SONOMETER TM 1100 Ultrazvukový kompaktný merač energie

Transcript

1 SONOMETER TM 1100 Ultrazvukový kompaktný merač energie Popis/použitie Osvedčenie o typovej skúške MID č.: DE-10-MI004-PTB003 SONOMETER 1100 je ultrazvukový statický kompaktný merač energie, konštruovaný špeciálne na použitie v systémoch lokálneho a diaľkového vykurovania, chladenia alebo vykurovania a chladenia. Prístroj SONOMETER 1100 ako kompaktný merač energie pozostáva z nasledujúcich prvkov: - ultrazvukový prietokomer, - počítadlo s integrovaným hardvérom a softvérom na meranie objemového prietoku, teploty a spotreby energie, - pár snímačov teploty. Vlastnosti - Prvé osvedčenie v Európe schválené pre ultrazvukový merač energie s dynamickým rozsahom q i /q p 1: 250 v triede 2 (q p 1,5 / 2,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h) - Celkový dynamický rozsah: 1 : Napájanie: lítiová batéria, sieťový zdroj 230 V ~ alebo 24 V ~ - Životnosť batérie 11 rokov (voliteľne 16 rokov) - Patentovaný princíp s voľným lúčom - Konštrukcia merača energie so zvýšeným komfortom servisu - Teleso s pripoj. závitom alebo prírubou (PN 16/25) - Možnosť konfigurovania na použitie v systémoch vykurovania, chladenia alebo kombinácie vykurovania a chladenia - Teplotný rozsah: 5-130/150 C - Teplotná zaťažiteľnosť až do 150 C - Bezvírové prúdenie okolo reflektora - Menší úbytok tlaku - Robustný reflektor z nerezovej ocele - Necitlivosť na nečistoty - Dostupné menovité prietoky q p 0,6 / 1,5 / 2,5 / 3,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h - Schválené podľa MID v triede 2 a 3 a PTB K 7.2 pre chladenie - Bez potreby ukľudňujúcich úsekov pred a/ alebo za prietokomerom (štandardná montáž) Špeciálne vlastnosti - Režim prevádzky s úsporou energie - Možnosť testovania podľa špecifikácie NOWA - Diaľkové odčítavanie prostredníctvom rozhrania pre M-Bus, L-Bus, RS 232, RS 485, bezdrôtový alebo optický prenos údajov - Zabudované štandardizované rozhrania (Integrated Radio 868 MHz), Open Metering Standard (OMS) - Individuálne diaľkové odčítanie (Automatic Meter Reading) pridaním zásuvných modulov typu Plug&Play - 2 komunikačné rozhrania (napr. M-Bus + impulzný vstup) - Zvýšená kvalita bezdrôtového prenosu - Individuálne tarifné funkcie - Pamäť historických údajov s kapacitou 24 mesiacov - Rozsiahle diagnostické zobrazenia - Priradenie telegramu aplikácií CZT - Vhodný pre regulátor Danfoss ECL Comfort a pre pripojenie k internetovému portálu ECL Parametrizačný softvér IZAR@SET na báze operačného systému Windows zaručuje optimálne prispôsobenie podľa špecifických potrieb užívateľa. DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 1

2 Popis/použitie, pokračovanie SONOMETER 1100 je vhodný pre 3 typy aplikácií (merač energie na výstupe): Merač množstva tepla T H T C Vykurovanie Systém Centrálneho zásobovania teplom / systém kotla Merač množstva tepla s tarif. funkciou chladenia Chladenie Vykurovanie Kombinovaný systém vykurovania a chladenia Merač množstva chladu T C T H Chladenie Systém chladenej vody 2 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

3 Objednávanie: Štandardné objednávacie čísla slúžia na objednávanie. Štandardné obj. čísla pre merače množstva tepla 1): Obj. číslo Ultrazvukový prietokomer Menovitý tlak Dĺžka kábla 2) Modul Jednotka energie Dĺžka kábla 3) 087G1040 qp 0,6 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G1041 qp 1,5 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G1042 qp 1,5 m³/h / 130 mm závit / / G1B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G1043 qp 2,5 m³/h / 130 mm závit / / G1B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 187F11 qp 3,5 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1121 qp 6 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1122 qp 6 m³/h / 260 mm príruba 32 PN25 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1123 qp 10 m³/h / 300 mm závit / 40 / G2B PN16 1,5 m MWh (s 3 číslicami za čiarkou) 1,9 m 187F1124 qp 10 m³/h / 300 mm príruba 40 PN25 1,5 m MWh (s 3 číslicami za čiarkou) 1,9 m 187F1125 qp 15 m³/h / 270 mm príruba 50 PN25 3 m MWh (s 3 číslicami za čiarkou) 2,9 m 187F1126 qp 25 m³/h / 300 mm príruba 65 PN25 3 m MWh (s 3 číslicami za čiarkou) 2,9 m 187F1127 qp 40 m³/h / 300 mm príruba 80 PN25 3 m MWh (s 2 číslicami za čiarkou) 2,9 m 187F1128 qp 60 m³/h / 360 mm príruba 100 PN25 3 m MWh (s 2 číslicami za čiarkou) 2,9 m 087G1118 qp 0,6 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 087G1224 qp 1,5 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 087G11 qp 1,5 m³/h / 130 mm závit / / G1B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 087G1121 qp 2,5 m³/h / 130 mm závit / / G1B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 187F1129 qp 3,5 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 187F1130 qp 6 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 187F1131 qp 6 m³/h / 260 mm príruba 32 PN25 1,5 m Radio OMS kwh (bez číslice za čiarkou) 1,9 m 187F1132 qp 10 m³/h / 300 mm závit / 40 / G2B PN16 1,5 m Radio OMS MWh (s 3 číslicami za čiarkou) 1,9 m 187F1133 qp 10 m³/h / 300 mm príruba 40 PN25 1,5 m Radio OMS MWh (s 3 číslicami za čiarkou) 1,9 m 187F1134 qp 15 m³/h / 270 mm príruba 50 PN25 3 m Radio OMS MWh (s 3 číslicami za čiarkou) 2,9 m 187F1135 qp 25 m³/h / 300 mm príruba 65 PN25 3 m Radio OMS MWh (s 3 číslicami za čiarkou) 2,9 m 187F1136 qp 40 m³/h / 300 mm príruba 80 PN25 3 m Radio OMS MWh (s 2 číslicami za čiarkou) 2,9 m 187F1137 qp 60 m³/h / 360 mm príruba 100 PN25 3 m Radio OMS MWh (s 2 číslicami za čiarkou) 2,9 m 1) Vyššie uvedené obj. čísla označujú merače množstva tepla, spĺňajúce normu EN, s nízkoteplotnou montážou (do vratného potrubia). Obj. čísla s rádiovým modulom majú nainštalovanú D-článkovú batériu a obj. čísla bez rádiového modulu majú nainštalovanú A-článkovú batériu. 2) Dĺžka kábla medzi počítadlom a prietokomerom. 3) Dĺžka kábla snímača teploty. Ďalšie obj. čísla meračov množstva tepla sú k dispozícii pre vysokoteplotnú montáž, napájanie a moduly. DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 3

4 Objednávanie (pokračovanie): Obj. čísla pre merače množstva tepla/chladu 1): Obj. číslo Ultrazvukový prietokomer Menovitý tlak Dĺžka kábla 2) Modul Jednotka energie Dĺžka kábla 3) 087G16 qp 0,6 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G17 qp 1,5 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G1068 qp 1,5 m³/h / 130 mm závit / / G1B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 087G18 qp 2,5 m³/h / 130 mm závit / / G1B PN16 1,5 m M-bus kwh (bez číslice za čiarkou) 1,9 m 187F114 0 qp 3,5 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1141 qp 6 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1142 qp 6 m³/h / 260 mm príruba 32 PN25 1,5 m kwh (bez číslice za čiarkou) 1,9 m 187F1143 qp 10 m³/h / 300 mm závit / 40 / G2B PN16 1,5 m MWh (s 3 číslicami za čiarkou) 1,9 m 187F114 4 qp 10 m³/h / 300 mm príruba 40 PN25 1,5 m MWh (s 3 číslicami za čiarkou) 1,9 m 187F1145 qp 15 m³/h / 270 mm príruba 50 PN25 3 m MWh (s 3 číslicami za čiarkou) 2,9 m 187F114 6 qp 25 m³/h / 300 mm príruba 65 PN25 3 m MWh (s 3 číslicami za čiarkou) 2,9 m 187F1147 qp 40 m³/h / 300 mm príruba 80 PN25 3 m MWh (s 2 číslicami za čiarkou) 2,9 m 187F114 8 qp 60 m³/h / 360 mm príruba 100 PN25 3 m MWh (s 2 číslicami za čiarkou) 2,9 m 087G114 4 qp 0,6 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 087G1145 qp 1,5 m³/h / 110 mm závit / 15 / G¾B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 087G114 6 qp 1,5 m³/h / 130 mm závit / / G1B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 087G1147 qp 2,5 m³/h / 130 mm závit / / G1B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 187F1149 qp 3,5 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 187F1150 qp 6 m³/h / 260 mm závit / 25 / G1¼B PN16 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 187F1151 qp 6 m³/h / 260 mm príruba 32 PN25 1,5 m Radio (OMS) kwh (bez číslice za čiarkou) 1,9 m 187F1152 qp 10 m³/h / 300 mm závit / 40 / G2B PN16 1,5 m Radio (OMS) MWh (s 3 číslicami za čiarkou) 1,9 m 187F1153 qp 10 m³/h / 300 mm príruba 40 PN25 1,5 m Radio (OMS) MWh (s 3 číslicami za čiarkou) 1,9 m 187F1154 qp 15 m³/h / 270 mm príruba 50 PN25 3 m Radio (OMS) MWh (s 3 číslicami za čiarkou) 2,9 m 187F1155 qp 25 m³/h / 300 mm príruba 65 PN25 3 m Radio (OMS) MWh (s 3 číslicami za čiarkou) 2,9 m 187F1156 qp 40 m³/h / 300 mm príruba 80 PN25 3 m Radio (OMS) MWh (s 2 číslicami za čiarkou) 2,9 m 187F1157 qp 60 m³/h / 360 mm príruba 100 PN25 3 m Radio (OMS) MWh (s 2 číslicami za čiarkou) 2,9 m 1) Vyššie uvedené obj. čísla označujú merače množstva tepla/chladu, spĺňajúce normu EN s nízkoteplotnou inštaláciou (do vratného potrubia). Obj. čísla s rádiovým modulom majú nainštalovanú D-článkovú batériu a obj. čísla bez rádiového modulu majú nainštalovanú A-článkovú batériu. 2) Dĺžka kábla medzi počítadlom a prietokomerom. 3) Dĺžka kábla snímača teploty. Ďalšie obj. čísla pre merače množstva tepla/chladu sú k dispozícii pre vysokoteplotnú montáž, napájanie a moduly. 4 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

5 Príslušenstvo Typ Označenie Súprava Obj. č. Modul rozhrania M-Bus 1 ks 087G6027 Komunikácia Modul rozhrania M-Bus 72 ks 087G6028 Modul rozhrania RS232 s káblom 1 ks 087G6031 Modul rozhrania RS485 1 ks 087G6032 Modul impulzného vstupu (2 vstupy) 1 ks 087G6037 Modul impulzného vstupu (2 vstupy) 72 ks 087G6038 Modul impulzného výstupu (2 výstupy) 1 ks 087G6039 Funkcia Modul impulzného výstupu (2 výstupy) 72 ks 087G6040 Kombinovaný modul (2 impulzné vstupy/ 1 impulzný výstup) 1 ks 087G6041 Kombinovaný modul (2 impulzné vstupy/ 1 impulzný výstup) 72 ks 087G6042 Analógový výstupný modul (4 - ma) 1 ks 087G6034 Batéria 3,6 V, jednosmerný prúd (A-článok) 1 ks 087G60 Napájanie Batéria 3,6 V, jednosmerný prúd (D-článok) 1 ks 087G6022 Sieťový zdroj 230 V ~ 1 ks 087G6024 Sieťový zdroj 24 V ~ 1 ks 087G6025 Snímače teploty Typ ø 5,2 mm Pár Obj. č.. Pt 500 / kábel 3 m, MID 1 087G6046 Pt 500 / kábel 5 m, MID 1 087G6047 Pt 500 / kábel 10 m, MID 1 087G6048 Puzdrá snímača Guľové ventily Pre typ ø 5,2 mm Pár Obj. č. mosadz/35 mm 1 087G6053 mosadz/52 mm 1 087G6054 mosadz/85 mm 1 087G6055 mosadz/1 mm 1 087G6056 antikorová oceľ/85 mm 1 087G6057 antikorová oceľ/1 mm 1 087G6058 antikorová oceľ/155 mm 1 087G6059 antikorová oceľ/210 mm 1 087G6060 Rozmer (IG) Súprava Obj. č. 1 ks 187F0593 G ½ 12 ks 087H0118 G ¾ G 1 1 ks 187F ks 087H ks 187F ks 087H01 Adaptéry pre montáž snímačov teploty Spojovací závit Závit snímača Súprava Obj. č. R ½ M 10 x 1 1 ks 087G6075 R ½ M 10 x 1 32 ks 087G6076 Prípoje AGV AGZ závitové Rozmer (AGV x AGZ) Súprava Obj. č.. R ½ x G ¾ B 1 ks 087G6071 R ¾ x G 1 B 1 ks 087G6072 R 1 x G 1¼ B 1 ks 087G6073 R 1½ x G 2 B 1 ks 087G6074 Softvér Parametrizačný softvér IZAR@SET na báze operačného systému Windows je komfortný nástroj na ovládanie merača energie. Slúži na: - uvedenie merača do prevádzky a jeho konfiguráciu - odpočet nameraných hodnôt - aplikačnú analýzu - tlač protokolu o meraní DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 5

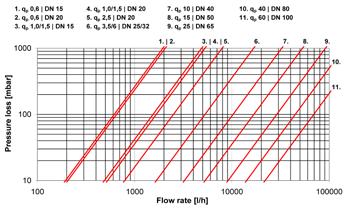

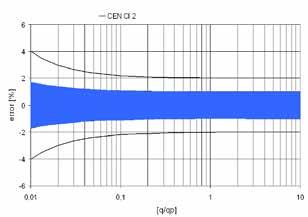

6 Technické údaje Menovitý prietok Maximálny prietok Rozsahy Štandard objemov minimálny prietoku Rozšírený minimálny3) Priemer FL=príruba q p [m 3 /h] 0,6 1,5 2,5 3, q s [m 3 /h] 1, q i [l/h] q i [l/h] / 100 / 100 1) / 160 /6002)/ Nábehový [l/h] 1 2, Nominálny [mm] Pripojenie AGZ G ¾B G 1B FL G ¾B G 1B FL G 1B FL G 1¼B FL G 1¼B FL G 2B FL FL FL FL FL Prípoj AGV R ½ R ¾ - R ½ R ¾ - R ¾ - R 1 - R 1 - R 1½ Prevádzkový PN Maximálny 16 / / / / / tlak [bar] vykurovanie Teplotný chladenie rozsah [ C] vykurovanie/ prietokomera chladenie Cyklus objemového T Napájanie z batérie: 1 merania [s] Napájanie zo sieťového zdroja: 1/8 Médium cirkulujúca voda (hodnota ph: 7-10); ak sú použité aditíva, musí spĺňať špecifikácie AGFW FW510 Tlaková Δp Pri q strata p / [mbar] Celková dĺžka [mm] Snímače Typ Pt 500 ø 5,2 mm s 2-pripojovacími vodičmi teploty Prúd snímača [ma] Pt 500 max. < 2; rms < 0,012 T A-článková batéria: 16; D-článková batéria: 4 Cyklus merania [s] Napájanie zo sieťového zdroja: 1 Max. teplotný Δθ max 177 rozdiel [K] 3 Počiatočný Δθ teplotný 0,125 [K] rozdiel Vstup Min. teplotný Δθ min rozdiel [K] Napájacie napätie Základné vlastnosti Zobrazenie na displeji Absolútny merací rozsah teploty Prevádzkové napätie θ [ C] U N 3,6 V jednosmerný prúd (lítiová batéria) / 230 V ~ / 24 V ~ Trieda prostredia trieda E2 + M2 Trieda ochrany počítadlo: IP 54 Prietokomer: IP 54 (vykurovanie) / IP 65 (vykurovanie/chladenie, chladenie) Teplota okolitého prostredia počas C ( > 35 C max. 4 týždne) prevádzky Teplota okolitého prostredia pri skladovaní C ( > 35 C max. 4 týždne) Max. vlhkosť prostredia 93 % relatívna vlhkosť Typ Statický merač energie Meracia metóda Ultrazvukové meranie objemu Displej LCD, 8-miestny Jednotky MWh - kwh - GJ - Gcal - MBtu - gal - GMP - C - F - m³ - m³/h Celkové hodnoty , , ,999 Zobrazované veličiny Napájanie - energia - objemový prietok - teplota - objem 1) Iba pri horizontálnej montáži 2) Iba pri vzostupných alebo zostupných potrubiach alebo pri šikmej montáži 3) Rozšírený minimálny objemový prietok pri dynamickom rozsahu 1:250. K dispozícii na požiadanie. Graf tlakovej straty Presnosť merania - trieda 2 Tlaková strata chyba Objemový prietok 6 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

7 Konštrukcia a funkcia SONOMETER 1100 je kompaktný merač energie a skladá sa z týchto prvkov: - ultrazvukový prietokomer, - počítadlo s integrovaným technickým a programovým vybavením na meranie prietoku, teploty a spotreby energie, - pár snímačov teploty. Počítadlo obsahuje všetky potrebné obvody na záznam objem. prietoku a teploty a na výpočet, zber a zobrazenie údajov. Puzdro počítadla možno namontovať priamo na prietokomer alebo na stenu. Údaje z merača energie možno jednoducho odčítať na 1-riadkovom 8-miestnom displeji s jednotkami a symbolmi. Pomocou tlačidla možno pohodlne regulovať jednotlivé slučky displeja. Všetky chyby a poruchy sa automaticky zaznamenávajú a zobrazujú na LCD displeji. Za účelom ochrany nameraných údajov všetky relevantné dáta sú zabezpečené uložením do stálej pamäte (EEPROM). V tejto pamäti sú v pravidelných intervaloch ukladané namerané hodnoty, parametre zariadenia a typy chýb. Ultrazvukový prietokomer Ultrazvuková technológia prietokomera umožňuje veľmi vysokú presnosť merania a možno ju použiť v smere prívodu aj spätného prúdu. Prietokomer spĺňa požiadavky MID v triedach 2 a 3. Štandardná dĺžka kábla medzi počítadlom a prietokomerom je 1,5 m alebo 3 m (voliteľne 5 m). Napájanie: - lítiová batéria 3,6 V, jednosmerný prúd, A-článok (obvyklá životnosť 11 rokov) - lítiová batéria 3,6 V, jednosmerný prúd, D-článok (obvyklá životnosť 16 rokov) - sieťový napájací zdroj 230 V ~ alebo 24 V~ s vymeniteľnou záložnou batériou Snímače teploty Pár snímačov teploty Pt 500 ø5,2 mm s 2 pripojovacími vodičmi. K dispozícii sú dĺžky kábla 2 m, 3 m, 5 m alebo 10 m. Integrated Radio Integrated Radio je komunikačné rozhranie s rádiovým prijímačom. - Frekvenčné pásmo: 868 MHz - Typ rádiového telegramu: Open Metering Standard (OMS) - Aktualizácia prenosu údajov: online - bez časového posunu medzi meraním hodnoty a prenosom údajov - Prenos údajov: jednosmerný - Interval vysielania: sek., v závislosti od dĺžky telegramu (pracovný cyklus) Rozhrania - Optické: štandardné rozhranie ZVEI na komunikáciu a testovanie, protokol M-Bus - M-Bus: konfigurovateľný telegram, podľa normy EN Odčítanie a parametrizácia údajov prebiehajú prostredníctvom dvoch vodičov s ochranou voči nesprávnej polarite - L-Bus: adaptér pre modul vonkajšieho rádiového prenosu; konfigurovateľný telegram, podľa normy EN Odčítanie a parametrizácia údajov prebiehajú prostredníctvom dvoch vodičov s ochranou voči nesprávnej polarite. Protokol M-Bus - RS232: sériové komunikačné rozhranie s vonkajšími prístrojmi. Protokol M-Bus - RS485: sériové komunikačné rozhranie s vonkajšími prístrojmi. Protokol M-Bus - Impulzný výstup: modul s 2 impulznými výstupmi Open Collector (bezpotenciálový). Konfigurovateľný pomocou softvéru IZAR@SET. Predvolené impulzné výstupy sú energia a objem. V prípade meračov energie napájaných batériou v systémoch AMR (automatic meter reading) je najkratší interval odčítania na zbernici M-Bus každé 3 minúty! - Impulzný vstup: modul s 2 impulznými vstupmi, max. 8 Hz s minimálnym trvaním impulzu 10 msek., odpor vstupu 2,2 MOhm, napätie svorkovnice 3 V jednosm. prúd, dĺžka kábla max. 10 m. Hodnotu impulzu a jednotky možno nakonfigurovať pomocou IZAR@SET pre merač energie, vody, plynu alebo elektromer. Údaje možno prenášať diaľkovo. Pre oba vstupy sú k dispozícii aj dva dátumy odpočtu - Kombinovaný impulzný vstup/výstup: modul s 2 impulznými vstupmi a 1 impulzným výstupom. Konfigurovateľný pomocou softvéru IZAR@SET - Analógový výstup: modul pre 4... ma s 2 programovateľnými pasívnymi výstupmi, programovateľná hodnota v prípade chyby. Výstupná hodnota môže byť výkon, objemový prietok, teplota. Konfigurovateľný pomocou softvéru IZAR@SET. Len pre merače energie napájané zo sieťového zdroja! rozhranie/slot 1 žiadny modul M-bus rozhranie/slot 2 RS232 RS485 impulzný vstup L-Bus (pre vonk. rádiový prenos) žiadny modul M-bus RS232 RS485 impulzný vstup impulzný výstup impulzný vstup/ výstup analógový výstup 4... ma L-Bus (pre vonk. rádiový prenos) kombinácia je možná kombinácia nie je možná * integrovaný rádiový prenos je vždy možný Pamäť udalostí Udalosti, ako napríklad zmeny a poruchy, sa ukladajú do stálej pamäte s kapacitou až 127 záznamov. Zaznamenávajú sa tieto udalosti: - chyba kontrolného súčtu - chyba merania teploty - chyby merania rýchlosti šírenia ultrazvuku - štart a koniec testovacieho režimu - zmena základnej konfigurácie Pamäť mesačných odpočtov SONOMETER 1100 má pamäť historických údajov s rozsahom 24 mesiacov. V programovateľných intervaloch (denne, týždenne, mesačne) sa v pamäti EEPROM ukladajú nasledujúce údaje: - dátum / čas - celkové množstvo energie - energia - tarif 1 - energia - tarif 2 - definícia tarifu 1 - definícia tarifu 2 - celkový pretečený objem - chyba hodinového počítadla - hodnota max. prietoku - čas max. prietoku - dátum max. prietoku - hodnota max. výkonu - čas max. výkonu - dátum max. výkonu - počítadlo vstupných impulzov 1 - počítadlo vstupných impulzov 2 - impulz 1 - definícia - impulz 2 - definícia - dni prevádzky - max. teplota na prívode - čas max. teploty na prívode - dátum max. teploty na prívode - max. teplota spiatočky - čas max. teploty spiatočky - dátum max. teploty spiatočky DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 7

8 Konštrukcia a funkcie, pokračovanie Pamäť záznamov Na ukladanie hodnôt spotreby sa používajú dva veľké pamäťové bloky. Frekvenciu ukladania údajov možno zvoliť z rôznych intervalov pamätania (1, 2, 3, 4, 5, 6, 10, 12, 15,, 30, 60 minút alebo prenastavenie 24 hodín, deň v mesiaci, deň v týždni (1024 sekúnd), 15. deň alebo koniec mesiaca). Údaje uložené v pamäti záznamov možno použiť na tieto analýzy: - odčítanie stavu počítadla v určitý deň Príklad: Ak je dátum odčítania , zobrazujú sa hodnoty počítadla za obdobie od predchádzajúceho kalendárneho roka do aktuálneho roka. - porovnanie spotreby za posledné obdobie s predchádzajúcim obdobím Výber možných nastavení pamäte záznamov Blok pamäte Interval ukladania Hodnoty Príklad veľkosti údajového bloku Počet uložených údajov Perióda ukladania oblasť 1 1 hod. stav chyby, čas tepelného preťaženia, čas 16 bajtov dní oblasť 2 24 hodín prekročenia prietoku, teplota na prívode, 16 bajtov dní teplota na spiatočke, dátum a čas, množstvo oblasť 1 1 hod. energie, energia - tarif 1, energia - tarif 2, 8 bajtov dní definícia tarifu 1, definícia tarifu 2, objem, oblasť 2 24 hodín 8 bajtov dní chyba denného počítadla Pamäte maximálnych okamžitých hodnôt Na základe hodnoty doby spotreby počítadlo vytvára maximálne hodnoty pre výkon, objemový prietok a teplotu, ktoré sú uložené v pamäti EEPROM počítadla. Intervaly integrácie sú nastaviteľné v rozsahu 6, 15, 30 alebo 60 minút, 24 hodín (a 1024 sekúnd). Prednastavenie z výrobného závodu je 60 minút. Tarifná funkcia Počítadlo ponúka štyri voliteľné tarifné pamäte na sledovanie stavov zaťaženia zariadenia z hľadiska limitných tarifov. Rozsiahle možnosti tarifov umožňujú individuálne prispôsobiť merač energie požadovaným zákaznícky špecifickým aplikáciám. Možné sú tieto typy limitov: (tento príklad je pre displeje s 3 desatinnými miestami) Typ LIMIT LIMIT - rozlíšenie T C 1 C TR TF C 1 C P kw 1 kw Q l/h 100 l/h Z 15 minút Kontrolný displej Hodnoty spolu s jednotkami a symbolmi sa zobrazujú na 8-miestnom LCD displeji počítadla. Prehľad slučiek Na displeji prístroja SONOMETER 1100 sa zobrazuje šesť slučiek. Niektoré zobrazovacie okná pozostávajú z dvoch (až max. siedmich) zobrazení, ktoré sa striedajú v 4-sekundových intervaloch. Niektoré obrázky v slučkách alebo kompletnú slučku možno samostatne deaktivovať. Pre rýchlu vizuálnu orientáciu sú slučky na displeji očíslované od 1 do 6. Hlavná slučka s aktuálnymi údajmi napr. pre energiu, pretečený objem a objemový prietok je naprogramovaná ako prednastavenie z výrobného závodu. Podľa vyššie uvedenej tabuľky sa do tarifných pamätí uloží množstvo energie alebo doba (v hodinách) splnenia podmienok príslušného tarifu. 8 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

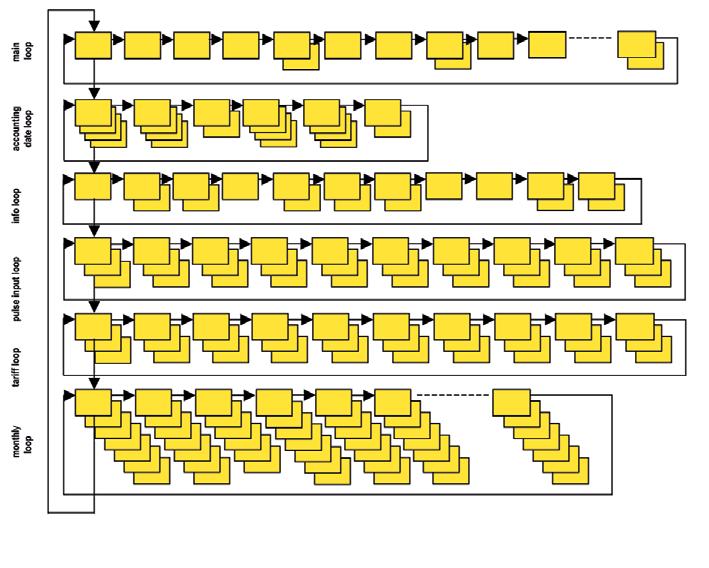

9 Prehľad slučiek Mesačná slučka Slučka tarifov Slučka impulzného vstupu Informačná slučka Slučka dátumu odpočtu Hlavná slučka DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 9

10 Informatívne zobrazenia (štandard) Slučka Postupnosť Okno 1 Okno 2 Okno Celkové množstvo energie 1.2 Objem 1.3 Celkové množstvo energie (chladenie) (Postupnosť sa zobrazí len v merači tepla s tarifom chladenia) 1.4 Prietok Výkon Hlavná slučka 1.6 Teplota prívod / spiatočka 1.7 Teplotný rozdiel 1.8 Počet dní prevádzky Počet hodín chyby 1.9 Stav chyby 1.10 Test displeja Slučka Postupnosť Okno 1 Okno 2 Okno Dátum odpočtu 1 Energia - dátum odpočtu 1 DZ 1A 2.2 DZ 1 Nasledujúci dátum odpočtu 1 2 Slučka dátumu odpočtu 2.3 Dátum odpočtu 1 predchádzajúci rok Energia - dátum odpočtu 1 za predchádzajúci rok DZ 1L 2.4 Dátum odpočtu 2 Energia - dátum odpočtu 2 DZ 2A 2.5 DZ 2 Nasledujúci dátum odpočtu Dátum odpočtu 2 za predchádzajúci rok Energia - dátum odpočtu 2 za predchádzajúci rok DZ 2L Dátum odpočtu 2 za predchádzajúci rok Impulzný vstup 2 Objem impulzného vstupu 2 Slučka Postupnosť Okno 1 Okno 2 Okno Aktuálny dátum Aktuálny čas 3.2,SEC_Adr' Sekundárna adresa 3.3,Pri_ Adr 1' Primárna adresa 1 3.4,Pri_Adr 2' Primárna adresa 2 3 Informáčná slučka 3,5 Montážna poloha 3.6,Zásuvné miesto 1 Č. modulu v zásuvnom mieste 1 3.7,Zásuvné miesto 2 Č. modulu v zásuvnom mieste Stav integrovaného rozhrania pre rádiový prenos (Postupnosť sa zobrazí iba u meračov s integrovaným rozhraním pre rádiový prenos) 3.9 verzia softvéru Kontrolný súčet Slučka Postupnosť Okno 1 Okno 2 Okno ,In1' Celkové hodnoty pre impulzný vstup 1 Hodnota impulzu,ppi' 1 Slučka impulzného vstupu 4.2,In2' Celkové hodnoty pre impulzný vstup 2 Hodnota impulzu,ppi' 2 Slučka Postupnosť Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno 6 5 Slučka tarifov iba v prípade merača množstva tepla s tarifom chladenia Slučka Postupnosť Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno 6 6.1,LOG dátum - minulý mesiac energia pretečený objem max. prietok max. výkon 6 Mesačná slučka 6.2,LOG dátum v mesiaci - 1 energia pretečený objem max. prietok max. výkon 6.3,LOG dátum v mesiaci - 2 energia pretečený objem max. prietok max. výkon ,LOG dátum v mesiaci - 23 energia pretečený objem max. prietok max. výkon Jednoduchá obsluha Tlačidlo na prednej strane počítadla slúži na prepínanie jednotlivých zobrazení displeja. Tlačidlo možno zatlačiť krátko alebo dlho. Krátkym zatlačením tlačidla (< 3 sekundy) sa prepnete na ďalšie zobrazenie v slučke a dlhým zatlačením (> 3 sekundy) na ďalšiu slučku displeja. Okno Energia (postupnosť 1.1) v hlavnej slučke je základné zobrazenie. Počítadlo sa automaticky prepne do úsporného režimu, ak sa tlačidlo nezatlačí cca 4 minúty, a po jeho opätovnom zatlačení sa vráti do základného zobrazenia. Nastavenia slučiek možno pomocou softvéru IZAR@SET naprogramovať tak, aby vyhovovali individuálnym požiadavkám zákazníka. 10 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

11 Montáž V závislosti od konštrukcie sa merač energie montuje do potrubia s nižšou alebo vyššou teplotou podľa označenia na typovom štítku. Merač energie treba namontovať tak, aby smer prúdenia v potrubí zodpovedal šípke smeru prúdenia na prietokomernej časti. Zabezpečte, aby prietokomer po dokončení montáže bol vždy naplnený kvapalinou. Pred a za prietokomerom nie sú potrebné žiadne ukľudňujúce úseky. Merač energie možno namontovať tak v horizontálnej ako aj vertikálnej časti potrubia, ale vždy tak, aby sa v prietokomere nemohli hromadiť vzduchové bubliny. Odporúčame montáž prietokomera v naklonenej polohe (45 ). Uistite sa, že je merač energie namontovaný v dostatočnej vzdialenosti od možných zdrojov elektromagnetického rušenia (spínače, elektromotory, žiarivky, atď.). Pri aplikáciách s chladením a pre teploty média nad 90 C musí byť počítadlo namontované na stenu pomocou dodaného držiaka v dostatočnej vzdialenosti od zdrojov tepla. Na zjednodušenie demontáže odporúča sa namontovať pred a za merač energie uzatvárací ventil. Merač energie by mal byť namontovaný vo vhodnej polohe, prístupnej pre servisný a obslužný personál. Ďalšie informácie nájdete v návodoch pre merač energie SONOMETER DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 11

12 Ød Údajový list Rozmery L2 R AGV AGZ h H L L1 B ØD K Ø L1 L1 F Nominálna veľkosť q p = 0,6 m³/ h q p = 1,5 m³/ h q p = 2,5 m³/ h q p = 3,5 m³/ h q p = 6 m³/ h q p = 10 m³/ h q p = 15 m³/ h q p = 25 m³/ h q p = 40 m³/ h q p = 60 m³/ h L [mm] L1 [mm] L2 [mm] B [mm] R [mm] H [mm] ,5 88,5 88,5 88,5 88,5 88, , h [mm] 14, , 5 14, , , , , , ,5 108 G¾B G1B G1B FL G¾B G1B G1B FL G1B G1B FL G1¼B FL FL G1¼B FL FL G2B FL FL FL FL FL AGZ AGV R½ R¾ R¾ - R½ R¾ R¾ - R¾ R¾ - R1 - - R1 - - R1½ D (mm) d (mm) F (mm) K (mm) Hmotnosť (kg) 0,76 0,85 0,96 2,75 0,76 0,85 0,96 2,75 0,85 0,96 2, ,5 4, ,5 4, ,4 7, 0 8,9 10,9 16,4 12 VD.SH.J8.29 Danfoss 05/15 DHS-SRMT/PL

13 Rozmery (pokračovanie) Snímače teploty Montáž Typ Priemer D (mm) Dĺžka L (mm) ponorený (priamo) alebo v puzdre (nepriamo) Pt 500 ø 5,2 45 Puzdrá snímača Typ Mosadz Antikorová oceľ Priemer (mm) ø 5,2 ø 5,2 snímača L (mm) Dĺžka L (mm) Guľové ventily Rozmer IG (mm) Dĺžka L (mm) Výška B (mm) G ½ G ¾ G Prípoje Rozmer AGV AGZ Dĺžka L (mm) Celková dĺžka L 1 (mm) R ½ G ¾ B 35 44,5 AGV AGZ R ¾ G 1 B 47, 5 59 R 1 G 1¼ B 47, 5 60,5 L L1 R 1½ G 2 B DHS-SRMT/PL VD.SH.J8.29 Danfoss 05/15 13
