1 SAIA PCD Rodina jednotiek pre riadenie procesov vrcholnej úrovne Vážení partneri, materiál, ktorý máte k dispozícii Vám predstanje stručnou formou základné vlastnosti riadiac jednotky typu SAlA s jej rozšimjúcimi modulmi. Krajinou pôvodu je Švajčiarsko, kde má sídlo firma s tým istým názvom. Špecifikom tejto značky je vysoká kvalita jej produktov podložená sledovaním najnovšich vývojových trendov. Zároveň pre značku SAlA je charakteristické, že nerozdeľuje svoje produkty podľa druhu aplikácii, ale len podľa počtu signálov, ktoré dokáže daná typová rada spracovať. Pre špeciálne pripady si zákazník vyberie len iný typ rozširujúceho modulu. Týmto prístupom je zabezpečená vysoká opakovateľnosť výroby za výhodné ceny pre užívateľov. Riadiace jednotky SAIA sa vyrábajú podľa počtu spracovávanych signálov v sériách od najjednoduchšej PCD1. PCD2 PCD4 až PCD6. Programové vybavenie je spoločné pre celú radu riadiacich jednotiek od firmy SAIA. Pracuje v prostredí DOS i WINDOWS. Veríme, že Vás táto informácia zaujala a prerastie vo vzájomne výhodnú spoluprácu. Podrobnejšie inforinácie Vám radí poskytnú naši pracovníci.

2 AIOEX 20/8IUP Rozširujúci modul analógových vstupov a výstupov Modul AIOEX-20/8IUP je modul umožňujúci pripojiť až 8 prúdových. 8 napäťových, 4 potenciometrické vstupné a 8 napäťových výstupných analógových signálov. Modul sa k SAIA PCD1 a PCD2 pripája pomocou modulu GAJO-20/8. Zobrazenie modulu Prúdové vstupy: Napäťové vstupy: Potenciometrické vstupy: Rozlíšenie: Počet výstupov: Rozlíšenie: Schéma zapojenia: max. 20 vstupov v závislosti na konfigurácií 8 vstupov, 0-20mA, Ri=200 Ω 8 vstupov. 0-l0V, Ri=250k Ω 4 vstupy. Rnom=5k Ω 12 bitov 8 výstupov 0-l0V, max. 10mA 8 bitov na lištu DIN 35 mm, max. prevýšenie nad lištu 45 mm Prepojenie s modulom GAIO-20/8 prostrednictvom 34 pinového samozarezávacieho konektora a pružného 34 žilového kábla AWG Konektor je súčasťou dodávky, kábel je potrebné objednať v dlžke podľa potreby. Maximálny prierez vodiča pre skrutkové konektory je 1.5 mm Po konzultácii je možná zmena v počte a druhu analógových vstupov a výstupov.

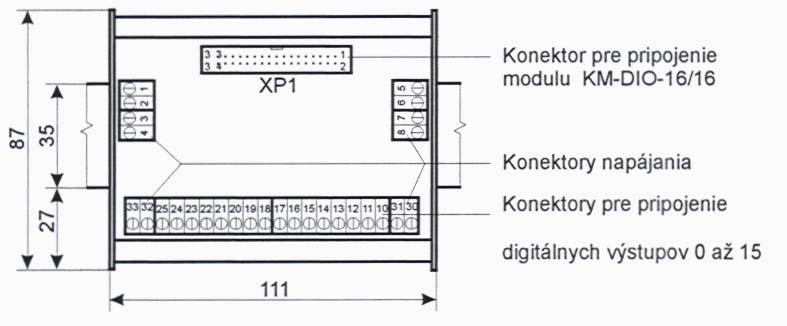

3 GDO-16 Rozširujúci modul digitálnych výstupov Modul GDO-16 obsahuje l6 galvanicky oddelených dvojhodnotových výstupov. Stav výstupov je signalizovaný LED diódami. K SAIA PCD1 a PCD2 sa pripája pomocou vstupno - výstupného modulu DIO-16/16. Počet výstupov: Spínané napätie: Výstupný prúd: Schéma zapojenia: 16 galvanicky oddelených výstupov, ochrana voči skratu a prepätiu, indikácia stavu výstupov pomocou LED 24V max.2a na lištu DIN 35 mm, max. prevýšenie nad lištu je 55 mm Prepojenie s modulom DIO-16/16 prostredníctvom 34 pinového samozarezávacieho konektora a pružného 34 žilového kábla AWG Konektor je súčasťou dodávky, kábel je potrebné objednat v dlžke podľa potreby. Digitálne výstupy sú pripojené na skrutkové konektory. Maxiináiny priercz vodiča je 1,5 mm

4 GAIO-20/8 Základný modul analógových vstupov a výstupov Modul GAIO-20/8 je modul spracovávajúci 20 analógových vstupov a 8 analógových výstupov. Neobsahuje svorkovnicu pre priame pripojenie vodičov, je potrebné k nemu pripojiť externý modul AIOEX 20/8 alebo modul AIOEX-16R. Je určený pre SAIA PCD1 a PCD2. Modul galvanicky oddeľuje vstupy a výstupy od SAIA PCD 1,2. Prepojenie s modulmi obsahujúcimi skrutkové konektory pre pripojenie vodičov sa vykonáva prostredníctvom 34 pinového samozarezávacieho konektora a pruzneho 34 žilového kábla AWG Konektor je súčasťou dodávky. 20 vstupov Rozlíšenie: 12 bitov Vstupné napätie: 0-4V Počet výstupov: 8 výstupov 0-10V Rozlišenie: 8 bitov Výstupný prúd: max. 5mA modul sa vkladá do priestorov pre I/O moduly do SAIA PCD 1. Mlxx alebo PCD2.Mlxx

5 GDI 48 Rozširujúci modul digitálnych vstupov Modul GDI-48 obsahuje 48 galvanicky oddelených dvojhodnotových vstupov. Stav vstupov je signa1izovaný LED diódami. K SAIA PCD1 a PCD2 sa pripája pomocou 3 vstupno-výstupných modulov DIO-16/ galvanicky oddelených vstupov pre snímače napájané a spínajúce o +24V, indikácia stavu vstupov pomocou LED Vstupné napätie: 24V jednosmerné vyhladené (zvlnenie max. 10%) Vstupný prúd (pń 24V): 5 ma na lištu DIN 35 mm, max. prevýšenie nad lištu 45 mm Schéma zapojenia: Prepojenie s modulmi DIO-16/16 prostredníctvom 34 pinových samozarezávacich konektorov a pružného 34 žilového kábla AWG Konektory sú súčasťou dodávky, kábel je potrebné objednať v dĺžke podľa potreby. Digitálne vstupy sú pripojené na skrutkové konektory. Maxímálny prierez vodiča je 1,5 mm.

6 DIO-16/16 Základný modul digitálnych vstupov a výstupov Modul DIO-16/16 je modul spracovávajúci 16 vstupných a 16 výstupných dvojhodnotových signálov bez galvanického oddelenia. Neobsahuje svorkovnicu pre priame pripojenie vodičov, je potrebné k nemu pripojiť moduly galvanického oddelenia GDI-48, GDI-32, GDO-16 a GDOREL-16 alebo modul DIDO-16/16 bez galvanického oddelenia. Modul je určený pre SAIA PCD1 a PCD2. Prepojenie s modulmi obsahujúcimi skrutkové konektory pre pripojenie vodičov sa vykonáva prostredníctvom 34 pinového samozarezávacieho konektora a pružného 34 žilového kábla AWG Konektor je súčasťou dodávky, kábel je potrebné objednat v dlžke podľa potreby. 16 galvanicky neoddelených vstupov (piny I/O konekotora) pre snímače napájané a spínajúce o +24V Vstupné napätie: 24 V jednosmerné, vyhladené (zvlnenie max. 10%) Vstupný prúd (pn 24V) Počet výstupov: Spínané napätie: UIH = 17 30V UIL = -3 5 V 5mA Výstupný prúd: 0,2A 16 galvanicky neoddelených výstupov (piny 1 16 I/O konekotora), výstupy sú darlingtony spínajúce o GND bez ochrany proti skratu a prepätiam. 24 V výstupné napätie v zopnutom stave max 1,3 V modul sa vkladá do priestorov pre I/0 moduly do SAIA PCD1.M lxx alebo PCD2.M lxx.

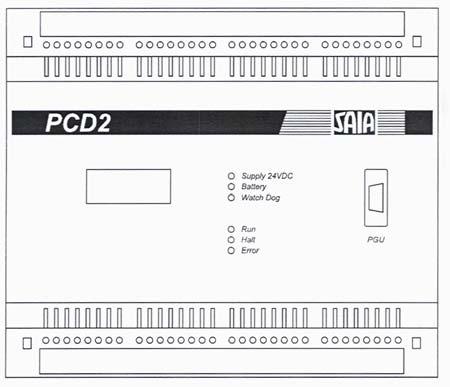

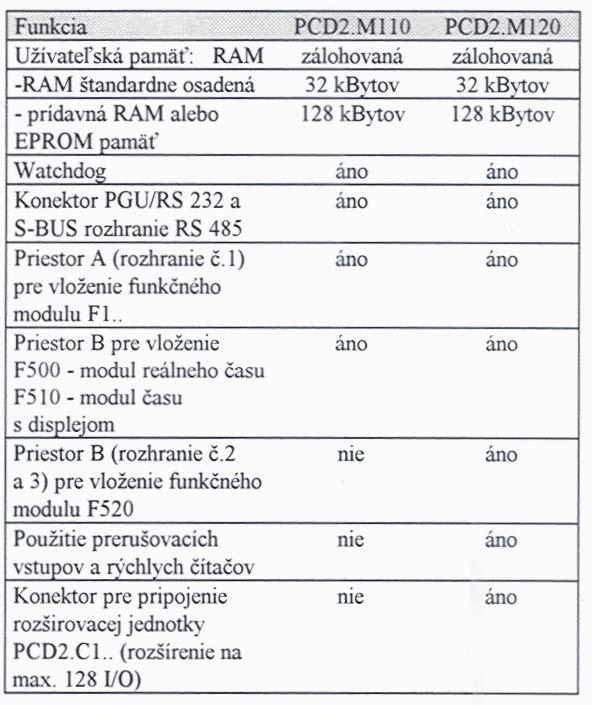

7 Popis jednotky: VT-HADICE & SAlA PCD2 Procesorová jednotka. Séria PCD2 obsahuje dve procesorové jednotky, ktoré majú rôzne možnosti rozšírenia. Do oboch jednotiek je možné priamo vsunúť 8 I/O modulov. PCD2.M110 procesorová jednotka s limitovanou možnostou rozšírenia (max. 8 I/0 základných modulov) PCD2.M120 plne rozšíriteľná procesorová jednotka (max. 16 I/O základných modulov, pńpojiteľné všetky funkčné moduly). Zobrazenie jednotky: Všetky jednotky majú jednotný dizajn a zhodné rozmery (rozmery jednotky PCD.C150 sú v zátvorke). Rozšírenie počtu I/O modulov sa vykonáva pripojením rozširovacích jednotiek PCD2.C 100 (rozširenie o 8 modulov) atebo PCD2.C 150 (rozšírenie o 4 moduly). Jednotka sa upevňuje zacvaknutím na 70 min lištu alebo pomocou štyroch skrutiek M4. I/O moduly sa zasúvajú do pozícii pod procesorovú dosku. Každá pozícia má svoju adresu a je možné do nej zasunúť ľubovoľný základný I/Omodul a tak vytvárať kombinácie podľa požiadaviek riadeného procesu. Napájanie Spotreba Teplota 24 VDC +20/-15 % vyhladené. dvojcestne usmernené 19 VAC ±15% bez usmernenia. svorky 20,21,22 +, 23,24-15 W pre 64 vstupov a výstupov 20W pre128 vstupov a výstupov. prevádzková C vo zvislej polohe C vo vodorovnej polohe skladovacia Vlhkosť vzduchu C, do 95 % bez kondenzácie
