1 STRUČNO USAVRŠAVANJE OVLAŠTENIH ARHITEKATA I OVLAŠTENIH INŽENJERA XII. tečaj 10. i 11. veljače TEMA: "SUSTAVI ZAŠTITE ŠIRENJA POŽARA KROZ SUSTAVE VENTILACIJE I KLIMATIZACIJE" Autori: mr.sc. IVAN CETINIIĆ, dipl.ing.stroj Arhitektonski fakultet, Zagreb Prof.dr.sc. PETAR DONJERKOVIĆ, dipl.ing.stroj DON PROJEKT, Zagreb ZDENKO VAŠATKO, dipl.ing.stroj Trox Austria GmbH, Predstavništvo u RH, Zagreb

2 SUSTAVI ZAŠTITE ŠIRENJA POŽARA U GRĐEVINAMA Požarno zaštitni elementi u sustavima ventilacije i klimatizacije Sustavi ventilacije i klimatizacije trebaju biti opremljeni elementima zaštite u svrhu spriječavanja razvoja i širenja požara. Ti elementi su : Protupožarne zaklopke Zaklopke za odvod dima Osjetnici dima i temperature Sustavi upravljanja protupožarnim zaklopkama i dimnim zaklopkama Izradom protupožarnih elaborata određene su požarne zone koje definiraju ugradnju protupožarne zaštite u sustavima ventilacije i klimatizacije. Protupožarna zaštita je vremenski određena F30, F60, i F90 minuta (u graditeljstvu i F120 min za elemente građevinske fizike). 1

3 Materijali za izradu elemenata protupožarne zaštite se atestiraju odn. ispituju za određenu klasu zaštite. Izolacija kanalnih razvoda, ovisno o načinu i položaju vođenja treba biti toplinski i protupožarno štićena. Kanali trebaju biti toplinski dilatirani, odn. potrebita je ugradnja kompenzatora širenja kako bi se uslijed toplinske dilatacije kanala spriječilo razaranje pregradnih zidova u građevini. Položaj otvora za ubacivanje i odsisavanje zraka svježeg zraka iz građevine treba tako odabrati da se onemogući međusobni utjecaj (kratki spoj). Kanale koji prolaze kroz puteve za evakuaciju treba posebno izolirati u svrhu temperaturne i vatro otpornosti. (Promat Armaflex klasa A1 - B2) Utjecaj pretlaka i podtlaka na širenje vatre i dima građevinom. Odimljavanje 2

4 Zaštita od širenja požara: Definiranjem požarnih zona Automatsko zatvaranje otvora u zidovima i stropovima Instalacija sustava vatrodojave i gašenja požara Primjena protupožarnih mjera pri montaži industrijskih instalacija Provođenje đ mjera zaštite od požara Veličina požarnih zona ovisi od: namjene građevine dužini evakuacijskih koridora instaliranog požarnog opterećenja visini pojedinih etaža, broju katova građevine itd... 3

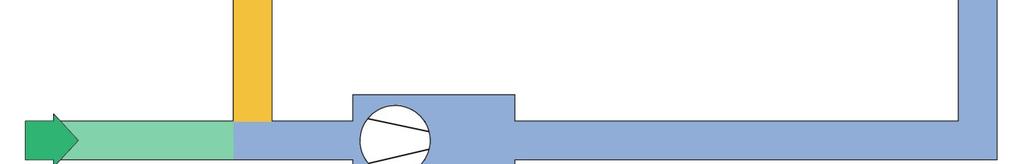

5 Otpadni zrak Ventilator odsisa Odvodni zrak Recirkulirajući zrak Vanjski zrak Sustav nadzora Ventilator Dovođenje zraka 4

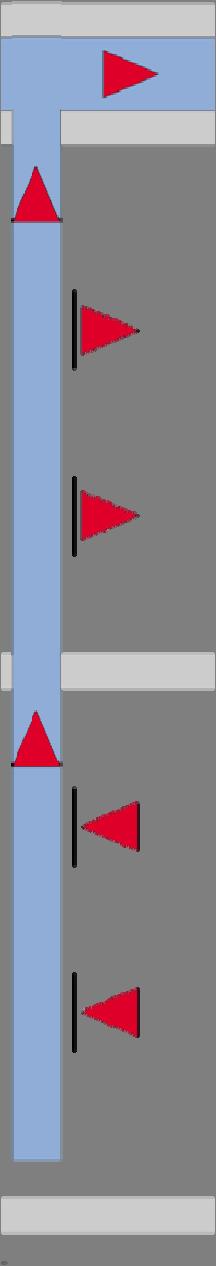

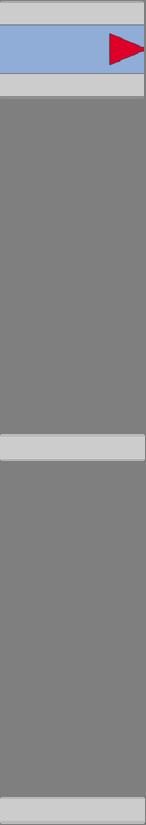

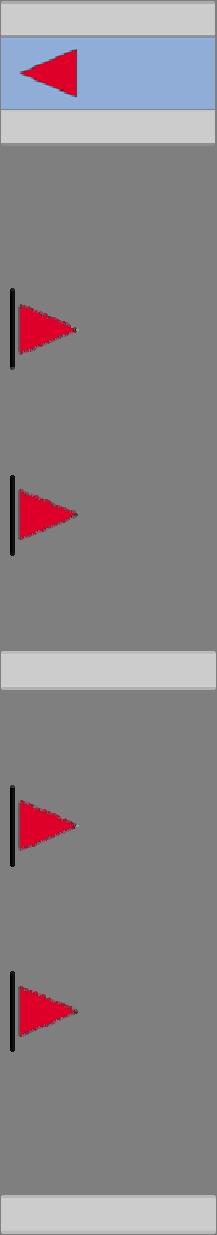

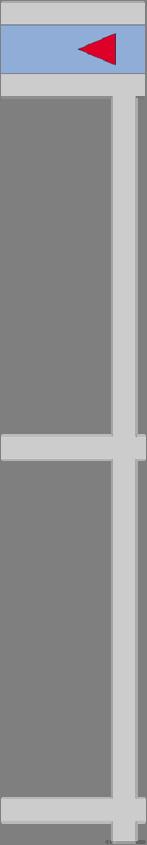

6 A B C D = Požarne zone A B C D 5

7 Širenje požara prijenosom topline kanalnim razvodom A B 6

8 Utjecaj j požara na deformaciju kanalnog razvoda A B 7

9 Utjecaj j toplinske dilatacije ij kanala na stabilost t građevnog đ elementa A B 8

10 Širenje požara između zona uslijed deformacije kanalnog razvoda A B 9

11 Širenje požara putem kanalnog razvoda A B 10

12 Prenošenje požara između zona kananim razvodom A B 11

13 Dilatacijske sile kao funkcija prirasta temperature u ovisnosti od dimenzija i debljine kanala Toplinska dilatacija K Prira ast temper rature Δt u Sila uslijed toplinske dilatacije F in kn 12

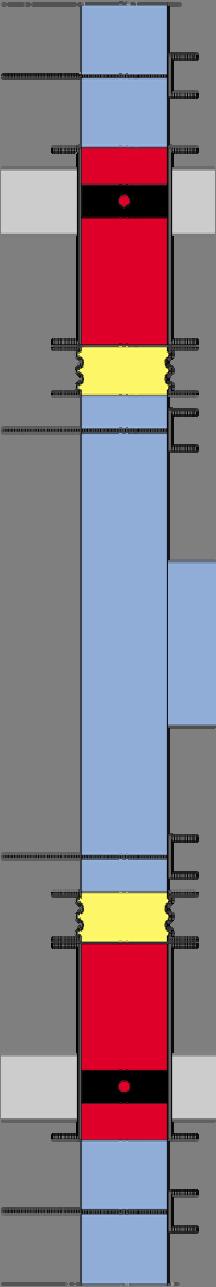

14 Ugradnja kompenzatora i požarnih zaklopki A B C = Požarne zone A B C = Protupožarna zaklopka = Kompenzator = Sustav ovjesa 13

15 Izvedbe požarnih zaklopki Kvadratna protupožarna zaklopka Okrugla protupožarna zaklopka 14

16 Ispitivanje protupožarnih zaklopki različiti kriteriji Njemačka Francuska Nizozemska Europa Norma Ugradnja i ispitivanje DIN 4102, dio 6 NFS NEN 6077 EN Temperature ispitivanja Krivulja zagrijavanja (ETK) DIN 4102 ISO 834 1) ISO 834 1) EN ) Dozvoljeni prirast Vidi slide 19 Vidi slide 20 Vidi slide 20 Vidi slide 20 temperature na hladnoj strani prilikom ispitivanja Predtlak (Δp furnace ) u peči prilikom ispitivanja (10 ±2) Pa (10 ±5) Pa (15 ±5) Pa (15 ±3) Pa (20 ±3) Pa Podtlak na hladnoj strani prilikom ispitivanja Nije propisano Pa (min. 300 ±15) Pa (min. 300 ±15) Pa Dozvoljeno propuštanje 10 m³/h po dužnom 200 m³/h po m² 200 m³/h po m² 200 m³/h po m² pri okolišnoj metru opsega najmanjeg j unutarnjeg presjeka pri unutarnjeg presjeka pri unutarnjeg presjeka pri temperaturi čistog presjeka pri razlici od 200 Pa tlaku od Pa tlaku od 300 Pa tlaku od 300 Pa Dozvoljeno propuštanje Nije propisano Kao gore ali svedeno na Kao gore ali svedeno na Kao gore ali svedeno na tijekom ispitivanja 20 C 20 C 20 C 1) Identično sa standardnom temperaturnom krivuljom (ETK prema DIN 4102). 15

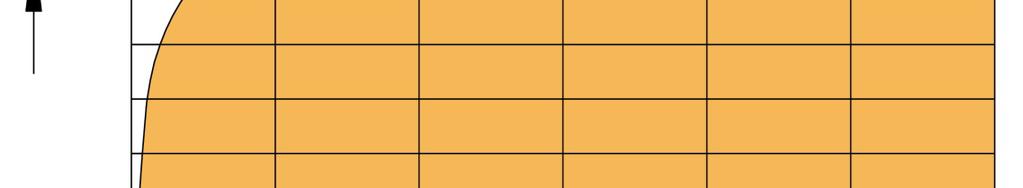

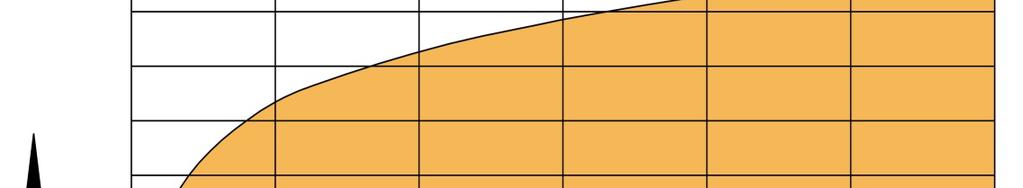

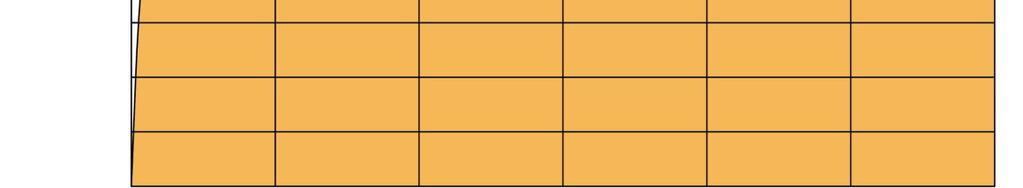

17 Standardna temperaturna krivulja 1000 K ϑ ϑ 0 = 345 log (8t + 1) 0 - ϑ ϑ Temperatura područja gorenja K ϑ - ϑ 0 Temperatura uzorka na početku ispitivanja u K min 180 t Vrijeme u min Vrijeme t 16

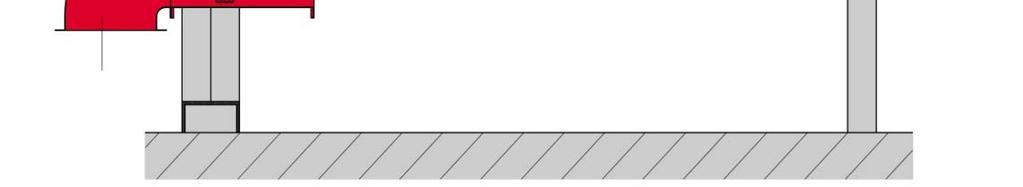

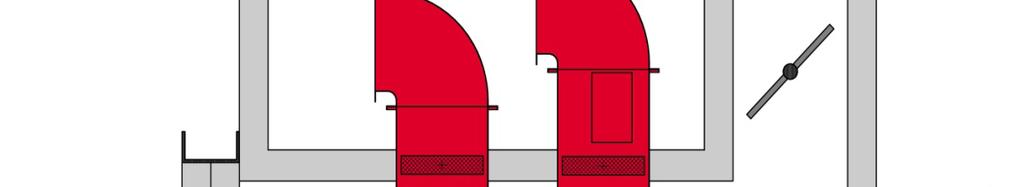

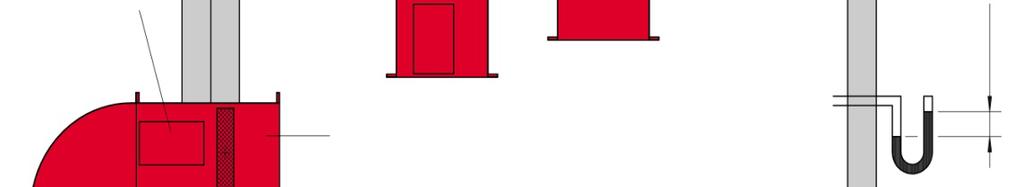

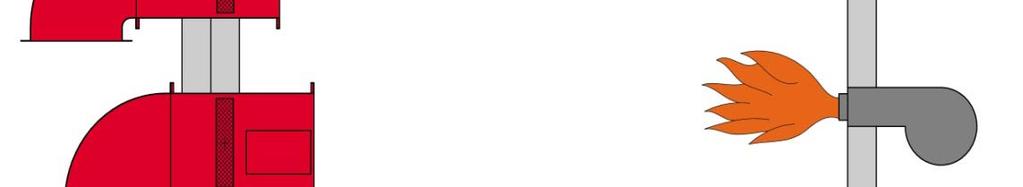

18 Ispitivanje protupožarnih zaklopki DIN 4102, dio 6 (Konjeno i bez predtlaka na hladnoj strani) Mehanizam za aktiviranje Protupožarna zaklopka, najmanje i najveće izvedbe 90 - koljeno Peć za ispitivanje 17

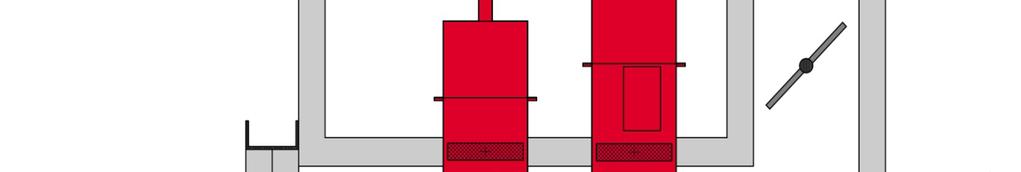

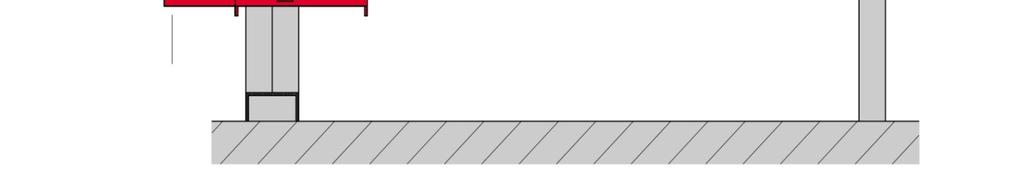

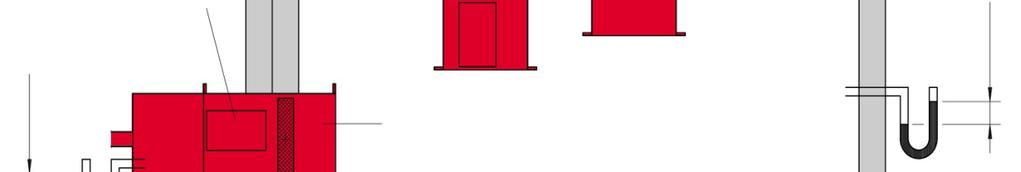

19 Ispitivanje protupožarnih zaklopki EN (bez konjena i mjerenje predtlaka na hladnoj strani) Mehanizam za aktiviranje Protupožarna zaklopka najduže konstrukcije Priključni kanal Peć za ispitivanje 18

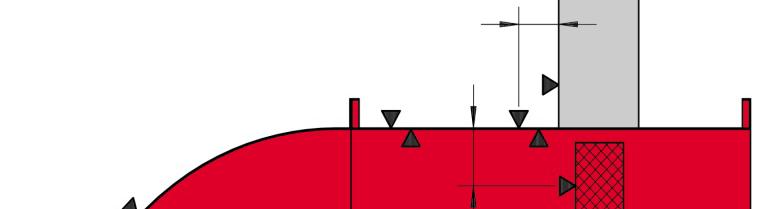

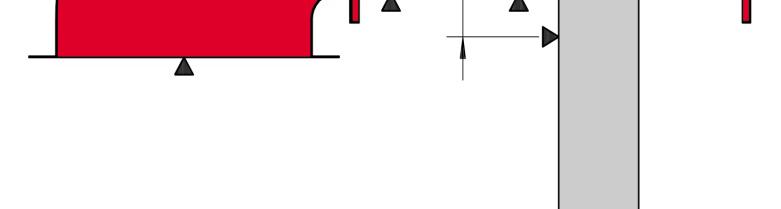

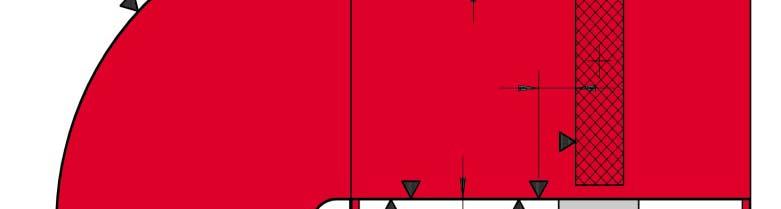

20 Ispitivanje protupožarnih zaklopki položaj temperaturnih osjetnika DIN 4102, dio 6 Vanjski položaj s T2 T1 Ts T1 + Ts max. dozvoljen prirast temperature 180 K T2 T4 T4 T3 T3 s T3 T3 T2 max. dozvoljen prirast temperature 140 K(srednji) (srednji), lokalno ne > 180 K Unutarnji položaj T2 T2 T1 Ts T3 max. dozvoljen prirast temperature 180 K T4 max. dozvoljen prirast temperature 140 K (srednji), lokalno ne > 180 K s=50mm 19

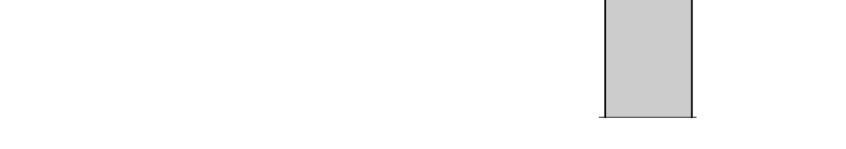

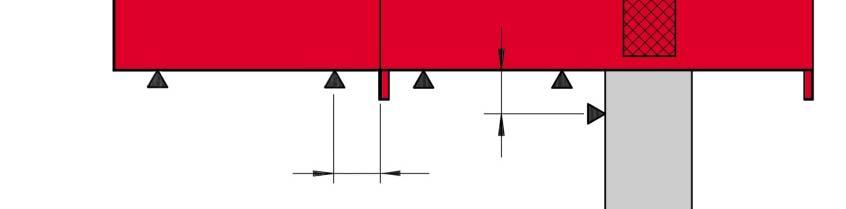

21 Ispitivanje protupožarnih zaklopki položaj temperaturnih osjetnika T2 T1 T2 T1 Ts s T1 + Ts T2 max. dozvoljen prirast temperature 180 K max. dozvoljen prirast temperature 140 K (srednji), lokalno ne > 180 K s = 20 mm prema NFS (Francuska) s = 25 mm prema NEN 6077 (Nizozemska) s = 25 mm prema EN (EURO standard) T2 T1 s T2 T1 Ts 20

22 Mehaničko aktiviranje Aktiviranje putem Uređaj za zatvaranje Funkcija Zatvaranje Otvaranje Toplinskog elementa Mehanički ručno toplinski ručno Toplinskog elementa Mehanički ručno ručno i magnetsko blokiranje mehanizma (napon zatvara) toplinski strujni impuls Toplinskog elementa Mehanički ručno ručno i magnetsko blokiranje toplinski mehanizma prekid strujnog (prekid napona kruga zatvara) 21

23 Daljinska kontrola - upravljanje Aktiviranje putem Toplinski element i elektro - pneumatski pogon (prekid napona zatvara) Toplinski element I motor sa povratnom oprugom (prekid napona zatvara) Uređaj za zatvaranje Pneumatsko - mehanički Elektro - mehanički Funkcija Zatvaranje Mehanički Termoelektrično - pneumatski (npr. Sustavom upravljanja) j Mehanički Toplinski prekid strujnog kruga Otvaranje Elektro - pneumatski (daljinski upravljano) električno (daljinski upravljano) 22

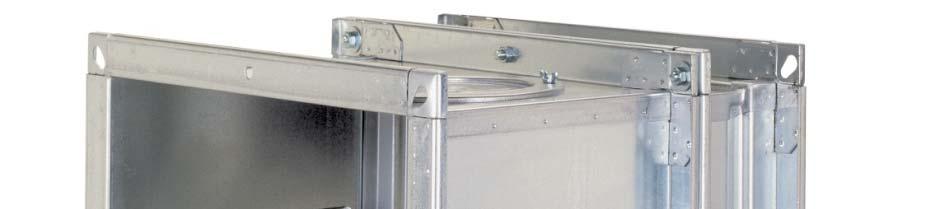

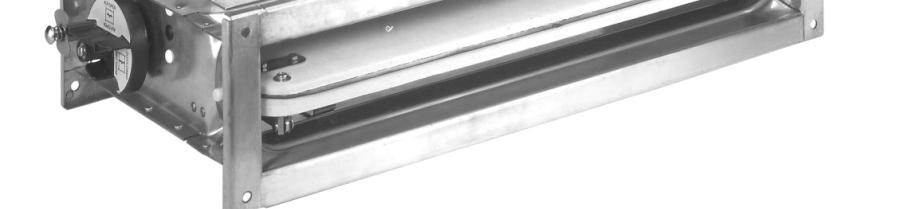

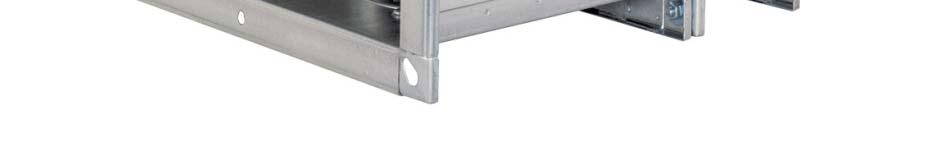

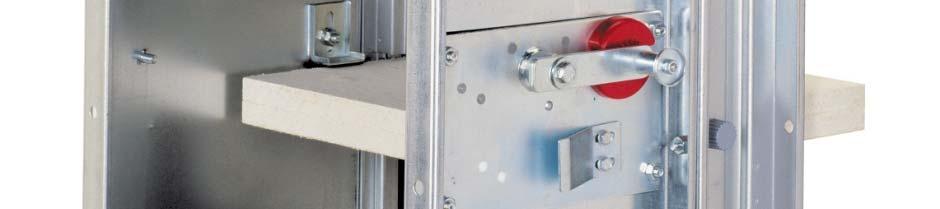

24 Izvedba kvadratne/pravokutne protupožarne zaklopke Veličine od 0.08 do 1.2 m² 23

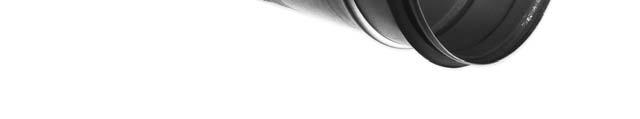

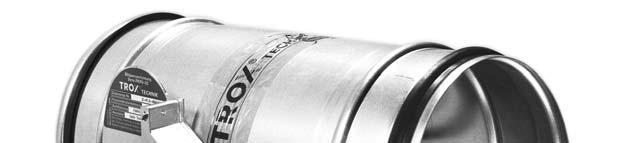

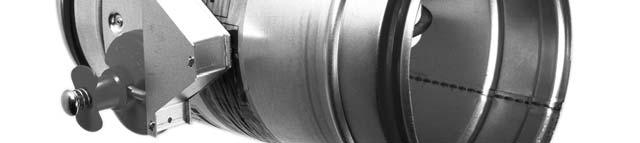

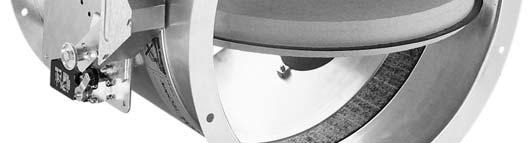

25 Izvedba okrugle protupožarne zaklopke Nominalni promjeri od 100 do 800 mm 24

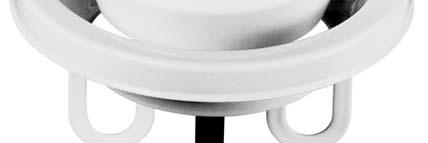

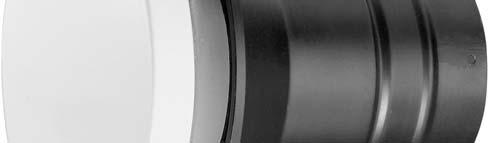

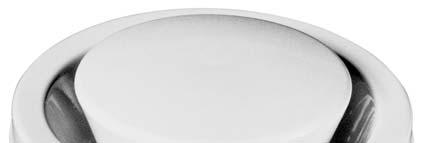

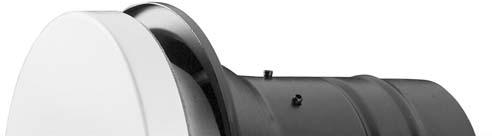

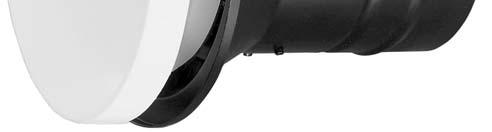

26 Protupožarni zračni ventili Nominalnog promjera od 100 do 200 mm 25

27 Primjenjuju j j se: u zračnim kanalima na kraju zračnih kanala (ubacivanje i odsis zraka) unutar zida ili na stropu (prestrujne žaluzine) Protupožarne zaklopke su prikladne za ugradnju u : nosive zidove podove / stropove lake pregradne zidove direktno u nosive zidove direktno u podove / stropove izvan zidova Zaključak Zbog nepažnje požari se događaju i događati če se i u budućnosti.radi predostožnosti potrebno je ugrađivati opremu koja je u mogućnosti spriječiti odn. pomoći spriječavanju širenja požara. Zbog toga protupožarne zaklopke su važan čimbenik u sustavima ventilacije i klimatizacije. 26

28 Signalizacija dima i požarni alarm u slučaju požara Količina dima / tem mperatura Razvoj dima Prirast temperature Vrijeme 27

29 Karakteristike osjetnika za dojavu požara Signalizacija dima i požarni alarm u slučaju požara Vrsta osjetnika Optički osjetnik Ionizirajući osjetnik dima Toplinsko diferencijalni ij i osjetnik Toplinski osjetnik Osjetnik ultraljubičastog zračenja Prigušeni plamen Otvoreni plamen Sa dimom Bez dima 28

30 Položaj javljača požara u sustavu ventilacije Signalizacija dima i požarni alarm u slučaju požara S A Mjesta usisa zraka B Površina prostora M Osjetnik R A B M V R S V Kanalski razvod Signalni vod / Kontrolna linija Ventilator 29

31 Princip rada Signalizacija dima i požarni alarm u slučaju požara javljača požara K G max m D D E Membrana Električni kontakt F Cjevčica osjetnika F G K Kučište Kapilarna cjevčica S Signalni vod / Kontrolna linija E S 30

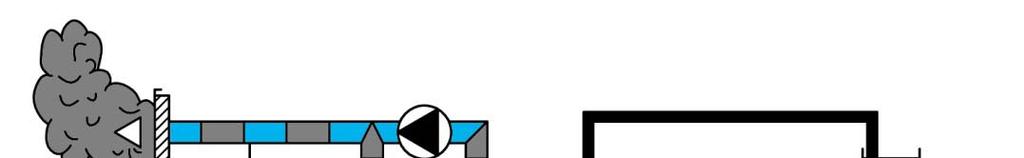

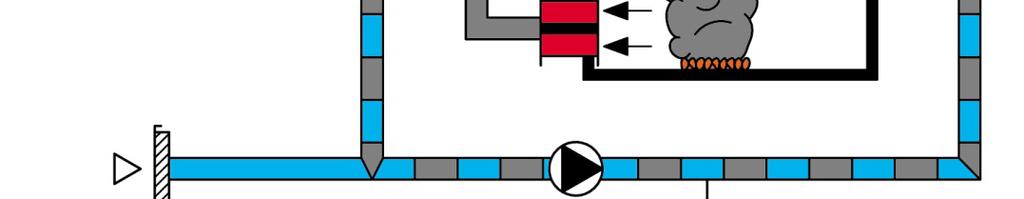

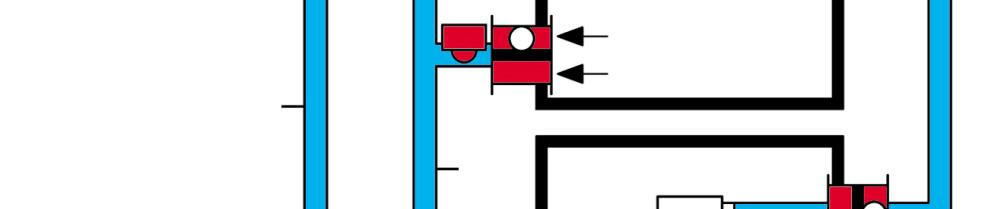

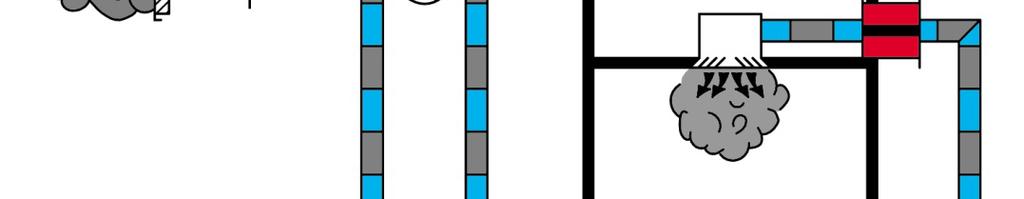

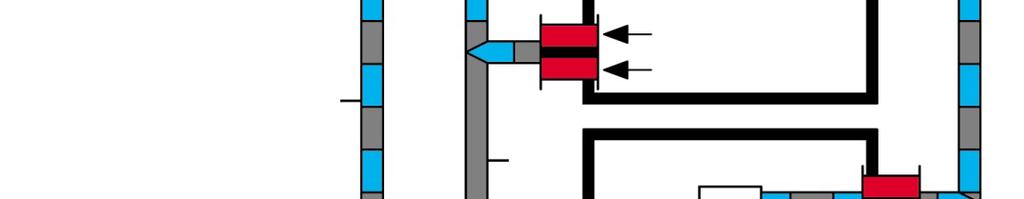

32 Signalizacija dima i požarni alarm u slučaju požara Sustav distribucije zraka i protupožarne zaklopke sa termo električnim okidačem F Z = Ubacivanje zraka A = Odsisavanje zraka U = Recilkuracija F = Otpadni zrak U A Protupožarna zaklopka sa termo električnim okidačem t<72 C Z 31

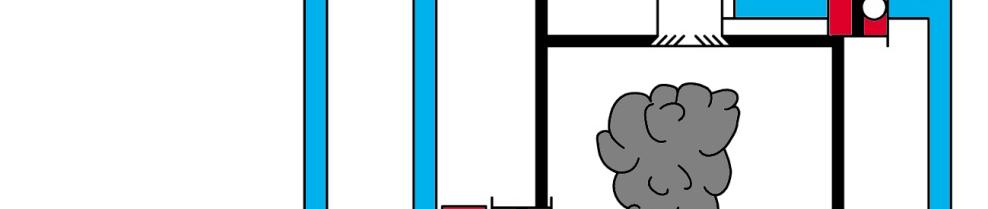

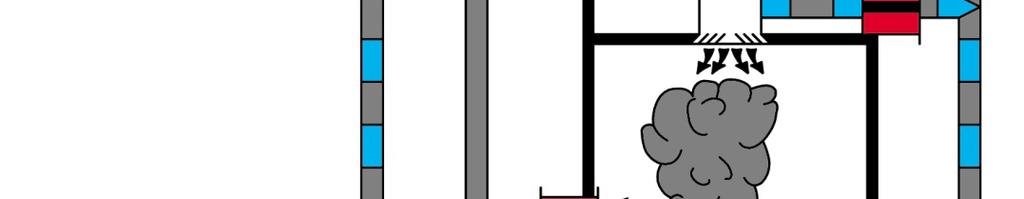

33 Signalizacija dima i požarni alarm u slučaju požara Sustav distribucije zraka i protupožarne zaklopke sa termo električnim okidačem I osjetnicima dima u kanalima F Z = Ubacivanje zraka A = Odsisavanje zraka U = Recilkulacija zraka F = Otpadni zrak U A Osjetnik dima u prostoru Osjetnik dima u kanalu Protupožarna zaklopka sa termo električnim okidačem t<72 C Z 32

34 Ugradnja kanalnog javljača požara Signalizacija dima i požarni alarm u slučaju požara Otvor za signalizaciju protoka Otvor za signalizaciju dima Kanal Osjetnik dima 33
