7/S1 PROTUPOŽARNE ZAKLOPKE FD25/40, FDC25/40. v 3.1 (hr)

Transcript

1 7/S1 v 3.1 (hr) PROTUPOŽARNE ZAKLOPKE FD25/40, FDC25/40 1

2 2

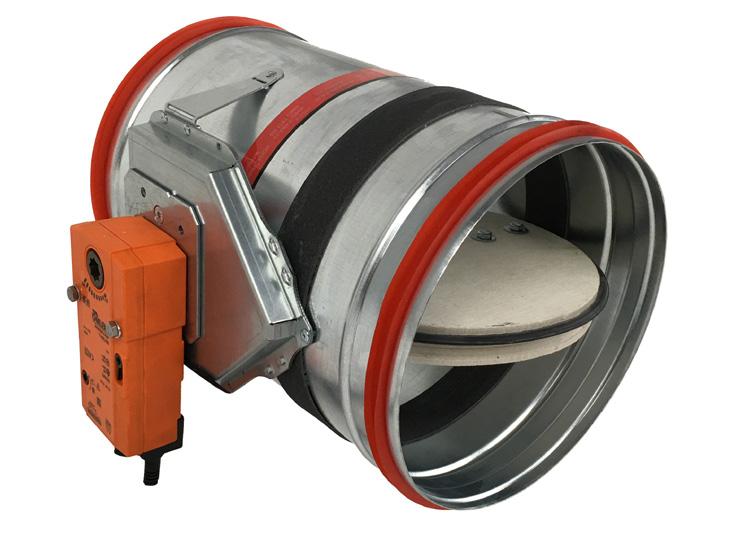

3 PROTUPOŽARNE ZAKLOPKE FDC25/40 Koriste se za izolaciju kanala na granicama protupožarnih zona Protupožarne zaklopke se sastoje od kućišta, vatrootporne zaporne lamele i pogonskog mehanizma Kućište je izrađeno iz pocinčanog čeličnog lima, zaporna lamela iz specijalnog izolacijskog materijala, osovine koje nose lamelu iz pocinčanog čeličnog lima, ležajevi iz mjedi, brtve iz poliuretana i elastomera Propusnost zatvorene lamele prema EN 1751, klasa 2 Propusnost na kućištu prema EN 1751, klasa C Protupožarna zaklopka može biti opremljena sa termičkim okidačem na 72 C ili za sustave sa toplim zrakom na 95 C Kućište protupožarne zaklopke izrađeno je iz pocinčanog čeličnog lima, na zahtjav, moguća izrada iz: Dimenzije Pocinčanog čeličnog lima plastificirano Nehrđajučeg čelika Nehrđajučeg čelika plastificirano Dostupne protupožarne zaklopke za prostore sa potencijalno eksplozivnom atmosferom (više informacija u FD-Ex separatu) FDC25 FDC40 Ø n [mm] PROTUPOŽARNA KLASIFIKACIJA (prema EN ) Protupožarna klasifikacija protupožarne zaklopke ovisi o klasifikaciji zida ili stropa u koji je ugrađena. Dopuštene su instalacije u zidove ili stropove isključivo prema Izjavi o Svojstvima proizvoda. Zidovi ili stropovi sa većom vatrootpornosti također mogu biti korišteni. Protupožarna zaklopka mora biti ugrađena prema uputama koje su navedene u ovom priručniku. Molimo koristite ažuriranu Izjavu o Svojstvima sa web stranice: IZBORNI DIJAGRAM Simbol: v - brzina u kanalu [m/s] Δp t - ukupni pad tlaka [Pa] L WA - razina zvučne snage [db(a)] p(pa) L =(db(a)) --> WA Ø100 Ø125 Ø160 Ø200 Ø250 Ø315 p(pa) L =(db(a)) --> WA Ø400 Ø560 Ø355 Ø450 Ø630 Ø710 Ø800 Ø5 1 1, v(m/s) 1 1, v(m/s) 12 FDC25 FDC40 3

4 OZNAKA ZA NARUDŽBU Tip zaklopke: FDC25 FDC40 FDC25 - Ø250 - M230-S Dimenzije Ø [mm] Tip pogona: R R-S M230-S M24-S M24-S-ST EMS-S EMP-S - ručni pogon - ručni pogon sa graničnim prekidačima - elektromotorni pogon AC230V - elektromotorni pogon AC/DC 24V - elektromotorni pogon AC/DC 24V sa priključkom - elektromagnetni pogon, stalni - elektromagnetni pogon, prekidni MODELI PROTUPOŽARNE ZAKLOPKE FDC25 / FDC40 -R (ručni pogon) Automatsko zatvaranje kada temperatura u kanalu prijeđe 72 C Ručno otvaranje Ručno otključavanje zaklopke moguće radi periodičnih pregleda FDC n/2+12 n/2+22 n D D FDC40 E C A Y 4

5 FDC25 / FDC40 -EMS/EMP (solenoidni pogon) Povratna opruga sa integriranim graničnim prekidačima i mehanizmom termoelektričnog oslobađanja (72 C) Ručno učvrščivanje pomoću ručke Moguće zatvaranje solenoidom Moguće ručno zatvaranje n/2+12 n/2+22 FDC25 / FDC40 -M (elektromotorni pogon) Termoelektrična aktivacija (72 C) sa motorom koji ima ugrađenu povratnu oprugu Integrirani krajnji prekidači Potpuno automatski pogonski mehanizam Opcije: M230 motorni pogon AC 230V M24 motorni pogon AC/DC 24V 380 n/2+12 n/2+22 n C A C A D D n E C A Y Y D E Dužina zaporne lamele izvan kućišta (Y dimenzija sa prednje strane i X dimenzija sa stražnje strane) X=(Dn/2)-270 (mm) Y=(Dn/2)-110 (mm) Proizvod A C D E Belimo Klimaoprema BFL (M) BFN (M) BF (M) R (FD25 / FDC 25) R (FD 40 & FDC 40) EMS/EMP (FD 25/40 & FDC 25/40)

6 Moguće pozicije pogonskog mehanizma prilikom ugradnje: Ugradnja na kanal u bilo kojem kutu Protok zraka i protupožarna zaštita u oba smjera UGRADNJA Montaža je moguća sa lamelom u horizontalnom ili okomitom položaju Ugradnja mora biti u skladu sa testovima koji su izvedeni tijekom certifikacije Izbjegavati bilo kakvu zapreku pomične lamele i spojenih kanala Klasa nepropusnosti zraka održana kada je ugradnja zaklopke u skladu sa tehničkim uputama Radna temperatura: 50 C max Samo za unutarnju upotrebu Protupožarne zaklopke FDC25/FDC40 uvijek su testirane u standardnom okviru (obje u betonskom i fleksibilnom zidu) u skladu sa EN : 1999 tablica 3/4/5. Dobiveni rezultati vrijede za sve slične okvire koji imaju debljinu i/ili gustoću i/ili vatrootpornost sličnu ili veću od one testirane. Primjeri sličnih konstrukcija: Betonski zid 100 mm + gustoća 550 kg/m³ + vatrootpornost 120 Zid iz šuplje ili čvrste opeke, armiranog betona, staničnog betona, laganog betona... + vatrootpornost 120 Betonska ploča 100 mm + gustoća 550 kg/m³ + vatrootpornost 90 Betonski dijelovi, prednapregnuti beton, armirani beton, stanični beton... + vatrootpornost 120 6

7 UGRADNJA: PROTUPOŽARNE ZAKLOPKE Zidna ugradnja u betonski i čvrsti zid Zid je izrađen iz betonskih blokova min. gustoće 550 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida žbukom ili gipsom Stropna ugradnja u betonski i čvrsti zid Strop je izrađen iz betonskih ploča min. gustoće 550 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku u strop pomoću vijaka Ispuniti prostor između zaklopke i ploča žbukom ili gipsom 7

8 Gipsani blokovi za zidnu ugradnju 70 mm Zid je izrađen iz gipsanih ploča min. gustoće 995 kg/m³ i min. debljine 70 mm. Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku i GKF gipsane ploče (debljina 12,5 mm) na zid vijcima Širina zaklopke B (mm) Montažni pribor * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Ispuniti prostor između zaklopke i zida žbukom ili gipsom Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) 8

9 Gipsani blokovi za zidnu ugradnju 100 mm Zid je izrađen iz gipsanih ploča min. gustoće 995 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Širina zaklopke B (mm) Montažni pribor * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Ispuniti prostor između zaklopke i zida žbukom ili gipsom Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) 9

10 Ugradnja u fleksibilni zid Zid je izrađen iz 2x2 GKF ploča, debljine 12,5 mm, instaliran na 48 mm širokoj čeličnoj konstrukciji. Unutrašnjost zida ispunjena je mineralnom vunom gustoće 100 kg/m³. Realizacija čelične konstrukcije Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida sa mineralnom vunom (gustoća 100 kg/m³) Širina zaklopke B (mm) Montažni pribor * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Prekriti mineralnu vunu sa GKF gipsanim pločama (debljina 12,5 mm) 10

11 Ugradnja u fleksibilni zid Zid je izrađen iz 2x2 GKF ploča (primjer PROMATECT 100, debljina 12,5 mm), instaliran na 48 mm širokoj čeličnoj konstrukciji. Realizacija čelične konstrukcije Staviti zaklopku u otvor ø + 70 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida žbukom ili gipsom Širina zaklopke B (mm) Montažni pribor * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) 11

12 Ugradnja izvan fleksibilnog/čvrstog zida Zid je izrađen iz 2x2 GFK ploča, debljine 12,5 mm, instaliran na 48 mm širokoj čeličnoj konstrukciji. Unutrašnjost zida ispunjena je mineralnom vunom gustoće 100 kg/m³. Raspored čeličnih profila Preporučena veličina otvora Øn+70 mm (zidna obloga sa gipsanim pločama) Postaviti ventilacijski kanal kroz zid Ugraditi zaklopku i pričvrstiti pomoću samoureznih vijaka 4,3x10 za kanal Ispuniti prostor između kanala i zida sa mineralnom vunom (Isover U zaštita). Dodatno obojati vunu sa Isover BSF u debljini 1 mm Zatvoriti instalaciju sa L profilima 30x30x3 mm. Dodatno pričvrstiti profile za kanal samoureznim vijcima i uviti na zid sa 4,5x50 vijcima Ponoviti isti postupak na drugoj strani. Staviti mineralnu vunu na ventilacijski kanal u dužini 80 m Na spoj mineralna vuna-zid nanijeti ljepilo Isover BSK u debljini 2 mm Dodatno postaviti čeličnu zaštitu na mjesto gdje završava izolacija na zaklopki 12

13 Ugradnja u strop (Weichschott) Instalacijski materijal: Protupožarna zaklopka FDC, Mineralna vuna >140 kg/m³, Protupožarni premaz, HILTI weichschott sistem Preporučena veličina otvora Ø mm i otvori Ø mm mogu biti korišteni Staviti protupožarnu zaklopku u strop. Zaporna lamela mora biti u zatvorenom položaju tijekom ugradnje! Prostor između kućišta i stropa zatvoriti sa tri sloja mineralne vune (gustoća 140 kg/m³ ili veća, premaz sa jedne strane) Spojevi mineralne vune trebaju biti zabrtvljeni sa vatrootpornom brtvenom masom. Mineralna vuna i kućište moraju biti premazani sa protupožarnim premazom debljine 2 mm Izrezati dodatne prstene debljine 50 mm kako bi zaštitili zaklopku u promjeru sa obje strane 13

14 Ugradnja u fleksibilni zid (Weichschott) Instalacijski materijal: Protupožarna zaklopka FDC, Mineralna vuna >140 kg/m³, Protupožarni premaz, HILTI weichschott sistem Preporučena veličina otvora Ø mm i otvori Ø mm mogu biti korišteni Staviti protupožarnu zaklopku u zid. Zaporna lamela mora biti u zatvorenom položaju tijekom ugradnje! Prostor između kućišta i zida zatvoriti sa tri sloja mineralne vune (gustoća 140 kg/m³ ili veća, premaz sa jedne strane) Spojevi mineralne vune trebaju biti zabrtvljeni sa vatrootpornom brtvenom masom. Mineralna vuna i kućište moraju biti premazani sa protupožarnim premazom debljine 2 mm Ovjes za suhu ugradnju Izrezati dodatne prstene debljine 50 mm kako bi zaštitili zaklopku u promjeru sa obje strane Ovjes je potreban za suhu ugradnju protupožarne zaklopke u zidove sa mineralnom vunom, felksibilne zidove i stropne ploče. Protupožarne zaklopke moraju biti ovješene sa adekvatnim navojnim šipkama u čvrsti strop. Ovjes mora biti opterećen isključivo težinom zaklopke. Ventilacijski kanali moraju imati vlastiti ovjes. Ovjesni sustavi duljine veće od 1,5 m zahtjevaju dodatnu protupožarnu izolaciju. Zidna ugradnja Stropna ugradnja Navojna šipka (M10), 1 pocinčani čelik Podloška, pocinčani čelik Matica, pocinčani čelik 4 Nosač, 45x30x1,5 mm, pocinčani čelik L profil (50x50x1) učvršćen samoureznim vijcima u kućište zaklopke svkih 400 mm 14

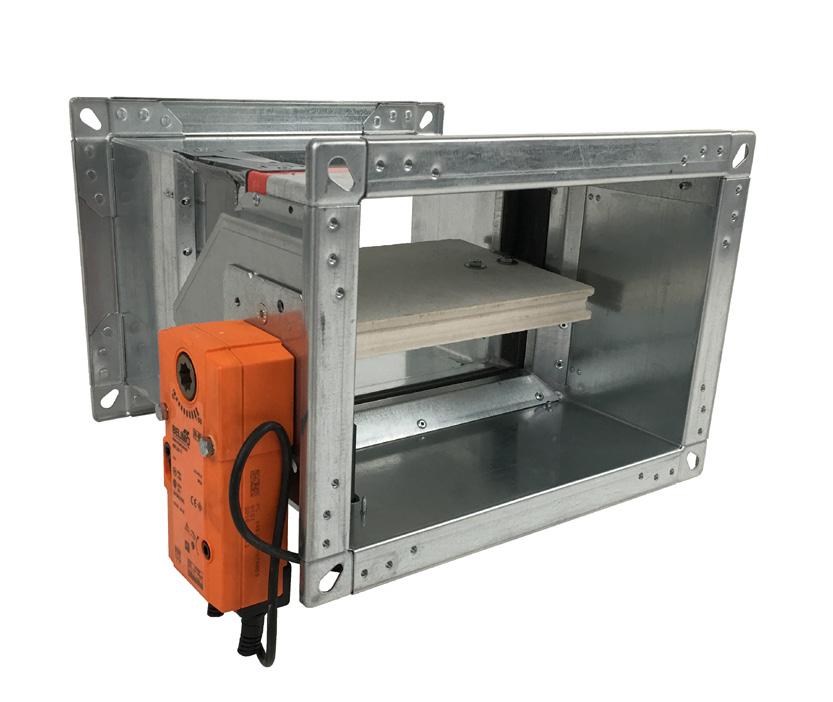

15 PROTUPOŽARNE ZAKLOPKE FD25/FD40 Dimenzije FD25 dimenzije B(W) x H [mm] 100x x600 FD40 dimenzije B(W) x H [mm] 800x x800 Koriste se za izolaciju kanala na granicama protupožarnih zona Protupožarne zaklopke se sastoje od kućišta, vatrootporne zaporne lamele i pogonskog mehanizma Kućište je izrađeno iz pocinčanog čeličnog lima, zaporna lamela iz specijalnog izolacijskog materijala, osovine koje nose lamelu iz pocinčanog čeličnog lima, ležajevi iz mjedi, brtve iz poliuretana i elastomera Propusnost zatvorene lamele prema EN 1751, klasa 2 Propusnost na kućištu prema EN 1751, klasa C Protupožarna zaklopka može biti opremljena sa termičkim okidačem na 72 C ili za sustave sa toplim zrakom na 95 C Kućište protupožarne zaklopke izrađeno je iz pocinčanog čeličnog lima, na zahtjav, moguća izrada iz: Pocinčanog čeličnog lima plastificirano Nehrđajučeg čelika Nehrđajučeg čelika plastificirano Dostupne protupožarne zaklopke za prostore sa potencijalno eksplozivnom atmosferom (više informacija u FD-Ex separatu) *Moguće sve kombinacije širine i visine **Standardne dimenzije su dostupne sa korakom od 50 mm PROTUPOŽARNA KLASIFIKACIJA (prema EN ) Protupožarna klasifikacija protupožarne zaklopke ovisi o klasifikaciji zida ili stropa u koji je ugrađena. Dopuštene su instalacije u zidove ili stropove isključivo prema Izjavi o Svojstvima proizvoda. Zidovi ili stropovi sa većom vatrootpornosti također mogu biti korišteni. Protupožarna zaklopka mora biti ugrađena prema uputama koje su navedene u ovom priručniku. Molimo koristite ažuriranu Izjavu o Svojstvima sa web stranice: IZBORNI DIJAGRAM Simbol: v - brzina u kanalu [m/s] Δp t - ukupni pad tlaka [Pa] L WA - razina zvučne snage [db(a)] p(pa) L =(db(a)) --> WA v(m/s) H200 H250 H300 H350 H400 H450 H500 H600 p(pa) v(m/s) L =(db(a)) --> WA H200 H250 H300 H350 H400 H450 H500 H600 H700 H800 FD25 FD40 15

16 Vrijednosti totalnog pada tlaka za druge veličine se dobivaju na način da se očitane vrijednosti iz dijagrama množe s korekcijskim vrijednostima iz tablice. Vrijednosti zvučne snage se dobivaju na način da očitanim vrijednostima dodajemo korekcijske vrijednosti iz tablice. B [mm] p t x 1,30 1,22 1,14 1,07 1,0 0,94 0,88 0,83 0,77 0,73 0,68 0,64 0,6 0,58 L wa OZNAKA ZA NARUDŽBU Tip zaklopke: FD25 FD40 Dimenzije B(W) x H [mm] Tip pogona: FD25-400x300 - M230-S R R-S M230-S M24-S M24-S-ST EMS-S EMP-S - ručni pogon - ručni pogon sa graničnim prekidačima - elektromotorni pogon AC230V - elektromotorni pogon AC/DC 24V - elektromotorni pogon AC/DC 24V sa priključkom - elektromagnetni pogon, stalni - elektromagnetni pogon, prekidni MODELI PROTUPOŽARNE ZAKLOPKE FD25 / FD40 -R (ručni pogon) Automatsko zatvaranje kada temperatura u kanalu prijeđe 72 C Ručno otvaranje Ručno otključavanje zaklopke moguće radi periodičnih pregleda B+60 B+30 B FDC B+60 B+30 B 100 H+60 H+30 H FDC X X 16

17 FD25 / FD40 -EMS/EMP (solenoidni pogon) Povratna opruga sa integriranim graničnim prekidačima i mehanizmom termoelektričnog oslobađanja (72 C) Ručno učvrščivanje pomoću ručke Moguće zatvaranje solenoidom Moguće ručno zatvaranje 350 B+60 B+30 B 100 FD25 / FD40 -M (elektromotorni pogon) Termoelektrična aktivacija (72 C) sa motorom koji ima ugrađenu povratnu oprugu Integrirani krajnji prekidači Potpuno automatski pogonski mehanizam Opcije: M230 motorni pogon AC 230V M24 motorni pogon AC/DC 24V X X C A H+60 H+30 H A C 230 H+60 H+30 H X X B 350 D B+30 B+60 E Dužina zaporne lamele izvan kućišta: X=(Dn/2)-270 (mm) Proizvod A C D E Belimo Klimaoprema BFL (M) BFN (M) BF (M) R (FD25 / FDC 25) R (FD 40 & FDC 40) EMS/EMP (FD 25/40 & FDC 25/40)

18 Moguće pozicije pogonskog mehanizma prilikom ugradnje: Ugradnja je moguća u dolje prikazanim pozicijama: Protok zraka i protupožarna zaštita u oba smjera UGRADNJA Montaža je moguća sa lamelom u horizontalnom ili okomitom položaju Ugradnja mora biti u skladu sa testovima koji su izvedeni tijekom certifikacije Izbjegavati bilo kakvu zapreku pomične lamele i spojenih kanala Klasa nepropusnosti zraka održana kada je ugradnja zaklopke u skladu sa tehničkim uputama Radna temperatura: 50 C max Samo za unutarnju upotrebu Protupožarne zaklopke FD25/FD40 uvijek su testirane u standardnom okviru (obje u betonskom i fleksibilnom zidu) u skladu sa EN : 1999 tablica 3/4/5. Dobiveni rezultati vrijede za sve slične okvire koji imaju debljinu i/ili gustoću i/ili vatrootpornost sličnu ili veću od one testirane. Primjeri sličnih konstrukcija: Betonski zid 100 mm + gustoća 550 kg/m³ + vatrootpornost 120 Zid iz šuplje ili čvrste opeke, armiranog betona, staničnog betona, laganog betona... + vatrootpornost 120 Betonska ploča 100 mm + gustoća 550 kg/m³ + vatrootpornost 90 Betonski dijelovi, prednapregnuti beton, armirani beton, stanični beton... + vatrootpornost

19 UGRADNJA: PROTUPOŽARNE ZAKLOPKE Gipsani blokovi za zidnu ugradnju 70 mm Zid je izrađen iz gipsanih ploča min. gustoće 995 kg/m³ i min. debljine 70 mm. Dimenzije (mm) Montažni pribor Sve dimenzije * * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku i GKF gipsane ploče (debljina 12,5 mm) u zid pomoću vijaka Ispuniti prostor između zaklopke i zida žbukom ili gipsom Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) 19

20 Gipsani blokovi za zidnu ugradnju 100 mm Zid je izrađen iz gipsanih ploča min. gustoće 995 kg/m³ i min. debljine 100 mm. Dimenzije (mm) Montažni pribor Sve dimenzije * * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida žbukom ili gipsom Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) Zidna ugradnja u betonski i čvrsti zid Zid je izrađen iz betonskih blokova min. gustoće 550 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida žbukom ili gipsom 20

21 Ugradnja izvan fleksibilnog/čvrstog zida Zid je izrađen iz 2x2 GFK ploča, debljine 12,5 mm, instaliran na 48 mm širokoj čeličnoj konstrukciji. Unutrašnjost zida ispunjena je mineralnom vunom gustoće 100 kg/m³. Preporučena veličina otvora B,H+70 mm Postaviti ventilacijski kanal kroz zid Instalirati protupožarnu zaklopku i osigurati za ventilacijski kanal Ispuniti prostor između kanala i zida sa mineralnom vunom (Isover U zaštita). Dodatno obojati vunu sa Isover BSF u debljini 1 mm Zatvoriti instalaciju sa L profilima 30x30x3 mm. Dodatno pričvrstiti profile za kanal samoureznim vijcima i uviti na zid sa 4,5x50 vijcima. Ponoviti isti postupak na drugoj strani Staviti mineralnu vunu (Isover U zaštita). Vunu zaljepiti na zid pomoću Isover BSK ljepila u debljini 2 mm. Za detalje molimo vidjeti Isover U-zaštita Osigurati vunu zavarivanjem. Varovi moraju biti 60 mm od kraja ploče i 150 mm jedan od drugoga. U kutovima se dodatno koriste IsoveFireProtect- Screw vijci na svakih 150 mm. Dodatno postaviti čeličnu zaštitu na mjesto gdje izolacija za zaklopki završava Staviti mineralnu vunu na ventilacijski kanal u dužini 80 m i osigurati zavarivanjem 21

22 Ugradnja u fleksibilni zid Zid je izrađen iz 2x2 GFK ploča, debljine 12,5 mm, instaliran na 48 mm širokoj čeličnoj konstrukciji. Unutrašnjost zida ispunjena je mineralnom vunom gustoće 100 kg/m³. Realizacija metalne konstrukcije Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Ispuniti prostor između zaklopke i zida sa mineralnom vunom Dimenzije (mm) Montažni pribor Sve dimenzije * Prekriti mineralnu vunu sa GKF gipsanim pločama (debljina 12,5 mm) * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke 22

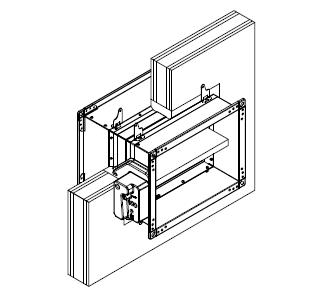

23 Ugradnja u fleksibilni zid Zid je izrađen iz 2x2 GKF ploča (primjer PROMATECT 100, debljina 12,5 mm), instaliran na 48 mm širokoj čeličnoj konstrukciji. Realizacija čelične konstrukcije Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku u zid pomoću vijaka Dimenzije (mm) Montažni pribor Sve dimenzije * * Montažni pribor je univerzalan za sve dimenzije i mora se rezati tako da odgovara određenim dimenzijama zaklopke Ispuniti prostor između zaklopke i zida sa žbukom Prekriti žbuku sa GKF gipsanim pločama (debljina 12,5 mm) 23

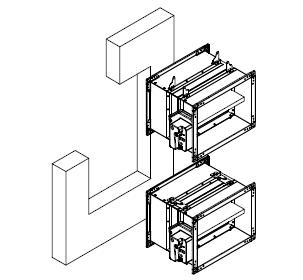

24 Ugradnja baterije Zid je izrađen iz blokova armiranog betona min. gustoće 550 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor B + 80 mm i 2xH mm Pričvrstiti zaklopku u zid pomoću vijaka i ispuniti prostor između zaklopke i zida sa žbukom Širina zaklopke B (mm) Montažni pribor Postaviti montažni pribor na zaklopke Pričvrstiti montažni pribor na zaklopke pomoću samoureznih vijaka (u montažnom priboru) svakih 350 mm Ispuniti prostor između zaklopka sa mineralnom vunom (gustoća 100 kg/m³) Ugradnja završena 24

25 Stropna ugradnja u betonski i čvrsti strop Strop je izrađen iz betonskih ploča min. gustoće 550 kg/m³ i min. debljine 100 mm. Staviti zaklopku u otvor H + 80 mm i B + 80 mm ili veći Pričvrstiti zaklopku na ploču pomoću vijaka Ispuniti prostor između zaklopke i ploče sa žbukom Ugradnja u strop (Weichschott) Instalacijski materijal: Protupožarna zaklopka FD, Mineralna vuna >140 kg/m³, Protupožarni premaz, HILTI weichschott sistem Preporučena veličina otvora Ø mm i otvori Ø mm mogu biti korišteni Staviti protupožarnu zaklopku u strop. Zaporna lamela mora biti u zatvorenom položaju tijekom ugradnje! Prostor između kućišta i stropa zatvoriti sa tri sloja mineralne vune (gustoća 140 kg/m³ ili veća, premaz sa jedne strane) Spojevi mineralne vune trebaju biti zabrtvljeni sa vatrootpornom brtvenom masom. Mineralna vuna i kućište moraju biti premazani sa protupožarnim premazom debljine 2 mm Izrezati dodatne prstene debljine 50 mm kako bi zaštitili zaklopku u promjeru sa obje strane 25

26 Ugradnja u fleksibilni zid (Weichschott) Instalacijski materijal: Protupožarna zaklopka FDC, Mineralna vuna >140 kg/m³, Protupožarni premaz, HILTI weichschott sistem Preporučena veličina otvora Ø mm i otvori Ø mm mogu biti korišteni Staviti protupožarnu zaklopku u zid. Zaporna lamela mora biti u zatvorenom položaju tijekom ugradnje! Prostor između kućišta i zida zatvoriti sa tri sloja mineralne vune (gustoća 140 kg/m³ ili veća, premaz sa jedne strane) Spojevi mineralne vune trebaju biti zabrtvljeni sa vatrootpornom brtvenom masom. Mineralna vuna i kućište moraju biti premazani sa protupožarnim premazom debljine 2 mm Ovjes za suhu ugradnju Izrezati dodatno 50 mm traka za prekriti obod zaklopke i zid sa tri strane (donja strana nije potrebna) Ovjes je potreban za suhu ugradnju protupožarne zaklopke u zidove sa mineralnom vunom, felksibilne zidove i stropne ploče. Protupožarne zaklopke moraju biti ovješene sa adekvatnim navojnim šipkama u čvrsti strop. Ovjes mora biti opterećen isključivo težinom zaklopke. Ventilacijski kanali moraju imati vlastiti ovjes. Ovjesni sustavi duljine veće od 1,5 m zahtjevaju dodatnu protupožarnu izolaciju. Zidna ugradnja Stropna ugradnja 1 Navojna šipka (M10), pocinčani čelik 2 Podloška, pocinčani čelik Matica, pocinčani čelik Nosač, 45x30x1,5 mm, pocinčani čelik Vijak (M10) 4 6 L profil (50x50x1) učvršćen samoureznim vijcima u kućište zaklopke svakih 400 mm 26

27 Ugradnja u čvrsti zid (Promat) Pripremiti otvor u zidu B (H) mm. Postaviti protupožarnu zaklopku na pred-izrezani kalcijev silikat 52 mm (Promat L500). Nosači širine 100 mm moraju biti iz istog materijala za podupiranje kanala i za zaklopku. Postaviti kanal i zaklopku kroz zid i nanjeti 52 mm kalcijev silikat (Promat L500). Kutni spojevi ploča moraju biti ljepljeni sa PROMAT K84 ljepilom i povezani sa klinovima svakih 100 mm. Prostor između zaklopke i zida zatvoriti mineralnom vunom (gustoća 140 kg/ m³ ili veća) Zatvoriti mineralnu vunu sa Promatect H pločama debljine 20 mm. Nosači kanala i zaklopke moraju biti izolirani sa 52 i 20 mm kalcij silikatnim pločama (Promatect H i L500) AB Detaljni crtež ugradnje na zahtjev 27

28 KONTROLNI MEHANIZMI RUČNO UPRAVLJANA ZAKLOPKA Samo-operativni mehanizam sa termičkim okidačem. Ručno upravljana zaklopka automatski zatvara zapornu lamelu kada temperatura u kanalu poraste iznad 72 C. Ručno zatvaranje pomoću odvijača. Standardna oprema: Termički okidač 72 C Moguće ručno pokretanje Za ručno zatvaranje koristiti odvijač (suprotno od kazaljke na satu) Za otvaranje zaklopke staviti odvijač u osovinu (paralelno sa osovinom ventilacijskog kanala) i okrenuti suprotno od kazaljke na satu Za zatvaranje zaklopke pritisnuti termički okidač sa odvijačem Opcije: Za samo-operativnu verziju dvostruki kontakt - S - dostupan je kao opcija (tvornička opcija ili komplet nakon kupnje). Dvostruki kontakt S (OTVORENO/ZATVORENO) sastoji se od: električne granične sklopke koja označava ZATVORENU poziciju električne granične sklopke koja označava OTVORENU poziciju RUČNO UPRAVLJANA ZAKLOPKA SA SOLENOIDNIM AKTIVATOROM FD u samo-operativnoj verziji Aktivacija: Ručno pokretanje: Pritisnuti gumb za otpuštanje Samo-operativno pokretanje: Sa okidačem na 72 ºC Povratak: Ručno zatvaranje: Okrenuti odvijač suprotno od kazaljke na satu 28

29 Za otvaranje zaklopke staviti odvijač u osovinu (paralelno sa osovinom ventilacijskog kanala) i okrenuti suprotno od kazaljke na satu Za zatvaranje zaklopke pritisnuti termički okidač sa odvijačem Opcije: Za samo-operativnu verziju dvostruki kontakt S i 4-kontakta S2 - dostupni su kao opcija (tvornička opcija ili komplet nakon kupnje) 4-kontakt - S2 - sastoji se od: električne granične sklopke koja označava ZATVORENU poziciju električne granične sklopke koja označava OTVORENU poziciju dodatne električne granične sklopke koja označava ZATVORENU poziciju dodatne električne granične sklopke koja označava OTVORENU poziciju Aktivacija: Ručno pokretanje: Pritisnuti gumb za otpuštanje Samo-operativno pokretanje: Sa okidačem na 72 ºC Daljinsko pokretanje: Emisijom ili prekidom struje (solenoid sa 24/48 V automatskim izborom napona) Povratak: Ručno zatvaranje: Okrenuti odvijač suprotno od kazaljke na satu Napomena: Za verziju sa daljinskim pokretanjem, dvostruki kontakt S (ZATVORENO/OTVORENO) isporučen je kao standardna oprema 4-kontakt S2 - dostupni su kao opcija (tvornička opcija ili komplet nakon kupnje) 29

30 ELEKTRIČNO POVEZIVANJE RUČNO UPRAVLJANA ZAKLOPKA Električno ožičenje S opcije Električna kontrolna ploča FC = Limitirani prekidač - krajnji C = uobičajeno NF = normalno zatvaranje DC = Limitirani prekidač - početni NO = normalno otvaranje RUČNO UPRAVLJANA ZAKLOPKA SA SOLENOIDNIM AKTIVATOROM Električno ožičenje solenoidne opcije Glavna kontrolna ploča napajanja MOT = ne koristi se MAG = solenoidni priključci za napajanje (24 ili 48 VDC) Električno ožičenje S opcije Glavna kontrolna ploča napajanja FC = Limitirani prekidač - krajnji C = uobičajeno NF = normalno zatvaranje DC = Limitirani prekidač - početni NO = normalno otvaranje 30

31 Električno napajanje S2 opcija (4 sklopke). Električna kontrolna ploča FC = Limitirani prekidač - krajnji C = uobičajeno NF = normalno zatvaranje DC = Limitirani prekidač - početni NO = normalno otvaranje ELEKTRIČNE SPECIFIKACIJE FD OKIDAČ FD SOLENOIDNI AKTIVATOR OKIDAČ Nazivni pogon N/A Solenoid: 24/48 VDC (automatska promjena na elektronskoj kartici) Napajanje N/A Dvostruki napon SOLENOID: Prekid struje: Pnom = 1.6W Emisija struje: Pmax = 3.5 W Kapacitet prebacivanja Vrijeme zatvaranja lamele Vrijeme otvaranja lamele 1mA 500mA, 5VDC 48VDC Opruga: 1 sekunda Ručno 1mA 500mA, 5VDC 48VDC Opruga: 1 sekunda Stupanj zaštite IP 42 IP 42 31

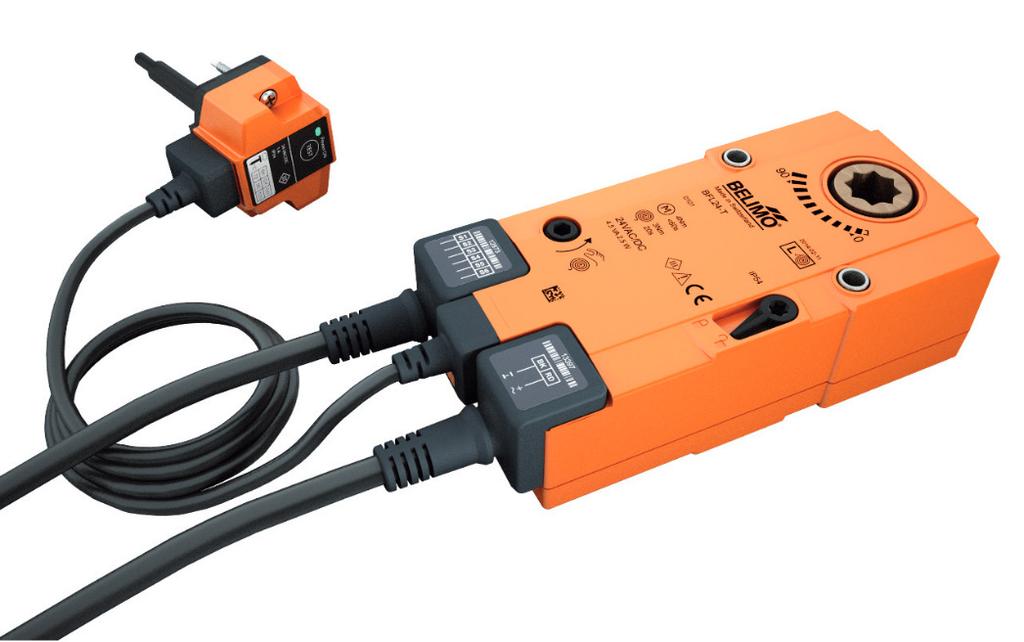

32 OSTALI MEHANIZMI Belimo Upravljanje Zaklopka se isporučuje u zatvorenom položaju. Spajanjem motora na napajanje zaklopka se otvara. Kada zaklopka dosegne krajnju poziciju (zaklopka otvorena) u kojoj je blokirana, motor se zaustavlja. Zatvaranje zaklopke se odvija automatski kada se prekine napajanje. Termoelektrični okidač koji dolazi sa zaklopkom uzrokuje prekid napajanja kada temperatura u kanalu dosegne 72 C (u ili izvan kanala). Za provjeru ispravnog rada zaklopke koja je pod naponom potrebno je pritisnuti prekidač koji se nalazi na termo-električnom okidaču i zaklopka će se zatvoriti. Kada se otpusti prekidač na termoelektričnom okidaču zaklopka će se otvoriti. Zaklopka može biti otvorena bez spajanja na napajanje s priloženom ručicom okretanjem u smjeru strelice na motoru (u smjeru kazaljke na satu). Zaklopka može biti zakočena u odgovarajućoj poziciji brzim okretanjem ručice za četvrtinu kruga (u smjeru obrnutom od kazaljke na satu) za Belimo BF, i povlačenjem kočnice za Belimo BFL i BFN. Za otpuštanje zaklopke potrebno je ručicu okrenuti za četvrtinu kruga (u smjeru kazaljke na satu) za Belimo BF ili otpustiti kočnicu za Belimo BFL i BFN. Nakon otpuštanja, zaklopka će se zatvoriti povratnom oprugom. Kada je zaklopka otvorena ručno povratna opruga u motoru neće zatvoriti zaklopku kada se prekine napajanje. Dijagram ožičenja 1 minus (istosmjerna struja) ili nula (izmjenična struja) 2 plus (istosmjerna struja) ili faza (izmjenična struja) S1 zajednički mikro prekidač signalizira zatvoren položaj S2 normalno zatvoren mikro prekidač signalizira zatvoren položaj S3 normalno otvoren mikro prekidač signalizira zatvoren položaj S4 zajednički mikro prekidač signalizira otvoren položaj S5 normalno zatvoren mikro prekidač signalizira otvoren položaj S6 normalno otvoren mikro prekidač signalizira otvoren položaj Tf1 temperaturni osjetnik s vanjske strane kanala (temperatura okoline) max. 72 C Tf2 temperaturni osjetnik s unutarnje strane kanala (temperatura u kanalu) max. 72 C Tf3 temperaturni osjetnik s unutarnje strane kanala (temperatura u kanalu) max. 72 C 32

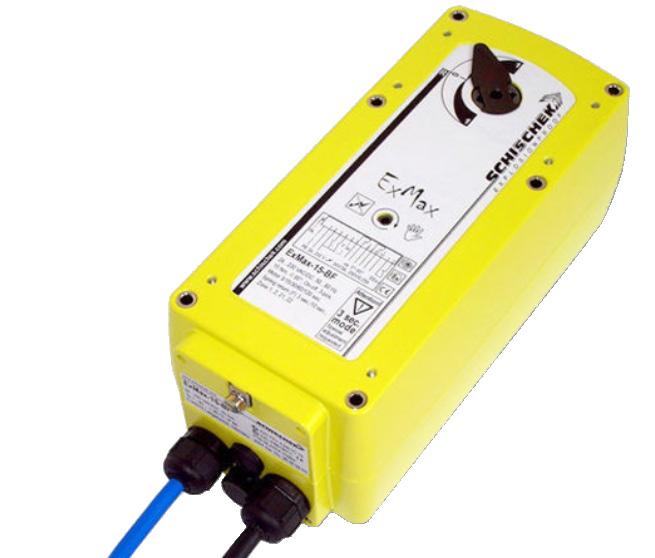

33 Tip Belimo motora BFL24-T BFN24-T BFL230-T BFN230-T BF24-T BF230-T Napajanje i potrošnja napon AC/DC 24V, 50/60Hz AC 24V, 50/60Hz AC 230V, 50/60Hz AC 230V, 50/60Hz AC/DC 24V, 50/60Hz AC 230V, 50/60Hz otvaranje 2,5 W 4 W 3,5 W 5 W 7 W 8.5 W držanje 0,8 W 1,4 W 1,1 W 2,1 W 2 W 3 W Krajnji kontakt Vrijeme otvaranja/zatvaranja Granične vrijednosti temperature okoliša dimenzioniranje 4 VA 6 VA 6,5 VA 10 VA 10 VA 11 VA 1 ma...3 A (0,5 A), DC 5 V...AC 250V 1 ma...3 A (0.5 A), DC 5 V...AC 250 V 1 ma...3 A (0.5 A), DC 5 V...AC 250 V 1 ma...3 A (0.5 A), DC 5 V...AC 250 V 1 ma...6 A (3 A), DC 5 V... AC 250 V 1 ma...3 A (0.5 A), DC 5 V...AC 250 V motor <60 s <60 s <60 s <60 s <120 s <120 s opruga ~20 s ~20 s ~20 s ~20 s ~16 s ~16 s min. -30 C, max. 50 C SCHISCHEK ExMax Upravljanje Zaklopka se isporučuje u zatvorenom položaju. Spajanjem motora na napajanje zaklopka se otvara. Kada zaklopka dosegne krajnju poziciju (zaklopka otvorena) u kojoj je blokirana, motor se zaustavlja. Zatvaranje zaklopke se odvija automatski kada se prekine napajanje. Termo-električni okidač koji dolazi sa zaklopkom uzrokuje prekid napajanja kada temperatura u kanalu dosegne 72 C (u ili izvan kanala). Za provjeru ispravnog rada zaklopke koja je pod naponom potrebno je pritisnuti prekidač koji se nalazi na termo-električnom okidaču i zaklopka će se zatvoriti. Kada se otpusti prekidač na termo-električnom okidaču zaklopka će se otvoriti. Zaklopka može biti otvorena bez spajanja na napajanje pomoću Allen ključa, koji se okrene u smjeru strelice na motoru (u smjeru kazaljke na satu). Nakon otpuštanja Allen ključa zaklopka će ići u zatvoren položaj. Tip ispitivanja i broj certifikata: EXA 14 ATEX0064X Oprema je u skladu sa zdravstvenim i sigurnosnim zahtjevima koji se odnose na projektiranje i konstrukciju opreme namijenjene za uporabu u potencijalno eksplozivnim atmosferama navedenim u aneksu II direktive 94/9/EC. Dijagram ožičenja 33

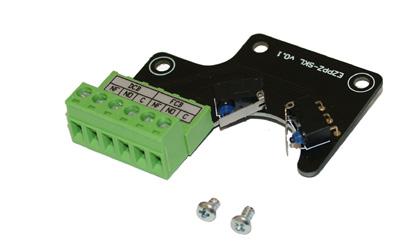

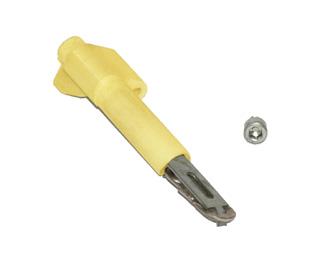

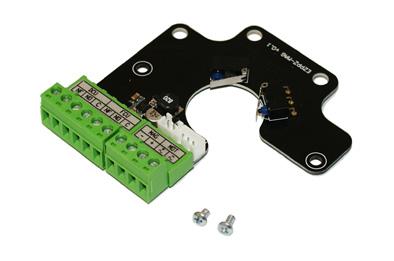

34 SERVISNI PAKET Opis Kod Ručno upravljana zaklopka Osigurač dvostruki kontakt S komplet FD-JHERM-72 FD-S-KIT 4-kontakt S2 komplet FD-DS-KIT Solenoid Solenoidni elektromagnetski komplet FD-EMS-KIT Solenoidni elektromagnetski komplet FD-EMP-KIT ODRŽAVANJE - Jednom godišnje ispitati zaklopku - Nakon svake intervencije očistiti prašinu, a posebno solenoid i njegovu pomičnu ploču - Provjeriti da li su električni priključci zategnuti 34
