1 Olicon s.r.o. prevádzka Kap. Nálepku 6, Prešov, ICO : , DIC: Obchodný register :Okresného súdu Prešov oddiel: SRo, vložka: 20730/P Kontakt: Tel.: , olicon@olicon.sk Projektové hodnotenie energetickej hospodárnosti budovy Vypracoval : Zodpovedný projektant: Ing. Vladimír Oleár Ing. Vladimír Oleár, autorizovaný stavebný inžinier Prešov,09/2015 1

2 OBSAH Tepelno-technické posúdenie stavby- 1. ZÁKLADNÉ ÚDAJE ZÁKLADNÉ ÚDAJE O STAVEBNÝCH KONŠTRUKCIÁCH A OBJEKTE JESTVUJÚCI STAV NAVRHOVANÝ STAV TEPELNOTECHNICKÉ POSÚDENIE OBJEKTU KRITÉRIUM MINIMÁLNYCH TEPELNOIZOLAČNÝCH VLASTNOSTÍ VÝPOČET A POSÚDENIE TEPELNOTECHNICKÝCH PARAMETROV PÔVODNÝCH OBALOVÝCH KONŠTRUKCII Obvodový plášť Strop nad vykurovaným prostredím Sk1-byty Strop nad nevykurovaným priestorom SP1 -pivnice Výplňové konštrukcie VK Zhodnotenie tepelnoizolačných vlastností pôvodných stavebných konštrukcií VÝPOČET A POSÚDENIE TEPELNOTECHNICKÝCH PARAMETROV OBALOVÝCH KONŠTRUKCII PO NAVRHOVANÝCH ÚPRAVÁCH Obvodový plášť Strop nad vykurovaným prostredím Sk1-byty Strop nad nevykurovaným priestorom SP1 -pivnice Zhodnotenie tepelnoizolačných vlastností stavebných konštrukcií po navrhovaných úpravách KRITÉRIUM MINIMÁLNEJ VÝMENY VZDUCHU Jestvujúci stav Navrhovaný stav HYGIENICKÉ KRITÉRIUM Detail: Nárožie bytového domu (izotermy) Detail: Strop suterénu a obvodový plášť (izotermy) Detail: Podstrešná rímsa (izotermy) Detail: Styk obvodového plášťa a okna (izotermy) ENERGETICKÉ KRITÉRIUM Zhodnotenie energetického kritéria (jestvujúci stav) Zhodnotenie energetického kritéria (navrhovaný stav) POTREBA TEPLA NA VYKUROVANIE Q H ( KWH/ROK) PRIEMERNÝ SÚČINITEĽ PRECHODU TEPLA BUDOVY POŽIADAVKY VYHLÁŠKY 364/ ZÁVER PRÍLOHA

3 1. ZÁKLADNÉ ÚDAJE Stavba: Miesto stavby: Investor: Bytový dom ul. Mieru Sabinov Vlastníci bytov v zastúpení správcom Jestvujúci stav Merná plocha objektu: 950,61 m 2 Vykurovaný objem: 2859,75 m 3 Navrhovaný stav Merná plocha objektu: 978,21 m 2 Vykurovaný objem: 3053,64 m 3 Klimatické údaje normalizované hodnotenie Nadmorská výška: 320 m.n.m. Výpočtová teplota vnútorného vzduchu: θ i - = 20 C Výpočtová teplota vonkajšieho vzduchu: θ e = - 15 C Výpočtová relatívna vlhkosť vonkajšieho vzduchu: φ e = 84 % Výpočtová relatívna vlhkosť vnútorného vzduchu: φ i = 50 % Použité informácie projektová dokumentácia jestvujúceho stavu STN , 2,3 a 4 STN EN ISO , STN EN ISO , STN EN ISO 6946, a pod. software 3

4 2. ZÁKLADNÉ ÚDAJE O STAVEBNÝCH KONŠTRUKCIÁCH A OBJEKTE 2.1 JESTVUJÚCI STAV Predmetný objekt je typický BD s 3 nadzemnými podlažiami a jedným podzemným podlažím, ktoré je zapustené z ½ svojej výšky pod terénom. Obvodový plášť je murovaný z plnej pálenej tehly hr.: 450 mm štítové steny sú zateplené EPS F70 hr.: 50 mm Stropná konštrukcia nad spoločnými priestormi a pivnicami je tvorená železobetónovou monolitickou doskou hr.: 160 mm Stropná konštrukcia nad bytmi je tvorená nosníkmi a vložkami PLM výšky 290 mm Konštrukčná výška typického podlažia je 2,85 m 2.2 NAVRHOVANÝ STAV Zateplenie a povrchová úprava obvodového plášťa kontaktným zatepľovacím systémom(kzs) s tepelnou izoláciou na báze EPS NEO hr.: 120 mm. Zateplenie stropnej konštrukcie nad bytmi 3.NP tepelnou izoláciou na báze minerálnej vlny hr.: 240 mm. Zateplenie a povrchová úprava stropu nad nevykurovanými časťami suterénu tepelnou izoláciou kombidoskami KD 100 hr.: 100 mm 3. TEPELNOTECHNICKÉ POSÚDENIE OBJEKTU Tepelnotechnické posúdenie stavby pozostáva zo štyroch kritérií: - kritérium minimálnych tepelnoizolačných vlastností stavebných konšt. - kritérium minimálnej výmeny vzduchu, - hygienické kritérium, - energetické kritérium. 3.1 KRITÉRIUM MINIMÁLNYCH TEPELNOIZOLAČNÝCH VLASTNOSTÍ Na účely hodnotenia tepelnoizolačných vlastností konštrukcií sa definujú ich niektoré základné vlastnosti. Tepelnotechnické vlastnosti sú porovnávané s hodnotami odporúčanými STN : 2002 pre nové budovy. Legenda použitého označenia stavebných konštrukcií: OP1 OP2 SK1 SP1 VK- obvodová stena (plná pálena tehla hr.: 450 mm) obvodová stena štítová (plná pálena tehla hr.: 450 mm+ EPS F70 hr.: 50 mm) stropná konštrukcia nad bytmi ( do podkrovia) stropná konštrukcia nad nevykurovaným priestorom (strop suterénu) výplňové konštrukcie transparentné konštrukcie: okná a dvere 4. VÝPOČET A POSÚDENIE TEPELNOTECHNICKÝCH PARA- METROV PÔVODNÝCH OBALOVÝCH KONŠTRUKCII Obvodový plášť Obvodová stena OP1 4

5 Typ: Zvislá konštrukcia - tepelný tok vodorovne, do exteriéru Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1 Vnútorná omietka VC 0,010 0,990 19,0 2 Plná pálená tehla 0,450 0,800 8,5 3 Vonkajšia omietka VC 0,010 0,990 19,0 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,32 W/m2K Vypočítaná hodnota: U = 1,33 W/m2K 1,33 >0,32 NE Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv Ročné množstvo zkondenzovanej vodnej pary Gk = 2,520 kg/m2,rok Ročné množstvo vyparitelnej vodnej pary Gv = 2,380 kg/m2,rok 2,520 > 2,380 NE 2,520 > 0,5 NE 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,5 kg/m2,rok Obvodová stena OP2 Typ: Zvislá konštrukcia - tepelný tok vodorovne, do exteriéru Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1. Vnútorná omietka VC 0,010 0,990 19,0 2. Plná pálená tehla 0,450 0,800 8,5 3. Vonkajšia omietka VC 0,010 0,990 19,0 4. Lepiaca hmota vystužená 0,003 0,870 77,0 5. Silikónová omietka 0,003 0,870 77,0 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,32 W/m2K Vypočítaná hodnota: U = 0,49 W/m2K 0,49 >0,32 NE Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv 5

6 Ročné množstvo zkondenzovanej vodnej pary Gk = 0,07 kg/m2,rok Ročné množstvo vyparitelnej vodnej pary Gv = 7,485 kg/m2,rok 0,07 > 7,485 NE 0,07 > 0,5 NE 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,5 kg/m2,rok Strop nad vykurovaným prostredím Sk1-byty Typ: Vodorovná konštrukcia - tepelný tok zdola nahor Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1 Vnútorná omietka VC 0,010 0,990 19,0 2 Vložky PLM 0,290 1,100 23,0 3 Cementový poter 0,050 1,160 19,0 4 Škvára 0,100 0,270 3,0 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,20 W/m2K Vypočítaná hodnota: U = 1,21 W/m2K 1,21 > 0,20 NE Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv Pri výpočtovej teplote konštrukcii nedochádza ku kondenzácii 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,1 kg/m2,rok Strop nad nevykurovaným priestorom SP1 -pivnice Typ: Vodorovná konštrukcia - tepelný tok zhora dole Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1. Dlažba keramická 0,010 1, ,0 2. Cem. mazanina 0,010 1,160 19,0 3. Cementový poter 0,060 1,160 19,0 4. A 500 H 0,001 0, ,0 5. Tepelná izolácia 0,020 0,064 3,0 6. Železobetón 0,160 1,580 29,0 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla 6

7 U Un Požiadavka : Un = 0,75 W/m2K Vypočítaná hodnota: U = 1,50 W/m2K 1,50 > 0,75 NE Poznámka: Spoločné a pivničné priestory čiastočne pod terénom majú výpočtovú teplotu vnútorného vzduchu θ i = 0 [ C]. Podľa tab.4 je normová hodnota U pre stropy s tepelným tokom zhora nadol medzi vnútornými priestormi s rozdielnou teplotou vnútorného vzduchu do 20 K rovná 0,75 W/(m 2.K) Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv V konšrukcii nedochádza pri ext. výpočt. teplote ku kondenzácii. 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,5 kg/m2,rok Výplňové konštrukcie VK Vstupné brány sú vymenné za hlinikové s izolačným dvojsklom. Súčiniteľ prechodu tepla U = 1,7 W/m 2 K (U =1,1 W/m 2 K) Súčiniteľ prievzdušnosti i = 1, [m 2./s.Pa 0,67 ] Vymenené okenné a dverné konštrukcie sú plastové so zasklením s izolačným dvojsklom. Súčiniteľ prechodu tepla U = 1,7 W/m 2 K (U zask min. =1,1 W/m 2 K) Súčiniteľ prievzdušnosti i = 1, [m 2./s.Pa 0,67 ] 4.1.5Zhodnotenie tepelnoizolačných vlastností pôvodných stavebných konštrukcií Pol. Konštrukcia U U N HODNOTENIE č. [ W.m 2.K -1 ] [ W.m 2.K -1 ] 1 OP1 -obvodová stena hr.:450 mm 1,33 0,32 Nevyhovuje OP2 -obvodová stena hr.:450 mm +EPS 0,49 0,32 Nevyhovuje F70 Hr.: 50 mm 2 SK1- Strop nad vykurovaným priestorom 1,21 0,20 Nevyhovuje byty 3 SP1- Strop nad nevykurovaný priestorom 1,50 0,75 Nevyhovuje pivnice 4 VK výplňové konštrukcie, pôvodné okná drevené 1,70 1,40 nevyhovuje Legenda: U súčiniteľ prechodu tepla navrhovanej stavebnej konštrukcie U N odporúčaná hodnota súčiniteľa prechodu tepla stavebnej konštrukcie stanovenej normou STN

8 5. VÝPOČET A POSÚDENIE TEPELNOTECHNICKÝCH PARA- METROV OBALOVÝCH KONŠTRUKCII PO NAVRHOVANÝCH ÚPRAVÁCH Obvodový plášť Obvodová stena OP 1 Typ: Zvislá konštrukcia - tepelný tok vodorovne, do exteriéru Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1. Vnútorná omietka VC 0,010 0,990 19,0 2. Plná pálená tehla 0,450 0,800 8,5 3. Vonkajšia omietka VC 0,010 0,990 19,0 4. EPS NEO 0,120 0,032 20,0 5. Lepiaca hmota vystužená 0,003 0,870 77,0 6. Povrchová omietka 0,003 0,870 77,0 Hodnotenie podľa STN tab. 3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,32 W/m2K Vypočítaná hodnota: U = 0,22 W/m2K 0,22<0,32 Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv Ročné množstvo zkondenzovanej vodnej pary Gk = 0,005 kg/m2,rok Ročné množstvo vyparitelnej vodnej pary Gv = 7,313 kg/m2,rok 0,005 <7,313 0,005 < 0,5 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,5 kg/m2,rok Strop nad vykurovaným prostredím Sk1-byty Typ: Vodorovná konštrukcia - tepelný tok zdola nahor Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1. Vnútorná omietka VC 0,010 0,990 19,0 2. Vložky PLM 0,290 1,100 23,0 3. Cementový poter 0,050 1,160 19,0 4. Parozábrana 0, , ,0 5. Minerálna vlna 0,240 0,042 1,20 8

9 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,20 W/m2K Vypočítaná hodnota: U = 0,16 W/m2K 0,16 < 0,20 Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv Pri výpočtovej teplote konštrukcii nedochádza ku kondenzácii 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,1 kg/m2,rok Strop nad nevykurovaným priestorom SP1 -pivnice Typ: Vodorovná konštrukcia - tepelný tok zhora dole Skladba konštrukcie: Čislo Názov vrstvy d [m] Lambda [W/mK] Mi [-] 1. Dlažba keramická 0,010 1, ,0 2. Cem. mazanina 0,010 1,160 19,0 3. Cementový poter 0,060 1,160 19,0 4. A 500 H 0,001 0, ,0 5. Tepelná izolácia 0,020 0,064 3,0 6. Železobetón 0,160 1,580 29,0 7. KD 100 0,100 0,044 50,0 Hodnotenie podľa STN tab.3 na maximálnu hodnotu súčiniteľa prechodu tepla U Un Požiadavka : Un = 0,75 W/m2K Vypočítaná hodnota: U = 0,34W/m2K 0,34 < 0,95 Poznámka: Spoločné a pivničné priestory čiastočne pod terénom majú výpočtovú teplotu vnútorného vzduchu θ i = 0 [ C]. Podľa tab.4 je normová hodnota U pre stropy s tepelným tokom zhora nadol medzi vnútornými priestormi s rozdielnou teplotou vnútorného vzduchu do 20 K rovná 0,75 W/(m 2.K) Hodnotenie podľa STN čl. 4 Šírenie vlhkosti v konštrukcii: Gk Gv V konšrukcii nedochádza pri ext. výpočt. teplote ku kondenzácii. 1. Skondenzovaná vodná para nesmie ohroziť funkciu konštrukcie 2. Ročná bilancia vodnej pary musí byť aktívna, tj. Gk<Gv (Ma,vysl=0) 3. Množstvo kondenzátu musí byť Gk (Ma) < 0,5 kg/m2,rok 9

10 5.1.4 Zhodnotenie tepelnoizolačných vlastností stavebných konštrukcií po navrhovaných úpravách Pol Konštrukcia. č. 1 OP1 -obvodová stena hr.:450 mm+ti EPS 70 NEO 120 mm 2 SK1- Strop nad vykurovaným priestorom (byty ) 3 SP1- Strop nad nevykurovaný priestorom +KD 100(suterén) U [ W.m 2.K -1 ] U N [ W.m 2.K -1 ] HODNOTENIE 0,22 0,32 Vyhovuje 0,16 0,20 Vyhovuje 0,34 0,75 Vyhovuje 6. KRITÉRIUM MINIMÁLNEJ VÝMENY VZDUCHU 6.1 Jestvujúci stav Potrebné údaje k výpočtu: Podmienka n > n N Vykurovaný objem: 2859,75 m 3 Nové okná a dvere 1, [ m 2 / m.s.pa 0,67 ] Dĺžka špár: okien a dverí 471,96 m Výpočet infiltrácie: 4 i. l (1, ,96 ) n = = 0,42 1 V 2859,75 n N = 0,5 1 / h vl / b Porovnanie: n > n N 0,42 < 0,5 nespĺňa podmienku Posudzovaný bytový dom nespĺňa podmienku prirodzenej infiltrácie. Uvažujeme s výmenou vzduchu n= 0,50 1/h 6.2 Navrhovaný stav h Potrebné údaje k výpočtu: Podmienka n > n N Vykurovaný objem: 3053,64 m 3 Nové okná a dvere 1, [ m 2 / m.s.pa 0,67 ] Dĺžka špár: okien a dverí 471, 96 m Výpočet infiltrácie: 4 i. l (1, ,96) n = V 3053,64 n N = 0,5 1 / h vl = 0,391/ b Porovnanie: n > n N 0,39 < 0,50 nespĺňa podmienku Posudzovaný bytový dom nespĺňa podmienku prirodzenej infiltrácie. Uvažujeme s výmenou vzduchu n= 0,50 1/h h 10

11 7. HYGIENICKÉ KRITÉRIUM θ si θ si. N θ si - teplota na vnútornom povrchu stavebnej konštrukcie [ C ] θ si,n - kritická teplota na vnútornom povrchu konštrukcie pre rast plesní [ C ] θ si, N = θ si, 80 + θ si ( priemerná teplota vnútorného vzduchu: 20 C, pri neprerušovanom vykurovaní) θ = 12,6 C si,80 t. z.: kritická relatívna vlhkosť pre rast plesní je 80 % a kritická teplota pre rast plesní pre hi < 8,0 θ = 0,5 θ si.n je 13,1 C pre hi > 8,0 si = 0,2 θ si.n je 12,8 C θsi podlažia s bytovými jednotkami minimálna vnútorná povrchová teplota musí byť vyššia ako teplota rosného bodu, pre vylúčenie povrchovej kondenzácie, teplota rosného bodu θ dp = 9,26 C φ i = 50 % θi = 20 C minimálna vnútorná povrchová teplota musí byť vyššia ako kritická povrchová teplota na vznik plesní zodpovedajúca 80% relatívnej vlhkosti vzduchu v tesnej blízkosti povrchu stavebnej konštrukcie teplota na vylúčenie rizika vzniku plesní teplota pre riziko vzniku plesní θ Si,8O = 12,6 C φ i = 50 % θi = 20 C bezpečnostná prirážka. θsi = 0,5 K pre vykurovanie neprerušované čl.3 θsi θsi,n = θ Si,8O + θ Si [ C] θsi 12,6+ 0,5 [ C] θsi 13,1 [ C] 11

12 7.1 Detail: Nárožie bytového domu (izotermy) Pôvodná konštrukcia - nárožie bytového domu. Plná pálená tehla 450 mm bez zateplenia. 4,3 [ C] < 13,10 [ C] Pôvodná konštrukcia nárožia nespĺňa normovú požiadavku. Navrhované riešenie - nárožie bytového domu. Plná pálená tehla hr.: 450 mm zateplené kontaktným zatepľovacím systémom s tepelnou izoláciou z EPS 70 neo hr.: 120 mm. 15,1 [ C] >13,10 [ C] Zateplená konštrukcia spĺňa normovú požiadavku. V kritických miestach na vnútornom povrchu je po navrhovanej obnove splnená požiadavka na minimálnu teplotu povrchu. 12

13 7.2 Detail: Strop suterénu a obvodový plášť (izotermy) Pôvodná konštrukcia styk vnútornej stropnej konštrukcie s obvodovým plášťom. Konštrukcie nie sú zateplené. 8,4 [ C] < 13,10 [ C] Pôvodná konštrukcia nespĺňa normovú požiadavku. Navrhované riešenie - styk vnútornej stropnej konštrukcie zateplenej zospodu KD 100 hr.:100 mm. Obvodový plášť zatepleny KZS s EPS NEO hr.: 120 mm 14,2 [ C] >13,10 [ C Zateplená konštrukcia spĺňa normovú požiadavku. V kritických miestach na vnútornom povrchu je po navrhovanej obnove splnená požiadavka na minimálnu teplotu povrchu. 13

14 7.3 Detail: Podstrešná rímsa (izotermy) Pôvodná konštrukcia styk vnútornej stropnej konštrukcie s obvodovým plášťom. Stop je zateplený násypom zo škvary a obvodový plášť bez zateplenia 7,4 [ C] < 13,10 [ C] Pôvodná konštrukcia nespĺňa normovú požiadavku. Navrhované riešenie - styk vnútornej stropnej konštrukcie zateplenej mineralnou vlnou hr mm nadmurovka vnútornej strany KD 50 hr.: 50 mm z vonkajšej strany KD 50 hr.: 50mm Rímsa z vrchnej strany KD 50 hr.: 50 mm celo rímsy a spodná hrana EPS F 70 hr.: 50 mm A obvodový plášť KZS EPS NEO hr.: 120 mm 13,4 [ C] >13,10 [ C Zateplená konštrukcia spĺňa normovú požiadavku. V kritických miestach na vnútornom povrchu je po navrhovanej obnove splnená požiadavka na minimálnu teplotu povrchu. 14

15 7.4 Detail: Styk obvodového plášťa a okna (izotermy) Pôvodná konštrukcia - ostenie. Murivo z plnej pálenej tehly hr.: 450 mm bez zateplenia. 3,0 [ C] < 9,26 [ C] Pôvodná konštrukcia nárožia nespĺňa normovú požiadavku. Navrhované riešenie - ostenie murivo plná pálená tehla hr.: 450 mm zateplené kontaktným zatepľovacím systémom s tepelnou izoláciou z EPS NEO hr.: 120 mm.a ostenie EPS F 70 hr.: 20 mm 12,3 [ C] >9,26 [ C] Zateplená konštrukcia spĺňa normovú požiadavku. V kritických miestach na vnútornom povrchu je po navrhovanej obnove splnená požiadavka na minimálnu teplotu povrchu. 15

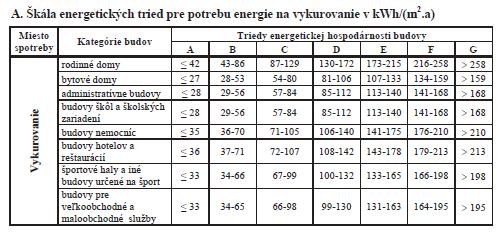

16 8. ENERGETICKÉ KRITÉRIUM Tepelno-technické posúdenie stavby- 8.1 Zhodnotenie energetického kritéria (jestvujúci stav) Q H,nd Q H,nd,N 148,5 kwh/(m 2.a) < 63,58 kwh/(m 2.a) NE 8.2 Zhodnotenie energetického kritéria (navrhovaný stav) Q H,nd Q H,nd,N 47,9 kwh/(m 2.a) < 62,86 kwh/(m 2.a) Výpočtová úspora (stanovená metodikou STN ) predstavuje 67,8 % 9. POTREBA TEPLA NA VYKUROVANIE Q h ( kwh/rok) Potreba tepla na vykurovanie pôvodné riešenie Q h = ,7 kwh/rok Potreba tepla na vykurovanie navrhovaný stav Q h = ,5 kwh/rok 10. PRIEMERNÝ SÚČINITEĽ PRECHODU TEPLA BUDOVY Priemerný súčiniteľ prechodu tepla obalových konštrukcií budovy zohľadňuje vplyv veľkosti a tepelnotechnických vlastností stavebných konštrukcií ovplyvnených veľkosťou a členením budovy vyjadrených faktorom tvaru budovy pre rôzne úrovne potreby tepla na vykurovanie. Faktor tvaru budovy Uem=H t /A W/(m2.K) Požadované hodnoty Porovnanie Jestvujúci stav 0,49 1,21 0,49 Nevyhovuje Navrhovaný stav 0,48 0,36 0,49 Vyhovuje 11. POŽIADAVKY VYHLÁŠKY 364/2012 Miesto spotreby na vykurovanie projektové riešenie Potreba energie na vykurovanie stav QH,nd Kategória Jestvujúci stav 148,5 F Navrhovaný stav 47,9 B 16

17 12. ZÁVER Požiadavka podľa 364/2012 odst. 13: Minimálne požiadavky určené ako horná hranica energetickej triedy B pre globálny ukazovateľ musia dosiahnuť nové budovy a významne obnovované budovy. Ak to nie je pri významne obnovovanej budove technicky, funkčne a ekonomicky uskutočniteľné, stavebné konštrukcie a prvky tvoriace ich časť, ktoré vytvárajú obalovú konštrukciu budovy, musia spĺňať aspoň požiadavky určené podľa technickej normy STN pre jednotlivé energetické úrovne výstavby. Bytový dom spĺňa tri z minimálnych požiadaviek tepelnotechnických vlastností stavebných konštrukcií v zmysle normy STN :2012 Funkčné vlastnosti. Nie je splnené kritérium minimálnej výmeny vzduchu v miestnosti, preto sú okenné rámy vybavené vetracími štrbinami, je odporúčané častejšie krátkodobé vetranie miestností počas dňa v zmysle hygienickej výmeny vzduchu. Merná potreba tepla na vykurovanie bytového domu po navrhovaných stavebných úpravách je Q H,nd = 47,9 kwh/(m 2.a) Normalizovaná hodnota mernej potreby tepla na vykurovanie bytového domu Q H,nd,N = 62,8 kwh/(m 2.a) Q H,nd <Q H,nd,N Merná potreba tepla na vykurovanie bytového domu po stavebných úpravách v danom rozsahu vyhovuje. Projektové hodnotenie bolo vykonané podľa vyhlášky č.364/2012z.z., ktorou sa ustanovujú podrobnosti o výpočte energetickej hospodárnosti budov. Potreba tepla na vykurovanie Q h ( kwh/rok výpočtová úspora predstavuje 67,8 % Objekt po navrhovaných stavebných úpravách bude spĺňať minimálne požiadavky a zatriedi sa do energetickej triedy B. Po navrhovaných stavebných úpravách je nutné zrealizovať hydraulické vyregulovanie vykurovacej sústavy. 13. PRÍLOHA 17
