1 Konvertori Embederi / De-embederi Professional and broadcast video/audio equipment Živka Davidovića Beograd Srbija ; sams@sams.rs

2 ANALOGNI VIDEO I 4CH ANALOGNI AUDIO KONVERTOR SA FS I EMBEDEROM - Konvertuje YUV, RGB, YC ili CVBS u digitalni video - 12/10bit procesiranje, 4x oversampling - Petolinijski adaptivni 3D comb filter - AGC / CTI / DNR - Automatsko podešavanje YUV pixel timing - Audio embeder sa podešavanjem ulaznog nivoa - 12, 15, 18 ili 24dB - Balansirani analogni audio ulazi - 24bit / 48khz / 4ch semplovanje i procesiranje AVA 12EF AVA-12ef konvertuje kompozitni ili komponentni analogni video u SDI. AVA-12ef poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) ulazima, ovaj uređaj je idealan za konvertovanje svih tipova analognog videa. Napredni i veoma prilagodljiv digitalni izlaz, omogućava kvalitetno konvertovanje u referisanim sistemima. 12bit 4x oversampling omogućava A/D konverziju visokih performansi za 10bit izlaz. Inteligentan sistem podešavanja digitalnih filtera obezbeđuje pun frekventni odziv, čak i kod kompozitnog signala. Fiksna 54MHz frekvencija ADC-a i magistrale za sve opcije, omogućava veoma preciznu obradu i digitalno filtriranje. AVA-12ef je embeder visokog kvaliteta, osmišljen da insertuje četiri analogna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. Uređaj za SRU-306, sa 6 modula + PSU 2

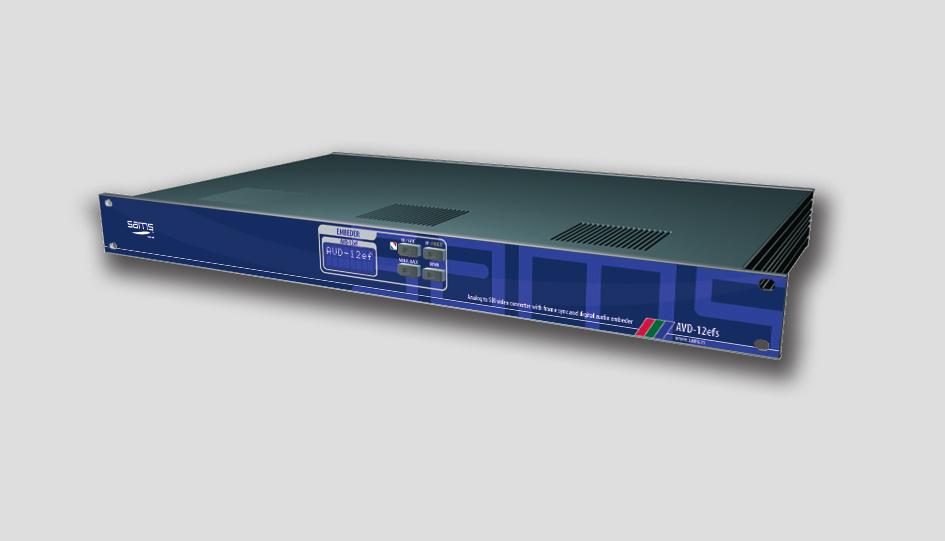

3 ANALOGNI VIDEO I DIGITALNI AUDIO KONVERTOR SA FS I EMBEDEROM - Konvertuje YUV, RGB, YC ili CVBS u digitalni video - 12/10bit procesiranje, 4x oversampling - Petolinijski adaptivni 3D comb filter - AGC / CTI / DNR - Automatsko podešavanje YUV pixel timing - Audio embeder - Balansirani analogni audio ulazi - 24bit / 48khz / 4ch semplovanje i procesiranje AVD 12EF AVD-12ef konvertuje kompozitni ili komponentni analogni video u SDI. AVD-12ef poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) ulazima, ovaj uređaj je idealan za konvertovanje svih tipova analognog videa. Napredni i veoma prilagodljiv digitalni izlaz, omogućava kvalitetno konvertovanje u referisanim sistemima. 12bit 4x oversampling omogućava A/D konverziju visokih performansi za 10bit izlaz. Inteligentan sistem podešavanja digitalnih filtera obezbeđuje pun frekventni odziv, čak i kod kompozitnog signala. Fiksna 54MHz frekvencija ADC-a i magistrale za sve opcije, omogućava veoma preciznu obradu i digitalno filtriranje. AVD- 12ef je embeder visokog kvaliteta, osmišljen da insertuje dva 24-bitna digitalna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. Uređaj za SRU-306, sa 6 modula + PSU 3

4 ANALOGNO U DIGITALNI KONVERTOR SA FREJM SINHRONAIZEROM - Konvertuje YUV, RGB, YC ili CVBS u digitalni video - 12/10bit procesiranje, 4x oversampling - Petolinijski adaptivni 3D comb filter - Integrisana tri 54MHz: Noise Shaped Video, 12-bit AD konvertor i 4 x Oversampling - Integrisana automatska kontrola pojačanja sa adaptivnim peak white mode - AGC / CTI / DNR - Automatsko podešavanje YUV pixel timing - Detekcija prisutnosti dolaznog signala AD 12FS AD-12fs konvertuje kompozitni ili komponentni analogni video u SDI. AD-12 poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) ulazima, ovaj uređaj je idealan za konvertovanje svih tipova analognog videa. Napredni i veoma prilagodljiv digitalni izlaz, omogućava kvalitetno konvertovanje u referisanim sistemima. 12bit 4x oversampling omogućava A/D konverziju visokih performansi za 10bit izlaz. Inteligentan sistem podešavanja digitalnih filtera obezbeđuje pun frekventni odziv, čak i kod kompozitnog signala. Fiksna 54MHz frekvencija ADC-a i magistrale za sve opcije, omogućava veoma preciznu obradu i digitalno filtriranje. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. Zadnji konektor ADCV-8 Uređaj za SRU-306, sa 6 modula + PSU 4

5 DIGITALNO U ANALOGNI KONVERTOR SA FS I DEEMBEDEROM - Konvertuje digitalni video u YUV / RGB / YC i CVBS - Sinhronisani digitalni izlaz - Snima 4 različita podešavanja - Kompletno ProcAmp podešavanje - Jitter cleaner - PAL CVBS kolor frejmovanje i podešavanje faze - Omogućava Clean Switch na SDI svičerima i matricama, RP Audio deembeder - Balansirani analogni audio izlazi - 24bit / 48khz / 4ch semplovanje i procesiranje DAVA 12DF DAVA-12df konvertuje kompozitni digitalni video signal u kompozitni ili komponentni analogni. DAVA-12df poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DAVA-12df je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) izlazima, ovaj uređaj je idealan za konvertovanje i sinhronizacije u sve tipove analognog, kao i sinhronizacije digitalnog videa. Kompletno ProcAmp kontrola izlaznog signala je omogućena za sve formate sa podešavanjem: Horisontal i Vertical Blanking, Horisontal i Vertical Position, SC Phase, Color Framing, Luma, Color, Pedestal, Sharpness, YC kašnjenje itd. DAVA-12df je deembeder visokog kvaliteta, osmišljen da odvoji četiri 24-bitna audio signala iz digitalnog videa i konvertuje ih u analogne. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. Uređaj za SRU-306, sa 6 modula + PSU 5

6 DIGITALNO U ANALOGNI KONVERTOR SA FS I DEEMBEDEROM - Konvertuje digitalni video u YUV / RGB / YC i CVBS - Sinhronisani digitalni izlaz - Snima 4 različita podešavanja - Kompletno ProcAmp podešavanje - Jitter cleaner - PAL CVBS kolor frejmovanje i podešavanje faze - Omogućava Clean Switch na SDI svičerima i matricama, RP Audio deembeder - Balansirani / nebalansirani AES digitalni audio izlazi - 24bit / 48khz / 2ch semplovanje i procesiranje DAVD 12DF DAVD-12df konvertuje kompozitni digitalni video signal u kompozitni ili komponentni analogni. DAVD-12df poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DAVD-12df je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) izlazima, ovaj uređaj je idealan za konvertovanje i sinhronizacije u sve tipove analognog, kao i sinhronizacije digitalnog videa. Kompletno ProcAmp kontrola izlaznog signala je omogućena za sve formate sa podešavanjem: Horisontal i Vertical Blanking, Horisontal i Vertical Position, SC Phase, Color Framing, Luma, Color, Pedestal, Sharpness, YC kašnjenje itd. DAVD-12df je deembeder visokog kvaliteta, osmišljen da odvoji dva 24-bitna audio signala iz digitalnog videa. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Audio izlazi su AES/EBU 110Ω ili 75Ω. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. Uređaj za SRU-306, sa 6 modula + PSU 6

7 - Konvertuje digitalni video u YUV / RGB / YC i CVBS - Reklokovan digitalni izlaz - Snima 4 različita podešavanja - Kompletno ProcAmp podešavanje - Jitter cleaner - PAL CVBS kolor frejmovanje i podešavanje faze DIGITALNO U ANALOGNI KONVERTOR SA FS DA 12FS DA-12fs konvertuje kompozitni digitalni video signal u kompozitni ili komponentni analogni. DA-12fs poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima.. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) izlazima, ovaj uređaj je idealan za konvertovanje i sinhronizaciju u sve tipove analognog videa. Kompletno ProcAmp kontrola izlaznog signala je omogućena za sve formate sa podešavanjem: Horisontal i Vertical Blanking, Horisontal i Vertical Position, SC Phase, Color Framing, Luma, Color, Pedestal, Sharpness, YC kašnjenje itd. Prednja strana Zadnja strana Zadnji konektor ADCV-8 Uređaj za SRU-306, sa 6 modula + PSU 7

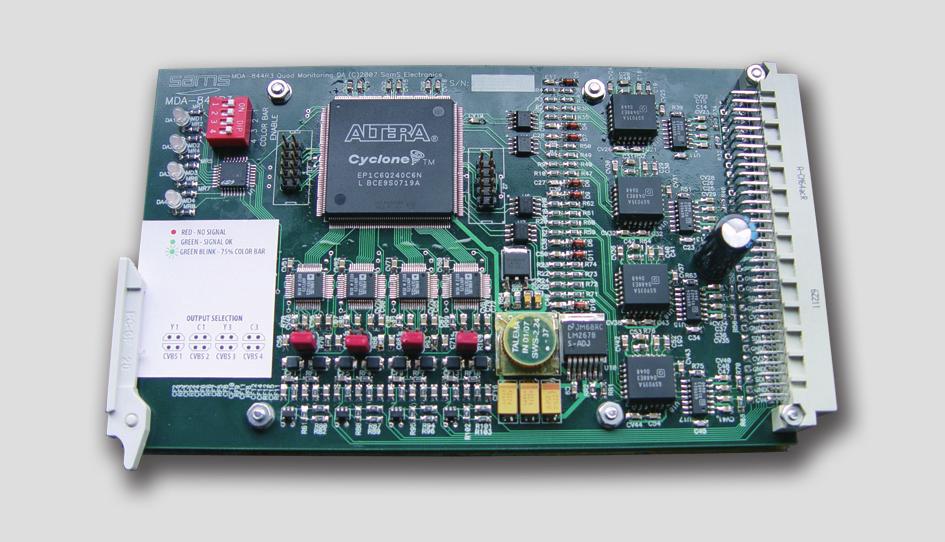

8 4x 8/10bit DIGITALNO U ANALOGNI KONVERTOR ZA MONITORING MDA kanala za monitoring - 24 kanala za monitoring u SRU Podržava PAL i NTSC - 8-bit konverzija sa 10-bit DAC sa specijalnim filterima za redukciju grešaka - Dostupan kolor bar test sa ispravnim dolaznim signalom - Indikator dolaznog signala (po kanalu) - Ulazna ekvivalizacija za kabl do 300m MDA-844 konvertuje digitalni signal u kompozitni ili YC video. Namenjen je za monitoring digitalnog signala na analognim monitorima. Sa oba, kompozitna i YC izlaza, uređaj je idealan za konverziju digitalnog video signala. 10/8 bit procesiranje omogućava da se uređaj koristi u najzahtevnijim emiterskim i profesionalnim sistemima. Digitalno filtriranje osigurava pun frekventni opseg čak i za kompozitni signal. Prednja strana Zadnja strana Zadnji konektor ADCV-8 Uređaj za SRU-306, sa 6 modula + PSU 8

9 8/10bit D/A KONVERTOR ZA MONITORING SA DISTRIBUCIONIM POJAČAVAČEM DVAM 2 - Multiformat distribucija i monitoring u jednoj kartici - 10-bit konverzija sa 8-bit DAC kao i sa specijalnim izlaznim filterom za sprečavanje smetnji - Kolor bar test mod dostupan sa ispravnim ulaznim signalom - Indikator LED dioda - Ulazna ekvivalizacija za 200m kabla - EDH (Error detection and handling) DVAM-2 konvertuje SDI u kompozitni, RGB, YUV ili YC analogni video. Namenjen je monitoringu i distribuciji SDI video signala. Uređaj umnožava SDI signal. Pored automatske ekvivalizacije i reklokinga, uređaj ispravlja greške u dolaznom video signalu. SDI distribucija se automatski podešava za sve signale do 540Mb uključujući i DVB-ASI. Prednja strana Zadnja strana Zadnji konektor ADCV-8 Uređaj za SRU-306, sa 6 modula + PSU 9

10 DIGITALNI VIDEO FS I 4CH ANALOGNI AUDIO EMBEDER - Sinhroniše digitalni video i embeduje analogni audio - Podešavanje nivoa audia: +12, +15, +18 i +24dB - Balansirani analogni audio ulazi - 24bit / 48khz / 4ch semplovanje i procesiranje DVA 12EF DVA-12ef poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DVA-12ef je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. DVA-12ef je embeder visokog kvaliteta, osmišljen da insertuje četiri analogna audio signala u digitalni video. Uređaj ima podešavanja audia: nivo, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. - Embeduje analogni audio u digitalni video - Jednostavno podešavanje na lokalnoj kontroli sa LCD displejom - Podešavanje nivoa audia: +12, +15, +18 i +24dB - Balansirani analogni audio ulazi - 24bit / 48khz / 4ch semplovanje i procesiranje - Mogućnost naknadnog dodavanja SDI sinhronizacije DIGITALNI VIDEO I 4CH ANALOGNI AUDIO EMBEDER DVA 12E DVA-12e je prilagodljiv audio embeder visokog kvaliteta, osmišljen da insertuje četiri analogna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Korisnik jednostavno podešava uređaj na lokalnoj kontroli sa LCD displejom. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. 10

11 DIGITALNI VIDEO FS I AES/EBU ILI SPDIF AUDIO EMBEDER - Sinhroniše SDI i embeduje digitalni audio - Audio embeder - Balansirani / nebalansirani digitalni audio ulazi - 24bit / 48khz / 2ch semplovanje i procesiranje DVD 12EF DVD-12ef poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i onda ga čita. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DVD-12ef je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. DVD-12ef je embeder visokog kvaliteta, osmišljen da insertuje dva 24-bitna digitalna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. - Embeduje digitalni audio u SDI - Jednostavno podešavanje na lokalnoj kontroli sa LCD displejom - Audio embeder - Balansirani / nebalansirani digitalni audio ulazi - 24bit / 48khz / 2ch semplovanje i procesiranje - Mogućnost naknadnog dodavanja SDI sinhronizacije DIGITALNI VIDEO I AES/EBU ILI SPDIF AUDIO EMBEDER DVD 12E DVD-12e je prilagodljiv audio embeder visokog kvaliteta, osmišljen da insertuje dva 24-bitna digitalna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Korisnik jednostavno podešava uređaj na lokalnoj kontroli sa LCD displejom. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. 11

12 (12bit procesiranje), auto EQ - Snima 4 različita podešavanja - Audio deembeder - Balansirani / nebalansirani AES digitalni audio izlazi - 24bit / 48khz / 2ch semplovanje i procesiranje DIGITALNI VIDEO U AES/EBU ILI SPDIF AUDIO DEEMBEDER DVD 12D DVD-12d je prilagodljiv audio deembeder visokog kvaliteta, osmišljen da odvoji dva 24-bitna digitalna audio signala iz digitalnog videa. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Korisnik jednostavno podešava uređaj na lokalnoj kontroli sa LCD displejom. (12bit procesiranje), auto EQ - Snima 4 različita podešavanja - Audio deembeder - Balansirani analogni audio izlazi - 24bit / 48khz / 4ch semplovanje i procesiranje DIGITALNI VIDEO I 4CH ANALOGNI AUDIO DEEMBEDER DVA 12D DVA-12d je prilagodljiv audio deembeder visokog kvaliteta, osmišljen da odvoji četiri 24-bitna audio signala iz digitalnog videa i konvertuje ih u analogne. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Korisnik jednostavno podešava uređaj na lokalnoj kontroli sa LCD displejom. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. 12

13 Prednja strana Zadnja strana KOMBINOVANI UREĐAJ EDA 12EDFS multiformat video AD / DA konvertor sa frejm sinhronaizerom i 4ch audio embederom / de-embederom - Konvertuje YUV, RGB, YC ili CVBS u digitalni video - 12/10bit procesiranje - Petolinijski adaptivni 3D comb filter - AGC / CTI / DNR - Automatsko podešavanje YUV pixel timing - Detekcija prisutnosti dolaznog signala - Audio embeder sa podešavanjem ulaznog nivoa - 12, 15, 18 ili 24dB - Balansirani analogni audio ulazi - 24bit / 48khz / 4ch semplovanje i procesiranje AVA 12EF AVA-12ef konvertuje kompozitni ili komponentni analogni video u SDI. AVA-12ef poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) ulazima, ovaj uređaj je idealan za konvertovanje svih tipova analognog videa. Napredni i veoma prilagodljiv digitalni izlaz, omogućava kvalitetno konvertovanje u referisanim sistemima. 12bit 4x oversampling omogućava A/D konverziju visokih performansi za 10bit izlaz. Inteligentan sistem podešavanja digitalnih filtera obezbeđuje pun frekventni odziv, čak i kod kompozitnog signala. Fiksna 54MHz frekvencija ADC-a i magistrale za sve opcije, omogućava veoma preciznu obradu i digitalno filtriranje. AVA-12ef je embeder visokog kvaliteta, osmišljen da insertuje četiri analogna audio signala u digitalni video. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. (12bit procesiranje), auto EQ - Konvertuje SDI U YUV / RGB / YC i CVBS - Sinhronisani digitalni izlaz - Omogućava Clean Switch na SDI svičerima i matricama, RP Snima 4 različita podešavanja - Kompletno ProcAmp podešavanje - Jitter cleaner - PAL CVBS kolor frejmovanje i podešavanje faze - Audio deembeder - Balansirani analogni audio izlazi - 24bit / 48khz / 4ch semplovanje i procesiranje DAVA 12DF DAVA-12df konvertuje kompozitni digitalni video signal u kompozitni ili komponentni analogni. DAVA-12df poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DAVA-12df je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. Sa oba dostupna, kompozitnim i komponentnim (Y, Cr, Cb ili RGB ili YC) izlazima, ovaj uređaj je idealan za konvertovanje i sinhronizacije u sve tipove analognog, kao i sinhronizacije digitalnog videa. Kompletno ProcAmp kontrola izlaznog signala je omogućena za sve formate sa podešavanjem: Horisontal i Vertical Blanking, Horisontal i Vertical Position, SC Phase, Color Framing, Luma, Color, Pedestal, Sharpness, YC kašnjenje itd. DAVA-12df je deembeder visokog kvaliteta, osmišljen da odvoji četiri 24-bitna audio signala iz digitalnog videa i konvertuje ih u analogne. Uređaj ima podešavanje nivoa, promenu audio faze i odabir mesta kanala. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. 13

14 - Visok kvalitet - 24 bit konverzija, 32 do 192 KHz sampling rate - Izlazni nivo od +9 do +24dBu max. za 0dbFS sa 1db pomeranja - 2ch digitalni ulaz - 4ch analogni izlaz - Mali džiter - Fino podešavanje izlaznog nivoa - Odabir ulaza: AES/EBU ili SPDIF - Led indikacija dolaznog signala DIGITALNO U ANALOGNI AUDIO KONVERTOR ADA 4 ADA-4 je kvalitetni digitalni dvokanalni u četvorokanalni analogni audio konvertor. Konverzija je 24 bitna a uređaj se automatski prilagođava dolaznom sampling rate i podržava od 32 do 192 KHz. Maksimalni izlazni nivo je od +9 do +24db i podešava se dip-svičom po 1db prema digitalnom od OdbFS.Ulaz može biti AES/EBU ili SPDIF. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. ADA-4s, prednja strana ADA-4s, zadnja strana NAPOMENA: Uređaj može se izraditi i u skraćenoj verziji ADA-2, jednokanalni digitalni u dvokanalni analogni audio konvertor. ADA-2s, prednja strana 14 ADA-2s, zadnja strana

15 ANALOGNO U DIGITALNI AUDIO KONVERTOR AAD 4 - Visok kvalitet - 24 bit konverzija, 48 / 96 / 192 KHz sampling rate - 24dBu max. ulazni nivo - 4ch analogni ulaz - 2ch digitalni izlaz - Mogućnost podizanja ulaznog nivoa 24dBU ili 18dBU - Automatski / ručni odabir reference BB / Dars / Free run / Word Clock (opciono) - Odabir izlaza: AES/EBU ili SPDIF AAD-4 je kvalitetni četvorokanalni analogni audio u digitalni dvokanalni konvertor. Konverzija je 24 bitna a uređaj ima mogućnost odabira sampling rate preko dip sviča: 48 / 96 / 192 KHz. Uređaj prihvata različite tipove ekternih referenci: Black Burst, DARS, Free run ili Word clock (opciono). Ulazni audio nivo se može podići za +6db. Maksimalni ulazni nivo je 24db. Izlaz može biti AES/EBU ili SPDIF. Modul se postavlja u SRU-306 3RU kućište, kapaciteta 6 modula. Takođe, uređaj se izrađuje u standalone verziji. AAD-4s, prednja strana AAD-4s, zadnja strana NAPOMENA: Uređaj može se izraditi i u skraćenoj verziji AAD-2, dvokanalni analogni audio u jednokanalni digitalni konvertor. AAD-2s, prednja strana 15

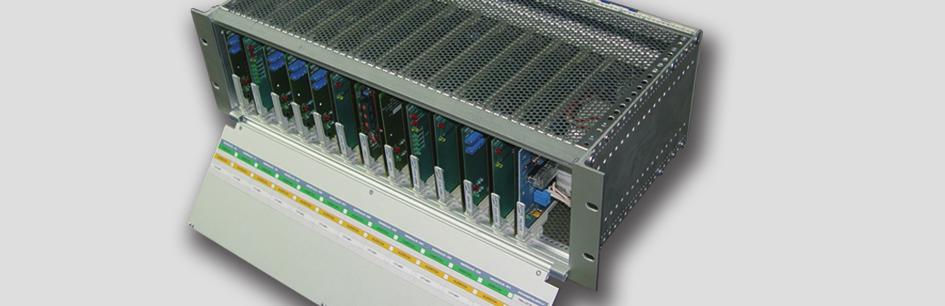

16 3RU 19 KUĆIŠTE SA 6 MESTA SRU Za 6 modula u 3RU 19 kućištu - Može se konfigurisati u bilo kojoj kombinaciji - Sistem obezbeđuje tri individualna uzemljenja (mains, chassis i OV) izveden na jedan konektor na zadnjoj strani kućišta - Ožičenje je potpuno eliminisano korišćenjem matične ploče koja vodi sve signale kao i napajanje na svaki modul SRU serija kućišta je 3RU 19, projektovana da podrži do 6 modula. Prednost je u mogućnosti kombinovanja različitih vrsta modula u istom kućištu u bilo kojoj konfiguraciji. Svi moduli su formata MALA EVROPA, 100x160mm i jednostavno se montiraju i demontiraju iz kućišta. Svi moduli imaju mogućnost zaključavanja u kućištu, što sprečava slučajne probleme sa kontaktima između modula i matične ploče. U kućištu je vrlo jednostavna promena konfiguracije, bilo da je u pitanju zamena istih, dodavanje novih ili razmeštanje postojećih. Vrata na kućištu mogu biti aluminijumska ili kliritna. Kućište sa zadnje strane ima mogućnost izbora masa. DIGITALNI VIDEO FREJM SINHRONAIZER DD 12FS - Sinhroniše SDI - 12/10bit procesiranje, 4x oversampling - Petolinijski adaptivni 3D comb filter - AGC / CTI / DNR - Automatsko podešavanje YUV pixel timing - Propušta, smrzava ili emituje test u slučaju nekorektnog video ulaza - Jednostavno podešavanje na lokalnoj kontroli sa LCD displejom - Omogućava CLEAN SWITCH na SDI svičerima i matricama DD-12fs sinhroniše digitalni video signal. DD-12fs poseduje frejm sinhronaizer, koji asinhroni video signal snima u memoriju i iščitava ga sinhrono sa eksternom referencom, kao i sa ostalim podešavanjima. Korisno je za sinhronisanje velikog broja eksternih signala sa signalima u TV stanici, ili za snimanje materijala iz amaterskog u profesionalni format. DD-12fs je tolerantan prema sinhronisanom sviču (RP 168), za smiren prelaz bez neprijatnih vizuelnih efekata kada se prelazi sa jednog izvora na drugi. Ovaj uređaj je idealan za sinhronisanje digitalnog videa. 16
