1 AESTUVER Univerzalna protupožarna ploča

2 AESTUVER - univerzalna protupožarna ploča Postupak ubrizgavanja vlakana AESTUVER građevinski materijal nove generacije Matrična izvedba uobičajenih građevinskih ploča je došla u pitanje prilikom razvoja AESTUVER ploča. Novim formuliranjem matrica je omogućeno da se uobičajene komponente, kao što su pijesak, cement i vlakna zamijene hightech-materijalima: umjesto pijeska, koji ima mnoge nedostatke za uporabu u protupožarnoj ploči, AESTUVER matrica je obogaćena granulatom ekspandiranog stakla, koji ima samo 1/10 bruto težine i znatno bolja građevinsko-fizikalna svojstva u odnosu na pijesak. Umjesto celuloznih ili plastičnih vlakana, za armiranje AESTUVER lakog betona sa staklenim vlaknima se koriste staklena vlakna otporna na alkalije, koja ploči daju veliku tlačnu čvrstoću i čvrstoću na vlak pri savijanju. AESTUVER postupak ubrizgavanja vlakana Dokazanim AESTUVER postupkom ubrizgavanja vlakana na raspolaganju je tehnika proizvodnje koja omogućuje ugradnju dužih staklenih vlakana. Ova vlakna imaju znatno bolja armaturna svojstva. Prilikom postupka ubrizgavanja se beskonačno stakleno vlakno u uređaju za rezanje reže na komade dužine do 5 cm te se ubrizgava direktno u mlaz morta. Staklena vlakna i matrica se u automatskom proizvodnom postupku nanose u ravnomjernim slojevima i pod visokim. AESTUVER ploče stoga po cijelom presjeku ploče imaju gustu i ravnomjerno raspoređenu vlaknastu strukturu. Ovim postupkom je moguće proizvoditi tanje ploče s velikom tlačnom čvrstoćom i čvrstoćom na vlak pri savijanju, kao i velikom otpornošću na abraziju. Glatke, stabilne površine i homogeni rubovi daju mogućnost mnogostrane uporabe i raznovrsne obrade.

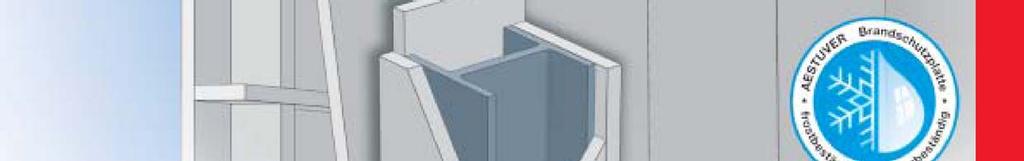

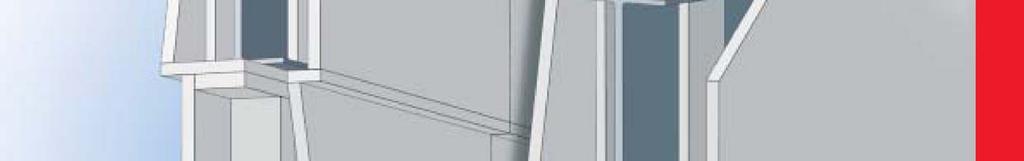

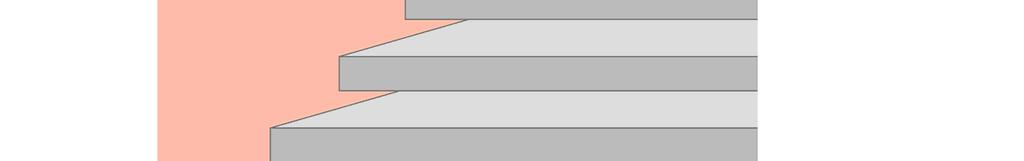

3 AESTUVER sendvičstruktura Nasuprot homogenim debljinama ploča dobivenih postupkom ubrizgavanja, ploče debljine iznad 15 mm se proizvode s AESTUVER sendvič strukturom. Prednost je u tome što jezgra ploče ima znatno manju bruto gustoću od pokrovnih slojeva ploča koji su u praksi izloženi većem naprezanju. Na taj način je moguće dobiti minimalnu težinu ploče. AESTUVER ploča debljine 40 mm stoga ima znatno manju težinu od gipsploče iste debljine. AESTUVER kao protupožarna ploča AESTUVER protupožarne ploče su ispitane prema DIN-u 4102, dio 1; DIN EN Načelno su ove ploče prikladne kao građevinski materijal za preventivnu protupožarnu zaštitu. Na isti način je mnoštvo konstrukcija građevinskih elemenata ispitano i klasificirano prema DIN-u Tu se ubrajaju npr. protupožarne obloge nosivih konstrukcija, električnih kabela i limenih kanalica, samostalni građevinski elementi, kao što su ventilacijski vodovi i kabelske trase, zidne i stropne konstrukcije za evakuacijske putove. Osim visokih zahtjeva za toplinskom provodljivošću i stabilnost, u putovima za spašavanje se ne smiju oslobađati toksični plinovi i oni koji umanjuju vidljivost. Sastav AESTUVER ploča bez zapaljivih sastavnih dijelova osiguravaju da ove ploče u slučaju požara neće oslobađati otrovne plinove. AESTUVER konstrukcije sigurno izoliraju velika požarna opterećenja, koja u evakuacijskim putovima često postoje zbog instalacija kućne tehnike. Protupožarna ploča Negoriva, DIN 4102-A1; DIN EN Visoka tlačna čvrstoća Velika otpornost na savijanje Sendvič struktura Velika otpornost na abraziju Otpornost na smrzavanje Jednostavna obrada

4 AESTUVER svojstva proizvoda Velika tlačna čvrstoća Velika čvrstoća na savijanje Velika otpornost na abraziju Otpornost na vodu Otpornost na smrzavanje Lagana obrada Tlačna čvrstoća Velika tlačna čvrstoća AESTUVER ploča se osigurava korištenjem granulata ekspandiranog stakla i dugim staklenim vlaknima u matričnoj konstrukciji. Gusta, homogena struktura ploča također doprinosi velikoj tlačnoj čvrstoći. Čvrstoća na savijanje Velika čvrstoća na savijanje AESTUVER ploča je rezultat korištenja dugih staklenih vlakana koja se u automatskom procesu proizvodnje izravnavaju i ravnomjerno raspoređuju po cijeloj strukturi ploče. Otpornost na abraziju Velika otpornost na abraziju kod AESTUVER ploča se u prvom redu postiže ravnomjernim zbijanjem površine. Površina plohe lica ploče, optimizirana tehničkim postupkom, nema nikakve vidljive pore te je zbog glatke površine vrlo dobro osigurana protiv abrazije. Otpornost na vodu U usporedbi s pločama vlaknaticama armiranim celuloznim vlaknima, AESTUVER ploče imaju posebno dobru otpornost na utjecaj vode. Ova prednost je rezultat matrične konstrukcije s granulatom ekspandiranog stakla i staklenih vlakana, koji ne upijaju vodu te stoga ne mogu trunuti. U testnim pokusima s vodom je uspoređivana sposobnost upijanja vode kod AESTUVER ploča i kod kalcijsilikatnih ploča armiranih celuloznim vlaknima. Dok AESTUVER ploče plivaju na vodi, uobičajene vlaknaste ploče potpuno upijaju vodu i tonu na dno. Stoga je povećanje težine zbog upijanja vlage kod uporabe uobičajenih vlaknastih ploča faktor kojeg ne treba podcijeniti. Također se i kod postavljanja ploča ispod vode fizikalna svojstva samo neznatno mijenjaju. Otpornost na smrzavanje Otpornost na smrzavanje je ispitivano u dugim nizovima testova s više od 100 izmjena mraz-rosa. AESTUVER protupožarna ploča je pokazala vrlo dobru otpornost na mraz. Prednosti obrade Izvrsna mehanička svojstva AESTUVER ploča daju ovom materijalu mogućnosti raznovrsne primjene. Bez problema su mogući, kako industrijska prerada u standardne građevinske elemente i građevinske sustave, tako individualna proizvodnja građevinskih elemenata izrezanih po mjeri na gradilištu. Osim toga, glatke površine su idealna podloga za bojanje, tapeciranje ili oblaganje. Zbog velike mehaničke čvrstoće, AESTUVER ploče su osobito prikladne za piljenje, glodanje, bušenje, spajanje čavlima i vijcima. Prednost dobre strojne obradivosti je još više povećana zbog malih emisija prašine. Dok kod ploča od celuloznih vlakana nastaje znatna količina prašine, kod obrade AESTUVER ploča se pojavljuje grubi otpadni prah kojeg je lako moguće usisati te znatno smanjuje zapunjavanje filtarskih vreća. Nema rizika za zdravlje AESTUVER ploče se proizvode isključivo s vlaknima nekritičnih dimenzija (prema WHO). Stoga je obrada AESTUVER ploča neškodljiva za zdravlje. Opasnost od taloženja u dišnim putovima ili u plućima, kao što je prije bio čest slučaj kod obrade azbesta u vidu azbestoze, kod AESTUVER ploča ne postoji.

5 Tehnički podaci AESTUVER protupožarna ploča Svojstva Jednoslojna ploča Sendvič-ploča Opis materijala laki beton armiran staklenim vlaknima Klasa građevinskog materijala A1, negorivo prema DIN-u 4102, dio 1, DIN-u EN Standardni formati ploča*, mm x x Standardne debljine ploča*, mm 8, 10, 12 15, 20, 25, 30, 40, 50, 60 Bruto gustoća (suha ploča) oko 980 kg/m 3 oko 700 kg/m 3 1) Računska vrijednost topl. vodljivosti λ R oko 0,185 W/(mK) Pokrovni sloj 0,136 W/(mK) 1) Ravnotežna vlaga (20 C, 65 % r. v. zr.) oko 7 težinskih % oko 7 težinskih % Upijanje vlage (20 C, 65 % r. v. zr.) ±5 težinskih % ±5 težinskih % Tolerancije dužine i širine ± 1 mm ± 1 mm standardnih ploča Tolerancije debljine ± 1 mm ± 1 mm standardnih ploča Modul elastičnosti E *** > N/mm N/mm 2 1) Otpornost na savijanje *** > 7,5 N/mm 2 3,5 N/mm 2 1) Tlačna čvrstoća oko 18 N/mm 2 oko 9 N/mm 2 1) (u oslanjanju na DIN 18555) Alkalnost (ph-vrijednost) oko 12 oko 12 Štetočine i gljivice plijesni Površine AESTUVER protupožarne ploče ne trunu, ne napadaju ih gljivice plijesni ni štetočine Lice: glatko za oblaganje, Naličje: lagano strukturirano ili brušeno AESTUVER protupožarne ploče: Formati i težine Debljina ploče* Standardni formati Bruto gustoća kg/m 3 Težina ploče kg/m 2 mm suhe ploče Težina kod ravnotežne vlage x 2.600** oko 980 oko x 2.600** oko 980 oko x 2.600** oko 980 oko x 2.600** oko 730 oko x 2.600** oko 700 oko x 2.600** oko 690 oko x 2.600** oko 680 oko x 2.600** oko 650 oko x 2.600** oko 650 oko x 2.600** oko 640 oko 41 * Ostale debljine ploča i formati na upit. ** Na upit je također moguće isporučiti i format x mm. *** Podaci o ostalim debljinama ploča na upit. 1) Navedena vrijednost je primjer za ploču debljine 20 mm

6 Xella Trockenbau-Systeme GmbH Predstavništvo Austrija Bürocenter B17 Brown-Boveri-Straße 6/4/24 A-2351 Wiener Neudorf Telefon: Telefax: AESTUVER i XELLA su registrirane marke grupacije XELLA. Pridržano pravo na tehničke izmjene. Stanje 12/2006. Vrijedi aktualno izdanje. Obratite nam se ukoliko trebate dodatne informacije. Home Office - Zagreb Mobil: (+385) Telefaks: (+385) mihael-miso.bulum@xella.com
