1 /2000 (GR) Για την τεχνική εταιρία Οδηγίες προγραµµατισµού Ταµπλό ρύθµισης Logamatic 4211 ΚΥΚΛΩΜΑ 2 Παρακαλούµε να διαβαστεί προσεκτικά πριν την λειτουργία

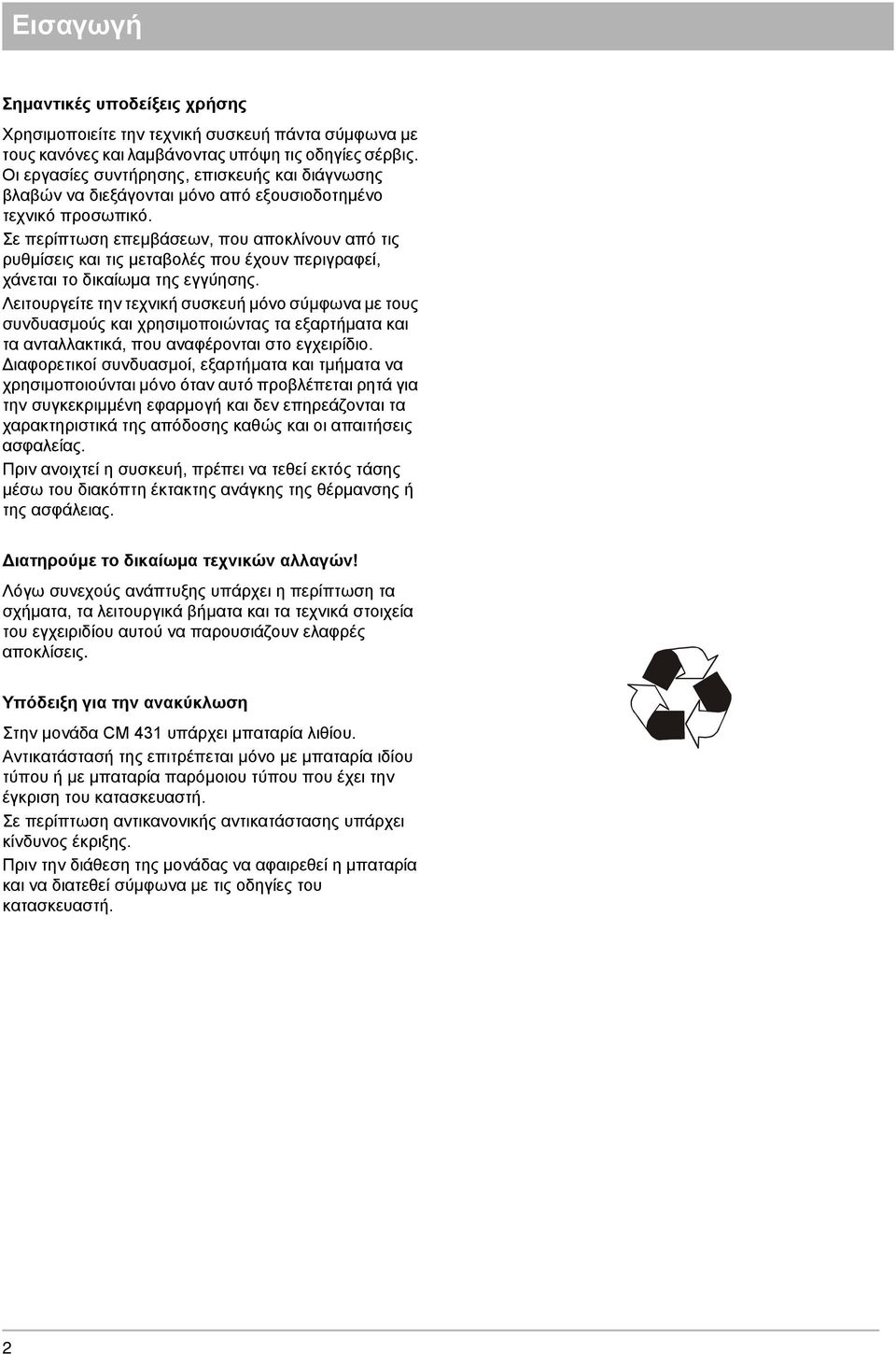

2 Εισαγωγή Σηµαντικές υποδείξεις χρήσης Χρησιµοποιείτε την τεχνική συσκευή πάντα σύµφωνα µε τους κανόνες και λαµβάνοντας υπόψη τις οδηγίες σέρβις. Οι εργασίες συντήρησης, επισκευής και διάγνωσης βλαβών να διεξάγονται µόνο από εξουσιοδοτηµένο τεχνικό προσωπικό. Σε περίπτωση επεµβάσεων, που αποκλίνουν από τις ρυθµίσεις και τις µεταβολές που έχουν περιγραφεί, χάνεται το δικαίωµα της εγγύησης. Λειτουργείτε την τεχνική συσκευή µόνο σύµφωνα µε τους συνδυασµούς και χρησιµοποιώντας τα εξαρτήµατα και τα ανταλλακτικά, που αναφέρονται στο εγχειρίδιο. ιαφορετικοί συνδυασµοί, εξαρτήµατα και τµήµατα να χρησιµοποιούνται µόνο όταν αυτό προβλέπεται ρητά για την συγκεκριµµένη εφαρµογή και δεν επηρεάζονται τα χαρακτηριστικά της απόδοσης καθώς και οι απαιτήσεις ασφαλείας. Πριν ανοιχτεί η συσκευή, πρέπει να τεθεί εκτός τάσης µέσω του διακόπτη έκτακτης ανάγκης της θέρµανσης ή της ασφάλειας. ιατηρούµε το δικαίωµα τεχνικών αλλαγών! Λόγω συνεχούς ανάπτυξης υπάρχει η περίπτωση τα σχήµατα, τα λειτουργικά βήµατα και τα τεχνικά στοιχεία του εγχειριδίου αυτού να παρουσιάζουν ελαφρές αποκλίσεις. Υπόδειξη για την ανακύκλωση Στην µονάδα CM 431 υπάρχει µπαταρία λιθίου. Αντικατάστασή της επιτρέπεται µόνο µε µπαταρία ιδίου τύπου ή µε µπαταρία παρόµοιου τύπου που έχει την έγκριση του κατασκευαστή. Σε περίπτωση αντικανονικής αντικατάστασης υπάρχει κίνδυνος έκριξης. Πριν την διάθεση της µονάδας να αφαιρεθεί η µπαταρία και να διατεθεί σύµφωνα µε τις οδηγίες του κατασκευαστή. 2

3 Περιεχόµενα 1 2. Υπόδειξη ρύθµισης για θερµικό ασφαλείας (TB) Οδηγίες ρύθµισης για του θερµοστάτη νερού του λέβητα (TR) Παράµετροι ρύθµισης και στοιχεία ένδειξης Ταµπλό ρύθµισης Logamatic Στοιχεία χειρισµού Ταµπλό ρύθµισης Logamatic Πλακέτες Ταµπλό ρύθµισης Logamatic Χειριστήριο MEC Έναρξη λειτουργίας χειριστηρίου MEC Κωδικός, επισκόπηση προγράµµατος Έλεγχος θερµικού ασφαλείας TB Γενικά στοιχεία Επιλογή πλακετών Τεχνικά χαρακτηριστικά λέβητα Στοιχεία κυκώµατος θέρµανσης Στοιχεία ζεστού νερού Ρύθµιση της διευθύνσεως, τελική αντίσταση Χαρακτηριστική καµπύλη θέρµανσης Έλεγχος ρελέ Έλεγχος LCD Βλάβες εδοµένα οθόνης Reset Έλεγχος έκδοσης Χαρακτηριστικές καµπύλες αισθητήρων Ρύθµιση ειδικών τεχνικών στοιχείων λέβητα Κατάλογος ληµµάτων

4 1 Υπόδειξη ρύθµισης για θερµικό ασφαλείας (TB) 1 Υπόδειξη ρύθµισης για θερµικό ασφαλείας (TB) Αποσυναρµολόγηση καλύµµατος και αφαίρεση του θερµικού ασφαλείας 1 1 Για τη ρύθµιση των απαιτούµενων θερµοκρασιών πρέπει να αφαιρεθεί το θερµικό ασφαλείας (TB) (Σχ. 1, θέση 2) από το κάλυµµα. A ΠΡΟΕΙ ΟΠΟΙΗΣΗ! Πριν από το άνοιγµα του ταµπλό ρύθµισης πρέπει η εγκατάσταση να τεθεί εκτός τάσης είτε µε τον διακόπτη έκτακτης ανάγκης είτε µε την ασφάλεια. Για την αφαίρεση του θερµικού ασφαλείας, πρέπει να αφαιρεθούν οι δύο κοχλίες (Σχ. 1, θέση 1). Αφαιρέστε το καπάκι (Σχ. 1, θέση 3). Ξεβιδώστε το προστατευτικό κάλυµµα (Σχ. 1, θέση 2). Αφαιρέστε τους κοχλίες. Αφαιρέστε το TB και διεξάγετε τις ακόλουθες ρυθµίσεις. IΥΠΟ ΕΙΞΗ! Το θερµικό ασφαλείας να ρυθµιστεί ανάλογα µε τους τοπικούς κανονισµούς στην µέγιστη επιτρεπόµενη θερµοκρασία για την εγκάτάσταση θέρµανσης. IΥΠΟ ΕΙΞΗ! Η εργοστασιακή προρύθµιση είναι 110 C. Ρύθµιση θερµικού ασφαλείας 3 2 Σχ. 1 Ταµπλό ρύθµισης Logamatic Σχ. 2 Έκδοση A 2 3 Σχ. 2 Έκδοση Α Αφαιρέστε τον κοχλία (Σχ. 2, θέση 1). Θέστε το τµήµα λαµαρίνας µε κλίµακα θερµοκρασίας (Σχ. 2, θέση 2) στο σηµείο σήµανσης (Σχ. 2, θέση 3). Βιδώστε και πάλι τον κοχλία (Σχ. 2, θέση 1). Σχ. 3 Έκδοση Β Ρυθµίστε τον µοχλό ρύθµισης (Σχ. 3, θέση 1) στην κατάλληλη θερµοκρασία. Σχ. 3 Έκδοση B 1 1 4

5 Οδηγίες ρύθµισης του θερµοστάτη νερού του λέβητα (TR) 2 2 Οδηγίες ρύθµισης του θερµοστάτη νερού του λέβητα (TR) IΥΠΟ ΕΙΞΗ! Ρύθµιση θερµοστάτη του νερού του λέβητα από τους 90 C στους 105 C (µόνο µε ρύθµιση του TB στους 120 C). Για εγκαταστάσεις, που δεν χρησιµοποιούν θερµοκρασία νερού του λέβητα µεγαλύτερη από 90 C (προσέξτε την υπόδειξη!), ο θερµοστάτης του νερού του λέβητα µπορεί να ρυθµιστεί από τους 90 C στους 105 C. Αφαιρέστε το πλήκτρο ρύθµισης. Αποσπάστε το έκκεντρο αναστολής (σχ. 4, θέση 1). Επανατοποθετήστε το πλήκτρο ρύθµισης. 1 IΥΠΟ ΕΙΞΗ! Τα ταµπλό ρύθµισης Logamatic µπορούν να λειτουργήσουν µε µέγιστη θερµοκρασία τους 99 C. Βλέπε Οδηγίες σέρβις "Μέγιστη θερµοκρασία απενεργοποίησης". Σχ. 4 Πλήκτρο ρύθµισης 5

6 3 Παράµετροι ρύθµισης και στοιχεία ένδειξης 3 Παράµετροι ρύθµισης και στοιχεία ένδειξης Ορισµένες επιλογές εµφανίζονται µόνο σε σχέση µε τις υπαρκτές µονάδες και τις προηγούµενες ρυθµίσεις. Γενικά χαρακτηριστ ικά Ελάχιστη εξωτερική θερµοκρασία Ασύρµατο ρολόι ενεργό Τηλερύθµιση Είδος κτηρίου Επιλογή πλακετ ών Θέση Α Θέση 1 Θέση 2 Στοιχεία λέβητα Τύπος λέβητα Καύσιµο Χρόνος λειτουργίας τριόδου Ρύθµιση Ecostream Είδος καυστήρα Ελάχιστη απόδοση αναλογικής λειτουργίας Χρόνος λειτουργίας σερβοµοτ έ ρ καυστ ήρα Επικοινωνία καυστήρα Περιορισµός φορτίου σε σχέση µε επιρ. εξωτ. Θερµ. Λειτουργία του κυκλοφ. Ανακυκλοφορίας Χρόνος επιπλέον λειτουργίας κυκλοφ. Ανακυκλοφορίας Ελάχιστος χρόνος λειτουργίας καυστήρα Θερµοκρασία λογικού κυκλώµατος κυκλοφορητ ή Ελάχιστη θερµοκρασία ενεργοποίησης Μέγιστη θερµοκρασία απενε ργοπίησης Όριο θερµοκρασίας καυσαερίων Κύκλωµα 1 Σύστηµα θέρµανσης Όνοµα του κυκλώµατος Θερµοκρασία βάσης Θερµοκρασία ορισµού Ελάχιστη θερµοκρασία προσαγωγής Μέγιστη θερµοκρασία προσαγωγής Τηλεχειρισµός Μέγιστη επιρροή χώρου Τρόπος µείωσης Επιρροή εξωτερικής θερµοκρασίας από Μείωση προσαγωγής Θερµοκρασία χώρου Offset Αυτόµατη προσαρµογή Αυτόµατη προσαρµογή Βελτιστ οποίηση απενεργοποίησης Προστασία από παγετ ό: Προτεραιότητα ζεστού νερού Τµήµα σερβοµοτ έρ Χρόνος λειτουργίας τµήµατος σερβοµοτ έ Ανύψωση λέβητα Εξωτερική Ηµέρα/ Νύχτ α/aut Εξωτερικό µήνυµα βλάβης κυκλοφορητή άπεδο στ εγνό Άνοδος θερµοκρασίας δαπέδου Χρόνος θέρµανσης δαπέδου Μέγιστη θερµοκρασία δαπέδου Μέγιστος χρόνος δαπέδου Θερµοκρασία µείωσης δαπέδου Χρόνος µείωσης δαπέδου Κύκλωµα 2, 3, 4 κλπ. Βλέ πε κύκλωµα 1 Ζεστό νερό Ζεστό νερό ναι/ όχι Περιοχή ζεστού νερού έως Βελτιστ οποίηση ενεργοποίησης Αξιοποίηση εναποµείνουσας θερµότητ ας Υστέρηση Ανύψωση λέβητα Εξωτερικό µήνυµα βλάβης WF1/WF2 Εξωτερική επαφή WF1/WF2 Θερµική απολύµανση Θερµοκρασία απολύµανσης Ηµέρα εβδοµάδας για απολύµανση Ώρα απολύµανσης Ανακυκλοφορία (Συχνότ ητ α ενεργοποίησης ανά ώρα) Χαρακτηριστική καµπύλη θέρµανσης Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος 0 Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος 1 Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος 2 Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος 3 Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος 4 Έλεγχος ρελέ Λέβητας Κύκλωµα 0 Κύκλωµα 1 Κύκλωµα 2 Κύκλωµα 3 Κύκλωµα 4 Μπόιλερ Έλεγχος LCD Σφάλµα Οθόνη Έκδοση Λέβητας Κύκλωµα 0 Κύκλωµα 1 Κύκλωµα 2 Κύκλωµα 3 Κύκλωµα 4 Μπόιλερ Ταµπλό ρύθµισης Ρύθµιση ταµπλό ρύθµισης Ώρες λειτουργίας καυστ ήρα Πρωτόκολλο σφαλµάτων Μέγιστη θερµοκρασία καυσαερίων 6

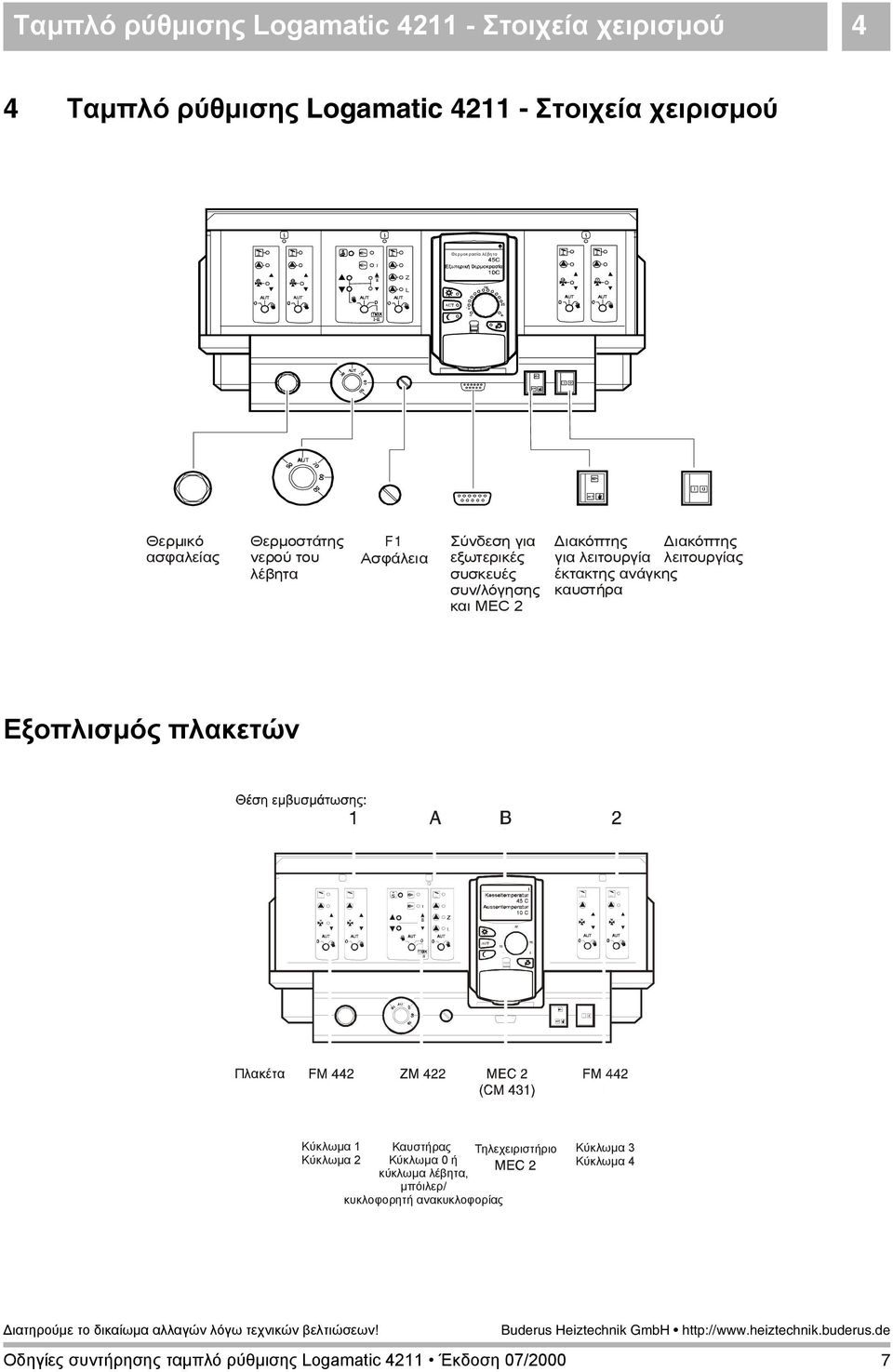

7 Ταµπλό ρύθµισης Logamatic Στοιχεία χειρισµού 4 4 Ταµπλό ρύθµισης Logamatic Στοιχεία χειρισµού Θερµοκρασία λέβητα Kesseltemperatur 45 C Aussentemperatur 10 C Θερµικό ασφαλείας Θερµοστάτης νερού του λέβητα F1 Ασφάλεια Σύνδεση για εξωτερικές συσκευές συν/λόγησης και ΜΕC 2 ιακόπτης ιακόπτης για λειτουργία λειτουργίας έκτακτης ανάγκης καυστήρα Εξοπλισµός πλακετών Kesseltemperatur 45 C Aussentemperatur 10 C Πλακέτα Κύκλωµα 1 Κύκλωµα 2 Καυστήρας Κύκλωµα 0 ή κύκλωµα λέβητα, µπόιλερ/ κυκλοφορητή ανακυκλοφορίας Τηλεχειριστήριο Κύκλωµα 3 Κύκλωµα 4 7

8 5 Ταµπλό ρύθµισης Logamatic Πλακέτες 5 Ταµπλό ρύθµισης Logamatic Πλακέτες Πλακέτα καυστήρα/κυκλώµατος και µπόιλερ ZM 422 Η πλακέτα ZM 422 είναι µέρος του βασικού εξοπλισµού του ταµπλό ρύθµισης Logamatic Οι χειροκίνητοι διακόπτες επάνω στη πλακέτα έχουν µόνο λειτουργίες σέρβις και συντήρησης. Όταν οι χειροκίνητοι διακόπτες δεν βρίσκονται σε αυτόµατη θέση, ακολουθεί στο MEC 2 ανάλογη ένδειξη και ανάβει η ένδειξη 0. Μην χρησιµοποιείτε τους χειροκίνητους διακόπτες για την απενεργοποίηση της εγκατάστασης κατά τη διάρκεια σύντοµης απουσίας σας. Οι λειτουργίες ρύθµισης συνεχίζουν να λειτουργούν κατά τη χειροκίνητη λειτουργία. Λειτουργία καυστήρα Q Πλήκτρο καπνοδόχου για έλεγχο καυσαερίων Πιέστε το πλήκτρο του καπνοδοχοκαθαριστή για µερικά δευτερόλεπτα. Η ρύθµιση θέρµανσης λειτουργεί για 30 λεπτά µε αυξηµένη θερµοκρασία προσαγωγής. Κατά τη διάρκεια του ελέγχου καυσαερίων αναβοσβήνουν διαδοχικά οι ενδείξεις βλάβης 0 και θερινής λειτουργίας 1. Αν θέλετε να διακόψετε τον έλεγχο, πιέστε εκ νέου το 2 πλήκτρο του καπνοδοχοκαθαριστή. Χειροκίνητος διακόπτης καυστήρα Ο χειροκίνητος διακόπτης να βρίσκεται πάντα σε θέση AUT. Οι θέσεις 0, Χέρι και max I + II είναι ειδικές ρυθµίσεις, που θα πρέπει να διεξάγονται σε περιπτώσεις σφαλµάτων µόνο από εξειδικευµένο προσωπικό. Ο καυστήρας µπορεί να ενεργοποιηθεί απευθείας µε τον χειροκίνητο διακόπτη. 3 Χέρι: Σε καυστήρες µίας και δύο βαθµίδων, µόνο η πρώτη βαθµίδα τίθεται σε λειτουργία. Η δεύτερη βαθµίδα είναι άνευ τάσης. Η επαναφορά του σερβοµοτέρ του καυστήρα δεν είναι εφικτή. Στους αναλογικούς καυστήρες η απόδοση του καυστήρα µπορεί να αυξηθεί µε το πλήκτρο 5 και να µειωθεί µε το πλήκτρο 6. AUT: Ο καυστήρας βρίσκεται σε αυτόµατη λειτουργία. 0: Ο καυστήρας είναι απενεργοποιηµένος. Εξαίρεση, όταν το πλήκτρο έκτακτης λειτουργίας του καυστήρα βρίσκεται στη θέση 4. max I+II: Ο καυστήρας λειτουργεί συνεχώς µε µέγιστη απόδοση. Ένδειξη 0 Γενική βλάβη π. χ. κατασκευαστικά σφάλµατα, σφάλµατα αισθητήρων, εξωτερικές βλάβες, σφάλµα σύνδεσης, εσωτερικό σφάλµα µονάδας, χειροκίνητη λειτουργία. Οι ενδείξεις σφάλµατος εµφανίζονται ως κείµενο στο χειριστήριο MEC 2 Λυχνίες ελέγχου για τη λειτουργία του καυστήρα Ένδειξη 9 Βλάβη καυστήρα Ένδειξη A Καυστήρας σε λειτουργία Ένδειξη U Αύξηση απόδοσης αναλογικού καυστήρα Ένδειξη V Μείωση απόδοσης αναλογικού καυστήρα Λυχνίες ελέγχου για κύκλωµα θέρµανσης 0 και λειτουργία µπόιλερ Ένδειξη 1 Κυκλώµατα θέρµανσης 0 σε θερινή λειτουργία Ένδειξη 8 Κύκλωµα θέρµανσης 0 - ή κυκλοφορητής λέβητα σε λειτουργία Ένδειξη 8L Κυκλοφορητής πλήρωσης µπόιλερ σε λειτουργία Ένδειξη 8Z Κυκλοφορητής ανακυκλοφορίας σε λειτουργία 8

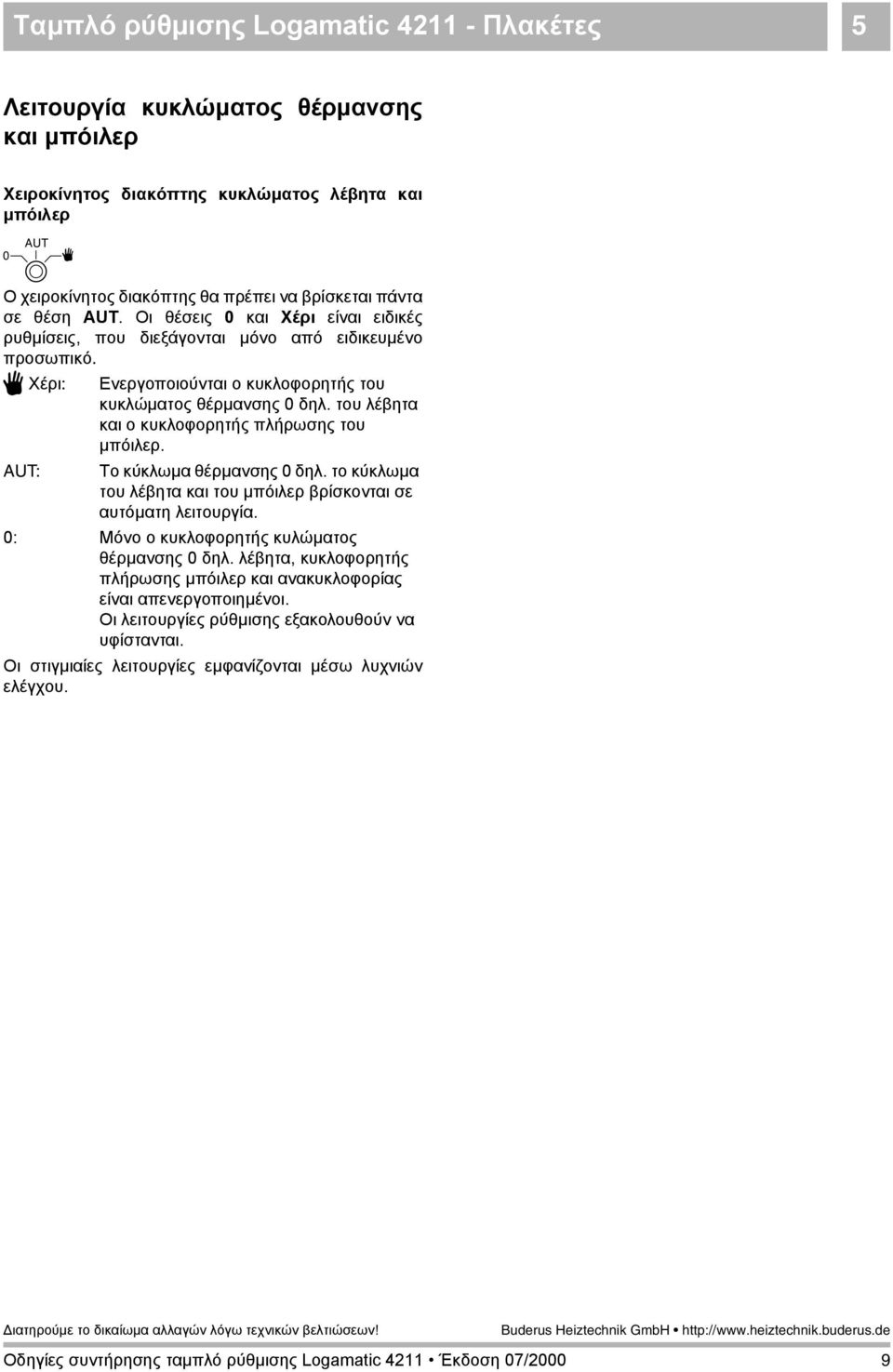

9 Ταµπλό ρύθµισης Logamatic Πλακέτες 5 Λειτουργία κυκλώµατος θέρµανσης και µπόιλερ Χειροκίνητος διακόπτης κυκλώµατος λέβητα και µπόιλερ B Ο χειροκίνητος διακόπτης θα πρέπει να βρίσκεται πάντα σε θέση AUT. Οι θέσεις 0 και Χέρι είναι ειδικές ρυθµίσεις, που διεξάγονται µόνο από ειδικευµένο προσωπικό. 3 Χέρι: Ενεργοποιούνται ο κυκλοφορητής του κυκλώµατος θέρµανσης 0 δηλ. του λέβητα και ο κυκλοφορητής πλήρωσης του µπόιλερ. AUT: Το κύκλωµα θέρµανσης 0 δηλ. το κύκλωµα του λέβητα και του µπόιλερ βρίσκονται σε αυτόµατη λειτουργία. 0: Μόνο ο κυκλοφορητής κυλώµατος θέρµανσης 0 δηλ. λέβητα, κυκλοφορητής πλήρωσης µπόιλερ και ανακυκλοφορίας είναι απενεργοποιηµένοι. Οι λειτουργίες ρύθµισης εξακολουθούν να υφίστανται. Οι στιγµιαίες λειτουργίες εµφανίζονται µέσω λυχνιών ελέγχου. 9

10 5 Ταµπλό ρύθµισης Logamatic Πλακέτες Πλάκέτα κυκλώµατος θέρµανσης FM 442 Η λειτουργική µονάδα FM 442 ενεργοποιεί δύο ανεξάρτητα µεταξύ τους κυκλώµατα θέρµανσης µε βάνα ανάµιξης. Μπορεί να συνδεθεί µέχρι και δύο φορές ανά ταµπλό ρύθµισης. Οι χειροκίνητοι διακόπτες στη πλακέτα έχουν µόνο λειτουργίες σέρβις και συντήρησης. Αν ο χειροκίνητος διακόπτης B δεν βρίσκεται σε θέση αυτόµατης λειτουργίας, ακολουθεί στο MEC 2 ανάλογο µήνυµα και η ένδειξη βλάβης 0 ανάβει. Οι λειτουργίες ρύθµισης εξακολουθούν να υφίστανται κατά τη διάρκεια της χειροκίνητης λειτουργίας. Λειτουργία κυκλώµατος θέρµανσης 1 Χειροκίνητος διακόπτης δικτύου θέρµανσης B 3 Χέρι: Ο κυλοφορητής του κυκλώµατος θέρµανσης ενεργοποιείται. Ο χειροκίνητος χειρισµός του τµήµατος του σερβοµοτέρ του κυκλώµατος θέρµανσης είναι εφικτός. AUT: Το κύκλωµα θέρµανσης βρίσκεται σε αυτόµατη λειτουργία. 0: Ο κυκλοφορητής του κυκλώµατος θέρµανσης είναι απενεργοποιηµένος. Το τµήµα του σερβοµοτέρ του κυκλώµατος θέρµανσης είναι εκτός λειτουργίας. Οι λειτουργίες ρύθµισης εξακολουθούν να υφίστανται. Ένδειξη 0 Γενική βλάβη π. χ. εργοστασιακά σφάλµατα, σφάλµατα αισθητήρα, εξωτερικές βλάβες, σφάλµα σύνδεσης, εσωτερικά σφάλµατα µονάδων, χειροκίνητη λειτουργία. Οι ενδείξεις σφάλµατος εµφανίζονται µε τη µορφή κειµένου στο χειριστήριο MEC 2 Λυχνίες ελέγχου για τη λειτουργία του κυκλώµατος θέρµανσης Ένδειξη 1 Κύκλωµα θέρµανσης σε θερινή λειτουργία Ένδειξη 8 Κυκλοφορητής κυκλώµατος θέρµανσης σε λειτουργία Ένδειξη U Η βάνα ανάµιξης ανοίγει Ένδειξη V Η βάνα ανάµιξης κλείνει Η λειτουργία του δικτύου θέρµανσης 2 είναι όµοια µε τη λειτουργία του δικτύου θέρµανσης 1 10

11 Ταµπλό ρύθµισης Logamatic Χειριστήριο MEC Ταµπλό ρύθµισης Logamatic Χειριστήριο MEC 2 Χειριστήριο MEC 2 Σήµα ασύρµατου ρολογιού ιακόπτης Anlagenvorlauf 45 C C Aussentemperatur Εξωτερική θερµοκρασία 10 C O 10 C Ένδειξη οθόνης Συνεχόµενη λειτουργία θέρµανσης αυτόµατη λειτουργία θέρµανσης σύµφωνα µε τον χρονοδιακόπτη συνεχώς µειωµένη λειτουργία θέρµανσης Καταχώρηση ηµερών εβδοµάδας Καταχώρηση ηµερών διακοπών Επιλογή βασικής ένδειξης Ένδειξη για ρυθµισµένη θερµοκρασία χώρου Θερµοκρασία ζεστού νερού καταχώρηση/επιπλέον πλήρ Ρύθµιση ώρας τροποποίηση τιµών θερµοκρασίας Εναλλαγή θερινής/ χειµερινής λειτουργίας επιστροφή στη βασική ένδειξη Επιλογή προγράµµατος Επιλογή δικτύων θέρµανσης/κυκλωµάτων ζεστού νερού Επιτρέπεται η σύνδεση ενός µόνο χειριστηρίου MEC 2 στο ταµπλό ρύθµισης. Το χειριστήριο MEC 2 συνδέεται απευθείας στο ταµπλό ρύθµισης, ή µέσω ενός καλωδίου Online στους ακροδέκετες ΒF των πλακετών. 11

12 7 Έναρξη λειτουργίας χειριστηρίου MEC 2 7 Έναρξη λειτουργίας χειριστηρίου MEC 2 Το χειριστήριο MEC 2 µπορεί να χρησιµοποιηθεί για διαφορετικά ταµπλό ρύθµισης π. χ.: Logamatic 4211 Logamatic 4311/4312 Logamatic 4111 Το χειριστήριο MEC 2 µπορεί - να συνδεθεί απευθείας στο ταµπλό ρύθµισης - να χρησιµοποιηθεί ως τηλεχειριστήριο µε µια βάση στήριξης τοίχου - να συνδεθεί σε έναν προσαρµογέα µε ξεχωριστή θέση σύνδεσης. Το τηλεχειριστήριο MEC 2 είτε είναι συνδεδεµένο στο ταµπλό ρύθµισης είτε είναι συνδεδεµένο σε µια βάση τοίχου, το MEC 2 γνωρίζει αυτόµατα σε ποιό ταµπλό ρύθµισης είναι συνδεδεµένο (αυτόµατη αναγνώριση). Το ταµπλό ρύθµισης δεν είναι ανάγκη να επιλεγεί. Ανάλογα µε την περίπτωση εφαρµογής, εµφανίζονται στην οθόνη διαφορετικές ενδείξεις. Το νέο MEC 2 συνδεδεµένο στο ταµπλό ρύθµισης Αν ένα νέο MEC 2 είναι συνδεδεµένο στο ταµπλό ρύθµισης και έχει επιτευχθεί σύνδεση µε το ταµπλό ρύθµισης, τότε τα δεδοµένα λαµβάνονται απ ευθείας από το ταµπλό ρύθµισης. Στην οθόνη εµφανίζεται η ένδειξη "Στοιχεία έχουν από το ταµπλό ληφθεί". MEC ΚΑΝΕΙ ΑΝΑΓΝΩΡΙΣΗ ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ ΑΠΟ ΤΟ ΤΑΜΠΛΟ ΛΗΦΘΕΙ Το MEC 2 συνδεδεµένο σε άλλο ταµπλό ρύθµισης Αν το MEC 2 έχει µια διαφορετική έκδοση λογισµικού, που δεν µπορεί να δηµιουργήσει επικοινωνία µε το ταµπλό ρύθµισης, στην οθόνη εµφανίζεται η ένδειξη "Άγνωστο ταµπλό". Αποσυνδέστε το MEC 2 από το ταµπλό ρύθµισης και αντικαταστήστε το µε ένα MEC 2 µε κατάλληλη έκδοση λογισµικού. ΑΓΝΩΣΤΟ ΤΑΜΠΛΟ ΤΑΜΠΛΟ Το νέο MEC 2 συνδεδεµένο σε προσαρµογέα Αν το νέο MEC 2 είναι συνδεδεµένο σε προσαρµογέα µε ξεχωριστή θέση σύνδεσης, τότε πρέπει να γίνει επιλογή του ταµπλό ρύθµισης. Στην οθόνη εµφανίζεται η ένδειξη "Ταµπλό Logamatic 4211, Logamatic 4311/4312 ή Logamatic 4111". Logamatic

13 Έναρξη λειτουργίας χειριστηρίου MEC 2 7 Το MEC 2 προγραµµατισµένο και συνδεδεµένο στο ταµπλό ρύθµισης Αν ο τύπος του ταµπλό ρύθµισης είναι διαφορετικός από αυτόν που έχει προγραµµατιστεί στο MEC 2, µπορούν να ληφθούν µόνο τα δεδοµένα από το ταµπλό ρύθµισης. ΑΛΛΟΣ ΤΥΠΟΣ ΑΥΤΟΜΑΤΙΣΜ ΠΛΗΚΤΡΟ ΝΥΚΤΟΣ ΛΗΨΗ Πιέστε το πλήκτρο F. Στην οθόνη εµφανίζονται οι διπλανές ενδείξεις. ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ ΑΠΟ ΤΟ ΤΑΜΠΛΟ ΛΗΦΘΕΙ Αν το MEC 2 συνδεθεί µε διαφορετικό Logamatic 4211, εµφανίζεται στην οθόνη για περίπου 3 δευτερόλεπτα η διπλανή ένδειξη. ΠΡΟΣΟΧΗ ΑΛΛΟ ΤΑΜΠΛΟ 13

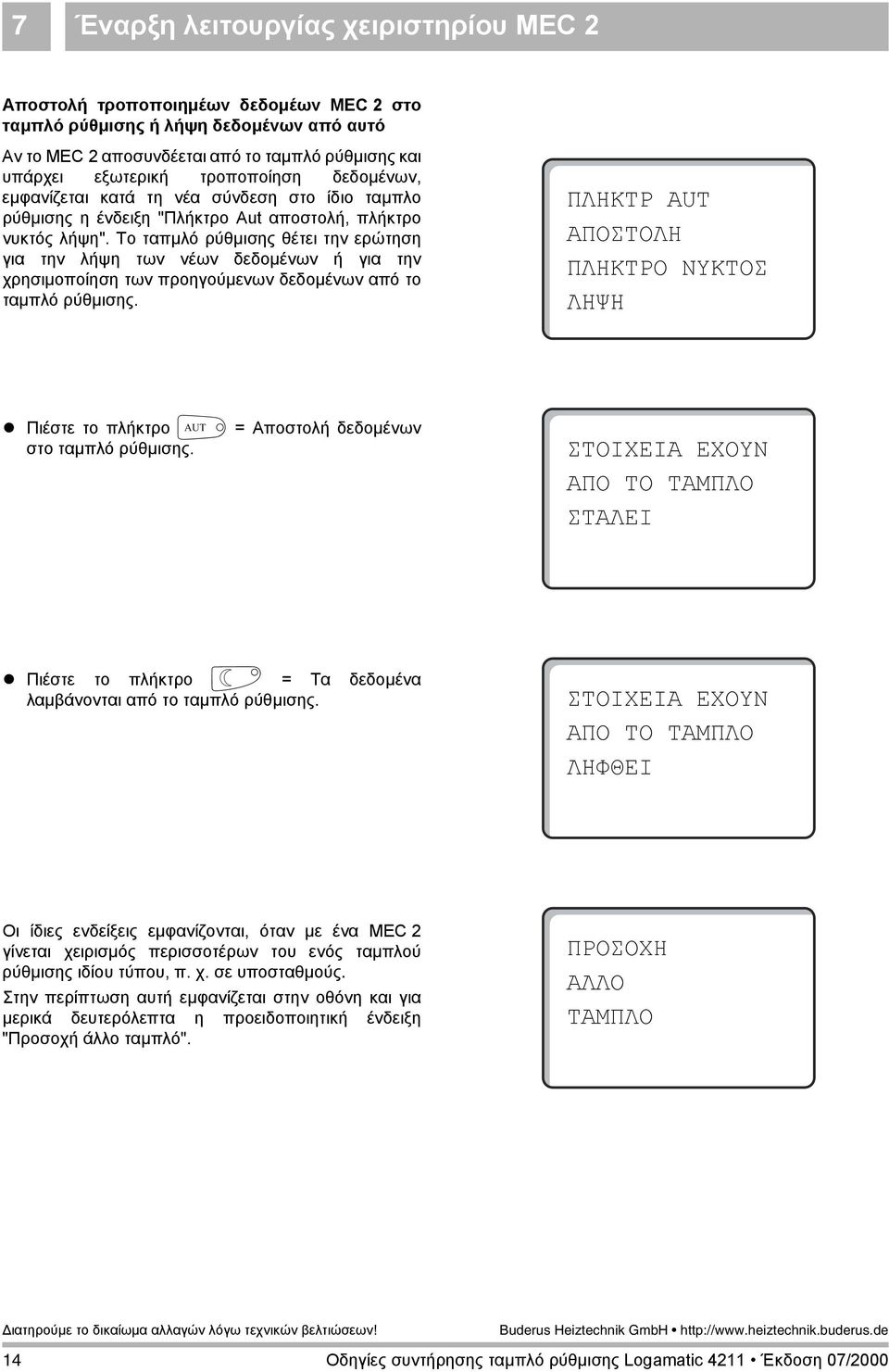

14 7 Έναρξη λειτουργίας χειριστηρίου MEC 2 Αποστολή τροποποιηµέων δεδοµέων MEC 2 στο ταµπλό ρύθµισης ή λήψη δεδοµένων από αυτό Αν το MEC 2 αποσυνδέεται από το ταµπλό ρύθµισης και υπάρχει εξωτερική τροποποίηση δεδοµένων, εµφανίζεται κατά τη νέα σύνδεση στο ίδιο ταµπλο ρύθµισης η ένδειξη "Πλήκτρο Aut αποστολή, πλήκτρο νυκτός λήψη". Το ταπµλό ρύθµισης θέτει την ερώτηση για την λήψη των νέων δεδοµένων ή για την χρησιµοποίηση των προηγούµενων δεδοµένων από το ταµπλό ρύθµισης. ΠΛΗΚΤΡ AUT ΑΠΟΣΤΟΛΗ ΠΛΗΚΤΡΟ ΝΥΚΤΟΣ ΛΗΨΗ Πιέστε το πλήκτρο D = Αποστολή δεδοµένων στο ταµπλό ρύθµισης. ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ ΑΠΟ ΤΟ ΤΑΜΠΛΟ ΣΤΑΛΕΙ Πιέστε το πλήκτρο F = Τα δεδοµένα λαµβάνονται από το ταµπλό ρύθµισης. ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ ΑΠΟ ΤΟ ΤΑΜΠΛΟ ΛΗΦΘΕΙ Οι ίδιες ενδείξεις εµφανίζονται, όταν µε ένα MEC 2 γίνεται χειρισµός περισσοτέρων του ενός ταµπλού ρύθµισης ιδίου τύπου, π. χ. σε υποσταθµούς. Στην περίπτωση αυτή εµφανίζεται στην οθόνη και για µερικά δευτερόλεπτα η προειδοποιητική ένδειξη "Προσοχή άλλο ταµπλό". ΠΡΟΣΟΧΗ ΑΛΛΟ ΤΑΜΠΛΟ 14

15 Κωδικός, επισκόπιση προγράµµατος 8 8 Κωδικός, επισκόπιση προγράµµατος Εµφάνιση επιπέδου σέρβις IΗ πρόσβαση στο επίπεδο σέρβις είναι ασφαλισµένη µε κωδικό. Το επίπεδο σέρβις απευθύνεται µόνο στην τεχνική εταιρία. Σε περίπτωση αδικαιολόγητης παρέµβασης χάνεται το δικαίωµα εγγύησης. Καταχώρηση κωδικού N + C + G Ταυτόχρονη πιέση και απελευθερώση των πλήκτρων Στην οθόνη εµφανίζεται στην πρωτελευταία σειρά το πρώτο σηµείο του µενού. Στην τελευταία σειρά εµφανίζεται η καταχωρηµένη τιµή για το σηµείο αυτό. Μπορείτε να τροποποιήσετε την τιµή, πιέζοντας το πλήκτρο N, κρατώντας το πιεσµένο και περιστρέφοντας συγχρόνως το κουµπί. Απελευθερώνοντας το πλήκτρο N αποθηκεύεται η τιµή. Σύστηµα χειρισµού πάτηµα και γύρισµα Το επίπεδο σέρβις εκτείνεται σε πολλά επίπεδα. Αν στην τελευταία σειρά δεν αναγράφεται τιµή, υπάρχουν για το συγκεκριµένο σηµείο του µενού υποσηµεία. Εµφάνιση σηµείων του µενού Επισκόπηση σηµείων µενού. Τα σηµεία του µενού έχουν κυκλική δοµή και ξεκινούν µετά το τελευταίο σηµείο και πάλι από την αρχή. Γενικά χαρακτηριστικά Επιλογή πλακέτας Έκδοση Γενικά χαρακτηριστικά N Εµφάνιση υποµενού. Γενικά χαρακτηριστικά - Ελάχιστη εξωτερική θερµοκρασία Ελάχιστη εξωτερική θερµοκρασία - Επιλογή πλακέτας 15

16 8 Κωδικός, επισκόπιση προγράµµατος Εµφάνιση και τροποποίηση ρυθµίσεων N + C + G Καταχώρηση κωδικού Επιλογή σηµείου του µενού από το υποµενού. Ορισµένα σηµεία του µενού εµφανίζονται µόνο, όταν είναι συνδεδεµένες οι ανάλογες πλακέτες και αισθητήρες (αυτόµατη και λογική αναγνώριση). Αντιφατικές καταχωρίσεις παραµέτρων αποτρέπονται µέσω εµφάνισης των ανάλογων µασκών. Μέσω αυτού του λογικού συσχετισµού διαµορφώνονται οι ρυθµίσεις σφαλµάτων. N ΕΛΑΧ ΕΞΩΤΕΡ ΘΕΡΜ - 10 C Εµάνιση σηµείου του µενού. Στην οθόνη παράλληλα µε τα σηµεία του µενού εµφανίζονται και οι καταχωρηµένες τιµές. N + Καταχώρηση νέων τιµών. Απελευθερώστε το πλήκτρο. Η τιµή έχει αποθηκευτεί. ΕΛΑΧ ΕΞΩΤΕΡ ΘΕΡΜ - 12 C K Επιστροφή στο προηγούµενο επίπεδο του µενού. - Γενικά χαρακτηριστικά - Ελάχιστη εξωτερική θερµοκρασία - Είδος κτιρίου - Ασύρµατο ρολόι ενεργοποιηµένο - Τηλεχειρισµός Επιστροφή στο προηγούµενο επίπεδο του µενού Πιέστε το πλήκτρο K. Μέσω επανειλληµένης πίεσης επιστρέφετε στην βασική ένδειξη. Το ταµπλό ρύθµισης επιστρέφει αυτόµατα στη βασική ένδειξη, αν εντός 5 λεπτών δεν πιεστεί κανένα άλλο πλήκτρο. ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΒ 22 C ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚ 10 C 16

17 Έλεγχος θερµικού ασφαλείας TB 9 9 Έλεγχος θερµικού ασφαλείας TB Ενεργοποίηση εγκατάστασης και εµφάνιση επιπέδου σέρβις N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί το σηµείο του µενού "Τεστ ρελαί". N Πιέστε το πλήκτρο δύο φορές. ΤΕΣΤ ΡΕΛΑΙ Πιέστε και κρατήστε πιεσµένο το N + πλήκτρο Περιστρέψτε το κουµπί στο "1η βαθµίδα οn. Ο καυστήρας ενεργοποιείται. ΤΕΣΤ ΡΕΛΑΙ ΚΑΥΣΤΗΡΑΣ 1 ΒΑΘΜΙ Α ΟΝ Αφαιρέστε το πλήκτρο του ταµπλό ρύθµισης. Πιέστε τον µοχλό ή το πλήκτρο (ανάλογα µε τον τύπο του ταµπλό ρύθµισης) προς τα πίσω µε ένα κατσαβίδι και κρατήστε το πιεσµένο, µέχρι να ενεργοποιηθεί το θερµικό ασφαλείας. ιακοπή ή έξοδος από τον έλεγχο Το πλήκτρο K τερµατίζει ή διακόπτει τον έλεγχο. Πλήκτρο Μοχλός Επανατοποθετήστε το πλήκτρο του θερµοστάτη και περιστρέψτε τον στη θέση "AUT". Για την απασφάλιση του θερµικού ασφαλείας αφαιρέστε το παξιµάδι και πιέστε το πλήκτρο αποκατάστασης βλαβών που βρίσκεται από κάτω. 17

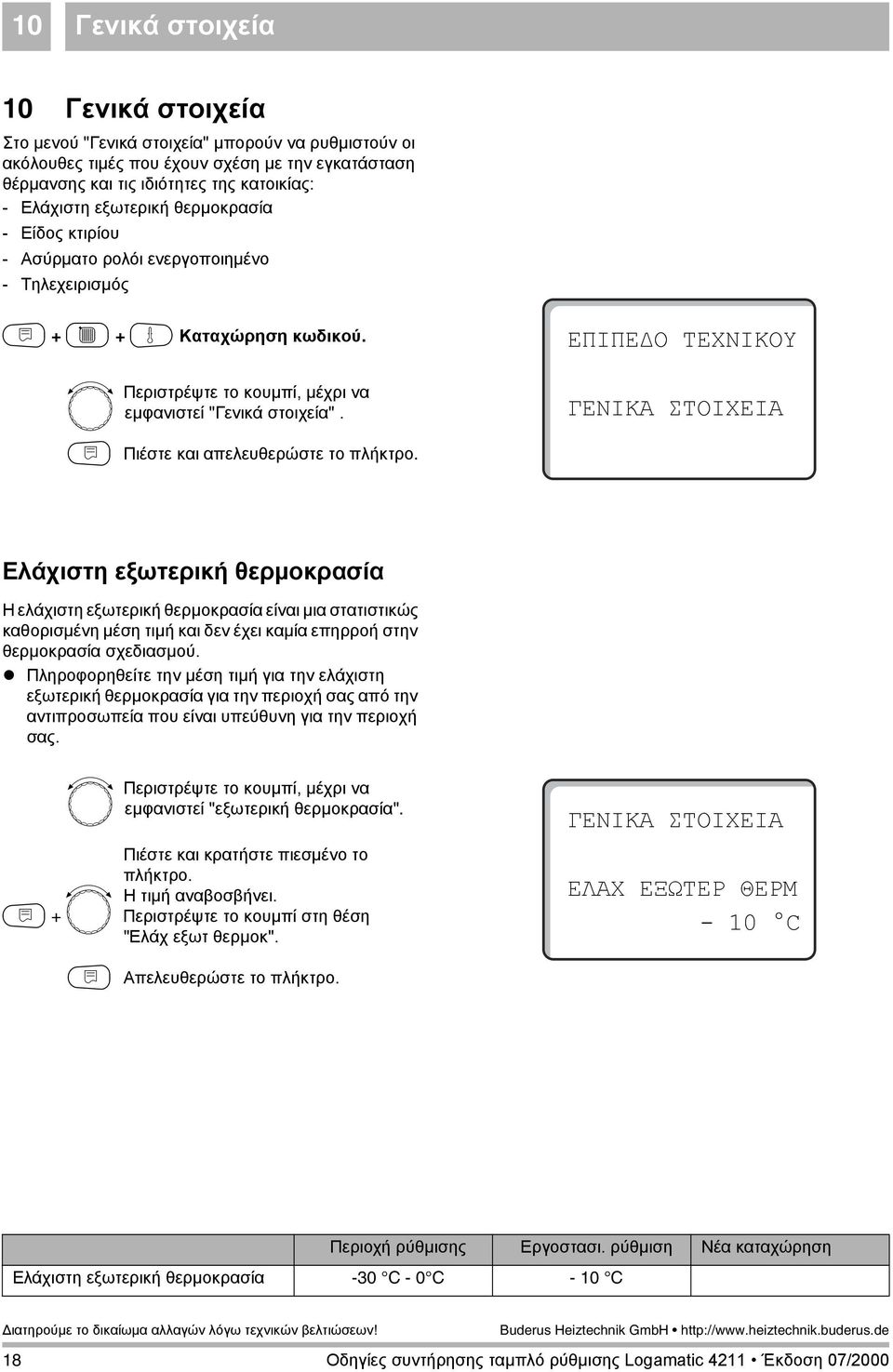

18 10 Γενικά στοιχεία 10 Γενικά στοιχεία Στο µενού "Γενικά στοιχεία" µπορούν να ρυθµιστούν οι ακόλουθες τιµές που έχουν σχέση µε την εγκατάσταση θέρµανσης και τις ιδιότητες της κατοικίας: - Ελάχιστη εξωτερική θερµοκρασία - Είδος κτιρίου - Ασύρµατο ρολόι ενεργοποιηµένο - Τηλεχειρισµός N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Γενικά στοιχεία". N Πιέστε και απελευθερώστε το πλήκτρο. Ελάχιστη εξωτερική θερµοκρασία Η ελάχιστη εξωτερική θερµοκρασία είναι µια στατιστικώς καθορισµένη µέση τιµή και δεν έχει καµία επηρροή στην θερµοκρασία σχεδιασµού. Πληροφορηθείτε την µέση τιµή για την ελάχιστη εξωτερική θερµοκρασία για την περιοχή σας από την αντιπροσωπεία που είναι υπεύθυνη για την περιοχή σας. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "εξωτερική θερµοκρασία". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί στη θέση "Ελάχ εξωτ θερµοκ". ΕΛΑΧ ΕΞΩΤΕΡ ΘΕΡΜ - 10 C Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Ελάχιστη εξωτερική θερµοκρασία -30 C - 0 C - 10 C 18

19 Γενικά στοιχεία 10 Είδος κτιρίου Στο σηµείο αυτό καταχωρείτε την απαίτηση θερµικής ενέργειας, η οποία έχει καθοριστεί µετά από τον υπολογισµό των θερµικών απωλειών για το κτίριό σας. Η απαίτηση θερµικής ενέργειας είναι διαχωρισµένη σε τρεις κατηγορίες: µικρή - κτίριο µε απάιτηση θερµικής ενέργειας άνω των 100 W/m 2 µεσαία - κτίριο µε απάιτηση θερµικής ενέργειας W/m 2 µεγάλη - κτίριο µε απάιτηση θερµικής ενέργειας έως 60 W/m 2 N + C + G Καταχώρηση κωδικού. N Πιέστε και απελευθερώστε το πλήκτρο. ΕΙ ΟΣ ΜΟΝΩΣΗΣ ΜΕΣΑΙΑ Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Είδος µόνωσης". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί στο επιθυµητό είδος κτιρίου. ΕΙ ΟΣ ΜΟΝΩΣΗΣ ΒΑΡΙΑ Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Είδος κτιρίου ελαφρά µεσαία βαριά µεσαία 19

20 10 Γενικά στοιχεία Ενεργοποίηση ή απενεργοποίηση του ασύρµατου ρολογιού N + C + G Καταχώρηση κωδικού. N Πιέστε και απελευθερώστε το πλήκτρο. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "ενεργοποι ασυρµ". N + Περιστρέψτε το κουµπί στη θέση "ναι" ή "όχι". ΕΝΕΡΓΟΠΟΙ ΑΣΥΡΜ ΝΑΙ Υπόδειξη: Αν επιλέξετε "όχι", απενεργοποιείται σε όλα τα ταµπλό ρύθµισης, που είναι συνδεδεµένα σε σειρά η λήψη του ασύρµατου ρολογιού. Αυτό ισχύει και για τα σήµατα του ασύρµατου ρολογιού του τηλεχειρισµού BFU/F και άλλων τηλεχειριστηρίων MEC 2 µε λήψη ασύρµατου ρολογιού. Η λειτουργία του ασύρµατου ρολογιού δεν ισχύει προς το παρόν στην Ελλάδα. Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Ασύρµατο ρολόι ενεργοποιηµένο ναι / όχι ναι 20

21 Γενικά στοιχεία 10 Τηλεχειρισµός Ο τηλεχειρισµός προσφέρει την δυνατότητα µιας αποµακρυσµένης εξωτερικής καταχώρησης δεδοµένων ή τροποποίησής τους µέσω συστηµάτων τηλεχειρισµού π. χ. του συστήµατος τηλεχειρισµού Logamatic. ναι = Εφικτός ο τηλεχειρισµός µέσω συστήµατος τηλεχειρισµού Logamatic όχι = Ο τηλεχειρισµός δεν είναι εφικτός. Ωστόσο τα στοιχεία της εγκατάστασης µπορούν να διαβαστούν και να ελεγχθούν. N + C + G Καταχώρηση κωδικού. N Πιέστε και απελευθερώστε το πλήκτρο. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "τηλερύθµιση". N + Περιστρέψτε το κουµπί στη θέση "ναι" ή "όχι". ΤΗΛΕΡΥΘΜΙΣΗ ΝΑΙ Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Τηλερύθµιση ναι / όχι ναι 21

22 11 Επιλογή πλακετών 11 Επιλογή πλακετών Σε έναν καινούργιο τηλεχειρισµό MEC 2 ή όταν έχει διεξαχθεί "Reset", αναγνωρίζονται και διαβάζονται οι πλακέτες αυτόµατα. Αν το τηλεχειριστήριο MEC 2 είναι συνδεδεµένο µόνο στο ρεύµα και κατά συνέπεια δεν υπάρχει επικοινωνία µε το ταµπλό ρύθµισης, πρέπει να γίνει επιλογή των πλακετών. N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "επιλογή πλακέτας". N Πιέστε το πλήκτρο. ΕΠΙΛΟΓΗ ΠΛΑΚΕΤΑΣ Στη θέση εµβυσµάτωσης A εµφανίζεται η πλακέτα του λέβητα ZM 422. N Απελευθερώστε το πλήκτρο ΕΠΙΛΟΓΗ ΠΛΑΚΕΤΑΣ ΘΕΣΗ A ΠΛΑΚΕΤΑ ΛΕΒΗΤΑ ZM 422 Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί η επόµενη θέση εµβυσµάτωσης. Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί στην ανάλογη πλακέτα λειτουργίας. ΕΠΙΛΟΓΗ ΠΛΑΚΕΤΑΣ ΘΕΣΗ 1 2 ΚΥΚΛΩΜΑΤΑ FM 442 Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Θέση εµβυσµάτωσης A Πλακέτα λέβητα Θέση εµβυσµάτωσης 1-2 Πλακέτα λειτουργίας ZM 422 καµία καµία FM 442 καµία, αν το MEC 2 είναι συνδεδεµένο µόνο στο ρεύµα. καµία, αν το MEC 2 είναι συνδεδεµένο µόνο στο ρεύµα. 22

23 Τεχνικά χαρακτηριστικά λέβητα Τεχνικά χαρακτηριστικά λέβητα Ρύθµιση τύπου λέβητα Ανάλογα µε τον επιλεγµένο τύπο λέβητα εµφανίζοντα ειδικές δυνατότητες ρύθµισης (βλέπε Κεφ. 24, σελ 93). Λέβητας χαµηλής θερµοκρασίας Ο λέβητα χαµηλής θερµοκρασίας λειτουργεί µε µια προστασία υγροποίησης που έχει προρυθµιστεί από το εργοστάσιο, και η οποία εξαρτάται από τον επιλεγµένο "τύπο καυστήρα". N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "στοιχεία λέβητα". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. Η ένδειξη αλλάζει σε N + "τύπος λέβητα". Ο ρυθµισµένος τύπος του λέβητα αναβοσβήνει. Περιστρέψτε το κουµπί στη θέση "χαµηλές θερµοκρα". ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΣΤΟΙΧΕΙΑ ΛΕΒΗΤΑ ΤΥΠΟΣ ΛΕΒΗΤΑ ΧΑΜΗΛΕΣ ΘΕΡΜΟΚΡΑ 23

24 12 Τεχνικά χαρακτηριστικά λέβητα Θερµοκρασία προστασίας υγροποίησης Ανάλογα µε την θερµοκρασία προστασίας υγροποίησης ενεργοποιούνται οι κυκλοφορητές του κυκλώµατος θέρµανσης και, αν υπάρχει, ο κυκλοφορητής του λέβητα. Η προρυθµισµένη θερµοκρασία προστασίας υγροποίησης πρέπει να τροποποιείται µόνο σε ειδικές περιπτώσεις. Η θερµοκρασία προστασίας υγροποίησης βρίσκεται εργοστασιακά 5K κάτω από την ελάχιστη θερµοκρασία απενεργοποίησης του λέβητα. Περιστρέψτε το κουµπί στη θέση "προστασ υγροποιη θερµοκρασία". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί στην επιθυµητή θερµοκρασία. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΠΡΟΣΤΑΣ ΥΓΡΟΠΟΙΗ ΘΕΡΜΟΚΡΑΣΙΑ 40 C Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Τύπος λέβητα Θερµοκρασία προστασίας υγροποίησης Χαµηλή θερµοκρασία Ecostream Τιµή καύσης NT/Θερµοκρασία βάσης Χαµηλή θερµοκρασία 15 C - 60 C 1 βαθµίδας: 40 C 2 βαθµίδων: 45 C διαµόρφωσης: 50 C 24

25 Τεχνικά χαρακτηριστικά λέβητα 12 Λέβητας Ecostream Οι προϋποθέσεις λειτουργίας για τον λέβητα Ecostream έχουν προκαθοριστεί από το εργοστάσιο και λαµβάνονται αυτόµατα υπόψη. Μέσω της επιλογής του µενού "Ρύθµιση Ecostream µέσω" τίθεται η ερώτηση για τον τρόπο ρύθµισης της θερµοκρασίας λειτουργίας του λέβητα. Εργοστασιακά έχει καθοριστεί θερµοκρασία λειτουργίας του λέβητα 50 C. Η προδιαγραφόµενη τιµή για τη θερµοκρασία προσαγωγής του λέβητα είναι 4K µεγαλύτερη (54 C). Στη ρύθµιση "Τρίοδος κυκλώµατος" ο κυκλοφορητής του κυκλώµατος θέρµανσης ενεργοποιείται εργοστασιακά 5K κάτω από τη θερµοκρασία λειτουργίας του λέβητα και 7K κάτω από αυτή απενεργοποιείται και πάλι. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ N + C + G Καταχώρηση κωδικού. Περισρτέψτε το κουµπί, µέχρι να εµφανιστεί "Στοιχεία λέβητα". ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΥΠΟΣ ΛΕΒΗΤΑ Ecostream Η ένδειξη αλλάζει σε N + "Τύπος λέβητα". Περιστρέψτε το κουµπί στο "Ecostream" 25

26 12 Τεχνικά χαρακτηριστικά λέβητα Ρύθµιση Ecostream Επιλέξτε µεταξύ των ακόλουθων δυνατοτήτων ρύθµισης: - "Τρίοδος λέβητα", όταν επιθυµείτε η ρύθµιση Ecostream να διεξαχθεί µέσω ενεργοποίησης των τριόδων του κυκλώµατος θέρµανσης. - "εξωτ ρύθµιση", όταν επιθυµείτε η ρύθµιση Ecostream να διεξάγεται µέσω εξωτερικής ρύθµισης, δηλ. όταν το Logamatic 4211 τηρεί τις προδιαγραφές του λέβητα. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Ρύθµιση Ecostream µέσω" N + Περιστρέψτε το κουµπί, νέχρι να εµφανιστεί η ανάλογη ρύθµιση. Χρόνος λειτουργίας του σερβοκινητήρα Ο χρόνος λειτουργίας του σερβοκινητήρα έχει ρπορυθµιστεί και υπό κανονικές συνθήκες δεν είναι αναγκαίο να τροποποιηθεί. Λάβετε υπόψη σας, ότι εσφαλµένες καταχωρήσεις είναι πιθανό να επηρεάσουν την ρύθµιση της θερµοκρασίας προσαγωγής κατά τη λειτουργία. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί " Τρίοδος Χρόνος λειτουργίας". N + Ρυθµίστε το κουµπί στον επιθυµητό χρόνο λειτουργίας τµ. σερβοµοτέρ. Οι χρόνοι λειτουργίας των σερβοκινητήρων των κυκλωµάτων θέρµανσης εµφανίζονται ξεχωριστά στο σηµείο του µενού "Κύκλωµα". Αν οι χρόνοι λειτουργίας των σερβοκινητήρων των κυκλωµάτων θέρµανσης διαφέρουν, να καταχωρηθεί αντιπροσωπευτική τιµή (µέση τιµή). ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ECΟΤRΕΑΜ ΡΥΘΜΙΣΗ ΜΕΣΩ ΤΡΙΟ ΟΣ ΛΕΒΗΤΑ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΡΙΟ ΟΣ ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓ 120 sec Ρύθµιση Ecostream µέσω Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Τρίοδος κυκ. θέρµ. εξωτερ. ρύθµιση Τρίοδος λέβητα Χρόνος λειτουργίας τριόδου sec 120 sec 26

27 Τεχνικά χαρακτηριστικά λέβητα 12 Λέβητας συµπυκνώσεως Επιλέξτε τον τύπο του λέβητα "συµπύκνωσης", αν έχει εγκατασταθεί λέβητας συµπύκνωσης. Στην περίπτωση αυτή δεν είναι αναγκαία η τήριση των προδιαγραφών λειτουργίας του λέβητα. N + C + G Καταχώρηση κωδικού. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τεχν στοιχ λέβητ". ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ Πιέστε και κρατήστε πιεσµένο το πλήκτρο. Η ένδειξη αλλάζει σε N + "τύπος λέβητα". Περιστρέψτε το κουµπί σε "συµπύκνωσης". ΤΥΠΟΣ ΛΕΒΗΤΑ ΣΥΜΠΥΚΝΩΣΗΣ 27

28 12 Τεχνικά χαρακτηριστικά λέβητα Λέβητας χαµηλής θερµοκρασίας µε θερµοκρασία βάσης Κατά την επιλογή αυτού του τύπου λέβητα ισχύουν αυτόµατα οι ανάλογες προδιαγραφές λειτουργίας, που έχουν προρυθµιστεί εργοστασιακά στο ταµπλό ρύθµισης. Μέσω µιας τρίοδης βάνας ρυθµίζεται η θερµοκρασία λειτουργίας του λέβητα στην προσαγωγή του λέβητα. Οι προδιαγραφόµενες τιµές ισχύουν κάθε φορά, που για τον λέβητα υπάρχει από τον καταναλωτή απαίτηση φορτίου, ανεξάρτητα από το αν ο καυστήρας είναι ενεργοποιηµένος ή όχι. Για την υποστήριξη της προδιαγραφόµενης θερµοκρασίας λειτουργίας του λέβητα απενεργοποιούνται οι κυκλοφορητές των κυκλωµάτων θέρµανσης και ο κυκλοφορητής του κυκλώµατος του λέβητα κατά την πτώση της θερµοκρασίας κάτω από τις καθορισµένες ελάχιστες θερµοκρασίες. N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τεχν στοιχ λέβητ". ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ Η ένδειξη αλλάζει σε N + "Τύπος λέβητα". Ο τύπος του λέβητα αναβοσβήνει. Περιστρέψτε το κουµπί στο "Ελάχ θερµ βάσης". ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΥΠΟΣ ΛΕΒΗΤΑ ΕΛΑΧ ΘΕΡΜ ΒΑΣΗΣ 28

29 Τεχνικά χαρακτηριστικά λέβητα 12 Καύσιµο Σε αυτό το σηµείο του µενού πρέπει να καταχωρηθεί το είδος του καυσίµου που χρησιµοποιείται. Η ρύθµιση επηρεάζει τις προδιαγραφόµενες τιµές της ρύθµισης της τρίοδης βάνας και του καυστήρα. Εργοστασιακά έχει προρυθµιστεί το είδος καυσίµου "Αέριο καύσης", κατά την αλλαγή της ρύθµισης σε πετρέλαιο ισχύουν χαµηλότερες προδιαγραφόµενες τιµές. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "καύσιµη ύλη". N + Περιστρέψτε το κουµπί στο καύσιµο που χρησιµοποιείται. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΚΑΥΣΙΜΗ ΥΛΗ ΑΕΡΙΟ ΚΑΥΣΗΣ Υπόδειξη: Η ρύθµιση σε λέβητες χαµηλής θερµοκρασίας µε θερµοκρασία βάσης πρέπει να διεξαθχεί µέσω των τριόδων των κυκλωµάτων θέρµανσης. Καύσιµο Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση Αέριο καύσης, πετρέλαιο Αέριο καύσης 29

30 12 Τεχνικά χαρακτηριστικά λέβητα Ρύθµιση είδους καυστήρα Ανάλογα µε το επιλεγµένο είδος του καυστήρα εµφανίζονται επιπλέον µάσκες ρύθµισης. Μπορείτε να επιλέξετε µεταξύ των ακόλουθων ειδών καυστήρα: - "µιας βαθµίδας" - "διβάθµιος" - "αναλογικός". - Επιλογή "2xµίας βαθµίδας" στις ακόλουθες περιπτώσεις: σε µια συστοιχία δύο λεβητών µιας βαθµίδας, που λειτουργούν µόνο µε ένα Logamatic 4211 στον πρώτο λέβητα και ένα σταθερό ταµπλό ρύθµισης στον δεύτερο λέβητα. σε ορισµένους λέβητες διπλού µπλοκ µε δύο καυστήρες µιας βαθµίδας ανεξάρτητους µεταξύ τους. N + C + G Καταχώρηση κωδικού. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ Καυστήρας µιας βαθµίδας Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "τεχν στοιχ λέβητ". ΤΥΠΟΣ ΛΕΒΗΤΑ ΣΥΜΠΗΚΝΩΣΗΣ N Πιέστε το πλήκτρο. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τύπος καυστήρα". N + Επιλέξτε µε το κουµπί τον ανάλογο καυστήρα. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΥΠΟΣ ΚΑΥΣΤΗΡΑ ΜΙΑ ΒΑΘΜΙ Α Είδος καυστήρα Περιοχή ρύθµισης Εργοστασι. ρύθµιση Νέα καταχώρηση µιας βαθµίδας διβάθµιος αναλογικός µιας βαθµίδας x 2 µιας βαθµίδας 30

31 Τεχνικά χαρακτηριστικά λέβητα 12 Καυστήρας αναλογικός N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τεχν στοιχ λέβητ". Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τύπος λέβητα". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Επιλέξτε µε το κουµπί τον ανάλογο καυστήρα. Ελάχιστη απόδοση αναλογικής λειτουργίας Η "Ελάχιστη απόδοση αναλογικής λειτουργίας" είναι το ποσοστό της συνολικής απόδοσης, µέχρι το οποίο µπορεί να µειώσει ο καυστήρας. Αν η απαίτηση απόδοσης µειωθεί και πέσει κάτω από τη τιµή που έχει ρυθµιστεί, τότε ο καυστήρας απενεργοποιείται πλήρως. Εσφαλµένες ρυθµίσεις είναι δυνατό να επιφέρουν αποκλίσεις στη ρύθµιση. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Ελάχιστη αναλογ λειτου". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Ρυθµίστε µε το κουµπί την ελάχιστη απόδοση διαµόρφωσης. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΥΠΟΣ ΚΑΥΣΤΗΡΑ ΑΝΑΛΟΓΙΚΟΣ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΕΛΑΧΙΣΤΗ ΑΝΑΛΟΓ ΛΕΙΤΟΥ 30 % Χρόνος λειτουργίας σερβοµοτέρ καυστήρα Περιστρέψτε µέχρι να εµφανιστεί η ένδειξη "Καυστήρα χρόνο σερβοµοτέρ ". Με τον τρόπο αυτό ενηµερώνεται το ταµπλό ρύθµισης για το χρόνο που απαιτεί το σερβοµοτέρ του καυστήρα για τη διαδροµή από τη θέση "οff" στη θέση "οn". Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Καυστήρα χρόνο σερβοµοτέρ". N + Ρυθµίστε µε το κουµπί τον χρόνο λειτουργίας σερβοµοτέρ του καυστήρα. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΚΑΥΣΤΗΡΑ ΧΡΟΝΟ ΣΕΡΒΟΜΟΤΕΡ 12 sec Περιοχή ρύθµισης Εργοστασ. ρύθµιση Νέα καταχώρηση Ελάχιστη απόδοση διαµόρφωσης % 30 % Χρ. λειτουρ. σερβοµοτέρ καυστήρα 5-60 sec 12 sec 31

32 12 Τεχνικά χαρακτηριστικά λέβητα Καυστήρας 2x µονοβάθµιος N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "τεχν στοιχ λέβητ". Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τύπος καυστήρα". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "2 x µονοβάθµιο". Επικοινωνία αυτοµατισµού καυστήρα Καταχωρήστε, αν είναι εφικτή η επικοινωνία µε τον αυτοµατισµό του καυστήρα. Περιστρέψτε το κουµπί στη θέση "Επικοινωνία ηλεκτρονικό καυσ". Πιέστε και κρατήστε πιεσµένο το πλήκτρο. N + Περιστρέψτε το κουµπί στη θέση που θέλετε να επιλέξετε. Περιορισµός φορτίου Αν έχετε επιλέξει το είδος του καυστήρα "2 µονοβάθµιο", µπορείτε να καταχωρήσετε στο σηµείο του µενού "Περιορισµ. φορτ" εξωτερική θερµοκρασία, άνω της οποίας η 2η βαθµίδα θα ασφαλίζει αυτόµατα. Παράδειγµα: Μετά από µία συγκεκριµµένη θερµοκρασία η παραγωγή νερού κατά τη θερινή λειτουργία περιορίζεται σε µία βαθµίδα του λέβητα ή ένα µπλοκ του λέβητα. Περιστρέψτε το κουµπί στη θέση "Περιορισµ. φορτ από εξωτερ θερµ". N + Περιστρέψτε το κουµπί, µέχρι να επιτευχθεί η εξωτερική θερµοκρασία, πάνω από την οποία θα ασφαλίζεται η 2η βαθµίδα. Επικοινωνία µε ψηφ. αυτοµατισµό καυστήρα Περιορισµός φορτίου από εξωτερική θερµοκρασία x ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΤΥΠΟΣ ΚΑΥΣΤΗΡΑ 2 x ΜΟΝΟΒΑΘΜΙΟ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΕΠΙΚΟΙΝΩΝΙΑ ΗΛΕΚΤΡΟΝΙΚΟ ΚΑΥΣ ΟΧΙ ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΠΕΡΙΟΡΙΣΜ. ΦΟΡΤ ΑΠΟ ΕΞΩΤΕΡ ΘΕΡΜ 17 C Περιοχή ρύθµισης Εργοστασ. ρύθµιση Νέα καταχώρηση ναι / όχι όχι 0-30 C, κανένας 17 C 32

33 Τεχνικά χαρακτηριστικά λέβητα 12 Γενικές ρυθµίσεις των τεχνικών στοιχείων του λέβητα Οι ακόλουθες ρυθµίσεις είναι ανεξάρτητες από τον τύπο του λέβητα και το είδος του καυστήρα. Η λειτουργία του κυκλοφορητή µπορεί να ρυθµιστεί µόνο εάν δεν έχει επιλεγεί το κύκλωµα θέρµανσης 0. - Ρύθµιση λειτουργίας κυκλοφορητή Ανάλογα µε το υδραυλικό σύστηµα ή τις προδιαγραφές λειτουργίας συγκεκριµένων λεβητών χρησιµοποιούνται κυκλοφορητές λεβητών ως κυκλοφορητές προσαγωγής, Βypass ή σηµείων µέτρησης. Ο κυκλοφορητής έχει τις ακόλουθες λειτουργίες: - Κυκλοφορητής κυκλώµατος λέβητα Η συµπεριφορά του κυκλοφορητή του κυκλώµατος του λέβητα εξαρτάται από τον τύπο του λέβητα που έχει ρυθµιστεί, δηλ. τυχόν προδιαγραφές λειτουργίας του λέβητα έχουν επίπτωση στην λειτουργία του κυκλοφορητή του λέβητα. Ο χρόνος λειτουργίας του κυκλοφορητή του κυκλώµατος του λέβητα µετά την απενεργοποίηση µπορεί σε περίπτωση ανάγκης να τροποποιηθεί. - Κυκλοφορητής σηµείων µέτρησης Ο κυκλοφορητής χρησιµεύει κυρίως στον αισθητήρα του λέβητα σε εγκαταστάσεις διπλών λεβητών. Ο κυκλοφορητής σηµείων µέτρησης λειτουργεί πάντοτε παράλληλα µε την πρώτη βαθµίδα του καυστήρα. Η ενεργοποίηση του κυκλοφορητή είναι ανεξάρτητη από τον ρυθµισµένο τύπο του λέβητα. Αν επιλεχθεί αυτή η ρύθµιση, τότε ο κυκλοφορητής του λέβητα, δηλαδή των σηµείων µέτρησης δεν υπόκειται σε προδιαγραφές λειτουργίας λέβητα. Πρέπει σε κάθε περίπτωση να εξασφαλίζονται οι προδιαγραφές λειτουργίας του λέβητα σύµφωνα µε το Φύλλο Εργασίας K6. - Καµία - Χρόνος λειτουργίας του κυκλοφορητή µετά την απενεργοποίηση του καυστήρα. - Για την ιδανική χρήση της θερµότητας που έχει αποθηκευτεί στον λέβητα, καταχωρήστε χρόνο λειτουργίας του κυκλοφορητή µετά την απενεργοποίηση του καυστήρα - Ελάχιστος χρόνος λειτουργίας καυστήρα Ο ελάχιστος χρόνος λειτουργίας του καυστήρα δηλώνει, πόση ώρα λειτουργεί ο καυστήρας µετά την ενεργοποίηση, ανεξάρτητα από την ισχύουσα προγραµµατισµένη τιµή. Με τον τρόπο αυτό αποφεύγεται η συχνή ενεργοποίηση και απενεργοποίηση του καυστήρα. - Ελάχιστη θερµοκρασία ενεργοποίησης Το αργότερο όταν η θερµοκρασία προσαγωγής του λέβητα εξισωθεί µε την ελάχιστη θερµοκρασία ενεργοποίησης, ενώ υπάρχει απαίτηση θέρµανσης, ενεργοποιείται και πάλι ο καυστήρας. - Μέγιστη θερµοκρασία απενεργοποίησης Το αργότερο όταν η θερµοκρασία προσαγωγής του λέβητα εξισωθεί µε την µέγιστη θερµοκρασία απενεργοποίησης, απενεργοποιείται ο καυστήρας - Όριο για µέγιστη θερµοκρασία καυσαερίων Για τη µέτρηση της θερµοκρασίας των καυσαερίων πρέπει να υπάρχει συνδεδεµένος αισθητήρας θερµοκρασίας καυσαερίων. Αν υπάρξει υπέρβαση της "Μέγιστης θερµοκρασίας καυσαερίων", µπορεί να εκδοθεί ένδειξη σέρβις µέσω συστήµατος τηλεχειρισµού. N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Τεχν στοιχ λέβητ". N Πιέστε το πλήκτρο. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ 33

34 12 Τεχνικά χαρακτηριστικά λέβητα Λειτουργία κυκλοφορητή Περιστρέψτε το κουµπί, µέχρι να εµφανιστεί "Προστασ υγροποιη". N + Επιλέξτε µε το κουµπί την ανάλογη λειτουργία του κυκλοφορητή. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΛΕΙΤΟΥΡ ΚΥΚΛΟΦΟΡ ΚΑΜΙΑ Ρυθµίστε το χρόνο λειτουργίας του κυκλοφορητή µετά την απενεργοποίηση του καυστήρα Η προρυθµισµένη από το εργοστάσιο τιµή των 60 min πρέπει να τροποποιείται σε περιπτώσεις ανάγκης. Περιστρέψτε το κουµπί στη θέση "κυκλοφορ λέβητ". N + Ρυθµίστε µε το κουµπί το χρόνο λειτουργίας µετά την ενεργοποίηση. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΚΥΚΛΟΦΟΡ ΛΕΒΗΤ ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓ 60 min Ρυθµίστε τον ελάχιστο χρόνο λειτουργίας του καυστήρα Η τιµή τροποποιείται σπάνια. Περιστρέψτε τον διακόπτη στη θέση "Καυστήρας ελάχ χρόνος λειτουργ". N + Ρυθµίστε µε το κουµπί τον ελάχιστο χρόνο λειτουργίας του καυστήρα. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΚΑΥΣΤΗΡΑΣ ΕΛΑΧ ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓ 120 sec 34

35 Τεχνικά χαρακτηριστικά λέβητα 12 Ρύθµιση ελάχιστης θερµοκρασίας ενεργοποίησης Η θερµοκρασία να τροποποιηθεί µόνο σε περίπτωση ανάγκης. Περιστρέψτε το κουµπί στη θέση "Ελάχ θερµοκρασία ενεργοποίησης". Πιέστε το πλήκτρο και αφήστε το N + Ρυθµίστε µε το κουµπί την θερµοκρασία. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΕΛΑΧ ΘΕΡΜΟΚΡΑΣΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ 5 C Ρύθµιση µέγιστης θερµοκρασίας απενεργοποίησης Η θερµοκρασία να τροποποιηθεί µόνο σε περίπτωση ανάγκης. Περιστρέψτε το κουµπί στη θέση "Μέγ θερµοκρασία διακοπής". N + Ρυθµίστε µε το κουµπί τη θερµοκρασία. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΜΕΓ ΘΕΡΜΟΚΡΑΣΙΑ ΙΑΚΟΠΗΣ 80 C Λειτουργία του κυκλοφορητή του λέβητα Χρόνος λειτουργίας του κυκλοφορητή λέβητα µετά την απενεργοποίηση του καυστήρα Περιοχή ρύθµισης Εργοστασ. ρύθµιση Νέα καταχώρηση Κυκλοφορητής λέβητα Κυκλοφορητής σηµείων µέτρησης εν υπάρχει 0-60 min Συνεχής λειτουργία Καµία 60 min Ελάχιστος χρόνος λειτουργίας καυστήρα sec 120 sec Ελάχιστη θερµοκρασία αλλαγής 5-65 C 5 C Μέγιστη θερµοκρασία διακοπής C 80 C 35

36 12 Τεχνικά χαρακτηριστικά λέβητα Καταχωρήστε το όριο για την µέγιστη θερµοκρασία καυσαερίων Αν υπάρξει υπέρβαση του ορίου της θερµοκρασίας καυσαερίων ακολουθεί µια ένδειξη βλάβης. N + C + G Καταχώρηση κωδικού. Περιστρέψτε τον διακόπτη στη θέση "Τεχν στοιχ λέβητ" N Πιέστε το πλήκτρο. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ Περιστρέψτε το κουµπί στη θέση ''όριο θερµοκρ καυσαερ" N + Ρυθµίστε τη θερµοκρασία µε τον περιστρεφόµενο διακόπτη. ΤΕΧΝ ΣΤΟΙΧ ΛΕΒΗΤ ΟΡΙΟ ΘΕΡΜΟΚΡ ΚΑΥΣΑΕΡ 180 C Μέγιστο όριο για την θερµοκρασία καυσαερίων Περιοχή ρύθµισης Εργοστ. ρύθµιση Νέα καταχώρηση εν υπάρχει C Καµία 36

37 Στοιχεία κυκλώµατος θέρµανσης Στοιχεία κυκλώµατος θέρµανσης N + C + G Καταχώρηση κωδικού. εµφανιστεί το επιθυµητό "Κύκλωµα + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 1" N Πιέστε το πλήκτρο. ΚΥΚΛΩΜΑ 1 ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ1 Στην οθόνη εµφανίζεται το πρώτο σηµείο του µενού "Σύστηµα θέρµανση" του επιλεγµένου κυκλώµατος θέρµανσης. ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗ ΣΩΜΑΤΑ 37

38 13 Στοιχεία κυκλώµατος θέρµανσης Επιλογή συστήµατος θέρµανσης Αν έχει επιλεγεί η λειτουργία του κυκλοφορητή του λέβητα, δεν είναι δυνατόν να επιλεχθεί το κύκλωµα θέρµανσης 0. Μπορείτε να επιλέξετε τα παρακάτω συστήµατα θέρµανσης: - Κανένα αν η λειτουργική πλακέτα FM 442 έχει τοποθετηθεί στο ταµπλό ρύθµισης και δεν είναι αναγκαία η λειτουργία του κυκλώµατος θέρµανσης. Όλα τα σηµεία του µενού που ακολουθούν στα "Στοιχεία κυκλώµατος θέρµανσης" αναιρούνται. - Σώµατα θέρµανσης, κονβέκτορ. Η χαρακτηριστική καµπύλη θέρµανσης υπολογίζεται αυτόµατα ανάλογα µε την απαιτούµενη κυρτότητα των σωµάτων θέρµανσης ή των κονβέκτορ. - Ενδοδαπέδια Αυτόµατα υπολογίζεται µια πιο επίπεδη χαρακτηριστική καµπύλη θέρµανσης για µια χαµηλότερη θερµοκρασία λειτουργίας. - Κάτω σηµείο Η θερµοκρασία προσαγωγής βρίσκεται σε άµεση εξάρτηση από την εξωτερική θερµοκρασία. Η χαρακτηριστική καµπύλη θέρµανσης συνδέει σαν ευθεία το σηµείο βάσης και ένα δεύτερο σηµείο, που καθορίζεται από την θερµοκρασία ορισµού. Παράδειγµα: Επιλέγετε το σύστηµα θερµανσης " άπεδο" για το κύκλωµα θέρµανσης 2. N + C + G Καταχώρηση κωδικού. Περιστρέψτε το κουµπί µέχρι να εµφανιστεί το επιθυµητό "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 2" N Πιέστε και απελευθερώστε το πλήκτρο. Το ρυθµισµένο κύκλωµα θέρµανσης αναβοσβήνει. N + Περιστρέψτε το κουµπί µέχρι να εµφανιστεί η ένδειξη "Ενδοδαπέδια". - Σταθερό Χρησιµοποιήστε αυτό το σύστηµα για την ρύθµιση της θέρµανσης πισίνας ή την προρύθµιση συστηµάτων αερισµού, αν θέλετε να θερµαίνετε πάντα στην ίδια σταθερή θερµοκρασία προσαγωγής, ανεξάρτητα από την εξωτερική. Αν έχετε επιλέξει αυτό το σύστηµα δεν µπορείτε να εγκαταστήσετε τηλεχειρισµό για το κύκλωµα θέρµανσης. - Θερµοστάτης χώρου Η θερµοκρασία προσαγωγής εξαρτάται απόλυτα από την απόκλιση της θερµοκρασίας δωµατίου. Γι αυτό το λόγο πρέπει να εγκατασταθεί στο χώρο ένα τηλεχειριστήριο. ΚΥΚΛΩΜΑ 2 ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗ ΕΝ Ο ΑΠΕ ΙΑ Περιοχή ρύθµισης Εργοστ.Ρύθµιση Νέα καταχώρηση Σύστηµα θέρµανσης εν υπάρχει, σώµα θέρµανσης κονβέκτορ ενδοδαπέδια σταθερό κάτω σηµείο ρυθµιστής χώρου Σώµατα 38

39 Στοιχεία κυκλώµατος θέρµανσης 13 Μετονοµασία κυκλώµατος θέρµανσης Στη θέση του ονόµατος "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος" µπορείτε να επιλέξετε ένα άλλο όνοµα από τον προσφερόµενο κατάλογο. N + C + G Καταχώρηση κωδικού. εµφανιστεί η επιθυµητή ένδειξη "Κύκλωµα θέρµανσης + Αριθµός Παράδειγµα: "Κύκλωµα 2" N Πιέστε και απελευθερώστε το πλήκτρο. ΚΥΚΛΩΜΑ 2 ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 εµφανιστεί η ένδειξη "Όνοµα Κύκλωµα" ΟΝΟΜΑ ΚΥΚΛΩΜΑ ΚΥΚΛΩΜΑ Το όνοµα αναβοσβήνει. N + εµφανιστεί το επιθυµητό όνοµα. Όνοµα Κυκλώµατος Περιοχή Ρύθµισης Εργοστ.Ρύθµιση Νέα καταχώρηση Κύκλωµα, ιαµέρισµα, Ενδοδαπέδια, Όροφος, Μπάνιο, Πισίνα, Κτίριο, Υπόγειο Κύκλωµα 39

40 13 Στοιχεία κυκλώµατος θέρµανσης Ρύθµιση θερµοκρασίας κατωτέρου σηµείου Αν έχετε ρυθµίσει το σύστηµα θέρµανσης "Κάτω σηµείο", τότε µε την θερµοκρασία σηµείου βάσης και την θερµοκρασία ορισµού καθορίζετε µια ευθεία χαρακτηριστικη καµπύλη θέρµανσης. N + C + G Καταχώρηση κωδικού. εµφανιστεί η επιθυµητή ένδειξη "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 2" N ΚΥΚΛΩΜΑ 2 εµφανιστεί η ένδειξη "Κάτω σηµείο". ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗ ΚΑΤΩ ΣΗΜΕΙΟ εµφανιστεί η ένδειξη "Κατώτερ όριο θερ". N + Με τον περιστρεφόµενο διακόπτη ρυθµίστε την προδιαγραφόµενη τιµή, σε σχέση µε την εξωτερική θερµοκρασία, στους+20 C. ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΚΑΤΩΤΕΡ ΟΡΙΟ ΘΕΡ 30 C Περιοχή Ρύθµισης Εργοστ,Ρύθµιση Νέα Καταχώρηση Κατώτερο σηµείο θερµοκρασίας C 30 C 40

41 Στοιχεία κυκλώµατος θέρµανσης 13 Ρύθµιση θερµοκρασίας ορισµού Η θερµοκρασία ορισµού πρέπει να ρυθµιστεί τουλάχιστον 10 Κ υψηλότερα από την θερµοκρασία του κατώτερου σηµείου. Αλλάζοντας τη θερµοκρασία ορισµού, η εγκατάσταση λειτουργεί µε µια πιο χαµηλή ή υψηλή χαρακτηριστική καµπύλη θέρµανσης. N + C + G Καταχώρηση κωδικού. εµφανιστεί η ένδειξη για το επιιθυµητό "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος" Παράδειγµα: "Κύκλωµα 2" N Πιέστε και απελευθερώστε το πλήκτρο. ΚΥΚΛΩΜΑ 2 εµφανιστεί η ένδειξη "Θερµοκρ ορισµού". N + Με τον περιστρεφόµενο διακόπτη ρυθµίστε την προδιαγραφόµενη τιµή, σε σχέση µε την κατώτερη εξωτερική θερµοκρασία, σύµφωνα µε τον χάρτη για τις κλιµατολογικές ζώνες. ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΘΕΡΜΟΚΡ ΟΡΙΣΜΟΥ 75 C Περιοχή Ρύθµισης Εργοστ.Ρύθµιση Νέα καταχώρηση Θερµοκρασία ορισµού C 75 C σε σώµατα θέρµανσης 45 C σε θέρµανση δαπέδου 41

42 13 Στοιχεία κυκλώµατος θέρµανσης Ελάχιστη θερµοκρασία προσαγωγής Η ελάχιστη θερµοκρασία προσαγωγής περιορίζει την χαρακτηριστική καµπύλη θέρµανσης σε µια ελάχιστη ονοµαστική τιµή. εν εµφανίζεται η ένδειξη όταν το σύστηµα έχει ρυθµιστεί στο "Σταθερό". Η τιµή πρέπει να αλλάξει µόνο σε περίπτωση ανάγκης. N + C + G Καταχώρηση κωδικού. εµφανιστεί η ένδειξη για το επιθυµητό "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 2" N Πιέστε και απελευθερώστε το πλήκτρο. ΚΥΚΛΩΜΑ 2 εµφανιστεί η ένδειξη "Ελάχιστ. θερµ προσαγωγής". N + Με τον περιστρεφόµενο διακόπτη ρυθµίστε την προδιαγραφόµενη τιµή, κάτω από την οποία δεν επιτρέπεται να πέσει η θερµοκρασία προσαγωγής. ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΕΛΑΧΙΣΤ. ΘΕΡΜ ΠΡΟΣΑΓΩΓΗΣ 5 C Περιοχή ρύθµισης Εργοστ.Ρύθµιση Νέα Καταχώρηση Ελάχιστη θερµ. προσαγωγής 5-70 C 5 C 42

43 Στοιχεία κυκλώµατος θέρµανσης 13 Μέγιστη θερµοκρασία προσαγωγής Η µέγιστη θερµοκρασία προσαγωγής περιορίζει τη χαρακτηριστική καµπύλη θέρµανσης σε µια µέγιστη ονοµαστική τιµή. εν εµφανίζεται η ένδειξη όταν το σύστηµα έχει ρυθµιστεί στο "Σταθερό". Η τιµή να τροποποιηθεί µόνο σε περίπτωση ανάγκης. N + C + G Καταχώρηση κωδικού. εµφανιστεί η ένδειξη για το επιθυµητό "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 2". N Πιέστε και απελευθερώστε το πλήκτρο. ΚΥΚΛΩΜΑ 2 Περιστρέψτε το κουµπί µέχρι να εµφανιστεί η ένδειξη "Μέγιστη θερµ προσαγωγής". N + Με τον περιστρεφόµενο διακόπτη ρυθµίστε την προδιαγραφόµενη τιµή που δεν επιτρέπεται να υπερβαίνει η θερµοκρασία προσαγωγής. ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΜΕΓΙΣΤΗ ΘΕΡΜ ΠΡΟΣΑΓΩΓΗΣ 75 C Περιοχή Ρύθµισης Εργοστ.Ρύθµιση Νέα καταχώρηση Μέγιστη ενδοδαπέδια θερµοκρασία προσαγωγής Μέγιστη θερµοκρασία προσαγωγής σε σώµατα θέρµανσης, κονβέκτορες, κατώτερο σηµείο C 50 C C 75 C 43

44 13 Στοιχεία κυκλώµατος θέρµανσης Επιλογή τηλεχειρισµού Σ αυτό το σηµείο του µενού µπορείτε να επιλέξετε, αν θα εγκατασταθεί ένας τηλεχειρισµός για το κύκλωµα θέρµανσης. Μπορείτε να επιλέξετε ανάµεσα σε - κανέναν τηλεχειρισµό - τηλεχειρισµό µε οθόνη (MEC 2) "Κυκλώµατα MEC" - τηλεχειρισµό χωρίς οθόνη (BFU ή BFU/F). Σε σύστηµα κυκλώµατος θέρµανσης "Σταθερό" και σε ενεργοποιηµένη "Εξωτερική Εναλλαγή", δε µπορεί να εγκατασταθεί τηλεχειρισµός. Η εγκατάσταση ενός τηλεχειρισµού αποτελεί προϋπόθεση για τις ακόλουθες λειτουργίες που ελέγχουν την θερµοκρασία χώρου: - Μειωµένη λειτουργία νύχτας µε επιρροή εσωτερικής θερµοκρασίας - Μέγιστη επιρροή χώρου - Αυτόµατη προσαρµογή - Βελτιστοποίηση - Σύστηµα θέρµανσης "Θερµοστάτης χώρου" Επεξηγήσεις για τα "Κυκλώµατα MEC" Η εγκατάσταση ενός "Τηλεχειρισµού µε οθόνη" µπορεί να ρυθµιστεί για κάθε κύκλωµα θέρµανσης. Τα κυκλώµατα αυτά χαρακτηρίζονται µε τον όρο "Κυκλώµατα MEC". Με τον τρόπο αυτό, όλες οι τροποποιήσεις στο MEC 2 επιδρούν συγχρόνως σε όλα τα κυκλώµατα. Οι ακόλουθες λειτουργίες µπορούν να διεξαχθούν για τα "Κυκλώµατα MEC" - Εναλλαγή των τρόπων λειτουργίας - Τροποποίηση των ονοµαστικών τιµών - Εναλλαγή θερινής / χειµερινής λειτουργίας - Λειτουργία διακοπών - Λειτουργία πάρτυ - Λειτουργία διαλείµµατος Τα κυκλώµατα που χαρακτηρίζονται "Κυκλώµατα ΜΕC" µπορούν να επιλεχθούν και ως "Μεµονωµένα Κυκλώµατα". Ο προγραµµατισµός του χρόνου λειτουργίας "PROG" δεν είναι εφικτός για τα "Κυκλώµατα MEC". Ο προγραµµατισµός του χρόνου λειτουργίας µπορεί να διεξαχθεί αποκλειστικά µε "Μεµονωµένο Κύκλωµα". 44

45 Στοιχεία κυκλώµατος θέρµανσης 13 N + C + G Καταχώρηση κωδικού. εµφανιστεί η ένδειξη για το επιθυµητό "Κύκλωµα θέρµανσης + Αριθµός κυκλώµατος". Παράδειγµα: "Κύκλωµα 2 " N Πιέστε και απελευθερώστε το πλήκτρο. ΚΥΚΛΩΜΑ 2 εµφανιστεί η ένδειξη "Τηλεχειριστήριο". N + Με τον περιστρεφόµενο διακόπτη επιλέξτε την ένδειξη "µε οθόνη", αν το επιλεγµένο κύκλωµα κατατάσσεται στο MEC 2. ΣΤΟΙΧΕΙΑ ΚΥΚΛΩΜ2 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΜΕ ΟΘΟΝΗ Τηλεχειριστήριο Περιοχή Ρύθµισης Εργοστ.Ρύθµιση Νέα καταχώρηση κανένα χωρίς οθόνη κανένα µε οθόνη 45
