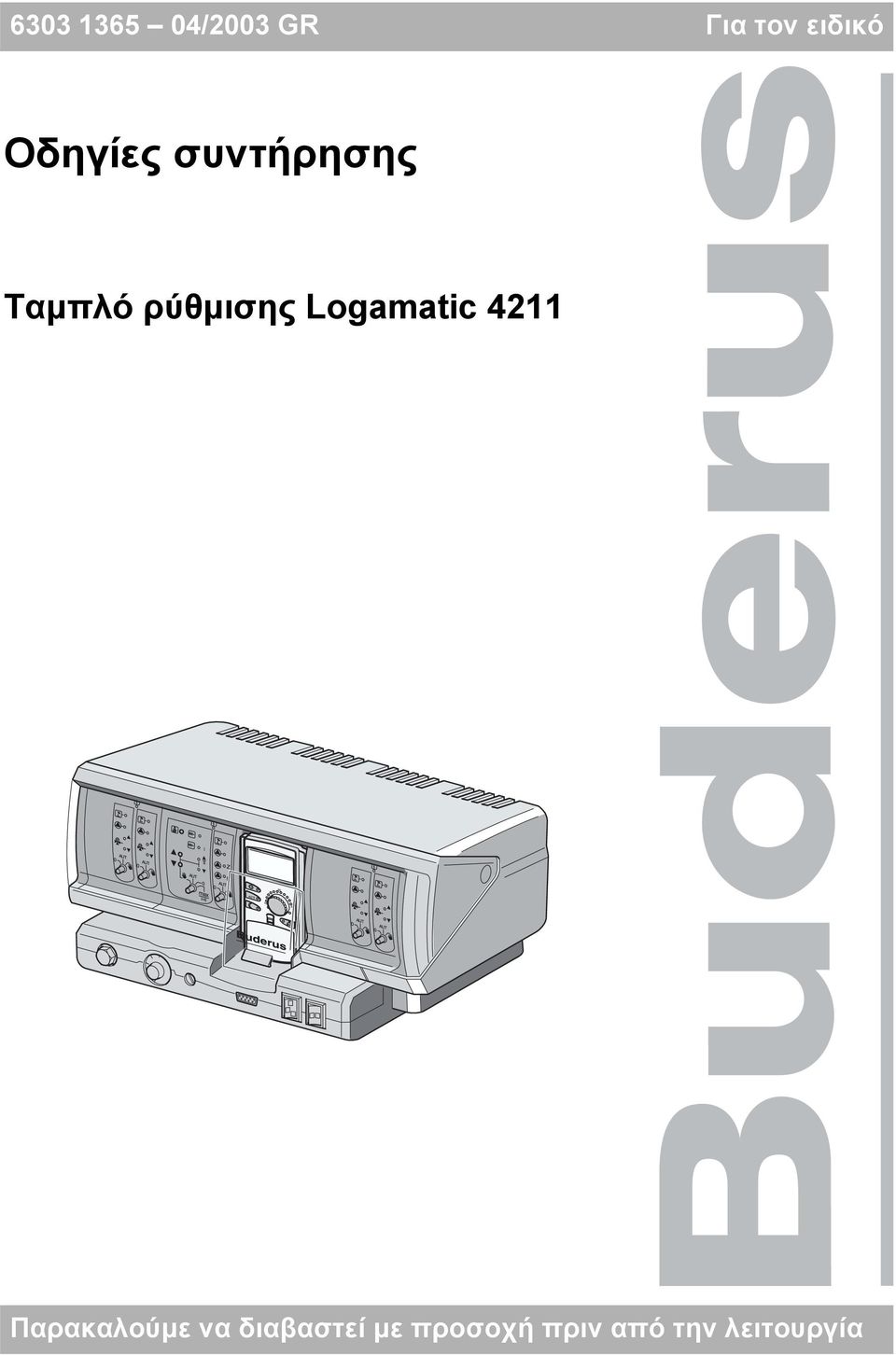

1 /2003 GR Για τον ειδικό Οδηγίες συντήρησης Ταµπλό ρύθµισης Logamatic 4211 Παρακαλούµε να διαβαστεί µε προσοχή πριν από την λειτουργία

2 Πρόλογος Η συσκευή συµµορφώνεται µε τις βασικές απαιτήσεις των σχετικών ευρωπαϊκών οδηγιών. Η συµµόρφωση έχει πιστοποιηθεί. Τα ανάλογα έγγραφα και το πρωτότυπο της βεβαίωσης συµµόρφωσης βρίσκονται στα αρχεία του κατασκευαστή. Σχετικά µε τις παρούσες οδηγίες Οι παρούσες οδηγίες περιέχουν σηµαντικές πληροφορίες για την ασφαλή και ορθή έναρξη λειτουργίας και τις εργασίες συντήρησης του ταµπλό ρύθµισης Logamatic Οι παρούσες οδηγίες συντήρησης απευθύνονται σε εξειδικευµένους τεχνικούς, οι οποίοι βάσει της τεχνικής τους κατάρτισης και εµπειρίας- διαθέτουν γνώσεις για το χειρισµό εγκαταστάσεων θέρµανσης καθώς και για τις υδραυλικές εγκαταστάσεις. ιεξάγετετις εργασίες συντήρησης µόνο όταν διαθέτετε τις ειδικές γνώσεις.! Εξηγήστε στον πελάτη τον τρόπο λειτουργίας και χρήσης. Επιφυλασσόµαστε για τεχνικές αλλαγές. Λόγω της διαρκούς εξέλιξης ενδέχεται να υπάρχουν µικρές αποκλίσεις στις εικόνες, στις περιγραφές λειτουργίας και στα τεχνικά στοιχεία. Ενηµέρωση του εγγράφου Αν έχετε προτάσεις για την βελτίωση των προϊόντων µας ή αν έχετε παρατηρήσει δυσλειτουργίες, παρακαλούµε να επικοινωνήσετε µαζί µας. 2

3 Περιεχόµενα 1 Ασφάλεια Οδηγίες ρύθµισης θερµικού ασφαλείας (TB) Οδηγίες ρύθµισης του θερµοστάτη νερού λέβητα (TR) Παράµετροι ρύθµισης και στοιχεία ενδείξεων Στοιχεία χειρισµού Πλακέτες και οι λειτουργίες τους Μονάδα χειρισµού MEC Έναρξη λειτουργίας της µονάδας χειρισµού MEC Επίπεδο τεχνικού, επισκόπηση προγράµµατος Έλεγχος θερµικού ασφαλείας TB Γενικά στοιχεία Επιλογή πλακέτας Τεχνικά στοιχεία λέβητα Στοιχεία κυκλώµατος θέρµανσης εδοµένα ζεστού νερού Ρύθµιση διευθύνσεων, αντίσταση τερµατισµού Χαρακτηριστική καµπύλη θέρµανσης Τεστ ρελέ οκιµή οθόνης LCD Βλάβες εδοµένα παρακολούθησης Επαναφορά Εµφάνιση έκδοσης Χαρακτηριστικές καµπύλες αισθητήρων Ρύθµιση ειδικών τεχνικών χαρακτηριστικών λέβητα Ευρετήριο

4 1 Ασφάλεια 1 Ασφάλεια 1.1 Χρήση σύµφωνα µε τις ισχύουσες διατάξεις Το ταµπλό ρύθµισης Logamatic 4211 χρησιµεύει στη ρύθµιση και τον έλεγχο των εγκαταστάσεων θέρµανσης σε πολυκατοικίες, συµπλέγµατα κατοικιών και άλλα κτίρια. 1.2 Σηµαντικές υποδείξεις! Λειτουργήστε το ταµπλό ρύθµισης µόνο σύµφωνα µε τις οδηγίες και σε άριστη κατάσταση.! ιαβάστε προσεκτικά τις παρούσες οδηγίες χρήσης πριν την έναρξη των εργασιών στο ταµπλό ρύθµισης. ΚΙΝ ΥΝΟΣ-ΘΑΝΑΤΟΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Βεβαιωθείτε ότι υπάρχει διαχωριστική διάταξη για την απενεργοποίηση του ηλεκτρικού πίνακα. Σε περίπτωση που δεν υπάρχει διαχωριστική διάταξη, πρέπει να την τοποθετήσετε. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Χρησιµοποιείτε µόνο αυθεντικά εξαρτήµατα της Buderus. Για βλάβες που προκλήθηκαν από ανταλλακτικά που δεν διανέµονται από τη Buderus, η εταιρία δεν αναλαµβάνει καµία ευθύνη. 1.3 Σηµαντικές υποδείξεις για την ενεργοποίηση ΠΡΟΕΙ ΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! λόγω ηλεκτρικού ρεύµατος.! Βεβαιωθείτε ότι όλες οι ηλεκτρικές εργασίες εκτελούνται µόνο από εξουσιοδοτηµένο προσωπικό.! Πριν ανοίξετε το ταµπλό ρύθµισης: ιακόψτε την ηλεκτρική παροχή του ταµπλό ρύθµισης και βεβαιωθείτε ότι δεν είναι δυνατή η εσφαλµένη επανασύνδεσή της. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω παγετού. Εάν δεν είναι ενεργοποιηµένη η εγκατάσταση θέρµανσης, µπορεί να παγώσει λόγω παγετού.! Προστατεύστε την εγκατάσταση θέρµανσης από το πάγωµα, αδειάζοντας εάν χρειάζεται τους αγωγούς θέρµανσης και πόσιµου νερού στο κατώτερο σηµείο.! Πριν την ενεργοποίηση του ταµπλό ρύθµισης βεβαιωθείτε ότι οι χειροκίνητοι διακόπτες στο ταµπλό ρύθµισης και στις πλακέτες λειτουργίας βρίσκονται στη θέση "AUT".! Για την πληροφόρηση του χρήστη της εγκατάστασης υπάρχει ένα πρωτόκολλο ρυθµίσεων στις οδηγίες χρήσης του ταµπλό ρύθµισης. Καταχωρήστε οπωσδήποτε γραπτώς κατά την έναρξη λειτουργίας τις προγραµµατισµένες ρυθµίσεις καθώς και την αντιστοίχιση των κυκλωµάτων θέρµανσης. 4

5 Ασφάλεια Καθαρισµός του ταµπλό ρύθµισης! Καθαρίζετε το ταµπλό ρύθµισης µόνο µε νωπό πανί. 1.5 Απόρριψη! Φροντίστε ώστε το υλικό συσκευασίας του του ταµπλό ρύθµισης να απορριφθεί µε τρόπο φιλικό προς το περιβάλλον.! Ταµπλό ρύθµισης που προορίζεται για απόρριψη πρέπει να απορριφθεί από εξουσιοδοτηµένη αρχή µε τρόπο που δεν επιβαρύνει το περιβάλλον. Κατά την απόρριψη βεβαιωθείτε ότι αφαιρέσατε τη µπαταρία λιθίου, που υπάρχει στη µονάδα CM431, από το ταµπλό ρύθµισης και τα απορρίψατε ξεχωριστά. 5

6 2 Οδηγίες ρύθµισης θερµικού ασφαλείας (TB) 2 Οδηγίες ρύθµισης θερµικού ασφαλείας (TB) Αποσυναρµολόγηση περιβλήµατος και αφαίρεση θερµικού ασφαλείας! Για τη ρύθµιση των επιθυµητών θερµοκρασιών πρέπει το θερµικό ασφαλείας (TB) (Σχ. 1, θέση 2) να αφαιρεθεί από το κιβώτιο.! Για να αποσυναρµολογήσετε το θερµικό ασφαλείας, πρέπει να ξεβιδώσετε τις δύο βίδες (Σχ. 1, θέση 1).! Αφαιρέστε το κάλυµµα (Σχ. 1, θέση 3).! Ξεβιδώστε το προστατευτικό κάλυµµα (Σχ. 1, θέση 2).! Χαλαρώστε τις βίδες.! Αφαιρέστε το TB και εκτελέστε τις ακόλουθες ρυθµίσεις. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Σχ. 1 Ταµπλό ρύθµισης Logamatic 4... Το θερµικό ασφαλείας πρέπει να ρυθµιστεί σύµφωνα µε τις τοπικές προδιαγραφές στη µεγαλύτερη επιτρεπτή θερµοκρασία της εγκατάστασης θέρµανσης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ 3 Η εργοστασιακή ρύθµιση είναι 110 C. Ρύθµιση θερµικού διακόπτη ασφαλείας 1 2 σχ. 2 Εκδοχή A! Χαλαρώστε τη βίδα (Σχ. 2, θέση 1).! Ρυθµίστε τη µεταλλική πλάκα µε την ένδειξη της θερµοκρασίας στο επιθυµητό σηµείο (Σχ. 2, θέση 2) (Σχ. 2, θέση 3).! Σφίξτε πάλι τη βίδα(σχ. 2, θέση 1). σχ. 3 Τύπος B! Τοποθετήστε το διακόπτη ρύθµισης (Σχ. 3, θέση 1) στην αντίστοιχη θερµοκρασία. Σχ. 2 Τύπος A 1 Σχ. 3 Τύπος B 6

7 Οδηγίες ρύθµισης του θερµοστάτη νερού λέβητα (TR) 3 3 Οδηγίες ρύθµισης του θερµοστάτη νερού λέβητα (TR) Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Μεταβολή θερµοστάτη νερού λέβητα από τους 90 C στους 105 C (µόνο µε ρύθµιση του TB στους 120 C). 1 Για εγκαταστάσεις που χρειάζονται θερµοκρασία νερού καυστήρα µεγαλύτερη από τους 90 C(Προσοχή στην υπόδειξη!), µπορεί ο θερµοστάτης νερού του λέβητα να αλλάξει από τους 90 C στους 105 C.! Τραβήξτε το κουµπί ρύθµισης.! ιαxωρίστε τους αναστολείς (Σχ. 4, θέση 1).! Εισαγάγετε και πάλι το κουµπί ρύθµισης. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Τα ταµπλό ρύθµισης Logamatic µπορούν να λειτουργήσουν σε µεγ. 99 C. είτε τις οδηγίες συντήρησης για τα "Τεχνικά στοιχεία λέβητα", Σελίδα 44 "Μέγιστη θερµοκρασία απενεργοποίησης". Σχ. 4 Κουµπί ρύθµισης 7

8 4 Παράµετροι ρύθµισης και στοιχεία ενδείξεων 4 Παράµετροι ρύθµισης και στοιχεία ενδείξεων Ορισµένα σηµεία επιλογής εµφανίζονται µόνο σε συνάρτηση µε τις υπάρχουσες πλακέτες και τις προηγούµενες ρυθµίσεις. Σχ. 5 8 Γενικά στοιχεία Κύκλωµα 2, 3, 4 δείτε σχετικά κύκλωµα θέρµανσης 1 Ελάχιστη εξωτερική θερµοκρασία Ζεστό νερό Είδος κτιρίου Ζεστό νερό ναι/όχι Λειτουργία ασύρµατου ρολογιού ενεργή Περιοχή ζεστού νερού µέχρι Τηλερύθµιση Βελτιστοποίηση ενεργοποίησης Κατανάλωση ενέργειας Εκµετάλλευση υπολειπόµενης θερµότητας Ένδειξη οριακής τιµής στάθµης (Fόllstandgrenzwertgeber) Υστέρηση Μήνυµα σφάλµατος χειροκίνητου διακόπτη Αύξηση θερµοκρασίας λέβητα Αυτόµατη αναφορά συντήρησης Εξωτερικό µήνυµα βλάβης WF1/WF2 Επιλογή πλακέτας Εξωτερική επαφή WF1/WF3 ΘEΣH A Θερµική απολύµανση ΘEΣH 1 Θερµοκρασία απολύµανσης ΘEΣH 2 Ηµέρα απολύµανσης Τεχνικά στοιχεία λέβητα Ώρα απολύµανσης Τύπος λέβητα Κυκλοφορία (συχνότητα ενεργοποίησης ανά ώρα) Καύσιµο Χαρακτηριστική καµπύλη θέρµανσης Χρόνος λειτουργίας ρυθµιστικής βάνας Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος θέρµανσης 0 Ρύθµιση Ecostream Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος θέρµανσης 1 Τύπος καυστήρα Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος θέρµανσης 2 Ελάχιστη απόδοση µονάδας Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος θέρµανσης 3 Χρόνος λειτουργίας κινητήρα ρύθµισης καυστήρα Χαρακτηριστική καµπύλη θέρµανσης κυκλώµατος θέρµανσης 4 Επικοινωνία ηλεκτρονικού καυστήρα Τεστ ρελέ Περιορισµός φορtίου από την εξωτερική θερµοκρασία Λέβητας Λειτουργία κυκλοφορητή λέβητα Κύκλωµα 0 Χρόνος συνέχισης λειτουργίας κυκλοφορητή λέβητα Κύκλωµα 1 Ελάχιστος χρόνος λειτουργίας καυστήρα Κύκλωµα 2 Θερµοκρασία προστασίας υγροποίησης Κύκλωµα 3 Ελάχιστη θερµοκρασία ενεργοποίησης Κύκλωµα 4 Μέγιστη θερµοκρασία ενεργοποίησης Ζεστό νερό Όριο θερµοκρασίας καυσαερίων Τεστ οθόνης Κύκλωµα 1 Βλάβες Σύστηµα θέρµανσης Oθόνη Ονοµασία του κυκλώµατος θέρµανσης Λέβητας Θερµοκρασία σηµείου βάσης Κύκλωµα 0 Θερµοκρασία λειτουργίας Κύκλωµα 1 Ελάχιστη θερµοκρασία εισόδου Κύκλωµα 2 Μέγιστη θερµοκρασία εισόδου Κύκλωµα 3 Τηλεχειριστήριο Κύκλωµα 4 Μέγιστη ροή χώρου Ζεστό νερό Τρόπος µείωσης Έκδοση Επιρροή εξωτερικής θερµοκρασίας από Ταµπλό ρύθµισης Μείωση εισαγωγής Reset Εξισορρόπηση θερµοκρασίας χώρου Ρυθµίσεις του ταµπλό ρύθµισης Αυτόµατη προσαρµογή Ώρες λειτουργίας καυστήρα Βελτιστοποίηση ενεργοποίησης Πρωτόκολλο σφαλµάτων Βελτιστοποίηση απενεργοποίησης Μέγιστη θερµοκρασία καυσαερίων Προστασία από τον παγετό από Τιµές κατανάλωσης Προτεραιότητα ζεστού νερού Αναφορά συντήρησης Τρίοδη βάνα Χρόνος λειτουργίας ρυθµιστικής βάνας Αύξηση θερµοκρασίας λέβητα Εξωτερικά ηµέρα/νύκτα/αυτ Εξωτερικό µήνυµα σφάλµατος κυκλοφορητή Στέγνωµα δαπέδου Αύξηση θερµοκρασίας δαπέδου Χρόνος θέρµανσης δαπέδου Μέγιστη θερµοκρασία δαπέδου Μέγιστος χρόνος δαπέδου Μείωση θερµοκρασίας δαπέδου Χρόνος µείωσης δαπέδου Παράµετροι ρύθµισης και δεδοµένα ενδείξεων

9 Στοιχεία χειρισµού 5 5 Στοιχεία χειρισµού Z L Θερµικό ασφαλείας Θερµοστάτης νερού λέβητα F1 Ασφάλεια Σύνδεση για εξωτερικές συσκευές σέρβις και MEC2 ιακόπτης για Λειτουργία έκτακτης ανάγκης Καυστήρας ιακόπτης λειτουργίας Σχ. 6 Στοιχεία χειρισµού Θέση σύνδεσης: 1 A B 2 Πλακέτα: FM442 ZM422 MEC2 (CM431) FM442 Σχ. 7 Εξοπλισµός πλακετών Κύκλωµα 1 Κύκλωµα 2 Καυστήρας Κύκλωµα 0 Λέβητας/ Ζεστό νερό/ Κυκλοφοριτής ανακυκλοφορίας Μονάδα χειρισµού MEC2 Κύκλωµα 3 Κύκλωµα 4 9

10 6 Πλακέτες και οι λειτουργίες τους 6 Πλακέτες και οι λειτουργίες τους Εδώ αναφέρονται όλες οι πλακέτες, µε τις οποίες είναι εξοπλισµένο το ταµπλό ρύθµισης Logamatic 4211 ή µπορεί να εξοπλισθεί. Μονάδα χειρισµού MEC2 Μονάδα ελέγχου CM431 Στις επόµενες σελίδες θα βρείτε πληροφορίες για τις πλακέτες που µπορείτε να χρησιµοποιήσετε. Logamatic 4211 O O Πλακέτα Κεντρική πλακέτα ZM422 Σύστηµα ελέγχου καυστήρα, 1 δίκτυο θέρµανσης + 1 κύκλωµα ζεστού νερού Πλακέτα λειτουργίας ZM441 1 δίκτυο θέρµανσης + 1 κύκλωµα ζεστού νερού Πλακέτα λειτουργίας FM442 2 κυκλώµατα θέρµανσης Πλακέτα λειτουργίας ZM443 Κύκλωµα ηλιακού Πλακέτα λειτουργίας ZM445 LAP/LP (σύστηµα τροφοδότησης) Πλακέτα λειτουργίας ZM446 Υποδοχή EIB Πλακέτα λειτουργίας ZM448 Ένδειξη βλαβών Συµπληρωµατική µονάδα ZM426 Πρόσθετο TB O X X X X X X Πίν. 1 Πλακέτες και οι λειτουργίες τους O = Βασικός εξοπλισµός X = Πρόσθετος εξοπλισµός = Εγκατάσταση/συνδυασµός αδύνατος Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Τα µενού που εµφανίζονται στην οθόνη της µονάδας χειρισµού MEC 2 εξαρτώνται από τις συνδεδεµένες πλακέτες και τις ρυθµίσεις που έχουν γίνει. 10

11 Πλακέτες και οι λειτουργίες τους 6 Πλακέτα καυστήρα/κυκλώµατος θέρµανσης και ζεστού νερού ZM422 Η πλακέτα ZM422 ανήκει στο βασικό εξοπλισµό του ταµπλό ρύθµισης Logamatic Οι χειροδιακόπτες στην πλακέτα διαθέτουν µόνο λειτουργίες σέρβις και συντήρησης. Αν οι διακόπτες δε βρίσκονται στη θέση αυτόµατης ρύθµισης, εµφανίζεται στο MEC 2 ένα αντίστοιχο µήνυµα και ανάβει η ένδειξη βλάβης 0. Μη χρησιµοποιείτε τους χειροδιακόπτες για την απενεργοποίηση της εγκατάστασης κατά την εφήµερη απουσία σας. Z L Οι λειτουργίες ρύθµισης συνεχίζουν να λειτουργούν κατά τη χειροκίνητη λειτουργία. Λειτουργία καυστήρα Πλήκτρο " οκιµή καυσαερίων" Q για έλεγχο καυσαερίων Πιέστε το πλήκτρο " οκιµή καυσαερίων" για µερικά δευτερόλεπτα. Το σύστηµα ρύθµισης θέρµανσης λειτουργεί για 30 λεπτά µε αυξηµένη θερµοκρασία προσαγωγής. Κατά τη διάρκεια του ελέγχου καυσαερίων αναβοσβήνουν εναλλακτικά οι ενδείξεις βλάβης 0 και θερινής λειτουργίας 1. Αν θέλετε να διακόψετε τον έλεγχο καυσαερίων, πιέστε ξανά το πλήκτρο " οκιµή καυσαερίων". Χειροκίνητος διακόπτης για τον καυστήρα 2 Ο χειροδιακόπτης πρέπει να βρίσκεται πάντα στη θέση AUT. Οι θέσεις 0, χέρι και µέγ. I +II αποτελούν ειδικές ρυθµίσεις, στις οποίες θα πρέπει να προβαίνει µόνο το τεχνικό προσωπικό. Ο καυστήρας µπορεί να ενεργοποιηθεί απευθείας µε το χειροδιακόπτη. Σχ. 8 ZM422 Ενδείξεις 0 Γενική βλάβη π.χ. βλάβες εγκατάστασης, βλάβες στους αισθητήρες, εξωτερικές βλάβες, σφάλµατα καλωδίωσης, εσωτερικά σφάλµατα πλακετών, χειροκίνητη λειτουργία. Τα µηνύµατα σφάλµατος εµφανίζονται ως απλό κείµενο στη Μονάδα χειρισµού MEC2. Λυχνίες ελέγχου για λειτουργίες του καυστήρα Ενδείξεις 9 Βλάβη καυστήρα Ενδείξεις A Καυστήρας σε λειτουργία Ενδείξεις U Αύξηση προοδευτικής ισχύς Ενδείξεις V Μείωση προοδευτικής ισχύς Λυχνίες ελέγχου για το κύκλωµα θέρµανσης 0 και λειτουργίες ζεστού νερού Ενδείξεις 1 Κύκλωµα λέβητα 0 σε θερινή λειτουργία Ενδείξεις 8 Κύκλωµα θέρµανσης 0 ή κυκλοφορητής Ενδείξεις 8L λέβητα σε λειτουργία Κυκλοφορητής µπόιλερ σε λειτουργία Ενδείξεις 8Z Κυκλοφορητής ανακυκλοφορίας σε λειτουργία 11

12 6 Πλακέτες και οι λειτουργίες τους 3: Σε καυστήρες µίας ή δύο βαθµίδων µόνο η πρώτη βαθµίδα τίθεται σε λειτουργία ως βασικό φορτίο. Η δεύτερη βαθµίδα είναι χωρίς τάση. Η επαναφορά του σερβοµοτέρ του καυστήρα δεν είναι δυνατή. Σε αναλογικούς καυστήρες µπορεί η απόδοσή τους να αυξηθεί µε το πλήκτρο 5 µη κλιµακωτά και να µειωθεί µε το πλήκτρο 6 µη κλιµακωτά. AUT: Ο καυστήρας λειτουργεί σε αυτόµατη λειτουργία. 0: Ο καυστήρας είναι απενεργοποιηµένος. Εξαίρεση, όταν ο διακόπτης έκτακτης ανάγκης του καυστήρα βρίσκεται στη θέση 4. µέγ. I+II: Ο καυστήρας λειτουργεί διαρκώς µε τη µέγιστη ισχύ. Λειτουργία κυκλώµατος θέρµανσης λειτουργία ζεστού νερού Χειροδιακόπτης δικτύου θέρµανσης- και ζεστόνερό B Ο χειροδιακόπτης πρέπει να βρίσκεται πάντα στη θέση AUT. Οι θέσεις 0 και χέρι αποτελούν ειδικές ρυθµίσεις, στις οποίες θα πρέπει να προβαίνει µόνο το τεχνικό προσωπικό. 3: Το κύκλωµα θέρµανσης 0 ή ο κυκλοφορητής λέβητα και ο κυκλοφορητής πλήρωσης µπόιλερ είναι ενεργοποιηµένα. AUT: Το κύκλωµα θέρµανσης 0 ή το κύκλωµα λέβητα και κύκλωµα µπόιλερ λειτουργούν σε αυτόµατη λειτουργία. 0: Μόνο το κύκλωµα θέρµανσης 0 ή ο κυκλοφορητής λέβητα, ο κυκλοφορητής πλήρωσης µπόιλερ και η αντλία ανακυκλοφορίας είναι απενεργοποιηµένα. Οι λειτουργίες του συστήµατος ρύθµισης παραµένουν. Οι προσωρινές λειτουργίες εµφανίζονται µέσω λυχνιών ελέγχου. 12

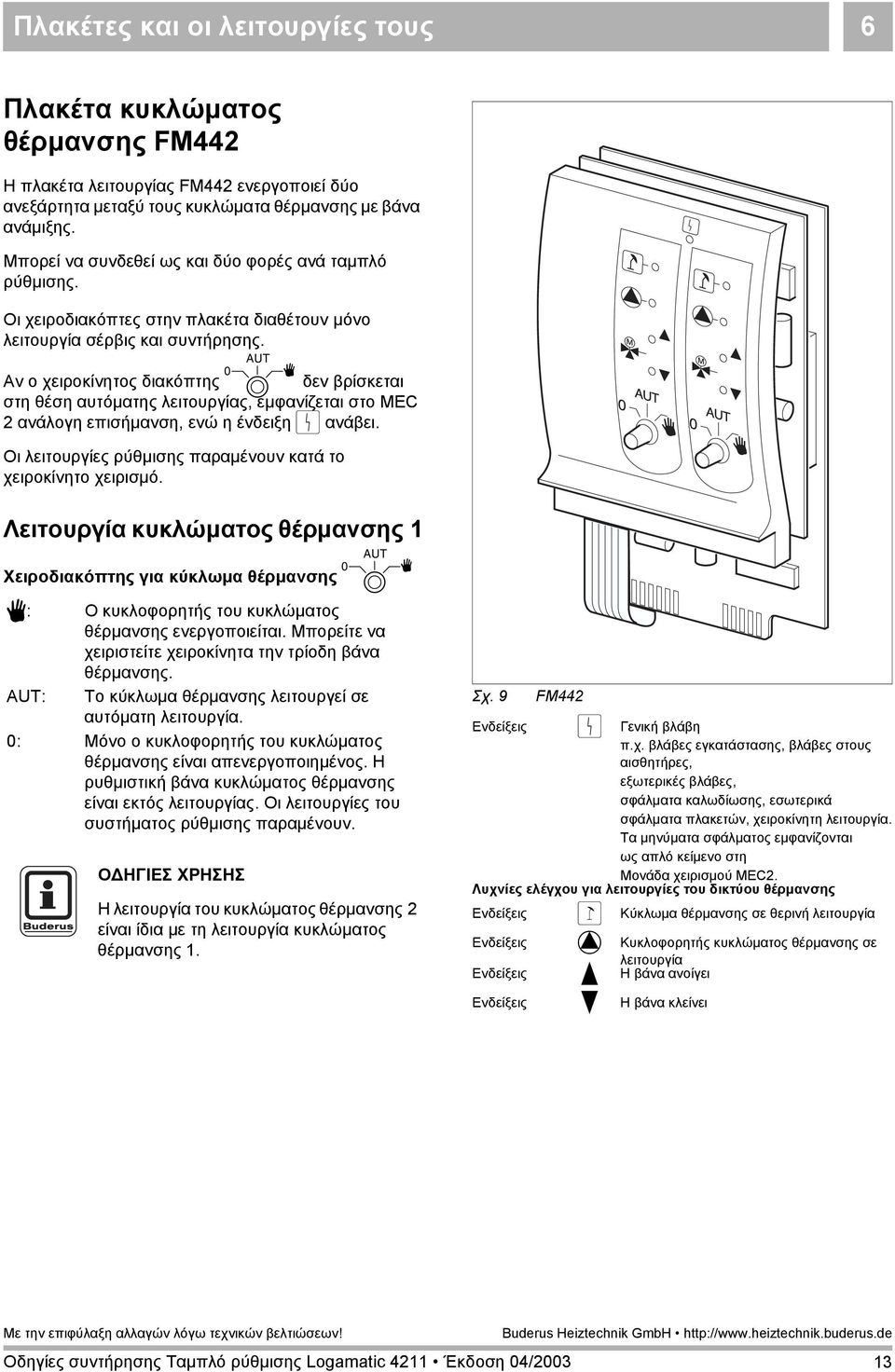

13 Πλακέτες και οι λειτουργίες τους 6 Πλακέτα κυκλώµατος θέρµανσης FM442 Η πλακέτα λειτουργίας FM442 ενεργοποιεί δύο ανεξάρτητα µεταξύ τους κυκλώµατα θέρµανσης µε βάνα ανάµιξης. Μπορεί να συνδεθεί ως και δύο φορές ανά ταµπλό ρύθµισης. Οι χειροδιακόπτες στην πλακέτα διαθέτουν µόνο λειτουργία σέρβις και συντήρησης. Αν ο χειροκίνητος διακόπτης B δεν βρίσκεται στη θέση αυτόµατης λειτουργίας, εµφανίζεται στο MEC 2 ανάλογη επισήµανση, ενώ η ένδειξη 0 ανάβει. Οι λειτουργίες ρύθµισης παραµένουν κατά το χειροκίνητο χειρισµό. Λειτουργία κυκλώµατος θέρµανσης 1 Χειροδιακόπτης για κύκλωµα θέρµανσης B 3: Ο κυκλοφορητής του κυκλώµατος θέρµανσης ενεργοποιείται. Μπορείτε να χειριστείτε χειροκίνητα την τρίοδη βάνα θέρµανσης. AUT: Το κύκλωµα θέρµανσης λειτουργεί σε αυτόµατη λειτουργία. 0: Μόνο ο κυκλοφορητής του κυκλώµατος θέρµανσης είναι απενεργοποιηµένος. Η ρυθµιστική βάνα κυκλώµατος θέρµανσης είναι εκτός λειτουργίας. Οι λειτουργίες του συστήµατος ρύθµισης παραµένουν. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Η λειτουργία του κυκλώµατος θέρµανσης 2 είναι ίδια µε τη λειτουργία κυκλώµατος θέρµανσης 1. Σχ. 9 FM442 Ενδείξεις 0 Γενική βλάβη π.χ. βλάβες εγκατάστασης, βλάβες στους αισθητήρες, εξωτερικές βλάβες, σφάλµατα καλωδίωσης, εσωτερικά σφάλµατα πλακετών, χειροκίνητη λειτουργία. Τα µηνύµατα σφάλµατος εµφανίζονται ως απλό κείµενο στη Μονάδα χειρισµού MEC2. Λυχνίες ελέγχου για λειτουργίες του δικτύου θέρµανσης Ενδείξεις 1 Κύκλωµα θέρµανσης σε θερινή λειτουργία Ενδείξεις 8 Κυκλοφορητής κυκλώµατος θέρµανσης σε λειτουργία Ενδείξεις U Η βάνα ανοίγει Ενδείξεις V Η βάνα κλείνει 13

14 7 Μονάδα χειρισµού MEC2 7 Μονάδα χειρισµού MEC2 Μονάδα χειρισµού MEC2 Περιστροφικό κουµπί ΠΡΟΣΑΓΩΓΗ ΕΓΚΑΤΑ 45 C ΕΞΩΤΕΡΙΚΗ ΘΕΡΜΟΚ 10 C Ραδιοφωνικό σήµα ώρας Οθόνη Συνεχής λειτουργία θέρµανσης Αυτόµατη λειτουργία θέρµανσης βάσει προγράµµατος Συνεχώς µειωµένη λειτουργία θέρµανσης Εισαγωγή ηµέρας Ένδειξη για ρυθµισµένη ονοµαστική θερµοκρασία χώρου Εισαγωγή θερµοκρασίας ζεστού νερού/επαναπλήρωση Ρύθµιση ώρας Εισαγωγή ηµερών "διακοπών" Επιλογή βασικής ένδειξης Αλλαγή τιµής θερµοκρασίας Εναλλαγή χειµώνας/καλοκαίρι Επιστροφή στη βασική ένδειξη Επιλογή προγράµµατος Σχ. 10 Μονάδα χειρισµού MEC2 Επιλογή κυκλώµατος θέρµανσης/κυκλώµατος θερµού νερού Μόνο ένα τηλεχειριστήριο MEC2 επιτρέπεται να συνδεθεί σε ένα ταµπλό ρύθµισης. Το τηλεχειριστήριο MEC2 συνδέεται είτε µε απευθείας εµβυσµάτωση στο ταµπλό ρύθµισης, µέσω καλωδίου online, είτε µε σύνδεση στους ακροδέκτες BF της πλακέτας. 14

15 Έναρξη λειτουργίας της µονάδας χειρισµού MEC2 8 8 Έναρξη λειτουργίας της µονάδας χειρισµού MEC2 Το τηλεχειριστήριο MEC2 µπορεί να χρησιµοποιηθεί για διαφορετικά ταµπλό ρύθµισης, π.χ.: Logamatic 4211 Logamatic 4311/4312 Logamatic 4111 Logamatic 4313 Το τηλεχειριστήριο MEC2 µπορεί να συνδεθεί µε απευθείας εµβυσµάτωση στο ταµπλό ρύθµισης να χρησιµοποιηθεί ως τηλεχειριστήριο µε µια βάση στήριξης τοίχου MEC ΚΑΝΕΙ ΑΝΑΓΝΩΡΙΣΗ να συνδεθεί σε έναν προσαρµογέα µε ξεχωριστή θέση σύνδεσης. Εάν το MEC2 είναι τοποθετηµένο στο ταµπλό ρύθµισης ή στερεωµένο στον τοίχο, το MEC2 αναγνωρίζει αυτόµατα µε ποιο ταµπλό ρύθµισης είναι συνδεδεµένο (αυτόµατη αναγνώριση). εν πρέπει να γίνει επιλογή του ταµπλό ρύθµισης. Ανάλογα µε την εφαρµογή, στην οθόνη ενδείξεων εµφανίζονται διαφορετικές ενδείξεις. Ένα νέο MEC2 συνδέεται στο ταµπλό ρύθµισης Εάν ένα νέο MEC2 εισαχθεί στο ταµπλό ρύθµισης και δηµιουργηθεί µια σύνδεση µε το ταµπλό, τα δεδοµένα λαµβάνονται απευθείας από το ταµπλό ρύθµισης. Στην οθόνη εµφανίζεται η ένδειξη "ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ ΛΗΦΘΕΙ ΑΠΟ ΤΟ ΤΑΜΠΛΟ". ΣΤΟΙΧΕΙΑ ΕΧΟΥΝ AΠO TO TAMΠΛO ΛΗΦΘΕΙ Το MEC2 συνδέεται σε άλλο ταµπλό ρύθµισης Εάν το MEC2 διαθέτει µια έκδοση λογισµικού που δεν µπορεί να επικοινωνήσει µε το ταµπλό ρύθµισης, στην οθόνη εµφανίζεται η ένδειξη "AΓNΩΣTO TAMΠΛO". ΑΓΝΩΣΤΟ ΤΑΜΠΛΟ ΡΥΘΜΙΣΗΣ Αφαιρέστε το MEC2 από το ταµπλό ρύθµισης και αντικαταστήστε το µε ένα MEC2 µε συµβατή έκδοση λογισµικού. 15

16 8 Έναρξη λειτουργίας της µονάδας χειρισµού MEC2 Ένα νέο MEC2 2 συνδέεται σε εξωτερική βάση Εάν το νέο MEC2 συνδεθεί σε έναν προσαρµογέα µε ξεχωριστή θέση σύνδεσης, θα πρέπει να επιλεγεί το κατάλληλο ταµπλό ρύθµισης. ΤΑΜΠΛΟ ΡΥΘΜΙΣΗΣ Στην οθόνη εµφανίζεται η ένδειξη "ΤΑΜΠΛΟ LOGAMATIC 4211, LOGAMATIC 4311/4312, LOGAMATIC 4111 Ή LOGAMATIC 4313". LOGAMATIC 4211 Ένα νέο MEC2 συνδέεται στο ταµπλό ρύθµισης Αν ο τύπος του ταµπλό ρύθµισης είναι διαφορετικός από αυτόν που έχει προγραµµατιστεί στο MEC2, µπορούν να ληφθούν µόνο τα δεδοµένα από το ταµπλό ρύθµισης. ΑΛΛΟ ΤΥΠΟΣ ΑΥΤΟΜΑΤΙΣΜ ΠΛHKTPO NYKTOΣ ΛHΨH! Πατήστε το πλήκτρο F. Στην οθόνη εµφανίζονται οι διπλανές ενδείξεις. ΣTOIXEIA EXOYN AΠO TO TAMΠΛO ΛHΦΘEI Εάν το MEC 2 συνδεθεί µε άλλο Logamatic 4211, εµφανίζεται στην οθόνη για 3 περίπου δευτερόλεπτα η διπλανή ένδειξη. ΠPOΣOXH ΑΛΛΟ ΤΑΜΠΛΟ ΡΥΘΜΙΣΗΣ 16

17 Έναρξη λειτουργίας της µονάδας χειρισµού MEC2 8 Αποστολή τροποποιηµένων δεδοµένων MEC2 στο ταµπλό ρύθµισης ή λήψη δεδοµένων από το ταµπλό ρύθµισης Αν το MEC2 αποσυνδεθεί από το ταµπλό ρύθµισης και υπάρχει εξωτερική τροποποίηση δεδοµένων, εµφανίζεται κατά τη νέα σύνδεση στο ίδιο ταµπλό ρύθµισης η ένδειξη "ΠΛHKTPO AUT AΠOΣTOΛH, ΠΛHKTPO NYKTOΣ ΛHΨH". Το ταµπλό ρύθµισης θέτει το ερώτηµα εάν πρέπει να γίνει λήψη των νέων δεδοµένων ή χρησιµοποίηση των προηγούµενων δεδοµένων από το ταµπλό ρύθµισης. ΠΛHKTPO AUT AΠOΣTOΛH ΠΛHKTPO NYKTOΣ ΛHΨH! Πατήστε το πλήκτρο D = Αποστολή δεδοµένων στο ταµπλό ρύθµισης. ΣTOIXEIA EXOYN ΠPOΣ TO TAMΠΛO ΣTAΛEI! Πατήστε το πλήκτρο F = Λήψη δεδοµένων από το ταµπλό ρύθµισης. ΣTOIXEIA EXOYN AΠO TO TAMΠΛO ΛHΦΘEI Οι ίδιες ενδείξεις εµφανίζονται, όταν µε ένα MEC 2 γίνεται χειρισµός περισσοτέρων του ενός ταµπλό ρύθµισης ιδίου τύπου, π. χ. σε υποσταθµούς. Στην περίπτωση αυτή και για µερικά δευτερόλεπτα εµφανίζεται στην οθόνη η προειδοποιητική ένδειξη "ΠPOΣOXH AΛΛO TAMΠΛO". ΠPOΣOXH ΑΛΛΟ ΤΑΜΠΛΟ ΡΥΘΜΙΣΗΣ 17

18 9 Επίπεδο τεχνικού, επισκόπηση προγράµµατος 9 Επίπεδο τεχνικού, επισκόπηση προγράµµατος Η πρόσβαση στο επίπεδο τεχνικού πραγµατοποιείται µε ένα συνδυασµό πλήκτρων. Το επίπεδο τεχνικού προορίζεται µόνο για την εταιρεία. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Σε περίπτωση µη εξουσιοδοτηµένης παρέµβασης, η εγγύηση παύει να ισχύει. Εµφάνιση του επιπέδου τεχνικού N + C + G Πιέστε ταυτόχρονα τα πλήκτρα και κρατήστε τα πατηµένα. Στην προτελευταία γραµµή της οθόνης εµφανίζεται το πρώτο σηµείο του µενού των επιλογών µενού. Στην τελευταία γραµµή εµφανίζεται η τιµή που έχει καταχωρηθεί για το σηµείο αυτό. Μπορείτε να τροποποιήσετε την τιµή πατώντας το πλήκτρο N, κρατώντας το πατηµένο και στρέφοντας ταυτόχρονα το περιστρεφόµενο κουµπί. Mε την απελευθέρωση του πλήκτρου N, η τιµή αποθηκεύεται. Σύστηµα χειρισµού: Πάτηµα και γύρισµα Το επίπεδο σέρβις είναι διαρθρωµένο σε πολλά επίπεδα. Εάν στην τελευταία σειρά δεν αναφέρεται τιµή, αυτό σηµαίνει ότι για το επιλεγµένο σηµείο µενού υπάρχουν και σηµεία υποµενού. Εµφάνιση σηµείων µενού Μετακίνηση στα επίπεδα µενού. Τα σηµεία µενού έχουν κυκλική δοµή και µετά το τελευταίο σηµείο ξεκινούν και πάλι από την αρχή.... REET N Εµφάνιση υποµενού. EΛAX EΞΩTEP ΘEPM... ΑΥΤΟΜΑΤΗ ΑΝΑΦ ΣΥΝΤΗΡΗΣΗΣ 18

19 Επίπεδο τεχνικού, επισκόπηση προγράµµατος 9 Εµφάνιση και τροποποίηση ρυθµίσεων N + C + G Εµφάνιση επιπέδου τεχνικού Επιλογή σηµείου µενού από το υποµενού. Ορισµένα σηµεία του µενού εµφανίζονται µόνο, όταν είναι συνδεδεµένες οι ανάλογες πλακέτες και αισθητήρες (αυτόµατη και λογική αναγνώριση). Αντιφατικές καταχωρίσεις παραµέτρων αποτρέπονται µέσω εµφάνισης των ανάλογων ενδείξεων. Με το λογικό αυτό συσχετισµό αποτρέπονται οι εσφαλµένες ρυθµίσεις. N Εµφάνιση σηµείου µενού. Στην οθόνη εµφανίζονται οι καταχωρηµένες τιµές για τα σηµεία του µενού. N + Καταχώρηση νέων τιµών. Αφήστε το πλήκτρο. Η τιµή έχει αποθηκευτεί. EΛAX EΞΩTEP ΘEPM -10 C ΓENIKA TEX ΣTOIX EΛAX EΞΩTEP ΘEPM -12 C K Επιστροφή στο προηγούµενο επίπεδο µενού. EΛAX EΞΩTEP ΘEPM... ΤΗΛEPYΘMIΣH... Επιστροφή στο ανώτερο µενού Πατήστε το πλήκτρο K. Πατώντας το πλήκτρο πολλές φορές, επιστρέφετε στη βασική ένδειξη. ΘEPMOKPAΣIA ΛEB 22 C EΞΩTEΡΙKH ΘEPMOK 10 C Το ταµπλό ρύθµισης επιστρέφει αυτόµατα στη βασική ένδειξη, αν µέσα σε 5 λεπτά δεν πιεστεί κανένα άλλο πλήκτρο. 19

20 10 Έλεγχος θερµικού ασφαλείας TB 10 Έλεγχος θερµικού ασφαλείας TB Ενεργοποίηση εγκατάστασης και εµφάνιση επιπέδου σέρβις N + C + G Εµφάνιση επιπέδου τεχνικού. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί το σηµείο µενού "TEΣT PEΛΕ". N Πιέστε το πλήκτρο δύο φορές. TEΣT PEΛΕ Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στη θέση "1. ΒΑΘΜΙ Α ΟΝ". Ο καυστήρας ενεργοποιείται. TEΣT PEΛΕ KAYΣΤΗPAΣ 1. ΒΑΘΜΙ Α ΟΝ! Αφαιρέστε το κουµπί του ρυθµιστή.! Πιέστε το µοχλό ή το πλήκτρο (ανάλογα µε τον τύπο του ρυθµιστή) προς τα πίσω µε ένα κατσαβίδι και κρατήστε το πιεσµένο, µέχρι να ενεργοποιηθεί το θερµικό ασφαλείας. Z L ιακοπή του ελέγχου ή έξοδος Με το πλήκτρο K ο έλεγχος τερµατίζεται ή διακόπτεται. Πλήκτρο! Επανατοποθετήστε το κουµπί του ρυθµιστή και περιστρέψτε το ρυθµιστή στη θέση "AUT".! Για το ξεκλείδωµα του θερµικού ασφαλείας πρέπει να γυρίσετε το περικόχλιο ασφαλείας και να πατήσετε το κουµπί αποκατάστασης που βρίσκεται από κάτω. Σχ. 11 Μοχλός Ενεργοποίηση του θερµικού ασφαλείας TB Σχ. 12 Ξεκλείδωµα του θερµικού ασφαλείας TB 20

21 Γενικά στοιχεία Γενικά στοιχεία Στο µενού "" µπορούν να ρυθµιστούν οι ακόλουθες τιµές που αφορούν την εγκατάσταση θέρµανσης και τις ιδιότητες του οικήµατος: Ελάχιστη εξωτερική θερµοκρασία Είδος κτιρίου Λειτουργία ασύρµατου ρολογιού ενεργή Τηλερύθµιση Κατανάλωση ενέργειας Μήνυµα σφάλµατος χειροκίνητου διακόπτη ΑΥΤΟΜΑΤΗ ΑΝΑΦ ΣΥΝΤΗΡΗΣΗΣ N + C + G Εµφάνιση επιπέδου τεχνικού. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ΓENIKA ΣTOIXEIA". N Πατήστε και αφήστε το πλήκτρο. Ελάχιστη εξωτερική θερµοκρασία Η ελάχιστη εξωτερική θερµοκρασία είναι µια στατιστικά καθοριζόµενη µέση τιµή και δεν έχει καµία επιρροή στην θερµοκρασία σχεδιασµού.! Υπολογίστε την ελάχιστη εξωτερική θερµοκρασία για τη συγκεκριµένη περιοχή (µέση τιµή) από ένα χάρτη κλιµατολογικών ζωνών ή ρωτήστε το αρµόδιο υποκατάστηµα για τη συγκεκριµένη περιοχή. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ΕΛΑΧ. EΞΩTEΡΙKH ΘEPMOK." Πατήστε το πλήκτρο και κρατήστε το Η τιµή αναβοσβήνει. N + Στρέψτε το περιστρεφόµενο κουµπί στη θέση "ΕΛΑΧ. EΞΩTEΡΙKH ΘEPMOK." EΛAX EΞΩTEP ΘEPM -10 C Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση Ελάχιστη εξωτερική θερµοκρασία 30 0 C 10 C 21

22 11 Γενικά στοιχεία Είδος κτιρίου Στο πεδίο Είδος κτιρίου καταχωρείτε την απαίτηση θερµικής ενέργειας, η οποία έχει προσδιοριστεί από την εταιρεία θέρµανσης µετά από τον υπολογισµό των θερµικών αναγκών του κτιρίου σας. Η απαίτηση θερµικής ενέργειας διαιρείται σε τρεις κατηγορίες: ελαφριά- κτίριο µε απαίτηση θερµικής ενέργειας πάνω από 100 W/m 2 µέση-κτίριο µε απαίτηση θερµικής ενέργειας από W/m 2 βαριά - κτίριο µε απαίτηση θερµικής ενέργειας µέχρι 60 W/m 2 N + C + G Εµφάνιση επιπέδου τεχνικού. N Πατήστε και αφήστε το πλήκτρο. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ΕΙ ΟΣ ΚΤΙΡΙΟΥ". Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στο επιθυµητό είδος κτιρίου. ΕΙ ΟΣ ΚΤΙΡΙΟΥ MEΣAIA ΕΙ ΟΣ ΚΤΙΡΙΟΥ BAΡΙA Είδος κτιρίου Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση ελαφρά µέση βαριά µεσαία 22

23 Γενικά στοιχεία 11 Ενεργοποίηση ή απενεργοποίηση ασύρµατου ρολογιού N + C + G Εµφάνιση επιπέδου τεχνικού. N Πατήστε και αφήστε το πλήκτρο. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ENEPΓOΠOI AΣYPM". Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στη θέση "NAI" ή "OΧΙ". ENEPΓOΠOI AΣYPM NAI Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Αν επιλέξετε "OΧΙ", απενεργοποιείται η λήψη του ασύρµατου ρολογιού σε όλα τα ταµπλό ρύθµισης, που είναι συνδεδεµένα σε µια γραµµή µετάδοσης δεδοµένων. Αυτό ισχύει και για τα σήµατα ασύρµατου ρολογιού των τηλεχειριστηρίων BFU/F και άλλων χειριστηρίων MEC2 µε λήψη ασύρµατου ρολογιού. Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση Λειτουργία ασύρµατου ρολογιού ενεργή ναι/όχι ναι 23

24 11 Γενικά στοιχεία Τηλερύθµιση Η τηλερύθµιση παρέχει τη δυνατότητα εξωτερικής καταχώρησης ή τροποποίησης δεδοµένων µέσω συστηµάτων τηλεχειρισµού, π. χ. µέσω του συστήµατος τηλεχειρισµού Logamatic. ναι = υνατότητα τηλερύθµισης µέσω του συστήµατος τηλεχειρισµού Logamatic όχι = Η τηλερύθµιση δεν είναι εφικτή. Ωστόσο, είναι εφικτή η ανάγνωση και η παρακολούθηση των δεδοµένων της εγκατάστασης. N + C + G Εµφάνιση επιπέδου τεχνικού. N Πατήστε και αφήστε το πλήκτρο. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ΤΗΛEPYΘMIΣH". Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στη θέση "NAI" ή "OΧΙ". ΤΗΛEPYΘMIΣH NAI Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση τηλερύθµιση ναι/όχι ναι 24

25 Γενικά στοιχεία 11 Κατανάλωση ενέργειας Η κατανάλωση θερµότητας µπορεί να εµφανίζεται στην οθόνη ενδείξεων του τηλεχειριστηρίου MEC2. Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Η ρύθµιση αυτή είναι διαθέσιµη µόνο για µονοβάθµιους καυστήρες! N + C + G Εµφάνιση επιπέδου τεχνικού. N Πατήστε και αφήστε το πλήκτρο. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί η ένδειξη "ΚΑΤΑΝΑΛ. ΘΕΡΜΟΤ". Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στη θέση "MEΣΩ KAYΣΤΗPA". Στρέψτε το περιστρεφόµενο κουµπί ένα κλικ προς τα δεξιά, µέχρι να εµφανιστεί η ένδειξη "IΣXYΣ KAYΣΤΗPA". Πατήστε το πλήκτρο και κρατήστε το Η τιµή "0,0 kw" αναβοσβήνει. N + Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί στην οθόνη η αντίστοιχη IΣXYΣ KAYΣΤΗPA της εγκατάστασης θέρµανσής σας. Η ρύθµιση είναι εφικτή µέχρι τα 100 kw. ΚΑΤΑΝΑΛ. ΘΕΡΜΟΤΗΤ KAMIA EN EIΞH ΚΑΤΑΝΑΛ. ΘΕΡΜΟΤΗΤ MEΣΩ KAYΣΤΗPA IΣXYΣ KAYΣΤΗPA 0,0 kw Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Μη χρησιµοποιείτε τη ρύθµιση "ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ" για σκοπούς χρέωσης. Η ένδειξη προορίζεται αποκλειστικά για σκοπούς σύγκρισης. Η ακρίβεια της ένδειξης εξαρτάται σε πολύ µεγάλο βαθµό από την ακριβή ρύθµιση της απόδοσης του καυστήρα. Οι αλλαγές της ηµεροµηνίας και της ώρας αλλοιώνουν την ορθή ένδειξη τιµών κατανάλωσης και µπορούν να οδηγήσουν σε απώλεια δεδοµένων! Κατανάλωση ενέργειας Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση καµία ένδειξη µέσω Kαυστήρα καµία ένδειξη 25

26 11 Γενικά στοιχεία Ένδειξη βλάβης χειροκίνητου διακόπτη Η ένδειξη βλάβης µπορεί να εµφανίζεται στην οθόνη του τηλεχειριστηρίου MEC2, όταν ο χειροκίνητος διακόπτης της µονάδας λειτουργίας βρίσκεται στη θέση 3. N + C + G Εµφάνιση επιπέδου τεχνικού. N Πατήστε και αφήστε το πλήκτρο. Στρέψτε το περιστρεφόµενο κουµπί, µέχρι να εµφανιστεί "ΈΝ ΕΙΞΗ ΒΛΑΒΗΣ ΧΕΙΡΟΚΙΝΗΤΟΥ ΙΑΚΟΠΤΗ". Πατήστε το πλήκτρο και κρατήστε το N + Η τιµή αναβοσβήνει. Στρέψτε το περιστρεφόµενο κουµπί στην επιθυµητή ρύθµιση. ΈΝ ΕΙΞΗ ΒΛΑΒΗΣ ΙΑΚΟΠΤ. ΧΕΙΡΟΚΙΝ. ΈΝ ΕΙΞΗ ΒΛΑΒΗΣ Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Στην περίπτωση που εµφανίζεται "ΟΧΙ", εµφανίζεται µόνο η προειδοποιητική ένδειξη µε κλειστό κάλυµµα. Σε περίπτωση που εµφανίζεται "ΕΝ ΕΙΞΗ ΒΛΑΒΗ" εµφανίζεται επιπλέον µια καταχώριση στο πρωτόκολλο βλαβών. Με τον τρόπο αυτό είναι δυνατή η αυτόµατη µετάβαση στο σύστηµα τηλεχειρισµού Logamatic. Σε περίπτωση που εµφανίζεται "ΣΥΛΛΟΓΙΚΗ ΒΛΑΒΗ" εµφανίζεται επιπλέον η έκδοση µιας ένδειξης βλαβών σε µια ψυχρή επαφή, π. χ. µε τη πλακέτα λειτουργίας FM448. Ένδειξη βλάβης Περιοχή καταχώρησης Εργοστασιακή ρύθµιση δική σας καταχώρηση όχι Ένδειξη βλάβης Συλλογική βλάβη όχι 26
