1 Οδηγίες συναρμολόγησης και χειρισμού Πίνακας ρυθμίσεων R21 Wolf GmbH Postfach Mainburg Tel /74-0 Fax 08751/ Internet: WOLF Klima- und Heiztechnik GmbH Eduard-Haas-Str Linz Tel. 0732/ Internet: Art.-Nr.: _XX11 Υπόκειται σε τροποποιήσεις GR

2 Περιεχόμενα Υποδείξεις ασφαλείας...3 Πρότυπα / Κανονισμοί...4 Συναρμολόγηση / ηλεκτρολογικές εργασίες Έναρξη λειτουργίας...7 Ρύθμιση / Λειτουργία / Χειρισμός Προβολή / αλλαγή παραμέτρων ρύθμισης...11 Παράμετροι προχωρημένου επιπέδου Ρύθμιση διεύθυνσης ebus στους λέβητες Wolf...29 Ενδείξεις τρόπου λειτουργίας / κατάστασης λέβητα...30 Προβολή ρυθμισμένης / τρέχουσας τιμής θερμοκρασίας...31 Τροποποίηση STB...32 Σχεδιάγραμμα συνδεσμολογίας πίνακα ρυθμίσεων λέβητα R Πρωτόκολλο ρύθμισης παραμέτρων...34 Αντιστάσεις αισθητήρων...35 Τεχνικά χαρακτηριστικά...36 Μηνύματα βλάβης...37 Πίνακας ευρετηρίου _XX11

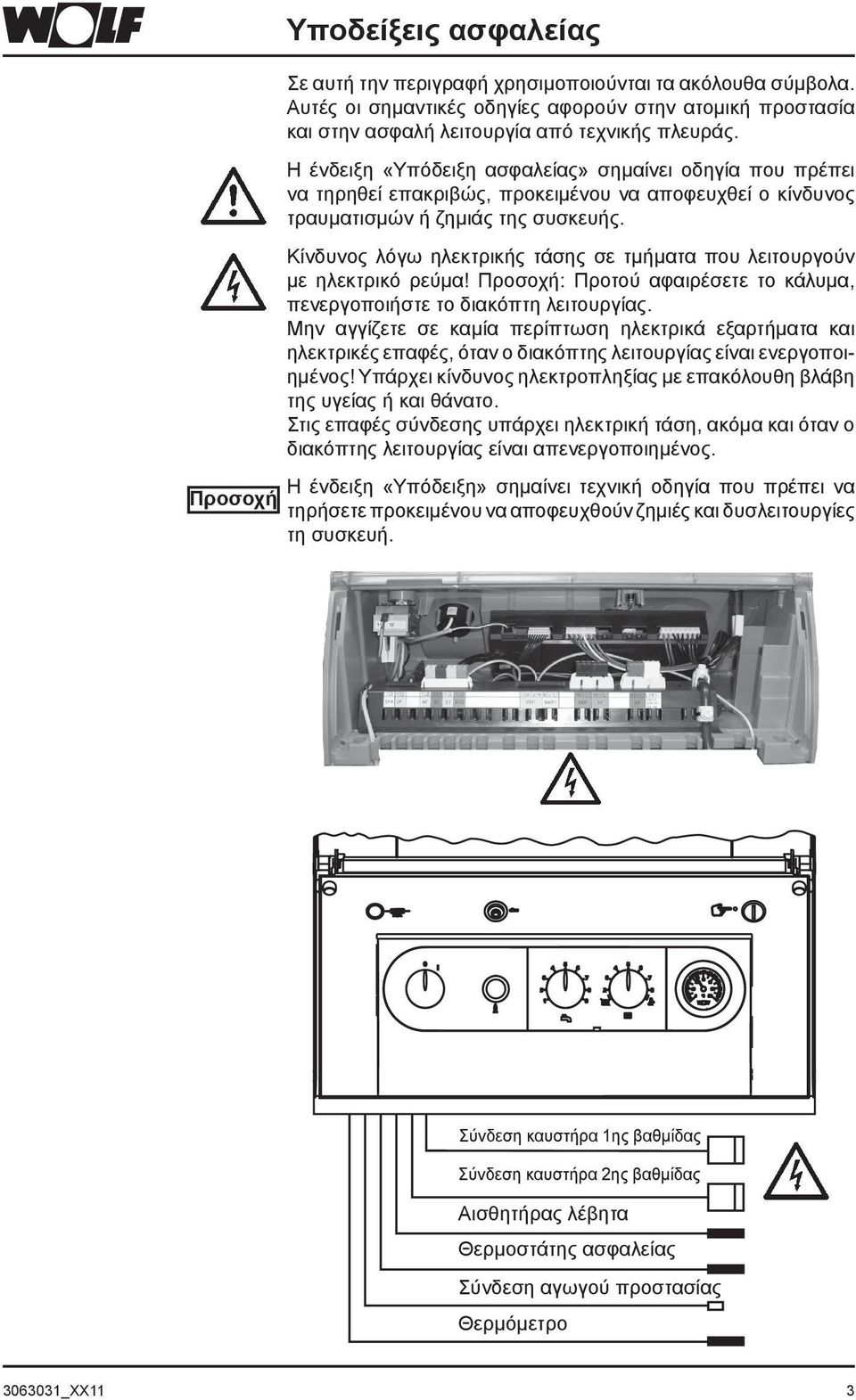

3 Υποδείξεις ασφαλείας Σε αυτή την περιγραφή χρησιμοποιούνται τα ακόλουθα σύμβολα. Αυτές οι σημαντικές οδηγίες αφορούν στην ατομική προστασία και στην ασφαλή λειτουργία από τεχνικής πλευράς. Η ένδειξη «Υπόδειξη ασφαλείας» σημαίνει οδηγία που πρέπει να τηρηθεί επακριβώς, προκειμένου να αποφευχθεί ο κίνδυνος τραυματισμών ή ζημιάς της συσκευής. Κίνδυνος λόγω ηλεκτρικής τάσης σε τμήματα που λειτουργούν με ηλεκτρικό ρεύμα! Προσοχή: Προτού αφαιρέσετε το κάλυμα, πενεργοποιήστε το διακόπτη λειτουργίας. Mην αγγίζετε σε καμία περίπτωση ηλεκτρικά εξαρτήματα και ηλεκτρικές επαφές, όταν ο διακόπτης λειτουργίας είναι ενεργοποιημένος! Υπάρχει κίνδυνος ηλεκτροπληξίας με επακόλουθη βλάβη της υγείας ή και θάνατο. Στις επαφές σύνδεσης υπάρχει ηλεκτρική τάση, ακόμα και όταν ο διακόπτης λειτουργίας είναι απενεργοποιημένος. Η ένδειξη «Υπόδειξη» σημαίνει τεχνική οδηγία που πρέπει να Προσοχή τηρήσετε προκειμένου να αποφευχθούν ζημιές και δυσλειτουργίες τη συσκευή. Σύνδεση καυστήρα 1ης βαθμίδας Σύνδεση καυστήρα 2ης βαθμίδας Αισθητήρας λέβητα Θερμοστάτης ασφαλείας Σύνδεση αγωγού προστασίας Θερμόμετρο _XX11 3

4 Πρότυπα / Κανονισμοί Εγκατάσταση / Έναρξη λειτουργίας Ο πίνακας ρυθμίσεων λέβητα ακολουθεί τους παρακάτω κανονισμούς: Κατευθυντήριες οδηγίες ΕΕ /95/EG Κατευθυντήρια οδηγία χαμηλής τάσης /108/EG Κατευθυντήρια οδηγία ηλεκτρομαγνητικής συμβατότητας EMV Πρότυπα DIN / EN EN , EN , EN 14597, DIN 3440, EN 50165, EN Για την εγκατάσταση πρέπει να ακολουθηθούν οι ακόλουθες προδιαγραφές, κανονισμοί και κατευθυντήριες οδηγίες - την εγκατάσταση και έναρξη λειτουργίας της θέρμανσης - τους τοπικούς κανονισμούς EVU - το DIN VDE 0100 για την κατασκευή εγκαταστάσεων ισχυρών ρευμάτων μέχρι 1000V - το DIN VDE 105 για την λειτουργία ηλεκτρικών εγκαταστάσεων - το EN50156 για τον ηλεκτρικό εξοπλισμό εγκαταστάσων θέρμανσης - το EN για τα συστήματα θέρμανσης σε κτήρια Εφαρμογή σύμφωνα με τους κανονισμούς Ο πίνακας ρυθμίσεων R21 της Wolf χρησιμοποιείται αποκλειστικά και μόνο σε συνδυασμό με λέβητες της Wolf. Ο πίνακας ρυθμίσεων R21 είναι εξοπλισμένος με έναν ρυθμιστή/επιτηρητή θερμοκρασίας και έναν θερμοστάτη ασφαλείας. Ο πίνακας ρυθμίσεων ελέγχει διβάθμιους ή διαφορικούς καυστήρες. Η επιθυμητή θερμοκρασία λέβητα μπορεί να ρυθμιστεί από C. Ο πίνακας ρυθμίσεων R21 μπορεί να επεκταθεί με μία μονάδα χειρισμού BM για τον έλεγχο της θερμοκρασίας με αντιστάθμιση και χρονοπρόγραμμα. Έντυπα που επίσης ισχύουν Οδηγίες συναρμολόγησης και χειρισμού του λέβητα Οδηγίες για όλα τα χρησιμοποιούμενα εξαρτήματα. Προειδοποιήσεις Συντήρηση / Επισκευή Προσοχή 4 - Η αφαίρεση, η παράκαμψη και η κατάργηση των μηχανισμών ασφαλείας και επίβλεψης απαγορεύεται! - Η εγκατάσταση πρέπει να λειτουργεί μόνον εφόσον βρίσκεται σε τεχνικώς άριστη κατάσταση. Οι βλάβες και τα προβλήματα που επηρεάζουν την ασφάλεια πρέπει να αντιμετωπίζονται άμεσα. - Εάν η θερμοκρασία του ζεστού νερού χρήσης ρυθμιστεί σε τιμή πάνω από τους 60 C ή εάν ενεργοποιηθεί η λειτουργία προστασίας από τη Legionella (65 C), θα πρέπει να προβλεφθεί κατάλληλη μίξη ψυχρού νερού (κίνδυνος εγκαύματος). - Η ομαλή λειτουργία του ηλεκτρικού εξοπλισμού πρέπει να ελέγχεται ανά τακτά διαστήματα. - Τυχόν προβλήματα ή βλάβες πρέπει να επιδιορθώνονται μόνο από ειδικούς. - Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται μόνο με αυθεντικά ανταλλακτικά Wolf. - Οι προδιαγεγραμμένες τιμές των ηλεκτρικών ασφαλειών πρέπει να τηρούνται (βλ. τεχνικά στοιχεία). Εάν πραγματοποιηθούν τεχνικές τροποποιήσεις στούς πίνακες ρυθμίσεων Wolf, δεν αναλαμβάνουμε καμία ευθύνη για τις ζημιές που τυχόν θα προκύψουν εξαιτίας αυτών _XX11

5 Συναρμολόγηση / ηλεκτρολογικές εργασίες Συναρμολόγηση Σύνδεση καυστήρα 1ης βαθμίδας Σύνδεση καυστήρα 2ης βαθμίδας Αισθητήρας λέβητα Θερμοστάτης ασφαλείας Σύνδεση αγωγού προστασίας Θερμόμετρο Ηλεκτρολογικές εργασίες Κατά την τοποθέτηση του πίνακα ρυθμίσεων απαιτείται προσοχή ώστε να αποφευχθεί το τσάκισμα και το λύγισμα των τριχοειδών των αισθητήρων. Κατά την εγκατάσταση, μην δρομολογήσετε τα καλώδια των αισθητήρων και του τηλεχειρισμού μαζί με τα καλώδια ρεύματος. Η ηλεκτρική καλωδίωση πρέπει να γίνει σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας. Ανοίξτε το πίσω κάλυμμα του πίνακα ρυθμίσεων αφού ξεβιδώσετε τις δύο βίδες. Σύνδεση καυστήρα Περάστε τον αγωγό μέσα από το άνοιγμα στην κονσόλα του πίνακα ρυθμίσεων (αριστερά/δεξιά), ανάλογα με τη φορά ανοίγματος των θυρών του λέβητα. Αισθητήρας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής θήκης αισθητήρα του λέβητα. Θερμοστάτης ασφαλείας Τοποθετήστε το τριχοειδές του αισθητήρα σε οποιοδήποτε άνοιγμα της υποδοχής θήκης αισθητήρα του λέβητα. Σύνδεση αγωγού προστασίας Συνδέστε στην κονσόλα του πίνακα ρυθμίσεων Θερμόμετρο ένδειξης θερμοκρασίας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής θήκης αισθητήρα του λέβητα. AF = Εξωτερικός αισθητήρας SF = Αισθητήρας μποϊλερ E1 = Προγραμματιζόμενη είσοδος ebus KKP = Κυκλοφορητής κυκλώματος λέβητα A1 = Προγραμματιζόμενη έξοδος LP = Κυκλοφορητής μποϊλερ Δίκτυο 230V Υπόδειξη Σύνδεση στο δίκτυο ρεύματος Τοποθετήστε όλα τα μη χρησιμοποιημένα φις στη σειρά υποδοχών σύνδεσης. Λάβετε υπόψη τη χρωματική κωδικοποίηση. Τοποθετήστε το κίτρινο φις με γέφυρα στην υποδοχή σύνδεσης Ε1. Συνδέστε το καλώδιο ρεύματος χρησιμοποιώντας το παρεχόμενο φις. Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με το στυπιοθλίπτη. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα _XX11 5

6 Συναρμολόγηση / ηλεκτρολογικές εργασίες Σύνδεση κυκλοφορητή Οι κυκλοφορητές κυκλώματος λέβητα και φόρτισης μποϊλερ Wolf παραδίδονται εφοδιασμένες με το κατάλληλο φις. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε τα φις στις καθορισμένες θέσεις της σειράς υποδοχών σύνδεσης και ασφαλίστε τα καλώδια με στυπιοθλίπτη. A1 Προγραμματιζόμενη έξοδος Συνδέστε το καλώδιο σύνδεσης για την έξοδο Α1 με το παρεχόμενο φις. Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με στυπιοθλίπτη. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Εξωτερικός αισθητήρας (πρόσθετο εξάρτημα) Κατά την εγκατάσταση, συνδέστε τον αγωγό σύνδεσης του αισθητήρα εξωτερικής θερμοκρασίας με το παρεχόμενο φις. Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με στυπιοθλίπτη. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε τον αισθητήρα εξωτερικής θερμοκρασίας στον βορεινό ή τον βορειοανατολικό τοίχο, σε ύψος 2 έως 2,5 m από το δάπεδο. Αισθητήρας μποϊλερ (πρόσθετος εξοπλισμός) Τοποθετήστε τον αισθητήρα μποϊλερ (πρόσθετος εξοπλισμός) στην υποδοχή θήκης αισθητήρα του μποϊλερ. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με στυπιοθλίπτη. E1 Προγραμματιζόμενη είσοδος Συνδέστε το καλώδιο σύνδεσης για την είσοδο Ε1 με το παρεχόμενο φις. Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με στυπιοθλίπτη. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Αν στο E1 δεν είναι συνδεδεμένο κανένα εξάρτημα τότε πρέπει να συνδεθεί το φις με γέφυρα σύρματος. Πρόσθετος εξοπλισμός ebus Τηλεχειριστήριο, μονάδα ασύρματου ρολογιού, μονάδα ασύρματου ρολογιού με εξωτερικό αισθητήρα, δέκτης για ασύρματο εξωτερικό αισθητήρα και αναλογικό ασύρματο τηλεχειριστήριο. Κατά την εγκατάσταση, συνδέστε το καλώδιο σύνδεσης του πρόσθετου εξοπλισμού με το παρεχόμενο πράσινο φις (με την επιγραφή «ebus»). Τοποθετήστε το φις στην καθορισμένη θέση της σειράς υποδοχών σύνδεσης και ασφαλίστε το καλώδιο με στυπιοθλίπτη. Περάστε το καλώδιο μέσα από το άνοιγμα στο πίσω τοίχωμα του λέβητα. Υπόδειξη: Εάν πρόκειται να συνδεθούν ταυτόχρονα περισσότερα από ένα εξαρτήματα με ebus, θα πρέπει να καλωδιωθούν παράλληλα προς την υποδοχή σύνδεσης ebus _XX11

7 Έναρξη λειτουργίας Ενεργοποιήστε τον διακόπτη λειτουργίας του πίνακα ρυθμίσεων. Διακόπτης λειτουργίας (ενεργοποίησης/απενεργοποίησης) Όταν ενεργοποιηθεί ο διακόπτης λειτουργίας του πίνακα ρυθμίσεων, ξεκινά η λειτουργία της εγκατάστασης θέρμανσης με βάση τις εργοστασιακές ρυθμίσεις. Υπόδειξη: Η εργοστασιακή ρύθμιση του πίνακα ρυθμίσεων έχει προκύψει από εμπειρικές τιμές. Ανάλογα με την εγκατάσταση και την αντιστοίχιση, μπορούν να ρυθμιστούν παράμετροι διαφορετικές από την εργοστασιακή ρύθμιση! Οι τροποποιήσεις μπορούν να γίνουν με χρήση του πρόσθετου εξοπλισμού ρύθμισης Wolf ή μέσω PC/ φορητού υπολογιστή με το λογισμικό ρύθμισης Wolf. Όλες οι εργοστασιακές ρυθμίσεις είναι αποθηκευμένες και δεν διαγράφονται. Μόλις τεθεί σε λειτουργία, ο πίνακας ρυθμισεων αναγνωρίζει αυτόματα τους συνδεδεμένους αισθητήρες μποϊλερ και εξωτερικής θερμοκρασίας. Προσοχή Ο αισθητήρας εξωτερικής θερμοκρασίας μπορεί να καταργηθεί μέσω αποσύνδεσης του φις και κλεισίματος και ανοίγματος της παροχής τάσης. Ο αισθητήρας μποϊλερ μπορεί να καταργηθεί μέσω αποσύνδεσης του φις και επαναφοράς (Reset) (σύστημα ρύθμισης). Ο αισθητήρας λέβητα δεν μπορεί να καταργηθεί. Σε συνδυασμό με μονάδα συστοιχίας θα πρέπει ο πρώτος λέβητας να δηλωθεί στη διεύθυνση ebus _XX11 7

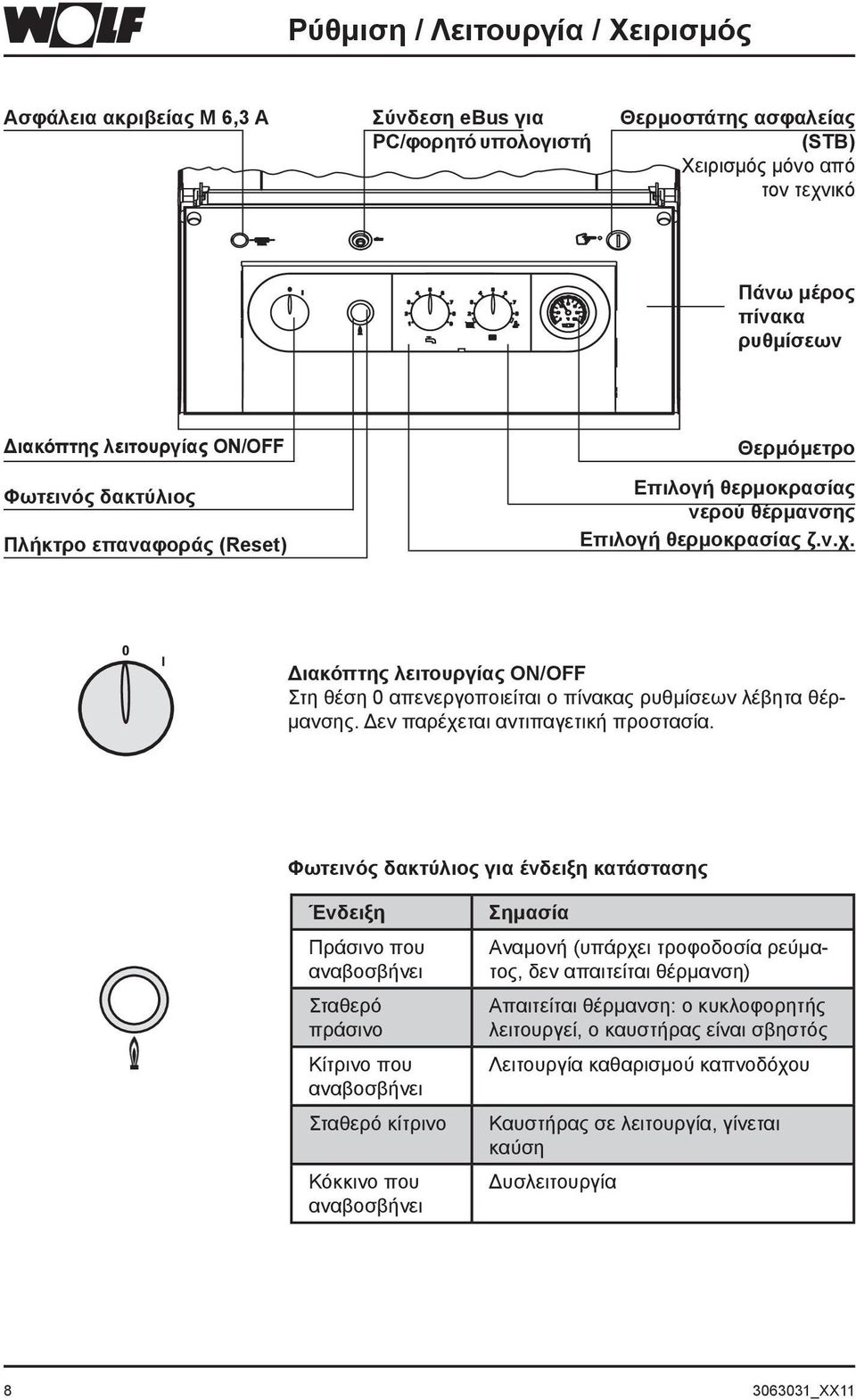

8 Ρύθμιση / Λειτουργία / Χειρισμός Ασφάλεια ακριβείας M 6,3 A Σύνδεση ebus για PC/φορητό υπολογιστή Θερμοστάτης ασφαλείας (STB) Χειρισμός μόνο από τον τεχνικό Πάνω μέρος πίνακα ρυθμίσεων Διακόπτης λειτουργίας ON/OFF Φωτεινός δακτύλιος Πλήκτρο επαναφοράς (Reset) Θερμόμετρο Επιλογή θερμοκρασίας νερού θέρμανσης Επιλογή θερμοκρασίας ζ.ν.χ. Διακόπτης λειτουργίας ON/OFF Στη θέση 0 απενεργοποιείται ο πίνακας ρυθμίσεων λέβητα θέρμανσης. Δεν παρέχεται αντιπαγετική προστασία. Φωτεινός δακτύλιος για ένδειξη κατάστασης Ένδειξη Πράσινο που αναβοσβήνει Σταθερό πράσινο Κίτρινο που αναβοσβήνει Σταθερό κίτρινο Κόκκινο που αναβοσβήνει Σημασία Αναμονή (υπάρχει τροφοδοσία ρεύματος, δεν απαιτείται θέρμανση) Απαιτείται θέρμανση: ο κυκλοφορητής λειτουργεί, ο καυστήρας είναι σβηστός Λειτουργία καθαρισμού καπνοδόχου Καυστήρας σε λειτουργία, γίνεται καύση Δυσλειτουργία _XX11

9 Ρύθμιση / Λειτουργία / Χειρισμός Πλήκτρο επαναφοράς (Reset) 1. Για την επαναφορά όλων των παραμέτρων στις εργοστασιακές ρυθμίσεις. - Ο διακόπτης λειτουργίας πρέπει να βρίσκεται στη θέση O (απενεργοποίηση). - Κρατήστε πατημένο το πλήκτρο επαναφοράς ενώ φέρνετε τον διακόπτη λειτουργίας στη θέση I (ενεργοποίηση). - Μετά την ενεργοποίηση της εγκατάστασης, κρατήστε πατημένο το πλήκτρο επαναφοράς επί 2 ακόμη δευτερόλεπτα τουλάχιστον. 2. Για την απασφάλιση του αυτόματου συστήματος τροφοδοσίας καυστήρα πετρελαίου. (μόνο σε συνδυασμό με τα αντίστοιχα εξαρτήματα Wolf) - Σε περίπτωση βλάβης του καυστήρα, το πάτημα του πλήκτρου επαναφοράς επιτρέπει την απασφάλιση του αυτόματου συστήματος τροφοδοσίας πετρελαίου μέσω ενός ρελέ απασφάλισης. Υπόδειξη: Σε περίπτωση βλάβης ενός καυστήρα αερίου, η απασφάλιση γίνεται απευθείας στο αυτόματο σύστημα τροφοδοσίας αερίου, μέσω ανοίγματος στο ηχομονωτικό κάλυμμα. Επιλογή θερμοκρασίας ζεστού νερού χρήσης Στους λέβητες πετρελαίου που συνδυάζονται με σύστημα φόρτισης μποϊλερ, οι ρυθμίσεις 1-9 αντιστοιχούν σε θερμοκρασίες μποϊλερ από 15 έως 60 C. Σε συνδυασμό με έναν ψηφιακό θερμοστάτη χώρου ή με αντιστάθμιση τότε η ρύθμιση μέσω του επιλογέα θερμοκρασίας ζ.ν.χ. δεν έχει επίδραση. Η επιλογή της θερμοκρασίας γίνεται στο πρόσθετο εξάρτημα ρυθμίσεων. Επιλογή θερμοκρασίας νερού θέρμανσης Οι τιμές ρύθμισης 2-8 έχουν ρυθμιστεί εργοστασιακά σε θερμοκρασία νερού θέρμανσης από 50 έως 75 C. Σε συνδυασμό με έναν ψηφιακό θερμοστάτη χώρου ή με αντιστάθμιση τότε η ρύθμιση μέσω του επιλογέα θερμοκρασίας νερού θέρμανσης δεν έχει επίδραση (εξαίρεση η λειτουργία καπνοδοχοκαθαριστή). Η θερμοκρασία του νερού θέρμανσης υπολογίζεται μέσω της ρύθμισης του εξαρτήματος ρύθμισης. Χειμερινή λειτουργία (θέση 2 έως 8) Κατά τη χειμερινή λειτουργία, ο λέβητας θερμαίνει το νερό προσαγωγής στη θερμοκρασία που έχει επιλεγεί στον ρυθμιστή θερμοκρασίας. Ο κυκλοφορητής λειτουργεί με βάση τη ρύθμιση τρόπου λειτουργίας κυκλοφορητή, είτε συνεχώς (εργοστασιακή ρύθμιση) είτε μόνο μετά από ενεργοποίηση του καυστήρα, με καθυστέρηση απενεργοποίησης. Θερινή λειτουργία Εάν περιστραφεί ο επιλογέας θερμοκρασίας νερού θέρμανσης στη θέση απενεργοποιείται η χειμερινή λειτουργία και ενεργοποιείται η θερινή λειτουργία. Η θερινή λειτουργία (απενεργοποίηση θέρμανσης) σημαίνει ότι παρέχεται μόνο ζ.ν.χ., αλλά η προστασία της εγκατάστασης θέρμανσης από τον παγετό είναι εξασφαλισμένη και η προστασία κατάστασης κυκλοφορητή είναι ενεργή _XX11 9

10 Ρύθμιση / Λειτουργία / Χειρισμός Λειτουργία καπνοδοχοκαθαριστή Εάν περιστραφεί ο επιλογέας θερμοκρασίας νερού θέρμανσης στη θέση ενεργοποιείται η λειτουργία καπνοδοχοκαθαριστή. Μια προηγούμενη φραγή χρονισμού του καυστήρα απενεργοποιείται. Ο φωτεινός δακτύλιος ανάβει με κίτρινο χρώμα. Μετά την ενεργοποίηση της λειτουργίας καθαρισμού καπνοδόχου, ο λέβητας αρχίζει να λειτουργεί με τη μέγιστη ρυθμισμένη θερμική ισχύς και προσπαθεί να κρατήσει μια μέση σταθερή θερμοκρασία λέβητα στους 60 C. Αν η θερμοκρασία του λέβητα είναι μικρότερη από 60 C τότε λειτουργεί ο καυστήρας και ο κυκλοφορητής είναι κλειστός. Αν υπερβεί την θερμοκρασία λέβητα πάνω από 60 C τότε ενεργοποιείται ο κυκλοφορητής θέρμανσης. Ο κυκλοφορητής φόρτισης μποϊλερ λειτουργεί μέχρι το μποϊλερ να πιάσει την ρυθμισμένη θερμοκρασία. Αν η προσδιδόμενη θερμότητα δεν μπορεί να αποδωθεί τότε μετά την επίτευξη της μέγιστης θερμοκρασίας του λέβητα ο καυστήρας απενεργοποιείται. Η λειτουργία καπνοδοχοκαθαριστή τερματίζεται μετά από 15 λεπτά ή μετά από υπέρβαση της μέγιστης θερμοκρασίας νερού προσαγωγής. Για να ενεργοποιηθεί ξανά, ο επιλογέας θερμοκρασίας νερού θέρμανσης θα πρέπει να στραφεί μία φορά προς τα αριστερά και κατόπιν και πάλι στη θέση. Θερμόμετρο Για την προβολή της τρέχουσας θερμοκρασίας του νερού θέρμανσης Ασφάλεια ακριβείας M 6,3 A, για την προστασία της πλακέτας του πίνακα ρυθμίσεων. Σύνδεση ebus Για μεταφορά δεδομένων μεταξύ του πίνακα ρυθμίσεων και ενός PC/φορητού υπολογιστή μέσω του πακέτου λογισμικού ρύθμισης λέβητα (πρόσθετος εξοπλισμός). Θερμοστάτης ασφαλείας STB εργοστασιακά ρυθμισμένος στους 120 C, μπορεί να ρυθμιστεί στους 100 C ή στους 110 C εάν χρειάζεται. Προστασία κατάστασης κυκλοφορητή Η προστασία κατάστασης κυκλοφορητή ενεργοποιείται συνήθως στις 12:00 το μεσημέρι. Ο κυκλοφορητής θέρμανσης λειτουργεί επί 10 δευτερόλεπτα περίπου. Στη συνέχεια, ο κυκλοφορητής φόρτισης μποϊλερ και ο κυκλοφορητής ανακυκλοφορίας (εάν υπάρχει) λειτουργούν επί 20 δευτερόλεπτα. Έτσι αποτρέπεται το κόλλημα των εξαρτημάτων. Εάν ο καυστήρας λειτουργεί κατά την προστασία κατάστασης κυκλοφορητή, η λειτουργία του θα διακοπεί επί ένα λεπτό περίπου _XX11

11 Προβολή / Αλλαγή παραμέτρων ρύθμισης Μια μετατροπή ή η ένδειξη των παραμέτρων ρύθμισης μπορεί να γίνει μόνο με ένα πρόσθετο εξάρτημα ρύθμισης της Wolf με δυνατότητα σύνδεσης ebus. Ο τρόπος θα πρέπει να διαβαστεί στις αντίστοιχες οδηγίες χρήσης του κάθε εξαρτήματος. Συνοπτική παρουσίαση παραμέτρων (ρύθμιση και λειτουργία παρουσιάζονται στις επόμενες σελίδες) Παράμετρος Περιοχή ρύθμισης Εργ. ρύθμιση A09 Όρια προστασίας από τον παγετό -20 έως +10 C +2 C A10 Παράλληλη λειτουργία ζεστού νερού χρήσης 0 / 1 0 A14 Μέγιστη θερμοκρασία ζεστού νερού χρήσης 60 έως 80 C 65 C HG01 Διαφορά ενεργοποίησης καυστήρα (δυναμική) 5 έως 30K 15K HG06 Τρόπος λειτουργίας κυκλοφορητή 0 / 1 / 2 0 HG07 Καθυστέρηση απενεργοποίησης κυκλοφορητή κυκλώματος λέβητα 0 έως 30min 3min HG08 Μέγιστο όριο κυκλώματος λέβητα TV-max 40 έως 90 C 75 C HG09 Φραγή χρονισμού καυστήρα 1 έως 30min 4min HG13 Προγραμματιζόμενη είσοδος E1 1 έως 11 1 HG14 Προγραμματιζόμενη έξοδος A1 0 έως 14 0 HG15 Υστέρηση μποϊλερ 1 έως 30K 5K HG19 Καθυστέρηση απενεργοποίησης κυκλοφορητή φόρτισης μποϊλερ 0 έως 10min 3min HG20 Μέγιστος χρόνος φόρτισης μποϊλερ 0 έως 5h 2h HG21 Ελάχιστη θερμοκρασία λέβητα TK-min 38 έως 90 C 50 C HG22 Μέγιστη θερμοκρασία λέβητα TK-max 50 έως 90 C 80 C HG24 Τρόπος λειτουργίας αισθητήρα ζ.ν.χ. 1 / 2 / 3 1 HG25 Υπερθέρμανση λέβητα στη φόρτιση μποϊλερ 0 έως 40K 10K HG26 Αποφόρτιση εκκίνησης λέβητα 0 / 1 1 HG27 Βαθμίδες καυστήρα για φόρτιση μποϊλερ 1 / 2 2 HG 28 Τρόπος λειτουργίας καυστήρα 1 έως = 1η βαθμίδα 2 = 2η βαθμίδα 3 = διαφορικά 4 = καμία λειτουργία HG29 Φραγή διαφορισμού 0 έως 20min 10min HG30 Δυναμική διαφορισμού 5 έως 50K 20K HG31 Φραγή 2ης βαθμίδας καυστήρα 0 έως 40min 1min HG32 Αύξηση θερμοκρασίας επιστροφής 0 έως 70 C 30 C HG33 Χρόνος υστέρησης 1 έως 30min 10min HG34 Τροφοδοσία ebus 0 / 1 / 2 2 HG35 Είσοδος 0-5V για έλεγχο εξ αποστάσεως 0 / 1 0 HG36 Χρόνος διαφορισμού 10 έως 600sec 60sec HG50 Λειτουργίες δοκιμής 1 έως 8 - HG70 Ένδειξη εισόδου πολλαπλών λειτουργιών E1-50 Βραχυκύκλωμα αισθητήρα ή κλειστή επαφή -60 Διακοπή κυκλώματος αισθητήρα ή ανοικτή επαφή Τρέχουσα θερμοκρασία αισθητήρα δοχείου συλλογής HG13 = 7 Τρέχουσα θερμοκρασία αισθητήρα επιστροφής HG 13 = 11 Κατά τη λειτουργία με πιεστικούς καυστήρες πετρελαίου θα πρέπει να ρυθμιστεί η τιμή 38 C Κατά τη λειτουργία με πιεστικούς καυστήρες αερίου θα πρέπει να ρυθμιστεί η τιμή 40 C _XX11 11

12 Παράμετροι προχωρημένου επιπέδου Όρια προστασίας από παγετό Παράμετρος A09 A Εάν η εξωτερική θερμοκρασία είναι μικρότερη από τη ρυθμισμένη τιμή, ο κυκλοφορητής κυκλώματος λέβητα λειτουργεί συνεχώς. Εάν η θερμοκρασία νερού λέβητα μειωθεί κάτω από τους +5 C, ο καυστήρας ενεργοποιείται και θερμαίνει τον λέβητα τουλάχιστον στην ελάχιστη θερμοκρασία λέβητα TK-min. Εργοστασιακή ρύθμιση: 2 C Περιοχή ρύθμισης: -20 έως +10 C Υπόδειξη: Η εργοστασιακή ρύθμιση πρέπει να τροποποιείται μόνον όταν εξασφαλιστεί ότι δεν είναι δυνατόν να παγώσει η εγκατάσταση θέρμανσης και τα εξαρτήματά της στις χαμηλές εξωτερικές θερμοκρασίες. Παράλληλη λειτουργία ζ.ν.χ. Παράμετρος A10 A10 0 Εργοστασιακή ρύθμιση: 0 Περιοχή ρύθμισης: 0 / 1 Μέγιστη θερμοκρασία ζεστού νερού χρήσης Παράμετρος A14 A C Προσοχή Με σύνδεση προτεραιότητας ζ.ν.χ. (0) ο κυκλοφορητής του κυκλώματος θέρμανσης απενεργοποιείται κατά την φόρτιση του μποϊλερ. Η ενέργεια του λέβητα προσφέρεται αποκλειστικά στην παραγωγή ζ.ν.χ.. Ο κυκλοφορητής φόρτισης του μποϊλερ ξεκινά μόνον όταν η θερμοκρασία του νερού του λέβητα είναι 5 C υψηλότερη από τη θερμοκρασία του νερού του μποϊλερ. Μόλις το μποϊλερ φθάσει στη ρυθμισμένη θερμοκρασία, ο καυστήρας σβήνει και ξεκινά ο κυκλοφορητής κυκλώματος θέρμανσης. Ο κυκλοφορητής φόρτισης μποϊλερ δεν λειτουργεί για περισσότερο χρόνο απ ότι ορίζεται στην παράμετρο HG19 (καθυστέρηση απενεργοποίησης κυκλοφορητή φόρτισης μποϊλερ). Με παράλληλη λειτουργία ζ.ν.χ. (1) ο κυκλοφορητής του κυκλώματος θέρμανσης συνεχίζει να λειτουργεί. Εάν η θερμοκρασία του νερού του λέβητα είναι 5 C υψηλότερη από τη θερμοκρασία του μποϊλερ, τότε ξεκινά ο κυκλοφορητής φόρτισης μποϊλερ. Μόλις το νερό του μποϊλερ φθάσει στη ρυθμισμένη θερμοκρασία, σταματά η φόρτιση του μποϊλερ. Ο κυκλοφορητής φόρτισης μποϊλερ δεν λειτουργεί για περισσότερο χρόνο απ ότι ορίζεται στην παράμετρο HG19 (καθυστέρηση απενεργοποίησης κυκλοφορητή φόρτισης μποϊλερ). Κατά την παράλληλη λειτουργία ζ.ν.χ. (1), το κύκλωμα θέρμανσης πιθανόν να παρουσιάζει υψηλότερη θερμοκρασία κατά διαστήματα. Η εργοστασιακή ρύθμιση για τη θερμοκρασία ζεστού νερού χρήσης είναι 65 C. Εάν χρειάζεται υψηλότερη θερμοκρασία ζεστού νερού χρήσης για επαγγελματικούς σκοπούς, αυτή μπορεί να αυξηθεί μέχρι τους 80 C. Όταν έχει ενεργοποιηθεί η λειτουργία προστασίας από τη Legionella (BM), το μποϊλερ θερμαίνεται στη ρυθμισμένη τιμή μέγιστης θερμοκρασίας ζεστού νερού χρήσης κατά την πρώτη φόρτιση της ημέρας. Εργοστασιακή ρύθμιση: 65 C Περιοχή ρύθμισης: 60 έως 80 C Προσοχή Πρέπει να λαμβάνονται κατάλληλα μέτρα για την προστασία από τα εγκαύματα. Η παράμετρος HG22, μέγιστη θερμοκρασία λέβητα, πρέπει να ρυθμιστεί τουλάχιστον 5Κ υψηλότερα από την επιλεγμένη μέγιστη θερμοκρασία ζεστού νερού χρήσης _XX11
