ΤΡΙΟΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΤΥΠΟΥ SOFC. Ι. Πετρακοπούλου, Δ. Τσιπλακίδης

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΤΡΙΟΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΤΥΠΟΥ SOFC. Ι. Πετρακοπούλου, Δ. Τσιπλακίδης"

Transcript

1 ΤΡΙΟΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΤΥΠΟΥ SOFC Ι. Πετρακοπούλου, Δ. Τσιπλακίδης Ινστιτούτο Χημικών Διεργασιών και Ενεργειακών Πόρων/ΕΚΕΤΑ & Τμήμα Χημείας/Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Σ. Μπαλωμένου Ινστιτούτο Χημικών Διεργασιών και Ενεργειακών Πόρων/ΕΚΕΤΑ ΠΕΡΙΛΗΨΗ Η παρούσα εργασία παρουσιάζει πρόσφατα αποτελέσματα τριοδικής SOFC λειτουργίας σε συνθήκες υγρής ή ξηρής αναμόρφωσης μεθανίου, χρησιμοποιώντας κεραμομεταλλικές ανόδους με βάση το νικέλιο (Ni/YSZ, Ni/GDC), τρέχουσας τεχνολογικής στάθμης καθώς και τροποποιημένες ανόδους με προσμίξεις Au. Μελετήθηκε η επίδραση του ηλεκτρολυτικού ρεύματος στην ανθεκτικότητα της ανόδου σε εναπόθεση άνθρακα, σε απευθείας σύγκριση με την συμβατική λειτουργία. Σημαντικότερη παρατήρηση της μελέτης ήταν η περιορισμένη εναπόθεση στην άνοδο της κυψέλης κατά την τριοδική λειτουργία, σε σύγκριση με τη συμβατική λειτουργία, αποτέλεσμα το οποίο είναι ιδιαίτερα ενθαρρυντικό για την εφαρμογή της τριοδικής διάταξης και λειτουργίας σε πρακτικά συστήματα κυψελών καυσίμου. ΕΙΣΑΓΩΓΗ Ανάμεσα στις τεχνολογίες κελιών καυσίμου, τα κελιά Στερεού Οξειδίου (Solid Oxide Fuel Cells, SOFC), παρουσιάζουν το πλεονέκτημα της απευθείας χρήσης υδρογονανθράκων. Η ανάπτυξη τέτοιων διατάξεων θα απλοποιούσε την χρήση τους και θα μείωνε σημαντικά το κόστος, βελτιώνοντας την απόδοση τους καθώς έτσι μειώνονται οι απώλειες που οφείλονται στους εξωτερικούς αναμορφωτές [1]. Ωστόσο η πρακτική εφαρμογή τους εμφανίζει κάποιες δυσκολίες κυρίως στο πεδίο της υποβάθμισης της ανόδου και απενεργοποίησής της, λόγω εναπόθεσης άνθρακα και δηλητηρίασης από θειούχες ενώσεις στην τροφοδοσία. Η εναπόθεση άνθρακα μειώνει την ηλεκτροχημικά ενεργό επιφάνεια του κελιού με αποτέλεσμα την αύξηση της αντίστασης πόλωσης που οδηγεί σε υποβάθμιση της ηλεκτροχημικής απόδοσης. Επιπλέον, μπορεί να προκαλέσει μη αναστρέψιμες αλλαγές στη μικροδομή, όπως τη διάβρωση του μετάλλου και τη δημιουργία μετασταθών καρβιδίων Ni 3 C υπό τη μορφή σκόνης (metal dusting) και τη διόγκωση της κύριας μάζας του μετάλλου, με αποτέλεσμα τη διάρρηξη των ηλεκτρονιακών και ηλεκτρολυτικών δικτύων που σχηματίζονται μεταξύ του μετάλλου και του ηλεκτρολύτη [2]. Τεχνικές για την αποφυγή της υποβάθμισης περιλαμβάνουν την παρουσία μεγάλων ποσοτήτων ατμού στην τροφοδοσία, τη χρήση διαφορετικών υλικών ως άνοδο, όπως για παράδειγμα ανόδων Ni/Cu-CeO 2, προσθήκη προσμίξεων μετάλλων όπως Ag, Ru σε κεραμομεταλλικές ανόδους Ni, χρήση ανόδων οξειδίων ή ανόδων Ni/GDC, και τη χρήση νανονησίδων BaO στην επιφάνεια του νικελίου. Ωστόσο, πολλές από αυτές τις λύσεις έχουν υψηλό κόστος καθώς απαιτούν τη χρήση σπάνιων γαιών ή πολύτιμων μετάλλων, και η ενσωμάτωση των νανονησίδων BaO στην καταλυτική επιφάνεια των κελιών είναι δυσεφάρμοστη [2]. Μια διαφορετική προσέγγιση για την αντιμετώπιση των ζητημάτων υποβάθμισης και σταθερότητας των κυψελών SOFC, βασίζεται στην προσπάθεια να εφαρμοστεί μια νέα αρχιτεκτονική των SOFC κελιών και συστοιχιών σε συνδυασμό με ένα καινοτόμο τύπο λειτουργίας, που καλείται τριοδική [3, 4]. Αυτή η καινοτομία επιτυγχάνεται με την εισαγωγή ενός τρίτου ηλεκτροδίου, οδηγούμενου από ένα βοηθητικό κύκλωμα το οποίο λειτουργεί ηλεκτρολυτικά. Με αυτό τον τρόπο, η άνοδος ή η κάθοδος του κελιού αναγκάζεται να λειτουργεί σε ελεγχόμενες διαφορές δυναμικού οι οποίες είναι ανέφικτες με την συμβατική λειτουργία. Αυτό το χαρακτηριστικό αντιπροσωπεύει μια ελεγχόμενη μεταβλητή στη λειτουργία της κυψέλης καυσίμου, η οποία μπορεί να αποτελέσει ένα μοναδικό εργαλείο για τον αποτελεσματικό έλεγχο του ρυθμού εναπόθεσης άνθρακα, της δηλητηρίασης των ανοδικών ηλεκτροδίων και την συνολική υποβάθμιση του κελιού. Η τριοδική διάταξη περιλαμβάνει τρία ηλεκτρόδια, τα οποία βρίσκονται σε ηλεκτρολυτική επαφή μεταξύ τους μέσω του ηλεκτροδίου της ανόδου: (i) την άνοδο, η οποία λειτουργεί ταυτόχρονα και ως ηλεκτρόδιο εργασίας για το βοηθητικό ηλεκτροχημικό κύκλωμα, (ii) την κάθοδο, και (iii) το βοηθητικό ηλεκτρόδιο του δευτερεύοντος (βοηθητικού) ηλεκτροχημικού κυκλώματος. Κατα τον τρόπο αυτό, δημιουργούνται δύο ξεχωριστά ηλεκτρικά κυκλώματα στην κυψέλη καυσίμου: I. Το τυπικό κύκλωμα κελιού καυσίμου (FC Circuit, Ι) που αποτελείται από την άνοδο και την κάθοδο. Στο κύκλωμα αυτό συνδέεται ένα εξωτερικό μεταβλητό φορτίο/μεταβλητή αντίσταση (electronic load, R ext ) για την κατανάλωση της παραγόμενης ηλεκτρικής ισχύος της κυψέλης καυσίμου, P FC. II. Το βοηθητικό κύκλωμα (Auxiliary Circuit, ΙΙ) που αποτελείται από το ηλεκτρόδιο εργασίας (το οποίο είναι το ίδιο με την άνοδο του κελιού καυσίμου) και το βοηθητικό ηλεκτρόδιο, καθώς και μια πηγή ισχύος (power supply, PS, ή γαλβανοστάτης/ποτενσιοστάτης) για την παροχή μικρής καταναλισκόμενης ισχύος, P aux, με την επιβολή ηλεκτρολυτικού ρεύματος μεταξύ του βοηθητικού ηλεκτροδίου και της ανόδου του κελιού καυσίμου.

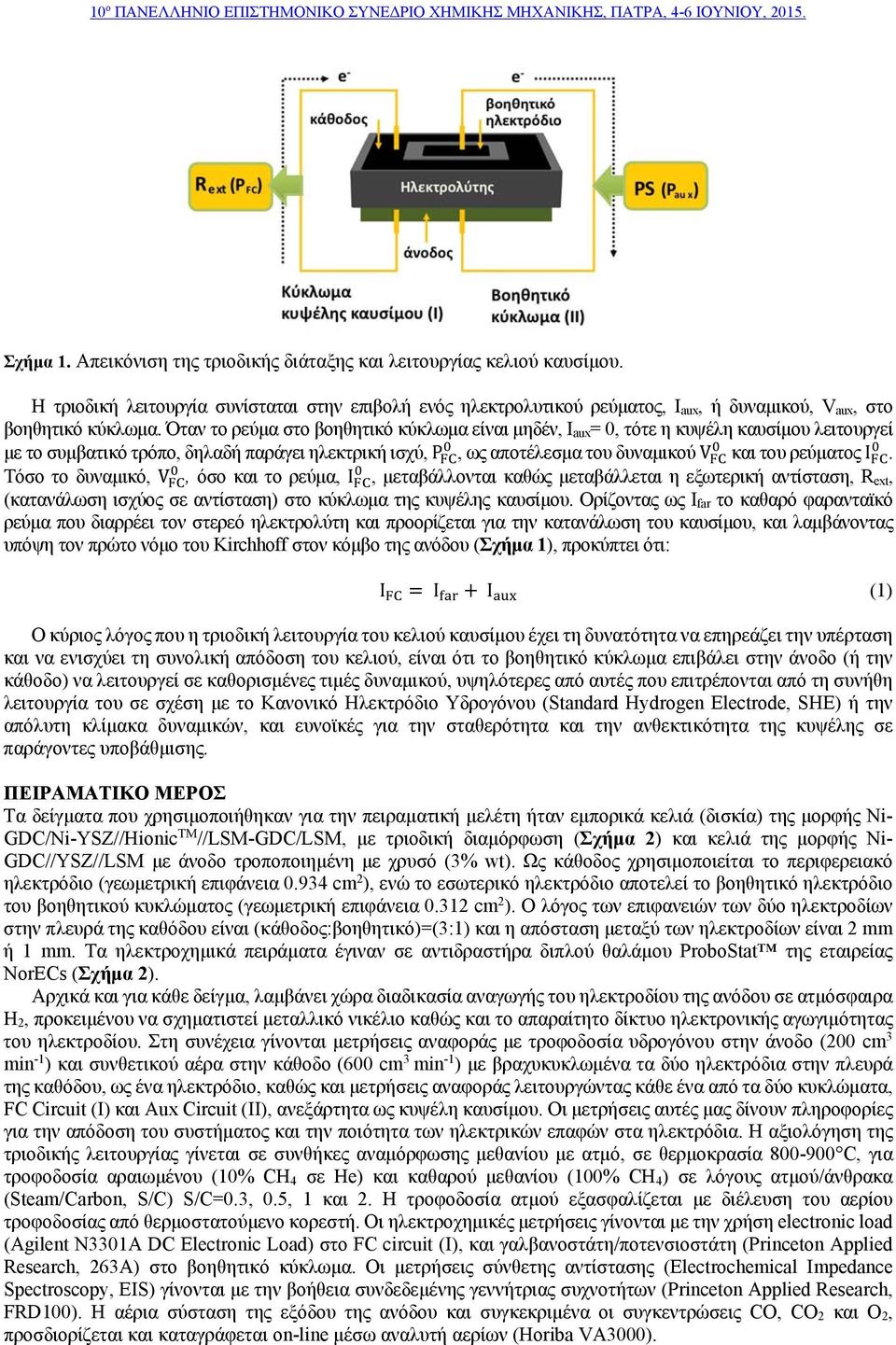

2 Σχήμα 1. Απεικόνιση της τριοδικής διάταξης και λειτουργίας κελιού καυσίμου. Η τριοδική λειτουργία συνίσταται στην επιβολή ενός ηλεκτρολυτικού ρεύματος, I aux, ή δυναμικού, V aux, στο βοηθητικό κύκλωμα. Όταν το ρεύμα στο βοηθητικό κύκλωμα είναι μηδέν, I aux = 0, τότε η κυψέλη καυσίμου λειτουργεί με το συμβατικό τρόπο, δηλαδή παράγει ηλεκτρική ισχύ, P, ως αποτέλεσμα του δυναμικού V και του ρεύματος I. Τόσο το δυναμικό, V, όσο και το ρεύμα, I, μεταβάλλονται καθώς μεταβάλλεται η εξωτερική αντίσταση, R ext, (κατανάλωση ισχύος σε αντίσταση) στο κύκλωμα της κυψέλης καυσίμου. Ορίζοντας ως I far το καθαρό φαρανταϊκό ρεύμα που διαρρέει τον στερεό ηλεκτρολύτη και προορίζεται για την κατανάλωση του καυσίμου, και λαμβάνοντας υπόψη τον πρώτο νόμο του Kirchhoff στον κόμβο της ανόδου (Σχήμα 1), προκύπτει ότι: I I I (1) Ο κύριος λόγος που η τριοδική λειτουργία του κελιού καυσίμου έχει τη δυνατότητα να επηρεάζει την υπέρταση και να ενισχύει τη συνολική απόδοση του κελιού, είναι ότι το βοηθητικό κύκλωμα επιβάλει στην άνοδο (ή την κάθοδο) να λειτουργεί σε καθορισμένες τιμές δυναμικού, υψηλότερες από αυτές που επιτρέπονται από τη συνήθη λειτουργία του σε σχέση με το Κανονικό Ηλεκτρόδιο Υδρογόνου (Standard Hydrogen Electrode, SHE) ή την απόλυτη κλίμακα δυναμικών, και ευνοϊκές για την σταθερότητα και την ανθεκτικότητα της κυψέλης σε παράγοντες υποβάθμισης. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ Τα δείγματα που χρησιμοποιήθηκαν για την πειραματική μελέτη ήταν εμπορικά κελιά (δισκία) της μορφής Ni- GDC/Ni-YSZ//Hionic TM //LSM-GDC/LSM, με τριοδική διαμόρφωση (Σχήμα 2) και κελιά της μορφής Ni- GDC//YSZ//LSM με άνοδο τροποποιημένη με χρυσό (3% wt). Ως κάθοδος χρησιμοποιείται το περιφερειακό ηλεκτρόδιο (γεωμετρική επιφάνεια cm 2 ), ενώ το εσωτερικό ηλεκτρόδιο αποτελεί το βοηθητικό ηλεκτρόδιο του βοηθητικού κυκλώματος (γεωμετρική επιφάνεια cm 2 ). Ο λόγος των επιφανειών των δύο ηλεκτροδίων στην πλευρά της καθόδου είναι (κάθοδος:βοηθητικό)=(3:1) και η απόσταση μεταξύ των ηλεκτροδίων είναι 2 mm ή 1 mm. Tα ηλεκτροχημικά πειράματα έγιναν σε αντιδραστήρα διπλού θαλάμου ProboStat της εταιρείας NorECs (Σχήμα 2). Αρχικά και για κάθε δείγμα, λαμβάνει χώρα διαδικασία αναγωγής του ηλεκτροδίου της ανόδου σε ατμόσφαιρα Η 2, προκειμένου να σχηματιστεί μεταλλικό νικέλιο καθώς και το απαραίτητο δίκτυο ηλεκτρονικής αγωγιμότητας του ηλεκτροδίου. Στη συνέχεια γίνονται μετρήσεις αναφοράς με τροφοδοσία υδρογόνου στην άνοδο (200 cm 3 min -1 ) και συνθετικού αέρα στην κάθοδο (600 cm 3 min -1 ) με βραχυκυκλωμένα τα δύο ηλεκτρόδια στην πλευρά της καθόδου, ως ένα ηλεκτρόδιο, καθώς και μετρήσεις αναφοράς λειτουργώντας κάθε ένα από τα δύο κυκλώματα, FC Circuit (Ι) και Aux Circuit (ΙΙ), ανεξάρτητα ως κυψέλη καυσίμου. Οι μετρήσεις αυτές μας δίνουν πληροφορίες για την απόδοση του συστήματος και την ποιότητα των ηλεκτρικών επαφών στα ηλεκτρόδια. Η αξιολόγηση της τριοδικής λειτουργίας γίνεται σε συνθήκες αναμόρφωσης μεθανίου με ατμό, σε θερμοκρασία C, για τροφοδοσία αραιωμένου (10% CH 4 σε He) και καθαρού μεθανίου (100% CH 4 ) σε λόγους ατμού/άνθρακα (Steam/Carbon, S/C) S/C=0.3, 0.5, 1 και 2. Η τροφοδοσία ατμού εξασφαλίζεται με διέλευση του αερίου τροφοδοσίας από θερμοστατούμενο κορεστή. Οι ηλεκτροχημικές μετρήσεις γίνονται με την χρήση electronic load (Agilent N3301A DC Electronic Load) στο FC circuit (Ι), και γαλβανοστάτη/ποτενσιοστάτη (Princeton Applied Research, 263A) στο βοηθητικό κύκλωμα. Οι μετρήσεις σύνθετης αντίστασης (Electrochemical Impedance Spectroscopy, EIS) γίνονται με την βοήθεια συνδεδεμένης γεννήτριας συχνοτήτων (Princeton Applied Research, FRD100). Η αέρια σύσταση της εξόδου της ανόδου και συγκεκριμένα οι συγκεντρώσεις CO, CO 2 και O 2, προσδιορίζεται και καταγράφεται on-line μέσω αναλυτή αερίων (Horiba VA3000).

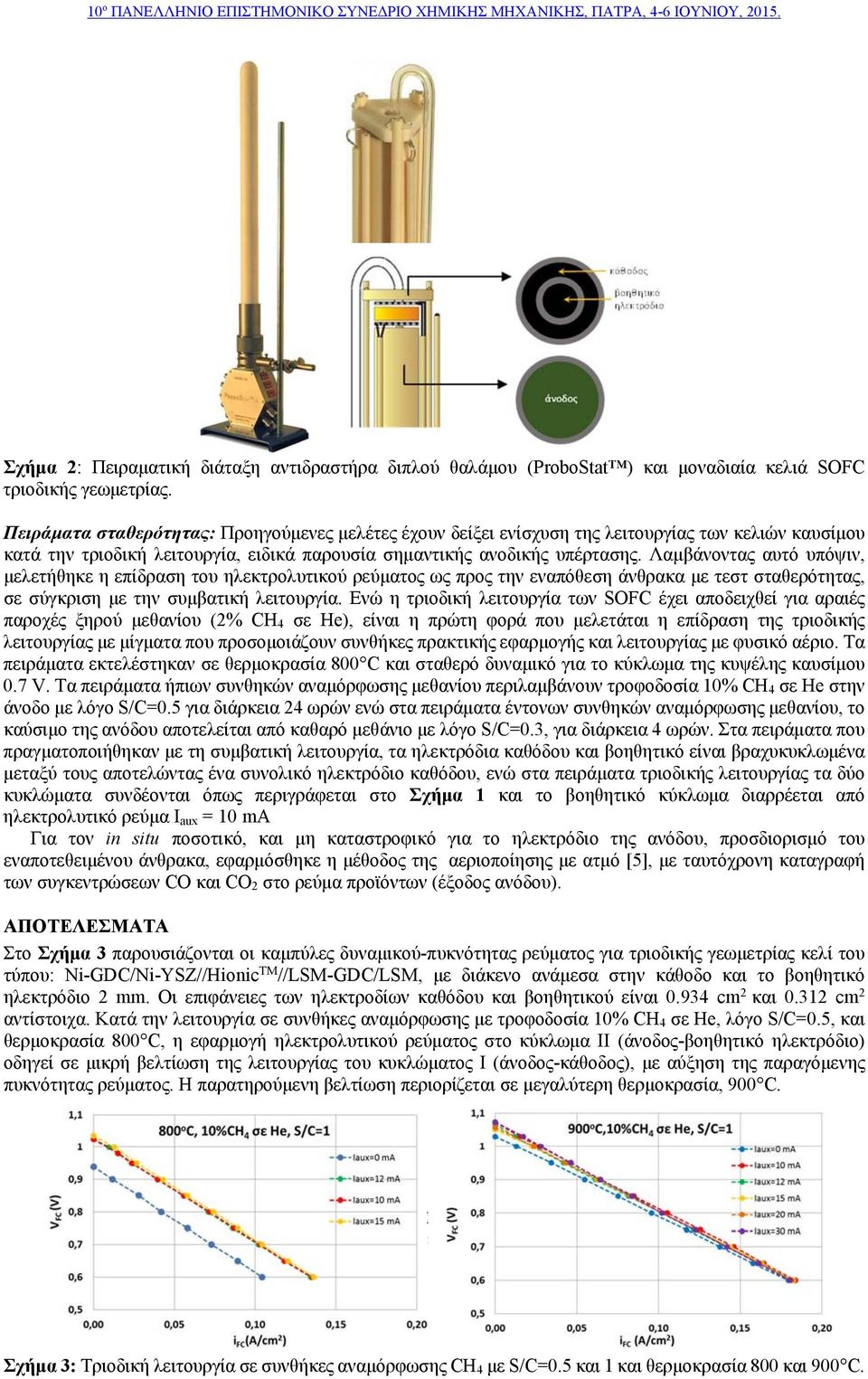

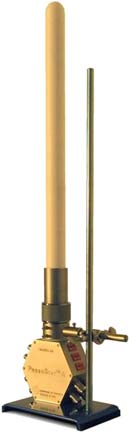

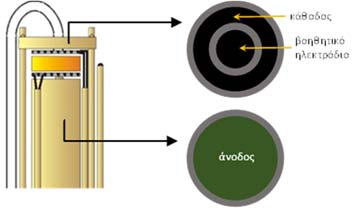

3 Σχήμα 2: Πειραματική διάταξη αντιδραστήρα διπλού θαλάμου (ProboStat ) και μοναδιαία κελιά SOFC τριοδικής γεωμετρίας. Πειράματα σταθερότητας: Προηγούμενες μελέτες έχουν δείξει ενίσχυση της λειτουργίας των κελιών καυσίμου κατά την τριοδική λειτουργία, ειδικά παρουσία σημαντικής ανοδικής υπέρτασης. Λαμβάνοντας αυτό υπόψιν, μελετήθηκε η επίδραση του ηλεκτρολυτικού ρεύματος ως προς την εναπόθεση άνθρακα με τεστ σταθερότητας, σε σύγκριση με την συμβατική λειτουργία. Ενώ η τριοδική λειτουργία των SOFC έχει αποδειχθεί για αραιές παροχές ξηρού μεθανίου (2% CH 4 σε He), είναι η πρώτη φορά που μελετάται η επίδραση της τριοδικής λειτουργίας με μίγματα που προσομοιάζουν συνθήκες πρακτικής εφαρμογής και λειτουργίας με φυσικό αέριο. Tα πειράματα εκτελέστηκαν σε θερμοκρασία 800 C και σταθερό δυναμικό για το κύκλωμα της κυψέλης καυσίμου 0.7 V. Τα πειράματα ήπιων συνθηκών αναμόρφωσης μεθανίου περιλαμβάνουν τροφοδοσία 10% CH 4 σε He στην άνοδο με λόγο S/C=0.5 για διάρκεια 24 ωρών ενώ στα πειράματα έντονων συνθηκών αναμόρφωσης μεθανίου, το καύσιμο της ανόδου αποτελείται από καθαρό μεθάνιο με λόγο S/C=0.3, για διάρκεια 4 ωρών. Στα πειράματα που πραγματοποιήθηκαν με τη συμβατική λειτουργία, τα ηλεκτρόδια καθόδου και βοηθητικό είναι βραχυκυκλωμένα μεταξύ τους αποτελώντας ένα συνολικό ηλεκτρόδιο καθόδου, ενώ στα πειράματα τριοδικής λειτουργίας τα δύο κυκλώματα συνδέονται όπως περιγράφεται στο Σχήμα 1 και το βοηθητικό κύκλωμα διαρρέεται από ηλεκτρολυτικό ρεύμα I aux = 10 ma Για τον in situ ποσοτικό, και μη καταστροφικό για το ηλεκτρόδιο της ανόδου, προσδιορισμό του εναποτεθειμένου άνθρακα, εφαρμόσθηκε η μέθοδος της αεριοποίησης με ατμό [5], με ταυτόχρονη καταγραφή των συγκεντρώσεων CO και CO 2 στο ρεύμα προϊόντων (έξοδος ανόδου). ΑΠΟΤΕΛΕΣΜΑΤΑ Στο Σχήμα 3 παρουσιάζονται οι καμπύλες δυναμικού-πυκνότητας ρεύματος για τριοδικής γεωμετρίας κελί του τύπου: Ni-GDC/Ni-YSZ//Hionic TM //LSM-GDC/LSM, με διάκενο ανάμεσα στην κάθοδο και το βοηθητικό ηλεκτρόδιο 2 mm. Οι επιφάνειες των ηλεκτροδίων καθόδου και βοηθητικού είναι cm 2 και cm 2 αντίστοιχα. Κατά την λειτουργία σε συνθήκες αναμόρφωσης με τροφοδοσία 10% CH 4 σε He, λόγο S/C=0.5, και θερμοκρασία 800 C, η εφαρμογή ηλεκτρολυτικού ρεύματος στο κύκλωμα ΙΙ (άνοδος-βοηθητικό ηλεκτρόδιο) οδηγεί σε μικρή βελτίωση της λειτουργίας του κυκλώματος Ι (άνοδος-κάθοδος), με αύξηση της παραγόμενης πυκνότητας ρεύματος. Η παρατηρούμενη βελτίωση περιορίζεται σε μεγαλύτερη θερμοκρασία, 900 C. Σχήμα 3: Τριοδική λειτουργία σε συνθήκες αναμόρφωσης CH 4 με S/C=0.5 και 1 και θερμοκρασία 800 και 900 C.

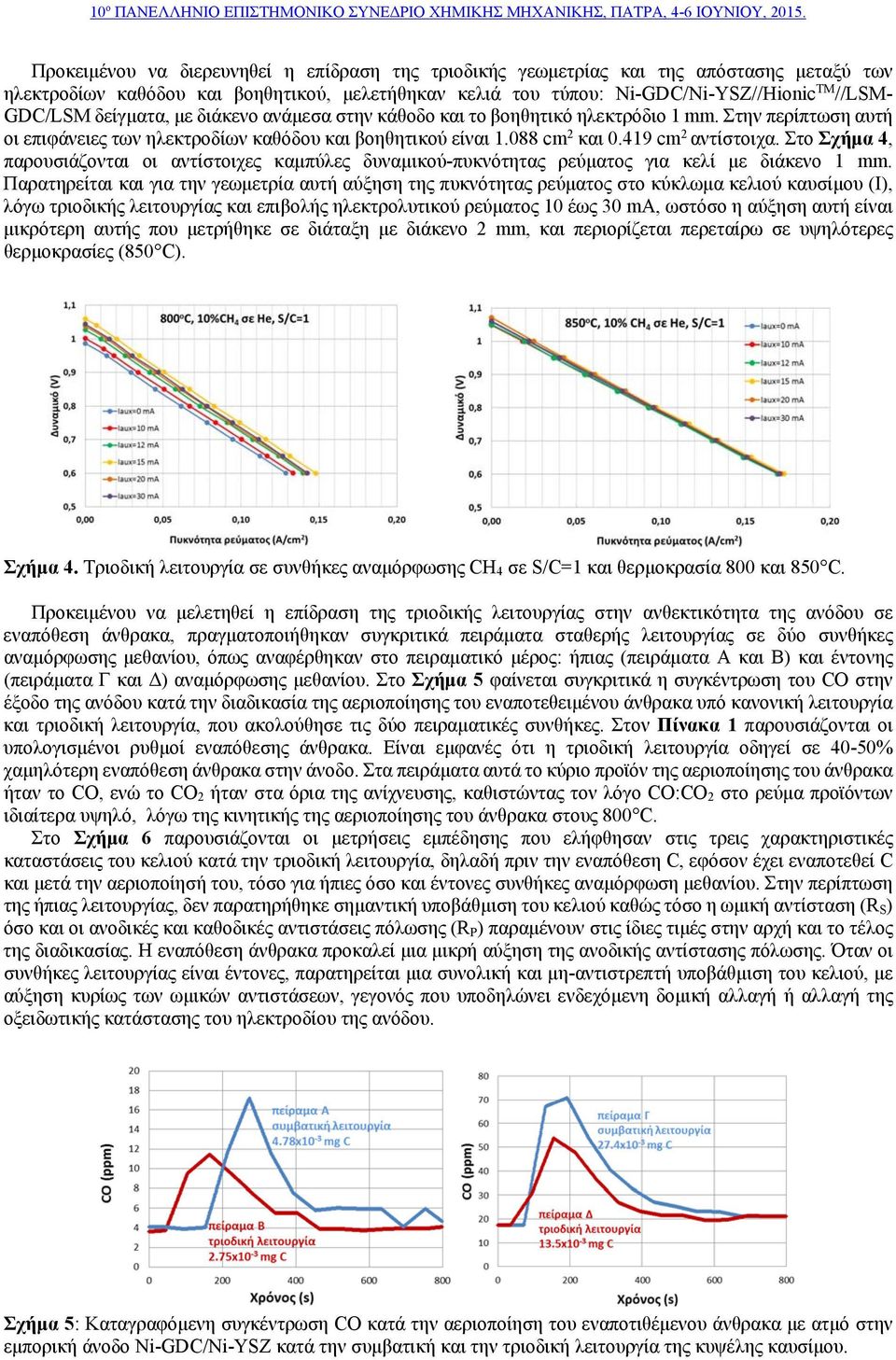

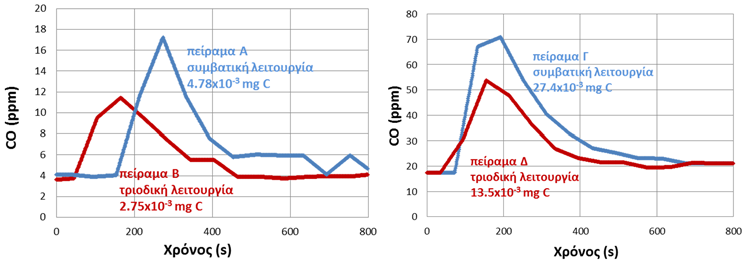

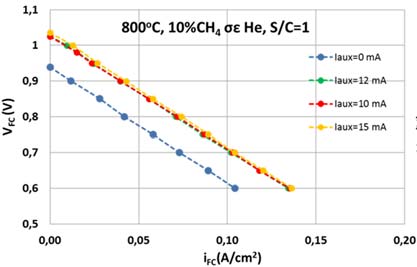

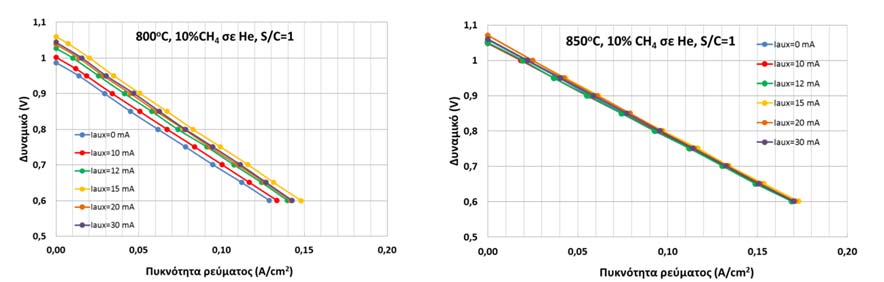

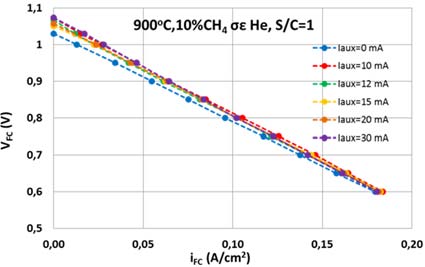

4 Προκειμένου να διερευνηθεί η επίδραση της τριοδικής γεωμετρίας και της απόστασης μεταξύ των ηλεκτροδίων καθόδου και βοηθητικού, μελετήθηκαν κελιά του τύπου: Ni-GDC/Ni-YSZ//Hionic TM //LSM- GDC/LSM δείγματα, με διάκενο ανάμεσα στην κάθοδο και το βοηθητικό ηλεκτρόδιο 1 mm. Στην περίπτωση αυτή οι επιφάνειες των ηλεκτροδίων καθόδου και βοηθητικού είναι cm 2 και cm 2 αντίστοιχα. Στο Σχήμα 4, παρουσιάζονται οι αντίστοιχες καμπύλες δυναμικού-πυκνότητας ρεύματος για κελί με διάκενο 1 mm. Παρατηρείται και για την γεωμετρία αυτή αύξηση της πυκνότητας ρεύματος στο κύκλωμα κελιού καυσίμου (Ι), λόγω τριοδικής λειτουργίας και επιβολής ηλεκτρολυτικού ρεύματος 10 έως 30 ma, ωστόσο η αύξηση αυτή είναι μικρότερη αυτής που μετρήθηκε σε διάταξη με διάκενο 2 mm, και περιορίζεται περεταίρω σε υψηλότερες θερμοκρασίες (850 C). Σχήμα 4. Τριοδική λειτουργία σε συνθήκες αναμόρφωσης CH 4 σε S/C=1 και θερμοκρασία 800 και 850 C. Προκειμένου να μελετηθεί η επίδραση της τριοδικής λειτουργίας στην ανθεκτικότητα της ανόδου σε εναπόθεση άνθρακα, πραγματοποιήθηκαν συγκριτικά πειράματα σταθερής λειτουργίας σε δύο συνθήκες αναμόρφωσης μεθανίου, όπως αναφέρθηκαν στο πειραματικό μέρος: ήπιας (πειράματα Α και Β) και έντονης (πειράματα Γ και Δ) αναμόρφωσης μεθανίου. Στο Σχήμα 5 φαίνεται συγκριτικά η συγκέντρωση του CO στην έξοδο της ανόδου κατά την διαδικασία της αεριοποίησης του εναποτεθειμένου άνθρακα υπό κανονική λειτουργία και τριοδική λειτουργία, που ακολούθησε τις δύο πειραματικές συνθήκες. Στον Πίνακα 1 παρουσιάζονται οι υπολογισμένοι ρυθμοί εναπόθεσης άνθρακα. Είναι εμφανές ότι η τριοδική λειτουργία οδηγεί σε 40-50% χαμηλότερη εναπόθεση άνθρακα στην άνοδο. Στα πειράματα αυτά το κύριο προϊόν της αεριοποίησης του άνθρακα ήταν το CO, ενώ το CO 2 ήταν στα όρια της ανίχνευσης, καθιστώντας τον λόγο CO:CO 2 στο ρεύμα προϊόντων ιδιαίτερα υψηλό, λόγω της κινητικής της αεριοποίησης του άνθρακα στους 800 C. Στο Σχήμα 6 παρουσιάζονται οι μετρήσεις εμπέδησης που ελήφθησαν στις τρεις χαρακτηριστικές καταστάσεις του κελιού κατά την τριοδική λειτουργία, δηλαδή πριν την εναπόθεση C, εφόσον έχει εναποτεθεί C και μετά την αεριοποίησή του, τόσο για ήπιες όσο και έντονες συνθήκες αναμόρφωση μεθανίου. Στην περίπτωση της ήπιας λειτουργίας, δεν παρατηρήθηκε σημαντική υποβάθμιση του κελιού καθώς τόσο η ωμική αντίσταση (R S ) όσο και οι ανοδικές και καθοδικές αντιστάσεις πόλωσης (R P ) παραμένουν στις ίδιες τιμές στην αρχή και το τέλος της διαδικασίας. Η εναπόθεση άνθρακα προκαλεί μια μικρή αύξηση της ανοδικής αντίστασης πόλωσης. Όταν οι συνθήκες λειτουργίας είναι έντονες, παρατηρείται μια συνολική και μη-αντιστρεπτή υποβάθμιση του κελιού, με αύξηση κυρίως των ωμικών αντιστάσεων, γεγονός που υποδηλώνει ενδεχόμενη δομική αλλαγή ή αλλαγή της οξειδωτικής κατάστασης του ηλεκτροδίου της ανόδου. Σχήμα 5: Καταγραφόμενη συγκέντρωση CO κατά την αεριοποίηση του εναποτιθέμενου άνθρακα με ατμό στην εμπορική άνοδο Ni-GDC/Ni-YSZ κατά την συμβατική και την τριοδική λειτουργία της κυψέλης καυσίμου.

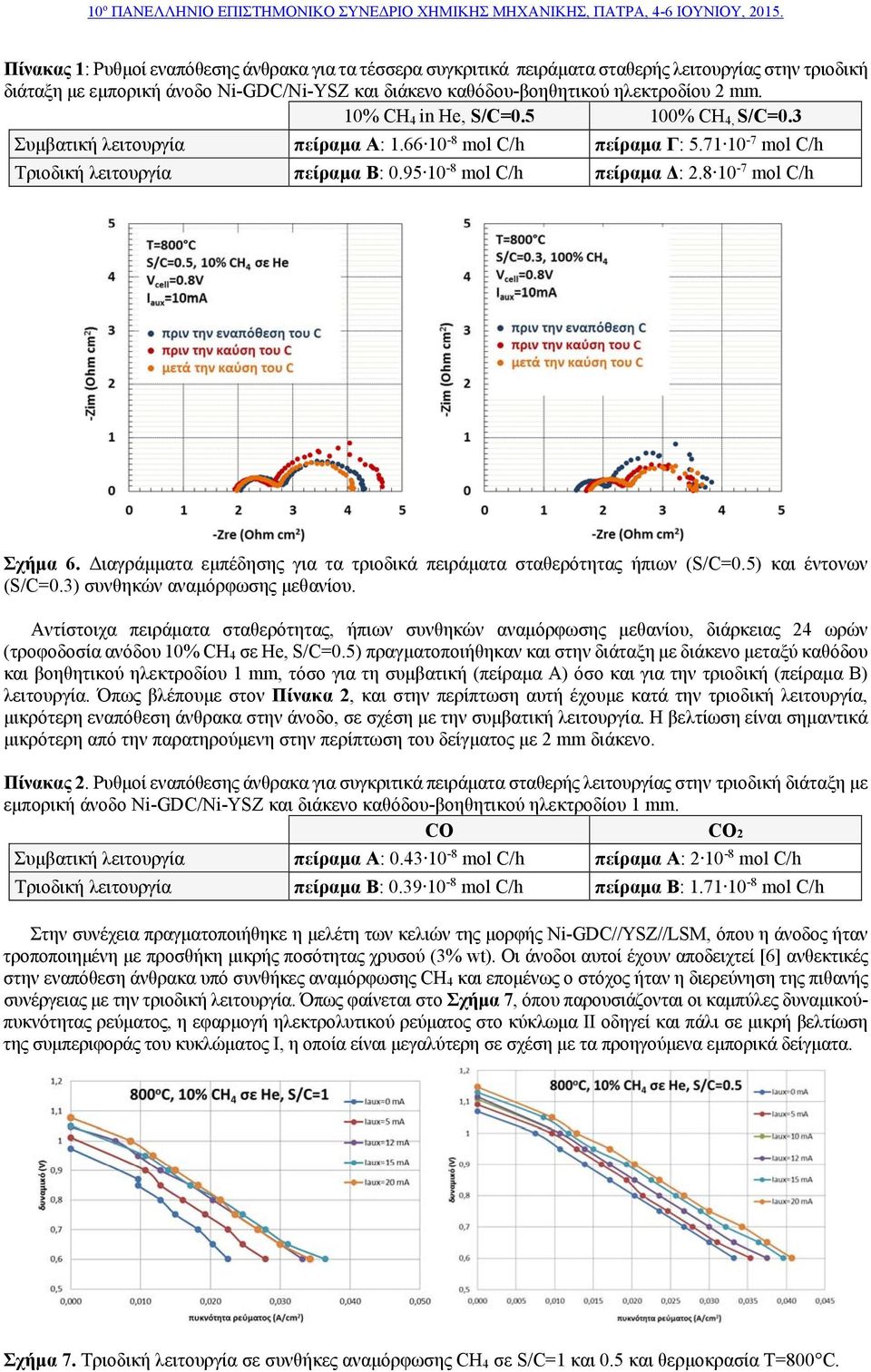

5 Πίνακας 1: Ρυθμοί εναπόθεσης άνθρακα για τα τέσσερα συγκριτικά πειράματα σταθερής λειτουργίας στην τριοδική διάταξη με εμπορική άνοδο Ni-GDC/Ni-YSZ και διάκενο καθόδου-βοηθητικού ηλεκτροδίου 2 mm. 10% CH 4 in He, S/C= % CH 4, S/C=0.3 Συμβατική λειτουργία πείραμα Α: mol C/h πείραμα Γ: mol C/h Τριοδική λειτουργία πείραμα Β: mol C/h πείραμα Δ: mol C/h Σχήμα 6. Διαγράμματα εμπέδησης για τα τριοδικά πειράματα σταθερότητας ήπιων (S/C=0.5) και έντονων (S/C=0.3) συνθηκών αναμόρφωσης μεθανίου. Αντίστοιχα πειράματα σταθερότητας, ήπιων συνθηκών αναμόρφωσης μεθανίου, διάρκειας 24 ωρών (τροφοδοσία ανόδου 10% CH 4 σε He, S/C=0.5) πραγματοποιήθηκαν και στην διάταξη με διάκενο μεταξύ καθόδου και βοηθητικού ηλεκτροδίου 1 mm, τόσο για τη συμβατική (πείραμα Α) όσο και για την τριοδική (πείραμα Β) λειτουργία. Όπως βλέπουμε στον Πίνακα 2, και στην περίπτωση αυτή έχουμε κατά την τριοδική λειτουργία, μικρότερη εναπόθεση άνθρακα στην άνοδο, σε σχέση με την συμβατική λειτουργία. Η βελτίωση είναι σημαντικά μικρότερη από την παρατηρούμενη στην περίπτωση του δείγματος με 2 mm διάκενο. Πίνακας 2. Ρυθμοί εναπόθεσης άνθρακα για συγκριτικά πειράματα σταθερής λειτουργίας στην τριοδική διάταξη με εμπορική άνοδο Ni-GDC/Ni-YSZ και διάκενο καθόδου-βοηθητικού ηλεκτροδίου 1 mm. CO CO2 Συμβατική λειτουργία πείραμα Α: mol C/h πείραμα Α: mol C/h Τριοδική λειτουργία πείραμα Β: mol C/h πείραμα Β: mol C/h Στην συνέχεια πραγματοποιήθηκε η μελέτη των κελιών της μορφής Ni-GDC//YSZ//LSΜ, όπου η άνοδος ήταν τροποποιημένη με προσθήκη μικρής ποσότητας χρυσού (3% wt). Οι άνοδοι αυτοί έχουν αποδειχτεί [6] ανθεκτικές στην εναπόθεση άνθρακα υπό συνθήκες αναμόρφωσης CH 4 και επομένως ο στόχος ήταν η διερεύνηση της πιθανής συνέργειας με την τριοδική λειτουργία. Όπως φαίνεται στο Σχήμα 7, όπου παρουσιάζονται οι καμπύλες δυναμικούπυκνότητας ρεύματος, η εφαρμογή ηλεκτρολυτικού ρεύματος στο κύκλωμα ΙΙ οδηγεί και πάλι σε μικρή βελτίωση της συμπεριφοράς του κυκλώματος Ι, η οποία είναι μεγαλύτερη σε σχέση με τα προηγούμενα εμπορικά δείγματα. Σχήμα 7. Τριοδική λειτουργία σε συνθήκες αναμόρφωσης CH 4 σε S/C=1 και 0.5 και θερμοκρασία T=800 C.

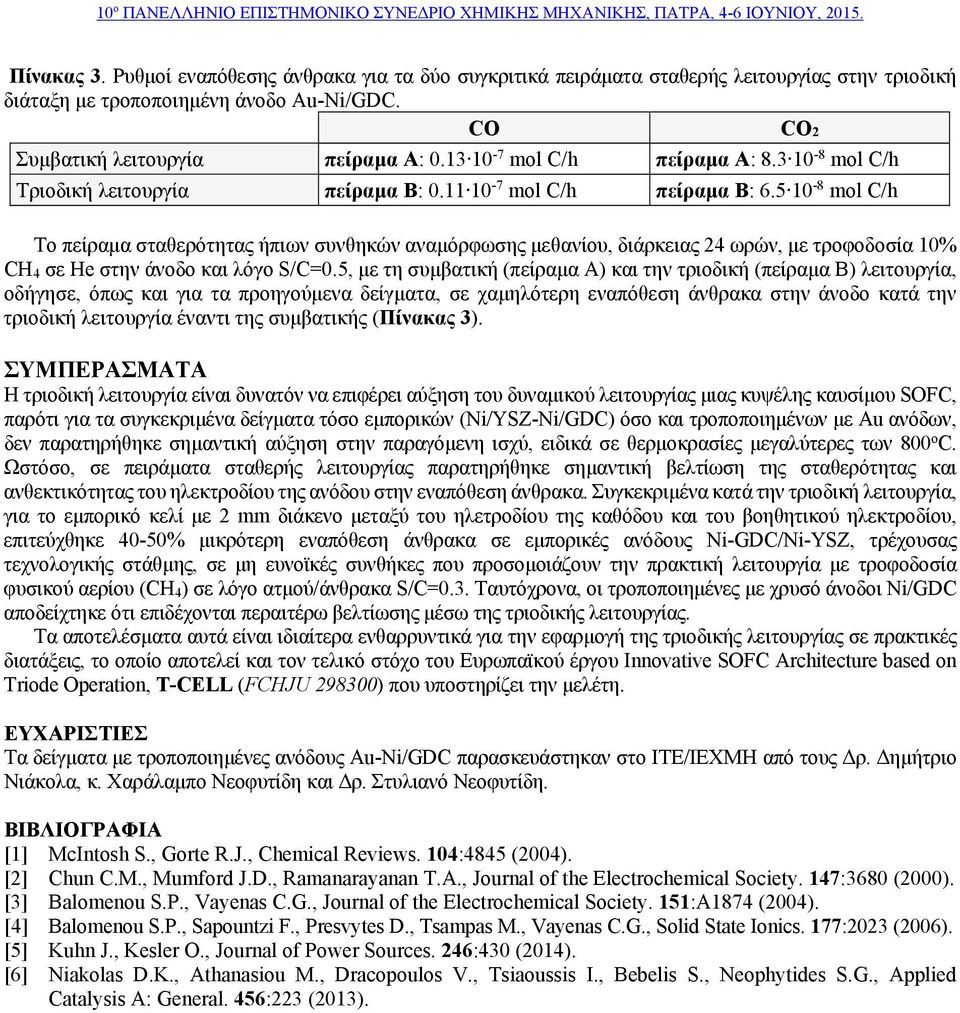

6 Πίνακας 3. Ρυθμοί εναπόθεσης άνθρακα για τα δύο συγκριτικά πειράματα σταθερής λειτουργίας στην τριοδική διάταξη με τροποποιημένη άνοδο Au-Ni/GDC. CO CO2 Συμβατική λειτουργία πείραμα Α: mol C/h πείραμα Α: mol C/h Τριοδική λειτουργία πείραμα Β: mol C/h πείραμα Β: mol C/h Το πείραμα σταθερότητας ήπιων συνθηκών αναμόρφωσης μεθανίου, διάρκειας 24 ωρών, με τροφοδοσία 10% CH 4 σε He στην άνοδο και λόγο S/C=0.5, με τη συμβατική (πείραμα Α) και την τριοδική (πείραμα Β) λειτουργία, οδήγησε, όπως και για τα προηγούμενα δείγματα, σε χαμηλότερη εναπόθεση άνθρακα στην άνοδο κατά την τριοδική λειτουργία έναντι της συμβατικής (Πίνακας 3). ΣΥΜΠΕΡΑΣΜΑΤΑ Η τριοδική λειτουργία είναι δυνατόν να επιφέρει αύξηση του δυναμικού λειτουργίας μιας κυψέλης καυσίμου SOFC, παρότι για τα συγκεκριμένα δείγματα τόσο εμπορικών (Ni/YSZ-Ni/GDC) όσο και τροποποιημένων με Au ανόδων, δεν παρατηρήθηκε σημαντική αύξηση στην παραγόμενη ισχύ, ειδικά σε θερμοκρασίες μεγαλύτερες των 800 o C. Ωστόσο, σε πειράματα σταθερής λειτουργίας παρατηρήθηκε σημαντική βελτίωση της σταθερότητας και ανθεκτικότητας του ηλεκτροδίου της ανόδου στην εναπόθεση άνθρακα. Συγκεκριμένα κατά την τριοδική λειτουργία, για το εμπορικό κελί με 2 mm διάκενο μεταξύ του ηλετροδίου της καθόδου και του βοηθητικού ηλεκτροδίου, επιτεύχθηκε 40-50% μικρότερη εναπόθεση άνθρακα σε εμπορικές ανόδους Ni-GDC/Ni-YSZ, τρέχουσας τεχνολογικής στάθμης, σε μη ευνοϊκές συνθήκες που προσομοιάζουν την πρακτική λειτουργία με τροφοδοσία φυσικού αερίου (CH 4 ) σε λόγο ατμού/άνθρακα S/C=0.3. Ταυτόχρονα, οι τροποποιημένες με χρυσό άνοδοι Ni/GDC αποδείχτηκε ότι επιδέχονται περαιτέρω βελτίωσης μέσω της τριοδικής λειτουργίας. Τα αποτελέσματα αυτά είναι ιδιαίτερα ενθαρρυντικά για την εφαρμογή της τριοδικής λειτουργίας σε πρακτικές διατάξεις, το οποίο αποτελεί και τον τελικό στόχο του Ευρωπαϊκού έργου Innovative SOFC Architecture based on Triode Operation, T-CELL (FCHJU ) που υποστηρίζει την μελέτη. ΕΥΧΑΡΙΣΤΙΕΣ Τα δείγματα με τροποποιημένες ανόδους Au-Ni/GDC παρασκευάστηκαν στο ΙΤΕ/ΙΕΧΜΗ από τους Δρ. Δημήτριο Νιάκολα, κ. Χαράλαμπο Νεοφυτίδη και Δρ. Στυλιανό Νεοφυτίδη. ΒΙΒΛΙΟΓΡΑΦΙΑ [1] McIntosh S., Gorte R.J., Chemical Reviews. 104:4845 (2004). [2] Chun C.M., Mumford J.D., Ramanarayanan T.A., Journal of the Electrochemical Society. 147:3680 (2000). [3] Balomenou S.P., Vayenas C.G., Journal of the Electrochemical Society. 151:A1874 (2004). [4] Balomenou S.P., Sapountzi F., Presvytes D., Tsampas M., Vayenas C.G., Solid State Ionics. 177:2023 (2006). [5] Kuhn J., Kesler O., Journal of Power Sources. 246:430 (2014). [6] Niakolas D.K., Athanasiou M., Dracopoulos V., Tsiaoussis I., Bebelis S., Neophytides S.G., Applied Catalysis A: General. 456:223 (2013).

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΝΑΛΛΑΚΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΝΑΛΛΑΚΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΝΑΛΛΑΚΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ Κυψέλες καυσίμου με απευθείας τροφοδοσία φυσικού αερίου για την παραγωγή ηλεκτρικής ενέργειας:

Διαβάστε περισσότερα

ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ. Πατρών, 26504, Πάτρα.

ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ. Πατρών, 26504, Πάτρα. 9 ο ΠΕΣΧΜ: Η Συμβολή της Χημικής Μηχανικής στην Αειφόρο Ανάπτυξη ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ Α. Γκούσεβ 1, Α. Κατσαούνης 1 και

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΜΙΑ ΝΕΑ ΤΕΧΝΟΛΟΓΙΑ ΕΝΕΡΓΕΙΑΚΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΟΥ ΒΙΟΑΕΡΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΓΕΝΙΚΟ ΤΜΗΜΑ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΜΙΑ ΝΕΑ ΤΕΧΝΟΛΟΓΙΑ ΕΝΕΡΓΕΙΑΚΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΟΥ ΒΙΟΑΕΡΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΓΕΝΙΚΟ ΤΜΗΜΑ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΓΕΝΙΚΟ ΤΜΗΜΑ Εργαστήριο Φυσικοχηµείας και Χηµικών ιεργασιών ΜΙΑ ΝΕΑ ΤΕΧΝΟΛΟΓΙΑ ΕΝΕΡΓΕΙΑΚΗΣ ΕΚΜΕΤΑΛΛΕΥΣΗΣ ΤΟΥ ΒΙΟΑΕΡΙΟΥ Γ. Γούλα, Θ. Παπαδάµ, Ι. Γεντεκάκης

Διαβάστε περισσότερα

ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc

ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΕΡΓΑΣΙΑΣ ΜΕ ΤΙΤΛΟ : «ΚΕΛΙΑ ΚΑΥΣΙΜΟΥ ΜΕ ΑΠΕΥΘΕΙΑΣ ΤΡΟΦΟ ΟΣΙΑ ΒΙΟΑΙΘΑΝΟΛΗΣ» ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc ΟΜΗ ΤΗΣ ΕΡΓΑΣΙΑΣ ΕΙΣΑΓΩΓΗ ΚΥΨΕΛΙ ΕΣ ΚΑΥΣΙΜΟΥ ΘΕΡΜΟ ΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ

Διαβάστε περισσότερα

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr Επιταχυνόμενες μέθοδοι μελέτης της φθοράς: Μέθοδος Tafel και μέθοδος ηλεκτροχημικής εμπέδησης Αντώνης Καραντώνης, και Δημήτρης Δραγατογιάννης 1 Σκοπός της άσκησης Στην άσκηση αυτή θα μελετηθεί η διάβρωση

Διαβάστε περισσότερα

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας Heriot-Watt University Technological Education Institute of Piraeus Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας 3 Δεκεμβρίου 2011, Αθήνα Περίληψη Εισαγωγή Δημιουργία πλέγματος & μοντελοποίηση CFD Διακρίβωση

Διαβάστε περισσότερα

ΑΝΑΜΟΡΦΩΣΗ ΙΣΟ-ΟΚΤΑΝΙΟΥ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗΜΕ ΧΡΗΣΗ ΑΝΟΔΙΚΟΥ ΗΛΕΚΤΡΟΔΙΟΥ Co/CeO 2

ΑΝΑΜΟΡΦΩΣΗ ΙΣΟ-ΟΚΤΑΝΙΟΥ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗΜΕ ΧΡΗΣΗ ΑΝΟΔΙΚΟΥ ΗΛΕΚΤΡΟΔΙΟΥ Co/CeO 2 ΑΝΑΜΟΡΦΩΣΗ ΙΣΟ-ΟΚΤΑΝΙΟΥ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗΜΕ ΧΡΗΣΗ ΑΝΟΔΙΚΟΥ ΗΛΕΚΤΡΟΔΙΟΥ Co/CeO 2 A. Al-Musa 1, M. Al-Saleh 1, R. Al-Shehri 1, Γ.Ε. Μαρνέλλος 2,3, Ν. Κακλίδης 2, Β.Κυριάκου 3,4 1 King

Διαβάστε περισσότερα

ΠΡΟΣΟΜΟΙΩΣΗ ΦΑΙΝΟΜΕΝΩΝ ΜΕΤΑΦΟΡΑΣ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΤΥΠΟΥ SOFC ΕΣΩΤΕΡΙΚΗΣ ΑΝΑΜΟΡΦΩΣΗΣ ΜΕΘΑΝΙΟΥ. Αγρίνιο

ΠΡΟΣΟΜΟΙΩΣΗ ΦΑΙΝΟΜΕΝΩΝ ΜΕΤΑΦΟΡΑΣ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΤΥΠΟΥ SOFC ΕΣΩΤΕΡΙΚΗΣ ΑΝΑΜΟΡΦΩΣΗΣ ΜΕΘΑΝΙΟΥ. Αγρίνιο ΠΡΟΣΟΜΟΙΩΣΗ ΦΑΙΝΟΜΕΝΩΝ ΜΕΤΑΦΟΡΑΣ ΣΕ ΚΥΨΕΛΗ ΚΑΥΣΙΜΟΥ ΤΥΠΟΥ SOFC ΕΣΩΤΕΡΙΚΗΣ ΑΝΑΜΟΡΦΩΣΗΣ ΜΕΘΑΝΙΟΥ Ε. Βακουφτσή 1, Γ. Μαρνέλλος 1,2, Κ. Αθανασίου 2, Φ.Α. Κουτελιέρης 3 1 Τμήμα Μηχανικών Διαχείρισης Ενεργειακών

Διαβάστε περισσότερα

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ Ti ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ Ε. Πουλάκης, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου

Διαβάστε περισσότερα

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΠΑΡΑΓΩΓΗΣ ΕΝΕΡΓΕΙΑΣ ΥΔΡΟΓΟΝΟ - ΑΣΚΗΣΕΙΣ

ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΠΑΡΑΓΩΓΗΣ ΕΝΕΡΓΕΙΑΣ ΥΔΡΟΓΟΝΟ - ΑΣΚΗΣΕΙΣ ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ ΠΑΡΑΓΩΓΗΣ ΕΝΕΡΓΕΙΑΣ ΥΔΡΟΓΟΝΟ - ΑΣΚΗΣΕΙΣ ΑΣΚΗΣΗ 1: Ποιες από τις παρακάτω διεργασίες παραγωγής ισχύος έχει το υψηλότερο CO 2 αποτύπωμα A) Καύση μεθανίου για παραγόμενη ισχύ 1 MW B) Καύση

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ (SOFC) ΑΜΕΣΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΑΤΜΩΝ ΒΙΟΕΛΑΙΟΥ ΚΑΙ ΑΕΡΙΩΝ ΠΥΡΟΛΥΣΗΣ ΒΙΟΜΑΖΑΣ

ΠΑΡΑΓΩΓΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ (SOFC) ΑΜΕΣΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΑΤΜΩΝ ΒΙΟΕΛΑΙΟΥ ΚΑΙ ΑΕΡΙΩΝ ΠΥΡΟΛΥΣΗΣ ΒΙΟΜΑΖΑΣ 7 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 3-5 ΙΟΥΝΙΟΥ, 29. ΠΑΡΑΓΩΓΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ (SOF) ΑΜΕΣΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΑΤΜΩΝ ΒΙΟΕΛΑΙΟΥ ΚΑΙ ΑΕΡΙΩΝ ΠΥΡΟΛΥΣΗΣ

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ C 2 ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΚΑΙ H 2 ΑΠΟ CH 4 ΚΑΙ H 2 O ΣΕ ΚΥΨΕΛΗ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ

ΠΑΡΑΓΩΓΗ C 2 ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΚΑΙ H 2 ΑΠΟ CH 4 ΚΑΙ H 2 O ΣΕ ΚΥΨΕΛΗ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ ΠΑΡΑΓΩΓΗ C 2 ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ ΚΑΙ H 2 ΑΠΟ CH 4 ΚΑΙ H 2 O ΣΕ ΚΥΨΕΛΗ ΣΤΕΡΕΟΥ ΗΛΕΚΤΡΟΛΥΤΗ Β. Κυριάκου, I. Γκαραγκούνης, M. Στουκίδης Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης & Ινστιτούτο

Διαβάστε περισσότερα

ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ

ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ ΓΑΛΒΑΝΙΚΑ ΚΑΙ ΗΛΕΚΤΡΟΛΥΤΙΚΑ ΚΕΛΙΑ Σκοπός Εργαστηριακής Άσκησης Η κατανόηση του μηχανισμού λειτουργίας των γαλβανικών και ηλεκτρολυτικών κελιών καθώς και των εφαρμογών τους. Θεωρητικό Μέρος Όταν φέρουμε

Διαβάστε περισσότερα

(1) i mig,k = z 2 kf 2 u k c k (2) i mig = i mig,k = z 2 kf 2 u k c k. k=1. k=1

(1) i mig,k = z 2 kf 2 u k c k (2) i mig = i mig,k = z 2 kf 2 u k c k. k=1. k=1 Αριθμοί μεταφοράς Α. Καραντώνης 1 Σκοπός Σκοπός της άσκησης είναι ο πειραματικός προσδιορισμός των αριθμών μεταφοράς με τη μέθοδο Hittorf. Ειδικότερα, προσδιορίζονται ο αριθμοί μεταφοράς κατιόντων υδρογόνου

Διαβάστε περισσότερα

Θέµατα προηγούµενων εξεταστικών περιόδων. 1 ο Θέµα Ιανουαρίου 2005

Θέµατα προηγούµενων εξεταστικών περιόδων. 1 ο Θέµα Ιανουαρίου 2005 Θέµατα προηγούµενων εξεταστικών περιόδων 1 ο Θέµα Ιανουαρίου 2005 Σε ένα επίπεδο ηλεκτρόδιο ενεργού επιφάνειας 2 cm 2, που χρησιµοποιείται ως άνοδος σε µία ηλεκτρολυτική κυψέλη που περιέχει διάλυµα 2*10-3

Διαβάστε περισσότερα

Κεφάλαιο της φυσικοχημείας που ερευνά τις διεργασίες που. και οι φορείς του ηλεκτρικού ρεύματος (ηλεκτρόνια, ιόντα).

Κεφάλαιο της φυσικοχημείας που ερευνά τις διεργασίες που. και οι φορείς του ηλεκτρικού ρεύματος (ηλεκτρόνια, ιόντα). ΗΛΕΚΤΡΟΧΗΜΕΙΑ Κεφάλαιο της φυσικοχημείας που ερευνά τις διεργασίες που λαμβάνουν χώρα σε διαλύματα ή τήγματα, όπου συμμετέχουν και οι φορείς του ηλεκτρικού ρεύματος (ηλεκτρόνια, ιόντα). Πραγματοποίηση

Διαβάστε περισσότερα

Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman.

Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman. Σύντομη περιγραφή του πειράματος Ηλεκτρόλυση νερού ή ηλεκτρόλυση αραιού διαλύματος θειικού οξέος με ηλεκτρόδια λευκοχρύσου και με χρήση της συσκευής Hoffman. Διδακτικοί στόχοι του πειράματος Στο τέλος

Διαβάστε περισσότερα

ΠΡΟΣΟΜΕΙΩΣΗ ΤΗΣ ΝΕΥΡΟΦΥΣΙΟΛΟΓΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΑΨΗΣ ΜΕΣΩ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΘΥΣΑΝΟΕΙΔΩΝ ΤΑΛΑΝΤΩΤΩΝ

ΠΡΟΣΟΜΕΙΩΣΗ ΤΗΣ ΝΕΥΡΟΦΥΣΙΟΛΟΓΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΑΨΗΣ ΜΕΣΩ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΘΥΣΑΝΟΕΙΔΩΝ ΤΑΛΑΝΤΩΤΩΝ ΠΡΟΣΟΜΕΙΩΣΗ ΤΗΣ ΝΕΥΡΟΦΥΣΙΟΛΟΓΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΑΨΗΣ ΜΕΣΩ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΘΥΣΑΝΟΕΙΔΩΝ ΤΑΛΑΝΤΩΤΩΝ Α. Καραντώνης, Δ. Κουτσαύτης, Ν. Κουλουμπή Τομέας Επιστήμης και Τεχνικής των Υλικών, Σχολή Χημικών Μηχανικών,

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΗ ΟΜΑΔΑ ΕΝΑΛΛΑΚΤΙΚΩΝ & ΑΝΑΝΕΩΣΙΜΩΝ ΚΑΥΣΙΜΩΝ

ΕΡΕΥΝΗΤΙΚΗ ΟΜΑΔΑ ΕΝΑΛΛΑΚΤΙΚΩΝ & ΑΝΑΝΕΩΣΙΜΩΝ ΚΑΥΣΙΜΩΝ ΕΞΕΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΔΥΑΣΜΕΝΗΣ ΜΟΝΑΔΑΣ ΑΝΑΕΡΟΒΙΑΣ ΖΥΜΩΣΗΣ ΚΑΙ ΚΥΨΕΛΗΣ ΚΑΥΣΙΜΟΥ ΤΥΠΟΥ PEM, ΣΥΝΟΛΙΚΗΣ ΙΣΧΥΟΣ 1 kw ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΕΥΝΗΤΙΚΗ ΟΜΑΔΑ ΕΝΑΛΛΑΚΤΙΚΩΝ & ΑΝΑΝΕΩΣΙΜΩΝ ΚΑΥΣΙΜΩΝ Επίκουρος Καθ. Γ. Μαρνέλλος

Διαβάστε περισσότερα

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα»

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» ENERGY WASTE Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» Παρουσίαση έργου ENERGY WASTE Κατασκευή

Διαβάστε περισσότερα

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΤΙ ΕΙΝΑΙ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ Οι κυψέλες καυσίμου είναι συσκευές οι οποίες μέσω ηλεκτροχημικών αντιδράσεων

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La 0.8 Sr 0.2 Co 0.2 Fe 0.8 O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La 0.8 Sr 0.2 Co 0.2 Fe 0.8 O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, - ΙΟΥΝΙΟΥ, 5. ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La. Sr. Co. Fe. O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ Β. Χρ. Κουρνούτης, Α. Α. Σαφάκας, Σ. Μπεμπέλης

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Κινητική, ηλεκτροκινητική συμπεριφορά και ηλεκτροδιακά φαινόμενα καινοτόμων ηλεκτροκαταλυτών σε κυψελίδες καυσίμου για αντιδράσεις που σχετίζονται με τον

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΚΑΤΕΡΓΑΣΙΑ ΠΥΡΗΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΓΙΑ ΤΗΝ ΑΠΟΜΑΚΡΥΝΣΗ ΤΩΝ ΝΙΤΡΙΚΩΝ ΚΑΙ ΤΩΝ ΝΙΤΡΩΔΩΝ

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΚΑΤΕΡΓΑΣΙΑ ΠΥΡΗΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΓΙΑ ΤΗΝ ΑΠΟΜΑΚΡΥΝΣΗ ΤΩΝ ΝΙΤΡΙΚΩΝ ΚΑΙ ΤΩΝ ΝΙΤΡΩΔΩΝ ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΚΑΤΕΡΓΑΣΙΑ ΠΥΡΗΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΓΙΑ ΤΗΝ ΑΠΟΜΑΚΡΥΝΣΗ ΤΩΝ ΝΙΤΡΙΚΩΝ ΚΑΙ ΤΩΝ ΝΙΤΡΩΔΩΝ Μ. Δόρτσιου, Ι. Κατσούναρος, Χ. Πολατίδης, Γ. Κυριάκου Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο,

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ Ε. Πουλάκης, Α. Ζέρβα, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Η φωτοκαταλυτική επεξεργασία

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 2.4 Παράγοντες από τους οποίους εξαρτάται η αντίσταση ενός αγωγού Λέξεις κλειδιά: ειδική αντίσταση, μικροσκοπική ερμηνεία, μεταβλητός αντισ ροοστάτης, ποτενσιόμετρο 2.4 Παράγοντες που επηρεάζουν την

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΥΤΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΥΤΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΥΤΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΩΤΗΣΕΙΣ ΘΕΩΡΙΑΣ 1. Από που προέρχονται τα αποθέµατα του πετρελαίου. Ποια ήταν τα βήµατα σχηµατισµού ; 2. Ποια είναι η θεωρητική µέγιστη απόδοση

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΗΣ ΜΕΡΙΚΗΣ ΟΞΕΙΔΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ ΣΕ ΑΝΤΙΔΡΑΣΤΗΡΑ ΜΕΜΒΡΑΝΗΣ ΑΓΩΓΟΥ ΙΟΝΤΩΝ ΟΞΥΓΟΝΟΥ YSZ

ΜΕΛΕΤΗ ΤΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΗΣ ΜΕΡΙΚΗΣ ΟΞΕΙΔΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ ΣΕ ΑΝΤΙΔΡΑΣΤΗΡΑ ΜΕΜΒΡΑΝΗΣ ΑΓΩΓΟΥ ΙΟΝΤΩΝ ΟΞΥΓΟΝΟΥ YSZ ΜΕΛΕΤΗ ΤΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΗΣ ΜΕΡΙΚΗΣ ΟΞΕΙΔΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ ΣΕ ΑΝΤΙΔΡΑΣΤΗΡΑ ΜΕΜΒΡΑΝΗΣ ΑΓΩΓΟΥ ΙΟΝΤΩΝ ΟΞΥΓΟΝΟΥ YSZ Κ. Αθανασίου α,β, Γ. Μαρνέλλος β,γ, Ε. Αντωνάκου β, Ε. Πατσιατζή α,α. Μπούσης α, Ν. Κυρατζής

Διαβάστε περισσότερα

ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ

ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ Η απορρόφηση ενέργειας από τα άτομα γίνεται ασυνεχώς και σε καθορισμένες ποσότητες. Λαμβάνοντας ένα άτομο ορισμένα ποσά ενέργειας κάποιο

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΑ ΣΤΗΝ ΕΝΑΠΟΘΕΣΗ ΑΝΘΡΑΚΑ ΔΙΜΕΤΑΛΛΙΚΑ ΑΝΟΔΙΚΑ ΗΛΕΚΤΡΟΔΙΑ ΚΥΨΕΛΙΔΩΝ ΚΑΥΣΙΜΟΥ ΜΕ ΣΤΕΡΕΟ ΗΛΕΚΤΡΟΛΥΤΗ

ΑΝΘΕΚΤΙΚΑ ΣΤΗΝ ΕΝΑΠΟΘΕΣΗ ΑΝΘΡΑΚΑ ΔΙΜΕΤΑΛΛΙΚΑ ΑΝΟΔΙΚΑ ΗΛΕΚΤΡΟΔΙΑ ΚΥΨΕΛΙΔΩΝ ΚΑΥΣΙΜΟΥ ΜΕ ΣΤΕΡΕΟ ΗΛΕΚΤΡΟΛΥΤΗ ΑΝΘΕΚΤΙΚΑ ΣΤΗΝ ΕΝΑΠΟΘΕΣΗ ΑΝΘΡΑΚΑ ΔΙΜΕΤΑΛΛΙΚΑ ΑΝΟΔΙΚΑ ΗΛΕΚΤΡΟΔΙΑ ΚΥΨΕΛΙΔΩΝ ΚΑΥΣΙΜΟΥ ΜΕ ΣΤΕΡΕΟ ΗΛΕΚΤΡΟΛΥΤΗ ΔΙΔΑΚΤΟΡΙΚΗ ΔΙΑΤΡΙΒΗ Υποβληθείσα στο Τμήμα Χημικών Μηχανικών του Πανεπιστημίου Πατρών υπό του ΗΛΙΑ

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΠΟΡΩΝ «ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΑΕΡΙΩΝ ΡΥΠΩΝ ΑΠΟ ΣΗΜΕΙΑΚΕΣ ΠΗΓΕΣ»

ΠΑΝΕΠΙΣΤΗΜΙΟ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΠΟΡΩΝ «ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΑΕΡΙΩΝ ΡΥΠΩΝ ΑΠΟ ΣΗΜΕΙΑΚΕΣ ΠΗΓΕΣ» ΠΑΝΕΠΙΣΤΗΜΙΟ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΠΟΡΩΝ ΑΝΘΡΩΠΙΝΑ ΔΙΚΤΥΑ ΕΡΕΥΝΗΤΙΚΗΣ & ΤΕΧΝΟΛΟΓΙΚΗΣ ΕΠΙΜΟΡΦΩΣΗΣ «ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΑΕΡΙΩΝ ΡΥΠΩΝ ΑΠΟ ΣΗΜΕΙΑΚΕΣ ΠΗΓΕΣ» ΕΙΣΗΓΗΣΗ

Διαβάστε περισσότερα

Περιγραφή Κελιού Καυσίµου (II) Τα Κελιά Καυσίµου έχουν ένα αριθµό πλεονεκτηµάτων πέραν του συµβατικού εξοπλισµού παραγωγής ενέργειας τα οποία είναι: υ

Περιγραφή Κελιού Καυσίµου (II) Τα Κελιά Καυσίµου έχουν ένα αριθµό πλεονεκτηµάτων πέραν του συµβατικού εξοπλισµού παραγωγής ενέργειας τα οποία είναι: υ Περιγραφή Κελιού Καυσίµου (I) Στην προσπάθεια να δώσουµε ένα κατανοητό και κατά το δυνατόν σαφή ορισµό για το τι είναι τα κελιά καυσίµου, θα µπορούσαµε να πούµε ότι: Τα κελιά καυσίµου είναι ηλεκτροχηµικές

Διαβάστε περισσότερα

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Δ. Κουτσονικόλας 1, Σ. Τόπης 3, Σ. Καλδής 2, Γ. Σκόδρας 1,2,3 και Γ.Π. Σακελλαρόπουλος 1,2,3 * 1 Εργαστήριο Γενικής Χημικής Τεχνολογίας, Τμήμα Χημικών Μηχανικών,

Διαβάστε περισσότερα

ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ ΣΚΟΠΟΣ ΤΗΣ ΜΕΛΕΤΗΣ ΚΑΙ ΕΡΕΥΝΑΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΖΗΜΙΕΣ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΖΗΜΙΕΣ ΣΤΗΝ ΕΛΛΑΔΑ (ΑΙΤΙΑ) ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΙΑΒΡΩΣΗ = ΟΞΕΙΔΩΣΗ

ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ ΣΚΟΠΟΣ ΤΗΣ ΜΕΛΕΤΗΣ ΚΑΙ ΕΡΕΥΝΑΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΖΗΜΙΕΣ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΖΗΜΙΕΣ ΣΤΗΝ ΕΛΛΑΔΑ (ΑΙΤΙΑ) ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΙΑΒΡΩΣΗ = ΟΞΕΙΔΩΣΗ 1 ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ ΣΚΟΠΟΣ ΤΗΣ ΜΕΛΕΤΗΣ ΚΑΙ ΕΡΕΥΝΑΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΖΗΜΙΕΣ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΖΗΜΙΕΣ ΣΤΗΝ ΕΛΛΑΔΑ (ΑΙΤΙΑ) ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΙΑΒΡΩΣΗ = ΟΞΕΙΔΩΣΗ 2 ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ: Κάθε αυθόρμητη ή εκβιασμένη, ηλεκτρομηχανική

Διαβάστε περισσότερα

5.1 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ

5.1 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ 5.1 ΑΣΚΗΣΗ 5 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΡΑΜΜΟΙΣΟΔΥΝΑΜΟΥ ΙΟΝΤΟΣ ΟΞΥΓΟΝΟΥ, ΥΔΡΟΓΟΝΟΥ ΚΑΙ ΧΑΛΚΟΥ ΜΕ ΗΛΕΚΤΡΟΛΥΣΗ Α' ΜΕΡΟΣ: Ηλεκτρόλυση του νερού. ΘΕΜΑ: Εύρεση της μάζας οξυγόνου και υδρογόνου που εκλύονται σε ηλεκτρολυτική

Διαβάστε περισσότερα

11 η ΕΥΡΩΠΑΙΚΗ ΟΛΥΜΠΙΑ Α ΕΠΙΣΤΗΜΩΝ EUSO 2013

11 η ΕΥΡΩΠΑΙΚΗ ΟΛΥΜΠΙΑ Α ΕΠΙΣΤΗΜΩΝ EUSO 2013 11 η ΕΥΡΩΠΑΙΚΗ ΟΛΥΜΠΙΑ Α ΕΠΙΣΤΗΜΩΝ EUSO 2013 ΤΟΠΙΚΟΣ ΜΑΘΗΤΙΚΟΣ ΙΑΓΩΝΙΣΜΟΣ ΠΕΙΡΑΜΑΤΙΚΗ ΟΚΙΜΑΣΙΑ ΣΤΗ ΦΥΣΙΚΗ Σάββατο 8 ΕΚΕΜΒΡΙΟΥ 2012 ΕΚΦΕ ΑΧΑΪΑΣ (ΑΙΓΙΟΥ) (Διάρκεια εξέτασης 60 min) Μαθητές: Σχολική Μονάδα

Διαβάστε περισσότερα

Ενεργότητα καταλυτών νικελίου και ευγενών μετάλλων στην αναμόρφωση του οξικού οξέος με ατμό

Ενεργότητα καταλυτών νικελίου και ευγενών μετάλλων στην αναμόρφωση του οξικού οξέος με ατμό Ενεργότητα καταλυτών νικελίου και ευγενών μετάλλων στην αναμόρφωση του οξικού οξέος με ατμό Αικατερίνη Χ. Βάγια, Αγγελική Α. Λεμονίδου*, Ιάκωβος Α. Βασάλος Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΣΕ ΚΑΘΟΔΟΥΣ ΧΑΛΚΟΥ, ΑΡΓΥΡΟΥ ΚΑΙ ΡΟΥΘΗΝΙΟΥ

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΣΕ ΚΑΘΟΔΟΥΣ ΧΑΛΚΟΥ, ΑΡΓΥΡΟΥ ΚΑΙ ΡΟΥΘΗΝΙΟΥ ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΣΕ ΚΑΘΟΔΟΥΣ ΧΑΛΚΟΥ, ΑΡΓΥΡΟΥ ΚΑΙ ΡΟΥΘΗΝΙΟΥ Ι. Κατσούναρος, Μ. Δόρτσιου, Χ. Πολατίδης, Γ. Κυριάκου Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο, 54006

Διαβάστε περισσότερα

Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας

Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας Ενότητα: Άσκηση 6: Αντιστάθμιση γραμμών μεταφοράς με σύγχρονους αντισταθμιστές Νικόλαος Βοβός, Γαβριήλ Γιαννακόπουλος, Παναγής Βοβός Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

Εισαγωγή στην αεριοποίηση βιομάζας

Εισαγωγή στην αεριοποίηση βιομάζας ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΚΗΣ ΑΝΑΠΤΥΞΗΣ ΙΝΣΤΙΤΟΥΤΟ ΧΗΜΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ & ΕΝΕΡΓΕΙΑΚΩΝ ΠΟΡΩΝ Κεντρικό: 6 ο χλμ. oδού Χαριλάου-Θέρμης Τ.Θ. 60361 570 01 Θέρμη, Θεσσαλονίκη Τηλ.: 2310-498100 Fax: 2310-498180

Διαβάστε περισσότερα

τεκμηρίωση και συνειδητοποίηση επικινδυνότητας λυμάτων αυστηρή νομοθεσία διαχείρισης αποβλήτων Καθαρισμός αποβλήτων

τεκμηρίωση και συνειδητοποίηση επικινδυνότητας λυμάτων αυστηρή νομοθεσία διαχείρισης αποβλήτων Καθαρισμός αποβλήτων ΑΝΑΓΚΑΙΟΤΗΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ τεκμηρίωση και συνειδητοποίηση επικινδυνότητας λυμάτων αυστηρή νομοθεσία διαχείρισης αποβλήτων Καθαρισμός αποβλήτων επαναχρησιμοποίηση πολύτιμων, εξαντλούμενων

Διαβάστε περισσότερα

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ η εξεταστική περίοδος από 9//5 έως 9//5 γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ Τάξη: Β Λυκείου Τμήμα: Βαθμός: Ονοματεπώνυμο: Καθηγητής: Θ

Διαβάστε περισσότερα

ΑΣΚΗΣΕΙΣ. Τίτλοι ερευνών Διατύπωση υπόθεσης Ανεξάρτητη, εξαρτημένη και ελεγχόμενες μεταβλητές.

ΑΣΚΗΣΕΙΣ. Τίτλοι ερευνών Διατύπωση υπόθεσης Ανεξάρτητη, εξαρτημένη και ελεγχόμενες μεταβλητές. Άσκηση1: ΑΣΚΗΣΕΙΣ Τίτλοι ερευνών Διατύπωση υπόθεσης Ανεξάρτητη, εξαρτημένη και ελεγχόμενες μεταβλητές. Στις παρακάτω προτάσεις υπογραμμίστε με μια γραμμή την ανεξάρτητη και με δύο την εξαρτημένη μεταβλητή:

Διαβάστε περισσότερα

Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών

Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών Ενότητα: Χωρητική Αντιστάθμιση Ισχύος Γεώργιος Χ. Ιωαννίδης Τμήμα Ηλεκτρολογίας Άδειες Χρήσης

Διαβάστε περισσότερα

Φωτοδίοδος. 1.Σκοπός της άσκησης. 2.Θεωρητικό μέρος

Φωτοδίοδος. 1.Σκοπός της άσκησης. 2.Θεωρητικό μέρος Φωτοδίοδος 1.Σκοπός της άσκησης Ο σκοπός της άσκησης είναι να μελετήσουμε την συμπεριφορά μιας φωτιζόμενης επαφής p-n (φωτοδίοδος) όταν αυτή είναι ορθά και ανάστροφα πολωμένη και να χαράξουμε την χαρακτηριστική

Διαβάστε περισσότερα

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων.

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Κεφάλαιο 3 Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Υπάρχουν διάφοροι τύποι μετατροπέων για τη μέτρηση θερμοκρασίας. Οι βασικότεροι από αυτούς είναι τα θερμόμετρα διαστολής, τα θερμοζεύγη, οι μετατροπείς

Διαβάστε περισσότερα

Επιβεβαίωση του μηχανισμού ανάπτυξης της θαλάσσιας αύρας.

Επιβεβαίωση του μηχανισμού ανάπτυξης της θαλάσσιας αύρας. Επιβεβαίωση του μηχανισμού ανάπτυξης της θαλάσσιας αύρας. Οδυσσέας - Τρύφων Κουκουβέτσιος Γενικό Λύκειο «Ο Απόστολος Παύλος» OdyKouk@gmail.com Επιβλέπουσα Καθηγήτρια: Ελένη Βουκλουτζή Φυσικός - Περιβαλλοντολόγος

Διαβάστε περισσότερα

Μικρές Μονάδες Αεριοποίησης σε Επίπεδο Παραγωγού και Κοινότητας

Μικρές Μονάδες Αεριοποίησης σε Επίπεδο Παραγωγού και Κοινότητας Μικρές Μονάδες Αεριοποίησης σε Επίπεδο Παραγωγού και Κοινότητας από το Σπύρο ΚΥΡΙΤΣΗ Προσκεκλημένο Ομιλητή Ημερίδα «Αεριοποίησης Βιομάζας για την Αποκεντρωμένη Συμπαραγωγή Θερμότητας και Ηλεκτρισμού» Αμύνταιο

Διαβάστε περισσότερα

Φυσική Γενικής Παιδείας Β Λυκείου. Τράπεζα θεμάτων

Φυσική Γενικής Παιδείας Β Λυκείου. Τράπεζα θεμάτων Φυσική Γενικής Παιδείας Β Λυκείου Τράπεζα θεμάτων Φώτης Μπαμπάτσικος www.askisopolis.gr Συνεχές Ηλεκτρικό ρεύμα Β Θέμα Συνεχές ηλεκτρικό ρεύμα Θέμα Β _005 Β.1 Διαθέτουμε μια ηλεκτρική πηγή με ηλεκτρεγερτική

Διαβάστε περισσότερα

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ

ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ΤΕΣΤ 30 ΕΡΩΤΗΣΕΩΝ ΓΝΩΣΤΙΚΟΥ ΧΗΜΕΙΑΣ ο αριθμός Avogadro, N A, L = 6,022 10 23 mol -1 η σταθερά Faraday, F = 96 487 C mol -1 σταθερά αερίων R = 8,314 510 (70) J K -1 mol -1 = 0,082 L atm mol -1 K -1 μοριακός

Διαβάστε περισσότερα

Μοντελοποίηση Συστημάτων Κυψελών Καυσίμου με τη Χρήση του Λογισμικού Simulink

Μοντελοποίηση Συστημάτων Κυψελών Καυσίμου με τη Χρήση του Λογισμικού Simulink AΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Διπλωματική Εργασία Μοντελοποίηση Συστημάτων

Διαβάστε περισσότερα

ΕΚΛΕΚΤΙΚΗ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΗΛΕΚΤΡΟΚΑΤΑΛΥΤΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΝΟ ΣΕ ΤΡΟΠΟΠΟΙΗΜΕΝΟΥΣ ΜΕ ΑΛΚΑΛΙΑ ΚΑΤΑΛΥΤΕΣ ΡΟΔΙΟΥ

ΕΚΛΕΚΤΙΚΗ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΗΛΕΚΤΡΟΚΑΤΑΛΥΤΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΝΟ ΣΕ ΤΡΟΠΟΠΟΙΗΜΕΝΟΥΣ ΜΕ ΑΛΚΑΛΙΑ ΚΑΤΑΛΥΤΕΣ ΡΟΔΙΟΥ 7 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 3-5 ΙΟΥΝΙΟΥ, 29. ΕΚΛΕΚΤΙΚΗ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΗΛΕΚΤΡΟΚΑΤΑΛΥΤΙΚΗ ΑΝΑΓΩΓΗ ΤΟΥ ΝΟ ΣΕ ΤΡΟΠΟΠΟΙΗΜΕΝΟΥΣ ΜΕ ΑΛΚΑΛΙΑ ΚΑΤΑΛΥΤΕΣ ΡΟΔΙΟΥ Γ. Πεκρίδης 1, Ν.

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

Ηλεκτροχημικοί Αισθητήρες & Βιοαισθητήρες

Ηλεκτροχημικοί Αισθητήρες & Βιοαισθητήρες Μάμαντος Προδρομίδης Επίκουρος Καθηγητής Αναλυτικής Χημείας Πανεπιστημίου Ιωαννίνων Ηλεκτροχημικοί Αισθητήρες & Βιοαισθητήρες Ιωάννινα 2010 Εισαγωγικό σημείωμα Το βιβλίο αυτό αποτελεί μια βελτιωμένη έκδοση

Διαβάστε περισσότερα

PtM (M:Ru, Sn, Pd, W) ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΗΣ ΚΑΥΣΙΜΟΥ PEM ΜΕ ΤΡΟΦΟ ΟΣΙΑ ΑΙΘΑΝΟΛΗΣ

PtM (M:Ru, Sn, Pd, W) ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΗΣ ΚΑΥΣΙΜΟΥ PEM ΜΕ ΤΡΟΦΟ ΟΣΙΑ ΑΙΘΑΝΟΛΗΣ ΕΠΙ ΡΑΣΗ ΤΩΝ ΟΜΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΑΝΟ ΩΝ PtM (M:Ru, Sn, Pd, W) ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΥΨΕΛΗΣ ΚΑΥΣΙΜΟΥ PEM ΜΕ ΤΡΟΦΟ ΟΣΙΑ ΑΙΘΑΝΟΛΗΣ Γ. Ανδρεάδης, Μ. Φυτιλή, Μ. Μιχαλάκη και Π. Τσιακάρας 2 o Πανελλήνιο Συνέδριο

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ. 54124, Θεσσαλονίκη

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ. 54124, Θεσσαλονίκη ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ Χαριτίνη Ματσούκα 1, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων

Διαβάστε περισσότερα

ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ

ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ ΕΡΓΑΣΙΑ : ΙΑΒΡΩΣΗ ΜΕΤΑΛΛΩΝ ΣΤΟ Ε ΑΦΟΣ ΚΑΤΣΙΚΗΣ ΓΕΩΡΓΙΟΣ 1 ΠΕΡΙΛΗΨΗ Στην εργασία αυτή αναλύεται το πολύπλοκο φαινόµενο της διάβρωσης µετάλλων στο έδαφος και παρουσιάζονται τρόποι προστασίας τους. Είναι

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΜΕΣΕΠΙΦΑΝΕΙΕΣ ΔΥΝΑΜΙΚΑ ΑΠΟΣΥΝΘΕΣΕΩΣ ΗΛΕΚΤΡΟΛΥΤΩΝ

ΗΛΕΚΤΡΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΜΕΣΕΠΙΦΑΝΕΙΕΣ ΔΥΝΑΜΙΚΑ ΑΠΟΣΥΝΘΕΣΕΩΣ ΗΛΕΚΤΡΟΛΥΤΩΝ 5-1 ΗΛΕΚΤΡΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΜΕΣΕΠΙΦΑΝΕΙΕΣ ΔΥΝΑΜΙΚΑ ΑΠΟΣΥΝΘΕΣΕΩΣ ΗΛΕΚΤΡΟΛΥΤΩΝ Έννοιες που θα γνωρίσετε: Δομή και δυναμικό ηλεκτρικής διπλής στιβάδας, πολώσιμη και μη πολώσιμη μεσεπιφάνεια, κανονικό και

Διαβάστε περισσότερα

ΚΥΚΛΩΜΑΤΑ AC-DC. ΚΕΦΑΛΑΙΟ 1ο ΒΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ - ΑΠΛΑ ΓΡΑΜΜΙΚΑ ΚΥΚΛΩΜΑΤΑ

ΚΥΚΛΩΜΑΤΑ AC-DC. ΚΕΦΑΛΑΙΟ 1ο ΒΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ - ΑΠΛΑ ΓΡΑΜΜΙΚΑ ΚΥΚΛΩΜΑΤΑ ΚΥΚΛΩΜΑΤΑ AC-DC ΚΕΦΑΛΑΙΟ 1ο ΒΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ - ΑΠΛΑ ΓΡΑΜΜΙΚΑ ΚΥΚΛΩΜΑΤΑ Βασικά στοιχεία κυκλωμάτων Ένα ηλεκτρονικό κύκλωμα αποτελείται από: Πηγή ενέργειας (τάσης ή ρεύματος) Αγωγούς Μονωτές

Διαβάστε περισσότερα

ΕΤΕΡΟΓΕΝΗΣ ΚΑΤΑΛΥΤΙΚΗ ΜΕΤΑΤΡΟΠΗ ΕΛΕΥΘΕΡΩΝ ΛΙΠΑΡΩΝ ΟΞΕΩΝ ΟΞΙΝΩΝ ΕΛΑΙΩΝ ΣΕ ΒΙΟΝΤΙΖΕΛ

ΕΤΕΡΟΓΕΝΗΣ ΚΑΤΑΛΥΤΙΚΗ ΜΕΤΑΤΡΟΠΗ ΕΛΕΥΘΕΡΩΝ ΛΙΠΑΡΩΝ ΟΞΕΩΝ ΟΞΙΝΩΝ ΕΛΑΙΩΝ ΣΕ ΒΙΟΝΤΙΖΕΛ Εθνικό Μετσόβιο Πολυτεχνείο (ΕΜΠ) Σχολή Χημικών Μηχανικών Τομέας ΙΙ Μονάδα Μηχανικής Διεργασιών Υδρογονανθράκων και Βιοκαυσίμων ΕΤΕΡΟΓΕΝΗΣ ΚΑΤΑΛΥΤΙΚΗ ΜΕΤΑΤΡΟΠΗ ΕΛΕΥΘΕΡΩΝ ΛΙΠΑΡΩΝ ΟΞΕΩΝ ΟΞΙΝΩΝ ΕΛΑΙΩΝ ΣΕ

Διαβάστε περισσότερα

Generated by Foxit PDF Creator Foxit Software http://www.foxitsoftware.com For evaluation only. ΑΣΚΗΣΗ ΜΕΤΡΗΣΗ ΤΗΣ ΕΙΔΙΚΗΣ ΘΕΡΜΟΤΗΤΑΣ ΥΓΡΟΥ

Generated by Foxit PDF Creator Foxit Software http://www.foxitsoftware.com For evaluation only. ΑΣΚΗΣΗ ΜΕΤΡΗΣΗ ΤΗΣ ΕΙΔΙΚΗΣ ΘΕΡΜΟΤΗΤΑΣ ΥΓΡΟΥ ΑΣΚΗΣΗ 13 ΜΕΤΡΗΣΗ ΤΗΣ ΕΙΔΙΚΗΣ ΘΕΡΜΟΤΗΤΑΣ ΥΓΡΟΥ ΜΕΡΟΣ ΠΡΩΤΟ ΒΑΣΙΚΕΣ ΘΕΩΡΗΤΙΚΕΣ ΓΝΩΣΕΙΣ 1.1. Εσωτερική ενέργεια Γνωρίζουμε ότι τα μόρια των αερίων κινούνται άτακτα και προς όλες τις διευθύνσεις με ταχύτητες,

Διαβάστε περισσότερα

ΕΜΠ -ΣΗΜΜΥ-Α. Κλαδάς. IENE: Επιχειρηµατική Συνάντηση «Ενέργεια Β2Β» - Workshop G: Hλεκτρικά και Υβριδικά Αυτοκίνητα

ΕΜΠ -ΣΗΜΜΥ-Α. Κλαδάς. IENE: Επιχειρηµατική Συνάντηση «Ενέργεια Β2Β» - Workshop G: Hλεκτρικά και Υβριδικά Αυτοκίνητα «Τεχνολογικές εξελίξεις συστηµάτων αποθήκευσης ηλεκτρικής ενέργειας για ηλεκτρικά οχήµατα» Καθηγητής Αντώνιος Γ. Κλαδάς ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΜΗΧΑΝΙΚΩΝ YΠΟΛΟΓΙΣΤΩΝ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 7 Μέτρηση ωμικής αντίστασης και χαρακτηριστικής καμπύλης διόδου

ΑΣΚΗΣΗ 7 Μέτρηση ωμικής αντίστασης και χαρακτηριστικής καμπύλης διόδου Απαραίτητα όργανα και υλικά ΑΣΚΗΣΗ 7 Μέτρηση ωμικής αντίστασης και χαρακτηριστικής καμπύλης διόδου 7. Απαραίτητα όργανα και υλικά. Τροφοδοτικό DC.. Πολύμετρα (αμπερόμετρο, βολτόμετρο).. Πλακέτα για την

Διαβάστε περισσότερα

ΕΚΠΑΙΔΕΥΤΙΚΟ ΠΡΟΓΡΑΜΜΑ

ΕΚΠΑΙΔΕΥΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΕΚΠΑΙΔΕΥΤΙΚΟ ΠΡΟΓΡΑΜΜΑ Διάβρωση, Οξείδωση και Προστασία Μετάλλων/ Τεχνικές Μέτρησης Διάβρωσης Το Τμήμα Μηχανολογίας και Επιστήμης και Μηχανικής Υλικών του Τεχνολογικού Πανεπιστημίου Κύπρου διοργανώνει

Διαβάστε περισσότερα

1 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΚΑΜΠΥΛΗ ΩΜΙΚΟΥ ΑΝΤΙΣΤΑΤΗ ΚΑΙ ΛΑΜΠΤΗΡΑ ΠΥΡΑΚΤΩΣΗΣ

1 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΚΑΜΠΥΛΗ ΩΜΙΚΟΥ ΑΝΤΙΣΤΑΤΗ ΚΑΙ ΛΑΜΠΤΗΡΑ ΠΥΡΑΚΤΩΣΗΣ 1 ο Γενικό Λύκειο Ηρακλείου Αττικής Σχ έτος 2011-2012 Εργαστήριο Φυσικής Υπεύθυνος : χ τζόκας 1 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΚΑΜΠΥΛΗ ΩΜΙΚΟΥ ΑΝΤΙΣΤΑΤΗ ΚΑΙ ΛΑΜΠΤΗΡΑ ΠΥΡΑΚΤΩΣΗΣ Η γραφική παράσταση

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 208 ΚΥΚΛΩΜΑ ΣΥΝΤΟΝΙΣΜΟΥ ΕΝ ΣΕΙΡΑ U U (3)

ΑΣΚΗΣΗ 208 ΚΥΚΛΩΜΑ ΣΥΝΤΟΝΙΣΜΟΥ ΕΝ ΣΕΙΡΑ U U (3) ΑΣΚΗΣΗ 8 ΚΥΚΛΩΜΑ ΣΥΝΤΟΝΙΣΜΟΥ ΕΝ ΣΕΙΡΑ Αντικείμενο της άσκησης είναι να πραγματοποιήσετε μετρήσεις σε ένα L κύκλωμα σειράς έτσι ώστε α) να σχεδιάσετε την καμπύλη συντονισμού β) να προσδιορίσετε τις χαρακτηριστικές

Διαβάστε περισσότερα

ΟΙΚΟΝΟΜΙΑ ΥΔΡΟΓΟΝΟΥ & ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ

ΟΙΚΟΝΟΜΙΑ ΥΔΡΟΓΟΝΟΥ & ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΕΡΓΑΣΤΗΡΙΟ ΕΝΑΛΛΑΚΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ ΟΙΚΟΝΟΜΙΑ ΥΔΡΟΓΟΝΟΥ & ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ Β. Στεργιόπουλος και Π. Τσιακάρας ΝΟΕΜΒΡΙΟΣ 2007 Το Ενεργειακό Πρόβλημα Τα 10 Σημαντικότερα Παγκόσμια Προβλήματα

Διαβάστε περισσότερα

Πανεπιστήμιο Πατρών Πολυτεχνική σχολή Τμήμα Χημικών Μηχανικών Ακαδημαϊκό Έτος 2007-20082008 Μάθημα: Οικονομία Περιβάλλοντος για Οικονομολόγους Διδάσκων:Σκούρας Δημήτριος ΚΑΤΑΛΥΤΙΚΗ ΑΝΤΙΔΡΑΣΗ ΠΑΡΑΓΩΓΗΣ

Διαβάστε περισσότερα

F el = z k e 0 (3) F f = f k v k (4) F tot = z k e 0 x f kv k (5)

F el = z k e 0 (3) F f = f k v k (4) F tot = z k e 0 x f kv k (5) Κίνηση των ιόντων υπό την επίδραση ηλεκτρικού πεδίου - Αγωγιμομετρία Α. Καραντώνης, Χ. Καραγιάννη, Κ. Χαριτίδης, Η. Κούμουλος 1 Σκοπός της άσκησης Σκοπός της άσκησης είναι: (α) Ο προσδιορισμός της οριακής

Διαβάστε περισσότερα

Μετρολογικές Διατάξεις Μέτρησης Θερμοκρασίας. 4.1. Μετρολογικός Ενισχυτής τάσεων θερμοζεύγους Κ και η δοκιμή (testing).

Μετρολογικές Διατάξεις Μέτρησης Θερμοκρασίας. 4.1. Μετρολογικός Ενισχυτής τάσεων θερμοζεύγους Κ και η δοκιμή (testing). Κεφάλαιο 4 Μετρολογικές Διατάξεις Μέτρησης Θερμοκρασίας. 4.1. Μετρολογικός Ενισχυτής τάσεων θερμοζεύγους Κ και η δοκιμή (testing). Οι ενδείξεις (τάσεις εξόδου) των θερμοζευγών τύπου Κ είναι δύσκολο να

Διαβάστε περισσότερα

ΕΞΑΣΘΕΝΗΣΗ ΤΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΤΑ ΤΗΝ ΔΙΕΛΕΥΣΗ ΤΗΣ ΔΙΑΜΕΣΟΥ ΤΗΣ ΥΛΗΣ

ΕΞΑΣΘΕΝΗΣΗ ΤΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΤΑ ΤΗΝ ΔΙΕΛΕΥΣΗ ΤΗΣ ΔΙΑΜΕΣΟΥ ΤΗΣ ΥΛΗΣ ΕΞΑΣΘΕΝΗΣΗ ΤΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΤΑ ΤΗΝ ΔΙΕΛΕΥΣΗ ΤΗΣ ΔΙΑΜΕΣΟΥ ΤΗΣ ΥΛΗΣ ΘΕΜΑ Εξασθένηση της ακτινοβολίας β και γ από δύο διαφορετικά υλικά. Μέτρηση του πάχους υποδιπλασιασμού (d 1 2 ) και του συντελεστή εξασθένησης

Διαβάστε περισσότερα

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Τι είναι αυτό που προϋποθέτει την ύπαρξη μιας συνεχούς προσανατολισμένης ροής ηλεκτρονίων; Με την επίδραση διαφοράς δυναμικού ασκείται δύναμη στα ελεύθερα ηλεκτρόνια του μεταλλικού

Διαβάστε περισσότερα

Ηλεκτρικά Εξαρτήματα. Αγωγοί. Μονωτές. Χαρακτηριστικό των αγωγών: Ονομάζονται όσα υλικά επιτρέπουν τη διέλευση ηλεκτρικού ρεύματος.

Ηλεκτρικά Εξαρτήματα. Αγωγοί. Μονωτές. Χαρακτηριστικό των αγωγών: Ονομάζονται όσα υλικά επιτρέπουν τη διέλευση ηλεκτρικού ρεύματος. Ηλεκτρικά Εξαρτήματα Αγωγοί Ονομάζονται όσα υλικά επιτρέπουν τη διέλευση ηλεκτρικού ρεύματος. Μονωτές Ονομάζονται όσα υλικά δεν επιτρέπουν τη διέλευση ηλεκτρικού ρεύματος. Χαρακτηριστικό των αγωγών: Ειδική

Διαβάστε περισσότερα

ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ

ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ Διάλεξη 2: Δίοδος pn Δρ Δημήτριος Λαμπάκης 1 Δίοδος pn Είναι μια μη γραμμική συσκευή Η γραφική παράσταση του ρεύματος σε σχέση με την τάση δεν είναι ευθεία γραμμή Η εξωτερική τάση

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΜΙΚΡΟΚΥΜAΤΩΝ ΜΕ ΔΙΟΔΟ GUNN

ΠΑΡΑΓΩΓΗ ΜΙΚΡΟΚΥΜAΤΩΝ ΜΕ ΔΙΟΔΟ GUNN ΠΑΡΑΓΩΓΗ ΜΙΚΡΟΚΥΜAΤΩΝ ΜΕ ΔΙΟΔΟ GUNN Το φαινόμενο Gunn, ή το φαινόμενο των μεταφερόμενων ηλεκτρονίων, που ανακαλύφθηκε από τον Gunn το 1963 δηλώνει ότι όταν μια μικρή τάση DC εφαρμόζεται κατά μήκος του

Διαβάστε περισσότερα

είναι τα μήκη κύματος του φωτός αυτού στα δύο υλικά αντίστοιχα, τότε: γ. 1 Β) Να δικαιολογήσετε την επιλογή σας.

είναι τα μήκη κύματος του φωτός αυτού στα δύο υλικά αντίστοιχα, τότε: γ. 1 Β) Να δικαιολογήσετε την επιλογή σας. Β.1 Μονοχρωματικό φως, που διαδίδεται στον αέρα, εισέρχεται ταυτόχρονα σε δύο οπτικά υλικά του ίδιου πάχους d κάθετα στην επιφάνειά τους, όπως φαίνεται στο σχήμα. Οι χρόνοι διάδοσης του φωτός στα δύο υλικά

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 7. Θερµοϊονικό φαινόµενο - ίοδος λυχνία

ΑΣΚΗΣΗ 7. Θερµοϊονικό φαινόµενο - ίοδος λυχνία ΑΣΚΗΣΗ 7 Θερµοϊονικό φαινόµενο - ίοδος λυχνία ΣΥΣΚΕΥΕΣ : Πηγή συνεχούς 0-50 Volts, πηγή 6V/2A, βολτόµετρο συνεχούς, αµπερόµετρο συνεχούς, βολτόµετρο, ροοστάτης. ΘΕΩΡΗΤΙΚΗ ΕΙΣΑΓΩΓΗ Όταν η θερµοκρασία ενός

Διαβάστε περισσότερα

3.2 ΧΗΜΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ

3.2 ΧΗΜΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 3.2 ΧΗΜΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ 1 Λέξεις κλειδιά: Ηλεκτρολυτικά διαλύματα, ηλεκτρόλυση,

Διαβάστε περισσότερα

ΦΥΣΙΚΟ ΑΕΡΙΟ. Εργασία των μαθητριών: Μπουδαλάκη Κλεοπάτρα, Λιολιοσίδου Χριστίνα, Υψηλοπούλου Δέσποινα.

ΦΥΣΙΚΟ ΑΕΡΙΟ. Εργασία των μαθητριών: Μπουδαλάκη Κλεοπάτρα, Λιολιοσίδου Χριστίνα, Υψηλοπούλου Δέσποινα. ΦΥΣΙΚΟ ΑΕΡΙΟ Εργασία των μαθητριών: Μπουδαλάκη Κλεοπάτρα, Λιολιοσίδου Χριστίνα, Υψηλοπούλου Δέσποινα. ΤΙ ΕΙΝΑΙ ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ Το φυσικό αέριο είναι: Το φυσικό αέριο είναι ένα φυσικό προϊόν που βρίσκεται

Διαβάστε περισσότερα

2-1. I I i. ti (3) Q Q i. όπου Q το συνολικό ηλεκτρικό φορτίο που μεταφέρεται και είναι: (4)

2-1. I I i. ti (3) Q Q i. όπου Q το συνολικό ηλεκτρικό φορτίο που μεταφέρεται και είναι: (4) 2-1 ΑΡΙΘΜΟΙ ΜΕΤΑΦΟΡΑΣ ΙΟΝΤΩΝ Θέμα ασκήσεως: Προσδιορισμός αριθμού μεταφοράς ιόντων με την μέθοδο Horf. Θεωρία Κατά την εφαρμογή ηλεκτρικού πεδίου σε ιοντικό διάλυμα, ηλεκτρικό ρεύμα διέρχεται από αυτό

Διαβάστε περισσότερα

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ 1. Αγωγός διαρρέεται από ρεύμα σταθερής έντασης 4 mα. α. Να υπολογίσετε τον αριθμό των ηλεκτρονίων που διέρχονται από διατομή του αγωγού, σε χρόνο 5 s. β. Να παραστήσετε γραφικά

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΑ ΥΛΙΚΑ & ΣΧΕΔΙΑΣΗ

ΗΛΕΚΤΡΟΝΙΚΑ ΥΛΙΚΑ & ΣΧΕΔΙΑΣΗ ΗΛΕΚΤΡΟΝΙΚΑ ΥΛΙΚΑ & ΣΧΕΔΙΑΣΗ ΚΕΦΑΛΑΙΟ 2ο ΑΝΤΙΣΤΑΣΕΙΣ Θερμική ενέργεια Q και Ισχύς Ρ Όταν μια αντίσταση R διαρρέεται από ρεύμα Ι για χρόνο t, τότε παράγεται θερμική ενέργεια Q. Για το συνεχές ρεύμα η ισχύς

Διαβάστε περισσότερα

ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ. Δρ. Δ. Λαμπάκης (7 η σειρά διαφανειών)

ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ. Δρ. Δ. Λαμπάκης (7 η σειρά διαφανειών) ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ Δρ. Δ. Λαμπάκης (7 η σειρά διαφανειών) Τα τρανζίστορ επίδρασης πεδίου είναι ηλεκτρονικά στοιχεία στα οποία οι φορείς του ηλεκτρικού ρεύματος είναι ενός είδους

Διαβάστε περισσότερα

ΥΔΡΟΓΟΝΩΣΗ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΠΡΟΣ ΜΕΘΑΝΟΛΗ ΣΕ ΚΑΤΑΛΥΤΕΣ ΜΕΤΑΛΛΩΝ ΜΕΤΑΠΤΩΣΗΣ

ΥΔΡΟΓΟΝΩΣΗ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΠΡΟΣ ΜΕΘΑΝΟΛΗ ΣΕ ΚΑΤΑΛΥΤΕΣ ΜΕΤΑΛΛΩΝ ΜΕΤΑΠΤΩΣΗΣ ΥΔΡΟΓΟΝΩΣΗ ΔΙΟΞΕΙΔΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ΠΡΟΣ ΜΕΘΑΝΟΛΗ ΣΕ ΚΑΤΑΛΥΤΕΣ ΜΕΤΑΛΛΩΝ ΜΕΤΑΠΤΩΣΗΣ Α. Βούρρος, Β. Κυριάκου, Ι. Γκαραγκούνης, Μ. Στουκίδης Τμήμα Χημικών Μηχανικών, Πολυτεχνική Σχολή, Αριστοτέλειο Πανεπιστήμιο

Διαβάστε περισσότερα

Ηλεκτρική Ενέργεια. Ηλεκτρικό Ρεύμα

Ηλεκτρική Ενέργεια. Ηλεκτρικό Ρεύμα Ηλεκτρική Ενέργεια Σημαντικές ιδιότητες: Μετατροπή από/προς προς άλλες μορφές ενέργειας Μεταφορά σε μεγάλες αποστάσεις με μικρές απώλειες Σημαντικότερες εφαρμογές: Θέρμανση μέσου διάδοσης Μαγνητικό πεδίο

Διαβάστε περισσότερα

ΑΠΟΤΥΠΩΣΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΙΚΩΝ ΠΕΔΙΩΝ

ΑΠΟΤΥΠΩΣΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΙΚΩΝ ΠΕΔΙΩΝ 1 ο ΕΚΦΕ (Ν. ΣΜΥΡΝΗΣ) Δ Δ/ΝΣΗΣ Δ. Ε. ΑΘΗΝΑΣ 1 ΑΠΟΤΥΠΩΣΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΙΚΩΝ ΠΕΔΙΩΝ Α. ΣΤΟΧΟΙ Η επαφή και εξοικείωση του μαθητή με βασικά όργανα του ηλεκτρισμού και μετρήσεις. Η ικανότητα συναρμολόγησης απλών

Διαβάστε περισσότερα

Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C.

Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C. 4.1 Βασικές έννοιες Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C. Σχετική ατομική μάζα ή ατομικό βάρος λέγεται ο αριθμός που δείχνει πόσες φορές είναι μεγαλύτερη

Διαβάστε περισσότερα

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ 1. Αγωγός διαρρέεται από ρεύμα σταθερής έντασης 4 mα. α. Να υπολογίσετε τον αριθμό των ηλεκτρονίων που διέρχονται από διατομή του αγωγού, σε χρόνο 5 s. β. Να παραστήσετε γραφικά

Διαβάστε περισσότερα

Χημεία: Μεταθετικές αντιδράσεις - Σχετική ατομική μάζα - Σχετική μοριακή μάζα - mole

Χημεία: Μεταθετικές αντιδράσεις - Σχετική ατομική μάζα - Σχετική μοριακή μάζα - mole Χημικές αντιδράσεις - Σχετική ατομική μάζα - Σχετική μοριακή μάζα - mole 46 Να γραφούν οι αντιδράσεις διπλής αντικατάστασης με τις οποίες μπορούν να παρασκευαστούν: α ΗΒr β Pb(OH) γ KNO α Το HBr είναι

Διαβάστε περισσότερα

ΣΥΝΤΗΡΗΣΗ ΕΘΝΟΓΡΑΦΙΚΩΝ ΚΑΙ ΛΑΟΓΡΑΦΙΚΩΝ ΣΥΛΛΟΓΩΝ ΜΕΤΑΛΛΟ. Μέταλλα

ΣΥΝΤΗΡΗΣΗ ΕΘΝΟΓΡΑΦΙΚΩΝ ΚΑΙ ΛΑΟΓΡΑΦΙΚΩΝ ΣΥΛΛΟΓΩΝ ΜΕΤΑΛΛΟ. Μέταλλα ΣΥΝΤΗΡΗΣΗ ΕΘΝΟΓΡΑΦΙΚΩΝ ΚΑΙ ΛΑΟΓΡΑΦΙΚΩΝ ΣΥΛΛΟΓΩΝ ΜΕΤΑΛΛΟ Μέταλλα Τα μέταλλα αποτελούν μία από τις τρεις βασικές κατηγορίες διαχωρισμού των στοιχείων του περιοδικού συστήματος. Οι δύο άλλες κατηγορίες είναι

Διαβάστε περισσότερα

l R= ρ Σε ηλεκτρικό αγωγό µήκους l και διατοµής A η αντίσταση δίνεται από την εξίσωση: (1)

l R= ρ Σε ηλεκτρικό αγωγό µήκους l και διατοµής A η αντίσταση δίνεται από την εξίσωση: (1) ΑΓΩΓΙΜΟΤΗΤΑ ΗΕΚΤΡΟΥΤΩΝ Θέµα ασκήσεως Μελέτη της µεταβολής της αγωγιµότητας ισχυρού και ασθενούς ηλεκτρολύτη µε την συγκέντρωση, προσδιορισµός της µοριακής αγωγιµότητας σε άπειρη αραίωση ισχυρού οξέος,

Διαβάστε περισσότερα

Διδακτέα ύλη με ενδεικτική κατανομή ωρών (Εγκύκλιος με Αρ. Πρωτ /Γ2/ )

Διδακτέα ύλη με ενδεικτική κατανομή ωρών (Εγκύκλιος με Αρ. Πρωτ /Γ2/ ) Διδακτέα ύλη με ενδεικτική κατανομή ωρών (Εγκύκλιος με Αρ. Πρωτ. 152499/Γ2/24 09 2014) ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ 1: ΔΥΝΑΜΕΙΣ ΜΕΤΑΞΥ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ Εισαγωγικό Ένθετο. 2 δ.ω. 1.1 Ο Νόμος του Coulomb 3

Διαβάστε περισσότερα

[1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΜΑΙΟΣ 2016

[1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΜΑΙΟΣ 2016 [1] ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΤΑΞΗ : B ΛΥΚΕΙΟΥ ΔΙΑΓΩΝΙΣΜΑ ΠΕΡΙΟΔΟΥ : ΜΑΙΟΣ 2016 ΘΕΜΑ 1 Ο : Στις παρακάτω ερωτήσεις 1 έως 4 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα

Διαβάστε περισσότερα

Σταθµοί ηλεκτροπαραγωγής συνδυασµένου κύκλου µε ενσωµατωµένη αεριοποίηση άνθρακα (IGCC) ρ. Αντώνιος Τουρλιδάκης Καθηγητής Τµ. Μηχανολόγων Μηχανικών, Πανεπιστήµιο υτικής Μακεδονίας 1 ιαδικασίες, σχήµατα

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΣΥΝΘΕΣΗ ΑΜΜΩΝΙΑΣ ΣΕ ΑΤΜΟΣΦΑΙΡΙΚΗ ΠΙΕΣΗ ΜΕ ΧΡΗΣΗ ΗΛΕΚΤΡΟΛΥΤΩΝ ΤΥΠΟΥ BaCe0.2Zr0.7Y0.1O2.9

ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΣΥΝΘΕΣΗ ΑΜΜΩΝΙΑΣ ΣΕ ΑΤΜΟΣΦΑΙΡΙΚΗ ΠΙΕΣΗ ΜΕ ΧΡΗΣΗ ΗΛΕΚΤΡΟΛΥΤΩΝ ΤΥΠΟΥ BaCe0.2Zr0.7Y0.1O2.9 ΗΛΕΚΤΡΟΧΗΜΙΚΗ ΣΥΝΘΕΣΗ ΑΜΜΩΝΙΑΣ ΣΕ ΑΤΜΟΣΦΑΙΡΙΚΗ ΠΙΕΣΗ ΜΕ ΧΡΗΣΗ ΗΛΕΚΤΡΟΛΥΤΩΝ ΤΥΠΟΥ BaCe.2Zr.7Y.1O2.9 Ε. Βασιλείου, Β. Κυριάκου, Ι. Γκαραγκούνης, Α. Βούρρος και Μ. Στουκίδης Τμήμα Χημικών Μηχανικών, Πολυτεχνική

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΑΥΤΟΜΑΤΟΥ ΕΛΕΓΧΟΥ ΣΑΕ ΙΙ. Αισθητήρια θερμοκρασίας Εισαγωγή

ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΑΥΤΟΜΑΤΟΥ ΕΛΕΓΧΟΥ ΣΑΕ ΙΙ. Αισθητήρια θερμοκρασίας Εισαγωγή ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΑΥΤΟΜΑΤΟΥ ΕΛΕΓΧΟΥ ΣΑΕ ΙΙ Εργαστηριακή Άσκηση 1 Αισθητήρια θερμοκρασίας Εισαγωγή Η μέτρηση της θερμοκρασίας είναι μια σημαντική ασχολία για τους μηχανικούς παραγωγής γιατί είναι, συνήθως,

Διαβάστε περισσότερα

Π. Χρυσαφίδης, Δ. Καραουλάνης, Α. Καραντώνης Τομέας Επιστήμης και Τεχνικής των Υλικών, Σχολή Χημικών Μηχανικών, ΕΜΠ, 15780 Αθήνα

Π. Χρυσαφίδης, Δ. Καραουλάνης, Α. Καραντώνης Τομέας Επιστήμης και Τεχνικής των Υλικών, Σχολή Χημικών Μηχανικών, ΕΜΠ, 15780 Αθήνα ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΣΥΝΤΟΝΙΣΜΟΣ ΗΛΕΚΤΡΟΧΗΜΙΚΩΝ ΔΙΕΠΙΦΑΝΕΙΩΝ ΣΕ ΠΟΤΕΝΣΙΟΣΤΑΤΙΚΕΣ ΚΑΙ ΓΑΛΒΑΝΟΣΤΑΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΥΠΟ ΤΗΝ ΕΠΙΔΡΑΣΗ ΠΕΡΙΟΔΙΚΩΝ ΚΑΙ ΧΑΟΤΙΚΩΝ ΔΙΑΤΑΡΑΧΩΝ Π. Χρυσαφίδης, Δ. Καραουλάνης, Α. Καραντώνης

Διαβάστε περισσότερα

ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ

ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ 10 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 46 ΙΟΥΝΙΟΥ, 2015. ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ Ε. Παπαδοπούλου

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή

Διαβάστε περισσότερα
