στάθμη εφαρμόζεται πλάκα με πλαστικότυπους, όπου οι massif περιοχές εμφανίζονται στο χωρικό STATIK ως δοκοί για την πλαισιακή λειτουργία.

Transcript

1 1. Σκοπός Ο σχεδιασμός πλακών από οπλισμένο σκυρόδεμα, η προσομοίωση, ο υπολογισμός, η διαστασιολόγηση και η όπλιση έχουν στόχο τη λειτουργικότητα, ασφάλεια και οικονομικότητα. Η λειτουργικότητα σχετίζεται με την αρχιτεκτονική, καθώς και με την ευκολία διέλευσης των ΗΜ, η ασφάλεια με την εκπλήρωση των κανονισμών σε επίπεδο λειτουργίας και αστοχίας, η οικονομικότητα με τη δαπάνη υλικών και την ευκολία κατασκευής. Θα διερευνηθούν 4 κλασσικές περιπτώσεις πλακών από οπλισμένο σκυρόδεμα, μαζί με τις δοκούς του διαφράγματος, διότι πλάκες και δοκοί συνεργάζονται στατικά ως ένα δομικό στοιχείο και επομένως οφείλουν να υπολογίζονται ενιαία. Αυτό επιτυγχάνεται μέσω του CEDRUS και του STATIK με τον καλύτερο τρόπο, δεδομένου ότι το CEDRUS λειτουργεί με επιφανειακά πεπερασμένα στοιχεία, τα οποία έχουν και τη δυνατότητα ενσωμάτωσης των δοκών στο ίδιο προσομοίωμα. Εικόνα Προσομοίωμα δοκών στο STATIK 5. Στην 1 η στάθμη πάνω από τη θεμελίωση εφαρμόζεται πλάκα επί δοκών, ως γραμμικές στηρίξεις στο CEDRUS. Στη 2 η στάθμη η πλάκα περιέχει και τις δοκούς στο CEDRUS. Στη 3 η στάθμη δεν υπάρχουν δοκοί στην πλάκα, αλλά εφαρμόζονται πλακολωρίδες για την πλαισιακή λειτουργία στο STATIK, ενώ στην 5 η στάθμη πρόκειται για την ίδια πλάκα χωρίς δοκούς και χωρίς πλακολωρίδες στο STATIK (μόνο διάφραγμα και όχι πλαισιακή λειτουργία). Στη 4 η στάθμη εφαρμόζεται πλάκα με πλαστικότυπους, όπου οι massif περιοχές εμφανίζονται στο χωρικό STATIK ως δοκοί για την πλαισιακή λειτουργία. Εικόνα 1.2 Το χωρικό προσομοίωμα στο STATIK προοπτικά Σε όλες τις περιπτώσεις, ο κάναβος είναι 8.00 x 6.00 m, επί στύλων 50 x 50 cm. Το πάχος των πλακών μεταβάλλεται, καθώς και το στατικό σύστημα σε κάθε στάθμη. cubus Hellas Ltd Σελίδα 1

2 1.1 Πλάκα επί δοκών Πλάκα πάχους 15cm επί δοκών πλάτους 30cm και ύψους 70cm (B30x70). Οι εξώστες είναι ανοίγματος 2.25m αξονικά. Το προσομοίωμα γίνεται με γραμμικές ελαστικές στηρίξεις στο CEDRUS στη θέση των δοκών. Οι οπλισμοί των πλακών προκύπτουν από το CEDRUS και των δοκών από το STATIK. Εικόνα Πλάκα επί δοκών CEDRUS Όπως η περίπτωση 1.1, μόνο που οι δοκοί προσομοιώνονται στο CEDRUS ως ορθότροπα στοιχεία μαζί με την πλάκα. Οι οπλισμοί πλακών υπολογίζονται από το CEDRUS, οι εντάσεις των δοκών μεταφέρονται στο STATIK, όπου και διαστασιολογούνται οι οπλισμοί τους. Το προσομοίωμα αυτό είναι πιο ακριβές ως προς την συνεργασία πλακών με δοκούς υπό κατακόρυφα φορτία, διότι επιλύονται σε ενιαίο μοντέλο στο CEDRUS. Αυτό οδηγεί εν γένει σε πιο οικονομική όπλιση των πλακών. Εικόνα 1.4 cubus Hellas Ltd Σελίδα 2

3 1.3 Πλάκα χωρίς δοκούς με πλακολωρίδες Πλάκα χωρίς δοκούς πάχους 20 cm με εξώστες επίσης 20 cm. Η μέθοδος υπολογισμού θυμίζει την παλιά μέθοδο των πλαισίων στο χώρο. Οι οπλισμοί των ζωνών στήριξής υπολογίζονται από το STATIK, αφού έχουν μεταφερθεί οι εντάσεις των λωρίδων από το CEDRUS. Οι οπλισμοί των πλακών στο άνοιγμα υπολογίζονται μέσω του CEDRUS. Αυτή η περίπτωση απαιτεί περίπου τα ίδια κυβικά μπετόν, αλλά λίγο αυξημένο οπλισμό ως προς την περίπτωση 1.2, περίπου κατά 15%. 1.4 Πλάκα χωρίς δοκούς χωρίς πλακολωρίδες Όπως η περίπτωση 1.3, μόνο που εδώ δε χρησιμοποιούνται πλακολωρίδες ως δοκοί στο STATIK και επομένως όλοι οι οπλισμοί υπολογίζονται από το CEDRUS. Στην περίπτωση αυτή δεν υπάρχουν λωρίδες (ενισχυμένες ζώνες) στην πλάκα, αλλά οι αρνητικοί οπλισμοί είναι συγκεντρωμένοι πάνω από τα υποστυλώματα. Άνω υπάρχει ένας ελάχιστος οπλισμός παντού. Ο κάτω οπλισμός επίσης εκτείνεται σε όλη την πλάκα. Πλεονέκτημα είναι η ευκολία στην κατασκευή. Εικόνα Πλάκα με πλαστικότυπους Είναι αντιοικονομικές για ανοίγματα L<10m, διότι έχουν μεγαλύτερο πάχος που δεν απαιτείται και επομένως αυξάνεται η δαπάνη σε υλικά. Εικόνα 1.6 cubus Hellas Ltd Σελίδα 3

4 2. Εισαγωγή των ξυλοτύπων στο Autocad 2.1 Πλάκα επί δοκών Εικόνα 2.1 Οι δοκοί δηλώνονται στο layer _GBeam με thickness Για την κατασκευαστική διαμόρφωση του κάτω οπλισμού απαιτείται η εισαγωγή των περιγραμμάτων των πλακών στο layer _GReinfL. Συγκεκριμένα τα κουφώματα των πλακών δηλώνονται σαν ορθογωνικές περιοχές με thickness 0.15, ώστε να κοπούν οι κάτω οπλισμοί και αυτόματα από το πρόγραμμα να επιμηκυνθούν και να πατήσουν επί των δοκών Το προσομοίωμα του CEDRUS δημιουργείται με ενεργοποιημένη τη μεταφορά των παρειών των δοκών και των περιγραμμάτων των κατακορύφων στοιχείων, ώστε να εξαιρεθούν οι περιοχές αυτές από τα αποτελέσματα οπλισμών πλάκας. Δημιουργούνται αυτόματα γραμμικές ελαστικές στηρίξεις για κατακόρυφη βύθιση, στους άξονες των δοκών και σημειακές με 2 ελατήρια σε στροφή και παγιωμένη βύθιση στα Κ.Β. των υποστυλωμάτων. cubus Hellas Ltd Σελίδα 4

5 2.2 Πλάκα επί δοκών CEDRUS Εικόνα 2.2 Σχεδιάζονται όπως η περίπτωση 2.1, μόνο που οι παρειές των δοκών σχεδιάζονται στο layer _GBeamCD. Κατά τη δημιουργία του προσομοιώματος του CEDRUS, οι δοκοί προσομοιώνονται ως ορθότροπα πεπερασμένα στοιχεία με το σωστό πάχος και τη σωστή υψομετρία. Σημειακές στηρίξεις δημιουργούνται μόνο στα Κ.Β. των υποστυλωμάτων όπως και στην περίπτωση 2.1. cubus Hellas Ltd Σελίδα 5

6 2.3 Πλάκα χωρίς δοκούς με πλακολωρίδες Εικόνα 2.3 Στο Autocad σχεδιάζεται το περίγραμμα της πλάκας με thickness 0.20 και το περίγραμμα των κατακορύφων στοιχείων. Στη συνέχεια αποφασίζονται τα πλάτη των λωρίδων στήριξης. Σύμφωνα με την εμπειρία και τις συστάσεις των κανονισμών, ένα πλάτος της τάξης του 40% του ανοίγματος θα ήταν λογικό, εφόσον εξασφαλίζεται η ροή των δυνάμεων στην περιοχή της κολώνας. Επομένως θα πρέπει να ελέγχεται και το πλάτος σε σχέση με τη διάσταση του στύλου ή της διαπλάτυνσης της κεφαλής σε σχέση με το πάχος της πλάκας. Συνήθως χρησιμοποιούμε τη σχέση b+4d. Στην περίπτωση μας είναι: x 0.20 = 1.30m Επομένως θα πρέπει ο πρόσθετος οπλισμός που θα προκύψει από την επίλυση της πλακολωρίδας στο STATIK στην περιοχή της στήριξης να συγκεντρωθεί πιο κοντά στην κολώνα σε πλάτος b 0 +4 d. Στο εσωτερικό φάτνωμα μεταξύ των λωρίδων εισάγουμε ορθογωνικές περιοχές στο layer _GReinfL, ώστε να διαμορφωθούν κατασκευαστικά οι κάτω οπλισμοί των ανοιγμάτων. Τα ίδια περιγράμματα εισάγουμε και στο layer _GMat, ώστε να μπορεί να διαφοροποιηθεί η ποσότητα του κάτω οπλισμού ανά φάτνωμα. Κατά τη μεταφορά στο CEDRUS, δε χρειάζεται να μεταφερθούν οι δοκοί CEDRUS, διότι θα δηλωθούν ως ισότροπες περιοχές. cubus Hellas Ltd Σελίδα 6

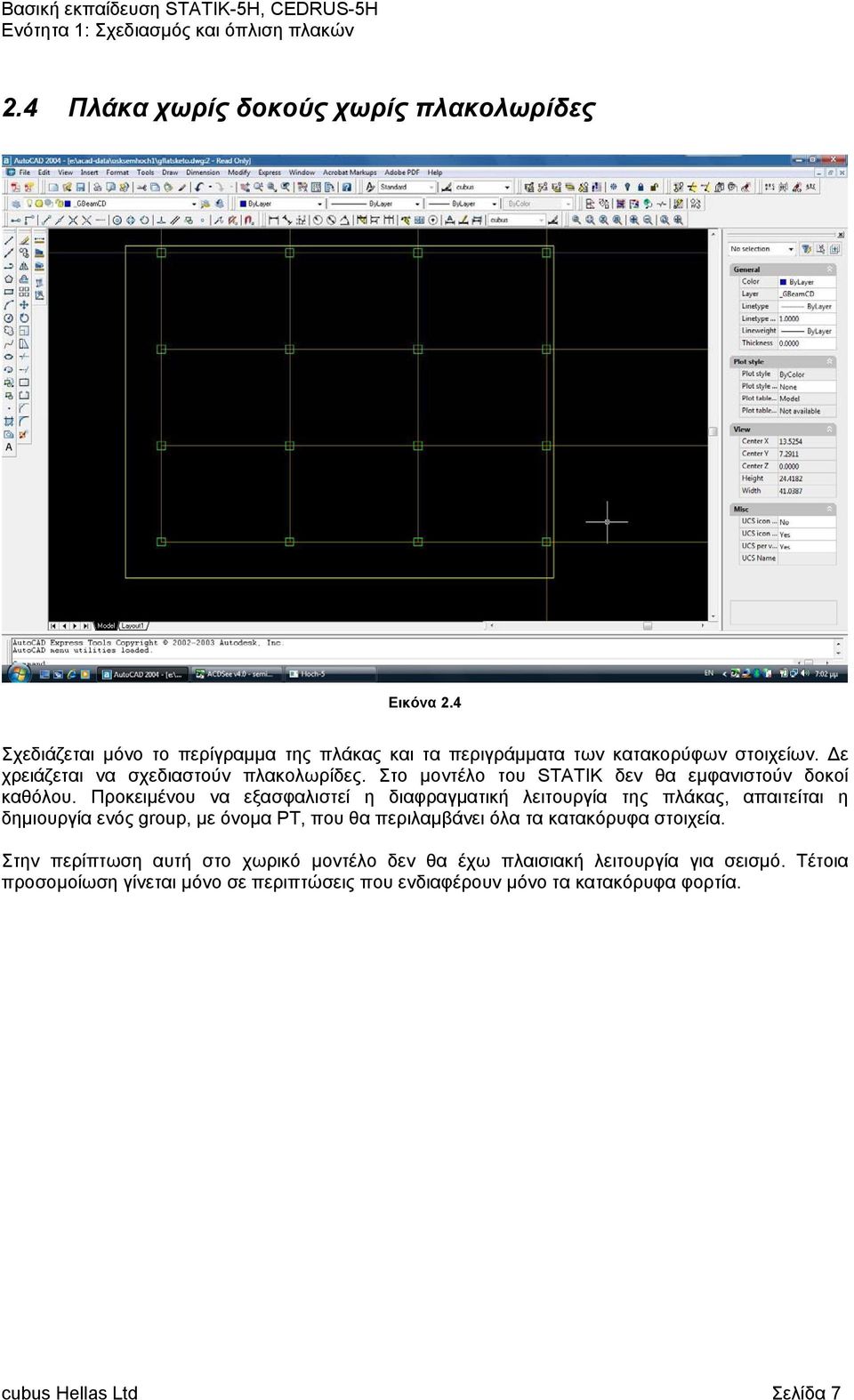

7 2.4 Πλάκα χωρίς δοκούς χωρίς πλακολωρίδες Εικόνα 2.4 Σχεδιάζεται μόνο το περίγραμμα της πλάκας και τα περιγράμματα των κατακορύφων στοιχείων. Δε χρειάζεται να σχεδιαστούν πλακολωρίδες. Στο μοντέλο του STATIK δεν θα εμφανιστούν δοκοί καθόλου. Προκειμένου να εξασφαλιστεί η διαφραγματική λειτουργία της πλάκας, απαιτείται η δημιουργία ενός group, με όνομα PT, που θα περιλαμβάνει όλα τα κατακόρυφα στοιχεία. Στην περίπτωση αυτή στο χωρικό μοντέλο δεν θα έχω πλαισιακή λειτουργία για σεισμό. Τέτοια προσομοίωση γίνεται μόνο σε περιπτώσεις που ενδιαφέρουν μόνο τα κατακόρυφα φορτία. cubus Hellas Ltd Σελίδα 7

8 2.5 Πλάκα με πλαστικότυπους Εικόνα 2.5 Σχεδιάζεται όπως ακριβώς η περίπτωση 2.3, μόνο που εδώ οι πλακολωρίδες έχουν μικρότερο πλάτος (0.20l ή b+4d). Οι εξώστες δηλώνονται στο layer _GReinfL και στο _GMat σαν ορθογωνικές περιοχές με thickness Στο _GReinfL τα περιγράμματα των περιοχών που έχουν πλαστικότυπους δηλώνονται με thickness Για να υπολογιστεί η ευκαμψία των πλαστικοτύπων, δημιουργούμε μια διατομή στο FAGUS, και υπολογιζουμε την ευκαμψία από τα στοιχεία της διατομής. cubus Hellas Ltd Σελίδα 8

9 3. Φορτία Δηλώνεται το ίδιο βάρος, ως επιτάχυνση γ, οι επικαλύψεις -2kN/m 2 και κινητό -2kN/m 2 απλοποιιτικά παντού. Στην περίπτωση 2.5, στην περιοχή των πλαστικοτύπων μπαίνει αντιφορτίο, όσο το βάρος του σκυροδέματος που εκπίπτει ανά m 2. Εικόνα 3.1 τα μόνιμα φορτία στην πλάκα με πλαστικότυπους, όπου έχει δηλωθεί και το αντιφορτίο, σαν επιφανειακή φόρτιση 4. Συνδυασμοί φορτίσεων 1.35 G Q 1.00 G Q Εξετάζονται μόνο οι 2 συνδυασμοί κατακορύφων στοιχείων απλοποιητικά για τις εν λόγω πλάκες, για λόγους σύγκρισης της δαπάνης σε υλικό. Σε περίπτωση σεισμού δημιουργούνται επιπρόσθετοι συνδυασμοί φορτίσεως, οι οποίοι επιβαρύνουν σε ένταση και σε οπλισμό όλες τις δοκούς, πλακολωρίδες και massif περιοχές πλαστικοτύπων που μετέχουν στην πλαισιακή λειτουργία στο χώρο. cubus Hellas Ltd Σελίδα 9

10 5. Κριτήρια σχεδιασμού Α. Η διαστασιολόγηση του οπλισμού γίνεται και με τη δράση λειτουργικότητας Σπάνια με τη μέθοδο των επιτρεπόμενων τάσεων, ώστε να εξασφαλιστεί το απαιτούμενο εύρος ρωγμών. Η επιτρεπόμενη τάση, που δηλώνεται στο set παραμέτρων εξαρτάται, σύμφωνα με τον κανονισμό, από το εύρος της ρωγμής, την επιτρεπόμενη διάμετρο του οπλισμού και την απόσταση μεταξύ των ράβδων. Συνήθως κυμαίνεται MPa. Εικόνα 5.1 Τάση χάλυβα σ s ( N mm ) 2 Πίνακας 5.1- Οριακή διάμετρος d*s σε χαλαρούς οπλισμούς Οριακή διάμετρος ράβδων σε mm ανάλογα με την υπολογιστική τιμή του πλάτους ρωγμής w k w k =0.4 mm w k =0.3 mm w k =0.2 mm cubus Hellas Ltd Σελίδα 10

11 Τάση χαλαρού οπλισμού σ s 2 ( mm ) Πίνακας 5.2 Μέγιστες τιμές των αποστάσεων των ράβδων σε χαλαρούς οπλισμούς Μέγιστες τιμές των αποστάσεων των ράβδων σε mm ανάλογα με την υπολογιστική τιμή του πλάτους ρωγμής w k N w k =0.4 mm w k =0.3 mm w k =0.2 mm Β. Το βέλος δεν πρέπει να υπερβαίνει το 600/250 x 2.5mm= 6mm. Λόγω ερπυσμού έχουμε την προσαύξηση κατά 2.5. cubus Hellas Ltd Σελίδα 11

12 6. Υπολογισμός αντιδράσεων, βυθίσεων, οπλισμών των πλακών στο CEDRUS Ραβδοποίηση και προετοιμασία σχεδίων στο STATIK H 6.1 Πλάκα επί δοκών Εικόνα 6.1 Οι αντιδράσεις της πλάκας επί των ελαστικών γραμμικών στηρίξεων στο CEDRUS μεταφέρονται αυτόματα ως φορτία των δοκών στο STATIK cubus Hellas Ltd Σελίδα 12

13 Εικόνα 6.2 Η μέγιστη βύθιση είναι 5.7mm<6mm Εικόνα 6.3 Τρισδιάστατη απεικόνιση των παραμορφώσεων της πλάκας επί γραμμικών ελαστικών στηρίξεων cubus Hellas Ltd Σελίδα 13

14 Εικόνα 6.4 Πρώτα αποφασίζεται από το χρήστη στο CEDRUS ο κάτω βασικός οπλισμός με τη βοήθεια των ισοϋψών Εικόνα 6.5 Ο πρόσθετος άνω οπλισμός κατά x φροντίζουμε να καλύπτεται από περιοχές όπλισης με τη βοήθεια των ισοϋψών cubus Hellas Ltd Σελίδα 14

15 Εικόνα 6.6 Η απαίτηση σε συνολικό άνω οπλισμό κατά x ελέγχεται με τη βοήθεια των αποτελεσμάτων των περιοχών όπλισης (Διαμήκεις τομές) Εικόνα Ο πρόσθετος άνω οπλισμός κατά y φροντίζουμε να καλύπτεται από περιοχές όπλισης με τη βοήθεια των ισοϋψών cubus Hellas Ltd Σελίδα 15

16 Εικόνα Η απαίτηση σε συνολικό άνω οπλισμό κατά y ελέγχεται με τη βοήθεια των αποτελεσμάτων των περιοχών όπλισης (Διαμήκεις τομές) Εικόνα 6.9 Η ραβδοποίηση των κάτω βασικών οπλισμών γίνεται εντελώς αυτόματα, βάσει των οδηγιών (διάμετροι αποστάσεις) και των τιμών, που έχουν δηλωθεί στο CEDRUS cubus Hellas Ltd Σελίδα 16

17 Εικόνα 6.10 Οι δοκοί οπλίζονται αυτόματα στο STATIK-H, στη διαστασιολόγηση δοκών βάσει των οδηγιών (διάμετρος αποστάσεις) και των αποτελεσμάτων εντατικών μεγεθών του STATIK H Εικόνα 6.11 Η επόπτευση ολόκληρου του σχεδίου γίνεται στο menu προετοιμασία σχεδίων cubus Hellas Ltd Σελίδα 17

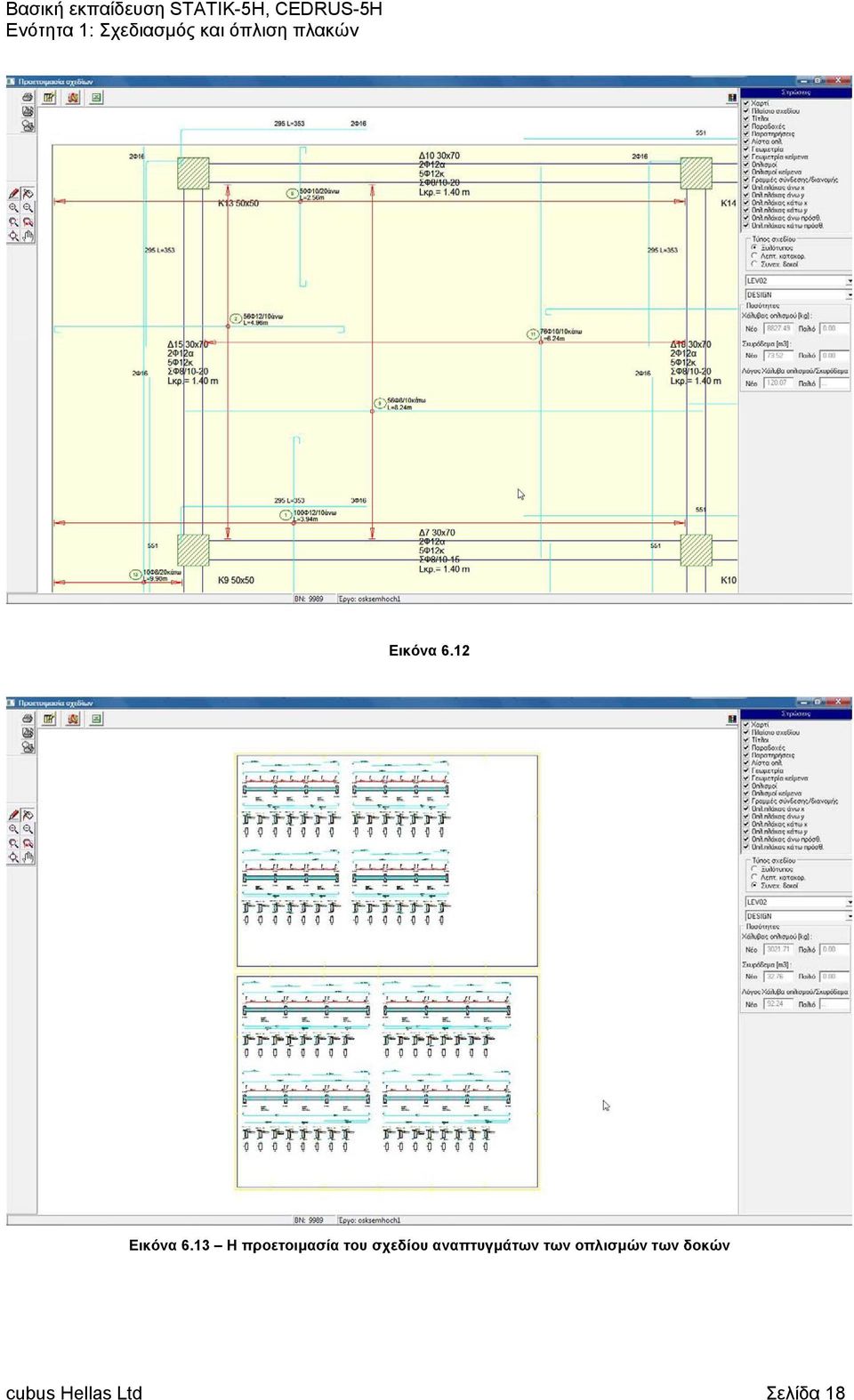

18 Εικόνα 6.12 Εικόνα 6.13 Η προετοιμασία του σχεδίου αναπτυγμάτων των οπλισμών των δοκών cubus Hellas Ltd Σελίδα 18

19 Εικόνα 6.14 Εικόνα 6.15 Το σχέδιο του ξυλοτύπου, όπως προκύπτει από την αυτόματη εξαγωγή σχέδιων του STATIK H cubus Hellas Ltd Σελίδα 19

20 6.2 Πλάκα επί δοκών CEDRUS Εικόνα 6.16 Σε περίπτωση δοκών CEDRUS οι αντιδράσεις προκύπτουν μόνο στα σημεία των στύλων και μεταφέρονται στο χωρικό Εικόνα Η μέγιστη βύθιση είναι 5.57mm<6mm cubus Hellas Ltd Σελίδα 20

21 Εικόνα Τρισδιάστατη απεικόνιση των παραμορφώσεων της πλάκας Η όπλιση είναι ίδια όπως στην προηγούμενη περίπτωση. Εικόνα 6.19 Τα εντατικά μεγέθη των δοκών προκύπτουν από την ενιαία επίλυση πλακών και δοκών στο CEDRUS και μεταφέρονται αυτόματα στις δοκούς του STATIK cubus Hellas Ltd Σελίδα 21

22 6.3 Πλάκα χωρίς δοκούς με πλακολωρίδες Εικόνα 6.20 Οι αντιδράσεις στήριξης των πλακών μεταφέρονται αυτόματα στο STATIK Εικόνα 6.21 Η μέγιστη βύθιση είναι 8.11mm, λίγο μεγαλύτερη από 6mm cubus Hellas Ltd Σελίδα 22

23 Εικόνα 6.22 Τρισδιάστατη απεικόνιση των παραμορφώσεων της πλάκας Εικόνα 6.23 Ο κάτω βασικός οπλισμός, όπως έχει αποφασιστεί στο CEDRUS cubus Hellas Ltd Σελίδα 23

24 Εικόνα Ο πρόσθετος άνω οπλισμός κατά x φροντίζουμε να καλύπτεται από περιοχές όπλισης με τη βοήθεια των ισοϋψών Εικόνα 6.25 Η συνολική απαίτηση σε άνω οπλισμό κατά x cubus Hellas Ltd Σελίδα 24

25 Εικόνα Ο πρόσθετος άνω οπλισμός κατά y φροντίζουμε να καλύπτεται από περιοχές όπλισης με τη βοήθεια των ισοϋψών Εικόνα 6.27 Ο έλεγχος διάτρησης γίνεται με την εισαγωγή πολυγώνου διάτρησης στο περίγραμμα των στύλων cubus Hellas Ltd Σελίδα 25

26 Εικόνα 6.28 Πολύγωνο διάτρησης, όπου φαίνεται και η θέση ελέγχου των διατμητικών τάσεων Εικόνα 6.29 Η ραβδοποίηση στο HOCH σύμφωνα με τις οδηγίες, όπου και ρυθμίζονται κατάλληλα τα μήκη αγκύρωσης των κάτω οπλισμών cubus Hellas Ltd Σελίδα 26

27 Εικόνα 6.30 Εικόνα 6.31 Υπολογισμός και ραβδοποίηση των οπλισμών των πλακολωρίδων. Οι πρόσθετοι άνω οπλισμοί, καλό είναι να τοποθετούνται σε πλάτος 20% του ανοίγματος, ώστε να εμφανίζονται πυκνότεροι πάνω από την κολώνα cubus Hellas Ltd Σελίδα 27

28 Εικόνα 6.32 Προετοιμασία σχεδίου, όπου οι οπλισμοί των πλακολωρίδων απλώς αναγράφονται στον ξυλότυπο Εικόνα 6.33 Αναπτύγματα των οπλισμών των πλακολωρίδων cubus Hellas Ltd Σελίδα 28

29 6.4 Πλάκα χωρίς δοκούς χωρίς πλακολωρίδες Εικόνα 6.34 Απαιτείται πρόσθετος οπλισμός κάτω κατά x. Ο χρήστης εισάγει οπλισμικές θέσεις στο CEDRUS σύμφωνα με τις ενδείξεις των ισοϋψών. Εικόνα 6.35 Ο οπλισμός άνω κατά x προκύπτει μετά την αφαίρεση του βασικού άνω, σύμφωνα με τις ισοϋψείς. Στις θέσεις αυτές απαιτείται να υπάρχουν οπλισμικές θέσεις. cubus Hellas Ltd Σελίδα 29

30 Εικόνα 6.36 Ο συνολικός απαιτούμενος άνω οπλισμός κατά x στις στηρίξεις Εικόνα Ο οπλισμός άνω κατά y προκύπτει μετά την αφαίρεση του βασικού άνω, σύμφωνα με τις ισοϋψείς. Στις θέσεις αυτές απαιτείται να υπάρχουν οπλισμικές θέσεις cubus Hellas Ltd Σελίδα 30

31 Εικόνα Ο συνολικός απαιτούμενος άνω οπλισμός κατά y στις στηρίξεις Εικόνα 6.39 Η ραβδοποίηση των άνω πρόσθετων και των κάτω πρόσθετων οπλισμών cubus Hellas Ltd Σελίδα 31

32 Εικόνα 6.40 Εικόνα 6.41 Η προετοιμασία του σχεδίου του ξυλοτύπου cubus Hellas Ltd Σελίδα 32

33 6.5 Πλάκα με πλαστικότυπους Για να υπολογιστεί η ευκαμψία των πλαστικοτύπων, δημιουργούμε μια διατομή στο FAGUS. Από τα στοιχεία της διατομής και υπολογίζουμε την ευκαμψία, την οποία εισάγουμε στο πλαίσιο των χαρακτηριστικών της ζώνης. Εικόνα 6.42 Εικόνα 6.43 Εικόνα 6.44 cubus Hellas Ltd Σελίδα 33

34 Βασική εκπαίδευση STATIK-5H, CEDRUS-5H Εικόνα 6.45 Η μέγιστη βύθιση είναι Εικόνα 6.46 Τρισδιάστατη απεικόνιση των παραμορφώσεων της πλάκας cubus Hellas Ltd Σελίδα 34

35 Εικόνα 6.47 Οι περιοχές με τους πλαστικότυπους οπλίζονται με βασικό κάτω οπλισμό Εικόνα 6.48 Απαιτείται πρόσθετος άνω οπλισμός στις στηρίξεις κατά x εγκάρσια προς τη δοκό cubus Hellas Ltd Σελίδα 35

36 Εικόνα 6.49 Ο συνολικός απαιτούμενος άνω οπλισμός κατά x στις στηρίξεις Εικόνα 6.50 Η απαίτηση σε πρόσθετο άνω οπλισμό κατά y cubus Hellas Ltd Σελίδα 36

37 Εικόνα 6.51 Ο συνολικός απαιτούμενος άνω οπλισμός κατά y στις στηρίξεις Εικόνα 6.52 Η ραβδοποίηση των οπλισμών στις νευρώσεις γίνεται κατάλληλα, ώστε να συνδυάζεται με τις αξονικές αποστάσεις cubus Hellas Ltd Σελίδα 37

38 Εικόνα 6.53 Η διαστασιολόγηση των massif περιοχών (δοκών) γίνεται στο menu διαστασιολόγησης δοκών του STATIK H, σύμφωνα με τις επιλεγόμενες διαμέτρους και αποστασείς Εικόνα 6.54 Προετοιμασία του σχεδίου του ξυλοτύπου, όπου οι οπλισμοί των δοκών απλά αναγράφονται cubus Hellas Ltd Σελίδα 38

39 Εικόνα 6.55 Εικόνα 6.56 Αναπτύγματα οπλισμών δοκών σε πλάκα με πλαστικότυπους cubus Hellas Ltd Σελίδα 39

40 Εικόνα Το σχέδιο του ξυλοτύπου, όπως προκύπτει από την αυτόματη εξαγωγή σχέδιων του STATIK H Εικόνα 6.58 cubus Hellas Ltd Σελίδα 40

41 Εικόνα 6.59 Τα αναπτύγματα οπλισμού των massif περιοχών (δοκοί), όπως προκύπτουν από την αυτόματη εξαγωγή σχεδίων του STATIK - H cubus Hellas Ltd Σελίδα 41
