Ενιαία ΜΠΚΕ Ελλάδας Παράρτημα Τεχνικά Σχέδια - Κατόψεις και Διαγράμματα Ροής

Transcript

1 και Διαγράμματα Ροής

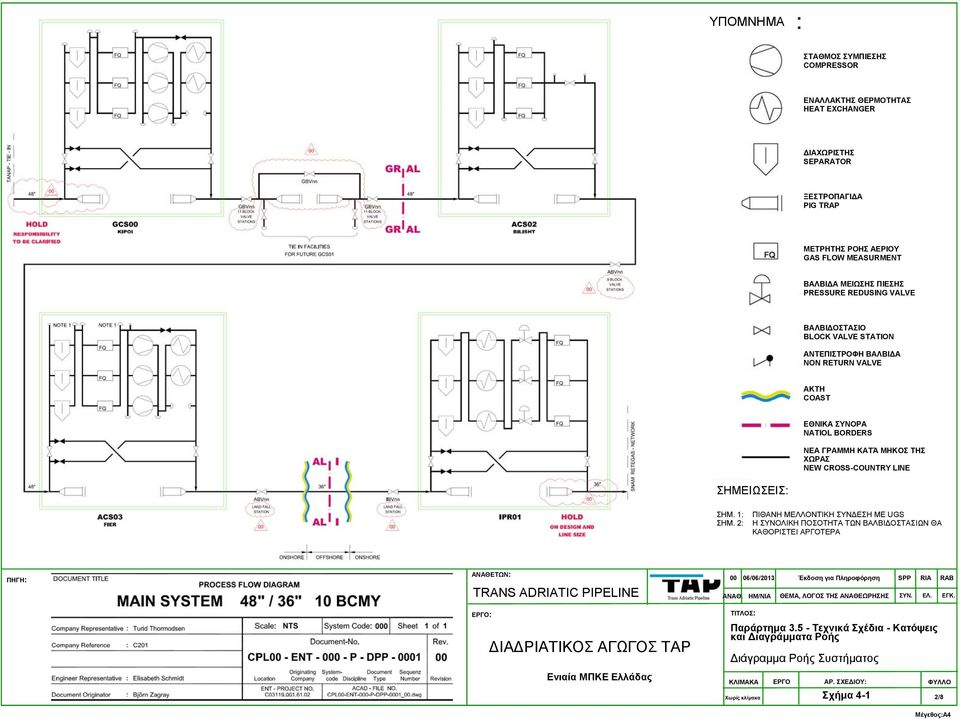

2 ΥΠΟΜΝΗΜΑ ΣΤΑΘΜΟΣ ΣΥΜΠΙΕΣΗΣ COMPRESSOR ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ HEAT EXCHANGER ΔΙΑΧΩΡΙΣΤΗΣ SEPARATOR ΞΕΣΤΡΟΠΑΓΙΔΑ PIG TRAP ΜΕΤΡΗΤΗΣ ΡΟΗΣ ΑΕΡΙΟΥ GAS FLOW MEASURMENT ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΠΙΕΣΗΣ PRESSURE REDUSING VALVE ΒΑΛΒΙΔΟΣΤΑΣΙΟ BLOCK VALVE STATION ΑΝΤΕΠΙΣΤΡΟΦΗ ΒΑΛΒΙΔΑ NON RETURN VALVE ΑΚΤΗ COAST ΕΘΝΙΚΑ ΣΥΝΟΡΑ NATIOL BORDERS ΝΕΑ ΓΡΑΜΜΗ ΚΑΤΆ ΜΗΚΟΣ ΤΗΣ ΧΩΡΑΣ NEW CROSS-COUNTRY LINE ΣΗΜΕΙΩΣΕΙΣ: ΣΗΜ. 1: ΠΙΘΑΝΗ ΜΕΛΛΟΝΤΙΚΗ ΣΥΝΔΕΣΗ ΜΕ UGS ΣΗΜ. 2: Η ΣΥΝΟΛΙΚΗ ΠΟΣΟΤΗΤΑ ΤΩΝ ΒΑΛΒΙΔΟΣΤΑΣΙΩΝ ΘΑ ΚΑΘΟΡΙΣΤΕΙ ΑΡΓΟΤΕΡΑ ΠΗΓΗ: ΑΝΑΘ. ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ Διάγραμμα Ροής Συστήματος ΚΛΙΜΑΚΑ ΕΡΓΟ ΑΡ. ΣΧΕΔΙΟΥ: ΣΥΝ. ΕΛ. ΕΓΚ. ΦΥΛΛΟ Χωρίς κλίμακα Σχήμα 4-1 2/8

3 ΠΗΓΗ: ENT (2012) Κτήρια Συμπιεστή Κτήριο Ψύξης Αέριο Φίλτρα Ξεστροπαγίδα Εξαέρωση / Κτήριο Έλεγχου Ελικοδρόμιο Νερό Πυρόσβεσης Κτήριο Συντήρησης Χώρος Στάθμευσης Φυλάκιο Συνεργείο / Βοηθητικό κτήριο ΑΝΑΘ ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝΤ. ΕΛΕΓ ΕΓΚ. Σταθμός Συμπίεσης GCS : 3D Ενδεικτική Διάταξη Χωρίς κλιμ. Σχήμα 4-2 3/8

4 Το σύστημα κλειδώματος θα αποφασιστεί αργότερα Η ακριβής θέση της θύρας θα αποφασιστεί επί τόπου Η θύρα θα έχει φορά ανοίγματος προς τα έξω Για περισσότερες διαστάσεις, δείτε το τυπικό σχέδιο Block Valve Station Dr.No GPL-ENT-110-F-DFT-0004 ΠΗΓΗ: CPL00-ENT-100-F-DFT-0005_0C ΑΝΑΘ. ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝ. ΕΛEX. ΕΓΚ. Κάτοψη Βαλβιδοστασίου και Λεπτομέρειες Περίφραξης ΚΛΙΜΑΚΑ ΕΡΓΟ ΑΡ. ΣΧΕΔΙΟΥ: ΦΥΛΛΟ Χωρίς κλίμακα Σχήμα /8

5 ΓΕΝΙΚΑ ΣΧΟΛΙΑ: ΟΛΕΣ ΟΙ ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΙΣ ΜΟΝΑΔΕΣ ΕΊΝΑΙ ΣΕ ΜΜ. ΛΙΣΤΑ ΤΜΗΜΑΤΩΝ: ΤΜΗΜΑ 1: ΧΑΛΙΚΙ ΤΕΛΙΚΗΣ ΕΠΙΦΑΝΕΙΑΣ ΜΕΓΕΘΟΥΣ 11 / 16, ΠΑΧΟΣ ΣΤΡΩΣΗΣ 0.05 M. ΤΜΗΜΑ 2: ΧΑΛΙΚΙ ΒΑΣΙΚΟΥ ΣΤΡΩΜΑΤΟΣ ΣΥΜΦΩΝΑ ΜΕ ZTVT- SoB-STB-86 ΜΕΓΕΘΟΣ 0 / 45, ΠΑΧΟΣ ΣΤΡΩΜΑΤΟΣ 0.3 M ΤΜΗΜΑ 3: ΣΤΡΩΜΑ ΠΡΟΣΤΑΣΙΑΣ ΠΑΓΟΥ; ΠΑΧΟΣ ΣΤΡΩΜΑΤΟΣ 0.4 M, ΣΤΗΝ ΕΠΙΦΑΝΕΙΑ ΥΠΑΡΧΕΙ DEFORMATION MODULE EV2 > 45 MN / M². IΤΜΗΜΑ 4: ΚΡΑΣΠΕΔΟ Πηγή: CPL00-ENT-122-F-DFT-0001_0C-- Access Road to Block Valve Station ΑΝΑΘ ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝΤ ΕΛΕΓ ΕΓΚ Δρόμος Πρόσβασης σε Βαλβιδοστάσια Χωρίς κλιμ. Σχήμα /8 Size:A4

6 ΠΗΓΗ: ENT (2013) ΑΝΑΘ ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝ. ΕΛΕΓ ΕΓΚ. Διάταξη Σταθμού Συμπίεσης GCS 00 Χωρις Κλιμ Σχήμα4-30 (α) 6/8

7 ΠΗΓΗ: ENT (2013) ΑΝΑΘ ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝ. ΕΛΕΓ ΕΓΚ. Διάταξη Σταθμού Συμπίεσης GCS01 Χωρίς Κλιμ Σχήμα 4-30 (β) 7/8

8 ΠΗΓΗ: ENT (2013) ΑΝΑΘ ΗΜ/ΝΙΑ ΘΕΜΑ, ΛΟΓΟΣ ΤΗΣ ΑΝΑΘΕΩΡΗΣΗΣ ΣΥΝΤ. ΕΛΕΓ ΕΓΚ Βασικά Διαγράμματα Ροής - Φάση λειτουργίας - Όρια Έργου - Σχηματική Απεικόνιση Χωρίς κλιμ Σχήμα /8 Size:A4

9 Trans Adriatic Pipeline AG Ελλάδα (Παράρτημα) 21 ος Όροφος, Πύργος Αθηνών, Λεωφόρος Μεσογείων 2-4, Αθήνα, Ελλάδα Τηλέφωνο: Fax: esia-comments@tap-ag.com Ημερομηνία 06/2013 Copyright Reserved: This document may not be copied, shown to or placed at the disposal of third parties without prior consent of TAP AG. The latest version of the document is registered in the TAP Project's Data abase. Με την επιφύλαξη παντός δικαιώματος: Απαγορεύεται η αντιγραφή του παρόντος εγγράφου, η επίδειξη του ή η διάθεση του σε τρίτους χωρίς την προηγούμενη συγκατάθεση της εταιρείας TAP AG. Η τελευταία έκδοση του εγγράφου έχει καταχωρηθεί στη βάση δεδομένωνν του Έργου ΤΑΡ.
