Προδιαγραφή ΕΗ/ ΝΕΜ-ΥΣ1. ΤΟΜΟΣ Ι Αναθεώρηση 2 ( ΝΕΜ-ΥΣ1.Ι-2)

Transcript

1 - 1 - Προδιαγραφή ΕΗ/ ΝΕΜ-ΥΣ1 ΤΟΜΟΣ Ι Αναθεώρηση 2 ( ΝΕΜ-ΥΣ1.Ι-2) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Υ/Σ ΜΕΤΑΦΟΡΑΣ 150 kv / M.T. ΥΠΑΙΘΡΙΟΥ ΤΥΠΟΥ Αθήνα, εκέµβριος 2004

2 -2- ΤΟΜΟΣ Ι ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 : ΚΕΦΑΛΑΙΟ 2 : ΚΕΦΑΛΑΙΟ 3 : ΚΕΦΑΛΑΙΟ 4 : ΚΕΦΑΛΑΙΟ 5 : ΚΕΦΑΛΑΙΟ 6 : ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ ΕΞΟΠΛΙΣΜΟΣ ΙΣΧΥΟΣ ΒΟΗΘΗΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΕΛΕΓΧΟΣ ΠΡΟΣΤΑΣΙΑ ΜΕΤΡΗΣΕΙΣ και ΕΠΙΤΗΡΗΣΗ ΣΥΣΤΗΜΑΤΑ ΓΕΙΩΣΗΣ ΣΥΣΤΗΜΑ ΑΝΤΙΚΕΡΑΥΝΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΚΑΙ ΣΥΝΤΟΝΙΣΜΟΣ ΜΟΝΩΣΕΩΝ ΚΕΦΑΛΑΙΟ 7 : ΚΕΦΑΛΑΙΟ 8 : ΚΕΦΑΛΑΙΟ 9 : ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΧΑΜΗΛΗΣΗ ΤΑΣΗΣ ΦΩΤΙΣΜΟΣ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ και ΚΛΙΜΑΤΙΣΜΟΥ ΚΕΦΑΛΑΙΟ 10 : ΠΥΡΑΣΦΑΛΕΙΑ ΚΕΦΑΛΑΙΟ 11 : ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ ΚΕΦΑΛΑΙΟ 12 : ΑΝΤΑΛΛΑΚΤΙΚΑ ΕΡΓΑΛΕΙΑ ΑΝΑΛΩΣΙΜΑ και ΧΗΜΙΚΑ ΚΕΦΑΛΑΙΟ 13 : ΟΚΙΜΕΣ ΚΕΦΑΛΑΙΟ 14 : ΕΡΓΑ ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ

3 -3- ΚΕΦΑΛΑΙΟ 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ ΠΕΡΙΕΧΟΜΕΝΑ 1. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ 1.1. ΓΕΝΙΚΑ 1.2. ΙΑΡΘΡΩΣΗ ΤΩΝ ΥΠΟΣΤΑΘΜΩΝ ΠΛΗΡΕΙΣ ΠΥΛΕΣ ΕΝΑΕΡΙΩΝ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ 150 kv ΠΛΗΡΕΙΣ ΠΥΛΕΣ ΚΑΛΩ ΙΑΚΩΝ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ 150 kv ΑΠΛΕΣ ΠΥΛΕΣ ΓΡΑΜΜΩΝ ΜΕΤΑΦΟΡΑΣ 150 KV ΠΥΛΕΣ 150 KV ΤΥΠΟΥ «ΤΑΠ» ΖΥΓΟΙ 150 kv ΠΥΛΕΣ ΙΑΣΥΝ ΕΣΗΣ ΖΥΓΩΝ ΓΙΑ Υ/Σ ΜΕ ΙΠΛΟΥΣ ΖΥΓΟΥΣ 150 kv ΠΥΛΕΣ Μ/Σ ΙΣΧΥΟΣ 150 kv / 21 kv ΠΥΛΕΣ 20 kv ΣΥΓΚΡΟΤΗΜΑΤΑ ΠΥΚΝΩΤΩΝ ΑΝΤΙΣΤΑΘΜΙΣΗΣ 20 KV ΣΥΓΚΡΟΤΗΜΑ ΒΟΗΘΗΤΙΚΩΝ ΠΑΡΟΧΩΝ Χ.Τ KΤΗΡΙΟ ΕΛΕΓΧΟΥ 1.3. ΣΥΝΘΕΣΗ ΤΩΝ ΥΠΟΣΤΑΘΜΩΝ 1.4. ΌΡΙΑ ΤΟΥ ΕΡΓΟΥ ΈΡΓΑ ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ Η/Μ ΕΞΟΠΛΙΣΜΟΣ ΙΣΧΥΟΣ ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΣΤΑΣΙΑΣ, ΕΛΕΓΧΟΥ, ΜΕΤΡΗΣΕΩΝ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑΣ Υ/Σ ME TA AΠOMAKΡYΣMENA KENTΡA ΕΛΕΓΧΟΥ ΣΥΝ ΕΣΕΙΣ ΜΕ ΤΑ ΙΚΤΥΑ ΤΗΣ ΠΕΡΙΟΧΗΣ ΛΟΙΠΕΣ ΥΠΟΧΡΕΩΣΕΙΣ 1.5. ΠΡΟΓΡΑΜΜΑ ΕΚΤΕΛΕΣΗΣ ΕΡΓΟΥ

4 -4-1. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ 1.1 ΓΕΝΙΚΑ Η παρούσα Τεχνική Περιγραφή καλύπτει το σχεδιασµό, την εκπόνηση όλων των απαιτουµένων λειτουργικών και κατασκευαστικών ηλεκτροµηχανολογικών µελετών, την προµήθεια όλου του απαραίτητου ηλεκτροµηχανολογικού εξοπλισµού, τη µελέτη και κατασκευή όλων των σχετικών έργων πολιτικού µηχανικού, την ανέγερση, την παραλαβή και τέλος την θέση σε λειτουργία Υ/Σ Μεταφοράς 150 /20 kv, υπαιθρίου τύπου. Το ειδικό αντικείµενου του Έργου (πλήθος και θέση Υ/Σ, διάρθρωση Υ/Σ, ειδικές απαιτήσεις και τεχνικά χαρακτηριστικά) περιγράφεται αναλυτικά στο Παράρτηµα Α του παρόντος Τόµου. Ο Ανάδοχος πρέπει να εξασφαλίσει την κατασκευαστική και λειτουργική συµβατότητα του Έργου που θα σχεδιάσει, µε τις υπάρχουσες δυνατότητες, απαιτήσεις και τυποποιήσεις της ΕΗ Α.Ε ΙΑΡΘΡΩΣΗ ΤΩΝ ΥΠΟΣΤΑΘΜΩΝ Στην ενότητα αυτή περιγράφονται τα επιµέρους λειτουργικά συγκροτήµατα εξοπλισµού που απαρτίζουν έναν Υ/Σ και καταγράφεται συνοπτικά ο εξοπλισµός κάθε συγκροτήµατος. Οι προς κατασκευή Υ/Σ απαρτίζονται από συνδυασµό των τµηµάτων αυτών, σύµφωνα µε τα προβλεπόµενα στο Παράρτηµα Α του παρόντος Τόµου Πλήρεις πύλες εναέριων Γραµµών Μεταφοράς 150 kv Περιλαµβάνουν: - Έναν τριπολικό (3Ρ) διακόπτη (A/ ) 170 kv, 1200 Α, 31,5 kα. - Έναν χειροκίνητο 3Ρ αποζεύκτη (Α/Ζ) γραµµής 150 kv µε γειωτή, 1200 Α. - Έναν ανά ζυγό 150 kv, ηλεκτροκίνητο 3Ρ αποζεύκτη (Α/Ζ) ζυγών, 1200 A. - Tρείς Μ/Σ εντάσεως 150 kv, /1-1-1 Α. - Tρείς επαγωγικούς Μ/Σ τάσεως, / 3 : 120/ 3-120/ 3-120/ 3 V. - Mία κυµατοπαγίδα για σύστηµα 150 kv - Έναν πυκνωτή ζεύξεως για σύστηµα 150 kv. - Συσκευές και συστήµατα επιτήρησης, προστασίας, ελέγχου και µετρήσεων. - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού. - Τα απαιτούµενα ικριώµατα προσδεσης της Γ.Μ. 150 kv Πλήρεις πύλες καλωδιακών Γραµµών Μεταφοράς 150 kv Περιλαµβάνουν: - Έναν τριπολικό (3Ρ) διακόπτη (A/ ) 170 kv, 1200 Α, 31,5 kα. - Έναν χειροκίνητο 3Ρ αποζεύκτη (Α/Ζ) γραµµής 150 kv µε γειωτή, 1200 Α. - Έναν ανά ζυγό 150 kv, ηλεκτροκίνητο 3Ρ αποζεύκτη (Α/Ζ) ζυγών, 1200 A. - Tρείς Μ/Σ εντάσεως 150 kv, /1-1-1 Α.

5 -5- - Tρείς επαγωγικούς Μ/Σ τάσεως, / 3 : 120/ 3-120/ 3-120/ 3 V. - Tρία αλεξικέραυνα 150 kv οξειδίων µετάλλων, χωρίς διάκενα. - Συσκευές και συστήµατα επιτήρησης, προστασίας, ελέγχου και µετρήσεων. - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού. Στην διάταξη της εν λόγω πύλης, ο Ανάδοχος θα προβλέψει επαρκή χώρο (µεταξύ χειροκίνητου Α/Ζ και αλεξικεραύνου, σύµφωνα µε το σχέδιο προβλεπόµενης ανάπτυξης του Υ/Σ) για την εγκατάσταση από την ΕΗ Α.Ε., των ακροκιβωτίων των καλωδίων Υ.Τ Απλές πύλες Γραµµών Μεταφοράς 150 kv Περιλαµβάνουν: - Έναν χειροκίνητο 3Ρ αποζεύκτη (Α/Ζ) γραµµής 150 kv µε γειωτή, 1200 Α. - Mία κυµατοπαγίδα - Έναν πυκνωτή ζεύξεως. - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού. - Τα απαιτούµενα ικριώµατα προσδεσης της Γ.Μ. 150 kv. Όταν σε έναν Υ/Σ προβλέπεται κατασκευή απλών πυλών, αυτές θα κατασκευάζονται πάντα µε πρόβλεψη για µετατροπή τους σε πλήρεις, µε τέτοιον τρόπο ώστε να ελαχιστοποιούνται οι εργασίες και οι χρόνοι διακοπής λειτουργίας του Υ/Σ, που θα απαιτηθούν για αυτήν τη µετατροπή. Συγκεκριµένα, µία απλή πύλη θα χωροθετείται και θα σχεδιάζεται, λαµβάνοντας υπόψη την εγκατάσταση του µελλοντικού εξοπλισµού της πλήρους ανάπτυξης ως εξής: τοποθέτηση στην παρούσα φάση, µονωτήρων στήριξης στις θέσεις µελλοντικής εγκατάστασης του Μ/Σ έντασης και του Μ/Σ τάσης της πύλης. κατάλληλη τοποθέτηση, στην παρούσα φάση, των υπολοίπων µονωτήρων στήριξης, ώστε να µην παρεµποδίζεται η µελλοντική εγκατάσταση του ιακόπτη Υ.Τ. και του/των Αποζεύκτη/ων Ζυγών Υ.Τ. της πύλης Πύλες τύπου «ΤΑΠ» Γραµµών Μεταφοράς 150 kv Περιλαµβάνουν: - Mία κυµατοπαγίδα - Εναν πυκνωτή ζεύξεως - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού Ζυγοί 150 kv Περιλαµβάνουν : - ιάταξη ζυγών 150 kv (απλοί ή διπλοί ζυγοί), όπως αυτή εµφανίζεται στο σχέδιο προβλεπόµενης ανάπτυξης του Υ/Σ. - Tρείς επαγωγικούς Μ/Σ τάσης ανά Ζυγό, / 3 : 120/ 3-120/ 3-120/ 3 V - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού.

6 Πύλες διασύνδεσης ζυγών για Υ/Σ µε διπλούς ζυγούς 150 kv Περιλαµβάνουν : - Έναν 3Ρ διακόπτη 170 kv, 2000 Α, 31,5 ka. - ύο 3Ρ ηλεκτροκίνητους Α/Ζ ζυγών, 150 ΚV, 2000 Α. - Τρεις Μ/Σ εντάσεως 150 kv, /1-1-1Α. - Συσκευές και συστήµατα, επιτήρησης προστασίας ελέγχου και µετρήσεων. - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού Πύλες Μ/Σ ισχύος 150 kv / 21 kv Περιλαµβάνουν : - Έναν Μ/Σ 150 kv/21 kv ισχύος (40/50 MVA ή 20/25 MVA) και συνδεσµολογίας, όπως προδιαγράφεται κατά περίπτωση ανά Υποσταθµό. - Έναν 3Ρ διακόπτη 170 kv, 1200 Α, 31,5 ka. - Έναν ανά ζυγό 150 kv, ηλεκτροκίνητο 3Ρ Α/Ζ ζυγών 150 kv, 1200 Α. - Τρεις Μ/Σ έντασης 150 kv, /1-1-1 Α. - Τρία Αλεξικέραυνα 150 kv για προστασία του Μ/Σ από υπερτάσεις στην πλευρά 150 kv, εφόσον αποδειχθούν απαραίτητα από κατάλληλη µελέτη υπερτάσεων και συνεργασίας µονώσεων που θα πρέπει να εκπονήσει ο Ανάδοχος του Έργου. - Τρία Αλεξικέραυνα 20 kv για προστασία του Μ/Σ από υπερτάσεις. - Τρεις Μ/Σ εγχύσεως παλµού ελέγχου µετρητών διπλού τιµολογίου. - Έναν Μ/Σ εσωτερικής υπηρεσίας 20/0.4 kv, απαραίτητο για την εξασφάλιση βοηθητικής ισχύος για τις λειτουργίες του Υ/Σ, ισχύος τουλάχιστον 150 kva. - Μια αντίσταση γειώσεως ουδετέρου κόµβου του Μ/Σ ισχύος, 12 Ω, 20 kv. - Έναν Α/Ζ 20 kv για άµεση γείωση του ουδετέρου κόµβου του Μ/Σ Ισχύος και έναν Α/Ζ 20 kv για γείωση του ουδετέρου κόµβου µέσω της αντίστασης. - Συσκευές και συστήµατα επιτήρησης προστασίας ελέγχου και µετρήσεων. - Τα απαιτούµενα ικριώµατα στήριξης του ως άνω υπαίθριου εξοπλισµού Πύλες 20 kv Θα αναπτυχθούν µέσα σε κλειστούς µεταλλοεπενδυµένους πίνακες που θα εγκατασταθούν εντός του κτηρίου. ιακρίνονται σε : Πύλες 20 kv εισόδου από Μ/Σ (TM) Πύλες 20 kv αναχωρήσεων εναέριων γραµµών ιανοµής (OLM) Πύλες 20 kv αναχωρήσεων υπόγειων γραµµών ιανοµής (ULM) Πύλες διασύνδεσης ζυγών 20 kv (BSM) Πύλες πυκνωτών αντιστάθµισης 20 kv (CM) Πύλες 20 kv σύνδεσης ανεξάρτητου Παραγωγού (IPPM)

7 Συγκροτήµατα πυκνωτών αντιστάθµισης 20 kv Περιλαµβάνουν : - Βαθµωτά συγκροτήµατα πυκνωτών 20 kv, παράλληλης σύνδεσης, 4 MVar ανά βαθµίδα, συνολικής ισχύος σύµφωνα µε τα προβλεπόµενα στο Παράρτηµα Α του παρόντος Τόµου. Τα τεχνικά χαρακτηριστικά του συγκροτήµατος πυκνωτών θα ικανοποιούν τις απαιτήσεις της προδιαγραφής TD ιακόπτες για ζεύξη/απόζευξη πυκνωτών σύµφωνα µε τα προβλεπόµενα στην προδιαγραφή TD Αυτεπαγωγές ξηρού τύπου απόσβεσης ρευµάτων ηλέκτρισης πυκνωτών 20 kv, 150 A σύµφωνα µε τα προβλεπόµενα στην προδιαγραφή TD Συγκρότηµα βοηθητικών παροχών Χ.Τ. Περιλαµβάνουν : - Ένα συγκρότηµα συσσωρευτών 110 V - Έναν φορτιστή 110 V - Πίνακες διανοµής συνεχούς ρεύµατος (Σ.Ρ.) όπως περιγράφονται στα σχετικά κεφάλαια της προδιαγραφής. - Πίνακες διανοµής εναλλασσόµενου ρεύµατος (Ε.Ρ.) όπως περιγράφονται στα σχετικά κεφάλαια της προδιαγραφής Kτήριο Ελέγχου Οι διαστάσεις του Κτηρίου Ελέγχου που θα κατασκευαστεί από τον Ανάδοχο, καθορίζονται για κάθε Υ/Σ στο Παράρτηµα Α, ενώ η προτεινόµενη διάταξη αιθουσών και το είδος των προβλεπόµενων χώρων εµφανίζονται στα σχέδια ενδεικτικών κατόψεων του Κτηρίου Ελέγχου, ΝΕΜ ΣΚ 1028 (κτήριο 30 m x 13 m) και ΝΕΜ-ΣΚ-1035 (κτήριο 43 m x 13 m). Σε περίπτωση που η µελλοντική ανάπτυξη του Υ/Σ προβλέπει κτήριο µεγαλύτερων διαστάσεων από αυτό της παρούσας φάσης, ο Ανάδοχος θα πρέπει να το κατασκευάσει µε τέτοιο τρόπο (διάταξη, χωροθέτηση αιθουσών, πεζοδρόµηση κ.λ.π.) ώστε να διευκολύνει πλήρως την µελλοντική επεκτασιµότητα του, σύµφωνα µε τις υποδείξεις της ΕΗ Α.Ε. 1.3 ΣΥΝΘΕΣΗ ΤΩΝ Υ/Σ Στους υπό κατασκευή Υ/Σ διακρίνονται δύο στάδια κατασκευής. Το αρχικό στάδιο αναφέρεται στις τρέχουσες απαιτήσεις και το τελικό στάδιο στις προβλεπόµενες µελλοντικές απαιτήσεις. Οι υποχρεώσεις του Αναδόχου περιορίζονται στην κατασκευή µόνον του αρχικού σταδίου, αλλά θα πρέπει να προβλέψει την διαµόρφωση των διατάξεων και των λειτουργικών σχηµάτων των Υ/Σ κατά τρόπο, που να επιτρέπει την ευχερή µελλοντική επέκταση τους µέχρι το τελικό στάδιο, ώστε να ελαχιστοποιούνται οι εργασίες και οι χρόνοι που θα απαιτηθούν για αυτήν τη µετατροπή. Για το λόγο αυτό, στους πίνακες σύνθεσης των Υ/Σ που περιλαµβάνονται στο Παράρτηµα Α του παρόντος Τόµου περιγράφονται τόσο το αρχικό όσο και το τελικό στάδιο ανάπτυξης των Υ/Σ.

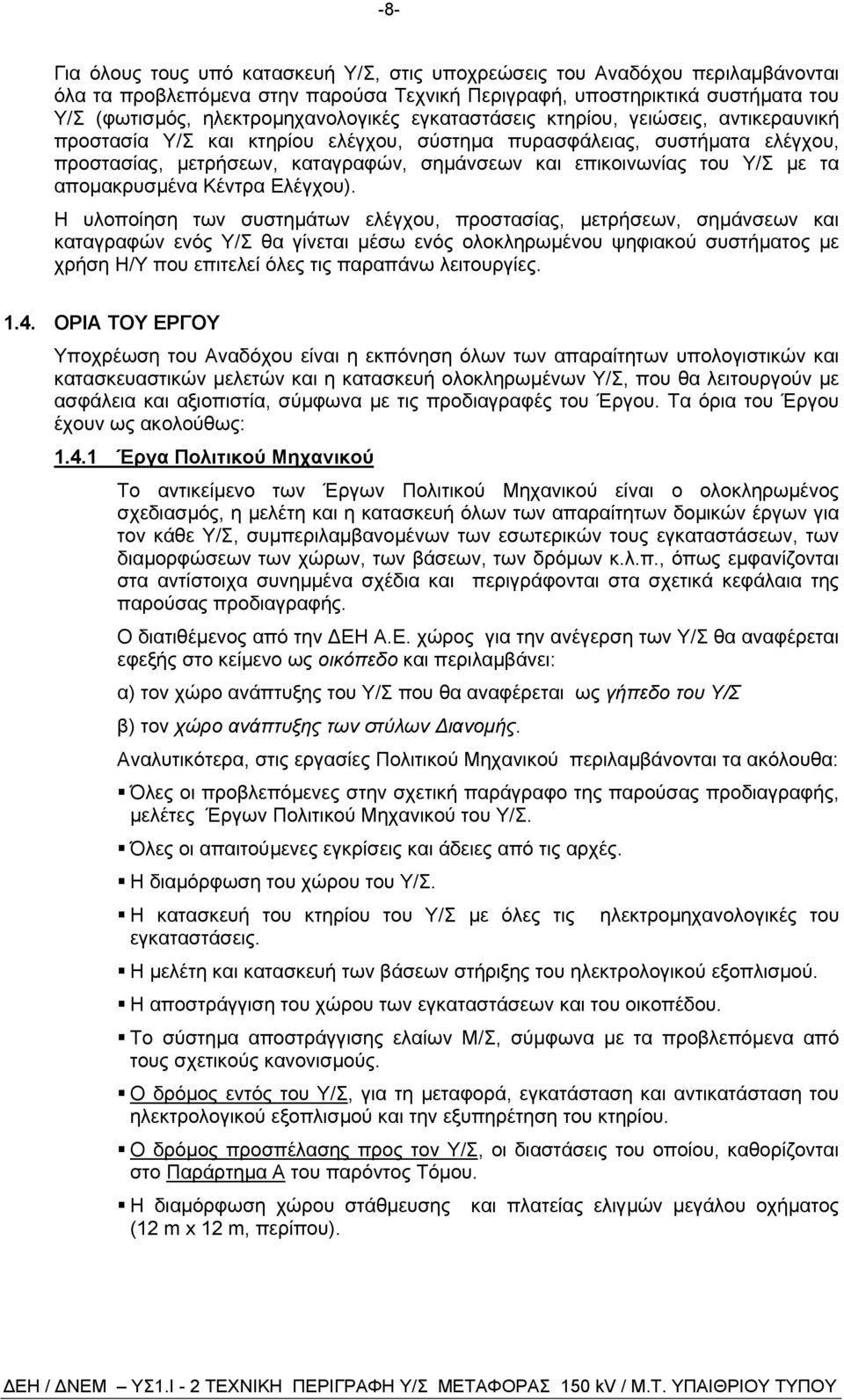

8 -8- Για όλους τους υπό κατασκευή Υ/Σ, στις υποχρεώσεις του Αναδόχου περιλαµβάνονται όλα τα προβλεπόµενα στην παρούσα Τεχνική Περιγραφή, υποστηρικτικά συστήµατα του Υ/Σ (φωτισµός, ηλεκτροµηχανολογικές εγκαταστάσεις κτηρίου, γειώσεις, αντικεραυνική προστασία Υ/Σ και κτηρίου ελέγχου, σύστηµα πυρασφάλειας, συστήµατα ελέγχου, προστασίας, µετρήσεων, καταγραφών, σηµάνσεων και επικοινωνίας του Υ/Σ µε τα αποµακρυσµένα Κέντρα Ελέγχου). Η υλοποίηση των συστηµάτων ελέγχου, προστασίας, µετρήσεων, σηµάνσεων και καταγραφών ενός Υ/Σ θα γίνεται µέσω ενός ολοκληρωµένου ψηφιακού συστήµατος µε χρήση Η/Υ που επιτελεί όλες τις παραπάνω λειτουργίες ΟΡΙΑ ΤΟΥ ΕΡΓΟΥ Υποχρέωση του Αναδόχου είναι η εκπόνηση όλων των απαραίτητων υπολογιστικών και κατασκευαστικών µελετών και η κατασκευή ολοκληρωµένων Υ/Σ, που θα λειτουργούν µε ασφάλεια και αξιοπιστία, σύµφωνα µε τις προδιαγραφές του Έργου. Τα όρια του Έργου έχουν ως ακολούθως: Έργα Πολιτικού Μηχανικού Το αντικείµενο των Έργων Πολιτικού Μηχανικού είναι ο ολοκληρωµένος σχεδιασµός, η µελέτη και η κατασκευή όλων των απαραίτητων δοµικών έργων για τον κάθε Υ/Σ, συµπεριλαµβανοµένων των εσωτερικών τους εγκαταστάσεων, των διαµορφώσεων των χώρων, των βάσεων, των δρόµων κ.λ.π., όπως εµφανίζονται στα αντίστοιχα συνηµµένα σχέδια και περιγράφονται στα σχετικά κεφάλαια της παρούσας προδιαγραφής. Ο διατιθέµενος από την ΕΗ Α.Ε. χώρος για την ανέγερση των Υ/Σ θα αναφέρεται εφεξής στο κείµενο ως οικόπεδο και περιλαµβάνει: α) τον χώρο ανάπτυξης του Υ/Σ που θα αναφέρεται ως γήπεδο του Υ/Σ β) τον χώρο ανάπτυξης των στύλων ιανοµής. Αναλυτικότερα, στις εργασίες Πολιτικού Μηχανικού περιλαµβάνονται τα ακόλουθα: Όλες οι προβλεπόµενες στην σχετική παράγραφο της παρούσας προδιαγραφής, µελέτες Έργων Πολιτικού Μηχανικού του Υ/Σ. Όλες οι απαιτούµενες εγκρίσεις και άδειες από τις αρχές. Η διαµόρφωση του χώρου του Υ/Σ. Η κατασκευή του κτηρίου του Υ/Σ µε όλες τις εγκαταστάσεις. ηλεκτροµηχανολογικές του Η µελέτη και κατασκευή των βάσεων στήριξης του ηλεκτρολογικού εξοπλισµού. Η αποστράγγιση του χώρου των εγκαταστάσεων και του οικοπέδου. Το σύστηµα αποστράγγισης ελαίων Μ/Σ, σύµφωνα µε τα προβλεπόµενα από τους σχετικούς κανονισµούς. Ο δρόµος εντός του Υ/Σ, για τη µεταφορά, εγκατάσταση και αντικατάσταση του ηλεκτρολογικού εξοπλισµού και την εξυπηρέτηση του κτηρίου. Ο δρόµος προσπέλασης προς τον Υ/Σ, οι διαστάσεις του οποίου, καθορίζονται στο Παράρτηµα Α του παρόντος Τόµου. Η διαµόρφωση χώρου στάθµευσης (12 m x 12 m, περίπου). και πλατείας ελιγµών µεγάλου οχήµατος

9 -9- Οι σχάρες και τα κανάλια καλωδίων εντός και εκτός του κτηρίου του Υ/Σ για όλες τις απαιτούµενες οδεύσεις καλωδίων, συµπεριλαµβανοµένων και των οδεύσεων προς εξοπλισµό που θα χορηγήσει η ΕΗ Α.Ε. Οποιαδήποτε χαντάκια, κανάλια και σήραγγες απαιτηθούν, θα κατασκευαστούν από τον Ανάδοχο. Ο Ανάδοχος πρέπει να εξασφαλίσει ότι η διάταξη του κτηρίου, οι διαδροµές των καλωδίων και των σωληνώσεων ή οποιοδήποτε έργο πολιτικού µηχανικού περιλαµβάνεται στο Έργο δεν θα επιφέρει είσοδο ή συσσώρευση νερού σε οποιαδήποτε περιοχή και κυρίως, όπου είναι εγκατεστηµένος ηλεκτρολογικός και µηχανολογικός εξοπλισµός ή διατάξεις ελέγχου και οργάνων. Όλο το σύστηµα χαντακιών, καναλιών και σηράγγων θα πρέπει να µελετηθεί και κατασκευαστεί µε κατάλληλες κλίσεις, ώστε τα τυχόν εισερχόµενα νερά να διοχετεύονται σε ειδικά φρεάτια αποστράγγισης, καταλλήλου µεγέθους και εφοδιασµένα µε αυτόµατο σύστηµα εκκένωσης. Τα παραπάνω θα πρέπει να αποδεικνύονται από κατάλληλη µελέτη αποστράγγισης. Το κανάλι αποστράγγισης στην πίσω πλευρά του κτηρίου Ελέγχου και καθόλο το µήκος της, στις θέσεις εξόδου των καλωδιακών αναχωρήσεων 20 kv, για αποφυγή συγκέντρωσης υδάτων και εισροής τους στο κτήριο. Οι εργασίες χαλικόστρωσης σύµφωνα µε τη µελέτη γείωσης. Οι περιφράξεις του οικοπέδου του Υ/Σ (η κύρια περίφραξη στα όρια του γηπέδου του Υ/Σ και η απλή περίφραξη στον χώρο ανάπτυξης στύλων ιανοµής). Η δενδροφύτευση των Υ/Σ εφόσον και όπως απαιτείται, από την αντίστοιχη περιβαλλοντική µελέτη που έχει εκπονηθεί για τον κάθε Υ/Σ καθώς και η εγκατάσταση συστήµατος αυτοµάτου ποτίσµατος. Όλες οι προσωρινές εργοταξιακές εγκαταστάσεις. Οι λεπτοµέρειες για τα παραπάνω Ε.Π.Μ. αναφέρονται στο Κεφάλαιο 14 του παρόντος Τόµου Η/Μ εξοπλισµός ισχύος Το Έργο περιλαµβάνει την προµήθεια, µεταφορά, εγκατάσταση, δοκιµή και θέση σε λειτουργία όλου του εξοπλισµού που απαιτείται για κάθε Υ/Σ 150/20 kv. Συγκεκριµένα, το Έργο εκτείνεται από τα ικριώµατα πρόσδεσης των Γ.Μ. 150 kv έως τις εξόδους των πινάκων των αναχωρήσεων ιανοµής 20 kv. Σχετικά µε τις αναχωρήσεις ιανοµής 20 kv, οι υποχρεώσεις του Αναδόχου περιλαµβάνουν την προµήθεια και την εγκατάσταση των ακροκεφαλών των καλωδίων, το είδος των οποίων θα καθορισθεί από την ΕΗ Α.Ε., καθώς και την κατασκευή του καναλιού όδευσης των καλωδίων αναχωρήσεων ιανοµής 20 kv, σύµφωνα µε τα προβλεπόµενα στα σχέδια του Τόµου IV. Η προµήθεια και εγκατάσταση των καλωδίων αναχωρήσεων ιανοµής 20 kv από τους πίνακες 20 kv µέχρι τους τερµατικούς στύλους ιανοµής, αποτελεί υποχρέωση της ΕΗ Α.Ε. Τα ως άνω καλώδια είναι, ως επί το πλείστον, µονοπολικά, αλουµινίου, XLPE, διατοµής 240 mm 2, ο τελικός τύπος ωστόσο, θα επιβεβαιώνεται από την ΕΗ κατά την φάση εκπόνησης της σχετικής µελέτης από τον Ανάδοχο. Σηµειώνεται ότι η εγκατάσταση των ακροκεφαλών των καλωδίων θα γίνει από τον Ανάδοχο σε όσα καλώδια έχουν ήδη εγκατασταθεί από την ΕΗ Α.Ε. έως την ηµεροµηνία της πλήρους ηλέκτρισης του κάθε Υ/Σ (συµπεριλαµβανοµένων και των Ζυγών 20 kv). Η εγκατάσταση ακροκεφαλών στα λοιπά (µελλοντικά) καλώδια αποτελεί υποχρέωση της ΕΗ Α.Ε.

10 -10- Στην πλευρά 150 kv, στις υποχρεώσεις του Αναδόχου περιλαµβάνονται και τα ικριώµατα πρόσδεσης των Γραµµών Μεταφοράς, τα οποία θα µελετηθούν και κατασκευαστούν από τον Ανάδοχο, σύµφωνα µε τα προβλεπόµενα στις παραγράφους 2.7 και 3.23 του παρόντος Τόµου. Οι Γραµµές Μεταφοράς, ως επί το πλείστον, απαρτίζονται από πολύκλωνους αγωγούς Αλουµινίου µε κατάλληλη χαλύβδινη µηχανική ενίσχυση (ACSR), διαµέτρου 25,04 mm ή 18,38 mm ανάλογα τον τύπο της γραµµής, ωστόσο, ο τελικός τύπος του αγωγού θα επιβεβαιώνεται από την ΕΗ, κατά την φάση εκπόνησης της σχετικής µελέτης από τον Ανάδοχο. Η σύνδεση των Γραµµών Μεταφοράς 150 kv καθώς και οι συνδέσεις των καθόδων από τις Γραµµές Μεταφοράς στους αντίστοιχους ακροδέκτες του εξοπλισµού θα γίνουν από την ΕΗ Α.Ε. Στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η προµήθεια των καθόδων σύνδεσης, των σχετικών σφιγκτήρων για την σύνδεση των καθόδων στην Γραµµή Μεταφοράς και τον εξοπλισµό καθώς και τα υλικά πρόσδεσης της Γραµµής Μεταφοράς στο τερµατικό ικρίωµα του Υ/Σ Εξοπλισµός Προστασίας, Ελέγχου, Μετρήσεων και Επικοινωνίας του Υ/Σ µε τα αποµακρυσµένα κέντρα ελέγχου Υποχρέωση του Αναδόχου είναι η µελέτη και κατασκευή ενός ολοκληρωµένου συστήµατος ελέγχου, προστασίας και µετρήσεων για κάθε Υ/Σ, το οποίο θα είναι σε πλήρη συµφωνία µε τις απαιτήσεις της παρούσας προδιαγραφής. Ο τρόπος υλοποίησης (συµβατικό ή ψηφιακό σύστηµα) καθορίζεται ανά Υ/Σ στο Παράρτηµα Α. Ο έλεγχος του εξοπλισµού του Υ/Σ θα µπορεί να πραγµατοποιείται από τα παρακάτω ιεραρχικά επίπεδα: α) Τοπικά από χειριστήρια επί του εξοπλισµού (µηχανικοί ή ηλεκτρικοί χειρισµοί π.χ. κοµβία, µανιβέλες, χειριστήρια). β) Από το επίπεδο ελέγχου πύλης (µονάδες ελέγχου πύλης 150 kv και 20 kv). γ) Από το επίπεδο κεντρικού ελέγχου του Υ/Σ (οθόνη Η/Υ ή Πίνακας/Μιµικό διάγραµµα ελέγχου και ενδείξεων). δ) Από τα αποµακρυσµένα κέντρα επιτήρησης, εκτός του Υ/Σ, µέσω τηλεµεταβιβαζόµενων εντολών και συγκεκριµένα : από το Κέντρο Ελέγχου Ενέργειας (ΚΕΕ) που αποτελεί κεντρική θέση ελέγχου του συστήµατος Μεταφοράς. από τα Περιφερειακά Κέντρα ιανοµής (ΠΚ ) που αποτελούν τις κεντρικές θέσεις ελέγχου του δικτύου ιανοµής. Οι επιµέρους απαιτήσεις για την σωστή συνεργασία του Υ/Σ µε τα προαναφερόµενα Κέντρα Ελέγχου προδιαγράφονται στις αντίστοιχες παραγράφους του Κεφαλαίου 4 του παρόντος Τόµου. Ο απαιτούµενος εξοπλισµός επικοινωνίας µε τα συστήµατα SCADA, στα αποµακρυσµένα κέντρα ελέγχου θα χορηγηθεί από την ΕΗ Α.Ε. Υποχρέωση του Αναδόχου είναι η πρόβλεψη χώρου εντός του κτηρίου Υ/Σ για την εγκατάσταση αυτού του εξοπλισµού καθώς και η µελέτη, κατασκευή και εγκατάσταση πινάκων προσαρµογής (ΙD, IR και TDB). Η ΕΗ Α.Ε. θα εγκαταστήσει επιπρόσθετα, στην αίθουσα συσσωρευτών, συστοιχία συσσωρευτών 48 V DC και φορτιστή για το σύστηµα SCADA της Μεταφοράς. Υποχρέωση του Αναδόχου είναι η πρόβλεψη χώρου, η εξασφάλιση των απαιτούµενων παροχών από τους πίνακες Χ.Τ. και η

11 -11- κατασκευή των οδεύσεων των καλωδίων σύνδεσης του παραπάνω εξοπλισµού Συνδέσεις µε τα δίκτυα της περιοχής Ο Ανάδοχος είναι υποχρεωµένος να συνδεθεί µε τα δίκτυα της περιοχής (ύδρευσης, αποχέτευσης, τηλεφωνικό κλπ.) προκειµένου να εξασφαλίσει τις απαραίτητες παροχές για τη σωστή λειτουργία του Υ/Σ. Όλες οι συνδέσεις µε τα δίκτυα της περιοχής (ύδρευση, αποχέτευση, τηλεφωνικό δίκτυο κλπ.), που περιλαµβάνονται στις υποχρεώσεις του Αναδόχου, αφορούν στις διαδροµές, στα υλικά και στις εργασίες µέχρι τα όρια του οικοπέδου του Υ/Σ. Σχετικά µε την αποχέτευση τoυ κτηρίου του Υ/Σ, σε περίπτωση που δεν είναι εφικτή η σύνδεση µε παρακείµενο δίκτυο, προβλέπεται η κατασκευή συστήµατος βόθρων (σηπτικού και απορροφητικού), σύµφωνα µε τα προβλεπόµενα από τις κατά τόπους πολεοδοµικές διατάξεις. Σχετικά µε την ύδρευση του Υ/Σ, θα κατασκευαστεί δεξαµενή νερού, κατάλληλων διαστάσεων η οποία σε συνδυασµό µε πτην εγκατάσταση πιεστικού συγκροτήµατος θα εξασφαλίζει σταθερή πίεση για την υδροδότηση του Υ/Σ. Η δεξαµενή θα τροφοδοτείται από το δίκτυο ύδρευσης της περιοχής. Στις υποχρεώσεις του Αναδόχου περιλαµβάνεται και η κατασκευή του τµήµατος δικτύου ύδρευσης από την δεξαµενή έως τον µετρητή, ο οποίος θα εγκατασταθεί σε θέση που θα υποδειχθεί από την Επίβλεψη. Σε περίπτωση εγκατάστασης από τις αρµόδιες υπηρεσίες του ήµου, µεταλλικής σωλήνωσης ύδρευσης, στις υποχρεώσεις του Αναδόχου περιλαµβάνεται η αποµόνωση της εν λόγω σωλήνωσης από το δίκτυο γείωσης του Υ/Σ, µε εγκατάσταση παρεµβαλόµενου πλαστικού τµήµατος σωλήνωσης, το οποίο θα έχει µήκος απόµάκρυνσης από τον πλέγµα γείωση του Υ/Σ τουλάχιστον 10 m, ώστε να αποφεύγεται η ανύψωση του δυναµικού εδάφους και η µεταφορά επικίνδυνων τάσεων επαφής σε αποµακρυσµένες από τον Υ/Σ θέσεις. Σχετικά µε την τηλεφωνική σύνδεση τoυ Υ/Σ µε το δίκτυο του ΟΤΕ, ο Ανάδοχος υποχρεούται να φέρει τα τηλεφωνικά καλώδια µέσα σε υπόγειο εγκιβωτισµένο σωλήνα PVC, από το κτήριο του Υ/Σ µέχρι τα όρια του οικοπέδου του Υ/Σ, σε σηµείο που θα του υποδειχθεί επί τόπου του Εργου από την Επίβλεψη. Σχετικά µε την εξασφάλιση της βοηθητικής παροχής από το δίκτυο της ΕΗ/ ιανοµής για την τροφοδότηση των φορτίων του Υ/Σ, οι υποχρεώσεις του Αναδόχου περιλαµβάνουν την προµήθεια και εγκατάσταση του καλωδίου σύνδεσης από τον Μ/Σ ιανοµής έως τον γενικό Πίνακα Ε.Ρ. καθώς και την κατασκευή, σε θέση που θα υποδειχθεί από την Επίβλεψη, βάσης τοποθέτησης Μετρητή Ενέργειας για την ως άνω παροχή Λοιπές Υποχρεώσεις Όλες οι έρευνες, οι απαραίτητες για τη διαπίστωση των χαρακτηριστικών και τον προσδιορισµό δεδοµένων που απαιτούνται για τον σωστό σχεδιασµό και µελέτη του Έργου, εντάσσονται στις υποχρεώσεις του Αναδόχου (γεωτεχνική έρευνα για τη σωστή έδραση και στατική επάρκεια των κατασκευών σε µόνιµες αλλά και σε σεισµικές καταπονήσεις, διερευνήσεις ηλεκτρικών χαρακτηριστικών εδάφους, ιδιαίτερες κλιµατολογικές συνθήκες της περιοχής κ.λ.π.). Επίσης στις υποχρεώσεις του Αναδόχου εντάσσεται η λήψη των απαιτουµένων αδειών από τις αρµόδιες αρχές για την κατασκευή του Έργου (π.χ. οικοδοµικές άδειες).

12 -12- Τέλος, στις υποχρεώσεις του Αναδόχου συµπεριλαµβάνεται η πλήρης συµµόρφωση και υλοποίηση των περιβαλλοντικών όρων, σύµφωνα µε τις αντίστοιχες εγκρίσεις των αρµοδίων αρχών, όπως παρουσιάζονται στην απόφαση έγκρισης περιβαλλοντικών όρων, η οποία έχει εξασφαλιστεί από την ΕΗ Α.Ε ΠΡΟΓΡΑΜΜΑ ΕΚΤΕΛΕΣΗΣ ΕΡΓΟΥ Στο πρόγραµµα εκτέλεσης Έργου που θα υποβάλλει ο Ανάδοχος, σύµφωνα µε τα προβλεπόµενα στο Εµπορικό Τεύχος της Σύµβασης, περιλαµβάνονται το χρονοδιάγραµµα του Έργου και το επιµέρους αναλυτικό χρονοδιάγραµµα υποβολής µελετών και σχεδίων του Έργου. Το χρονοδιάγραµµα του Έργου θα καλύπτει µε πληρότητα και σαφήνεια όλες τις κατηγορίες και τις φάσεις των εργασιών που θα εκτελέσει, για να επιτύχει την έγκαιρη κατασκευή και παράδοση στην ΕΗ Α.Ε., των προβλεπόµενων Υ/Σ (µελέτη και κατασκευή Έργων Πολιτικού Μηχανικού, προµήθεια εξοπλισµού εργοστασιακής προέλευσης, κατασκευαστικές και λειτουργικές µελέτες ηλεκτροµηχανολογικών εγκαταστάσεων, ανέγερση και καλωδίωση εξοπλισµού, συρµάτωση διατάξεων προστασίας και ελέγχου, δοκιµές, παραλαβές κλπ). Το επιµέρους αναλυτικό χρονοδιάγραµµα υποβολής µελετών και σχεδίων του Έργου θα απαρτίζεται από πλήρεις καταλόγους που θα καταγράφουν όλα τα σχέδια και µελέτες που θα εκπονήσει ο Ανάδοχος για το Έργο. Στους καταλόγους αυτούς θα αναγράφεται ο τίτλος του σχεδίου/µελέτης, η αρίθµηση του κατά τον Ανάδοχο και η εκτιµώµενη ηµεροµηνία υποβολής του στην Επιχείρηση. Επίσης θα προβλεφθεί διαθέσιµος χώρος για συµπλήρωση από την ΕΗ, µίας επιπλέον αριθµοδότησης του κάθε εγγράφου που θα δοθεί εγκαίρως στον Ανάδοχο, ώστε να συµπεριληφθεί στην πινακίδα των σχεδίων στην «όπως η κατασκευή» έκδοση τους.

13 -13- ΚΕΦΑΛΑΙΟ 2 ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ ΠΕΡΙΕΧΟΜΕΝΑ 2. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ 2.1. ΕΙΣΑΓΩΓΗ 2.2. ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 150 kv 2.3. ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΚΤΥΩΝ 20 kv 2.4. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 2.5. ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΡΙΣΕΙΣ 2.6. ΣΤΑΤΙΚΗ ΚΑΙ ΣΕΙΣΜΙΚΗ ΑΣΦΑΛΕΙΑ ΚΤΗΡΙΟΥ ΚΑΙ Η/Μ ΕΞΟΠΛΙΣΜΟΥ 2.7. MΕΛΕΤΕΣ ΚΑΤΑΛΟΓΟΣ ΜΕΛΕΤΩΝ ΕΡΓΩΝ Η/Μ ΚΑΤΑΛΟΓΟΣ ΜΕΛΕΤΩΝ ΕΡΓΩΝ Π/Μ 2.8. ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΚΑ ΣΧΕ ΙΑ ΚΑΤΑΛΟΓΟΣ ΣΧΕ ΙΩΝ ΕΡΓΩΝ Η/Μ ΚΑΤΑΛΟΓΟΣ ΣΧΕ ΙΩΝ ΕΡΓΩΝ Π/Μ ΠΕΡΙΓΡΑΦΙΚΑ ΦΥΛΛΑ ΙΑ ΚΑΙ Ο ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ, ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΠΙΣΚΕΥΩΝ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΟΛΟΥ ΤΟΥ Υ/Σ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΑ ΜΕΤΑΦΟΡΑ ΕΞΟΠΛΙΣΜΟΥ ΠΡΟΣΩΡΙΝΕΣ ΕΡΓΟΤΑΞΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ

14 -14- ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΟ ΕΡΓΟ 2.1. ΕΙΣΑΓΩΓΗ Η κατασκευή του Υ/Σ θα γίνει σύµφωνα µε τις συνθήκες λειτουργίας, τα ηλεκτρικά χαρακτηριστικά του Συστήµατος Μεταφοράς και του ικτύου ιανοµής, τις απαιτήσεις για στατική και σεισµική ασφάλεια κτηρίου και εξοπλισµού και τους κανονισµούς, όπως αυτά περιγράφονται στη συνέχεια. Επίσης, στο παρόν κεφάλαιο περιγράφονται οι µελέτες, τα σχέδια και φυλλάδια που απαιτούνται για το Έργο, καθώς και θέµατα σχετικά µε τη µεταφορά του εξοπλισµού και τις προσωρινές εργοταξιακές εγκαταστάσεις ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΦΟΡΑΣ 150 KV Σύµφωνα µε το Άρθρο 13 «Προδιαγραφές Λειτουργίας Συστήµατος» του Κώδικα ιαχείρισης Συστήµατος Μεταφοράς (ΦΕΚ 654, ), τα βασικά ηλεκτρολογικά χαρακτηριστικά του Συστήµατος Μεταφοράς 150 kv είναι : Oνοµαστική τάση του Συστήµατος Εύρος τάσης σε συνθήκες κανονικής λειτουργίας Εύρος τάσης σε έκτακτες συνθήκες (διαταραχές) Ονοµαστική συχνότητα Εύρος συχνότητας (σε κανονικές συνθήκες) Εύρος συχνότητας (διαταραχές) Εύρος συχνότητας (ακραίες διαταραχές) Oνοµαστικό ρεύµα ζυγών 150 kv Ονοµαστικό ρεύµα γραµµής 150 kv Στάθµη σφάλµατος (για διαστασιολόγηση) ιάρκεια σφάλµατος (για διαστασιολόγηση) Τάση αντοχής σε ατµοσφαιρικές κρουστικές υπερτάσεις (1.2/50 µs) για τον Υ/Σ Τάση αντοχής σε βιοµηχανικής συχνότητα (1 min) Ελάχιστο µήκος ερπυσµού / κατηγορία ρύπανσης (κατά IEC 815) Βοηθητικές παροχές: Σ.Ρ. Ε.Ρ. : 150 kv : 142,5 kv kv : 135 kv kv : 50 Hz : Hz Ηz : Hz Ηz : 49.5 Hz 50.5 Ηz : 1000 A : 1000 A : 31 ka : 0.5 sec : 750 kv : 325 kv : Ορίζεται ανά Υ/Σ στο Παράρτηµα Α : 110 V : 230/400 V, 50 Hz 2.3. ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΚΤΥΩΝ 20 kv Ονοµαστική τάση Τάση λειτουργίας Μέγιστη τάση λειτουργίας : 20 kv : 21 kv : 24 kv

15 -15- Ονοµαστικό ρεύµα ζυγών 20 kv Στάθµη σφάλµατος (για διαστασιολόγηση εξοπλισµού) ιάρκεια σφάλµατος (για διαστασιολόγηση εξοπλισµού) Τάση αντοχής σε υπερτάσεις κεραυνών Για εξοπλισµό εσωτερικού χώρου Για εξοπλισµό υπαίθριο : 2000 A : 10 ka : 1 sec : 125 kv : 150 kv 2.4. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Για όλους τους Υ/Σ θα ληφθούν υπόψη τα παρακάτω περιβαλλοντικά στοιχεία, εκτός εάν διαφοροποιούνται στο Παράρτηµα Α του παρόντος Τόµου : ΠΕΡΙΒΑΛΛΟΝΤΙΚΑ ΣΤΟΙΧΕΙΑ Υψόµετρο : < 1000 m Θερµοκρασία περιβάλλοντος : -10 C + 50 C Ρύπανση βιοµηχανική : Bαρεία Ρύπανση θαλάσσης : Βαρεία Όριο θορύβου επί της περίφραξης του οικοπέδου : 50 dba Συχνότητα κεραυνών : 45 ηµέρες καταιγίδας ανά έτος 2.5. ΚΑΝΟΝΙΣΜΟΙ - ΕΓΚΡΙΣΕΙΣ Όλες οι εργασίες που θα εκτελεσθούν από τον Ανάδοχο για την ανέγερση του Υ/Σ, είτε έχουν άµεση σχέση µε τον Υ/Σ, είτε αφορούν έµµεση υποστήριξη της κατασκευής, πρέπει να είναι σύµφωνες µε την Ελληνική Νοµοθεσία, τους Ελληνικούς Κανονισµούς και να τύχουν της έγκρισης των Ελληνικών Αρχών, όπου απαιτείται. Σε περίπτωση αντίθεσης µεταξύ Ελληνικών και ιεθνών κανονισµών θα υπερισχύουν οι Ελληνικοί. Είναι υποχρέωση του Αναδόχου η έκδοση όλων των αδειών που θα απαιτηθούν για την ανέγερση του Υ/Σ ΣΤΑΤΙΚΗ ΚΑΙ ΣΕΙΣΜΙΚΗ AΣΦΑΛΕΙΑ ΚΤΗΡΙΟΥ ΚΑΙ Η/Μ ΕΞΟΠΛΙΣΜΟΥ Οι στατικοί και αντισεισµικοί υπολογισµοί, έλεγχοι και δοκιµές που θα πρέπει να διεξαχθούν, τόσο για τα κτηριακά έργα οπλισµένου σκυροδέµατος, ειδικότητας Πολιτικού Μηχανικού, όσο και για τον Η/Μ εξοπλισµό, θα στηριχθούν στους υπάρχοντες συναφείς κανονισµούς για ικανοποίηση των απαιτήσεων ασφαλείας στις σεισµικές και λοιπές παραµέτρους φόρτισης και των απαιτήσεων συµπεριφοράς όπως αυτές παρέχονται στα επόµενα. Σε κάθε περίπτωση θα λαµβάνεται η δυσµενέστερη περιβάλλουσα εκ των δύο. Τυχόν επιπρόσθετες ειδικές σεισµικές απαιτήσεις για κάθε Υ/Σ, πέραν των προβλεπόµενων από τους κανονισµούς για την ζώνη σεισµικότητας που ανήκει, θα καθορίζονται στο Παράρτηµα Α του παρόντος Τόµου.

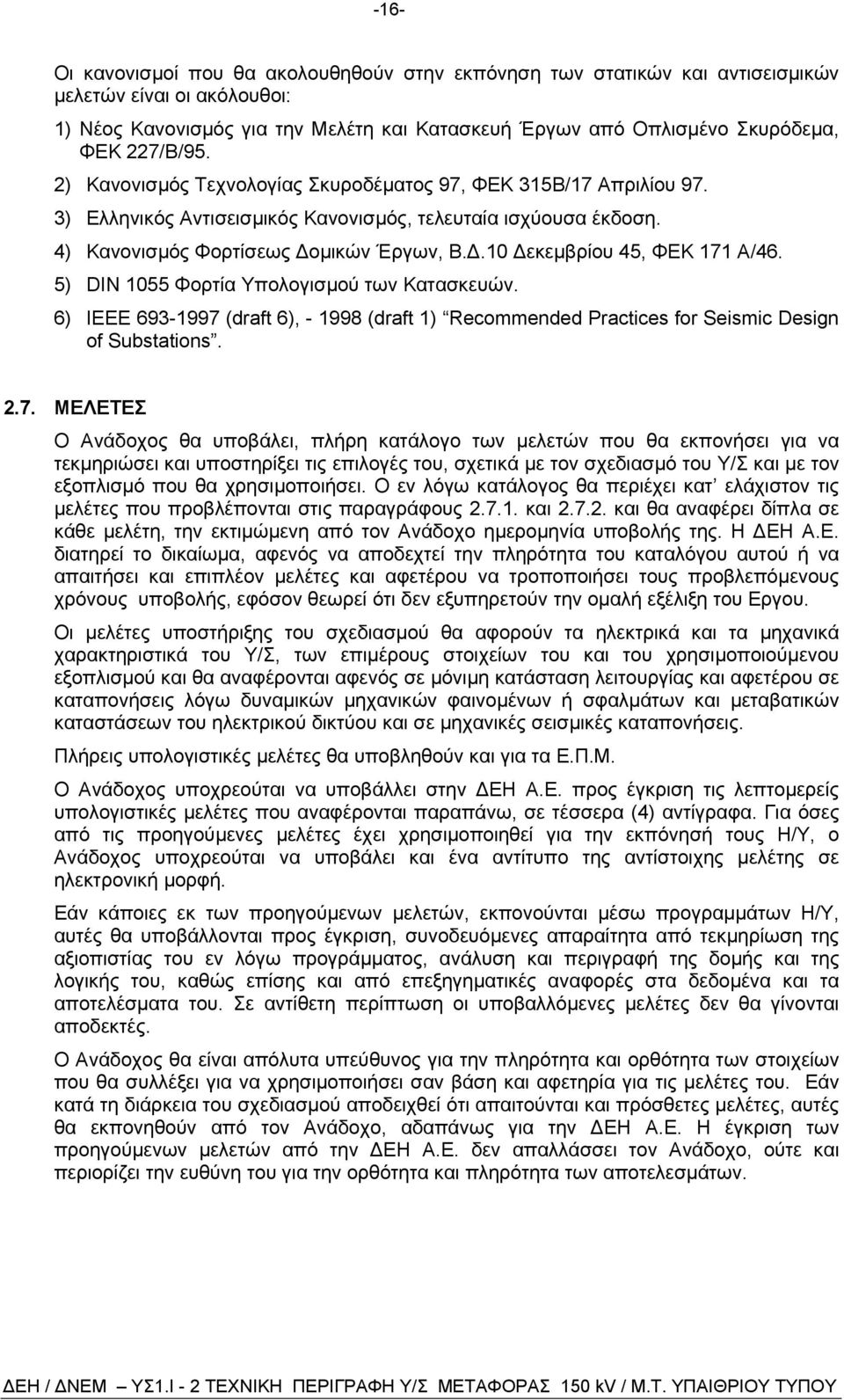

16 -16- Οι κανονισµοί που θα ακολουθηθούν στην εκπόνηση των στατικών και αντισεισµικών µελετών είναι οι ακόλουθοι: 1) Νέος Κανονισµός για την Μελέτη και Κατασκευή Έργων από Οπλισµένο Σκυρόδεµα, ΦΕΚ 227/Β/95. 2) Κανονισµός Τεχνολογίας Σκυροδέµατος 97, ΦΕΚ 315Β/17 Απριλίου 97. 3) Ελληνικός Αντισεισµικός Κανονισµός, τελευταία ισχύουσα έκδοση. 4) Κανονισµός Φορτίσεως οµικών Έργων, Β..10 εκεµβρίου 45, ΦΕΚ 171 Α/46. 5) DIN 1055 Φορτία Υπολογισµού των Κατασκευών. 6) ΙΕΕΕ (draft 6), (draft 1) Recommended Practices for Seismic Design of Substations MΕΛΕΤΕΣ Ο Ανάδοχος θα υποβάλει, πλήρη κατάλογο των µελετών που θα εκπονήσει για να τεκµηριώσει και υποστηρίξει τις επιλογές του, σχετικά µε τον σχεδιασµό του Υ/Σ και µε τον εξοπλισµό που θα χρησιµοποιήσει. Ο εν λόγω κατάλογος θα περιέχει κατ ελάχιστον τις µελέτες που προβλέπονται στις παραγράφους και και θα αναφέρει δίπλα σε κάθε µελέτη, την εκτιµώµενη από τον Ανάδοχο ηµεροµηνία υποβολής της. Η ΕΗ Α.Ε. διατηρεί το δικαίωµα, αφενός να αποδεχτεί την πληρότητα του καταλόγου αυτού ή να απαιτήσει και επιπλέον µελέτες και αφετέρου να τροποποιήσει τους προβλεπόµενους χρόνους υποβολής, εφόσον θεωρεί ότι δεν εξυπηρετούν την οµαλή εξέλιξη του Εργου. Οι µελέτες υποστήριξης του σχεδιασµού θα αφορούν τα ηλεκτρικά και τα µηχανικά χαρακτηριστικά του Υ/Σ, των επιµέρους στοιχείων του και του χρησιµοποιούµενου εξοπλισµού και θα αναφέρονται αφενός σε µόνιµη κατάσταση λειτουργίας και αφετέρου σε καταπονήσεις λόγω δυναµικών µηχανικών φαινοµένων ή σφαλµάτων και µεταβατικών καταστάσεων του ηλεκτρικού δικτύου και σε µηχανικές σεισµικές καταπονήσεις. Πλήρεις υπολογιστικές µελέτες θα υποβληθούν και για τα Ε.Π.Μ. Ο Ανάδοχος υποχρεούται να υποβάλλει στην ΕΗ Α.Ε. προς έγκριση τις λεπτοµερείς υπολογιστικές µελέτες που αναφέρονται παραπάνω, σε τέσσερα (4) αντίγραφα. Για όσες από τις προηγούµενες µελέτες έχει χρησιµοποιηθεί για την εκπόνησή τους Η/Υ, ο Ανάδοχος υποχρεούται να υποβάλει και ένα αντίτυπο της αντίστοιχης µελέτης σε ηλεκτρονική µορφή. Εάν κάποιες εκ των προηγούµενων µελετών, εκπονούνται µέσω προγραµµάτων Η/Υ, αυτές θα υποβάλλονται προς έγκριση, συνοδευόµενες απαραίτητα από τεκµηρίωση της αξιοπιστίας του εν λόγω προγράµµατος, ανάλυση και περιγραφή της δοµής και της λογικής του, καθώς επίσης και από επεξηγηµατικές αναφορές στα δεδοµένα και τα αποτελέσµατα του. Σε αντίθετη περίπτωση οι υποβαλλόµενες µελέτες δεν θα γίνονται αποδεκτές. Ο Ανάδοχος θα είναι απόλυτα υπεύθυνος για την πληρότητα και ορθότητα των στοιχείων που θα συλλέξει για να χρησιµοποιήσει σαν βάση και αφετηρία για τις µελέτες του. Εάν κατά τη διάρκεια του σχεδιασµού αποδειχθεί ότι απαιτούνται και πρόσθετες µελέτες, αυτές θα εκπονηθούν από τον Ανάδοχο, αδαπάνως για την ΕΗ Α.Ε. Η έγκριση των προηγούµενων µελετών από την ΕΗ Α.Ε. δεν απαλλάσσει τον Ανάδοχο, ούτε και περιορίζει την ευθύνη του για την ορθότητα και πληρότητα των αποτελεσµάτων.

17 Κατάλογος µελετών έργων Η/Μ 1. Μελέτη γειώσεων και προστασίας από βηµατικές τάσεις και τάσεις επαφής. Θα εκπονηθεί σύµφωνα µε τον κανονισµό IEEE/ANSI Std Ως ρεύµα σφάλµατος προς γη θα ληφθεί η τιµή Ι = 30 ka, εκτός αν προβλέπεται διαφορετικά στo Παράρτηµα Α του παρόντος Τόµου. Για την µελέτη γείωσης θα ληφθεί υπόψη η τιµή ειδικής αντίστασης εδάφους, που θα µετρήσει επιτόπου του Έργου ο Ανάδοχος. Η µεθοδολογία µέτρησης και οι µετρούµενες τιµές της ειδικής αντίστασης εδάφους, θα αποτελούν παράρτηµα της µελέτης γείωσης. 2. Μελέτη βραχυκυκλωµάτων, σύµφωνα µε τον κανονισµό IEC Μελέτη αντικεραυνικής προστασίας του Υ/Σ από άµεση προσβολή κεραυνών. Θα εκπονηθεί ως υποστηρικτική µελέτη, σύµφωνα µε τον κανονισµό DIN VDE 0101/89, για να τεκµηριώσει την επάρκεια της διάταξης αντικεραυνικής προστασίας όλου του υπαίθριου εξοπλισµού και του κτηρίου Ελέγχου που θα εγκαταστήσει ο Ανάδοχος. 4. Μελέτη συντονισµού µονώσεων για την προστασία του Υ/Σ από έµµεση προσβολή κρουστικών κεραυνικών κυµάτων που οδεύουν µέσω Γ.Μ. Η εν λόγω µελέτη θα εκπονηθεί σύµφωνα µε τους κανονισµούς IEC-71, DIN VDE Μελέτη τεκµηρίωσης γεωµετρικού σχεδιασµού και επάρκειας αποστάσεων ασφαλείας της ηλεκτρολογικής διάταξης του Υ/Σ στις δυσµενέστερες περιβαλλοντικές και ηλεκτρολογικές συνθήκες, σύµφωνα µε τα προβλεπόµενα στον κανονισµό DIN VDE Οι εύκαµπτοι αγωγοί θα ελέγχονται για την τήρηση των επιτρεπόµενων αποστάσεων ασφαλείας σε κανονική λειτουργία, σε ανεµοπίεση 55 kp/m 2 (DIN VDE 0210) και σε βραχυκύκλωµα (IEC 865). 6. Μελέτες ηλεκτρικής επάρκειας όλων των αγωγών ισχύος (ζυγών 150 kv, αγωγών των πυλών 150 kv, ζυγών 20 kv, αγωγών 20 kv) σε συνθήκες ονοµαστικής λειτουργίας αλλά και σφάλµατος. Οι ικανότητες φόρτισης των αγωγών ισχύος θα υπολογίζονται για θερµοκρασία περιβάλλοντος 40 o C και ανύψωση σύµφωνα µε τα προβλεπόµενα στους κανονισµούς DIN και DIN για αγωγούς Cu ή Al αντίστοιχα. 7. Μελέτες µηχανικής αντοχής του εξοπλισµού (ζυγών, αγωγών Γ.Μ., µονωτήρων στήριξης-ανάρτησης, σφιγκτήρων) σε µέγιστες καταπονήσεις τόσο σε συνθήκες κανονικής λειτουργίας όσο και σε συνθήκες σφάλµατος. Από τις µελέτες αυτές θα πρέπει να προκύπτουν µε σαφήνεια και ακρίβεια, οι µέγιστες µηχανικές καταπονήσεις που στατικά ή κρουστικά µπορεί να µεταβιβαστούν επί των ικριωµάτων ανάρτησης ή και επί των στοιχείων του εξοπλισµού στα σηµεία σύνδεσης των αγωγών. Οι υπολογισµοί για τα βέλη και τις τανύσεις των εύκαµπτων αγωγών θα γίνουν σύµφωνα µε τα προβλεπόµενα στο ΦΕΚ 608/67 για βαρεία φόρτιση και οι τιµές που θα ληφθούν υπόψη είναι οι παρακάτω: Πάχος στρώµατος πάγου επί του αγωγού : 13 mm (ειδικό βάρος πάγου : 915 kp/m 3 ) Οριζόντια πίεση ανέµου : 20 kp/m 2 Σταθερή οριζόντια προσαύξηση : 0,46 kp/m Ελάχιστη θερµοκρασία : -18 ο C Στον υπολογισµό των βελών θα λαµβάνονται υπόψη, οι µέγιστες µετατοπίσεις των ικριωµάτων στα σηµεία ανάρτησης των αγωγών καθώς και η συνεισφορά των µονωτήρων ανάρτησης, εφόσον υπάρχουν.

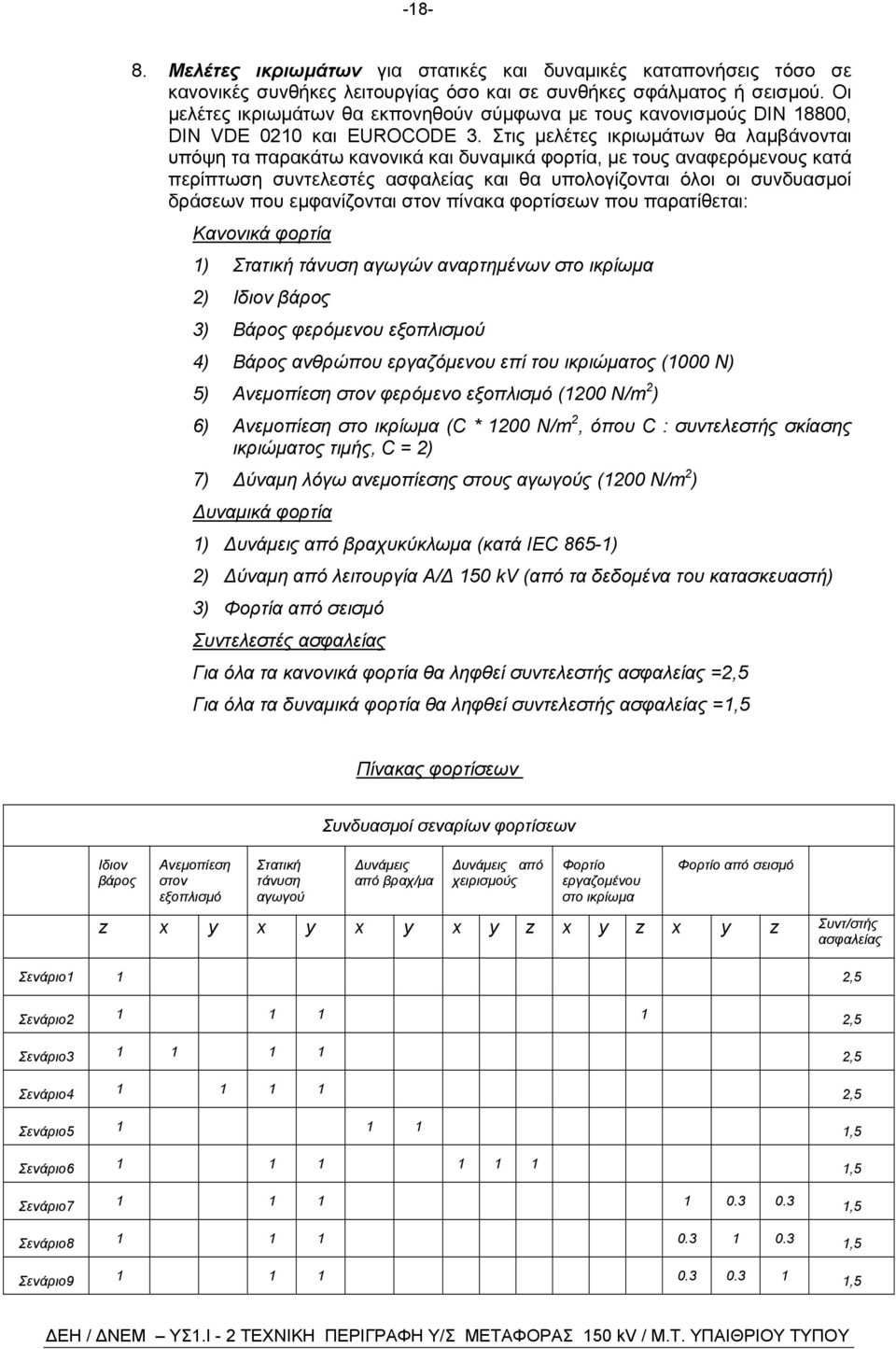

18 Μελέτες ικριωµάτων για στατικές και δυναµικές καταπονήσεις τόσο σε κανονικές συνθήκες λειτουργίας όσο και σε συνθήκες σφάλµατος ή σεισµού. Οι µελέτες ικριωµάτων θα εκπονηθούν σύµφωνα µε τους κανονισµούς DIN 18800, DIN VDE 0210 και EUROCODE 3. Στις µελέτες ικριωµάτων θα λαµβάνονται υπόψη τα παρακάτω κανονικά και δυναµικά φορτία, µε τους αναφερόµενους κατά περίπτωση συντελεστές ασφαλείας και θα υπολογίζονται όλοι οι συνδυασµοί δράσεων που εµφανίζονται στον πίνακα φορτίσεων που παρατίθεται: Κανονικά φορτία 1) Στατική τάνυση αγωγών αναρτηµένων στο ικρίωµα 2) Ιδιον βάρος 3) Βάρος φερόµενου εξοπλισµού 4) Βάρος ανθρώπου εργαζόµενου επί του ικριώµατος (1000 Ν) 5) Ανεµοπίεση στον φερόµενο εξοπλισµό (1200 N/m 2 ) 6) Ανεµοπίεση στο ικρίωµα (C * 1200 N/m 2, όπου C : συντελεστής σκίασης ικριώµατος τιµής, C = 2) 7) ύναµη λόγω ανεµοπίεσης στους αγωγούς (1200 N/m 2 ) υναµικά φορτία 1) υνάµεις από βραχυκύκλωµα (κατά IEC 865-1) 2) ύναµη από λειτουργία Α/ 150 kv (από τα δεδοµένα του κατασκευαστή) 3) Φορτία από σεισµό Συντελεστές ασφαλείας Για όλα τα κανονικά φορτία θα ληφθεί συντελεστής ασφαλείας =2,5 Για όλα τα δυναµικά φορτία θα ληφθεί συντελεστής ασφαλείας =1,5 Πίνακας φορτίσεων Ιδιον βάρος Ανεµοπίεση στον εξοπλισµό Στατική τάνυση αγωγού Συνδυασµοί σεναρίων φορτίσεων υνάµεις από βραχ/µα υνάµεις από χειρισµούς Φορτίο εργαζοµένου στο ικρίωµα Φορτίο από σεισµό z x y x y x y x y z x y z x y z Συντ/στής ασφαλείας Σενάριο1 1 2,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5 Σενάριο ,5

19 Μελέτες ηλεκτροµηχανολογικών εγκαταστάσεων κτηρίου Υ/Σ (κλιµατισµός, αερισµός-εξαερισµός, πυρασφάλεια, ύδρευση, αποχέτευση, φωτισµός, ηλεκτρολογικές µελέτες ισχυρών και ασθενών ρευµάτων κλπ) σύµφωνα µε τα προβλεπόµενα στον ελληνικό κανονισµό και τις αντίστοιχες ΤΟΤΕΕ. 10. Φωτοµετρικές µελέτες για όλα τα συστήµατα φωτισµού (κανονικός φωτισµός κτηρίου, περιµετρικός φωτισµός, φωτισµός χώρου ανάπτυξης υπαίθριου εξοπλισµού Υ/Σ και οδικός, φωτισµός ανάγκης κτηρίου, εξωτερικός φωτισµός ανάγκης). Ενδείκνυται η εκπόνηση τους µε υπολογιστικό πρόγραµµα του υποπροµηθευτή των φωτιστικών σωµάτων που θα εγκατασταθούν στο Έργο ή άλλο παρόµοιο. 11. Μελέτες υπολογισµού φορτίων, σφαλµάτων, πτώσης τάσης και επιλογής διατοµών καλωδίων για όλα τα κυκλώµατα Χ.Τ. (ισχύος, ελέγχου, βοηθητικά κ.λ.π.) 12. Μελέτες υπολογισµού µέγιστου φορτίου και στάθµης σφάλµατος για όλους τους πίνακες βοηθητικών παροχών Χ.Τ. (Ε.Ρ & Σ.Ρ.) και διαστασιολόγηση των αντίστοιχων ζυγών, καλωδίων, οργάνων ζεύξης, προστασίας κ.λ.π. 13. Μελέτες απαιτούµενης χωρητικότητας συστοιχίας συσσωρευτών 110 V και ισχύος φορτιστή. 14. Μελέτες ανάλυσης βοηθητικών φορτίων Υ/Σ προς επιλογή ισχύος Μ/Σ εσωτερικής υπηρεσίας. 15. Μελέτες λειτουργικών σχηµάτων ελέγχου, προστασίας, αλληλασφαλίσεων και συνεργασίας προστασιών. 16. Μελέτες τεκµηρίωσης επάρκειας χαρακτηριστικών Μ/Σ τάσης και Μ/Σ έντασης, όπως µελέτη επάρκειας ικανότητας επιφόρτισης, µελέτη απόδειξης ικανοποιητικής συνεργασίας µε τους προσφερόµενους ηλεκτρονόµους ( knee point,πτώση τάσης, ευαισθησία ηλεκτρονόµων κ.λ.π.) Για όλες τις ως άνω µελέτες επισηµαίνεται ότι, οι αναγραφόµενες τιµές φορτίσεων στην παρούσα παράγραφο, ισχύουν σε κάθε περίπτωση που δεν σηµειώνονται ιδιαίτερες κλιµατολογικές συνθήκες για κάποιον Υ/Σ, στο Παράρτηµα Α. Εάν υπάρχει αναφορά σε ιδιαίτερες κλιµατολογικές συνθήκες Υ/Σ στο Παράρτηµα Α, οι µελέτες του εν λόγω Υ/Σ θα εκπονούνται µε τα δεδοµένα φορτίσεων που απορρέουν από τις συνθήκες αυτές Κατάλογος µελετών έργων Π/Μ 1. Εδαφοτεχνικές και γεωλογικές µελέτες. 2. Τοπογραφικές µελέτες. 3. Μελέτες διαµόρφωσης χώρου. 4. Μελέτες αντοχής βάσεων στήριξης ικριωµάτων Η/Μ εξοπλισµού σε στατικές και δυναµικές φορτίσεις. Για τις εν λόγω µελέτες θα εξεταστούν όλοι οι συνδυασµοί φορτίσεων, όπως περιγράφονται στον πίνακα φορτίσεων των ικριωµάτων και επιπλέον οι ίδιοι συνδυασµοί χωρίς τους συντελεστές ασφαλείας. Η σχεδίαση των βάσεων θα εξασφαλίζει την επάρκεια αντοχής τους σε όλες τις περιπτώσεις. 5. Μελέτες αποστράγγισης οικοπέδου. 6. Μελέτες οδοποιίας και καναλιών διέλευσης καλωδίων. 7. Μελέτες περίφραξης.

20 Αρχιτεκτονικές µελέτες. 9. Μελέτες στατικών και αντισεισµικών υπολογισµών. 10. Μελέτες θερµοµόνωσης για το κτήριο του Υ/Σ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΚΑ ΣΧΕ ΙΑ Ο Ανάδοχος υποχρεούται να υποβάλει πλήρη κατάλογο των λειτουργικών και κατασκευαστικών σχεδίων που προτίθεται να εκπονήσει για να υποστηρίξει την κατασκευή και λειτουργία του Υ/Σ. Ο εν λόγω κατάλογος θα περιέχει κατ ελάχιστον τα σχέδια που προβλέπονται στις παραγράφους και και θα αναφέρει δίπλα σε κάθε σχέδιο, την εκτιµώµενη από τον Ανάδοχο ηµεροµηνία υποβολής του. Η ΕΗ Α.Ε. διατηρεί το δικαίωµα, αφενός να αποδεχτεί την πληρότητα του καταλόγου αυτού ή να απαιτήσει και επιπλέον σχέδια και αφετέρου να τροποποιήσει τους προβλεπόµενους χρόνους υποβολής, εφόσον θεωρεί ότι δεν εξυπηρετούν την οµαλή εξέλιξη του Εργου. Ο Ανάδοχος του Έργου θα εκπονήσει και θα υποβάλει στην ΕΗ Α.Ε. προς έγκριση, σε έξι (6) αντίγραφα, λεπτοµερή κατασκευαστικά και λειτουργικά σχέδια για τον Υ/Σ και τον επιµέρους εξοπλισµό, σχηµατικά διαγράµµατα, σχέδια καλωδιώσεων εξοπλισµού και συρµατώσεων πινάκων κ.λ.π. Σχετικά µε την µορφή των σχεδίων σηµειώνονται τα παρακάτω: Κάθε σχέδιο που θα υποβάλλεται στην ΕΗ Α.Ε. προς θεώρηση, θα είναι ενυπόγραφο από τον µηχανικό µελετητή και θα φέρει έναν σαφή τίτλο που θα καθορίζει το περιεχόµενο του και µία σαφή και µονοσήµαντη αρίθµηση. Οιαδήποτε επανυποβολή του σχεδίου µε τροποποιήσεις θα χαρακτηρίζεται κατάλληλα, από συµπληρωµατική αρίθµηση αναθεώρησης και θα συνοδεύεται από λεπτοµερή περιγραφή και ένδειξη των στοιχείων του σχεδίου που τροποποιούνται. Κάθε υποβαλλόµενο σχέδιο, προκειµένου να ελεγχθεί, θα φέρει αναλυτικό υπόµνηµα µε αναφορές σε όλα τα εµφανιζόµενα στο σχέδιο, στοιχεία του εξοπλισµού, σύµβολα κ.λ.π. Επίσης θα συνοδεύεται από ακριβείς αναφορές και παραποµπές σε άλλα συσχετιζόµενα σχέδια. Η θεώρηση των σχεδίων από την ΕΗ Α.Ε. δεν απαλλάσσει τον Aνάδοχο από τις οποιεσδήποτε υποχρεώσεις του για κατασκευή ενός πλήρους κατασκευαστικά και λειτουργικά Υ/Σ, όπως αυτές προκύπτουν από την παρούσα προδιαγραφή και τους επιµέρους σχετικούς κανονισµούς. Μετά την κατασκευή και το τέλος των εργασιών παραλαβής, ο Aνάδοχος υποχρεούται να υποβάλει τελικά σχέδια µε αναφορά «όπως η κατασκευή», εµπλουτισµένα µε όλες τις τροποποιήσεις που προέκυψαν κατά την κατασκευή και παραλαβή του Έργου και αριθµηµένα πλέον της αρχικής τους αρίθµησης, µε τον αριθµό καταχώρησης σχεδίου ΕΗ, που θα του γνωστοποιεί εγκαίρως, η υπηρεσία. Η υποβολή των σχεδίων «όπως η κατασκευή» θα γίνεται µε τους παρακάτω τρόπους: µία (1) σειρά διαφανειών όλων των σχεδίων (συµπεριλαµβανοµένων και εκείνων της διάστασης Α4). Οι διαφάνειες της εν λόγω σειράς θα προσκοµιστούν απαραίτητα µε κατάλληλο περιµετρικό τελείωµα («ρέλι»). έξι (6) σειρές φωτοτυπιών σε χαρτί, διπλωµένες σε µέγεθος Α4. Σε περίπτωση εκπόνησης σχεδίων µέσω Η/Υ, µία (1) σειρά σχεδίων σε ηλεκτρονική µορφή και συγκεκριµένα σε µορφή αρχείου του σχεδιαστικού προγράµµατος «ΑUTOCAD έκδοση 2000», ώστε να είναι δυνατή η µελλοντική επεξεργασία τους από την υπηρεσία (τροποποιήσεις, επεκτάσεις του Εργου).
