NÁVOD NA INŠTALÁCIU A ÚDRŽBU MENIČOV FOTO CONTROL 3F 400/33

Transcript

1 NÁVOD NA INŠTALÁCIU A ÚDRŽBU MENIČOV FOTO CONTROL 3F 400/33 Strana 1 z 31

2 Strana 2 z 31

3 Obsah 1. Základné informácie BEZPEČNOSŤ A MONTÁŽ BEZPEČNOSTNÉ UPOZORNENIA MONTÁŽ A INŠTALÁCIA MENIČA Údržba invertorov FOTO CONTROL VÝSTUPNÁ KONTROLA DOPRAVA ZÁRUKA SERVIS CE Technické údaje FOTO CONTROL 3f 400/ Hlavné výhody použitia FOTO CONTROL 3f 400/ Opcie Tabuľka výkonov a prúdov meniča FOTO CONTROL 3f 400/ Technické údaje FOTO CONTROL 3f 400/ Pripájanie meničov na sieť Pripojenie silových vodičov a dimenzácia predradných poistiek Fotovoltická elektráreň - princípy Výber meniča, ochrany, istenie Meniče Decentralizované meniče Ochrany a istenie Merania a revízie na meniči Uzemnenie meničov Poistky v meniči Výber FV článkov a ich zapojenie Výkonový transformátor NN/VN a kabeláž Výber a optimalizácia RS Monitorovanie stringov Prílohy Certifikát kvality-systém riadenia organizácie ES VYHLÁSENIE O ZHODE Európske harmonizované normy Slovenské a európske harmonizované normy...31 Strana 3 z 31

4 Strana 4 z 31

5 1. Základné informácie FOTO CONTROL 3F 400/ BEZPEČNOSŤ A MONTÁŽ BEZPEČNOSTNÉ UPOZORNENIA Je zakázané tento dokument rozmnožovať a užívať tento dokument mimo použitia pri inštalácii a prevádzke meničov FOTO CONTROL bez písomného súhlasu výrobcu VONSCH s.r.o. Porušením tohto zákazu vzniká zodpovednosť za spôsobené škody. VONSCH s.r.o. overil, že obsah tohto dokumentu odpovedá popisovanému hardvéru a softvéru. V súlade s nepretržitým zlepšovaním parametrov si VONSCH s.r.o. vyhradzuje právo na prípadné menej podstatné odlišnosti manuálu od skutočnosti výrobok môže obsahovať funkcie, ktoré nie sú obsiahnuté v tomto návode. V prípade nejasností odporúčame kontaktovať servisného technika VONSCH. Návod obsahuje bezpečnostné pokyny, upozornenia, návody na inštaláciu meniča, návody k hľadaniu chýb, ich diagnostiku potrebnú k prípadnému odstráneniu a návody na údržbu. Tento návod k prevádzke v ďalšom texte obsahuje popis meniča FOTO CONTROL, ktorý je určený na premenu DC napätia vyrábaného fotovoltickými panelmi na napätie AC a na jeho dodávku do distribučnej elektrickej siete. Cieľom nasledujúcich výstrah, upozornení a poznámok je zaistiť Vašu bezpečnosť a slúžiť ako prostriedok k prevencii poškodenia výrobku a častí k nemu pripojených zariadení. Uvedené bezpečnostné pokyny sú veľmi dôležité a v záujme ochrany zdravia je nutné ich bezpodmienečne dodržovať. Zvláštne výstrahy, upozornenia a poznámky vzťahujúce sa ku konkrétnym úkonom sú uvedené na začiatku príslušných kapitol a znovu na kritických miestach textu tohto návodu. Čítajte tieto informácie pozorne, pretože sú uvádzané pre Vašu osobnú bezpečnosť a môžu predlžiť životnosť Vášho meniča a ďalších zariadení s ním súvisiacich. POZOR!!! Skôr ako budete menič FOTO CONTROL inštalovať a uvádzať do prevádzky, veľmi pozorne si prečítajte všetky výstražné upozornenia a odporúčania na nasledujúcich stranách! FOTO CONTROL pracuje s vysokými hodnotami vstupného aj výstupného napätia, preto nerešpektovanie týchto výstražných odporúčaní a upozornení, resp. pri neopatrnej manipulácii môže viest k ťažkým, alebo aj smrteľným úrazom elektrickým prúdom, alebo k iným úrazom! Pri porušení platných bezpečnostných noriem a vyhlášok, výrobca nepreberá zodpovednosť za škody a ujmy! Montážne a s montážou súvisiace práce s meničmi FOTO CONTROL môžu na území SR prevádzať iba osoby s kvalifikáciou minimálne podľa 21 až 24 Vyhlášky 508/2009 Z.z. Pri montáži v iných krajinách musí kvalifikácia montážnych pracovníkov spĺňať miestnu legislatívu. Za škody vzniknuté z dôvodov nedodržania ustanovení tohto návodu výrobca meniča VONSCH s.r.o. nepreberá žiadnu záruku ani nezodpovedá za iné škody na zdraví alebo majetku. Strana 5 z 31

6 V Ý S T R A H A! FOTO CONTROL 3F 400/33 Skôr než začnete pracovať s meničom FOTO CONTROL, zoznámte sa dôkladne s jeho manipuláciou a funkciami. Dbajte o to, aby s meničom nemanipuloval nikto bez príslušných znalostí! Práce s meničmi FOTO CONTROL môžu prevádzať iba kvalifikované osoby, ktoré musia byť zoznámené s výstrahami a s opatreniami týkajúcimi sa montáže a obsluhy meniča frekvencie uvedenými v tomto návode na obsluhu a údržbu. Montáž meniča FOTO CONTROL musí byť v súlade aj s miestnymi predpismi a predpismi prevádzkovateľa rozvodnej siete. Deťom a cudzím osobám je prístup k meniču FOTO CONTROL zakázaný! Menič môže byt používaný iba k účelom na to určeným a odporučeným výrobcom! Na niektorých častiach meniča sa vyskytujú nebezpečné elektrické napätia. Ak pri uvádzaní meniča do prevádzky nebude postupované opatrne a podľa tohto návodu môže dôjsť k ťažkým až smrteľným úrazom alebo ku značným hmotným škodám. Bezporuchová prevádzka meniča závisí aj na primeranej doprave na miesto nasadenia, skladovaní, montáži, odbornom uvedení do prevádzky a nastavení jednotlivých parametrov! Meniče FOTO CONTROL sú zariadenia výkonovej elektroniky a na niektorých častiach meniča sa vyskytujú životu nebezpečné napätia. Na kondenzátoroch v jednosmernom medziobvode sa vyskytujú nebezpečné napätia určitú dobu aj po vypnutí meniča. Menič je preto dovolené otvárať až po uplynutí doby cca 5 min. od jeho odpojenia z napájacej siete DC aj AC MONTÁŽ A INŠTALÁCIA MENIČA Spoľahlivá prevádzka je podmienená tým, že menič bude namontovaný a uvedený do prevádzky pracovníkmi s príslušnou kvalifikáciou pri dodržovaní pokynov a upozornení, ktoré sú uvedené v tomto návode na obsluhu a údržbu. Nutné je rešpektovať všeobecné bezpečnostné predpisy pre práce na silnoprúdových zariadeniach, odborne používať náradie a používať ochranné osobné pomôcky podľa príslušných predpisov. Nedodržanie uvedených predpisov môže znamenať smrť, ťažké zranenia alebo značné hmotné škody. Zaistite, aby menič bol inštalovaný na suchom mieste, chránenom proti vlhkosti, striekajúcej a kvapkajúcej vode! Skrine rozvádzačov invertorov FOTO CONTROL nesmú byť vystavené priamemu slnečnému žiareniu a pôsobeniu poveternostných vplyvov. Po bočných stranách meniča musí byt ponechaný voľný priestor minimálne 750mm. Odporúčaná minimálna vzdialenosť skríň rozvádzačov invertorov FOTO CONTROL je dôležitá, aby bola zaistená cirkulácia chladiaceho vzduchu pomocou zabudovaných ventilátorov. Pri nedodržaní správnej vzdialenosti hrozí prehriatie výkonovej elektroniky pri vzájomnom ovplyvňovaní meničov akumulovaným výfukovým teplým vzduchom. Strana 6 z 31

7 Príklad nesprávnej inštalácie skrine rozvádzačov invertorov FOTO CONTROL 3f 400 / 33: Chýba ochranný prístrešok! Hrozí prehriatie výkonovej elektroniky! Chyba inštalácie: Invertory sú priamo vystavené pôsobeniu poveternostných vplyvov. Potrebné je doinštalovať minimálne ochranný prístrešok. Pri inštalácii invertorov nebola dodržaná správna vzdialenosť meničov a po bočných stranách nieje ponechaný voľný priestor min. 750mm. Hrozí prehriatie výkonovej elektroniky pri vzájomnom ovplyvňovaní meničov akumulovaným výfukovým teplým vzduchom. Príklad správnej inštalácie skrine rozvádzačov invertorov FOTO CONTROL 3f 400 / 33: Ochranný prístrešok Dodržaná správna vzdialenosť meničov, ponechaný voľný priestor po bočných stranách meničov min. 750mm V prípade, že meniče budú montované nad seba zaistite dostatočné chladenie, aby zostal dostatočný priestor a nedochádzalo k miestnej akumulácii tepla. Po inštalácii meniča a funkčných skúškach sa uistite, že teplota v okolí meniča neprekročí dovolenú hodnotu. Vylúčte nadmerné otrasy a vibrácie. Strana 7 z 31

8 FOTO CONTROL 3F 400/33 Na doskách s plošnými spojmi sú osadené vysoko citlivé polovodičové súčiastky MOS, ktoré sú zvlášť citlivé na statickú elektrinu. Preto sa ich nedotýkajte rukami ani kovovými predmetmi. Pre pripojenie ovládacích a výkonových vodičov je možné použiť len izolovaný skrutkovač. Svojvoľné zmeny, používanie náhradných dielov, neodporučených výrobcom, môže spôsobiť výpadky elektrickej energie, požiare alebo ťažké zranenia. Pri montáži musí byť zabezpečené riadne uzemnenie, dimenzovanie vodičov a odpovedajúca skratová ochrana z dôvodov zabezpečenia bezpečnosti prevádzky. Pri prevádzke musia byť zatvorené všetky kryty a dvere. Pri prevádzaní vizuálnych kontrol vo vnútorných priestoroch meniča musí byť vypnutie DC aj AC strany zaistené pred možnosťou náhodného zapnutia. Pri prevádzaní meraní pri zapnutom AC alebo DC napájaní je zakázané sa dotýkať elektrických prípojov. Všetky meracie a diagnostické prístroje musia byť v dobrom prevádzkovo bezpečnom stave. Tento návod nemôže obsiahnuť všetky možné prípady inštalácie a preto nemôže zahrnúť všetky možné opatrenia potrebné pre bezpečnú prevádzku meniča FOTO CONTROL. V prípade prejavenia sa určitých problémov obráťte sa na servisného technika výrobcu VONSCH s.r.o. Obr.: 1 Pohľad na uchytávacie otvory podstavca meniča Strana 8 z 31

9 Obr.: 2 Rozmer meniča FOTO CONTROL 3F 400 / Údržba invertorov FOTO CONTROL Invertory FOTO CONTROL musia byť v priebehu svojej životnosti riadne udržiavané a kontrolované prevádzkovateľom a to aj počas záruky. Tieto činnosti neposkytuje VONSCH v rámci záruky, ale môžu byť tieto činnosti objednané u VONSCH, resp. u inej odbornej firmy. Pri zanedbaní údržby VONSCH neručí za prípadné poruchy a škody. Tieto prípadné poruchy nie sú riešené v rámci záruky. Invertory FOTO CONTROL majú na svojom AC vstupe zapojené okrem iného aj prepäťové ochrany jednotlivých fázových vstupov a aj istenie poistkami pre jednotlivé AC vstupy. Tieto obvody chránia vnútorné obvody invertorov pred poškodením od AC vstupu napr. od prepätí na AC sieťovej strane: blesky, a pod. Invertory FOTO CONTROL majú na svojich DC vstupoch zapojené okrem iného aj prepäťové ochrany jednotlivých DC vstupov a aj istenie poistkami pre jednotlivé DC vstupy. Tieto obvody chránia vnútorné obvody invertorov pred poškodením od DC vstupov od stringov napr. od prepätí na DC strane: blesky, a pod. DC poistky (ističe DC) strigov chránia aj ostané stringy a zabezpečujú činnosť invertora aj pri skrate niektorého stringu. Pri skrate niektorého stringu je vybavená jeho poistka tým je zabezpečené, že ostatné stringy pracujú nejdú do skratu. Vybavenie poistky (ističa) alebo prepäťovej ochrany nie je riešené v rámci záruky na invertor, pretože nie je chybný vlastný invertor, len bola realizovaná jeho ochrana pred vážnejším poškodením vonkajšími vplyvmi. Obdobne v rámci záruky nie je riešené vybavenie vstupných poistiek a zemniacej poistky pri zemnení niektorého pólu stringov (záporného alebo kladného) pri tenkovrstvových paneloch, pretože vybavenie tejto poistky znamená zemné zvody (zemné spojenia) opačného pólu stringov. Strana 9 z 31

10 V rámci údržby je nutné prevádzať minimálne 1 x ročne: - Kontrolu (2 x ročne) a prípadnú výmenu zanesených vzduchových filtrov ventilácie invertorov - Kontrolu a dotiahnutie vstupných silových vodičov, káblov a spojov - Kontrolu poistiek, ističov a prepäťových filtrov - Kontrolu tesnenia rozvádzača s prípadnou opravou - Kontrolu vlhkosti - Kontrolu funkčnosti ventilácie 1.3. VÝSTUPNÁ KONTROLA Každý menič FOTO CONTROL bol vo výstupnej kontrole VONSCH podrobený komplexným skúškam: výkon, pracovný rozsah vstupného napätia, výstupné harmonické prúdy a pod. Tieto skúšky popri premyslenej konštrukcii a použitiu výhradne vysokokvalitných materiálov prispievajú k vysokej kvalite výrobku. Ani maximálna starostlivosť pri vývoji a výrobe nedokáže vylúčiť možnú závadu počas prevádzky. Tento prípad výrobca rieši poskytnutím záruky DOPRAVA Menič FOTO CONTROL sú expedované v bezchybnom stave. V prípade, že počas dopravy dôjde ku škode na meniči, za škody zodpovedá prepravná spoločnosť ZÁRUKA Kvalita a dlhá životnosť meničov FOTO CONTROL bol primárny cieľ pri ich vývoji. Použité sú najnovšie nízkostratové prvky, jednosmerný obvod neobsahuje elektrolytické kondenzátory, použité sú bezložiskové ventilátory s magnetickým uložením, atď. Každý výrobok je podrobený komplexu testov a skúšobnej prevádzke vo výrobnom podniku po dobu 72 hodín. Napriek týmto opatreniam a starostlivosti nie je možné vylúčiť náhodnú chybu na výrobku. Výrobca však tieto náhodné závady rieši poskytnutím bezplatnej záruky. Základná záruka: 3 roky + 1 mesiac od dodávky Záruka pri inštalácii meniča technikom VONSCH: 5 rokov od inštalácie Počas tejto doby zaručuje výrobca VONSCH s.r.o. riadny chod meniča. V prípade poruchy meniča počas záručnej doby VONSCH prevedie opravu bezplatne buď na mieste nasadenia alebo vo svojom výrobnom závode podľa rozsahu poškodenia meniča. Záruka nebude uznaná v prípade: - neodbornej inštalácie - používania meniča v rozpore s jeho určením - neodbornej obsluhy - poruchy spôsobenej defektnými prístrojmi zapojenými v obvodoch meniča - pri vstupných napätiach nad dovolený rozsah Strana 10 z 31

11 - pri cudzích pokusoch o opravu meniča - pri cudzích zásahoch do meniča - pri pôsobení vyššej moci a prírodných živlov - nedostatočného odvetrania okolia meniča (vysoká teplota) - ak užívateľ nepredloží platný záručný list Pre eliminovanie vyššie uvedených škôd VONSCH radí celý komplex elektrárne vhodne poistiť. Záruka na opravované diely a materiál je po dobu 6 mesiacov, minimálne do pôvodnej záručnej doby SERVIS VONSCH zabezpečuje svojim výrobkom celoplošný NON STOP servis, ktorý zabezpečí s maximálnou podporou užívateľovi riešenie problému s chybným výrobkom. Pri dodávkach väčšiemu objemu odporúčame užívateľom meničov uzavrieť servisnú zmluvu, kde je možné dohodnúť detailné podmienky poskytovania servisných služieb CE Označenie CE je dokladom, že menič FOTO CONTROL splňuje európske normy platné pre meniče fotovoltických zariadení a splňuje základné požiadavky nasledujúcich smerníc Európskeho spoločenstva: 2004/108/EC Smernica o elektromagnetickej kompatibilite 2006/95/EC Smernica o nízkom napätí 2. Technické údaje FOTO CONTROL 3f 400/33 FOTO CONTROL 3f 400 je určený na premenu jednosmerného elektrického napätia generovaného na svorkách fotovoltického panelu po dopade fotónov na sieťové trojfázové striedavé napätie. FOTO CONTROL 3f 400 je riešený ako beztransformátorový menič určený hlavne pre priame pripojenie jedného meniča alebo ľubovoľného počtu meničov do rozvodnej siete 3 x 400 V. Samozrejme je možné pripojenie do sieťového transformátora s prevodom 0,4/22 kv. Ďalšia výhoda je v nižšom prúdovom zaťažení výstupných vodičov meniča oproti FOTO CONTROL 3F 290. FOTO CONTROL 3f 400 je schopný práce pri veľkom rozsahu vstupného napätia napätia fotovoltických článkov s rozsahom od 390 V až do 880 V pri nominálnom sieťovom napätí. Výber a skladbu konkrétnych typov je vhodné previesť podľa aktuálnej aplikácie FVE. Vhodným priraďovaním FOTO CONTROL 3f400/33 a ich počtom je ideálne riešiť fotovoltické elektrárne s výkonmi do 1 MW, nevylučuje sa ich použitie aj na vyššie výkony. Maximálny výkon jednotlivého meniča 33,8 kw bol zvolený ako optimálny pre výkony FVE do 1 MW vzhľadom na prevádzkové vlastnosti: modulárnosť riešenia, údržba, servis, zatienenie časti FVE, počet stringov, porucha časti FVE a pod. Strana 11 z 31

12 2.1. Hlavné výhody použitia FOTO CONTROL 3f 400/33 vysoká účinnosť 96,5 % je dosiahnutá vďaka použitiu najmodernejších spínacích prvkov 5-tej generácie IGBT, eliminovaniu vlastnej spotreby na minimum ako aj použitím moderných nízkostratových magnetických obvodov s amorfných kovov a feritopráškových materiálov nočná spotreba 0 W vysokovýkonná a rýchla MPPT procesná regulácia pomocou fuzzy logic ako výkonový menič nie je použitý klasický invertor s LC filtrom, ale riadený 4 kvadrantný usmerňovač, ktorý svojím riadením zabezpečuje nulový podiel vyšších harmonických prúdov a nastaviteľný cos φ: od 0,9 kapacitné po 0,9 induktívne (štandardné nastavenie: cos φ = 1) riadený usmerňovač je cez vinutia transformátora vedený sieťou a umožňuje automatické nafázovanie na trojfázovú sieť s prispôsobením sa okamžitej frekvencii a napätiu siete 100% symetria výstupného výkonu a napätia je zabezpečená štandardne bez použitia jednotky power balancer nulové harmonické skreslenie dodávaného prúdu do siete (THDi max. 3%) Optimálne decentralizované riešenie s výhodným pomerom: počet meničov / výťažnosť FVE / cena priame monitorovanie stringových polí (U, I, P) vstavané ochranné prvky a istenie každého stringu, vstavané meranie izolačného stavu(unikajúceho prúdu), možnosť zapojenia stringov v rozvodných krabiciach s vývodom DC kompaktná jednotka so zabudovaným výstupným stýkačom, vypnutie do 10ms pri strate napätia jednej fázy, resp. pri nedovolených stavoch el. siete vstavaný AC vypínač pre odpojenie zariadenia vstavané vypínanie DC obvodu vstavané prepäťové ochrany DC vstupného obvodu a článkov ako aj ochrany AC strany jednoduché paralelné radenie meničov pre vyššie výkony indikácia výkonu kw a vyrobených kwh za zvolený časový úsek spĺňa požiadavky prenosovej sústavy na kvalitu napätia a prúdu, spĺňa všetky bezpečnostné požiadavky a spĺňa požiadavky EMC koncepcia s dôrazom na vysokú spoľahlivosť a účinnosť - životnosť násobne prevyšuje dobu návratnosti - životnosť je okrem iného zvýšená nahradením elektrolytických kondenzátorov fóliovými kondenzátormi, použitím kvalitných ventilátorov v krytí IP54. odpojiteľné prvky DC aj AC strany s mechanickým zaistením trojitá kontrola odpojenia a opätovného nábehu elektrárne nezávislým hardvérovým monitorovacím systémom s kontrolnou správou do nadradeného RS možnosť ostrovnej prevádzky možnosť predĺženia štandardnej 5 ročnej záruky výborné komunikačné možnosti pre riadenie nadradeným RS cez RS 485 s možnosťami komunikácie cez: Profibus DP, Modbus RTU, SETX, Strana 12 z 31

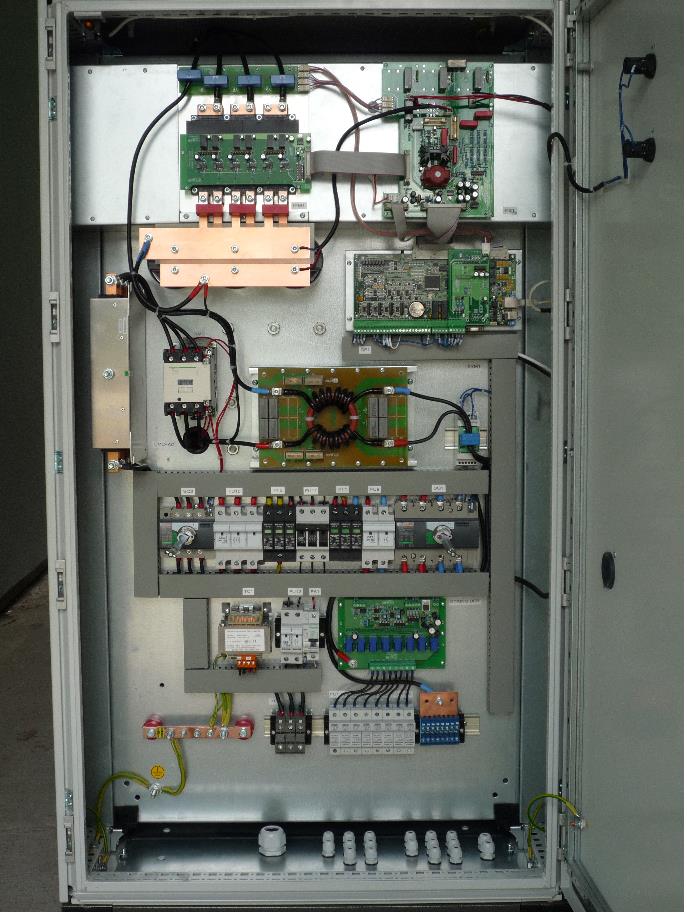

13 Hlavný vypínač AC Hlavný vypínač DC UPOZORNENIE: AC vypínač vypínať až keď je vypnutý DC vypínač! Obr.: 3 Umiestnenie hlavných vypínačov Obr.: 4 Umiestnenie servisného konektora SERVICE Výkonová jednotka Hlavný stýkač Zdrojová doska Riadiaca jednotka Sieťový odrušovací filter DC odrušovací filter AC Odpínač Pomocný transformátor Meranie unikajúcich prúdov Meranie prúdov stringov DC Odpínač Obr.: 5 Rozmiestnenie hlavných komponentov Strana 13 z 31

14 2.2. Opcie Telemetria - vzdialený prístupu k riadiacemu systému elektrárne Webová vizualizácia so zabezpečeným prístupom do internetu cez Ethernet, GSM, alebo DSL Automatická notifikácia alarmových stavov a sumárnych prehľadov cez , SMS, resp. FTP Odnímateľný grafický displej 2.3. Tabuľka výkonov a prúdov meniča FOTO CONTROL 3f 400/33 Typ meniča AC výstup Nominálny AC výkon FOTO CONTROL 3f 400/33 33 kw Nominálny prúd DC vstup Nominálny prúd U DC = 600 V výstupný vstupný 47,7 A 58,6 A Strana 14 z 31

15 Obr.: 6 Schéma zapojenia rozvádzača FOTO CONTROL 3F 400/33 Strana 15 z 31

16 2.4. Technické údaje FOTO CONTROL 3f 400/33 Špičkové DC napájacie napätie Minimálne DC napájacie napätie MPPT Pracovný napäťový rozsah DC napätia fotočlánkov 880 V - naprázdno 390 V 450 až 800 V ( pri Un napájacej siete ) Výstupné napätie 3 x 400 V ± 10% Účinnosť usmerňovača: riadeného 98 % Účinnosť kompletu 96,5% Euro účinnosť kompletu 95 % Výstupná frekvencia 50 Hz ± 0,5 Hz cos φ Nastaviteľný od 0,9 capacitive po 0,9 inductive ( štandardné nastavenie = 1 ) Celkové harmonické skreslenie výstupného prúdu (THDi) RFI filter Riadiaci systém Komunikácia Komunikačné moduly - opcie Vypínací stýkač na výstupe Vypínač výstupnej strany Rýchlosť vypnutia pri poruche siete 1 fázy Ovládací panel Max. 3 % pri In (THDu siete 1,5%) Zabudovaný vstupný DC a výstupný AC RFI odrušovací filter 32 bit. P DSP RS 485, USB, CAN Profibus DP, Modbus RTU, SETX, Ethernet, GSM ÁNO ÁNO 50 ms Opcia: Grafický, odnímateľný, programovateľný Analógové vstupy 4 /0 (4) 20 ma/ / 0 (2) 10 V/ Analógové výstupy 3 /0 (4) 20 ma/ / 0 (2) 10 V/ Reléové výstupy Ochrany Chladenie Nadmorská výška dovoleného nasadenia Relatívna vlhkosť vzduchu Pracovná teplota okolia 3 x reléový prepínací, programovateľný prúdové preťaženie, prepäťová ochrana DC vstupov a panelov, prepäťová ochrana na striedavej strane, podpätie v sieti, prepätie v sieti, podfrekvencia v sieti, nadfrekvencia v sieti, zemné spojenie na primári transformátora, skrat medzi výstupnými fázami, tepelné prehriatie meniča nútené regulované chladenie vzduchom pomocou zabudovaných ventilátorov 1000 m nad morom, pri vyšších nadmorských výškach redukcia výkonu Na každých 100 m nad 1000 m nad morom zníženie výkonu meniča o 1 % 95 % bez korozívnych a explozívnych plynov, bez vodnej pary a kondenzátov -20 C až + 40 C s opciou temperovanie: 30 C až + 40 C Skladovacia teplota okolia - 25 C až + 50 C Krytie STN EN Smernice EHS IP54 Bezpečnosť EN EMC emisie STN EN ,3 Harmonické STN EN , STN EN /108/EEC, 2006/ 95/EEC Rozmery 800 x 1500 x 500 mm šírka x výška x hĺbka Hmotnosť 263 kg Strana 16 z 31

17 2.5. Pripájanie meničov na sieť Meniče typového radu FOTO CONTROL 3f 400 majú riadené nabíjanie výkonových kondenzátorov, preto pri pripojení na sieť vstupné prúdy nepresiahnu nominálne hodnoty Pripojenie silových vodičov a dimenzovanie predradných poistiek V tabuľke sú odporúčané minimálne prierezy prívodných vodičov k meniču ako aj odporúčané prierezy vodičov pri použití zlučovacích skriniek. Pri dimenzovaní je však vhodné brať do úvahy aj dĺžku káblov, vzdialenosť od transformátora, skratový výkon transformátora, atď. Pre istenie vstupu meniča v zlučovacom rozvádzači je treba použiť poistky najbližšie smerom hore od nominálneho prúdu meniča TYP MENIČA Minimálny prierez prívodných CYKY káblov typu 4B do rozvádzača meniča: Cu [ mm 2 ] Maximálny prierez prívodných vodičov z DC stringov: Cu [ mm 2 ] Odporúčané predradné poistky vo vonkajšom zlučovači AC typ gg [ A ] FOTO CONTROL 3f 400/ Lišta pre pripojenie zemniaceho a ochranného vodiča Svorkovnice na pripojenie sieťovej strany 3x400V Káblová prechodka pre sieťový kábel Svorkovnice pre pripojenie - záporného pólu Poistky pre istenie stringov a pripojenie + kladného pólu 2x Káblová prechodka pre komunikačný kábel RS485 - MODBUS 16x káblová prechodka pre DC stringy Obr.: 7 Pripájanie meničov na sieť Strana 17 z 31

18 3. Fotovoltická elektráreň - princípy 3.1. Výber meniča, ochrany, istenie Z hľadiska optimálnej činnosti FVE je dôležité sa rozhodnúť akú konfiguráciu meničov projektant zvolí pre danú FVE. Na toto rozhodnutie má vplyv viacero faktorov. Medzi tie podstatné patria: 1) Výkon FVE V zásade sa otázka výberu meničov pre známy výkon projektovanej FVE sústreďuje na riešenie či použiť centralizované alebo decentralizované meniče. Ďalej je to otázka použitia vhodnej napäťovej sústavy meničov, ktorou je možné ovplyvniť celkovú účinnosť FVE. 2) Tvar pozemku Tvar pozemku môže ovplyvniť správny výber meničov. Tiež to môže ovplyvniť výber FV panelov a ich prípadné zatienenie tiež ovplyvňuje rozhodnutie o vhodnej konfigurácii. 3) Umiestnenie transformátora Umiestnenie transformátora má vplyv na dimenzovanie prívodných vodičov k meniču (viď ďalej). 4) Typ FV článkov Typ článkov určuje tiež aký menič je vhodné na daný výkon použiť a určuje aký optimálny výkon jednotlivých stringov bude použitý. Tak isto to zásadne ovplyvňuje veľkosť napätia v medziobvode meniča Meniče Decentralizované meniče Tieto meniče sa používajú najmä pre oblasť výkonov do 1 MW aj keď v zásade sa nevylučuje ich použitie aj pre vyššie výkony FVE. Jedná sa o decentralizované riešenie, ktorého podstatou je použitie väčšieho množstva menších meničov a menšieho počtu stringov, ktoré sa do jednotlivých meničov pripájajú. Zapojenie sa vyznačuje tým, že fotočlánky sú rozdelené do skupín, tak aby sa dodržalo dovolené maximálne napätie meničov v stave naprázdno. Počet stringov je závislý od výkonu decentralizovaného meniča a jeho dovoleného napätia. Pre spojenie stringov v tomto prípade s meničmi VONSCH nie je potrebné použiť zlučovač nakoľko všetky potrebné ochrany a pripojovacie svorky ako aj istenie stringov je vstavané v meničoch FOTO CONTROL 3f 400. Z tohto vyplýva ešte ďalšia výhoda pre zákazníka a to tá, že priamo v meniči sa prevádza aj monitoring stringov (meranie U,I,P) s následným prenosom do NRS. Ak by zákazník nepožadoval monitoring stringov je toto možné riešiť aj pomocou zlučovačov, ktoré majú zabudované v svojej skrini poistky pre jednotlivé strigny a prepäťovú ochranu kladného aj záporného pólu FV článkov (panelov). Výstupom z tohto zlučovača je potom zberňa silová +DC a -DC, ktorá sa káblom príslušnej dimenzie vedie do príslušného meniča. Takéto prevedenie decentralizovaných meničov VONSCH typu FOTO CONTROL 3f 400 je nutné upresniť u výrobcu. Decentrálny menič je vybavený pripojovacím miestom pre stringové vodiče, istením stringových prívodov, prepäťovou ochranou stringových prívodov a meraním dôležitých parametrov stringov prúd, napätie, výkon. Samozrejmosťou je vybavenie ochranami pre zistenie únikových prúdov, prepäťovou ochranou DC vstupu a prepäťovou ochranou AC strany. U našich meničov súčasťou odrušovací filter EMC na DC aj AC strane. Strana 18 z 31

19 Decentralizované meniče môžu byť vyhotovené ako transformátorové (pre použitie a pripojenie tenkovrstvových panelov), alebo beztransformátorové pre priame pripojenie na 400 V sieť NN/VN trafa. Týmto riešením sa zminimalizuje riziko prerušenia dodávky energie do siete pri výpadku jedného z meničov. Naša doporučené radenie meničov pre decentrálne koncepcie je 12,5kW a 33 kw. Pri tejto koncepcii neodporúčame kombinovať iné výkony decentralizovaných meničov. Nasledovná ilustračná schéma zobrazuje decentrálny systém FVE Ochrany a istenie Menič FOTO CONTROL 3f 400 je vybavený dvomi typmi ochrán a istenia tak, aby toto zariadenie bolo v maximálnej miere chránené a zároveň aby tento výrobok bol bezpečný smerom k užívateľovi. Meniče FOTO CONTROL 3f 400 sú beztransformátorové meniče, ktoré sa vyrábajú v súlade s celosvetovými trendmi. Keďže tieto výrobky ako to už aj z názvu vyplýva sú v beztransformátorovom prevedení ich jadro menič je priamo galvanicky spojený so sieťovým napätím. Tým je toto napätie pomocou galvanických väzieb prenesené na živé prívody + a FV článkov. Dovolené pracovné napätie článkov je dané výrobcom a jeho hodnota sa pohybuje v závislosti od výrobcu od 600 do 1000 V DC. Väčšina modulov (článkov ) sa vyrába s dovoleným napätím 1000V. Prierazné napätie článkov voči kostre rámu článku je vyššie a opäť je dané typom článku. Čiže v prípade, že by živý vodič článku a to už či + alebo prerazilo na kostru vzniklo by na ochrannom vodiči nebezpečné napätie. V takomto prípade je nutné okamžite odpojiť menič od siete a aj od článkov pripojených na DC vstup meniča. Názorne sú na nasledovných obrázkoch zobrazené meniče transformátorové a beztransformátorové. Strana 19 z 31

20 Menič s transformátorom Beztransformátorový menič Ochrániť osoby zdržujúce sa v FVE a zabrániť prípadnému úrazu elektrickým prúdom je možné viacerými spôsobmi. a) Ochrana samočinným odpojením živých častí od zdroja poruchy sústava TN - C Táto jednoduchá ochrana sa používa ako základná ochrana beztransformátorových meničov FOTO CONTROL 3f 400. Spočíva v samočinnom odpojení obvodu pri prieraze odpálením DC poistky a tým sa nevratne poškodená časť odpojí. b) Ochrana samočinným odpojením živých častí pri nedovolenom unikajúcom prúde Nakoľko existujú rôzne možnosti pripojenia meničov k NN/VN trafu naša spoločnosť realizuje v týchto meničoch aj ochranu zvýšenú spočívajúcu v meraní unikajúcich prúdov. Pomocou špeciálneho obvodu, ktorý sa dá použiť len vo FVE sa stráži dovolená veľkosť unikajúceho prúdu do ochranného vodiča. V prípade poruchy sa automaticky odpojí menič od siete. Týmto meraním sa stráži jednak unikajúci prúd z DC strany teda z článkov ale aj z AC strany zo strany zdroja. Strana 20 z 31

21 Merania a revízie na meniči Za účelom opráv, revízií, nastavovania meniča sú v meniči zvonku prístupné odpojovacie mechanické prvky vypínače pomocou ktorých sa dá úplne menič odpojiť od AC aj DC strany. Pri revíziách rozvádzačov s meničmi postupujeme rovnako ako pri revíziách iných rozvádzačov podľa platných noriem STN EN , STN EN , -6. Pre meniče platia STN EN , 1-1/A1, 1-3, STN EN Pri meraniach meničov musí byť zabezpečené: - pri meraní izolačných stavov alebo prechodových odporov musia byt zo svoriek meniča (vstupné + a - DC ako aj výstupné U, V, W) odpojené vodiče. Obdobne musia byt odpojené vodiče aj so všetkých ovládacích svoriek. - ak sa v rozvádzači prevádzajú merania izolačných stavov alebo prechodových odporov a je možnosť, že sa môže dostať cudzie napätie (napätie meracieho prístroja) na menič, musia byt jeho svorky zoskratované a privedené na PE. - merania meniča prevádza a môže prevádzať len jeho výrobca - na vedeniach pripojených na FM sa nikdy nesmie skúšať izolácia vysokým napätím!!! Uzemnenie meničov STN EN časť Uzemnenie v elektronickom zariadení sa vyžaduje nielen na zníženie účinkov interferencie, ale predovšetkým pre bezpečnosť osôb. Keď vznikne konflikt medzi týmito dvomi požiadavkami, bezpečnosť osôb má vždy prednosť. Vzhľadom na povahu činnosti elektronických zariadení je uzemnenie nutné. 3 fázový menič pre podstatu svojej činnosti nevyužíva vodič PE a už vôbec vodič N. Meniče sú zariadenia s impulznou činnosťou výkonových prvkov, preto pri ich činnosti vznikajú rušivé prúdy. Tieto unikajúce prúdy sú zvádzané do kovového obalu meniča a ďalej zvádzané do uzemnenia meniča. Z dôvodu kvalitného uzemnenia predpisuje EN časť aj pre malé výkony minimálne prierez uzemnenia 10mm2. Minimálny prierez je určený z dôvodu mechanickej pevnosti!!! Keďže menič obsahuje aj vf RFI filter, ktorý obmedzuje prístup vf rušenia aj do napájacej sústavy meniča, sú tieto unikajúce prúdy vyššej hodnoty, pretože vf filter obsahuje aj kondenzátor Y zapojený na PE. Z tohto dôvodu sú unikajúce prúdu meniča vyššie ako 3,5 ma pri st resp. 10 ma js a menič musí byt kvalitne uzemnený. Text EN časť : Pri vyššom unikajúcom prúde ako sú medzné hodnoty 3,5mA pri st a 10 ma pri js sa musí zaistiť zdvojenie ochranného vodiča. Text EN časť : Ak zvyčajný unikajúci prúd v pevne pripojenom elektronickom zariadení prevýši hodnotu 3,5mA pri st alebo 10mA pri js musí sa splniť jedna z podmienok: a, prierez ochranného vodiča musí byť aspoň 10mm 2 Cu b, 2 vodiče s rovnakým prierezom ako vodič napájania Poistky v meniči Prakticky každý výrobca v technickej dokumentácii odporúča príslušné typy a výkony poistiek. Hlavné výhody rýchlych poistiek sú hlavne minimalizácia ďalších škôd. Rýchle poistky typu: ar istia iba skrat gr istia skrat + preťaženie Strana 21 z 31

22 Výstup meniča frekvencie FOTO CONTROL 3f 400/33 nie je nutné zvlášť istiť istenie sa zabezpečuje vnútri menič frekvencie V meničoch FOTO CONTROL 3f 400 sú priamo vnútri skrinky vstavané rýchle poistkové ochrany DC vstupu výkonového meniča ako aj rýchle poistky gr AC výstupnej strany. Poistkami sú chránené aj prepäťové ochrany meniča DC a AC strany. Ochranné pripojenie k napájacej sieti zabezpečujú aj ochranné trojfázové tlmivky. Tieto sú zapojené v poslednom stupni meniča pred pripojením na sieť. Pred touto trojfázovou tlmivkou je ešte zapojený LC filter slúžiaci k filtrácii PWM modulácie výkonového striedača. Trojfázové tlmivky LC filtra sú zhotovené z práškových materiálov a výstupná tlmivka zo špeciálne lisovaných plechov. Ako sú v meniči všetky tieto prvky zapojené je vidieť aj na blokovej schéme meniča a na fotografii. Prepäťová ochrana AC Poistky pre istenie sieťovej AC strany meniča Poistky pre istenie DC prepäťovej ochrany Poistky monitorovania siete Prepäťová ochrana DC Obr.: 8 Rozmiestnenie ochranných prvkov 3.2. Výber FV článkov a ich zapojenie Výber fotovoltických článkov pre FV elektráreň je dôležitý a má vplyv na celkovú účinnosť a súvisí s tým aj výber meniča. Fotovoltický panel pozostáva z viacerých polovodičových článkov zapojených sériovo, paralelne alebo sériovo-paralelne. Fyzikálne pri dopade fotónov na tento polovodičový materiál sa uvoľňuje z mriežky polovodičového materiálu elektrón, ktorý je prebytkový a spôsobuje vznik elektrického prúdu. Fotovoltické panely sa delia z hľadiska materiálového zhotovenia v zásade na: a) Monokryštalické panely - ich účinnosť pre FVE je cca % b) Polykryštalické články - ich účinnosť je pre FVE od % c) Tenkovrstvové moduly vo viacerých variáciách výroby - ich účinnosť je od 5 do 11 % Strana 22 z 31

23 V- A Charakteristika fotovoltického panela je zobrazená na nasledujúcom obrázku Z obrázku vyplýva, že FV panel je zdrojom prúdu, ktorý sa úmerne mení v závislosti od intenzity dopadajúceho osvetlenia (fotónov). Výkonová krivka je zobrazená na pravom obrázku a bod maximálneho výkonu sa nazýva MPP (maximum power point). Tento bod je veľmi dôležitý, lebo vtedy FV článok dodáva pri danej intenzite osvetlenia maximálny výkon. FV menič sa svojou softvérovou výbavou stará o vyhľadanie tohto bodu pri rozdielnych vonkajších podmienkach. Ďalšou dôležitou vlastnosťou FV panelov je, že napätie článkov sa pomerne silne mení v závislosti od vonkajšej teploty. Tento koeficient zmeny napätia od teploty má záporné znamienko a to znamená, že pri nízkej vonkajšej teplote bude toto napätie podstatne vyššie ako pri teplote 25 st. Celzia - čo je teplota udávaná pre napätie panelov od výrobcu. Meniče pre FVE majú v svojich technických podmienkach udávané tzv. maximálne napätie DC zberne. Toto napätie musí korešpondovať práve s maximálnym napätím FV panelov. Obvykle koeficient zmeny napätia udáva výrobca panelov vo svojich datasheetoch. Zároveň výrobca udáva tzv. napätie naprázdno pri teplote okolia 25st. Celzia. Na základe týchto údajov sa dá spočítať jednak maximálne napätie FV panelov (a teda aj max. napätie DC zberne meniča ), ako aj výkon panelov zapojených do jedného stringu. Najlepšie sa dá táto situácia ozrejmiť na nasledujúcom príklade. Typu panelov polykryštál, výkon 210W výpočet max. napätia pri -20 st. Celzia. Uvažujme najskôr, že použijeme 22ks panelov 210W čo je spolu 4620 W Ide o to, že napätie článkov sa so záporným koeficientom zvyšuje s klesajúcou teplotou. U týchto článkov je to : 1. napätie naprázdno je 37,2V 2. teplotný koeficient je - 0,34%/ºC 3. výkon je 210W Ak to spočítame tak dostaneme: a) zmena napätia 37,2 x 0,0034= 0,12648V na článok pri zmene teploty o 1 stupeň Celzia Strana 23 z 31

24 b) pri zmene teploty z 25 stupňov na -20 stupňov čo je rozdiel teplôt 45 stupňov, tak dostaneme napätie : 0,12648 x 45 = 5,692V na článok c) ak by bolo použitých 22 článkov dostaneme pri -20 stupňoch Celzia : 5,692 x 22 = 125,2V je prírastok napätia ku základnému napätiu pri 25 stupňoch Celzia a teda na DC zberni by bolo nedovolených 22 x 37, ,2 = 943,6V a mohlo by dôjsť k prierazu panelov Maximálne napätie meničov FOTO CONTROL 3f 400 je 880V, z čoho vyplýva, že počet článkov 22ks je neprípustný, lebo pri -20 st. Celzia okolitej teploty by na DC zberni meniča bolo 943,6V. Ak prevedieme výpočet pre počet panelov v počte 20 ks dostaneme : d) použijem len 20 ks panelov na string, potom pri rovnakom tepelnom súčiniteli dostaneme 5,692V/na článok e) pri počte článkov 20 ks bude prírastok 113,84V f) Celkové maximálne napätie na zberni by bolo 20 x 37, ,84 = 857,84V, čo je ešte dovolená hranica napätia naprázdno Teraz bude potrebné vypočítať minimálne pracovné napätie článkov pre MPPT, ktoré by nemalo byť nižšie ako 450V. Opäť budeme postupovať podľa predchádzajúcich krokov s tým, že musíme vypočítať minimálne napätie pri optimálnom výkone a pri maximálnej teplote článkov. Budeme uvažovať: 1. napätie v bode max. výkonu 30,8 V 2. teplotný koeficient je - 0,34%/ºC 3. teplota panela 70 ºC tomu odpovedá teplotný rozdiel 45 ºC Po výpočtoch zistíme, že pri 70 ºC bude pri maximálnom výkone napätie článku 25,108V. Pre 20ks panelov dostaneme napätie 502,16V. Táto hodnota napätia je vyššia ako minimálna hranica MPPT 450V. Dôležité však je, že pri použití počtu panelov 20 ks dostaneme aj inú hodnotu výkonu stringu. Teraz budeme mať na string 20 panelov výkonu 210W, tak to je spolu 4200W. Až v tejto fáze odporúčame vyberať výkon meniča. Ak by sme použili menič FOTO CONTROL 3f 400/33 - výkon meniča je 33kW t.j. počet stringov u tohto meniča je 8ks. Pri 8 stringoch je prenášaný výkon 1 meniča 8 x výkon 20ks panelov = 8 x 4200W = 33,6kW, z čoho vyplýva, že menič bude optimálne využitý. Z uvedeného vyplýva, že tento výpočet je veľmi dôležitý a môže ovplyvniť využiteľnosť FVE a najmä využiteľnosť meničov. Keďže meniče FOTO CONTROL 3f 400 je možné preťažiť cca o 5 % trvale, je možné takto nájsť optimálny variant výkonu a počtu FV meničov. Strana 24 z 31

25 3.3. Výkonový transformátor NN/VN a kabeláž Výkonový transformátor NN/VN môže silne ovplyvniť celkovú účinnosť FVE. Pri výkone FVE 1MW a účinnosti transformátora 96 % je pri výrobe elektriny stratených 4 % výkonu čo je pri prenášanom výkone 1MW až 40 kw. Ak by účinnosť transformátora bola 99 % tak je to už len 10 kw strát. Snahou by malo byť použitie transformátorov s čo najvyššou účinnosťou. Sú to transformátory, ktoré majú jadrá zložené so špeciálnych plechov (98 %) alebo jadrá z amorfných kovov (účinnosť až 99,2 %). Prierezy kabeláže by sa mali navrhovať tiež s ohľadom na účinnosť celej FVE ale aj z dôvodu čo najnižšieho úbytku na káblových trasách. Akceptovateľným je úbytok od 2 do 4 %. Transformátor NN/VN býva umiestnený na pozemku v rámci možností FVE. Optimálne sú štvorcové pozemky, kde NN kabeláž vychádza od meničov zhruba rovnako dlhá, ak je trafo umiestnené v strede. Zvyčajne je však trafo umiestnené na kraji pozemku a tým aj vzdialenosti káblových trás od jednotlivých meničov sú rôzne. Pre dosiahnutie čo najmenších úbytkov na vedeniach sa pri decentralizovaných systémoch kabeláž z meniča nevedie priamo k NN/VN trafu, lebo by to bolo neúnosné na počet káblov a ich prierezy. Pre praktické prepojovanie sa používajú na výstupe meničov tzv. zlučovacie skrinky, kde sa zlúči kabeláž napr. od 3 až 5 ks (10ks) meničov. Tento počet je daný aj výkonom meničov. Prívod z meničov je dimenzovaný podľa vzdialenosti menič - zlučovač a tento vývod by mal byť v zlučovači istený poistkou. Tak isto aj kabeláž z tejto zlučovacej skrinky musí byť istená poistkou príslušnej dimenzie. Sumárny výkon zo zlučovača sa istí tiež v transformovni do vinutia NN trafa. Kabeláž a jej istenie je nutné dimenzovať podľa príslušných noriem Výber a optimalizácia RS. Pre rôzne výkony FVE a účel využitia je možné zoptimalizovať aj výber RS elektrárne. Pre sólo FVE s malým výkonom a 1ks meniča frekvencie je na zváženie aká konfigurácia riadiaceho systému sa použije. Zvyčajne pre takéto elektrárne postačuje vybaviť menič lokálnym grafickým zobrazovačom, ktorý umožňuje sledovať vyrábaný výkon a graficky zobrazovať niektoré veličiny. Tento panel umožňuje nastavovať menič a identifikovať jeho prípadné poruchy ako aj zobrazovať stav stringov meniča. Samozrejmosťou aj u malých a sólo meničoch je ich vybavenie komunikačným rozhraním RS485 s protokolom MODBUS RTU. Pre väčšie systémy sa odporúča použiť kompletný riadiaci systém s riadeným zberom a ukladaním dát. Tento systém umožňuje zber dát z viacerých meničov pomocou RS 485 protokol Modbus RTU do jednotlivých medziuzlov, ktorých počet je daný veľkosťou FVE. Z týchto uzlov je zber dát sústredený do NRS osadeného v samostatnej skrini. Podľa požadovaného vybavenia je možné tento NRS osadiť : 1. Jednotkou EWON pre priame pripojenie na internet, (ethernet) DSL alebo GSM bránu cez SIM kartu Strana 25 z 31

26 2. Malým PLC pre pripojenie METEO Jednotky (osvit, vietor, teplota článkov, vonkajšia teplota) 3. Jednotkou dlhotrvajúceho zápisu dát 4. Zálohovacím zariadením dát 5. UPS pre nepretržitý záznam údajov a komunikáciu s dispečingom centra 6. Vizualizačný program Bližšie je systém popísaný v priloženej prehľadovej dokumentácii riadiaceho systému a jeho možností. USB pre pripojenie k PC Konektor RS485 MODBUS pre pripojenie k monitorovaciemu systému Strana 26 z 31

27 Monitorovanie stringov Vizualizačný program umožňuje zákazníkom priamo prezerať (monitorovať) stav stringových polí. To sa s výhodou dá použiť aj pri diagnostike alebo získaní prehľadu, ktorý menič je v akom výkonovom stave ako aj výkonovo prezrieť priamo jeho stringové polia. Na obrázku je zobrazenie obrazovky merania 16 tich stringov meniča FOTO CONTROL 400 Strana 27 z 31

28 4. Prílohy 4.1. Certifikát kvality-systém riadenia organizácie Strana 28 z 31

29 Strana 29 z 31

30 4.2. ES VYHLÁSENIE O ZHODE Európske harmonizované normy 1, ES vyhlásenie o zhode vydáva: Výrobca: VONSCH spol. s r.o. Sídlo : Budovateľská 13, BREZNO IČO: , Označenie výrobku: Sieťový menič s riadeným usmerňovačom pre fotovoltické elektrárne 3, Typ výrobku: FOTO CONTROL 3f 400/33 4, Popis a určenie výrobku: Sieťový menič s riadeným usmerňovačom FOTO CONTROL 3f 400 je určený pre premenu DC jednosmerného napätia vyrobeného fotovoltickými článkami na napätie AC striedavé. Prúd a energia vzniknutá premenou dopadu fotónov na fotovoltický článok sa pomocou tohto meniča dodáva do rozvodnej elektrickej siete. Umožňuje vyrobený výkon dodávať do siete s minimálnym podielom vyšších harmonických prúdov (THDi 3%) a s cos φ = 1. FOTO CONTROL 400 je dodávaný ako kompletná jednotka v rozvádzačovom prevedení. 5, Prehlasujeme a potvrdzujeme: Typový rad meniča FOTO CONTROL 3f 400/33 prešiel skúškami EMC a bezpečnosti u výrobcu VONSCH spol. s r.o. ES vyhlásenie o zhode na uvedený typový rad uvedený v bode 3, je vydané spoločnosťou VONSCH s.r.o. na základe skúšok VONSCH a výrobnej dokumentácie. Tento výrobok vyhovuje schválenej technickej dokumentácii. Za predpokladu, že sa používa na účely, na ktoré bol vyrobený, je primerane udržovaný a bol inštalovaný v súlade s poskytnutou technickou dokumentáciou a príslušnými upozorneniami uvedenými v tejto dokumentácii, je tento výrobok bezpečný. Sieťové meniče FOTO CONTROL 3f 400 boli navrhnuté, posudzované a vyrobené podľa týchto európskych harmonizovaných noriem, národných a medzinárodných noriem: EN , EN 50178, EN , EN , EN ,3 Pri posudzovaní zhody na rozvádzač boli použité nasledovné technické normy: EN Pri posudzovaní zhody bolo použité vyhlásenie o zhode výrobcu plechovej skrine rozvádzača RITTAL Označenie CE je prítomné na rozvádzači RITTAL Výrobok spĺňa podmienky nariadenia vlády SR č.: Výrobok zodpovedá smerniciam ES: 308/2004 Z.z., 318/2007 Z.z. Pre nízke napätie: 2006/95/EEC EMC: 2004/108/EEC V Brezne dňa: Vydal: Ing. Pavol Šperka konateľ VONSCH s.r.o. Strana 30 z 31

31 ES VYHLÁSENIE O ZHODE FOTO CONTROL 3F 400/ Slovenské a európske harmonizované normy 1, ES vyhlásenie o zhode vydáva: Výrobca: VONSCH spol. s r.o. Sídlo : Budovateľská 13, BREZNO IČO: , Označenie výrobku: Sieťový menič s riadeným usmerňovačom pre fotovoltické elektrárne 3, Typ výrobku: FOTO CONTROL 3f 400/33 4, Popis a určenie výrobku: Sieťový menič s riadeným usmerňovačom FOTO CONTROL 3f 400 je určený pre premenu DC jednosmerného napätia vyrobeného fotovoltickými článkami na napätie AC striedavé. Prúd a energia vzniknutá premenou dopadu fotónov na fotovoltický článok sa pomocou tohto meniča dodáva do rozvodnej elektrickej siete. Umožňuje vyrobený výkon dodávať do siete s minimálnym podielom vyšších harmonických prúdov (THDi 3%) a s cos φ = 1. FOTO CONTROL 400 je dodávaný ako kompletná jednotka v rozvádzačovom prevedení. 5, Prehlasujeme a potvrdzujeme: Typový rad meniča FOTO CONTROL 3f 400/33 prešiel skúškami EMC a bezpečnosti u výrobcu VONSCH spol. s r.o. ES vyhlásenie o zhode na uvedený typový rad uvedený v bode 3, je vydané spoločnosťou VONSCH s.r.o. na základe skúšok VONSCH a výrobnej dokumentácie. Tento výrobok vyhovuje schválenej technickej dokumentácii. Za predpokladu, že sa používa na účely, na ktoré bol vyrobený, je primerane udržovaný a bol inštalovaný v súlade s poskytnutou technickou dokumentáciou a príslušnými upozorneniami uvedenými v tejto dokumentácii, je tento výrobok bezpečný. Sieťové meniče FOTO CONTROL 3f 400 boli navrhnuté, posudzované a vyrobené podľa týchto európskych harmonizovaných noriem, národných a medzinárodných noriem: STN EN , STN EN 50178, STN EN , STN EN , STN EN ,3 Pri posudzovaní zhody na rozvádzač boli použité nasledovné technické normy: EN Pri posudzovaní zhody bolo použité vyhlásenie o zhode výrobcu plechovej skrine rozvádzača RITTAL Označenie CE je prítomné na rozvádzači RITTAL Výrobok spĺňa podmienky nariadenia vlády SR č.: Výrobok zodpovedá smerniciam ES: 308/2004 Z.z., 318/2007 Z.z. Pre nízke napätie: 2006/95/EEC EMC: 2004/108/EEC V Brezne dňa: Vydal: Ing. Pavol Šperka konateľ VONSCH s.r.o. Strana 31 z 31
