1 Auna AMP-CH02 2- kanálový zosilňovač

2 Vážený zákazník, gratulujeme Vám k získaniu Vášho zariadenia. Prečítajte si, prosím, dôsledne nasledovné pokyny pre pripojenie a používanie a postupujte podľa nich, aby sa predišlo možným technickým škodám. Vlastnosti 95 W x 2-kanálový výstupný výkon (20 Hz - 20 khz na 2 Ohm) Schopnosť multi režimu pre súčasné pripojenie subwoofera a satelitných reproduktorov Nastaviteľná crossover frekvencia subwoofera ( Hz) Výstupné zariadenie s vysokým prúdom Nastaviteľná cinch vstupná úroveň Vstupná základná izolácia potláčania šumu vedenia Zásobovanie energiou Ultra stabilná PWM (impulzová šírková modulácia) Energetické napájanie (11-16 V) Tepelná ochrana proti prehriatiu Diaľkové zapínanie Všeobecné Redukcia šumu Oneskorenie zapnutia Ochrana reproduktora proti skratu Zlaté cinch konektory a vstupy ATC jednotka - ochranná poistka 1. Pripojenie elektrického kábla Vzhľadom na to, že sa jedná o zariadenie s vysokým prúdom, pripojenie napájacieho kábla je veľmi dôležité. Pripojte červený kábel k (+) pólu batérie za použitia kábla s držiakom poistky. Pripojte pevne čierny kábel pomocou skrutky alebo inej časti karosérie Vášho auta potom, ako ste odstránili náter. Toto je nevyhnutné pre bezchybné uzemnenie. Správna kabeláž zabezpečí čistý zvuk. 2. Pripojenie kábla pre diaľkové zapínanie a vypínanie Prepojte oranžový kábel so zapojeným napájacím káblom autorádia. To ovláda zapínanie a vypínanie zosilňovača. Zapojený napájací kábel môže slúžiť ako anténa rádia. 3. Pripojenie vstupu zosilňovača Toto zariadenie je možné použiť so všetkými autorádiami, ktoré majú k dispozícii vysoko výkonové výstupy. Samostatné základné autorádiové pripojenie: Pripojte výstupný kábel reproduktora autorádia s vstupmi s vysokým výkonom +/- vpravo a vľavo. Všeobecné základné pripojenie autorádia: Pripojte záporný výstupný kábel reproduktora autorádia s dvomi zostávajúcimi káblami +/- napravo a naľavo.

3 4. Pripojenie AUX vstupu Pripojte výstupný AUX kábel s cinch konektorom, ako je popísané: Biely k ľavému predzosilňovaciemu výstupu autorádia. Červený k pravému výstupu predzosilňovača autorádia. Predtým, ako zapojíte výstup predzosilňovača autorádia alebo iného zariadenia, sa uistite, že impedancia a citlivosť sa zhodujú s týmto AUX konektorom. Nastavte vstupnú citlivosť na autorádiu. 5. Kontrola vstupnej senzibility 6. Pripojenie reproduktora (stereo / mono) Pripojte reproduktory, ako je znázornené na obr DÔLEŽITÉ: Zosilňovač potrebuje vysoký výkon 15 A. Keď sa zosilňovač používa, zatiaľ čo je motor vypnutý, môže sa stať, že sa batéria vybije. Prosím, predtým ako použijete zosilňovač, zapnite vždy motor. Používajte iba napájací kábel s vhodným prierezom. Toto zariadenie je vhodné pre reproduktory s impedanciou 2-16?. Reproduktory musia mať dostatočnú kapacitu, aby dokázali prijať väčší výkon zariadenia.

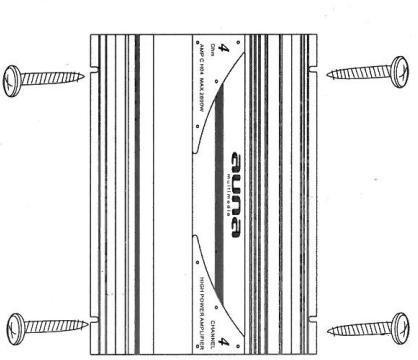

4 Pripojenie k autorádiu Obr. 1 Pripojenie s reproduktormi Obr. 2 Montáž Namontujte zosilňovač, ako je znázornené na obr. 3 POZOR: Zariadenie sa silno zahrieva. Prosím, nechajte pri montáži miesto okolo zosilňovača. Zosilňovač počas používania nezakrývajte. Obr. 3

5 Technické údaje Výkon Frekvenčný rozsah Vstupná citlivosť Vysoká: 95 W x 2 zosilňovač 1400 W 20Hz-20KHz bei 1dB Vysoká: 1,0 2,0 V impedancia 100 Ω Nízka: 0,1-1,0 V impedancia 10 KΩ SR Impedancia reproduktora Frekvencia subwoofera viac ako 95 db 4-16 Ω Regulovateľná 30 Hz-250 Hz Napájanie DC 14.4V Rozmery Príslušenstvo 250 mm x 261 mm x 59 mm Skrutky a náhradná poistka Bezpečnostné pokyny a záruka Tento návod na obsluhu je určený pre zoznámenie sa s prevádzkou tohto produktu. Uchovajte si preto vždy dobre tento manuál, aby ste po ňom mohli kedykoľvek siahnuť. Pri kúpe tohto produktu získavate dvojročnú záruku na poruchy pri správnom používaní. Používajte produkt, prosím, iba v manuáli určeným spôsobom. Iný spôsob použitia môže prípadne viesť k poškodeniu produktu alebo okolia produktu. Prestavby alebo modifikácie produktu narúšajú jeho bezpečnosť. Pozor, nebezpečenstvo poranenia! Nikdy svojvoľne neotvárajte produkt a nevykonávajte opravy nikdy sami! Pri manipulácii s produktom buďte opatrný. Môže byť poškodený nárazmi, úderom alebo pádom aj z malej výšky. Chráňte produkt pred vlhkosťou a extrémnymi teplotami. POZOR: Nenesieme žiadnu zodpovednosť za následné škody. Technické zmeny a chyby vyhradené! Dôležité pokyny k likvidácii Nenesieme žiadnu zodpovednosť za následné škody. Technické zmeny a chyby vyhradené! Dôležité pokyny k likvidácii Toto elektrické zariadenie nepatrí do domového odpadu. Pre správnu likvidáciu kontaktujte, prosím, verejné zberné miesta vo svojej obci. Podrobnosti o umiestnení takéhoto zberného miesta a všetky existujúce množstevné obmedzenia na deň / mesiac / rok, ako aj s tým spojené náklady pri odovzdaní, nájdete v príslušnej obci. Informácie o nebezpečenstve: Opravy zariadenia majú byť vykonávané iba v autorizovanom servisnom stredisku. V žiadnom prípade zariadenie neotvárajte. Nesprávna montáž môže viesť k poruchám alebo úplnému zlyhaniu zariadenia. Zariadenie by malo byť chránené pred akýmkoľvek vlhkom a priamym slnečným žiarením. Nečistite, prosím, zariadenie čistiacimi prostriedkami. Na čistenie používajte iba suchú handričku (z mikrovlákna). Zapájajte zariadenie len k určenému sieťovému napätiu. V žiadnom prípade zariadenie nezapájajte na iné napätia, než je určené. Záruka zaniká pri zásahoch do zariadenia.
