1. Brodski cevovodi 2. Pumpe 3. Armatura 4. Pojedini sistemi

Transcript

1 1. Brodski cevovodi 2. Pumpe 3. Armatura 4. Pojedini sistemi 3. Armatura 3.0 Legenda simbola Brodski cevovodi se, kao i svi drugi cevovodi, crtaju šematski. Pri šematskom crtanju koriste se simboli. Simboli su standardizovani, radi lakšeg prepoznavanja. Trenutno je na snazi ISO R538. U novije vreme brodski cevovodi se modeliraju u 3D, ali šeme ostaju kao sastavni deo brodske dokumentacije Generalne oznake - cev - ventil, slavina, zaklopka, zasun - uređaj - pokazni ili merni instrument 1

2 3.0.2 Cevi i njihovi spojevi - ukrštanje bez spoja - ukrštanje sa spojem - savitljiva cev - spoj prirubnicama - spoj sa naglavkom ili muf - navojni spoj - ekspaziona cev - ekspaziona cev (korugovana) - slepa navrtka - slepa prirubnica Ventili, zasuni, slavine i zaklopke Uređaji - običan ventil ručno upravljan - nepovratni ventil - zaklopka - daljinski upravljani ventili - usisna korpa - usisna korpa sa nepovratnim ventilom - blatnjača a (taložna kutija) - separator - kondenzacioni lonac - filter (sito) 2

3 3.0.5 Završeci cevi (fitinzi) - levak - sifon - odušnik - nalivno grlo sa navojnim zatvaračem Pokazni i merni instrumenti - zvonasti završetak cevi - pokazivač proticanja (ide-neide) - gledaljka na cevi - merač protoka - manometar - vakuummetar S - termometar - pokazivač nivoa (vodomerno staklo) - merač slanosti - Univerzalni instrument za merenje pritiska Pumpe - pumpa - klipna pumpa - strujna pumpa Identifikacija cevovoda 3

4 3.1 Cevi Materijali Debljina zida cevi Spojevi cevi Elementi cevovoda Prolazi kroz pregrade Materijali čelik (najčešće) mane: korozija, težina plastične cevi prednosti: lake, otporne na koroziju mane: ne podnose visok pritisak i temperaturu čelične cevi iznutra plastificirane mane: ne podnose visoku temperaturu 4

5 3.1.2 Debljina zida cevi mogao bi da se koristi proračun čvrstoće na osnovu p max možemo da odredimo prečnik d biramo standardni prečnik cevi Registri imaju svoje zahteve Npr. Jugoregistar: s = s 0 + b + c s 0 = d p/(200σ D ϕ + p) p [MPa] maksimalni pritisak u cevovodu d[mm] prečnik cevi σ D dozvoljeno naprezanje ϕ koeficijent koji opisuje vrstu cevi b dodatak za savijanje cevi c dodatak za koroziju Spojeci cevi 1) čvrsti spojevi a) zavarivanjem b) lemljenjem c) lepljenjem prednosti: ušteda u materijalu, lakša konstrukcija mane: problemi pri popravkama 5

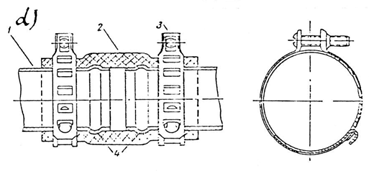

6 2) Rastavljivi spojevi: а) prirubnički (flanšni) najčešći i najbolji za čelične cevi većeg D sa zavarenom prirubnicom sa slobodnom prirubnicom b) ogrlični (mufni) za metalne cevi D < 80 mm, p < 10 bar c) naglavni za D < 30 mm d) stezni elastičan D < 80 mm, p < 10 bar 6

7 3.1.4 Elementi cevovoda Osim cevi u cevovodu postoji niz elemenata: kolena, račve, fiksni i elastični oslonci, kompenzatori dilatacija, konfuzor (difuzor) Prolazi kroz pregrade ne sme ovakva kruta veza nepraktično za montažu, demontažu, prenose se naprezanja, deformacije i vibracije 7

8 postoji više rešenja, ali ovo je osnovno D p < d r Zašto nije urađeno ovako? potreban pristup sa obe strane pregrade za rastavljanje cevovoda kod rastavljanja je teško izvući celu cev u levo 8

9 broj cevi kroz nepropusne pregrade što manji Kroz kolizionu pregradu najviše jedna cev za putničke brodove Prolaz kroz tankove 3.2. Armatura cevovoda Podela po ulozi: I) Zatvaračko ko-regulatorska II) III) Promena kvaliteta fluida Merno-kontrolna slavine, ventili, zasuni, zaklopke, leptiri... filteri, zaštitne mreže, e, taložne kutije, separator termometri, manometri, merači i protoka... Najviše ćemo se zadržati ati na I). Podela I) može e biti i drugačija: - završne - sa ručnim upravljanjem - putni - sa daljinskim upravljanjem Slavine Ventili Zasuni Leptiri Zaklopke Specijalne brodske armature Daljinsko upravljenje 9

10 Slavine a) Protočne Zatvarač se obrće oko ose upravne na pravac strujanja fluida. Zaptivač klizi po zaptivnoj površini problem zaptivanje. SIMBOL b) L slavina Spoje 3 ili 4 cevi. d) Dvokraka razvodna slavina c) T slavina Služi za menjanje režima ne može da blokira tok. e) Trokraka razvodna slavina Mogići položaji slavina od a) do e) Čepovi ovih slavina su KONIČNI, ali postoje i slavine sa SFERNIM zaptivačima. Slavine sa SFERNIM zaptivačima, tzv. LOPTASTE SLAVINE (loptasti ventili), potiskulu ventile i tamo gde su bili neprikosnoveni ali za visoke pritiske su još skupi. Slavine služe za sve vrste fluida (i para i vazduh) ali pri relativno malim pritiscima. d < 15 mm, p < 25 bar ; d < 25 mm, p < 10 bar ; d < 80 mm, p < 5 bar,, a za veće prečnike se retko koriste. Pogodne su za brzu promenu ražima (brzo otvaranje i zatvaranje ovo nekada može e dovesti i do HIDRAULIČKOG UDARA) ) i na mestima grananja cevovoda. ζ = koeficijent lokalnog otpora 10

11 Ventili Vreteno Zatvarač (pečurka) Sedište Zatvarač se kreće upravno na zaptivnu površinu, nema klizanja između zaptivnih površina. Kao i slavine rade sa svim fluidima, ali i sa svim pritiscima i svim prečnicima. Ventili si najrasprostranjeniji. Koeficijent lokalnog gubitka obično je ζ = 3 7,, ali postoje i konstrukcije gde je ζ znatno manje: ζ = 0.6 (min) Ventili se razlikuju po konstrukciji i po nameni. Razmotrićemo neke n od tipova. a) Zatvarački (zatvorivi, zaporni) ventili SIMBOL Ali detaljnije: - sa ručnim upravljanjem - sa daljinskim upravljanjem Ugaoni 11

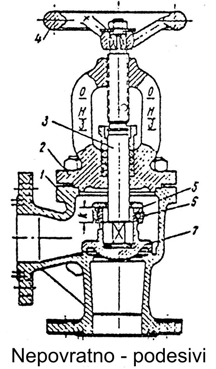

12 b) Nepovratni (jednosmerni) Otvara ga sam fluid. Smer toka c) Nepovratno zatvoriv d) Nepovratno podesiv Rezime a), b), c), d) a) Mehaničko otvaranje + Mehaničko zatvaranje + Automatsko otv./zatvaranje - b) c) d)

13 e) Sigurnosni ventil f) Prigušni ventil g) Redukcioni ventil Otvara ga fluid ali tačno na određenom enom pritisku Daje tačno određeno ζ - prigušenje kod indirektnog zadatka, ili smanjenje protoka pri kraju istovara p 1 p 2 p 1 > p 2 h) Razvodno zatvorivi ventil (WECHSEL - veksel ventil) i) Ventil sa prednjim i zadnjim sedištem A B C A C B U potpuno otvorenom položaju zaptivka je rasterećena. Moguća je njena zamena bez prekida rada. Važno ako je neophodan neprekidan rad ili se transportuju skupe tešnosti. 13

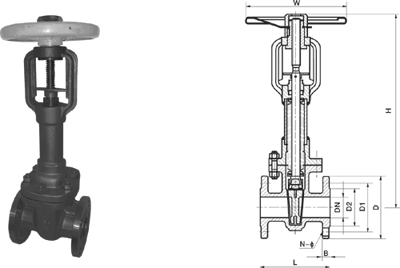

14 j) Ventilske kutije od 2 do 12 ventila Potisna (razdelna) kutija Usisna (sabirna) kutija k) Ventilske razvodne kutije A C 7 P E F G B D 8 Usisni vod (od tankova) Zasuni d Zatvarač se kreće u istom pravcu kao i zaptivna površina, postoji trenje klizanja (habanje) između zaptivnih površina. Navoj Za relativno male pritiske p 25 bar,, ali vrlo velike prečnike d = mm. ζ = Vidi se da je ukupna visina potrebna za zasun h > 3d (a d ide i do 1.2 m!!!), to je za brod puno. d Klin (zatvarač) 14

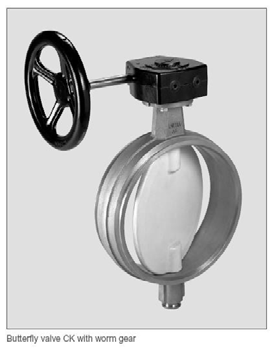

15 Postoje različite konstrukcije za povećanje brzine i smanjenje visine. Visina se npr. smanjuje: Vreteno ulazi u klin Povećanje brzine: d Postoje i druga rešenja za poboljšanje zaptivanja, klin sa oprugama... Komplikovanije i skuplje rešenje. Ako se suviše iskomplikuje treba izabrati ventil (bolji). d Šupalj klin Leptiri Leptir ventili, leptirski zatvarači Osa rotacije zatvarača (leptira) prolazi kroz središte poprečnog preseka. Opet nema klizanja između u zaptivača i zaptivne površine. Za razliku od zaklopki koje su prvenstveno nepovratne, leptiri to ne mogu biti. Ali su se pokazali dobri i sve se više primenjuju (jednostavna konstrukcija, laki) naročito za velike prečnike (tu bi ventili bili suviše teški). Leptiri kada su otvoreni daju mali otpor ζ 0.1 Problem kod velikihg prečnika je dobro zaptivanje zbog mogućih deformacija i netačnosti izrade. 15

16 Zaklopke Klapne, priklopci Tanjir (zatvarač) Zaptivač Otvaranje ručno ili samodejstvujuće. Nema klizanja između u zaptivača i zaptivne površine. Koriste za MALE pritiske, slabo zaptivaju (deluju primitivno) ali i postoje mesta gde se koriste Specijalna brodska armatura a) KINGSTON ventil Brodski termin za ventil kojim se upušta spoljna voda u brod prvi ventil na koji nailazi spoljna voda. Ničeg specijalnog u pogledu konstrukcije ventila tu nema, čak ne trpi ni veliki pritisak. To ne mora biti ni VENTIL, može biti i slavina ili zasun iako je ventil najsigurniji. Znači, ventil koji ibavlja tu (izuzetno važnu) funkciju zove se KINGSTON. Brod ima dva KINGSTON ventila. Kod rečnih (zbog mulja, plićaka) KINGSTON se ugrađuje uje najčešće na sledeći način: Ventil Komprimovani vazduh (za čišćenje rešetke) Bunar Dvodno Para (za otpadne vode) Dno Rešetka (uzdužna, zbog otpora) 16

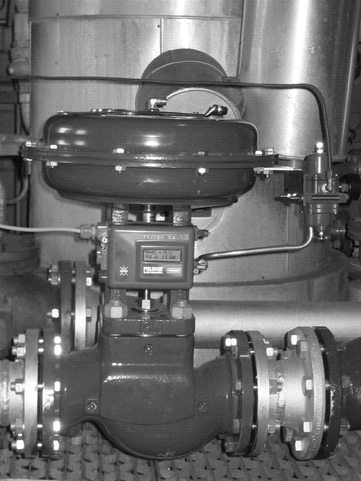

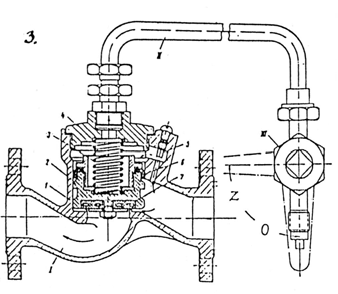

17 Daljinsko upravljanje Razlozi za uvođenje daljinskog upravljanja: - Centralizacija upravljanje sa jednog mesta na brodu (komandni most) -Nepristupačnost mestima: * stešnjenost npr. Ventil u dvodnu, piku * naplavljivost ventil havariskog sistema u prostorima koji mogu biti potopljeni * požar ventil koji uključuje protiv požarni sistem u prostoriji koju treba da gasi a) Vratilno upravljanje b) Električno upravljanje c) Hidrauličko upravljanje d) Pneumatsko upravljanje 17

18 Daljinsko upravljanje 18
