LEGRAND KABLOVSKI SISTEM - LCS 2 PERFORMANSE OD TEHNI»KOG DO POSLOVNOG PROSTORA

Transcript

1 LEGRAND KABLOVSKI SISTEM - LCS 2 PERFORMANSE OD TEHNI»KOG DO POSLOVNOG PROSTORA

2

3 Legrand KABLOVSKI SISTEM LCS 2 LCS 2 Rešenja od glavnog distributivnog bloka do radne stanice Strane od 2 do 12 LCS 2 bakar Strane od 14 do 25 LCS 2 optika Strane od 26 do 31 LCS 2 rack ormani Strane od 32 do 43 LCS 2 radne stanice Strane od 44 do 53 Novi LCS PRO 2 softver Strana 55 Katalog referenci od 56 do 109 strane 1

4 2

5 lcs 2 od glavnog distributivnog bloka do radne stanice LCS 2 LCS 2 proizvodi raëunarskog kablovskog sistema Kompletan sistem od 20 godina garancije. Novi LCS 2 proizvodi, kat. 6A (do 500 MHz), kat. 6 (do 250 MHz) i kat. 5e (do 100 MHz) dizajnirani su kao elementi koherentnog sistema u saglasnosti sa standardima. Sistemi su pogodni kako za optiëke tako i za bakarne kablove. Opširnije na stranama od 14 do 45 Legrand Sinergija Novi LCS 2 sistemi savršeno integrišu razliëita Legrand rešenja: DLP parapetni sistem, kablovske regale, itd. Opširnije na stranama od 46 do 55 Napredne raëunarske mreže. IP proizvodi (IP telefonija, IP daljinski nadzor, IP kontrola pristupa) takoapplee mogu biti sastavni deo LCS 2 sistema. 3

6 1 LCS 2 PRIMENA POSLOVNI PROSTOR Distributivni panel RJ 45 utiënice Kontrola pristupa 4

7 2 LCS Patch panel 5

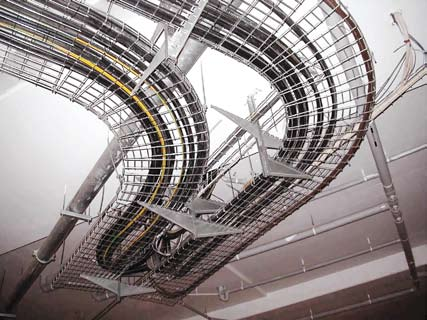

8 2 1 LCS 2 PRIMENA 1 2 TRÆNI CENTAR Switch u DLP parapetu Cablofil - mrežasti kablovski regali 6

9 LCS Rack ormani UtiËnice sa konektorima za optiëke kablove 7

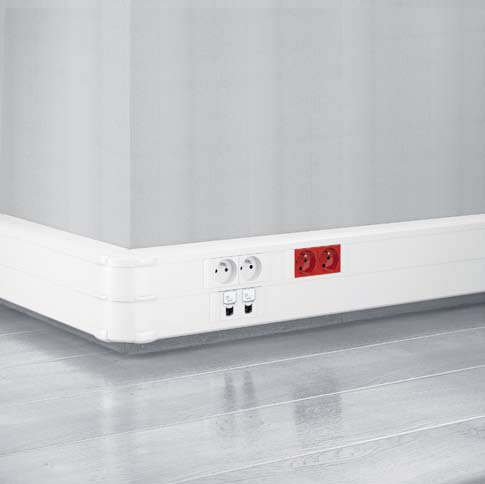

10 3 LCS 2 PRIMENA 1 2 OBRAZOVNA USTANOVA UtiËnice sa posebnim konektorima DLP parapetni sistem 8

11 1 2 LCS Wi-Fi pristupna taëka RJ 45 utiënice sa kontrolisanim pristupom 9

12 2 4 LCS 2 primena 1 2 HOtel RJ 45 utiënice pod uglom od 45 RJ 45 utiënica sa izvlaëivim kablom 10

13 1 LCS Patch kabl 19 nazidni rack ormani 11

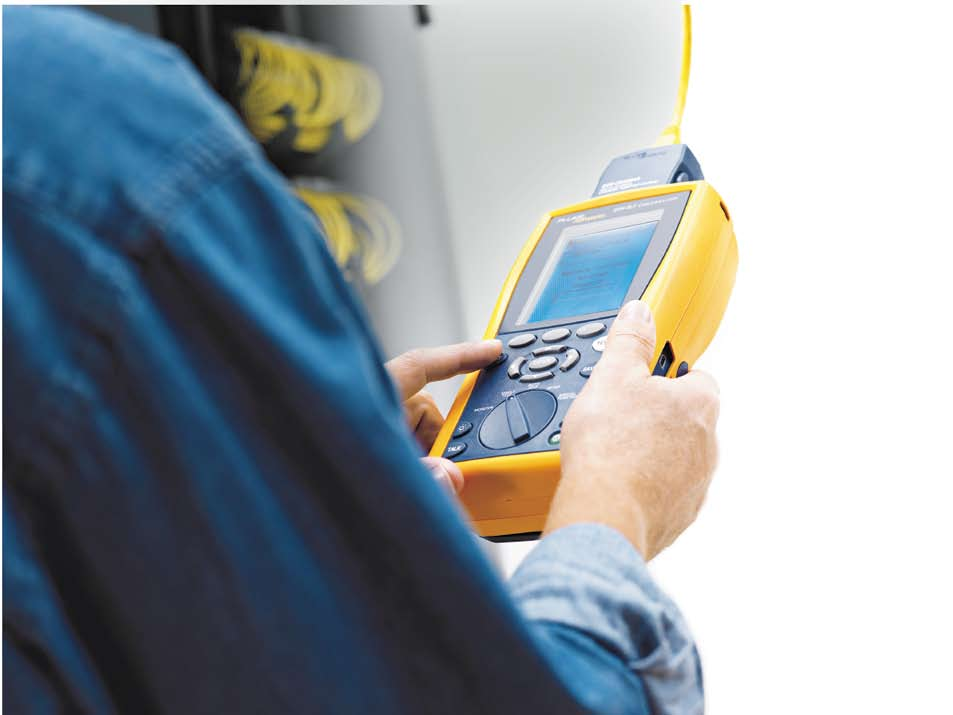

14 Garantovane performanse Legrand kablovskog sistema Merenja komponenti i linkova LCS 2 sistema, potvrappleena su od strane nezavisnih laboratorija 3P i ETL koje naglašavaju trostruku prednost u: Kvalitetu prenosa u kategoriji 6a, kao i bolje karakteristike u instalaciji i odræavanju. Karakteristike prenosa u kat. 6A 1 Za 10 Gigabitni prenos signala na velikim rastojanjima (maksimalnom rastojanju od 100 m) garantuju se veoma mali gubici signala. Na malim rastojanjima 10 Gigabitni prenos garantuje dobru otpornost na povratne gubitke na dužini do 15 metara, a sve to u saglasnosti sa standardima. Karakteristike instalacije 2 Izmerene vrednosti daju bolje rezultate nego što se to zahteva u standardu ISO ( 2. deo, 2. amandman ) - koji se odnosi na rigorozne mere zaštite raëunarskih mreža. Karakteristike održavanja 3 U skladu sa tradicijom proizvodnje kvalitetnih proizvoda, Legrand daje garanciju od 20 godina na performanse LCS 2 sistema. Opširnije na strani 113 Napomena: LCS 2 proizvodi su u saglasnosti sa RoHS direktivom (Restriction of Hazardous Substances Directive - Direktiva o ograniëenju upotrebe opasnih supstanci u elektriënoj i elektronskoj opremi). Kategorija 6a Slabljenje (db) Gubitak signala Povratni gubici (db) Otpornost na refleksiju NEXT (Near End Cross Talk) (db) Otpornost na meappleusobni uticaj parica (1) ACR-N (Alien Crosstalk Ratio Actual Power Supplied) (db) Otpornost kabla na šumove koji se mogu javiti od uticaja jednog ili grupe kablova Podržan mrežni protokol LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 TESTIRANE KOMPONENTE STP TESTIRAN KANAL (CHANNEL) Klasa E A / kat. 6 A 500 MHz 250 MHz 500 MHz 250 MHz 10 Giga 1 Giga 10 Giga 1 Giga maks maks min. 14 min min. 34 min maks maks min. 20 min min. 46 min maks maks min. 6 min min min maks maks min. 8 min min min. LCS (1) Rezultati ispitivanja izmeappleu 3-6 i 4-5 parice. (2) Vrednosti uzete iz ISO standarda, 2. deo, 2. amandman

15 LCS ISO STANDARD izdanje 2 Povratni gubici (db) Frekvencija (MHz) Testiranje Linka klase E A - Otpornost na refleksiju U svakoj parici LCS 2 kabla, rezultati istraživanja znaëajno su bolji nego što se to zahteva po standardu ISO izdanje 2, amandman 2. Kategorija 6 Slabljenje (db) Gubitak signala Povratni gubici (db) Otpornost na refleksiju NEXT (Near End Cross Talk) (db) Otpornost na meappleusobni uticaj parica (1) ACR-N (Alien Crosstalk Ratio Actual Power Supplied) (db) Otpornost kabla na šumove koji se mogu javiti od uticaja jednog ili grupe kablova Podržan mrežni protokol LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 LCS 2 ISO standard, 2. deo, amandman 2 (2) TIA/EIA-568-C.2 TESTIRANE KOMPONENTE TESTIRAN KANAL (CHANNEL) STP FTP UTP Klasa E / kat MHz 250 MHz 250 MHz 250 MHz 1 Giga 1 Giga 1 Giga 1 Giga maks maks min. 16 min min. 46 min maks maks min. 16 min min. 46 min maks maks min. 16 min min. 46 min maks maks min. 8 min min min. LCS (1) Rezultati ispitivanja izmeappleu 3-6 i 4-5 parice. (2) Vrednosti uzete iz ISO standarda, 2. deo, 2. amandman 13

16 14

17 LCS 2 BAKAR Kompletan sistem za brzinu od 10 Gbit/s Konektori Opπirnije na stranama od 16 do 19 LCS 2 BAKAR Patch paneli Opπirnije na stranama od 21 do 23 Kablovi i patch kablovi Opπirnije na stranama od 24 do 25 15

18 16

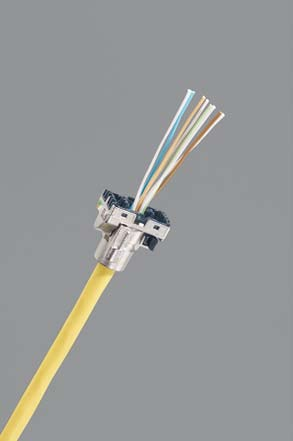

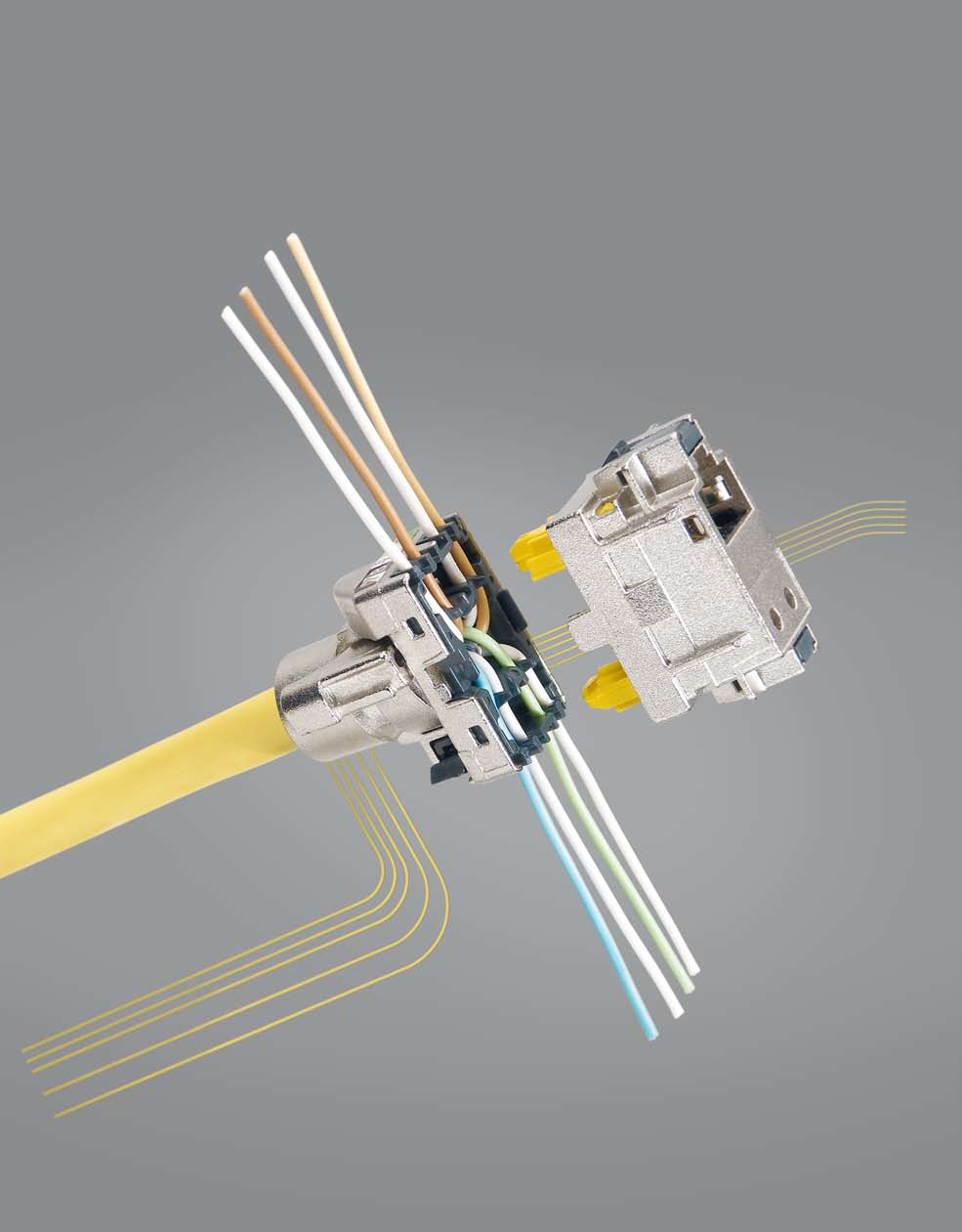

19 Novi LCS 2 konektor Karakteristike instalacije RJ 45 konektor je kljuëni element koji doprinosi boljim performansama LCS 2 sistema. Možete imati savršenu konekciju za nekoliko trenutaka koja garantuje optimalne performanse, od Patch panela do RJ 45 utiënice. Opširnije na strani 58 LCS 2 BAKAR 1 2 Razdvojite i ubacite provodnike Automatska razdvojenost provodnika na dozvoljenom rastojanju od 13mm. Ubacite kabl sa zadnje strane mehanizma Raspored i boje provodnika su obeleženi u skladu sa TIA/EIA kolornim kodom. Ovaj naëin povezivanja odgovara svim raëunarskim kablovima: U/UTP, F/UTP i SF/UTP. 3 4 Dodajte gornju stranu konektora Dodavanje gornje strane za kompletiranje mehanizma. Okrenite kako biste bili sigurni da je sve dobro povezano Jednostavno okrenite kako biste u isto vreme izravnali provodnike. Potom skratite viπak æice, i konektor je spreman za upotrebu! 17

20 Novi LCS 2 konektor OdliËne performanse u svim kategorijama ZahvaljujuÊi mehanizmu za brzo povezivanje, novi LCS 2 konektori dostupni su u svim kategorijama, za montažu u patch panelima i utiënicama. Konektor LCS² Kategorija 6 a STP, oklopljen, 500 MHz - 10 Giga. Konektor LCS² Kategorija 6 STP, oklopljen, 250 MHz - 1 Giga. Konektor LCS² Kategorija 6 FTP i UTP, 250 MHz - 1 Giga. Konektor LCS² Kategorija 5e FTP i UTP. 2 ergonomska rešenja - za patch panele - za utiënice 18

21 Novi LCS 2 konektor KlasiËne karakteristike Konektor je dostupan u klasiënoj verziji povezivanja uz upotrebu alata pod nazivom - 110, koji automatski skraêuje provodnik prilikom povezivanja kontakata u konektoru. LCS 2 BAKAR LCS 2 konektori - tip konekcije 110 Kategorija 6, UTP i kategorija 5e, UTP. Povezana zadnja strana konektora uz upotrebu alata 110. Povezivanje sa alatom 110, dostupno i za patch panele. 19

22 20

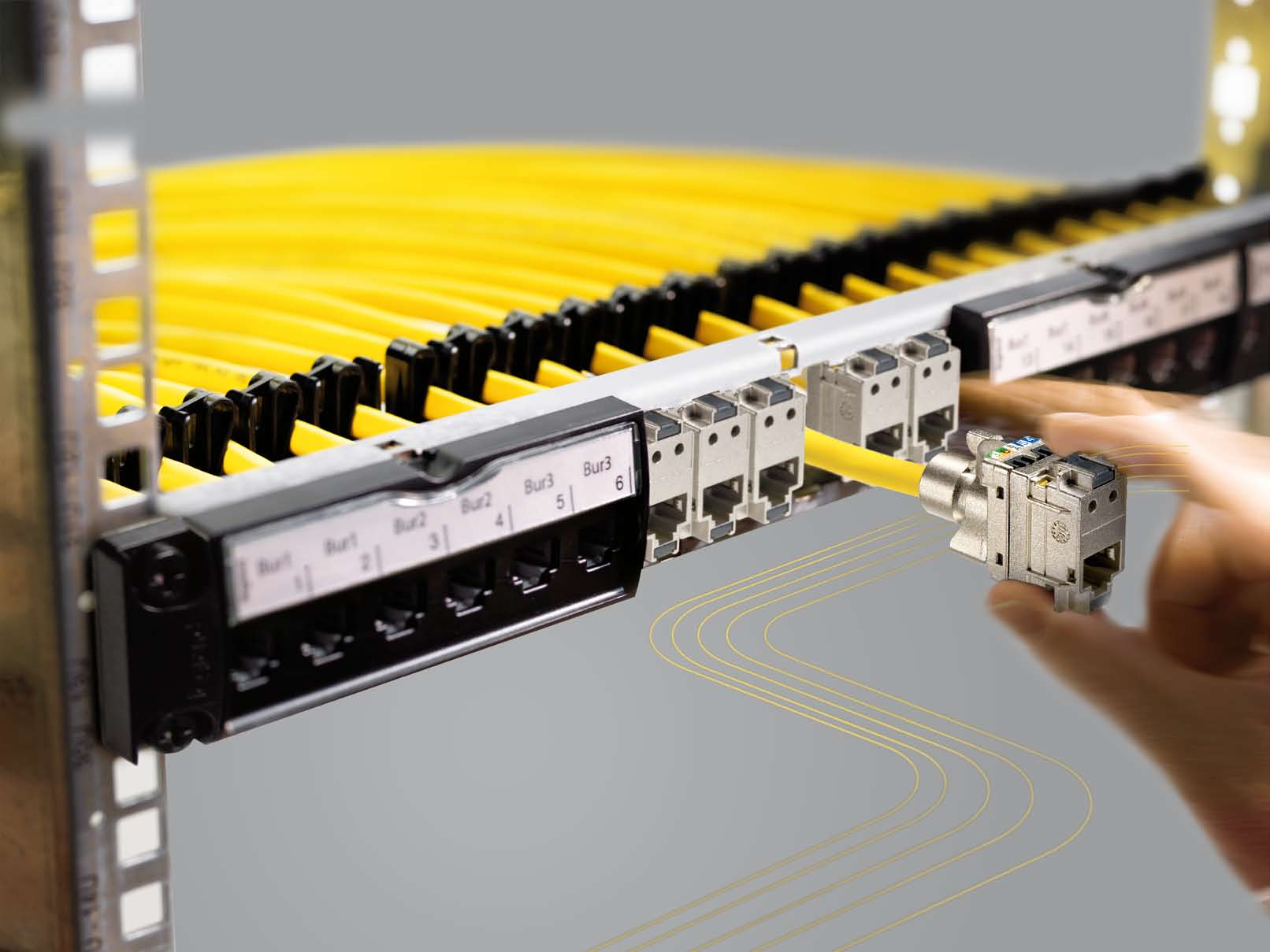

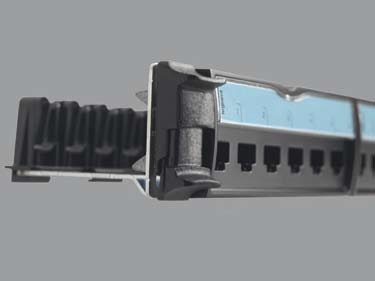

23 Novi LCS 2 Patch paneli Karakteristike održavanja Dizajn novih LCS 2 patch panela za lakše održavanje. Jednostavnije servisiranje konektora preko držaëa za voappleenje kablova, za patch jedinice od 6 RJ 45 konektora. LCS 2 bakar Kvalitetniji držaë kabla Svaki kabl fiksiran je za panel zasebnim držaëem. Prostor za održavanje Svaki LCS 2 konektor sada se može jednostavno izdvojiti iz patch jedinice. 21

24 Novi LCS 2 Patch paneli Karakteristike ugradnje Brzo fiksiranje Inovativni sistem obezbeappleuje brzinu ali i druge prednosti pri postavljanju 19 panela. Panel obezbeappleuje brzo fiksiranje Univerzalna ugradnja Brzo fiksiranje sa patch panelom preko mehanizma sa žabicama. U nove LCS 2 panele mogu se ugraditi: Telefonska patch jedinica Video jedinica tipa FC LC kaseta za optiëke kablove 22

25 Novi LCS 2 Patch paneli VeÊa gustina patch panela Visoka gustina LCS 2 patch panela omoguêena je savijenim patch panelom po sredini, pod odgovarajuêim uglom. LCS 2 BAKAR 24 x RJ 45 konektora u panelu veliëine 1U i visoke gustine, dostupni su u svim kategorijama: 6A, 6 i 5e. Novi LCS 2 patch paneli dostupni i sa konektorima za konekciju sa alatom

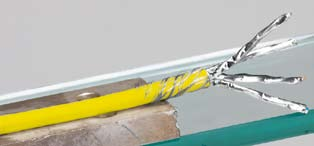

26 Legrand kablovi i patch kablovi Koherentnost i performanse Za potpunu koherentnost LCS 2 sistema, u kategorijama 6A, 6 i 5e, Legrand nudi spektar kablova sa 4 upredene parice i to 4 tipa: U/UTP, F/UTP, S/FTP, SF/UTP. Visokokvalitetna proizvodnja Proizvedeni po visokim standardima, sa debljom izolacijom u cilju smanjenja šumova i meappleusobnog uticaja kod parica: Legrand kablovi odgovaraju LCS 2 kategorijama 6A, 6 i 5e, omoguêavajuêi visoke performanse od patch panela pa sve do RJ 45 utiënica. I više od toga, Legrand u ponudi ima kablove u 2 verzije omotaëa koji odgovaraju razliëitim zahtevima: LSZH (bez halogena) i PVC. 3P nezavisna laboratorija je potvrdila da su Legrand kablovi u skladu sa standardima ISO IS , EN i TIA/EIA C2. Opπirnije na stranama 65, 69 i 74 Legrand kabl kat.6 F/UTP. Legrand kabl kat.6 SF/UTP. Legrand kabl kat.6a F/UTP. 24

27 Kabl Kat.7 S/FTP 100 Ω Kabl Kat.6a F/UTP 100 Ω Kabl Kat.6 U/UTP 100 Ω Kabl Kat.6 F/UTP 100 Ω Kabl Kat.6 SF/UTP 100 Ω Kabl Kat.5e U/UTP 100 Ω Kabl Kat.5e F/UTP 100 Ω OMOTA» kabla LSOH u saglasnosti sa NFC standardom, Vatrootpornost u saglasnosti sa IEC & NFC stanndardima Ø7,5 mm - boja žuta RAL 1018 LSOH u saglasnosti sa NFC standardom, Vatrootpornost u saglasnosti sa IEC & NFC standardima Ø 7,8 mm - boja žuta RAL 1018 PVC ili LSOH u saglasnosti sa NFC standardom, vatrootpornost u saglasnosti sa IEC & NFC standardima Ø 6,4 mm - boja plava RAL 5015 PVC ili LSOH u sagl. sa NFC standardom, vatrootpornost u saglasnosti sa IEC & NFC standardima, sintetiëka vodootporna traka Ø 7 mm - boja plava RAL 5015 PVC ili LSOH u sagl. sa NFC standardom, vatrootpornost u saglasnosti sa IEC & NFC standardima, sintetiëka vodootporna traka Ø 7,7 mm - boja plava RAL 5015 PVC ili LSOH u saglasnosti sa NFC standardom, vatrootpornost u saglasnosti sa IEC & NFC standardima, Ø 5,2 mm - boja svetlosiva RAL 7035 PVC ili LSOH u saglasnosti sa NFC standardom, vatrootpornost u saglasnosti sa IEC & NFC standardima, Ø 5,5 mm - boja svetlosiva RAL 7035 Obeležavanje kabla LEGRAND pair 23 AWG S/FTP ohms LSZH CAT MHz - VERIFIED to ISO IEC EN TIA/EIA 568C VPN/NVP... % Broj serije + dužina u metrima LEGRAND pair 23 AWG F/UTP ohms LSZH CAT.6A 500 MHz - VERIFIED to ISO IEC EN TIA/EIA 568C VPN/NVP... % Broj serije + dužina u metrima LEGRAND kat.br. (4 pair or 2x4 pair) 24 AWG UTP 100 ohms 250 Mhz (PVC ili LSZH) CAT MHz - EC VERIFIED to ISO IEC EN TIA/EIA 568A - VPN/NVP... % Br. serije + dužina u metrima LEGRAND (4 pair or 2x4 pair) 24 AWG UTP 100 ohms 250 Mhz (PVC ili LSZH) CAT MHz - EC VERIFIED to ISO IEC EN TIA/EIA 568A Broj serije + dužina u metrima LEGRAND 4 pair 24 AWG SFTP 100 ohms 250 Mhz (PVC ili LSZH) CAT MHz - EC VERIFIED to ISO IEC EN TIA/EIA 568A Broj serije + dužina u metrima LEGRAND kat.br. (4 pair or 2x4 pair) 24 AWG UTP 100 ohms (PVC ili LSZH) CAT.5e - EC VERIFIED to ISO IEC EN TIA/EIA 568A Broj serije + dužina u metrima LEGRAND kat.br. (4 pair or 2x4 pair) cat. 5e - EC VERIFIED to ISO IEC EN TIA/ EIA 568A Broj serije + dužina u metrima Temp. skladištenja/ transporta radna temperatura 0 do +50 C -20 do +60 C 0 do +50 C -20 do +60 C 0 do +50 C -20 do +60 C 0 do +50 C -20 do +60 C 0 do +50 C -20 do +60 C -15 do +70 C +5 do +40 C -15 do +70 C +5 do +40 C LCS 2 bakar OmoguÊuju kontinuitet i visok kvalitet u konektorskoj vezi i prenosu. Dostupni u nekoliko boja PojedinaËno testirani kablovi Legrand patch kablovi kao i druge komponente obezbeappleuju izuzetnu trajnost kablovskog sistema. Legrand iz tog razloga vodi raëuna o kvalitetu celog spektra RJ 45 kablova, za koje je 3P laboratorija potvrdila da su u skladu sa standardima. Testirani po svim parametrima Legrand kablovi su posebno testirani, kako za kontinuitet tako i za performanse prenosa. Svi parametri se mere: otpornost kabla na šumove, otpornost na refleksiju, gubitak signala itd. Ovi testovi su garancija prenosa sa jednog kraja sistema na drugi, klase D i E. Univerzalni kablovi Dostupni u verziji kat.6a, kat 6 i kat.5e i u sva tri tipa (U/UTP, F/UTP i SF/ UTP). Legrand kablovi su dostupni i u razliëitim dužinama što omoguêava znaëajnu fleksibilnost u upotrebi. 25

28 26

29 LCS 2 OPTIKA Jednostavan i pouzdan izbor Fioke za optiku Strane od 28 do 29 LCS 2 optika Povezivanje optiëkih kablova Strane od 30 do 31 27

30 28

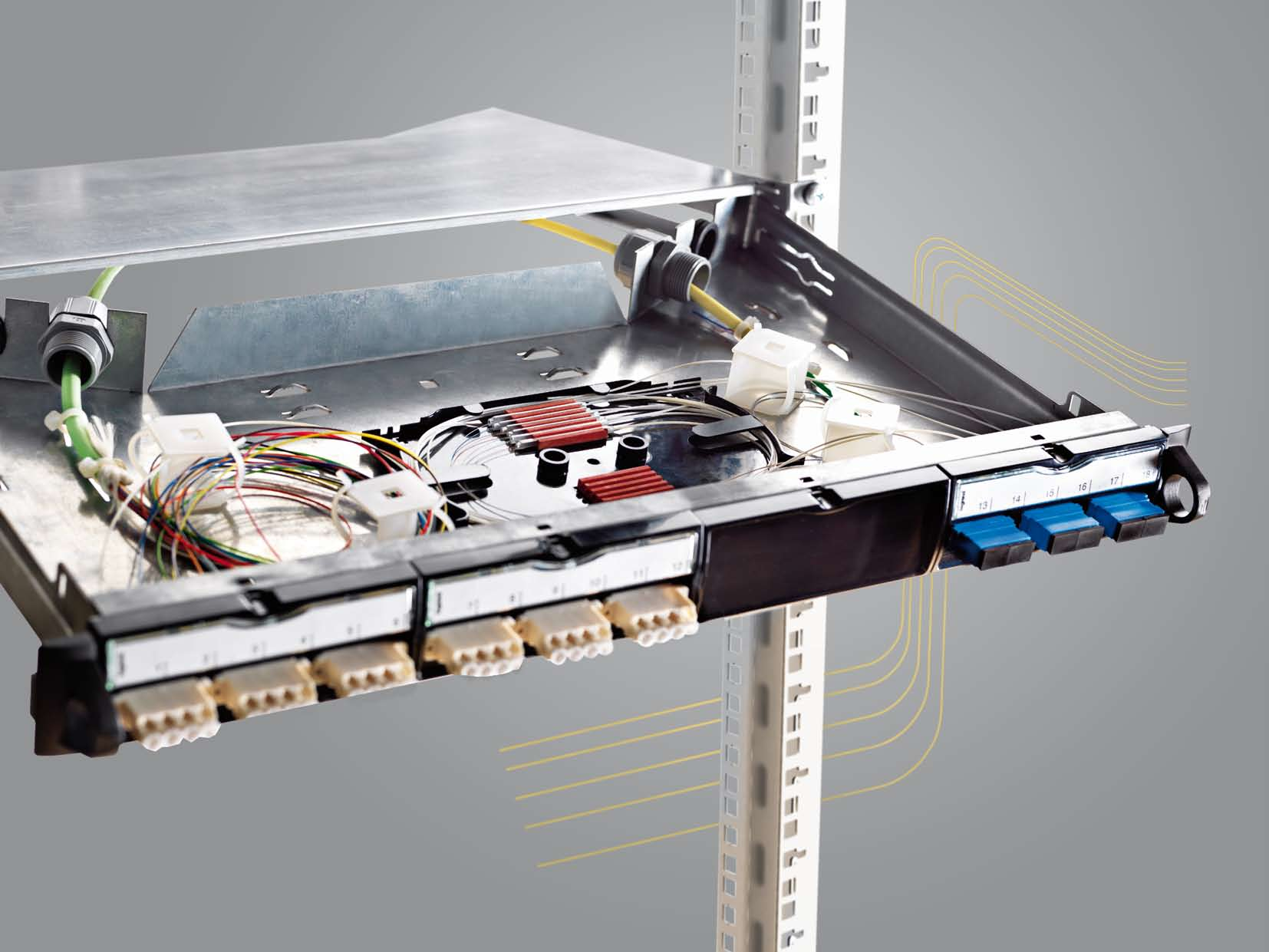

31 LCS 2 Fioka za optiëke kablove Potpuna dostupnost i lakoêa pri namotavanju Nova LCS 2 fioka za optiku pruža brži i lakši pristup za instalaciju i održavanje. Dodatna ojaëanja za otvaranje, zatvaranje ali i zaustavljanje pod nagibom od 30 obezbeappleuju potpunu dostupnost, dok je namotavanje optiëkog kabla predviappleeno veê ugraappleenom opremom u fioci. LCS 2 optika 19 fioka za optiëke kablove MoguÊnost montaže do 4 optiëke jedinice: od 24 vlakna sa ST ili SC konektorima do 48 vlakana sa LC konektorima. Opremljena ruëkama. Visine 1U. 19 fioka velike gustine za optiëke kablove MoguÊnost montaže do 3 optiëke jedinice sa uveêanom gustinom: od 36 vlakana sa ST ili SC konektorima, do 72 vlakna sa LC konektorima. Opremljena ruëkama. Visine 1U. 30 Potpuna dostupnost Zaustavljanje pod nagibom od 30. Olakšano voappleenje kablova Ugraappleena oprema za namotavanje. Zadnji deo u formi repa za lakše povezivanje sa dolaznim kablovima. Može da prihvati sve jedinice za optiëke blokove LC jedinica za 19 fioku za optiku SC jedinica za 19 fioku za optiku SC jedinica za 19 fioku velike gustine za optiku 29

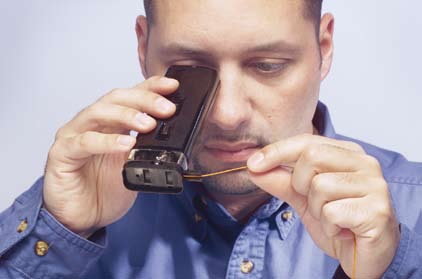

32 Povezivanje optiëkih vlakana Legrand performanse i jednostavnost Legrand rešenja sadræe i prefabrikovane optiëke kablove za brzu konekciju koji se proizvode na zahtev ZnaËajno doprinose da optika postane lako dostupna instalaterima, naroëito za konekcije unutar i izmeappleu zgrada, na udaljenosti do dva kilometra. 1 2 Legrandovim konektorima kat.br do kat.br , vreme za izradu konekcije proseënom brzinom, iznosi svega 3 minute. Nakon pripreme optiëkog vlakna, nema potrebe za dodatnim lepljenjem, poliranjem ili proveravanjem kvaliteta konekcije pod mikroskopom! Nema grejanja, nema sušenja. FabriËki prepolirani konektori i alat za krimpovanje omoguêavaju da zahvat povezivanja bude jednostavan a rezultat je konekcija visokog kvaliteta. Skidanje izolacionog omotaëa Fiksiranje optiëkog vlakna 3 4 Savet Razmislite o tome da dodatno izdvojite nešto vlakna u rezervi za buduêi razvoj instalacije. Ako su vam sada potrebna 2 ili 4 vlakna, instalirajte kablove sa 6 ili 8 ili ako vam treba 6 do 8 vlakana, instalirajte kablove sa 10 do 12 vlakana. Pregled optiëkog vlakna Ubacivanje optiëkog vlakna 5 6 Izravnavanje optiëkih vlakana Postavljanje konektora 30

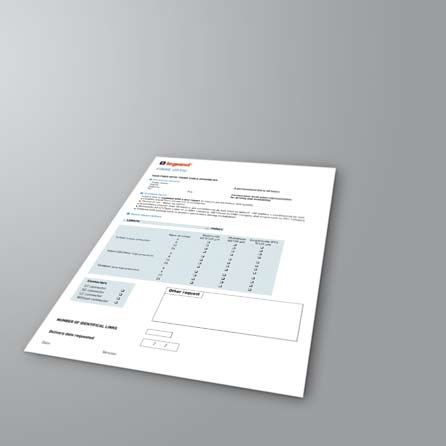

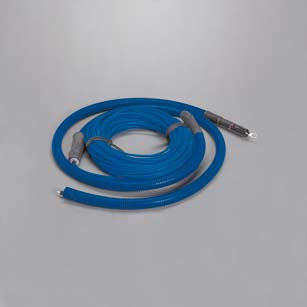

33 Prefabrikovani optiëki kablovi Šta se isporuëuje? Svaki link sadrži izveštaj o testiranju. Dužina linka od konektora do konektora izraæena je u metrima. Linkovi dužine do 50 m isporuëuju se u kutijama (kotur je druga opcija) a linkovi dužine preko 50 m se isporuëuju namotani u koturima. Konektori su dodatno zaštiêeni. Multimodni kabl 62.5/125 µm kategorije OM1, kabl 50/125 µm u saglasnosti sa OM2 ili OM3 kategorijom i monomodni kabl kategorije OS1. Prefabrikovani optiëki kablovi na zahtev: štedi vaše vreme i smanjuje rizik na minimum. NaruËite vaše jedinstveno rešenje: prefabrikovana i testirana optika Êe vam uštedeti vreme na licu mesta,a istovremeno obezbediêe visok nivo pouzdanosti linka. Ovo Êe smanjiti rizik od kvara tokom instalacije a samim tim i pojednostaviti testiranje linka. LCS 2 optika Kako da naruëite? 1. Prilikom pripreme za instalaciju utvrdite dužinu kabla koja Vam je potrebna. 2. Odredite tip vlakna koji vam je potreban: - Za unutrašnju, spoljašnju ili kombinovanu montaæu - multimodni 62.5/125 µm ili 50/125 µm ili monomodni 9/125 µm - broj vlakana (4, 6, 12, 24 za unutraπnje, spoljaπnje ili kombinovane aplikacije) 3. Precizirajte tip konektora: ST, SC ili LC 4. Odredite naëin isporuke: u kutiji ili na koturu Kontaktirajte nas za detaljnije informacije! 31

34 32

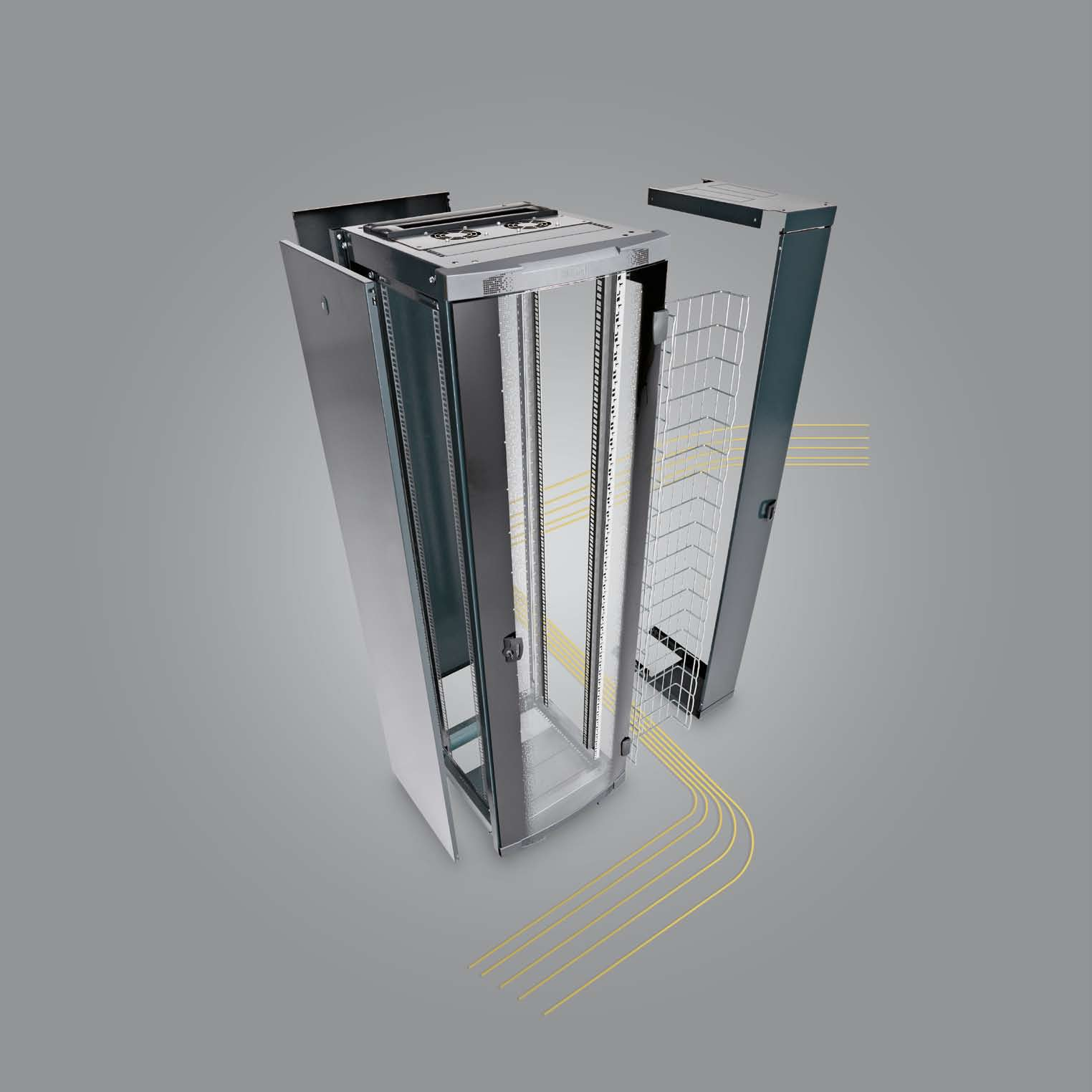

35 LCS 2 RACK ORMANI Jednostavna montaža i efikasno održavanje Rack ormani Strane od 34 do 37 LCS 2 rack ormani Rack lestve Strane od 38 do 39 Serverski rack ormani Strane od 40 do 41 Nazidni rack ormani Strane od 42 do 43 33

36

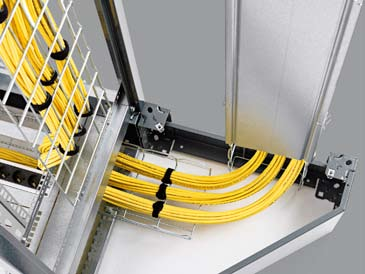

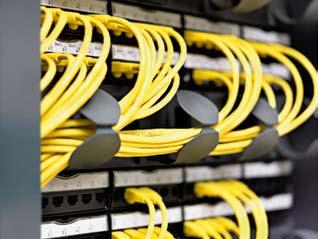

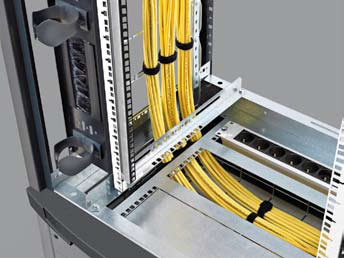

37 19 LCS 2 RACK ORMANI Optimizovana oprema za voappleenje kablova i kablovi 1 Dizajn novih LCS 2 rack ormana olakšava voappleenje patch kablova. Lako spajanje jedinice za kablove, uvod za kablove na vrhu, novi paneli za voappleenje kablova za savršenu organizaciju... Rack ormani OmoguÊen uvod kablova sa gornje i donje strane ormana. Orman je kompletno rasklopiv radi lakšeg pristupa i prolaza u složenijim prostorima. LCS 2 rack ormani 5 Ugao savijanja kablova u skladu sa standardima Paneli za voappleenje kablova opremljeni su plastiënim prstenovima za voappleenje ali i za zaπtitu. 2 Optimizovano organizovanje kablova Rack ormani nude dosta prostora za voappleenje i fiksiranje velike koliëine kablova. 3 4 Elementi za povezivanje i nastavljanje Štiti kablove i garantuje dozvoljeno savijanje izmeappleu rack ormana i kablovskih kanala. Lak uvod kablova Rack orman i jedinica za voappleenje kablova su opremljeni za panele za voappleenje ili za uvod kablova. 35

38

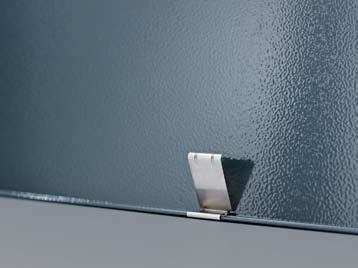

39 19 LCS 2 RACK ORMANI Pojednostavljena montaža 1 Novi LCS 2 rack ormani mogu se vrlo lako rasklopiti i sklopiti. ZnaËajna ušteda vremena na licu mesta, lak pristup zahvaljujuêi boënim i zadnjim stranama koje se skidaju i konstrukcija koja je potpuno rasklopiva. LCS 2 rack ormani Laka montaža Dvostruko obeleženi vertikalni nosaëi Potpun pristup opremi Orman je kompletno rasklopiv. Automatsko uzemljenje Garantovano uzemljenje preko prednjih i boënih strana ormana. Kombinacije koje odgovaraju razliëitim zahtevima 2 rack ormana širine 600 mm sa jedinicom za spajanje ormana 2 spojena rack ormana širine 800 mm 37

40

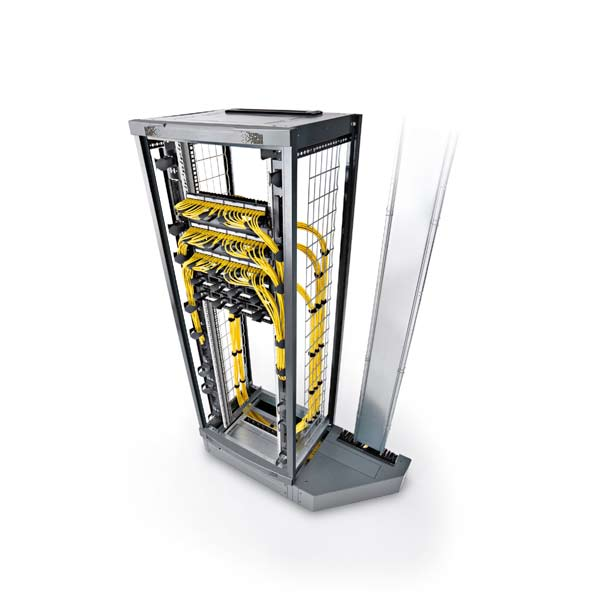

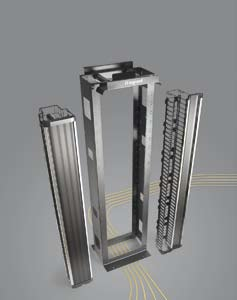

41 LCS² 19 Rack lestve Napredno voappleenje kablova Inovativni elementi za vertikalno voappleenje kablova Sa voappleenjem kabla do svake jedinice nezavisno, sa reverzibilnim dræaëima za kablove. 1 Nove LCS 2 lestve omoguêavaju organizovanje kablova za bolje performanse vaše mreže. Pored Ëvrstine, LCS 2 sistemi za upravljanje kablovima garantuju fleksibilnost od faze dizajniranja sistema pa do eventualnih dodataka i proširivanja u buduênosti. Paneli za upravljanje kablovima sa poklopcem Sa moguênošêu vertikalnog i horizontalnog voappleenja kablova. 2 Integrisan regal za kablove, sa gornje strane Usklaappleen sa dozvoljenim radijusom savijanja i obezbeappleenim prolazom za kablove. 3 LCS 2 rack ormani 4 Konstrukcija od nerappleajuêeg Ëelika Zaπtitna boja antracit otporna na πkrabanje i sitne ogrebotine. 39

42

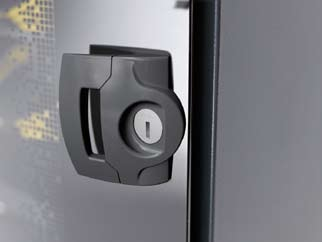

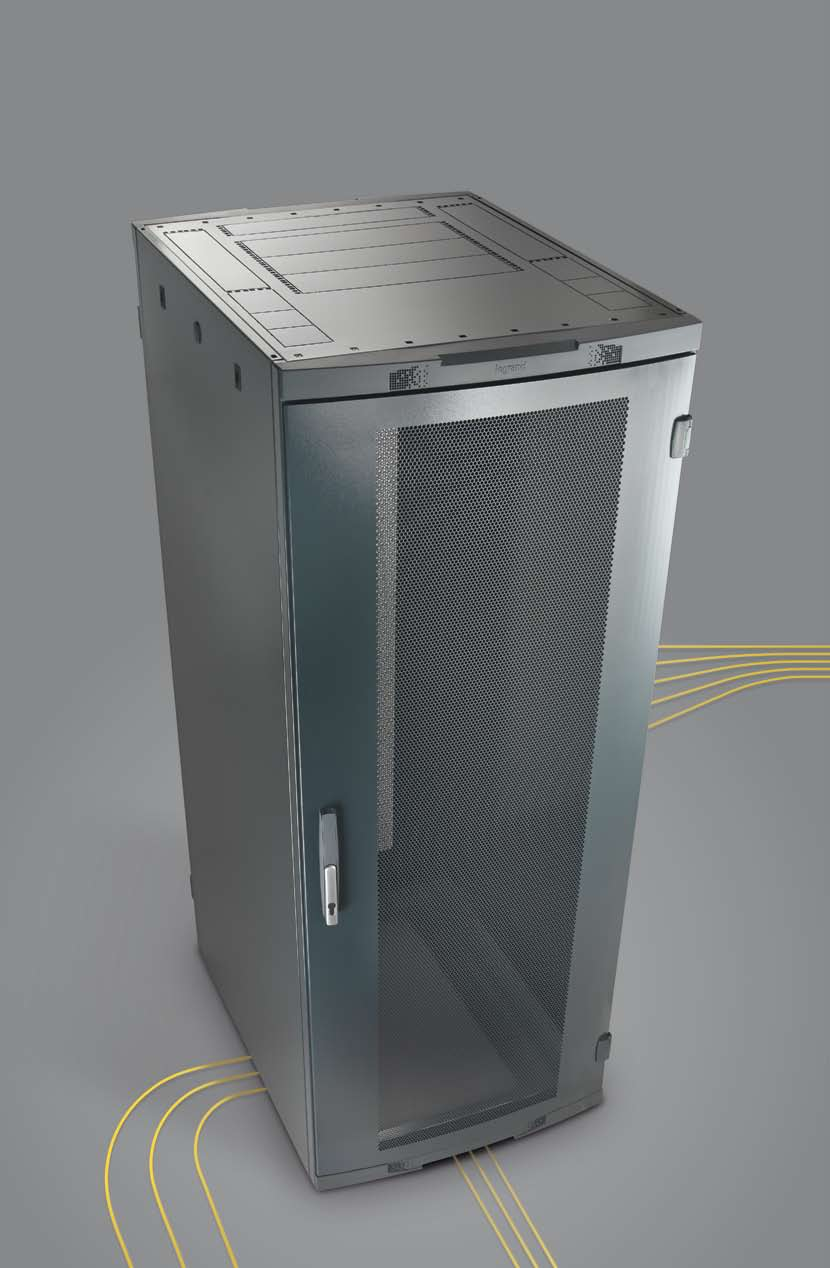

43 19 LCS² Serverski rack ormani Potpuna dostupnost 1 Novi LCS 2 serverski rack ormani dizajnirani su da omoguêe potpunu dostupnost opremi. Pristup opremi je moguê preko prednjih, zadnjih vrata i boënih strana, a uvod kabla je sa gornje i donje strane ormana. LCS 2 rack ormani Vrata i boëne strane ormana opremljene su sistemom za zatvaranje, bez kljuëa - prednja vrata sa ruëkom - 80% mikroperforiranost prednjih i zadnjih vrata. 2 3 Uvod za kablove - Mesta sa gornje strane ormana za 19 uvode kabla, ploëe i sl. Sprovoappleenje kabla Kablovski regal koji se montira bez dodatnih zavrtanja - Cablofil. 41

44

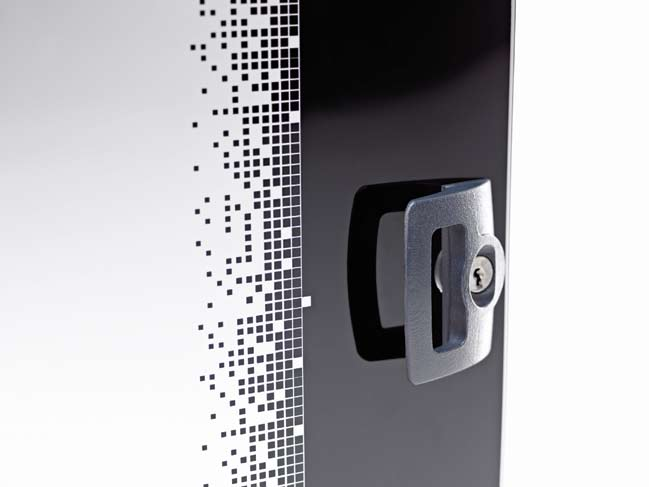

45 19 LCS 2 Nazidni rack ormani Lak pristup, visokokvalitetna završna obrada 1 Novi LCS 2 nazidni ormani mogu se ugraditi gde god je važno zadržati estetski kvalitet. BoËne uklonjive strane i fleksibilni uvodi za kablove (u fiksiranim ormanima) olakšavaju pristup za brzu montažu i lako održavanje. Potpun pristup U ponudi su nazidni rack ormani sa pivot otvaranjem (otvaranje sa zadnje strane) Ëime je omoguêen slobodan pristup ureappleajima sa zadnje strane ormana. BoËni paneli uklonjivi na svim LCS 2 ormanima. 2 LCS 2 rack ormani Fleksibilni uvod za kablove U formi DLP parapeta. 3 Visokokvalitetna završna obrada Zaobljena vrata od zaštitnog stakla. Na raspolaganju i u verziji od 10 Kompaktni: LCS 2 ormani za manje prostore 43

46 44

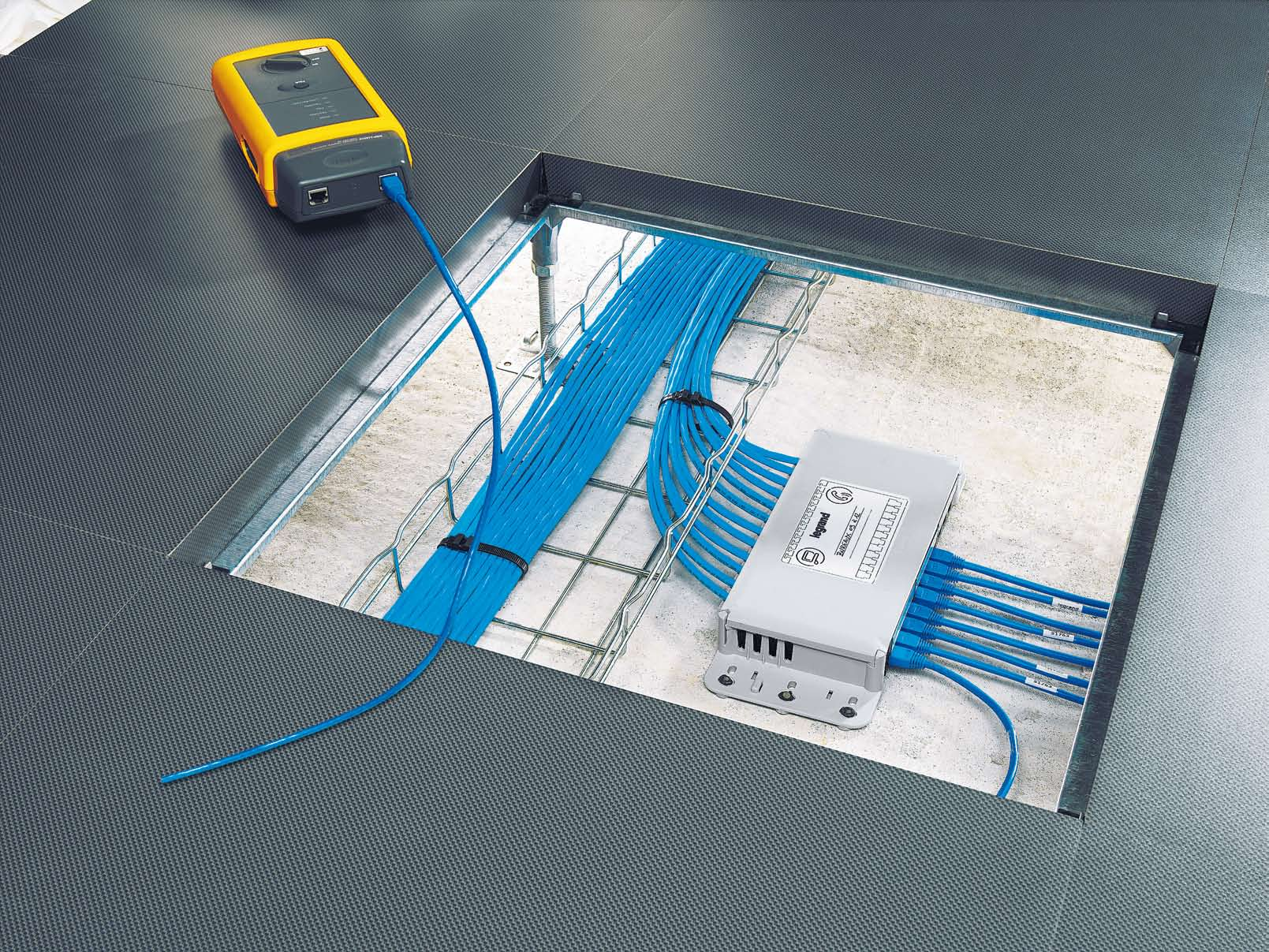

47 LCS 2 RADNE STANICE Mreža na dohvat ruke Distributivni paneli Strane od 46 do 47 LCS 2 radne stanice Ugradnja u prateêu opremu Strane od 48 do 49 RJ 45 UtiËnice Strane od 50 do 51 Wi-Fi Strane od 52 do 53 45

48 46

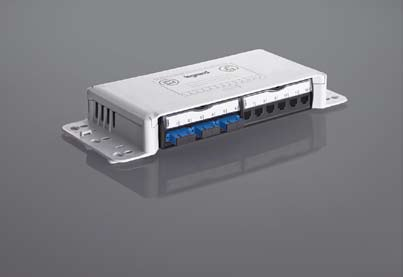

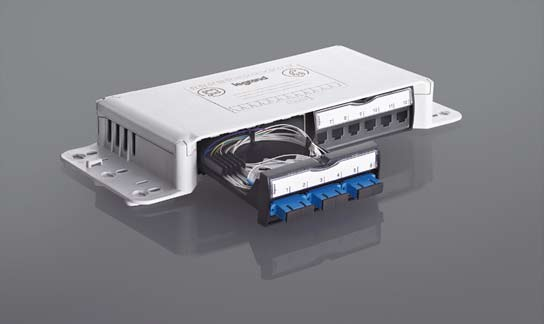

49 LCS 2 distributivni paneli organizacija i distribucija sa velikom lakoêom Novi LCS 2 distributivni paneli povezani sa raëunarskim utiënicama za potpunu fleksibilnost. Centralizovana konekcija blizu radne stanice, optiëki i bakarni kablovi u jednom panelu itd. - performanse LCS 2 sistema su zagarantovane. Kombinovanje optike i RJ 45 utiënica Optika i bakar jedan do drugog u istom panelu. LCS 2 radne stanice 2 jedinice od po 6 konektora mogu da prihvate i povežu do 12 RJ 45 utiënica. Za distribuciju raëunarske mreže u blizini radnog mesta. Kaseta za namotavanje optiëkih kablova. LCS 2 Mosaic prolazne utiënice: brza i pouzdana konekcija. RJ 45 utiënica - automatska konekcija sa zadnje strane za RJ 45 kabl 2 x ST utiënica sa prolaznim konektorom za optiëke kablove 47

50

51 Ugradnja u prateêu opremu sistemi za voappleenje kablova 1 2 RaËunarska mreža na dohvat ruke. Sve Mosaic utiënice, postavljaju se: na zid, u okviru parapetnog sistema, iz plafona na stubovima, u podnim kutijama i razvodnim blokovima ili na dohvat ruke - konferencijski i stoni razvodni blokovi i mini stubovi. Rešenja za sve instalacije i opremanje poslovnog prostora. LCS 2 radna stanica Mini stubovi Stubovi Kablovski regali DLP parapet Podne kutije Kancelarijski razvodni blokovi 7 8 Reπenja - od distributivnog bloka do radne stanice: Legrand sistem voappleenja kablova obezbeappleuje distribuciju slabe i jake struje od ulaska u objekat do radnog mesta. Konferencijski razvodni blokovi Stoni razvodni blokovi 49

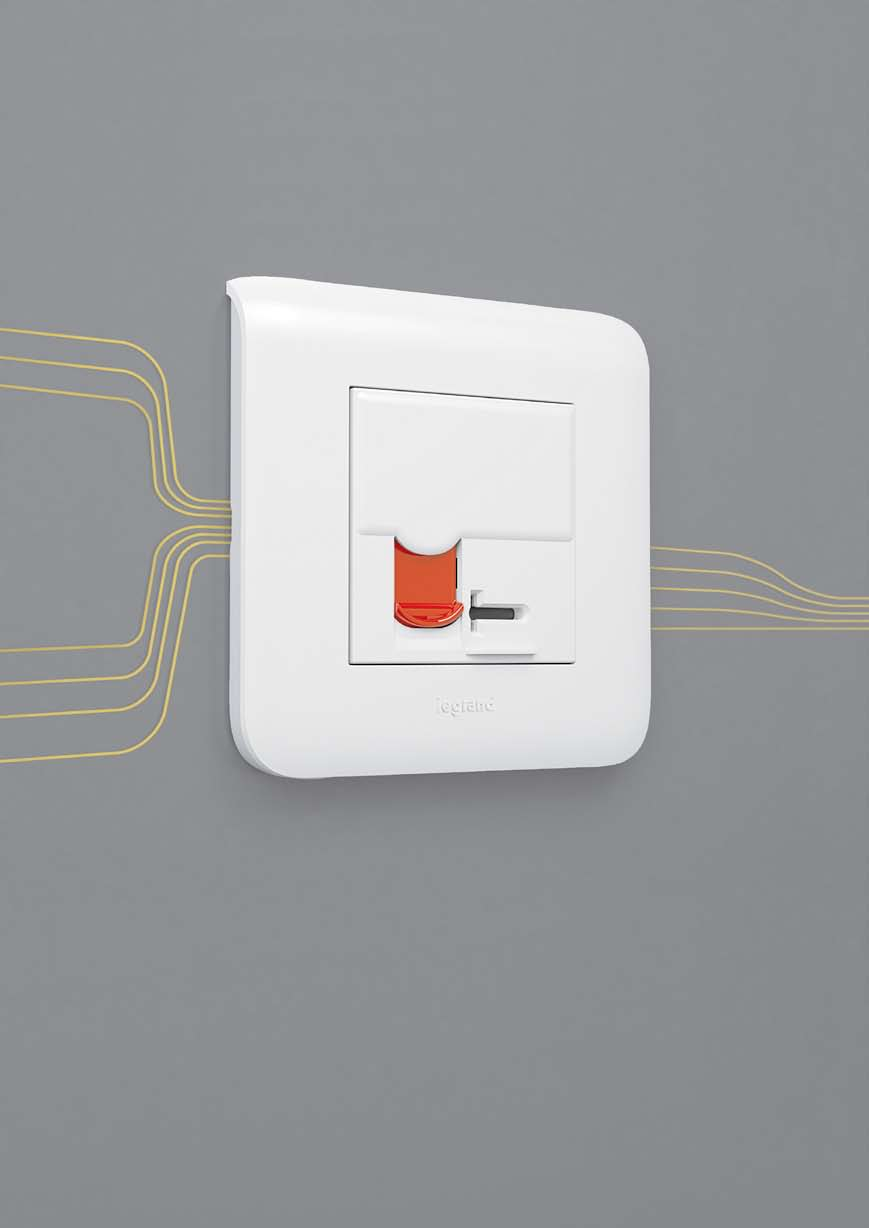

52 50 Mosaic RJ 45 utiënica sa kontrolisanim pristupom

53 Organizacija i bezbednost sa novim Mosaic utiënicama Za obeleæavanje mreža sa zaštiêenim napajanjem radi zaštite osetljivih aplikacija (npr. medicinske opreme). Za obeleæavanje i zaπtitu pristupa mrežama kojima treba stalno napajanje da bi se obezbedio stalan dotok struje raëunarskoj ili drugoj opremi. U tehniëkoj sobi, spuštenom plafonu, podnim kutijama ili u stonim razvodnim blokovima neophodno je razdvojiti posebne mreže. Video nadzor, kontrola pristupa, podešavanje klime, osetljivi ureappleaji itd. Mosaic serija u ponudi ima utiënice razliëite primene i razliëitih boja. Za izradu mreža sa specijalnim napajanjem kako bi se izolovala specifiëna oprema u zgradi. LCS 2 radna stanica Zaštita mreže izolovanjem osetljivih proizvoda. Kontrola pristupa uz pomoê maske koja se može otkljuëati kljuëem. Deo posebne raëunarske mreže sa mestima za prikljuëenje ureappleaja od posebnog znaëaja (PoE adapteri, mrežni telefoni, IP kamere i sl.) Legrand RJ 45 utiënice sa posebnim dizajnerskim detaljima Mosaic Bela ili aluminujum Céliane Prijatan za oko Valena Tok energije 51

54 52

55 Wi-Fi koji se ugraappleuje isto kao RJ 45 utiënica Wi - Fi pristupne taëke mogu da se ugrade u prostorijama gde je potreban neometan pristup raëunarskoj mreži. Mogu biti ugraappleene kao RJ 45 utiënice na bilo kojoj prateêoj opremi. Garantovana stabilnost performansi. Wi-Fi pristupna taëka, kljuëna je mobilnost korisnika: - U okruženju gde se obiëno nalazi više Wi - Fi mreža a da bi se obezbedila optimizovana brzina (u skladu sa standardima a + b/g i n). - U prijemnim prostorijama i hodnicima da bi se privremenim korisnicima obezbedio pristup raëunarskoj mreži i/ili Internetu sa bilo kog mesta u zgradi. - U zajedniëkim radnim prostorijama za trajno prikljuëenje raëunara i za obezbeappleenje bežiëne konekcije za privremene korisnike (u skladu sa standardima a + b/g i n). LCS 2 radna stanica Wi - Fi pristupne taëke se mogu ugraditi na bilo koju prateêu opremu: Stubove, mini stubove, DLP parapet, podne kutije itd. LCS 2 PoE adapter: Napajanje za Wi-Fi pristupne taëke za montažu u rack orman 230 V ULAZ Podaci (od switch-a) IZLAZ PODACI + NAPAJANJE Patch kabl RJ 45 konektori Patch panel PODACI + NAPAJANJE RaËunarski kabl 53

56 54

57 Novi LCS Pro 2 softver Vaπ LCS 2 orman u nekoliko koraka Sa novim LCS PRO 2 softverom, možete jednostavno i brzo da kreirate i prikažete Vaš rack orman kao i da dopunite specifikaciju ostalom raëunarskom opremom LCs 2 servisi Automatska pretraga kataloškog broja proizvoda u skladu sa izabranim karakteristikama i zahtevima. Vizuelni prikaz ormana i opreme kao i moguênost zamene istih ukoliko je to neophodno. Jednostavna organizacija izveštaja: Specifikacije sa kataloškim brojevima i cenama, štampanje izveštaja, izgleda ormana i opreme. 55

58 LCS 2 sistemi str. 58 LCS 2, prezentacija sistema NOVO str. 64 LCS 2, kat. 6A patch paneli, patch jedinice i konektori LCS 2 bakar NOVO str. 71 LCS 2, kat. 6 RJ 45 utiënice NOVO str. 78 LCS 2, dvostruke RJ 45 utiënice i adapteri LCS 2 optika Str. 81 LCS 2, optiëki kablovi LCS 2, sistemi strukturnog kabliranja LCS 2 rack ormani NOVO Str. 89 LCS 2, 19" lestve i rack serverski ormani NOVO Str. 93 LCS 2, 19" oprema NOVI PROIZVODI Novi LCS 2 konektor za savršenu konekciju i dobre performanse (str. 67) Nova LCS 2 fioka za optiku za potpunu dostupnost i lako kabliranje (str. 83) 56

59 Str. 60 LCS2, tabela za izbor opreme i ormana NOVO Str. 65 LCS2, kablovi kat.6a, patch kablovi i distributivni paneli NOVO NOVO P. 67 LCS2 kat.6a RJ 45 utiënice NOVO Str. 73 LCS2, kat.5e, patch paneli i patch jedinice sa konektorima Str. 74 LCS2, kat.5e kablovi, patch kablovi, distributivni paneli i prolazne RJ 45 utiënice Str. 78 LCS2, dodatna oprema Str. 79 Telefonski patch paneli, patch jedinice i kablovi Str. 82 LCS2, konektori i oprema za povezivanje Str. 83 LCS2, 19" patch fioke i jedinice za optiëke kablove NOVO NOVO Str. 68 LCS2, kat.6 patch paneli i patch jedinice Str. 69 LCS2, kat.6 kablovi, patch kablovi, distributivni paneli i prolazne RJ 45 utiënice NOVO NOVO Str. 76 LCS2, kat.5e RJ 45 utiënice Str. 77 LCS2: paneli, jedinice, switch-evi, PoE adapteri itd. NOVO Str. 79 Switch-evi i bežiëne pristupne taëke (Wi-Fi) iz programa Mosaic NOVO NOVO Str. 90 LCS2 19" Rack ormani NOVO Str. 94 LCS2, Oprema za vo enje kablova Str. 84 LCS2, utiënice sa konektorima za optiëke kablove Str. 85 LCS2, OptiËki patch kablovi NOVO Str. 91 Postolja za ormane i ploëe za uvod kabla NOVO NOVO Str. 95 LCS2, 19" ormani Str. 94 LCS2, 10" ormani Novi LCS2 19" rack ormani za bolju organizaciju kablova i patch kablova (str. 90) NOVO 4 and legr Str. 96 Multimedijalni modularni sistem na DIN πinu Nove Mosaic utiënice za organizaciju i zaπtitu (str. 71) 57

60 LCS 2 RACK ORMANI VERTIKALNO KABLIRANJE LCS 2 DISTRIBUTIVNI PANELI - brza instalacija i lako održavanje - centralizovana konekcija blizu radne stanice - bakarni i optiëki kablovi na jednom mestu HORIZONTALNO KABLIRANJE HORIZONTALNO KABLIRANJE + Poe + 19" LCS² slobodnostoje i RACK ORMANI - od 24 do 47U, od 600 do 1000 mm dubine - Potpuna dostupnost: boëne strane i prednja i zadnja vrata mogu se ukloniti a Ëitava konstrukcija lako rasklopiti NOVO - jedinica za kabliranje sa lestvom za bolju organizaciju kablova NOVO - Zaπtita i savijanje kablova zahvaljujuêi elementu za povezivanje 19" LCS² NAZIDNI ORMANI - Od 6 do 21 U, dubine od 400 do 600 mm - Brza instalacija i lako održavanje zahvaljujuêi boënim uklonjivim panelima - Dostupan i u varijanti 10 - Dostupan i sa pivot vratima Ëime je obezbeappleen slobodan pristup ureappleajima sa zadnje strane ormana PREDNOSTI PONUDE Novi LCS 2 RJ 45 konektori su kljuëni element za bolje performanse LCS 2 sistema TehniËke performanse: Rezultati testiranja LCS 2 komponenti i linkova su sertifikovani od strane nezavisne laboratorije 3P CLICK! 1 - ProvuÊi kabl kroz zadnji deo 2 - Razdvojiti i umetnuti parice 3 - Dodati gornji deo konektora 4 - Okrenuti za sigurnu konekciju Konektor kat.6a oklopljen, 500 MHz STP - 1 Giga Konektor kat.6 oklopljen, 250 MHz STP - 1 Giga Konektor kat.6, 250 MHz FTP - 1 Giga Konektor kat.5e FTP 58

61 LCS 2 KONEKTORI UTI»NICE ZA OPTIKU - Za povezivanje 2 vlakna - Dostupne u ST, SC i LC verziji NOVO lcs 2 od tehniëke prostorije do radne stanice UGRADNE UTI»NICE ZA BAKARNE KABLOVE - Kat.6A/kat.6/kat.5e - Sa obojenom zaπtitnom maskom za zaštitu konektora UGRADNE SIGURNOSNE UTI»NICE Za izdvajanje mreže i zaπtitu osetljivih informacija kao i za kontrolu pristupa putem zaπtitne maske koja se otkljuëava kljuëem Wi-Fi PRISTUPNA TA»KA - Napajanje iz patch panela preko PoE proizvoda - Povezivanje preko RJ 45 utiënice - Može se ugraditi na bilo koju prateêu opremu iz programa Mosaic ALATI ZA VIŠE INFORMACIJA /// LCS PRO 2 softver: dizajnirajte i konfiguriπite Vaš LCS 2 rack orman u par klikova mišem GARANCIJA god PERFORMANSI Legrand je posveêen kvalitetu i zato daje 20 godina garancije na performanse i komponente LCS 2 sistema. /// LCS² dokumentacija i tehniëka uputstva: za ceo LCS 2 spektar proizvoda /// Kursevi i obuke: kljuëni za uvoappleenje bakarnih i optiëkih instalacija PROIZVODI I SISTEMI i 59

62 tabela za izbor opreme i ormana konfigurisanje LCS 2 sistema IZBOR RJ45 UTI»NICA I Wi-Fi PRISTUPNIH TA»AKA 1 modul 2 modula 2 modula konekcija sa prednje strane pod uglom 45 2 modula sa kontrolisanim pristupom 2 modula konekcija sa zadnje strane pod uglom od 90 1 modul, antibakterijska LCS 2 kat. 6a LCS 2 kat. 6 LCS 2 kat. 5e STP Bela UTP Bela STP Bela UTP Bela STP Bela UTP Bela STP Bela UTP Bela STP Bela UTP Bela STP Bela UTP Bela modula, 2 x RJ45 UTP Bela modula, sa zelenim poklopcem 2 modula, sa narandæastim poklopcem 2 modula, automatska konekcija sa zadnje strane 1 modul, dvostruka utiënica UpravljaËka Wi-Fi pristupna taëka Ethernet/Ethernet, 10/100 Mbit/s Telefon/Ethernet, 10/100 Mbit/s STP Bela FTP Bela STP Bela FTP Bela UTP Bela UTP UTP Telefon/Telefon Sa RJ45 utiënicom, dual-band i dual-radio Dual-band i dual-radio IZBOR LCS 2 RJ45 PATCH PANELA I KONEKTORA Patch panel 1U, STP opremljen sa 24 konektora UTP Patch jedinica sa 6 x RJ45 konektora STP UTP Slepa maska Patch panel 1U za opremanje sa 4 patch jedinice IZBOR LCS 2 DODATNIH LCS PANELA I JEDINICA LCS 2 Voice patch panel 1U, opremljen sa 4 x 12 konektora Voice patch jedinica opremljena sa 12 konektora Patch jedinice opremljene dvostrukim konektorima 3-6/4-5 kontakti (digitalni) /7-8 kontakti (analogni) /4-5 kontakti (digitalni) /7-8 kontakti (analogni) Ethernet/Ethernet UTP Telefon/Ethernet UTP Telefon/Telefon Video patch jedinica 6 x "F" konektori Switch jedinica 7 x RJ 45 porta x RJ45 porta + 1 x LC optiëki port Napajanje preko mreæe (PoE) 4 porta

63 tabela za izbor opreme i ormana konfigurisanje LCS 2 sistema IZBOR OPREME ZA OPTI»KE KABLOVE Monomodni Multimodni LC jedinice Za 6 vlakana Za 12 vlakana, velike gustine SC jedinice Za 6 vlakana ST jedinice Za 6 vlakana Bakarno/optiËki konvertori Konverzija 10/100 base T na 10/100 base SX Konverzija 1000 base T na 1000 base SX/LX Switch-evi 6x RJ45 porta + 1 x LC optiëki port Fioka za optiëke kablove 1U - za 4 patch jedinice za optiëke kablove Kaseta za optiëke kablove za patch panele IZBOR 19" LCS 2 PATCH PANELA ZA VO ENJE KABLOVA Metalni, 2 ose, æabice za brzu montaæu 1 U U PlastiËni sa Ëetkicama 1 U U Metalni sa Ëetkicama, æabice za brzu montaæu 1 U U IZBOR LCS 2 PANELA sa DODATNOM OPREMOM: ENERGETSKE UTI»NICE, AUTOMATSKI OSIGURA»I, ITD. 9 utiënica, nemaëki standard Sa zaπtitom od prenapona, 2U 6 utiënica, nemaëki standard Panel za opremanje, 1U Za opremanje Mosaic utiënicama, maksimalno 16 modula Komplet za montaæu DIN elemente, IP 2X - 2U Za smeπtaj DIN modularnih ureappleaja IZBOR PATCH KABLOVA S/FTP F/UTP U/UTP Impedansa 100 Ω Impedansa 100 Ω Impedansa 100 Ω IZBOR BAKARNOG RA»UNARSKOG KABLA (305 ILI 500 m) LCS 2 kat. 6a LCS 2 kat. 6 LCS 2 kat. 5e Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m S/FTP 4 parice Duæine 500 m parice Duæine 500 m SF/UTP 2 x 4 parice Duæine 500 m Duæine 305 m parice F/UTP Duæine 500 m x 4 parice Duæine 500 m Duæine 305 m parice U/UTP Duæine 500 m x 4 parice Duæine 500 m

64 tabela za izbor opreme i ormana konfigurisanje LCS 2 sistema (nastavak) IZBOR 19 LCS 2 RACK ORMANA Dubine 600 mm Dubine 800 mm Dubine 1000 mm 24 U irine 600 mm U irine 600 mm U irine 600 mm U irine 600 mm irine 800 mm U irine 800 mm IZBOR 19 LCS 2 PRO IRIVIH ORMANA Dubine 600 mm Dubine 800 mm 42 U irine 600 mm irine 800 mm IZBOR 19 LCS 2 SERVERSKIH ORMANA Dubine 1000 mm 42 U irine 600 mm irine 800 mm IZBOR OPREME ZA 19 LCS 2 Za ormane Za ormane Za ormane ORMANE dubine 600 mm dubine 800 mm dubine 1000 mm 42 U modul za spajanje 2 Rack ormana Postolja za kabliranje, visina stranice 100 mm (1) (1) - Komplet za povezivanje LCS 2 ormana PloËe za LCS 2 ormane (2) (2) (2) PloËe za prirodnu ventilaciju, visine 100 mm PloËa sa Ëetkicama, visine 100mm NosaË kablovskih regala postavlja se u donjem delu LCS 2 ormana Modul sa trougaonom osnovom, za povezivanje LCS 2 ormana i kablovskog regala Fiksne police Dubine 115 mm Montaæa na 2 x 19 vertikalne nosaëe Dubine 200 mm (osim kod serverskih Rack ormana) Dubine 360 mm Fiksne police. Montaæa na 4 x 19 vertikalne nosaëe (osim kod serverskih Rack ormana) Fiksna polica. Montaæa zavrtnjima na 4 x 19 vertikalne nosaëe IzvlaËive police. Montaæa na 4 x 19 vert. nosaëe (osim kod serv. Rack ormana) IzvlaËiva polica. Montaæa zavrtnjima na 4 x 19 vertikalne nosaëe (za serverske Rack ormane) Set od 2 fiksna slajdera Visine 100 mm Visine 200 mm Komplet postolja za ormane za πirinu 600 mm za πirinu 800 mm IZBOR 19 LCS 2 UVODA KABLOVA I SLEPIH MASKI PlastiËna ploëa sa Ëetkicama za uvod kabla Slepa maska, plastiëna Metalna ploëa sa Ëetkicama za uvod kabla, automatsko fiksiranje Slepa maska, metalna, automatsko fiksiranje IZBOR OPREME ZA VO ENJE KABLOVA Set od 3 nosaëa za kablovske regale, brza montaæa regala bez zavrtnja Ravni kablovski regali Kablovski regali Za ormane 1 U U U U U U U U U Za ormane πirina/dubina 600 mm Za ormane πirina/dubina 800 mm Za ormane dubine 1000 mm Za ormane 33 U Za ormane 42 U irine 200 mm irine 400 mm Kablovski regal za vert. voappleenje patch kablova Za orman 42 U, πirine 800 mm Vertikalni panel sa 10 prstenova Za orman 42 U, πirine 800 mm Vertikalni panel sa 8 prstenova Za orman 42 U, πirine 800 mm IZBOR OPREME ZA VENTILACIJU 19" ploëa sa ventilatorima 2 ventilatora ventilatora " paneli sa ventilatorima Za ormane dubine 600/800 mm Za ormane dubine 800/1000 mm Termostat Podesivost od 5 C do 60 C Set - 4 toëkiêa Set - 4 toëkiêa za server ormane Dodatna oprema Komplet za osvetljenje, 230 VA Komplet za stabilizaciju Komplet za fiksiranje na pod (1) Duplirati broj za visinu veêu od 200 mm (2) PoruËiti 2 kompleta za visinu veêu od 200 mm (kat.br /53)

65 tabela za izbor opreme i ormana konfigurisanje LCS 2 sistema (nastavak) IZBOR 19 LCS 2 ORMANA I OPREME FIKSIRANI PIVOT Dubine 400 mm Dubine 580 mm Dubine 600 mm 6 U Visine 350 mm U Visine 500 mm U Visine 600 mm U Visine 800 mm U Visine 1000 mm Dubine 115 mm Fiksne police Dubine 200 mm Dubine 360 mm Uvod kabla sa Ëetkicom Dodatna oprema Ventilator 230 Va.c Termostat od 5 o C do 60 o C Set od 4 toëkiêa IZBOR OPTI»KIH PATCH KABLOVA ST/ST duplex SC/SC duplex SC/LC duplex ST/SC duplex LC/LC duplex OS 1 (UPC) monomodni 9/125 µm OM 3 multimodni 50/125 µm OM 2 multimodni 50/125 µm 1 m m m m m m m m m m m m m m LC/ST duplex 2 m IZBOR OPTI»KOG KABLA (2000 metara namotaj) Primena unutraπnja/spoljaπnja, zaπtita od 6 vlakana glodara 12 vlakana Primena spoljaπnja, zaπtita od glodara 6 vlakana LCS 2 DISTRIBUTIVNI PANELI LCS 2 kat. 6 LCS 2 kat. 5e STP Distributivni paneli opremljeni sa 12 x RJ45 konektora FTP UTP Jedinica sa 6 x RJ45 konektora STP FTP UTP Dodatna oprema za montaæu optiëkih kablova Distributivni paneli za opremanje sa 2 patch jedinice

66 NOVI LCS 2 pro softver >>> Legrand kablovski sistem LCS 2 kategorija 6a Patch paneli, patch jedinice i konektori NOVO Vaš LCS 2 orman u nekoliko koraka Izbor i prikaz proizvoda jednostavno i brzo uz pomoê novog LCS 2 softvera... Kompletiranje specifikacije uz pomoê softvera za kreiranje rack ormana i dodavanje pasivne raëunarske opreme Konektor kat. 6a oklopljen, STP LCS Pro 2 automatski pronalazi kataloški broj proizvoda u skladu sa definisanim karakteristikama LCS Pro 2 daje vizuelni prikaz ormana i opreme kao i moguênost zamene istih ukoliko se to zahteva LCS Pro 2 daje moguênost jednostavne organizacije izveštaja: specifikacije sa kataloškim brojevima i cenama, štampanje izveštaja, kao i izgleda ormana i opreme. Pakovanje Kat.br. 19 Patch panel kategorije 6A opremljen sa 24 x RJ45 konektorima 19 Patch panel, veliëine 1U, opremljen mehanizmom za automatsko fiksiranje. U panelu je obezbeappleeno automatsko uzemljenje svakog konektora. Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel je opremljen sa 4 patch jedinice, gde svaka sadræi 6 x LCS2 RJ45 konektore kat. 6A. Svi LCS2 RJ45 konektori sadræe mehanizme za brzo povezivanje sa kolornim kodom T 568A i T 568B U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C UTP panel - 8 kontakata UTP panel velike gustine - 8 kontakata STP panel - metalni oklop STP panel velike gustine - metalni oklop Patch panel za opremanje patch jedinicama 19 Patch panel, veliëine 1U, opremljen mehanizmom za automatsko fiksiranje. U panelu je obezbeappleeno automatsko uzemljenje svakog konektora. Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel za opremanje sa 4 Patch jedinice koje mogu biti opremljene sa: - 6 x LCS2 RJ45 konektorima - telefonskim konektorima - konektorima za optiëke kablove - PoE konektorima - TV konektorima - Switch-evima - Dvostrukim telefonskim/raëunarskim utiënicama - Konvertorima optika/bakar - Slepim maskama Patch panel - veliëine 1U Patch jedinice sa 6 x RJ45 konektorima kat. 6A Opremljene sa 6 x LCS2 RJ45 konektorima kat. 6A sa mehanizmom za brzo povezivanje i kolornim kodom T 568A i T 568B U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C Patch jedinica STP - metalni oklop Slepa maska za 19 panel - boja antracit 64

67 Legrand kablovski sistem LCS 2 kategorija 6a kablovi Legrand kablovski sistem LCS 2 kategorija 6a patch kablovi Pakovanje Kat.br. RaËunarski kablovi, kat 6a LSOH Kabl sa 4 upredene parice ili sa 2 x 4 upredene parice, impedansa 100 ΩΩ LSOH: halogen free Boja æuta - RAL 1018 Kolorni kod TIA/EIA U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C U/UTP - 4 parice, kat. 6A Performanse 500 MHz 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 25 kg F/UTP - 4 parice, kat. 6A Performanse 500 MHz 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 25 kg F/UTP - 2x4 parice, kat. 6A Performanse 500 MHz 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 65 kg S/FTP - 4 parice, kat. 6A Performanse 600 MHz 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 30 kg Pakovanje Kat.br. RJ 45 patch kablovi kat. 6a PVC Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m LSOH Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m PVC Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m LSOH RJ 45 - RJ 45 U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C U/UTP, kat. 6A, impedansa 100 Ω S/FTP, kat. 6A, impedansa 100 Ω Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m (1) u metrima 65

68 LCS 2 DISTRIBUTIVNI PANELI >>> Legrand kablovski sistem LCS 2 kategorija 6a distributivni paneli NOVO Dodatna oprema za povezivanje Kompletna fleksibilnost sa novim LCS 2 distributivnim panelima: centralizovano povezivanje u blizini radne stanice, bakarni i optiëki kablovi Pakovanje Kat.br. Distributivni paneli Za distribuciju slabe struje u zoni gde je planirano do 12 RJ 45 utiënica Centralizovana konekcija garantuje fleksibilnu i prilagodljivu instalaciju Montaæa u spuπtenom plafonu ili duplom podu Povezivanje na Patch panel ili spratni Rack orman MoguÊnost dodavanja Switch-a kat.br ili PoE adaptera kat.br ili Patch jedinice sa 6 konektora kat.br U saglasnosti sa standardima UTE C , NF C , NF C , EN , CEI 60950, ISO/ IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C TehniËke karakteristike: - KuÊiπte od polikarbonata - Osnova od polipropilena - Boja siva RAL Patch jedinice u kutiji fiksirane su osiguraëem koji moæe izdræati silu forsiranog izvlaëenja od 100N - Kablovi su usidreni na nosaë preko kablovskih vezica Distributivni panel za opremanje Za montaæu LCS 2 Patch jedinica sa RJ 45 konektorima kategorije 6A (str. 64) kat. 6 (str. 68) i kat. 5e (str. 73), patch jedinica sa konektorima za optiëke kablove ili sa slepim maskama > Fleksibilna montaža sa rezervom za brzi odgovor na buduêe zahteve > Pouzdana i brza konekcija LCS 2 distributivnog panela sa bakarnom i utiënicom za optiëke kablove kao i sa bakarnim patch kablovima > Garantovane performanse u celom LCS 2 sistemu 66

69 Legrand kablovski sistem LCS 2 kategorija 6a RJ 45 utiënice maska Titanijum UtiËnice sa LCS 2 mehanizmom za brzo povezivanje Konektori mogu da prihvate provodnike preënika do 0,644 mm - standard AWG i AWG 26 Kontakti za povezivanje obeleæeni su dvostrukim kolornim kodom T 568A i T 568 B U saglasnosti sa standardima ISO/IEC Ed , EN i TIA/EIA 568C Pakovanje Kat.br. Mosaic RJ 45 utiënice, kat. 6A STP, kat. 6A - veliëine 1 modula 360 metalni oklop Bela Aluminijum STP, kat. 6A - veliëine 2 modula 360 metalni oklop Bela Aluminijum Bela sa zelenim poklopcem Bela sa narandæastim poklopcem Pod uglom od 45, bela STP sa kontrolisanim pristupom, kat. 6A - veliëine 2 modula 360 metalni oklop IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem UTP, kat. 6A - veliëine 1 modul Bela Aluminijum Bela sa zelenim poklopcem Bela sa narandæastim poklopcem UTP, kat. 6A - veliëine 2 modula Bela Aluminijum UTP sa kontrolisanim pristupom, kat. 6A - veliëine 2 modula 360 metalni oklop IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem Pakovanje Kat.br. Celiane RJ 45 utiënice, kat. 6A STP, kat. 6A metalni oklop Za kreiranje 1 mehanizma u 1 dozni, dodaje se 1 mehanizam kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum). Za kreiranje 2 mehanizma u 1 dozni, dodaju se 2 mehanizma kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) UTP, kat. 6A Za kreiranje 1 mehanizma u 1 dozni, dodaje se 1 mehanizam kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum). Za kreiranje 2 mehanizma u 1 dozni, dodaju se 2 mehanizma kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) Valena RJ 45 utiënice, kat. 6A 360 metalni oklop, STP, kat. 6A Jednostruka utiënica Bela Beæ Aluminijum 360 metalni oklop, STP, kat. 6A Dvostruka utiënica Bela Beæ Aluminijum Keystone RJ 45 utiënica, kat. 6A STP utiënica, kat. 6A metalni oklop sa mehanizmom za brzo povezivanje UTP utiënica, kat. 6A metalni oklop sa mehanizmom za brzo povezivanje Bela Program Mosaic audio/video utiënice Pogledati str

70 Legrand kablovski sistem LCS 2 kategorija 6 patch paneli, patch jedinice sa konektorima NOVO Kat. 6 konektor oklopljen, STP Pakovanje Kat.br. 19 Patch paneli opremljeni sa 24 x RJ45 konektorima,kat. 6, brza konekcija 19 Patch panel, veliëine 1U, opremljen mehanizmom za automatsko fiksiranje. U panelu je obezbeappleeno automatsko uzemljenje svakog konektora. Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel je opremljen sa 4 patch jedinice, gde svaka sadræi 6 x LCS2 RJ45 konektore kat. 6 Svi LCS2 RJ45 konektori sadræe mehanizme za brzo povezivanje sa kolornim kodom T 568A i T 568B U saglasnosti sa standardima ISO/IEC Ed , EN i TIA/EIA 568C UTP panel - 8 kontakata UTP panel velike gustine - 8 kontakata FTP panel - 9 kontakata FTP panel velike gustine - 9 kontakata STP panel metalni oklop UTP UTP patch panel opremljen sa 24 x RJ 45 prolaznim konektorima UTP panel sa prolaznim konektorima 19 Patch panel kat. 6, opremljen sa 24 x RJ45 konektorima sa 110 konekcijom Patch panel sadræi zavrtnje za montaæu u Rack ormanima. Opremljen sa 4 patch jedinice, gde svaka jedinica sadræi 6 x RJ 45 konektore kat. 6 sa 110 konekcijom i kolornim kodom T 568A i T 568B. U saglasnosti sa standardima: ISO/IEC Ed. 2.0, EN i TIA/EIA UTP patch panel - 8 kontakata - povezivanje uz upotrebu alata UTP patch panel visoke gustine - 8 kontakata - povezivanje uz upotrebu alata 110 Pakovanje Kat.br. 19 Modularni paneli za opremanje Patch jedinicama 19 Patch panel, veliëine 1U,opremljen mehanizmom za automatsko fiksiranje. U panelu je obezbeappleeno automatsko uzemljenje svakog konektora. Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel za opremanje sa 4 Patch jedinice koje mogu biti opremljene sa: - 6 x LCS 2 RJ45 konektorima - telefonskim konektorima - konektorima za optiëke kablove - PoE konektorima - TV konektorima - Switch-evima - Dvostrukim telefonskim/raëunarskim utiënicama - Konvertorima optika/bakar - Slepim maskama Patch panel - veliëine 1U Patch jedinice opremljene sa 6 x RJ 45 konektorima, kat UTP jedinica - 8 kontakata FTP jedinica - 9 kontakata STP jedinica metalni oklop Slepa maska - patch jedinica za 19 panel - boja antracit Dodatna oprema Alat Zamenjivo seëivo 68

71 Legrand kablovski sistem LCS 2 kategorija 6 kablovi NOVO Legrand kablovski sistem LCS 2 kategorija 6 patch kablovi Pakovanje Kat.br. RaËunarski kablovi, kat. 6 Kabl 4 x upredene parice ili 2 x 4 upredene parice, impedansa 100 Ω Boja plava - RAL 5015 Kolorni kod TIA/EIA U saglasnosti sa standardima ISO/IEC Ed , EN i TIA/EIA 568C LSOH PVC LSZH PVC U/UTP, kat. 6-4 parice 305 (1) Duæine 305 m IsporuËuje se u kartonskoj kutiji, teæine 16 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 18 kg 1000 (1) Duæine 1000 m IsporuËuje se namotan u koturu 305 (1) Duæine 305m IsporuËuje se u kartonskoj kutiji, teæine 13 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 19 kg 1000 (1) Duæine 1000 m IsporuËuje se namotan u koturu U/UTP, kat. 6-2 x 4 parice 500 (1) Duæine 500 m IsporuËuje se u kartonskoj kutiji, teæine 38 kg F/UTP, kat. 6-4 parice 305 (1) Duæine 305 m IsporuËuje se namotan u koturu, teæine 17 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 25 kg F/UTP, kat. 6-4 parice 305 (1) Duæine 305 m IsporuËuje se namotan u koturu, teæine 17 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 25 kg Pakovanje Kat.br. RJ 45 Patch kablovi, kat. 6 PVC Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m LSZH Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m PVC Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m LSZH Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m PVC Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m U/UTP, kat. 6 - impedanse 100 Ω F/UTP, kat. 6 - impedanse 100 Ω SF/UTP, kat. 6 - impedanse 100 Ω F/UTP, kat. 6-2 x 4 parice 50 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 48 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 45 kg SF/UTP, kat. 6-4 parice 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 29 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 30 kg SF/UTP, kat. 6-2 x 4 parice 500 (1) Duæine 500 m IsporuËuje se namotan u koturu, teæine 52 kg (1) u metrima 69

72 NOVO Legrand kablovski sistem LCS 2 kategorija 6 distributivni paneli, utiënice RJ 45 sa automatskom konekcijom sa zadnje strane Legrand kablovski sistem LCS 2 kategorija 6 patch kablovi RJ 45 RJ 45 Panel kat.br opremljen sa SC patch jedinicom kat.br i 6 x RJ 45 patch jedinicom kat.br oprema za optiëke kablove NaËin povezivanja Pakovanje Kat.br. Distributivni paneli Za distribuciju slabe struje u zoni gde je planirano do 12 RJ 45 utiënica Centralizovana konekcija garantuje fleksibilnu i prilagodljivu instalaciju Montaæa u spuπtenom plafonu ili duplom podu Povezivanje na Patch panel ili spratni Rack orman IP 21 - IK 07 U saglasnosti sa standardima UTE C , NF C , NF C , EN , CEI 60950, ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C TehniËke karakteristike: - KuÊiπte od polikarbonata - Osnova od polipropilena - Boja siva RAL Patch jedinice u kutiji fiksirane su osiguraëem koji moæe izdræati silu forsiranog izvlaëenja od 100N - Kablovi su usidreni na nosaë preko kablovskih vezica Distributivni panel, kat. 6 Distributivni panel je opremljen slepom maskom i sa 2 patch jedinice, gde svaka sadræi 6 x LCS 2 RJ45 konektore kat. 6 IsporuËuje se sa Colring vezicama UTP FTP STP Distributivni panel za opremanje Oprema se LCS 2 RJ 45 patch jedinicama kat. 6. (str. 68) UtiËnice kat. 6, sa automatskom konekcijom sa zadnje strane Konektor sa zadnje strane utiënice, za automatsko povezivanje RJ 45 kabla. U saglasnosti sa standardima: ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C Montaæa u dozne dubine 40 mm Kat. 6 UTP Mosaic, veliëine 2 modula Bela Aluminijum Pakovanje Kat.br. Patch kabl, kat. 6, RJ 45 konektor/parice kabla RJ 45 - parice kabla Patch kabl na jednom kraju sadræi RJ45 konektor, dok je drugi kraj kabla fabriëki pripremljen za povezivanje na konektor ili utiënicu. U saglasnosti sa standardima ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C Boja plava RAL 5015 OæiËenje u skladu sa T 568 kolornim kodom U/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m F/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m Patch kabl, kat. 6, RJ 45 konektor/rj45 konektor Za direktno povezivanje na utiënicu preko RJ45 konektora, Ëime je obezbeappleena brzina, sigurnost i pouzdanost u radu Boja plava RAL 5015 U/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m F/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m Kat. 6 FTP Mosaic - veliëine 2 modula Bela Aluminijum 70

73 Legrand kablovski sistem LCS2 kategorija 6 NOVO utiënice RJ maska UtiËnice sa LCS2 mehanizmom za brzo povezivanje Konektori mogu da prihvate provodnike preënika do 0,644 mm - standard AWG i AWG 26 Kontakti za povezivanje obeleæeni su dvostrukim kolornim kodom T 568A i T 568 B U saglasnosti sa standardima ISO/IEC Ed , EN i TIA/EIA 568C Pakovanje Kat.br Mosaic UtiËnice RJ45, kat. 6 UTP, kat. 6 - veliëine 1 modula Bela Aluminijum Bela, konekcija upotrebom alata 110 Aluminijum, konekcija upotrebom alata 110 Bela antibakterijska UTP, kat. 6 - veliëine 2 modula Bela Aluminijum Bela, konekcija upotrebom alata 110 Aluminijum, konekcija upotrebom alata 110 UTP sa kontr. pristupom, kat. 6 - veliëine 2 mod. IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem UTP 90, kat. 6 - veliëine 2 modula Konekcija sa zadnje strane pod uglom od 90 Ëime je obezbe en lakπi pristup kada se utiënice postavljaju u DLP parapet ili DLP stub Bela UTP 45, kat. 6 - veliëine 2 modula Bela Bela, konekcija upotrebom alata UTP 45-2 x RJ 45 konektora, kat. 6 - veliëine 2 modula Bela Pakovanje Kat.br FTP, kat. 6 - veliëine 2 modula Bela Aluminijum Bela sa zelenim poklopcem Bela sa narandæastim poklopcem FTP 2 x RJ45 konektora, kat. 6 - veliëine 3 modula Sa Soluclip æabicama za montaæu u DLP parapetni sistem Bela 5 FTP sa kontr. pristupom, kat. 6 - veliëine 2 modula IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem FTP 45, 2 x RJ45 konektora, kat. 6 - veliëine 2 modula Bela 1/10 1/10 UTP sa uvlaëivim kablom, kat. 6 - veliëine 4 modula Sa integrisanim uvlaëivim kablom duæine 0,9 m UvlaËenje je automatsko pritiskom na taster UTP 2 x RJ45 konektora, kat. 6 - veliëine 3 modula Sa Soluclip æabicama za montaæu u DLP parapetni sistem Bela FTP, kat. 6 - veliëine 1 modula Bela Aluminijum Bela antimicrobial Bela Mosaic UtiËnice RJ45, kat. 6 (nastavak) FTP 45, kat. 6 - veliëine 2 modula Bela FTP sa uvlaëivim kablom, kat. 6 - veliëine 4 modula Sa integrisanim uvlaëivim kablom duæine 0,9 m UvlaËenje je automatsko pritiskom na taster Bela Aluminijum FTP 90, kat. 6 - veliëine 2 modula Konekcija sa zadnje strane pod uglom od 90 Ëime je obezbe en lakπi pristup kada se utiënice postavljaju u DLP parapet ili DLP stub Bela Aluminijum STP, kat. 6 - veliëine 1 modula Bela Bela antibakterijska STP, kat. 6 - veliëine 2 modula Bela 5 STP sa kontr. pristupom, kat. 6 - veliëine 2 modula IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem 10 STP 90, kat. 6 - veliëine 2 modula Konekcija sa zadnje strane pod uglom od Bela 71

74 Legrand kablovski sistem LCS 2 kategorija 6 utiënice RJ45 NOVO UtiËnica kat.br maska titanijum kat.br Pakovanje Kat.br. Celiane utiënice RJ45, kat. 6 UTP, kat. 6 Za kreiranje 1 mehanizma (veliëine 2 modula), dodaje se 1 mehanizam kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) Za kreiranje 2 mehanizma (veliëine 2 modula), dodaju se 2 mehanizma kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) UTP utiënica, kat UTP sa uvlaëivim kablom, kat. 6-4 modula Sa integrisanim uvlaëivim kablom duæine 0,9 m UvlaËenje je automatsko pritiskom na taster Za kreiranje 1 mehanizma (veliëine 4 modula), kombinacija 1 utiënice kat.br i maske kat.br (bela) ili maske kat.br (titanijum) FTP, kat. 6 Za kreiranje 1 mehanizma (veliëine 2 modula), dodaje se 1 mehanizam kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) Za kreiranje 2 mehanizma (veliëine 2 modula), dodaju se 2 mehanizma kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) FTP utiënica, kat FTP sa uvlaëivim kablom, kat. 6-4 modula Sa integrisanim uvlaëivim kablom duæine 0,9 m UvlaËenje je automatsko pritiskom na taster Za kreiranje 1 mehanizma (veliëine 4 modula), kombinacija 1 utiënice kat.br i maske kat.br (bela) ili maske kat.br (titanijum) STP, kat. 6 Za kreiranje 1 mehanizma (veliëine 2 modula), dodaje se 1 mehanizam kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) Za kreiranje 2 mehanizma (veliëine 2 modula), dodaju se 2 mehanizma kat.br sa maskom mehanizma kat.br (bela) ili kat.br (titanijum) Pakovanje Kat.br. Valena utiënice RJ45, kat. 6 STP, kat. 6, 360 o metalni oklop, jednostruka utiënica Bela Beæ Aluminijum STP, kat. 6, 360 o metalni oklop, dvostruka utiënica Bela Beæ Aluminijum FTP, kat. 6, jednostruka utiënica Bela Beæ Aluminijum FTP, kat. 6, dvostruka utiënica Bela Beæ Aluminijum UTP, kat. 6, jednostruka utiënica Bela Beæ Aluminijum UTP, kat. 6, dvostruka utiënica Bela Beæ Aluminijum Keystone RJ 45 utiënica, kat UTP utiënica za brzo povezivanje Plexo RJ 45 utiënica kat. 6 - IP55/IK07 Zaπtita od vode i praπine Za industrijsku upotrebu 5/ FTP utiënica Siva/Bela 1/ UTP utiënica Siva/Bela Adapter za RJ45 utiënicu Obezbeappleena je trajna IP44 zaπtita konekcije Siva/Bela STP utiënica, kat. 6 Celiane, maske za RJ 45 utiënice Maska za 1 x RJ 45 utiënicu, titanijum Maska za 2 x RJ 45 utiënicu, titanijum Maska za 1 x RJ 45 utiënicu, bela Maska za 2 x RJ 45 utiënicu, bela 72

75 Legrand kablovski sistem LCS 2 kategorija 5e patch paneli, patch jedinice sa konektorima NOVO FTP kat. 5e konektor Pakovanje Kat.br. 19 Patch paneli opremljeni sa 24 x RJ 45 konektorima, kat. 5e 19 Patch panel, veliëine 1U, opremljen mehanizmom za automatsko fiksiranje U panelu je obezbeappleeno automatsko uzemljenje svakog konektora Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel je opremljen sa 4 patch jedinice, gde svaka sadræi 6 x LCS2 RJ45 konektore kat. 5e Svi LCS2 RJ45 konektori sadræe mehanizme za brzo povezivanje sa kolornim kodom T 568A i T 568B U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C Patch panel opremljen UTP utiënicama, kat. 5e UTP sa 24 x RJ45 konektorima - 8 kontakata UTP sa 24 x RJ45 konektorima - 8 kontakata - povezivanje sa alatom UTP velike gustine sa 24 x RJ45 konektorima - 8 kontakata - povezivanje sa alatom 110 Patch panel opremljen FTP utiënicama, kat. 5e FTP sa 24xRJ45 konektorima Patch panel opremljen UTP utiënicama UTP sa 24xRJ45 konektorima UTP panel sa automatskom konekcijom sa zadnje strane Patch panel kat. 5e opremljen sa 24 x RJ 45 konektorima sa 110 konekcijom Patch panel sadræi zavrtnje za montaæu u rack ormane Opremljen sa 4 patch jedinice, gde svaka jedinica sadræi 6 x RJ 45 konektore kat. 6 sa 110 konekcijom i kolornim kodom T 568A i T 568B. U saglasnosti sa standardima: ISO/IEC Ed. 2.0, EN i TIA/EIA UTP patch panel - 8 kontakata - povezivanje uz upotrebu alata UTP patch panel visoke gustine - 8 kontakata - povezivanje uz upotrebu alata 110 Pakovanje Kat.br. 19 Modularni paneli za opremanje patch jedinicama 19 Patch panel, veliëine 1U, opremljen mehanizmom za automatsko fiksiranje U panelu je obezbeappleeno automatsko uzemljenje svakog konektora Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel za opremanje sa 4 Patch jedinice koje mogu biti opremljene sa: - 6 x LCS 2 RJ45 konektorima - telefonskim konektorima - konektorima za optiëke kablove - PoE konektorima - TV konektorima - Switch-evima - Dvostrukim telefonskim/raëunarskim utiënicama - Konvertorima optika/bakar - Slepim maskama " Patch panel - veliëine 1U Patch jedinice opremljene sa 6 x RJ 45 konektorima, kat. 5e Opremljene sa 6 x LCS 2 RJ45 konektorima kat. 5e sa mehanizmom za brzo povezivanje i kolornim kodom T 568A i T 568B U saglasnosti sa standardima: ISO/IEC Ed , EN i TIA/EIA 568C UTP jedinica FTP jedinica Slepa maska - patch jedinica za 19 panel - boja antracit Dodatna oprema Alat Zamenjivo seëivo 73

76 Legrand kablovski sistem LCS 2 kategorija 5e kablovi NOVO Legrand kablovski sistem LCS 2 kategorija 5e patch kablovi Pakovanje Kat.br. RaËunarski kablovi, kat. 5e Kabl 4 x upredene parice ili 2 x 4 parice, impedansa 100 Ω LSOH (Halogen free) Boja siva - RAL 7035 Kolorni kod TIA/EIA LSOH PVC U/UTP, kat. 5e - 4 parice 305 (1) Duæine 305m IsporuËuje se u kartonskoj kutiji. Teæine 10 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 15 kg 1000 (1) Duæine 1000 m IsporuËuje se namotan u koturu 305 (1) Duæine 305m IsporuËuje se u kartonskoj kutiji. Teæine 9 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 15 kg 1000 (1) Duæine 1000 m IsporuËuje se namotan u koturu Pakovanje Kat.br. RJ 45 Patch kablovi, kat. 5e PVC Duæine 1m Duæine 2m Duæine 3m Duæine 5m U/UTP, kat. 5e - impedanse 100 Ω Siva F/UTP, kat. 5e - impedanse 100 Ω Siva Duæine 1 m Duæine 2 m Duæine 3 m Duæine 5 m U/UTP, kat. 5e - 2x4 parice 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 34 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu F/UTP, kat. 5e - 4 parice 305 (1) Duæine 305 m IsporuËuje se u kartonskoj kutiji. Teæine 12 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 21 kg 305 (1) Duæine 305 m IsporuËuje se namotan u koturu. Teæine 11 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 20 kg F/UTP, kat. 5e - 2x4 parice 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 38 kg 500 (1) Duæine 500 m IsporuËuje se namotan u koturu. Teæine 34 kg (1) u metrima 74

77 Legrand kablovski sistem LCS 2 kategorija 5e distributivni paneli NOVO Legrand kablovski sistem LCS 2 kategorija 5e patch kablovi Panel kat.br opremljen sa SC patch jedinicom kat.br i 6 x RJ 45 patch jedinicom kat.br Pakovanje Kat.br. Distributivni paneli Za distribuciju slabe struje u zoni gde je planirano do 12 RJ 45 utiënica Centralizovana konekcija garantuje fleksibilnu i prilagodljivu instalaciju Montaæa u spuπtenom plafonu ili duplom podu Povezivanje na Patch panel ili spratni Rack orman IP 21 - IK 07 U saglasnosti sa standardima UTE C , NF C , NF C , EN , CEI 60950, ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C TehniËke karakteristike: - KuÊiπte od polikarbonata - Osnova od polipropilena - Boja siva RAL Patch jedinice u kutiji fiksirane su osiguraëem koji moæe izdræati silu forsiranog izvlaëenja od 100N - Kablovi su usidreni na nosaë preko kablovskih vezica Distributivni panel, kat. 5e Distributivni panel je opremljen slepom maskom i sa 2 patch jedinice, gde svaka sadræi 6 x LCS2 RJ45 konektore kat. 5e (str. 73) NaËin povezivanja Pakovanje Kat.br. Patch kabl, kat. 5e, RJ 45 konektor/parice kabla RJ 45 - parice kabla Patch kabl na jednom kraju sadræi RJ45 konektor, dok je drugi kraj kabla fabriëki pripremljen za povezivanje na konektor ili utiënicu U saglasnosti sa standardima: ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C Boja siva RAL 7035 OæiËenje u skladu sa T 568 kolornim kodom RJ 45 RJ 45 U/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m F/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m Patch kabl, kat. 5e, RJ 45 konektor/rj45 konektor Za direktno povezivanje na utiënicu preko RJ45 konektora, Ëime je obezbeappleena brzina, sigurnost i pouzdanost u radu Boja plava RAL 5015 U/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m F/UTP - impedanse 100 Ω Duæine 8 m Duæine 15 m Duæine 20 m UtiËnice kat. 5e, sa automatskom konekcijom sa zadnje strane Mehanizam sa zadnje strane utiënice, za automatsko povezivanje kabla sa konektorom RJ45 U saglasnosti sa standardima: ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C Montaæa u dozne dubine 40 mm UTP, Kat. 5e - veliëine 2 modula Mosaic Bela Aluminijum FTP, Kat. 5e - veliëine 2 modula Mosaic Bela Aluminijum 75

78 Legrand kablovski sistem LCS 2 kategorija 5e RJ 45 utiënice NOVO DLP parapet opremljen sa RJ45 i energetskim utiënicama UtiËnice sa LCS2 mehanizmom za brzo povezivanje Konektori mogu da prihvate provodnike preënika do 0,644 mm - standard AWG i AWG 26 Kontakti za povezivanje obeleæeni su dvostrukim kolornim kodom T 568A i T 568 B U saglasnosti sa standardima ISO/IEC Ed , EN i TIA/EIA 568C Pakovanje Kat.br. Mosaic RJ 45 utiënice, kat. 5e UTP, kat. 5e - veliëine 1 modula Bela Aluminijum Bela, konekcija upotrebom alata 110 UTP, kat. 5e - veliëine 2 modula Bela Aluminijum Bela, konekcija upotrebom alata 110 UTP sa kontrolisanim pristupom, kat. 5e - veliëine 2 modula IsporuËuje se sa 2 kljuëa za 5 utiënica Bela sa crvenim poklopcem UTP 2 x RJ45 konektora, kat. 5e - 3 modula Sa Soluclip æabicama za montaæu u DLP parapetni sistem Bela UTP sa uvlaëivim kablom, kat. 5e - 4 modula Sa integrisanim uvlaëivim kablom duæine 0,9 m UvlaËenje je automatsko pritiskom na taster Bela UTP 45, kat. 5e - 2 modula Bela UTP 45, 2 x RJ45 konektora, kat. 5e - 2 modula Bela FTP, kat. 5e - veliëine 1 modula Bela Aluminijum FTP, kat. 5e - veliëine 2 modula Bela Aluminijum FTP 2 x RJ45 konektora, kat. 5e - 3 modula Sa Soluclip æabicama za montaæu u DLP parapetni sistem Bela Pakovanje Kat.br. Valena utiënice RJ45, kat. 5e FTP, kat. 5e, jednostruka utiënica Bela Beæ Aluminijum FTP, kat. 5e, dvostruka utiënica Bela Beæ Aluminijum UTP, kat. 5e, jednostruka utiënica Bela Beæ Aluminijum UTP, kat. 5e, dvostruka utiënica Bela Beæ Aluminijum Keystone RJ 45 utiënica, kat. 5e UTP utiënica za brzo povezivanje Plexo RJ 45 utiënica kat. 5e - IP55/IK07 Zaπtita od vode i praπine Za industrijsku upotrebu 1/ FTP utiënica Siva/Bela 1/ UTP utiënica Siva/Bela Adapter za RJ45 utiënicu Obezbeappleena je trajna IP44 zaπtita konekcije Siva/Bela Mosaic audio/video utiënice pogledati str

79 Legrand kablovski sistem LCS 2 Dodatna oprema za LCS 2 sistem NOVO Pakovanje Kat.br. 19 Modularni paneli za opremanje patch jedinicama Patch panel je opremljen zavrtnjima i navrtkama ili mehanizmima za automatsko fiksiranje U panelu je obezbeappleeno automatsko uzemljenje svakog konektora Zadnja strana panela sadræi dodatni dræaë kablova, posebno pogodan u sluëaju servisiranja Patch panel za opremanje sa 4 Patch jedinice sa koje mogu biti opremljene sa: - 6 x LCS2 RJ45 konektorima - telefonskim konektorima - konektorima za optiëke kablove - PoE konektorima - TV konektorima - Switch-evima - Dvostrukim telefonskim/raëunarskim utiënicama - Konvertorima optika/bakar - Slepim maskama " Patch panel - veliëine 1U Patch jedinice sa RJ 45 konektorima Patch jedinice su opremljene sa 6 x LCS 2 RJ45 dvostrukim konektorima za brzu konekciju Upotreba sa dvostrukim utiënicama (str. 78) UTP patch jedinica, kat. 5e FTP patch jedinica, kat. 5e Slepa maska - boja antracit Ethernet/Ethernet dvostruka utiënica, standard 100 base T x FTP dvostruke utiënice, 100 base T, 9 kontakata x UTP dvostruke utiënice, 100 base T, 8 kontakata Telefon/Ethernet dvostruka utiënica, standard 100 base T x FTP dvostruke utiënice, 9 kontakata x UTP dvostruke utiënice, 8 kontakata Telefon/Telefon dvostruka utiënica Kontakti 4-5 Video Patch jedinica Patch jedinica opremljena sa 6 konektora tipa F Patch jedinica sa konektorima za optiëke kablove Montaæa direktno u fioku za optiëke kablove kat.br (str. 83) ili u kasetu za optiëke kablove kat.br ili u distributivne panele sa dodatnom opremom kat.br (str. 85 ) Monomodna jedinica (9/125 µm) LC jedinica za 6 monomodnih vlakana SC jedinica za 6 monomodnih vlakana Multimodna jedinica (62.5 i 50/125 µm) ST jedinica za 6 multimodnih vlakana SC jedinica za 6 multimodnih vlakana LC jedinica za 6 multimodnih vlakana LC jedinica velike gustine za 12 multimodnih vlakana Pakovanje Kat.br. Slepe maske Set od 12 slepih modula za LCS 2 RJ45 konektore Bele boje Crne boje Slepa maska za Patch panel Antracit Ethernet swtich-evi 100 Mbps Montaæa u patch panel U saglasnosti sa standardima: IEEE 802-3, EN i EN Switch jedinca za montaæu u Patch panel Montaæa direktno u patch panel Opremljen sa 7 x RJ45 portova sa prednje strane, od kojih se jedan koristi za kaskadno povezivanje IsporuËuje se sa napajanjem Opremljen za 6 x RJ45 portova + 1 LC portom sa prednje strane, za optiëki kabl za kaskadnu konekciju tipa base FX IsporuËuje se sa napajanjem Switch za nadgradnu montaæu ili policu u ormanu Opremljen sa 5 x RJ45 portova Dimenzije: 116 x 70 x 25 mm IsporuËuje se sa napajanjem Opremljen sa 8 x RJ45 portova Dimenzije: 171 x 98 x 29 mm IsporuËuje se sa napajanjem Mini polica Opciono, za horizontalno ili vertikalno postavljanje switcheva kat.br /93 na zid Dimenzije: 220 x 220 x 43 Jedinice za bakar/optika konverziju Brz i jednostavan prelaz sa bakarnih konektora na konektore za optiëke kablove i obrnuto Direktno postvaljanje u 19 patch panele Opremljen sa SC konektorom za optiëke kablove Standard 10/100 base T na 10/100 base FX tipa SC Standard 1000 base T na 1000 base SX tipa SC Napajanje Preko Mreæe (PoE), 802.3af Opremljeno sa 4 ulaza/4 izlaza Direktno postavljenje u 19 LCS2 patch panele Koristi se istovremeno za napajanje i prenos podataka za ureappleaje koji zahtevaju PoE napajanje Opremljeno sa 1 ulazom/1 izlazom Koristi se istovremeno za napajanje i prenos podataka za ureappleaje koji zahtevaju PoE napajanje Direktna konekcija prema patch panelu 77

80 Legrand kablovski sistem LCS 2 dvostruke utiënice i dodatna oprema NOVO PoveÊana zaπtita isporuëuje se bez kabla Pakovanje Kat.br. Mosaic RJ45 dvostruke utiënice Eternet/Eternet konektori FTP - 9 kontakata UTP - 8 kontakata Telefon/Eternet konektori FTP - 9 kontakata UTP - 8 kontakata Telefon/Telefon konektori kontakata Prenosivi RJ45 spliteri Konekcija u RJ45 utiënice TV/raËunar ili telefon Telefon/Telefon RaËunar/Telefon L1/L2 telefon RaËunar/RaËunar Vodootporni adapteri IP 55 - IK 07 OmoguÊena prilagodljivost svim funkcijama Siva/Bela IP55 zaπtita za Mosaic mehanizme veliëine 2 modula Adapter sa zatamnjenim zaπtitnim poklopcem Adapter sa zatamnjenim zaπtitnim poklopcem i posebnim alatom za zakljuëavanje poklopca Adapter za RJ utiënice koji obezbeappleuje IP44 zaπtitu prikljuëenog konektora Alat za zakljuëavanje (upotreba sa anti-vandal zavrtnjima) Pakovanje Kat.br. Oprema za zaπtitu kabla i konektora Obezbeappleena IP66/67 zaπtita kod konekcije sa kat.br Obezbeappleena IP55 zaπtita za RJ45 raëunarske kablove koji obezbeappleuju link kategorije 5 U saglasnosti sa standardima: IEC i IEC (verzija 5) Obezbeappleena kompatibilnost sa proizvodima koji su u saglasnosti navedenim standardima Zaπtitni utikaë sa RJ45 konektorom Sadræi zaptivni prsten kao i zaπtitnu navrtku Povezivanje bez dodatnog alata Obezbeappleena zaπtita kablova kategorije 5e Ugradni zaπtitni adapter za RJ45 konekciju IsporuËuje se sa RJ45 æenskim konektorom kat. 5e Kit (zaπtitni utikaë + adapter) Zaπtitni utikaë + zaπtitni adapter za RJ45 konekciju Zaπtitni poklopac Montaæa na ugradni zaπtitni adapter kat.br RJ konektori za kablove Konektori sa zlatnom oplatom 1.2 µm RJ kontakta, πirine 9,65 mm RJ kontakta, πirine 9,65 mm RJ 45 kat. 5e kontakta, πirine 11,70 mm kontakta, πirine 11,70 mm RJ 45 zaπtitni rukav Crne boje Bele boje Alat za skidanje zaπtitnog omotaëa Uklanjanje zaπtitnog omotaëa oko provodnika rotiranjem i izvlaëenjem Za kablove sa upredenim paricama i optiëke kablove Skidanje izolacije Za kablove sa upredenim paricama kao i za optiëke kablove Kleπta za seëenje Kleπta za seëenje æice Alat za povezivanje (krimpovanje) RJ45 konektora i kabla Za povezivanje RJ konektora sa 4,6,8 i 9 kontakata MoguÊnost skidanja zaπtitnog omotaëa i seëenja kabla Alat za 3 tipa krimpovanja Visoka otpornost Alat Alat Zamenjivo seëivo 78

81 Legrand kablovski sistem LCS 2 voice (telefonski) patch paneli, patch jedinice i kablovi NOVO Legrand kablovski sistem LCS 2 Wi-Fi switch-evi i beæiëne pristupne taëke (Wi-Fi) TehniËke karakteristike (str. 108) Pakovanje Kat.br. Telefonski Patch panel sa 50 konektora, tip " panel - 1 U Kabl za telefonsku mreæu, kat. 3 PVC Bele boje Kolorni kod TIA/EIA U/UTP - 50 parica Duæine 500 m IsporuËuje se namotan u koturu U/UTP parica Duæine 500 m IsporuËuje se namotan u koturu Opremljen 19 telefonski Patch panel i telefonske Patch jedinice Opremljen 19 Patch panel - 1U Opremljen sa 48 x LCS 2 RJ45 telefonskim konektorima (4 x Patch jedinice gde svaka jedinica sadræi 12 x RJ45 telefonskih konektora) Sa 3-6/4-5 kontaktima za digitalne telefone Sa 4-5/7-8 kontaktima za analogne telefone Patch telefonske jedinice za 19 Patch panele Sa 3-6/4-5 kontaktima za digitalne telefone, 12 konektora Sa 4-5/7-8 kontaktima za analogne telefone, 12 konektora Pakovanje Kat.br. Mosaic switch - ugradna montaæa, standard 10/100 base T Za povezivanje πtampaëa, raëunara i drugih udaljenih ureappleaja bez raëunarskog ili patch kabla MoguÊnost proπirenja postojeêe raëunarske mreæe jednostavnom zamenom RJ45 utiënice Povezivanje bez dodatnog alata U saglasnosti sa standardima: IEEE (Ethernet) i EN /82-2 (EMC) Montaæa u doznu dubine 40 mm Opremljena sa 6 x RJ45 portova na prednjoj strani + 1 x RJ45 konektor za kabliranje i testiranje linka Indikator statusa porta integrisan neposredno pored RJ45 konektora Opremljena dræaëem natpisa VeliËine 6 modula, bele boje Switch klasiëan PoE napajanje, standard af Napajanje 230 VA Switch upravljiv Napajanje 230 VA Mosaic VDI distributivna nadgradna kutija Za mehanizme veliëine 16 modula Dimenzije: 135 x 223 x 57 mm Za montaæu Mosaic switch-eva kat.br /01/20 ili utiënica RJ 45, patch kablovi kat. 6 (str. 79) rdon 79

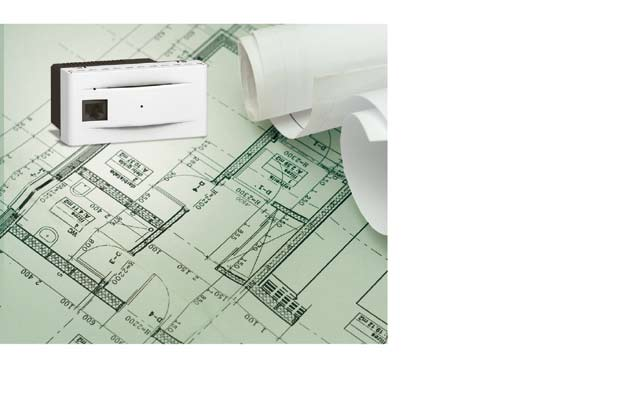

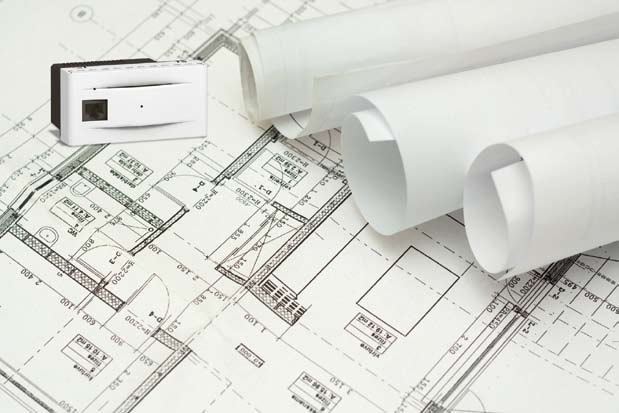

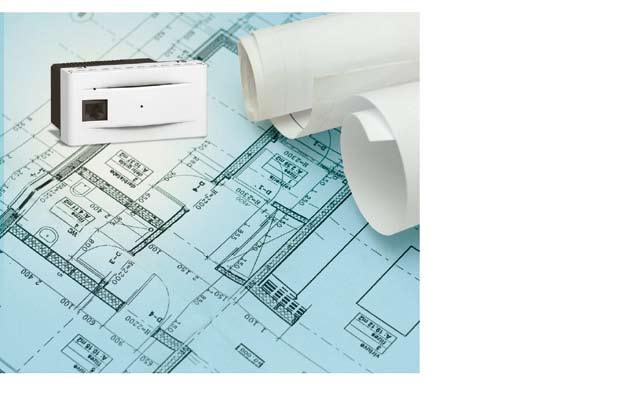

82 Legrand kablovski sistem LCS 2 Wi-Fi switch-evi i beæiëne pristupne taëke (Wi-Fi) (nastavak) Pakovanje Kat.br. Upravljiva beæiëna (Wi-Fi) pristupna taëka a/b/g mosaic Dual band i dual radio U saglasnosti sa standardima a i b/g Brzina: 54 Mbps na svakoj frekvenciji (802.11a i g) istovremeno MoguÊnost dodavanja kao proπirenje postojeêe ili nove LCS/LCS2 raëunarske mreæe Povezivanje preko RJ45 konektora Napajanje preko mreæe - PoE standard af Proizvod treba da sadræi: - Wi-Fi pristupnu taëku - PoE napajanje u skladu sa standardom 802.3af (kat. br ili kat. br posebno se poruëuju) Funkcija pristupa i administriranja Wi-Fi pristupnoj taëki preko web interfejsa - Sigurnosnu WPA2 enkripciju (802.11i) i 802.1x autentifikaciju OmoguÊen pristup Internetu nezavisno od koriπêenja Wi-Fi mreæe VeliËine 4 modula Sa RJ45 utiënicom sa prednje strane Bela Bez RJ45 utiënice Bela Celiane Sa RJ45 utiënicom sa prednje strane NOVO <<< LCS2 Wi-Fi PRISTUPNE TA»KE Optimizovana ugradnja Wi-Fi pristupnih taëaka Wi - Fi performanse blisko su povezane sa pozicioniranjem. To moæe da bude kljuë uspeha u garanciji dobre konekcije svakom korisniku za svaku aplikaciju. Upravljiva beæiëna (Wi-Fi) pristupna taëka n Wi-Fi pristupna taëka n - nadgradna montaæa Wi-Fi pristupna taëka n - montaæa u spuπtenom plafonu Wi-Fi raëunarski upravljaëki sistem Kontroler za 5 Wi-Fi pristupnih taëaka Kontroler za 5 Wi-Fi pristupnih taëaka Proπirenje sistema MoguÊnost proπirenja kontrole do 25 Wi-Fi pristupnih taëaka (za viπe od 25 Wi-Fi pristupnih taëaka kontaktirajte Legrand) Kartica koja se postavlja u kontroler kat.br Za maksimalno 10 Wi-Fi pristupnih taëaka Za maksimalno 25 Wi-Fi pristupnih taëaka Upravljanje Wi-Fi pristupnom taëkom Softverska aplikacija za konfigurisanje Wi-Fi Pristupne taëke Napajanje preko mreæe (PoE), 802.3af Opremljeno sa 4 ulaza/4 izlaza Direktno postavljenje u 19 LCS2 patch panele Koristi se za istovremeno napajanje i prenos podataka za ureappleaje koji zahtevaju PoE napajanje Opremljeno sa 1 ulazom/1 izlazom Koristi se za istovremeno napajanje i prenos podataka za ureappleaje koji zahtevaju PoE napajanje Direktna konekcija prema patch panelu KLJU»NI ELEMENTI ZA UTVR IVANJE UGRADNJE I DIMENZIONISANJE Wi-Fi MREæE Karakteristike zgrade : vrste zidova, povrπina, zone pokrivanja, okruæenje, itd. Upotreba Wi-Fi mreæe: komunikacija, informacioni sistemi, javni pristup, hot spot, itd. direktno utiëu na brzinu veze Broj korisnika u svakoj sobi : kapacitet u smislu ko moæe da se poveæe sa Wi-Fi mreæom. > LEGRAND Wi-Fi SISTEMSKA PONUDA Ponuda je zasnovana na brzoj i intuitivnoj ugradnji i podeπavanju. Legrand timovi Êe vam pomoêi u vaπim projektima. 80

83 Stockage : Utiliser l emballage d origine. Prévenir l écrasement en cas de stockage temporaire en balisant l emplacement du câble. Storage: use the original packaging. To prevent crushing during temporary storage, mark out the location of the cable. Manipulation des connecteurs : Respect du rayon de courbure : lover le câble en respectant un rayon minimum de 30 cm Respect of the radius of curvature: coil the cable by respecting a minimum ray of 30 cm Ne pas tirer sur les connecteurs, les manipuler avec précaution. Protection des connecteurs : laisser les bouchons en place avant tout branchement. Nettoyer la ferrule avec de l air sec ou de l alcool si nécessaire Handling of the connectors: don t draw on the connectors, handle them with precaution. Protection of the connectors: leave the protective caps before any connection. clean the ferrule with dry air or alcohol if necessary Manipulation du câble / branchement : câble de façon à de contraintes en se vrillant. Handling of the cable / connection: that it dérouler le ce qu il ne subisse pas de torsion ni lay out the cable so does not undergo torsion nor constraints while Mise en place des colliers de fixation : being bored. ne pas trop les serrer afin de ne pas écraser la fibre Installation of the cable ties: don t tighten them too much in order not to crush fibre Ouvrir la protection avec un cutter longitudinalement par rapport au câble Open the protection with a cutter along the cable Legrand kablovski sistem LCS 2 optiëki kablovi i oprema optiëki kablovi NOVO po posebnom zahtevu optiëki linkovi OPTI»KI KABLOVI sa PREFABRIKOVANIm KONEKTORIMA Duæina linka (od konektora do konektora u metrima) Link se isporuëuje sa zaπtitnim rukavom i sistemom uvodnica koji olakπava ulazak optiëkih kablova u ormane Konektori LC SC Broj vlakana: 4, 6, 12 ST OptiËki kablovi: - kolorni kod optiëkih kablova u saglasnosti sa FOTAG (deo IEEE 802 grupe standarda) - standardi: EN , ISO IEC Pakovanje Kat.br. OS1 Monomodni optiëki kablovi (9/125 µm) 900 µm Tight buffer Za 9/125 µm monomodnu instalaciju (OS 1) OmotaË æute boje Loose tube 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 6 vlakana 2000 (1) Spoljaπnja upotreba, rebrasta ËeliËna traka 6 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 12 vlakana 2000 (1) Spoljaπnja upotreba, rebrasta ËeliËna traka 12 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 24 vlakna Tip omotaëa: - Unutraπnja/Spoljaπnja upotreba (sa zaπtitom od glodara) - Spoljaπnja upotreba (moguênost polaganja sa ojaëanom ËeliËnom zaπtitom ) Tip optiëkog kabla: Multimodni: 62.5/125 µm U saglasnosti sa kategorijom OM1 Multimodni: 50/125 µm (brzina 1 Gbps) U saglasnosti sa kategorijom OM2 Multimodni: 50/125 µm (brzina 1 Gbps na rastojanu 300m) U saglasnosti sa kategorijom OM3 Monomodni: 9/125 µm (brzina 10 Gbps) U saglasnosti sa kategorijom OS1 900 µm Tight buffer OM3 Multimodni optiëki kablovi (50/125 µm) Za 50/125 µm multimodnu instalaciju (OM 3) OmotaË zelene boje 10 Gigabitni Loose tube 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 6 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 12 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 24 vlakna 900 µm Tight buffer OM2 Multimodni optiëki kablovi (50/125 µm) Za 50/125 µm multimodnu instalaciju (OM 2) OmotaË zelene boje 10 Gigabitni Loose tube 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 2 vlakna 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 4 vlakna 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 6 vlakana 2000 (1) Spoljaπnja upotreba, rebrasta ËeliËna traka 6 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 12 vlakana 2000 (1) Spoljaπnja upotreba, rebrasta ËeliËna traka 12 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 24 vlakna OM1 Multimodni optiëki kablovi (62.5/125 µm) Za 62.5/125 µm multimodnu instalaciju (OM1) 900 µm Tight buffer OmotaË narandæaste boje 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 6 vlakana 2000 (1) Unutraπnja/Spoljaπnja upotreba (univerzalni) 12 vlakana (1) u metrima DOKUMENTACIJA Svaki link sadræi izveπtaj o testiranju (za svako vlakno) i ilustrovano uputstvo za upotrebu Feuille de Contrôle / Control sheet Date : / / Code : Type : / Lg : M Int : Ext : Int - Ext Int : Interieur / Interior Ext : Exterieur / Exterior Notice d utilisation / user guide 0, db db 0, db 0, db db 0, 0, db db 0, 0, db db 0, 0, db db 0, 0, db db 0, 0, db B 0, db db 0, db 0, 0, db db 0, 0, db 0, db 0, 0, db 0, db 0, db fibre / fiber : FO ~850 nm PAKOVANJE A maximum ISO/CEI TIA/EIA 568B3 Ex. : lg 100m = 0,75. + (3,5 db/km * 100)= 1,1dB Test TIA/EIA A méthode D1 U skladu sa duæinom linka: - namotan u koturu - namotan u prstenu Zaπtita konektora Kotur 81

84 Legrand kablovski sistem LCS 2 optiëki kablovi i oprema konektori i oprema za splajsovanje NOVO Legrand kablovski sistem LCS 2 optiëki kablovi i oprema konektori i oprema za splajsovanje Montaæa i tehniëke karakteristike (str. 86) Pakovanje Kat.br. Konektori 900 µm za brzo povezivanje Konektori sa keramiëkim prstenom Slabljenje < 0.3 db Bez dodatnog spajanja NeograniËeno vreme skladiπtenja Za upotrebu sa kompletom kat.br Monomodni konektori LC konektor za 9/125 µm vlakno SC konektor za 9/125 µm vlakno Multimodni konektori LC 10 Gb konektor za 50/125 µm vlakno SC 10 Gb konektor za 50/125 µm vlakno ST 10 Gb konektor za 50/125 µm vlakno LC konektor za 62.5/125 µm vlakno SC konektor za 62.5/125 µm vlakno ST konektor za 62.5/125 µm vlakno Instalacioni komplet za brzo povezivanje konektora Upotrebljava se za jednostavnu i brzu montaæu ST, SC i LC konektora Komplet sadræi: - instalaciono uputstvo i video zapis - alat za skidanje zaπtitnog omotaëa (za vlakna i kablove) - alat za rezanje - mikroskop za proveru kvaliteta rezanja - alat za spajanje - dodatnu opremu (makaze, marker, brisanje) Pakovanje Kat.br. Precizni alat za rezanje FO alat za rezanje Pigtail-ovi IsporuËuje se sa 900µm zaπtitom, duæine 1 m 10 Gb - 50/125 µm SC konektor LC konektor x LC-PC konektori x LC-PC konektori 9/125 µm SC konektor LC konektor x LC-UPC konektori x LC-UPC konektori Termozaπtita za pigtail-ove mm - pakovanje od 50 komada Konektori 50/125 i 62.5/125 µm IsporuËuje se sa 900µm zaπtitom Konektori sa keramiëkim prstenom Slabljenje < 0.3 db ST konektor SC konektor LC konektor Komplet za nastavljanje i povezivanje Za 900µm optiëkim vlaknima PreËnika 250 µm vlakana vlakana 82

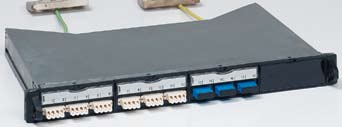

85 Legrand kablovski sistem LCS 2 optiëki kablovi i oprema 19 patch fioke i jedinice za optiëke kablove NOVO 19 Patch fioka za optiëke kablove kat.br , sa pozicioniranim uvodima kablova za lakπi pristup Prednja strana Patch fioke kat.br , opremljena patch jedinicama za optiëke kablove Kat.br opremljen sa kat.br Pakovanje Kat.br. 19 patch fioka za optiëke kablove Fioka za opremanje Patch jedinicama za optiëke kablove Fioka je izvlaëiva i opremljena je graniënikom Maksimalnog kapaciteta: - 24 x ST ili SC konektora ili - 48 x LC konektora Dubine 220 mm, visine 1U Opremljena sa zavrtnjima i opremom za voappleenje kablova Prihvata do 4 patch jedinice za optiëke kablove Patch jedinice za optiëke kablove Postavljanje direktno u 19 Patch fioku za optiëke kablove kat.br ili u 19 Patch panel sa kasetom za optiëke kablove kat.br Patch jedinice za monomodne optiëke kablove (9/125 µm) Patch jedinica sa LC konektorima za 6 monomodnih vlakana Patch jedinica sa SC konektorima za 6 monomodnih vlakana Patch jedinice za multimodne optiëke kablove (62.5 i 50/125 µm) Patch jedinica sa ST konektorima za 6 multimodnih vlakana Patch jedinica sa SC konektorima za 6 multimodnih vlakana Patch jedinica sa LC konektorima za 6 multimodnih vlakana Patch jedinica sa LC konektorima velike gustine za 12 multimodnih vlakana Pakovanje Kat.br. Kaseta za optiëke kablove za opremanje patch panela Obezbeappleuje zaπtitu i voappleenje optiëkih kablova (od 2 do 12 vlakana) Oprema se Patch jedinicama za optiëke kablove kat.br /13/16/17/18/19 Za povezivanje bakarnih i optiëkih jedinica u istom LCS 2 patch panelu Boja antracit Slepa maska za 19" patch panel Bazni modul za splajsovanje Kapaciteta 12 vlakana, montaæa u fioku ili kasetu za optiëke kablove Switch sa kaskadnom konekcijom za optiëki kabl Postavljanje direktno u 19 Patch panel Opremljen za 6 x RJ45 portova + 1 LC portom sa prednje strane, za optiëki kabl za kaskadnu konekciju tipa base FX IsporuËuje se sa napajanjem Jedinice za bakar/optika konverziju Za brz i jednostavan prelaz sa bakarnih konektora na konektore za optiëke kablove i obrnuto Direktno postavljanje u 19 patch panele Opremljen sa SC konektorom za optiëke kablove Standard 10/100 base T na 10/100 base FX tipa SC Standard 1000 base T na 1000 base SX tipa SC 83

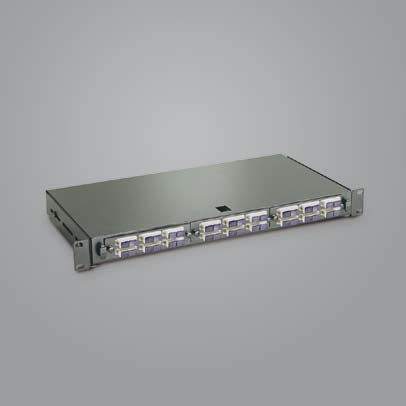

86 Legrand kablovski sistem LCS 2 optiëki kablovi i oprema 19 Patch fioka za optiëke kablove, velike gustine NOVO Legrand kablovski sistem LCS 2 optiëki kablovi i oprema utiënice (neopremljen) Pakovanje Kat.br. 19 Patch fioka za optiëke kablove, velike gustine Fioka za optiëke kablove, izvlaëiva Kapacitet: - 36 ST ili SC konektora - 72 LC konektora Dubine 220 mm, veliëine 1U IsporuËuje se sa zavrtnjima i opremom za voappleenje kablova Prihvata do 3 Patch jedinice za optiëke kablove Patch jedinice za optiëke kablove Montaæa direktno u fioku za optiëke kablove kat.br Patch jedinice za monomodne optiëke kablove (9/125 µm) Patch jedinica sa LC duplex konektorima za 12 monomodnih vlakana - boja plava Patch jedinica sa LC quadriplex konektorima za 24 monomodnih vlakana - boja plava Patch jedinica sa ST duplex konektorima za 12 monomodnih vlakana - boja plava Patch jedinica sa SC duplex konektorima za 12 monomodnih vlakana - boja plava MPO patch jedinica tipa A za 6 x 12 monomodnih vlakana - plava Patch jedinice za monomodne optiëke kablove (62.5 i 50/125 µm) Patch jedinica sa LC duplex konektorima za 12 multimodnih vlakana - boja beæ Patch jedinica sa LC quadriplex konektorima za 24 multimodnih vlakana - boja beæ Patch jedinica sa ST duplex konektorima za 12 multimodnih vlakana - boja beæ Patch jedinica sa SC duplex konektorima za 12 multimodnih vlakana - boja beæ MPO patch jedinica tipa A za 6 x 12 monomodnih vlakana - boja beæ Pakovanje Kat.br. UtiËnice sa konektorima za optiëke kablove UtiËnica je opremljena sa 2 konektora za ulaz i izlaz optiëkog kabla Za povezivanje 2 optiëka kabla (koji su opremljeni konektorima) IsporuËuju se sa zaπtitnim kapicama Opremljena sa dræaëem natpisa VeliËine 2 modula UtiËnica sa 2 x ST konektorima za optiëke kablove STII kompatibilna, bajonet konekcija Bele boje UtiËnica sa 2 x SC konektorima za optiëke kablove Push-pull konekcija Bele boje UtiËnica sa 2 x LC konektorima za optiëke kablove Push-pull konekcija Bele boje Nadgradna kutija za 6 konektora Kutija za 6 konektora - nadgradna montaæa Bele boje Dimenzije (πirina x visina x dubina) mm x 29.5 mm x 110 mm Konektor LC Duplex 1-LC konektor (za 2 vlakna) beæ, fosfor-bronza C izlaz, ugradni, 1 Konektor SC Duplex 2-SC Simplex konektora, multimodni, beæ, fosfor-bronza C izlaz, ugradni, 1 Slepi modul unit Oprema Slepa maska Oprema za spajanje optiëkih kablova Baza za spajanje pigtail-ova Kapacitet 12 vlakana Komplet za savijanje Komplet od 8 elemenata za savijanje optiëkog kabla 84

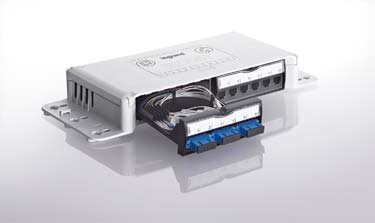

87 Legrand kablovski sistem LCS 2 optiëki kablovi i oprema distributivni paneli NOVO Legrand kablovski sistem LCS 2 optiëki kablovi i oprema patch optiëki kablovi oprema za optiëke kablove Pakovanje Kat.br. Distributivni paneli Za distribuciju slabe struje u zoni gde je planirano do 12 RJ 45 utiënica Centralizovana konekcija garantuje fleksibilnu i prilagodljivu instalaciju Montaæa u spuπtenom plafonu ili duplom podu Povezivanje na Patch panel ili spratni Rack orman IP 21 - IK 07 U saglasnosti sa standardima UTE C , NF C , NF C , EN , CEI 60950, ISO/IEC Ed. 2.0, EN i TIA/EIA 568, kolornim kodom TIA/EIA 568 A i C TehniËke karakteristike: - KuÊiπte od polikarbonata - Osnova od polipropilena - Boja siva RAL Patch jedinice u kutiji fiksirane su osiguraëem koji moæe izdræati silu forsiranog izvlaëenja od 100N - Kablovi su usidreni na nosaë preko kablovskih vezica Distributivni panel za opremanje Distributivni panel oprema se patch jedinicama i opremom za optiëke kablove Oprema za optiëke kablove Za opremanje patch jedinicama sa konektorima za optiëke kablove i optiëkim kablovima (str. 83) UtiËnice sa konektorima za optiëke kablove UtiËnica je opremljena sa 2 konektora za ulaz i izlaz optiëkog kabla Za povezivanje 2 optiëka kabla (koji su opremljeni konektorima) IsporuËuju se sa zaπtitnim kapicama Opremljena sa dræaëem natpisa VeliËine 2 modula UtiËnica sa 2 x ST konektorima za optiëke kablove STII kompatibilna Bele boje UtiËnica sa 2 x SC konektorima za optiëke kablove Push-pull konekcija Bele boje UtiËnica sa 2 x LC konektorima za optiëke kablove Push-pull konekcija Bele boje TehniËke karakteristike (str. 86) Opremljeni sa 2 konektora sa keramiëkim prstenom Pakovano i testirano pojedinaëno (isporuëuje se sa izveπtajem) LSOH - halogen free Pakovanje Kat.br. OS1 monomodni optiëki kablovi Slabljenje < 0.3 db Za OS1 9/125 µm monomodnu instalaciju OmotaË æute boje SC/SC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m SC/LC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m LC/LC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m OM 3 multimodni optiëki (50/125 µm) Za 10Gb ethernet mreæe Slabljenje < 0.3 db Za 50/125 µm multimodnu instalaciju, tipa OM3 OmotaË ljubiëaste boje SC/SC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m SC/LC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m LC/LC duplex kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m 85

88 Legrand kablovski sistem LCS 2 optiëki kablovi i oprema patch kablovi NOVO Legrand kablovski sistem LCS 2 optiëki kablovi i oprema n Brzo spajanje upotrebom alata kat.br Tip konektora: - ST konektor: - Spiralni oblik - tip konektora bajonet SC konektor: - Pravougaoni oblik - Pogodan za veêi broj aktivnih ureappleaja Preporuka u standardima ISO/IEC i EN LC konektor: - Pravougaoni oblik - ZakljuËavanje na jeziëku - Polovina od veliëine klasiënog konektora 6 osnovnih koraka za brzo povezivanje Pakovanje Kat.br. OM 2 (UPC) multimodni optiëki patch kablovi (50/125 µm) Slabljenje < 0.3 db Za 50/125 µm multimodnu instalaciju, tipa OM 2 Narandæasti omotaë ST/ST duplex patch kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m SC/SC duplex patch kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m ST/SC duplex patch kablovi Duæine: 2 m Duæine: 3 m LC/LC duplex patch kablovi Duæine: 2 m SC/LC duplex patch kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m LC/ST duplex patch kablovi Duæine: 2 m Korak 1: Skidanje zaπtitnog omotaëa Korak 3: Pregledanje vlakna Korak 5: Poravnavanje vlakna Korak 2: Pripremanje vlakna Korak 4: Ubacivanje vlakna Korak 6: Spajanje vlakna OM 1 (UPC) multimodni optiëki patch kablovi (62.5/125 µm) Slabljenje < 0.3 db Za 62.5/125 µm multimodnu instalaciju, tipa OM 2 Narandæasti omotaë SC/SC duplex patch kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m ST/SC duplex patch kablovi Duæine: 1 m Duæine: 2 m LC/SC duplex patch kablovi Duæine: 1 m Duæine: 2 m Duæine: 3 m OptiËki kablovi po zahtevu TehniËke karakteristike: - Alat se koristi za spajanje konektora na vlakno 900 µm - Maksimalno slabljenje nije veêe od 0.3 db - Idealno za sisteme sa velikim protokom podataka: 10Gb ethernet sa 50/125 µm konektorom - Radna temperatura : od 0 C do 65 C Prednosti: - Visok kvalitet zavrπnih radova - Bez dodatnog doterivanja: konektori su fabriëki ispolirani - Ne zahteva dodatnu upotrebu lepka i sl. - Jednostavno povezivanje - Ne zahteva sloæene alate ili potroπni materijal: efikasno postavljanje konektora za manje od tri minute - PraktiËan, lagan komplet alata - Povezivanje i spajanje i multimodnih i monomodnih vlakana (50/125 µm i 62.5/125 µm) str

89 pour Legrand exemple kablovski : xxxxxxx sistem LCS 2 xxxxxxxx Mosaic TM mehanizmi audio i video utiënice NOVO Pakovanje Kat.br. DVI-I utiënica Za prenos HD (High-Definition) digitalnih ili analognih video signala izmeappleu izvora (raëunar) i kompatibilnog prijemnika (plasma Bela ili LCD ekrana, video projektora i sl. ) DVI-I utiënica, veliëine 2 modula HD15 utiënica, æenski konektor Bela Aluminijum Za prenos analognog video signala izmeappleu izvora (raëunar) i kompatibilnog prijemnika (plasma ili LCD ekrana, video projektora, i sl. ) VGA, XGA ili VXGA u skladu sa grafiëkom kartom na raëunaru HD15 utiënica, æenski konektor VeliËine 1 modula Konekcija lemljenjem VeliËine 2 modula Konekcija zavrtnjima HD15 utiënica, æenski konektor mm Jack utiënica za zvuk VeliËine 2 modula Konekcija zavrtnjima HD15 utiënica, æenski konektor + 5 prekabliranih BNC konektora - RGBHV VGA adapter, HD15 osnova do 5 x BNC konektora od 75 Ω 3.5 mm Jack utiënica 3.5 mm Jack utiënica za povezivanje audio Bela linka od izvora ka prijemniku Aluminijum Æenski konektor 3.5 mm, veliëine 1 modula Konekcija zavrtnjima Æenski konektor 3.5 mm, veliëine 1 modula Konekcija lemljenjem HD15 komplet pojaëalo mm Jack utiënica Za prenos audio/video signala na rastojanju veêem od 20 m Za prenos video signala preko HD15 konektora (razolucije do UXGA) Za prenos stereo audio signala preko 3.5 Bela mm jack konektora Komlet sadræi: - transmiter veliëine 4 modula, opremljen sa HD15 konektorom i 3.5 mm Jack utiënicom - prijemnik veliëine 4 modula, opremljen sa HD15 konektorom i 3.5 mm Jack utiënicom - napajanje veliëine 4 modula, povezuje se na el.mreæu, pa na prijemnik ili transmiter Link izmeappleu transmitera i prijemnika uspostavlja se raëunarskim kablom kat.6 (kat.br ). Transmiter i prijemnik opremljeni su RJ45 LCS 2 konektorima Pakovanje Kat.br. Druge audio i video utiënice, konekcija zavrtnjima Bela Aluminijum HDMI utiënica, tip A VeliËine 2 modula Za prenos HD digitalnog audio/ video signala izmeappleu izvora (HD- DVD, raëunar i sl.) i kompatibilnog prijemnika (Plasma, LCD, LED i sl.) YUV utiënica VeliËine 1 modula Za prenos HD analognog video signala za DVD, raëunar, plasma ekran i sl. Audio i video utiënica sa 1 x RCA konektorom VeliËine 1 modula Za prenos kompozitnog video signala za DVD, kameru, raëunar i sl. Audio i video utiënica sa 2 x RCA konektorom VeliËine 1 modula Za prenos kompozitnog video signala za DVD, kameru, raëunar i sl. Audio i video utiënica sa 3 x RCA konektorom VeliËine 1 modula Za prenos kompozitnog video i stereo audio signala za DVD, kameru, raëunar, video konferenciju i sl. UtiËnica sa BNC 75 konektorom VeliËine 1 modula Za prenos kompozitnog video signala za DVD, kameru i sl. UtiËnica sa S-Video konektorom (4 pina) Za YC video signal za DVD, kameru, raëunar, video konferenciju i sl. Kablovi HDMI kabl Duæine 10 m, za povezivanje HDMI konektora na audio/video prijemnik (Plasma ekran, DVD plejer, i sl.) HDMI pojaëavaë kat.br se upotrebljava u sluëajevima kada je duæina kabla veêa od 10m HD15 kabl mm Jack utiënica Duæine 2 m Za povezivanje HD15 video utiënice i 3.5 mm audio konektora na prijemnik (PC raëunar, video projektor) HDMI pojaëavaë, do 20 m Obezbeappleuje produæetak HDMI konekcije koja se sastoji iz 2 HDMI kabla i 2 æenska konektora (kat.br ) bez dodatnog napajanja Kablovi HDMI kabl Duæine 20 m Za povezivanje HDMI konektora na maksimalnom rastojanju od 20 m VGA kabl Duæine 20 m Za povezivanje HD15 konektora na maksimalnom rastojanju od 20 m 87

90 Legrand kablovski sistem LCS 2 adapteri NOVO Legrand kablovski sistem LCS2 audio i video utiënice n Konferencijska sala Pakovanje Kat.br. Vodootporni adapteri IP55 - IK07 Prilagodljivi svim funkcijama Siva/Bela IP55 zaπtita za Mosaic proizvode veliëine 2 modula Adapter sa zatamnjenim zaπtitnim poklopcem Adapter sa zatamnjenim zaπtitnim poklopcem i posebnim alatom za zakljuëavanje poklopca Adapter za RJ utiënice koji obezbeappleuje IP44 zaπtitu prikljuëenog konektora Alat za zakljuëavanje zaπtitnog poklopca (za zamenu anti vandal zavrtnja) Hypra adapter IP 55 adapter RJ konektori za kablove Konektori sa zlatnom oplatom 1.2 µm RJ kontakta, πirine 9.65 mm RJ kontakta, πirine 9.65 mm RJ 45 kat. 5e kontakta, πirine mm kontakta, πirine mm RJ 45 zaπtitni rukav Crne boje Bele boje Alat za skidanje zaπtitnog omotaëa Uklanjanje zaπtitnog omotaëa oko provodnika rotiranjem i izvlaëenjem Skidanje izolacije Za kablove sa upredenim paricama i optiëke kablove Ne oπteêuje provodnike Kleπta za seëenje Kleπta za seëenje æice Alat za povezivanje (krimpovanje) RJ45 konektora i kabla Za povezivanje konektora RJ sa 4,6,8 i 9 kontakata MoguÊnost skidanja zaπtitnog omotaëa i seëenja kabla Alat sa 3 taëke za krimpovanje Visoka otpornost XGA kabl (kat. br ) HD15 kabl mm jack konektor (kat. br ) Audio kabl Prenos video signala preko HD15 i/ili DVI utiënice Prenos audio signala preko 3.5 mm jack utiënice KlasiËno povezivanje XGA analogni video signal 1280 x 720 pixela HD15 utiënica kat.br Jack 3.5 mm utiënica kat.br Za kontrolu preko PC raëunara HD povezivanje HD digitalni video signal 1920 x 1080 pixela DVi-I utiënica kat.br HD15 utiënica kat.br Jack 3.5 mm utiënica kat.br DVi-I utiënica kat.br HD15 utiënica kat.br Jack 3.5 mm utiënica kat.br HD15 utiënica kat.br Jack 3.5 mm utiënica kat.br Dodavanje DVI kabla u klasiëno povezivanje za kontrolu preko PC raëunara 88

91 Legrand kablovski sistem LCS 2 rack ormani 19" LCS² Legrand kablovski sistem LCS 2 rack ormani 19" LCS² TehniËke karakteristike (str. 100) TehniËke karakteristike (str. 100) Pakovanje Kat.br. 19 LCS 2 lestve za patch panele Rack lestve za veêu gustinu raëunarskih kablova (npr. raëunarski centri, distributivni centri, kontrolni centri i sl.) 19 vertikalni nosaëi za voappleenje i fiksiranje kablova i obeleæenim mestima za patch panele sa simbolom "Unit", radi lakπe montaæe 19 opreme Montaæa metalnih panela, panela sa utiënicama za napajanje kao i 19 DIN πine, kat.br IsporuËuje se sa setom od 50 zavrtnja Rack lestve se spajaju sa reπetkom kat.br /26/27 Boja antracit Visina (mm) irina (mm) Dubina (mm) Dozvoljeno optereêenje (kg) Dubina nosaëa (mm) Kapacitet U U Reπetka sa dræaëima za voappleenje kablova Za montaæu izmeappleu 2 lestve za patch panele Reπetkom se kreira 63 mm πirok prostor izmeappleu 2 rack ormana koji se koristi za voappleenje kablova Kapacitet: 200 kablova, kat. 6 Boja antracit Reπetka sa dræaëima 1965 mm x 153 mm x 156 mm Pakovanje Kat.br. Reπetke za voappleenje kablova, opremljene zaπtitnim vratima Lako uklonjiva reverzibilna zaπtitna vrata Za montaæu izmeappleu 2 lestve ili izmeappleu izolovane lestve (samo za kat.br ) Reπetkom se priprema prostor izmeappleu 2 spojene lestve (63 mm za kat.br i 165 mm za kat.br ) za voappleenje kablova i patch kablova Kapacitet: 200 kablova kat. 6 za kat.br , 580 kablova za kat. br IsporuËuje se sa 12 æabica i 4 nosaëa za namotavanje mm x 165 mm x 204 mm mm x 267 mm x 331 mm NosaË za kablovske regale Montaæa na Rack lestve za patch kablove, za fiksiranje kablovskog regala Za lestvu kat.br Za lestvu kat.br Zavrπna metalna maska Metalna maska za postavljanje u donji deo lestve radi zaπtite od praπine Stranice maske mogu biti savijene radi lakπeg direktnog ubacivanja kablova u 19 vertikalni kanal Za lestvu kat.br Za lestvu kat.br " paneli za voappleenje kablova Zatvoreni paneli sa pivot pokrivanjem, 1 osa za voappleenje kablova, za lestve za kablove VeliËina 1 U VeliËina 2 U Zavrtnji za 19 standard Set od 50 zavrtnja i 25 provodnika za uzemljenje za 19 LCS2 πine Paneli sa energetskim utiënicama, paneli sa DIN πinama za montaæu u rack ormane (str. 93) 89

92 Legrand kablovski sistem LCS 2 19" LCS² serverski ormani NOVO Legrand kablovski sistem LCS 2 19" LCS 2 ormani ormani i oprema za kabliranje TehniËke karakteristike (str. 102) TehniËke karakteristike (str. 102) Kat.br x LCS 2 rack orman kat.br proπirivi LCS 2 orman kat.br IP 20 - IK 08 Ormani sa prednjim i zadnjim reverzibilnim mikroperforiranim vratima (80%), mogu se otvoriti bez kljuëa Prednja vrata mogu se ugraditi sa DIN bravom ( mm) sa opcijom dodavanja kvake kat.br /72 Zadnja vrata mogu da se ugraditi sa bravicama kat.br /23/24/25/26/27 Uklonjive boëne strane Stopice koje su podesive sa unutraπnje strane Gornji uvodi kabla pogodni za montaæu 19 maski sa Ëetkama, ventilatorima, itd. Uvodi kabla i u donjem delu ormana IsporuËuje se sa 4 x 19 vertikalnim nosaëima, koji su podesivi po dubini Orman je kompletno rasklopiv radi lakπeg pristupa i prolaza u sloæenijim prostorima Ormani se mogu spojiti sa setom za spajanje kat.br IsporuËuje se sa kompletom za uzemljenje Boja antracit RAL 7016 Pakovanje Kat.br. Serverski ormani Kapacitet Visina (mm) irina (mm) Maksimalno Dubina (mm) optereêenje (kg) U U Dodatna oprema Set od 4 toëkiêa Set od 4 toëkiêa za serverski orman Maksimalno optereêenje sa toëkiêima: 500 kg Police za ormane Montaæa na 4 x 19 vertikalne nosaëe Fiksna polica dubine 820mm, maksimalno optereêenje 100 kg Za ormane dubine 1000 kg IzvlaËiva polica dubine 820 mm, maksimalno optereêenje 100 kg Za serverske ormane Kablovski regali i nosaëi Jednostavna i brza montaæa kablovskih regala (str. 101) Kablovski regal Za ormane πirine 600/800 mm Postavljanje izmeappleu 2 nosaëa kat.br NosaË kablovskog regala Za ormane dubine do 1000 mm Perforiran na svakih 100 mm za visine 200 do 500 mm Upredeni provodnik za uzemljenje Rastojanje otvora za PopreËni presek (mm²) fiksiranje (mm) PreËnik otvora (mm) ,5 IP20 - IK 08 Ormani sadræe: - Reverzibilna zaobljena prednja vrata od zaπtitnog stakla - Uklonjive boëne strane - Paneli sa atomatskom ekvipotencijalnom konekcijom -»etiri strane sa bravom tipa 2433A - PodeπavajuÊe stopice sa unutraπnje strane - Uvode kabla sa gornje i donje strane - 19 formati ploëa za ormane sa Ëetkicama, ventilatorima, uvodima kabla i sl. - 4 x 19 vertikalne nosaëe sa oznaëenim veliëinama simbolom U, koji se podeπavaju po dubinama Orman je kompletno rasklopiv radi lakπeg pristupa i prolaza u sloæenijim prostorima - Ormani se mogu povezati sa kompletom za povezivanje kat.br /38/39 Boja antracit RAL 7016 Pakovanje Kat.br. 19" LCS 2 ormani Kapacitet Visina (mm) irina (mm) Maksimalno Dubina (mm) optereêenje (kg) U U U U U U U U U U " LCS 2 proπirivi ormani Bez boënih strana IsporuËuje se sa kompletom za spajanje Kapacitet Visina (mm) irina (mm) Maksimalno Dubina (mm) optereêenje (kg) U U LCS 2 jedinice za kabliranje i spajanje rack ormana Moæe se postaviti izmeappleu 2 LCS 2 ormana dimenzija 42U Jednostavno kabliranje i voappleenje patch kablova πirine 250 mm IsporuËuje se sa kompletom za uzemljenje Boja antracit RAL 7016 Za ormane dubine (mm): PloËe sa uvodom kabla, termoregulacija, ostala oprema (str. 91) 19 oprema za voappleenje kablova (str. 93) LCS 2 komplet za povezivanje Za povezivanje 2 LCS 2 ormana Za ormane dubine (mm):

93 Legrand kablovski sistem LCS 2 postolja za ormane NOVO Legrand kablovski sistem LCS 2 uvod kabla i oprema za termoregulaciju u ormanima NosaË kablovskog regala kat.br , sa kablovskim regalom Komplet postolja kat.br TehniËke karakteristike (str. 103) Pakovanje Kat.br. Postolja za ormane Otvorena sa 4 strane Boja antracit RAL 7016 Komplet postolja Sadræi 4 ugla i pune ploëe napred i pozadi BoËne ploëe se posebno poruëuju Visine 100 Visine 200 Za ormane πirine (mm): Komplet od 2 boëne ploëe Visina 100 mm Za komplet postolja visine 200 mm (kat.br /53) poruëiti 2 kompleta boënih strana (kat.br /53) Za ormane dubine/πirine (mm): PloËe za ventilaciju 1 ploëa visine 100 mm Za ormane πirine/dubine (mm): PloËe sa Ëetkicama 1 ploëa visine 100 mm Za ormane πirine/dubine (mm): Postolja za jedinice za kabliranje Montaæa napred i/ili pozadi izmeappleu osnove ormana PloËa visine 100 mm. Dupliranje broja ploëa za visinu 200 mm Boja antracit RAL 7016 NosaË kablovskog regala Montaæa izmeappleu 2 ugla postolja Za voappleenje kablova kroz kablovski regal, izmeappleu 2 povezana ormana dubine (mm): TehniËke karakteristike (str. 104) Pakovanje Kat.br. 19" ploëe sa uvodom kabla 19 ploëe sa uvodom kabla za ormane Boja antracit RAL PlastiËne ploëe sa Ëetkicama VeliËine 1 U VeliËine 2 U 19 Pune plastiëne ploëe VeliËine 1 U VeliËine 2 U 19 Metalne ploëe sa Ëetkicama, automatsko fiksiranje VeliËine 1 U VeliËine 2 U 19 Pune metalne ploëe, automatsko fiksiranje VeliËine 1 U VeliËine 2 U VeliËine 3 U Termoregulacija u ormanima 19 ploëe sa ventilatorima Montaæa na 19 ormane na mesta za uvod kabla ili na 19 vertikalne nosaëe Ventilatori 2 x 230 VA Ventilatori 3 x 230 VA 19 Panel sa ventilatorima, veliëine 1U Za protok unutraπnjeg vazduha Montaæa na 2 x 19 vertikalne nosaëe Opremljen On/Off prekidaëem " Panel opremljen sa 2 ventilatora - dubine 150 mm " Panel opremljen sa 4 ventilatora - dubine 300 mm Termostat Podesiv za temperature od 5 C do 60 C, 230VA, 50/60Hz, NO contact (10A) i NC kontakt (5A) Fiksiranje magnetom Meappleusklop za povezivanje Za zaπtitu povezanih osnova ormana i kablovskog regala Opremljen sa vodootpornom Ëetkom Reverzibilni poklopac sa oznaëenim otvorima za voappleenje kablova Visine 200 mm Boja antracit RAL Za ormane dubine 600 mm 91

94 pour Legrand exemple kablovski : xxxxxxx sistem LCS 2 xxxxxxxx 19" LCS 2 oprema za ormane NOVO Pakovanje Kat.br. Dodatna oprema Set od 4 toëkiêa Za opremanje LCS2 ormana Maksimalno optereêenje 380 kg Komplet za osvetljenje ormana, sa prekidaëem Opremljen sa fluo svetiljkom 8W 19 montaæa - veliëine 1U Komplet protiv prevrtanja ormana JaËa stabilnost ormana u sluëaju ubacivanja ili izvlaëenja teπkih i sloæenih ureappleaja Komplet za fiksiranje ormana Za dodatno fiksiranje ormana za pod Samolepljivi dræaë za dokumente Otvoren - RAL 7035 Spoljne dimenzije Unutraπnje dimenzije Visina (mm) irina (mm) Visina (mm) irina (mm) Dubina (mm) Zatvoren - RAL Kruta plastika, IP55 Unutraπnje dimenzije 324x120x18 mm Providni Meka plastika, A4-305 x 220 mm Pakovanje Kat.br. Fiksne police Boja antracit RAL 9005 Montaæa na 2x19 vertikalne nosaëe Montaæa zavrtnjima (osim na serverske ormane) Maksimalno optereêenje 15 kg Visina 2 U Dubine 115 mm Dubine 200 mm Dubine 360 mm Montaæa na 4x19 vertikalne nosaëe Montaæa iskljuëivo na LCS 2 ormane (osim na serverske ormane) Maksimalno optereêenje 50 kg Dubine 450 mm Za ormane dubine 600 mm Dubine 650 mm Za ormane dubine 800 mm Dubine 850 mm Za ormane dubine 1000 mm Montaæa zavrtnjima na 4x19 vertikalne nosaëe Montaæa na sve ormane dubine 1000 mm Maksimalno optereêenje 100 kg Dubine 820 mm Za ormane dubine 1000 mm IzvlaËive police Boja antracit RAL 9005 Montaæa na 4 x 19 vertikalne nosaëe Montaæa iskljuëivo na LCS 2 ormane (osim na serverske ormane) Maksimalno optereêenje 50 kg Dubine 450 mm Za ormane dubine 600 mm Dubine 650 mm Za ormane dubine 800 mm Dubine 650 mm Za ormane dubine 1000 mm Montaæa zavrtnjima na 4 x 19 vertikalne nosaëe Montaæa na serverske ormane Maksimalno optereêenje 100 kg Dubine 820 mm Za ormane dubine 1000 mm Klizne πine Komplet od 2 fiksna dræaëa Montaæ na 4x19 vertikalne nosaëe Maksimalno optereêenje 50 kg Za ormane dubine 600 mm Za ormane dubine 800 mm Za ormane dubine 1000 mm Polica za tastaturu Montaæa zavrtnjima na 4 x 19 vertikalne nosaëe Za ormane dubine 800 mm Maksimalno optereêenje 50 kg Polica je prolagodljiva za monitor, miπ i tastaturu Boja antracit RAL

95 pour Legrand exemple kablovski : xxxxxxx sistem LCS 2 xxxxxxxx 19" LCS 2 oprema za ormane NOVO Pakovanje Kat.br. 19" paneli za napajanje rack ormana Montaæa na 19 vertikalne nosaëe Povezivanje panela preko 2.5 mm 2 konektora za povezivanje VeliËine 1U IsporuËuje se sa zavrtnjima 19 paneli opremljeni energetskim utiënicama (1) 19" panel opremljen sa 9 x 2P+E utiënicama, boja antracit (1) 19" panel opremljen sa 6 x 2P+E utiënicama, boja antracit Panel za opremanje sa Mosaic energetskim utiënicama (1) 19 prazan panel za opremanje Mosaic utiënicama, veliëine 16 modula IP 2X komplet sa DIN πinom (1) Za modularne ureappleaje koji se postavljaju na DIN πinu Montaæa na 19 vertikalne nosaëe MoguÊnost montaæe do 7 x 2P+E Mosaic utiënica sa zadnje strane Oprema: - metalna kutija - 3 x DIN profila za smeπtaj 4 DIN modula - blok konektor za zaπtitu provodnika - maska veliëine 2U - 3 slepe maske - 9 kablovskih uvodnika VeliËine 2U Boja antracit, RAL 9005 U saglasnosti sa EMC (electromagnetic compatibility) standardima 10" LCS 2 ormani Pakovanje Kat.br. Oprema za voappleenje kablova i patch kablova u ormanima Set od 3 nosaëa za kablovske regale Fiksiranje na konstrukciju Brza montaæa kablovskih regala bez zavrtnja Za orman πirine/dubine 600 mm Rastojanje otvora za fiksiranje: 508 mm Za orman πirine 800 mm Rastojanje otvora za fiksiranje: 708 mm Za orman πirine 1000 mm Rastojanje otvora za fiksiranje: 908 mm Ravni kablovski regali Brza montaæa na nosaëe bez zavrtnja. irine 250 mm Za ormane 33U Za ormane 42U Kablovski regali MoguÊnost montaæe na postolje ormana kat.br /94/95, kao i na vrhu server kabineta sa kat.br / Dimenzija: 3000 x 200 x 54 mm Dimenzija: 3000 x 400 x 54 mm Kablovski regal za vertikalno voappleenje kablova Za ormane veliëine 42U, πirine 800 mm Montaæa na 19 vertikalne nosaëe (1) Opremljen zglobnom zaπtitom kablova Dimenzije: 1560 x 100 x 150 mm Panel za vertikalno voappleenje kablova, 10 prstenova Za ormane 42U, πirine 800 mm Montaæa na 19 vertikalne nosaëe (1) Set od 2 vertikalna panela sa Ëetkicama Opremljen sa 10 prstenova za voappleenje kablova kat.br , kablovskim vezicama kat.br , 3 kablovske vezice i 3 kablovske vezice kat. br Boja antracit RAL 9005 Panel za vertikalno voappleenje kablova, 8 prstenova Za ormane 42U, πirine 800mm Montaæa na 19 vertikalne nosaëe Set od 2 vertikalne ploëe za poveêanje kapaciteta na 12U Opremljen sa 8 prstenova za voappleenje kablova, 2U, kat.br Boja antracit, RAL 9005 Identifikacione kablovske vezice (pogledati Legrand katalog) pogledati str. 94 (1)Montaæa na 19 LCS 2 lestve sa zavrtnjima kat.br

96 Legrand kablovski sistem LCS 2 LCS 2 oprema za voappleenje kablova NOVO Legrand kablovski sistem LCS 2 10" LCS 2 nazidni rack ormani i oprema Pakovanje Kat.br. 19" paneli za voappleenje kablova (1) VeliËine 1 U (1) VeliËine 2 U Za organizaciju i voappleenje patch kablova. RAL 9005 Metalni 19 panel za voappleenje kablova, 2 ose, brza montaæa Horizontalno postavljen, moguênost voappleenja kablova od napred prema pozadi, opremljen sa zaobljenim plastiënim prstenovima za voappleenje kablova (Ëime je omoguêena bolja zaπtita patch kablova) u skladu sa dozvoljenim savijanjem PlastiËni, sa Ëetkama, brza montaæa (2) VeliËine 1 U (2) VeliËine 2 U Metalni sa Ëetkicama, automatsko fiksiranje (1) VeliËine 1 U (1) VeliËine 2 U 19" slepe maske Boja antracit RAL 9005 Puna plastika, direktna montaæa (2) VeliËine 1 U (2) VeliËine 2 U Puna plastika, automatsko fiksiranje (1) VeliËine 1 U (1) VeliËine 2 U (1) VeliËine 3 U Prsten za voappleenje kablova Direktna montaæa na konstrukciju ormana 9U i 21U (vaæi samo za ) i vertikalne nosaëe ormana dubine 580 mm VeliËine 1U, plastiëni, upotrebljiva povrπina 1890 mm VeliËine 2U, plastiëni, upotrebljiva povrπina mm 2 TehniËke karakteristike (str. 106) Pakovanje Kat.br. 10" LCS 2 ormani Orman dubine 300 mm Kompakt orman pogodan za male poslovne prostore do 36 RJ45 utiënica IP20 - IK 08 Sadræi: - 1 reverzibilna zaobljena vrata od zaπtitnog stakla - 2 uklonjive stranice - Bravicu sa kljuëem br A - 2 x 19 vertiklana nosaëa podesiva po dubini - Gornju i donju ploëu sa uvodom kabla - Perforirana gornja i donja ploëa za prirodnu ventilaciju - MoguÊnost dodavanja ventilatora - Antracit RAL 7016 Kapacitet irina (mm) Visina (mm) OptereÊenje (kg) U Dodatna oprema za ormane 10" 10 Paneli za opremanje patch jedinicama panel - veliëine 1U Za opremanje sa 2 dve patch jedinice ili patch optiëke jedinice (str. 84) Fiksna polica 1U Dubine 120 mm Maksimalno optereêenje 10 kg 10 Panel za opremanje Mosaic 2P+E energetskim utiënicama Kapacitet: 8 Mosaic modula 10 Panel opremljen energetskim utiënicama x 2P+E energetske utiënice, nemaëki standard, boja antracit Oprema za fiksiranje Pakovanje od: 50 matica sa dodatkom za fiksiranje panela, 50 plastiënih podloπki, 50 zavrtnja tipa M Sa 8.5 mm maticama za fiksiranje na vertikalni nosaë Sa 9.5 mm maticama za fiksiranje na vertikalni nosaë Za 19 LCS 2 ormane, po posebnom zahtevu Konsultujte Legrand Electric Srbija 94 (1) Moæe se montirati na 19 LCS 2 lestvu kat.br (2) Ne moæe se montirati na 19 LCS 2 lestvu

97 pour Legrand exemple kablovski : xxxxxxx sistem LCS 2 xxxxxxxx 19" LCS 2 nazidni rack ormani i oprema NOVO Zadnja strana Pivot rack ormana kat.br TehniËke karakteristike (str. 106) IP 20 - IK 08 Sa reverzibilnim zaobljenim vratima od zaπtitnog stakla Pivot ormani, montaæa panela bez dodatnog alata Bravice sa kljuëem tip 2433 A Opremljeni sa 2 x 19 vertikalnim nosaëima sa podeπavajuêom dubinom Isporuka sa kompletom za uzemljenje Perforacija sa gornje i donje strane za prirodnu ventilaciju, a prilagoappleeno dodavanju ventilatora sa gornje strane Boja antracit RAL 7016 Pakovanje Kat.br. Nazidni 19 LCS 2 rack ormani Lakπe voappleenje kablova dodavanjem prstena kat. br /42 (str. 94) i kablovskih vezica Orman dubine 400 mm Kapacitet irina (mm) Visina (mm) OptereÊenje (kg) U U U U Orman dubine 580 mm U U U U Pivot 19 LCS 2 rack ormani Pivot orman sadræi: - osnovu kojom je orman fiksiran na zid - pivot telo koje obezbeappleuje slobodan pristup ureappleajima sa zadnje strane ormana Pivot otvaranje je reverzibilno PloËa sa uvodom kabla sa gornje i donje strane MoguÊnost dodavanja ploëe sa Ëetkicama kat.br Orman dubine 600 mm Kapacitet irina (mm) Visina (mm) OptereÊenje (kg) U U U U Pakovanje Kat.br. Fiksne police Brza montaæa bez zavrtnja Maksimalno optereêenje 15 kg Boja antracit RAL 9005 Brza montaæa na 2 x 19 vertikalne nosaëe Dubina 115 mm Za ormane dubine 400, 580 i 600 mm Dubina 200 mm Za ormane dubine 400, 580 i 600 mm Dubina 360 mm Za ormane dubine 580 i 600 mm Termoregulacija Ventilator Opremljen energetskim kablovima, duæine 2.5 m, za napajanje Ventilator, napajanje 230 VA Termostat Podeπavanje temperature u opsegu od 5 do 60 C, 230V~, 50/60 Hz, NO kontakt (10A) i NC kontakt (5A) Termostat opremljen magnetom Ëime je obezbeappleena moguênost fiksiranja za kontrukciju ormana Uvod kabla Uvod kabla sa Ëetkicama Za pivot ormane Oprema Set od 4 toëkiêa za spajanje na orman (ukoliko je neophodno) Maksimalno dozvoljeno optereêenje ormana sa toëkiêima: 120 kg 19" LCS 2 paneli opremljeni energetskim utiënicama (str. 93) 19" paneli za voappleenje kablova pogledati voir p. na xxstr

98 Legrand kablovski sistem LCS 2 multimedijalni modularni sistem za montažu na DIN šinu Multimedijalni modularni sistem koji moæe da se postavi u razvodnu tablu sa DIN πinama RaËunarska mreæa koja svakoj RJ 45 utiënici u vaπem domu, obezbeappleuje: telefonsku komunikaciju, deljene resurse (filmovi, muzika, IPTV, raëunare, πtampaëe, itd.) ili pristup Internetu velike brzine Pakovanje Kat.br. Ethernet switch za montaæu na DIN πinu Za kreiranje kuêne raëunarske mreæe: deljenje filmova, muzike, slike, pristupa Internetu i drugih aplikacija i ureappleaja. - 4 x RJ 45 konektora za povezivanje sa RJ 45 utiënicama - 1 x RJ 45 konektor za kaskadnu vezu Napajanje 9V Spliteri 1 Gbit/s switch 10/100 Mbit/s switch ADSL spliter za 3 tel. utiënice + 1 modemsku konekciju Integrisani ADSL filter: razdvajanje ADSL od telefonskog signala Sadræi: - 1 x DSL izlazni konektor - 3 x telefonski izlazni konektor VeliËine 2 DIN modula Povezivanje preko RJ 45 utiënica Spliter za telefonsku konekciju, 8 x RJ 45 konektora Obezbeappleuje razvod telefonske konekcije (POTS ili ISDN) na 8 x RJ 45 utiënica 2 tipa konekcije: - 1 linija sa 8 x RJ 45 izlaznih konektora - 2 nezavisne linije sa 4 x RJ 45 izlaznih konektora po liniji VeliËine 4 DIN modula RJ 45 TV Spliter, za konekciju raëunarskim kablom ( MHz) Karakteristike: - distribucija SAT signala na rastojanju 30 m - distribucija antenskog TV signala na rastojanju do 40 m - napajanje 9V Zahtevane karakteristike dolaznog signala: - digitalni antenski TV signal: 55 do 68 dbµv - satelitski TV signal: 72 do 80 dbµv TV Spliter, za konekciju koaksijalnim kablom ( MHz) Za povezivanje do 6 TV ureappleaja Sadræi: - 6 x izlazni TV konektori, tipa F (HD ready) - 1 x ulazni konektor, tipa F Kompatibilan sa: antenskim, kablovskim i satelitskim ( MHz) televizijskim sistemima Napajanje Modularno napajanje 9V, 1.6A Karakteristike: - ulazni napon 240V ac, Hz - izlazni napon/struja: 9V dc/1.6a - zaπtita klase II VeliËine 1.5 DIN modula Pakovanje Kat.br. Kutija za povezivanje optiëkih kablova Obezbeappleuje konekciju od 1 do 4 optiëka kabla. Tipovi montaæe: - u razvodnu tablu na DIN πinu - nadgradna montaæa na zid ili doznu VeliËine 4 DIN modula Sadræi: - modul za montaæu na: DIN πinu, zid ili doznu - regal za smeπtaj optiëkih kablova i zaπtite - regal za pigtail-ove sa dræaëima za konektore - prednju zaπtitnu masku sa dræaëem natpisa Kutija sa 1 x SC/APC adapterom Kutija sa 1 x SC/APC adapterom + 1 x pigtail Kutija sa 4 x SC/APC adapterima Kutija sa 4 x SC/APC adapterom + 4 x pigtail Patch modul sa RJ 45 utiënicom za montaæu na DIN πinu Patch modul za montaæu na DIN πinu, opremljen RJ 45 utiënicom Svaki modul moæe da se ukloni sa DIN πine, nezavisno od ostalih DIN modula Opremljen dræaëem natpisa VeliËine 1 DIN modula Patch moduli, kategorije 6 Patch modul 1 x RJ 45, kat. 6, STP Patch modul 1 x RJ 45, kat. 6, FTP Patch modul 1 x RJ 45, kat. 6, UTP Patch moduli, kategorije 5e Patch modul 1 x RJ 45, kat. 5e, UTP Patch kablovi Specijalni pljosnati patch kablovi sa RJ 45 konektorima, za prespajanje patch modula sa ostalim DIN multimedijalnim proizvodima Patch kablovi, kategorije Patch kabl, kat. 6, FTP, duæine 0.2 m Patch kabl, kat. 6, FTP, duæine 0.4 m Patch kablovi, kategorije 5e Patch kabl, kat. 5e, UTP, duæine 0.2 m Patch kabl, kat. 5e, UTP, duæine 0.4 m Dodatna oprema Ureappleaj za testiranje RJ 45 kablova Za proveru raëunarskih kablova u stambenim instalacijama. OmoguÊava da se na brz i jednostavan naëin proveri ispravnost veze izmeappleu raëunarskog kabla i RJ 45 konektora. Nadgradna polica ili nosaë ureappleaja aktivne opreme Dimenzije 220 x 220 x 43 mm Za horizontalno, vertikalno postavljanje swtitch-eva, modema i drugih ureappleaja aktivne opreme na zid. 96

99 Montaæa na DIN πinu multimedijalnog modularnog sistema n Montaæa na DIN πinu n Montaæa n Demontaæa n Povezivanje sa raëunarskim kablom Patch kabl se dovodi sa gornje ili sa donje strane modula, zahvaljujuêi reverzibilnom sistemu povezivanja, na prednjoj strani modula nalazi se dræaë natpisa le gra nd le gra nd le gra nd le gra nd and legr and legr and legr and legr and legr and legr and legr and legr and legr and legr and legr n RaËunarska mreæa n Razvod TV mreæe Patch modul (kat.br ) povezuje se sa switch-em (kat.br ) preko patch kabla (kat.br ). TV razvod koaksijalnim kablom u topologiji zvezde. TV spliter (kat.br ) se preko koaksijalnog kabla povezuje sa TV utiënicama. 180 le leg gr an d ran d Patch modul kat.br d ran leg Patch kabl kat.br F konektor kat.br TV spliter kat.br Switch 1 Gbit kat.br SAT Montaæa na DIN πinu and legr Redna stezaljka za uzemljenje kat.br x SAT / Napajanje kat.br Modem ADSL 97 and legr

100 multimedijalna mreæa n Dijagram povezivanja razvodne table sa multimedijalnom RJ 45 opremom RJ 45 kabl za prenos TV signala, kat.br BOX 5 m < L < 30 m 5 m < L < 40 m Modem RJ 45 utiënica kat.6, STP RJ 45 utiënica kat.6, STP RJ 45 utiënica kat.6, STP RJ 45 utiënica kat.6, STP 6 mm 2 L < 0,5 m SATV Telefon 17/19 VATC Telefon klasiëni ili VOIP Internet / LAN mreæa HD televizija HD televizija n Dijagram povezivanja razvodne table sa multimedijalnom opremom i TV spliterom BOX Koaksijalni kabl 17/19 VAC Kabl F/UTP, kat.6 kat.br Kabl F/UTP, kat.6 kat.br Koaksijalni kabl 17/19 VAC Modem TV-R-SAT utiënica kat.br RJ 45 utiënica, kat.6, FTP, kat.br RJ 45 utiënica, kat.6, FTP, kat.br TV-R-SAT utiënica kat.br mm 2 L < 0,5 m SATV Telefon 17/19 VATC HD televizija Telefon klasiëni ili VOIP Internet / LAN mreæa HD televizija (LAN) Lan mreæa + Internet (TEL) Telefon IP telefon RJ 45 kabl kat.br (TV@) IP TV (TV) Televizija antenska ili kablovska Koaksijalni kabl 17/19 VAC RJ 45 kabl za TV, kat.br CLIC! 1 - ProvuÊi kabl kroz zadnji deo 2 - Razdvojiti i umetnuti parice 3 - Dodati gornji deo konektora 4 - Okrenuti za sigurnu konekciju Kolorni kod na konektoru, za povezivanje RJ 45 kabla U saglasnosti sa EIA/TIA 568 A (gornji red) 3 6 B A B A 1 2 U saglasnosti sa EIA/TIA 568 B (donji red) 3 6 B A B A
