1 za savremene enterijere SERIJA ELEKTROGALANTERIJE DEKORACIJA ENTERIJERA

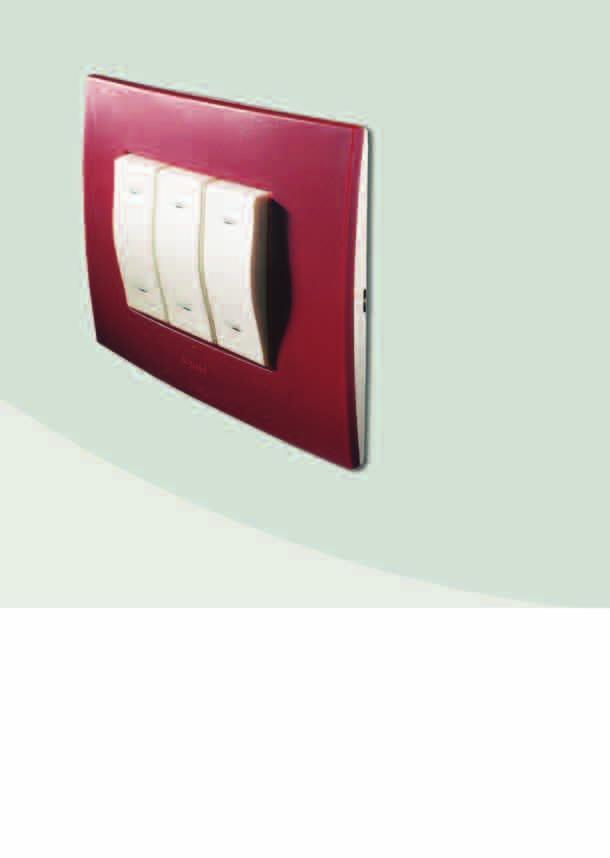

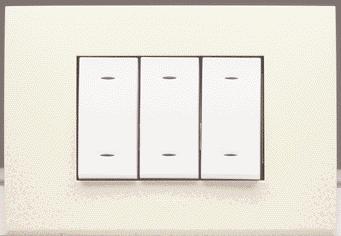

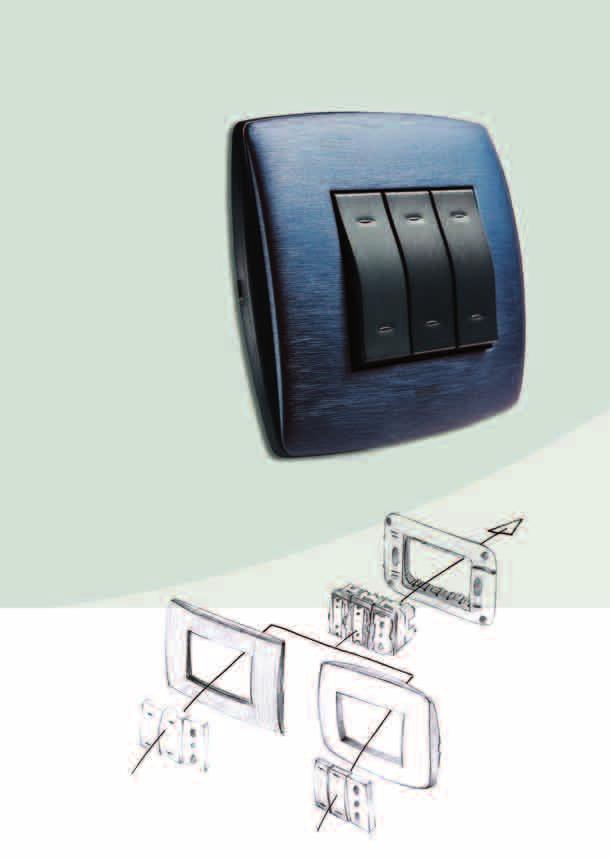

2 & VELA QUADRA DVE SRODNE DU E VELA PREDNOSTI: VEOMA JEDNOSTAVNO POSTAVLJANJE ZAJEDNI»KOG MEHANIZMA I NOSA»A serija elektroinstalacione opreme je dostupna u dve linije, sa razliëitim dizajnom okvira; meappleutim zajedniëko za oba modela su mehanizmi i nosaëi. Zbog toga korisnicima moæete ponuditi elektroinstalacionu opremu koja savrπeno odgovara njihovom ukusu a ipak je jednostavna za ugradnju.

3 VELA TONDA

4

5 POSTAVLJENI MEHANIZMI SU POTPUNO BEZBEDNI VA I KUPCI IMAJU VREMENA U IZBORU OKVIRA Vaπi kupci su odluëili da opreme enterijer sa serijom, ali se nisu joπ opredelili za model okvira. Uradite prvi korak i jednostavno postavite i poveæite mehanizme. Kada enterijer i zidovi budu konaëno zavrπeni, oni se mogu opredeliti za pravi izbor: antracit ili belu masku mehanizma i izbor okvira. VELA PREDNOSTI: POSTAVLJENI MEHANIZMI SU POTPUNO BEZBEDNI I MOGU SE KORISTITI DOK SE NE DONESE KONA»NA ODLUKA O MASKI MEHANIZMA I OKVIRU

6

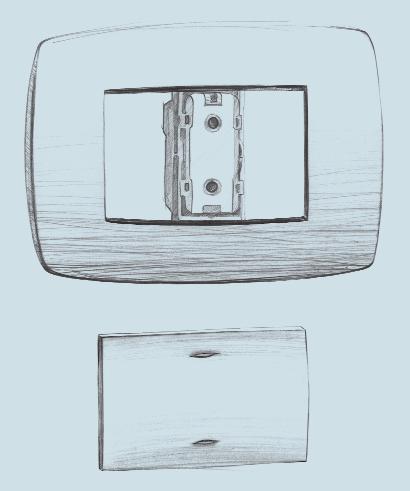

7 VELA PREDNOSTI: NA JEDNOMODULARNI MEHANIZAM SE MOÆE POSTAVITI MASKA MEHANIZMA ZA 2 ILI 3 MODULA SLOBODA I JEDNOSTAVNOST SU PREDNOSTI VELA SERIJE serija nije samo jednostavna za ugradnju; ona takoapplee omoguêava viπe slobode. Legrand je jedini proizvoappleaë koji nudi jednomodularni mehanizam na koji se postavlja maska prekidaëa za 2 ili 3 modula.

8 VELA PREDNOSTI: KOMBINACIJA UTI»NICE I AUTOMATSKOG OSIGURA»A SERIJA KOJA NUDI INOVATIVNE FUNKCIJE omoguêava funkcije kao πto su: automatska kontrola osvetljenja, dimovanje, TV-FM-SAT, RJ11 i RJ45 konekcija itd. Njena modularnost vam omoguêava da dodate vaπoj ponudi inovativne funkcije i privuëete kupce i uπtedite vreme.

9

10 TM mehanizmi bez maski TM TM maske za mehanizme Sve maske su sa difuzorima Pakovanje Katal. broj PrekidaËi - 16 A V ± 1 modul Jednopolni ObiËan prekidaë NaizmeniËni prekidaë Unakrsni prekidaë Taster - 10 A V ± 1 modul Taster UtiËnice V ± 1 modul 2P + E - Italijanski standard A /16 A Sijalice V W V W V ma Oranæ neonska V ma Zelena neonska, mala potroπnja Pakovanje Katal. broj Maska mehanizma 1 modul Za prekidaëe i tastere Antracit Bela 2 modula Antracit Bela 3 modula Antracit Bela Maska mehanizma sa simbolom 1 modul Sa simbolom zvona Antracit Bela Antracit Bela Antracit Bela Sa simbolom lampe Sa simbolom stepenica i lampe UtiËnice 2P+E za ostale standarde (pogledati str. 13) Maska mehanizma za italijanski standard utiënica 1 modul Za utiënice 10 A (za katal. br ) Antracit Bela Za utiënice 10/16 A (za katal. br ) Antracit Bela Dodatna oprema 1 modul Slepa maska Antracit Bela Izvod kabla Sa ulazom od Antracit Bela 9 mm Kompletni mehanizmi sa maskom (pogledati str. 11) 10

11 TM mehanizmi sa maskom Sve maske su sa difuzorima TehniËke informacije (str. 22) Pakovanje Katal. broj PrekidaËi - 16 A V ± 1 modul Dvopolni prekidaë Antracit Bela 1 modul NaizmeniËni prekidaë sa kljuëem Antracit Bela Tasteri 10 A V ± 1 modul Taster standardni Antracit Bela 1 modul Taster za roletne Antracit Bela 2 modula Taster sa mestom za oznaku Providan nosaë Tasteri sa difuzorima IsporuËuju se bez sijalice 1 modul Sa crvenim difuzorom Antracit Bela Sa bezbojnim difuzorom Antracit Bela Sa zelenim difuzorom Antracit Bela Potezni taster 1 modul 1 NO, sa gajtanom Antracit Bela Sijalice za tastere (pogledati str. 10) Pakovanje Katal. broj Kruæni prekidaë - 16 A V ± 1 modul Dvopoloæajni Antracit Bela Dimeri V ± Kruæni dimer W Za inkadescentne i halogene sijalice 230 V Sa integrisanim osiguraëem i funkcijom 1 modul naizmeniënog prekidaëa Antracit Bela W Za inkadescentne i halogene sijalice 230 V Bez osiguraëa Antracit Bela OsiguraË za dimer 1 modul 5x20 mm ili 6.3x32 mm Max. 10 A, 250 V ± Antracit Bela Tasterski dimer Za inkadenscentne i halogene sijalice 230 V i halogene sa feromagnetskim transformatorom Sa integrisanim osiguraëem 2 modula VA Antracit Bela Detektor pokreta 230 V ± Podesiva osetljivost MoguÊnost stalnog ukljuëenja Podeπavanje kaπnjenja iskljuëenja od 30 sekundi do 10 minuta 1 modul Za potroπaëe do 2A (otporniëki / induktivno) Antracit Bela Relejni izlaz 6A otporniëki / 2A induktivno Moæe se aktivirati i preko drugih tastera Sa 0-A-1 selektorom 2 modula (iskljuëeno-automatski-ukljuëeno) Antracit Bela 11

12 TM TV utiënice TM telefonske i raëunarske utiënice utiënice TehniËke informacije (str. 23) TehniËke informacije (str. 24) Pakovanje Katal. broj TV utiënice Za koaksijalni kabl Jednostruka utiënica Samo za individualne antenske sisteme 1 modul 9.5 mm - muπki konektor Antracit Bela Jednostruka utiënica sa kondezatorom Za individualne ili centralne antenske sisteme Oklopljeni konektorski ulaz 9.5 mm - muπki konektor Antracit Bela Prolazna utiënica Za centralne antenske ili satelitske sisteme Oklopljen konektorski ulaz 9.5 mm - muπki konektor Antracit Bela Zavrπna utiënica Sa otpornikom 75 Ω Antracit Bela TV-FM-SAT utiënica Jednostruko oklopljena koaksijalna utiënica za individualne antenske TV sisteme, ukljuëujuêi i cetralizovane satelitske i radio sisteme Muπki TV konektor prikljuëak 9.5 mm 2 modula Æenski SAT i radio konektor 9.5 mm Antracit Bela Pakovanje Katal. broj Telefonske utiënice 1 modul RJ Antracit Bela RaËunarske utiënice 1 modul Kat. 5e Antracit - UTP Bela - UTP Antracit - FTP Bela - FTP Kat Antracit - UTP Bela - UTP Antracit - FTP Bela - FTP U saglasnosti sa standardima: ISO od. 2.0, EN , EIA /TIA 568 Brza konekcija bez alata Kontakti su oznaëeni dvostrukim kolornim kodom T 568 A - T 568 B i brojevima MoguÊnost ponovnog povezivanja u sluëaju greπke TV-SAT utiënica 1 modul F konektor za koaksialni kabl, 75 Ω Antracit Bela 12

13 TM energetske utiënice TM svetlosna indikacija signalizacija Pakovanje Katal. broj UtiËnice V ± NemaËki standard 2 modula 2P + E - 16 A sa zaπtitom od sluëajnog dodira Antracit Bela Crvena Zelena UtiËnica za brijanje Sa izolacionim transformatorom Ulazni napon 230 V ± 50/60 Hz Izlazni napon 115/230 V ± 20 VA 3 modula Sa integrisanim nosaëem Antracit Bela UtiËnice za italijanski standard (pogledati str. 10) Pakovanje Katal. broj Protiv-paniËna jedinica V ± Automatsko ukljuëenje Dopunjiva baterija; beli LED indikatori sa jakim osvetljajem Zamenjive Ni-MH baterije bez memorijskog efekta 2 sata autonomija 2 modula Mala energetska potroπnja u stand-by modu (0.4 W) Antracit Bela Svetlosni indikatori IsporuËuju se bez sijalice Jedan difuzor Sa zamenjivim difuzorima (zelen - crven - providan) Antracit Bela Dva difuzora Sa zamenjivim difuzorima 1 modul (zelen - crven - providan) Antracit Bela Sijalice za svetlosne indikatore (pogledati str. 10) 13

14 TM razvod zvuka TM zvuëna signalizacija TehniËke informacije (str. 26) Pakovanje Katal. broj Elementi razvoda zvuka Radio prijemnik sa alarmom Memoriπe 5 FM kanala, sa integrisanom antenom i RDS kontrolom jaëine 3 modula Koristi se sa ili umesto predpojaëavaëa Antracit Bela PredpojaËavaË Sa 3.5 mm prikljuëkom Napajanje 24 V = 2 modula Ulazna osetljivost od 100 mv do 1 V Antracit Bela Monostabilno pomoêno rele Sa N/O kontaktom 6 A termiëki / 2 A induktivno 230 V ± 24 V = kalem za daljinsku kontrolu spoljnog 1 modul zvuënog sistema Antracit Bela Atenuator Sa sopstvenom kontrolom jaëine zvuka Izlazna muziëka snaga 2 W na 22 Ω 2 modula Napajanje 24 V= Antracit Bela Napojna jedinica Ulazni napon 230 V ± - SELV izlazni napon 24 V = 1 A Zaπtita od preoptereêenja i kratkog spoja Postavljanje za DIN πinu, 6 modula ZvuËnik Postavlja se u ugradnu kutiju dimenzije: x 117 x 52 mm modula Deklarisana snaga 6 W - impedansa 22 Ω Antracit Bela Kabl za povezivanje Za spajanje izvora zvuka i predpojaëavaëa, preko stereo prikljuëaka i 3.5 mm Duæina 1.5 m Pakovanje Katal. broj Zujalice 12 V ± - 5 VA 1 modul 74 db Antracit Bela 230 V ± - 8 VA 75 db Antracit Bela Zvona Elektronsko zvono 12 V ±/= 3 razliëite melodije 2 modula Podeπavanje jaëine zvuka sa prednje strane Antracit Bela MehaniËko zvono 12 V ± - 5 VA 1 modul 80 db Antracit Bela 230 V ± - 8 VA 80 db Antracit Bela 14

15 TM kontrola grejanja/hladenja TM detekcija gasa TehniËke informacije (str. 27) TehniËke informacije (str. 25) Pakovanje Katal. broj Kontrola grejanja/hlaappleenja Elektronski termostat Sa integrisanim izbornikom za letnji/zimski reæim Opseg podeπavanja temperatura 5-30 C 2 LED diode za indikaciju radnog reæima Relejni izlaz sa NC/NO kontaktima 2 modula 2 A V ± Antracit Bela Programabilan elektronski dnevni/nedeljni termostat 7 moguêih programa LCD ekran Napajanje sa 2 x 1.5 V baterije (tip LR 67 AA) Moæe se povezati na spoljnu temperaturnu sondu i daljinsku kontrolu Izlazni kontakt prekidanja 1 A, ulaz za sondu 3 modula 230 V ± Antracit Bela Programabilan elektronski dnevni/nedeljni tajmer Minimalni interval podeπavanja: 1 minut 4 dnevna ciklusa sa nezavisnim ili ponovljivim programom LCD ekran Backup baterija - napon napajanja 230 V ± Izlazni kontakt 8 A termiëki ili 2 A induktivno 3 modula 230 V ± Antracit Bela 2 modula Antracit Bela Izborni prekidaë sa 4 pozicije - 3 A, 250 V ± Pakovanje Katal. broj Sistem detekcije gasa Sa optiëkom signalizacijom i zvuënim alarmom od 85 db Unutraπnja samo-dijagnostika; centralna kontrola 12 V ±/= 2 modula Gas detektor za metan Antracit Bela LPG gas detektor (butan i propan) Antracit Bela Signalni ureappleaj Za gas detektore OptiËki/zvuËni signal 2 modula Relejni izlaz 1 kontakt 6 A termiëki ili 2 A induktivno Antracit Bela Transformator Ulaz 230 V - 50/60 Hz Izlaz 12 V ± 2 modula Snaga 4 VA Antracit Bela Elektro ventil protoka gasa Normalno otvoren sa opcijom ruënog otvaranja Napon napajanja12 V - 50 Hz Snaga pri radu 3 VA Bez potroπnje pri mirovanju Maksimalni pritisak 500 mbar Radna temperatura : 15 do + 60 C IP 65-3/4" na 1/2" gas reducir 15

16 TM automatski osiguraëi i FID sklopke TM nosaëi mehanizma, ugradne dozne i IP55 okvir Pakovanje Katal. broj Automatski osiguraëi Dvopolni sa termo-magnetskom zaπtitom na jednom polu (C kriva) Indikacija stanja Prekidna moê : 3000 A 1 modul 10 A V ± Antracit Bela 16 A V ± Antracit Bela FID sklopke sa automatskim osiguraëem Sa termo-magnetskom zaπtitom (C kriva) 1P+N 10 ma Indikacija stanja Prekidna moê: 3000 A 2 modula 10 A V ± Antracit Bela 16 A V ± Antracit Bela Pakovanje Katal. broj NosaËi mehanizama Za 2 Za modula 2 modula Montaæa Montaæa na πraf na πraf ili sa ili æabicama sa æabicama u doznu u 60 mm Za 3 Za modula 3 modula Montaæa na πraf Za 4 Za modula 4 modula Montaæa na πraf Montaæa na πraf Za 6 Za modula 6 modula Montaæa na πraf Montaæa na πraf Ugradne dozne Dozna za ugradnju u malter Za 2 modula dim. 71 x 71 mm, dubina 50 mm Za 3 modula dim.106 x 71 mm, dubina 50 mm Za 4 modula dim.130 x 71 mm, dubina 52 mm Za 6 modula dim.186 x 71 mm, dubina 52 mm Za ugradnju u gips Za 2 modula, dubina 40 mm Za 3 modula, dubina 50 mm Za 4 modula, dubina 40 mm Za 6 modula, dubina 40 mm IP55 okvir Za 3 modula, postavlja se bez nosaëa direktno na doznu Sa membranom koja omoguêava funkcionisanje prekidaëa bez otvaranja Siva Bela 16

17 tabela za izbor ugradnih dozni, nosaëa mehanizama i okvira Ugradne dozne NosaËi mehanizma Okviri Moduli

18 TM Tonda okviri Pakovanje Katal. broj TermoplastiËni okviri Led Malt Za 2 modula Za 3 modula Za 4 modula Za 6 modula Kamen Clay Za 2 modula Za 3 modula Za 4 modula Za 6 modula Bronza Antracit Za 2 modula Za 3 modula Za 4 modula Za 6 modula Pakovanje Katal. broj Metalni okviri»elik Za 2 modula Za 3 modula Za 4 modula Za 6 modula Bordo Za 2 modula Za 3 modula Za 4 modula Za 6 modula Bela Za 2 modula Za 3 modula Za 4 modula Za 6 modula 18

19 TM Tonda okviri (nastavak) Pakovanje Katal. broj Metalni okviri (nastavak) Zelena Za 2 modula Za 3 modula Za 4 modula Za 6 modula Aluminijum Za 2 modula Za 3 modula Za 4 modula Za 6 modula Æuta Za 2 modula Za 3 modula Za 4 modula Za 6 modula Pakovanje Katal. broj Metalni okviri (nastavak) Hrom Zlato Za 2 modula Za 3 modula Za 4 modula Za 6 modula Aluminijum Zlato Strukturni Za 2 modula Za 3 modula Za 4 modula Za 6 modula Plava Bakar Za 2 modula Za 3 modula Za 4 modula Za 6 modula 19

20 TM Quadra okviri Pakovanje Katal. broj TermoplastiËni okviri Bela Antracit Za 2 modula Za 3 modula Za 4 modula Za 6 modula Petrolej Crvena Za 2 modula Za 3 modula Za 4 modula Za 6 modula Slonova kost Za 2 modula Za 3 modula Za 4 modula Za 6 modula Pakovanje Katal. broj TermoplastiËni okviri Sepia Incense Transparentni mat Za 2 modula Za 3 modula Za 4 modula Za 6 modula Smoky Grey Smoky Musk Za 2 modula Za 3 modula Za 4 modula Za 6 modula Krem Za 2 modula Za 3 modula Za 4 modula Za 6 modula 20

21 TM Quadra okviri (nastavak) VELA TM Tonda ili Quadra dve srodne duπe NosaË mehanizama VELA Tonda okvir Mehanizmi Pakovanje Katal. broj TermoplastiËni okviri Plava Krem Sjajni Za 2 modula Za 3 modula Za 4 modula Za 6 modula Terakota Mustard Za 2 modula Za 3 modula Za 4 modula Za 6 modula Crvena Za 2 modula Za 3 modula Za 4 modula Za 6 modula Antracit maska mehanizma Bela maska mehanizma VELA Quadra okvir 21 5

22 TM tehniëke karakteristike Dimeri Kruæni dimerski regulator katal. broj Ovaj proizvod koristi novu tehnologiju koja viπe ne zahteva filter priguπnicu, omoguêavajuêi da bude potpuno tih a u isto vreme u potpunoj saglasnosti sa standardima o stepenu elektromagnetnog zraëenja. Ureappleaj sa katal. br se mora πtititi osiguraëem tip T2.5H 250V (nosaë osiguraëa katal. br ). U saglasnosti je sa standardom IEC ON-OFF Control Kontrola from iz jedne 1 point taëke Control Kontrola from iz dve 2 points taëke Pasivni infrared prekidaëi Automatski infrared prekidaëi Ovi proizvodi se mogu upotrebljavati za iskljuëivanje osvetljenja bez upotrebe klasiënih prekidaëa ili tastera. Potreban prostor je pokriven sa tri razliëita zraëna pravca (A, B i C) orjentisanih na +2, -6 i -30 stepeni u odnosu na osu postavljanja sa opsegom od 4 metra. Detection Zona detekcije zone 105 (m) h = 1,20 m 2, ,20 A 0 C -30 B (m) 4 m B A A B A C B A B A B A C C ON-OFF regulacija adjustment L Tasterski dimerski regulator katal. broj Dimer se ukljuëuje brzim pritiskom na taster dimera (ili na jedan od povezanih dodatnih tastera) i to na prethodno podeπeni nivo osvetljenja; ponovnim brzim pritiskom na taster dimer se iskljuëuje. Prilikom ukljuëenja obezbeappleeno je da snaga postepeno raste do podeπenog nivoa osvetljenja onemoguêavajuêi da nastane zaslepljujuêi efekat (soft-start); iskljuëenje je takoapplee postepeno (soft-stop). Napajanje dimera preko UPS-a ili generatora moæe da prouzrokuje kvar dimera. 230VA N L N (m) +2 2,00 A 0 1,20-30 B -6 C (m) B A A B A C 4 m B A B A B A C C Karakteristike proizvoda sa katal. broj podeπavanje: od 5 lux do stalnog "ukljuëeno" Povezivanje Connection h = 2 m W VA 230VA L N T1H250V V 24V max 200W Napomene za ugradnju Da bi se obezbedio ispravan rad dimera, treba se pridræavati sledeêih instrukcija u toku instalacije: - ne povezivati dva ili viπe dimera u istom kuêiπtu. - ne postavljati dimer u kuêiπte u kojem su termostati. Kontrola i podeπavanje iz jedne taëke Karakteristike proizvoda sa katal. broj Podesiva snaga: integrisano rele (pogledati tablicu) - podeπavanje: od 5 lux do stalnog "ukljuëeno" Kontaktne struje releja 6A 2A 6A 230VA 2A 6A N 230VA L Kontrola i podeπavanje iz dve ili viπe taëaka Osnovna πema povezivanja ema povezivanja sa tasterima (IR + vremensko kaπnjenje) MAX 50m N 230VA L L N LN 22

23 TV utiënice TV utiënice za koaksijalni kabl Backbone distribuciona mreæa Kaskadna (prolazna) distribuciona mreæa ParaboliËna Parabola antena Antena Antenna ParaboliËna Parabola antena Antenna Antena Glavni Main sabirnik terminal signal Glavni Main sabirnik terminal signal Passage Prolaz Passage Prolaz Passage Prolaz Star Zvezda max 5 utiënica sockets 1 5 TV utiënice sockets TV utiënice sockets max 5 utiënica sockets 6 TV utiënice sockets Otpornost Terminal 75 Ω resistance 75Ω Otpornost Terminal 75 Ω Otpornost Terminal 75 Ω resistance 75Ω resistance 75Ω TV+SAT utiënice za koaksijalni kabl sa muπkim konektorom IEC EN Sve TV utiënice su u saglasnosti sa evropskim standardom IEC EN Efektivnost oklopljenosti: klasa B. Klema za koaksijalni Coaxial kabl cable clamp Performanse Katal. broj PrikljuËni Terminal blok block Ad Zo B1 FM VHF UHF SAT IF 22/0, , db Ω V/mA KHz/V MHz MHz MHz MHz MHz MHz Ad , , Katal. broj Zo B1 FM VHF UHF SAT IF , db Ω MHz MHz MHz MHz MHz MHz Ad Ap ± Ad 11.5 Ap Katal. broj Zo Ad OUT B1 FM VHF UHF SAT IF , Ω ma KHz MHz MHz MHz MHz MHz MHz TV db RD SAT Ap= Prolazno slabljenje Ad= Direktno ili slabljenje zvezde Zo= KarakteristiËna impedansa 23

24 RJ utiënice pravila povezivanja Kabl sa Ëetiri parice se povezuje na RJ konektor upotrebom kolornih kodova svakog provodnika, povezujuêi ih prema tipu mreæe. Parice provodnika koriste standardnu kolornu πemu kao πto je pokazano na dijagramu. Pravila povezivanja za najviπe koriπêene tipove konektora su sledeêa: A Pravilo za prepoznavanje upletenih kablovskih parica PAIRS 1 PAIRS 2 PAIRS 3 PAIRS EIA/TIA T568B EIA/TIA T568B 10 base T (802-3) - Ethernet Token Ring (802-5) Kada se RJ konektor upotrebljava u telefonskim sistemima za povezivanje sa PBX telefonskom centralom, parica telefonskog kabla mora biti povezana na glavni prikljuëak: red white red white RJ11 4 contacts RJ12 6 contacts 24

25 Termostati i tajmeri Ambijent termostat katal. br Sa prednje strane ureappleaja se nalaze: - dugme za podeπavanje temperature koja se æeli podesiti - LED indikator za pokazivanje radnog statusa - prekidaë za izbor zimskog/letnjeg reæima - + Connection Povezivanje air-conditionning, Cirkulaciona circulation, pumpa pump. 230VA Karakteristike - napon napajanja 230V AC ± 10% 50/60Hz 0.6W - preporuëena visina postavljanja: 1.5 m iznad poda (udaljeno od izvora toplote i ventilacije) - ne postavljati termostat u kuêiπtu koje sadræi dimer - maksimalan presek provodnika = 2 x 2.5 mm2 - pogodan za sisteme za grejanje i hlaappleenje (grejaëi i fan-coil, klimatizeri i toplotni konvertori) - integrisan prekidaë za izbor zimskog/letnjeg reæima - N/O kontakt. Programabilni termostat katal. br Programabilni termostat katal. br , koji se moæe upotrebiti u sluëajevima grejanja i hlaappleenja, omoguêava razliëita programiranja za podeπavanje temperature za svaki sat u toku dana i razliëite modove za svaki dan u nedelji. MoguÊe je izabrati standardni program (saëuvan u memoriji, definisan od korisnika ukoliko je potrebno) ili programirati novi program rada. Karakteristike - minimalno vreme izmeappleu dve programirane akcije: 15 minuta - maksimalan broj temperaturnih promena u toku jednog dana: 8 (4 ON/OFF ciklusa) - temperaturni opseg prikazan na displeju: 5 C - 45 C - opseg progarmirane temperature: 7 C - 35 C (minimalni interval, korak 0.5 C) - preciznost progarmirane temperature: ± 0.5 C - napajanje: 2 x 1.5V alkalne baterije tip LR67AA - maksimalan vek baterije 2 godine - prilikom zamene baterija ima 2 minuta backup napajanja - postavljanje u kuêiπtu na zidu - beznaponski izlazni kontakt: 1A - moæe se povezati sa spoljnom temperaturnom sondom (NTC R 25 C = 100k - maksimalno povezana na udaljenosti od 5 metara) - programabilni termostat moæe se daljinski kontrolisati(npr. preko telefonske linije preko PBX centrale). Funkcijski tasteri P izbor programa T displej za temperaturu ili tekuêe vreme + - podeπavanje temperaturnih i vremenskih parametara: + napred - nazad (duæim pritiskom na taster dobija se ubrzano poveêavanje/smanjivanje vrednosti) Programski tasteri PROG aktiviranje reæima programiranja RES poniπtavanje SYS izbor letnjeg ili zimskog reæima m/h/d podeπavanje taënog datuma i vremena ± 1h za letnje vreme CR brojaë radnih sati za programirani sistem (grejanje ili hlaappleenje) 1/7 izbor programa (P1 - P7) u AUTO modu NumeriËki displej Konstantno pokazuje temperaturu ambijenta. Pritiskom na taster T biramo opcije na displeju TEMP3-TEMP2-TEMP1, TIME and ANTIFREEZE TEMPERATURE. Za to vreme na displeju su prikazani definisani parametri koji su programirani. Istovremeno je prikazano TIME - za podeπavanje/prikaz tekuêeg datuma i vremena +1h - letnje vreme - simbol baterije-pokazuje napunjenost baterije COPY - za kopiranje dnevnog programa. Programabilni tajmer katal. br Prema podeπenim dnevnom/nedeljnom vremenskom ciklusu tajmer automatski ukljuëuje ili iskljuëuje ureappleaje sa maksimalnom strujom od 8A, cos ϕ=1. Karakteristike - dnevno/nedeljni ciklus sa 4 ON/OFF perioda u toku dana - radni napon: 230V AC ± 10% 50/60 Hz - beznaponski kontakti - minimalno vreme izmeappleu dve programirane akcije: 1 minut - backup napajanje: 30 dana - stalni prikaz na displeju: vreme, dan u nedelji - izabrani program moæe biti prikazan na displeju - moguênost ruëne kontrole - veliëina: 3 modula. Povezivanje Connection max. presek section provodnika of conductors: 2 x 2,5mm 2 Nominal current 1A Tateri + = napred (duæim pritiskom na taster=ubrzano napred) - = nazad (duæim pritiskom na taster=ubrzano nazad) M = memorija P = programiranje P+M = poniπtavanje - reset S = napredne funkcije Povezivanje Connection 230V - 50/60Hz Programiranje Programmation (ON1;OFF1 OFF1, i etc.) itd.) day dan 8A cos 1 povezivanje connection to spoljnog prema Towards elektriënim electric senzora external sensor ureappleajima appliances daljinska remote control kontrola N/C -- ruëni manual programme sa pozicijom with anti-freeze protiv zamrzavanja position N/O -- automatski automatic programme (brzi (last izbor) selection) prema Towards elektriënim electric ureappleajima 230VA appliances max. presek section provodnika:2 of conductors: x22.5mm2 x 2,5mm 2 6A 2A 6A 4A output izlaz ON/OFF time regulacija regulation vremena memory memorija programme 25

26 Razvod zvuka Opis funkcionalnosti Centralizovani razvod zvuka sastoji se od: izvora napajanja izlaznog predpojaëavaëa vezanog blizu zvuënog izvora nekoliko zvuënika i lokalnog pojaëavaëa postavljenog u oblasti gde zvuk treba da se Ëuje do maksimalno 12 zvuënika (48 sa proπirenim modulom). Izvor napajanja katal. br napaja sve komponente sistema sa sigurnosnim ekstra niskim naponom (SELV) 24V DC 1A; montira se na DIN πinu tako da se moæe postaviti u kontrolnoj jedinici prostorije. Ulazni predpojaëavaë katal. br ima 3.5 mm konektor sa prednje strane da olakπa povezivanje bilo kojeg tipa audio izvora preko kabla sa katal. br ; kabl omoguêava da se prilagodi audio signal primljen od prikljuëenog ureappleaja na karakteristike sistema. PredpojaËavaË takoapplee moæe da kontroliπe monostabilno rele (katal. br ) za daljinsku on/off kontrolu audio izvora u isto vreme. Lokalni pojaëavaë katal. br se upotrebljava za podeπavanje jaëine zvuënika. Njegovo ukljuëenje je moguêe preko daljinskog prekidaëa na predpojaëavaëu i zvuënom izvoru preko relea. ZvuËni razvodni sistem moæe se postaviti u ugradne kutije (dimenzija 106x117x52 cm) i prekriti zaπtitnim poklopcem; na taj naëin se obezbeappleuje optimalni akustiëni ugoappleaj, Ëak i kada su dva sistema povezana paralelno na jedan pojaëavaë u cilju pokrivanja veêeg prostora. PojaËavaË Amplifier Ulazni Input predpojaëavaë pre-amplifier prekidaë switch prekidaë switch podeπavanje adjustment jaëine volumezvuka podeπavanje adjustment jaëine volumezvuka ulazni input connector konektor 3.5 jack mm Ø 3,5mm podeπavanje input ulazne adjustment osetljivosti sensitivity led led sijalica ON/OFF za ON/OFF Razvod Sound distribution zvuka installation 230V a.c. LN Izvor Sound zvuka source Prema Towards 8 9 possible zvuënika diffusers S L+ - led sijalica led za ON/OFF led sijalica of optimum za optimalnu podeπenost adjustment Maksimalno Max 2 diffusers 2 zvuënika po for pojaëavaëu local amplifier & Lokalni Local amplifier pojaëavaë Cat.No Diffuser ZvuËnik Cat.No Diffuser ZvuËnik Cat.No Rele Relay Cat.No Pre-amplifier PredpojaËavaË Cat.No Local Lokalni amplifier pojaëavaë Cat.No Diffuser ZvuËnik Cat.No S L+ - Supply Napajanje Cat.No Napomena: oæiëavanje uraditi neoklopljenim provodnicima postavljenim u cev. 26

27 Detektori Gas detektori Katal. br Ima dva tipa gas detektora: - Metan detektori - LPG detektori Metan i LPG detektori su u saglasnosti sa standardom UNI IEC i evropskim standardom EN Detektori su kontrolisani preko mikroprocesora i imaju samo-dijagnostiku koja otkriva svaki nedostatak neke od elektronskih komponenti detektora kao i spoljnih prikljuëenih ureappleaja. LED indikator i zvuëni alarm pokazuju ispravan naponski nivo, anomaliju u radu ili alarmno stanje. Kao πto zahtevaju standardi, svi ovi ureappleaji detektuju jedan tip gasa, imaju ime proizvoappleaëa, vrstu gasa koji detektuju, preporuëeni datum zamene, garantni period rada, itd. Svi ureappleaji su πirine 2 modula. Karakteristike - napon napajanja: 12V ±/= ± 10% 50/60 Hz - snaga potroπnje: max. 2 W - radna temperatura: 5-40 C - jaëina zvuënog signala: 85 db na 1 m - osetljivost: 10% od donje granice taëke paljenja gasa Ureappleaj nije potrebno posebno odræavati V a.c./d.c. oπteêen damaged ureappleaj device 3- alarm = sound zvuk + Alarmna indikacija i ispravan rad Alarm, kvar i indikacija ispravnog napajanja su prikazani sa LED sijalicama i zvuënim signalima upotrebom simbola u skladu sa standardima. ema povezivanja Solenoid valve with manual reloading A cos 1 2A cos 0,5 230A a.c elektro ventil protoka gasa sa moguênoπêu ruënog otvaranja 230VA V a.c VA V a.c Primer povezivanja za gas detektor signalnog prijemnika Primer povezivanja za gas detektor, signalnog ureappleaja i elektro ventila protoka gasa Postavljanje metan detektora Instalaciju i zamenu ureappleaja moraju raditi kvalifikovani radnici kao πto je regulisano zakonom. Detektori moraju biti postavljeni blizu plafona; ne smeju se postaviti na mestima gde postoji strujanje vazduha. potrebna Distance of rastojanja installation pri postavljanju pogreπno Uncorrect installation postavljanje 20-40cm max 8m min 1m 27
