1 ΑΕΡΑΣ Σύστηµα Παρακολούθησης Αεροσωµατιδιακής Ρύπανσης Σε Σχεδόν Πραγµατικό Χρόνο Συνεργαζόµενοι φορείς: Μετεωρολογική Υπηρεσία Κύπρου Πανεπιστήµιο Κύπρου Εθνικό Αστεροσκοπείο Αθηνών E-biz Τµήµα Επιθεώρησης Εργασίας

2 Σκοπόςτουέργου Ανάπτυξη συστήµατος αποτύπωσης της αεροσωµατιδιακής ρύπανσης σε σχεδόν πραγµατικό χρόνο ορυφορικές παρατηρήσεις οπτικού πάχους αερολυµάτων Μετεωρολογικά δεδοµένα (U,V,T,H) Επίγειες µετρήσεις PM10 Πρόγνωση επεισοδίων ρύπανσης Νευρωνικά δίκτυα (ταξινόµηση συνοπτικών µετεωρολογικών συνθηκών) Ανάπτυξη στατιστικών µοντέλων πρόγνωσης

3 Χρονοδιάγραµµα ΙΑΡΚΕΙΑ (µήνες) Ε1 Ε2 Ε3 Ε4 Ε5 Ε6 Ε7 Ε8

4 Ε1: ιαχείρισηέργου Ανθρωποµήνες: 14 Αρχή: 1 Τέλος: 36 (µήνες) Παραδοτέα: 1, 2, 3 Π1: Ενδιάµεσες Αναφορές ιαχείρισης έχουν ολοκληρωθεί πέντε (5) αναφορές Π2: Ετήσιες Αναφορές Προόδου έχει ολοκληρωθεί µία (1) αναφορά Π3: Τελική Αναφορά έργου

5 Ε2: Καταγραφή της υπάρχουσας κατάστασης και των υποδοµών Ανθρωποµήνες: 5 Αρχή: 1 Τέλος: 6 (µήνες) Παραδοτέο: 4 (ολοκληρώθηκε) Π4: έκθεση καταγραφής της υπάρχουσας κατάστασης και των υποδοµών Ανάλυση ερωτηµατολογίου για να καταγραφούν συστήµατα (τεχνολογία), υποδοµές, συχνότητα µετρήσεων για: ίκτυο µέτρησης ατµοσφαιρικής ρύπανσης (ΤΕΕ) Μετεωρολογικά εργαλεία παρακολούθησης καιρού (ΜΕΤ) ορυφορικές µετρήσεις (ΕΑΑ).

6 Ε3: Σχεδιασµός και αρχιτεκτονική κεντρικού συστήµατος διαχείρισης δεδοµένων Ανθρωποµήνες: 11 Αρχή: 4 Τέλος: 12 (µήνες) Παραδοτέο: 5 (ολοκληρώθηκε) Π5: Έκθεση που περιλαµβάνει: (α) Αρχιτεκτονικό σχεδιασµό συστήµατος διαχείρισης, (β) οργάνωση βάσης δεδοµένων, (γ) σχεδιασµό των επιµέρους υποσυστηµάτων

7 Αρχιτεκτονική συστήµατος

8 Προσωπικός χώρος αποστολής αρχείων στην ιστοσελίδα (Web Server).

9 Εισαγωγή αρχείων στη βάση δεδοµένων (Importer)

10 Βάση εδοµένων (Database Server) MySQL database Πίνακες κατάλληλους για: εδοµένα ρύπων PM10 από σταθµούς ορυφορικές φωτογραφίες Μετεωρολογικά δεδοµένα PK id aerasusers name username password date_registered last_seen form_login path tee_stations PK id name Latitude Longitude Altitude comments satellite_pixels PK id Latitude Longitude met_level_pixels PK id Latitude Longitude Level PM10 PK MDate PK,FK1 station_id value aersl_sat_noa PK MDate PK,FK1 pixel_id value metsat_nc_lev PK MDate PK,FK1 pixel_id T H R U V O

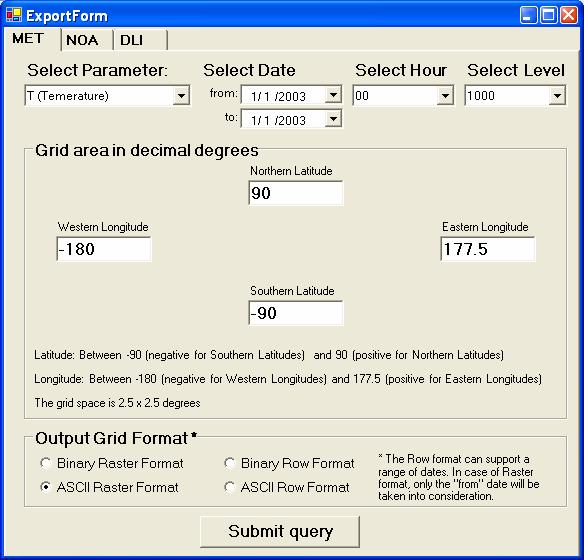

11 Εξαγωγή αρχείων από τη βάση δεδοµένων (Exporter)

12 Ε4: Ανάπτυξη µεθοδολογίας για την αποτύπωση της αεροσωµατιδιακής ρύπανσης Ανθρωποµήνες: 11 Αρχή: 7 Τέλος: 33 (µήνες) Παραδοτέο: 6 (σε εξέλιξη) Π6: Έκθεση µε την προτεινόµενη µεθοδολογία και χάρτες οπτικού πάχους όπως θα προκύψουν από την στατιστική ανάλυση των χρονοσειρών και περιγραφή της αντίστοιχης µεθοδολογίας. Στόχος: η διαχρονική στατιστική µελέτη των επιπέδων αεροσωµατιδιακής ρύπανσης (οπτικού πάχος αερολυµάτων) µε συνδυασµό επίγειων µετρήσεων και δορυφορικών δεδοµένων (MODIS).

13 Εργασίες που έχουν ήδη πραγµατοποιηθεί: Συλλογή και προ-επεξεργασία δορυφορικών εικόνων MODIS. Εξαγωγή χαρτών αεροσωµατιδιακής ρύπανσης για την περιοχή της Κύπρου (Σχήµα-1). Εξαγωγή πληροφοριών από την ανάλυση του οπτικού πάχους αερολυµάτων σε επιλεγµένες περιοχές, όπως οι σταθµοί µετρήσεων PM 10 του Υπ. Εργασίας (Σχήµα-2).

14 ΣΧΗΜΑ-1: Χάρτης αεροσωµατιδιακής ρύπανσης (οπτικό πάχος αερολυµάτων) από δορυφορικήεικόνα MODIS γιατηνπεριοχήτηςκύπρου. Black = no data Cyan = Blue = Yellow = Green = Saturday 17 June, 09:00 UTC

15 ΣΧΗΜΑ-2: ιαχρονική απεικόνιση του οπτικού πάχους των αερολυµάτων (AOD) στα 0.55µm στο σταθµό NGH του Υπουργείου Εργασίας για τη χρονική περίοδο TERRA/MODIS Optical Depth (550nm) - NGH ,4 1,2 1 AOD(550nm) 0,8 0,6 0,4 0, Days since 1/1/2002

16 Ε5: Ανάπτυξη µεθοδολογίας για την ταξινόµηση των χαρτών συνοπτικής κατάστασης Ανθρωποµήνες: 10 Αρχή: 7 Τέλος: 33 (µήνες) Παραδοτέο: 7 (σε εξέλιξη) Π7: Έκθεση µε την προτεινόµενη µεθοδολογία και τις συνοπτικές κατηγορίες

17 Εισαγωγή µετεωρολογικών στοιχείων (περίοδος µελέτης) στη Βάση εδοµένων Πλέγµα 2.5 ο x 2.5 ο (globe) 13 Επίπεδα (1000, 850, 700, 500, 400, 300, 250, 200, 150, 100, 70, 50, 20) Παράµετροι: Θερµοκρασία (Τ) Kelvin degrees (K) Άνεµος (U, V) Meters per second (m/s) Γεωδυναµικό ύψος (Η) Meters (m)

18 Καθορισµός Μεθοδολογίας Επιλογή περιοχής Ανατολική Μεσόγειος Επιλογή Νευρωνικού ικτύου Kohonen SOMs (Self Organizing Maps) οκιµαστική εκτέλεση του Νευρωνικού δικτύου µε τη µέθοδο Kohonen για την περίοδο Επιβεβαίωση της αποδοτικότητας της µεθόδου δηλ. της ικανότητάς της να ανακαλύψει και να οµαδοποιήσει συνοπτικές καταστάσεις

19 20 W 0 20 E 40 E N N 50 N 40 N 30 N Συστάδα 9 (από 16 περιπτώσεις συστάδων που έχουν προκύψει)

20 Επόµενα βήµατα Ταξινόµηση όλων των συνοπτικών καταστάσεων της περιόδου µελέτης ( ). Στατιστική ανάλυση για να βρεθεί ποιες συστάδες σχετίζονται µε τα επεισόδια ρύπανσης που έχουν καταγραφεί

21 Ε6: Νευρωνικό σύστηµα ταξινόµησης Ανθρωποµήνες: 6 Αρχή: 13 Τέλος: 33 (µήνες) Παραδοτέο: 8 (σε εξέλιξη) Π8: Νευρωνικό δίκτυο αρθρωτού τύπου (modular) Ταξινόµηση των συνθηκών που επικρατούν Για να προσδιοριστει αν ανήκουν σε κατηγορία συστάδων που ευνοεί επεισόδιο ρύπανσης Πρόγνωση επεισοδίων βεβαρηµένης ατµόσφαιρας Προσδιορισµός χωρικής κατανοµής ρύπων Γίνεται προετοιµασία των δεδοµένων που θα χρησιµοποιηθούν σαν είσοδος

22 Ε7: Σύνθεση και αξιολόγηση του τελικού συστήµατος Ανθρωποµήνες: 7 Αρχή: 15 Τέλος: 34 (µήνες) Παραδοτέο: 9 (σε εξέλιξη) Π8: Πλατφόρµα λογισµικού του τελικού συστήµατος Σύνθεση των υποσυστηµάτων Αξιολόγηση της απόδοσης Λειτουργία συστήµατος σε σχεδόν πραγµατικό χρόνο

23 Ε8: ιάχυση και εκµετάλλευση των ερευνητικών αποτελεσµάτων Ανθρωποµήνες: 8 Αρχή: 2 Τέλος: 36 (µήνες) Παραδοτέα: 10, 11, 12 (σε εξέλιξη) Π10: ηµοσιεύσεις σε επιστηµονικές εκδόσεις 6th International Conference on Urban Air Quality, 2007, Λεµεσός, Μαρτίου (paper) Π11: ηµοσιεύσεις σε διεθνή συνέδρια 6th International Conference on Urban Air Quality, 2007, Λεµεσός, Μαρτίου (poster) European Geosciences Union General Assembly, 2007, Βιέννη, Απριλίου (poster) 9th Panhellenic (International) Conference of Meteorology, Climatology and Atmospheric Physics, 2008, Θεσσαλονίκη (paper submitted) Π12: Ιστοσελίδα
