BARVNA REPRODUKCIJA Z RAZŠIRJENIM BARVNIM OBSEGOM

Transcript

1 UVOD BARVNA REPRODUKCIJA Z RAZŠIRJENIM BARVNIM OBSEGOM Tisk z več kot le 4 procesnimi barvami je zelo star reduciranje tiska na le 4 TB veljal za velik napredek v razvoju tehnologije tiska. V 80. letih ponovna želja po tisku s povečanim barvnim obsegom -pojavijo se prve sistemske rešitve. Kako razširiti barvni obseg? V katero smer? (Y je že dovolj blizu idealne, razširitev možna v R, G in B). V 2/2 80. let podjetje LynotypeHell razvije programsko opremo za barvne izvlečke CMYK + RGB ni prišlo do uveljavitve. 1 2

2 UVOD UVOD Zakaj povečati barvni obseg? ZA možnost natančnejšega reproduciranja barv nove tržne možnosti (Mills Davis poseben segment tržišča bi utegnil predstavljati do 20 % celotnega tiskarskega tržišča). Za utemeljitev je primerjal stereo in monotehnologijo audio tehnik. PROTI MarchWelch, Don Hutcheson trdita, da večina strank ne opazi razlike med npr.: 4 in 7 barvnim tiskom. Potencialni kupci ne bi plačali razlike. HiFi High Fidelity izredno natančna reprodukcija ime za skupino različnih tehnik, s katerimi je mogoče razširiti barvno območje konvencionalnega štiribarvnega tiska začetek po letu 1992 (Don Carli) HiFi reprodukcija v najširšem smislu vključuje: tiskarske metode vse tiskovne materiale in tiskarske barve metode izdelave barvnih izvlečkov načine rastriranja specialne efekte Barvni prostor (CMYK) in (CMYKRGB) tiska v CIExy barvnem diagramu. 3 4

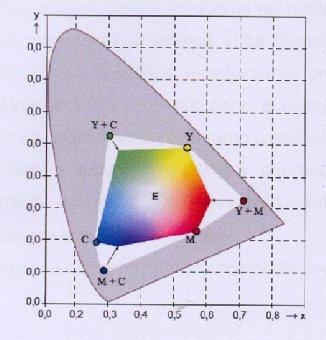

3 UVOD UVOD HiFi reprodukcija ni standardizirana, kot sta Euroscaleali SWOP. (dobro specificirana npr. PantoneHexachrome). Reprodukcijo z razširjenim barvnim prostorom dosežemo: s čistejšimi barvili ali z dodatnimi barvami Vpeljava tiska z razširjenim barvnim prostorom je zelo zahtevna. (prepress, press -so prisotne razlike, postpress ni razlik) Problemi v konvencionalnem štiribarvnem tisku debelina nanosa barve kontrast v tisku in barvno ravnovesje navzemanje barv in zaporedje v tisku sistem barvnega upravljanja Zmanjšanje barvnega obsega zaradi slabega navzemanja. 5 6

4 UVOD Pregled načinov reproduciranja z razširjenim barvnim območjem Enostavne rešitve: Uporaba primarnih tiskarskih barv, ki so bolj pigmentiranein čistejše. Zahtevne rešitve: Uporaba dodatnih barv. različni proizvajalci TB nekatere tehnike digitalnega tiska Čistejši pigmenti CMYK CMYK čistejši pigmenti maxcym HyperColor visoko pigmentirane TB enaka debelina večja optična gostota D večje tonsko območje manj obstojen na svetlobo občutljivost na alkalije Dvojna serija primarnih barv CMYK+CMY Hexachrome Eder MCS FM6 Dodatne procesne barve CMYK+X+Y Zahtevnost izvedbe Slabost: Večja količina pigmenta v TB zelo spremeni reološkelastnosti TB problemi v tisku. 7 8

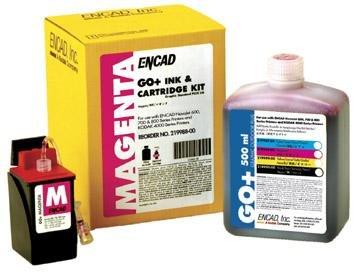

5 CMYK čistejši pigmenti To je najbolj enostavna metoda za razširitev barvnega obsega. Uporablja visoko-pigmentiraneosnovne TB C,M in Y. Razen dražje TB ni dodatnih investicij. Predvsem digitalni tisk lahko uporablja bolj nasičene barve. Tako lahko že z namiznim IJ tiskalnikom dosežemo simulacijo (poskusnega odtisa), sistema Hexachrome. Proizvajalci barv s čistejšimi pigmenti: Kast+Ehinger Novaspace NovaArt Aniva Pantone Hexachrome CMYK čistejši pigmenti GO+ črnila GraphicOutdoorPLUS inkjet črnila = GO+ Zaradi trpežnosti so idealna odločitev za notranje in zunanje reklamne napise, znake, plakate... Encad tiskalniki (NovaJet, Kodak ploterji). Tehnologija mikro mletja: majhna velikost pigmentnih delcev - barva postane konkurenčna barvi barvil, obdrži se stabilnost (značilnost pigmentov). Večja živahnost, večja D (Y, R, G). Zagotavljajo finejšo gradacijo: -manjši bleeding -manjši wicking 9 10

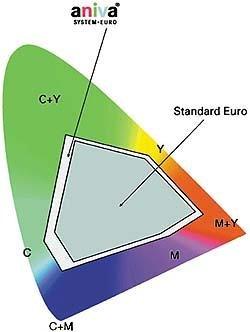

6 CMYK čistejši pigmenti aniva Barvni sistem, razvilo nemško podjetje Epple Druckfarben AG vključuje Aniva ICC profile, Aniva TB Aniva ICC profil ponuja optimizirano barvno separacijo za tisk višja pigmentacija, boljše dispergiranje pigmentov višja nasičenost, zmanjšano barvno neskladje, večje D. 20 % večji barvni prostor glede na Euroscale bazirane na novi rastlinskih vezivih, brez mineralnih olj, hitro sušeče, odporne na drgnjenje in praske. CMYK čistejši pigmenti Novaspace XSYS Print Solution -sistem za visoko kvaliteten tisk z uporabo Novaspace štiribarvnega procesa in Hyperspace ICC profilov. Novaspace: -izredno čisti pigmenti -večja D -30 % večji barvni obseg od Euroscale, do dodatnih barv -hitro sušenje 11 12

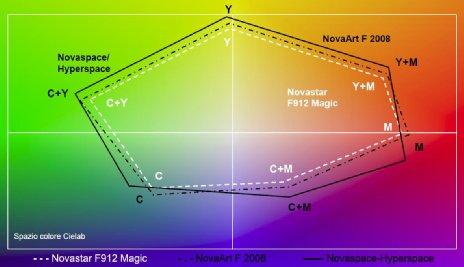

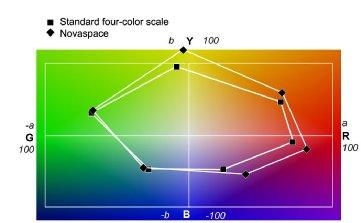

7 CMYK čistejši pigmenti Primerjava TB CMYK + CMY MaxCYM in HyperColor K Euroscale aniva Novaspace NovaArt C M g/m2 sijajen premazan fotografski papir Uporabi se primarne TB. C, M in Y se tiskajo ponovno. Sistem MaxCYM je bil prvič predstavljen l kot Fifth Color Control, kasneje pa je podjetje DUPont predstavil podoben sistem HyperColor. Y 13 14

8 CMYK + CMY CMYK + CMY MaxCYM in HyperColor Uporabljata izdelavo barvnih izvlečkov po sistemu CMYK + CMY. Koraki: Original se s skenerjem pretvori v obliko RGB datoteko. Datoteka se s pomočjo HyperColor algoritmov pretvori v obliko CMYK + CMY. Izdela se dve seriji plošč: -prva serija je podobna tistim, ki se uporabljajo pri konvencionalnem tisku. Razlika polja z RTV 70% in več so polna (tisk svetlih in srednjih tonov). -druga serija CMY plošč ima ustrezne rastrske pike le na tistih mestih, kjer so bile v prvi seriji plošč polna polja. (na sr. tone se doda le razlika do najtemnejših). Tako je mogoče doseči vrednosti do 200% in D okoli 2,2 za C, M in Y. MaxCYM in HyperColor skupna Dodt. I. prehod II. prehod Dor

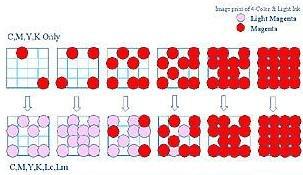

9 CMYK + CMY CMYK + c m MaxCYM in HyperColor Uporabljajo se takšni rastrski koti kot pri konvencionalnem štiribarvnem tisku. Ni problemov z moire-om. Uporabimo lahko konvencionalne CMYK TB, boljše rezultate pa bi dosegli ob uporabi visokopigmentiranihbarv. Prednosti: Na 4 barvnem stroju s konvencionalnimi TB lahko dosežemo boljše barvne reprodukcije. Tak sistem glede tiska ni problematičen. Slabosti: Poveča se čas tiska (dve serije plošč). Investicije v programsko opremo, dražja priprava tiska. Pogosto se v tehniki kapljičnega tiska uporablja lc in lm. Posledica uporabe: lepši prehodi iz srednjih v svetle tone pike kapljic zaradi manjše konc. pigmenta niso tako opazne moteče

10 Poleg primarnih CMYK se uporabijo dodatne barve. Tak postopek je zelo zahteven, a izredno učinkovit. Primarne TB se nadomesti v območjih, kjer dosegajo slabše rezultate. Dodatne TB lahko vsebujejo tudi čistejše pigmente. Med tovrstne sisteme (metode) sodijo: EderMCS (Eder Repros; imenovan tudi Kuppersov način) Hexachrome (Pantone) ResoLUTPS (Scitex) CMYKLcLm (Roland in drugi proiz. Digitalnih tiskalnikov) ICISS (Visu Technologies/Aurelon) FM6 (M. Y. Cartons) Opaltone Heksakromija FM6 proizvaja ga nizozemsko podjetje M.Y. Cartons predvsem za tisk embalaže izboljša kakovost tiska in zmanjšuje število posebnih barv FM6 temelji na teoriji: Vse barve tudi tiste, ki jih ne moremo reproducirati s procesnimi barvami (nasičena G, R in B) so lahko odlično reproducirane s kombiniranjem procesnih barv z O in B ali O in G. FM uporaba frekvenčnega rastra 19 20

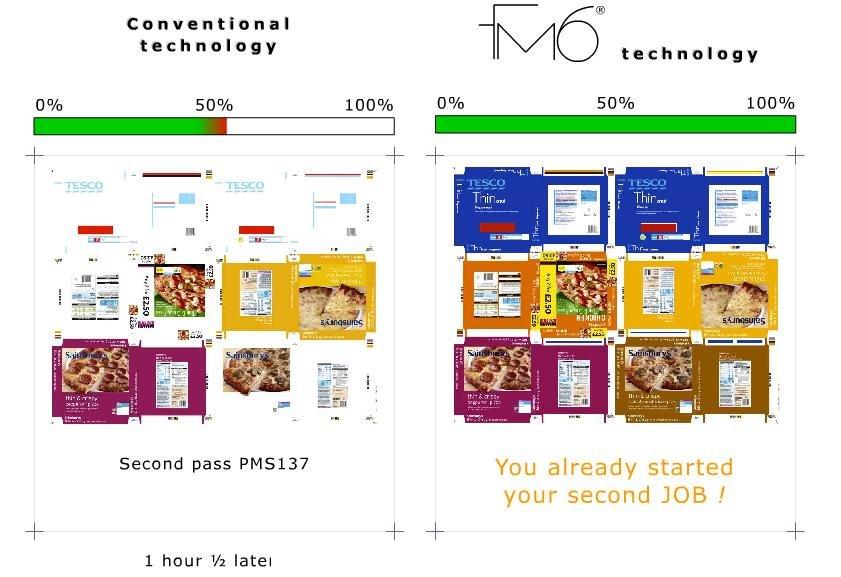

11 Heksakromija FM6 Razvoj pričel v 90. letih (embalažna, kozmetična industrija). Ni bilo več zahtev po veliki količini istih proizvodov, pač pa po manjših z več različicami, po izdelkih s krajšo življenjsko dobo. Ilustracije so obdelane ločeno od ostalih grafičnih elementov. Ilustracije so sestavljene iz CMYK. Ostali grafični elementi: teksti, logotipi prej tiskani s posebnimi barvami, sedaj s kombinacijo procesnih CMYK in dodatnih FM6 barv

12 Pantone Hexachrome Podjetje Pantone, Poleg CMYK sta dodani fluorescentna O in G. Posebnost visoka pigmentiranost vseh barv: C, M, Y O, G le K ostaja enaka kot pri konvencionalnem tisku. Združeni sta dve obliki reproduciranja z razširjenim barvnim območjem, uporaba: čistejših barvil dodatnih procesnih barv Pantone -razvoj PMS Pantone MatchingSystem mešanje posebnih barv spot barve CMYK + spot stroški Pantone Solid to Process simulacija spot barv s CMYK 30% spot barv Pantone Solid to Hexachrome simulacija spot barv z CMYKOG 90% spot barv 23 24

13 Pantone Hexachrome Zakaj 6 in ne 8 barv? 6 barvni stroji v svetu bolj priljubljeni več kot 10 večje število inštalacij 6 (kot 8) barvnih strojev učinkovitost sistema: sistem ima večje barvno območje, kot RGB monitor kar vidimo na monitorju lahko realiziramo v tisku Kot vhodne datoteke se priporoča uporaba: CIELabali RGB Pantone Hexachrome Združeni sta dve obliki reproduciranja z razširjenim barvnim območjem, uporaba: modificirane osnovne TB čistejši, svetlejši pigmenti dodatnih procesnih barv Pantone Hexachrome oranžna Pantone Hexachrome zelena 25 26

14 Pantone Hexachrome Barvni obseg Hexachrome > CMYK oranžni, zeleni in vijolični odtenki Hexachrome Apple RGB Pantone Hexachrome Hexachrome je de facto standard! Pantoneova programska oprema podpira sistem za barvno upravljanje in delo z barvnimi profili. Velika večina proizvajalcev sistemov za poskusni tisk je sprejela Pantonove standarde. Pantonovsistem reprodukcije podpirata: DuPont s sistemom Cromalin in Agfa s sistemom Agfaproof System

15 Pantone Hexachrome Je zelo razširjen tudi v namiznem založništvu DTP večina aplikacij za profesionalno uporabo podpira ta sistem: nekatere kot plug-in ali pa kot vgrajenega v aplikaciji. V sodelovanju z različnimi podjetji je Pantonekasneje izdelal več orodij za izdelavo barvnih izvlečkov v tehniki Hexachrome: HexWrench HexWere (HexImage, HexVector) Pantone Hexachrome Programska oprema Izvlečke v Hexachrome tehniki se lahko izdela s programi npr.: Adobe PhotoShop, AdobeIllustrator, Adobe InDesign (ni neposredne podpore plug-in) QuarkXPress (omogoča separacijo RGB in CMYK datotek v Hexachromebrez dodatne opreme), Corel Draw, MacromediaFreeHand Pantone izdelal plug-in HexWere podpora za Adobe Photoshop in Illustrator. izbira in popravljanje barv, soft-proof, barvni izvlečki hexachrome plug-ine so razvili tudi drugi proizvajalci (GretagMacbeth -ProfileMaker) Pantone ColorSuite for Hexachrome programsko opremo HexWere+ barvni vzorčnik (za vizualno izbiranje barv in simulacijo spot barv) 29 30

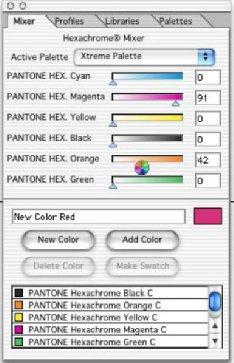

16 Pantone Hexachrome Pantone HexWere HexImage (primeren za delo v AdobePhotoshopu) bitne slike RGB, Lab, CMYK Hexachrome generira nov 6 kanalni dokument - 6 kanlana separacija namestitev Hexachrome ICC profilov omogoča izdelavo proofavisoke resolucije Pantone Hexachrome Pantone HexWere HexVector (primeren za delo v Adobe Ilustratotrju) vektorska grafika RGB, CMYK, Pantone Hexachrome Hexachromebarvne palete (premazan, nepremazan papir) možnost mešanja lastnih Hexachromebarv (sorodne barve) izdelava Hexachrome barvnih izvlečkov namestitev ICC profilov izdelava proof 31 32

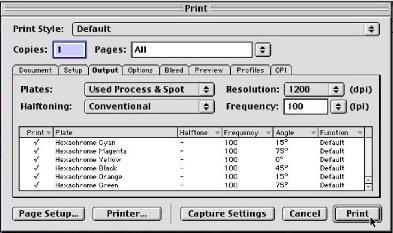

17 Pantone Hexachrome Rastriranje komplementarne barve ni prekrivanja zelena in magenta, oranžna in cian isti kot rastriranja koti rastrov rumena - 0, cian in oranžna - 15 črna -45 magentain zelena - 75 Pantone Hexachrome Proofi poskusni odtisi Soft proof poskusni odtis na zaslonu kalibrirani barvni zasloni z razširjenim barvnim obsegom (Apple RGB, ne srgb) Hard proof natisnjeni poskusni odtis Kapljični tiskalnik CMYK (RIP pretvorba Hexachroma) CMYKOG 33 34

18 Pantone Hexachrome Prednosti sistema Hexachrome Širši barvni obseg svetlejše zelene, pristnejše vijolične, bolj žive oranžne barve resničnejši kožni toni, pastelne barve 90% Pantonespot barv Naročila z veliko dodatnimi spot barvami: prihranek denarja in časa, učinkovitejše delo ni čiščenja, ponovne priprave prihranek časa manj tiskarskih barv, manj plošč prihranek denarja Heptachrome-OCE uporaba netransparentnih TB CMY kombinacija ne reproducira sekundarnih barv (ni subtraktivnegamešanja) gre za nizanje posameznih TB ob TB nizanje barva ob barvo močno zmanjša barvni obseg Dodatek 3 barv stabilizira proces in poveča barvni obseg

19 Heptachrome-OCE Rastriranje Mešanje barv in rastriranje: mešanje s klasičnim rastriranjem rastriranje z dinamičnim mešanjem barv Rastriranje z dinamičnim mešanjem barv: lepše reproduciranje svetlih tonov zmanjša opaznost rastra izboljša ostrino Pri rastriranju z dinamičnim mešanjem sta določena: frekvenca rastra in kot rastra COST E32, Ljubljana september 2006 K, C & Y Heptachrome-OCE Rastriranje z dinamičnim mešanjem barvdoloča frekvenco in kot za vsako od barv: M & G B & R COST E32, Ljubljana september 2006

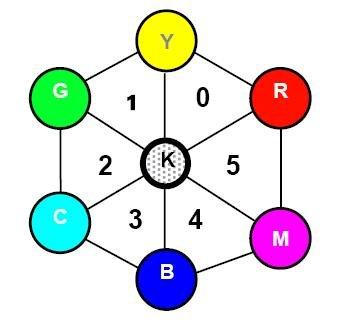

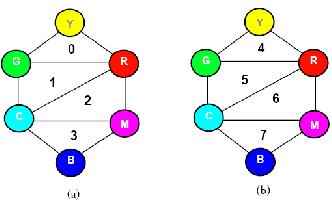

20 Heptachrome-OCE Izbire metode mešanja barv Uporablja se dve metodi mešanja: klasični dinamični Klasično mešanje Uporablja 6 različnih kombinacij barv. Za ciljno barvo se uporabi mešanje 3 tonerjev. Na splošno se ciljna barva reproducira z uporabo: eno od R, G, B barv eno od C, M, Y barv belo podlago papirja ali črno COST E32, Ljubljana september 2006 Heptachrome-OCE Izbire metode mešanja barv Dinamično mešanje uporablja 8 kombinacij barv. Ciljna barva se genereraiz: 3 različnih barv črne ali bele kot barve podlage 8 segmentov brez črne (a) in z črno (b) COST E32, Ljubljana september 2006

21 Heptachrome-OCE Izbire metode mešanja barv Primer reproduciranja modre barve: 1. Klasično mešanje (uporaba B barve in beline papirja) večji kot je kontrast, bolj moteč je odtis (marmoriranje, vidne pike rastra) 2. Dinamično mešanje, svetlo modra nastane z uporabo M in C manjši kontrast z belino papirja, manjše marmoriranje, za temnejše tone pa uporabimo še B. COST E32, Ljubljana september 2006 CMYK + kovinske barve Efekt kovine najlažje dosežemo z vročim tiskom. Pomankljivost učinek dvodimenzionalnosti ploskovnosti. Industrija nakita, ur, dragocene tehnike, avtomobilov Izrazito zahtevajo oglasni material s kovinskimi barvami. Problem uporabe kovinskih pigmentov: tiskati potrebno z večjimi nanosi občutljive na oksidacijo veliki delci optični čitalec ne zazna kovinskih barv (Agzazna kot sivo) (tudi npr. PhotoShop ne, obstajajo PlugIn-i, ki omogočajo prikaz barve, a ni 100 %). Po letu 90 izboljšali pigmente s katerimi lahko kovinske barve vključimo v CMYK proces tiska

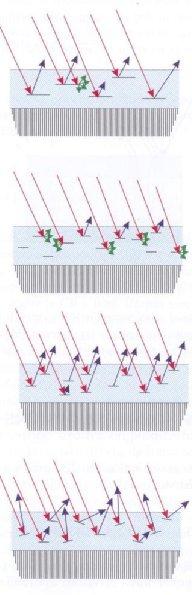

22 CMYK + kovinske barve EFEKTNIPIGMENTI sijajni EFEKTNI pigmenti luminiscenčni kovinski biserni interferenčni dodatni efekt, ki ga ne moremo dobiti z navadnimi pigmenti kotno-odvisni odbiti svetlobni toka (sijajni pigmenti) efekt povečane svetlosti (luminiscenčni pigmenti) CMYK + kovinske barve Kotno odvisni pojavi: dva tipa snovi: kovine (aluminij, baker) in dielektriki (sljuda, steklo, Al2O3 korund, BiOCl, ) funkcionalnost se izkaže pri varnosti (težko ponarediti) dekorativni efektni premazi dajejo efekte: navidezno globino, kotno odvisnost barve in možnost imitacije naravnih biserov Sijajni pigmenti odbojni in transparentni kovinske luske so navadno aluminijaste, redkeje iz bakra biserni in interferenčni pigmenti pa so sestavljeni iz več med seboj vzporednih plasti transparentnih oksidov pojav je odvisen od vrst, velikosti, oblike in orientacije lusk v premaznem filmu 43 44

23 CMYK + kovinske barve Kovinske luske: usmerjanje vzporedno s podlago v premazu delujejo kot množica majhnih zrcal»flop svetlosti«-velike luske odbijejo več svetlobe kot majhne, zato imajo premazi z velikimi luskami veliko briljanco pri slabši orientaciji postane odboj svetlobe razpršen, briljanca premaza je manjša Velikosti delcev (3-15μm): za ofsetni tisk: 3μm, za globoki tisk: 7μm. debelina delcev: 0,5μm CMYK + kovinske barve Kemijska sestava pigmentov Naziv barve zlitina razmerje Odtenek barve Zlatipigmenti baker Cu 100% bakreno rdeča bledo zlato Cu:Zn 90:10 rdečkasto rumena razkošno bledo zlato Cu:Zn 85:15 rumena razkošnozlato Cu:Zn 70:30 zelenkastorumena Aluminijski pigmenti srebro Al 100% brezbarvna (siva) 45 46

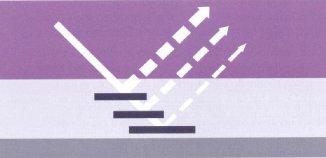

24 CMYK + kovinske barve Biserni in interferenčni pigmenti imitacija barvnih vzorcev kot jih najdemo v mineralih, biserih, insektih, ribah, pticah,... barve, ki se pojavijo zaradi interference svetlobe biserni efekt nastane zaradi odbojev svetlobe v snovi v večih plasteh. CMYK + kovinske barve Optična gostota efektnih pigmentov? površina pigmentov je gladka nekaj svetlobe se odbije po odbojnem zakonu, nekaj pa se je difuzno razprši večji barvni nanos ni tansparenten katero mersko geometrijo izbrati? 47 48

25 CMYK + kovinske barve Tisk z ofsetnimi kovinskimi barvami tisk kovinske barve tisk srebrne podlage mešanje srebrne barve z ostalimi barvami DVOKOMPONENTNE 1. pasta -metalni pigment dispergiran v olju 2. vezivo komponenti se zmešata neposredno pred uporabo, problem vsedanja ENOKOMPONENTNE srebrne so narejene iz alumijske bronze in so v eni nijansi zlate so narejene iz medeninaste bronze, ki pa je bistveno težja in se hitro vseda (so eno ali dvokomponentne) zlate so v večih niansah, kot so: staro zlato, svetlo zlato itd CMYK + kovinske barve Kovinski efekti s transparentnimi barvami srebrna osnova, čeznjo natisnjene CMYK transparentnost konvencionalnih barv omogoča spodnji srebrni barvi, da se blešči in s tem ustvari cel spekter različnih odtenkov kovinskih barv barve so ekonomična rešitev pri uvajanju novih tehnologij potreben tiskarski stroj z možnostjo tiskanja petih barv pri tem natisnjene konvencionalne barve hkrati ščitijo kovinski premaz MetalFX ima svoj lastni barvni sistem

26 ICISS (Interactive Color IndependentSeparation System) proizvaja ga nizozemsko podjetje Visu Technologies aplikacija je izdelana le za OS Macintosh Dodatna posebnost te aplikacije: omogoča izdelavo barvnih izvlečkov tudi v tehniki Hexachrome uporablja lahko dodatne barve Vsebuje posebne algoritme za izdelavo barvnih izvlečkov z razširjenim barvnim območjem algoritme, ki se nanašajo na nekatere že poznane sisteme: Kuppers-ov Hexachrome ICISS (Interactive Color Independent Separation System) Program je sestavljen iz dveh modulov: ICISS Scanner ICISS Separator ICISS Scanner modul je programska oprema s katero prebere digitalno sliko in določi posebne nastavitve (se shranijo v skripti) za nadaljno uporabo v tem programu omogoča kontrolo od 1 do 16 procesnih barv Datoteka mora biti zapisana v obliki RGB

27 ICISS (Interactive Color Independent Separation System) Način dela s programskim orodjem ICISS. Vhodna datoteka: -Skener (RGB) -digitalni fotoaparat (RGB) -ostali sistemi na osnovi RGB -Kodak-ov PhotoCD (format YCC) ICISS: ICISS Scanner Skripta ICISS Separator ICISS (Interactive Color Independent Separation System) Nadaljna obdelava: -Quark XPress -AdobePageMaker -AdobePhotoshop -Macromedia Freehand Dobljeno skripto uporabi naslednji modem ICISS Separator izvede končno separacijo in shrani datoteko. Zapis datoteke je mogoč v formatih: Photoshopa, TIFF, Scitex CT, priporočljiv pa je zapis v formatu DCS 2.0. Dobljene datoteke uporabimo v programih za prelom strani: Quark XPress, Adobe PageMaker ICISS lahko uporabljamo tako za konvencionalno kot stohastično rastriranje

28 ICISS (Interactive Color Independent Separation System) Poglavitna prednost tega programskega orodja: -S spektrofotometrom merimo le polna polja uporabljenih procesnih barv Aplikacija zasede le 330 kbyteprostora Za delovanje potrebuje le 8 MB RAM-a EderMCS Je ena prvih metod, ki je omogočala tisk po sistemu primarnih in sekundarnih TB - CMYK+RG. Prve poskuse tiska je začel v 80-ih letih Harald Küppers: uporabljal je CMYK+ RGB ali CMYK + OB (orange, refleksno modro) barvne izvlečke je delal s postopkom, ki ga je razvil s pomočjo digitalnega retuširanja. postopka ni razvil do komercialne stopnje 55 56

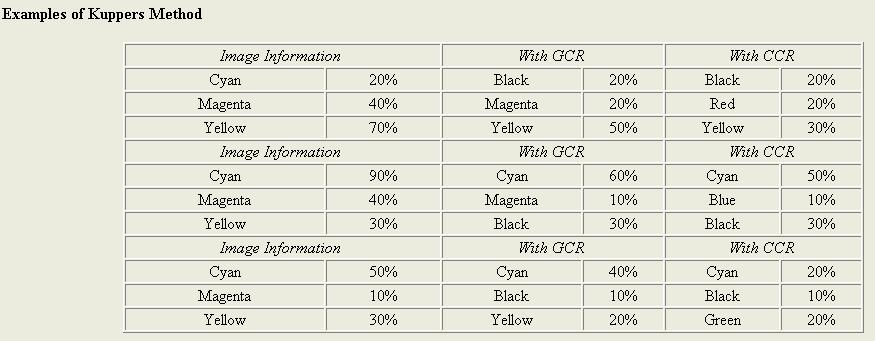

29 EderMCS EderMCS L je podjetje Linotype-Hell razvilo programsko opremo EderMCS, na osnovi Küppersovih metod. Danes programsko opremo razvija in trži podjetje EderRepros. MCS multiple colour separations. Sistem EderMCS omogoča, da: sami izberemo dodatno barvo lahko le 1 ali največ

30 EderMCS Načini reproduciranja s sistemom EderMCS kakšne barvne izvlečke je mogoče izdelati s tem orodjem. CMYK EderMCS EderMCS CMYK + X CMYK + X + Y CMYK + X + Y + W CMYK + X + Y + W + Z Programsko orodje EderMCS: je izdelano le za OS Macintosh. Omogoča pretvorbo vseh tipov datotek CMYK v CMYK + X + Y + W + Z. Kot osnovni formati CMYK datotek se lahko uporabljajo EPS ali TIFF, ki se kasneje pretvorijo v datoteko s formatom DCS 2.0. EderMCS Programska oprema za izdelavo barvnih izvlečkov Možno je izdelati izvlečke s konvencionalnimi in stohastičnimi rastri. Dobro je uporabiti slike v CMYK in z zelo visoko vsebnostjo črne barve GCR (graycomponent replacement nadomestitev kromatskih barv s pomočjo črne), je vsaka točka bitne slike sestavljena iz največ dveh kromatskih barv in črne

31 EderMCS Programska oprema za izdelavo barvnih izvlečkov Izdelava barvnih izvlečkov v obliki CMYK + RGB: separacija slike CMYK: -največ v dve kromatski in - črno barvo ponovna separacija (dve kromatskibarvi se nadomestita z eno izmed RGB barv) Končni rezultat, vsaka točka bitne slike vsebuje: -eno izmed CMY barv -eno izmed RGB barv - črno EderMCS CMYK + RGB izdelana kompletna programska oprema lahko povečamo območje glavne prednosti pri tisku embalaže Z uporabo: CMYK dosežemo 50 % Pantonekataloga Hexachrome 90 % CMYK + RGB 100 % EderMCS Programska oprema za izdelavo barvnih izvlečkov Omenjeni način ne omogoča dodatne pisanosti barv. Npr.: Imamo C in Y, čez natisnjena če G: C+Y+G. Sistem EderMCS bi reproduciral barvni odtenek tako, da bi uporabil Le G

32 EderMCS Programska oprema za izdelavo barvnih izvlečkov Pri uporabi konvencionalnega rastra je potrebno GCR naravnati na maksimum. Tako dosežemo, da bo vsaka točka rastra izdelana iz: ene od CMY, ene od RGB in črne barve. To je zelo pomembno zaradi kotov rastra: 15 za C, M in Y 75 za R, G in B ter 45 za K Ne doseganje max. GCR povzroči nastanek moirea. EderMCS Programska oprema za izdelavo barvnih izvlečkov Aplikacija je sestavljena iz treh modulov: EderMCS 4c + GCR EderMCS 4c + FixColors EderMCS 4c + FreeColors 63 64

33 EderMCS Programska oprema za izdelavo barvnih izvlečkov Modul EderMCS4c + GCR V 4 barvni datoteki je mogoče GCR naravnati na max. Vsi odtenki so izdelani iz največ dveh kromatskih in črne (t.i. akromatska reprodukcija). To lahko izvedemo na slikah namenjenim za: konvencionalno reprodukcijo reprodukcijo z UCR (Under ColorRemoveal) (t.i. delna akromatska reprodukcija spreminjamo lahko kromatski del slike za nadaljnjo uporabo v sistemu EderMCS) Opcija dominant color -omogoča, da vsem trem kromatskim barvam prilagodimo izgled barvnega tona (nasičenost barve). EderMCS Programska oprema za izdelavo barvnih izvlečkov Modul EderMCS 4c + FixColors V njemu določimo vrsto dodatnih barv: sekundarne RGB (1 ali vse) eno izmed vmesnih barv (lahko jo izberemo samostojno ali skupaj z eno od sekundarnih barv) 65 66

34 EderMCS Programska oprema za izdelavo barvnih izvlečkov Modul EderMCS 4c + FreeColors V njemu svobodno določimo vrsto dodatnih barv - do tri dodatne barve in sicer po: 1 iz R, 1 iz G in 1 iz B področja Določimo jih v načinu CMYK. Komplementarne barve posameznemu področju so onemogočene za izbor (če določimo za izbor barvo v B delu je pri določanju barve Y onemogočena, ). Tonske vrednosti dveh kromatskih barv lahko znašajo med 0 in 100%, črne pa med 0 in 50%. EderMCS Način dela v sistemu Vhodna datoteka mora biti definirana v CMYK. To je lahko datoteka v formatu TIFF ali EPS, ki jo nato obdelamo z modulom 4c + GCR in izvedemo nastavitve. Sledi izbor in definiranje dodatnih procesnih barv v modulu 4c+FixColors ali 4c + FreeColors. Datoteka se pretvori v format DCS 2.0 in prenese v program za prelom strani

35 EderMCS Način dela v sistemu Datoteka CMYK v formatu TIFF ali EPS 4c + GCR EderMSC 4c + FixColors 4c + FreeColors IZDELAVA BARVNIH IZVLEČKOV Datoteka CMYK + v formatu DCS 2.0 Uporaba datoteke v programih za izdelavo preloma strani (Quark ) Način oz. kot rastriranja - EderMCS: Komplementarne barve delijo enak kot rastriranja. Problem nastopi pri večjem številu barv ali barvah, ki niso komplementarne z nobeno od CMYK -verjetnost močnega moireja. V takih primerih uporaba FM rastra. Priporoča se uporaba akromatske kompozicije. Pri uporabi EderMCS najboljše rezultate dosežemo, če uporabimo slike v obliki CMYK z max. deležem K to pravilo še posebej velja pri izdelavi barvnih izvlečkov s konvencionalnim rastriranjem. Če izdelamo barvne izvlečke v obliki CMYK+RGB, bo vsako polje v bitni sliki z max. GCR vsebovalo: 1 izmed CMY 1 izmed RGB in K

36 POSEBNOSTI PRI TISKU Hexachrome Priporoča se denzitometričnakontrola polnih polj (za O se uporabi enak filter kot za Y, za G pa enak filter kot za C). Denzitometrične vrednosti za vodenje tiska standardne vrednosti (Panton Hexachrome). Pantone Hexachrome Cyan Magenta Yellow Orange Green Black 1,60 1,50 0,90 1,45 1,45 1,75 MONITORJI primerni za prikaz Hexachrome reprodukcije Priporoča se uporaba monitorjev za prikaz HiFi barv. Npr.: CG220 LCD monitor omogoča prikaz barvnega območja, ki je blizu barvnemu območju AdobeRGB. D 71 72

37 Literatura Miklavčič M., Reprodukcija z razširjenim barvnim območjem, Ljubljana, 2001, 65 str. Field, Gary. G. Colorand Its Reproduction. GATFPress, Pitssburg, USA, 1999, str. 285 Brown Michelle. A. Hexachrome printing. Chicago Book Clinic, Special Edition, USA, ndex.php Klanjšek Gunde, M. Optika pigmentiranih premazov. V Interdisciplinarnost barve, 2. del, v aplikaciji. Uredila S. Jeler, M. Kumar. Maribor: društvo koloristov Slovenije, 2003, str Klanjšek Gunde, M. Svetloba in snov. V Interdisciplinarnost barve, 1. del, v znanosti. Uredila S. Jeler, M. Kumar. Maribor: društvo koloristov Slovenije, 2003, str ERNO UPORABO 73
