1 Zračne zavese ELiS A

2 Vsebina Splošno...3 Konstrukcija...4 Dimenzije...5 Tehnični podatki...5 Diagram hitrosti zračnega toka...6 Montaža...6 Regulacijski sistemi primerjava...7 Regulacijski sistemi TS control...7 Regulacijski sistemi T-box control...7 T-box control - funkcije...8 Programiranje BMS...9 Sistem FLOWAIR...1 Elementi regulacijskega sistema...11 Shema povezave TS control...12 Shema povezave T-box control...12 Tabele toplotnih moči ELiS A-W Tabele toplotnih moči ELiS A-W Tabele toplotnih moči ELiS A-W Tabele toplotnih moči ELiS A-E-1/15/2...14

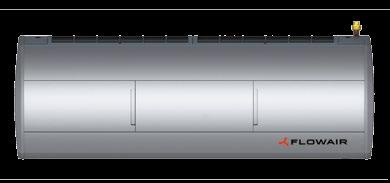

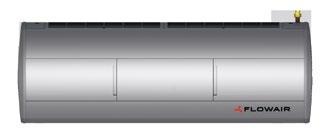

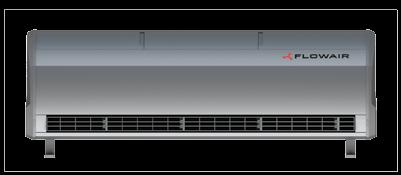

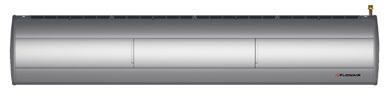

3 Splošne lastnosti Zračne zavese ELiS A Domet zračnega toka zavese, največ (1) [m] 3, Toplotna moč (2) [kw] 12,3 28, Pretok zraka [m 3 /h] Masa [kg] 18,4 39, Materiali jeklo+plastika Barva srebrna (RAL 96) / bela (RAL 91) (1) Vertikalni domet izotermnega zračnega toka pri omejitvi hitrosti nad 2 m/s (2) Za A-W med delovanjem s 3. stopnjo hitrosti, temperaturi vstopnega zraka 1 o C in temperaturnem režimu vode 9/7 o C Zračna zavesa ELiS A ustvarja učinkovito zračno prepreko za zaščito celotnega vhoda v stavbo. Zasnovana je tako, da nudi toplotno zaščito prostora s preprečitvijo vdora hladnega zraka pozimi in vročega zraka v klimatiziran prostor poleti. Učinkovito preprečuje vstopanje insektov in prahu v prostor. Zračne zavese ELiS A: so na voljo treh dolžin: 1 m, 1,5 m, 2 m so na voljo v treh verzijah: brez grelnega elementa (sobna temperatura) (N) z vodnim prenosnikom toplote (W) z električnimi grelniki (E) se vgradijo horizontalno A-N/W/E-1 OZNAKE ZRAČNIH ZAVES ELiS A A-W-1 A-N/W/E-15 A ELiS A, domet zavese 3 m N zavesa, brez prenosnika toplote (sobna temperatura) W zavesa z vodnim prenosnikom toplote E zavesa z električnimi grelniki A-N/W/E-2 1/15/2 dolžina izstopne reže za zrak 3

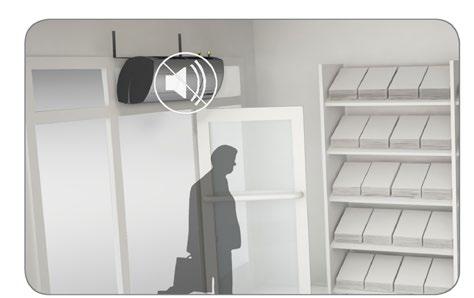

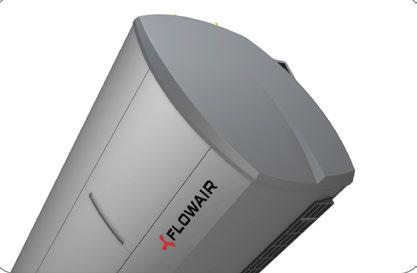

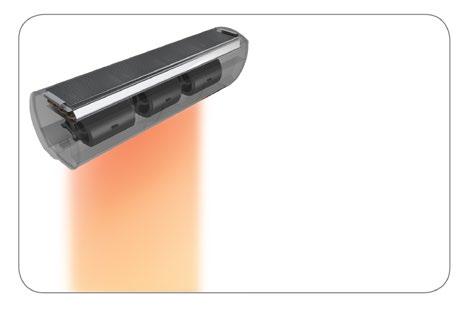

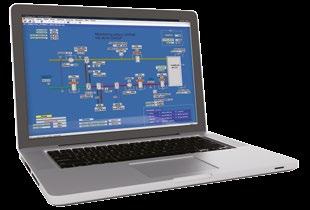

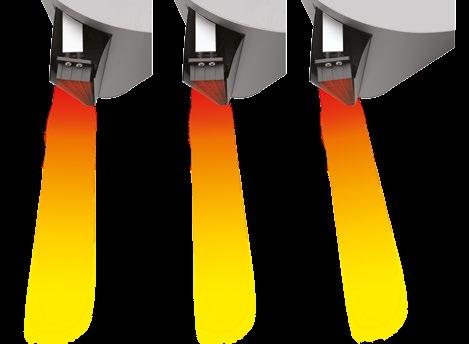

4 Konstrukcija NASTAVLJIV ZRAČNI TOK Nastavljiva šoba omogoča nastavitev pravilnega kota zračnega toka. GRELNI ELEMENTI Zračne zavese imajo lahko vgrajen vodni prenosnik toplote iz aluminijastih lopatic in bakrenih cevi. TIHI VENTILATORJI Radialni ventilatorji s tihim delovanjem in majhno porabo električne energije so vgrajeni v ohišje iz lahkega in trajnega materiala. REGULACIJSKI SISTEM BMS Napreden regulacijski sistem omogoča verižno povezovanje naprav in preprosto upravljanje BMS. SODOBNO OBLIKOVANJE Za sodobno obliko naprave je poskrbela izkušena ekipa industrijskih oblikovalcev. 4

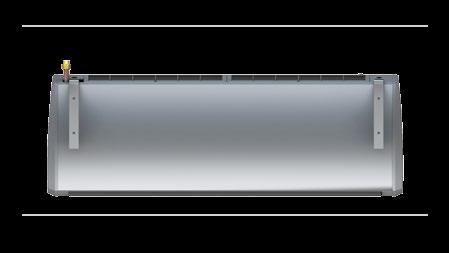

5 Dimenzije A-N/W/E-1 A-N/W/E-15 A-N/W/E Tehnični podatki Ventilator A-N-1 A-W-1 A-E-1 A-N-15 A-W-15 A-E-15 A-N-2 A-W-2 A-E-2 2 x radialni z dvojnim vstopom zraka, enofazni, izmenični 3 x radialni z dvojnim vstopom zraka, enofazni, izmenični (1) Nivo zvočnega tlaka izmerjen v prostoru s srednjo zvočno vpojnostjo prostornine 5 m 3 na oddaljenosti 3 m od naprave (2) Vertikalno območje izotermnega toka pri hitrosti nad 2 m/s (3) Delovanje na 3. stopnji hitrosti, pri temperaturi vstopnega zraka 1 o C, za A-W pri temperaturi dovodne/povratne vode 9/7 o C 4 x radialni z dvojnim vstopom zraka, enofazni, izmenični Največji pretok zraka zavese[m 3 /h] Električno napajanje ventilatorjev [V/Hz] 23/5 Največji električni tok za ventilatorje [A],72 1,1 1,45 Električna moč ventilatorjev [kw],17,25,34 IP 21 Nivo zvočnega tlaka (1), največ [db(a)] Domet zračnega toka (2), največ [m] 3 A-N/W/E-1 A-N/W/E-15 A-N/W/E-2 Regulacija ventilatorjev I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja Vrtljaji ventilatorjev [1/min] Pretok zraka [m 3 /h] Električni tok skozi ventilator [A],54,7,72,81 1,5 1,8 1,29 1,34 1,45 Moč ventilatorja [W] Nivo zvočnega tlaka (1) [db(a)] A-W-1 A-W-15 A-W-2 Prenosnik toplote Cu Al, enoredni Toplotna moč (3) [kw] 17, Dobitek temperature zraka (ΔT) (3) [ C] Tlak vode, največ [MPa] 1,6 Temperatura vode, največ [ C] 95 Priključki [ ] ½ A-E-1 A-E-15 A-E-2 Vir toplote 2 x PTC grelna plošča 3 x PTC grelna plošča 4 x PTC grelna plošča Električno napajanje [V/Hz] 3x4/5 Nominalni električni tok (3) [A] 1, 15,5 21,5 Moč električnih grelnikov (3) [kw] 7, 1,7 15, Dobitek temperature zraka skozi zaveso (ΔT) (3) [ C] A-N-1 A-W-1 A-E-1 A-N-15 A-W-15 A-E-15 A-N-2 A-W-2 A-E-2 Masa naprave [kg] 18,4 2,9 21,4 25,3 28,3 28,5 33,6 37,1 39, Masa naprave, napolnjene z vodo [kg] 22,3 29,6 38,8 5

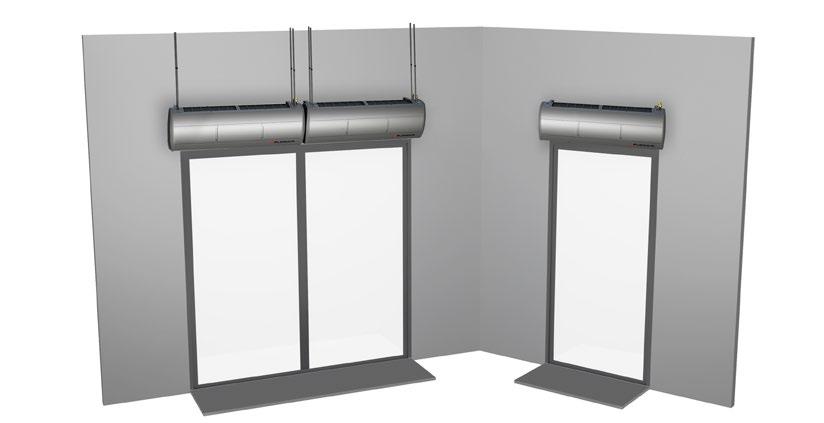

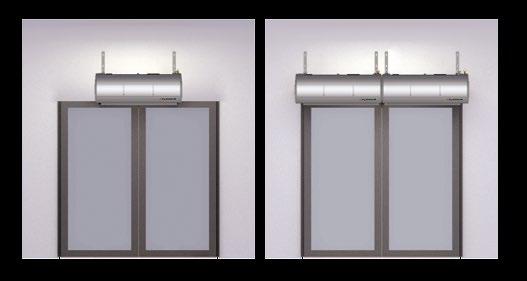

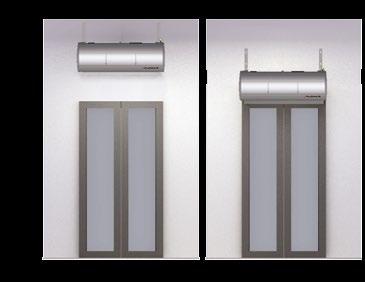

6 Diagram hitrosti zraka 8, 7, hitrost zraka [m/s] 6, 5, 4, 3, 2, 1,,,5 1 1,5 2 2,5 3 3,5 Oddaljenost od izstopne reže [m] Dovoljena največja višina namestitve zračne zavese serije ELiS A je pogojena z vertikalnim dometom zračnega toka. Priporočena višina za zračno zaveso ELiS A je največ 3 m. 1. stopnja 2. stopnja 3. stopnja Montaža Dva načina montaže nosilca Zavese ELiS so standardno pripravljene za montažo na navojne palice. ali najm.,2 m max. 3 m Pravilna montaža Za pravilno delovanje naprave je ključnega pomena, da ustvarja učinkovito prepreko čez celotno odprtino vrat/vhoda. Zračne zavese ELiS A lahko verižno spajamo. 6

7 Regulacijski sistemi primerjava TS control T-box control Možnosti regulacije Ročna 3 stopenjska regulacija hitrosti zraka Načini Ogrevanje / Ventilacija Delovanje glede na senzor vrat in temperaturo Tedenska programska ura BMS Zakasnitev izklopa delovanja zavese Minimalna hitrost v pripravljenosti Združljivost s sistemom FLOWAIR SYSTEM Največ priključenih enot S krmilnikom 5 31 Tip krmilnika TS 3-stopenjski regulator hitrosti s termostatom T-box inteligenten regulator z zaslonom na dotik Tip ventilatorja Izmenični standardni 3 stopenjski ventilator TS control T-box control TS T-box Zračna zavesa ELiS A je opremljena z regulacijskim sistemom, ki omogoča priključitev: Senzorja vrat DCm/DCe, TS 3-stopenjskega regulatorja hitrosti ventilatorja s termostatom. Krmilnik omogoča izbiro dveh načinov delovanja: Konfiguracija 1 zavesa deluje, kadar prejme signal iz senzorja vrat ali iz 3-stopenjskega regulatorja hitrosti s termosttaom. Konfiguracija 2 - zavesa deluje, kadar prejme signal iz senzorja vrat, 3-stopenjski regulator hitrosti s termostatom pa uravnava hitrost ventilatorjev in vklop gretja. VERIŽENJE ZAVES: Krmilni sistem je pripravljen za verižno povezovanje zaves in lahko krmili do 5 naprav z le enim TS regulatorjem. BMS: Krmilni sistem je mogoče priključiti k centralnemu sistemu za upravljanje naprav BMS - intelligent building management system. Ta rešitev omogoča nalaganje in shranjevanje parametrov delovanja zavese (npr. Hitrost ventilatorja). Zračna zavesa ELiS A je opremljena z regulacijskim sistemom, ki omogoča priključitev: Senzorja vrat DCm/DCe, Inteligentnega regulatorja T-box z zaslonom na dotik. Krmilnik omogoča izbiro dveh načinov delovanja: Konfiguracija 1 - zavesa deluje, kadar prejme signal iz senzorja vrat ali iz regulatorja T-box. Konfiguracija 2 - zavesa deluje, kadar prejme signal iz senzorja vrat, T-box pa uravnava hitrost ventilatorjev in vklop gretja. Dodatno je v obeh konfiguracijah mogoče izbrati stanje pripravljenosti ventilatorjev, zakasnitev izklopa zavese in signal za gretje. VERIŽENJE ZAVES: Krmilni sistem je pripravljen za verižno povezovanje zaves in lahko krmili do 31 naprav z le enim T-box regulatorjem. BMS: Krmilnik T-box je mogoče priključiti k centralnemu sistemu za upravljanje naprav BMS - intelligent building management system. Rešitev omogoča upravljanje vseh naprav, ki komunicirajo z regulatorjem T-box. 7

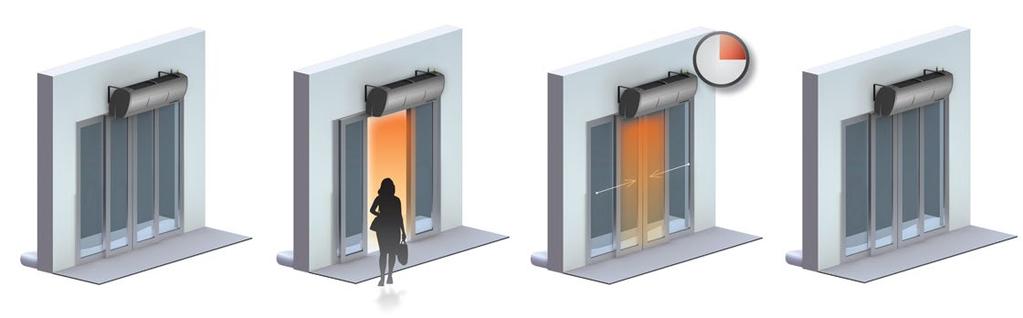

8 Regulator T-box control funkcije Hitrost v stanju pripravljenosti Kadar so vrata zaprta, delujejo ventilatorji z zmanjšano hitrostjo. Ta rešitev zmanjša zakasnitev pri ustvarjanju zračne prepreke, ki je posledica časa, potrebnega za vključitev ventilatorjev. A) Vrata so zaprta ventilatorji delujejo z najmanjšo hitrostjo. B) Vrata se odpirajo hitrost ventilatorjev se povečuje. C) Vrata se zapirajo ventilatorji še vedno delujejo z povečano hitrostjo. D) Vrata so zaprta ventilatorji zopet delujejo z najmanjšo hitrostjo. Zakasnitev izklopa zavese Če se vrata v stavbi pogosto odpirajo in zapirajo, je mogoče nastaviti zakasnitev izklopa zavese. Ko se vrata zaprejo, se delovanje zavese izključi šele po nastavljenem času. Če se vrata v kratkem spet odprejo, ventilatorjev ni treba ponovno zaganjati, ker že delujejo. Ta rešitev povečuje trajnost sestavnih delov in učinkovitost zračne prepreke. A) Vrata so zaprta ventilatorji ne delujejo. B) Vrata se odpirajo ventilatorji delujejo s hitrostjo, izbrano na krmilniku. C) Vrata so zaprta ventilatorji še delujejo za čas zakasnitve izklopa, ki ga izbere uporabnik. Po tem času ventilatorji ne delujejo, ali delujejo z najmanjšo hitrostjo. D) Vrata so zaprta ventilatorji se bodo izključili po času zakasnitve za izklop ventilatorjev. 8

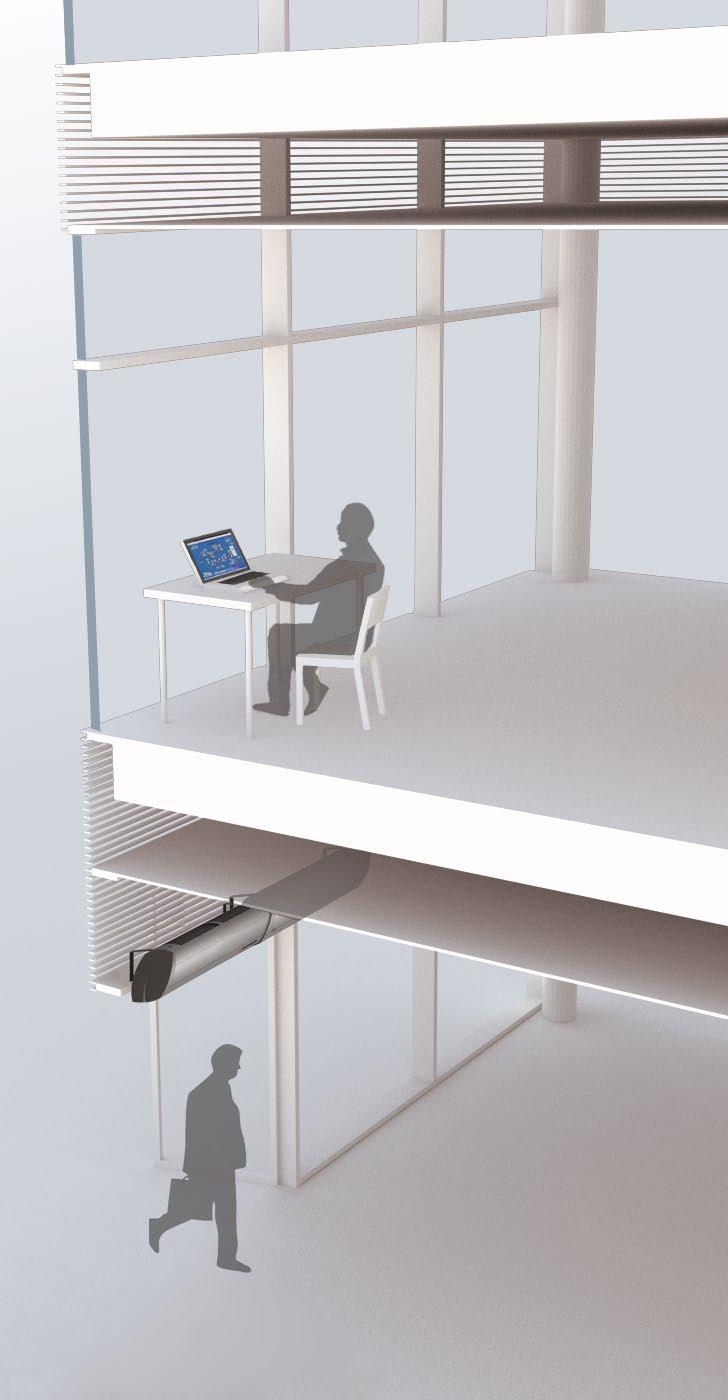

9 Programiranje BMS Verzija 1 Če naprave krmilimo z regulatorjem T-box z enim naslovom v BMS, je mogoče neodvisno krmiliti do 31 naprav. Komunikacijski parametri: Naziv Opis Fizični nosilec RS485 Protokol MODBUS-RTU Hitrost prenosa 96, 192, 384, 576 ali 1152 [bps] Pariteta Parno Število podatkovnih bitov 8 Končni biti 1 Verzija 2 Zračne zavese ELiS A so opremljene z regulacijskim sistemom, ki je združljiv z BMS. Mogoče je nastaviti do 31 naslovov. Z nastavitvijo naslovov za vsako enoto je mogoče ločeno neodvisno nalaganje in shranjevanje parametrov za vsako napravo. Komunikacijski parametri: Naziv Opis Fizični nosilec RS485 Protokol MODBUS-RTU Hitrost prenosa 384 [bps] Pariteta Parno Število podatkovnih bitov 8 Končni biti 1 9

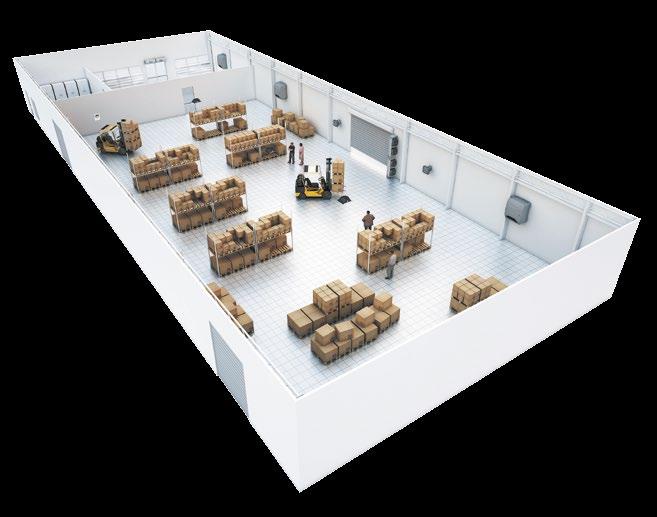

10 Sistem FLOWAIR FLOWAIR System je celovita ponudba naprav za ogrevanje in prezračevanje, krmiljenih z enim krmilnikom T-box, kar omogoča upravljanje vseh priključenih naprav z enega mesta. ELiS DUO kombinirane enote zavesa-grelnik LEO ventilacijski grelniki ELiS zračne zavese Integracija in regulacija vseh naprav z le enim krmilnikom T-box T-box inteligenten krmilnik z zaslonom na dotik OXeN brezkanalno prezračevanje z rekuperacijo toplote LEO D razslojevalnik zraka 1

11 Elementi regulacijskega sistema Kategorija Ime Slika Tehnični podatki Krmilnik Inteligentni regulator T-box z zaslonom na dotik TS 3-stopenjski regulator hitrosti ventilatorja s termostatom Stopnja zaščitenosti: IP 2 Električno napajanje: 24 VDC Območje temperature za delovanje: C Območje nastavitve temperature: o C Stopnja zaščitenosti: IP3 Območje regulacije temperature: C Območje temperature za delovanje: +4 o C Obremenitev kontaktov: induktivno 5 A, uporovno 6 A Senzor vrat Senzor vrat DCe magnetni senzor vrat DCm mehanski senzor vrat Območje temperature za delovanje: C Stopnja zaščitenosti: IP64 Material: plastika Dolžina povezovalnega kabla: 2 m Mostički: NC Uporovna obremenitev kontaktov:,5 A Napetost kontaktov, največ: 175 V= Razmik kontaktov, največ: 8 mm Območje temperature za delovanje: C Stopnja zaščitenosti: IP65 Material: plastika Dolžina povezovalnega kabla: brez Mostički: 1xNS in 1xNR Induktivna obremenitev kontaktov: 3 A Napetost kontaktov, največ: 3 V~ ali 25 V= Ventili s pogonom Ventili s pogonom SRQ2d 2-potni ventil 1/2 s pogonom SRQ3d 3-potni ventil 1/2 s pogonom Stopnja zaščitenosti: IP2 Električno napajanje: 2 24 V 5/6 Hz Najvišja temperatura vode: +93 C Največji tlak vode: 1,6 MPa Pretok vode: 3, m 3 /h Montaža: v odvodno cev Čas odpiranja/zapiranja: 18s/5s Dimenzije (VxŠxG): 18x86x66 mm Stopnja zaščitenosti:ip2 Električno napajanje: 2 24 V 5/6 Hz Najvišja temperatura vode: +93 C Največji tlak vode: 2 MPa Pretok vode: 3,4 m 3 /h Montaža: v dovodno cev Čas odpiranja/zapiranja: 18s/5s Dimenzije (VxŠxG): 118x86x66 mm 11

12 Sheme povezave TS control Regulacija s senzorjem vrat DCe ali DCm in 3-stopenjskim regulatorjem hitrosti s termostatom TS. TS DCe DCm SRQ SRQ or najm. najm. najm. 5,5 mm 2 2,5 mm 2 3,5 mm 2 najm. 5 4, mm 2 3x4 V/5 Hz ELiS A-E največ 5 enot ELiS A električno napajanje najm. 3 1, mm 2 23 V/5 Hz ELiS A-N/W SRQ električno napajanje električno napajanje T-box control Regulacija s senzorjem vrat DCe ali DCm in krmilnikom T-box. T-box DCe DCm SRQ SRQ or najm. 2,5 mm 2 najm. 3,5 mm 2 LIYCY najm. 4x,5 mm 2 Zavit par žic A in B, največ 5 m najm. 5 4, mm 2 3x4 V/5 Hz ELiS A-E najm. 3 1, mm 2 23 V/5 Hz ELiS A-N/W električno napajanje električno napajanje NAJVEČ 31 s sistemom FLOWAIR SYSTEM združljivih naprav SRQ električno napajanje 12

13 Toplotne moči ELiS A z vodnim prenosnikom toplote ELiS A-W-1 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1/Tw2 = 9/7 o C Tw1/Tw2 = 8/6 o C 14,4/17,7/21, 637/781/927 4,4/6,4/8,8 47/43/39 12,4/15,2/18, 545/668/793 3,4/5,/6,8 4/37/ / 13,3/16,4/19,4 588/721/857 3,8/5,5/7,6 49/45/41 11,3/13,9/16,5 497/61/724 2,9/4,2/5,7 43/39/ / 12,3/15,/17,9 541/663/788 3,3/4,8/6,5 51/47/44 1,3/12,6/15, 451/553/657 2,4/3,5/4,8 45/41/ ,2/13,7/16,3 494/66/721 2,8/4,/5,5 53/5/47 9,2/11,3/13,5 45/497/591 2,/2,9/4, 47/44/41 2 1,2/12,5/14,8 448/55/654 2,3/3,4/4,6 55/52/49 8,2/1,1/12, 36/442/526 1,6/2,4/3,2 49/46/44 Tw1/Tw2 = 7/5 o C Tw1/Tw2 = 7/4 o C 1,4/12,7/15,1 453/555/659 2,5/3,7/5, 34/31/28 8,6/1,5/12,5 249/36/363,9/1,3/1,7 28/25/ / 9,3/11,4/13,5 47/498/592 2,1/3,/4,1 36/33/3 7,5/9,2/1,9 218/268/319,7/1,/1,4 3/28/ / 8,3/1,1/12, 361/443/526 1,7/2,4/3,3 38/35/33 6,4/7,9/9,4 186/23/274,5/,8/1,1 31/3/ ,2/8,9/1,5 316/388/461 1,3/1,9/2,6 4/37/35 5,2/6,6/7,9 153/191/229,4/,6/,8 33/32/3 2 6,2/7,6/9,1 271/334/397 1,/1,5/2, 42/4/38 3,9/5,1/6,3 114/15/182,2/,4/,5 34/33/32 Tw1/Tw2 = 6/4 o C Tw1/Tw2 = 5/4 o C 8,3/1,1/12, 36/442/525 1,8/2,5/3,4 27/24/22 8,/9,8/11,6 693/85/11 5,8/8,3/11,4 26/24/ / 7,2/8,9/1,5 315/386/459 1,4/2,/2,7 29/27/25 6,9/8,5/1,1 63/74/88 4,5/6,5/8,9 28/26/ / 6,2/7,6/9, 269/331/394 1,/1,5/2, 31/29/27 5,9/7,3/8,6 515/633/752 3,4/4,9/6,7 3/28/ ,1/6,3/7,5 224/276/329,8/1,1/1,5 33/31/3 4,9/6,1/7,2 428/526/626 2,4/3,5/4,8 32/3/29 2 4,1/5,1/6,1 177/22/264,5/,7/1, 34/33/32 3,9/4,9/5,8 343/422/52 1,6/2,4/3,2 34/32/31 ELiS A-W-15 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1/Tw2 = 9/7 o C Tw1/Tw2 = 8/6 o C 17,9/2,7/22,9 791/914/111 5,3/6,9/8,3 32/29/27 15,3/17,7/19,6 672/777/861 4/5,6/6,3 27/25/ / 16,8/19,4/21,4 74/855/946 4,7/6,1/7,4 35/32/3 14,1/16,3/18,1 621/718/795 3,5/4,5/5,5 3/28/ / 15,6/18/2 688/795/881 4,1/5,3/6,5 38/35/34 13/15/16,6 569/658/728 3/3,9/4,7 33/31/ ,4/16,7/18,5 636/735/814 3,5/4,6/5,6 41/38/37 11,8/13,6/15 517/597/661 2,5/3,2/3,9 36/34/ ,2/15,3/17 584/674/748 3/3,9/4,8 43/41/4 1,6/12,2/13,5 464/532/593 2/2,7/3,2 39/37/36 Tw1/Tw2 = 7/5 o C Tw1/Tw2 = 7/4 o C 12,7/14,6/16,2 554/64/79 2,9/3,8/4,6 23/21/19 1,1/11,7/12,9 294/34/377,9/1,2/1,5 18/16/ / 11,5/13,3/14,7 52/58/643 2,4/3,2/3,8 26/24/22 8,8/1/11,4 257/299/331,7/1/1,2 21/19/ / 1,3/11,9/13,2 45/52/576 2/2,6/3,1 28/27/26 7,6/8,8/9,8 22/256/284,6/,7/,9 23/22/ ,1/1,5/11,6 397/459/58 1,6/2,1/2,5 31/3/29 6,2/7,2/8,1 179/211/235,4/,5/,6 26/25/24 2 7,84/9,1/1 343/397/439 1,2/1,6/1,9 34/33/32 2,9/5,5/6,2 83/16/181,1/,3/,4 25/28/27 Tw1/Tw2 = 6/4 o C Tw1/Tw2 = 5/4 o C 1/11,5/12,8 434/52/556 1,9/2,5/3 18/16/15 1/11/12,6 857/992/199 6,8/8,9/1,7 18/16/ / 9/1,1/11,2 381/441/489 1,5/2/2,4 21/19/18 8,7/1/11,1 754/872/967 5,4/7/8,5 21/19/ / 7,5/8,7/9,7 328/38/421 1,2/1,5/1,8 23/22/21 7,5/8,6/9,6 649/751/832 4/5,3/6,4 23/22/ ,3/7,3/8 273/316/351,8/1,1/1,3 26/25/24 6,3/7,2/8 543/629/696 3/3,9/4,7 26/25/24 2 4,9/5,7/6,4 214/25/279,6/,7/,9 29/28/27 5/5,8/6,4 436/54/559 2/2,6/3,1 29/28/28 Glede doseganja operativnih parametrov pri drugačnih temperaturnih režimih vode pokličite prodajni oddelek. PT toplotna moč Tp1 temperatura vstopnega zraka Tp2 temperatura izstopnega zraka Tw1 temperatura vstopne vode Tw2 temperatura izstopne vode Qw pretok vode skozi prenosnik toplote Δpw padec tlaka vode skozi prenosnik toplote Tp1 Tp2 13

14 Toplotne moči ELiS A z vodnim prenosnikom toplote ELiS A-W-2 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1/Tw2 = 9/7 o C Tw1/Tw2 = 8/6 o C 25,7/29/32,2 1135/1271/ /14,5/18 32/29/27 22/24,7/27,6 97/186/1212 9/11,1/13,6 27/25/ / 24/27/3 163/1191/1329 1,4/13/16 35/32/3 2,4/22,9/25,5 898/16/1122 7,8/9,7/11,8 3/28/ / 22,5/25,1/28 992/111/124 9,2/11,3/14 38/36/34 18,8/21/23,5 825/924/131 6,7/8,3/1,1 33/31/ ,8/23,3/26 918/127/1147 7,9/9,8/12 4/38/37 17,1/19,1/21,4 751/841/939 5,7/7/8,5 36/34/ /21,4/24 844/945/154 6,8/8,4/1,3 43/42/4 15,4/17,3/19,2 677/758/845 4,7/5,8/7 39/37/36 Tw1/Tw2 = 7/5 o C Tw1/Tw2 = 7/4 o C 18,4/2,6/23 85/92/17 6,6/8,1/1 23/21/2 15,2/17/1,49 443/496/554 2,3/2,8/3,4 19/17/ / 16,8/18,8/21 733/821/916 5,6/6,9/8,4 26/24/23 13,5/15,1/16,9 394/441/492 1,8/2,3/2,8 22/2/ / 15,1/16,9/18,9 66/739/824 4,6/5,7/6,9 29/27/26 11,8/13,2/14,7 343/384/429 1,4/1,8/2,2 24/23/ ,4/15/16,7 586/655/731 3,7/4,6/5,6 31/3/29 1/11,2/12,5 291/326/364 1,1/1,3/1,6 27/26/ ,7/13/14,6 51/571/637 2,9/3,5/4,3 34/33/32 8,1/9,1/1,2 237/266/297,7/,9/1,1 3/29/28 Tw1/Tw2 = 6/4 o C Tw1/Tw2 = 5/4 o C 14,7/16,5/18,4 641/717/81 4,5/5,5/6,7 18/17/16 14,2/16/17,8 1237/1386/ ,2/18,8/23 18/16/ / 13/14,6/16,3 568/636/79 3,6/4,5/5,4 21/2/19 12,5/14/15,7 192/1223/ ,1/14,9/18,3 2/19/ / 11,3/12,7/14,1 493/552/616 2,8/3,5/4,2 24/23/22 1,9/12,2/13,6 945/159/1182 9,3/11,5/14 23/22/ ,6/11/12 418/468/522 2/2,6/3,1 27/26/25 9,2/1,3/11,5 797/892/996 6,8/8,4/1,3 26/25/24 2 7,8/8,7/9,8 34/381/425 1,4/1,8/2,2 3/29/28 7,4/8,3/9,3 646/724/88 4,7/5,7/7 29/28/27 Glede doseganja operativnih parametrov pri drugačnih temperaturnih režimih vode pokličite prodajni oddelek. PT toplotna moč Tp1 temperatura vstopnega zraka Tp2 temperatura izstopnega zraka Tw1 temperatura vstopne vode Tw2 temperatura izstopne vode Qw pretok vode skozi prenosnik toplote Δpw padec tlaka vode skozi prenosnik toplote Tp1 Tp2 ELiS A z električnim grelnikom A-E-1 A-E-15 A-E-2 1. stopnja 2. stopnja 3. stopnja 1. stopnja 2. stopnja 3. stopnja 1. stopnja 2. stopnja 3. stopnja Električno napajanje [V/Hz] 3x4/5 Električni tok skozi napravo (1) [A] 9,5 9,8 1 14,8 15,2 15,5 2,7 21,2 21,5 Toplotna moč (1) [kw] 6,6 6,8 7 1,2 1,5 1,7 14,4 14,7 15 Dobitek temperature zraka skozi zaveso (ΔT) (1) [ C] (1) Pri temperaturi vstopnega zraka 1 o C 14
