Zračne zavese ELiS T

Transcript

1 Zračne zavese ELiS T

2 Vsebina Splošno...3 Konstrukcija...4 Dimenzije...5 Tehnični podatki...5 Diagram hitrosti zračnega toka...6 Montaža...7 Regulacijski sistemi primerjava...8 Regulacijski sistemi TS control...8 Regulacijski sistemi T-box control...8 Programiranje BMS...9 Sistem FLOWAIR...1 Elementi regulacijskega sistema...11 Shema povezave - TS control...12 Shema povezave - T-box control...12 Tabele toplotnih moči ELiS T-W Tabele toplotnih moči ELiS T-W Tabele toplotnih moči ELiS T-W Tabele toplotnih moči ELiS T-E-1/15/

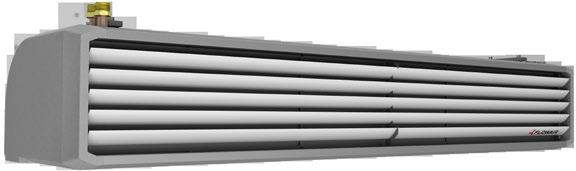

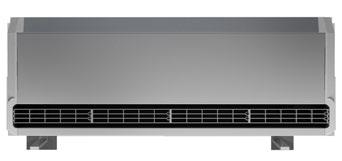

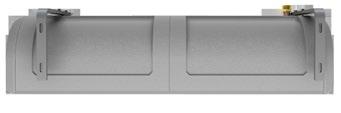

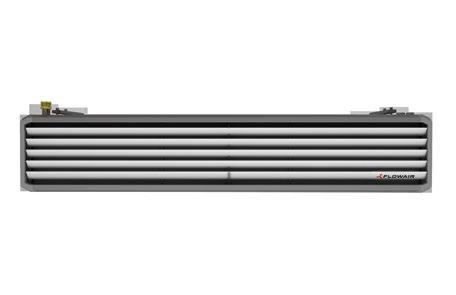

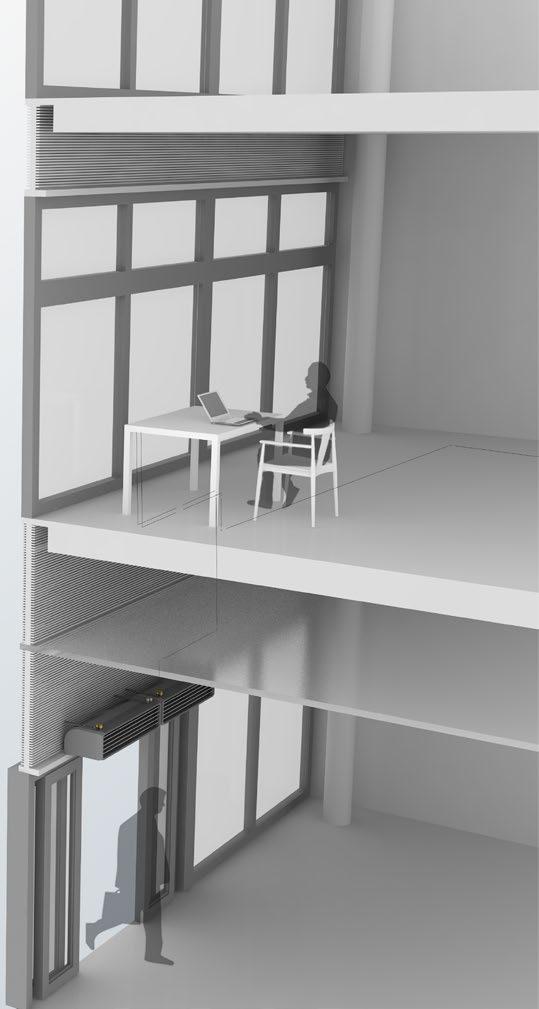

3 Splošne lastnosti Zračne zavese ELiS T Domet zračnega toka zavese, največ (1) [m] 4 Toplotna moč (2) [kw] 1,1 27,4 Pretok zraka [m 3 /h] Masa [kg] 2,7 37 Materiali jeklo+plastika, EPP, aluminij Barva siva (3) (1) Vertikalni domet iozotrmnega zračnega toka pri omejitvi hitrosti nad 2 m/s (2) Za A-W med delovanjem s 3. stopnjo hitrosti, temperaturi vstopnega zraka 1 o C pri temperaturnem režimu vode 9/7 o C (3) Podobna kot RAL 97 Zračna zavesa ELiST ustvarja toplotno zaščito prostora. Ustvarja zračno prepreko čez celo površino vrat. Preprečuje vdiranje hladnega zraka pozimi in vročega zraka v klimatiziran prostor poleti. Učinkovito preprečuje vstopanje insektov in prahu v prostor. Zračne zavese ELiST: so na voljo treh dolžin: 1 m, 1,5 m, 2 m so na voljo v treh verzijah: brez grelnega elementa (sobna temperatura) (N) z vodnim prenosnikom toplote (W) z električnimi grelniki (E) se vgradijo horizontalno ali vertikalno. T-N/W/E-1 OZNAKE ZRAČNIH ZAVES ELiS T T-W-1 T-N/W/E-15 T ELiS T, domet zavese 4 m N zavesa, brez prenosnika toplote (sobna temperatura) W zavesa z vodnim prenosnikom toplote E zavesa z električnimi grelniki T-N/W/E-2 1/15/2 dolžina izstopne reže za zrak 3

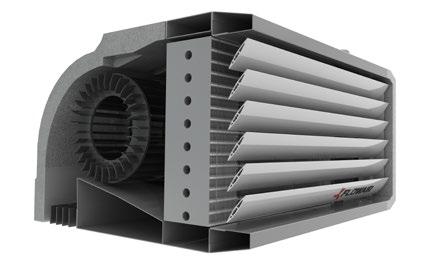

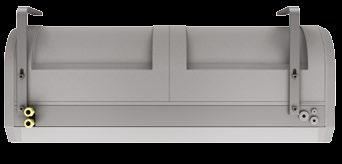

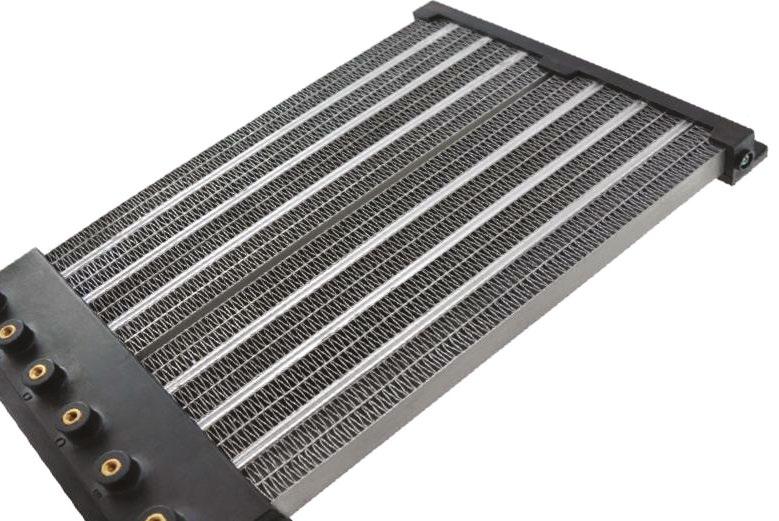

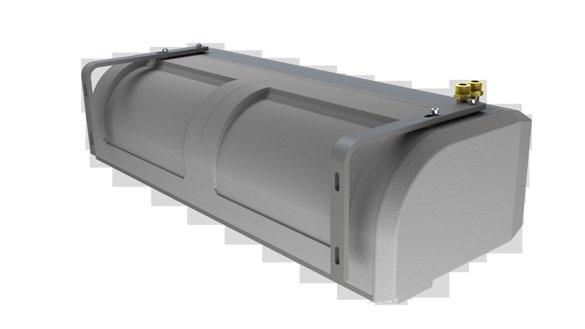

4 Konstrukcija PREPROSTA KONSTRUKCIJA Preprosta in lahka konstrukcija zahvaljujoč kombinaciji kovinskih in plastičnih elementov. REGULACIJSKI SISTEM Z BMS Zunanji regulacijski modul omogoča priključitev naprave k BMS intelligent building management system. DIAGONALNI VENTILATOR Visoka učinkovitost zaves zahvaljujoč motorju, ki poganja komplet diagonalnih rotorjev. ŠIROKA PALETA MODELOV Zračne zavese z vodnim prenosnikom toplote, z električnimi grelniki in brez grelnih elementov (sobna temperatura) so na voljo treh dolžin - 1 m, 1,5 m in 2 m. Možnost horizontalne in vertikalne montaže zaves. GRELNI ELEMENTI Zračne zavese so lahko opremljene s PTC električnimi grelnimi elementi li z vodnim prenosnikom toplote iz bakrenih cevi in aluminijastih lopatic. 4

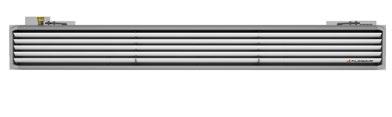

5 Dimenzije T-N/W/E-1 T-N/W/E-15 T-N/W/E Tehnični podatki T-N-1 T-W-1 T-E-1 T-N-15 T-W-15 T-E-15 T-N-2 T-W-2 T-E-2 Ventilator Motor z diagonalnim rotorjem Največji pretok zraka zavese[m 3 /h] Električno napajanje ventilatorjev [V/Hz] 23/5 23/5 3x4/5 23/5 23/5 3x4/5 23/5 23/5 3x4/5 Največji električni tok za ventilatorje [A] 1,8 1,7 1,9 1,8 2,1 2 Električna moč ventilatorjev [kw],39,38,42,4,46,44 IP 21 Nivo zvočnega tlaka (1), največ [db(a)] Domet zračnega toka (2), največ [m] 4 T-W/E-1 T-W/E-15 T-W/E-2 Regulacija ventilatorjev I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja Pretok zraka [m 3 /h] Električni tok ventilatorjev [A] 1,3 1,5 1,7 1,4 1,6 1,8 1,5 1,7 2 Električna moč ventilatorjev [kw],29,33,38,3,35,4,33,38,44 Nivo zvočnega tlaka (1) [db(a)] T-N-1 T-N-15 T-N-2 Regulacija ventilatorjev I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja I.stopnja II.stopnja III.stopnja Pretok zraka [m 3 /h] Električni tok ventilatorjev [A] 1,4 16 1,8 1,5 1,7 1,9 1,6 1,8 2,1 Električna moč ventilatorjev [kw],31,35,39,33,38,42,35,4,46 Nivo zvočnega tlaka (1) [db(a)] T-W-1 T-W-15 T-W-2 Prenosnik toplote Cu Al, enoredni Toplotna moč (3) [kw] 11,1 2 27,4 Dobitek temperature zraka skozi zaveso (ΔT) (3) [ C] Tlak na strani vode, največ [MPa] 1,6 Temperatura ogrevalne vode, največ [ C] 95 Priključek [ ] ½ T-E-1 T-E-15 T-E-2 Vir toplote 2 x PTC grelni element 3 x PTC grelni element 4 x PTC grelni element Električno napajanje [V/Hz] 3x4/5 Nominalni električni tok (3) [A] 11 16,6 22,4 Toplotna moč (3) [kw] 7,5 11,5 15,5 Dobitek temperature zraka skozi zaveso (ΔT) (3) [ C] T-N-1 T-W-1 T-E-1 T-N-15 T-W-15 T-E-15 T-N-2 T-W-2 T-E-2 Masa naprave [kg] 2,7 22, ,5 31,5 31,5 34,3 37 Masa naprave, napolnjene z vodo [kg] 22,9 3,7 35,9 (1) Nivo zvočnega tlaka izmerjen na optimalni višini montaže, na drugi stopnji moči, v prostoru s srednjo zvočno vpojnostjo prostornine 5 m 3 na oddaljenosti 3 m od naprave (2) Vertikalno območje izotermnega toka pri omejitvi hitrosti nad 2 m/s (3) Delovanje s 3. stopnjo hitrosti, pri temperaturi vstopnega zraka 1 o C, za T-W pri temperaturi dovodne/povratne vode 9/7 o C 5

6 Diagram hitrosti zraka T-W-1; T-E-1 T-N-1 1, 8, 12, 1, hitrost zraka [m/s] 6, 4, 2, hitrost zraka [m/s] 8, 6, 4, 2,, Oddaljenost od izstopne reže [m], Oddaljenost od izstopne reže [m] T-W-15; T-E-15 T-N-15 1, 8, 12, 1, hitrost zraka [m/s] 6, 4, hitrost zraka [m/s] 8, 6, 4, 2, 2,, , Oddaljenost od izstopne reže [m] Oddaljenost od izstopne reže [m] T-W-2; B-E-2 T-N-2 1, 8, 12, 1, hitrost zraka [m/s] 6, 4, 2, hitrost zraka [m/s] 8, 6, 4, 2,, , Oddaljenost od izstopne reže [m] Oddaljenost od izstopne reže [m] 1. stopnja 2. stopnja 3. stopnja 6

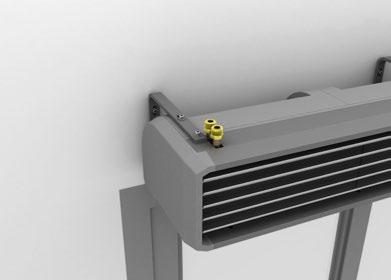

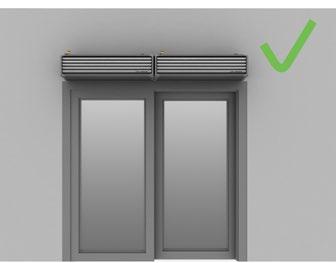

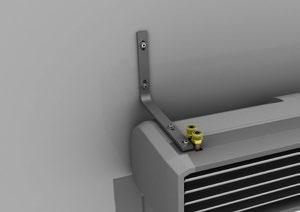

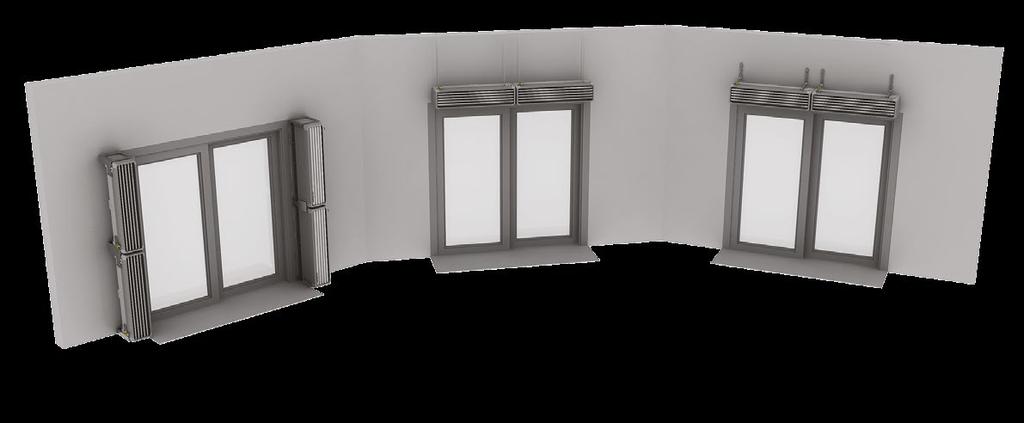

7 Montaža Možnost vertikalne montaže zračne zavese ELiS T z nosilci. Za odzračevanje zavese, ki je nameščena na levi strani vratne odprtine, uporabite odzračevalni ventil na kolektorju ob sklopu priključkov na vrhu zavese. Zračne zavese ELiS T so opremljene z nosilci za montažo z navojnimi palicami. ali Montažni nosilec (dodatna oprema) omogoča preprosto in hitro montažo zračne zavese ob steno na dva načina. najm.,2 m največ 6 m največ 4 m Pravilna montaža Pogoj za pravilno delovanje naprav je zagotavljanje zračne prepreke po celotni površini vratne odprtine. Zavese ELiS T so prilagojene za verižno povezovanje, za pokrivanje vratnih odprtin večjih širin. Nepravilna montaža lahko povzroči občutne izgube toplote pozimi in vdiranje vročega zraka v klimatiziran prostor poleti. 7

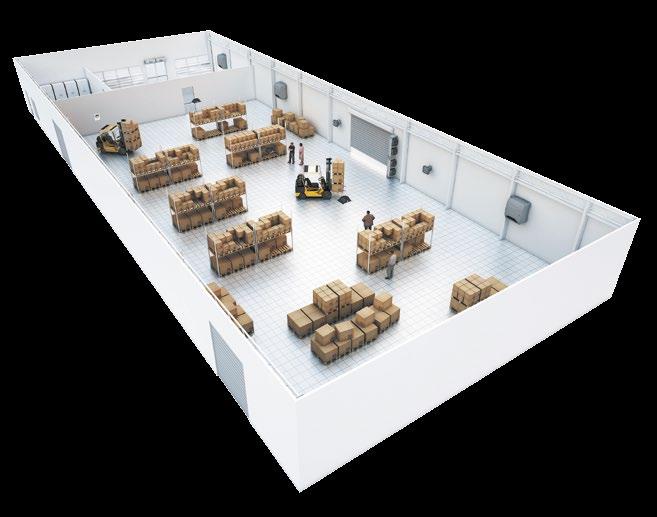

8 Regulacijski sistemi primerjava TS control T-box control Možnosti regulacije Ročna 3 stopenjska regulacija hitrosti zraka Načini Ogrevanje / Ventilacija Delovanje glede na senzor vrat in temperaturo Tedenska programska ura BMS Zakasnitev izklopa delovanja zavese Minimalna hitrost v pripravljenosti Združljivost s sistemom FLOWAIR SYSTEM Največ priključenih enot S krmilnikom 2 31 Tip krmilnika TS 3-stopenjski regulator hitrosti s termostatom T-box inteligenten regulator z zaslonom na dotik Tip ventilatorja Izmenični standardni 3 stopenjski ventilator Regulacija TS Regulacija T-box TS T-box Zračna zavesa ELiS T je opremljena s sistemom za upravljanje, ki omogoča priključiti: Stikalo vrat DCm/DCet, 3 stopenjski regulator hitrosti ventilatorjev s termostatom TS. Sistem za upravljanje predvideva dva načina delovanja: Konfiguracija 1 delovanje zračne zavese, kadar prihaja krmilni signal iz stikala vrat ali iz 3 stopenjskega regulatorja hitrosti ventilatorjev s termostatom, Konfiguracija 2 delovanje zračne zavese, kadar prihaja krmilni signal iz stikala vrat, 3 stopenjski regulator hitrosti s termostatom TS pa skrbi za spreminjanje hitrosti ventilatorja in vključevanje ogrevanja. VERIŽNO SPAJANJE ZAVES: K vsakemu TS krmilniku lahko priključimo do 2 zračni zavesi ELiS T. Zračne zavese ELiS T lahko opremimo z zunanjim kontrolnim modulom, ki omogoča priključiti: Stikalo vrat DCm/DCe, Inteligentni krmilnik T-box z zaslonom na dotik. Sistem za upravljanje omogoča dva načina delovanja: Konfiguracija 1 - delovanje zračne zavese, kadar prihaja krmilni signal iz stikala vrat ali iz krmilnika T-box, Konfiguracija 2 delovanje zračne zavese, kadar prihaja krmilni signal iz stikala vrat, krmilnik T-box pa skrbi za spreminjanje hitrosti ventilatorja in vključevanje ogrevanja Dodatno je v obeh načinih delovanja mogoče izbrati najnižjo hitrost v stanju pripravljenosti, zakasnite izklopa delovanja in signal za gretje. Mogoče je stopenjsko upravljanje ventilatorja (3 stopnje hitrosti). VERIŽNO SPAJANJE ZAVES: Sistem omogoča verižno spajanje zaves in upravljanje do 31 zračnih zaves z vsakim krmilnikom T-box. 8

9 Programiranje BMS Verzija 1 V primeru upravljanja naprav s krmilnikom T-box z enega naslova v BMS je mogoče neodvisno upravljati do 31 naprav. Komunikacijski parametri: Naziv Opis Fizični nosilec RS485 Protokol MODBUS-RTU Hitrost prenosa 96, 192, 384, 576 lub 1152 [bps] Pariteta Parno Število podatkovnih bitov 8 Končni biti 1 Verzija 2 Zračno zaveso ELiS T je mogoče opremiti z zunanjim krmilnim sistemom, ki komunicira s centralnim hišnim sistemom BMS (Building Management System). Mogoče je določiti do 31 naslovov. Sistem omogoča ločeno določiti naslov vsaki priključeni enoti in neodvisno nalaganje in shranjevanje parametrov za delovanje vsake zračne zavese. Komunikacijski parametri: Naziv Opis Fizični nosilec RS485 Protokol MODBUS-RTU Hitrost prenosa 384 [bps] Pariteta Parno Število podatkovnih bitov 8 Končni biti 1 9

10 Sistem FLOWAIR FLOWAIR System je celovita ponudba naprav za ogrevanje in prezračevanje, krmiljenih z enim krmilnikom T-box, kar omogoča upravljanje vseh priključenih naprav z enega mesta. ELiS DUO kombinirane enote zavesa-grelnik LEO ventilacijski grelniki ELiS zračne zavese Integracija in regulacija vseh naprav z le enim krmilnikom T-box T-box inteligenten krmilnik z zaslonom na dotik OXeN brezkanalno prezračevanje z rekuperacijo toplote LEO D razslojevalnik zraka 1

11 Elementi krmilnega sistema Kategorija Ime Slika Tehnični podatki Inteligentni regulator T-box z zaslonom na dotik Stopnja zaščitenosti: IP 2 Električno napajanje: 24 VDC Območje temperature za delovanje: C Območje nastavitve temperature: o C Krmilnik Senzor vrat Ventili s pogonom TS 3-stopenjski regulator hitrosti ventilatorja s termostatom DRV ELiS zunanja kontrolni modul Senzorji vrat DCet magnetni senzor vrat 7z relejsko omarico Senzor vrat DCe magnetni senzor vrat DCm mehanski senzor vrat Ventili s pogonom SRQ2d 2-potni ventil 1/2 s pogonom SRQ3d 3-potni ventil 1/2 s pogonom Stopnja zaščitenosti: IP3 Območje regulacije temperature: C Območje temperature za delovanje: +4 o C Obremenitev kontaktov: induktivno 5 A, uporovno 6 A Stopnja zaščitenosti: IP 54 Električno napajanje: 23 V/5Hz Dimenzije (VxŠxG): 175x125x55 mm Območje temperature za delovanje: o C Število podprtih naprav:1 Območje temperature za delovanje: C Stopnja zaščitenosti: IP64 Material: plastika Dolžina povezovalnega kabla: 2 m Mostički: NR Uporovna obremenitev kontaktov: 4 A Napetost kontaktov, največ: 23 V= Razmik kontaktov, največ: 8 mm Območje temperature za delovanje: C Stopnja zaščitenosti: IP64 Material: plastika Dolžina povezovalnega kabla: 2 m Mostički: NC Uporovna obremenitev kontaktov:,5 A Napetost kontaktov, največ: 175 V= Razmik kontaktov, največ: 8 mm Območje temperature za delovanje: C Stopnja zaščitenosti: IP65 Material: plastika Dolžina povezovalnega kabla: brez Mostički: 1xNS in 1xNR Induktivna obremenitev kontaktov: 3 A Napetost kontaktov, največ: 3 V~ ali 25 V= Stopnja zaščitenosti: IP2 Električno napajanje: 2 24 V 5/6 Hz Najvišja temperatura vode: +93 C Največji tlak vode: 1,6 MPa Pretok vode: 3, m 3 /h Montaža: v odvodno cev Čas odpiranja/zapiranja: 18s/5s Dimenzije (VxŠxG): 18x86x66 mm Stopnja zaščitenosti:ip2 Električno napajanje: 2 24 V 5/6 Hz Najvišja temperatura vode: +93 C Največji tlak vode: 2 MPa Pretok vode: 3,4 m 3 /h Montaža: v dovodno cev Čas odpiranja/zapiranja: 18s/5s Dimenzije (VxŠxG): 118x86x66 mm 11

12 Sheme povezave TS control Regulacija s senzorjem vrat DCe ali DCm in 3-stopenjskim regulatorjem hitrosti s termostatom TS. TS DCet DCm SRQ SRQ or najm. 2 1, mm 2 električno napajanje ~23 V najm. 2 1, mm 2 najm. 3,5 mm 2 najm. 5 1, mm 2 najm. 5 4, mm 2 3x4 V/5 Hz ELiS T-E najm. 3 1,5 mm 2 23 V/5 Hz ELiS T-N/W električno napajanje električno napajanje največ 2 napravi ELiS T T-box control Regulacija s senzorjem vrat DCe ali DCm in krmilnikom T-box. T-box DCe DCm SRQ SRQ or najm. 2,5 mm 2 najm. 3,5 mm 2 DRV ELiS najm. 4 1,5 mm 2 DRV ELiS LIYCY najm. 4x,5 mm 2 Zavit par žic A in B, največ 5 m električno napajanje ~23 V najm. 3 1,5 mm 2 najm. 5 4, mm 2 3x4 V/5 Hz ELiS T-E najm. 3 1,5 mm 2 23 V/5 Hz ELiS T-N/W električno napajanje električno napajanje ~23 V SRQ DRV ELiS električno napajanje ~23 V NAJVEČ 31 s sistemom FLOWAIR SYSTEM združljivih naprav 12

13 Toplotne moči ELiS T z vodnim prenosnikom toplote ELiS T-W-1 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1/Tw2 = 9/7 o C Tw1/Tw2 = 8/6 o C 11,7/12,3/12,9 516/544/571 1,7/1,8/2 18/17,5/17 9,8/1,3/1,8 43/454/476 1,2/1,4/1,5 15/14,5/ / 1,9/11,5/12 48/57/531 1,5/1,6/1,8 22/21,5/21 9/9,5/9,9 394/415/436 1,1/1,2/1,3 19/18,5/ / 1,1/1,6/11,1 444/469/492 1,3/1,4/1,5 25,5/25/24,5 8,1/8,6/9 357/377/395,9/1/1,1 22,5/22/21, ,3/9,8/1,2 48/43/451 1,1/1,2/1,3 29/28,5/28 7,3/7,7/8,1 321/338/355,7/,8/,9 26/25,5/25 2 8,4/8,9/9,3 372/392/411,9/1/1,1 33/32,5/32 6,5/6,8/7,1 283/299/314,6/,6/,7 3/29,5/29 Tw1/Tw2 = 7/5 o C Tw1/Tw2 = 6/4 o C 7,8/8,3/8,7 342/361/379,8/,9/1 12/11,5/11 5,7/6/6,3 248/262/276,5/,5/,6 9/8,5/8 5 19/ 7/7,4/7,7 35/322/338,7/,8/,8 16/15,5/15 4,8/5/5,3 27/22/232,4/,4/,4 12,5/12/11,5 1 21/ 6,1/6,5/6,8 267/282/296,5/,6/,7 19,5/19/18,5 3,7/3,9/4,2 159/172/183,2/,3/,3 16/15,5/ ,2/5,5/5,8 229/242/254,4/,5/,5 23/22,5/22 1,9/2/2,1 85/87/89,1/,1/,1 18,5/18/17,5 2 4,3/4,6/4,8 188/199/21,3/,3/,4 27/26,5/26 1,6/1,6/1,7 7/71/73,1/,1/,1 22,5/22/22 Tw1/Tw2 = 7/4 o C Tw1/Tw2 = 5/4 o C 4,7/5,1/5,4 135/148/158,2/,2/,2 7,5/7/6,5 6,3/6,7/7 549/579/68 2,1/2,3/2,5 1/9,5/9 5 19/ 2,8/2,8/2,9 8/82/84,1/,1/,1 9,5/9/8,5 5,5/5,8/6,1 475/52/527 1,6/1,8/1,9 13,5/13/12,5 1 21/ 2,4/2,5/2,6 7/71/73,1/,1/,1 13,5/13/12,5 4,6/4,9/5,1 41/423/444 1,2/1,3/1,4 17/16,5/ ,1/2,1/2,1 6/61/62,1/,1/,1 18,5/18/17,5 3,7/3,9/4,1 324/343/36,8/,8/1 21/2,5/2 2 1,7/1,8/1,8 5/51/52,1/,1/,1 23/22,5/22 2,8/3/3,1 244/259/272,5/,5/,6 25/24,5/24 ELiS T-W-15 Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2 C m 3 /h kw l/h kpa C kw l/h kpa C Tw1/Tw2 = 9/7 o C Tw1/Tw2 = 8/6 o C 2,6/21,9/23,2 97/968/126 5,8/6,5/7,2 19,5/18,5/17,5 17,5/18,7/19,8 769/821/87 4,4/4,9/5,5 17/16/ / 19,2/2,5/21,7 848/95/959 5,1/5,8/6,4 23/22/21 16,2/17,3/18,3 71/758/82 3,8/4,3/4,7 2,5/19,5/18,5 1 35/ 17,9/19,1/2,2 789/842/892 4,5/5/5,6 27/26/25 14,8/15,8/16,7 65/694/735 3,2/3,6/4 24,5/23,5/22, ,5/17,7/18,7 73/779/824 3,9/4,4/4,8 31/3/29 13,4/14,3/15,2 591/63/667 2,7/3,1/3,4 28/27/ ,2/16,2/17,2 67/715/757 3,3/3,7/4,1 34,5/33,5/32,5 12,1/12,9/13,6 53/566/599 2,2/2,5/2,8 32/31/3 Tw1/Tw2 = 7/5 o C Tw1/Tw2 = 6/4 o C 14,4/15,4/16,3 631/674/714 3,2/3,6/4 14/13/12 11,3/12/12,8 492/525/556 2,1/2,4/2,6 11/1/9 5 31/ 13,1/13,9/14,8 572/61/646 2,6/3/3,3 18/17/16 9,9/1,6/11,2 431/46/487 1,7/1,9/2,1 15/14/ / 11,7/12,5/13,2 511/546/578 2,2/2,4/2,7 22/21/2 8,5/9/9,6 369/394/417 1,3/1,4/1,6 18,5/17,5/16, ,3/11/11,6 45/481/59 1,7/1,9/2,1 25,5/24,5/23,5 7/7,5/7,9 35/327/346,9/1/1,1 22,5/21,5/2,5 2 8,9/9,5/1 389/415/439 1,3/1,5/1,6 29,5/28,5/27,5 5,5/5,9/6,2 239/256/272,6/,7/,7 26/25/24 Tw1/Tw2 = 7/4 o C Tw1/Tw2 = 5/4 o C 11,31/12,9/12,8 329/352/373 1/1,12/1,25 11/1/9 11,3/12,7/12,79 983/15/1113 7,45/8,39/9,32 11/1/9 5 31/ 9,88/1,56/11,19 288/37/326,8/,9/1 15/14/13 9,92/1,6/11,22 863/922/977 5,88/6,62/7,35 15/14/ / 8,39/9/9,53 244/262/278,6/,66/,8 18,5/17,5/16,5 8,53/9,11/9,65 742/793/839 4,47/5/5,59 18,5/17,5/16, ,82/7,33/7,8 198/213/227,4/,5/,5 22/21/2 7,13/7,61/8,6 62/662/71 3,23/3,64/4 22/21/2 2 4,93/5,42/5,85 143/158/17,2/,3/,3 25/24/23 5,7/6,9/6,45 496/53/561 2,16/2,43/2,7 26/25/24 Glede doseganja operativnih parametrov pri drugačnih temperaturnih režimih vode pokličite prodajni oddelek. PT toplotna moč Tp1 temperatura vstopnega zraka Tp2 temperatura izstopnega zraka Tw1 temperatura vstopne vode Tw2 temperatura izstopne vode Qw pretok vode skozi prenosnik toplote Δpw padec tlaka vode skozi prenosnik toplote Tp2 Tp1 13
