1 Vrhunski separatorji olja, voda in trdih snovi za odgovorno ekologijo. Domače znanje in tehnologija Dobro za nas in naše okolje. ZA MARINE IN SERVISNE DELAVNICE

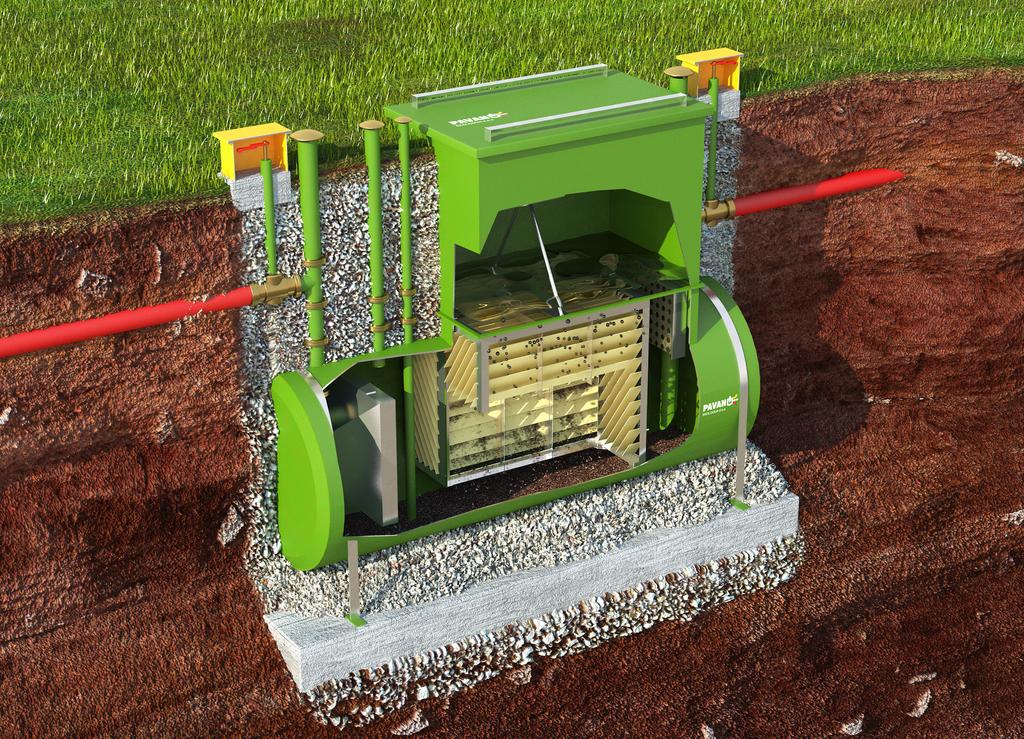

2 Marine so okrasi obmorski mest, v katerih so privezani lepi čolni in še lepše jadrnice,ki počivajo na čisti modri vodi. Prizor je še bolj romantičen, ko jadrnice jadrajo in čolni plujejo kot beli metuljčki po morju na katerih posadke uživajo v tem romantičnem okolju. Za vso to lepoto in romantiko skrbijo ljudje,ki delajo in vzdržujejo marine. Na žalost imajo marine ne tako romantično stran in ta je, da se v procesu vzdrževanja in popravila teh lepih plovil proizvajajo snovi, kot so odpadna olja, odpadne barve, odpadni plastični delci in težke kovine iz zaščitnih barv. Vse te odpadne snovi onesnažujejo morsko vodo in uničujejo naravno okolje in življenje v morju. Vodstva marin se zavedajo za te nevarnosti in poskušajo preprečiti onesnaževanje morskega naravnega okolja na žalost je to nemogoče. PAVAN EKOLOGIJA je razvila zelo učinkovito prečiščevanje industrijskih in meteornih vod z visoko učinkoviti nadzemni in podzemni PAVAN MASTER- PACK separatorji, ki prečistijo onesnažene vode, na evropsko predpisane norme in se lahko spustijo v morje. Visoko učinkoviti separator se lahko uporabi tudi za prečiščevanje onesnažene deževnice, ki se zbere na odprtih površinah v marinah kot so parkirišča plovil, avtomobilov, pomolov itd. Visoko učinkoviti separator z dodano ultra filtracijo se uporablja za prečiščevanje onesnaženih vod v servisnih delavnicah,pralnicah in delavnicah za popravilo in barvanje plovil. S tem postopkom se onesnažene vode z oljem,mastnimi,trdimi delci, različnimi strupenimi snovmi in težkimi kovinami prečistijo in se lahko izpustijo v morje ali se ponovno uporabijo kot tehnično tehnološke vode za različno uporabo. UŽIVAJTE NA ČISTEM MORJU IN ZDRAVEM OKOLJU. Pavan ekologija d.o.o Glagoljaška 1C, 6000 Koper, Slovenija Tel.: +386 (0) GSM: +386 (0) GSM: +386 (0) pavaneko@gmail.com info@pavan-ekologija.com

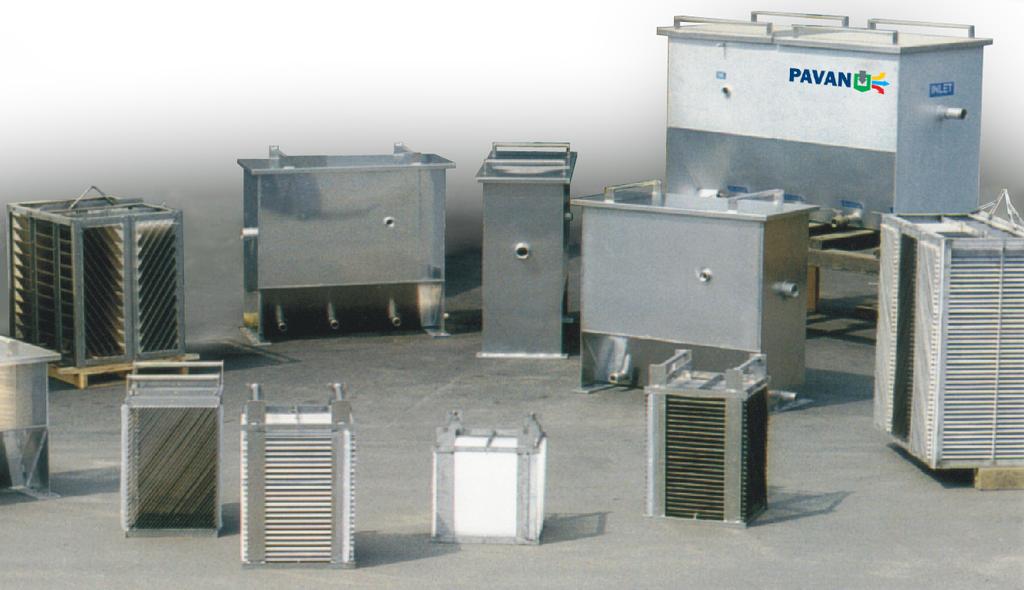

3 UPORABNOST SEPARATORJEV Podjetje PAVAN ekologija je bilo ustanovljeno z namenom ponuditi trgu visoko kvalitetne in učinkovite gravitacijske samočistilne separatorje za prečiščevanje onesnaženih industrijskih in meteornih vod z oljem, mastmi in trdimi delci. PAVANOVI VISOKO UČINKOVIT MASTER PACK separatorji so projektirani po lastnih patentih in tehnologiji, ki izpolnjujejo najostrejše mednarodne norme EN UL 42 in API 421. Vgraditev in uporaba visoko učinkovitih MASTER PACK separatorjev, katere izdeluje PAVAN EKOLOGIJA d.o.o., je ekonomična in najvarnejša rešitev za prečiščevanje industrijskih in meteornih onesnaženih voda. Tako prečiščene vode se lahko izpustijo direktno v naravno okolje ali v kanalizacijo. Ustrezne cene in enostavno vzdrževanje je še eden od vzrokov za uporabo naših separatorjev, ki za svoje delovanje ne rabijo drage električne energije, dragih kemikalij, dragih bioloških snovi in dragega vzdrževanja. Največji uporabniki in mesta, kjer bi morali biti vgrajeni PAVAN visoko učinkoviti MASTER PACK separatorji ali drugačni separatorji istih ali boljših karakteristik so: gostilne restavracije, hoteli,izviri surove nafte in njihova okolja, rafinerije nafte, predelovalci naftnih proizvodov, skladišča in deponije naftnih proizvodov, transporterji naftnih proizvodov, bencinske črpalke, pristanišča, ladjedelnice, ladje, marine, ceste, avtoceste, letališča, železniške postaje, pralnice vozil, servisne delavnice, parkirne hiše in večja avtomobilska parkirišča, strojne delavnice, električne centralne, transformatorske postaje, proizvajalci kovinskih in plastičnih proizvodov, livarne, rudniki, kamnolomi, odpadne deponije, vojaške postaje in še veliko drugih. Na večino od naštetih mest so vgrajeni stari modeli separatorjev brez ali z majhnimi neučinkovitimi koalescerji. Nedopustno je, da se ti separatorji še vedno vgrajujejo v nove projekte. Taki separatorji ne morejo prečistiti onesnažene vode z oljem, maščobami, in trdimi snovmi na predpisane dovoljene evropske norme od 10 miligramov olja v litru vode ali velikosti oljnih kapljic od 40 mikronov. Vgraditev starih modelov separatorjev je za naravno okolje zgrešena in nevarna investicija. Večje število starih, tehnološko zastarelih separatorjev je možno izboljšati s tem, da se v njih vgradijo visoko učinkoviti PAVAN koalescerji z ustreznimi pregradami. Dolgoletne izkušnje PAVAN PRODUCT na mednarodnih trgih so nam omogočile, da smo razvili separatorje, ki prečistijo onesnažene vode z oljem, mastmi in trdimi delci na predpisane evropske norme. Pavanovi separatorji so enostavni za vzdrževanje in servisiranje. Z veseljem se bomo odzvali na vaš klic in vam pomagali pri reševanju problemov z onesnaženimi vodami. Separatorji brez velikih in učinkovitih koalescerjev so kot avtomobili brez motorjev. 1

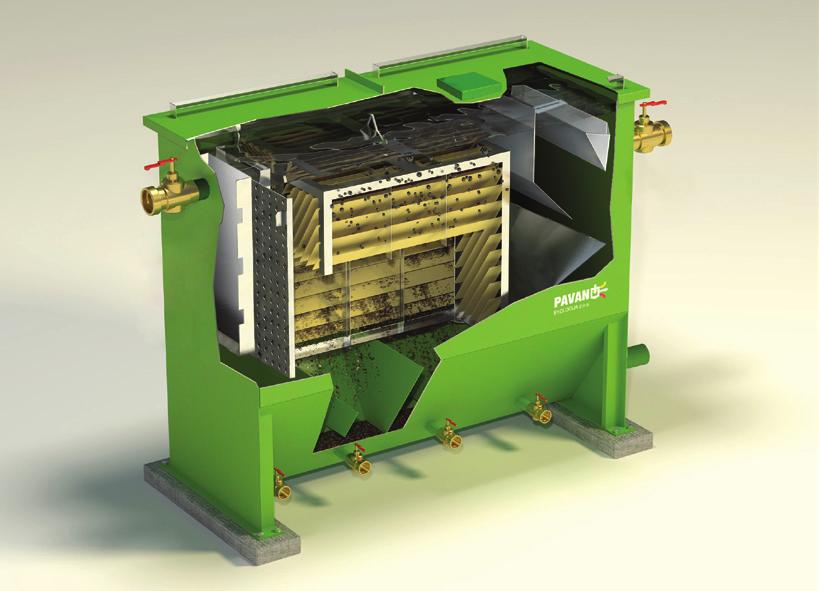

4 DELOVANJE VISOKO UČINKOVITEGA GRAVITACIJSKEGA PAVAN MASTER-PACK SEPARATORJA OLJA, MASTI, VODE IN TRDIH DELCEV Onesnažena voda z oljem,mastmi in trdimi delci priteče v ohišje separatorja 9 skozi vhodni ventil onesnažene vode 1. Difuzor 2, ki je privarjen na spodnjo sprednjo stran ohišja separatorja 9, spremeni smer in hitrost vodnega toka onesnažene vode. V vhodnem delu separatorja do koalescerja 4 se vrši groba separacija olja, masti in trdih delcev. Separatorji brez učinkovitega koalescerja vršijo samo grobo separacijo do 150 mikronov. Onesnažena voda bi morala biti prečiščena do velikosti oljnih kapljic do 50 mikronov. V postopku grobe separacije večje kapljice olja in masti in drugih sličnih onesnaževalcev splavajo na površino vode, večji trdi delci se potopijo na koničasto dno separatorja. Pretok onesnažene vode se nadaljuje skozi ustrezno perforirano pregrado 3. 2

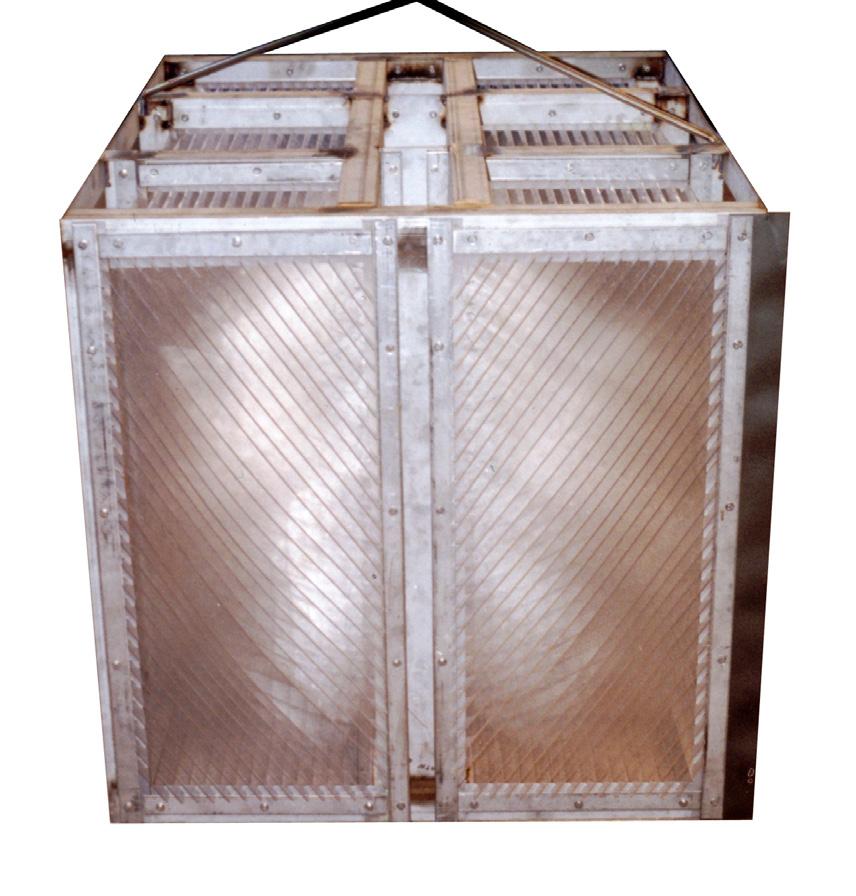

5 IZRAČUN DH HIDRAVLIČNEGA PREMERA 4P 4 x (0,15 x 4,5) D h = = = 0, 29 O 0, P = površina pretočne enote v koalescerju: O = obseg pretočne enote v koalescerju: 0,675 dm2 9,3 dm Številka R E = 129 je izredno dobra, in dokazuje umirjen pretok onesnažene vode v koalescerju. IZRAČUN REYNOLDSOVEGA ŠTEVILA JE DRUG POMEMBEN DOKAZ UČINKOVITOSTI PAVAN MASTER-PACK SEPARATORJA. Upočasnjen in enakomerno porazdeljen pretok onesnažene vode priteče v visoko učinkoviti koalescer 4 v katerem so lamelne plošče iz nerjavečega jekla vgrajene pod kotom 50. S tem se doseže, da majhne kapljice olja in masti koalescirajo na spodnje površine lamelnih plošč v večje kapljice in se dvignejo do zgornjega roba plošč in od tam splavajo na površino vode v separatorju, kot je prikazano s puščicami 21. Manjši trdi delci padejo na zgornje površine lamelnih plošč in od tam potonejo na koničasto dno separatorja. Fina separacija olja, masti in manjših trdih delcev se vrši v koalescerju 4 po STOCKovem zakonu. Prečiščena voda v koalescerju 4 izteka iz separatorja tako, da je tok usmerjen v oljno pregrado 10 in spodnjo pregrado 22 proti nastavljivi napravi 7 in izhodnem ventilu prečiščene vode 20. V starih separatorjih brez učinkovitega koalescerja se vrši samo groba separacija olja, masti in večjih trdih delcev in so zato neučinkoviti, ker prečistijo onesnaženo vodo veliko manj kot dovoljujejo sedanje evropske norme. ODSTRANJEVANJE OLJA, MASTI IN TRDIH DELCEV IZ VISOKO UČINKOVITEGA SEPARATORJA. SRCE PAVAN MASTER-PACK SEPARATORJEV JE VISOKO UČINKOVIT KOALESCER. PAVAN-OVI VISOKO UČINKOVITI MASTER-PACK SEPARATOJI SO PET KRAT BOLJ UČINKOVITI OD STARIH SEPARATORJEV BREZ KOALESCERJA 14 Odstranjevanje olja, masti zbranega na površini vode v separatorju se odvija na dva načina. Avtomatično nastavljanje odstranjevanja olja in masti iz separatorja. Z nastavljivo napravo nivoja vode nastavimo delovni nivo vode 5 milimetrov nižje od zbiralne posode olja 6. S tem se doseže, da bo na površini vode plavala plast olja debeline približno 5 milimetrov. Vso nadaljne zbrano olje in masti bo iztekalo samodejno skozi zbiralno posodo 6 v rezervoar za olja in masti 5 na izhodnem spodnjem delu separatorja. Olje in masti iz rezervoarja 5 se izpustita v zunanjo posodo skozi ventil 19. Drugi postopek odstranjevanja zbranega olja in masti iz separatorja se izvaja tako, da skozi poklopec 17 na pokrovu 19 kontroliramo količino zbranega olja in masti na površini vode. Ko se ugotovi, da na površini vode plava debelejša plast olja in masti ročno povišamo višino vode s pomikom vijaka na drsniku 18 na nastavljivi napravi nivoja vode 7. Nivo vode v separatorju se dvigne in zbrano olje in masti iztečeta skozi zbiralno posodo 6 v rezervoar za olje in masti 5 na izhodnem delu separatorja. Ko vsa zbrana količina plavajočega olja in masti izteče se nastavljiva naprava nivoja vode 7 vrne v začetni položaj in je s tem visoko učinkovit PAVAN MASTER-PACK SEPARATOR pripravljen za ponovno uporabo. 3

6 ČIŠČENJE KOALESCERJA IN ODSTRANJEVANJE TRDIH DELCEV IN MULJA IZ SEPARATORJA. Čiščenje koalescerja 4 in ohišja separatorja 9 se občasno očistita tako, da se zapre vhodni ventil onesnažene vode 1, koalescer 4 se dvigne nad ohišje separatorja 9 in lamelne plošče in ohišje separatorja se izperejo s curkom tople vode. Trdi delci in mulj se izpustijo iz ohišja separatorja 9 skozi izpustne ventile trdih delcev in mulja 11 zunanjo posodo. Zbrano olje in masti v rezervoarju 5 se izpustijo skozi izhodni ventil olja in masti 19. Visoko učinkoviti separator se pripravi za ponovno uporabo tako, da se odpre vhodni ventil onesnažene vode 1 in se počaka, da se nivo onesnažene vode dvigne na delovni nivo. Če je potrebna še dodatna regulacija nivoja vode se to izvrši z nastavljivo napravo za regulacijo nivoja vode 7. VR = Mhd oz. minimalni hitrosti dviganja majhnih kapljic olja. Iz zgornje enačbe izračunamo premer majhnih kapljic olja, ki jih bo uspešno izločil učinkoviti PAVANOV MASTER-PACK koalescer. TA IZRAČUN JE NAJPOMEMBNEJŠI FAKTOR DOKAZOVANJA UČINKOVITOSTI SEPARATORJA. D= 8µ x Vr 18 x 0, x 0,019 = = 0,0040cm = 40mikronov 981 x 0,18 Gx( ρv ρ o ) D = izračunan premer 40 mikronov (µ)v pretvorjeno v količino olja, ki ostane v prečiščeni vodi, je 10 miligramov. Tako prečiščena voda se lahko izpusti prosto v kanalizacijo ali neposredno v naravno okolje. Znano je, da se svetovne norme za prečiščevanje onesnaženih voda zaostrujejo in bodo v prihodnosti onesnažene vode bolj prečiščene, kot so danes. Uporaba Pavanovih Master-pack separatorjev je investicija v prihodnost, ker le-ti prečistijo onesnaženo vodo veliko bolje kot zahtevajo zdajšnje norme. Vse vgrajene neučinkovite separatorje bo treba kmalu zamenjati z novimi, učinkovitejšimi. IZRAČUN STABILNOSTI PRETOKA ONESNAŽENE VODE SKOZI KOALESCER, IZRAŽEN Z REYNOLDS-OVO ENAČBO RE = Dh V ρ V 0,29 0,3 1 = = 129 K 0, RE = Izračunano Reynoldsovo število Dh = hidravlični diameter: V = hitrost pretoka onesnažene vode v koalescerju: K = kinetična viskoznost vode: ρ V = specifična teža vode: cm 0,3 dm/min 0, kg/dm3 13

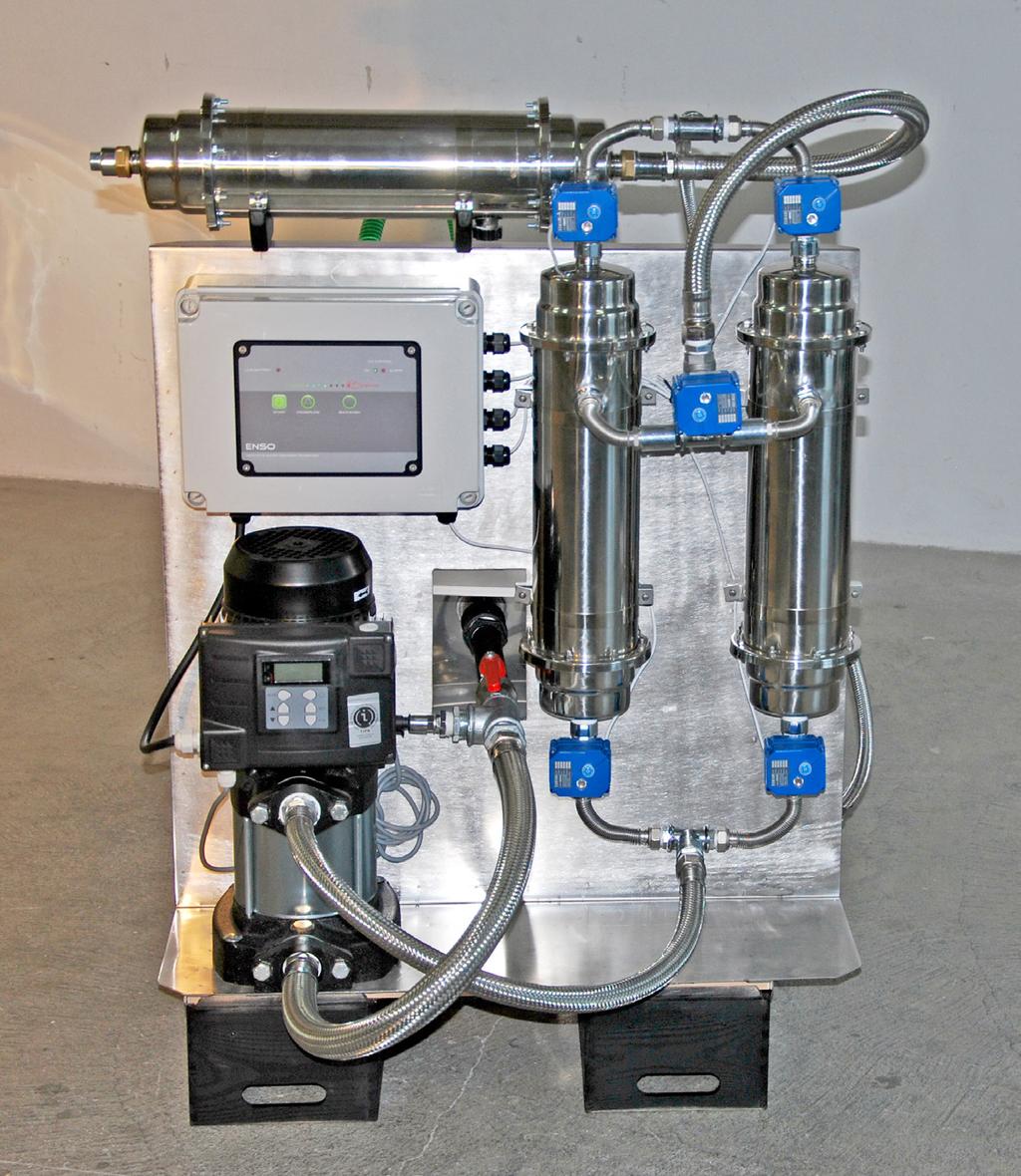

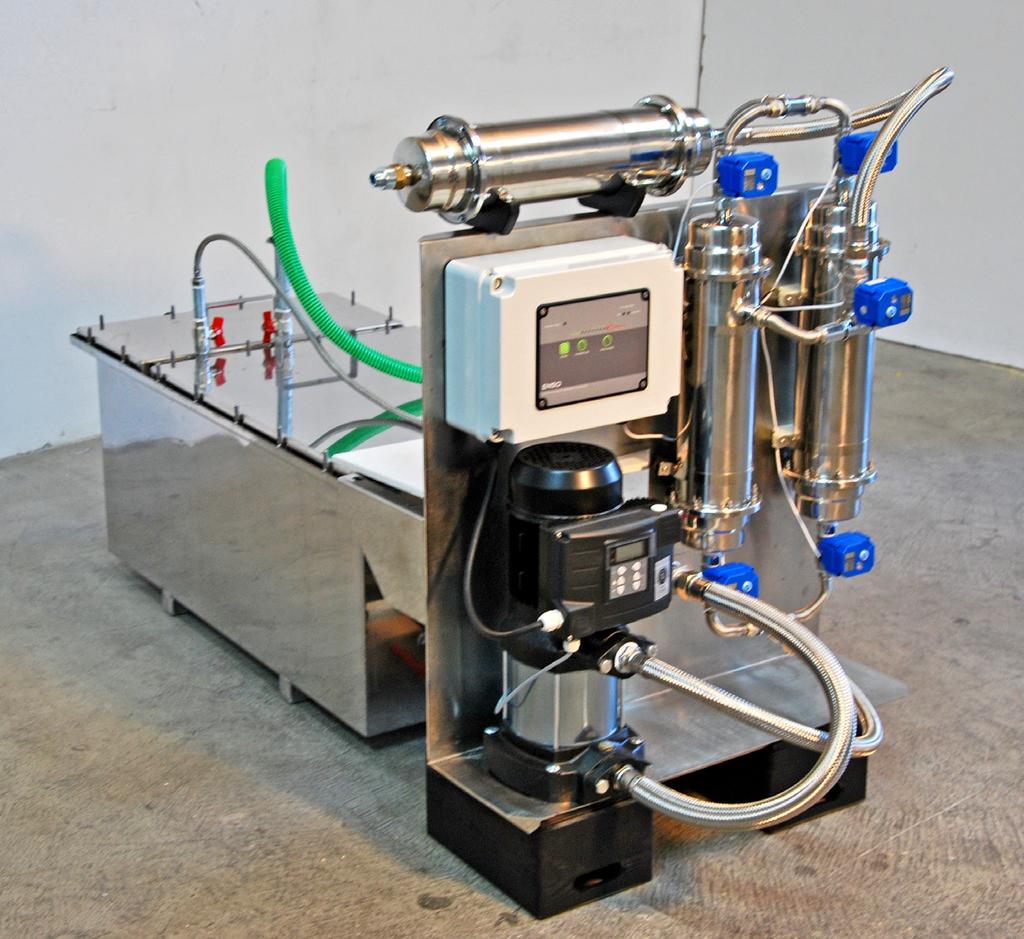

7 IZRAČUN MINIMALNE HITROSTI DVIGANJA MAJHNIH KAPLJIC OLJA V KOALESCERJU h 2,3 Mhd = = = 1,15cm/min T 2 h = vertikalna razdalja vmesnih plošč: T = zadrževalni čas toka v koalescerju: Mhd = minimalna hitrost dviganja majhnih kapljic olja: 2,3 cm 2 min 1,15 cm/min IZRAČUN VERTIKALE RAZDALJE MED PLOŠČAMI, PODLOŽENIH V KOALESCERJU, POD KOTOM 50 1,5 cos 50 = h ULTRA FILTRACIJA PREČIŠČENE VODE IZ VISOKO UČINKOVITIH PAVAN MASTER-PACK SEPARATORJEV ZA MARINE, AVTOPRALNICE, KEMIČNE ČISTILNICE IN DRUGIH SLIČNIH UPORABNIKOV Ultra filtracija se uporablja za nadaljnje prečiščevanje vode, ki je bila očiščena v visoko učinkovite PAVAN MASTER-PACK separatorju, posebno za prečiščevanje emulziranih snovi, kot so detergenti PCB, pesticidi, bakterije, težke kovine in veliko drugih kontaminantov. Zelo uspešen postopek je kombinacija prečiščevanja onesnažene vode v visoko učinkovitih PAVAN MASTER-PACK separatorjih kot prva stopnja in ultra filtracija kot druga stopnja prečiščevanja onesnažene vode. Tako prečiščena voda se lahko ponovno uporabi v marinah,avtopralnicah, kemičnih čistilnicah,vinarnah in kot tehnološka voda v industriji itd. 1,5 h = = 2,3cm cos50 h = 2,3 cm izračunana vertikalna razdalja med ploščami IZRAČUN UČINKOVITOSTI PREČIŠČEVANJA ONESNAŽENE VODE Z OLJEM, MASTMI IN TRDIMI DELČKI V PAVANOVEM MASTER-PACK SEPARATORJU Učinkovitost separatorja se izračunava po STOCK-ovem zakonu za gravitacijsko separacijo. Izražen je z enačbo: V R G 18µ x( ρ ρ v o ) xd 2 G = gravitacijski pospešek: 981 cm/sek 2 µ = absolutna viskoznost vode: 0, pois v = specifična teža vode: 1,00 gr/cm 3 0 = specifična teža olja: 0,82 gr/cm V R = Mhd = hitrost dvigovanja majhnih kapljic 0,019 cm/sek D = izračunani premer majhnih kapljic, izražen v mikronih (µ) ρ ρ 12 5

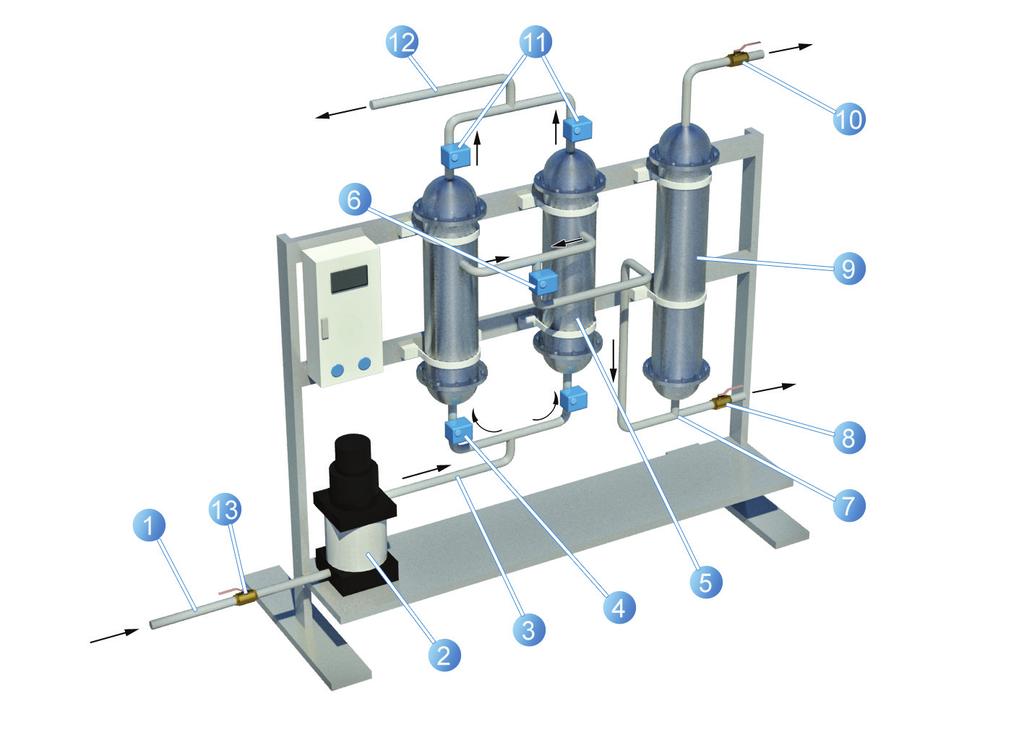

8 DELOVANJE PROGRAMIRANE ULTRAFILTRACIJSKE NAPRAVE ZA MIKRO FILTRACIJO ŽE PREČIŠČENE VODE V PAVAN MASTER-PACK SEPARATORJU Prečiščena voda v PAVAN MASTER-PACK separatorju priteče v ultra filtracijsko napravo skozi cev 1 v centrifugalno črpalko 2 in od tam pod pritiskom skozi cevi 3 v programirane ventile 4 in v ultra filtre 5. Iz ultra filtrov 5 prečiščena voda izteka pod pritiskom skozi programirani ventil 6 v izhodno cev 7 in izhodni ventil 8 v zbiralni rezervoar. Ultra filter 5 se očisti z nasprotnim pretokom prečiščene vode skozi filter 5. To se doseže tako, da z ustreznim programiranjem odpiranja in zapiranja avtomatskega ventila 6 in dva ventila 11 se doseže, da čista voda izpere membrane v ultra filtrih 5. Onesnažena voda izteče skozi izhodne ventile mulja 11 in izhodno cevi 12 v separator. Postopek čiščenja membran v mikro filtrih 5 se odvija avtomatsko. Časovno odpiranje je programirano na osnovi količine onesnaževalcev gravitacijsko prečiščeni vodi v visoko učinkovitem PAVAN MASTER-PACK separatorju. Iz tega je razvidno, da je potrebno dobro prečistiti onesnaženo vodo v separatorju in se s tem podaljša čas uporabe ultra filtracijskih membran. Hitrost pretoka onesnažene vode v separatorju: MASTER-PACK 0,3 m/min. Količina pretoka onesnažene vode za 1 m 2 plošče: MASTER-PACK 10 l/m2. Turbulenca pretoka onesnažene vode v separatorju: MASTER-PACK R E = 129. Hitrost dviga majhnih kapljic olja v koalescerju: MASTER-PACK 1,15 cm/min. Premer majhnih kapljic olja v prečiščeni vodi: MASTER-PACK 40 mikronov. IZRAČUN DIMENZIJ IN UČINKOVITOSTI KOALESCERJA ZA PAVAN MASTER-PACK SEPARATOR IZRAČUN PREČNE POVRŠINE KOALESCERJA Q = V x A Q = pretok onesnažene vode: V = hitrost pretoka onesnažene vode: A = izračunana prečna površina koalescerja: 4 l/sek oz. 240 dm/min 3 dm/min 80 dm2 Q 240 A = = = 80 dm V 3 2 IZRAČUN ZADRŽEVALNEGA ČASA ONESNAŽENE VODE V KOALESCERJU L 6 T = = = 2 min V 3 L = dolžina koalescerja: 6 dm V = hitrost pretoka v koalescerju: 3 dm/min T = izračunan zadrževalni čas toka v koalescerju: 2 min 6 11

9 ZAHTEVE IN SPECIFIKACIJA SAMOČISTILNEGA PAVAN MASTER-PACK SEPARATORJA Če želimo iz očiščene vode odstraniti težke kovine in določene strupene kemične snovi zapremo izhodni ventil prečiščene vode 8. Odpremo izhodni ventil filtra 10 in s tem prečiščena voda v ultra filtrih 5 priteče v multi medija filter 9 in steče skozi izhodni filter 10 v zbiralni rezervoar. PRIMER IZRAČUNA SEPARATORJA ZA PRETOK ONESNAŽENE VODE KAPACITETE PREČIŠČEVANJA ONESNAŽENE VODE : Opisanem sistemu ultra filtracije je možno nadaljevati z riverosmosis filtracijo s katero dobimo popolno čisto skoraj destilirano vodo katera ima neomejeno možnost uporabe. DO 4 LITRE V SEKUNDI (4l/sek) Količina pretoka onesnažene vode 4 l/sek = 240 l/min Približna količina postreženih obrokov na dan: 300 Maksimalna temperatura onesnažene vode: 90 C Način vgradnje separatorja: odprt zunanji prostor ali notranji zaprti prostor o vgradnja na nulti točki tal ali v betonskem jašku Dotok onesnažene vode: gravitacijski dotok onesnažene vode o dotok onesnažene vode z črpalko Dodatna oprema separatorja: o električni grelci v samem separatorj o zunanja izolacija separatorja polavtomatično odstranjevanje olja in masti iz separatorja Dvojni separator v primeru nepretrganega delovanja kuhinje: zbiranje mulja v obrnjeni»piramidi«ozemljitev separatorja Material iz katerega je proizveden separator: nerjaveče jeklo: 304 o nerjaveče jeklo: 316 Površina nerjavečih plošč: hladno valjana, nepolirana: 2D o hladno valjana, polirana: BA 10 7

10 IZRAČUNI IN DOKAZI UČINKOVITOSTI PAVAN MASTER-PACK separatorjev PREDNOSTI PAVANOVIH VISOKO UČINKOVITIH MASTER-PACK SEPARATORJEV SO: Največja prednost PAVAN MASTER - PACK SEPARATOR- jev je, da prečistijo onesnaženo vodo na predpisane evropske norme (ali še višje). Očiščeno vodo lahko izpustimo v kanalizacijo in v naravne prejemnike (glej izračun učinkovitosti). Čiščenje in vzdrževanje visoko učinkovitega separatorja je enostavno opravlja ga osebje ali vzdrževalec (glej primerjavo stroškov). Kvalitetni PAVAN MASTER PACK SEPARATOR-ji so izdelani iz nerjavečega jekla, ki zagotavlja dolgoletno uporabo, visoko higieno, čisto delovno okolje in dolgoletno garancijo. neučinkoviti separator visoko učinkovit PAVAN MASTER-PACK separator PET POMEMBNIH VPRAŠANJ, NA KATERE MORA ODGOVORITI VSAK PRODAJALEC IN PROIZVAJALEC SEPARATORJEV. 1. Ali poteka separacija olja, masti in trdih delcev v separatorju brez koalescerja, ali v separatorju z velikim učinkovitim koalescerjem? Stari separatorji so brez koalescerja ali s majhnim neučinkovitim koalescerjem. PAVAN MASTER-PACK ima visoko učinkoviti koalescer. 2. Kakšna je hitrost pretoka onesnažene vode v separatorju, ki ima perforirane pregrade, ki upočasnijo hitrost pretoka? Stari separatorji imajo hitrost 3 m/min. PAVAN MASTER-PACK 0,3 m/min. 3. Kakšen je izračun učinkovitosti separatorja po STOCK-ovem zakonu? Stari separatorji okrog 150 mikronov. PAVAN MASTER-PACK 40 mikronov. 4. Kolikšna je REYNOLDS-ova številka, katera nakazuje ali je pretok onesnažene vode turbolenten (vrtinčast) ali linearen (umirjen)? Stari separatorji R E = 500 vrtinčast. PAVAN MASTER-PACK R E = 129 umirjen. 5. Kakšno je razmerje maksimalnega pretoka onesnažene vode v separatorju v razmerju tlorisne površine separatorja, izraženo v litrih pretočenega toka vode po kvadratnem metru tlorisne površine. Stari separatorji imajo okrog 50 l/m 2. PAVAN MASTER-PACK 10 l/m2. 8 9
