1 Distribucija odpadnega olja Kazalo vsebine: Električni vakumski sistemi Pnevmatski sistemi...4 Koluti za cevi...5 Sistemi za kanal Kanalska platforma in dvigalo...8 Tanki in vozički za odpadno olje Sesalne črpalke Pnevmatske vakumske črpalke

2 Informacija Ravnanje z odpadnim oljem Ob servisiranju vozil je odpadno olje najlažje zbirati s posodo na rezervoarju za odpadno olje ali na sodu na vozičku pod vozilom na dvigalu. Za odvzem odpadnega olja neposredno skozi odprtino v motorju se uporabljajo enote za odpadno olje s sesalnimi sondami. V kanalih se uporabljajo posode za odpadno olje na kolesih, ki se premikajo po kanalskih tračnicah. Če se odpadno olje iz vozil ne more zbrati gravitacijsko, se lahko uporabi pnevmatsko sesalno črpalko. Ta je lahko nameščena na rezervoarju ali pa kot del fiksne instalacije na steni ali tleh, na motor pa se jo priključi prek sesalne cevi. Odpadno olje se običajno črpa po ceveh do oddaljenega tanka, ki ga izpraznijo pooblaščena podjetja. Odpadno olje je škodljivo in se smatra, da je tvegan proizvod. Lokalne oblasti imajo zanj posebna pravila in predpise, ki jih je treba upoštevati. Mi imamo znanje in lahko pomagamo z rešitvami. Centralizirani vakumski sistem SISTEM ZA ODPADNO OLJE, KI NIKOLI NE IZGUBI SVOJE MOČI! - Neposredno iz motorja do tanka za odpadno olje. - Ni stika ljudi z odpadnim oljem. - Ni potrebe za mobilno opremo. - Sesalna spojka s hitrim priključkom. - Fiksna instalacija s koluti s cevmi. 2

3 Vakumski sistemi Vakumska enota za 1 do 3 delovna mesta 99,95% vakum, za hladno (min +10 C) ali vroče olje. 70 litrski vakumski tank, ki se avtomatično po ceveh prazni v shranjevalni tank. Dobavljen z eno kontrolno ploščo. Dimenzije: 950x650x1700mm C8V07A Teža: 150 kg Moč motorja: 750w Elektrika: 230 V eno fazna Raven zvoka: 62 dba Dodatna kontrolna plošča, za dodatna delovna mesta. CB8 Vakumska enota za 2 do 7 delovnih mest 99,95% vakum, za hladno (min +10 C) ali vroče olje. 500 litrski vakumski tank, ki se avtomatično po ceveh prazni v shranjevalni tank. Avtomatični vklop/izklop prek senzorja pritiska. Dimenzije: 700x1100x2200 mm E25V50A Teža: 220 kg Moč motorja: 750w Elektrika: 400 V eno fazna Raven zvoka: 60 dba 3

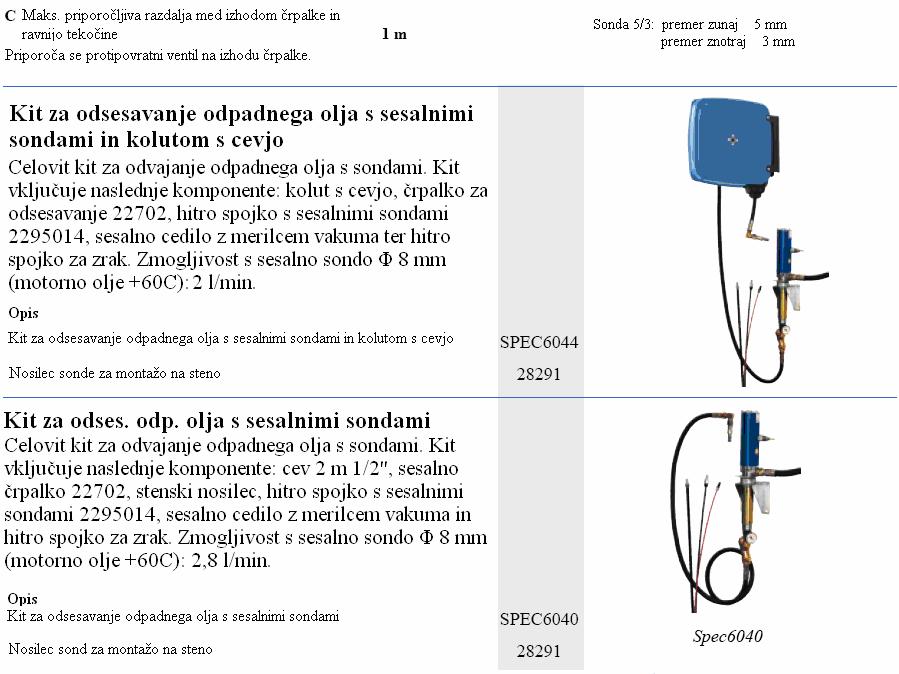

4 Instalacija sesalnih črpalk 4

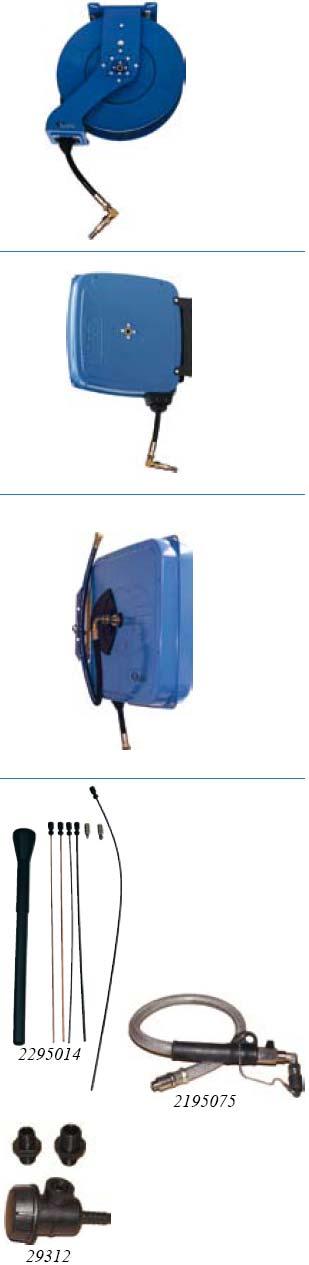

5 Koluti s cevmi za sesanje odpadnega olja Koluti s cevmi za sesanje odpadnega olja Odprt kolut za cev, serije ORK. Dobavljen z ročajem za hitro priključitev sonde. Premer cevi Dolžina cevi (metri) Kolut s cevjo ORK ½'' Kolut s cevjo ORK ½'' Kolut s cevjo ORK ¾'' Kolut s cevjo za sesanje odpadnega olja Zaprt kolut za cev, serija CR. Dobavljen z priključkom za hitro priključitev/spremembo sonde. Premer cevi Dolžina cevi (metri) Kolut s cevjo CR ½'' Kolut s cevjo CR ½'' Kolut s cevjo za sesanje odpadnega olja Zaprt kolut s cevjo, serija MR. Dobavljen s priključkom za hitro priključitev/spremembo sonde. Premer cevi Dolžina cevi (metri) Kolut s cevjo CR ½'' Kolut s cevjo CR ½'' Kolut s cevjo CR ½'' Dodatki za sesanje odpadnega olja Kit s sondo vsebuje držalo za sondo, adapter VAG, adapter BMW, dve plastični sondi dolžine 700 mm Φ 6mm in 8 mm, dve kovinski cevi dolžine 700 mm Φ 5 mm in 6 mm in plastično cev 1200 mm Φ 8 mm. Sesalna cev za priključitev na kolut s cevjo, 0,7 m in uporabo s kitom s sondo (adapter za Mercedes je vključen). Cedilo za sesanje, za priključitev med kolut s cevjo in sesalno cevjo, za preprečitev kontaminacije cevi in črpalke. 5

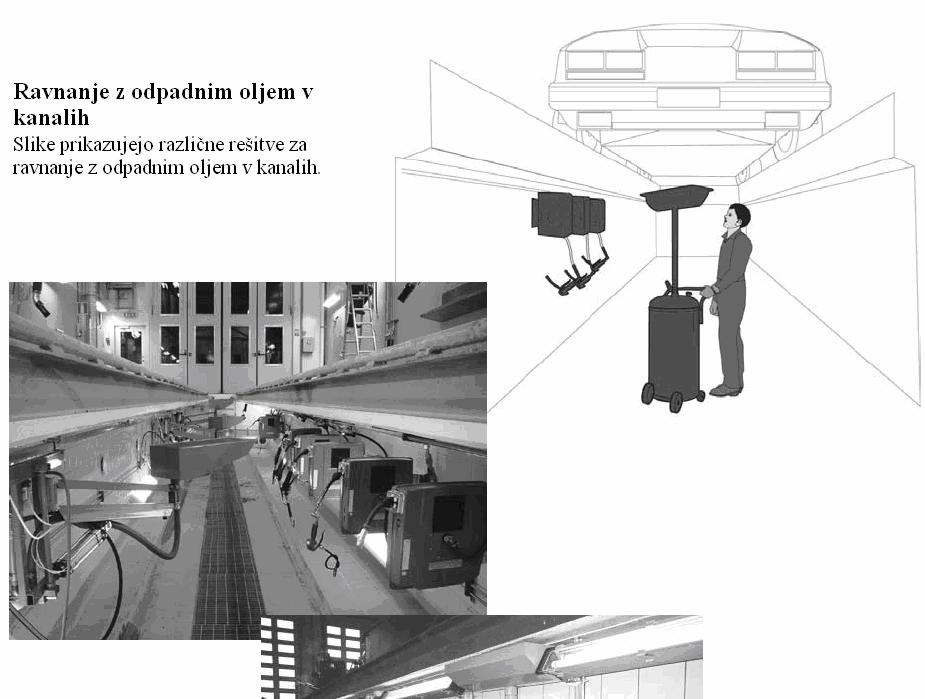

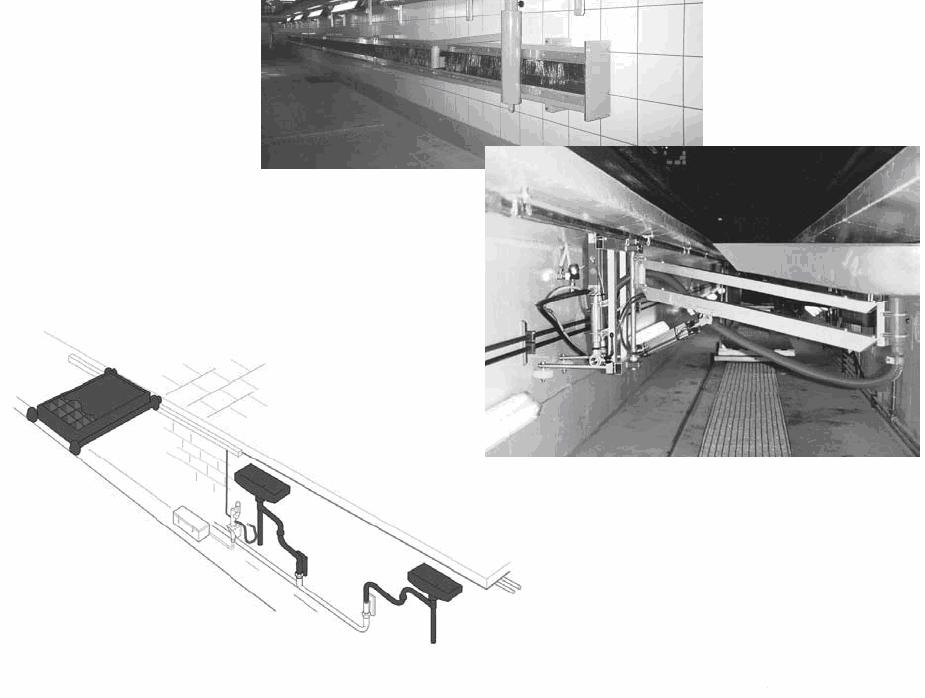

6 Oprema za servisni kanal 6

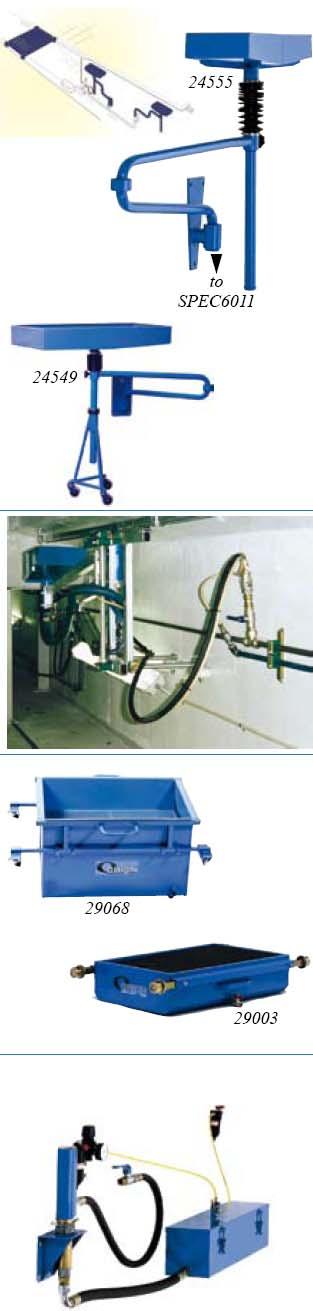

7 Oprema za avtomatsko ravnanje z odpadnim oljem Ta sistem je konstruiran za uporabo v servisnih kanalih, toda lahko se ga uporabi tudi z dvigali. Zbiralna roka je priključena na odtočno posodo (24555). Olje odteče v 25 litrski tank s plovcem, ki vključi dotok zraka do sesalne črpalke. Ko je dosežen maksimalen nivo v 25 - litrskem tanku, začne pnevmatska črpalka delovati in odpadno olje se črpa v oddaljen tank. Zbiralna posoda za avtomobile Gibljiva zbiralna roka s posodo ima nastavljivo višino in močne ležaje. Konstanten pretok ni odvisen od višine posode. Dimenzije posode Kapaciteta Priključni navoj Zbir. Posoda 700 x 250 mm pribl. 18 lit. G 1 ½'' (f) Zbiralna posoda za tovorna vozila Celotni set, z gibljivo roko in podporno cevjo na stojalu. Dimenzije posode Kapaciteta Priključni navoj Zbir. Posoda 1000 x 400 mm pribl. 50 lit. G 1 ½'' (f) Posoda za odpadno olje na tračnicah Imamo različne rešitve za ravnanje z odpadnim oljem v servisnih kanalih. Slika prikazuje rešitev z uporabo posode, ki je pnevmatsko nastavljiva po višini, giblje pa se po tračnici. Za dodatne informacije se obrnite na nas! Enota za odpadno olje za uporabo v kanalu Z nastavljivimi kolesi za namestitev na tračnice v servisnem kanalu. Enota se lahko prazni s sistemom s črpalko, enota mora biti opremljena s sistemom s hitro spojko (29108) za enostavno povezavo na odvodno cev. Volumen Dimenzije Teža (pribl.) (DxŠxV) (pribl.) Enota za odp. olje 90 litrov kg x 820 x 4650 mm Enota za odp. Olje 55 litrov kg x 660x 190 mm Set s hitro spojko je treba uporabiti pri praznenju s sesalno črpalko Avtomatska enota za izpraznjenje Avtomatska izpraznilna enota sestoji iz 25 litrskega zbiralnega tanka s plovcem za vključitev/izključitev ter pnevmatsko delujoče transferne črpalke (1:1) s stenskim nosilcem ter vsemi nujnimi dodatki za olje in pnevmatski vod. Priključni navoj Avt. izpraznilna enota Črpalka: Vhod zraka: G ¼''(f) SPEC6011 Izhod olja: G3/4''(f) Vhod olja G1''(f) Tank: Vhod olja (iz 24555) G1 ½'' (f) Izhod olja (do črpalke) G1'' (f) 7

8 Kanalska platforma in dvigalo Kanalska platforma in dvigalo Kanalska platforma se giblje po tračnicah, ki sta nameščeni na dnu kanala. Je nastavljiva po višini, kar omogoča enostaven dostop do vseh mest pod vozilom. Pogon na stisnjeni zrak omogoča dvig oseb in orodja. Standardni dodatki vključujejo polico za orodje, priključek za zrak in zavoro. Med dodatki za varnost je zaščita zaklopke. Kapaciteta dvigala Š x D Višina Teža Kanalska plat. 670 mm 200 kg 1200 x Hidravlično kanalsko dvigalo Hidravlično kanalsko dvigalo za težka tovorna vozila. Voz je izdelan za vse tipe kontrolnih kanalov (vprašajte za obrazec za prilagoditev dimenzijam kanala). Trije načini delovanja.: neutralno, hitro in dvižni način. Po sprostitvi se ventil avtomatično vrne v nevtralni način in dvigalo je zaklenjeno na obstoječem nivoju. Minimalna višina nad tlemi: 100 mm Gib dvigala: 500 mm Dvižni čas: približno 40 sek. Dvigalo je lahko dobavljeno s podaljški za dvig do 900 mm. Kapaciteta Maks. tlak zraka Hidr. kan. dvigalo kg 8 barov

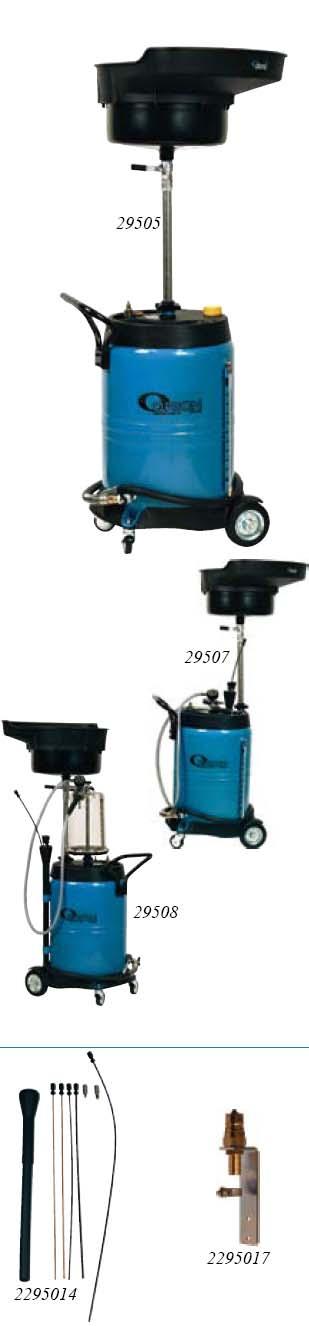

9 Mobilne enote za odpadno olje z zbiralno posodo Enote za odpadno olje Enote za odpadno olje za gravitacijsko zbiranje motornega olja in olja za menjalnike v 20 litrsko posodo. Vse enote se lahko uporabljajo pod dvigali ali v kanalih. Enota se lahko izprazni gravitacijsko, z zračnim tlakom ali pa s črpalko na sodu ali ločeno nameščeno. Praznjenje z zračnim tlakom poteka prek cevi 2 m, enota pa je priključena na stisnjeni zrak. Varnostni ventil zagotavlja, da tlak v posodi nikoli ne preseže 0,5 bara. Nekatere enote se lahko uporabljajo za pnevmatsko sesanje prek sesalnih sond. Vakum se ustvarja prek ejektorja v sodu, ki ga poganja zraćni tlak 7-10 barov. Ko je vakum v sodu, se ta lahko uporablja brez povezave z zračnim kompresorjem. Vakumska enota se lahko namesti na transparenten 10 litrski rezervoar za merjenje dolitega olja. Vakumske enote so dobavljene s kitom s sondo, ki vključuje držalo sonde, adapter za Mercedes, adapter za VAG, adapter za BMW, dve plastični sondi 700 mm Φ 6 in 8 mm, dve kovinski sondi 700 mm Φ 5 in 6 mm ter plastična sonda 1200 mm Φ 8 mm. Vsi sodi so primerni za ne-korozivne tekočine. OPOZORILO! Ne uporabljaj enote s hlapljivimi ali hitro vnetljivimi tekočinami kot je bencin! 100 litrski rezervoar za odpadno olje s posebno obliko posode Rezervoar je opremljen z asimetrično vrtečo posodo s posebej oblikovano mrežico proti škropljenju. Vrh rezervoarja ima fiksiran predalček za orodje, čistila in čepe za olje, itd,... Osnova ima posebno držalo za izhodno cev. Dimenzije Teža Enota za odp. olje 630 x 500x mm kg Rezervoar za odp.olje, standardni Rezervoar za odpadno olje z ejektorjem in sesalnimi sondami Rezervoar za odpadno olje z ejektorjem, sesalnimi sondami in transparentno posodo Rezervoar za odpadno olje s pnevamtsko črpalkoza sesanje in izčrpavanje, sesalne sonde so vključene Rezervoar za odpadno olje z ejektorjem in sesalnimi sondami, brez posode Dodatki za enote serij 295 in 294 Kit s sondami, ki vključuje držalo sonde, adapter VAG, adapter BMW, dve plastični sondi dolžine 700 mm Φ 6 in 8 mm, dve kovinski cevi 700 mm Φ 5 in 6 mm ter cev dolžine 1200 mm Φ 8 mm. Hitra spojka, uporablja se med praznjenjem s zunanjo črpalko Kit s črpalko za izčrpavanje, za namestitev na enoto (29505, 29405) Črpalka je vključena. Kit za izčrpavanje in izsesavanje iz motorja, za namestitev na enote (29505, 29405). Črpalka je vključena. 9

10 Mobilne enote za odpadno olje z zbiralno posodo Enote za odpadno olje Enote za odpadno olje za gravitacijsko zbiranje motornega olja in olja za menjalnike v 20 litrsko posodo. Vse enote se lahko uporabljajo pod dvigali ali v kanalih. Enota se lahko izprazni gravitacijsko, z zračnim tlakom ali pa s črpalko na sodu ali ločeno nameščeno. Praznjenje z zračnim tlakom poteka prek cevi 2 m, enota pa je priključena na stisnjeni zrak. Varnostni ventil zagotavlja, da tlak v posodi nikoli ne preseže 0,5 bara. Nekatere enote se lahko uporabljajo za pnevmatsko sesanje prek sesalnih sond. Vakum se ustvarja prek ejektorja v sodu, ki ga poganja zraćni tlak 7-10 barov. Ko je vakum v sodu, se ta lahko uporablja brez povezave z zračnim kompresorjem. Vakumska enota se lahko opremi s transparentnim 10 litrskim rezervoarjem za merjenje dolitega olja. Vakumske enote so dobavljene s kitom s sondo, ki vključuje držalo sonde, adapter za Mercedes, adapter za VAG, adapter za BMW, dve plastični sondi 700 mm Φ 6 in 8 mm, dve kovinski sondi 700 mm Φ 5 in 6 mm ter plastična sonda 1200 mm Φ 8 mm. Vse enote so primerne za ne-korozivne tekočine. OPOZORILO! Ne uporabljaj enote s hlapljivimi ali hitro vnetljivimi tekočinami kot je bencin! 65 litrski rezervoar za odpadno olje s posodo Majhna učinkovita enota, idealna za manjše delavnice. Dodatki so enaki kot pri 100 litrski enoti. Rezervoar za odpadno olje, standardni Rezervoar za odpadno olje z ejektorjem in sesalnimi sondami Rezervoar za odpadno olje z ejektorjem, sesalnimi sondami in transparentno posodo Rezervoar za odpadno olje s pnevmatsko črpalko za sesanje in izčrpavanje, sesalne sonde so vključene Rezervoar za odpadno olje z ejektorjem in sesalnimi sondami, brez posode litrska mobilna sesalna enota za odpadno olje Mobilna enota za sesanje odpadnega olja prostornine 24 l s sesalno cevjo 2 m. Rezervoar za odpadno olje z ejektorjem in sesalnimi sondami litrska mobilna enota za odpadno olje za motocikle 35 litrska enota za odpadno olje z nizko nameščeno posodo za motocikle. Enota je lahko izpraznjena gravitacijsko ali z zračnim tlakom. Enota za odpadno olje za motocikle

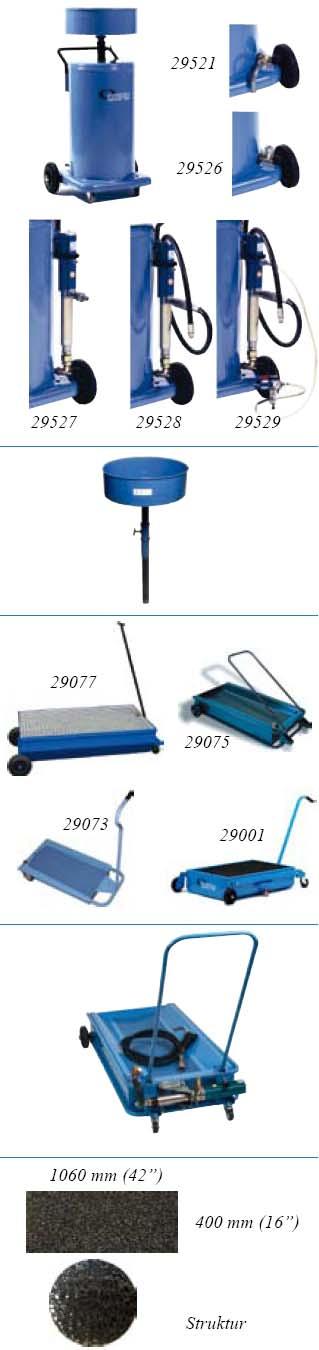

11 Oprema za odpadno olje Osnovna enota za odpadno olje Enota za odpadno olje kapacitete 95 litrov z 20 litrsko zbiralno posodo nastavljive višine. Z različnimi dodatki k osnovni enoti so razpoložljivi številni modeli, med njimi model z gravitacijskim praznjenjem, izčrpavanjem, izčrpavanje s črpalko na steni ter sesanjem z ravno cevjo. Dimenzije (D x Š x V) Teža Enota za odp. olje 600 x 550 x mm 25 kg Kompleti z enoto za odpadno olje z gravitacijskim praznjenjem prek ventila in zavite izhodne cevi s hitro spojko. Praznjena s SPEC 6025 ali s črpalko in hitro spojko Kot s izhodno cevjo za odpadno olje Kot z izhodno cevjo za odpadno olje in s kitom s priključkom za zrak Kot z alternativno sesalno cevjo in uporabo priprave s sondo /BT Posoda za odpadno olje za sode Posoda za odpadno olje, z nastavljivim adapterjem zamaška G2'' (moški), primerna za namestitev na sod 200 ali 60 l. Φ 480 mm. Nastavljiva višina Volumen posode Teža Posoda za odp. olje pribl. 600 mm pribl. 20 litrov 5 kg Nizka mobilna lovilna posoda (95 litrov) Gravitacijska zbiralna enota, izprazni se s stensko črpalko in hitro spojko. Prostornina Dimenzije Teža (pribl.) (D x Š x V) (pribl.) Nizka mobilna posoda 200 litrov 1450x820x360 mm 60 kg Nizka mobilna posoda 95 litrov 1250x610x260 mm 44 kg Nizka mobilna posoda 55 litrov 1000x660x210 mm 29 kg Nizka mobilna posoda 20 litrov 770x470x130 mm 18 kg Set s hitro spojko se priporoča za uporabo s praznilno črpalko. Zbiralna in polnilna enota za hladilno tekočino Primerna je za praznjenje in polnjenje iste tekočine po zaključku servisa. Vsebuje nizko mobilno posodo za odpadno olje (29075), črpalko za hladilno tekočino (22720), cedilo (28022), cevi in nujne dodatke. Prostornina Dimenzije Teža (pribl.) (D x Š x V) Zbiralna enota 95 litrov 1250 x 610 x 260 mm 53 kg Vlaknast filter Debelina 30 mm (11/4''), za uporabo v lovilnih posodah olja za preprečitev onesnaženja ob vstopu v praznilno črpalko

12 Črpalke za sesanje & odpadno olje Črpalke za sesanje in odpadno olje 1:1&5:1 Dvojno delujoče, pnevmatske črpalke za ne-korozivne tekočine, odpadno olje itd,.. Za stensko ali talno instalacijo, črpalke so načrtovane za ustvarjanje maksimalnega vakuma in ne delujejo, ko na sesalni strani ni tekočine. Priporočamo jih kadar se procesa črpanja ne more nadzorovati ali pri uporabi sesalnih sond. V drugih primerih uporabljajte standardne črpalke olja (poglavje o opremi za olje). Adapter zamaška G2'' (m) je vključen ( 28595). Razmerje tlakov: : : Kapaciteta Zračni tlak Priključki Teža Max 18 l/min, prost pretok, zračni tlak 1,0 Mpa, (10 barov) Max 38 l/min, prost pretok, zračni tlak 1,0 Mpa, (10 barov) Maks. 1,0 Mpa (10 barov) Zrak: G1/4'' (f) Olje: Izhod G3/4'' (f) Vhod G3/4'' (f) ,8 kg ,9 kg Črpalka za sesanje in odpadno olje 2:1 Dvojno delujoča, pnevmatska črpalka za ne-korozivne tekočine, odpadno olje itd,.. Za stensko ali talno instalacijo, črpalke so načrtovane za ustvarjanje maksimalnega vakuma in ne delujejo, ko na sesalni strani ni tekočine. Razmerje tlakov: : Kapaciteta Zračni tlak Priključki Teža Max 60 l/min, prost pretok, zračni tlak 1,0 Mpa (10 barov) Maks. 1,0 MPa (10 barov) Zrak: G 1/4'' (f) Olje: Izhod G3/4'' (f) Vhod G3/4'' (f) (pribl.) 10 kg Črpalka za sesanje in odpadno olje Pnevmatska črpalka olja za ne-korozivne tekočine, odpadno olje, itd,... Za stensko instalacijo, črpalka je načrtovana za ustvarjanje maksimalnega vakuma. Razmerje tlakov: 1:1 4: Kapaciteta Max 70 l/min, prost pretok, zračni tlak 1,0 Mpa (10 barov) Zračni tlak Maks. 1,0 MPa (10 barov) Priključki Zrak: G 1/4'' (f) Olje: Izhod G3/4'' Vhod G1'' Teža 5 kg 12

13 Časomer za črpalko Z namestitvijo časomera na pnevmatsko linijo je mogoče nadzorovati čas delovanja črpalke, kar poveča življensko dobo črpalke s skrajšanjem časa med katerim črpalka deluje brez tekočine. Časomer se lahko nastavi med 0 in 120 minutami. Priključni navoj Maks. tlak Teža Časomer črp. Vhod: G1''aliG3/4'' ali G1/2''(f) 8 barov 0,2 kg Izhod: G3/4''(m) Protipovratni ventil Priključi se na izhod črpalke. Priključek G3/4''(f) Sesalno cedilo z vakumskim merilcem Uporablja se za preprečitev vhoda umazanije in večjih delcev v črpalko, s čimer se prepreči poškodbe ali neustrezno delovanje. Merilec označuje, da je bil ustvarjen ustrezen vakum in tudi kdaj je sesanje končano. Priključek G1'' Sesalno cedilo za odpadno olje Polipropilensko cedilo z ogrodjem je odporno na večino tekočin, ki se uporabljajo v modernih servisnih delavnicah in vsebuje filterski vložek z 32 kovinskimi mrežicami. (do 0,6 mm premer odprtin). Filtracija je zadostna za preprečitev dovoda škodljivih delcev do črpalke in pralno cedilo je lahko čiščeno redno za odstranitev kakršnegakoli onesnaženja. Dva ¼ BSP(f) navoja na vrhu cedila se lahko uporabljata za namestitev vakumskih merilcev. Cedilo je dobavljeno brez odprtine do prekata s cedilom. Za namestitev vakumskega merilca je treba zvrtati odprtino 3 mm na dnu ¼ BSP prekata. Nameščeni vakumskih merilci bodo označili padec pritiska v ogrodju. Maks. delovni tlak: 20 Barov Maks. vakum: - 1 Bar (100% vakum) Maks. delovna temaperatura: +80 (začasen +100 C) Dimenzije: V x Š x D 280x146x92 Teža: ~1 kg Učinkovita površ. cedila: 115 cm2 Priključni navoj: 1 ¼'' BSP (f) Sesalno cedilo Merilec vakuma Priključna matica za cedilo, za namestitev merilca na vidno pozicijo Posebni vložek za cedilo, 32 mrežic Instalacijski kit za priključitev naposredno na spodnji ventil črpalke 1:1 in 5:1, vključuje naslednje komponente: A, B, C, D, G (H in I). Instalacijski kit za primer cedila, ki je nameščeno ločeno od črpalke. V tem primeru se priporoča cev poleg naslednjih komponent: A, B, C, E, F, G (H ali I) Instalacijski kit za priključitev neposredno na črpalko 2:1 vključuje naslednje komponente: C, D, G (H ali I) 13

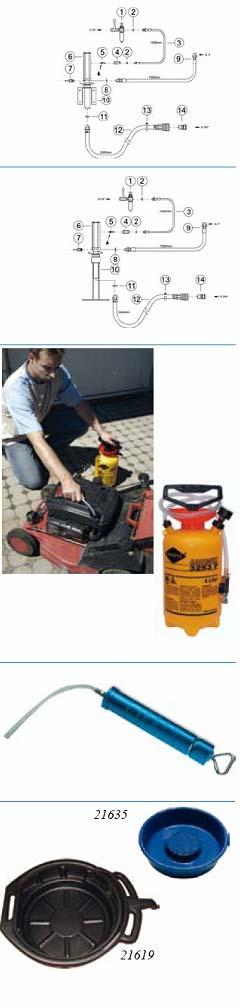

14 Instalacijski kiti in dodatki Instalacijski kit za stensko montažo črpalke Komponente za stensko montažo črpalke, vključena sta protipovratni ventil in cedilo. OPOMBA! Črpalka ni vključena. Izberi črpalke 22700, ali Instalacijski kit za talno montažo črpalke Komponente za talno montažo črpalke, vključena sta protipovratni ventil in cedilo. OPOMBA! Črpalka ni vključena. Izberi črpalko 22700, ali Ročna sesalna enota Za odvzem tekočine do 4 l s predhodno načrpanim vakumom. Idealen za odvzem motornega olja iz vrtnih kosilnic ali drugih težje dosegljivih področij. Ko je črpalka izključena, se lahko izprazni v zbiralni tank. Rezervoar, črpalka in sesalna sonda so iz visoko kakovostne plastike, cev črpalke in kontrolni ventil so iz medenine. Dodan je merilec vakuma. Maks. temperatura tekočine je do 30 C. Delovni tlak Generator tlaka Sesalna enota, 4 l - 0,7 bara Ročna črpalka 3253P Sesalna črpalka Za polnjenje in praznjenje malih rezervoarjev, ohišij menjalnikov, idr,.. Volumen Sesalna črpalka 500 cm Sesalna črpalka 800 cm Posoda za lovljenje olja & čiščenje delov Priročna posoda za lovljenje olja in čiščenje delov. Za čiščenje manjših delov ali lovljenje olja. Izdelana iz polietilena odpornega na olja in druge kemikalije. Posoda za lovljenje olja & čiščenje delov kapaciteta 8 l Posoda za lovljenje olja & čiščenje delov kapaciteta l 14

15 Vakumska črpalka Pnevmatska vakumska črpalka Zanesljiva vakumska črpalka za namestitev na sod za hitro praznjenje rezkih tekočin, odvečne barve, vode, odpadnega olja, idr,.. iz strojev, ličarskih komor, motorjev in drugih naprav. Vakum je lahko nastavljiv s kontrolnim ventilom in je razviden na merilcu. Ko je sod poln, se črpalka avtomatično izklopi in indikator prikaže trenuten status. Vakumska črpalka, osnovni model Osnovni model, (22582) vsebuje črpalko in adapter zamaška, namenjen je za montažo na sod ali tank z navojem G2 (f). Dimenzije Poraba zraka Priključek Vakumska črp. 170 x 170 pribl. 60 l/min Zrak: G1/ osnovni model x 170 Sesalna cev: Φ25 mm Vakumska črpalka s kitom za pnevmatski priključek Vakumska črpalka (22582) v kompletu s kitom za pnevmatski priključek (22587). Priključek Vakumska črpalka s kitom s p. za zrak Zrak: ¼ cevna vdolbina Vakumska črpalka s sesalno cevjo Vakumska črpalka v kompletu s sesalno cevjo (22588). Priključek Vakumska črp. s sesalno cevjo Zrak: G1/4 (f) Vakumska črpalka s kitom za pnevmatski priključek in sesalno sondo Vakumska črpalka (22582) v kompletu za izčrpanje olja prek sesalne sonde iz menjalnika, motornega bloka, itd,.. Komplet vsebuje kit za pnevmatski priključek (225879), sesalno cev ( ) in kit s sondo ( ). Priključek Vakumska črpalka s sesalno cevjo, kitom s priklj. za zrak in sesalnimi sondami Zrak: ¼ cev

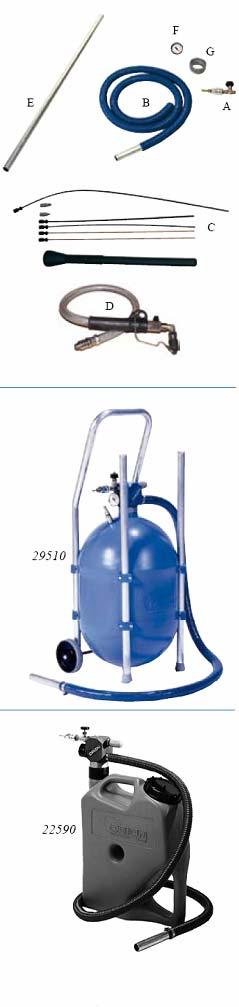

16 Vakumska črpalka Dodatki za vakumsko črpalko Dod. Beležka A Kit za pnev. priklj. Vsebuje zaporni ventil, merilec, nastavek, hitro spojko, priklj. za cev B Sesalna cev vsebuje cev (Φ 25 mm, dolžine 2,2 m) in aluminijasto cev dolžine 200 mm C Kit s sesalno sondo Kit s sesalno sondo vsebuje držalo sonde, adapter VAG, adapter BMW, dve plastični cevi dolžine 700 mm Φ 5 in 6 mm ter plastično cev dolžine 1200 mm Φ8 mm D Sesalna cev Ses. cev z držalom in ventilom za uporabo s kitom za sesalno sondo E Sesalna cev (ravna) Aluminijasta, dolž. pribl. 1 m F Merilec Indikator vakuma, 0 1 bar G Adapter zamaška Za uporabo kadar je črpalka pogosto premeščana med različnimi rezervoarji Reduktor Redukcijski adapter se uporablja pri priključitvi sesalne cevi na vakumsko črpalko OriDrain mobilna sesalna enota (izčrpavanje) Ta enota se lahko uporabi za izčrpanje večine tekočin tudi zelo onesnaženih iz strojev, motorjev, menjalnikov, rezervoarjev hladilne tekočine, ipd,.. Enota sestoji iz 36 litrskega rezervoarja iz polietilena, aluminijastega stojala s kolesi in vakumske črpalke Črpalka se avtomatično ustavi, ko je rezervoar poln. Rezervoar se lahko izprazni z iztakanjem tekočine ali s premikom vakumske črpalke na prazen sod, kjer se jo uporabi za izčrpavanje tekočine. Maks. delovna temeratura +60 C, temp. lahko doseže +90 C za kratek čas. Dimenzije Poraba Volumen Teža (Š x D x V) zraka (pribl.) OriDrain 380x280x950 mm 60 l/min 36 l 8,5 kg OriDrain 380x280x950 mm 60 l/min 36 l 8,5 kg s ses. sondo Prenosna sesalna enota, Orican Ta enota se lahko uporabi za izčrpanje večine tekočin tudi zelo onesnaženih iz strojev, motorjev, menjalnikov, rezervoarjev hladilne tekočine, ipd,.. Enota sestoji iz pnevmatske vakumske črpalke nameščene na OriCan rezervoar iz polietilena, ročaja za nošenje in Φ100 mm polnilno odprtino. Dodana je sesalna cev dolžine 2,2 m (22588). Kapaciteta sesanja je maks. 60 l/min. (voda). Maks. vakum je 50%. Maks. temp. +60 C. OriCan rezervoar sam, pribl. 16 l Adapter črpalke, G 2 (f) G2 (f)
