1 RACIREA APLICATII IN INDUSTRIA ALIMENTARA SI BIOTEHNOLOGII

2 APLICATII ALE OPERATIILOR DE RACIRE: Controlul reactiilor exoterme; Controlul reactiilor care se desfasoara la temperaturi scazute; Conditionarea aerului; Lichefierea gazelor; Uscarea la temperaturi joase; Conservarea produselor alimentare; Blocarea sau incetinirea unor procese biochimice sau microbiologice.

3 PROCEDEE DE RACIRE: 1. La temperaturi superioare celor la care exista agentul racitor disponibil; 2. La temperaturi inferioare temperaturii la care se gaseste substanta care produce racirea (= agentul frigorific); 3. Racirea mecanica prin procedeele precedente,, in instalatii astfel alcatuite incat agentul frigorific, devenit purtator de caldura, circula continuu prin instalatie in circuit inchis.

4 1. RACIREA LA TEMPERATURI SUPERIOARE CELOR LA CARE EXISTA AGENTUL RACITOR DISPONIBIL Se bazeaza pe transferul termic (conductiv, convectiv,, radiant) ) de la corpul cald (care trebuie racit) ) la corpul rece (agentul de racire); EXEMPLE: Racirea cu apa rece; Racirea cu aer; Racirea cu gheata; Racirea cu dioxid de carbon solid; Racirea cu aer lichid.

5 2. LA TEMPERATURI INFERIOARE TEMPERATURII LA CARE SE GASESTE SUBSTANTA CARE PRODUCE RACIREA Procedeul implica un proces ENDOTERM Fizic (transformare de stare) Chimic (reactie chimica) Caldura necesara procesului este absorbita din spatiul care trebuie racit; EXEMPLE: Racirea cu amestecuri refrigerente; Racirea prin evaporare in aer; Racirea prin destindere,, cu sau fara producere de lucru mecanic.

6 3. RACIREA MECANICA Agentul frigorific (purtatorul( de caldura) circula continuu prin instalatie in circuit inchis; Racirea se face continuu,, cu consum de energie: mecanica termica Instalatiile de racire functioneaza prin: Comprimare; Absorbtie; Adsorbtie.

7 RACIREA CU APA Modul obisnuit de racire in industrie; Temperatura apei = f (natura( sursei): Apa de adancime (puturi, fantani): T constanta tot timpul anului: : C Apa de suprafata (rauri, lacuri): T variabila: : 0 C (iarna( iarna) ) C (vara( vara) RACIRE INDIRECTA: serpentine, manta, teci, schimbatoare de caldura; RACIRE DIRECTA: introducerea apei in mediul care trebuie racit (condensa- toarele de amestec,, de exemplu).

8 RACIREA CU GHEATA Contactul direct cu gheata permite racirea pana la T = 2 3 C; Pentru o racire rapida gheata este sfaramata in granule cu Ø 10 mm (creste astfel suprafata de transfer termic); H topire gheata = 332,5 kj/kg

9 RACIREA CU DIOXID DE CARBON SOLID CO 2 solid (zapada( carbonica, gheata carbonica, gheata uscata) sublimeaza la T = -79 C; H sublimare = 574 kj/kg; Cu solventi organici (eter, acetona,, CCl 4, CHCl 3, benzina usoara) ) in care se introduce treptat CO 2 solid se obtine o temperatura constanta de -79 C.

10 RACIREA CU AMESTECURI FRIGORIFICE Sunt amestecuri de apa (gheata)) cu saruri avand H dizolvare < 0 (cu dizolvare endoterma); Temperatura minima (punctul( criohidric) se atinge cu amestecuri sare + gheata de compozitia eutecticului. Gheata eutectica se obtine prin congelarea sub punctul criohidric a solutiilor frigorigene. Prin topire absoarbe caldura latenta de topire la T = ct. (temp. punctului criohidric).

11 AMESTECURI FRIGORIFICE EUTECTICE Substanta Concentratie [g subst.. la 100 g gheata] Punct criohidric [ C] H topire [kj/kg] NH 4 Cl 22,7-15,8 72,8 Ca(NO 3 ) 2.4H 2 O NH 4 NO ,7 68,4 NaCl 30,7-21,2 56,4 CH 3 -CH 2 -OH MgCl 2.2H 2 O 84-33,6 - H 2 SO 4 + H 2 O CaCl 2.6H 2 O ,8

12 RACIREA PRIN VAPORIZAREA UNUI LICHID INTR-UN GAZ La contactul G-L, o parte din L se vaporizeaza, pana la saturarea G; Caldura necesara vaporizarii lichidului (proces endoterm) este furnizata de L sau de G, pana la stabilirea unui echilibru termic: T [ ] g [ ] g = T [ ]l Efectul care intereseaza: racirea lichidului. Procedeul este mult utilizat pentru racirea apei prin contact cu aerul.

13 RACIREA APEI PRIN VAPORIZARE PARTIALA IN AER CONDITII FAVORIZANTE PENTRU RACIREA APEI: Suprafata de contact aer apa mare (bazine intinse, stropire fina); Timp de contact aer apa mare (expunere indelungata a lichidului stationar, curgere peste gratare sau umpluturi); Viteza mare intre aer si apa pentru indepartarea vaporilor care tind sa satureze aerul; Debit de aer mare (micsorarea rezistentelor care se opun circulatiei aerului).

14 INSTALATII INDUSTRIALE PENTRU RACIREA APEI PRIN EVAPORARE IN AER 1. Bazine si lacuri de racire; 2. Bazine si lacuri de racire cu duze de stropire; 3. Turnuri de racire; 4. Straturi de inele Raschig.

15 DEBITUL DE APA CARE POATE FI RACITA PE 1 m 2 DE TEREN, PRIN EVAPORARE IN AER m 3 /(m 2.h) Lacuri Lacuri cu duze Turnuri cu placi de picurare Turnuri cu suprafete udate Turnuri hiperbolice cu tiraj natural Turnuri cu tiraj fortat Straturi de inele Raschig

16 SCHEMA DE PRINCIPIU A UNEI INSTALATII CU TURN DE RACIRE TURN DE RACIRE Apa evaporata SCHIMBATOR DE CALDURA Fluid de proces Aer Apa de adaos Apa recirculata Purja POMPA DE RECIRCULARE

17 CLASIFICARE TURNURILOR Cu tiraj natural Cu tiraj fortat: DE RACIRE cu circulatie fortata a aerului cu circulatie indusa a aerului: in contracurent in curent incrucisat

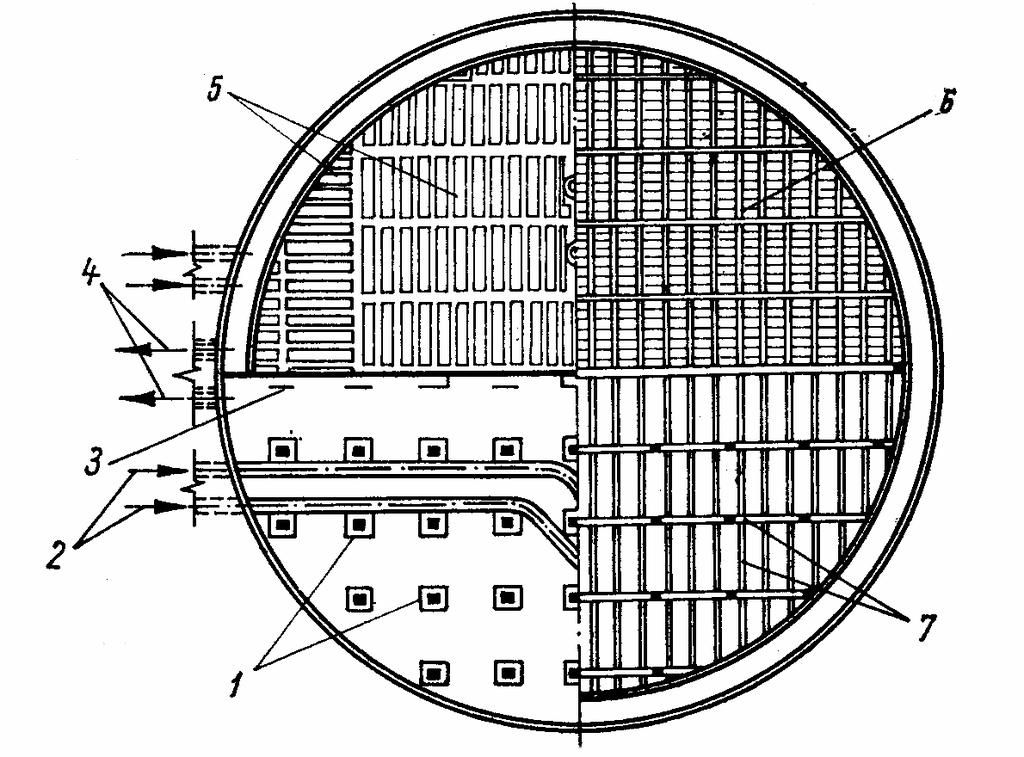

18 TURNURI DE RACIRE CU TIRAJ NATURAL

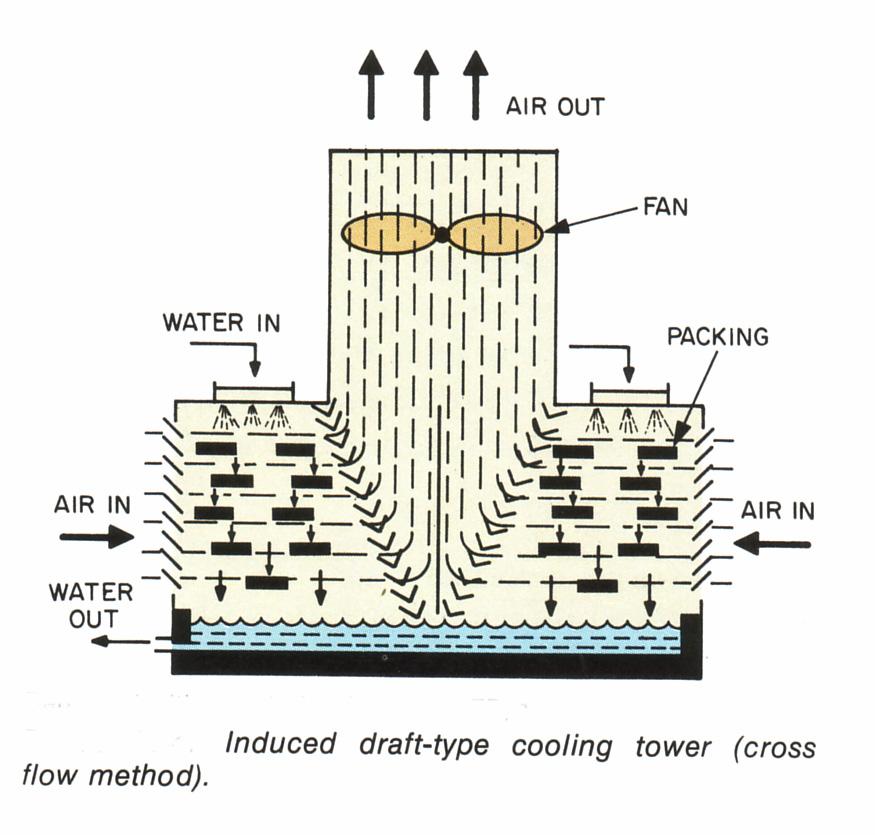

19 TURNURI DE RACIRE CU TIRAJ FORTAT

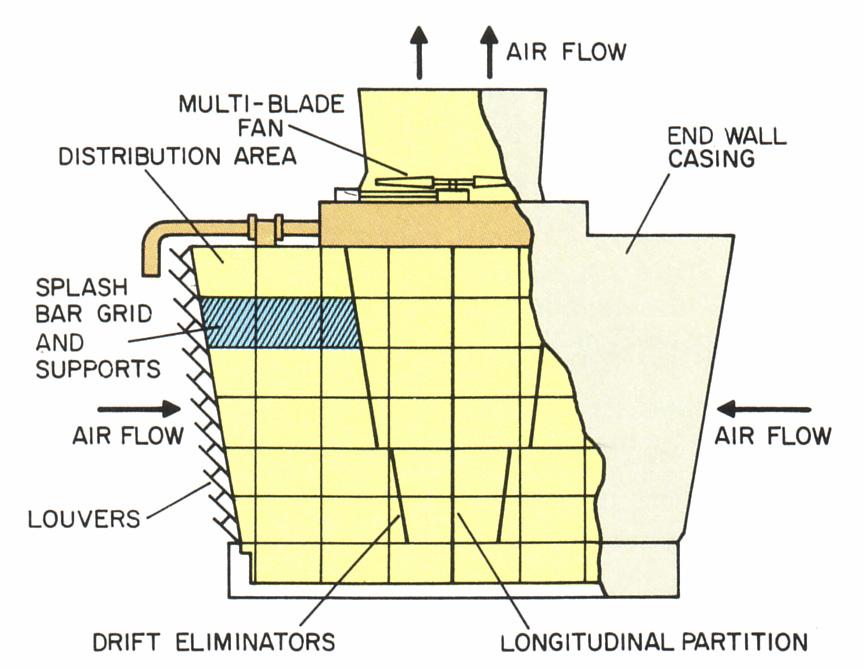

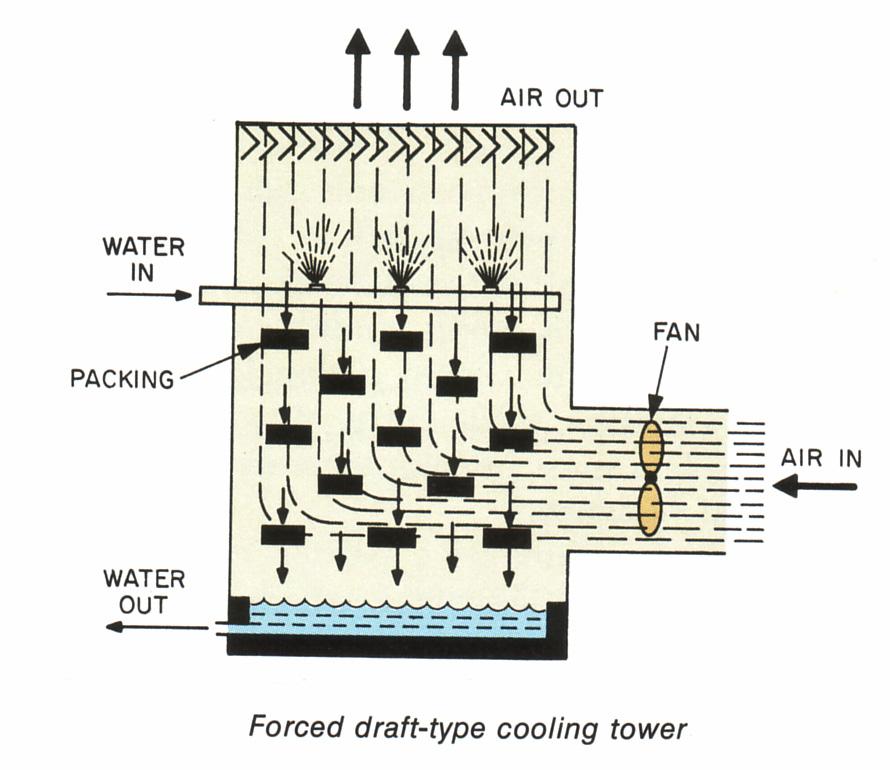

20 TURNURI DE RACIRE CU TIRAJ FORTAT

21 TURNURI DE RACIRE TIPURI CONSTRUCTIVE PREDOMINANTE CILINDRIC-CONIC Predominant in Germania

22 TURNURI DE RACIRE TIPURI CONSTRUCTIVE PREDOMINANTE HIPERBOLIC Predominant in Anglia

23 TURNURI DE RACIRE TIPURI CONSTRUCTIVE PREDOMINANTE CELULAR Predominant in SUA

24 COMPARATIE: TIRAJ FORTAT TIRAJ NATURAL Tipul turnului ( T = 10 C, T aer = 12 C, φ aer = 70%) Debit apa [mc/h] Incarcare specifica [kg/(mp.s)] Temp. termometru umed [ C] Temp. apa racita [ C] Tiraj natural Hiperbolic cu picurare Hiperbolic pelicular ,91 1, ,0 29,8 Tiraj fortat Cu ventilator si prelingere Monoventilator tip Hamon ,66 3, ,2 26,2

25 COMPARATIE: TIRAJ FORTAT TIRAJ NATURAL Consum energetic suplimentar pentru ventilatoare Costuri de investitii mai reduse (turnuri cu geometrii simple si inaltimi reduse) Consum energetic mai redus Costuri de investitii ridicate (turnuri hiperbolice din BA cu H 100 m) Asigura ΔT 10 K Asigura ΔT 7 K

26 BILANTUL APEI Aer Apa evaporata Fluid de proces Apa de adaos Apa recirculata Purja Apa de adaos = Apa evaporata + Purja

27 BILANTUL APEI Apa de adaos = Apa evaporata + Purja Pentru a mentine constanta concentratia sarurilor in sistem: Q AA C SAA = Q PJ C SPJ {1} Unde: Q AA debitul apei de adaos [mc/sec] Q PJ debitul apei purjate [mc/sec] Q AR debitul apei recirculate [mc/s] C SAA - concentratia sarurilor in apa de adaos [mg/l] C SPJ concentratia sarurilor in apa de purja [mg/l] C SAR concentratia sarurilor din apa recirculata [mg/l] In regim de functionare continuu si stationar: C SPJ = C SAR {2}

28 BILANTUL APEI Factorul de concentrare (N C ): Q + N = AA = SPJ = PJ EV = 1+ C Q C Q PJ SAA PJ Cunoscand N C si debitul de apa evaporata (Q EV ), se poate calcula purja sistemului: C Q Q PJ = Q N Q C EV 1 Q Q EV PJ

29 CHIMISMUL APEI DE RACIRE 3 Componenti Apa de Apa recirculata adaos N C = 2 N C = Duritate totala, mg/l CaCO Calciu, mg/l CaCO Magneziu, mg/l CaCO Alcalinitate p, mg/l CaCO Alcalinitate m, mg/l CaCO Sulfati, mg/l SO Cloruri, mg/l Cl Silice, mg/l SiO ph ph de saturatie (la 60 C) Indice de saturatie Langelier Indice de stabilitate Ryznar Caracterul apei 7,0 7,8-0,8 8,6 neincrustant 7,3 7,3 0,0 7,3 neincrustant 8,3 6,8 +1,5 5,3 incrustant

30 CONSUMUL DE APA DE ADAOS APA DE ADAOS, % DIN DEBITUL RECIRCULAT ΔT = 5,5 K ΔT = 14 K ΔT = 28 K VALOAREA FACTORULUI DE CONCENTRARE, N C

31 RACIREA PRIN DESTINDERE o Destinderea unui gaz: Fara producere de lucru mecanic Cu producere de lucru mecanic

32 RACIREA PRIN DESTINDERE FARA PRODUCERE DE LUCRU MECANIC Procesuldecurgela entalpieconstanta: H 2 = H 1, respectiv dh = 0 Variatia entalpiei cu P si T: adica: sau: dh dh = = H T H T dt dh = c P.dT - c P.μ.dP P P + dt H P + T H T unde: dp P T P μ = H T P dp Coeficientul efectului diferential Joule-Thomson H

33 RACIREA PRIN DESTINDERE FARA PRODUCERE DE LUCRU MECANIC Gaze ideale: destinderea se face fara consum de lucru mecanic Desinderea gazelor ideale are loc la T = constant Gaze reale: destinderea se face cu consum de lucru mecanic pentru invingerea fortelor de atractie dintre molecule.

34 RACIREA PRIN DESTINDERE FARA PRODUCERE DE LUCRU MECANIC Efectul Joule- Thomson integral: μ i ( P P ) = 1 2 P P 1 2 dp Efectul Joule Thomson pentru aer (P finala = 0,1 MPa) Temp. initiala [ C] [K] Racirea aerului [K] la P initiala: 5 MPa 10 MPa 20 MPa 11,6 22,5 39,0 16,0 30,8 55,0 21,4 42,7 71,5

35 RACIREA PRIN DESTINDERE CU PRODUCERE DE LUCRU MECANIC La aceleasi caderi de presiune se obtin raciri mult mai importante daca gazele sunt fortate sa produca nu numai lucru mecanic pentru invingerea fortelor interne (intermoleculare), dar si lucru mecanic extern, intr-o masina cu piston (detentor) sau turbodetentor.

36 RACIREA PRIN DESTINDERE CU PRODUCERE DE LUCRU MECANIC Destinderea este politropa, apropiata de destinderea adiabatica: Temperatura finala a gazului se determina din ecuatia: T T 1 2 = P P n 1 n in care n este exponentul politropic. 1 2

37 RACIREA PRIN DESTINDERE CU PRODUCERE DE LUCRU MECANIC TURBODETENTOARE Turbodetentorul Kapitza Expandare de la presiuni relativ joase a unor debite mari de aer; Diametre mici: 8 cm; Turatii mari: rot/min; Randament: %; Masa: 250 g.

38 RACIREA MECANICA PRIN: Comprimare; Absorbtie; Adsorbtie. SE STUDIAZA IN CADRUL CURSULUI DE TEHNICA FRIGULUI
