1 SISTEMI ZA OSKRBO GEBERIT DA BO VSE PREPROSTO TEKLO

2 ŽIVLJENJSKA ŽILA ZA SODOBNE ZGRADBE Sodobna zgradba deluje kot zapleten organizem, ki potrebuje oskrbo z vodo, toploto, energijo in zrakom. Geberit ponuja rešitve, ki omogočajo njeno zanesljivo in trajno delovanje. Pitna voda, ogrevanje, hlajenje in plin, stisnjen zrak in drugi mediji, Geberitovi oskrbovalni sistemi za bivalne stavbe, industrijo in javne ustanove zagotovijo varnost, ki jo stranke pričakujejo od vas. 2 3

3 GEBERIT MEPLA GEBERIT VOLEX GEBERIT MAPRESS NERJAVNO JEKLO GEBERIT MAPRESS OGLJIKOVO JEKLO KAZALO GEBERITOVA TEHNIKA S SISTEMOM Varna povezava s prihodnostjo 6 GEBERIT MAPRESS Stabilna in hitro stisnjena povezava 22 GEBERITOVI SISTEMI ZA STISKANJE Hitro in varno povezani 8 GEBERIT MAPRESS NERJAVNO JEKLO Sijoč uspeh za visoke zahteve 26 GEBERITOVE REŠITVE ZA HIGIENO PITNE VODE Varna pitna voda 10 GEBERIT MAPRESS OGLJIKOVO JEKLO Varno stisnjeni zaprti krogotoki 28 GEBERITOVE STORITVE Močan partner za vsako nalogo GEBERIT MEPLA Fleksibilne cevi, ki ohranijo obliko GEBERIT VOLEX Zanesljivost je naše vodilo ORODJA 30 TEHNIČNI PODATKI 34 TRAJNOSTNI IZDELKI

4 GEBERITOVA TEHNIKA S SISTEMOM VARNA POVEZAVA S PRIHODNOSTJO Oskrbovalni vodi morajo v stavbi prevzeti različne naloge in izpolnjevati številne zahteve glede varnosti in higiene. Oskrbujejo nas s higiensko neoporečno pitno vodo in prijetno toploto. Varno prenašajo plin do kraja uporabe ali pa morajo pri posebni vrsti rabe izpolniti najvišje varnostne standarde. NEPRESTANE IZBOLJŠAVE Geberit je v Evropi vodilni na trgu sanitarne tehnike, kar velja predvsem za oskrbovalno tehniko. Redkokatero podjetje v tej panogi vsako leto vlaga toliko v nenehno optimizacijo obstoječih sistemov in v razvoj novih tehnologij kot Geberit. NATANČNE REŠITVE ZA VARNE IN ČISTE HIŠNE INŠTALACIJE Geberit nudi ustrezne rešitve z različnimi izdelki na zasebnem, poljavnem, javnem in industrijskem področju. Z Geberitovimi sistemi plastičnih ali kovinskih cevi lahko rešite skoraj vsako nalogo pri hišni inštalaciji. Prehodi, ki se natančno prilegajo, ustvarijo zanesljive in trajne povezave znotraj enega Geberitovega oskrbovalnega sistema in med različnimi materiali. HITRE POVEZAVE ZA VAŠ USPEH Kot pionir tehnike stiskanja je Geberit že pred 50 leti zanetil revolucijo pri vgradnji cevi, od takrat pa nenehno razvijal izboljšave, kot je npr. Geberitov indikator stisnjenosti Mapress. OPTIMALEN PREHOD Geberit MasterFix je tehnika povezovanja brez orodja in tesnilne vrvice, ki omogoča varen priključek na armature in vgradne elemente. NOVO NOV PREHOD Z MASTERFIX-OM Tudi če je mesto vgradnje ozko ali temno, MasterFix zagotovi varno vgradnjo, saj se začuti in sliši, kdaj je adapter tesno nameščen. Geberitov prehod z adapterjem MasterFix pa se lahko tudi po dolgotrajni uporabi odstrani brez težav. Geberitov prehod z adapterjem MasterFix s slišnim in tipnim nadzorom zaključka montaže 6 7

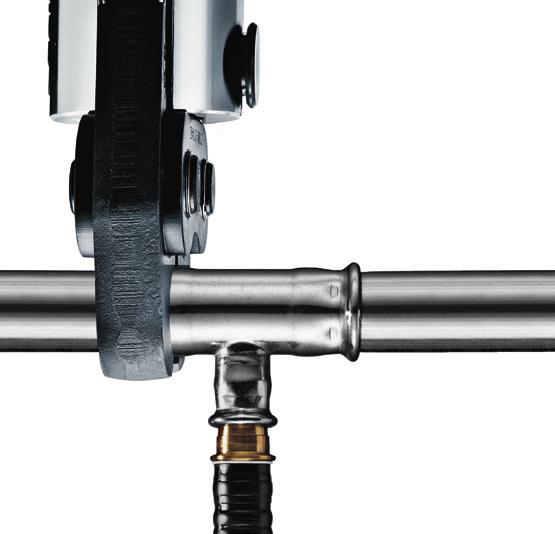

5 GEBERITOVI SISTEMI ZA STISKANJE HITRO IN VARNO POVEZANI Vaši delodajalci pričakujejo varne in trajne povezave med cevmi. Zanje je pomembno hitro in gospodarno delo na gradbišču. Oba cilja lahko dosežete z Geberitovimi sistemi za oskrbo, ki se uspešno uporabljajo že desetletja. Natančne gospodarne rešitve za mnoge inštalacijske projekte Nestisnjena mesta zagotovo opazimo zaradi posebno oblikovanih poti za uhajanje Geberitovo orodje za stiskanje za hiter in varen napredek pri delu Optimalno usklajeni sestavni deli orodja HITROST JE GOSPODARNOST S stiskanjem z namenskim orodjem se cev in/ali fiting preoblikuje. Geberitove stisnjene povezave ustvarijo kakovostne mehanske povezave, ki so nerazdružljive in tesnijo tudi ob vzdolžnih silah. Fitingi trajno hidravlično tesnijo, saj se preoblikovani obroči vrnejo v prvotno stanje. Stiskanje in vtikanje sta hitra načina povezovanja in prihranita veliko časa v primerjavi s tradicionalnimi načini, kot je spajkanje ali varjenje. Ker ni odprtega ognja, se lahko opustijo tudi varnostni ukrepi, ki vzamejo veliko časa. VIDNO VARNO Geberitovi sistemi za oskrbo imajo različne mehanizme, ki zagotavljajo pravilno vgradnjo. Prava vtična globina Pri sistemu Geberit Mepla se cev vtakne v fiting do omejevala in hitro se vidi, če je povezava pravilno izvedena. Pravilna nastavitev orodja Pri vseh sistemih stiskanja se stiskalne čeljusti zaradi oblike fitinga lahko nastavijo le tako, da je izključena napačna nastavitev. Tako se zmanjša oz. prepreči napačno stiskanje. Indikator stisnjenosti Ne smemo pozabiti stisniti povezav. Nestisnjene fitinge Geberit Mapress zato takoj prepoznamo po barvnih indikatorjih stisnjenosti. Barvne indikatorje lahko po stiskanju preprosto odstranimo z robov fitinga. Trajno zanesljive povezave zagotovite z Geberitovim orodjem za stiskanje. Nestisnjeno netesno Fitingi Geberit Mepla in Geberit Mapress so pri tlačnem preizkusu z zrakom ali vodo netesni, 1) dokler jih ne stisnemo z orodjem. Poti za uhajanje preizkusnega medija so določene in zagotovijo, da opazimo še nestisnjena mesta. Tako ste lahko vi in vaš naročnik prepričani, da vse zanesljivo tesni. Zaradi posebno oblikovanih poti za uhajanje so nestisnjeni fitingi med tlačnim preizkusom takoj opazni. Barvni indikatorji že pred tlačnim preizkusom pokažejo, kje so nestisnjena mesta fitingov Mapress. Mehansko trdna in hidravlično tesna: stisnjena povezava. 1) Velja le za črne tesnilne obroče CIIR, ki se običajno uporabljajo za hišno tehniko. 8 9

6 GEBERITOVE REŠITVE ZA HIGIENO PITNE VODE VARNA PITNA VODA Razvoj bakterij, ki škodujejo zdravju, se lahko učinkovito prepreči z Geberitovim znanjem in izkušnjami. Pravilno projektiranje, izvedba in zagon Namenska raba Preprečevanje zastajanja 5 Marsikateri uporabnik se ne zaveda, da nevarni povzročitelji bolezni, kot so legionela, psevdomonasi in druge bakterije prežijo ravno tam, kjer pričakujemo svežino in čistočo. Geberit s pravimi rešitvami skrbi za to, da lahko inštalaterji, projektanti in upravitelji stavb z ustreznimi ukrepi zagotovijo higiensko varnost. Preprečevanje neugodne temperature VARNOST PITNE VODE SE ZAČNE S PROJEKTIRANJEM. Da prhanje ne bi postalo nevarno za zdravje, temveč ostalo brezskrben užitek, so odgovorni projektant, izvajalec in upravitelj objekta, kajti sterilne pitne vode ni. A do koncentracije, ki je nevarna za zdravje, pride le pod ugodnimi življenjskimi pogoji povzročiteljev bolezni. Njihovo prekomerno razmnoževanje je mogoče preprečiti s pravilnim projektiranjem in vgradnjo, higiensko varno prvo polnitvijo sistema in po potrebi s higienskim spiranjem, ki zagotovi dovolj pogosto menjavo vode v ceveh. STANDARDI IN ZAKON: SMERNICE ZA VARNOST PRI PROJEKTIRANJU, VGRADNJI IN UPORABI. Različne uredbe, standardi in pravilniki zagotavljajo kakovost pitne vode v hišnih inštalacijah. Na evropski ravni kakovost vode, namenjene za prehrano ljudi, ureja Direktiva 98/83/ES. V Avstriji je odločilna uredba o pitni vodi TWV, v Nemčiji pa TrinkwV Če se upoštevajo določbe uredbe o pitni vodi in splošno priznana pravila tehnike, so najpomembnejši temeljni pogoji za higienično oskrbo s pitno vodo zagotovljeni. Tudi projektanti, inštalaterji in upravljavci so v tem primeru pravno zaščiteni. slepi vod: razmnoževanje bakterij Slepi vodi, v katerih se voda ne izmenjuje, so idealen kraj za razvoj bakterij. mirovanje optimalna rast 25 C 50 C 60 C Idelani pogoji za razvoj legionele so med 25 in 50 C hitro odmiranje Geberitova splakovalna naprava omogoča redno splakovanje cevnega sistema, povsod, kjer lahko prihaja do zastoja pitne vode. Z različnimi možnostmi nastavitve, kompaktno izvedbo in inovativno krmilno tehniko postavlja merila v svoji panogi. 1 REDNO SPIRANJE Geberitovo higiensko spiranje preprečuje zastoj v vodih pitne vode. Upravljanje s pametnim telefonom je preprosto in prijazno za uporabnika. 2 BREZ MLAČNE VODE Dobra toplotna izolacija zagotavlja, da hladna voda ostane zares hladna in topla zares topla. Bakterije se tako ne morejo razmnoževati. 3 PREIZKUŠENI VGRADNI MATERIALI Geberitovi sistemi za oskrbo in izdelki za higieno pitne vode izpolnjujejo higienske zahteve in so certificirani po nemških smernicah za plinske in vodne inštalacije DVGW. 4 REDNO VZDRŽEVANJE Sestavne dele sistema je treba redno čistiti in vzdrževati. 5 DIMENZIONIRANJE Premeri cevi, ki niso preveliki, temveč dimenzionirani za dejansko porabo, omogočajo optimalno izmenjavo vode. 6 BREZ NEUPORABLJENIH VODOV Voda v redko ali nikoli uporabljenih odsekih vodov zastaja. Zato Geberit priporoča izvedbo vodov v zanki. 7 ČISTI SESTAVNI DELI SISTEMA Geberitove cevi in fitingi so tovarniško zaščiteni s pokrovi, kar jih ščiti pred umazanijo. 8 VODA ZA GAŠENJE BREZ POVRATNEGA VODA Voda v napeljavah za gašenje zastaja več let. Zato je treba s primernimi prehodnimi točkami preprečiti povratni tok v sistem za oskrbo s pitno vodo. 9 PRVO POLNJENJE SISTEMA S ČISTO VODO Geberitov higienski filter preprečuje dovod umezane vode v sistem ob prvem polnjenju npr. med tlačnim preizkusom. 10 Z VROČO VODO PROTI BAKTERIJAM V ogrevalnem sistemu temepertatura vode ne sme pasti pod 60 C. Geberitovi cevni sistemi so opremljeni z zaščitnimi čepi. Tako so cevi in fitingi med skladiščenjem in prevozom zaščiteni pred vdorom umazanije in prahu

7 GEBERITOVE STORITVE MOČAN PARTNER ZA VSAKO NALOGO Kakovost in inovacije ter zanesljivost, partnerstvo in osebno svetovanje so zelo pomembni. Ponujamo storitve in podporo, ki jo potrebujete, po potrebi tudi na gradbišču. OSEBNO SVETOVANJE IN STORITVE Z veseljem smo vam na voljo. Preko telefona, z osebnim pogovorom ali na gradbišču vam Geberit stoji ob strani z nasveti in dejanji. Nudimo obširno pomoč, od strokovnih informacij do tehničnega svetovanja, in odgovorimo na vsa vprašanja glede projektiranja. ZNANJE IN IZKUŠNJE ZA VAS Geberit podpira sanitarno panogo pri spopadanju z izzivi prihodnosti z obširno ponudbo usposabljanj. Znanje delimo z vami na seminarjih ali neposredno na vašem gradbišču in tako prispevamo k skupnemu uspehu. Na voljo imate priročne medije, od priročnikov do videov z navodili za vgradnjo, ki obsegajo številna vprašanja in naloge. POMOČ PRI PROJEKTIRANJU S programsko opremo za projektante ProPlanner, praktično Geberitovo aplikacijo ProApp in številnimi drugimi orodji vam pomagamo pri obvladovanju vsakodnevnih nalog. Poleg tega so na voljo podatki BIM za projektiranje stavb s programom Autodesk Re-vit

8 Fleksibilne, upogljive, ohranjajo obliko Čiste, varne, preproste za vgradnjo Varne povezave s stiskanjem Hitri in varni prehodi na druge sisteme, kot je npr. Geberit Mapress GEBERIT MEPLA FLEKSIBILNE CEVI, KI OHRANIJO OBLIKO Geberitov sistem večplastnih cevi Geberit Mepla združuje prednosti kovine in plastike. Tako dela na gradbišču hitreje potekajo, hkrati pa so upoštevani vsi potrebni predpisi in pravila. 1 Razrežemo... TRIJE SLOJI ZA PITNO VODO IN OGREVANJE Obstojnejše proti koroziji in lažje od kovinskih cevi, bolj ohranjajo obliko in so odpornejše od plastičnih cevi, preprosto in hitro se vgradijo: cevi Geberit Mepla povezujejo prednosti iz obeh svetov cevi. Cevi Geberit Mepla so stabilne, upogljive, difuzijsko tesne in ohranjajo tesnost tudi daleč nad standardnim preizkusnim tlakom 1,1 MPa (11 barov). Zunanji plastični sloj iz polietilena (PE-RT druge generacije) ščiti pred korozijo in mehanskimi poškodbami. Zaradi srednjega sloja iz aluminija je cev stabilna in upogljiva. Notranji sloj, prav tako iz PE-RT-ja, je obstojen proti koroziji in varen za živila. Zato se lahko Geberit Mepla uporablja za vse vrste kakovosti vode brez predhodne analize. VARNE INŠTALACIJE ZA PITNO VODO IN OGREVANJE S sistemom Geberit Mepla potrebujete le še en sam sistem za oskrbo s pitno vodo in ogrevanje. Z velikostjo cevi od mm in izbiro med okoli 300 fitingi iz polivinildenfluorida (PVDF) in rdeče litine lahko rešite praktično vsako inštalacijsko nalogo. V inštalacijah za ogrevalne sisteme so vse velikosti cevi atestirane za temperature od 0 80 C, v inštalacijah pitne vode od 0 70 C ter za delovni tlak do 1 MPa (10 barov). Praktični fitingi, kot je križni fiting, se v vsakdanu uveljavijo npr. pri priključitvi grelnega telesa na dva vzporedna voda brez križnega spoja. Geberitov sistem cevi MeplaTherm je gospodarna alternativa za inštalacije za ogrevanje. GOSPODARNO IN SISTEMATIČNO Geberitov adapter MeplaFix omogoča hitro priključitev na Geberitove sanitarne elemente. Posebni fitingi lajšajo prehode iz sistema Geberit Mepla na kovinski sistem Geberit Mapress. T-kosom Mepla- Fix lahko posebej gospodarno izvedete zaporedne vode in vode v zanki izrežemo navoj in kalibriramo stisnjemo gotovo! 14 15

9 GEBERIT MEPLA NESTISNJENO NETESNO Nestisnjeni fitingi Geberit Mepla so pri preizkusu tesnosti vidno netesni. Iz nestisnjenih spojev teče voda celo ob nizkem preizkusnem vodnem tlaku ter pri preizkusu tesnosti z do 15 barov. Šele ko so vsi spoji stisnjeni, je možna uspešna izvedba tlačnega preizkusa. VARNOST ZA VISOKO OBREMNITEV Izjemna natezna trdnost stisnjenih spojev Mepla poskrbi, da spoji ostanejo zanesljivi in trajni. Kakovost stisnjenih spojev, ki jo nenehno preverjamo, močno presega zahtevane standardne vrednosti. Tako je zagotovljena tudi zanesljivost močno obremenjenih sistemov. ENAKOMERNE UPOGIBNE LASTNOSTI Kakovost cevi je predvsem odvisna od varnega zvara. Homogen aluminijast sloj cevi Mepla je varjen vzdolžno, zvar pa je zglajen, kar zagotavlja največjo varnost in kakovost. Tako ne prihaja do prekrivanja sloja aluminija. Cev ima enake upogibne lastnosti, ne glede na smer upogiba. VAREN NADZOR VTIČNE GLOBINE Vtična globina je vedno vidna, tako da med vgradnjo ni treba skrbeti, ali je cev pravilno vtaknjena v fiting in pripravljena za stiskanje. Zato se sistem cevi lahko sestavi vnaprej. Med stiskanjem pa se lahko pri vsaki povezavi takoj preveri, ali je cev v pravem položaju. PREPROSTA IN VARNA VGRADNJA Zaradi posebnih čepov na plastičnih fitingih in primežev na kovinskih fitingih so fitingi še trdneje zasidrani v cev, kar preprečuje, da bi fiting med vgradnjo zdrsel iz cevi. Tako so vgradnja, poravnava in nato stiskanje cevovoda preprosti. VISOKA STABILNOST Posebej močna plast aluminija spojnih cevi Geberit Mepla skrbi za visoko stabilnost in izjemno mehansko trdnost. Kombinacija kakovostnega polietilena in aluminija združuje prednosti plastičnih in kovinskih cevovodnih sistemov. FLEKSIBILNO PRILAGAJANJE Zaradi dobre upogljivosti prilagajanje situaciji na gradbišču med samo vgradnjo ni težko. Cevi velikosti d16 in d20 se lahko preprosto upogibajo ročno, do d50 pa z ustreznim orodjem. Vgradnja je preprostejša in zahteva manj fitingov, zato prihranite čas in denar. MANJ PRITRDILNIH TOČK Posebna struktura cevi Mepla z močnim aluminijskim slojem zmanjša vzdolžno raztezanje cevi pri temperaturnih nihanjih. Zato je pri vgradnji potrebnih manj pritrdilnih točk kot pri običajnih komercialnih plastičnih ceveh. GLADKE POVRŠINE ZA VEČJO ČISTOČO Hrapavost površine notranje plastične plasti cevi Mepla, kakovostni PE-RT, znaša le 0,7 gm. Tako se na gladki površini ne moreta nabirati apnenec in biološki sloj. BREZHIBNA HIGIENA Fitingi in cevi Geberit Mepla imajo ustrezne zaščitne pokrovčke za varno skladiščenje ali premore med vgradnjo. USTREZEN POLOŽAJ STISKALNIH ČELJUSTI Zaobljen rob fitinga zagotavlja, da so stiskalne čeljusti med stiskanjem natančno na predvidenem mestu in ne morejo zdrsniti. Tako se prepreči napačno stiskanje in zagotovi varen in trajen spoj. DIFUZIJSKA TESNOST Sistem cevi Geberit Mepla je idealna rešitev za ogrevalne sisteme, saj se kisik lahko prenaša čez aluminijasto plast. IDEALNO ZA HLADILNE VODE S cevmi Geberit Mepla je vgradnja hladilnih vodov preprostejša, saj ni potrebna dodatna protikorozijska obdelava. VELIKI PREMERI Cevi Geberit Mepla so na voljo do velikosti d75, tako da so vsestransko uporabne in se lahko uporabljajo tudi kot edini sistem pri večjih gradbenih projektih

10 GEBERIT VOLEX USPEŠNO ZAKLJUČITE SVOJE PROJEKTE Vse, kar potrebujete za uspešen zaključek projekta: enostavno upogibanje in enostavna vgradnja. ZANESLJIVOST JE NAŠE VODILO Ime Geberit predstavlja brezkompromisno kakovost ter preverjeno znanje in izkušnje v sanitarni tehniki že od leta Inovacije, tehnično znanje in integrirani sistemi so jedro naše zgodbe o uspehu. Sistem vgradnih elementov za suho montažo Geberit Duofix je po vsem svetu poznan po svoji kakovosti in enostavni vgradnji. GEBERIT KAKOVOST ZA VSAK DAN Bele enoslojne cevi, difuzijsko tesne, izdelane iz enega sloja polietilena s povišano temperaturno odpornostjo (PE-RT) so zaradi svoje upogljivosti primerne za talne ogrevalne sisteme. NAJSODOBNEJŠA ZANESLJIVOST IN ODLIČNA VREDNOST Izdelki iz sistema Geberit Volex obsegajo vse, kar je potrebno za namestitev sistemov talnega ogrevanja, vključno z razdelilniki, čepastimi izolacijskimi ploščami, cevnimi zatiči, razdelilnimi omarami in še veliko več. S pomočjo bariernega sloja iz materiala EVOH so enoslojne cevi difuzijsko tesne, kar učinkovito zmanjša oksidacijske procese v grelnem Modularne naprave se lahko kombinirajo tako, da zagotavljajo učinkovito delovanje in s tem ustvarjajo maksimalno udobno sobno klimo. Zaradi svoje modularnosti se lahko sistem naknadno podaljša. V CELOTI ODOBREN Sistem Geberit Volex je na vseh pomembnih trgih pridobil dovoljenje za uporabo. Tako kot vsak izdelek Geberit je tudi sistem Geberit Volex opravil obsežne Zakaj bi se odločili za karkoli drugega kot preverjeno kakovost, ko govorimo o cevnih sistemih? krogotoku. Enoslojne cevi so na voljo v dveh premerih, in sicer 16 in 20 mm. Podjetje Geberit ponuja celovit sistem regulacije za površinsko ogrevanje in hlajenje. analize in številne preizkuse v pogojih resničnega življenja in tudi v najbolj neugodnih pogojih. Osredotočili smo se predvsem na praktičnost in preprosto uporabo med namestitvijo. PRIČAKUJTE VISOKO KAKOVOST ur testiranja: z uporabo sistema Geberit Volex pridobite izjemno Geberitovo kakovost in vzdržljivost

11 GEBERIT VOLEX Če želite svojemu podjetju zagotoviti dolgoročen uspeh, morajo sistemi, ki jih vgradite, delovati učinkovito in brezhibno. Sistem Geberit Volex za ogrevanje vam ponuja enostaven pristop: enostavna vgradnja enostavna uporaba! Geberit sedaj ponuja celovit sistem za radiacijsko ogrevanje in hlajenje z upravljanjem temperature. Modularne naprave lahko medsebojno kombinirate za doseganje optimalnega temperaturnega režima in delovanja. Zaradi svoje modularnosti, lahko sistem kasneje tudi podaljšate. ZUNANJI TEMPERATURNI SENZOR Merjenje zunanje temperature pomaga upravljati temperaturo v prostorih. Tako je ogrevanje udobnejše in varčnejše. SISTEMSKI PRISTOP Sistem za talno ogrevanje Geberit Volex omogoča veliko različnih kombinacij za priključevanje. PRAVA TEMPERATURA ZA VSAK PROSTOR Sobni termostat Geberit je namenjen enostavnemu in udobnemu upravljanju temperature v prostorih. Ima velik osvetljen zaslon in s svojim sodobnim in elegantnim videzom ustreza vsakemu stilu interierja. Možnost programiranja časovnih nastavitev Način upravljanja master omogoča posameznemu sobnemu termostatu krovno upravljanje vseh preostalih sobnih termostatov. Nadgrajena različica sobnega termostata poleg funkcije Party in Eco omogoča tudi prikaz kakovosti zraka v prostoru, vlažnosti zraka in zračnega tlaka. Na voljo je tudi brezžična izvedba, ki omogoča lažjo in prilagodljivejšo vgradnjo. Velik osvetljen LCD zaslon. GLAVNA UPRAVLJALNA ENOTA GEBERIT Glavna upravljalna enota upravlja hlajenje in ogrevanje v vseh prostorih. Ena enota lahko upravlja do 6 območij (ali prosotrov), sistem pa je mogoče nadgraditi z do šestimi upravljalnimi enotami za do 30 območij. Vsak hladilni ali ogrevalni krogotok je mogoče prilagoditi z uporabo modularnih naprav za različne namene. Glavna upravljalna enota se napaja z napetostjo 24 V ali 230 V

12 GEBERIT MAPRESS Različni materiali za najrazličnejše zahteve v hišni tehniki in industriji Geberitova tehnologija stiskanja za varne in tesne povezave Številni domači in mednarodni atesti STABILNA IN HITRO STISNJENA POVEZAVA Ime Mapress že 50 let predstavlja tehnološko dovršen cevovodni sistem z izjemno gospodarno in domiselno tehniko povezovanja. Tako je Geberit Mapress že številnim generacijam sanitarnih mojstrov pokazal pot od zapletenih tehnik povezovanja do preprostega in varnega stiskanja. Raznolikost trpežnih materialov, obširen nabor in številne možnosti kombinacij omogočajo univerzalnost, s katero navdušuje sistem Geberit Mapress. Vsakdana sanitarne panoge si brez tega sistema sploh ne moremo več zamisliti. SISTEM, KI KAŽE POT Različni sistemi Geberit Mapress ponujajo ustrezne in gospodarne rešitve za različne inštalacije pri stanovanjski in projektni gradnji ter posebne aplikacije in cevne napeljave za industrijo. Na voljo sta sistema Mapress iz nerjavnega jekla in ogljikovega jekla. Širok nabor velikosti cevi, fitingov in različnih materialov ter različni tesnilni obroči omogočajo uporabo za hišno tehniko pa tudi na skoraj vseh drugih področjih uporabe, kot sta gradnja solarnih in industrijskih naprav. Prav tako je na voljo sistem iz materiala CuNiFe za ladjedelništvo, ki pa tukaj ni podrobneje opisan. TESNILNI OBROČI GEBERIT MAPRESS Od izbire materiala in vrste tesnilnega obroča je odvisna vrsta medijev, ki se lahko prenašajo po sistemih za oskrbo Geberit Mapress.Zato nudi Geberit posebne O-tesnilne obroče za vse tekoče in plinaste medije, ki se uporabljajo v stanovanjskih stavbah ter v industriji in tako ne pušča neizpolnjenih želja. ČIST PRIKLJUČEK Sistemi Geberit Mapress povsod navežejo dobre stike. Povezovanje različnih Geberitovih sistemov za oskrbo med seboj je enostavno, saj je na voljo velik izbor ustreznih prehodnih delov. Z adapterjem vgeberit MasterFix pa lahko brez orodja varno privijete cevi Mapress na vse Geberitove inštalacijske sisteme. CIIR črna Splošna uporaba v hišni tehniki in industriji FKM modra Visoka odpornost proti temperaturi in kemikalijam HNBR rumena Strokovnjak za plinske napeljave FKM bela Strokovnjak za napeljave z nasičeno paro FPM rdeča Za brizgalne sisteme in napeljave za vodo za gašenje 22 23

13 GEBERIT MAPRESS PREPROSTE POVEZAVE Izdelava povezave je zelo preprosta. Cev s posnetim robom in označeno globino vtika vtaknemo v fiting. Utor čeljusti za stiskanje nastavimo na s folijo opremljeni rob in stisnemo. Oznaka, ki smo jo naredili s pisalom, je namenjena naknadnemu preverjanju vtične globine. Tako so napake pri stiskanju praktično izključene. MEHANSKA TRDNOST Sestavni deli sistema Geberit Mapress so med seboj usklajeni in zagotavljajo visoko obstojnost. Delovni tlak v takih sistemih lahko dosega 25 barov in več, uporabi pa se jih lahko ne samo za napeljave pitne vode ampak še za veliko drugih različnih medijev. TESNILNI OBROČ OPOZORI NA NESTISNJENE FITINGE Dodatno varnost poleg indikatorja stisnjenosti nudi tudi posebna oblika tesnilnega obroča, ki ne tesni, če spoj ni stisnjen. Nestisnjeni spoji tako pri tlačnih preizkusih opazno puščajo in na tak način se lahko prepreči kasnejša škoda med obratovanjem. ZAŠČITA PRED PRAHOM IN UMAZANIJO Stiskalne spojke imajo zaščitne čepe, ki ščitijo pred vdorom prahu in umazanije in tako od proizvodnje do vgradnje skrbijo za čiste in higienične napeljave. Zaščitni čepi so prozorni pri fitingih za splošno uporabo in rumeni pri fitingih za plin. ZA TRAJNO TRDNOST IN VARNOST Spojka med stiskanjem dobi vnaprej določeno obliko, ki spoju zagotavlja veliko mehansko trdnost in trajno varno tesnost. Rezultat: Sistem stiskanja Geberit Mapress deluje že 50 let. HITRA VIZUALNA KONTROLA STISKANJA Indikator stisnjenosti lahko po pravilnem stiskanju preprosto odstranite z vseh fitingov Geberit Mapress in na ta način so nestisnjeni spoji jasno vidni že pred tlačnim preizkusom. Barva indikatorja stisnjenosti omogoča nedvoumno prepoznavo materiala. Za zanesljivo prepoznavo je poleg Geberitovega logotipa na indikatorju stiskanja označena tudi velikost fitinga. CEVI S HOMOGENO STRUKTURO MATERIALA Posebni postopek toplotne obdelave zagotovi homogeno strukturo materiala in zvare brez robov. Zvari so dodatno mehansko zglajeni. Zato so karakteristike cevi in fitingov med stiskanjem in uporabo enake. KOMPAKTNA OBLIKA FITINGOV Fitingi zaradi kompaktne geometrije zavzemajo manj prostora in tako omogočajo tesnejše kombinacije tras cevi. Geberit pa ponuja tudi številne fitinge, ki so prilagojeni posameznemu namenu uporabe. GLADKE POVRŠINE ZA VAREN SISTEM STISKANJA Izjemno gladka površina je temeljni pogoj za večjo varnost sistema in varno dolgoročno tesnost. Čisti zvar odločilno prispeva k trajni tesnosti sistema in zmanjšanju dovzetnosti za korozijo predvsem okoli podlage tesnilnega obroča v notranjosti fitinga. Zvari so zglajeni z naknadno mehansko obdelavo, tako da so vrednosti hrapavosti precej nižje, kot jih zahtevajo evropski standardi

14 GEBERIT MAPRESS NERJAVNO JEKLO SIJOČ USPEH ZA VISOKE ZAHTEVE Za visoke zahteve glede obremenitev in higiene Možna kemična in termična dezinfekcija Izjemno visoka protikorozijska obstojnost Primerno za različne medije, tudi agresivne Sistem Geberit Mapress nerjavno jeklo je vsestranski sistem napeljav, ki ustreza visokim tehničnim zahtevam. Material pokaže svojo zmogljivost med trajno uporabo pri oskrbi s pitno vodo, zapleteni industrijski uporabi vin inštalacijah z zelo visokimi higienskimi zahtevami, kakršne imajo v certifikate.bolnišnicah ali laboratorijih. VISOKA VSEBNOST MOLIBDENA Sistem Geberit Mapress nerjavno jeklo ima vsebnost molibdena najmanj 2,3 %. S to vrednostjo, ki presega standardne zahteve, dosežemo izjemno visoko protikorozijsko obstojnost in odlične higienske lastnosti. VSESTRANSKI IN VAREN Če imate visoke zahteve glede higiene, visokih temperatur in tlakov ali agresivnih tekočin, je sistem Geberit Mapress nerjavno jeklo prava izbira. Primeren je za napeljave pitne vode v stanovanjskih stavbah, za higiensko posebej občutljiva območja ter za različne aplikacije v industriji. V VSAKEM TRENUTKU ČISTO Sistem Geberit Mapress nerjavno jeklo je primeren za kemično in termično dezinfekcijo, kadar direktive in uredbe to predpisujejo, ali če je že prišlo do okužbe omrežja. Stiskalne spojke in cevi imajo ob dobavi tesen zaščitni pokrovček, ki do vgradnje zanesljivo ščiti pred vdorom prahu in umazanije. ATESTIRANO ZA PROTIPOŽARNE BRIZGALNE SISTEME Cevi Geberit Mapress nerjavno jeklo lahko uporabite za brizgalne sisteme za mokro, mokro-suho in suho gašenje. Sistem ima atest družbe VdS in druge mednarodne certifikate. OBSEŽEN SISTEM Sistem Geberit Mapress nerjavno jeklo ponuja številne možnosti uporabe z enajstimi nazivnimi širinami in skoraj 500 fitingi in adapterji. Fitinge Geberit Mapress nerjavno jeklo prepoznate po modrem indikatorju. Za sisteme ponujamo cevi CrNiMo-jeklo za raznoliko uporabo in CrNiMo-jeklo kot gospodarno alternativo za napeljave za pitno vodo. Velika ponudba adapterjev in prehodov na druge sisteme cevi Geberit omogoča optimizirano in gospodarno uporabo materialov. S prehodom Geberit MasterFix lahko brez orodja zagotovite hitro in varno vijačno povezavo z drugimi Geberitovimi sanitarnimi elementi. Cevi Geberit Mapress nerjavno jeklo so zanimiva alternativa za gospodarne in varne napeljave za pitno vodo. Material prepoznate po zelenem zaščitnem pokrovčku in zeleni črti

15 GEBERIT MAPRESS OGLJIKOVO JEKLO Za zaprte sisteme, kot so ogrevalni, hladilni in sprinkler sistemi ter omrežja komprimiranega zraka VARNO STISNJENI ZAPRTI KROGOTOKI Visoka mehanska in tlačna trdnost Preprosta in varna vgradnja Sistem Geberit Mapress iz nelegiranega ogljikovega jekla je gospodarna rešitev za zaprte inštalacije brez vnosa kisika. Uporablja se za grelne naprave, sisteme hladilne vode, solarne naprave, protipožarne brizgalne sisteme, napeljave za vodo za gašenje ali omrežja za stisnjen zrak. OPLAŠČENE ALI POCINKANE CEVI Sistemske cevi in fitingi Geberit Mapress ogljikovo jeklo so izdelani iz nelegiranega jekla Na voljo so v različnih različicah: zunaj pocinkane ( mm) ali s kremno belim plastičnim plaščem (12 54 mm), ki so posebej primerne za nevpadljivo nadometno vgradnjo. Za napeljave za vodo za gašenje in protipožarne brizgalne sisteme so cevi Mapress ogljikovo jeklo na voljo tudi iz nelegiranega jekla , pocinkane znotraj in zunaj ( mm). Fitingi Mapress ogljikovo jeklo so pocinkani zunaj in dodatno obdani s kromatiranim zaščitnim slojem. Rdeča barva indikatorja stisnjenosti sporoča, da gre za ogljikovo jeklo. BREZ ODPRTEGA OGNJA Trdnost in tesnost stisnjene povezave dosežemo s hladnim preoblikovanjem cevi in fitinga. Odprt ogenj, kot na primer pri spajkanju ali varjenju, ni potreben. Tako pri obnovi in popravilih niso potrebni dodatni varnostni ukrepi. NAJBOLJŠA POVEZAVA S SISTEMOMA MEPLA IN VOLEX Na voljo je več kot 400 fazonskih delov za vsestransko uporabo. Ustrezni adapterji zagotavljajo hitre, preproste in varne povezave s sistemoma Geberit Mepla in Volex, na primer za gospodarno priključitev grelnih teles. HITRE POVEZAVE Postopek stiskanja je nezapleten in hiter, približno dvakrat hitrejši od varjenja ali spajkanja. Zakaj? Predvsem, ker v veliki meri odpade predpriprava povezave in je tudi postopek stiskanja sam po sebi hitrejši. Odrežemo pravo dolžino, posnamemo rob, označimo globino vtika, nataknemo fiting, stisnemo končano. Vedno prava cev. Cevi Geberit Mapress ogljikovo jeklo so na voljo s plastičnim plaščem, pocinkane zunaj ali pocinkane zunaj in znotraj

16 Kompaktni, lahki in zmogljivi Primerni tudi za tesna mesta na gradbišču ORODJA GEBERIT ORODJA GEBERIT ZA LAŽJE DELO Manjša teža, hitro delo in še več: udobje, zmogljivost in številne prednosti, vse to nudi Geberitovo orodje za stiskanje, ki je optimalno za vgradnjo Geberitovih sistemov za stiskanje. Vitek in nedrsljiv ročaj za varno uporabo Elektrohidravlični pogon Dobra vidljivost v temnih kotičkih z vgrajenimi svetilnimi diodami (stiskalniki ACO 203plus / ECO 203) Preprosto vzdrževanje zaradi brezkrtačnega motorja (Geberitovi stiskalniki ACO 203plus / ACO 203XLplus) UDOBNO DELO Geberitovo orodje za stiskanje je kompaktno, lahko in zagotavlja visoko udobje. Vrtljiva glava orodja Geberit ACO 103plus omogoča preprosto stiskanje tudi na tesnih mestih. Preprosta uporaba in lahka teža prideta do izraza predvsem pri delu nad glavo. IZBOLJŠANA ZMOGLJIVOST Geberitov stiskalnik ACO 203plus ima nov brezkrtačni motor, s katerim je stiskanje cevovodnih sistemov Geberit Mepla in Mapress hitrejše do 10 %. 1) Poleg tega lahko z vsako polnitvijo baterije izvedete do 40 % več stiskanj. 1) MANJ POGOSTO POLNJENJE BATERIJE Stiskalniki Geberit imajo elektrohidravlični pogon, delujejo na baterije in so opremljeni s sodobnimi litij-ionskimi baterijami. Baterije dolgo časa delujejo, zato je treba Geberitovo orodje za stiskanje manj pogosto polniti, čas polnjenja pa je kratek, tako da je orodje hitro spet uporabno. Pri baterijskih stiskalnikih sta v kompletu vedno priloženi dve bateriji 1,5 Ah. Tako lahko z eno baterijo delate, medtem ko se druga polni. 1) V primerjavi s predhodnim modelom Geberit ACO 202 NOVO Nove baterije 5 Ah za Geberitova stiskalnika ACO 203plus in ACO 203XLplus omogočajo trikrat več stiskanj cevi velikosti do d108 kot baterije 1,5 Ah. NOVO Novi stiskalniki Geberit ACO 103plus, ACO 203plus und ACO 203XLplus imajo vmesnik Bluetooth za aplikacijo NovoCheck, s katero se lahko odčitajo informacije naprave in dokumentacija o stiskanju. Stiskalniki Geberit ACO 203plus, ECO 203 in ACO 203XLplus imajo vgrajeno osvetlitev mesta stiskanja, ki tudi v temnih kotičkih poskrbi za dobro vidljivost. Vitek in nedrsljiv ročaj omogoča varno in ergonomsko uporabo. Prave kombinacije velikosti cevi in ustreznega orodja so prikazane na str

17 ORODJE GEBERIT STISKALNE ČELJUSTI IN STISKALNE OBJEMKE Geberitove stiskalne objemke z zaskočnim mehanizmom in stiskalne čeljusti brez vzdrževanja omogočajo hitro vgradnjo in varne povezave pri vgradnji oskrbovalnih sistemov. NOVO Preprosta uporaba Tudi za preprosto vgradnjo nad glavo Posebna vmesna objemka za stiskanje velikih premerov cevi Mapress Geberitove stiskalne čeljusti za Geberit Mepla in Geberit Mapress Stiskalne objemke Geberit za sistema Mepla in Mapress CELOTNO ŽIVLJENJSKO DOBO BREZ VZDRŽEVANJA Visoka moč stiskanja brez zunanjega vzdrževanja. Geberitove stiskalne čeljusti dolgotrajno enakomerno razporejajo silo, in to brez vzdrževanja. S protikorozijsko površino se odlična kakovost orodja ohranja tudi ob intenzivni rabi. IZJEMNO NATANČNO STISKANJE Fitingi imajo vodilo, ki stiskalne čeljusti usmerijo natančno na pravo mesto, tako da napačno stiskanje skoraj ni možno. Ko je stiskalna čeljust nastavljena na pravo mesto, varno prime in ne more zdrsniti. Tako so zagotovljene dolgotrajne in zanesljive povezave. GEBERIT POWERTEST Geberitov PowerTest pove, v kakšnem stanju so Geberitove stiskalne čeljusti. PowerTest nastavite spredaj med stiskalne čeljusti in stisnite fiting. Če se PowerTest obarva, lahko čeljusti še uporabljate. ZA VELIKE DIMENZIJE Od velikosti d63 pri ceveh Geberit Mepla in d42 pri Geberit Mapress se za stiskanje namesto čeljusti uporablja stiskalna objemka. Zaskočni mehanizem zadrži objemko na fitingu, ki ga je potrebno stisniti, ne glede na usmeritev cevi, tako je njena uporaba preprosta in varna. Geberitove stiskalne objemke in vmesne čeljusti je potrebno redno vzdrževati. KOMPAKTNA ZASNOVA Zaradi majhne in čvrste, a zelo robustne zasnove, je vgradnja preprosta, tudi če ni veliko prostora. VARNA UPORABA Vmesne čeljusti se preprosto vpnejo v stiskalno objemko, saj uporabnik dobro vidi predel povezave in zato ve, da se je vmesna čeljust pravilno zaskočila

18 UPORABA TEHNIČNI PODATKI NAMEN UPORABE Topla in hladna pitna voda Hladna pitna voda Voda za ogrevanje 2) Hladilna voda brez sredstva proti zmrzali Hladilna voda s sredstvom proti zmrzali 3) Topla voda daljinskega ogrevanja 120 C 2) Topla voda daljinskega ogrevanja 140 C 2) Nasičena para 2) 120 C Nasičena para 2) 155 C Surova voda 1) Predelana voda 6) Deževnica z vrednostjo ph > 6,0 Morska voda Siva in črna voda z vrednostjo ph > 0,6 Voda za mokro gašenje Voda za mokro-suho in suho gašenje Brizgalni sistemi (mokro gašenje) Brizgalni sistemi (mokro-suho, suho gašenje) Za nosilce toplote (solarne naprave) 10) Za mineralna olja Za goriva 1) Kemikalije in tehnične tekočine 1) Stisnjen zrak (razred čistosti Öl 0-3) 9) Stisnjen zrak (razred čistosti Öl 0-X) 9) Podtlak Inertni plini (npr. dušik) Za industrijske pline 1) (npr. acetilen, zaščitni plini za varjenje) Zemeljski plini Tekoči plini Bioplini 1) Delovnatemperatura GEBERIT MEPLA / VOLEX Maks. delovni tlak Pogoji uporabe Delovnatemperatura GEBERIT MAPRESS Maks. delovni tlak Mepla GEBERIT MEPLA 0 70 C 7) 10 bar C 16 bar 12) 0 20 C 16 bar 11) 0 80 C 8) 10 bar C 16 bar 12) 5) 5) 0 70 C 10 bar C 16 bar 5) 5) C 4) 10 bar C 16 bar 5) 5) C 16 bar 5) C 16 bar 5) C 2 bar C 5 bar 0 40 C 10 bar C 16 bar 0 40 C 10 bar C 16 bar 0 40 C 10 bar C 16 bar 0 70 C 10 bar C 16 bar 0 70 C 10 bar 0 70 C 16 bar 0 70 C 10 bar 0 70 C 10 bar/16 bar 13) 0 70 C različno glede na Ø 14) 13) C 10 bar/16 bar 5) temperatura in tlak na zahtevo temperatura in tlak na zahtevo temperatura in tlak na zahtevo 0 70 C 10 bar C različno glede na Ø 15) 15) 15) 17) 21) 18) C različno glede na Ø 15) 15) 15) 17) 21) 18) 0 40 C abs. 0,2 bar 0 40 C abs. 0,2 bar 40 C 10 bar C različno glede na Ø na zahtevo 17) 21) 18) temperatura in tlak na zahtevo C različno glede na sistem 20) C različno glede na sistem 20) C 5 bar Mepla Therm Volex SL Površinska hrapavost (μm) Toplotno raztezanje (mm / (m K)) Toplotna prevodnost (W / (m K)) d x debelina stene v mm x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 2.0 VELIKOSTI DN GEBERIT VOLEX C-jeklo pocinkano od zunaj / 1009 GEBERIT MAPRESS OGLJIKOVO JEKLO Cevovodni sistem C-jeklo od zunaj obdano s PP / 1009 C-jeklo pocinkako od znotraj in zunaj / 1009 CrNiMo-jeklo / 316 GEBERIT MAPRESS NERJAVNO JEKLO CrMOTi-jeklo / 444 CrNi-jeklo / 304 Dovoljenje za uporabo načeloma obstaja, če so izpolnjene zahteve, ki so opredeljene v opombah pod črto. 1) Z Geberitovim dovoljenjem. 2) Uporabljajte le dovoljene inhibitorje. 3) Uporabljajte le dovoljena sredstva proti zmrzali. 4) Višja temperatura le, če odobri Geberit. 5) Le zaprti sistemi. 6) Področje uporabe v skladu s TI "Predelane vode". 7) Temperatura v primeru motenj po standardu EN 806-2: Tmal = 95 C, skupaj 100 h v času življenjske dobe. 8) Temperatura v primeru motenj po standardu ISO 10508:2006: Tmal = 100 C, skupaj 100 h v času življenjske dobe. 9) Razred čistosti ÖL po standardu ISO :2010DEE; Za podrobnosti o vlagi in delcih glej Tehnične informacije "Geberitovi cevovodi za inštalacije za stisnjen zrak". 10) Življenjska doba z mirovanjem kolektorja 200 h/a pri 180 C; 60 h/a pri 200 C, skupaj 500 h življenjska doba pri 220 C. 11) Samo MeplaFix. 12) Največji delovni tlak: 16 bar za d22 76,1 mm, 10 bar za d88,9 108 mm 13) Največji delovni tlak: 16 bar za d22 54 mm; 12 bar za d66,7 76,1 mm; 10 bar za d88,9 108 mm 14) Največji delovni tlak: 25 bar za d12 28 mm; 16 bar za d35 54 mm; 12 bar za d66,7 108 mm 15) Največji delovni tlak: 16 bar za d12 54 mm; 10 bar za d66,7 88,9 mm; 8 bar za d108 16) Največji delovni tlak: 25 bar za d12 54 mm; 16 bar za d76,1 mm; 12 bar za 88,9 108 mm 17) Največji delovni tlak 16 bar za d15 76,1 mm; 10 bar za d88,9 108 mm 18) Največji delovni tlak: 1 bar 19) Največji delovni tlak: 5 bar 20) Največji delovni tlak: 16 bar za d15 54 mm Velja le za sisteme Geberit Mapress. Uporaba s črnim tesnilnim obročem CIIR ob navedenih podatkih o obratovanju. Uporaba z modrim tesnilnim obročem FKM ob navedenih podatkih o obratovanju. Uporaba z rumenim tesnilnim obročem HNBR ob navedenih podatkih o obratovanju. Uporaba z rdečim tesnilnim obročem FPM ob navedenih podatkih o obratovanju. Uporaba z belim tesnilnim obročem FKM ob navedenih podatkih o obratovanju. Velja za uporabo s standardnimi fitingi in tesnili. Pri uporabi z drugimi fitingi in tesnili upoštevajte preglednice o namenu uporabe v katalogih posameznega cevovodnega sistema

19 STISKALNE ČELJUSTI IN STISKALNIKI TEHNIČNI PODATKI Geberit ACO 103plus Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO2XLplus Geberit ECO 301 HCPS ORODJE ZA STISKANJE SISTEMA GEBERIT MEPLA d16 d20 d26 d32 d40 d50 d63 d75 Ročne stiskalne klešče Geberit Mepla Skladnost Lastnosti XL 3 HCPS Skladnost [1] Stiskalnik Geberit ACO 103plus Stiskalne čeljusti Geberit Mepla [1] Razsvetljava LED za mesto stiskanja Bluetooth Brezkrtačni motor Vrtljiva glava Hidravlična cev s krmilnim vodom, dolžina 5 m Možna kombinacija z Geberitovimelektričnim izrezovalcem navojev RE 1 Skladnost [2] Ročni stiskalnik Geberit MFP 2 Stiskalnik Geberit ACO 203plus Stiskalnik Geberit ECO 203 Stiskalnik Geberit ACO 203XLplus Stiskalne čeljusti Geberit Mepla [2] Stiskalna objemka Geberit Mepla [2] Vmesna čeljust Geberit ZB203 [2] Napajanje baterija baterija omrežje omrežje baterija omrežje omrežje Tehnični podatki Nazivna moč (kn) Vrsta zaščite IP20 IP20 IP20 IP30 IP20 IP20 IP44 ORODJE ZA STISKANJE SISTEMA GEBERIT MAPRESS Dolžina kabla (m) Poraba energije (W) , d12 d15 d18 d22 d28 d35 d42 d54 d66.7 d76.1 d88.9 d108 Delovna temperatura Raven zvočnega tlaka ob ušesu uporabnika Vrednostoddajanja vibracij (m/s 2 ) Teža (kg) C C C C C C C 75,5 db(a) 76,5 db(a) 78,5 db(a) 78 db(a) 76,5 db(a) 78 db(a) 78 db(a) 2,5 2,5 2,5 2,5 2,5 2,5 2,5 1,7 2,8 3,2 3 3, Skladnost [1] Stiskalnik Geberit ACO 103plus Skladnost [2] Stiskalnik Geberit ACO 203plus Stiskalnik Geberit ECO 203 Geberit EFP 203 Stiskalne čeljusti Geberit Mapress [1] Stiskalne čeljusti Geberit Mapress [2] Skladnost [2XL] Stiskalnik Geberit ACO 203XLplus Stiskalna objemka Geberit Mapress [2] [3] Vmesna čeljust Geberit ZB203 [2] Ročni stiskalnik Geberit MFP 2 Skladnost [2XL] Stiskalnik Geberit ACO 203XLplus / Stiskalna objemka Geberit Mapress [3] Vmesna čeljust Geberit Mapress ZB 221 [2XL] / ZB 222 [2XL] Geberit Mapress čeljust[3] Skladnost [3] Geberit ECO 301 Skladnost [HCPS] Stiskalno orodje Geberit HCPS / Stiskalna objemka Geberit Mapress [2] [3] Vmesna čeljust Geberit Mapress ZB303 [3] Stiskalna objemka Geberit Mapress [2] [3] Vmesna čeljust Geberit Mapress ZB323 [3] / ZB324 [3] Stiskalna objemka Geberit Mapress za stiskalni cilinder HCP 36 37

20 TRAJNOSTNI IZDELKI Foto: Marie-Louise Halpenny. Nadaljanje informacije na: PRIPRAVLJENI ZA ZELENO GRADNJO Zelena ali trajnostna gradnja je vedno pomembnejša. Skrbno ravnanje z vodo je ena osrednjih značilnosti trajnostnih stavb. Blizu severnoirskega kraja Bushmills stoji stavba, ki jo od zunaj komajda prepoznamo kot tako. Središče za obiskovalce ob Velikanovi poti (Giant s Causeway) so razvili in leta 2012 odprli v studiu Heneghan Peng Architects in zaradi svoje celovite trajnostne zasnove velja kot vzorna zelena stavba. Dizajn, material, energetska ali transportna zasnova, trajnost je tu rdeča nit skozi vsa področja. Da ima poraba vode glavno vlogo, je na dlani. DIZAJN: ZLITA Z OKOLJEM Fasada iz bazalta, pridobljenega v bližini, se ravna po pečinah, ki kraljujejo nad svetovno znano Velikanovo potjo, streha je ozelenjena. Središče za obiskovalce daje vtis, kot da se je zlilo s pokrajino, ki jemlje dih. PORABA VODE: 75 % V središču za obiskovalce porabijo le četrtino vode, ki se porabi pri običajnih rešitvah hišne tehnike. Svoj delež pri tem imajo tudi podometni splakovalniki Geberit Sigma 12 cm z dvokoličinskim splakovanjem, ki so opremljeni z aktivirnimi tipkami Sigma50. /mepla /volex /mapress /orodja /higiena ODLIKOVANJE: BREEAM EXCELLENT Projekti potrebujejo zgledne rešitve za porabo vode in energije ter za zvočno zaščito, če želijo izpolniti visoke standarde oznak trajnosti, kot so BREEAM, LEED, DGNB ali Minergie; rešitve, ki jih ponuja Geberit. Velikanovo pot sestavlja približno enakomerno oblikovanih stebrov iz bazalta. 38

21 Geberit prodaja d.o.o. Bezena 55 a 2342 Ruše Slovenija T F info.si@geberit.com P-202/SI/
