1 SOLUŢII PERFORMANTE PENTRU ÎNCALZIRE ŞI PREPARARE APA CALDA MENAJERA iunie 2010 eficient ecologic economic GROUP OF COMPANIES

2 GROUP OF COMPANIES ROMANIA Bucuresti Thessaloniki GREECE Informaţiile, descrierile şi fotografiile conţinute în acest catalog sunt informative şi nu creazã obligaţii contractuale. Compania îşi rezervã dreptul de a le modifica şi îmbunãtãţii fãrã înştiinţãri prealabile.

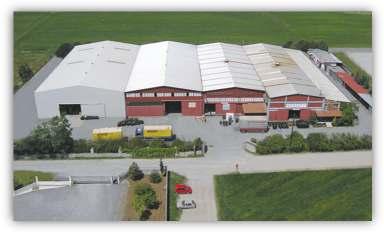

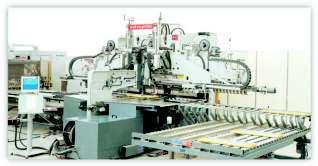

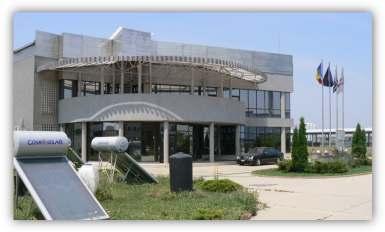

3 GROUP OF COMPANIES Firma TERMOSTAHL este prezenta pe piata sistemelor termice din România de mai mult de 12 ani. TERMOSTAHL produce mai multe tipuri de cazane în cele doua fabrici, cea din Salonic Grecia, cu o suprafaţă de 4000 m2, cealalta în Bucuresti Romania cu o suprafaţă de 2500 m². Compania are 120 de angajati în ambele fabrici. Pe lânga produsele proprii, firma importaăsi comercializeaza produse specifice instalatiilor termice şsi sanitare. Exceptând piata din Grecia si România, unde TERMOSTAHL este foarte bine cunoscuta, ne exportam produsele în multe alte ţtari: Polonia, Rusia, Spania, Cipru, Republica Moldova, Israel, Bulgaria, Albania, Macedonia si Kosovo. Produse noastre: -cazane din otel si generatoare aer cald pentru combustibil solid (biomasa, lemn, carbune, brichete); -sisteme de ardere pellet si biomasa; -cazane din otel si generatoare aer cald pentru combustibil lichid si gazos; -sisteme solare, boilere de acumulare si apa calda; -seminee cu ap, sobe pe peleti; -accesorii pentru instalatiile de încalzire. Atentia noastra este concentrata spre oferirea de noi solutii în domeniul tehnologiei pe pellet si a sistemelor solare. Cream o noua generatie de produse, cu clasa energetica superioar, în conformitate cu normele europene în domeniul calitatii si eficientei energetice. Conformitatea produselor noastre cu normele europene este atestata de certificatele detinute. Principiile noastre sunt orientate catre client si includ: calitatea produselor, bun management, service, preturi atractive. Vrem sa ramânem o firma profesionala în domeniul în care activam, cu respect pentru clienti si mediul înconjurator. 3

4 GROUP OF COMPANIES 4

5 GROUP OF COMPANIES CONDITII GENERALE DE COLABORARE Acest catalog anuleazã toate editiile de cataloage THERMOSTAHL precedente. Preturile din acest catalog sunt exprimate în EURO si nu includ taxa pe valoare adãugatã (T.V.A. 24%). Pentru societãtile comerciale care au o relatie contractualã cu THERMOSTAHL ROMÂNIA, se acordã reduceri fatã de preturile din catalog. Nivelul discountului de care beneficiati se hotãrãste de cãtre administratia companiei noastre si vã va fi comunicat în scris de cãtre biroul nostru de vânzãri. Discountul poate fi modificat de cãtre directiune, în functie de conditiile pietei, modificãrile preturilor la materii prime, în functie de modalitatea de platã si de volumul comenzilor. Orice modificare a discountului va fi comunicat în scris cu cel putin 20 zile înainte de intrarea lor în vigoare. Comenzile se vor trimite în scris, datele noastre de contact le gãsiţi în acest catalog. În cel mai scurt timp de la primirea comenzii, departamentul de vânzãri va confirma primirea comenzii dumneavoastrã prin emiterea unei facturi proforma. În cazul în care produsele comandate nu se aflã în stoc, acestea vor fi lansate în productie sau importate de la furnizorii externi numai dupã încasarea avansului corespunzãtor. În cazul renuntãrii la un produs care nu se afla în stoc si care s-a lansat în productie, clientul va fi penalizat cu 3% din valoarea produsului, iar avansul încasat se va restitui numai dupã valorificarea produsului în cauzã (fãrã a depãsi însã 60 zile de la renuntarea la contract). Modalitatea de platã a mãrfurilor comandate este: 50% la comandã, 50% la livrare dacã marfa nu este în stoc, sau 100% la livrare dacã marfa este disponibilã în stoc. Conform contractelor de colaborare, se pot stabili de comun acord si alte modalitãti de platã. Pânã la achitarea integralã a valorii produselor, acestea rãmân proprietatea THERMOSTAHL ROMÂNIA. Grupul de companii THERMOSTAHL depune toate eforturile pentru a livra produsele comandate în cel mai scurt timp. Totusi pot apãrea situatii când livrarea sã fie programatã la un termen cuprins intre 2 si 20 zile, în functie de sezon. Livrarea produselor se face EX Works depozit THERMOSTAHL (Bucuresti), numai dupã ce s-a achitat contravaloarea mãrfii sau s-a acoperit aceastã valoare cu un instrument de platã (conform contractelor de colaborare). La solicitare, compania THERMOSTAHL poate asigura livrarea produselor la sediul beneficiarului. Asigurarea mãrfii în timpul transportului cade în sarcina beneficiarului, cu exceptia cazurilor când transportul este asigurat de compania THERMOSTAHL. Receptia produselor se va realiza la livrare si se considerã efectuatã odatã cu semnarea avizului de însotire a mãrfii sau a procesului-verbal de predare-primire. Produsele livrate de compania THERMOSTAHL sunt însotite, dupã caz, de certificate de garantie, carte/fisã tehnicã, formulare de punere în funciune, etc. Certificatul de garantie este valabil numai însotit de factura de achizitie şsi, dupã caz, de formularul de punere în functiune corect completat, fãrã urme de ştersãturi sau modificãri. Termenul de garantie pentru produsele noastre este: trei ani pentru pãrtile sub presiune, un an pentru celelalte componente. Garantia este valabilã numai în cazul respectãrii condiţiilor de garantie si a instructiunilor de montaj, folosintã şsi întretinere. Comenzile trimise pe baza acestui catalog reprezintã acceptarea condiţiilor generale de colaborare elaborate de compania THERMOSTAHL. Toate informatiile despre produsele din acest catalog au fost redactate cu bunã credintã, este totusi posibil sã se fi strecurat mici greseli de tehnoredactare. Pentru orice clarificare despre produsele noastre, nu ezitati sã ne contactati. Orice sesizare legatã de produsele si serviciile noastre se va face înscris, în atentia directiunii! 5 Cu deosebit respect, Echipa THERMOSTAHL

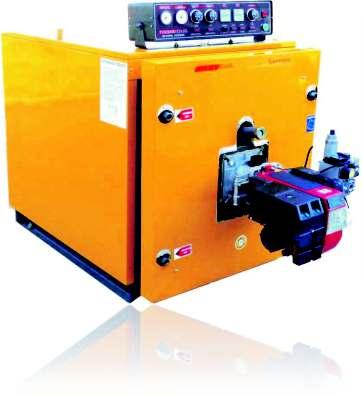

6 CAZANE DE APÃ CALDÃ / GENERATOARE AER CALD CU FUNCŢIONARE PE COMBUSTIBIL GAZOS /LICHID Powered by

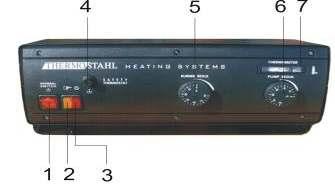

7 CARACTERISTICI CAZANE ENERSAVE kW T6 T5 T1 T3 T2 T4 ÎN PREŢ SUNT INCLUSE: -corp cazan din oţel; -izolaţie; -mantãi metalice; -turbionatori din INOX; -perie de curãţat; -robinet de golire. TIP Putere A B C D E F L T1-T2 T3 T4 T5 T6 Pret* kw kcal/h mm mm mm mm mm mm mm inch mm mm inch inch EN ¼'' ½'' ½'' 460 EN ¼'' ½'' ½'' 498 EN ¼'' ½'' ½'' 535 EN ¼'' ½'' ½'' 595 EN ½'' ½'' ½'' 670 EN ½'' ½'' ½'' 695 EN ½'' ½'' ½'' 755 EN '' ½'' ½'' 820 EN ½'' ½'' 875 EN '' ½'' ½'' 960 EN '' ½'' ½'' EN '' ½'' ½'' EN ½'' ½'' ½'' *Preturile nu includ T.V.A. Cazane apã caldã din otel cu douã drumuri de fum pentru arzãtoare cu aer insuflat; Corpul cazanului rotund, cu suprafatã de schimb termic mare, camerã de combustie cu tevi speciale pentru circulatia fumului; Constructie solidã, control al calitãtii permanent pe linia de fabricatie; Randament ridicat >91,5%; Consum minim de energie; Izolatie de calitate superioarã pentru minimalizarea pierderilor de cãldurã; Compatibilitate perfectã cu arzãtoarele pe gaz si motorinã BENTONE; 28 de modele de capacitãti diferite, pot oferi încãlzire pentru clãdiri civile sau industriale; Testate în conformitate cu DIN EN 303 Directiva Europeanã pentru Aparate consumatoare de combustibili gazosi (90/396/EEC) TABLOU COMANDÃ EN/2 299 * 7 TABLOU COMANDÃ EN/1 99 * 1. Buton ON/OFF 1. Buton ON/OFF 2. Termostat pompã 2. Indicator functionare arzãtor 3. Timer -treapta II 3. Indicator functionare pompã 4. Timer -total 4. Termostat sigurantã 5. Termostat arzãtor -treapta II 5. Termostat arzãtor 6. Termostat arzãtor -treapta I 6. Termostat pompã 7. Termometru cazan 7. Termometru 8. Termometru iesire gaze arse 9. Test supraîncãlzire 10. Indicator functionare pompã 11. Indicator blocare arzãtor 12. Indicator supraîncãlzire cazan 13. Reset supraîncãlzire 14. Indicator functionare arzãtor -treapta II 15. Indicator functionare arzãtor -treapta I

8 CARACTERISTICI CAZANE ENERSAVE kW T1 T5 T2 T6 T3 T4 TIP Putere A B C D E F L T1-T2 T3 T4 T5 T6 Pret* kw kcal/h mm mm mm mm mm mm mm inch mm mm inch inch EN ½ ¼ ½ EN ½ ¼ ½ EN ½ ¼ ½ EN ¼ ½ EN DN ½ EN DN ½ EN DN ½ EN DN ½ EN DN ½ EN DN ½ EN DN ½ ½ EN DN ½ ½ EN DN ½ ½ EN DN ½ ½ EN DN ½ ½ EN DN ½ ½ EN DN DN 100 ½ EN DN DN 100 ½ EN DN DN 125 ½ EN DN DN 125 ½ *Preturile nu includ T.V.A. 8

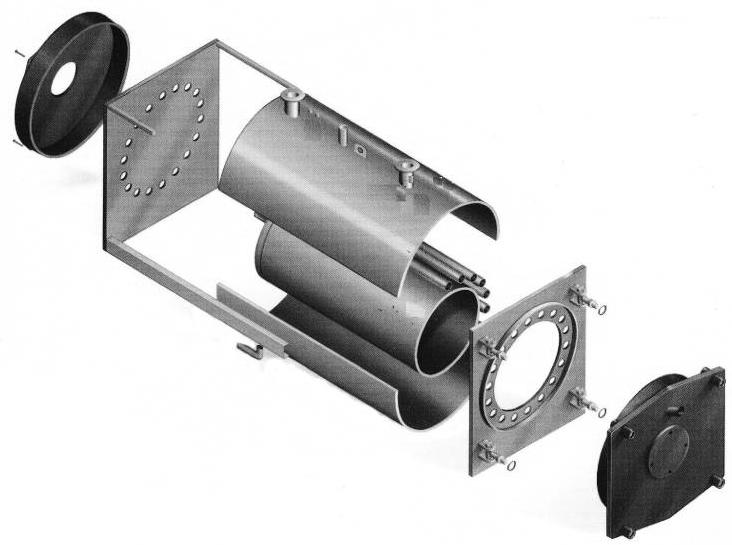

9 CAZANE MULTI-SECŢIUNE PENTRU TRANSPORT ŞI MONTARE ÎN SPAŢII FOARTE ÎNGUSTE ENERSAVE MODULAR Cazanele de otel ENERSAVE MODULAR (ENP MD) sunt proiectate si construite pentru a fi introduse si instalate în centrale termice cu dimensiuni reduse sau în spatii greu accesibile. Aceste cazane sunt furnizate în pãrti componente (vezi desen) pentru o manevrare usoarã. Cazanele modulare mentin aceleasi caracteristici de functionare ca si cele din versiunea monobloc: putere, randament, presiune si temperaturã maximã de lucru, sigurantã. Sudurile trebuie efectuate de personal calificat, special instruit de firma THERMOSTAHL. La finalul operaţiilor de asamblare si sudurã se efectueazã o probã hidraulicã pentru verificarea etanteitãtii tuturor pãrtilor sudate. Personalul care se ocupã cu asamblarea cazanului trebuie sã aibã la dispozitie o alimentare electricã de cel putin 6kW. Preturile prezentate includ piesele componente si materialele necesare asamblãrii cazanului, montarea si sudura cazanului nu sunt incluse. T1 T5 T2 T6 T3 T4 TIP A B C D E F L T1-T2 T3 T4 T5 Preţ* mm mm mm mm mm mm mm inch mm mm inch ENP-MD ½ ENP-MD ½ ENP-MD ½ ½ ENP-MD ½ ¼ ENP-MD ½ ¼ ENP-MD ¼ ENP-MD ¼ ENP-MD DN ENP-MD DN ENP-MD DN ENP-MD DN ENP-MD DN

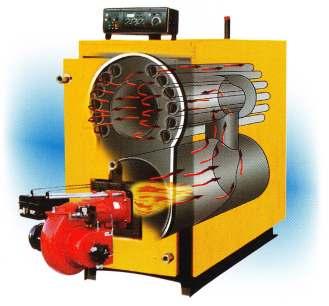

10 CAZANE DE APÃ CALDÃ CU TREI DRUMURI DE FUM ENERNOX 3 -PASS BOILERS AVANTAJE: -randament stabil >92%; -încãrcare redusã a camerei de ardere; -emisii poluante reduse; -funcţionare silenţioasã; -construcţie cu trei drumuri de fum; -amortizare rapidã datoratã economiei de combustibil; -posibilitatea adaptãrii unui arzãtor automat de pellet (preturi arzãtor la cerere). TIP Putere Dimensiuni P max. Tur-retur Coş fum Pret* kw kcal/h L l h bar inch mm ENX ¾ ENX ¾ ENX ¾ ENX ¾ ENX ¾ ENX ½ ENX ½ ENX ½ ENX ¾ ENX ENX ¾ ENX ENX ENX ½ ENX ½ ENX ½ ENX ENX ENX ENX ENX ENX ENX ENX ENX ENX ENX ENX ENX ENX *Preturile nu includ T.V.A. ÎN PRET SUNT INCLUSE: -corp cazan cu trei drumuri de fum din otel; -izolatie; -mantãi metalice; -turbionatori din INOX; -perie de curãtat; -robinet de golire. 10

11 MICROCENTRALE HS, ES CU FUNCŢIONARE PE MOTORINÃ, GAZ NATURAL SAU C.L.U. Microcentralele de pardosealã HS/ES cu arzãtor şi pompã încorporate, sunt special concepute pentru montarea în spaţii înguste. Putere Dimensiuni Lãţime Înãlţime Lungime Conţinut apã Vas expansiune Tur-retur Coş fum Greutate (gol) Presiune max. Supraf. schimb term. Consum Temp. max. Temp. min. Serpentinã cupru Apã caldã menajerã Alimentare electricã Preţ fãrã arzãtor Preţ cu arz. motorinã Preţ cu arz. C.L.U. Mcal/h kw mm lit lit inch mm kg bar m 2 kg/h C C inch l/h V/hz THERMOVAL* TECHNOVAL** HS 20 HS 30 HS 40 HS 50 HS 60 ES 20 ES 30 ES 40 ES 50 ES ¼ 1¼ 1¼ 1½ 1½ 1¼ 1¼ 1¼ 1½ 1½ ½ ½ ½ ½ ½ /50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/ Preţ cu arz. gaz nat HS* Cazan pentru încãlzire si productie apã caldã menajerã (serpentinã cupru). ES** Cazan doar pentru încãlzire. Arzãtoarele pentru C.L.U. sunt echipate cu preîncãlzitor si filtru si functioneazã cu combustibil având urmãtoarele caracteristici: -vâscozitate maximã: 60 e St (8 E) la 20 C; -densitate: 0,92-0,94 kg/dm³; -putere caloricã: MJ/kg (11,12-11,39 kwh/kg). Pentru productia de apã caldã menajerã se poate monta un boiler rapid, cu serpentinã interschimbabilã. MODEL Putere Tur-retur Apã caldã Pretţ kcal/h inch lit/h COMET ¼ COMET ½ *Preturile nu includ T.V.A.! 11

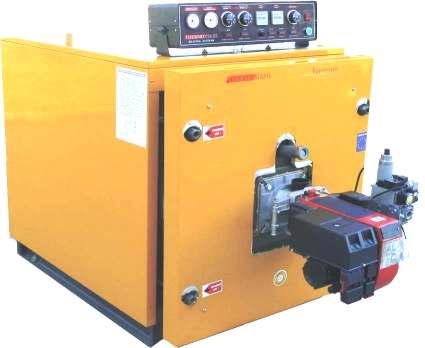

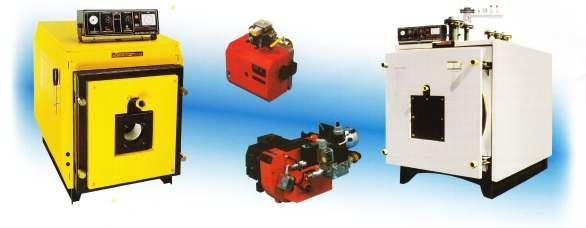

12 GRUP TERMIC: CAZANE ENERSAVE CU ARZÃTOARE BENTONE -FUNCŢIONARE PE GAZ? Grupul termic include: cazanul ENERSAVE, arzãtorul BENTONE, rampa de gaz şi panoul de comandã (o treaptã sau douã trepte, în funcţie de arzãtor);? Uşa cazanului este adaptatã pentru flanşa de prindere a arzãtorului BENTONE;? Arzãtoarele au fost alese cu tub de flacãrã lung, compatibilitatea cu cazanul ENERSAVE este garantatã. Grup termic Caracteristici arzãtor Pret* Putere Lung. tub Tip cazan Tip arzãtor Rampa gaz ( ) (kw) flacãrã (mm) EN 15 STG 120/2 L GB-LD 55- ½ EN 20 STG 120/2 L GB-LD 55- ½ EN 30 STG 120/2 L GB-LD 55- ½ EN 40 STG 120/2 L GB-LD 55- ½ EN 50 BG 200 L MBDLE 403- ½ EN 60 BG 200 L MBDLE 403- ½ EN 70 BG 200 L MBDLE EN 80 BG 200 L MBDLE EN 90 BG 300 L MBDLE EN 100 BG 300 L MBDLE EN 120 BG 300 L MBDLE EN 140 BG 400 L MBDLE EN 160 BG 400 L MBDLE EN 180 BG 400 L MBDLE 412-1½ EN 200 BG 400 L MBDLE 412-1½ EN 250 BG 450 L MBDLE 412-1½ EN 300 BG 450 2L MBZRDLE 412-1½ EN 350 BG 450 2L MBZRDLE 412-1½ EN 400 BG 550 2L MBZRDLE 412-1½ EN 500 BG 650 2L MBZRDLE EN 600 BG 650 2L MBZRDLE EN 700 BG 650 2L MBZRDLE EN 800 BG 700 2L MBVEF EN 900 BG 700 2L MBVEF EN BG 700 2L MBVEF EN BG 800 2L MBVEF EN BG 800 2L MBVEF *Preturile nu includ T.V.A. ENERSAVE...powered by 12

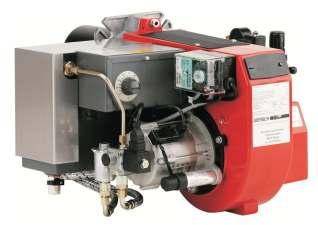

13 COMPATIBILITATEA CAZANELOR ENERSAVE CU ARZÃTOARE BENTONE Tip cazan Putere Putere (kw) (kcal/h) Arzãtor gaz Arzãtor motorinã EN 15 17, BG 100 L, STG 120/2 L B 10 FUV, ST 108 FUV EN BG 100 L, STG 120/2 L B 10 FUV, ST 108 PL EN BG 100 L, STG 120/2 L B 20 KA L, ST 108 PL EN BG 150 L, STG 120/2 L B 20 KA L, ST 120 KA L EN BG 200 L, STG 146/2 L B 20 KA L, ST 133 KA L EN BG 200 L, STG 146/2 L B 20 K L, ST 133 K L EN BG 200 L, STG 146/2 L B 20 K L, ST 133 K L EN BG 300 L, STG 146/2 L B 20 K L, ST 133 K L EN BG 300 L, STG 146/2 L B 30 A L, ST 146/2 L EN BG 300 L, BG 300 2L B 30 A L, B 30 A 2L EN BG 300 L, BG 300 2L B 30 A L, B 30 A 2L EN BG 400 L, BG 400 2L B 40 A L, B 40 A 2L EN BG 400 L, BG 400 2L B 40 A L, B 40 A 2L EN BG 400 L, BG 400 2L B 40 A L, B 40 A 2L EN BG 400 2L, BG 400 ML B 40 A L, B 40 A 2L EN BG 450 2L, BG 450 ML B 45 A -2.2L EN BG 450 2L, BG 450 ML B 45 A -2.2L EN BG 550 2L, BG 550 ML B 55 2L, B 55 3L EN BG 550 2L, BG 550 ML B 55 2L, B 55 3L EN BG 650 2L, BG 650 ML B 65 2L, B 65 3L EN BG 650 2L, BG 650 ML B 65 2L, B 65 3L EN BG 650 2L, BG 650 ML B 65 2L, B 65 3L EN BG 700 ML, BG 700 2L B 70 2L, B 70 3L EN BG 700 ML, BG 700 2L B 70 2L, B 70 3L EN BG 700 ML, BG 700 2L B 70 2L, B 70 3L EN BG 700 ML, BG 700 2L B 80 2L, B 80 3L EN BG 800 ML, BG 800 2L B 80 2L, B 80 3L EN BG 800 ML, BG 800 2L B 80 2L, B 80 3L ENERSAVE...powered by 13

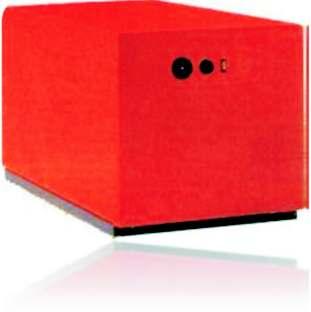

14 GRUP TERMIC PENTRU ÎNCÃLZIRE ŞI APÃ CALDÃ AQUALINE -EN FUNCŢIONARE GAZ /MOTORINÃ GRUP TERMIC AQ-EN 30 AQ-EN 40 AQ-EN 50 AQ-EN 60 AQ-EN 70 AQ-EN 80 Putere kw Tip cazan EN 30 EN 40 EN 50 EN 60 EN 70 EN 80 Tip boiler INOX Aqualine 160 Aqualine 160 Aqualine 160 Aqualine 210 Aqualine 210 Aqualine 260 Capacitate boiler lit Producţie apã caldã lit/h Racord apã caldã inch Serpentina INOX m Rezistenţã electricã kw Model arzãtor motorinã STG 120/2L STG 146/2L Model arzãtor /rampã gaz BG 100 /MBDLE 403 -½ BG 200 /MBDLE 403 -½ BG 200 /MBDLE Pompã încãlzire Alpha Alpha Alpha Alpha Alpha Alpha Pompã boiler Vas exp cazan lit Vas exp boiler lit Lãţime Lungime mm Înãlţime Pret*(cu arz. motorinã) Pret*(cu arz. gaz) *Preturile nu includ T.V.A. Grupul termic include: Cazan cu tablou electric de comandã, kit se sigurantã; Arzãtor pe motorinã sau gaz; Boiler INOX cu izolatie, serpentinã, rezistentã electricã, anod de magneziu supapã 6 bar, vas expansiune apã rece, tablou electric cu termostat mantale metalice si suport. 14

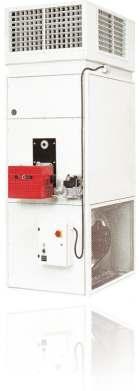

15 GENERATOR AER CALD ENERVENT (TR), PE COMBUSTIBIL GAZOS SAU LICHID kw Pretul include: Generator aer cald din otel inoxidabil; Focar din otel inoxidabil; Ventilator aer cald; Mantale; Panou electric de comandã. TIP Putere Dif. temp. t Caracteristici ventilator aer cald motor Putere *Preturile nu includ T.V.A Arzãtorul nu este inclus în pret. DESTINATE ÎNCÃLZIRII CU AER CALD LA: SERE, FERME, ATELIERE, FABRICI, SERVICE AUTO, DEPOZITE, SPATII INDUSTRIALE. Generatoarele de aer cald pot fi echipate cu Arzãtoare pe ulei ars GIERSCH-Germany (preturile arzãtoarelor sunt prezentate în tabelul de mai jos si nu sunt incluse în preturile generatoarelor) Tip Putere Consum Pretţ* kw kg/h KG , KG KG KG KG vent 15 Dimensiuni L x l x h Ø coş fum Alimentare Pret* Pretţ plenum kw C m3 /h kw kw kw mm mm mm mm V TR , ,55 0,25 0, TR , ,75 0,25 0, TR , ,10 0,25 0, TR , ,50 0,37 0, / TR , ,20 0,55 0, / TR , ,00 0,55 0, TR , ,00 0,55 0, TR , ,50 0,55 0, TR , ,50 0,75 0, TR , ,50 0,75 0, TR , ,50 0,75 0, TR , ,50 1,10 0, TR , ,50 1,10 0, TR , ,00 1,10 0, TR , ,00 1,50 0,

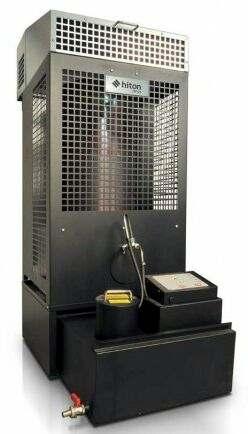

16 GENERATOR AER CALD HP 125 CU FUNCŢIONARE PE ULEI UZAT Generatorul de aer cald HP 125 este conceput pentru încalzirea spatiilor industriale unde nu exista un sistem de încalzire centrală (ateliere, service auto, depozite, cladiri industriale, subsoluri, garaje, etc). Se pot folosi mai multe tipuri de uleiuri uzate: ulei de motor, de transmisie, hidraulic, uleiuri HBO -tip I, II şi III cu o vâscozitate de cel mult 80 SAE. Aparatul este proiectat pentru încalzirea spatiilor cu volum de pâna la 700 m³. Pretul include: 1. Panoul de comanda; 2. Rezervorul de ulei; 3. Rezervor de combustibil; 4. Camera de ardere; 5. Recuperator; 6. Cos de fum; 7. Regulator. CARACTERISTICI: Consum: 2,5-3,3 l/h; Alimentare reţea: 230/50 V/Hz; Dimensiuni (latime x lungime x înaltime): 850 x 540 x 1370 mm; Greutate: 90 kg; Diametru cos de fum: 150 mm; Debit aer cald: 1000 m³/h; Capacitate rezervor: 50 lit; Putere: kw; Pret*: 1750 *Pretul nu include T.V.A. AVANTAJE: -Puterea este reglabila kw (minim -maxim); -Controler electronic cu microprocesor; -Camera de ardere din otel inoxidabil; -Termostate încorporate pentru ventilator si pompa; -Supraveghere termostatica a pompei; -Încalzire curata 100%, temperatura constanta a aerului cald (50-70 C); -Caldura este radiata în toate directiile. 16

17 CAZANE /GENERATOARE AER CALD PE COMBUSTIBIL SOLID (PELLET-BIOMASA, LEMN, CARBUNI, BRICHETE) ARZATOARE AUTOMATE PE PELLET

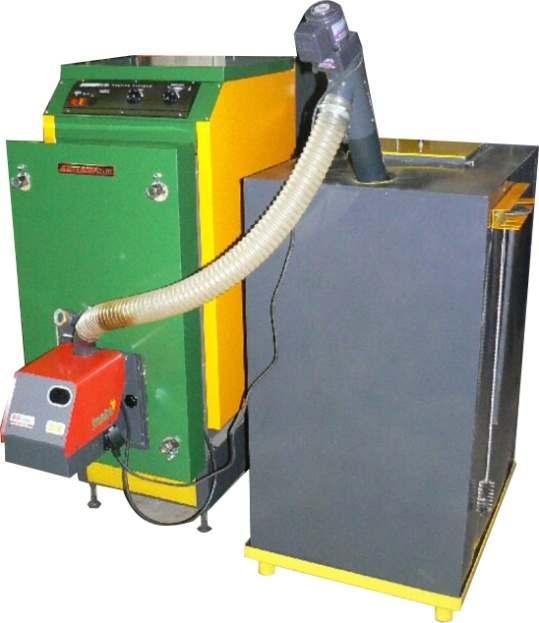

18 CAZANE CU TREI DRUMURI DE FUM PELLETSTAR PENTRU FUNCTIONARE CU ARZÃTOR AUTOMAT PE PELLET...dacã ai obosit sã încãrcaci cazanul cu lemne, iar gazul vi se pare prea scump! AVANTAJE: -functionare automatã; -randament ridicat, stabil, peste 90%; -cazan cu trei drumuri de fum; -constructie compactã-ocupã un spatiu redus; -curãtare si service usor; -sigurantã în exploatare conform normelor europene; -ardere ecologicã, neutru CO 2; -posibilitatea functionãrii pe combustibil alternativ prin montarea unui arzãtor pe gaz sau motorinã pe a doua flansã cu care este dotat cazanul (randament 92% pe gaz sau motorinã). Tip cazan PLS 18 PLS 25 PLS 32 PLS 40 PLS 49 PLS 58 PLS 67 PLS 76 PLS 85 PLS 100 Putere (kw) Pellet Gaz Spaţiu încãlzit (m 2 ) Volum încãlzit (m 3 ) Tablou comandã EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 Kit sigurantã 3bar (buc) Volum cenusar (lit) Volum focar (lit) Volum apã (lit) Presiune max. (bar) Temperaturã max. ( C) Diametru cos fum (mm) Tur /retur ( ) 1¼ 1¼ 1¼ 1½ 1½ 1½ 2 2 2½ 2½ L Dimensiuni l cazan (mm) h Greutate (gol) (kg) Randament Pellet 90% 90% 90% 91% 91% 91% 91% 91% 91% 91% Gaz 92% 92% 92% 92% 92% 92% 92% 92% 92% 92% Pret ( ) *Preturile nu includ T.V.A. Sistemele de depozitare, alimentare si ardere pelet nu sunt incluse în pret PACHETUL INCLUDE: 1. Corp cazan din otel cu cenusar; 2. Kit de sigurantã (3 bar); 3. Tablou de comandã cazan cu termostate; 4. Jachete metalice si izolatie; 5. Scule de curãtat cazan; 6. Turbionatori din INOX; 7. Flanta pentru arzãtor pe gaz. 18

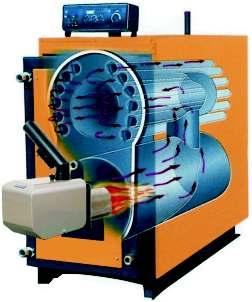

19 CAZANE CU TREI DRUMURI DE FUM PELLETSTAR PENTRU FUNCTIONARE CU ARZÃTOR AUTOMAT PE PELLET DESCRIERE CAZAN: Cazan din otel pentru încãlzire centralã. Temperaturã maximã de functionare 90 C; Putere nominalã kcal/h; Constructie monobloc, cu trei drumuri de fum. Drumul II de fum în camera special dispusã deasupra camerei de ardere; Usa reglabilã permite ajustarea perfectã a gazelor de ardere; Tablou electric de comandã echipat cu: întrerupãtor general, termostate de lucru, termostat de sigurantã, lãmpi de semnalizare a functionãrii. Centrala este foarte compactã, economicã si convenabilã, extrem de ecologicã, în ceea ce priveste emisiile nocive si consumul de combustibil. Peletii, combustibilul cu care functioneazã, sunt produsi prin presarea rumegusului, fãrã adãugarea unor lianti sau coloranti. Cazanele PELLETSTAR functioneazã cu arzãtoare automate pe pellet, formând o microcentralã compactã dupã modelul de mai jos. 19

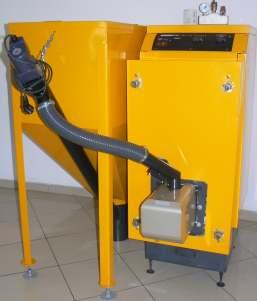

20 MICROCENTRALE CU FUNCTIONARE PE PELLET BIO UNIT PELLETSTAR COMPLET ECHIPATE CERTIFICAT CE ISCIR CERT...dacã aţi obosit sã încãrcaci cazanul cu lemne, iar gazul vi se pare prea scump! AVANTAJE: -functionare automatã; -randament ridicat, stabil, peste 90%; -arzãtor suedez, functionare silentioasã; -cazan cu trei drumuri de fum; -constructie compactã -ocupã un spatiu redus; -curãtare si service usor; -certificate CE, TUV, ISO 9001; -autonomie de 5-10 zile; -sigurantã în exploatare conform normelor europene; -arde pellet cu diametru de mm; -ardere ecologicã, neutru CO 2; -posibilitatea functionãrii pe combustibil alternativ prin montarea unui arzãtor pe gaz sau motorinã pe a doua flansã cu care este dotat cazanul (randament 92% pe gaz sau motorinã). Tip cazan PLS 18 PLS 25 PLS 32 PLS 40 PLS 49 PLS 58 PLS 67 PLS 76 PLS 85 PLS 100 Putere (kw) Pellet Gaz L Dimensiuni l totale (mm) h Volum siloz (lit) Dimensiuni siloz (mm) 220x650x x700x x750x1.780 Şnec Ø x L (mm) 80x x x x x x x x x x2.000 Aprindere Automatã Automatã Automatã Automatã Automatã Automatã Automatã Automatã Automatã Automatã Alimentare (V/hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 Consum pellet (kg/h) 1,25 2,50 3,2 4,2 5 5,8 6,7 8, ,8 Autonomie (zile) Spaţiu încãlzit (m 2 ) Volum încãlzit (m 3 ) Pompã A A A UPS UPS UPS UPS UPS UPS UPS Tablou comandã EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 EN-1 Kit sig. 3bar (buc) Volum cenuşar (lit) Volum focar (lit) Volum apã (lit) Presiune max. (bar) Temperaturã max. ( C) Dianetru coş fum (mm) Tur /retur ( ) 1¼ 1¼ 1¼ 1½ 1½ 1½ 2 2 2½ 2½ L Dimensiuni l cazan (mm) h Greutate (gol) (kg) Pellet 90% 90% 90% 91% 91% 91% 91% 91% 91% 91% Randament Gaz 92% 92% 92% 92% 92% 92% 92% 92% 92% 92% Diametru pellet (mm) Pret* cu arz. Eurofire ( ) Pret* cu arz. Pelltech ( ) ** 8.290** **Pachetul include vas de acumulare apa calda de 1500 lit. Arzãtorul pe motorinã nu este inclus în pretţ PACHETUL INCLUDE: 1. Corp cazan din otel; 2. Arzãtor electronic pe pelet cu PLC; 3. Siloz; 4. Motor si reductor; 5. Pompã; 6. Kit de sigurantã (3 bar); 7. Tablou de comandã cazan cu termostate; 8. Jachete metalice si izolatie; 20

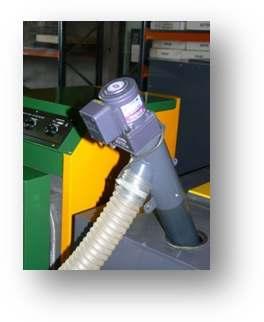

21 MICROCENTRALE CU FUNCTIONARE PE PELLET BIO UNIT PELLETSTAR COMPLET ECHIPATE DESCRIERE SISTEM: Centrala PELLETSTAR (PLS) este alcãtuitã din: -cazan din otel pentru apã caldã; -arzãtor automat pe pellet; -sistem de alimentare cu pellet. Centrala este foarte compactã, economicã si convenabilã, extrem de ecologicã în ceea ce priveste emisiile nocive si consumul de combustibil. Peletii, combustibilul cu care functioneazã, sunt produsi prin presarea rumegusului fãrã adãugarea unor lianti sau coloranti. DESCRIERE CAZAN: Cazan din otel pentru încãlzire centralã. Temperaturã maximã de functionare 90 C; Putere nominalã kcal/h; Constructie monobloc, cu trei drumuri de fum. Drumul II de fum în camera speciala dispusã deasupra camerei de ardere; Usa reglabilã permite ajustarea perfectã a gazelor de ardere; Tablou electric de comandã echipat cu: întrerupãtor general, termostate de lucru, termoostat de sigurantã, lãmpi de semnalizare a functionãrii. DESCRIERE ARZÃTOR: Constructie usoarã, functionare sigurã; Eficientã ridicatã; Aprindere automatã; Întretinere usoarã, curãtare rapidã; Functionare îndelungatã fãrã interventia utilizatorului (pânã la 14 zile); Nivel de sigurantã ridicat -patru programe independente de protectie; Usor de instalat pe cazan; Testat pentru functionare ecologicã, marcat CE si P; Greutate redusã, usor de manipulat. SUNT DISPONIBILE TREI TIPURI DE SILOZ, CONFORM TABELULUI: Volum Dimensiuni Pret* siloz (mm) TIP lit L l h MINI MIDI MAXI La cerere, se pot executa silozuri cu dimensiuni speciale! 21

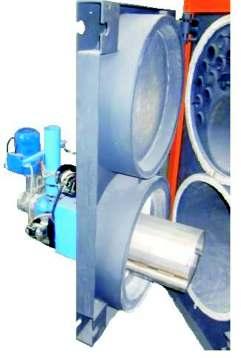

22 CAZANE CU FUNCTIONARE PE PELLET PELLETSTAR ECHIPATE CU ARZÃTOARE AUTOMATE PE PELLET PELLETSTAR -Cazane din otel pentru apã caldã cu trei drumuri de fum, sunt cazane cu randament stabil de peste 91%. Cazanele sunt echipate cu arzãtoare EUROFIRE -Suedia, complet automatizate. Funcţionarea ansamblului cazanarzãtor este silentioasã, cu emisii poluante reduse. PELLETSTAR + EUROFIRE = EFICIENTÃ TIP Putere Volum Dimensiuni Pres. Turretur fum Cosş Effic. siloz (fãrã siloz) max. Pret* CAZAN ARZ. kw Kcal/h lit % L l h bar inch mm PLS 120 PV PLS 140 PV PLS 160 PV ½ PLS 180 PV ½ PLS 200 PV ½ PLS 250 PV PLS 300 PV *Preturile nu includ T.V.A. ÎN PRET SUNT INCLUSE: CAZAN:-corp cazan cu trei drumuri de fum din otel; mantai metalice; perie de curatat; kit de siguranta 3 bar. ARZÃTOR: -unitate microprocesor; -sondã lambda; -auger 2,0 m; -tub plastic alimentare pellet; -motoreductor; -cabluri. SILOZ: -pentru depozitare pellet ( lit.) ACUMULATOR: -stocare apa calda ( lit.) Cazanele cu trei drumuri de fum au urmãtoarele avantaje: Randament stabil, peste 91%; Încãrcare redusã a camerei de ardere; Functionare economicã, emisii poluante reduse; Amortizare rapidã datoratã economiei de combustibil. 22

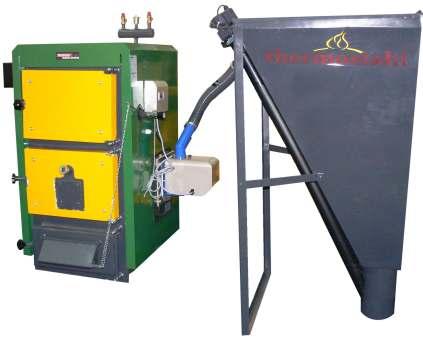

23 MICROCENTRALE TERMICE PE COMBUSTIBIL SOLID LEMN-CÃRBUNE-BRICHETE-BIOMASÃ (PELLET) COMBI FIRE 18-81kW AVANTAJELE SISTEMULUI COMBI FIRE: -sistem poli-combustibil; -independentã fatã de gaz/motorinã; -încãrcare manualã cu lemne; -functionare automatã pe biomasã; -autonomie 5-48 h (în functie de regimul de functionare); -ardere ecologicã (neutru CO2); -economie anualã reflectatã în costurile combustibilului; -produse certificate si garantate; -sigurantã în functionare; -service si suport tehnic asigurat. Tip Putere (kcal/h) Silo Supraf. Consum Pret* anual cu arz. Încãlzitã Cazan pellet Eurofire Lemne Pellet Motorinã l m 2 kg CF CF CF CF CF CF CF *Preturile nu includ T.V.A. Pretţ* cu arz. Pelltech ÎN PRET SUNT INCLUSE: Cazan COMBI FIRE pentru combustibil solid (lemn si pellet): 1. corp cazan cu functionare pe combustibil solid; 2. jachete metalice; 3. izolatie; 4. colector de sigurantã; 5. turbionatori din INOX; 6. instrumente de curãtat; 7. cenusar; 8. termostat cu lant; 9. flansã pentru arzãtor pe pelleti. Arzãtor automat pe pellet: 1. regulator electronic PLC cu sondã lambda; 2. snec cu servomotor. Siloz pentru depozitare/alimentare cu pellet de mare capacitate (asigurã autonomie de pânã la 5 zile). 23

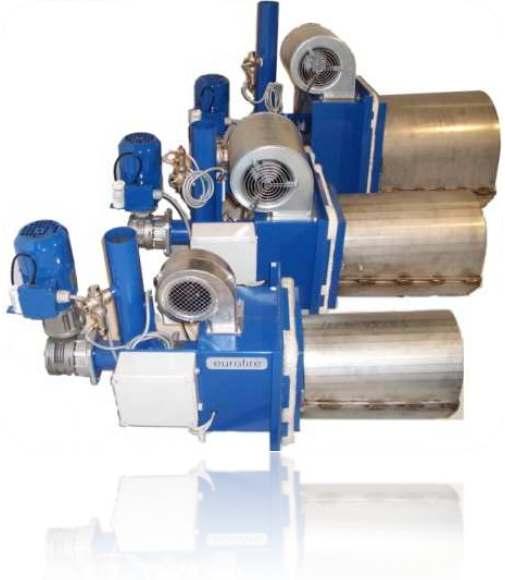

24 ARZÃTOARE AUTOMATE PE PELLET EUROFIRE Arzătorul de peleţi EUROFIRE, inclusiv unitatea sa de comandă şi sistemul de alimentare cu şnec este certificat CE şi este fabricat conform următoarelor standarde şi normative: AFS 1987:17, 1993:10, 1994:8, 1994:37 şi 1994:48; Normativul mecanismelor: 89/332/EEC; Normativul EMC: 89/336/EEC; Normativul Joasă Tensiune: 73/73/EEC şi directiva suplimentară: 93/68/EEC inclusă în Autoritatea Standardelor de Siguranţă în Electricitate Suedeze ELSAK/ FS 1994:9. Arzătorul este timbrat cu P de catre SP, Institutul de Cercetări şi Testare Suedez, Certificat nr El a fost testat de catre SP după standardele de mediu Suedeze, potrivit metodei SP 2107 şi 2579 bazat pe standardele EN şi CO, GOC, emisii clasa 3, potrivit EN 303-5, obţinând rezultate corespunzătoare. Arzătorul de peleţi EUROFIRE întruneşte cerinţele de emisii pentru instalaţiile din interiorul zonelor urbane după SWEDISH HOUSING AUTHORITY (Bowerk) potrivit regulamentelor autorităţilor în construcţii BBR, BFS 1993:57 cu modificările până la şi inclusiv 1998:38. * ÎN PREŢ SUNT INCLUSE: EF 20, 35: arzãtor, cutie PLC, auger 1,7m, tub plastic, motoreductor, placã montaj, cabluri; EF 60: arzãtor, cutie PLC, auger 2,0m, tub plastic, motoreductor, cabluri; EF : arzãtor, unitate microprocesor, sondã lambda, auger 2,0m, tub plastic, motoreductor, cabluri. AVANTAJE ARZÃTOR: -construcţie uşoarã, funcţionare sigurã; -eficienţã ridicatã >95%; -aprindere automatã; -întreţinere uşoarã, curãţare rapidã; -funcţionare îndelungatã fãrã intervenţia utilizatorului (pânã la 14 zile); -nivel de siguranţã ridicat -programe independente de protecţie; -uşor de instalat pe cazan; -testat pentru funcţionare ecologicã, marcat CE şi P; -greutate redusã, uşor de manipulat. Pentru arzãtoarele EUROFIRE oferim SERVICE PACK format din: ventilator, motor, 2x element aprindere, 2x diodã, bi metal, contactor uşã (pentru modelele 20-30kW) la preţul de 356 * 24

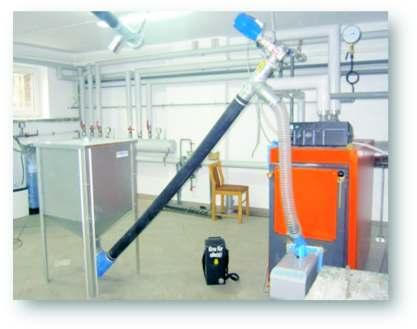

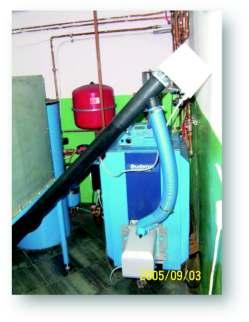

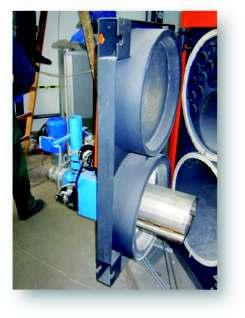

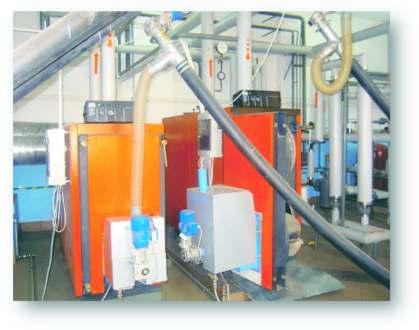

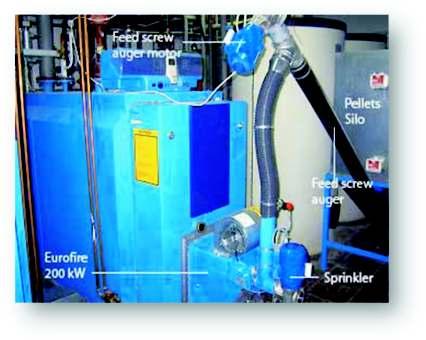

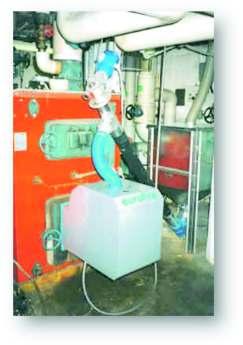

25 ARZÃTOARE AUTOMATE PE PELLET EUROFIRE INSTALATE 25

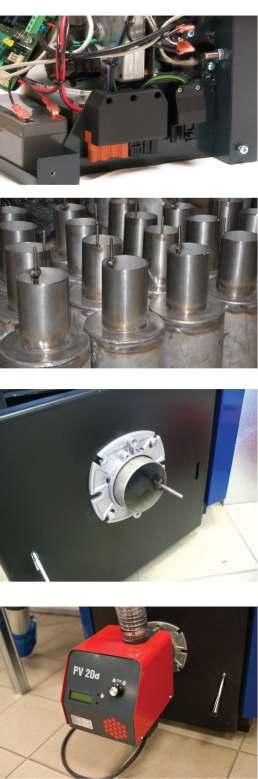

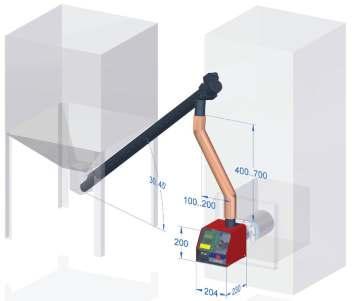

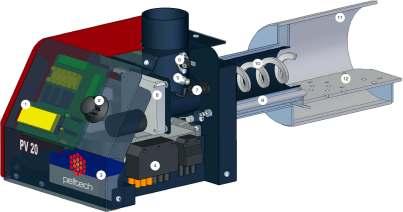

26 ARZÃTOARE AUTOMATE PE PELLET PELLTECH ARZĂTORUL CONŢINE: 1. Display; 2. Buton; 3. Baterie backup; 4. Prize conectare electrică; 5. Senzor nivel combustibil; 6. Termostat siguranţă; 7. Senzor flacără; 8. Motor intern; 9. Element de aprindere; 10. Şnec intern; 11. Cameră de ardere; 12. Grătar. AVANTAJELE ARZÃTOARELOR PV CALITATEA ARZÃTOARELOR: -Aprindere într-un punct: necesitã mai puţină putere pentru aprindere, rezultă mai puţin fum, aprinderea este rapidă; -Dozare cu şnec intern asigură transfer uniform al combustibilului în camera de ardere şi astfel arderea este uniformă; -Distribuţia aerului: la orice nivel de putere, aerul primar precum şi cel secundar este optim distribuit; -Control precis al aerului obţinut din controlul vitezei ventilatorului; -Funcţionare inteligentă: arzătorul îşi selectează automat nivelul de putere generată în funcţie de necesarul de căldură; -Camera de ardere asigură arderea completă, emisii reduse şi eficienţă ridicată. SIGURANŢĂ: Protecţie împotriva întoarcerii flăcării: -Termostat de siguranţă; -Funcţionare periodică a şnecului intern în modul stand by; -Tub de alimentare care se topeşte; -Baterie de rezervă asigură curăţarea arzătorului pentru a preveni întoarcerea flăcării în cazul în care alimentarea cu energie electrică se întrerupe; -În cazul în care arzătorul se blochează sau tirajul nu este asigurat, acesta se opreşte automat. PRIETENOS CU UTILIZATORUL: -Interfaţă: arzătorul furnizează informaţii clare despre funcţionare şi afişează pe ecran instrumente de setare a parametrilor; -Compatibilitate cu cazanele pe gaz/motorină: arzătoarele sunt compatibile cu cazanele pe gaz/motorină în ceea ce priveşte montajul şi conectarea electrică; -Oferă posibilitatea adăugării unui senzor de temperatură pe cazan şi modem GSM care trimite SMS în cazul unei erori sau dacă arzătorul rămâne fără combustibil; -Arzătorul instalat ocupă spaţiu redus şi nu crează probleme la deschiderea uşii cazanului. * PV 20a PV 30a PV 50a PV 100a PV 350a

27 CAZANE CU FUNCŢIONARE PE BIOMASÃ -PELLET -LEMN MCL BIO 23-79kW (Sistem de ardere cu alimentare automatã BIOPLEX) AVANTAJELE SISTEMULUI: -sistem poli-combustibil (lemn, brichete, cãrbuni, agropellet); -independenţã faţã de gaz şi motorinã; -posibilitate de incãrcare manualã pe lemne; -funcţionare automatã pe biomasã; -autonomie ore; -ardere ecologicã (neutru CO 2); -economie anualã reflectatã în costurile combustibilului; -produs certificat şi garantat; -siguranţã în exploatare, întreţinere uşoarã; -garanţie 3 ani pentru corpul cazanului; -service şi suport tehnic asigurat. Dimensiuni Tur Dimensiuni Pres. Ø coş Aria Putere Siloz Tip lxlxh retur uşã max fum încãlzitã Preţ* kw kcal/h mm Inch lit mm bar mm m² MCL BIO x950x ¼ x MCL BIO x1.050x ¼ x MCL BIO x1.150x ¼ x MCL BIO x1.250x ½ x MCL BIO x1.350x ½ x MCL BIO x1.450x ½ x MCL BIO x1.550x x Vindem: PELLET din lemn, la saci de 15kg. Preţ: 268 /tonã sau 4,8 /sac. AGROPELLET din floarea-soarelui în Big Bag. Preţ: 243 /tonã. În preţ sunt incluse: -cazan din oţel cu accesorii; -sistem de ardere cu cap din INOX; -sistem de alimentare cu electromotor; -sistem de depozitare (siloz); -sistem de protecţie anti-incendiu; -colector de siguranţã (3 bar); -tablou electric de comandã; -grãtar şi catalizator din fontã; -turbionatori din INOX. În cazul folosirii a douã tipuri de combustibil în amestec, este necesarã echiparea cazanului cu un sistem de mixare în siloz. Preţ sistem mixare, la cerere. ATENŢIE: Combustibilul de bazã al cazanelor MCL BIO este pelletul. Dacã se doreşte folosirea altor combustibili, vã rugãm sã contactaţi tehnicienii THERMOSTAHL! 27

28 CAZANE DIN OŢEL CU FUNCŢIONARE AUTOMATÃ PE PELLET SAU BIOMASÃ ŞI LEMN MCL BIO kw CAZANE PE PELLET CÃLDURÃ ALTERNATIVÃ SERIE NOUÃ! PUTERE 23-79kW CERTIFICAT CE ISCIR CERT TIP Putere Dimensiuni P max. Tur-retur Coş fum Preţ* kw Kcal/h L l h bar inch mm MCL BIO MCL BIO MCL BIO MCL BIO ½ MCL BIO ½ MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO MCL BIO În preţ sunt incluse: -cazan din oţel cu accesorii; -sistem de ardere cu cap din INOX; -sistem de alimentare cu electromotor; -sistem de depozitare (siloz); -sistem de protecţie anti-incendiu; -colector de siguranţã (3 bar); -tablou electric de comandã; -grãtar şi catalizator din fontã; -turbionatori din INOX. NOTÃ: -garanţie trei ani pentru pãrţile sub presiune; -service garantat, operativ, la solicitare; -piese de schimb disponibile în stoc. În cazul folosirii a douã tipuri de combustibil în amestec, este necesarã echiparea cazanului cu un sistem de mixare în siloz. Preţ sistem mixare, la cerere. ATENŢIE: Combustibilul de bazã al cazanelor MCL BIO este pelletul. Dacã se doreşte folosirea altor combustibili, vã rugãm sã contactaţi tehnicienii THERMOSTAHL! GRANULAŢIE COMBUSTIBIL PELLET 6-10mm CÃRBUNI 12-22mm SÂMBURI 8-20mm CEREALE 3-18mm LEMNE 28

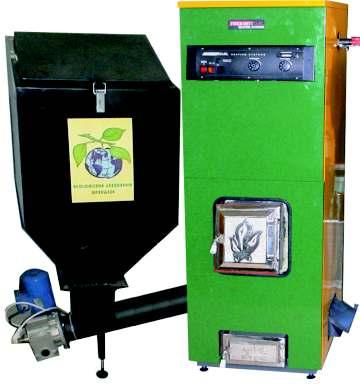

29 MICROCENTRALE PE LEMN, CĂRBUNE, BRICHETE, PELEŢI, CU ALIMENTARE MANUALĂ SAU SEMIAUTOMATĂ SMART FIRE AVANTAJE: -Încărcare manuală sau automată; -Autonomie mare (24-48 ore); -Randament ridicat (până la 85%); -Preţ atractiv; -Funcţionare la presiune maximă 3 bar; -Se poate instala cu vas de expansiune deschis. TIP Putere Siloz Dimensiuni P max. Tur-retur Coş fum Preţ* kw lit A B C bar inch mm SMART FIRE ¼ SMART FIRE ¼ SMART FIRE ¼ SMART FIRE ½ THERMOSTAHL HEATING SYSTEMS În preţ sunt incluse: -cazan din oţel cu accesorii; -sistem de alimentare cu şnec; -siloz; -tablou de comandă; -kit de siguranţă 3 bar; -vas de expansiune închis; -robinet de golire; -termostat cu lanţ; -sistem protecţie la supraîncălzire. Există posibilitatea de echipare cu boiler A.C.M. încorporat, în acest caz preţul este cu 15% mai mare. 29

30 GENERATOR AER CALD CU FUNCŢIONARE PE PELLET GREEN AIR ARZÃTORUL PE PELLET -Toate componentele expuse focului sunt confecţionate din materiale rezistente la temperatură ridicată; -Asigură mixare optimă combustibil - aer; -Flacără orizontală, similară cu cea a arzăroarelor pe gaz /motorină. SISTEMUL DE ALIMENTARE -Motoreductor performant; -Toate componentele electrice incluse; -Tubul de alimentare flexibil şi poate fi variabil; -La cerere, silozul poate fi mãrit; -Silozul poate fi dispus în stânga sau dreapta generatorului. PANOUL DE COMANDÃ -Programator electronic cu microprocesor; -Interfaţă conectori -arzător -sistem de alimentare; -Controlează temperatura şi presiunea la focar; -Afişează în timp real operaţiile în desfăşurare; -Auto-diagnosticare în caz de eroare. A B C D E F G H I J Φ (mm) GR GR GR GR GR GR GR-050 GR-070 GR-105 GR-160 GR-200 GR-350 Putere focar kw Putere nominală kw 39,6 63, Randament % Consum maxim pellet kg/h 8,6 13, Consum mediu kg/h 6 9, Capacitate siloz kg Volum maxim de încălzit m³ Temperatura maximă C Debit de aer m³/h Presiunea aerului Pa Nivel zgomot db Ventilator kw 0,55 0,74 1,5 2,2 3 5,5 Putere electrică instalată W Alimentare electrică V/Hz 230/50 230/50 400/50 400/50 400/50 400/50 Preţ pachet complet* Preţ generator aer cald*

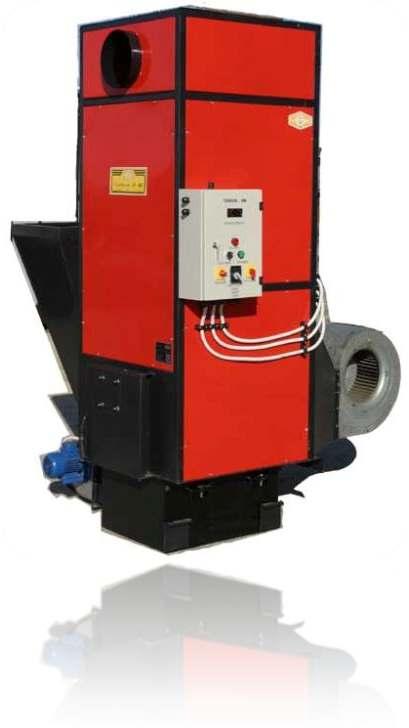

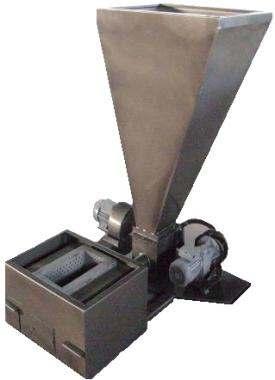

31 GENERATOR AER CALD BIOVENT (UT), CU SISTEM AUTOMAT DE ALIMENTARE PENTRU BIOMASÃ -PELLET, SÂMBURI, CEREALE kw AVANTAJELE SISTEMULUI: Construcţie din oţel inoxidabil; Suprafaţã încãlzitã mare; Eficienţã energeticã mare; Operare silenţioasã; Ardere ecologicã; Soluţie completã pentru încãlzire. Preţul include: Generator aer cald din oţel inoxidabil; Focar din oţel inoxidabil; Sistem de alimentare automat; Siloz; Reductor; Ventilator; Panou electric de comandã. TIP Putere Dif. Caracteristici Putere Ø Volum Dimensiuni temp. ventilator aer coş t cald motor vent siloz L x l x h fum Alim. Preţ* kw C m 3 /h kw kw kw m 3 mm mm mm mm V UT , ,75 0,25 0,18 0, / UT , ,10 0,25 0,18 0, / UT , ,20 0,25 0,18 0, / UT , ,20 0,37 0,25 0, / UT , ,20 0,55 0,25 0, UT , ,00 0,55 0,25 0, UT , ,00 0,55 0,25 0, UT , ,50 0,55 0,37 0, UT , ,50 0,75 0,37 0, UT , ,50 0,75 0,37 0, UT , ,50 0,75 0,55 0, UT , ,50 1,10 0,55 0, UT , ,50 1,10 0,75 0, UT , ,50 1,10 0,75 0, UT , ,00 1,10 0,75 0, UT , ,00 1,50 0,75 0, DESTINATE ÎNCÃLZIRII CU AER CALD LA: SERE, FERME, ATELIERE, FABRICI, SERVICE AUTO 31

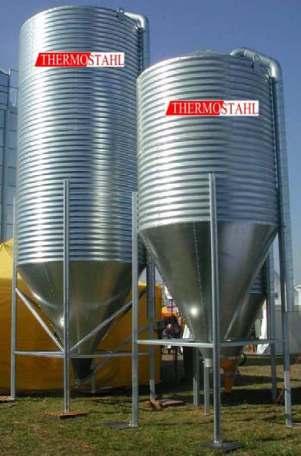

32 SILOZURI PENTRU BIOMASÃ -PELLET, SÂMBURI, CEREALE 3,25-58,36 m 3 Umplere automatã, euro joint 100; Ieşirea standard DN440 garanteazã îmbinarea cu toate tiputile de alimentator; Interior executat din oţel fin -curgere excelentã a combustibilului; Picioare puternice din oţel -stabilitate mare; Fereastrã inspectie în siloz -se poate verifica nivelul combustibilului SISTEM DE ALIMENTARE CU ŞNEC ÎMPREUNÃ CU CAZAN MCL BIO Camera cazanelor cu un alimentator pentru douã cazane MCL BIO Tip Volum Greutate comb. Înãlţime Preţ* m³ kg m SILO Φ STH 2,6 3, , SILO Φ VTH 1 5, , VTH 2 9, , VTH 3 13, , VTH 4 17, , VTH 5 21, , VTH 6 24, , SILO Φ STH 6 9, , STH 9 14, , STH 12,5 20, , STH 16 25, , STH 20 31, , STH 23 36, , STH 26 41, , SILO Φ ZTH 12,5 15, , ZTH 19, , ZTH 26 32, , ZTH 32, , ZTH 39,6 49, , ZTH 46,7 58, , Soluţie ce include un siloz de mari dimensiuni înafara camerei cazanului MCL BIO Magazie combustibil solid cu baza pentru şnec Siloz exterior pentru combustibil solid Şnec Motor şnec Alimentator Buncãr cazan Set de cazane alimentate de un singur sistem Îmbinare siloz -alimentator Cazan MCL BIO SENZORI DE NIVEL COMBUSTIBIL PENTRU CAZANE Preţ* Preţ* Preţ* Preţurile senzorilor depind de versiune. La un cazan (siloz) este nevoie de doi senzori. Umplere complet automatizatã din silozul exterior -pornesc şi opresc şnecul exterior; Se instaleazã în buncãrul cazanului; Sensibilitate ajustabilã. 32

33 SISTEME DE ALIMENTARE CU COMBUSTIBIL PENTRU CAZANELE CU BIOMASÃ Pentru transport biomasã, de la siloz exterior la silozul cazanului Alimentator T402/4D (vertical) SISTEME DE ALIMENTARE CU ŞNEC Lung. Lung. Capacitate Unghi Diametru Tip Combustibil standard maximã maxim interior Preţ* to/h m m mm T 206/2 pellet, T 206/3 cereale, T 402 sâmburi T 402/4D fructe**) PSR 160 cãrbuni Alimentatoarele T402/4D: alimentatoare verticale pentru încãrcare silozuri exterioare-ex. din camion. Alimentatoarele T206, 402, PSR: alimentatoare orizontale pentru încãrcare siloz cazan din siloz exterior sau depozit combustibil. Preţul include: alimentator cu lungime standard, motoreductor electric. Accesorii opţionale: suport cu roţi, regulator (manual sau automat)+staţie comutare, segment extindere 1m/2m (DN100/DN140), siloz şi racord. **Granulaţie 5-25mm. Alimentator T402 (orizontal) Lungime ajustabilã T402/4D montat pe siloz Suport cu roţi Alimentator orizontal PSR Tip Combustibil Capacitate TH 207/1 pellet, cereale, sâmburi fructe**) SISTEME DE ALIMENTARE PNEUMATICE Φ ţeavã Φ dispencer Alimentatoare verticale/orizontale pneumatice cu ventilator, pentru încãrcare: -silozuri exterioare de mare capacitate; -silozul cazanului dintr-un siloz exterior de mare capacitate sau din depozit de combustibil. Preţul include: alimentator, ţeavã flexibilã PVC cu gurã aspitaţie, ţeavã metalicã 2m, cot 90. Accesorii opţionale: ciclon ieşire, pentru reducere vitezã. 33 H max. Distanţã max. Unghi maxim to/h mm mm m mm Preţ*

34 Microcentrale pe peleţi Odată ce aţi experimentat o microcentrală pe peleţi, este uşor să înţelegeţi de ce îşi doresc oamenii aceste sisteme de încălzit. Cu un caracter aparte şi eficiente, generează o căldură economică şi prietenoasă cu natura, fără lemn de foc, cu aceleaşi beneficii, dar mai comod! Pentru doar câţiva lei/oră, o centrală pe peleţi poate genera o căldură plăcută, ce asigură protecţie faţă de facturile piperate la încălzire (pe gaze sau combustibili lichizi), în plus cantitatea de fum emanată este minimă. Cu o flexibilitate extraordinară în instalare şi dimensiuni, centralele pe peleţi sunt o alegere sofisticată pentru o căldură convenabilă, ce ajută la protejarea mediului şi nu vă ruinează bugetul. Ajută la preluarea controlului în ce priveşte costurile de încălzire Centralele pe peleţi sunt alegerea perfectă pentru oamenii care se confruntă cu facturi uriaşe la încălzire datorită fluctuaţiei costurilor la carburanţi. De fapt, centralele pe peleţi sunt instalate adesea în locuinţe ca şi sursă secundară de caldură, pentru a ajuta la ţinerea sub control a costurilor la încălzire. Motivul: carburantul. Centralele pe peleţi ard un combustibil foarte eficient, produs din deşeuri lemnoase reciclate şi anume rumeguşul. Odinioară, acesta reprezenta un deşeu ce era ars ineficient, sau putrezea pe câmp. Economia realizată prin utilizarea peleţilor se datorează preţurilor scăzute la materia primă şi a eficienţei proceselor de fabricaţie, precum şi posibilităţii consumatorului de a limita costurile, procurându-şi combustibilul din timp, înainte de sezonul rece chiar pentru un an întreg. Căldură eficientă -noxe minime Centralele pe peleţi sunt sisteme de încălzie eficiente pentru casă. Datorită tehnologiei artizanale care ajută la controlarea raportului de combustibil -aer din interiorul centralei şi asigură arderea aproape perfectă a combustibilului. Această tehnologie ajută la obţinerea celei mai mici cantităţi de fum, facând din centralele pe peleţi produsele cu cele mai scăzute emisii de noxe dintre centralele pe combustibili solizi disponibile şi o alegere răspândită în zonele unde calitatea aerului este o problemă. Arderea automată a lemnului O centrală pe peleţi este un arzător automat pe bază de lemn procesat sub formă de peleţi. Centralele pe peleţi funcţionează confortabil şi cu mare uşurinţă în timp ce furnizează multă căldură radiantă sau hidro. Pentru a utiliza o centrală pe peleţi, încărcaţi pur şi simplu peleţi în siloz şi porniţi centrala. Odată ce aceasta este în funcţiune, un sistem de alimentare automat încarcă peleţii în camera de ardere din interiorul centralei, iar aerul de ardere este introdus forţat în arzător formând un mini focar. La multe centrale pe peleţi sistemul de aprindere este automat, mărind astfel factorul de confort. Uşor de instalat şi întreţinut Centralele pe peleţi sunt disponibile într-o gamă diversă de design, culoare şi decoraţiuni. Sunt centrale ce reflectă anumite stiluri arhitectonice, de forma Contemporan, Art Deco şi French Country. Metal lustruit şi ceramică ată strălucitor în mai multe culori sunt elemente de design frecvent folosite la centralele pe peleţi, în timp ce marmura sau panourile de lemn lăcuit adaugă interes textural. O astfel de centrală adaugă eleganţă şi rafinament la aspectul unei camere. Alegerea unei centrale pe peleţi Asemenea multor accesorii, este important să petreceţi timp pentru a alege centrala potrivită nevoilor dumneavoastră. Înainte de a lua decizia finală, vizitaţi un vânzător de specialitate pentru un sfat calificat. Un vânzător de specialitate este un expert în centrale pe peleţi. El/ea poate să vă asigure instalarea în siguranţă. Vânzătorii de specialitate sunt de asemnea cea mai bună sursă de informaţii în ceea ce priveşte folosirea corectă a centralei şi ce este necesar pentru o întreţinere corespunzătoare. Informaţiile de care trebuie să ţineţi seama atunci când alegeti o centrală pe peleţi: TIPUL: Centralele pe peleţi sunt clasificate după cantitatea de căldură pe care o generează şi randament. Ele pot fi pe sistem hidro sau sistem de aer canalizat. Există şi centrale hibrid ce pot funcţiona combinat cu peleţi şi lemn sau independent. DIMENSIUNE: Dimensiunea unei centrale pe peleţi este mai puţin importantă decât randamentul centralei şi dimensiunea silozului. O centrală mică poate încălzi un spaţiu mare, dar nu poate depozita decât cantitatea de peleţi necesară pentru o zi. LOCAŢIA: Centralele pe peleţi necesită mai puţin spaţiu de instalare decât alte tipuri de centrale şi pot fi aşezate la circa 20 cm de perete (depinde de model). O centrală pe peleţi, trebuie instalată la o anumită distanţă de suprafeţele şi materialele inflamabile, (de exemplu perdele, usi,etc) şi asezată pe suprafaţă necombustibilă, de forma unui panou de protecţie. COŞUL DE FUM: Deoarece centralele pe peleţi sunt ventilate forţat, coşul poate fi montat aproape oriunde în casă, inclusiv prin tavan, printr-un perete, sau în coşul existent de zid, atâta timp cât instalaţia include cel puţin 2 metri de coş vertical. Coşurile de fum pentru centralele pe peleţi monoperete, de regulă cu diametru mm. Coşul este realizat din otel inoxidabil. CARACTERISTICI: Există trei tipuri de sisteme de aprindere disponibile la centralele cu peleţi: standard (necesită folosirea unui gel sau spirt solid pentru aprindere şi a unui chibrit); pornire automată (utilizatorul apasă un buton sau foloseşte o telecomandă pentru a porni centrala) şi complet automatizată (centrala este controlată de un termostat şi cicluri de pornire /oprire, depinzând de nivelul de încălzire selectat). Alte caracteristici opţionale includ: autocurăţarea arzătorului, a sticlei de la uşă şi cenuşare adânci la baza. Unele centrale au şi sisteme UPS pentru situaţii de întrerupere a tensiunii electrice (centralele necesita alimentare electrică permanentă pentru funcţionare). STIL: Uşile cu vedere integrală şi sticla cu decoraţiuni aurii sau vopsite în negru sunt exemple ale opţiunilor de stil disponibile. Decoraţiuni cu ceramică sau fontă sunt de asemenea opţiuni disponibile pentru centralele pe peleţi. INSTALARE: Pentru a vă asigura o instalare sigură şi de încredere, este recomandat să apelaţi la un furnizor de specialitate şi un instalator autorizat pentru lucrări de instalare. Acesta se va asigura că instalaţia întruneşte toate reglementările în vigoare. În unele situaţii este necesară instalarea unei plăci de protecţie sub centrală. 34

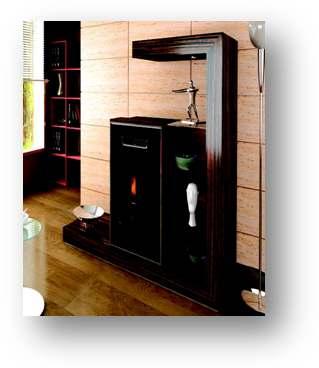

35 ÎNTREŢINERE: Centralele pe peleţi sunt uşor de întreţinut, dar trebuie respectate unele sarcini de rutină în mod regulat pentru a vă asigura de o funcţionare corespunzătoare. Aceste sarcini includ golirea cenuşarului, curăţarea: arzătorului, silozului, a sticlei de la uşă si a depunerilor de cenuşă; programarea inspecţiei de service profesionist în fiecare an, înainte de începerea anotimpului rece. În plus, se recomandă inspecţia şi curăţarea, dacă este necesar, a coşurilor de fum şi a aerisirilor odată pe an de către un coşar autorizat. CERINŢE PENTRU COMBUSTIBIL: Există două tipuri de peleţi pentru centrale: premium şi standard. Diferenţa între cele două este conţinutul de cenuşă. Folosind peleţi premium veţi avea nevoie de mai puţină întreţinere. Există şi centrale care pot arde peleţi cu porumb, sau alte cereale. Nu folosiţi peleţi produşi din deşeuri de mobilă (PFL, OSB, melamină, PAL) deoarece conţin adezivi care provoacă formarea de gudroane. Acestea duc la obturarea căilor de fum din centrală şi reduc randamentul (în cazul utilizării acestui tip de peleţi mai ieftini, va fi necesară o curaţare foarte amănunţită de către un service autorizat şi veţi pierde garanţia fabricantului). COSTUL MEDIU: Costul centralei în sine este doar o parte din costul implicat în folosirea unei centrale pe peleţi. Trebuie luate în considerare costurile adiţionale cu instalarea centralei şi a cosului de fum, costul anual pentru combustibil şi întreţinerea anuală. Exemplu listă de costuri: Centrală pe peleţi 3800 Coş de fum 180 Instalare /livrare 280 Placa de protecţie 100 Combustibil anual 450 Întreţinere anuală 100 Cost total TVA Perioada de amortizare: 2-2,5 ani (la nivelul preţurilor la gaze şi motorină în iunie 2008). Beneficiile centralelor pe peleţi: Ajută la controlul facturilor pentru încălzire Limitează costurile anuale la combustibil, înainte de începerea sezonului rece Protejează mediul înconjurător Creează un foc pe lemne automatizat Simplu de operat şi întreţinut Instalare flexibilă în majoritatea locaţiilor din locuintă Este un element decorativ Înglobează şemineu, centrală termică şi producerea de apă caldă menajeră Elimină dependenţa de combustibilii gazoşi, motorină, CLU, etc Utilizează un combustibil prietenos cu mediul, promovat la nivel european Autonomie de functionare de la 6 la 40 ore, în funcţie de programare, treapta de putere şi temperatura mediului. 35

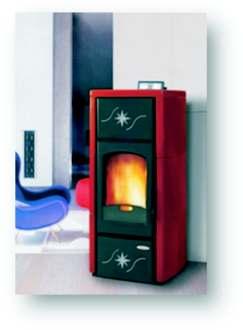

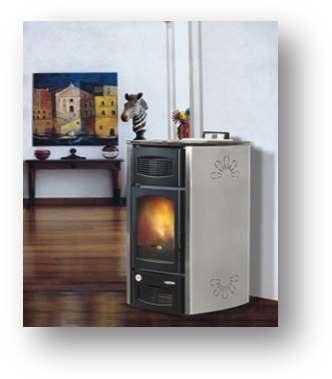

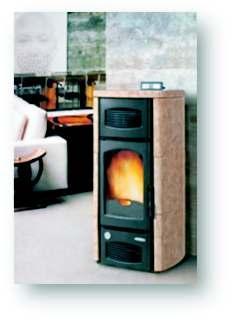

36 MICROCENTRALE AUTOMATE PE PELEŢI CU PRODUCŢIE A.C.M. THERMOSTAHL IDRO BIO-UNITS Dacã vã doriţi cãldura şi farmecul focului cu lemne, dar vreţi o soluţie comodã, soba pe peleţi poate fi cea mai bunã alegere! Carlotta Echipare serie: -vas de expansiune şi pompã de circulaţie; -senzor de temperaturã şi senzor de camerã pentru menţinerea temperaturii prescrise; -sticlã ceramicã termorezistentã (pânã la 800 C); -reglaje: zilnic, sãptãmânal, week-end, cu pornire/oprire automatã; -telecomandã; -cenuşar; Varianta Standard -ornamente laterale metalice, varianta Deluxe -ornamente laterale ceramice. Victoria Tip Tina Carlotta Victoria Victoria Sanit Înãlţime mm Dimensiuni Lungime mm Laţime mm Putere nominalã kw 18, Putere utilã kw Putere minimã kw Putere circuit încãlzire kw 13,5 17,5 20,5 20,5 Randament % Consum kg/h 1,0-3,8 1,3-5,0 1,3-5,6 1,3-5,6 Rezervor pellet kg Volum încãlzit m³ Alimentare V/Hz 230/50 230/50 230/50 230/50 Putere la aprindere W Putere în regim normal W Programare sãptãmânalã Da Da Da Da Telecomandã Da Da Da Da Racorduri inch ¾ ¾ ¾ ¾ Racord coş mm Greutate kg Standard Preţ* Deluxe Vindem: PELLET din lemn, la saci de 15kg. Preţ: 268 /tonã sau 4,8 /sac. Varianta DELUXE are capace laterale din ceramicã. Sunt disponibile mai multe culori: bordeaux, bej, galben. Modelul VICTORIA SANIT produce simultan agent termic şi apã caldã menajerã. Pentru a alege şi exploata corect aceste produse, consultaţi departementul nostru tehnic. Firma THERMOSTAHL poate asigura la cerere, service pentru acest tip de centrale. 36

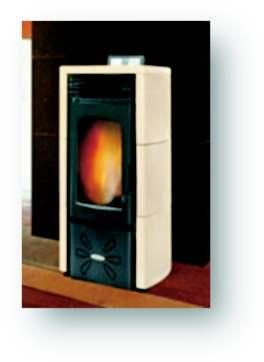

37 SOBE AUTOMATE PE PELEŢI CU AER CALD THERMOSTAHL AIR BIO-UNITS Margherita Valentina Mariachiara Dimensiuni Tip Margherita Mariachiara Valentina Valentina canalised Înãlţime mm Lungime mm Laţime mm Putere nominalã kw 8,5 13, Putere utilã kw 7 10,9 12,5 12,5 Putere minimã kw 1,9 3,5 5,5 5,5 Randament % Consum kg/h 0,4-1,5 0,7-2,5 1,0-3,1 1,0-3,1 Rezervor pellet kg Volum încãlzit m³ Alimentare V/Hz 230/50 230/50 230/50 230/50 Putere la aprindere W Putere în regim normal W Programare sãptãmânalã Da Da Da Da Telecomandã Da Da Da Da Racord coş mm Greutate kg Preţ* Standard Deluxe Varianta Standard -ornamente laterale metalice, varianta Deluxe -ornamente laterale ceramice. Vindem: PELLET din lemn, la saci de 15kg. Preţ: 268 /tonã sau 4,8 /sac. Varianta DELUXE are capace laterale din ceramicã. Sunt disponibile mai multe culori: bordeaux, bej, galben. Modelul VALENTINA este disponibil şi în varianta CANALISED, cu douã guri de conectare tubulaturã aer cald. Modelul este potrivit pentru încãlzirea a douã camere. Pentru a alege şi exploata corect aceste produse, consultaţi departementul nostru tehnic. Firma THERMOSTAHL poate asigura la cerere, service pentru acest tip de centrale. 37

38 Maia Style Microcentralã pellet Maia Classic Microcentralã pellet Bico Fire Classic Microcentralã pellet si lemne MICROCENTRALE AUTOMATE CU FUNCŢIONARE PE PELLET SAU PELLET+LEMN CTU Cazan pellet Sistem de încãlzire cu microcentrale IDRO pe peleţi: Confortabil, simplu, economic, ecologic, curat şi sigur! Dimensiuni Preţ* Centrale termice cu funcţionare automatã; Eficienţã ridicatã, peste 91%, certificate CE, ISO 9001; Calitate şi siguranţã; Rezervor peleţi încorporat în centralã; Încãlzire eficientã prin aer şi agent termic; Autonomie mare; Ardere controlatã cu PLC; Producţie apã caldã menajerã (opţional). Dimensiuni Maia Classic Maia Style Tip Maia 14 Maia 24 Maia 34 Maia 14 Maia 24 Maia 34 Înãlţime mm Lungime mm Laţime mm Putere în focar kw Putere nominalã kw Putere instalaţie încãlzire kw Putere aer cald kw Producţie apã caldã l/m Randament % >91 >91 >91 >91 >91 >91 Consum kg/h 1-2,9 1-4,9 1-6,9 1-2,9 1-4,9 1-6,9 Rezervor pellet kg Autonomie h Racord coş fum mm Tiraj minim mbar 0,10 0,10 0,10 0,10 0,10 0,10 Putere electricã W Volum încãlzit m³ Greutate kg Ornament lateral Ceramic Ceramic Ceramic Metalic Metalic Metalic Bico Fire Classic Bico Fire Style CTU Tip Bico 24 Bico 34 Bico 24 Bico 34 CTU 24 CTU 34 Înãlţime mm Lungime mm Laţime mm Putere în focar kw Putere nominalã kw ,5 32 Putere instalaţie încãlzire kw ,6 30,6 Putere aer cald kw Producţie apã caldã l/m Randament % >91 >91 >91 >91 >91 >91 Consum pellet kg/h 1-4,9 1-6,9 1-4,9 1-6,9 1-4,9 1-6,9 Consum lemne kg/h Rezervor pellet kg Autonomie h Racord coş fum pellet mm Racord coş fum lemne mm Tiraj minim mbar 0,10 0,10 0,10 0,10 0,10 0,10 Putere electricã W Volum încãlzit m³ Greutate kg Ornament lateral Ceramic Ceramic Metalic Metalic Metalic Metalic Preţ* Vindem: PELLET din lemn, la saci de 15kg. Preţ: 268 /tonã sau 4,8 /sac. Sobele pe pellet sunt livrate pregãtite pentru conectare. Sunt încorporate toate piesele necesare pentru funcţionare: vas de expansiune, pompã de circulaţie, supapã de siguranţã, aerisitor automat, tablou comandã PLC, senzori, termostat, cablu cu fişã de conectare la reţea, telecomandã, manual. Versiunea STANDARD este echipatã cu capace laterale ceramice, iar versiunea STYLE este echipatã cu capace metalice. 38

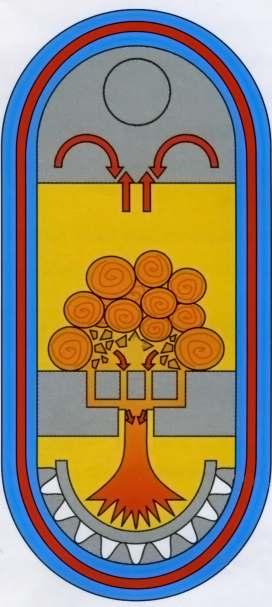

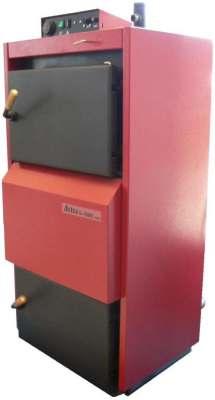

39 CAZANE DIN OŢEL CU FUNCŢIONARE PE COMBUSTIBIL SOLID CU GAZEIFICARE THERMOSTAHL kw Cazane pe lemne cu gazeificare, fabricate din oţel de cea mai bunã calitate cu grosime mare, funcţionare cu flacãrã inversã, prin aspiraţie. Camera de ardere complet înconjuratã cu apã pentru eficienţã termicã maximã şi cantitate de cenuşã minimã. Aspiratorul cazanului este fabricat din oţel inoxidabil. Cazanele sunt dotate cu sistem împotriva întoarcerii fumului în momentul încãrcãrii cu combustibil. Capacitate de încãrcare mare şi suprafaţã de schimb termic optimã. Izolate şi echipate cu mantale de protecţie la exterior. Panou de comandã electronic pentru control modulant al cazanului. Tip Putere Dimensiuni LxlxH Pres. lucru Tur retur Φ Coş fum L max lemn Putere vent. Masa Preţ* kw mm bar inch mm mm W kg G18 M S x 680 x ½ / G25 M S x 815 x ½ G25 M ES x 815 x ½ G31,5 S 31,5 660 x 925 x ½ / G31,5 ES 31,5 660 x 925 x ½ / G40 S x x ½ G40 ES x x ½ G50 S x x ½ G50 M E x x ½ G50 M ES x x ½ G80 M E x x G80 M ES x x G100 ES x x Cazanele pot fi prevăzute cu serpentină (S) şi panou control electronic (E). PREŢUL INCLUDE: -Cazan din oţel cu izolaţie şi jachete metalice; -Panou de comandă (analogic sau electronic); -Ventilator; -Instrumente de curăţat. 39

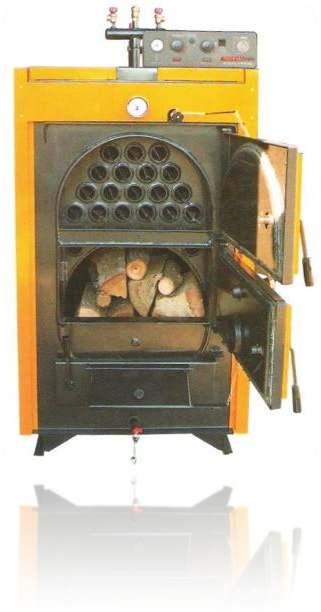

40 CAZANE DIN OŢEL PENTRU COMBUSTIBIL SOLID -SERIA MULTIPLEX CL (MCL) kw CERTIFICAT CE ISCIR CERT PACHETUL INCLUDE: -corp cazan din oţel; -mantale; -izolaţie; -tablou electric; -ventilator; -turbionatori din INOX; -instrumente de curãţat; -colector de siguranţã; -supapã de giguranţã dualã (90 C, 3 bar); -robinet de golire. Tip Putere Dimensiuni LxlxH Pres. lucru Tur retur Φ Coş fum Greutate Preţ* kw kcal/h mm bar inch mm kg MCL x 880 x ½ MCL x 880 x MCL x 880 x MCL x 880 x MCL x 880 x ½ MCL x 880 x ½ MCL x 880 x ½ MCL x x DN MCL x x DN MCL x x DN MCL x x DN MCL x x DN MCL x x DN MCL x x DN MCL x x DN Cazanele MCL pot fi echipate la cerere cu sistem de protecţie la supraîncălzire format din: rezervor de apă, schimbator de căldură din cupru, supapă termostatică, supapă de siguranţă 3 bar, aerisitor, sondă de temperatură. Sunt disponibile patru variante, în funcţie de cazanul pe care se montează: No1 (MCL50-100) preţ 510 ; No2 (MCL ) preţ 690 ; No3 (MCL ) preţ 880 ; No4 (MCL ) preţ

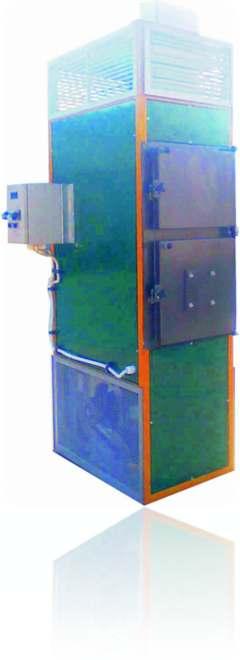

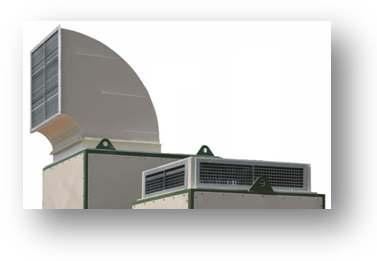

41 GENERATOR AER CALD SOLIDVENT (SLV), CU FUNCŢIONARE PE COMBUSTIBIL SOLID -LEMN, CÃRBUNI, BRICHETE kw Generatoarele de aer cald cu funcţionare pe combustibil solid sunt destinate în special spaţiilor în care nu se poate executa o instalaţie cu apã. Ventilatorul pentru aer cald este amplasat în partea din spate-jos a generatorului. Panoul de comandã este echipat complet, pregãtit pentru funcţionare. La cerere, generatorul se poate livra fãrã plenum, dotat în schimb cu racorduri speciale pentru conectare la tubulaturã de aer. Înalţimea generatorului este fãrã plenum. Pentru funcţionarea cu cãrbuni, generatorul va avea o construcţie specialã, preţurile sunt cu 20% mai mari. Tip Putere Dif. Φ Caracteristici Dimensiuni Preţ* temp Coş Preţ* vent aer cald LxlxH plenum t fum kw kcal/h C m 3 /h kw mm mm SLV x 715 x SLV x 715 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x 880 x SLV x x SLV x x SLV x x SLV x x

42 BOILERE SISTEME SOLARE TERMO ŞEMINEE (CU LEMNE SAU PELLET) Energie solară medie în România (kwh/mp -an) Baia Mare Suceava kwh/mp -an Cluj Napoca Târgu Mureş Iaşi kwh/mp -an kwh/mp -an kwh/mp -an Timişoara Deva Sibiu Braşov Galaţi Piteşti Craiova Bucureşti Constanţa

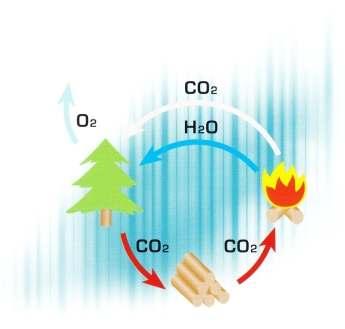

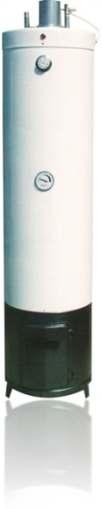

43 BOILERE APÃ CALDÃ WOODSANIT 80/120 lit. DISPONIBILE ÎN TREI VARIANTE: CU FUNCŢIONARE PE LEMNE, REZISTENŢĂ ELECTRICĂ ŞI MANTA CIRCULAŢIE APĂ CAZAN Lemnul este un combustibil regenerabil, ecologic, la fel ca Soarele, curgerea apei sau puterea vântului. Toate sunt surse de energie inepuizabile! Boilerele WOODSANIT cu funcţionare pe lemne, rezistenţă electrică şi manta de apă de la cazan sunt cea mai bună soluţie pentru asigurarea apei calde menajere rapid şi ieftin. Pe lângã combustibilul solid şi rezistenţa electricã, boilerul are o manta de apã caldã de la cazan pentru încãlzirea apei calde menajere. Opţional, se poate echipa cu serpentinã din cupru pentru racordarea la sistem solar. Este protejat la interior împotriva coroziunii prin aplicarea unor straturi ceramice succesive. Focarul este realizat din fontã, cãptuşit cu vermiculit, rezistent la şocuri mecanice şi prevãzut cu cenuşar. Boilerul este prevãzut cu rezistenţã electricã de 4 kw, termometru şi supapã de siguranţã şi supapã de 3 bar pentru mantaua de apã (la modelele TSB). Fabricat în Grecia. AVANTAJELE utilizării unui boiler cu lemne: -Funcţionează fără electricitate (în cazul penelor de curent); -Rezistenţa electrică (4kW) are o zonă neutră de 15cm (nu se arde în cazul în care boilerul nu este complet umplut cu apă). Rezistenţa şi anodul de magneziu se poate schimba uşor; -Boilerul se poate conecta la un cazan prin mantaua de apă (modelul TSB); -Rezervorul de apă se poate schimba. Sunt disponibile variantele INOX sau zincat; -Rezervorul de apă se poate curăţa de calcarul depus în timp; -Garanţia este: 3 ani (rezervor zincat); 6 ani (rezervor INOX). TIP Capacitate /putere (lit)/(kw) Putere resist. (kw) Dimensiuni (h x Ø) (mm) Producţie apã caldã (l/h) Pres. max (bar) Temp. max ( C) Robinet golire ( ) Ø coş fum (mm) Racord apã ( ) S80 80 / x ½ 90 ½ 182 SB80 80 / x ½ 90 ½ 214 TSB80 80 / x ½ 90 ½ 258 S / x ½ 115 ¾ 346 SB / x ½ 115 ¾ 398 TSB / x x ½ 115 ¾ *Preţurile sunt pentru boilere cu rezervor apã zincat la cald, varianta INOX disponibilã la cerere. NOTĂ: Modelele S funcţionează cu lemne de foc; Modelele SB funcţionează cu lemne de foc şi rezistenţă electrică; Modelele TSB funcţionează cu trei surse de energie: focar pe lemne, rezistenţă electrică şi manta pentru circulaţie apă caldă din cazan (presiune maximă în manta 3 bar). Preţ* ( ) PIESE DE SCHIMB: Rezervor apã zincat 80 lit. (tip S, SB) 104 ** Rezervor apã INOX 80 lit. (tip S,SB) (la comandã) 198 ** Rezervor apã zincat 120 lit. (tip S,SB) 320 ** Rezervor apã INOX 120 lit. (tip S,SB) (la comandã) 523 ** Tablou comandã cu termostat şi termomanometru 75 Tablou comandã fãrã termostat (cu lampã indicator), cu termomanometru 52 Rezistenţã electricã echipatã cu anod de magneziu şi termostat 37 Focar pentru boiler de 80 lit. 86 Focar pentru boiler de 120 lit. 139 **Pentru varianta cu rezervor de apã tip TSB, preţul este cu 20% mai mare! 43

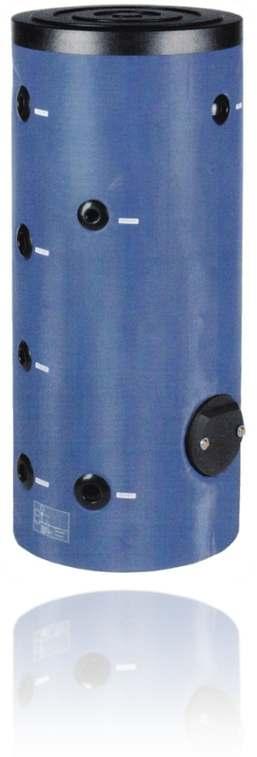

44 BOILERE IZOLATE CU O SERPENTINÃ -BLS 1 Material boiler: oţel; Sudură: sudură automată; Strat protector: ceramică de înaltă calitate strat şi anod protecţie; Presiune maximă de lucru: 10 bar; Presiune probă hidraulică: 16 bar; Temperatură maximă de lucru: 95 C; 3 Izolaţie: spumă poliuretanică de 50 mm, densitate 40 kg/m ; Material serpentină: ţeavă oţel; Presiune maximă probă serpentină: 25 bar; Rezistenţă electrică: la comandă (nu este inclusă în preţ); Flanşă: diametru Ø 170 mm / Ø 120 mm. Tip Capacitate Preţ* litri BLS BLS BLS BLS BLS BLS BLS BLS BLS Anod protecţie Ieşire apã calda Termometru Termostat REZISTENŢE ELECTRICE Intrare serpentinã Recirculare Alimentare Iesire serpentina Flanşã rezistenţã electricã Putere Diametru Preţ* 4 kw 1 ¾ 50,80 4 kw 1 ¾ 90cm 53,40 4 kw 1 ½ 59,10 4 kw 2 68,80 9 kw 1 ½ 81,50 9 kw 2 95,60 44

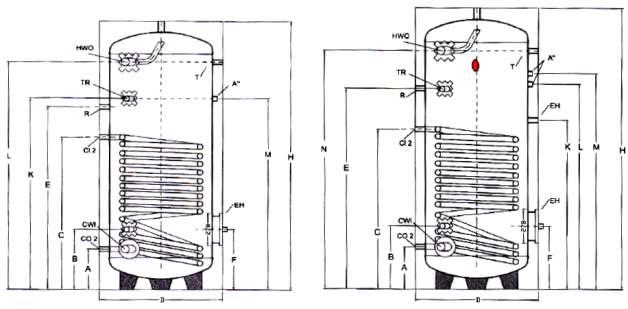

45 CARACTERISTICI TEHNICE BOILERE BLS 1 BLS Rezisteţa electricã este opţionalã şi poate fi montatã pe flanşa uşii de curãţare a boilerelor. U.M Racorduri serp Racorduri serp. Suprafaţã serp. m² 0,78 0,99 0,99 1,55 1,55 1,55 2,0 2,7 3,0 Suprafaţã serp. Recirculare ¾ ¾ ¾ ¾ Recirculare Intrare apã rece ½ 1½ 1½ 2x1½ Intrare apã rece Ieşire apã caldã ½ 1½ 1½ 2x1½ Ieşire apã caldã Flanşã anod mm ½ ½ 2x1¼ Flanşã anod Putere / kw / 36/ 41,5/ 41,5/ 62,2/ 62,2/ 62,2/ 75/ 97/ 122/ Putere / Producţie A.C.M. l/h Producţie A.C.M. A mm A J mm L C mm B B mm C F mm E Dimens. H mm F Dimens. E mm M K mm K G mm E D mm H D Presiune lucru bar Presiune lucru Greutate kg Greutate BLS

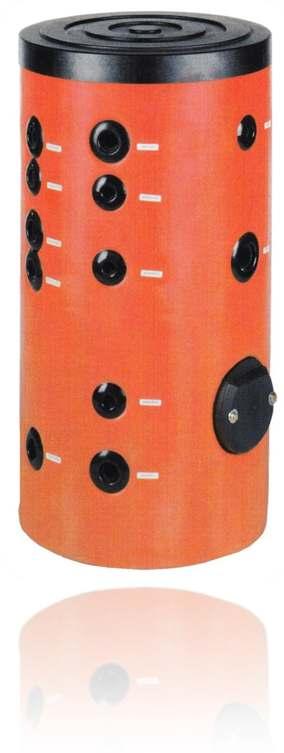

46 BOILERE IZOLATE CU DOUÃ SERPENTINE -BLS 2 Material boiler: oţel; Sudură: sudură automată; Strat protector: ceramică de înaltă calitate strat şi anod protecţie; Presiune maximă de lucru: 10 bar; Presiune probă hidraulică: 16 bar; Temperatură maximă de lucru: 95 C; 3 Izolaţie: spumă poliuretanică de 50 mm, densitate 40 kg/m ; Material serpentină: ţeavă oţel; Presiune maximă probă serpentină: 25 bar; Rezistenţă electrică: la comandă (nu este inclusă în preţ); Flanşă: diametru Ø 170 mm / Ø 120 mm. Tip Capacitate Preţ* litri BLS BLS BLS BLS BLS BLS BLS BLS BLS Anod protecţie Ieşire apã caldã Intrare serpentinã 1 Termostat Recirculare Ieşire serpentinã 1 Senzor Intrare serpentinã 2 Senzor Ieşire serpentinã 2 Alimentare Termometru Flanşã rezistenţã electricã REZISTENŢE ELECTRICE Putere Diametru Preţ* 4 kw 1 ¾ 50,80 4 kw 1 ¾ 90cm 53,40 4 kw 1 ½ 59,10 4 kw 2 68,80 9 kw 1 ½ 81,50 9 kw 2 95,60 46

47 CARACTERISTICI TEHNICE BOILERE BLS-2 BLS Rezisteţa electricã este opţionalã şi poate fi montatã pe flanşa uşii de curãţare a boilerelor. U.M Racorduri serp Racorduri serp. Suprafaţã serp. 0,53 0,78 0,78 0,99 0,99 1,55 1,40 1,90 2,50 Suprafaţã serp. m² S1/S2 0,78 0,99 0,99 1,55 1,55 1,55 2,00 2,70 3,00 S1/S2 Recirculare ¾ ¾ ¾ ¾ Recirculare Intrare apã rece ½ 1½ 1½ 2x1½ Intrare apã rece Ieşire apã caldã ½ 1½ 1½ 2x1½ Ieşire apã caldã Flanşã anod mm ½ ½ 2x1¼ Flanşã anod S1 Putere / Producţie A.C.M. kw / l/h 16, , , , , , S1 Putere / Producţie A.C.M. S2 Putere / kw / 18,2 22,5 22,5 31,3 31,3 35, S2 Putere / Producţie A.C.M. l/h Producţie A.C.M. A mm A N mm M J mm B M mm C C mm J K mm F Dimens. H mm N Dimens. E mm K B mm L L mm G O mm H D mm D F mm E Presiune lucru bar Presiune lucru Greutate kg Greutate BLS

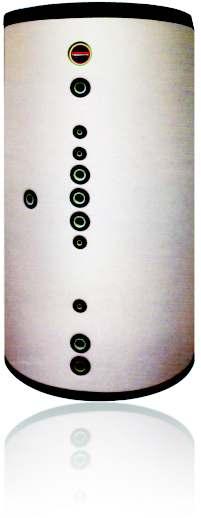

48 ACUMULATOARE APÃ CALDÃ -BAC Acumulatoarele din seria BAC suntideale pentru stocare apã caldã provenitã de la diferite surse de încãlzire cum ar fi: cazane pentru încãlzire centralã (funcţionare pe combustibil solid, gazos sau lichid), sisteme solare, termo şeminee, etc. Fabricate din oţel ST Preţul include izolaţia din poliuretan. La cerere se pot echipa cu serpentină din cupru. BOILERE ACUMULATOARE BAC 0 Fãrã serpentinã Tip Capacitate Preţ* litri BAC BAC BAC BAC BAC BOILERE ACUMULATOARE BAC 1 Cu o serpentinã Capacitate Preţ* litri Tip BAC BAC BAC BAC Preţ cu serp.cu* BAC BOILERE ACUMULATOARE BAC 2 Cu douã serpentine Tip Capacitate Preţ* Preţ cu serp.cu* litri BAC BAC BAC BAC BAC

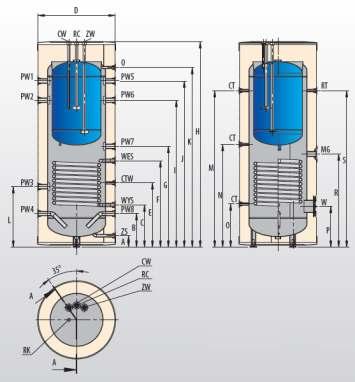

49 CARACTERISTICI ACUMULATOARE APÃ CALDÃ -BAC BAC A mm B mm C mm D1 mm D2 mm D3 mm Dimensiuni E mm F mm J mm K mm L mm M mm Volum tank lit Izolaţie mm Greutate kg 84,5 132, ,2 G H mm mm Dimensiuni BAC A mm B mm C mm D1 mm D2 mm D3 mm E mm F mm G mm H mm J mm K mm L mm M mm Volum tank Volum schimbãtor Suprafaţã schimb. Greutate schimb. Greutate tank Greutate totalã Pres. max. schimb. Temperaturã max. Izolaţie lit lit 16, ,2 29,4 m² 2,2 3,0 3,7 4,0 kg 33, ,1 60,3 kg 84,5 132, ,2 kg 117,9 178,8 324,1 362,5 bar C mm Dimensiuni BAC A mm B mm C mm D1 mm D2 mm D3 mm E mm F mm G mm H mm J mm K mm L mm M mm Volum tank Volum schimbãtor Suprafaţã schimb. Greutate schimb. Greutate tank Greutate totalã Pres. max. schimb. Temperaturã max. Izolaţie lit lit 16,2/16,2 22/22 18,4/27,2 19,8/29,4 m² 2,2/2,2 3,0/3,0 2,5/3,7 2,7/4,0 kg 33,4/33,4 46/46 38,1/57,1 41,3/60,3 kg 84,5 132, ,2 kg 151,2 224,8 362,2 403,8 bar C mm

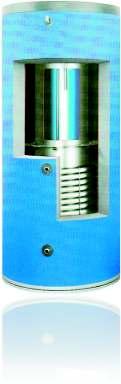

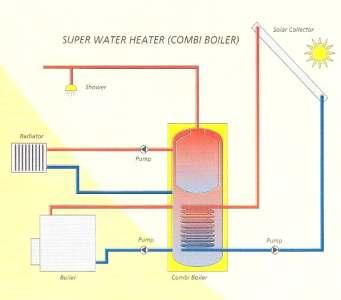

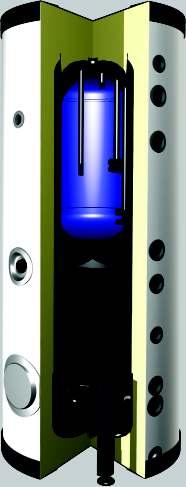

50 BOILER - COMBI TANK IN TANK CU SERPENTINÃ Boilerele sunt produse din tablã de oţel ST 37-2 de calitate certificatã; Modelul este echipat cu douã flanşe pentru operare dualã; Temperatura maximã a apei 110 C; Presiune maximã a apei 3,5 bar; Temperatura maximã apã caldã menajerã 95 C; Presiune maximã apã caldã menajerã 6 bar. Dotate cu deschidere pentru inspecţie şi curãţare, întreţinere uşoarã. Boilerele pânã la 750 litri sunt total casetate în spumã poliuretanicã tare CFCfree; Boilerele de 1000 litri şi mai mari sunt total casetate în spumã poliuretanicã moale CFC-free, grosimea izolaţiei 80mm; Izolaţie termicã de înaltã eficienţã reduce pierderile de cãldurã. Învelişul exterior este fabricat din PVC. Boilerul este dublu at sau protecţie PTFE (TEFLON) pentru protecţie maximã împotriva coroziunii; Suprafaţa internã netedã asigurã depuneri de calcar reduse; Vasul de stocare apã de serviciu are finisaj protectiv. Anodul de magneziu oferã protecţie suplimentarã împotriva coroziunii. Tip U.M. KS KS KS KS KS KS 600/ / / / / /400 Capacitate totalã lit Capacitate rez. A.C.M. lit Capacitate rez. încãlzire lit Suprafaţã shimbãtor 1 m² 1,60 2,00 2,80 2,80 3,10 4,10 Suprafaţã schimbãtor 2 m² 2,40 2,80 3,10 3,80 4,20 5,00 Grosime izolaţie mm Înãlţime totalã mm Diametru mm Diametru flanşã (int/ext) mm 180/ / / / / /120 Greutate (cu 1 schimb.) kg Greutate (cu 2 schimb.) kg Preţ* cu o serpentinã Preţ* cu douã serpentine Aceastã soluţie propusã pentru apã caldã menajerã: Se potriveşte tuturor sistemelor de încãlzire; Poate fi conectatã surselor de încãlzire adiţionale (încãlzitor electric, solar, pompe de cãldurã, etc); Este potrivit pentru operare la temperaturi scãzute. 50

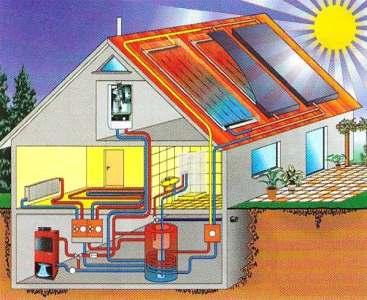

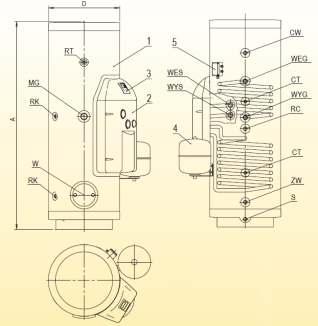

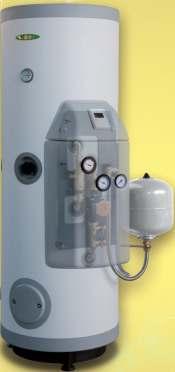

51 BOILER - COMBI TANK IN TANK CU SERPENTINÃ Boiler multifuncţional tank in tank cu serpentină în partea de jos pentru conectare la sistemul solar. Tip U.M. KS KS 300/80 400/120 Capacitate totalã lit Capacitate rez. A.C.M. lit Capacitate schimbător lit 8,1 9,2 Suprafaţã shimbãtor m² 1,40 1,60 Grosime izolaţie mm Înãlţime totalã mm Diametru mm Diametru flanşã curăţare mm Anod Magneziu M8x30 mm ø25x190 ø25x260 Greutate kg Preţ* Boilere THERMO -SOL cu două serpentine, staţii de pompare şi controler automatic Tip U.M. WGJ WGJ SOL 220 SOL 250 Capacitate totalã lit Suprafaţă schimbător 1 m² 0,8 0,8 Suprafaţã schimbãtor 2 m² 1,1 1,1 Grosime izolaţie mm Înãlţime totalã mm Diametru mm Diametru flanşã curăţare mm Anod Magneziu mm ø40x330 ø40x330 Greutate kg Preţ* WGJ SOL ,0 1, ø40x

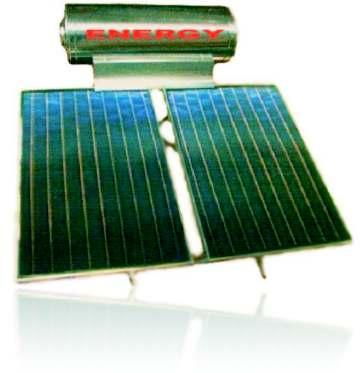

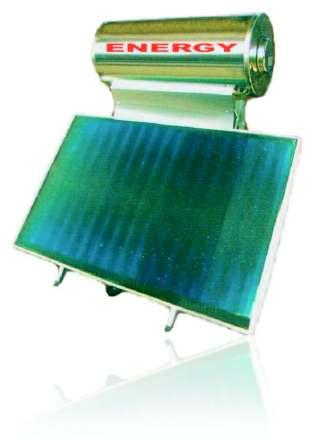

52 SISTEME SOLARE THERMOSTAHL -ENERGY BOILERUL: -carcasa exterioarã vopsitã în câmp electrostatic; -opţional, carcasa exterioarã se poate executa din oţel inoxidabil; -vas interior boiler din oţel de 2,5mm at; -schimbãtor de cãldurã din oţel de 1,5mm; -izolaţie poliuretan cu grosime de 60mm; -supapã de siguranţã, vas de expansiune din cupru; -anod de magneziu; -rezistenţã electricã de protecţie cu termostat; -opţional, schimbãtor de cãldurã cu dublã serpentinã. COLECTORUL: -profil aluminiu anodizat rezistent la coroziune; -sticlã securizatã prismatic; -izolaţie vatã de sticlã; -silicon şi bandã dublu-adezivã rezistente la temperaturi ridicate; -piuliţã integratã pentru montaj uşor în timpul instalãrii. CAPTATORUL: -captator selectiv albastru cu grad ridicat de performanţã şi caracteristici eficiente; -suprafaţa captatorului disponibilã din aluminiu sau cupru selectiv; -grile şi conducte din cupru; -opţional, disponibil suprafaţã din aluminiu sau cupru vopsit negru. KITUL DE MONTAJ: -ramã de montaj din oţel galvanizat; -fitinguri din bronz; -tubulaturã din INOX pentru circuitul închis; -lichid antiîngheţ glicol; -pregãtit pentru a fi instalat la reţeaua de apã. TIP Suprafaţã colector Dimensiuni colector Numãr colectori Capacitate boiler Rezistenţã electricã PREŢ* m² mm buc. lit. ( ) ENERGY-120 1, x x ENERGY-160 2, x x kw ENERGY-200 2, x x ENERGY-250 4, x x ENERGY-300 6, x x ISO 9001:2000

53 SISTEME SOLARE THERMOSTAHL -COMPACT CU BOILER ÎNCORPORAT CARACTERISTICI: -sistemul rezistã pânã la -60 C; -lichidul termic etanol; -izolaţie din poliuretan+; -boilerul este executat din oţel INOX; -presiune pmaximã de lucru: 10bar; -poziţionare: înclinaţie; -conexiuni apã ½. AVANTAJELE SISTEMULUI: Boiler din INOX 316 L; Colector cu suprafaţă selectivă; Absorbant şi ţevi din cupru; Funcţionare în mediu Air Vacuum; Suduri de înaltă precizie cu laser; Transfer termic prin alcool etilic (se evapora rapid datorită punctului de fierbere la temperatură scăzută); Sticlă securizată; Eficienţă ridicată chiar cu soare puţin datorită pierderilor minime; Schimbător de căldură în boiler care transferă rapid energia din vaporii de alcool; Producţie de apă caldă mai mare decât la sistemele clasice în aceeaşi unitate de timp; Pierderi minime datorită construcţiei compacte; Economie de spaţiu şi material (ţevi, racorduri, izolaţie, etc.); Îşi păstrează caracteristicile şi eficienţa timp îndelungat; Durată de viaţă dublă faţă de sistemele clasice; Rezistenţă în condiţii extreme (până la -60 C); Nu necesită schimbare sau completare cu antigel; Montare şi instalare uşoară; Extinderea instalaţiei se face foarte uşor, prin montare în serie. MOD DE FUNCTIONARE: Tevile de cupru ale sistemului COMPACT sunt sudate cu laser, ceea ce mareste capacitatea termica a întregului sistem. Apoi, în tevile de cupru este introdus alcool etilic. Acesta este apoi sigilat prin extragerea aerului din sistem. Energia solara încalzeste alcoolul etilic, care se evapora foarte repede din cauza punctului de fierbere la temperatura joasa. Vaporii astfel produsi sunt canalizati direct în schimbatorul de caldura al boilerului, unde transfera caldura acumulata. Astfel, vaporii condenseaza si, datorita gravitatiei se întorc în panoul colector. Suprafaţa Dimensiuni colector Masã Înãţime Volum boiler TIP colector absorbantã L l h gol cu apã (la 45 ) stocare Preţ* m 2 mm kg mm l Compact 110 1,94 1, Compact 150 2,38 2, Compact 220 1,94x2 1,72x x ISO 9001:2000

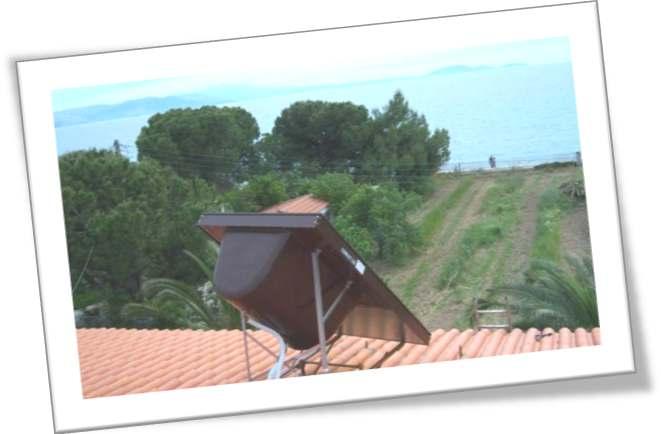

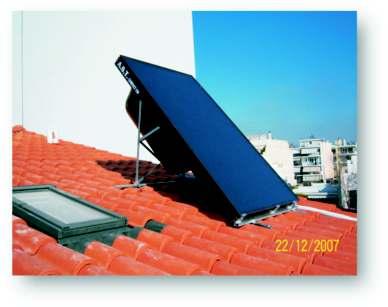

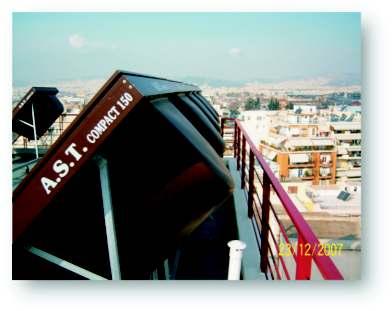

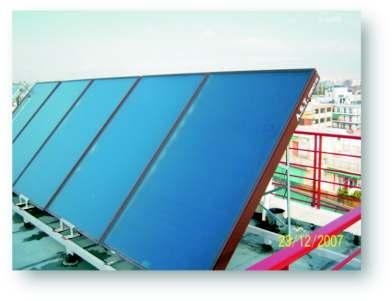

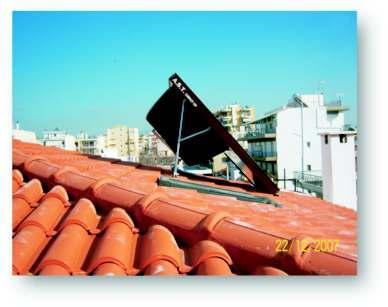

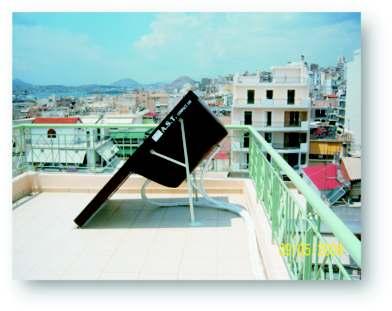

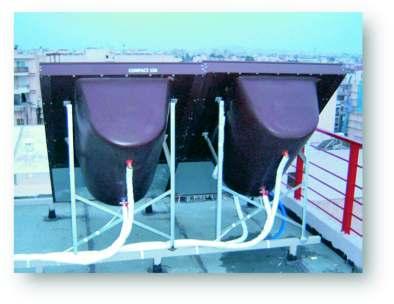

54 SISTEME SOLARE THERMOSTAHL -COMPACT CU BOILER ÎNCORPORAT INSTALATE ISO 9001:

55 PANOURI SOLARE THERMOSTAHL -EVO Colectoarele solare plate EVO, reproiectate pentru a asigura un grad înalt de performanţã şi costuri minime. Montate vertical sau orizontal, în sisteme solare termosifon sau cu pompã. Fabricate în conformitate cu standardul European EN Silicon negru rezistent la temperaturi ridicate şi bandã dublu adezivã pentru etanşeizare perfectã; 5 2. Sticlã prismaticã securizatã având coeficient de transmitenţã energeticã de minim 89%; 3. Captator selectiv albastru cu performanţã solarã şi eficienţã ridicatã; Reţea de tuburi din cupru, perfect sudate pe tabla captatorului; 5. Izolaţie cu vatã mineralã pentru pierderi de cãldurã minime; 6. Piuliţã integratã pentru montaj uşor; Muchii cu tãiere interioarã pentru etanşeizare perfectã şi aspect plãcut, cu racorduri montate (mamã sau tatã) pentru instalare uşoarã; 8. Carcasã şi placã spate din aluminiu anodizat pentru rezistenţã în mediu puternic coroziv. CARACTERISTICI TEHNICE: CARCASA: IZOLAŢIE SPATE: IZOLAŢIE LATERALÃ: COLECTOR (PLACA): REŢEA ŢEVI: STICLÃ PANOU: ETANŞEIZARE: Profile de aluminiu anodizat; Vatã mineralã de 30mm, densitate 30kg/m²; Vatã mineralã de 15mm, densitate 60kg/m²; MIROTHERM -aluminiu selectiv albastru, grosime 0,50mm, absorbţie a=0,94 sau SUNSELECT -cupru selectiv albastru, grosime 0,20mm, coeficient absorbţie a=0,95; Ţeavã cupru 10x0,50mm sau 8x0,40mm, ţeava colectoare superioarã 22x0,70mm; Sticlã prismaticã securizatã, grosime 4mm; Silicon negru tip IG, bandã dublu adezivã. Tip EVO 1.5 EVO 1.75 EVO 2.0 EVO 2.0 EVO 2.3 EVO 2.7 Suprafaţã m² 1,50 1,75 2,00 2,00 2,30 2,70 Dimensiuni Preţ cu placã Al Preţ cu placã Cu mm 1000x 1500x x 1430x x 2000x x 2000x x 1500x x 1890x ISO 9001:2000

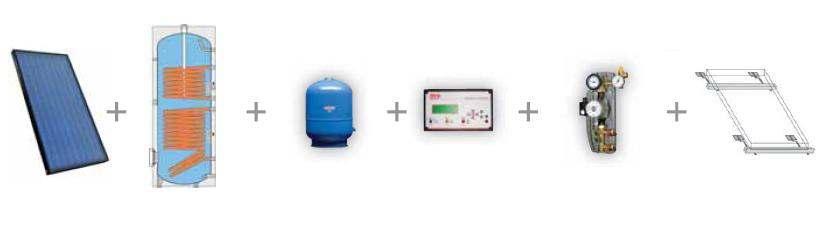

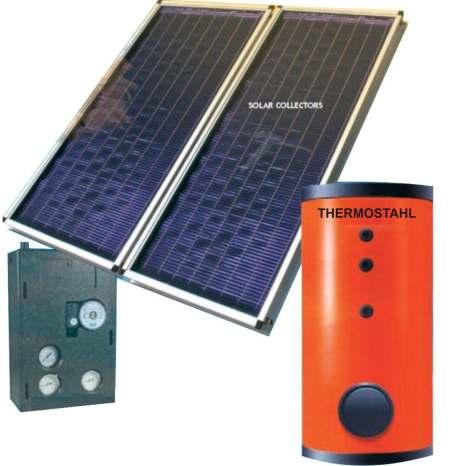

56 PACHET SISTEME SOLARE HELIOKIT -BLS2 PACHETUL CONŢINE: -Colectori solari; -Boiler cu două serpentine; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori; -Antigel; -Set accesorii. Tip Boiler Serpentine Colectoare Suprafaţa totalã Preţ* lit. buc. buc. m² VS 200 / BL x2, VS 300E / BL x2, VS 420E / BL x2, VS 500E / BL x2, NOTÃ: La cerere, boilerul se poate echipa şi cu rezistenţă electrică, astfel: -rezistenţă electrică de 2, 3, 4 kw cu termostat: 34Ä; -rezistenţă electrică de 6 kw (trifazic), fără termostat: 68Ä; -rezistenţă electrică de 9 kw (trifazic), fără termostat: 101Ä. 56 ISO 9001:2000

57 PACHET SISTEME SOLARE CU TUBURI VIDATE SUN SET NORMAL (1,1m²) MODEL STV 200N STV 300N STV 400N STV 500N STV 800N STV 1000N Recomandat pentru n persoane Recommended for n persons 1/2 3/5 6/7 8/10 11/14 14/20 N* CPC N* CPC Suprafaţa (m 2 ) Surface area (m 2 ) 2,28 3,41 4,56 5,69 9,10 10,23 Kit pentru fixare pe acoperiş 1xTIT 1xTIT 2xTIT 2xTIT 3xTIT 3xTIT Sloped roof fastening kit CPC CPC CPC CPC CPC CPC Vas de expansiune Expansion vessel Aerisitor solar cu două căi 2-way solar station with vent Lichid antigel Anti-freeze liquid Tablou de comandă Control Unit CPU Boiler cu două serpentine Water heater with 2 coils Vană de amestec Thermostatic mixer Kit componente de conectare Kit solar connection Diametru ţeavă Pipe section Φ15 Φ15 Φ15 Φ15 Φ15 Φ15 Preţ* ( ) Prices* ( ) PACHETUL CONŢINE: -Colectori solari; -Boiler cu două serpentine; -Vas de expansiune; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori. 57 ISO 9001:2000

58 PACHET SISTEME SOLARE CU TUBURI VIDATE SUN SET LARGE (1,5m²) MODEL STV 200L STV 300L STV 400L STV 500L STV 800L STV 1000L Recomandat pentru n persoane Recommended for n persons 2/4 4/6 7/8 8/10 11/16 16/20 N* CPC N* CPC Suprafaţa (m 2 ) Surface area (m 2 ) 3,41 4,56 5,69 6,82 11,38 13,64 Kit pentru fixare pe acoperiş 1xTIT 2xTIT 2xTIT 2xTIT 4xTIT 4xTIT Sloped roof fastening kit CPC CPC CPC CPC CPC CPC Vas de expansiune Expansion vessel Aerisitor solar cu două căi 2-way solar station with vent Lichid antigel Anti-freeze liquid Tablou de comandă Control Unit CPU Boiler cu două serpentine Water heater with 2 coils Vană de amestec Thermostatic mixer Kit componente de conectare Kit solar connection Diametru ţeavă Pipe section Φ15 Φ15 Φ15 Φ15 Φ18 Φ18 Preţ* (Ä) Prices* ( ) PACHETUL CONŢINE: -Colectori solari; -Boiler cu două serpentine; -Vas de expansiune; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori. 58 ISO 9001:2000

59 PACHET SISTEME SOLARE CU PANOURI SELECTIVE SUN SMART MODEL SEL SEL SEL SEL SEL SEL SEL SEL SEL Recomandat pentru n persoane 1x2,4 2x2,0 2x2,0 2x2,4 3x2,0 3x2,0 4x2,0 6x2,0 Recommended for n persons x2,07 Număr de panouri (2,07m 2 ) Panels number (2,07m 2 ) Număr de panouri (2,42m 2 ) Panels number (2,42m 2 ) Suprafaţa (m 2 ) Surface area (m 2 ) 2,42 4,14 4,14 4,84 6,21 6,21 8,28 12,42 19,36 Kit pentru fixare pe acoperiş Sloped roof fastening kit Vas de expansiune Expansion vessel Staţii compacte Single column solar station Lichid antigel Anti-freeze liquid Tablou de comandă Control Unit CPU Boiler cu două serpentine Water heater with 2 coils Vană de amestec Thermostatic mixer Kit componente de conectare Kit solar connection Diametru ţeavă Pipe section Preţ* ( ) Prices* ( ) 1TI PP12 5 1TI PP2 1TI PP2 1TI PP22 5 1TIPP 2+1TI PP1 1TIPP 2+1TI PP1 2TI pp2 3TI PP2 4TI PP Φ18 Φ18 Φ18 Φ18 Φ18 Φ18 Φ18 Φ18 DN PACHETUL CONŢINE: -Colectori solari; -Boiler cu două serpentine; -Vas de expansiune; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori. 59 ISO 9001:2000

60 PACHET SISTEME SOLARE CU PANOURI SELECTIVE SUN VIP MODEL Recomandat pentru n persoane Recommended for n persons Număr de panouri PSP 20 Numbers of collectors PSP 20 Recomandat pentru o suprafaţă de (m 2 ) Indicative house surface (m 2 ) Kit pentru fixare pe acoperiş Sloped roof fastening kit Vas de expansiune Expansion vessel Aerisitor solar cu două căi 2-way solar station with vent Lichid antigel Anti-freeze liquid Tablou de comandă Control Unit CPU Boiler tanc în tanc Boiler tank in tank Vană de amestec Thermostatic mixer Kit componente de conectare Kit solar connection Diametru ţeavă Pipe section Preţ* ( ) Prices* ( ) BAS 500SEL BAS 800SEL BAS 1000SEL BAS 1500SEL BAS 2000SEL 3/4 5/6 6/8 9/12 12/16 5x2,07 8x2,07 10x2,07 14x2,07 20x2,07 80/ / / / /300 2TIPP2+ 1TIPP1 4TIPP2 4TIPP2+ 2TIPP1 6TIPP2+ 2TIPP1 9TIPP / / / / / Φ18 Φ18 DN 20 DN 20 DN PACHETUL CONŢINE: -Colectori solari; -Boiler tank in tank; -Vas de expansiune; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori. 60 ISO 9001:2000

61 PACHET SISTEME SOLARE CU TUBURI VIDATE ŞI BOILER TANK IN TANK SUN VIP -S MODEL BAS 500TV BAS 800TV BAS 1000TV BAS 1500TV BAS 2000TV Recomandat pentru n persoane Recommended for n persons 3/4 5/6 6/8 9/12 12/16 Număr de panouri PSP Numbers of collectors PSP 20 6,82 10,23 13,64 20,46 27,28 Recomandat pentru o suprafaţă de (m 2 ) Indicative house surface (m 2 ) 80/ / / / /300 Kit pentru fixare pe acoperiş 2XTIT 3XTIT 4XTIT 6XTIT 8XTIT Sloped roof fastening kit CPC CPC CPC CPC CPC Vas de expansiune Expansion vessel Aerisitor solar cu două căi 2-way solar station with vent Lichid antigel Anti-freeze liquid Tablou de comandă Control Unit CPU Boiler tanc in tanc Boiler tank in tank 500/ / / / /400 Vană de amestec Thermostatic mixer Kit componente de conectare Kit solar connection Diametru ţeavă Pipe section Φ15 Φ15 Φ18 Φ18 DN 20 Preţ* ( ) Prices* ( ) PACHETUL CONŢINE: -Colectori solari; -Boiler tank in tank; -Vas de expansiune; -Grup de pompare; -Panou de comandă; -Suporţi metalici pentru colectori. 61 ISO 9001:2000

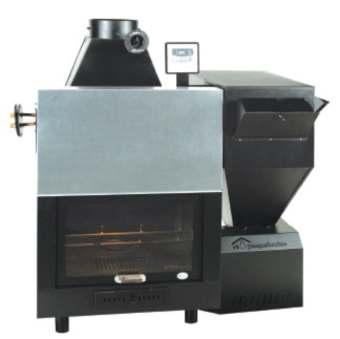

62 ŞEMINEE TIP CENTRALĂ CU FUNCŢIONARE PE PELLET TERMOCOMPACT MODERN ECOLOGIC EFICIENT AUTOMAT Putere 23,2kW Putere 34,8kW MODEL Preţ* ( ) Standard Cu sistem rotativ electric Cu producţie a.c.m Cu sistem rotativ şi producţie a.c.m Standard Cu sistem rotativ electric Cu producţie a.c.m Cu sistem rotativ şi producţie a.c.m NOTÃ: Opţional, este disponibil kit de legătură şemineu -cazan la preţul 900 Tip U.M. ŞEMINEE TIP CENTRALĂ CU FUNCŢIONARE PE LEMNE NEPTUN AVANTAJE: -funcţionează ca un cazan de încălzire cu apă; -randament ridicat, economisiţi energie; -poate funcţiona fără ventilator; -construcţie de calitate, certificat CE. Neptun 1 Neptun 2 Putere kw Forma sticlă - înălţime mm Lăţime mm Adâncime mm Diametru coş fum mm Tiraj coş Pa Masa kg Randament % Consum lemn kg/h 4,3 4,3 Conţinut apă lit Presiune lucru bar 2 2 Neptun 3 14/18/ ,3-83, (14kW) (18kW) (22kW) (14kW) (18kW) (22kW) 62 Neptun 4 14/18/ ,3-83, (14kW) ÎN PREŢ SUNT INCLUSE: -focar din oţel cu picioare; -uşă cu garnitură (închidere ermetică); -sticlă refractară uşă; -izolaţie refractară în interior; -cenuşar; -sistem de reglaj aer exterior; -clapetă coş de fum. Preţ* (18kW) (22kW) (14kW) Preţ varianta Z* (18kW) (22kW) VARIANTA PLUS: prevãzut cu sistem de protecţie la supraîncălzire. Preţul cu 20% mai mare! VARIANTA Z: dotat cu kit pentru admisie aer din exterior. La cerere, putem livra kit de conectare cu cazan. Instalarea şemineelor trebuie făcută de un instalator autorizat!

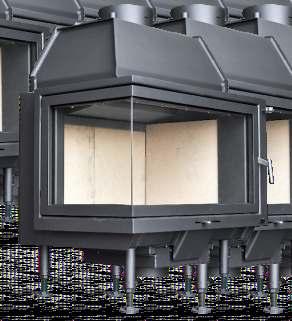

63 ŞEMINEE TIP CENTRALĂ CU FUNCŢIONARE PE LEMNE NEMO Sistem inovator de evacuare Control precis al fluxului de gaze arse Sticlă refractară de calitate superioară Elemente decorative Reglare precisă a aerului primar Tip U.M. Nemo 4 Nemo 4 Plus Nemo 4B Nemo 4B Plus Nemo 10 Nemo 10 Plus Putere nominală kw Putere utilă kw Sticla (forma) mm Înăţime mm Lăţime mm Adâncime mm Randament % Volum încălzit m³ Consum mediu kg/h Conţinut apă lit Greutate (gol) kg Diametru coş fum mm Diametru priză aer mm Preţ* Preţ varianta Z* AVANTAJE: -funcţionează ca un cazan de încălzire cu apă; -dispune de trei metode de reglare a aerului pentru eficienţă ridicată; -randament ridicat, economisiţi energie; -echipat cu sistem perdea de aer pentru a păstra sticla uşii curată; -funcţionează la presiune 3 bar, temp. max. 90 C; -calitate superioară, certificat CE. ÎN PREŢ SUNT INCLUSE: -focar din oţel cu picioare; -uşă cu garnitură (închidere ermetică); -sticlă refractară uşă; -izolaţie refractară în interior; -cenuşar; -sistem de reglaj aer exterior; -scule de curăţare; -clapetă coş de fum. VARIANTA PLUS: prevãzut cu sistem de protecţie la supraîncălzire. VARIANTA Z: dotat cu kit pentru admisie aer din exterior. La cerere, putem livra kit de conectare cu cazan. Instalarea şemineelor trebuie făcută de un instalator autorizat! 63

64 Accesorii pentru şeminee Preţ* Panou de comandã 145 Vas de expansiune PVC 30 lit. 80 Vas de expansiune INOX 30 lit. 150 Supapă de siguranţă termică 105 Schimbător de căldură cu 15 plăci 195 Schimbător de căldură cu 20 plăci 235 Schimbător de căldură cu 30 plăci 310 Kit: 2 xlfp 25 POr40 + schimb.15 plăci + fitinguri 695 Kit: 2 xlfp 25 POr40 + schimb. 20 plăci + fitinguri 730 Kit: 2 xlfp 25 POr40 + schimb. 30 plăci + fitinguri Supapă duală ½ Supapă duală ¾ UPS EA

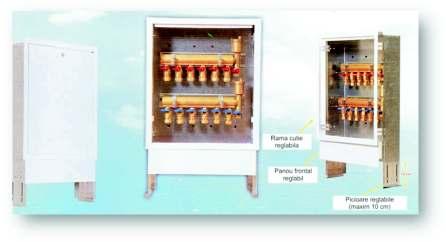

65 CUTII METALICE PENTRU COLECTORI-DISTRIBUITOR /DE PROTECŢIE -Preţul include: cutie metalicã, capac vopsit RAL 9010 în câmp electrostatic, suport metalic pentru distribuitor-colector, ambalaj în cutie de carton, şuruburi şi alte accesorii pentru montaj; -Cutia este confecţionatã din tablã galvanizatã de 0,8mm; -La cerere cutia se poate executa şi din tablã INOX. CUTII DIN TABLÃ GALVANIZATÃ Galvanizate Dimensiuni (mm) Înãlţ.xLãţ.xAdânc. Preţ* ( ) 450x350x110 14,40 450x400x110 15,85 450x450x110 17,30 450x500x110 19,00 450x550x110 20,15 450x600x110 21,55 450x700x110 23,20 450x800x110 26,95 CUTII DIN TABLÃ GALVANIZATÃ, REGLABILE PE ÎNÃLŢIME ( mm) ŞI PE ADÂNCIME ( mm) Dimensiuni (mm) Înãlţ.xLãţ.xAdânc. Preţ* ( ) x400x , x500x , x600x , x700x ,55 CUTII METALICE DE PROTECŢIE PENTRU MICROCENTRALE DE PERETE Fabricate de maşini automate de înaltã precizie; Material: tablã zincatã cu grosime de 0,8mm; Vopsite în câmp electrostatic; Echipate cu fereastrã pentru supraveghere flacãrã; Coşul de fum poate ieşi în sus, dreapta sau stânga; Fante pentru trecerea liberã a aerului; Uşa se poate închide cu cheia; Asamblare rapidã, în maxim cinci minute; Dotate cu kit de montaj pe perete; La comandã, se pot executa din oţel inoxidabil. Înãlţime Lãţime Adâncime Φ Coş Preţ* mm mm mm mm SUPORŢI PENTRU APARATE DE AER CONDIŢIONAT DE BTU Suport pliabil din tablã galvanizatã pentru unitatea exterioarã a aparatului de aer condiţionat. Preţ*: 7,00 Suport pliabil din oţel v o p s i t î n c â m p electrostatic pentru unitatea exterioarã a aparatului de aer condiţionat. Preţ*: 7,50 Existã suport cu rotile pentru electrocasnice, preţ 16, Suport de podea din oţel cu flanşe pentru unitatea exterioarã a aparatului de aer condiţionat. Preţ*: 6,80

66 REZERVOARE DIN PLASTIC lit. Material: Fabricate compact, fãrã lipire din polietilenã, indicatã pãstrãrii produselor alimentare sau depozitãrii substanţelor chimice cu stabilizator UV. Sunt disponibile în douã culori (alb şi negru), cu indicaţii volumetrice; Uz: depozitare şi transport apã, uleiuri, vinuri, motorinã, lapte sau alte lichide alimentare, etc. Disponibile în diferite tipuri şi dimensiuni, pentru a rãspunde diferitelor solicitãri. PORKY TIGERPLAST (Serie 5) Dimensiuni Gurã Capacitate Tip (Lxlxh) vizitare Preţ* lit mm mm T-Porky x 710 x T-Porky x 800 x T-Porky x 750 x T-Porky x 890 x T-Porky x 980 x T-Porky x 980 x T-Porky x x T-Porky x x T-Porky x x T-Porky x x T-Porky x x SLIM TIGERPLAST Dimensiuni Gurã Capacitate Tip (Lxlxh) vizitare Preţ* lit mm mm ST x 580 x ST x 650 x ST x 750 x ST x 750 x ST x 750 x ST x 670 x TIGERPLAST (Serie 8) Dimensiuni Capacitate Tip (Φxh) Gurã vizitare Preţ* lit mm mm TP x TP x TP x TP x TP x TP x TP x TP x TP x TIGERPLAST (Serie 6) Dimensiuni Capacitate Tip (Φxh) Gurã vizitare Preţ* lit mm mm TGCV x TGCV x TGCV x TGCV x TGCV x ROTO GIGA Dimensiuni Capacitate Tip (Φxh) Gurã vizitare Preţ* lit mm mm GIGA T x GIGA S x GIGA x GIGA x GIGA x GIGA x Rezervoarele au greutate micã, sunt uşor de transportat, manevrat şi instalat. Aşezarea trebuie fãcutã cu grijã, pe o suprafaţã planã. Se pot instala în interior, exterior, subteran Rezistente la temperaturi -40 pânã la +70 C şi la expunere îndelungatã la soare sau vreme rea. Materiile prime din componenţa lor sunt în acord cu normele europene în domeniu. 66

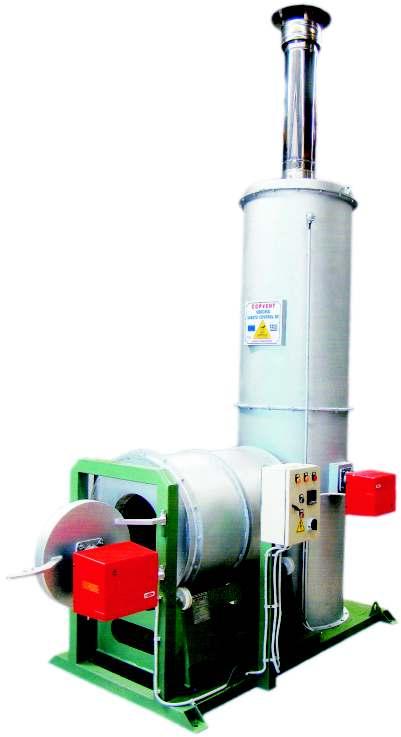

67 INCINERATOARE VERGINA PENTRU RESTURI ANIMALE CU FUNCŢIONARE PE MOTORINĂ, GAZ SAU PELLET Putere arz. Putere arz. Greutate Ø la coş în camera Dimensiuni resturi coş TIP de fum incinerare L x l x h de încărcat fum kcal/h kcal/h mm mm mm kg mm WASTE WASTE ROTARY Preţ* fără arzător Preţ* cu arz. motorină Preţ* cu arz. gaz Preţ* cu arz. pellet INCINERATOARE VERGINA: Construcţie solidă din oţel din tabla de 3-6 mm; Testat şi marcat CE în conformitate cu normele europene în domeniu; Benefiază de garanţie doi ani; La interior sunt prevăzute cu material refractar; Compatibile cu majoritatea tipurilor de arzătoare pe motorină sau gaz, precum şi cu arzătoarele pe pellet Pelltech; Disponibile în două variante, WASTE CONTROL 50 -varianta simplă şi WASTE CONTROL ROTARY 50 -cu sistem de rotaţie a resturilor pentru incinerare; Echipate cu arzătoare pe pellet, formează un ansamblu ecologic şi eficient. 67

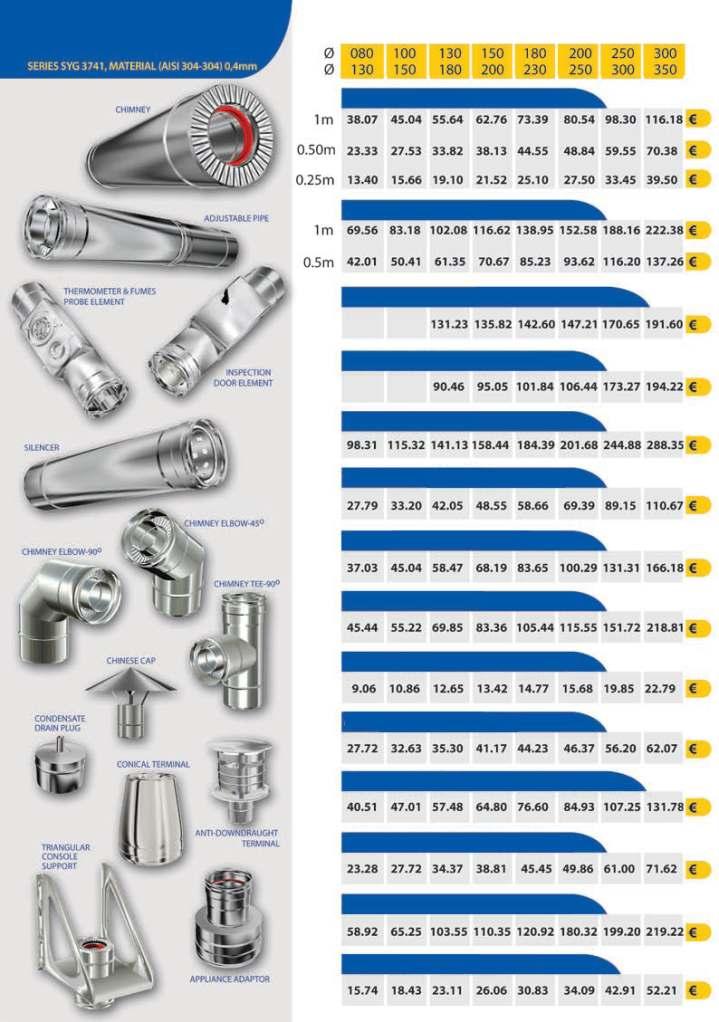

68 COŞURI DE FUM DIN INOX, IZOLATE DUBLU PERETE TRONSON DREPT ŢEAVÃ AJUSTABILÃ ELEMENT CU INSTRUMENTE CONTROL ELEMENT CU UŞÃ CURÃŢARE AMORTIZOR COT 45 COT 90 TEU 90 COLECTOR CONDENS (TATÃ) TERMINAL PÃLÃRIE CHINA (MAMÃ) TERMINAL ANTI-ÎNTOARCERE FUM (MAMÃ) TERMINAL CONIC (MAMÃ) SUPORT CONSOLÃ TRIUNGHIULAR ADAPTOR 68

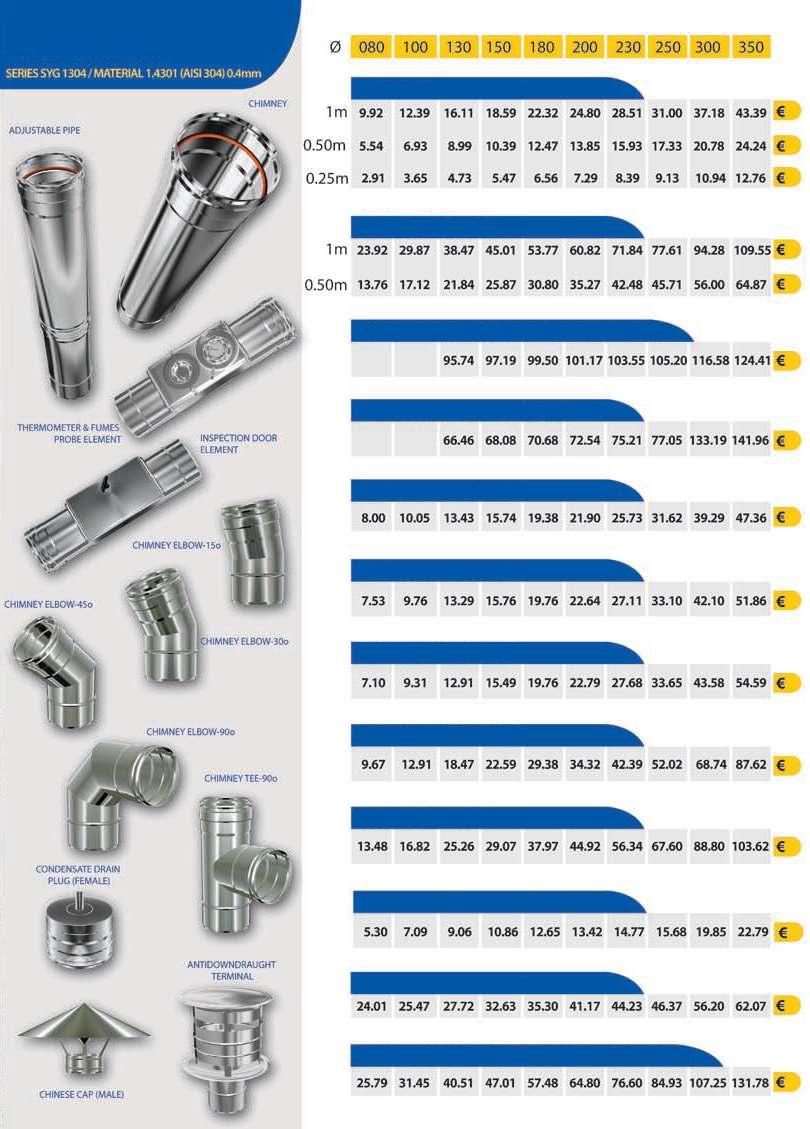

69 COŞURI DE FUM DIN INOX, NEIZOLATE MONO PERETE TRONSON DREPT ŢEAVÃ AJUSTABILÃ ELEMENT CU INSTRUMENTE CONTROL ELEMENT CU UŞÃ CURÃŢARE COT 15 COT 30 COT 45 COT 90 TEU 90 COLECTOR CONDENS (MAMÃ) TERMINAL PÃLÃRIE CHINA (TATÃ) TERMINAL ANTI-ÎNTOARCERE FUM (MAMÃ-MAMÃ) 69

70 ACCESORII COŞURI DE FUM DIN INOX, NEIZOLATE MONO PERETE TERMINAL CONIC TATÃ-TATÃ SUPORT PERETE SUPORT PERETE RAMFORSAT SUPORT PERETE AJUSTABIL SUPORT CONSOLÃ TRIUNGHIULAR COLIER FIXARE FLANŞÃ SILICON 160 C FLANŞÃ SILICON 200 C CAPAC BLOCARE ADAPTOR CAZAN CONECTOR TATÃ-TATÃ CONECTOR MAMÃ-MAMÃ ADAPTOR TUB FLEXIBIL SUPORT 70

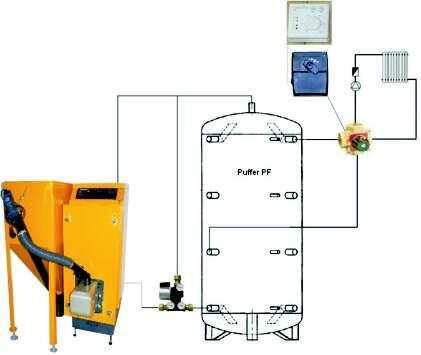

71 SISTEME COMPLETE DE ÎNCÃLZIRE CU MICROCENTRALE PE PELLET PELLETSTAR ŞI ACUMULATOARE APÃ CALDÃ BAC COMPONENŢA SISTEMULUI: Microcentrală pe pellet PELLETSTAR; -include cazan, arzător automat pe pellet, silo (750 lit.), şnec, panou de comandă -funcţionare complet automată, randament 92%, autonomie 7-10 zile Acumulator apă caldă BAC; Loading unit -TERMOVAR 72 C; Vană de amestec cu patru căi MIX4-1¼ ; Termoregulator AUTOMIX 20. VARIANTA A: Doar pentru încălzire Cod Tip Tip Suprafaţă microcentralã acumulator încălzită Preţ* m² PLS-18/600-0 PLS 18 (21kW) BAC PLS-25/800-0 PLS 25 (29kW) BAC PLS-32/ PLS 32 (37kW) BAC PLS-40/ PLS 40 (47kW) BAC PLS-49/ PLS 49 (57kW) BAC PLS-58/ PLS 58 (67kW) BAC VARIANTA B: Pentru încălzire şi producţie apă caldă menajeră (acumulatorul este prevăzut cu serpentină de cupru în partea superioară) Cod Tip Tip Suprafaţă microcentralã acumulator încălzită Preţ* m² PLS-18/600-1 PLS 18 (21kW) BAC PLS-25/800-1 PLS 25 (29kW) BAC PLS-32/ PLS 32 (37kW) BAC PLS-40/ PLS 40 (47kW) BAC PLS-49/ PLS 49 (57kW) BAC PLS-58/ PLS 58 (67kW) BAC BAC-0 BAC-1 VARIANTA C: Pentru încălzire, producţie apă caldă menajeră şi integrare sistem solar (acumulatorul este prevăzut cu două serpentine de cupru, una în partea superioară pt preparare apă caldă menajeră, cealaltă în partea inferioară pentru conectarea sistemului solar) Cod Tip Tip Suprafaţă microcentralã acumulator încălzită Preţ* m² PLS-18/600-2 PLS 18 (21kW) BAC PLS-25/800-2 PLS 25 (29kW) BAC PLS-32/ PLS 32 (37kW) BAC PLS-40/ PLS 40 (47kW) BAC PLS-49/ PLS 49 (57kW) BAC PLS-58/ PLS 58 (67kW) BAC BAC-2 Preţul variantei C nu include sistemul solar, este inclusă doar serpentina pentru racordarea acestuia! 71

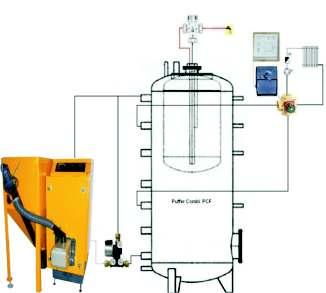

72 SISTEME COMPLETE DE ÎNCÃLZIRE CU MICROCENTRALE PE PELLET PELLETSTAR ŞI BOILERE TANK IN TANK COMPONENŢA SISTEMULUI: Microcentrală pe pellet PELLETSTAR; -include cazan, arzător automat pe pellet,silo (750 lit.), şnec, panou de comandă -funcţionare complet automată, randament 92%, autonomie 7-10 zile Boiler TANK IN TANK; Loading unit -TERMOVAR 72 C; Vană de amestec cu patru căi MIX4-1¼ ; Termoregulator AUTOMIX 20. VARIANTA A: Pentru încălzire şi producţie apă caldă menajeră Cod Tip Tip Suprafaţă microcentralã boiler încălzită Preţ* m² PLS-18/ PLS 18 (21kW) T/T 600/ PLS-25/ PLS 25 (29kW) T/T 750/ PLS-32/ PLS 32 (37kW) T/T 1.000/ PLS-40/ PLS 40 (47kW) T/T 1.250/ PLS-49/ PLS 49 (57kW) T/T 1.500/ PLS-58/ PLS 58 (67kW) T/T 2.000/ VARIANTA A VARIANTA B VARIANTA B: Pentru încălzire, producţie apă caldă menajeră şi integrare sistem solar (boilerul Tank in Tank este prevăzut cu serpentină de cupru în partea inferioară pentru conectarea sistemului solar) Cod Tip Tip Suprafaţă microcentralã boiler încălzită Preţ* m² PLS-18/ PLS 18 (21kW) T/T 600/ PLS-25/ PLS 25 (29kW) T/T 750/ PLS-32/ PLS 32 (37kW) T/T 1.000/ PLS-40/ PLS 40 (47kW) T/T 1.250/ PLS-49/ PLS 49 (57kW) T/T 1.500/ PLS-58/ PLS 58 (67kW) T/T 2.000/ Preţul variantei B nu include sistemul solar, este inclusă doar serpentina pentru racordarea acestuia! 72
