Sadržaj. Kablovski regali
|
|
|
- Καλλιγένεια Αλεβιζόπουλος
- 5 χρόνια πριν
- Προβολές:
Transcript
1
2 Sadržaj Opis... 2 Kablovski regali... 5 Kablovski regali Perforirani... 6 Kablovski regali - Perforirani - Reljefni... 8 Kablovski regali - Neperforirani Poklopci kablovskih regala Nosači kablovskih regala Stropni nosač tip DS Stropni nosač tip DS Stropni nosač tip DS Zidne i konzole nosača Spojnice i dodaci kablovskih regala Ugaone spojnice i poklopci Ljestvičasti kablovski regali Pričvrsni sistemi
3 Opis Kablovski regali se koriste za razvode električnih instalacija jake i slabe struje. Najčešće je riječ o industrijskim sistemima, a njihova česta primjena je u robnim kućama i tunelima. KALDERA Company nudi kompletno rješenje svakog instalacionog zadatka. Svi elementi ovog kataloga su usaglašeni sa evropskim normama. Kablovski regali moraju posjedovati dovoljnu provodljivost da bi se obezbijedilo izjednačavanje potencijala uzemljenja i svi dijelovi kablovskih regala moraju da budu otporni na koroziju. Zavisno od atmosferskih uslova i montaže u spoljašnjoj i unutrašnjoj sredini Kaldera Company može da ostvari odgovarajuću površinsku zaštitu. U novije vrijeme pored zaštite cinčanjem, pojavljuje se zahtjev za dodatnim bojenjem kablovskih regala radi vizuelnog efekta. Za izbor kablovskih regala veoma važno je znati koje kablove će nositi regali. Elektromagnetna kompatibilnost Poslednjih godina došlo je do stalnog porasta primjene elektronskih sklopnih operacija. U industrijskim pogonima, medicini, domaćinstvu, u telekomunikacionim postrojenjima ili električnim instalacijama u zgradama, svuda se nalaze jaki električni aparati i postrojenja koja koriste sve veću struju, dostižu sve veći radio domet i mogu da transportuju još više energije na manjem prostoru. Ipak, sa primjenom najmodernije tehnologije raste i kompleksnost primjene. Posledica toga je da mogućnost međusobnog ometanja (elektromagnetnih smetnji) dijelova postrojenja i kablova i provodnika postaje sve veća, a to dovodi do oštećenja i ekonomskih gubitaka. Elektromagnetna kompatibilnost EMC (electromagnetic compatibility) je sposobnost jednog električnog aparata da u svom elektromagnetnom okruženju funkcioniše na zadovoljavajući način, a da pri tom ne utiče na nedozvoljen način na okruženje u kome se nalaze drugi električni uređaji. Obezbjeđivanje elektromagnetne kompatibilnosti EMC Za obezbjeđivanje EMC potrebno je sistematsko planiranje. Izvori ometanja moraju da se identifikuju i kvantifikuju. Impedansa opisuje širenje ometanja od izvora ometanja do uređaja na koji vrši uticaj, ometanog potrošača. Zadatak EMC planiranja je obezbjeđivanje kompatibilnosti kroz neophodne mjere na izvoru, na putu impedanse ili na ometanom potrošaču. Planeri i instalateri se u svakodnevnom radu sve češće susreću sa ovom tematikom. Zato EMC predstavlja osnovni faktor već prilikom planiranja instalacija i sprovođenja kablova. Sistemi nosača kablova mogu da pruže značajan doprinos poboljšanju elektromagnetne kompatibilnosti. Oni su pasivini i zato nude trajan i siguran doprinos elektromagnetnoj kompatibilnosti tako da provodnici mogu da se instaliraju unutar sistema nosača kablova, odn. zaštite kroz sisteme nosača kablova. Instalacija provodnika unutar sistema nosača kablova značajno smanjuje galvansku impedansu i impedansu kroz električna i magnetna polja u provodnicima. Sistemi nosača kablova time doprinose smanjenju impedanse od izvora do potrošača. Instalacija provodnika unutar sistema nosača kablova značajno 2
4 smanjuje galvansku impedansu i impedansu kroz električna i magnetna polja u provodnicima. Na taj način planer dobija parametar koji je veoma važan za EMC-inženjering sistema nosača kablova. Iz analize EMC u zgradama (EN ), poznato je da se pražnjenje elektriciteta ubraja u najveće izvore ometanja. Tom prilikom dolazi do direktnog napaja strujom celog sistema za izjednačavanje potencijala u zgradi i/ili do magnetnih smetnji u električnim provodnicima. Upravo u ovakvim situacijama sistemi nosača kablova imaju značajan doprinos smanjenju smetnji napona. Magnetna zaštita sistema nosača kablova Magnetna izolacija sistema nosača kablova je odnos u decibelima (db) indukovanog napona u nezaštićenom kablu u odnosu na indukovani napon u istom kablu kada se nalazi u sistemu nosača kablova. α s = 20 log (U1/U2) db Izolacija od električnih polja je, kao kod Faradejevog kaveza, skoro perfektna Transfer impedanse sistema nosača kablova Transfer impedanse sistema nosača kablova je odnos izmerenog napona U, koji se mjeri u dužnom pravcu unutar sistema nosača kablova, i struje koja se ometa I. Transfer impedanse se utvrđuje analogno mjerenjima električne provodljivosti (DIN EN 61537). Prilikom udara groma u zgradu, dijelovi struje groma odlaze u cjelokupan sistem za izjednačavanje potencijala. Instalirani kablovi i provodnici se instaliraju unutar sistema nosača kablova, što je prednost. Instalirani sistemi nosača kablova su uvijek uključeni u sistem za izjednačavanje potencijala. Struja groma pri tom prolazi kroz sistem nosača kablova. Veoma mali dio zato može da prođe i preko provodnika instaliranih kroz sistem nosača kablova. Ovaj dio se utvrđuje kroz transfer impedanse sistema nosača kablova. Za transfer impedanse važi sledeće: ZT = U/(I x L) [mω/m] Navedene vrijednosti baziraju se na mjerenjima kod kojih je impulsna struja oblika talasa 8/20 napajana kroz definisanu dužinu sistema nosača kablova. Kontaktna korozija Kontaktna korozija između dva različita metala predstavlja značajnu opasnost za opterećenje i stabilnost sistema nosača kablova. Jačina kontaktne korozije u velikoj mjeri zavisi od razlike potencijala između kontaktnih površina. Od razlike potencijala do 100 mv dolazi do kontaktne korozije i anodna (elektronegativnija) površina je korozivno ugrožena. Zato neoplemenjeni metali ne bi trebalo da dolaze u kontakt s oplemenjenima. Za unutrašnju primjenu, Kaldera Company nudi sisteme nosača kablova koji su galvanski ili hladno pocinkovani. Ovi sistemi naročito pogoduju suvoj atmosferi prostorija bez uticaja agresivnih štetnih materija. 3
5 Galvanizacija cinkom Elektrolitsko cinkovanje prema DIN EN Srednja vrijednost debljine sloja oko 2,5-10 μm Hladna galvanizacija cinkom Cinkovanje prema DIN EN (prethodni DIN EN 10327) Srednja vrednost debljine sloja oko 20 μm Presjeci limova se štite katodnom zaštitom od korozije do debljine materijala od 2,0 mm Toplo cinkovanje Cinkovanje prema EN ISO 1461 Osobine kablovskih regala - Dimenzije: Visina se kreće od 35 mm, 60 mm i 80 mm, širina od 100, 150, 200, 300, 400, 500 i 600 mm, a dužina iznosi 2450 ili 2500 mm, zavisno od tipa uklapanja. - Debljina zida: 0,75 mm, 0,90mm i 1,5 mm - Materijali za izradu: Pocinčani lim, čelik legiran sa Al i Zn ( Alucink ) i Inox - Horizontalno i vertikalno vođenje - Jednostavno grananje i ukrštanje kablovskih trasa na različitim visinama - Sistemi montaže koji ispunjvaju vaše zahtjeve za sve instalacione situacije, od stropnih nosača, konzola preko zidnih konzola do vijčane robe - Savladavanje velike udaljenosti 4
6 Kablovski regali Kablovski regal je pogodan za univerzalnu instalaciju kablova i provodnika. Od instalacije niskovoltažnih kablova, mreže za napajanje energijom, provodnika za tehniku prenosa podataka pa sve do telekomunikacione mreže. Obiman program sa svim potrebnim dijelovima jednog sistema, omogućava perfektno rješenje za sve zadatke. Svejedno je da li se primjenjuju u suvim, unutrašnjim oblastima ili u agresivnoj atmosferi. Različite varijante površina i materijala obezbeđuju sigurnu zaštitu od korozije. Princip spajanja kablovskog regala putem U spojnice i opružnog materijala 5
7 Kablovski regali Perforirani Kablovski regal sa sistemom za brzo spajanje, sa svim relevantnim priključnim dijelovima za ekonomičnu instalaciju uz uštedu vremena, sa podnim perforacijama 7 x 32mm za montažu konzola. Sve širine s perforacijama za ventilaciju kablova. Bočna perforacija cijelom dužinom 7 x 20 mm kao dodatna priključna perforacija. Isporučuje se u dužini mm. Opružni element za spajanje regala može da se naruči posebno kao dio pribora (rezervni dio) za nosač kablova bočne visine 60 mm pod šifrom artikla Izjednačavanje potencijala cijelom dužinom obezbijeđeno je bez dodatnih elemenata. Dijagram opterećenja za perforirani kablovski regal 6
8 Kablovski regali - Perforirani 1 Kablovski regal - Perforirani 610_2500x100x60x0.75mm Kablovski regal - Perforirani 615_2500x150x60x0.75mm Kablovski regal - Perforirani 620_2500x200x60x0.75mm Kablovski regal - Perforirani 630_2500x300x60x0.75mm Kablovski regal - Perforirani 640_2500x400x60x0.75mm Kablovski regal - Perforirani 650_2500x500x60x0.75mm Kablovski regal - Perforirani 660_2500x600x60x0.75mm Kablovski regal - Perforirani 610_2500x100x60x0.9mm Kablovski regal - Perforirani 615_2500x150x60x0.9mm Kablovski regal - Perforirani 620_2500x200x60x0.9mm Kablovski regal - Perforirani 630_2500x300x60x0.9mm Kablovski regal - Perforirani 640_2500x400x60x0.9mm Kablovski regal - Perforirani 650_2500x500x60x0.9mm Kablovski regal - Perforirani 660_2500x600x60x0.9mm Kablovski regal - Perforirani 610_2500x100x60x1.5mm Kablovski regal - Perforirani 615_2500x150x60x1.5mm Kablovski regal - Perforirani 620_2500x200x60x1.5mm Kablovski regal - Perforirani 630_2500x300x60x1.5mm Kablovski regal - Perforirani 640_2500x400x60x1.5mm Kablovski regal - Perforirani 650_2500x500x60x1.5mm Kablovski regal - Perforirani 660_2500x600x60x1.5mm
9 Kablovski regali - Perforirani - Reljefni Kablovski regal sa sistemom za brzo spajanje, sa svim relevantnim priključnim dijelovima za ekonomičnu instalaciju uz uštedu vremena, sa podnim perforacijama 7 x 32mm za montažu konzola i, od širine 200 mm, sa poprečnim perforacijama 7 x 32 mm za ventilaciju kablova i olakšanu montažu. Sa 11 mm perforacijama za direktno kačenje pomoću navojne šipke. Bočna perforacija cijelom dužinom 7 x 20 mm za spajanje. Isporučena i korisna dužina u montiranom stanju iznosi mm. Opružni element za spajanje regala može da se naruči posebno kao dio pribora (rezervni dio) za nosač kablova bočne visine 60 mm pod šifrom artikla Izjednačavanje potencijala cijelom dužinom obezbijeđeno je bez dodatnih elemenata. Dijagram opterećenja za perforirani, reljefni kablovski regal 8
10 Kablovski regal - Perforirani - Reljefni 1 Kablovski regal - Perforirani - Reljefni 610_2500x100x60x0.75mm Kablovski regal - Perforirani - Reljefni 615_2500x150x60x0.75mm Kablovski regal - Perforirani - Reljefni 620_2500x200x60x0.75mm Kablovski regal - Perforirani - Reljefni 630_2500x300x60x0.75mm Kablovski regal - Perforirani - Reljefni 640_2500x400x60x0.75mm Kablovski regal - Perforirani - Reljefni 650_2500x500x60x0.75mm Kablovski regal - Perforirani - Reljefni 660_2500x600x60x0.75mm Kablovski regal - Perforirani - Reljefni 610_2500x100x60x0.9mm Kablovski regal - Perforirani - Reljefni 615_2500x150x60x0.9mm Kablovski regal - Perforirani - Reljefni 620_2500x200x60x0.9mm Kablovski regal - Perforirani - Reljefni 630_2500x300x60x0.9mm Kablovski regal - Perforirani - Reljefni 640_2500x400x60x0.9mm Kablovski regal - Perforirani - Reljefni 650_2500x500x60x0.9mm Kablovski regal - Perforirani - Reljefni 660_2500x600x60x0.9mm Kablovski regal - Perforirani - Reljefni 610_2500x100x60x1.5mm Kablovski regal - Perforirani - Reljefni 615_2500x150x60x1.5mm Kablovski regal - Perforirani - Reljefni 620_2500x200x60x1.5mm Kablovski regal - Perforirani - Reljefni 630_2500x300x60x1.5mm Kablovski regal - Perforirani - Reljefni 640_2500x400x60x1.5mm Kablovski regal - Perforirani - Reljefni 650_2500x500x60x1.5mm Kablovski regal - Perforirani - Reljefni 660_2500x600x60x1.5mm
11 Kablovski regali - Neperforirani Neperforirani (puni) kablovski regal sa sistemom za brzo spajanje, sa svim relevantnim priključnim delovima za ekonomičnu instalaciju uz uštedu vremena. Isporučena i korisna dužina u montiranom stanju iznosi mm. Preporučeno odstojanje izmedju konzola iznosi 1250mm. Opružni element za spajanje regala može da se naruči posebno kao dio pribora (rezervni dio) za nosač kablova bočne visine 60 mm pod šifrom artikla Izjednačavanje potencijala cijelom dužinom obezbijeđeno je bez dodatnih elemenata. Dijagram opterećenja za perforirani, reljefni kablovski regal 10
12 Kablovski regal - Neperforirani 1 Kablovski regal - Neperforirani 610_2500x100x60x0.75mm Kablovski regal - Neperforirani 615_2500x150x60x0.75mm Kablovski regal - Neperforirani 620_2500x200x60x0.75mm Kablovski regal - Neperforirani 630_2500x300x60x0.75mm Kablovski regal - Neperforirani 640_2500x400x60x0.75mm Kablovski regal - Neperforirani 650_2500x500x60x0.75mm Kablovski regal - Neperforirani 660_2500x600x60x0.75mm Kablovski regal - Neperforirani 610_2500x100x60x0.9mm Kablovski regal - Neperforirani 615_2500x150x60x0.9mm Kablovski regal - Neperforirani 620_2500x200x60x0.9mm Kablovski regal - Neperforirani 630_2500x300x60x0.9mm Kablovski regal - Neperforirani 640_2500x400x60x0.9mm Kablovski regal - Neperforirani 650_2500x500x60x0.9mm Kablovski regal - Neperforirani 660_2500x600x60x0.9mm Kablovski regal - Neperforirani 610_2500x100x60x1.5mm Kablovski regal - Neperforirani 615_2500x150x60x1.5mm Kablovski regal - Neperforirani 620_2500x200x60x1.5mm Kablovski regal - Neperforirani 630_2500x300x60x1.5mm Kablovski regal - Neperforirani 640_2500x400x60x1.5mm Kablovski regal - Neperforirani 650_2500x500x60x1.5mm Kablovski regal - Neperforirani 660_2500x600x60x1.5mm
13 Poklopci kablovskih regala Puni poklopci za kablovske i ljestvičaste nosače kablova. Kod povećanih opterećenja vjetrom, predvidjeti sigurnosne mere na licu mesta. Poprečno užljebljenje od širine 500 mm. Isporučuju se u dužini od 2500 mm, kolika je iskoristiva dužina kablovskog regala. Poklopci kablovskih regala 0.75mm 1 Poklopac kablovskih regala_100x0.75mm Poklopac kablovskih regala_150x0.75mm Poklopac kablovskih regala_200x0.75mm Poklopac kablovskih regala_300x0.75mm Poklopac kablovskih regala_400x0.75mm Poklopac kablovskih regala_500x0.75mm Poklopac kablovskih regala_600x0.75mm Poklopci kablovskih regala 0.9mm 8 Poklopac kablovskih regala_100x0.9mm Poklopac kablovskih regala_150x0.9mm Poklopac kablovskih regala_200x0.9mm Poklopac kablovskih regala_300x0.9mm Poklopac kablovskih regala_400x0.9mm Poklopac kablovskih regala_500x0.9mm Poklopac kablovskih regala_600x0.9mm Poklopci kablovskih regala 1.5mm 15 Poklopac kablovskih regala_100x1.5mm Poklopac kablovskih regala_150x1.5mm Poklopac kablovskih regala_200x1.5mm Poklopac kablovskih regala_300x1.5mm Poklopac kablovskih regala_400x1.5mm Poklopac kablovskih regala_500x1.5mm Poklopac kablovskih regala_600x1.5mm

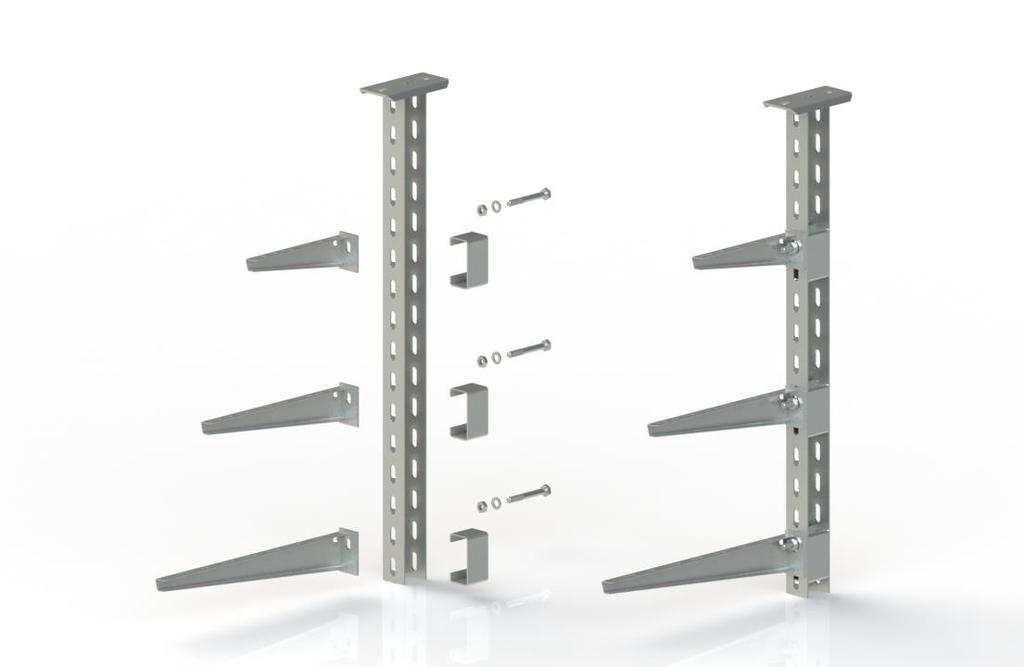

14 Nosači kablovskih regala Univerzalni sistemi se primjenjuju kod malih opterećenja, svejedno da li se instalacija izvodi sa stropnim ili zidnim pričvršćivanjem ili podizanjem konstrukcije od poda. U univerzalnim sistemima sa usklađenim sistemskim priborom naći ćete sve pričvrsne elemente za sve oblasti primjene. Porodica U-profila koja je međusobno optimalno usklađena, sastoji se od DS 3 nosača (sistem za mala opterećenja), DS 5 nosača (sistem za srednja opterećenja) i DS 7 nosača (sistem za velika opterećenja). Program U-profila posebno se ističe svojom višestranom primjenom. U-nosači mogu da se koriste za kačenja na plafon, podizanje konstrukcije od poda ili kao konstrukcioni profili. Pored porodice U-profila sa širokom paletom pribora, u ovom poglavlju pronaći ćete i zidne konzole i konzole nosača. Oni mogu da se pričvrste direktno na zid i na U-profile. Klasifikacija se pritom izvodi prema nosivosti. U odnosu na tipove različitih zidnih i konzola nosača SWS 12 (maks. opterećenje 1,2 kn), SWS 15 (maks. opterećenje 1,5 kn), SWS 30 (maks. opterećenje 3,0 kn) i SWS 55 (maks. opterećenje 5,5 kn) veoma je lako izračunati odgovarajuće maksimalno opterećenje. Na stranicama koje slijede, u prikazanim grafikama možete izabrati vaše montažne varijante, a u dijelu za naručivanje i ostale dijelove koji su vam potrebni. U tu svrhu, kod proizvoda ćete pronaći detaljno objašnjenje o proizvodu i dodatne informacije, kao na primjer, dijagrame o opterećenju i tiplovima, koji će vam pomoći prilikom izbora sistema. Montaža konzole i plafonskog nosača 13
15 Stropni nosač tip DS 3 Plafonski nosač (U-profil) dimenzija 50 x 30 mm sa zavarenom čeonom pločom za pričvršćivanje na horizontalne betonske plafone i čelične nosače. Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrijebiti DS 3 odstojnik. Dijagram opterećenja za stropni nosač tip DS 3 14
16 Stropni nosač tip DS 3 1 Stropni nosač tip DS 3_30x50x200x2mm Stropni nosač tip DS 3_30x50x300x2mm Stropni nosač tip DS 3_30x50x400x2mm Stropni nosač tip DS 3_30x50x500x2mm Stropni nosač tip DS 3_30x50x600x2mm Stropni nosač tip DS 3_30x50x700x2mm Stropni nosač tip DS 3_30x50x800x2mm Stropni nosač tip DS 3_30x50x900x2mm Stropni nosač tip DS 3_30x50x1000x2mm Stropni nosač tip DS 3_30x50x1100x2mm Stropni nosač tip DS 3_30x50x1200x2mm DS 3 nosač Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrebiti DS 3 odstojnik. DS 3 Nosač 1 DS 3 Nosač_30x50x200x2mm DS 3 Nosač_30x50x300x2mm DS 3 Nosač_30x50x400x2mm DS 3 Nosač_30x50x500x2mm DS 3 Nosač_30x50x600x2mm DS 3 Nosač_30x50x700x2mm DS 3 Nosač_30x50x800x2mm DS 3 Nosač_30x50x900x2mm DS 3 Nosač_30x50x1000x2mm DS 3 Nosač_30x50x1100x2mm DS 3 Nosač_30x50x1200x2mm
17 DS 3 Spojnica nosača Spojnica U profila DS 3 zajedno sa odgovarajućim materijalom za pričvršćivanje. DS 3 Spojnica nosača 1 DS 3 Spojnica nosača_27.5x45x190x2mm DS 3 Odstojnik Odstojnik za primjenu u DS 3 - nosačima. Za povećanje stabilnosti, potrebno je uvijek koristiti odstojnik, da ne bi došlo do deformacije nosača prilikom zatezanja konzole direktnim šestougaonim vijcima. DS 3 Odstojnik tip SWS 1 DS 3 Odstojnik_22.5x40x46x2mm
18 Čeona ploča DS 3 Čeona ploča može da se montira na fiksnu dužinu U-nosača tipa DS 3 DS 3 Čeona ploča 1 DS 3 Čeona ploča _31.5x55x100x2mm Čeona ploča DS 3 zajedno sa odgovarajućim materijalom za pričvršćivanje DS 3 Čeona ploča - podesiva Varijabilna čeona ploča može da se montira na fiksne dužine U-profila tipa DS 3 ili profilnu šinu tipa Maksimalno jednostrano ugaono podešavanje iznosi 20. DS 3 Čeona ploča 1 DS 3 Čeona ploča - podesiva _40x140x120x2.5mm
19 Stropni nosač tip DS 5 Plafonski nosač (U-profil) dimenzija 50 x 50 mm sa zavarenom čeonom pločom za pričvršćivanje na horizontalne betonske plafone i čelične nosače. Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrebiti DS 5 odstojnik. Dijagram opterećenja za stropni nosač DS 5 18
20 Stropni nosač tip DS 5 1 Stropni nosač tip DS 5_50x50x200x2.5mm Stropni nosač tip DS 5_50x50x300x2.5mm Stropni nosač tip DS 5_50x50x400x2.5mm Stropni nosač tip DS 5_50x50x500x2.5mm Stropni nosač tip DS 5_50x50x600x2.5mm Stropni nosač tip DS 5_50x50x700x2.5mm Stropni nosač tip DS 5_50x50x800x2.5mm Stropni nosač tip DS 5_50x50x900x2.5mm Stropni nosač tip DS 5_50x50x1000x2.5mm Stropni nosač tip DS 5_50x50x1100x2.5mm Stropni nosač tip DS 5_50x50x1200x2.5mm DS 5 Nosač Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrebiti DS 5 odstojnik DS 5 Nosač 1 DS 5 nosač_50x50x200x2.5mm DS 5 nosač_50x50x300x2.5mm DS 5 nosač_50x50x400x2.5mm DS 5 nosač_50x50x500x2.5mm DS 5 nosač_50x50x600x2.5mm DS 5 nosač_50x50x700x2.5mm DS 5 nosač_50x50x800x2.5mm DS 5 nosač_50x50x900x2.5mm DS 5 nosač_50x50x1000x2.5mm DS 5 nosač_50x50x1100x2.5mm DS 5 nosač_50x50x1200x2.5mm
21 DS 5 Spojnica nosača Spojnica U profila DS 5 zajedno sa odgovarajućim materijalom za pričvršćivanje. DS 5 Spojnica nosača 1 DS 5 Spojnica nosača _46.5x44x200x2.5mm DS 5 Odstojnik Odstojnik za primjenu u DS 5 nosaču i čeonoj ploči DS 5 Za povećanje stabilnosti, potrebno je uvijek koristiti odstojnik, da ne bi došlo do deformacije nosača prilikom zatezanja konzole direktnim šestougaonim vijcima. DS 5 Odstojnik 1 DS 5 Odstojnik_40x80x47x2.5mm
22 DS 5 Čeona ploča Kod montaže čeone ploče se, radi stabilizacije, montira DS 5 Odstojnik. DS 5 Čeona ploča tip SWS 1 DS 5 Čeona ploča _52.5x56x104x2.5mm DS 5 Čeona ploča- podesiva Varijabilna čeona ploča za montažu na DS 5-nosač. Kod montaže čeone ploče se radi stabilizacije montira odstojnik tipa DS 5. Maksimalno podešavanje ugla iznosi jednostrano oko 30. DS 5 Čeona ploča - podesiva 1 DS 5 Čeona ploča - podesiva _59x180x109x2.5mm
23 Stropni nosač tip DS 7 Plafonski nosač (U-profil) dimenzija 70 x 50 mm sa zavarenom čeonom pločom za pričvršćivanje na horizontalne betonske plafone i čelične nosače. Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrebiti DS 7 odstojnik. Dijagram opterećanja za stropni nosač DS 7 22
24 DS 7 Stropni nosač 1 Stropni nosač tip DS 7_50x70x200x4mm Stropni nosač tip DS 7_50x70x300x4mm Stropni nosač tip DS 7_50x70x400x4mm Stropni nosač tip DS 7_50x70x500x4mm Stropni nosač tip DS 7_50x70x600x4mm Stropni nosač tip DS 7_50x70x700x4mm Stropni nosač tip DS 7_50x70x800x4mm Stropni nosač tip DS 7_50x70x900x4mm Stropni nosač tip DS 7_50x70x1000x4mm Stropni nosač tip DS 7_50x70x1100x4mm Stropni nosač tip DS 7_50x70x1200x4mm Stropni nosač tip DS 7_50x70x1300x4mm Stropni nosač tip DS 7_50x70x1400x4mm Stropni nosač tip DS 7_50x70x1500x4mm Stropni nosač tip DS 7_50x70x1600x4mm Stropni nosač tip DS 7_50x70x1700x4mm Stropni nosač tip DS 7_50x70x1800x4mm Stropni nosač tip DS 7_50x70x1900x4mm Stropni nosač tip DS 7_50x70x2000x4mm Spojnica U profila DS 7 Spojnica U-profila za spajanje DS 7 nosača. Zajedno sa odgovarajućim materijalom za pričvršćivanje. DS 7 Spojnica nosača 1 DS 7 Spojnica nosača _45x61x200x4mm
25 DS 7 nosač Kod obostrane montaže konzole, ili kod montaže konzole na kraju stropnog nosača, potrebno je upotrebiti DS 7 Odstojnik. DS 7 Nosač 1 DS 7 Nosač_50x70x200x4mm DS 7 Nosač_50x70x300x4mm DS 7 Nosač_50x70x400x4mm DS 7 Nosač_50x70x500x4mm DS 7 Nosač_50x70x600x4mm DS 7 Nosač_50x70x700x4mm DS 7 Nosač_50x70x800x4mm DS 7 Nosač_50x70x900x4mm DS 7 Nosač_50x70x1000x4mm DS 7 Nosač_50x70x1100x4mm DS 7 Nosač_50x70x1200x4mm DS 7 Nosač_50x70x1300x4mm DS 7 Nosač_50x70x1400x4mm DS 7 Nosač_50x70x1500x4mm DS 7 Nosač_50x70x1600x4mm DS 7 Nosač_50x70x1700x4mm DS 7 Nosač_50x70x1800x4mm DS 7 Nosač_50x70x1900x4mm DS 7 Nosač_50x70x2000x4mm DS 7 Odstojnik Odstojnik za primjenu u DS 7 - nosačima. Za povećanje stabilnosti, potrebno je uvijek koristiti odstojnik, da ne bi došlo do deformacije nosača prilikom zatezanja konzole. DS 7 Odstojnik 1 DS 7 Odstojnik_40x80x61x4mm
26 DS 7 Čeona ploča za velika opterećenja Čeona ploča za velika opterećenja za montažu na DS 7-nosač. DS 5 Čeona ploča 1 DS 7 Čeona ploča za velika opterećenja _100x200x120mm
27 Zidne i konzole nosača Zidna i konzola nosača tip SWS 12 Zidne konzole i konzole nosača za mala opterećenja savijene konstrukcije. Zajedno sa vijkom M10x25 se pričvršćuje na U-nosače. Zidna i konzola nosača tip SWS 12 1 Zidna i konzola nosača tip SWS 12_110x1.5.mm Zidna i konzola nosača tip SWS 12_210x1.5.mm Zidna i konzola nosača tip SWS 12_310x1.5.mm Zidna i konzola nosača tip SWS 12_410x1.5.mm Dijagram opterećenja za zidnu konzolu tipa SWS 12 26
28 Zidna i konzola nosača tip SWS 15 Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom. Pričvršćivanje konzole na U-nosač pomoću šestougaonog vijka kroz obije stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike! Zidna i konzola nosača tip SWS 15 1 Zidna i konzola nosača tip SWS 15_110x1.5.mm Zidna i konzola nosača tip SWS 15_160x1.5.mm Zidna i konzola nosača tip SWS 15_210x1.5.mm Zidna i konzola nosača tip SWS 15_310x1.5.mm Zidna i konzola nosača tip SWS 15_410x1.5.mm Zidna i konzola nosača tip SWS 15_510x1.5.mm Zidna i konzola nosača tip SWS 15_560x1.5.mm Zidna i konzola nosača tip SWS 15_610x1.5.mm Dijagram opterećenja za zidnu konzolu tipa SWS 15 27
29 Zidna i konzola nosača tip SWS 30 Zidna konzola i konzola nosača za srednja opterećenja sa zavarenom čeonom pločom. Pričvršćivanje konzole na U-nosač pomoću šestougaonog vijka kroz obije stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike! Zidna i konzola nosača tip SWS 30 1 Zidna i konzola nosača tip SWS 30_110x2mm Zidna i konzola nosača tip SWS 30_160x2mm Zidna i konzola nosača tip SWS 30_210x2mm Zidna i konzola nosača tip SWS 30_310x2mm Zidna i konzola nosača tip SWS 30_410x2mm Zidna i konzola nosača tip SWS 30_510x2mm Zidna i konzola nosača tip SWS 30_560x2mm Zidna i konzola nosača tip SWS 30_610x2mm Zidna i konzola nosača tip SWS 30_710x2mm Dijagram opterećenja za zidnu konzolu tipa SWS 30 28
30 Zidna i konzola nosača tip SWS 55 Zidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom. Pričvršćivanje konzole na U-nosač pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike! Zidna i konzola nosača tip SWS 55 1 Zidna i konzola nosača tip SWS 55_210x2.5mm Zidna i konzola nosača tip SWS 55_310x2.5mm Zidna i konzola nosača tip SWS 55_410x2.5mm Zidna i konzola nosača tip SWS 55_510x2.5mm Zidna i konzola nosača tip SWS 55_560x2.5mm Zidna i konzola nosača tip SWS 55_610x2.5mm Zidna i konzola nosača tip SWS 55_710x2.5mm Zidna i konzola nosača tip SWS 55_810x2.5mm Zidna i konzola nosača tip SWS 55_910x2.5mm Zidna i konzola nosača tip SWS 55_1010x2.5mm Dijagram opterećenja za zidnu konzolu tipa SWS 55 29
31 Spojnice i dodaci kablovskih regala U - spojnica U - spojnica kablovskih regala 0.75mm 1 U - spojnica kablovskih regala_100x138x54x0.75mm U - spojnica kablovskih regala_150x138x54x0.75mm U - spojnica kablovskih regala_200x138x54x0.75mm U - spojnica kablovskih regala_300x138x54x0.75mm U - spojnica kablovskih regala_400x138x54x0.75mm U - spojnica kablovskih regala_500x138x54x0.75mm U - spojnica kablovskih regala_600x138x54x0.75mm U - spojnica kablovskih regala 0.90mm 8 U - spojnica kablovskih regala_100x138x54x0.90mm U - spojnica kablovskih regala_150x138x54x0.90mm U - spojnica kablovskih regala_200x138x54x0.90mm U - spojnica kablovskih regala_300x138x54x0.90mm U - spojnica kablovskih regala_400x138x54x0.90mm U - spojnica kablovskih regala_500x138x54x0.90mm U - spojnica kablovskih regala_600x138x54x0.90mm U - spojnica kablovskih regala 1.5mm 16 U - spojnica kablovskih regala_100x138x54x1.5mm U - spojnica kablovskih regala_150x138x54x1.5mm U - spojnica kablovskih regala_200x138x54x1.5mm U - spojnica kablovskih regala_300x138x54x1.5mm U - spojnica kablovskih regala_400x138x54x1.5mm U - spojnica kablovskih regala_500x138x54x1.5mm U - spojnica kablovskih regala_600x138x54x1.5mm
32 Zglob krivina 90 Zglob krivina 90 - vertikalna 0.75mm 1 Zglob krivina 90-vertikalna_60x100x0.75mm Zglob krivina 90-vertikalna_60x150x0.75mm Zglob krivina 90-vertikalna_60x200x0.75mm Zglob krivina 90-vertikalna_60x300x0.75mm Zglob krivina 90-vertikalna_60x400x0.75mm Zglob krivina 90-vertikalna_60x500x0.75mm Zglob krivina 90-vertikalna_60x600x0.75mm Zglob krivina 90 - vertikalna 0.90mm 1 Zglob krivina 90-vertikalna_60x100x0.90mm Zglob krivina 90-vertikalna_60x150x0.90mm Zglob krivina 90-vertikalna_60x200x0.90mm Zglob krivina 90-vertikalna_60x300x0.90mm Zglob krivina 90-vertikalna_60x400x0.90mm Zglob krivina 90-vertikalna_60x500x0.90mm Zglob krivina 90-vertikalna_60x600x0.90mm Zglob krivina 90 - vertikalna 1.5mm 1 Zglob krivina 90-vertikalna_60x100x1.5mm Zglob krivina 90-vertikalna_60x150x1.5mm Zglob krivina 90-vertikalna_60x200x1.5mm Zglob krivina 90-vertikalna_60x300x1.5mm Zglob krivina 90-vertikalna_60x400x1.5mm Zglob krivina 90-vertikalna_60x500x1.5mm Zglob krivina 90-vertikalna_60x600x1.5mm
33 Podni završni lim Podni završni lim za povećanu stabilnost na krajevima nosača kablova i kao zaštita kablova. Podni završni lim 0.75mm 1 Podni završni lim_50x0.75mm Podni završni lim_100x0.75mm Podni završni lim_150x0.75mm Podni završni lim_200x0.75mm Podni završni lim_300x0.75mm Podni završni lim_400x0.75mm Podni završni lim_500x0.75mm Podni završni lim_550x0.75mm Podni završni lim_600x0.75mm Podni završni lim 0.90mm 1 Podni završni lim_50x0.90mm Podni završni lim_100x0.90mm Podni završni lim_150x0.90mm Podni završni lim_200x0.90mm Podni završni lim_300x0.90mm Podni završni lim_400x0.90mm Podni završni lim_500x0.90mm Podni završni lim_550x0.90mm Podni završni lim_600x0.90mm Podni završni lim 1.5mm 1 Podni završni lim_50x1.5mm Podni završni lim_100x1.5mm Podni završni lim_150x1.5mm Podni završni lim_200x1.5mm Podni završni lim_300x1.5mm Podni završni lim_400x1.5mm Podni završni lim_500x1.5mm Podni završni lim_550x1.5mm Podni završni lim_600x1.5mm
34 Reducir i završni lim kablovskih regala 1 Reducir i završni lim kablovskih regala 60x100x1.5mm Reducir i završni lim kablovskih regala 60x150x1.5mm Reducir i završni lim kablovskih regala 60x200x1.5mm Reducir i završni lim kablovskih regala 60x300x1.5mm Reducir i završni lim kablovskih regala 60x400x1.5mm Reducir i završni lim kablovskih regala 60x500x1.5mm Reducir i završni lim kablovskih regala 60x600x1.5mm Račva spojnica 60 perforiranih kablovskih regala Naziv artikla Račva spojnica 60 perforiranih kablovskih regala_1mm Šifra artikla Račva spojnica za nosače kablova bočne visine 60 mm Ugaona spojnica perforiranih kablovskih regala Naziv artikla Šifra artikla Ugaona spojnica 45_60x0.75mm Ugaona spojnica za nosače kablova bočne visine 60 mm Ugaona spojnica perforiranih kablovskih regala Naziv artikla Šifra artikla Ugaona spojnica 02 perforiranih kablovskih regala_56x200x2mm Ugaona spojnica za nosače kablova bočne visine 60 mm 33
35 Ravna spojnica 60 perforiranih kablovskih regala Naziv artikla Šifra artikla Ravna spojnica 60 perforiranih kablovskih regala_56x100x2mm Spojnica za prave spojeve nosača kablova, fazonskih komada i pregrada bočne visine 60 mm Zglobna spojnica 60 perforiranih kablovskih regala Naziv artikla Šifra artikla Zglobna spojnica 60 perforiranih kablovskih regala_56x150x2mm Zglobna spojnica za nosače kablova bočne visine 60 mm Montažna ploča Naziv artikla Montažna ploča_172x115x1mm Šifra artikla Montažna ploča za pričvršćivanje na bočnu stranicu sistema nosača kablova. Opružni element za spajanje regala Naziv artikla Šifra artikla Opružni element za spajanje regala_0.5mm Opružni element za spajanje regala se naručuje posebno 34
36 Ugaone spojnice i poklopci Ugradna račva 60 kablovskih regala Za montažu ugradne račve, bočna strana nosaca kablova se odvoji, ubaci se ugradna račva i pricvrsti. Dogradni komad-račva pričvršćuje se torban vijcima tipa 6x12 mm Ugradna račva 60 kablovskih regala_0.75mm 1 Ugradna račva 60 kablovskih regala_100x60x0.75mm Ugradna račva 60 kablovskih regala_150x60x0.75mm Ugradna račva 60 kablovskih regala_200x60x0.75mm Ugradna račva 60 kablovskih regala_300x60x0.75mm Ugradna račva 60 kablovskih regala_400x60x0.75mm Ugradna račva 60 kablovskih regala_500x60x0.75mm Ugradna račva 60 kablovskih regala_600x60x0.75mm Račva 60 kablovskih regala_0.9mm 1 Ugradna račva 60 kablovskih regala_100x60x0.9mm Ugradna račva 60 kablovskih regala_150x60x0.9mm Ugradna račva 60 kablovskih regala_200x60x0.9mm Ugradna račva 60 kablovskih regala_300x60x0.9mm Ugradna račva 60 kablovskih regala_400x60x0.9mm Ugradna račva 60 kablovskih regala_500x60x0.9mm Ugradna račva 60 kablovskih regala_600x60x0.9mm Račva 60 kablovskih regala_1.5mm 1 Ugradna račva 60 kablovskih regala_100x60x1.5mm Ugradna račva 60 kablovskih regala_150x60x1.5mm Ugradna račva 60 kablovskih regala_200x60x1.5mm Ugradna račva 60 kablovskih regala_300x60x1.5mm Ugradna račva 60 kablovskih regala_400x60x1.5mm Ugradna račva 60 kablovskih regala_500x60x1.5mm Ugradna račva 60 kablovskih regala_600x60x1.5mm
37 Krivine 45 kablovskih regala Krivine 45 kablovskih regala_0.75mm 1 Krivina 45 kablovskih regala_100x60x0.75mm Krivina 45 kablovskih regala_150x60x0.75mm Krivina 45 kablovskih regala_200x60x0.75mm Krivina 45 kablovskih regala_300x60x0.75mm Krivina 45 kablovskih regala_400x60x0.75mm Krivina 45 kablovskih regala_500x60x0.75mm Krivina 45 kablovskih regala_600x60x0.75mm Krivine 45 kablovskih regala_0.9mm 1 Krivina 45 kablovskih regala_100x60x0.9mm Krivina 45 kablovskih regala_150x60x0.9mm Krivina 45 kablovskih regala_200x60x0.9mm Krivina 45 kablovskih regala_300x60x0.9mm Krivina 45 kablovskih regala_400x60x0.9mm Krivina 45 kablovskih regala_500x60x0.9mm Krivina 45 kablovskih regala_600x60x0.9mm Krivine 45 kablovskih regala_1.5mm 1 Krivina 45 kablovskih regala_100x60x1.5mm Krivina 45 kablovskih regala_150x60x1.5mm Krivina 45 kablovskih regala_200x60x1.5mm Krivina 45 kablovskih regala_300x60x1.5mm Krivina 45 kablovskih regala_400x60x1.5mm Krivina 45 kablovskih regala_500x60x1.5mm Krivina 45 kablovskih regala_600x60x1.5mm
38 Krivina 45, horizontalna, za sve tipove nosača kablova sa bočnom visinom 60 mm. Kod nesječenih dužina na nosaču kablova se demontiraju opružni elementi, krivina se jednostrano uvuče u stranicu i sa druge strane preko spojnice, a zatim pričvrsti sa torban vijcima tipa FRSB 6x12 mm. Poklopci za ugaone spojnice se naručuju posebno. Poklopci za Krivine 45 kablovskih regala Poklopci za Krivine 45 kablovskih regala_0.75mm 1 Poklopac za Krivinu 45 kablovskih regala_100x0.75mm Poklopac za Krivinu 45 kablovskih regala_150x0.75mm Poklopac za Krivinu 45 kablovskih regala_200x0.75mm Poklopac za Krivinu 45 kablovskih regala_300x0.75mm Poklopac za Krivinu 45 kablovskih regala_400x0.75mm Poklopac za Krivinu 45 kablovskih regala_500x0.75mm Poklopac za Krivinu 45 kablovskih regala_600x0.75mm Poklopci za Krivine 45 kablovskih regala_0.9mm 1 Poklopac za Krivinu 45 kablovskih regala_100x0.9mm Poklopac za Krivinu 45 kablovskih regala_150x0.9mm Poklopac za Krivinu 45 kablovskih regala_200x0.9mm Poklopac za Krivinu 45 kablovskih regala_300x0.9mm Poklopac za Krivinu 45 kablovskih regala_400x0.9mm Poklopac za Krivinu 45 kablovskih regala_500x0.9mm Poklopac za Krivinu 45 kablovskih regala_600x0.9mm Poklopci za Krivine 45 kablovskih regala_1.5mm 1 Poklopac za Krivinu 45 kablovskih regala_100x1.5mm Poklopac za Krivinu 45 kablovskih regala_150x1.5mm Poklopac za Krivinu 45 kablovskih regala_200x1.5mm Poklopac za Krivinu 45 kablovskih regala_300x1.5mm Poklopac za Krivinu 45 kablovskih regala_400x1.5mm Poklopac za Krivinu 45 kablovskih regala_500x1.5mm Poklopac za Krivinu 45 kablovskih regala_600x1.5mm Poklopci se izradjuju u visini od 12 mm i širine kablovskog regala, uvećane za dvije dimenzije debljine lima. Njihovo uklapanje se predviđa preklopom, bez dodatnog materijala za spajanje. 37
39 Krivine 90 kablovskih regala Krivine 90 kablovskih regala_0.75mm 1 Krivina 90 kablovskih regala_100x60x0.75mm Krivina 90 kablovskih regala_150x60x0.75mm Krivina 90 kablovskih regala_200x60x0.75mm Krivina 90 kablovskih regala_300x60x0.75mm Krivina 90 kablovskih regala_400x60x0.75mm Krivina 90 kablovskih regala_500x60x0.75mm Krivina 90 kablovskih regala_600x60x0.75mm Krivine 90 kablovskih regala_0.9mm 1 Krivina 90 kablovskih regala_100x60x0.9mm Krivina 90 kablovskih regala_150x60x0.9mm Krivina 90 kablovskih regala_200x60x0.9mm Krivina 90 kablovskih regala_300x60x0.9mm Krivina 90 kablovskih regala_400x60x0.9mm Krivina 90 kablovskih regala_500x60x0.9mm Krivina 90 kablovskih regala_600x60x0.9mm Krivine 90 kablovskih regala_1.5mm 1 Krivina 90 kablovskih regala_100x60x1.5mm Krivina 90 kablovskih regala_150x60x1.5mm Krivina 90 kablovskih regala_200x60x1.5mm Krivina 90 kablovskih regala_300x60x1.5mm Krivina 90 kablovskih regala_400x60x1.5mm Krivina 90 kablovskih regala_500x60x1.5mm Krivina 90 kablovskih regala_600x60x1.5mm
40 Krivina 90, horizontalna, za sve tipove nosača kablova sa bočnom visinom 60 mm. Kod nesječenih dužina na nosaču kablova se demontiraju opružni elementi, krivina se jednostrano uvuče u stranicu i sa druge strane preko spojnice, a zatim pričvrsti sa torban vijcima tipa FRSB 6x12 mm. Poklopci za ugaone spojnice se naručuju posebno. Poklopci za Krivine 90 kablovskih regala Poklopci za Krivine 90 kablovskih regala_0.75mm 1 Poklopac za Krivinu 45 kablovskih regala_100x0.75mm Poklopac za Krivinu 45 kablovskih regala_150x0.75mm Poklopac za Krivinu 45 kablovskih regala_200x0.75mm Poklopac za Krivinu 45 kablovskih regala_300x0.75mm Poklopac za Krivinu 45 kablovskih regala_400x0.75mm Poklopac za Krivinu 45 kablovskih regala_500x0.75mm Poklopac za Krivinu 45 kablovskih regala_600x0.75mm Poklopci za Krivine 90 kablovskih regala_0.9mm 1 Poklopac za Krivinu 90 kablovskih regala_100x0.9mm Poklopac za Krivinu 90 kablovskih regala_150x0.9mm Poklopac za Krivinu 90 kablovskih regala_200x0.9mm Poklopac za Krivinu 90 kablovskih regala_300x0.9mm Poklopac za Krivinu 90 kablovskih regala_400x0.9mm Poklopac za Krivinu 90 kablovskih regala_500x0.9mm Poklopac za Krivinu 90 kablovskih regala_600x0.9mm Poklopci za Krivine 90 kablovskih regala_1.5mm 1 Poklopac za Krivinu 90 kablovskih regala_100x1.5mm Poklopac za Krivinu 90 kablovskih regala_150x1.5mm Poklopac za Krivinu 90 kablovskih regala_200x1.5mm Poklopac za Krivinu 90 kablovskih regala_300x1.5mm Poklopac za Krivinu 90 kablovskih regala_400x1.5mm Poklopac za Krivinu 90 kablovskih regala_500x1.5mm Poklopac za Krivinu 90 kablovskih regala_600x1.5mm Poklopci se izradjuju u visini od 12 mm i širine kablovskog regala, uvećane za dvije dimenzije debljine lima. Njihovo uklapanje se predviđa preklopom, bez dodatnog materijala za spajanje. 39
41 T - račva 60 kablovskih regala T - račva 60 kablovskih regala_0.75mm 1 T - račva 60 kablovskih regala_100x60x0.75mm T - račva 60 kablovskih regala_150x60x0.75mm T - račva 60 kablovskih regala_200x60x0.75mm T - račva 60 kablovskih regala_300x60x0.75mm T - račva 60 kablovskih regala_400x60x0.75mm T - račva 60 kablovskih regala_500x60x0.75mm T - račva 60 kablovskih regala_600x60x0.75mm T - račva 60 kablovskih regala_0.9mm 1 T - račva 60 kablovskih regala_100x60x0.9mm T - račva 60 kablovskih regala_150x60x0.9mm T - račva 60 kablovskih regala_200x60x0.9mm T - račva 60 kablovskih regala_300x60x0.9mm T - račva 60 kablovskih regala_400x60x0.9mm T - račva 60 kablovskih regala_500x60x0.9mm T - račva 60 kablovskih regala_600x60x0.9mm T - račva 60 kablovskih regala_1.5mm 1 T - račva 60 kablovskih regala_100x60x1.5mm T - račva 60 kablovskih regala_150x60x1.5mm T - račva 60 kablovskih regala_200x60x1.5mm T - račva 60 kablovskih regala_300x60x1.5mm T - račva 60 kablovskih regala_400x60x1.5mm T - račva 60 kablovskih regala_500x60x1.5mm T - račva 60 kablovskih regala_600x60x1.5mm
42 T-račva, horizontalna, za sve tipove nosača kablova sa bočnom visinom 60 mm. Kod nesječenih dužina opružni elementi nosača kablova se demontiraju. Spojnice T-račve se uguraju u stranice nosača kablova. T-račva pricvrscuje se torban vijcima tipa FRSB 6x12 mm. Poklopci za ugaone spojnice se naručuju posebno. Poklopci za T - račvu kablovskih regala Poklopci za T - račvu kablovskih regala 60_0.75mm 1 Poklopci za T - račvu 60 kablovskih regala_100x0.75mm Poklopci za T - račvu 60 kablovskih regala_150x0.75mm Poklopci za T - račvu 60 kablovskih regala_200x0.75mm Poklopci za T - račvu 60 kablovskih regala_300x0.75mm Poklopci za T - račvu 60 kablovskih regala_400x0.75mm Poklopci za T - račvu 60 kablovskih regala_500x0.75mm Poklopci za T - račvu 60 kablovskih regala_600x0.75mm Poklopci za T - račvu kablovskih regala 60_0.9mm 1 Poklopci za T - račvu 60 kablovskih regala_100x0.9mm Poklopci za T - račvu 60 kablovskih regala_150x0.9mm Poklopci za T - račvu 60 kablovskih regala_200x0.9mm Poklopci za T - račvu 60 kablovskih regala_300x0.9mm Poklopci za T - račvu 60 kablovskih regala_400x0.9mm Poklopci za T - račvu 60 kablovskih regala_500x0.9mm Poklopci za T - račvu 60 kablovskih regala_600x0.9mm Poklopci za T - račvu kablovskih regala 60_1.5mm 1 Poklopci za T - račvu 60 kablovskih regala_100x1.5mm Poklopci za T - račvu 60 kablovskih regala_150x1.5mm Poklopci za T - račvu 60 kablovskih regala_200x1.5mm Poklopci za T - račvu 60 kablovskih regala_300x1.5mm Poklopci za T - račvu 60 kablovskih regala_400x1.5mm Poklopci za T - račvu 60 kablovskih regala_500x1.5mm Poklopci za T - račvu 60 kablovskih regala_600x1.5mm Poklopci se izradjuju u visini od 12 mm i širine kablovskog regala, uvećane za dvije dimenzije debljine lima. Njihovo uklapanje se predviđa preklopom, bez dodatnog materijala za spajanje. 41
43 Račva 60 kablovskih regala Račva 60 kablovskih regala_0.75mm 1 Račva 60 kablovskih regala_100x60x0.75mm Račva 60 kablovskih regala_150x60x0.75mm Račva 60 kablovskih regala_200x60x0.75mm Račva 60 kablovskih regala_300x60x0.75mm Račva 60 kablovskih regala_400x60x0.75mm Račva 60 kablovskih regala_500x60x0.75mm Račva 60 kablovskih regala_600x60x0.75mm Račva 60 kablovskih regala_0.9mm 1 Račva 60 kablovskih regala_100x60x0.9mm Račva 60 kablovskih regala_150x60x0.9mm Račva 60 kablovskih regala_200x60x0.9mm Račva 60 kablovskih regala_300x60x0.9mm Račva 60 kablovskih regala_400x60x0.9mm Račva 60 kablovskih regala_500x60x0.9mm Račva 60 kablovskih regala_600x60x0.9mm Račva 60 kablovskih regala_1.5mm 1 Račva 60 kablovskih regala_100x60x1.5mm Račva 60 kablovskih regala_150x60x1.5mm Račva 60 kablovskih regala_200x60x1.5mm Račva 60 kablovskih regala_300x60x1.5mm Račva 60 kablovskih regala_400x60x1.5mm Račva 60 kablovskih regala_500x60x1.5mm Račva 60 kablovskih regala_600x60x1.5mm
44 Račva, horizontalna, za sve tipove nosača kablova sa bočnom visinom 60 mm. Kod nesečenih dužina na nosaču kablova se demontiraju opružni elementi, račva se jednostrano uvuče u stranicu nosača kablova i pricvrsti sa torban vijcima tipa FRSB 6x12 mm. Poklopci za ugaone spojnice se naručuju posebno. Poklopci za Račvu 60 kablovskih regala Poklopci za Račvu kablovskih regala 60_0.75mm 1 Poklopci za Račvu 60 kablovskih regala_100x0.75mm Poklopci za Račvu 60 kablovskih regala_150x0.75mm Poklopci za Račvu 60 kablovskih regala_200x0.75mm Poklopci za Račvu 60 kablovskih regala_300x0.75mm Poklopci za Račvu 60 kablovskih regala_400x0.75mm Poklopci za Račvu 60 kablovskih regala_500x0.75mm Poklopci za Račvu 60 kablovskih regala_600x0.75mm Poklopci za Račvu kablovskih regala 60_0.9mm 1 Poklopci za Račvu 60 kablovskih regala_100x0.9mm Poklopci za Račvu 60 kablovskih regala_150x0.9mm Poklopci za Račvu 60 kablovskih regala_200x0.9mm Poklopci za Račvu 60 kablovskih regala_300x0.9mm Poklopci za Račvu 60 kablovskih regala_400x0.9mm Poklopci za Račvu 60 kablovskih regala_500x0.9mm Poklopci za Račvu 60 kablovskih regala_600x0.9mm Poklopci za Račvu kablovskih regala 60_1.5mm 1 Poklopci za Račvu 60 kablovskih regala_100x1.5mm Poklopci za Račvu 60 kablovskih regala_150x1.5mm Poklopci za Račvu 60 kablovskih regala_200x1.5mm Poklopci za Račvu 60 kablovskih regala_300x1.5mm Poklopci za Račvu 60 kablovskih regala_400x1.5mm Poklopci za Račvu 60 kablovskih regala_500x1.5mm Poklopci za Račvu 60 kablovskih regala_600x1.5mm Poklopci se izradjuju u visini od 12 mm i širine kablovskog regala, uvećane za dvije dimenzije debljine lima. Njihovo uklapanje se predviđa preklopom, bez dodatnog materijala za spajanje. 43
45 Ljestvičasti kablovski regali Visoka nosivost i dobra ventilacija sistema ljestvičastih nosača kablova predstavljaju značajnu prednost, naročito kod instalacija energetskih kablova i provodnika. Sistemi ljestvičastih nosača kablova su univerzalno primjenljivi i nude mnogobrojne montažne prednosti zahvaljujući kontinuiranim perforacijama stranica i prečki. Dijagram opterećenja za ljestvičasti kablovski regal 44
46 Sistemi ljestvičastih nosača kablova se isporučuju preklopljeni i na taj način nude mogućnost uštede na prostoru prilikom transporta i skladištenja. Sistemi ljestvičastih nosača kablova isporučuju se u dužini od 2.5 m, u svim uobičajenim širinama od 200 do 600 mm i visinama bočnih stranica od 45 preko 60 do 110 mm. Kablovski regal - Ljestvičasti 1 Kablovski regal Ljestvičasti _60x2500x200mm Kablovski regal Ljestvičasti _60x2500x300mm Kablovski regal Ljestvičasti _60x2500x400mm Kablovski regal Ljestvičasti _60x2500x500mm Kablovski regal Ljestvičasti _60x2500x600mm Primjer spajanja ljestvičastog regala 45
47 Spojnice ljestvičastih kablovskih regala Krivina 90 ljestvičastih kablovskih regala Krivina 90 ljestvičastih kablovskih regala_60x200mm Krivina 90 ljestvičastih kablovskih regala_60x300mm Krivina 90 ljestvičastih kablovskih regala_60x400mm Krivina 90 ljestvičastih kablovskih regala_60x500mm Krivina 90 ljestvičastih kablovskih regala_60x600mm Račva spojnica ljestvičastih kablovskih regala Račva spojnica ljestvičastih kablovskih regala_60x200mm Račva spojnica ljestvičastih kablovskih regala_60x300mm Račva spojnica ljestvičastih kablovskih regala_60x400mm Račva spojnica ljestvičastih kablovskih regala_60x500mm Račva spojnica ljestvičastih kablovskih regala_60x600mm T - Račva ljestvičastih kablovskih regala T - Račva spojnica ljestvičastih kablovskih regala_60x200mm T - Račva spojnica ljestvičastih kablovskih regala_60x300mm T - Račva spojnica ljestvičastih kablovskih regala_60x400mm T - Račva spojnica ljestvičastih kablovskih regala_60x500mm T - Račva spojnica ljestvičastih kablovskih regala_60x600mm
48 Ravna spojnica 60 ljestvičastih kablovskih regala Naziv artikla Ravna spojnica 60 ljestvičastih kablovskih regala_1.5mm Šifra artikla Ugaona spojnica 60 ljestvičastih kablovskih regala Naziv artikla Ugaona spojnica 60 ljestvičastih kablovskih regala_1.5mm Šifra artikla Zglobna spojnica 60 ljestvičastih kablovskih regala Naziv artikla Zglobna spojnica 60 ljestvičastih kablovskih regala_1.5mm Šifra artikla
49 Zidni nosač za pričvršćivanje ljestvice Naziv artikla Zidni nosač za pričvršćivanje ljestvice_75x30x5mm Šifra artikla C profili kablovskih regala Profilna sina 35x18 Naziv artikla Šifra artikla Profilna sina 35x18x2000mm Profilna šina 30x15 1 Profilna šina 30x15x200mm Profilna šina 30x15x300mm Profilna šina 30x15x400mm Profilna šina 30x15x500mm Profilna šina 30x15x600mm Profilna šina 30x15x700mm Profilna šina 30x15x800mm
50 Pričvrsni sistemi Torban vijak sa kombinovanom navrtkom Tip Navoj L d D (mm) (mm) (mm) FRSB 6x12 M6x FRSB 6x15 M6x FRSB 6x20 M6x FRSB 6x30 M6x Torban vijak sa kombinovanom navrtkom Tip Navoj L d D (mm) (mm) (mm) FRS 8x16 M8x FRS 8x20 M8x FRS 8x25 M8x FRS 8x35 M8x FRS 10x20 M10x FRS 10x25 M10x FRS 10x30 M10x FRS 12x25 M12x FRS 12x30 M12x Udarni anker vijak D L Tip Navoj (mm) (mm) FZEA II 10X40 M FZEA II 12X40 M FZEA II 14X40 M Podloška Tip d D h (mm) (mm) (mm) 966 M M M M

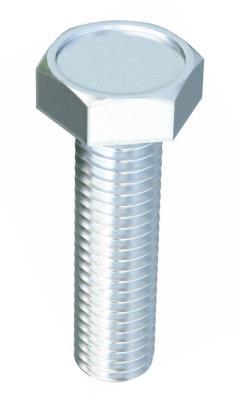

51 Vijak sa šestouglom glavom sa navrtkom i podloškom Tip Navoj L d SW (mm) (mm) (mm) SKS 6x12 M6x SKS 6x20 M6x SKS 6x30 M6x SKS 8x16 M8x SKS 8x20 M8x SKS 8x30 M8x SKS 12x30 M12x SKS 12x40 M12x SKS 12x60 M12x SKS 10x25 M10x SKS 10x30 M10x SKS 10x40 M10x SKS 10x60 M10x SKS 10x80 M10x SKS 10x90 M10x SKS 10x120 M10x SKS 12x80 M12x SKS 12x100 M12x SKS 12x110 M12x SKS 12x130 M12x Vijak sa kombinovanom navrtkom Tip Navoj L d SW (mm) (mm) (mm) 342 M8x20 M8x M8x25 M8x M8x30 M8x M10x20 M10x M10x30 M10x M10x40 M10x M10x50 M10x M10x60 M10x M12x30 M12x M12x40 M12x M12x50 M12x
