1 BENEFICIAR: C.N.A.D.N.R.-S.A. - D.R.D.P. BUCUREŞTI POD PE D.N. 1 Km PESTE VALEA ORĂŢII LA POSADA Contract nr.: 17/447/ Faza: Expertiză Tehnică Data: Aprilie 2015 PROIECTANT: SC TRANSPROIECT 2001 S.A. Bdul.Dinicu Golescu, nr.38, etaj 6, cam 33 b,sector 1 Bucuresti, capital social RON CUI: R , Nr. Inreg. Registrul Comertului: J40/7571/2001 Tel/Fax ; transproiect@yahoo.com

2 Denumirea documentaţiei VIADUCT PE D.N.1 KM PESTE VALEA ORAŢII LA POSADA Beneficiar: D.R.D.P. BUCUREŞTI Contract nr.: 17/447/ Faza de proiectare: Expertiză Tehnică Anul: 2015 LISTA DE SEMNĂTURI Director General Ing. Popescu Nicolae Şef proiect Ing. Avram Nicoleta Expert tehnic atestat Ing. Baroncea Ion

3 Denumirea documentaţiei VIADUCT PE D.N.1 KM PESTE VALEA ORAŢII LA POSADA Beneficiar: D.R.D.P. BUCUREŞTI Contract nr.: 17/447/ Faza de proiectare: Expertiză Tehnică Anul: 2015 BORDEROU A. Piese scrise 1. Listă de semnături 2. Borderou 3. Raport de expertiză tehnică 4. Fişa de constatare a stării tehnice 5. Aspecte fotorelevante B. Piese desenate 1. Plan de amplasament 2. Plan de situaţie 3. Releveu pod Intocmit, Ing. Baroncea Ion

4 RAPORT DE EXPERTIZĂ TEHNICĂ CAPITOLUL 1. GENERALITAŢI 1.1. Denumirea lucrării: Expertiză tehnică la obiectivul: Viaduct pe DN1 km peste valea Oraţiilor la Posada 1.2. Elaborator: S.C. IPTANA S.A Autoritatea contractantă: S.C. TRANSPROIECT-2001 S.A Amplasament: Drumul Naţional 1 Bucureşti-Ploieşti km peste valea Oraţiilor la Posada 1.5. Faza de proiectare: Expertiză Tehnică 1.6. Expertiza tehnică se întocmeşte pe baza următoarelor elemente şi documente: - Documentaţia de execuţie a bolţii iniţiale din Buletinul Societatea Politehnică 1931/26 Documentaţia de execuţie a dublării bolţii în anul Releveul viaductului efectuat pe teren cu ocazia vizionării lucrărilor. - Fotografii ale viaductului - Observaţii şi inspecţii pe teren - Observaţii şi inspecţii pe teren pentru stabilirea stării tehnice a unui pod, indicativ AND Manual pentru identificarea defectelor aparente la podurile rutiere şi indicarea metodelor de remediere, indicativ AND Normativ de proiectare pentru lucrările de reparaţii şi consolidare ale podurilor rutiere indicativ NP Pag. 1 din 12

5 CAPITOLUL 2. SITUAŢIA EXISTENTĂ Drumul naţional D.N.1 Bucureşti Ploieşti Braşov, drum naţional european E60, traveresează munţii Carpaţii Meridionali făcând legătura între sudul ţării şi Transilvania. Acest drum traversează valea Oraţiilor din zona localităţii Posada printr-un viaduct din beton armat în lungime totală de 96,50 m. Viaductul a fost construit în anul 1925, fiind proiectat pentru o parte carosabilă de 5,00 m pentru suprastructură s-a adoptat soluţia de boltă dublu încastrată cu platelaj din beton armat cu longeroane şi stâlpi de susţinere a tablierului din beton armat. Viaductul a fost proiectat pentru încărcare a cu compresor şi oameni, încărcare aprobată de prevederile din normele interne pentru clasa I de încărcare. Lăţimea părţii carosabile de 5,00 m cu restricţionarea traficului pe o singură bandă de circulaţie, cu circulaţia semnalizată pe un singur sens a impus lărgirea viaductului pentru două benzi de circulaţie. Lărgirea viaductului s-a realizat prin execuţia unui viaduct cu aceeaşi structură boltă dublu încastrată cu lăţimea de 3,50 m, în aval de viaductul existent. Atât bolta viaductului iniţial cât şi bolta noului viaduct din aval au deschiderea la naştere de 64,80m, săgeata la cheie fiind aceeaşi, iar cele două tabliere ale viaductelor sunt racordate cu plăci din beton armat articulate. Lăţimea noii bolţi de 3,50 m şi grosimea variabilă de la 1,00 m la cheie şi 1,70 m la naşteri. Tablierul bolţii vechi este alcătuit din patru grinzi, iar tablierul bolţii executate in 1978 este alcătuit din două grinzi, care reazemă pe bolti prin intermediul unor pereţi şi se continuă peste pereţii de capăt cu câte o deschidere de câte 9,00 m. Culeele de capăt au elevaţia din beton armat şi fundaţia din beton simplu în stratele de sinaia Tablierele celor două structuri sunt racordate cu plăci din beton armat, articulate, astfel încât partea carosabilă pe viaductul actual are 9,60 m lăţime iar trotuarele pietonale au lăţimile de 1,40 m (trotuarul aval) şi 1,70 m 1,40 m (trotuarul amonte). Podul iniţial executat în 1925 a fost dimensionat după încărcările date de convoiul german (încărcare cu compresor şi oameni) încărcare apropiată de prevederile din normele interne pentru clasa I de încărcare. Podul din etapa a-ii-a şi structura nouă rezultată prin construcţia celei de a doua bolţi au fost dimensionată la solocitările produse de convoaiele clasei E de încărcare. Pag. 2 din 12

6 Pentru determinarea cotei de fundare a blocurilor de fundaţie şi natura terenului de fundare a fost executată o perforare prin culeea Braşov utilizând un aparat de foraj IF-120 care funcţionează cu circuit de apă şi cap carotier prevăzut cu coroană cu diamante având diametre cuprinse între 46 şi 76 mm. Blocul de fundare întâlnit la adâncimea de 6,66 m este executat din beton armat în stare bună până la adâncimea de 9,40 m şi degradat pe adâncimea cuprinsă între 9,40 şi 13,50 m. Pe această zonă s-a constatat că circuitul de apă se pierde complet iar recuperajul de material carotat este mai scăzut (cca. 4%). Cota de fundare este la 13,16 m adâncime. Forajul a fost oprit la 14,26 m adâncime zona străbătută între 13,16 m şi 14,26 m este alcătuită din blocuri mari de calcar (straturi de sinaia). Conform prevederilor SREN /NA Proiectarea structurilor pentru rezistenţa la cutremur Partea 2: Poduri ANEXA NAŢIONALĂ Viaductul Orăţiilor se încadrează în clasa III. Poduri de cale ferată sau şosea amplasate pe căi de comunicaţie vitale imediat după producerea evenimentului seismic de calcul. Este amplasat în zona I de teren (Z1) conform Tabel 3.1 (RO) din SREN /NA cu o perioadă de control Tc = 0,7 s şi o valoare de vârf de referinţă a acceleraţiei terenului ag = 0,24 g pentru acţiuni seismice T NCR 100 ani (TNCR = perioada de revenire de referinţă a mişcării seismice de referinţă pentru condiţia de noncolaps (siguranţa vieţii). CAPITOLUL 3. ÎNCERCĂRI NEDISTRUCTIVE Pentru verificarea calităţii betonului din cele două structuri au fost efectuate încercări nedistructive cu sclerometrul PREQ DIGISCHMIDT (4.1, , ND 3701) asupra stâlpilor din bolta veche şi din cea nouă şi au rezultat următoarele: - adâncimea de carbonatare 3 mm la ambele bolţi - valoarea caracteristică a rezistenţei la compresiune a betonului pe cilindri f ck are valori cuprinse între 17,3 N/mm 2 şi 21,8 N/mm 2 stâlpii bolţii vechi ceea ce înseamnă beton de clase de rezistenţă cuprinse între 16/20 şi 20/25 şi între 27,9 N/mm 2 şi 28,6 N/mm 2 stâlpii bolţii noi, ceea ce înseamnă beton de clase de rezistenţă cuprinse între 20/25 şi 25/30. Pag. 3 din 12

7 Pag. 4 din 12

8 Pag. 5 din 12

9 CAPITOLUL 4. STUDII TOPOGRAFICE Ridicările topografice s-au efectuat pe baza unei reţele geodezice de sprijin, materializate prin borne de beton şi picheţi metalici. Reţeaua geodezică de sprijin a fost determinată prin tehnologia GPS. Pentru efectuarea măsurătorilor GPS s-au folosit receptoare GPS Leika RTK Precizia planimetrică obţinută pentru reţeaua de sprijin este de ± 3 cm încadrându-se în toleranţele pentru acest tip de lucrări. După determinarea punctelor de reţea s-au efectuat ridicările topografice propriuzise. Pentru toate punctele staţionate s-au întocmit descrieri topografice conform normelor în vigoare. Pentru o redare cât mai fidelă a configuraţiei terenului s-au ridicat toate detaliile planimetrice şi altimetrice: parte carosabilă, trotuare, cămine de vizitare cu specificarea naturii lor, împrejmuiri, stâlpi, indicatoare, etc. Prelucrarea datelor culese în teren s-a realizat folosind softurile din dotare: SdrMap şi AutoCAD. În final a rezultat un plan topografic ce cuprinde toate detaliile planimetrice. Detaliile planimetrice liniare au fost reprezentate prin unirea punctelor cu acelaşi cod, înscrise în layere individualizate, cu atribute de mărime şi culoare specifice fiecărui tip. Detaliile planimetrice punctiforme au fost reprezentate prin semne convenţionale conform Atlasalui, înscrise de asemenea în layere specifice cu dimensiuni şi culori care să permită o cât mai facilă citire a planului. CAPITOLUL 5. STAREA TEHNICĂ A VIADUCTULUI Pentru stabilirea stării tehnice actuale a viaductului au fost efectuate observaţii la lucrare privind defectele şi degradările existente, utilizând INSTRUCŢIUNILE TEHNICE PRIVIND STABILIREA STĂRII TEHNICE A UNUI POD indicativ AND aprobat cu ordinul nr. 19 din 17 ianuarie 2002 al Directorului General al A.N.D. În conformitate cu aceste instrucţiuni şi ţinând cont de prevederile MANUALULUI PRIVIND IDENTIFICAREA DEFECTELOR ŞI DEGRADĂRILOR APARENTE LA PODURILE ŞI PASAJELE RUTIERE ŞI INDICAREA METODELOR DE Pag. 6 din 12

10 REMEDIERE indicativ AND , s-a procedat la identificarea degradărilor aparente la elementele de construcţie ale podului, corespunzător următorilor parametrii de calitate şi funcţionalitate. A) Parametrii indicatori de calitate ai stării tehnice (C i ): - la elementele principale de rezistenţă ale suprastructurii (C 1 ); - la elementele de rezistenţă care susţin calea podului (C 2 ); - la elementele infrastructurii, aparate de reazem, dispozitive de protecţie la acţiuni seismice, sferturi de con (C 3 ); - rampe de acces (C 4 ); - la calea podului şi elementele aferente (C 5 ). B) Parametrii ce caracterizează gradul de funcţionalitate (F i ): - condiţiile de desfăşurare a traficului pe pod (F 1 ); - clasa de încărcare a podului (F 2 ); - vechimea podului (F 3 ); - calitatea execuţiei şi respectarea prevederilor proiectului (F 4 ); - calitatea lucrărilor de întreţinere (F 5 ). Clasificarea defectelor şi degradărilor identificate s-a făcut în conformitate cu prevederile instrucţiunilor din manualul sus menţionat. A) Parametrii indicatori de calitate ai stării tehnice (C i ): C 1.. Elementele principale de rezistenţă ale suprastructurii Cele două bolţi prezintă: - degradări la intrados cu zone de beton exfoliat şi armături fără strat de beton de acoperire şi corodate. - defecte de suprafaţă ale betonului, imperfecţiuni geometrice, aspect prăfuit, aspect macroporos - Infiltraţii şi eflorescenţe C 2.. Elementele de rezistenţă care sustin calea podului - longeronii (grinzile longitudinale ale tablierului) - antretoaze - plăcile dintre longeroni şi antretoaze - consolele trotuarelor Aceste elemente prezintă următoarele defecte şi degradări: Pag. 7 din 12

11 - beton cu aspect friabil - infiltraţii şi eflorescenţe - consolele de trotuar sunt puternic degradate - pereţii de susţinere a tablierului pe bolţi prezintă degradări ale betonului, armătură fără strat de beton de acoperire, corodată C 3 Elementele infrastructurii, aparate de reazem, dispozitive de protecţie la acţiuni seismice, sferturi de con Culeele ambelor bolţi prezintă zone cu beton segregat şi degradat mai ales în zona naşterii bolţilor. Culeea Braşov a viaductului pe sensul de circulaţie Bucureşti Braşov are zidurile întoarse puternic degradate cu armături aparente şi corodate. Perforarea executată prin culeea Braşov a evidenţiat un beton degradat în care circuitul de apă se pierde în totalitate. Sferturile de con sunt degradate. C 4 Albia, apărări de mal, rampe de acces, instalatii pozate sau suspendate pe pod Valea Oraţii este puternic împădurită, iar în aval de pod este un prag de fund (o cascadă) în stare bună de funcţionare. În amonte de viaduct, paralel cu culeea Braşov pe taluz este o rigolă de scurgere a apelor (în trepte) care a avut şi un parapet metalic. Rigola este colmatată total în treimea inferioară, iar parapetul metalic a fost tăiat. Rampele de acces prezintă denivelări, tasări pe unele porţiuni iar îmbrăcămintea asfaltică are numeroase fisuri. C 5 Calea podului şi elementele aferente (guri scurgere, trotuare, parapete, rosturi) - calea pe pod prezintă văluriri, fisuri, crăpături şi zone în care s-a adăugat mixtură bituminoasă pentru eliminarea unor denivelări. - dispozitivele de acoperire a rosturilor de dilataţie sunt degradate, blocate şi nu îşi îndeplinesc rolul de protecţie permiţând scurgerea apelor prin rosturi. - bordurile înalte din beton armat (de protecţie) sunt puternic degradate pe unele porţiuni fiind distruse - parapetul pietonal are zone extinse cu lisa superioară şi zăbreluţe rupte Pag. 8 din 12

12 - gurile de scurgere sunt colmatate şi nu sunt prevăzute cu tuburi prelungitoare pentru scurgerea apelor. B) Parametrii ce caracterizează gradul de funcţionalitate (F i ): F 1 Condiţiile de desfăşurare a traficului pe viaduct Viaductul are o lungime de 96,50 m, o latime a părţii carosabile de 9,50 m (încadrată de două trotuare de 1,45 m, respectiv 1,70 m) şi este amplasat pe un drum naţional european cu două benzi de circulaţie încadrat în clasa tehnică I în conformitate cu Normele tehnice privind proiectarea, construirea şi modernizarea drumurilor aprobate de Ministerul Transporturilor cu ordinul 45/ Lăţimea părţii carosabile pe pod corespunde cu lăţimea părţii carosabile pe drum cu spaţii de siguranţă. F 2 Clasa de încărcare a viaductului Viaductul este dimensionat pentru solicitările corespunzătoare clasei E de încărcare şi este amplasat pe un drum naţional european de clasă tehnică I. F 3 Durata de exploatare a viaductului care a trecut de la construcţie sau de la ultima reparaţie capitală Bolta iniţială a fost construită în anul 1925, iar bolta nouă (pentru lărgirea părţii carosabile) a fost construită în anul 1978 ocazie cu care s-a realizat şi lucrări de consolidare a bolţii existente, structura este din beton armat turnat monolit. Se consideră durata de exploatare de la lărgirea viaductului. F 4 Calitatea execuţiei şi respectarea la execuţie a prevederilor proiectului, neasigurarea condiţiilor de efectuare a lucrărilor de întreţinere şi reparaţii, condiţii de exploatare necorespunzătoare. Viaductul nu este prevăzut cu dispozitive de întreţinere, accesul la elementele acestuia pentru inspecţii întreţinere şi reparaţii nu este posibil; se constată straturi suplimentare a îmbrăcăminţii pe partea carosabilă. F 5 Calitatea lucrărilor de întreţinere curentă Se apreciază lucrările de întreţinere curentă sunt realizate în proporţie de sub 50%. Indicele de calitate a stării tehnice a viaductului este alcătuit din: C = ΣC i = C 1 + C 2 + C 3 + C 4 + C 5 = 10 Indicele de calitate al principalelor caracteristici funcţionale este alcatuit din: F = ΣF i = F 1 + F 2 + F 3 + F 4 + F 5 = 30 Pag. 9 din 12

13 Starea tehnică generală este exprimată prin indicele de stare tehnică I St : I ST = ΣC i + ΣF i = = 40 Conform art. 21 din Instrucţiunile tehnice pentru stabilirea stării tehnice a unui pod indicativ AND la un indice al stării tehnice I ST = 40, viaductul se incadrează în clasa IV a stării tehnice - STARE NESATISFACĂTOARE - elementele constructive sunt intr-o stare avansata de degradare - fiind necesare lucrări de reparaţii, reabilitare, consolidare, înlocuirea unor elemente. CAPITOLUL 6. LUCRĂRI NECESARE Pentru aducerea viaductului la parametrii normali de exploatare, care să asigure circulaţia vehicolelor şi pietonilor în condiţii de siguranţă sunt necesare următoarele lucrări: - Lucrări la infrastructura viaductului: Consolidarea fundaţiilor culeelor prin executarea unor foraje şi injecţii cu mortare binare de ciment-nisip Repararea elevaţiilor culeelor cu betoane speciale Refacerea consolelor de trotuar ale zidurilor întoarse Cămăşuirea pereţilor de susţinere a tablierelor pe bolţi - Lucrări la suprastructura viaductului Refacerea stratului de beton de acoperire a armăturilor bolţilor care presupune: decaparea stratului de beton de acoperire degradat al armăturilor, prelucrarea suprafeţei armăturilor, refacerea stratului de beton de acoperire a armăturilor cu mortare speciale şi protecţia lor cu vopsele speciale. Acolo unde în procesul de prelucrare a suprafeţei armăturilor, acestea se rup, vor fi suplimentate cu armături adăugate. Refacerea integrală a căii pe viaduct care presupune: Decaparea îmbrăcăminţii existente demolarea bordurilor înalte decaparea umpluturii la trotuarele pietonale demontarea parapetelor pietonale Pag. 10 din 12

14 demolarea consolelor de trotuar prelucrarea suprafeţei betonului pe zonele demolate Refacerea consolelor de trotuar Aşternerea unei hidrolaţii performante Execuţia unei îmbrăcăminţi asfaltice care să asigure aceleaşi condiţii ca şi structura rutieră a drumului. Execuţia umpluturii pe trotuarele pietonale Montarea parapetelor metalice pietonale Montarea unor parapete de siguranţă de tip H4b, conform Normativ pentru sisteme de protecţie pentru siguranţa circulaţiei pe drumuri, poduri şi autostrăzi indicativ AND 593/2012. Montare dispozitive performante de acoperire a rosturilor de dilataţie Montare guri de scurgere prevăzute cu tuburi de prelungire Execuţia marcajelor şi montarea indicatoarelor de semnalizare NOTĂ Lucrările de refacere integrală a căii pe pod se vor executa sub circulaţie pe jumătate de cale. Refacerea sferturilor de con şi completarea taluzurilor din zona viaductului Refacerea sistemului rutier pe rampele de acces în zonă de 25,00 m de la capătul zidurilor întoarse ale culeelor Curăţarea albiei văii sub viaduct pe o zonă de 25,00 m amonte de viaduct şi până la pragul de fund din aval. Refacerea rigolei de pe sfertul de con din partea dreaptă Braşov, amenajarea camerei de cădere şi montarea parapetului Montarea parapetelor la scările de pe taluzurile de acces pe viaduct Pe timpul execuţiei lucrărilor circulaţia rutieră se va face pe o bandă de circulaţie în ambele sensuri respectând măsurile de semnalizare a circulaţiei. Pag. 11 din 12

15 CAPITOLUL 7. CONCLUZII Se consideră că lucrările necesare propuse, vor asigura prelungirea duratei de viaţă a viaductului şi îmbunătăţirea siguranţei şi funcţionalităţii în exploatare. Prezenta expertiză tehnică precum şi stabilirea stării tehnice actuale a viaductului sunt valabile 2 ani, în condiţiile în care nu se produce niciunul din următoarele evenimente: - cutremur cu gradul de intensitate mai mare de 7 0 pe scara MSK - inundaţii puternice - accidente prin lovirea elementelor constructive - transporturi excepţionale (cu masa totală sau pe axă) mai mari decât cele autorizate - alunecări de teren - defecte suplimentare faţă de cele din prezenta expertiză tehnică EXPERT TEHNIC ATESTAT M.L.P.A.T. Ing. Ion Baroncea Pag. 12 din 12

16 FIŞA DE CONSTATARE A STĂRII TEHNICE I. DATE DE IDENTIFICARE A LUCRĂRII 1. Tipul lucrării de artă (pod, pasaj, viaduct)... Viaduct 2. Obstacolul traversat... Valea Orăţilor 3. Localitatea cea mai apropiată Posada 4. Categoria, numărul drumului pe care este amplasat (DN, DJ,DC). D.N.1 (E60) Poziţia kilometrică Km Anul construcţiei, anii consolidarilor sau reabilitărilor... Constr. 1925; Reab Tipul podului: după schema statică... Boltă dupa structura de rezistenta... Bolţi dublu încastrate după modul de execuţie... Monolit oblicitate Materialul din care este alcătuit(beton armat, beton precomprimat, metalic, mixt, lemn): Infrastructura: Culei Fundatii... Elevaţii... Normal Beton simplu Beton armat Pile Fundaţii... Elevaţii... Suprastructura: Elementele principale de rezistenta... Elementele de rezistenta care susţin calea Lungimea totala a podului... Numărul de deschideri şi lungimea lor Lăţimea podului (parte carosabilă + trotuare)... Numărul de grinzi în secţiune transversală Beton armat Beton armat 96,50 m 1 x 64,80 m 1,45 + 9,50 + 1,70 2 bolţi 10. Aparate de reazem (tip, materialul din care sunt alcătuite)... Metalice 11. Tip infrastructuri... Monolite 12. Tip fundaţii... Directe 13. Tipul îmbrăcăminţi pe pod... Beton asfaltic 14. Dispozitive de acoperire a rosturilor de dilataţie... poziţie... Neopren armat 15. Parapete pietonale... Metalice 16. Parapete de siguranţă a circulaţiei... Borduri înalte beton armat 17. Racordări cu terasamentele... Sferturi de con 18. Apărări de mal... - Pod pe D.N.1 km /A.M. Pagina 1 din 9 Fişa de constatare

17 II. NOTAREA DEFECTELOR CONSTATATE ÎN TEREN Nr. Notare defecte crt. Limite de Denumirea defectului Poz. depunctare C1 C2 C3 C4 C5 Obs. catalog (*) (*) (*) (*) (*) Absenta unor elemente structurale (antretoaze, rigidizari, contravantuiri etc.) din fazele de executie sau exploatare. 7-8 pentru C1 5-6 pentru C Alinierea in plan rampa-pod necorespunzatoare, latime insuficienta a rambleului, acces dificil pe trotuarul podului. Amplasarea incorecta a gratarelor gurilor de scurgere, lipsa acestora si/sau a tuburilor de prelungire, guri de scurgere infundate Poduri din b.a. 6-7 Poduri din b.p. sau metalice 5 4. Aparate de reazem inglobate in praf si murdarie, nefunctionarea corespunzatoare a acestora Aripi sau sferturi de con afuiate (cazul aripilor din beton). Aripi deplasate fata de pozitia initiala, pierderea formei sferturilor de con Armaturi fara strat de acoperire Beton cu aspect friabil si/sau zone din beton exfoliat. 8. Beton degradat prin carbonatare, aparitia de stalactite si/sau draperii. 6-Beton simplu 8- Beton armat + beton precomprimat. 7- Beton simplu 8- Beton armat + b.p Beton degradat prin coroziune cu reducerea sectiunii elementului. Bolti cu degradari avansate (crapaturi pe zone mari, aparitia de striviri). Calea pe pod sau pe trotuare este degradata (suprafata cu ciupituri, poroasa, incretita) Supraf. locale 3- Supraf.>3 mp Coroziunea armaturii, pete de rugina si/sau fisuri sau crapaturi orientate pe directia acesteia. Coroziunea avansata a stalpului metalic al parapetului in zona de contact cu betonul, fixarea necorespunzatoare a parapetului de siguranta si/sau numar insuficient de suruburi de inadire. 6- Beton armat 8-Beton prec. 14. Coroziunea fisuranta sub tensiune Coroziunea metalului in puncte, de profunzime si/sau intre piese Cumularea la un element al structurii a mai multor degradari (coroziune, crapaturi, striviri etc.) Defecte de suprafata ale fetei vazute (culoare neuniforma, pete negre, impuritati, pete de rugina, aspect prafuit, imperfectiuni geometrice, aspect macroporos, agregate la suprafata). 18. Deformatii locale ale pieselor datorita coroziunii Pentru C1 si C2 2- Pentru C Deformatii mari (sageti) ale suprastructurii Degradarea (betonului si/sau coroziunea armaturii) parapetului, dislocarea stalpului de prindere a parapetului, lipsa rostului in parapet Degradarea sau dislocarea bordurilor. 2-3 Lipsa sau distrugerea placilor de acoperire a golurilor 4-5 din trotuare. 5 Pod pe D.N.1 km /A.M. Pagina 2 din 9 Fişa de constatare

18 22. Degradari ale malurilor si modificari de albie: - ruperea malurilor, modificarea in plan a traseului cursului apei; - depuneri de material solid, prezenta unor obstacole Degradarea (subspalarea, deformarea) sau distrugerea partiala sau totala a lucrarilor de: - aparare; - dirijare; - praguri Denivelari ale caii pe pod: - valuriri, refulari, fagase; - praguri, gropi. Deplasari ale infrastructurii fata de pozitia initiala (tasari, rotiri, deplasari, lunecari etc.) produse in majoritatea cazurilor de afuieri. Deplasari relative ale elementelor structurale (placile de beton fata de elemente metalice, la structurile mixte) Suprastr. static det Suprastr. static nedet Deplasari sau sageti permanente mari, vizibile, ale tablierului. 28. Detasarea timpanului de bolta pe anumite zone Deteriorarea aparatelor de reazem din neopren fretat Ruperea tachetilor, distrugerea placilor de plumb sau metalice 30. Dezaxari ale coloanelor fata de elevatiile realizate din stalpi in continuarea coloanelor Masca chesonului nedemolata Distrugerea consolei trotuarului Distrugerea suprastructurii (elemente rupte) Pentru C1 8-9 Pentru C Dislocarea unei margini din bancheta cuzinetilor Amenajarea necorespunzatoare a acesteia. Elemente gresit pozitionate in structura, deplasari ale imbinarilor sau strangeri insuficiente ale mijloacelor de prindere. Eroziunea betonului, prezenta unor zone pe suprafata elementului in care agregatele nu sunt inglobate in pasta de ciment. Fisuri din contractie (neorientate, scurte, superficiale), faiantarea betonului. Fisurile se refera numai la beton nu si la mortar sau tencuiala pentru C1 si C2 cu supraf. < de 1 m 2 si pentru C3 5-6 pentru supraf. > 1 m 2 la C1 si C2 Pentru suprafete: < 1 m >1 m Fisuri si/sau crapaturi ale betonului: >1 mm 10 - longitudinale: > 0.2 mm 8-9 < 0.2 mm transversale: > 0.2 mm 8-9 < 0.2 mm inclinate : > 0.2 mm 8-9 < 0.2 mm fisuri transversale sau longitudinale precum si intre timpane si zidul intors la podurile boltite Fisuri sau crapaturi in imbracaminte (asfaltica sau din beton de ciment), faiantarea sau exfolierea acesteia. Fisuri si/sau crapaturi la intradosul podurilor boltite din zidarie. Fisuri, ruperi ale elementelor structurale si/sau ale elementelor de prindere (nituri, suruburi, conectori, sudura). 4-6 fara deplasari 7-8 cu deplasari Pentru suprafete: < 1 m 2 3 >1 m fara deplasari 7-8 cu deplasari < 20% % - 50% 7-8 > 50% si sudura Pod pe D.N.1 km /A.M. Pagina 3 din 9 Fişa de constatare

19 41. Flambajul barelor sau voalarea tolelor Parapet cu geometrie generala necorespunzatoare in plan vertical si/sau orizontal, sistem de protectie degradat (matuit, puncte de rugina, exfolieri etc.). Inclinarea pendulilor, neconcordanta cu temperatura ambianta. 44. Infiltratii, eflorescente. 45. Infiltratii vizibile la intrados, pete umede, eflorescente, stalactite la podurile boltite din zidarie. 2-3 numai daca nu exista deformatii ale structurii de rezistenta 5-7 Pentru suprafete: < 5 m >5 m 2 7 Pentru suprafete: < 5 m >5 m Neasigurarea pantei de scurgere a apelor pe pod Lipsa lucrarilor de aparare maluri si/sau pentru dirijare a apelor sau necorelarea acestora cu ale unor constructii din apropierea podului (poduri CF, canale etc.) Lipsa sau degradarea parapetului de siguranta si/sau a unor elemente din parapetul podului. Lipsa protectiei anticorozive sau degradarea celei existente (culoarea neuniforma, matuiri, exfolieri, pete de rugina, scurgeri de oxizi de fier pe suprafata elementului). Lipsa sau degradarea dispozitivului de acoperire a rostului, a dispozitivelor de colectare si evacuare a apei, a elementelor de etansare, infiltratii in zona rostului. Lipsa sau degradarea etansarii dintre imbracaminte si celelalte elemente ale caii (borduri, guri de scurgere, parapete, rosturi etc.) prezenta apei sau a altor materiale in golurile de sub trotuar. Lipsa sau iesirea din functiune a dispozitivelor de protectie la actiuni seismice. Lipsa sau degradarea lucrarilor de protectie a taluzurilor, scarilor de acces, casiurilor, santurilor pereate de la piciorul taluzurilor, racordare defectuoasa casiu cu bordura de pe culee. Modificarea exagerata a formei si proprietatilor fizicomecanice ale betonului. Modificari ale regimului hidraulic, coborarea etiajului in zona podului, adancirea talvegului. Δh = adâncire talveg 4-6 (Pentru lipsa) 8 Daca exista tendinta de rupere a malurilor 4-6 (Pentru degradari) 7 (Pentru lipsa) (Pentru degradari) 7-8 (Pentru lipsa) (Pentru degradari) 6 (Pentru lipsa) Pentru iesire din functiune si lipsa pentru zonele D,E 7 Pentru lipsa zonele A,B,C 3-4 Pentru degradari 5 Pentru lipsa sau racordare defectuoasa pentru Δh < 1 m la fundatii directe si Δh 2 la fundatii indirecte 6-7 pentru Δh = 1 2 m la fundatii directe si Δh =2 4 m la fundatii indirecte 8-9 pentru Δh > 2 m la fundatii directe si Δh > 4 la fundatii indirecte 56. Neetanseitati intre elementele structurii sau intre piese ale elementelor structurale Neprotejarea ancorajelor fascicolelor la elementele precomprimate. Infiltratii de-a lungul armaturii pretensionate Fara deplasari Pozitia incorecta a elementelor componente ale 7-8 Cu deplasari ale aparatelor de reazem. suprastructurii 59. Prezenta vegetatiei pe elementele infrastructurii Prezenta vegetatiei pe elementele suprastructurii Zonare conf. Norm. P100/ 92 Pod pe D.N.1 km /A.M. Pagina 4 din 9 Fişa de constatare

20 Rampe de acces degradate: - denivelari si degradari ale caii; - tasari mari ale terasamentelor, alunecari laterale. Reducerea pronuntata a sectiunii elementelor datorita coroziunii metalului (peste 10 %). Rosturi decolmatate (in cazul imbracamintilor din pavele sau din beton de ciment) uzura pavelelor (rotunjire, slefuire) sau a imbracamintii din beton de ciment. 64. Rosturi de zidarie spalate de infiltratii pentru C2 10 pentru C pentru C3 6 pentru C Dispozitive de acoperire a rosturilor de dilatatie grav deteriorate, blocarea deplasarii din zona rostului. Dispozitive de acoperire a rosturilor necorespunzatoare, cu elemente de fixare slabite, denivelate in plan orizontal si/sau vertical. 67. Segregarea betonului, cuiburi de pietris, caverne Solidarizari necorespunzatoare intre elementele prefabricate (infiltratii, fisuri, rosturi matate necorespunzator). Spatiul liber sub pod si/sau debuseu insuficient, amplasarea necorespunzatoare a instalatiilor suspendate pe pod, lipsa contrasinelor la pasajele superioare. Torsionarea elementelor structurale, neplaneitatea acestora sau elemente insuficiente de solidarizare pentru C3 5-6 pentru C2 6 pentru C1 5-6 Rosturi matate necorespunzator 6-7 Infiltratii 4-5 Spatiu liber (inclusiv gabarite) insuficient 6 Debuseu insuficient, lipsa contrasine la pasajele superioare 71. Uzura zidariei sau betonului Zidarie degradata la suprafata, cu aspect prafos, friabila sau exfoliata. Zidarie grav avariata (degradari importante cu dislocari de moloane), care trebuie injectata sau camasuita. Zone inaccesibile pentru control si intretinere "cutii de apa" si/sau praf pentru C3 5 pentru C1 DEPUNCTARE MAXIMA C1 (*) = Suprastructura - elemente principale de rezistenta. C2 (*) = Elemente de rezistenta care sustin calea. C3 (*) = Infrastructuri, aparate de reazem, dispozitive antiseismice, sferturi de con sau aripi. C4 (*) = Albia, aparari de maluri, rampe de acces, instalatii pozate sau suspendate pe pod. C5 (*) = Calea podului, guri de scurgere, trotuare, parapete, rosturi. INDICELE DE CALITATE AL STARII TEHNICE : C = ΣC i = C 1 + C 2 + C 3 + C 4 + C 5 C1 = 10 9 = 1 C2 = 10 9 = 1 C3 = 10 8 = 2 C4 = 10 6 = 4 C5 = 10 8 = 2 C i = C 1 + C 2 + C 3 + C 4 + C 5 = = 10 Pod pe D.N.1 km /A.M. Pagina 5 din 9 Fişa de constatare

21 III. NOTAREA CARACTERISTICILOR DE FUNCTIONALITATE Indicele de calitate al principalelor caracteristici funcţionale : F = ΣF i = F 1 + F 2 + F 3 + F 4 + F 5 F 1 = indicele de calitate determinat în funcţie de condiţiile de desfăşurare a traficului pe pod. F 2 = indicele de calitate determinat în funcţie de clasa de încărcare a podului şi importanţa drumului pe care este amplasat. F 3 = indicele de calitate determinat în funcţie de vechimea şi tipul podului. F 4 = indicele de calitate al execuţiei, al respectării proiectului şi al condiţiilor de exploatare. F 5 = indicele de calitate care reflecta starea lucrărilor de întreţinere. INDICELE DE FUNCTIONALITATE F1 Depunctarea se face în funcţie de condiţiile de desfăşurare a traficului pe pod (lăţimea părţii carosabile şi lungimea podului) şi clasa tehnică a drumului pe care este amplasat podul, conform anexa A tabel nr. 1 din Instrucţiunile tehnice AND Nr crt Clasa tehnicaa drumului (conf. Ord. Min. Transp. Nr. 46/1998) care corespunde cu latimea partii carosabile a drumului cu spatiu de siguranta Lungimea podului (L) (m) L < 25 m L = m L > 101 m Latimea podurilor (m) fara * spatiu de siguranta care nu corespunde cu latimea partii carosabile a drumului care corespunde cu latimea partii carosabile a drumului cu spatiu de siguranta fara * spatiu de siguranta care nu corespunde cu latimea partii carosabile a drumului care corespunde cu latimea partii carosabile a drumului cu * spatiu de siguranta fara spatiu de siguranta care nu corespunde cu latimea partii carosabile a drumului I II III IV V Lăţimea părţii carosabile şi a spaţiului de siguranţa, banda de ghidare (bg) plus efectul optic (Eo) sunt conform Ordinului Ministrului Transporturilor Nr. 45/1998 inclusiv spaţiul necesar pentru amenajarea podurilor amplasate în curba (supralărgire, supraînalţare). La podurile amplasate in localitati latimea partii carosabile se va corela cu cea a drumului, respectiv a străzilor. L = 96,50 m; B = 9,50 m cu trotuare de 1,45 m şi 1,70 m; Clasa tehnica drum I Drum Naţional European Depunctare - 0 F1 = 10 0 = 10 Pod pe D.N.1 km /A.M. Pagina 6 din 9 Fişa de constatare

22 INDICELE DE FUNCTIONALITATE F2 Depunctarea se face în funcţie de clasa de încărcare a podului si clasa tehnica a drumului, conform anexa A tabel nr. 2 din Instrucţiunile tehnice AND Nr. Clasa tehnica a drumului Tabelul nr. 2 Clasa de încărcare pod crt. E I II 1 I II III IV V Podul este încadrat în clasa E de încărcare şi este amplasat pe un drum de clasă tehnică I. Depunctare - 0 F2 = 10 0 = 10 INDICELE DE FUNCTIONALITATE F3 Depunctarea se face in funcţie de durata de exploatare a podului, care a trecut de la construcţia, sau de la ultima reparaţie capitală si tipul podului, conform anexa A tabel nr.3 din Instrucţiunile tehnice AND Nr. crt. Materialul din care este realizat podul Tipul suprastructurii Tabelul nr. 3 Durata de exploatare a podului, care a trecut de la construcţie sau de la ultima reparaţie capitală >45 1 Metal Grinzi nituite Sudate Grinzi Matarov Beton armat Grinzi Gerber Alte categorii Fasii cu goluri* Grinzi tronsonate Beton (tronsoane mici) precomprimat Grinzi pref. monobloc si grinzi monolit Lemn La fâşiile cu goluri la care s-a executat o suprabetonare depunctarea se va reduce cu 2 unităţi. Podul este construit în 1978; Vechime 37 ani. Suprastructură: Bolţi dublu încastrate din beton armat monolit. Depunctare - 7. F3 = 10 7 = 3 Pod pe D.N.1 km /A.M. Pagina 7 din 9 Fişa de constatare

23 INDICELE DE FUNCTIONALITATE F4 Depunctarea se face în funcţie de modul de respectare la execuţie a proiectului, neasigurarea condiţiilor de efectuare a lucrărilor de întreţinere şi reparaţii, condiţii de exploatare necorespunzătoare Tabelul 4 Nr. Depunctare Depunctare Denumire defect crt. normata acordata 1 Lipsa de estetica a incadrarii podului in mediul inconjurator Lipsa marcajelor si/sau a indicatoarelor de semnalizare, lipsa panourilor de protectie la pasajele superioare peste cai ferate electrificate Lipsa indicatoarelor de restrictie viteza, tonaj si gabarit Lipsa sau nefunctionarea dispozitivelor de intretinere (carucioare, platforme acces etc.), imposibilitatea accesului la elementele podului pentru inspectii, intretinere si reparatii. 5 Neasigurarea scurgerii apei, stagnarea apei pe pod, existenta unor straturi suplimentare a imbracamintii pe pod Necorelarea amplasamentului podului cu drumul si traseul albiei, amplasarea in gabarit a unor elemente de constructie si/sau instalatii, restrictii de viteza Nerespectarea dimensiunilor la elementele de rezistenta ale suprastructurii. 5-6 Rezemare incorecta a grinzilor pe infrastructura. 8-9 DEPUNCTARE MAXIMA 6 Depunctare 6 F4 = 10 6 = 4 INDICELE DE FUNCTIONALITATE F5 Depunctarea se face in functie de calitatea lucrarilor de intretinere curenta, conform anexa A tabel nr. 5 din Instructiunile tehnice AND Nr. Depunctare Depunctare Calitatea lucrarilor de intretinere crt. normata acordata 1 Buna (Maximum 20% din lucrarile de intretinere nerealizate) Satisfacatoare (Maximum 50% din lucrarile de intretinere nerealizate) Lipsa totala a lucrarilor de intretinere (Peste 50% din lucrarile de intretinere nerealizate) Depunctare 7 F5 = 10 7 = 3 Indicele de calitate al principalelor caracteristici funcţionale : F = ΣF i = F 1 + F 2 + F 3 + F 4 + F 5 F1 = 10 0 = 10 F2 = 10 0 = 10 F3 = 10 7 = 3 F4 = 10 6 = 4 F5 = 10 7 = 3 F i = F 1 + F 2 + F 3 + F 4 + F 5 = = 30 Pod pe D.N.1 km /A.M. Pagina 8 din 9 Fişa de constatare

24 IV. INDICELE DE STARE TEHNICĂ Indicele de stare tehnică: I ST = Ci +Fi I ST =Ci + Fi = = 40 Podul are un indice de stare tehnica I ST = 40 si se incadreaza in clasa de stare tehnica IV. Conform art. 21 din Instrucţiunile tehnice pentru stabilirea stării tehnice a unui pod indicativ AND la un indice al starii tehnice I ST = 40, podul se incadreaza in clasa stării tehnice IV stare nesatisfăcătoare elementele constructive sunt într-o stare avansată de degradare fiind necesare lucrări de reparaţii, reabilitări, consolidări şi înlocuirea unor elemente. EXPERT TEHNIC ATESTAT M.L.P.A.T. Ing. C-tin Iordănescu Pod pe D.N.1 km /A.M. Pagina 9 din 9 Fişa de constatare

25 ASPECTE FOTORELEVANTE Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 1 din 11

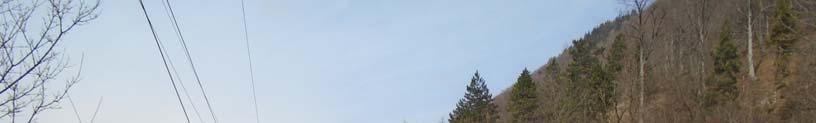

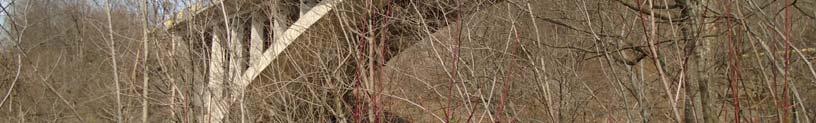

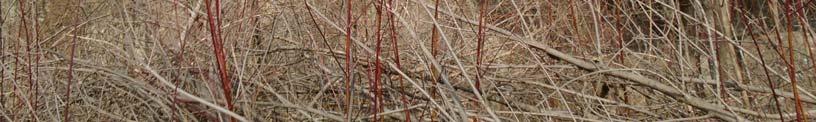

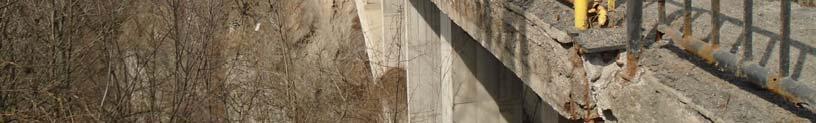

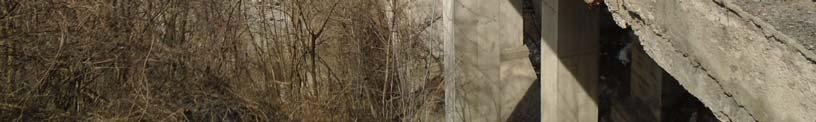

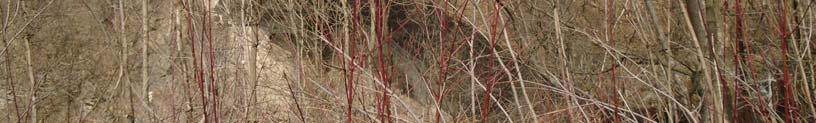

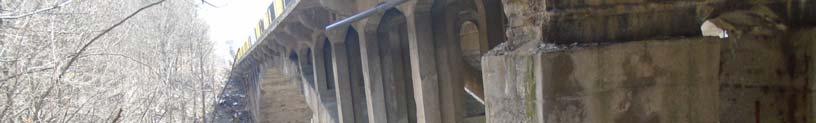

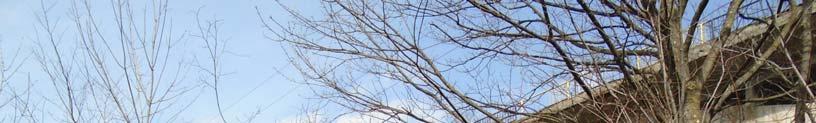

26 Foto 1. Vedere din aval Foto 2. Vedere din aval Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 2 din 11

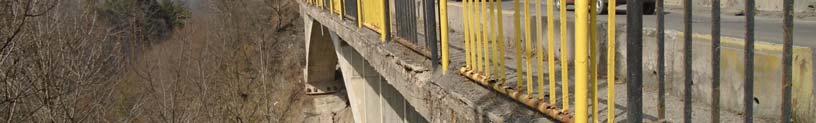

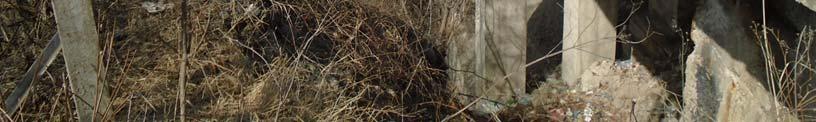

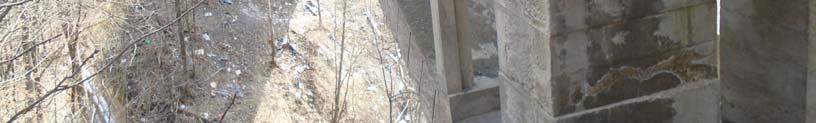

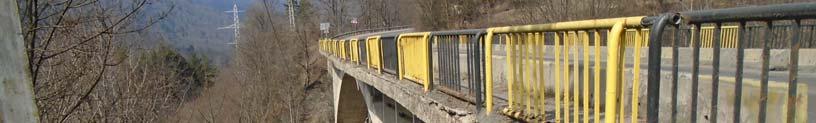

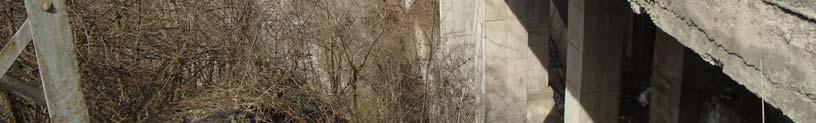

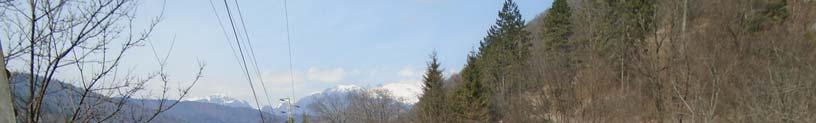

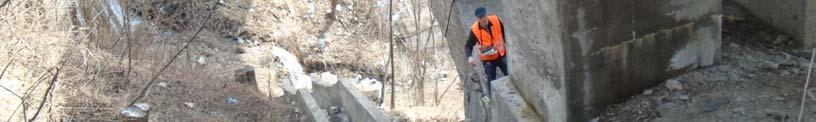

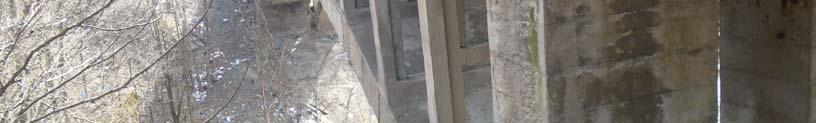

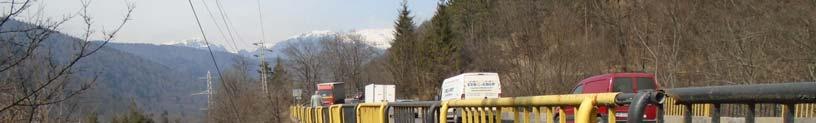

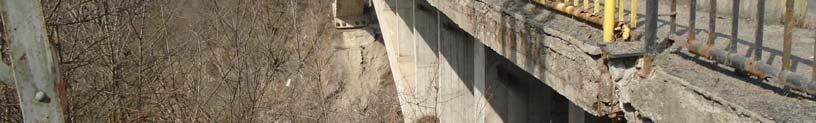

27 Foto 3. Vedere spre Ploieşti Boltă amonte Foto 4. Lisă parapet + pereţi. Vedere din aval Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 3 din 11

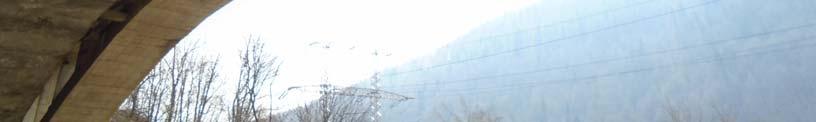

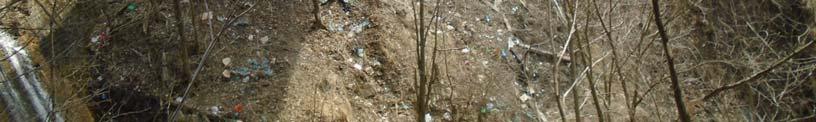

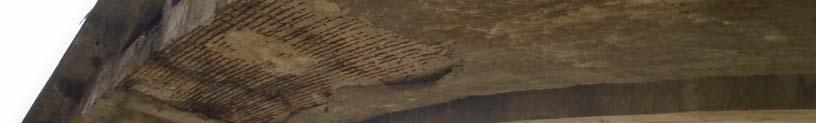

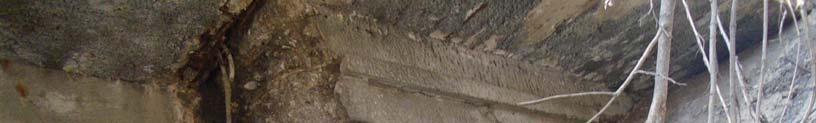

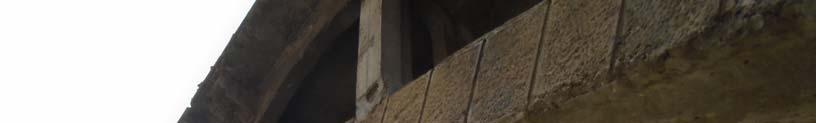

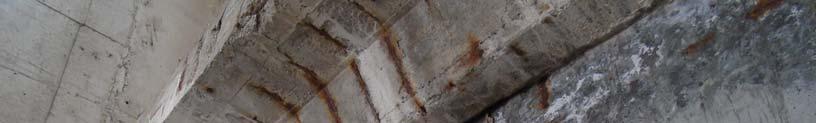

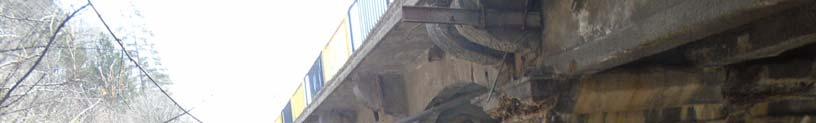

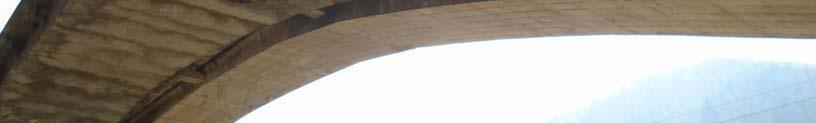

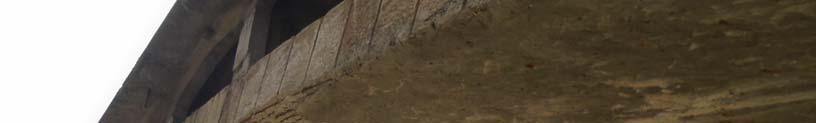

28 Foto 5. Intrados boltă iniţială Foto 6. Intrados bolţi Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 4 din 11

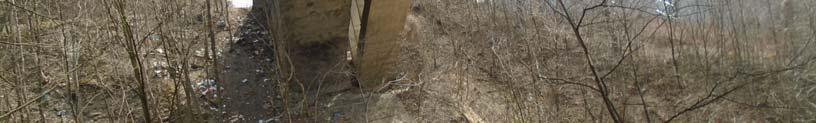

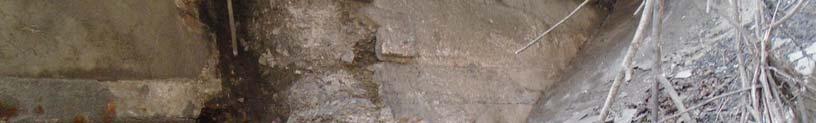

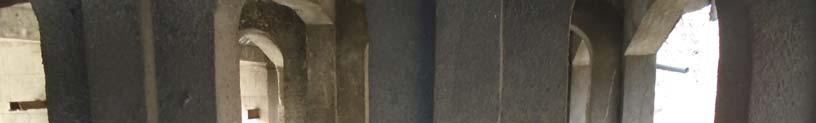

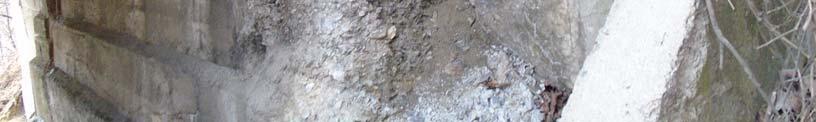

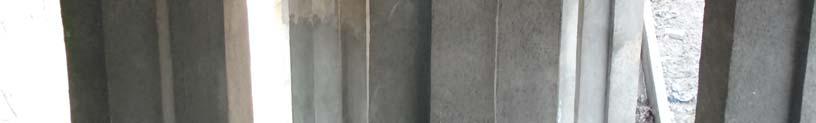

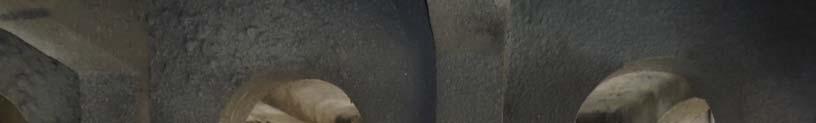

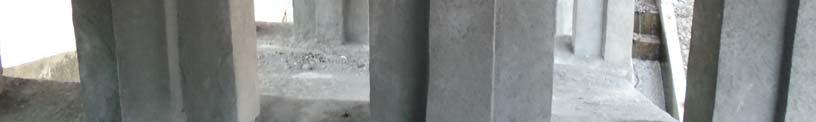

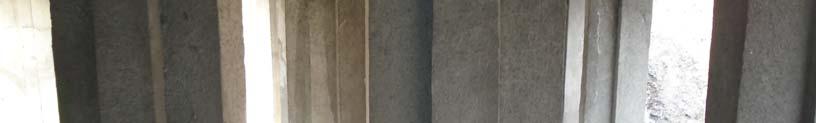

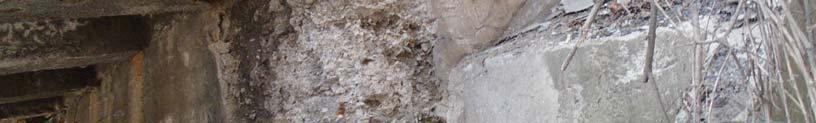

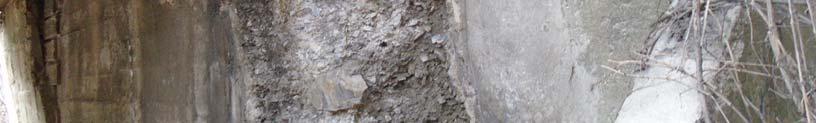

29 Foto 7. Culee Braşov Foto 8. Pereţi pentru sprijin tablier Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 5 din 11

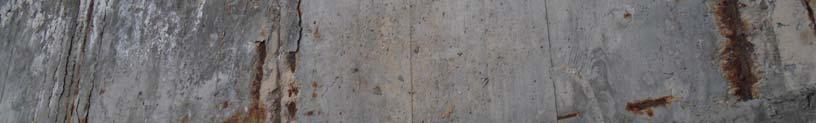

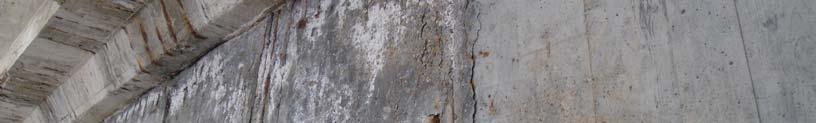

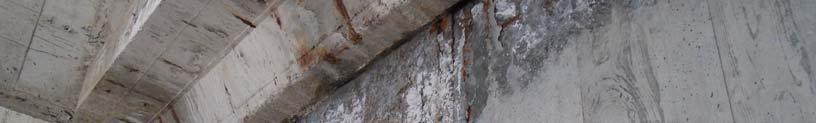

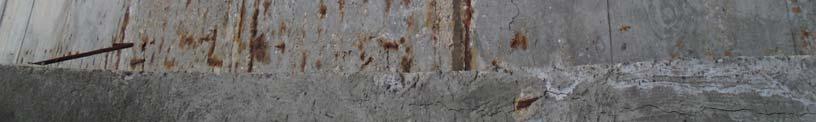

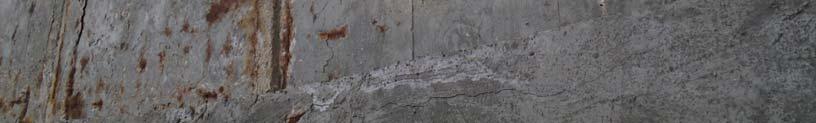

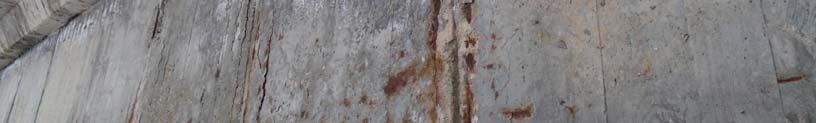

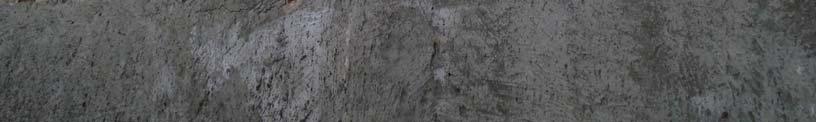

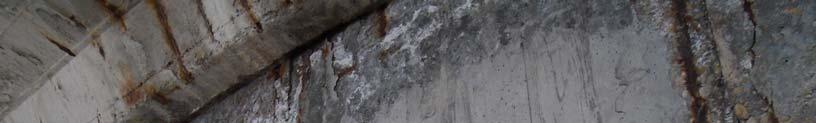

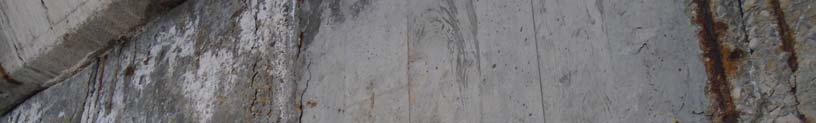

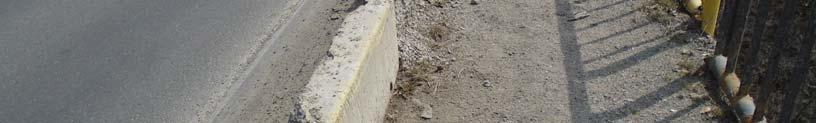

30 Foto 9. Faţă văzută coonsolă trotuar Foto 10. Armătură corodată Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 6 din 11

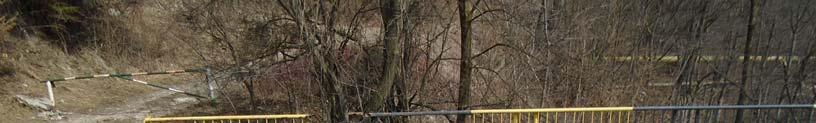

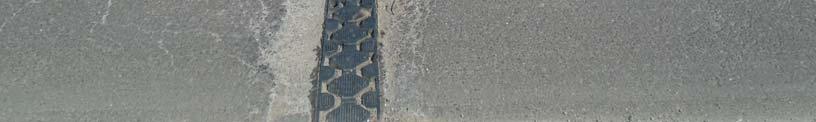

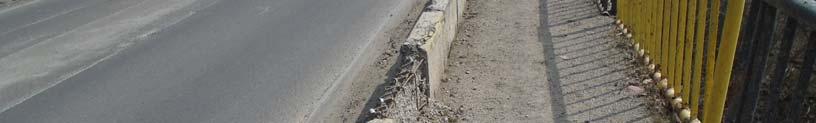

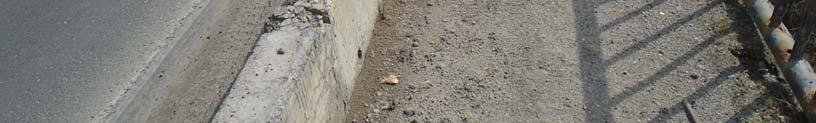

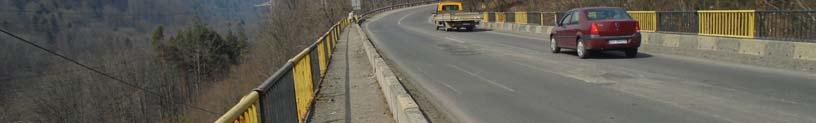

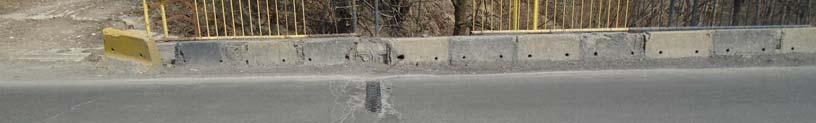

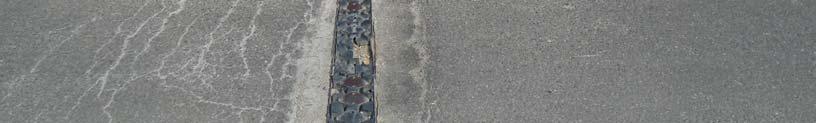

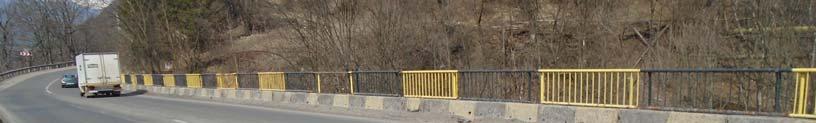

31 Foto 11. Cale, trotuar, parapeţi Foto 12. Dispozitiv acoperire rost Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 7 din 11

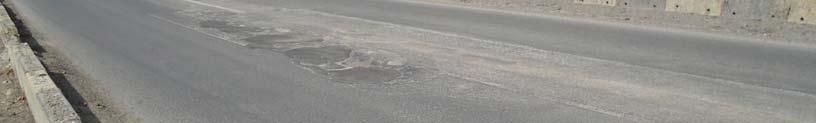

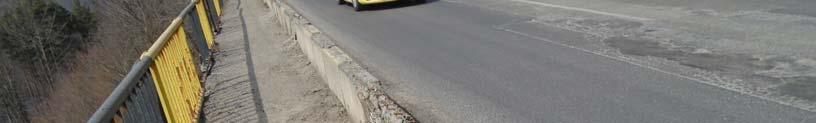

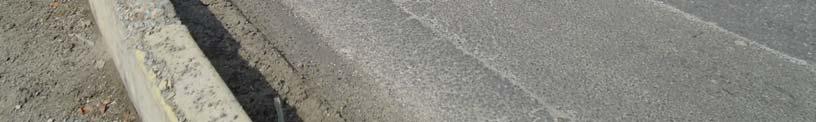

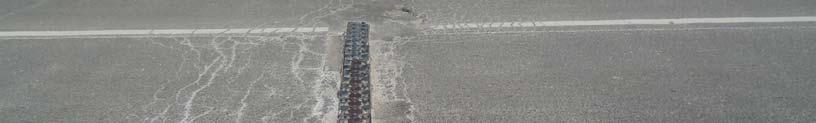

32 Foto 13. Bordură înaltă degradată Foto 14. Îmbrăcăminte asfaltică pe cale Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 8 din 11

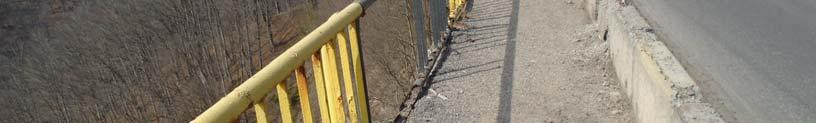

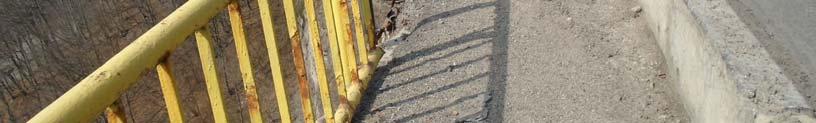

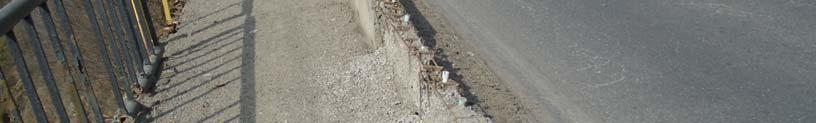

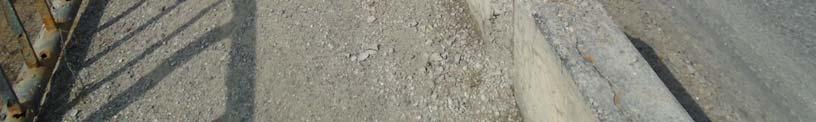

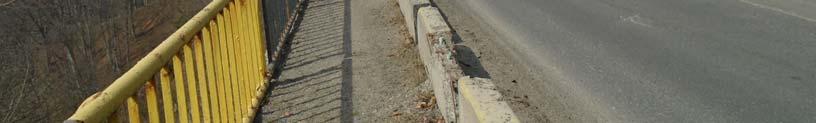

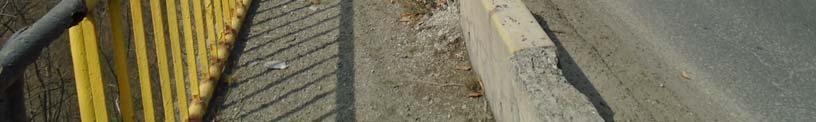

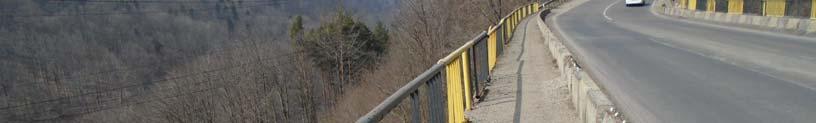

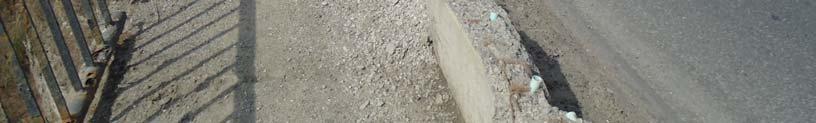

33 Foto 15. Parapet pietonal + bordură stânga distruse Foto 16. Trotuar stânga + parapet pietonal Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 9 din 11

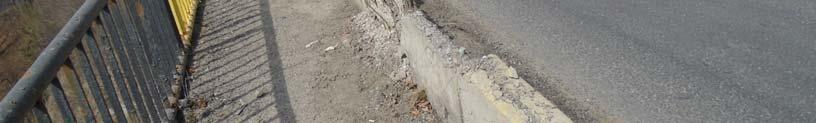

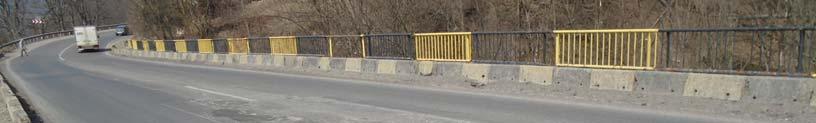

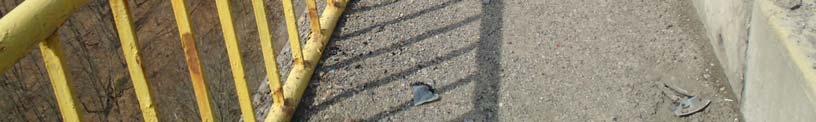

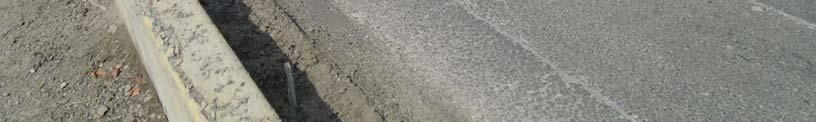

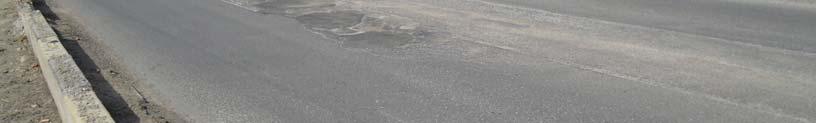

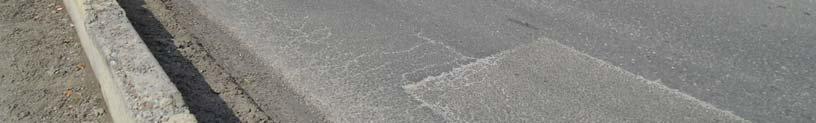

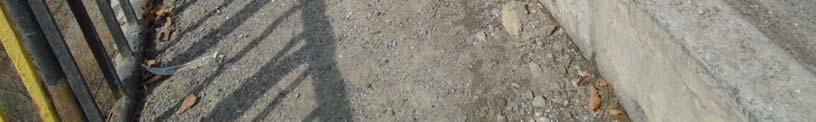

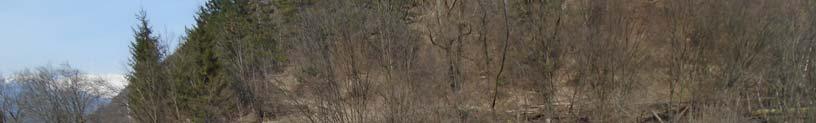

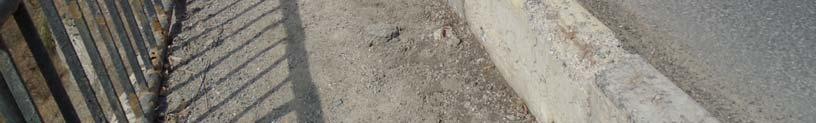

34 Foto 17. Bordură stânga distrusă Foto 18. Îmbrăcăminte asfaltică Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 10 din 11

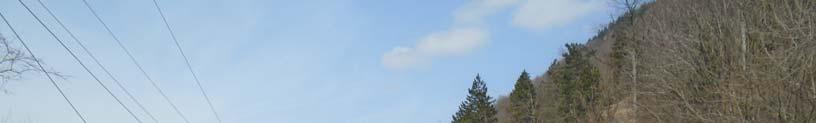

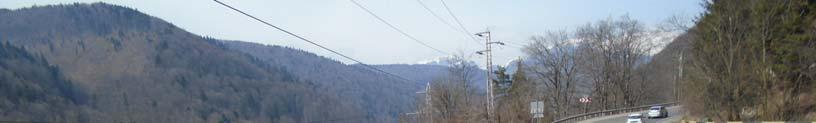

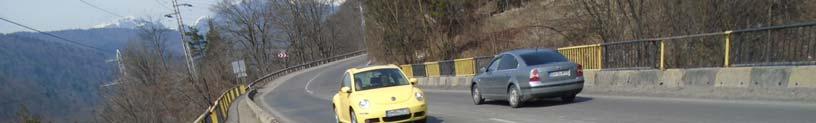

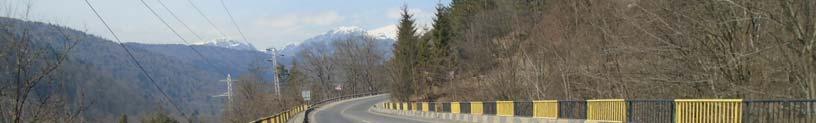

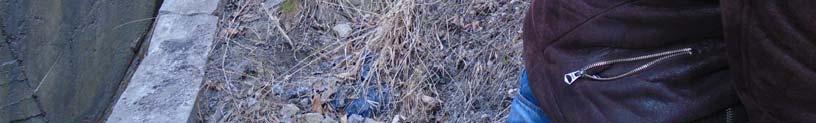

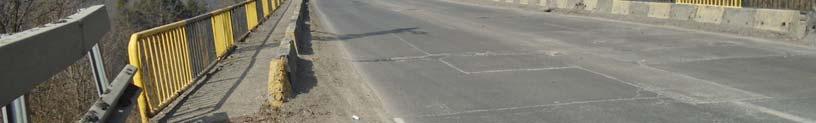

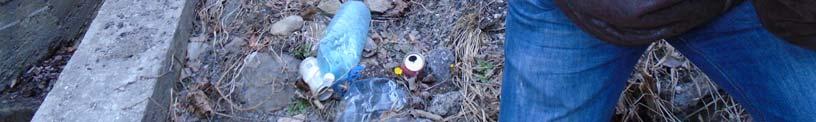

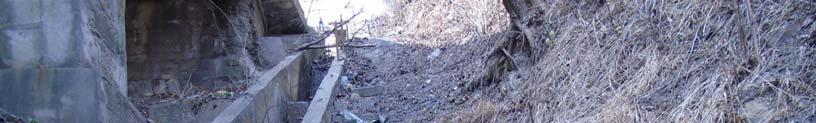

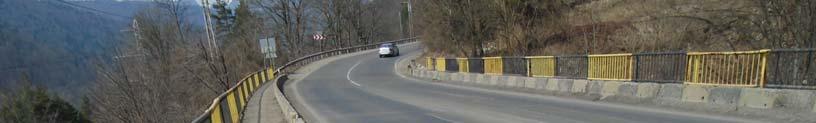

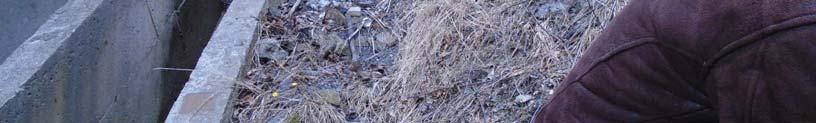

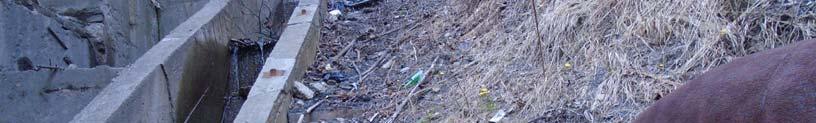

35 Foto 19. Rigolă taluz Braşov Amonte Foto 20. Vedere spre Braşov Viaduct pe DN 1 peste V. Orăţii la Posada Pag. 11 din 11

36

37

38 <<--PLOIESTI ELEVATIE sc. 1: BRASOV-->> SECTIUNE TRANSVERSALA sc. 1: % 1 % Tablier (1978) Boltă (1978) Viaduct construit în 1925 Viaduct construit în 1978 PLAN sc. 1: Tablier (1925) 5.50 Rigolă Boltă (1925) 20 <<--PLOIESTI BRASOV-->> Clasa "E" de incarcare (A30,V80) Anul constructiei : 1925 Anul reabilitarii : Valea Oratii -->> Rigolă în trepte Proiectant: TRANSPROIECT SA DESENAT PROIECTAT VERIFICAT SEF PROIECT Ing. N. AVRAM S.C. TRANSPROIECT 2001 S.A. Bd. Dinicu Golescu nr. 38, etaj 6, cam. 33b Sector 1, Bucuresti CUI Ing. A. BARDAŞ Ing. A. BARDAŞ Ing. N. AVRAM BENEFICIAR: Titlu proiect: Scara: 1:200 1:100 Data: POD PE D.N.1, KM , PESTE VALEA ORATII LA POSADA Titlu plansa: Nr. plansa: 3 RELEVEU Contract nr: 17/447/ Faza: E.T.
