1 tuletõkkeseinad välisseinad niiskuskindlus löögikindlus katusealused heliisolatsioon kandeseinad tuulutatav fassaad FERMACELL Vaheseinte ja põrandate parimad lahendused

2 Uus paneel FERMACELL greenline neutraliseerib püsivalt ruumis lenduvad kahjulikud ained Uudis 2010 Arendades uusi tooteid eesmärgil vähendada kahjulikke tagajärgi, mida kutsuvad esile ehitiste saasteainete heitkogused, ühineb FERMACELL öko-vastutustundliku tegevusega ja aitab kaasa elukvaliteedi parandamisele. Paneeli FERMACELL greenline pealispind kaetakse tehases keratiinkiu baasil valmistatud kihiga. FERMACELL greenline toimib ökoloogilisel printsiibil, toetudes eriti lambavilla puhastavale omadusele (molekulaarühendite keemiline reaktsioon). Vaheseinte, katteplaatide, lagede, tegemiseks ja kuivkonstruktsioonideks. FERMACELL greenline i toimimine Paneelide pealispinnad kaetakse tehases keratiinkiust valmistatud aktiivse toimeainega. FERMACELL greenline i efekt baseerub ökoloogilisel printsiibil, konkreetsemalt lambavilla puhastaval jõul. 100% Idaalne alustugi tervislikule elamule: FERMACELLi põrandaelement puitkiust paneeliga tekitab äärmiselt vähe saasteaineid. FERMACELL greenline i toimet on analüüsinud ja sertifitseerinud sõltumatu eco-institut. Saasteainete heitkogused absorbeeritakse ja neutraliseeritakse kestvalt loomuliku protsessi käigus. FERMACELL greenline toimib ka lõppviimistlusena, eelistatult värvitud või hingava seinakattena. 80% 60% 40% 20% 0% Formaldehido Etanal Propenal Propanal 2-butenal Isobutenal Õhus leiduvad kahjulikud saasteained. 2-butanona Butanal 2-pentenal Kahjulike saasteainete jäägid tänu FERMACELL greenline le. Pentanal 2-hexenal Hexanal 99% 73% 100% 78% 100% 83% 87% 87% 99% 91% 99% 86% 2

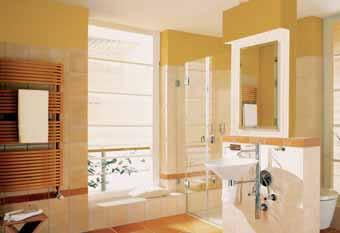

3 FERMACELLi tselluloosikiududega tugevdatud kipskiudplaat Tehnilised omadused Tihedus /- 50 kg/m 3 Paindumisvõime 5,8 N/mm 2 Elastsusmoodul 3200 N/mm 2 +/- 500 Soojusjuhtivus λ = 0,32 W/(m K) Veeauru läbilaskvus (g/m 2, h, mm, Hg) : Paksus (mm) 10 12, Läbilaskvus 0,73 0,56 0,51 0,43 Aurutõkketegur väärtusega S d FERMACELLi paksus 13 (koef. µ) 12,5 mm = 0,13 Kuumuskindlus 50 C (pidev) Niiskuskindlus Mõõtmete varieerumine pärast 24 h vees olemist: 2% Tõmbetugevus 500 N en FERMACELL 12,5 mm Tulenevalt oma kiulisest koostisest ja homogeensest struktuurist on FERMACELL jäik ja löögikindel plaat Eriti soovitatavad niisketes ruumides, kasutades Näiteks: paneel paksusega 12,5 mm võimaldab koormust 50 kg tüübel, 30 kg kruvi ja 17 kg tihvti kohta Löögikindlus Kasutatav niisketes ruumides Koormuskindlus Tulele vastupidav FERMACELLi plaat on tulele reageerimise suhtes klassifikatsioon MO (põlematu A2 S1dO) ning ta võimaldab luua arvukaid tulekahjuvastaseid süsteeme Helisummutavad omadused FERMACELLi leiab arvukate konstruktsioonide koostises, millel on väga head helisummutuse näitajad, mis on sertifitseeritud ametlike institutsioonide poolt Mehaaniline ja staatiline kasutamine FERMACELLi võib kasutada tehnilise tunnustuse dokumentides sertifitseeritud juhtudel: vaheseintena, katteplaatidena või ka jäigastusena puitsõrestikul Hea sisekliima Lugupidav keskkonna suhtes Lihtne kasutada Nõustamine FERMACELL saadakse eksklusiivselt kipsist ja paberikiududest ning aitab ruumides luua tervisliku ja hubase keskkonna Puhas ja ökoloogiline, mis on allutatud rangele kontrollile keskkonnarisk puudub Saab lõigata, saagida, hööveldada, freesida, puurida, naelutada, kruvida, klammerdada, lihvida, vooderdada... Paneele võib töödelda lihtsal ja praktilisel viisil Laialdane nõustamispraktika kõikide puhul, kes kasutavad tooteid FERMACELL, meie klientide rahulolu garantii 3

4 FERMACELL sirged servad: liimitavad ühenduskohad (Koos Euroopa Tehnilise Tunnustuse Organisatsiooni dokumendiga) Eelised Mehaaniline vastupidavus Ribadeta Horisontaalsed tugevdamata ühenduskohad Toob kaasa vähem kokkuvarisemisi FERMACELLi kasutamise täiendosad: FERMACELLi vuugiliim (310 ml), 1 tuub ligikaudu 20 m 2 FERMACELLi paneeli jaoks Kruvid (3,9 x 30 mm): ligikaudu 15 kruvi/m 2 FERMACELLi vuugipahtel (5 või 20 kg): ligikaudu 50 g/m 2 Vormid* 10 mm 12,5 mm 1 m 2 mass 11,5 kg 15 kg 150 x 100 cm 240 x 120 cm 250 x 120 cm 260 x 120 cm 280 x 120 cm 300 x 120 cm Muud mõõdud tellimisel * Saadaval 15 ja 18 mm Toestik, mis kannab paneele FERMACELL, võib olla puidust või metall-liistudest. Vältida püsttugede mehaanilist kinnitamist metallkanalitesse Paneelid lõigata välja ketassaega, kasutades tolmuimejat või FERMACELLi kinnitajat Kinnitada 1 paneel toestikule elektripuuri abil (FERMACELLi kruvid 3,9 x 30 mm) või pneumaatilise klammerdaja abil (klamber puidust toestiku külge) Hiljem kanda 1 paneelile liiminiit kogu serva pikkuses Järgmisena tuua 2 paneel, püüdes liiminiiti külgsuunas hästi kokku suruda. Jätta põrandani 10 mm vaba ruumi Kui ühendamine on tehtud, ei tohiks [paneelide] vuuk jääda laiemaks kui 1 mm. Mitte liimida sissetulevaid vertikaalnurki ega lae/vaheseina ühenduskohti Kui liim on kuivanud ja laiali valgunud (12 kuni 36 h), siis kraapida ära liimi ülejäägid ja tasandada kruvipead FERMACELLi liimpahtli või höövlikese abil Tasandada ühenduskohad ja täita liitejäljed (kruvid ja klambrid) Nüüd võib juba värvida, tapetseerida või plaatida tavaliste materjalidega Märkus: ühenduskohad peavad olema vastakuti. Mitte kruvida paneele ülemiste ega alumiste kanalite külge. Palume tungivalt konsulteerida põranda ja vaheseinte paigaldamise juhendajatega, kes on selleks valmis meie esindustes, või minna meie kodulehele 4

5 FERMACELL lihvitud servaga: tavalised ühenduskohad (FERMACELLi tekstiilteip või paberteip ühenduskohtadele) (Koos Euroopa Tehnilise Tunnustuse Organisatsiooni dokumendiga) Mõõtmed Paneeli paksus Paneelide mõõtmed 2000 x või 4 lihvitud serva 2600 x või 4 lihvitud serva (Teiste mõõtudega paneelid pakkumisel, konsulteerige meiega) 12,5 mm FERMACELLi kasutamise täiendosad: FERMACELLi tekstiilteip ühenduskohtadele: 1,1 ml/m 2 Kruvi FERMACELL (3,9 x 30 mm): ligikaudu 15 kruvi/m 2 vaheseinale 20 kuni 30 kruvi/m 2 laele Pahtel FERMACELL: 200 g/m Toestik, mis kannab paneele FERMACELL, võib olla puidust või metall-liistudest. Vältida püsttugede mehaanilist kinnitamist metallist kanalitesse Paneelid lõigata välja ketassaega, kasutades tolmuimejat või FERMACELLi kinnitajat Kinnitada 1 paneel toestikule elektripuuri abil (FERMACELLi kruvid 3,9 x 30 mm) või pneumaatilise klammerdaja abil (klamber puidust toestiku külge) Asetada kahe paneeli servad kohakuti Aseta kleeplint kleeplint lihvitud servadele Kanda peale esimene kiht kleeplindi kohtadele kuni ühenduse põhjani ja täita ühenduskoht viisil, et see jääks paneelide välispinnaga tasa Vajalik viimistletud 2, et lõpetada alustoe viimistlus (ühenduskohtade silumine) Nüüd võib juba värvida, tapetseerida või plaatida tavaliste materjalidega Märkus: ühenduskohad peavad olema kohakuti. Mitte kruvida paneele ülemiste ega alumiste kanalite külge. Palume tungivalt konsulteerida põranda ja vaheseinte paigutamise juhendajatega, kes on selleks valmis meie esindustes, või minna meie kodulehele 5

6 Vaheseinad, katteplaadid, laed metalltoestikul Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastupidavuse aste Heliisolatsioon FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 ) E I RA R rosa db db(a) Lihtne S / S / Kahekordne S / S / Eraldav D 1 S x 50/ sein Katteplaat S / Lagi 2 x 10 mm Profiilid 2 S 11u Ei U772 Võib otsida ja konsulteerida teiste lahenduste osas Kõik katsearuanded kehtivad nii paneelide paigaldamise kui ka sirgete servade ning lihvitud servade puhul. Konstruktsiooni maksimumkõrgused katsearuannetes võivad olla madalamad staatilistest maksimumkõrgustest. 6

7 Vaheseinte ja katteplaatide maksimaalkõrgused puitsõrestiku jäigastamisel (arvutatud vastavalt normile) Toestiku tüüp 48/35 Lihtne 2,9 48/3 5 Kahekordne 5,8 70/35 Lihtne 6,9 70/35 Kahekordne 13,8 90/35 Lihtne 12,5 90/35 Kahekordne 25 48/50 Lihtne 3,9 48/50 Kahekordne 7,8 70/50 Lihtne 8,96 70/50 Kahekordne 18 90/50 Lihtne 16 90/50 Kahekordne 32 Püsttugede kinnitused [cm] Vaheseinad Telgjoonte vahed 0,60 m Telgjoonte vahed 0,40 m Lihtne Kahekordne Lihtne Kahekordne [m] [m] [m] [m] 3,00 3,35 3,30 3,70 3,55 4,00 3,95 4,40 3,70 4,15 4,10 4,60 4,45 4,95 4,90 5,45 4,30 4,85 4,80 5,35 5,15 5,75 5,70 6,35 3,25 3,60 3,60 4,00 3,85 4,30 4,25 4,75 4,00 4,45 4,40 4,90 4,75 5,30 5,25 5,85 4,60 5,15 5,10 5,70 5,50 6,10 6,05 6,75 Katteplaadid (1) Telgjoonte vahed 0,60 m Lihtne [m] 2,35 2,60 2,80 3,10 2,90 3,25 3,50 3,90 3,40 3,80 4,05 4,55 2,55 2,85 3,00 3,35 3,10 3,45 3,70 4,15 3,60 4,00 4,30 4,75 Kahekordne [m] (1) Kasutada vahepealseks toestuseks, peale maksimaalkõrgusega toestiku, veel kinnitushingesid 1,50 m vahedega. Toestiku maksimaalsed teljevahed FERMACELLi paneelidel paksusega 12,5 mm: vaheseinal/katteplaadil: 0,60 m, kaldkatusel: 0,50 m, lael: 0,40 m. 7

8 Vaheseinad, katteplaadid ja laed puitsõrestikul Mittekandev vahesein Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- Heliisolatsioon FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 ) E I RA R rosa db db(a) Lihtne x 50 1 H Ei x 50 1 H / Kahekordne x 50 1 H Ei x 50 1 H / Kandev sein Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 ) E I Lihtne x 45 1 HT / minimaalselt 15 mm Katteplaat Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 ) E I Kahekordne x 50 3 H Ei Lagi Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) ( mm) (mm)/(kg/m 3 ) E I Sektsiooni talad 220 x 70 30/ x 12,5 mm 8

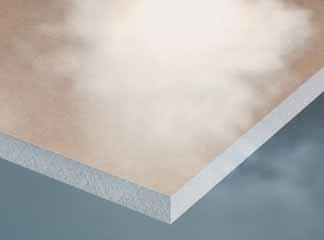

9 Hoone tuuletõkkena puitsõrestikul (Koos Euroopa Tehnilise Tunnustuse Organisatsiooni dokumendiga) Tuuletõkkesirmid siseja/või välisküljel. Monteerimine eelkoostena töökojas või otse objektil. Osastruktuuri komponent Tervikstruktuuri komponent Ehituspõhimõtte skeem Sisekülg FERMACELL Puitsõrestik Isolatsioon aurutõkkega MP MP MP MI MP 150 H 150 H Väliskülg FERMACELL Vihmakaitse Vertikaalne laudvooderdis Puidust katteplaat MP = välised kandetalad MI = keskmised kandetalad Mõõtmed mm-tes FERMACELL VAPOR integreeritud aurutõkkega Tänu spetsiaalsele kattematerjalile paneeli tagumisel küljel võimaldab uus paneel FERMACELL VAPOR vähemat auru läbilaskvust, vähendades seda niivõrd, et puudub vajadus täiendava aurutõkke installeerimiseks välisseintele. Väärtus S d üle 3 m võimaldab, et paneel FERMACELL VAPOR on kohaldatav kui sisekülg või katteplaat igat tüüpi puit ehitistel. Dokumentatsioon Paneel FERMACELL VAPOR: aja ja raha kokkuhoid sisaldab kogu tehnilist informatsiooni, mis on vajalik selle ellurakendamiseks. Paneeli FERMACELL VAPOR omadused Väärtus S d > 3 m Soojusjuhtivus λ 0,32 W/(m K) Spetsiifiline soojusmahtuvus c 1,1 kj/(kg K) Paksus 12,5 mm 15 mm Mõõdud 1250 x 2750 mm 1250 x 2750 mm Paneelid/kaubaalus m 2 mass 15 kg 18 kg Pind/kaubaalus 137,39 m 2 120,22 m 2 9

10 FERMACELLi põrandaelemendid (formaat 1500 x 500 mm) Koos Euroopa Tehnilise Tunnustuse Organisatsiooni dokumendiga FERMACELLi kasutamise täiendosad: FERMACELLi tasanduspuiste, kott 50 liitrit = 10 liitrit m 2 kohta 1 cm paksuselt FERMACELLi põrandaliim, 1 kg purk ligikaudu 25 m 2 FERMACELLi kruvid (ligikaudu 15 kruvi/m 2 ) FERMACELLi vuugipahtel (ligikaudu 100 g/m 2 ) 25 mm paksune põrandaelement koos põranda kuumavee-soojustussüsteemiga madala temperatuuri puhul. Tarbimine: FERMACELLi põrandaliim, 1-kg purk 25 m 2 jaoks, FERMACELLi kruvid (3,9 x 22 mm): ligikaudu 15 kruvi/m 2 ja FERMACELLi vuugipahtel: ligikaudu 100 g/m 2. Kood Kihid Paksus Mass Lubatud täpne koormus Soojatakistus Vastupidavus tulele** (levik ülevalt alla) mm kg/m 2 kg (m 2 K/W) 2 E 11 FERMACELLi põrandaelemendid (2 x 10 mm) ,06 30 min 2 E 22 FERMACELLi põrandaelemendid (2 x 12,5 mm) 25 Põrandatele spetsiifilised kuumaveesoojustajad madala temperatuuri puhul, konsulteerige meiega 2 E 31 FERMACELLi põrandaelemendid (2 x 10 mm) + 10 mm puitkiud 30 2 E 32 FERMACELLi põrandaelemendid (2 x 10 mm)* + 10 mm mineraalvatti ,07 60 min ,26 90 min ,31 90 min Teiste saadaolevate põrandaelementide osas konsulteerige meiega *Akustiline kasu: puitpõrandate puhul db(a), kompaktsete kiviplaatide puhul 21 db(a) **vastavalt DIN normile Tehke kindlaks, et põrand on vastupidav ja sile. Ebakorrapärasuste puhul kasutada FERMACELLi tasandusgraanuleid. Kõigepealt pange vilt puitpõrandatele või polüetüleen betoonplaadile 6 Paigutada helisummutav riba (mineraalvatt,...) ümber toa nõnda, et vältida kõrvalise müra ülekandumist Lõigata ära seinaäärsed ülemised sooned Alustada paneelide paigaldamist ruumi sissepääsust kõige kaugemal olevast seinast Panna liimi kahe niidina paneeli alumisse avasse ennem kui järgmise paneeli ülemisse avasse Kruvida või klammerdada avad üksteise peale sellisel viisil, et tekiks küllaldane surve liimitu koospüsimiseks Teostada põrandapaneelide kokkupanek järjestikuste ridadena, tagades, et jääks vähemalt 20 cm vahe erinevate ridade paneelide ühenduste vahele 24 tunni möödudes kraapida maha liimi võimalikud kõvastunud jäägid Nüüd, pärast ettevalmistuste tegemist, võib juba paigaldada soovitud katte (plaadid, lamineeritud põrandakate, plastmassist põrandakate,...) Palume tungivalt konsulteerida põranda ja siseseinte paigaldamise juhendajatega, kes on selleks valmis meie esindustes, või minna meie kodulehele 10

11 Põrandaelementide alla, kas mineraalvatist või puitkiududest mm paksune Kärg helisummutav kiht (täidetakse mürasummutavate graanulitega) Väga kõrge helisid summutav efekt puitpõranda puhul Kasutamise täiendosad Kärg FERMACELL: FERMACELLi mürasummutavad graanulid (kott 15 liitrit, mass 22 kg): - ligikaudu 2 kotti/m 2 Kärje kihile paksusega 30 mm - ligikaudu 4 kotti/m 2 Kärje kihile paksusega 60 mm Kasutamise täiendosad FERMACELLi põrandaelementidele: FERMACELLi põrandaliim: purk 1 kg ligikaudu 25 m 2 jaoks FERMACELLi kruvid põrandaelementide jaoks: ligikaudu 15 kruvi/m 2 FERMACELLi vuugipahtel: ligikaudu 100 g/m 2 Brutopõrand 2 E 31 2 E 31 2 E 31 2 x 10 mm FERMACELL + 10 mm puitkiudu 2 x 10 mm FERMACELL + 10 mm puitkiudu 2 x 10 mm FERMACELL + 10 mm puitkiudu Kõrgekvaliteediline helisummutaja FERMACELLi põrandaelemendiga Kärg FERMACELL mm Kärg FERMACELL 60 mm Kärg FERMACELL R w,r L n,w,r R w,r L n,w,r R w,r L n,w,r R w,r L n,w,r [db] [db] [db] [db] [db] [db] [db] [db] 22 mm tahveldis 200 mm latid * 67* Paigaldada Kärg paneelid Lisada Kärgpuiste Kärg-süsteem võimaldab saavutada kõrgekvaliteedilise akustilise efekti (vaata tabelit). See süsteem sisaldab alati ühe põrandapaneeli koos mineraalvati või puitkiududega, mis toetub kogu põrandapinnale ja seejärel täidetakse graanulitega Trillaje jaoks. 3 4 Tasandada Kärjepuiste Paigaldada põrandapaneelid Tänu sellele süsteemile lisandub miinimumraskus juba olemasolevale parketile, mis on ligikaudu 70 kg/m 2 (põrandapaneeli FERMACELL paksus 30 mm + Kärg FERMACELLi paksus 30 mm) või 115 kg/m 2 (põrandapaneeli FERMACELL paksus 30 mm + Kärg FERMACELLi paksus 60 mm), mis tuntavalt vähendab müra levikut Palume tungivalt konsulteerida põranda ja siseseinte paigaldamise juhendajatega, kes on selleks valmis meie esindustes, või minna meie kodulehele 11

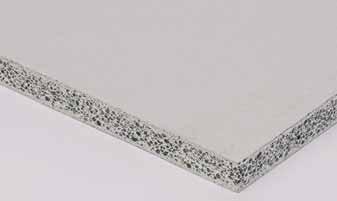

12 FERMACELL Powerpanel H2O: tsementplaat Väga niisketesse ruumidesse (klassifitseeritud kui EB+c ja EC) Ühisköögid, era-ja üldbasseinid, saunad jne... Kasutamise täiendosad FERMACELL Powerpanel: FERMACELLi vuugiliim, liimituub FERMACELL, ligikaudu 310 ml 15 m 2 paneeli jaoks FERMACELLi kruvid Powerpanel (3,9 x 35 mm lihtsa ühekordse väliskülje jaoks ja 3,9 x 50 mm kahekordse väliskülje jaoks): ligikaudu 20 kruvi/m 2 30 mm paksusele paneelile FERMACELLi peenpahtel Powerpanel: 120g m 2 Vuugiliim Ketassaag paneeli lõikamiseks Erilised korrusioonikindlad kruvid Paigaldamine metallist karkassile Märkused: viimistlemiseks keraamilise katmise tüübi puhul peab toestike vahe olema maksimaalselt 0,40 m Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- Heliisolatsioon FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 E I ) RA db R rosa db(a) Lihtne S / Kahekordne S 31 3,20 4,20 m 50/ FERMACELL/H 2 O S Ei Asümmeetriline FERMACELL paneeli kõrval Sega H 2 O kõrval S / Välispinnad Vaheseinte Toestiku Viide Maksimaalne Mineraalvatt Tulele vastu- FERMACELL kogupaksus laius Euroopa kõrgus (paksus/ pidavuse aste (mõlemal küljel) normidele (staatika) tihedus) (minutites) (mm) (mm) (cm) (mm)/(kg/m 3 ) E I 12 Katteplaat S / Isoleeriv külg H 2 O kõrval 2 x 12,5 mm

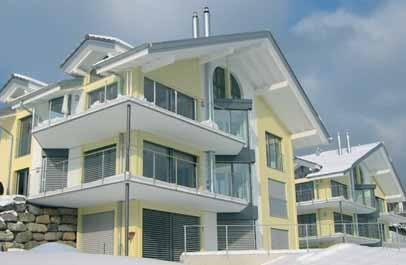

13 Kasutamiseks sise- ja välistingimustes Ventileeritud fassaadidele, välispinnakatete tugi Paneel FERMACELL Powerpanel H 2 O on kergest segust valmistatud sandwichpaneel, mis on ühendatud tsemendiga ja armeeritud mõlemalt poolt oksüdeerumisele vastupidava metallvõrguga (võrgusilmade suurus 5 x 5 mm). Paneel on põlematu ja tal on tulele reageerimise suhtes klassifikatsioon A1 vastavalt normile EN Paigaldatuna nagu kate, mis kaitseb tule eest, võimaldab see täita klassi nõudeid, kooskõlas normiga EN Paneeli FERMACELL Powerpanel H 2 O kasutusvaldkonnaks olid siiani niisked ruumid. Kasutades ära Euroopa Tehnilise Tunnustuse Dokumenti (ETA 07/0087), laiendab paneel FERMACELL Powerpanel H 2 O niiskete siseruumide jaoks oma tegevusvaldkonda ka välistingimustes kasutamiseks. Välispind, mis tagab tuulekaitse: Näiteks FERMACELLi kipskiust paneel. Paneel FERMACELL Powerpanel H 2 O FERMACELLi lint Powerpanel HD ühenduskohtade tugevdamiseks ja fikseerimiseks. FERMACELLi liim Powerpanel HD ühenduskohtade fikseerimiseks Viimistlemiseks. Näide: FERMACELLi kerge mört Powerpanel HD liidetuna FERMACELLi võrguga tugevdamaks kerget mörti Powerpanel HD ja välisvooderdist. Paneelide omadused Paneelide mõõdud 1000 / 2000 / 2600 / 3010 x 1200 x 12,5 mm Tihedus Ligikaudu 1000 kg/m 3 Ligikaudu 12,5 kg/m 2 Auru difusioonile vastupidavuse tegur µ 56 Soojusjuhtivus λ 0,17 W/(m K) Paindumisvõime f m,k 6 N/mm 2 Elastsusmooduli keskmine väärtus: E m,mean 5500 N/mm 2 Tulele reageerimise klassifikatsioon (vastavalt normile EN ) A1 (põlematu) Külmakindlus (vastavalt normile EN 12467) Kategooria A Testitud ja soovitatud ökoehitustele FERMACELL Powerpanel H2O vaheseinte maksimaalne kõrgus lihtsal metallkarkassil. Lihtsa väliskülje puhul Kahekordse välispinnaga Vaheseina tüüp / püsttalad tiibadega 50 mm Püsttalade vahed meetrites «72/48» 0,60 2,70 Lihtsad püsttalad 0,40 2,95 «72/48» 0,60 3,15 Kahekordsed püsttalad 0,40 3,50 «95/70» 0,60 3,30 Lihtsad püsttalad 0,40 3,70 «95/70» 0,60 4,00 Kahekordsed püsttalad 0,40 4,40 «115/90» 0,60 3,95 Lihtsad püsttalad 0,40 4,25 «115/90» 0,60 4,55 Kahekordsed püsttalad 0,40 5,05 Maksimaalne kõrgus meetrites Siseseina tüüp / püsttalad tiibadega 50 mm Püsttalade vahed meetrites «98/48» 0,60 3,20 Lihtsad püsttalad 0,40 3,55 «98/48» 0,60 3,80 Kahekordsed püsttalad 0,40 4,20 «120/70» 0,60 4,00 Lihtsad püsttalad 0,40 4,40 «120/70» 0,60 4,80 Kahekordsed püsttalad 0,40 5,25 «140/90» 0,60 4,60 Lihtsad püsttalad 0,40 5,10 «140/90» 0,60 5,50 Kahekordsed püsttalad 0,40 6,05 Maksimaalne kõrgus meetrites Märkus: eesmärgiga garanteerida suurem jäikus vaheseinte või katteplaatide lihtsa välispinna puhul, peab toestike telgede maksimaalne kaugus piirduma 0,40 m-ga ehitustöödel, mille lõppviimistluses kasutatakse keraamilisi plaate. 13

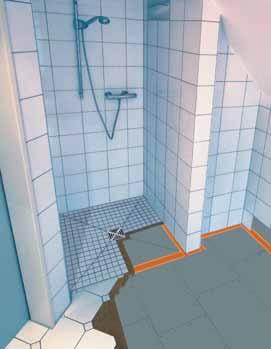

14 FERMACELL Powerpanel TE: põrandaelement Väga niisketesse ruumidesse FERMACELL Powerpanel TE ja põranda sifoonid Põrandasüsteem FERMACELL Powerpanel TE niiskete ruumide jaoks on veekindel ja täidab kõik ootused spetsiaalselt veega kokkupuutuvale põrandamaterjalile. Tänu eriti kergele paigaldamisele, mida ei paku ükski teine samaväärne süsteem, annavad Powerpanel TE elemendid kindla ja kauakestva tulemuse niisketes era- või ühisruumides. Põrandaelementide Powerpanel TE omadused Paksus 25 mm (2 x 12,5 mm) Mõõdud 500 x 1250 mm 60 paneeli/kaubaalusel Mass kg/m3 25 kg/m 2 Komponendi mass 16 kg 14

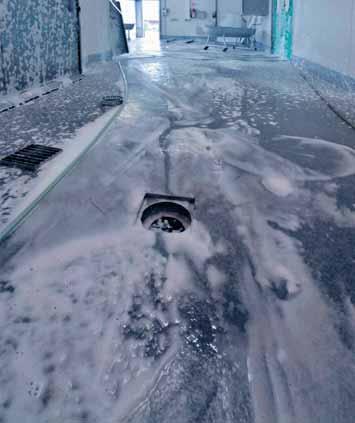

15 FERMACELL Powerpanel SE: põrandapaneel Väga niisketesse ruumidesse ja suurte raskuste talumiseks Eelised Vastupidav veele, külmale ja kuumusele Tundetu paljude agressiivsete keemiliste ainete suhtes Pealispind on kulumiskindel Stabiilsete mõõtmetega Võimalik viimistluskate paigaldada 24 tunni jooksul temperatuuril 20 C Nõuab piiratud varuga (maksimaalselt 20 mm) kõrgust Kerge paigaldada Väga vastupidav Sobib alustoeks iga lõppviimistluse teostamisel Pole paisumisühendusi kuni 25 m pikkuses Omadused Paksus Mõõtmed Mass Ühe komponendi mass 20 mm 333 x 333 mm (216 paneeli/kaubaalusel) ligikaudu 2450 kg/m 3 ligikaudu 69 kg/m 2 ligikaudu 5,4 kg Painduvuse tõttu vastupidav purunemisele 8 N/mm 2 Lubatav koormus kuni 10 kn/m 2 vastavalt koostisele Jääkniiskus 1 % Soojusjuhtivus λ (W/(m K)) 2,1 15

16 FERMACELL on kontserni XELLA registreeritud kaubamärk. FERMACELLi ametlik esindaja Eestis Tervemaja OÜ Sepa 19 c, Tartu Tel: Fax: Õigus teha tehnilisi muudatusi: etapp 06/2010. Kehtiv väljaanne on alati viimane kaasajastatud versioon. Kui soovite informatsiooni, mida pole käesolevas brošüüris, siis võtke kõhklemata meiega kontakti.
