1 ISOVER kaasaegsed soojustuslahendused Ardi Salus

2 G3 touch Uus sideaine: glükoos KÕIK Hyvinkää tehases toodetavad pehmed ehitusvillad Pakenditele tulevad uued kiled (2 erinevat plaatide kujundust roheline KL-33 ja kollane ning rullvilladele kollane) Uued tooted saadaval alates

3 G3 touch 3 põhilist argumenti Suutlikkus Parimad soojapidavuse näitajad Mehaanilised omadused Akustilised omadused Kergekaaluline ja pikaealine Keskonnasõbralik Säästab energiat Positiivne ökoloogiline bilanss nii LCA (olelusring- Life Cycle Analyze) ja EPD (toote keskonnadeklaratsioon) suhtes Taaskasutatud klaasi kasutamine Taaskasutatavus Inimsõbralik Madalad formaldehüüdi ja voc emissioonid Ei ole tavapärast mineraalvilla lõhna EUCEB Käsitletavus, kerge paigaldada 3

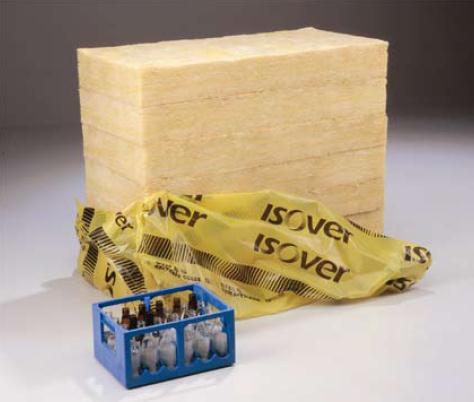

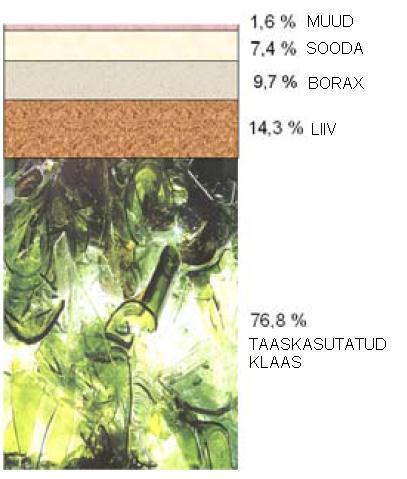

4 Klaasi taaskasutamine ISOVERi tootmises 1 kastist klaastaarast saab 1 paki villa. 1 päevas kasutatakse klaasvilla tootmises ära 2 autokoormatäit taaskasutatud klaasi, see on umbes 300 tuhat purustatud pudelit. 1 aastas kasutatakse ära üle 700 autokoormatäit taaskasutatud klaasi. Aastas kasutatakse klaasvilla tootmises ära tonni taaskasutatud klaasi (2010). Hyvinkää tehases on pudeliklaasi osakaal 30%, mis teeb aastaseks taaskasutusmääraks 250 miljonit pudelit. 4 TAASKASUTATUD KLAASI osakaal Isover tootmises on üle 80%!

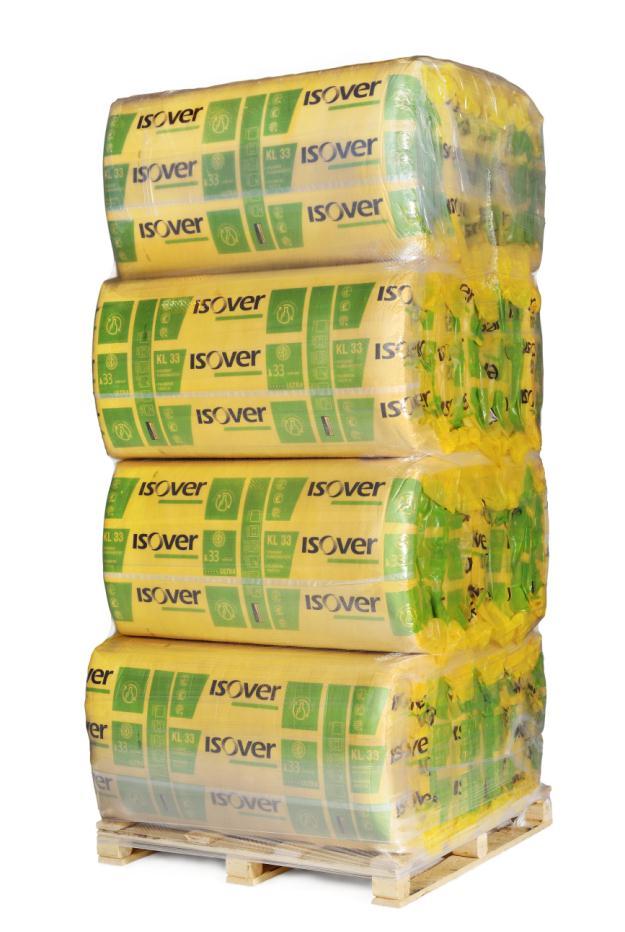

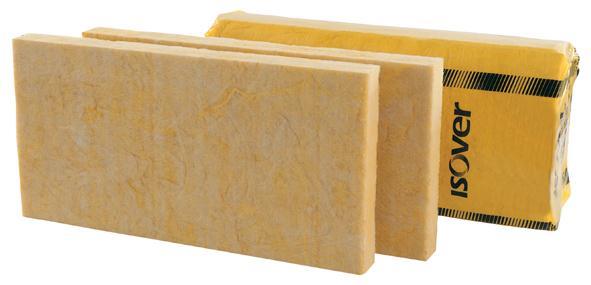

5 ISOVER KL33 λ D =0.033 W/mK II V ISOVER KL32 λ D =0.032 W/mK ISOVER KL31 λ D =0.031 W/mK 5

6 Energiatõhususarv ja lubatud maksimaaslsed väärtused Hoone energiatõhususarvu (ETA) arvutus: ETA (kwh/m2*a)= Tarnitud elektrienergia * Elektri kaalumistegur (2) + Tarnitud soojusenergia * Soojuskandja kaalumistegur uued renoveeritavad Madalenergiahoone Liginullenergiahoone kwh/(m2 a) kwh/(m2 a) kwh/(m2 a) kwh/(m2 a) väikeelamutes korterelamutes büroohoonetes, raamatukogudes ja teadushoonetes ärihoonetes avalikes hoonetes kaubandushoonetes ja terminalides haridushoonetes koolieelsetes lasteasutustes tervishoiuhoonetes

7 Nõuded välispiiretele 12. Nõuded välispiiretele (3) Soojustuse valikul tuleb lähtuda sellest, et ehitis oleks hea energiatõhususe tasemega. Elamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,12 0,22 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,15 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. (4) Mitteelamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,15 0,25 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,2 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. Optimaalne soojustus sõltub lisaks eelnevale oluliselt ka vabasoojusest. (5) Välispiirete keskmine õhulekkearv ei tohi üldjuhul ületada üht kuupmeetrit tunnis välispiirde ruutmeetri kohta [m 3 /(hm 2 )]. Niiskuskonvektsiooni riskide vältimiseks tuleb tarindite kriitilised sõlmed (näiteks seina ja vundamendi ning põranda ühendus, seina ja katuse ühendus, katuslae auru- või õhutõkke jätkukohad, läbiviigud) teha võimalikult õhkupidavaks. (6) Välispiirete keskmine õhulekkearv ei tohi ületada energiatõhususe miinimumnõuete vastavuse tõendamiseks tehtud energiaarvutuses kasutatud väärtust. 7

8 ISOVER RKL 31 Facade ja OL-33 Facade ja teised uued tooted

9 ISOVER tuuletõkkeplaatide sulundühendus Tuuletõkkeplaadid, milledel on pikemates külgedes nn. punnsoonühendused on soovitatav paigaldada nii, et punnsoonühendus jääks konstruktsiooniga risti. 9

10 Kinnitusvahendid Distantspuksid kõrgus vastavalt plaadi paksusele Tellisfassaadi lahendus Müürisidemed - naelutuskinnitid naela pikkused vastavalt tuuletõkkeplaadi paksusele 25,45,60 mm Distantspuks Alusseib Tellisfassaadi lahendus kruvi + müürisidemed + stopperseib traadi pikkus vastavalt isolatsiooni paksusele 10

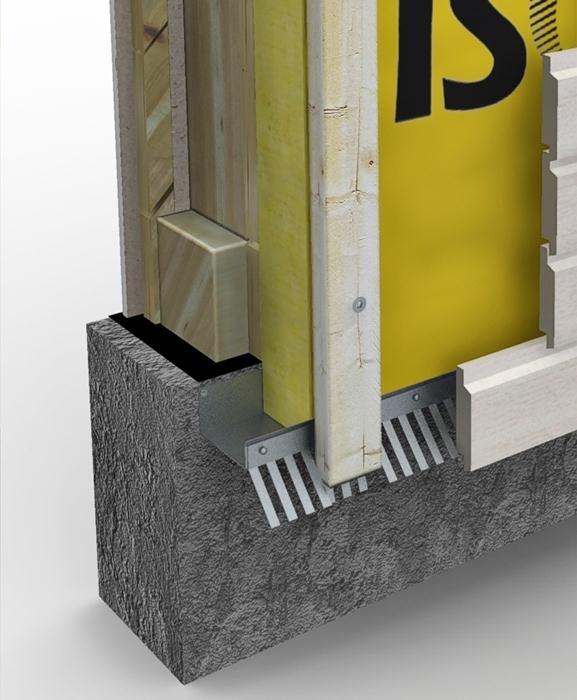

11 ISOVER RKL-31 FACADE Tuuletõkkeplaadid 11 Soojusjuhtivustegur: λ D = 0,031 W/mK Tuleohutuse klass: A2-s1,d0, Paksused 25 mm(ej),30 ja 50 mm: / Plaadi mõõdud 1200x3000mm Paksused 30, 50, 75 ja 100 mm / Plaadi mõõdud 1200x1800mm Pikemates külgedes sulundühendus VAJAB distantspuksi Facade pinnakattega, teibitav Plaatidevahelised ühenduskohad teibitavad RKL Facade teibiga Võimalik tellida ka halli tooni Facade kattega 30 mm paksust plaati Kasutukohad: - tuuletõkkeks ja lisasoojustuseks Kinnitamine: - suure peaga kuumtsink-nael - suure peaga villaseib + tsingitud kruvi - R/V müürisidemed + stopperseibid + kinnituskruvid

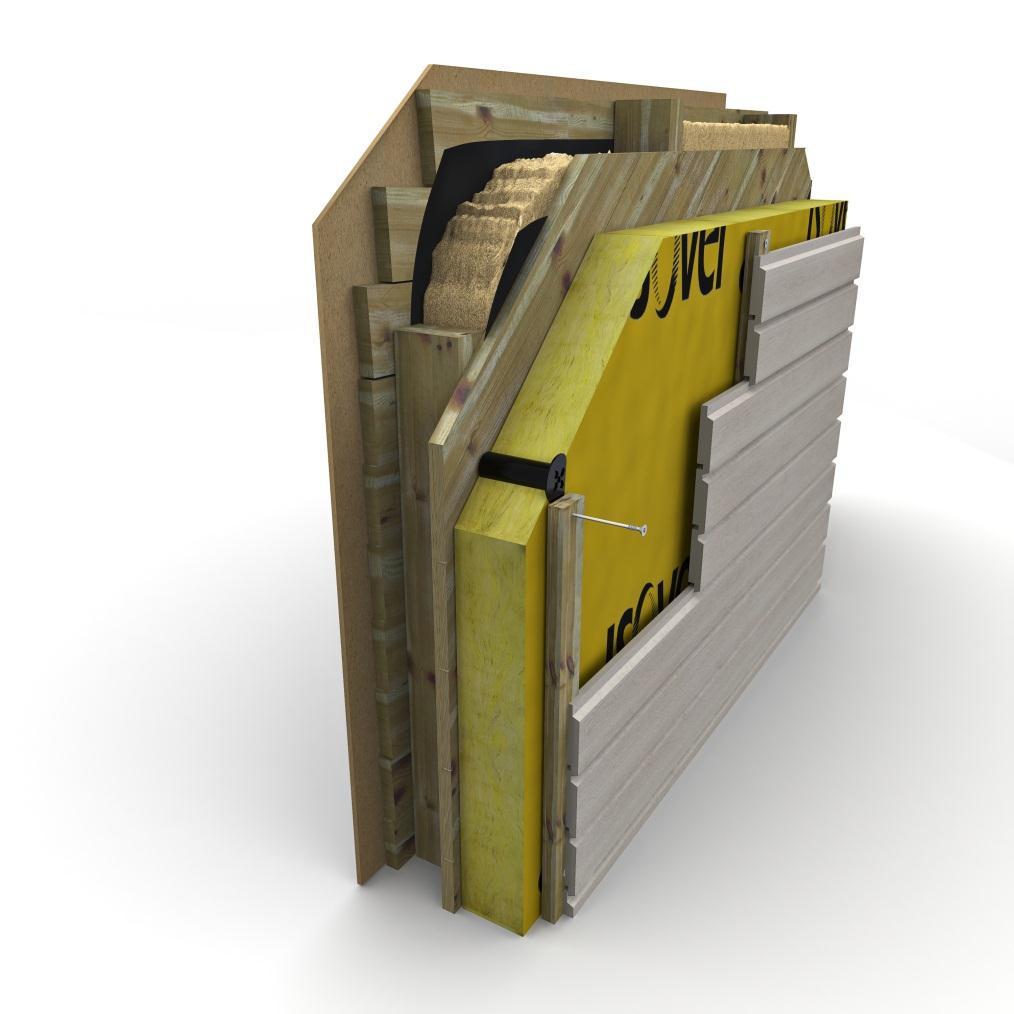

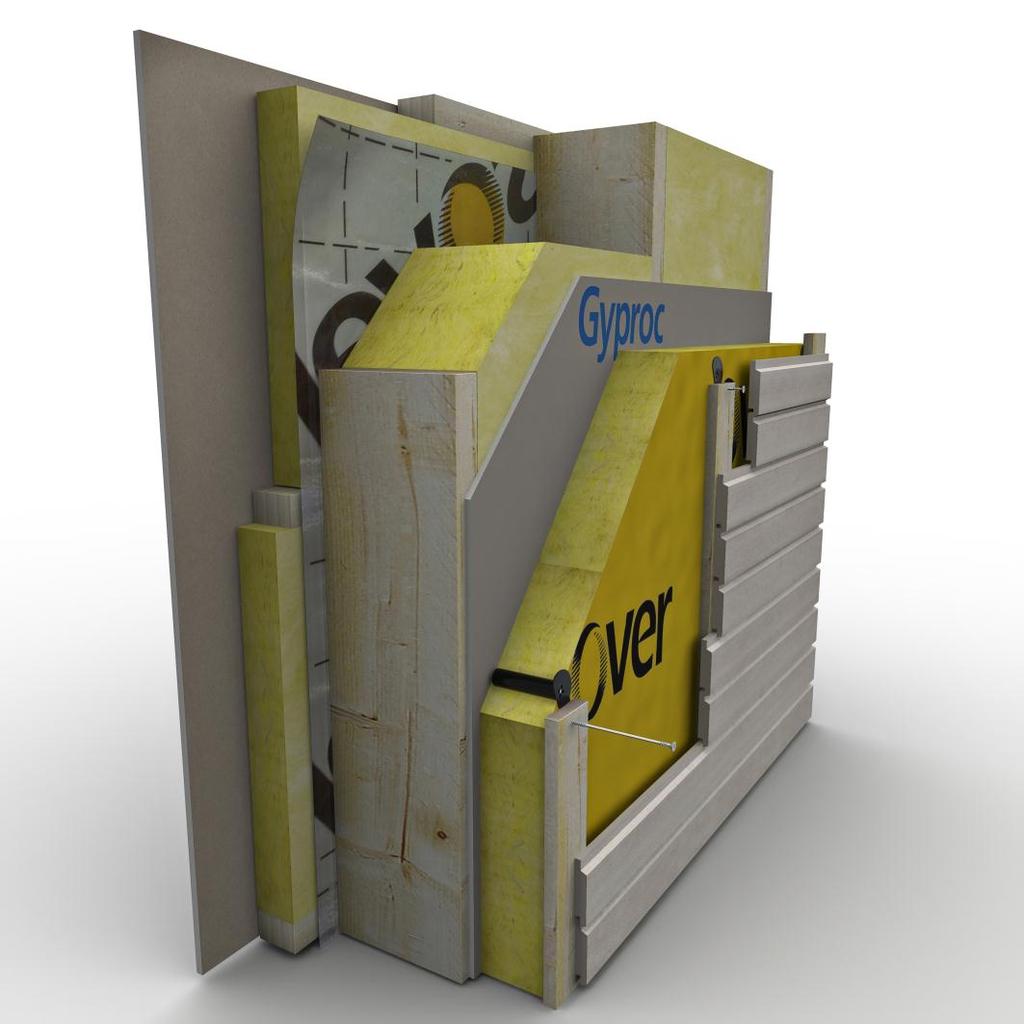

12 RKL 31 Facade kasutamine

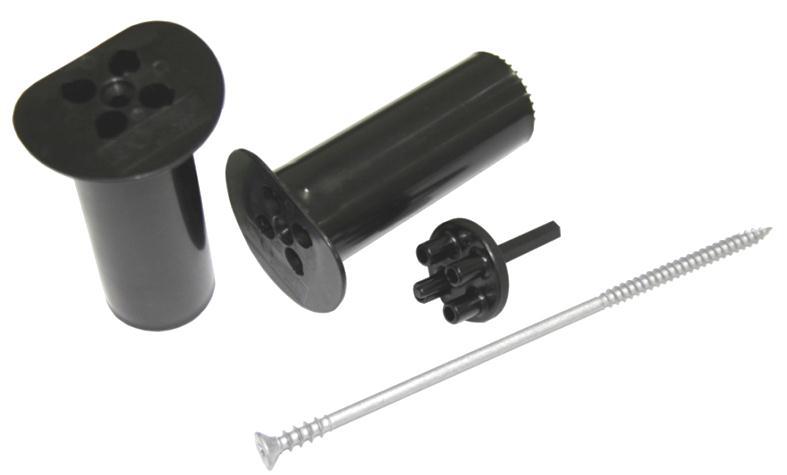

13 RKL TermoFix kinnituskomplekt KRUVIGA - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga - Paigalduskomplekt sisaldab kõiki vajalikke osasid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm kinnitamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) Kinnituskruvid (Ruspert viimistlusega TX30 ostikuga) - Lisaks on vaja Akudrell+ otsik TX30 Vasar Naelad pikkusega 100mm (75mm tuuletõkkeplaadile) või 125mm (100mm tuuletõkkeplaadile) Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut ning kruvisid (mm) RKL Termofix 75 kinnitamise komplekt RKL Termofix 100 kinnitamise komplekt

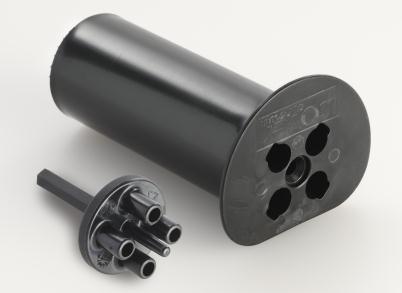

14 RKL TermoFix kinnituskomplekt KIVISEINALE - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga otse kiviseina (Fibo, Aeroc) - Paigalduskomplekt sisaldab TermoFix kinniteid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm paigaldamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) - Lisaks on vaja Kergbetoonkruvid - pikkusega alates 160mm (75mm tuuletõkkeplaadile) - või pikkusega alates 180mm (100mm tuuletõkkeplaadile) Kinnitussügavus alusmaterjali vähemalt ca 60 mm ning juurde on vaja arvestada tuulutsliistu paksus (ca 20 mm). Töö kiiremaks sujumiseks on soovituslik eelnevalt tuultusliistule või -lauale suurem auk ette puurida ning läbimõõdult suurem, kui kergbetoonkruvi. Samuti on soovitatav TermoFix kinniti ava suuremaks puurida vastavalt kergbetoonkruvi läbimõõdule. Akudrell+ otsik vastavalt kergbetoonkruvile Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX KIVISEINALE (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut (mm) RKL Termofix 75 kinniti RKL Termofix 100 kinniti

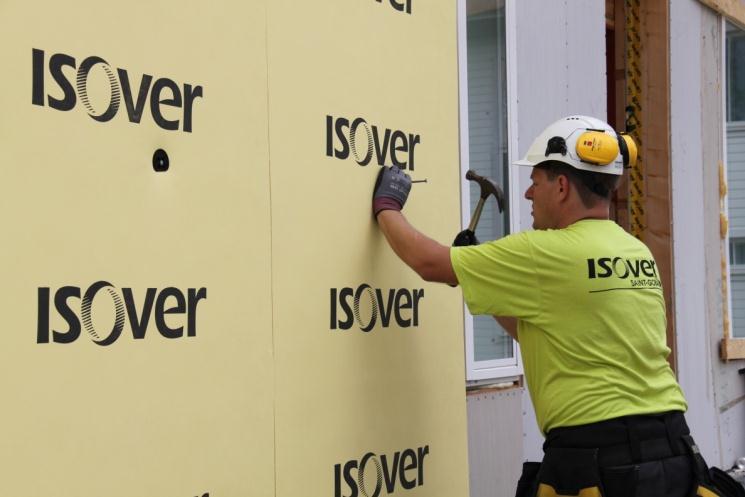

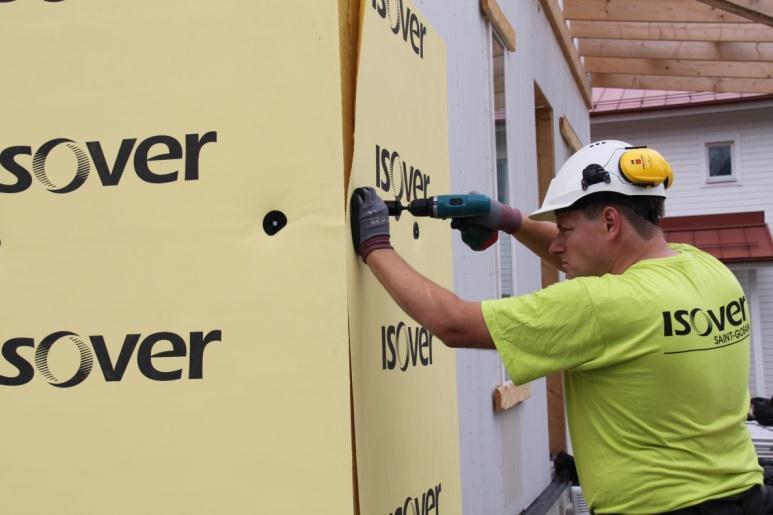

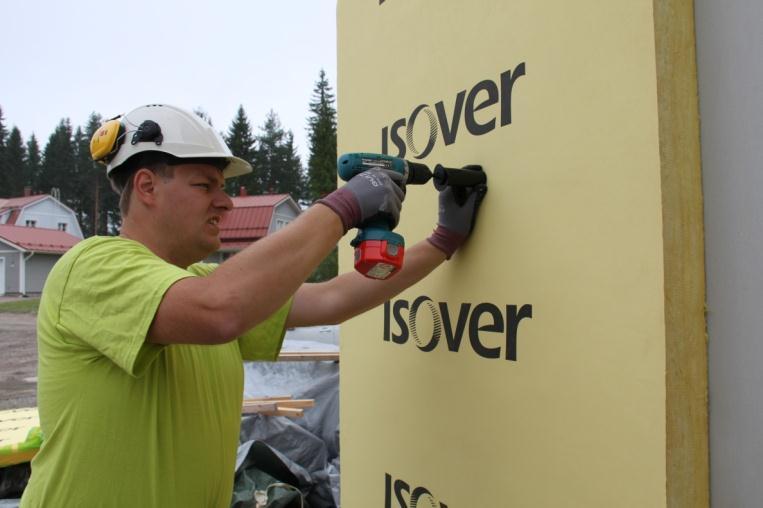

15 Termofix kinniti paigaldamine. 1. Kinnita tuuletõkkeplaadid RKL Termofix distantshülsiga (keera/puuri kinniti läbi plaadi kasutades selleks spetsiaalset otsikut). 2. Kinnita plaat läbi kinniti keskel oleva augu naelaga (100 või 125 mm). 3. Paigalda järgmised kinnitid eelpoolmainitud viisil

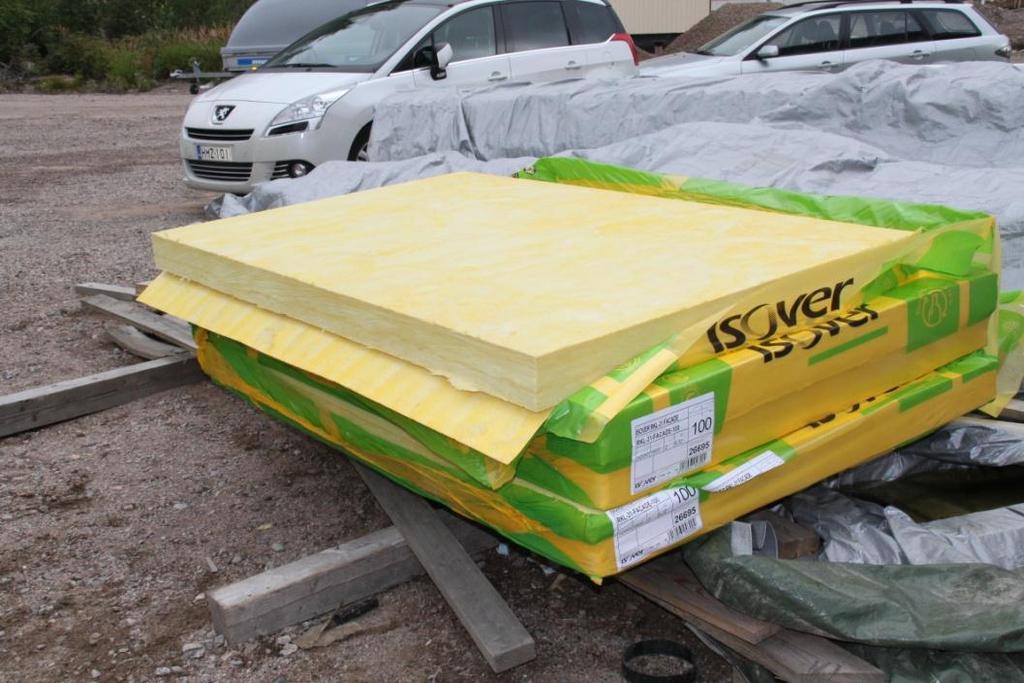

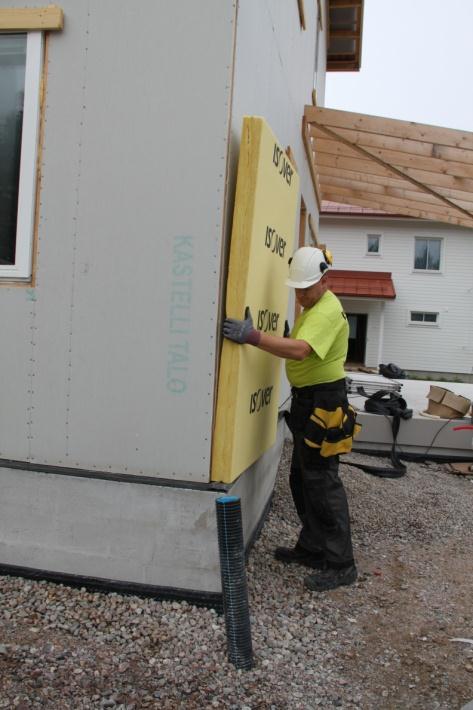

16 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 1 1. Lõika RKL 31 Facade tuuletõkkeplaadilt ära põhisoojustuse osa vähemalt tuuletõkkeplaadi paksuse jagu. Jälgi, et eemaldatav osa oleks täpselt samas mõõdus nii ühest kui teisest plaadi otsast. Teosta lõige sirgelt ning täisnurga all! Ole tähelepanelik, et Sa ei lõikaks läbi ka Facade kattega koos olevat klaaskiudriiet, kuna tugevdusriie annab Facade pinnakattele täiendavalt elastsust ja painduvust! 2. Paigalda hoone välisnurka lõikamata tuuletõkkeplaat ning paigalda ta hoone nurgaga täpselt tasa. Kinnita plaat Termofix kinnititega min.a A 16

17 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 2 3. Paigalda nüüd lõigatud tuuletõkkeplaat seina nii, et ta tuuletõkkeplaatide põhisoojustuse osad oleks omavahel tihedalt vastas ja koos. Kinnita plaat Termofix kinnititega. Keera nüüd lahtine Facade pinnakate ümber nurga või katteta tuuletõkkeplaadi peale. 4. Võta ISOVER Vario/Facade KB3 teip ning kinnita/liimi sellega lahtine Facade pinnakate vastu lõikamata plaadi pinnakatet kinni. Hoone nurgakohtades kasutage ISOVER Vario/Facade KB3 teip (Multitape)i laiusega 90mm või kõrvuti kahte 50 mm laiust teipi, mis on omavahel kokku liimitud keskelt ca10 mm ülekattega

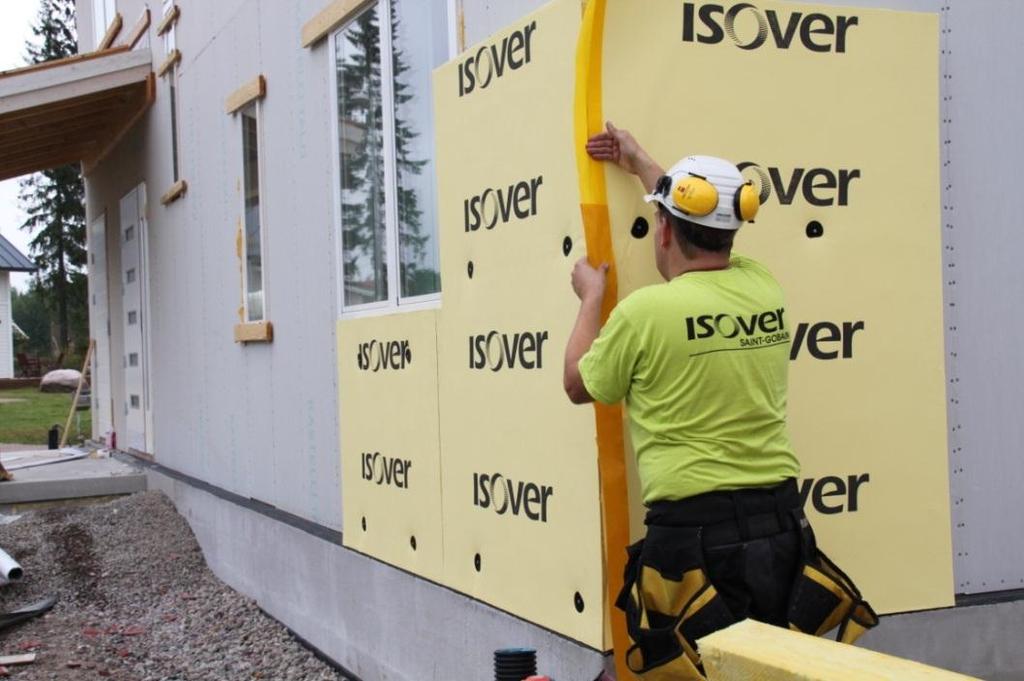

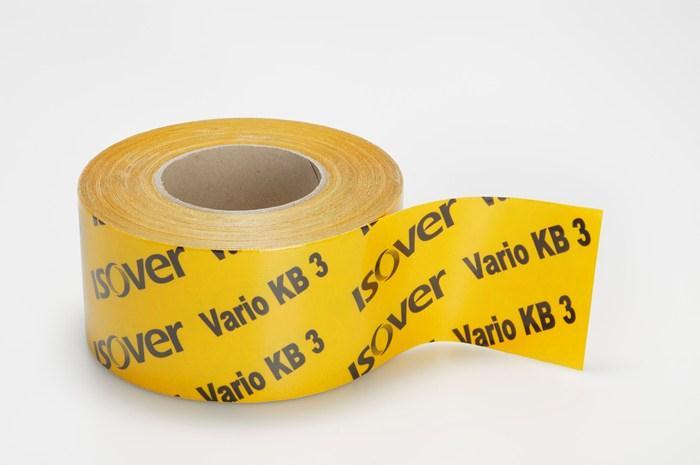

18 ISOVER Vario/Facade KB3 teip ISOVER Vario/Facade KB3 teip on ette nähtud RKL-31 Facade tuuletõkketoodete omavaheliste liitekohtade tihendamiseks. Aluspind peab puhas ja kuiv, vaba õlist, määrdeainest ja tolmust. Optimaalse nakke saamiseks kasutage surverulli või siluge kogu teibitud pind käega üle. Madalaim lubatud teibi paigaldustemperatuur on -5ºC (soovituslik + poolel). Teibi kulu arvestus: 1 m² tuuletõkkeplaadi kohta 1 jm teipi. 18

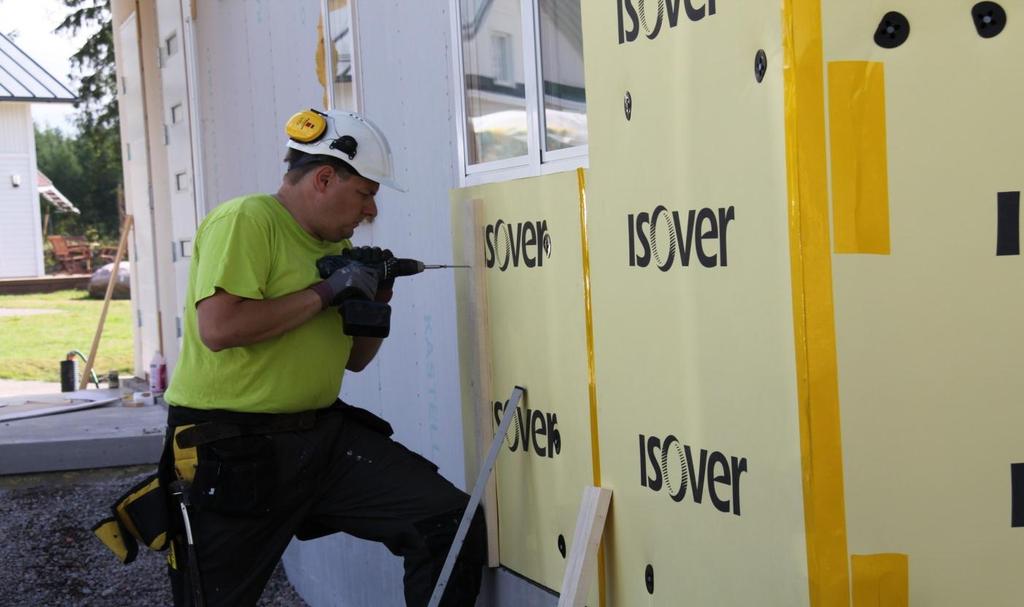

19 Tuulutusliistude kinnitamine / seina loodimine Kinnita tuulutusliistud kinnituskomplektis olevate kruvidega kinniti kõrvalt läbi tuulutusliistu. Kui sein vajab loodimist, siis paigalda vajalikud kõrgendused kinniti ja nn. tuulutusliistu vahele ning keera kruvi kinni. 19

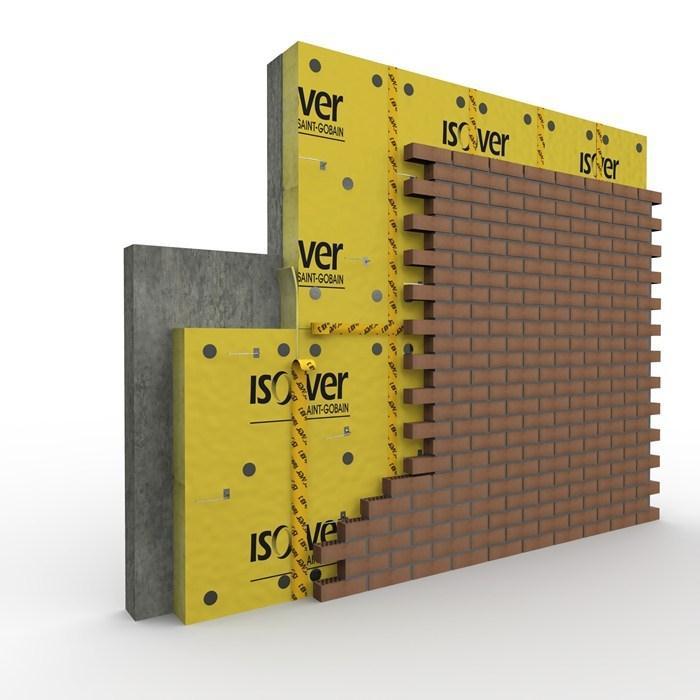

20 ISOVER OL 33 Facade Uus mittepõleva tuuletõkkekattega kaetud ISOVER OL 33 Facade ventileeritavatele fassaadidele Toode OL 33 Facade on välja töötatud kasutamiseks peamiselt soojustusmaterjalina betoonelementide tehastes valmistatud koorikelementides või soojustusmaterjalina ehitusobjektil, kus konstruktsiooni (betoon-, plokk-, tellismüüritis) välisseina viimistluseks on planeeritud tuulutatava ventileerimisvahega tellismüüritis või muu fassaadikate. Tootega ISOVER OL 33 Facade (λd= 0,033 W/mK) saavutatakse ühekihilise lahendusega madalaenergia hoone välisseinale sobivad lahendused: U-arv 0,17 W/m2K (OL 33 Facade 180mm) ja 0,15 W/m2K (OL 33 Facade 205 mm). 20

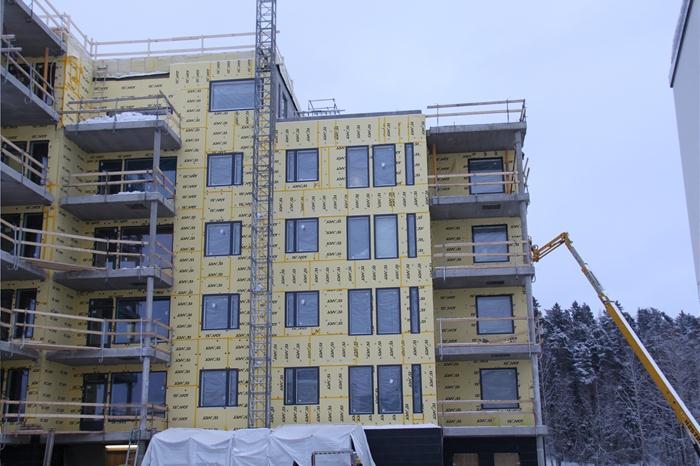

21 21 ISOVER OL 33 Facade

22 22

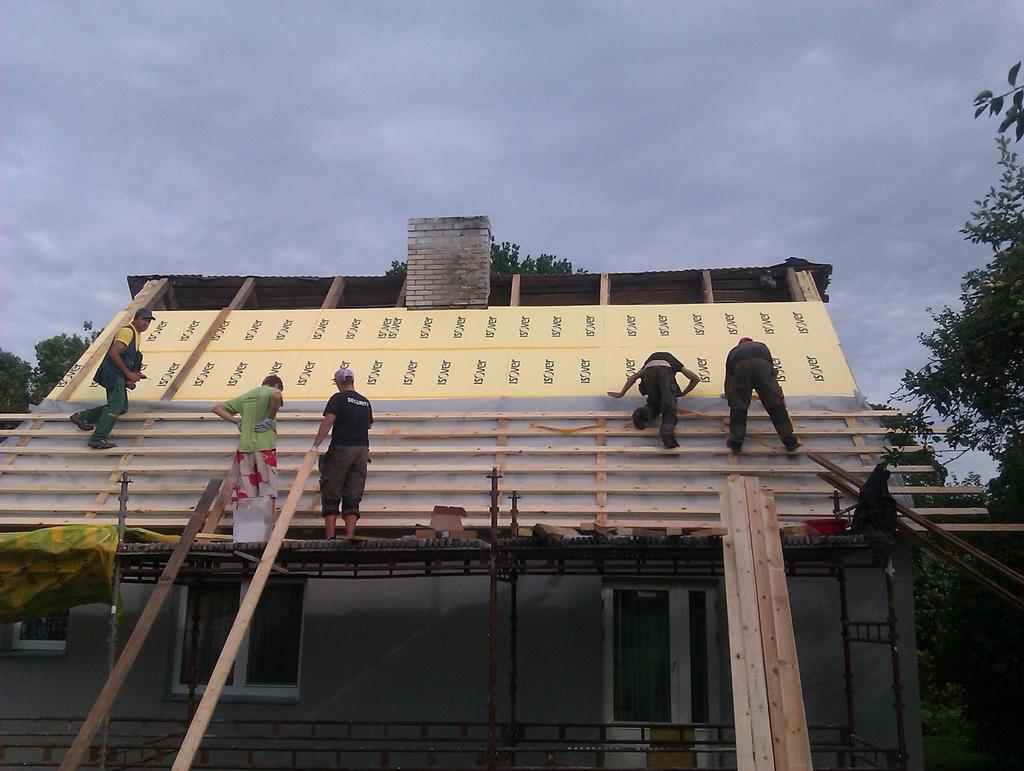

23 23

24 Elamute: välisseinte soojusläbivus 0,12 0,22 W/(m 2 K); Mitteelamute: välisseinte soojusläbivus 0,15 0,25 W/(m 2 K); Lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. VÄLISSEIN PUITKARKASSIST, U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). Puitkarkass laiusega 50 mm, TUULETÕKKEPLAAT samm 600mm, RKL-31 RKL-31 RKL-31 RKL-31 FACADE RKL-31 FACADE VKL PUITKIUD- GYPROC FACADE 50 vahel isolatsioon FACADE 100 mm FACADE 75 mm mm 30 mm EJ 25 mm 13 mm PLAAT 25mm GTS 9 mm 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,032 W/mK 0,055 W/mK 0,250 W/mK 125 mm KL33 0,151 0,172 0,201 0,232 0,242 0,270 0,266 0,304 KL37 0,158 0,181 0,213 0,248 0,259 0,291 0,287 0, mm KL33 0,138 0,155 0,178 0,203 0,210 0,232 0,229 0,256 KL37 0,145 0,164 0,190 0,218 0,226 0,250 0,247 0, mm KL33 0,127 0,141 0,161 0,180 0,186 0,203 0,201 0,222 KL37 0,134 0,150 0,171 0,194 0,200 0,219 0,217 0, mm KL33 0,117 0,130 0,146 0,162 0,167 0,180 0,179 0,195 (150+50) KL37 0,124 0,138 0,156 0,175 0,180 0,195 0,193 0, mm KL33 0,109 0,120 0,134 0,148 0,152 0,163 0,161 0,175 KL37 0,116 0,128 0,143 0,159 0,163 0,176 0,174 0, mm KL33 0,102 0,112 0,124 0,135 0,139 0,148 0,147 0,158 KL37 0,109 0,119 0,133 0,146 0,150 0,160 0,159 0, mm KL33 0,096 0,105 0,115 0,125 0,128 0,136 0,135 0,144 KL37 0,102 0,112 0,123 0,135 0,138 0,147 0,146 0, mm KL33 0,091 0,098 0,107 0,116 0,118 0,125 0,124 0,132 KL37 0,097 0,105 0,115 0,125 0,128 0,136 0,135 0,144 Arvutustes on puit arvestatud ühe terve osana. Kui puitkarkass on paigaldatud mitmes kihis ja teineteise suhtes risti (200mm=150+50), siis see annab mõnel juhul natukene parema U-arvu. Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr 68 24

25 KALDKATUS PUITKARKASSIST, U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). Puitkarkass laiusega 50 mm, TUULETÕKKEPLAAT samm 600mm, RKL-31 RKL-31 PUITKIUD- VKL GYPROC vahel isolatsioon FACADE 50 mm FACADE 25 mm PLAAT 12mm 13 mm GTS 9 mm 0,031 W/mK 0,031 W/mK 0,055 W/mK 0,032 W/mK 0,250 W/mK 200 mm KL33 0,146 0,167 0,188 0,18 0,195 KL37 0,156 0,180 0,204 0,195 0, mm KL33 0,124 0,139 0,147 0,148 0,158 KL37 0,133 0,15 0,159 0,160 0, mm KL33 0,107 0,118 0,124 0,125 0,132 KL37 0,115 0,128 0,135 0,136 0, mm KL33 0,1 0,106 0,112 0,109 0,114 KL37 0,108 0,114 0,122 0,118 0, mm KL33 0,091 0,095 0,1 0,096 0,102 KL37 0,098 0,103 0,109 0,104 0, mm KL33 0,083 0,086 0,091 0,086 0,092 KL37 0,089 0,093 0,098 0,093 0, mm KL33 0,08 0,079 0,083 0,078 0,084 KL37 0,083 0,086 0,09 0,084 0, mm KL33 0,071 0,07 0,076 0,071 0,077 KL37 0,08 0,079 0,083 0,077 0, mm KL33 0,067 0,069 0,07 0,065 0,072 KL37 0,072 0,074 0,077 0,071 0,078 Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr Nõuded välispiiretele Elamute katuste ja põrandate soojusläbivus 0,1 0,15 W/(m 2 K) Mitteelamute katuste ja põrandate soojusläbivus 0,1 0,2 W/(m 2 K) 25

26 VÄLISSEIN: FIBO SOOJUSTUS PUITKARKASSI VAHEL + TUULETÕKE. U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). TUULETÕKKEPLAAT RKL-31 RKL-31 RKL-31 RKL-31 FACADE RKL-31 FACADE VKL PUITKIUD- GYPROC Puitkarkass laiusega FACADE 50 mm, 100 mm samm 600 mm, vahel isolatsioon. 0,031 W/mK 50 mm 70 mm 100 mm 125 mm 150 mm 175 mm 200 mm 250 mm 300 mm FACADE 75 mm 0,031 W/mK FACADE 50 mm 30 mm EJ 25 mm 13 mm 0,031 W/mK 0,031 W/mK 0,031 W/mK PLAAT 25mm 0,032 W/mK 0,055 W/mK GTS 9 mm 0,250 W/mK KL33 0,175 0,204 0,245 0,291 0,305 0,348 0,342 0,401 KL37 0,179 0,209 0,252 0,301 0,317 0,363 0,357 0,420 KL33 0,161 0,185 0,217 0,253 0,264 0,296 0,292 0,333 KL37 0,165 0,191 0,225 0,264 0,276 0,311 0,306 0,352 KL33 0,143 0,162 0,186 0,212 0,220 0,242 0,239 0,266 KL37 0,148 0,168 0,195 0,223 0,232 0,256 0,253 0,283 KL33 0,131 0,147 0,167 0,187 0,193 0,210 0,208 0,228 KL37 0,136 0,153 0,175 0,198 0,204 0,223 0,221 0,244 KL33 0,121 0,134 0,151 0,167 0,172 0,186 0,184 0,200 KL37 0,126 0,141 0,159 0,178 0,183 0,198 0,196 0,214 KL33 0,112 0,124 0,138 0,152 0,155 0,166 0,165 0,178 KL37 0,118 0,130 0,146 0,161 0,166 0,178 0,176 0,191 KL33 0,105 0,115 0,127 0,138 0,142 0,151 0,150 0,160 KL37 0,110 0,121 0,134 0,148 0,151 0,162 0,160 0,172 KL33 0,092 0,100 0,109 0,118 0,121 0,127 0,126 0,134 KL37 0,098 0,106 0,117 0,126 0,129 0,137 0,136 0,144 KL33 0,083 0,089 0,096 0,103 0,105 0,110 0,109 0,115 KL37 0,088 0,095 0,103 0,111 0,113 0,118 0,118 0,124 Arvutustes on puit arvestatud ühe terve osana. Kui puitkarkass on paigaldatud mitmes kihis ja teineteise suhtes risti, siis see annab mõnel juhul natuke parema U-arvu. 26 Normide piires Ei täida norme Normidest parem

27 Tuulutatava fassaadi ühekihiline soojustus U-väärtused W/m2K OL-33 FACADE Soojustuse pakus, mm OL-33 OL-33 + FIBO 3 (200 mm) OL-33 + AEROC CLASSIC (200 mm) 120 mm 0,250 0,208 0, mm 0,170 0,151 0, mm 0,150 0,135 0,125 Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr Nõuded välispiiretele Elamute välisseinte soojusläbivus 0,12 0,22 W/(m 2 K) Mitteelamute välisseinte soojusläbivus 0,15 0,25 W/(m2 K) 27

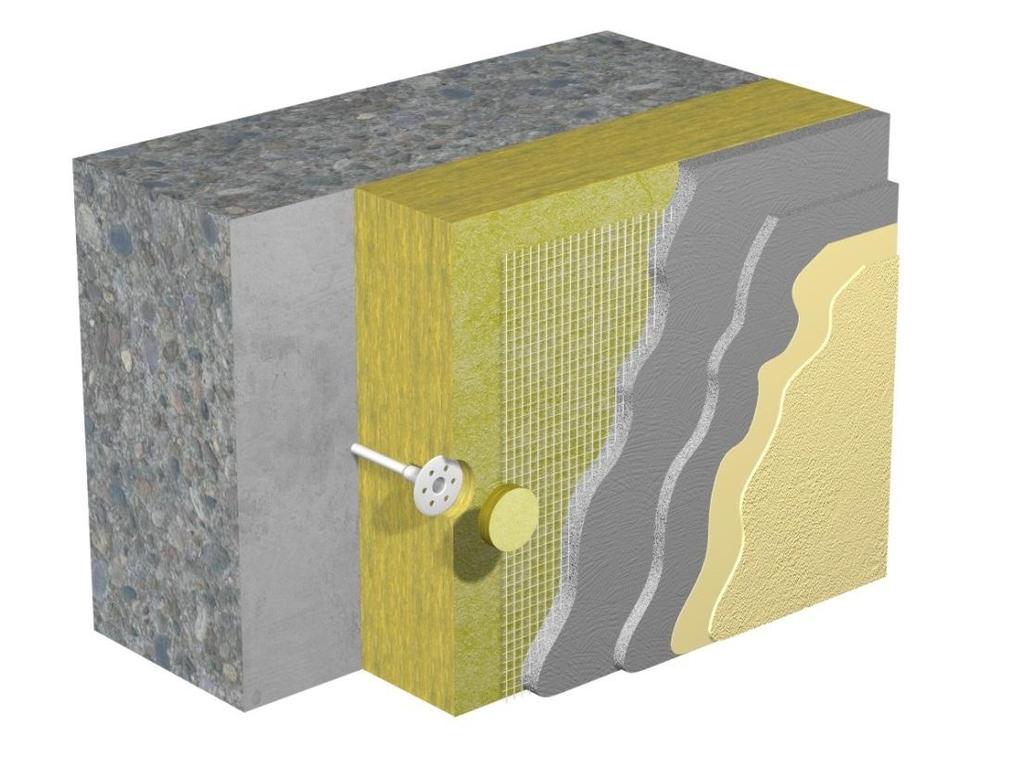

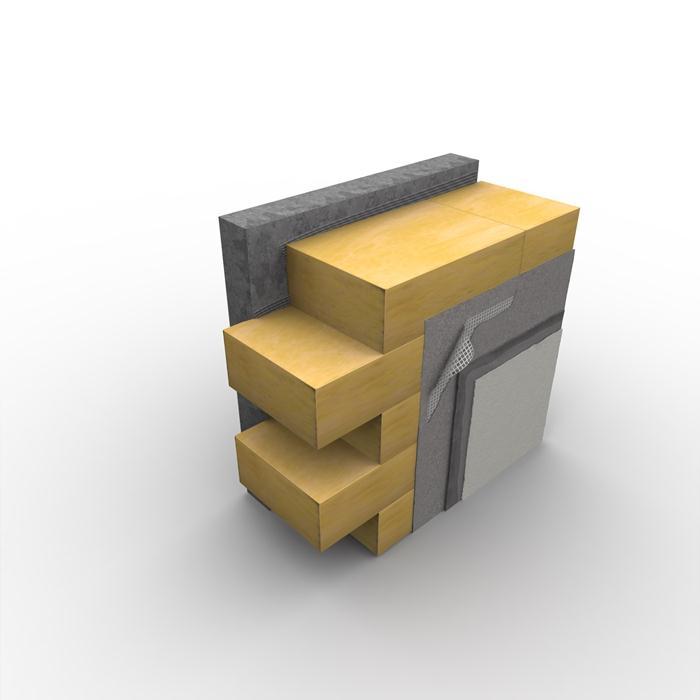

28 Õhekrohvisüsteem WEBERMIN ja ISOVER FS30, 30 kpa Soojusjuhtivustegur: λ D = 0,037 W/mK Krohv: Weber.therm xWeber.therm 310+Weber.pas 481 silikoonkrohv 28

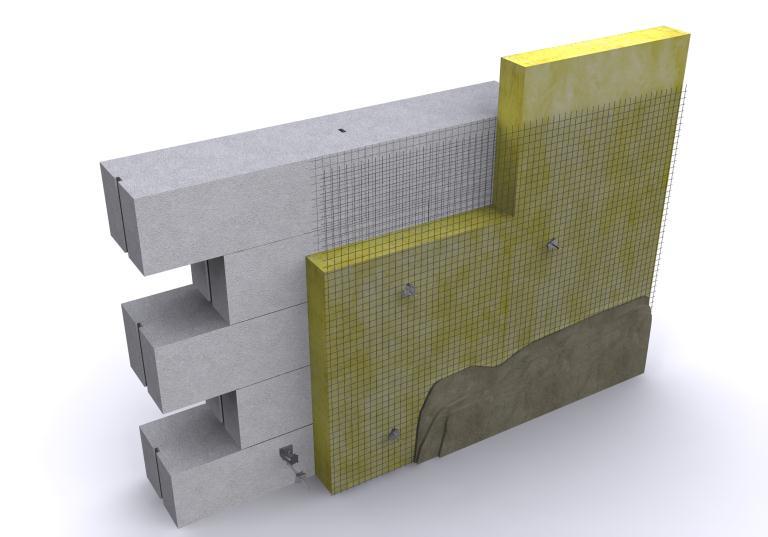

29 Õhekrohvisüsteem WEBERMIN ja ISOVER FL, 50 kpa Soojusjuhtivustegur: λ D = 0,039 W/mK Krohv: Weber.therm xWeber.therm 310+Weber.pas 481 silikoonkrohv 29

30 ISOVER FS5, 5 kpa kasutamine ThermoRoc süsteemis Soojusjuhtivustegur: λ D = 0,035 W/mK Krohv: 2xWeber.stuck 313+Weber.pas 481 silikoonkrohv 30

31 ISOVER FS5+, 5 kpa kasutamine ThermoRoc süsteemis Soojusjuhtivustegur: λ D = 0,031 W/mK 31

32 Krohvivillade võrdlustabel Elamute välisseinte soojusläbivus 0,12-0,22 W/(m 2. K) Mitteelamute välisseinte soojusläbivus 0,15-0,25 W/(m 2. K) Lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. U-väärtused W/m2K FIBO - 3, 200 mm + krohvivill. Soojustuse pakus, mm ISOVER FL 0,041 W/mK ISOVER FS30 0,037 W/mK ISOVER FS5 0,035 W/mK ISOVER FS5+ 0,031 W/mK 50 mm 0,422 0,401 0,389 0, mm 0,324 0,304 0,293 0, mm 0,281 0,262 0,252 0, mm 0,248 0,231 0,221 0, mm 0,211 0,195 0,187 0, mm 0,184 0,170 0,162 0, mm 0,169 0,156 0,149 0, mm 0,142 0,130 0,124 0, mm 0,122 0,112 0,107 0, mm 0,107 0,098 0,094 0, mm 0,096 0,087 0,083 0, mm 0,086 0,079 0,075 0,068 Normide piires 32 Ei täida norme Normidest parem

33 33

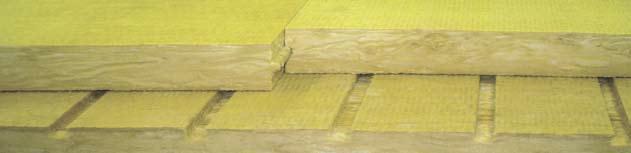

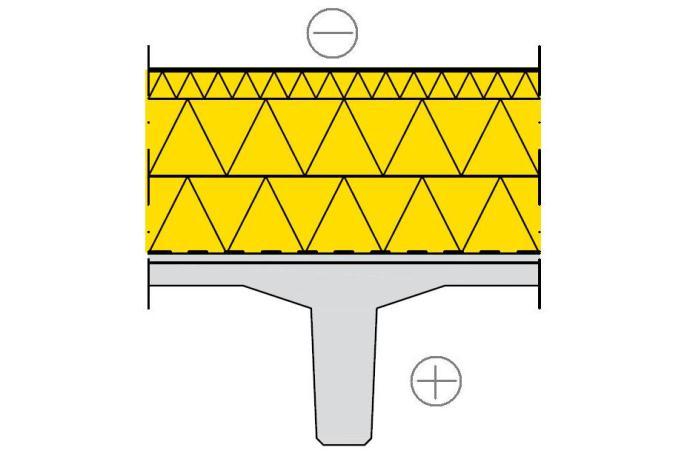

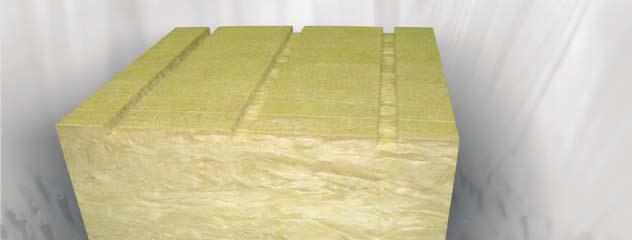

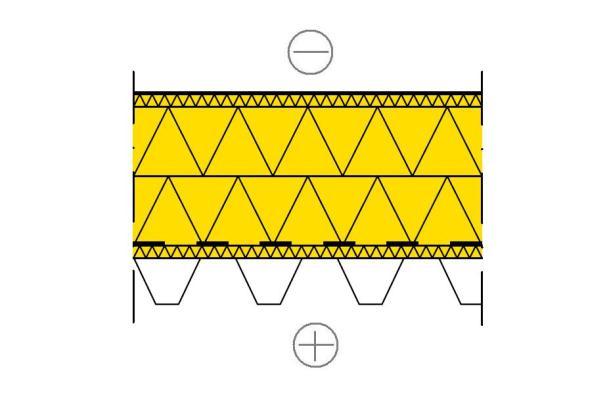

34 34 Parem lahendus, sooned alumise plaadi ülapinnas

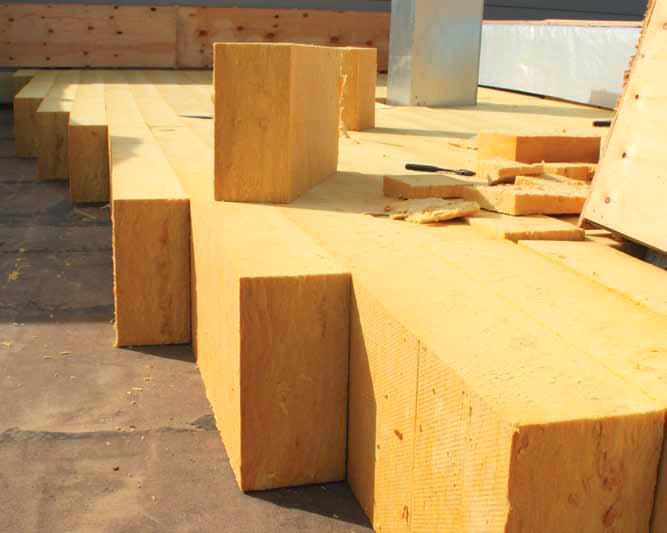

35 ISOVER OL-LAM Soojusjuhtivustegur: D =0,040 W/mK Koormustaluvus: 50 kpa - paksus 400 mm, Tulekindlusklass: A2-s1, d0 Kasutatakse: Lamekatuse kahekihilise soojustuse alumise kihina 35

36 U arvud Elamute katuste valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: Katuste soojajuhtivus 0,1 0,15 W/(m 2 K); Mitteelamute katuste valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: Katuste soojajuhtivus 0,1 0,2 W/(m 2 K); Soojustuslahendus U-arv Alumine kiht Pealmine kiht Paksus kokku Korrigeeritud OL-P OL-TOP UC=U+ΔU mm mm mm W/m2K

37 U arvud Elamute katuste valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: Katuste soojajuhtivus 0,1 0,15 W/(m 2 K); Mitteelamute katuste valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: Katuste soojajuhtivus 0,1 0,2 W/(m 2 K); Soojustuslahendus U-arv Alumine kiht Pealmine kiht Paksus kokku Korrigeeritud OL-LAM OL-TOP UC=U+ΔU mm mm mm W/m2K

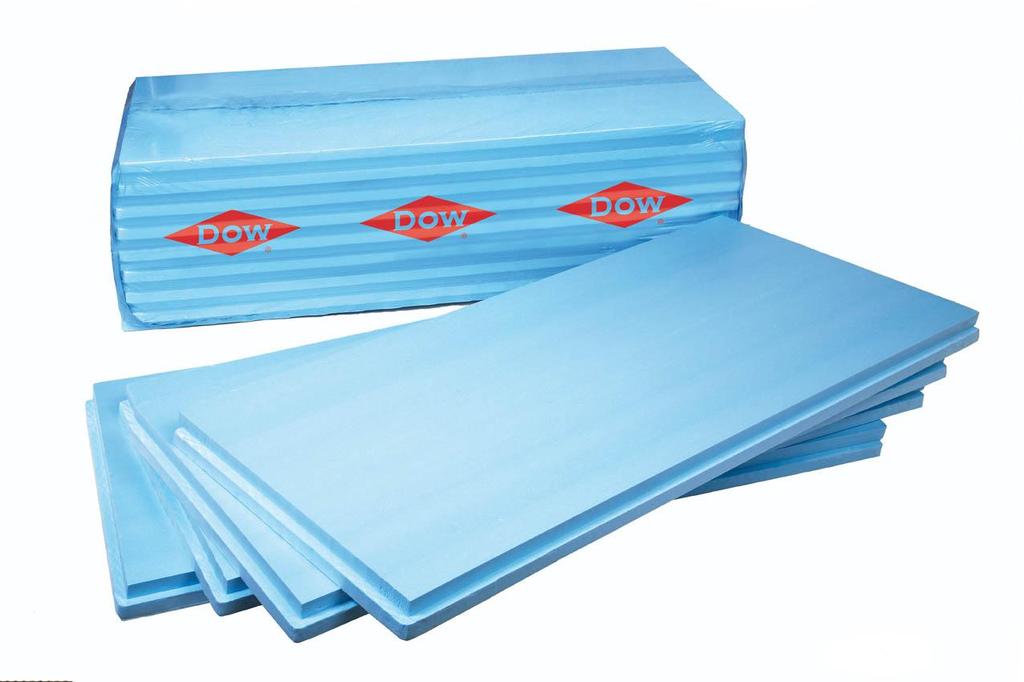

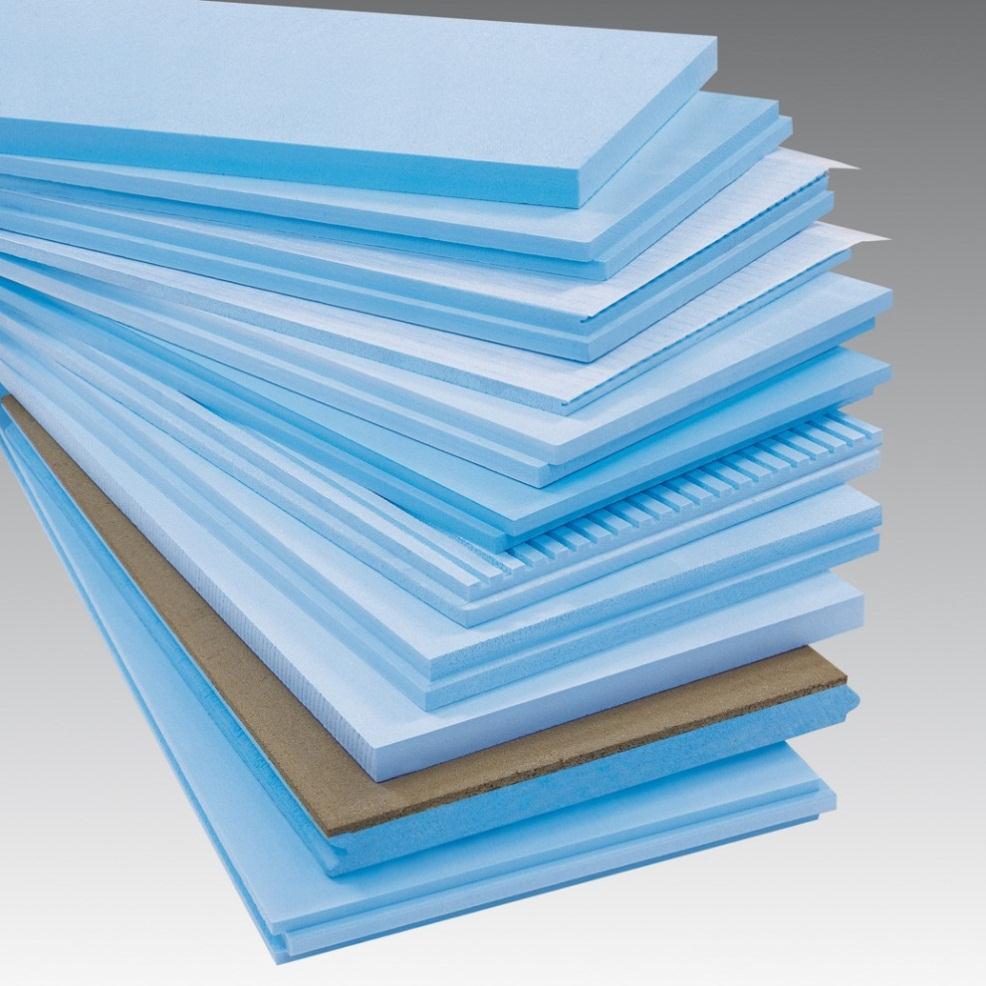

38 38 Styrofoam niiskuskindel XPS isolatsioon

39 Styrofoami tootevalik Styrofoam 250 SL-A-N Styrofoam 300 SL-A-N ja 300 BE-A-N Styrofoam 400 SL-A-N Styrofoam 500 SL-A-N Styrofoam 700 SL-A-N Styrofoam 300 PL-A-N Foamlock klamber λ D =0.034 W/mK kuni paksuseni 60 mm λ D =0.036 W/mK kuni paksuseni 120 mm Number näitab lühiajalist nimisurvetugevust kpa tes (EN 826) A Avance, CO 2 tehnoloogiaga vahustatud, freoonivaba, kärgedes on õhk X eriti väikese soojusjuhtivusega tooted, freoonivaba, kärgedes on õhk N ei sisalda tulepüsivust suurendavaid broomiühendeid PL Planed kare, hööveldatud toode SL Ship Lap ehk kõigis servades sulundsoonega 15 mm BE Butt Edge ehk sirge nelikantservaga kõigil külgedel

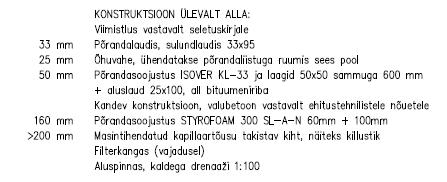

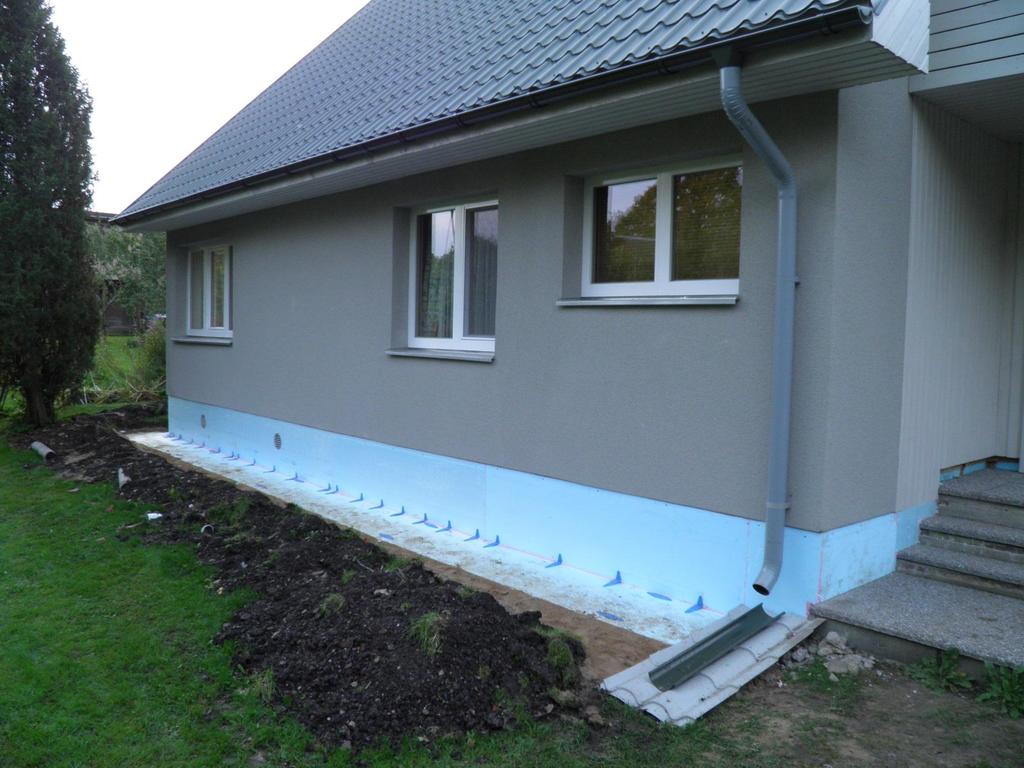

40 40 Madalvundamentide soojustamine

41 41

42 42

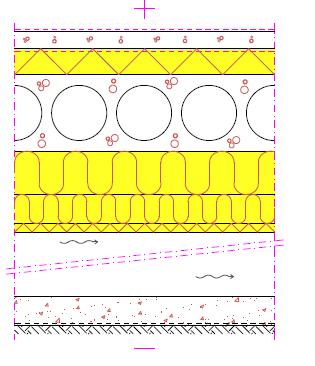

43 43

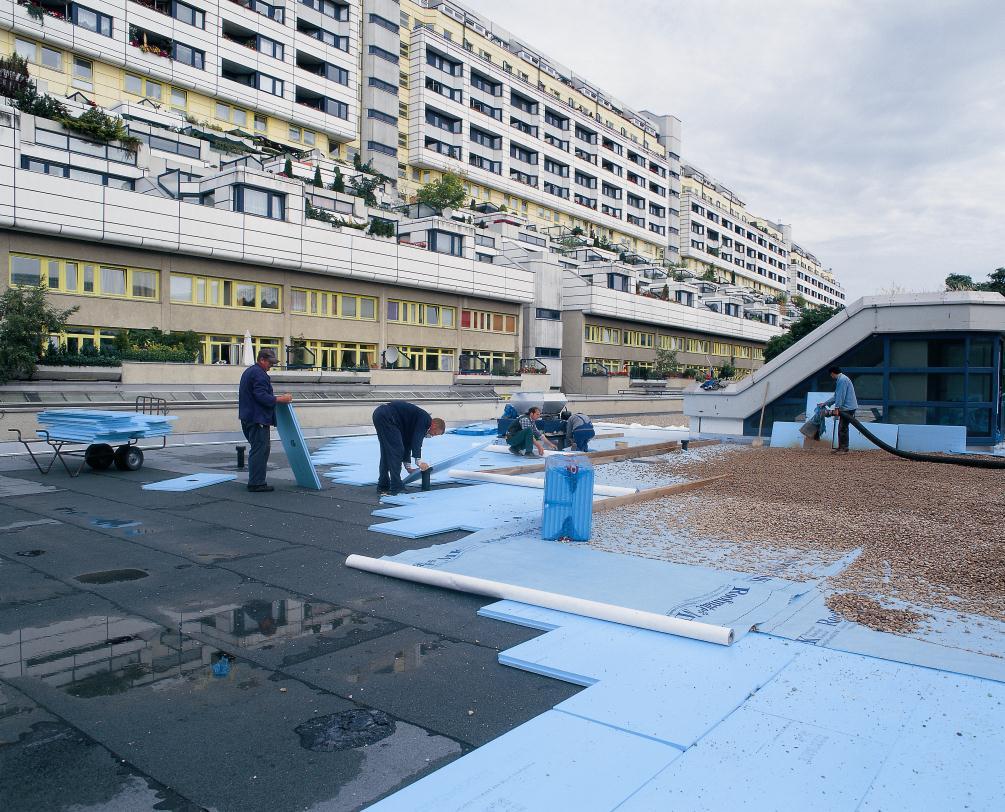

44 44 Pööratud katused

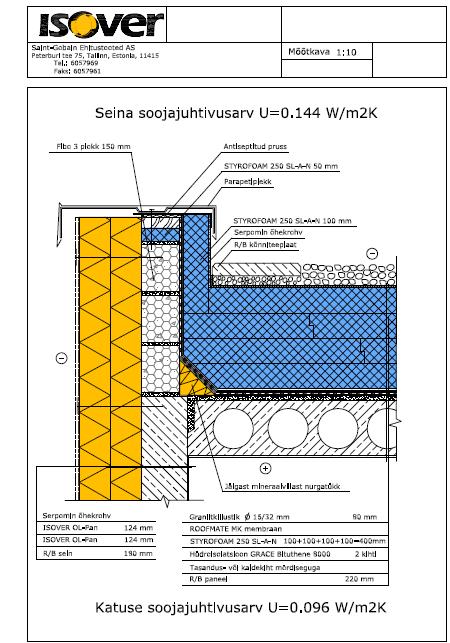

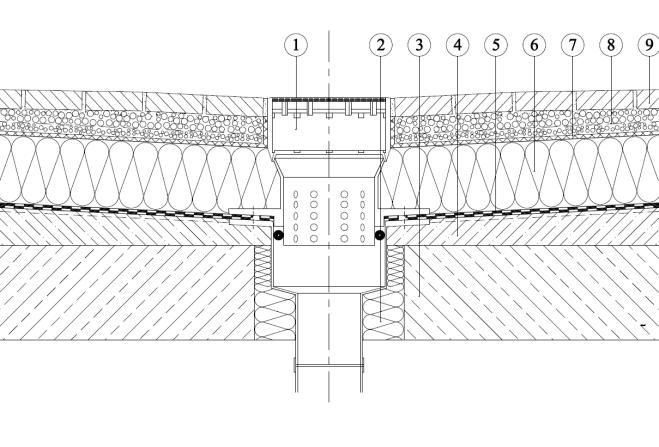

45 45 Pööratud katused

46 Styrofoam Xenergy ( kpa) Uue põlvkonna XPS soojustus λ D =0.032 W/mK Olematu veeimavus pikaajalisel vette sukeldamisel 0.2% (EN12087), Külmumis-sulamistsüklitele vastupidavus. Pärast 300 tsüklit survetugevuse vähenemine 10%, veeimavus 1% (EN12091) Kõrge aurudifusioonikindlus, veeimavus pikaajalisel difusioonil 0.5-3% (EN12088) 46

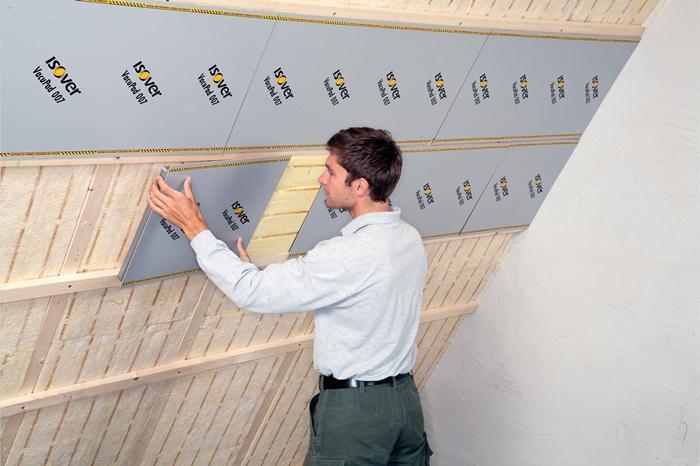

47 Vaakumpaneel ISOVER VacuPad 007

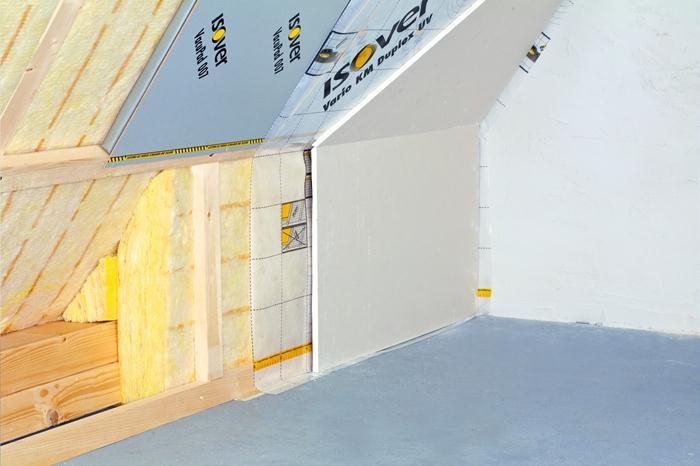

48 ISOVER VacuPad 007 Integra λ D =0.007 W/mK Veeaurutakistus μ > (EN 12086) Kasutustemperatuur C Survetugevus 50 kpa (EN 826) Tõmbetugevus 50 kpa (EN 1607) 48

49 Tööjuhised Enne paigaldamist tuleb paneeli uurida võimalike kahjustuste eest! Koputage paneeli ja tehke kindlaks, kas vaakumpaneel on korras. Kui vaakumpaneel on katki, kumiseb see kui tühi kast. Tähelepanu! : Isegi kui vaakumit enam pole paneelis võib paneeli ikkagi kasutada, kuid soojusjuhtivustegur on siis -> 0,020 W/m K (kvartsituum) Terve paneeli soojusjuhtivustegur on 0,007 W/m K. 49

50 Toote tutvustus ISOVER VacuPad Integra UVP 007 -l on kihiline kvartstuum, mis on alumiiniumkaitsekiles isoleeritud vaakumis. Isolatsiooni tuum on ümberringi pitseeritud paksu tihenduslindiga. Paneeli mõlemad pinnad on kaitstud 3 mm-se MDF-plaadiga. (NB! Kaitse plaati kahjustuste eest!) Toote servad on elastsed ja tagavad vuukide hea tiheduse. Kvartsituum Alumiiniumist kaitsekile ) 3 mm MDF-plaat Pehme polüuretaanvaht Paks tihenduslint 50

51 Tootetutvustus Soojajuhtivus paneeli keskosas 0,007 W/m K (tuum) Toode Tootekood L x B [mm] Paksus [mm] λ D [W/m ²K] R-arv [m² K/W] Kogu plaadi soojapidavus sisaldades vuuke, vt. tabelit: Integra UVP x494 (välismõõt) 1000x450 (sisemõõt) 31 0,007 3,40 Integra UVP x494 (välismõõt) 500x450 (sisemõõt) 31 0,007 3,20 31 mm 126 mm 51

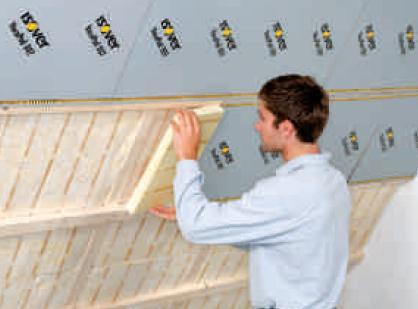

52 Tööjuhend seina- ja katuse paigaldusel Näide paigaldusplaanist: Puitroovitis, 28x45 mm Jätkukohad ISOVER RKL-31 30mm ISOVER VacuPad Integra UVP 007 Pehme tihenduslint tagab vuugi tiheda liitumise roovitise ja paneeli vahel. 52

53 Tööjuhised ISOVER VacuPad Integra UVP 007 paigaldatakse 500 mm sammuga 28x45 mm puitroovituse vahele. Jätkutükid tehakse ISOVER RKL-31 30mm plaadiga. Katuste ja seinte lisasoojustuskohtadele soovitame VacuPad paneeli peale 50 mm paigalduskihti, kuhu saab paigaldada ka juhtmed ja muud kommunikatsioonid. Paneelid kinnitatakse kruvidega paneeli servadest läbi MDF plaadi roovitisele. TÄHELEPANU! Paneele ei saa kinnitada kruvidega muudest kohtadest, piirjoon on tähistatud kollase-musta märgiga paneeli peal. 53

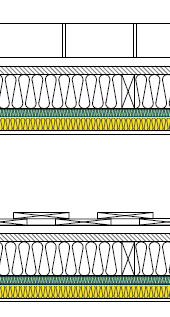

54 Konstruktsioon Hetke olukord Lisasoojustus U-arv Kaldkatus 2013 (U-arv ) 45*120 mm sarikad s.1200 mm U-arv ~0,35 45*145 mm sarikad s.1200 mm U-arv ~ 0,28 45*170 mm sarikad s.1200 mm U-arv ~ 0,25 ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht Välisseinad 2013 (U-arv 0, ) Palksein 150mm U-arv ~1,10 Karkass 50x100 mm s.600 U-arv ~ 0,45 Karkass 50x125 s.600 U-arv ~ 0,37 Karkass 50x150 s.600 U-arv ~ 0,32 Massiivne tellissein 1½ kivi U-arv ~ 1,04 ISOVER Vacupad mm paigalduskiht + 30 mm ISOVER RKL-31 ISOVER Vacupad mm paigalduskiht + 50 mm ISOVER RKL-31 ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht 0,16 0,15 0,15 0,14 0,14 0,13 0,17 0,17 0,17 0,15 0,14 0,25 54

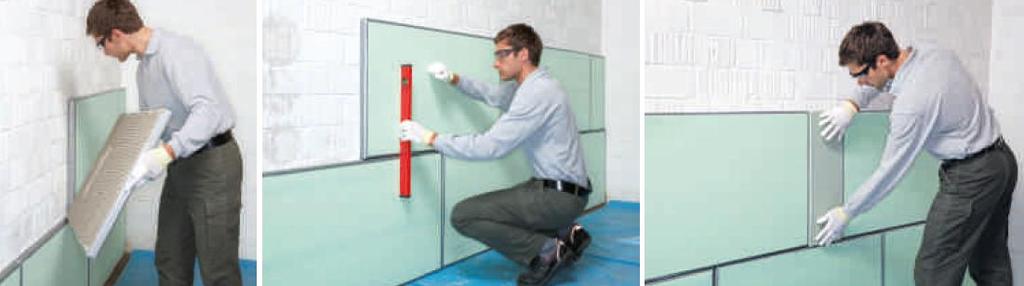

55 VacuPad Kontur seintele Paneeli kinnitamiseks sobib iga liim, mis sobib ka EPS/XPS liimimiseks! PU vaht paneeli servades peab olema kokku pressitud Sama märkus nagu katuste puhul: alusta servadest ja lõpeta keskel 55

56 VacuPad Kontur seintele Paneelide laotusskeem teha võimalikult nii, et külmasilla kohtasid oleks vähe! Mineraalvill või EPS/XPS λ D =0.032 W/mK mitte äärtes! VacuPad 1000x600 VacuPad 300x Mineraalvill või EPS/XPS λ D =0.032 W/mK piirde keskel, mitte äärtes!

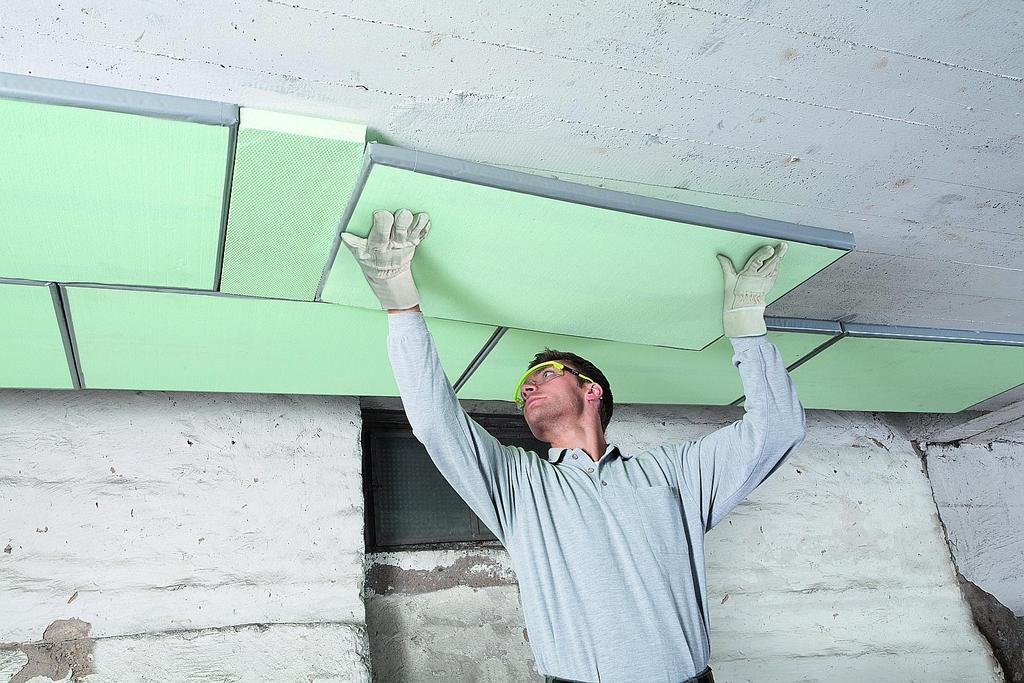

57 57

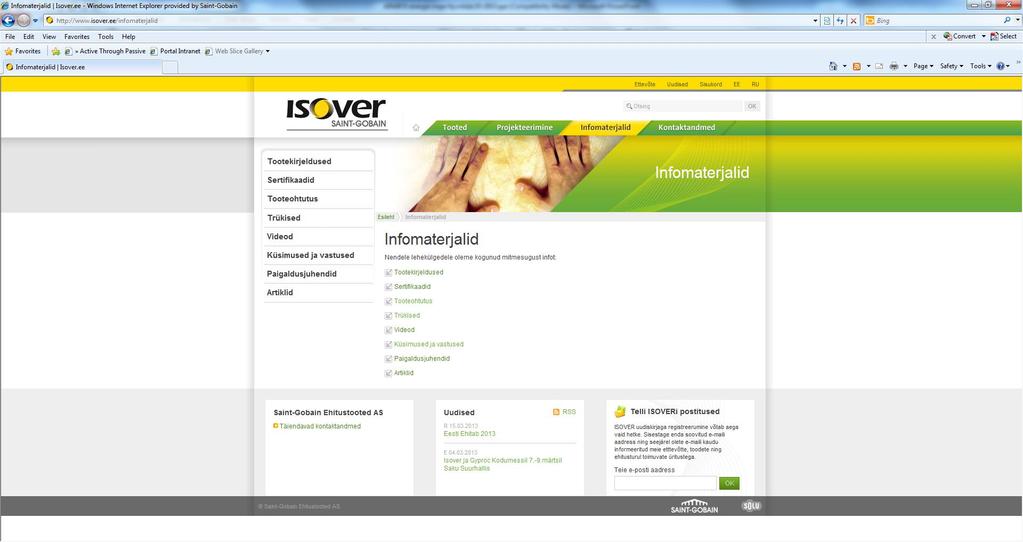

58 ISOVERi postitused tellimine kodulehel: ETTEVÕTE / UUDISED / SISUKORD TOOTED / PROJEKTEERIMINE / INFOMATERJALID / KONTAKTANDMED ISOVER uudiskirjaga registreerumine võtab aega vaid hetke. Sisestage enda soovitud i aadress ning seejärel olete i kaudu informeeritud meie etttevõtte, toodete ning ehitusturul toimuvate üritustega. 58

59 Tänan tähelepanu eest!!! Ardi Salus
