1 Isover i tootelahendused ja uudised Ardi Salus ISOVER müügiesindaja ardi@isover.ee

2 Saint-Gobain Ehitustooted AS kevadseminari orienteeruv ajakava AHHAA Keskus, Tartu Teema Ettekandja nimi Hommikukohvi Avasõna Isover i tootelahendused ja uudised 2015 Ardi Salus Seljasirutus Gyproc i tooted ja lahendused Ardo Aolaid Lõuna Weber i tehniliste- ja põrandasegude uudised Mihkel Ojamets Weber i vastupidavad fassaadilahendused Marti Dengo Seljasirutus Fibo uued vaheseinaplokid Margus Tint

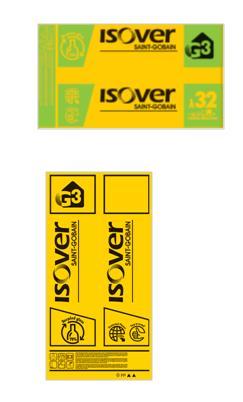

3 G3 touch Uus sideaine: glükoos KÕIK Hyvinkää tehases toodetavad pehmed ehitusvillad Pakenditel on uued kiled (plaatvilladel roheline ja kollane ning rullivilladel kollane) Uued tooted saadaval alates

4 ISOVER KL35 ja KL-37 λ D =0.035 (0,037) W/mK ISOVER KL33 λ D =0.033 W/mK 4

5 G3 touch 3 põhilist argumenti Suutlikkus Parimad soojapidavuse näitajad Mehaanilised omadused Akustilised omadused Kergekaaluline ja pikaealine Keskonnasõbralik Säästab energiat Positiivne ökoloogiline bilanss nii LCA (olelusring- Life Cycle Analyze) ja EPD (toote keskonnadeklaratsioon) suhtes Taaskasutatud klaasi kasutamine Taaskasutatavus Inimsõbralik Madalad formaldehüüdi ja voc emissioonid Ei ole tavapärast mineraalvilla lõhna EUCEB Käsitletavus, kerge paigaldada 5

6 Klaasi taaskasutamine ISOVERi tootmises 1 kastist klaastaarast saab 1 paki villa. 1 päevas kasutatakse klaasvilla tootmises ära 2 autokoormatäit taaskasutatud klaasi, see on umbes 300 tuhat purustatud pudelit. 1 aastas kasutatakse ära üle 700 autokoormatäit taaskasutatud klaasi. Aastas kasutatakse klaasvilla tootmises ära tonni taaskasutatud klaasi (2010). Hyvinkää tehases on pudeliklaasi osakaal 30%, mis teeb aastaseks taaskasutusmääraks 250 miljonit pudelit. 6 TAASKASUTATUD KLAASI osakaal Isover tootmises on üle 80%!

7 ISOVER KL33 λ D =0.033 W/mK II V ISOVER KL32 λ D =0.032 W/mK ISOVER KL31 λ D =0.031 W/mK 7

8 Nõuded välispiiretele 12. Nõuded välispiiretele (3) Soojustuse valikul tuleb lähtuda sellest, et ehitis oleks hea energiatõhususe tasemega. Elamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,12 0,22 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,15 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. (4) Mitteelamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,15 0,25 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,2 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. Optimaalne soojustus sõltub lisaks eelnevale oluliselt ka vabasoojusest. (5) Välispiirete keskmine õhulekkearv ei tohi üldjuhul ületada üht kuupmeetrit tunnis välispiirde ruutmeetri kohta [m 3 /(hm 2 )]. Niiskuskonvektsiooni riskide vältimiseks tuleb tarindite kriitilised sõlmed (näiteks seina ja vundamendi ning põranda ühendus, seina ja katuse ühendus, katuslae auru- või õhutõkke jätkukohad, läbiviigud) teha võimalikult õhkupidavaks. (6) Välispiirete keskmine õhulekkearv ei tohi ületada energiatõhususe miinimumnõuete vastavuse tõendamiseks tehtud energiaarvutuses kasutatud väärtust. 8

9 Uued tooted ja lahendused

10 ISOVER RKL 31 Facade

11 ISOVER RKL-31 FACADE Kasutuskohad: - tuuletõkkeks ja lisasoojustuseks 11

12 ISOVER RKL-31 FACADE Tuuletõkkeplaadid Soojusjuhtivustegur: λ D = 0,031 W/mK Tuleohutuse klass: A2-s1,d0, Paksused 25 mm(ej),30 ja 50 mm: / Plaadi mõõdud 1200x3000mm Paksused 30, 50, 75 ja 100 mm / Plaadi mõõdud 1200x1800mm Pikemates külgedes sulundühendus VAJAB distantspuksi Facade pinnakattega, teibitav Plaatidevahelised ühenduskohad teibitavad RKL Facade teibiga Võimalik tellida ka halli tooni Facade kattega 30 mm paksust plaati Kinnitamine: - suure peaga kuumtsink-nael - suure peaga villaseib + tsingitud kruvi - R/V müürisidemed + stopperseibid + kinnituskruvid 12

13 ISOVER tuuletõkkeplaatide sulundühendus Tuuletõkkeplaadid, milledel on pikemates külgedes nn. punnsoonühendused on soovitatav paigaldada nii, et punnsoonühendus jääks konstruktsiooniga risti. 13

14 Kinnitusvahendid kuni 50 mm Distantspuksid kõrgus vastavalt plaadi paksusele Tellisfassaadi lahendus Müürisidemed - naelutuskinnitid naela pikkused vastavalt tuuletõkkeplaadi paksusele Distantspuks Alusseib 14

15 15 Kinnitusvahendid 75 ja 100 mm

16 RKL TermoFix kinnituskomplekt puitkarkassile - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga - Paigalduskomplekt sisaldab kõiki vajalikke osasid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm kinnitamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) Kinnituskruvid (Ruspert viimistlusega TX30 ostikuga) - Lisaks on vaja Akudrell+ otsik TX30 Vasar Naelad pikkusega 100mm (75mm tuuletõkkeplaadile) või 125mm (100mm tuuletõkkeplaadile) Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut ning kruvisid (mm) RKL Termofix 75 kinnitamise komplekt RKL Termofix 100 kinnitamise komplekt

17 RKL TermoFix kinnituskomplekt KIVISEINALE - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga otse kiviseina (Fibo, Aeroc) - Paigalduskomplekt sisaldab TermoFix kinniteid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm paigaldamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) - Lisaks on vaja Kergbetoonkruvid - pikkusega alates 160mm (75mm tuuletõkkeplaadile) - või pikkusega alates 180mm (100mm tuuletõkkeplaadile) Kinnitussügavus alusmaterjali vähemalt ca 60 mm ning juurde on vaja arvestada tuulutsliistu paksus (ca 20 mm). Töö kiiremaks sujumiseks on soovituslik eelnevalt tuultusliistule või -lauale suurem auk ette puurida ning läbimõõdult suurem, kui kergbetoonkruvi. Samuti on soovitatav TermoFix kinniti ava suuremaks puurida vastavalt kergbetoonkruvi läbimõõdule. Akudrell+ otsik vastavalt kergbetoonkruvile Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX KIVISEINALE (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut (mm) RKL Termofix 75 kinniti RKL Termofix 100 kinniti

18 18 RKL 31 Facade kasutamine renoveerimisel

19 19 RKL 31 Facade kasutamine renoveerimisel

20 RKL 31 Facade kasutamine uusehitusel 1. Kipsplaat Gyproc GN või GEK 2. Puitkarkass risti kandepostidega, samm 900 või 1200 mm, karkkassi vahel isolatisoon KL33 pikkusega 870 või 1170 mm. 3. Vario aurutõkkekile 4. Kandepostid 45x250mm sammuga 600 mm, vahel isolatisoon KL33 5. Tuuletõkke kipsplaat Gyproc GTS 9 6. Teibitava kattega tuuletõke - soojustusplaat RKL 31 Facade + RKL Facade teip 7. Termofix kinnitus 75 või 100 mm vastavalt kasutatud Facade toote paksusele

21 Erinevate lahenduste võrdlus Lahendus 1 U- 0,384 W/m2K isolatsioon 100 mm (lambda 37) 2,46 puitkarkass 95x45m, samm 600 mm 2,97 naelutusnurgad 90x90x40 1,80 kruvid puitkarkassile 40mm 0,29 kruvi 65mm 0,78 tuuletõkkeplaat 13mm (lambda 53) 1,84 tuuletõkkeplaadi kinnitused 0,055 10,195 eur/m2 Lahendus 2 U - 0,386 W/m2K RKL31 FACADE 75 mm (lambda 31) 8,81 TERMOFIX kinnitused 1,84 2tk/m2 RKL Facade teip 50 0,42 11,07 eur/m2 21 Lahendus 2 eelised: 1. Oluline erinevus tekib töö maksumuses ja kiiruses 2. Erinevus tuulutuspilu sisepinna tuletundlikkuses (A2-s1, d0) 3. Erinevus tuulepidavuse efektiivsuses

22 Erinevate lahenduste võrdlus Lahendus 2 U - 0,386 W/m2K RKL31 FACADE 75 mm (lambda 31) 8,81 TERMOFIX kinnitused 1,84 2tk/m2 RKL Facade teip 50 0,42 11,07 eur/m2 Lahendus 3 U - 0,294 W/m2K RKL31 FACADE 100 mm (lambda 31) 10,05 TERMOFIX kinnitused 1,92 2tk/m2 RKL Facade teip 50 0,42 12,39 eur/m2 Lahendus 2 & Lahendus 3 võrdlus: Energiakadu L2: E=46,90 kwh / m2 a, L3: E= 35,72 kwh / m2 a Energiasääst 11,18 kwh / m2 a. Kodu1 paketiga (hind 0,1141 / kwh) sääst 1,275 / m2. Investeeringu vahe soojustusmaterjalile 1,32 / m2 + tööraha (praktiliselt sama) 22

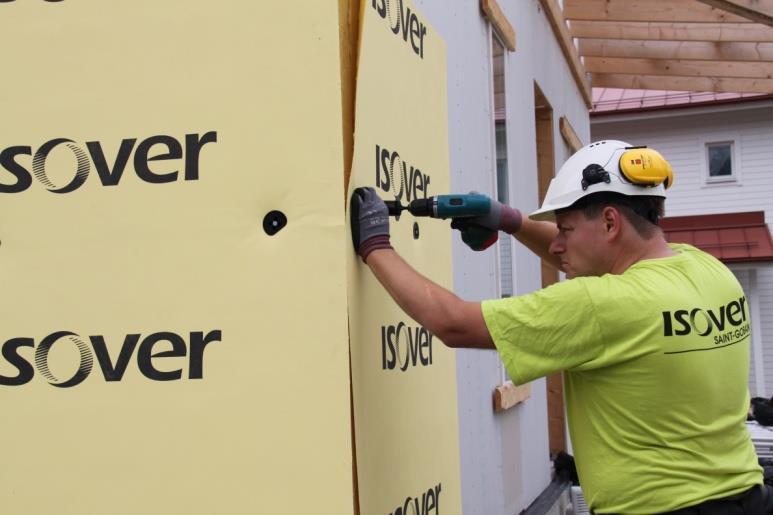

23 Termofix kinniti paigaldamine. 1. Kinnita tuuletõkkeplaadid RKL Termofix distantshülsiga (keera/puuri kinniti läbi plaadi kasutades selleks spetsiaalset otsikut). 2. Kinnita plaat läbi kinniti keskel oleva augu naelaga (100 või 125 mm). 3. Paigalda järgmised kinnitid eelpoolmainitud viisil

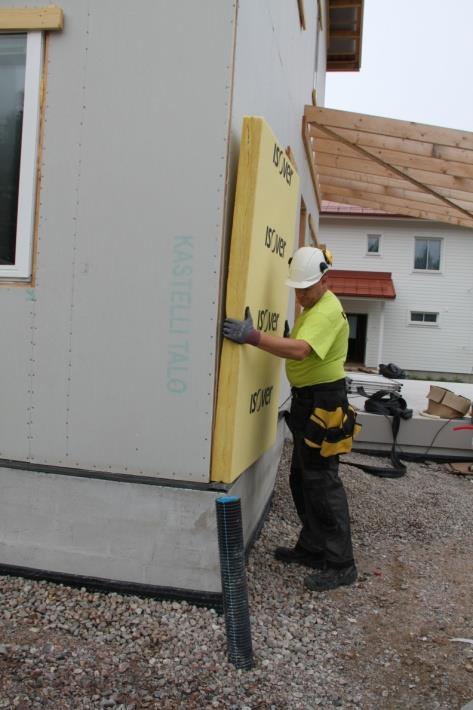

24 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 1 1. Lõika RKL 31 Facade tuuletõkkeplaadilt ära põhisoojustuse osa vähemalt tuuletõkkeplaadi paksuse jagu. Jälgi, et eemaldatav osa oleks täpselt samas mõõdus nii ühest kui teisest plaadi otsast. Teosta lõige sirgelt ning täisnurga all! Ole tähelepanelik, et Sa ei lõikaks läbi ka Facade kattega koos olevat klaaskiudriiet, kuna tugevdusriie annab Facade pinnakattele täiendavalt elastsust ja painduvust! 2. Paigalda hoone välisnurka lõikamata tuuletõkkeplaat ning paigalda ta hoone nurgaga täpselt tasa. Kinnita plaat Termofix kinnititega min.a A 24

25 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 2 3. Paigalda lõigatud tuuletõkkeplaat seina nii, et põhisoojustuse osad oleks omavahel tihedalt vastas ja koos. Kinnita plaat Termofix kinnititega. Keera lahtine Facade pinnakate ümber nurga või katteta tuuletõkkeplaadi peale. 4. Võta ISOVER Vario/Facade KB3 teip ning kinnita/liimi sellega lahtine Facade pinnakate vastu lõikamata plaadi pinnakatet kinni. Hoone nurgakohtades kasuta ISOVER Vario/Facade KB3 teipi (Multitape)i laiusega 90mm või kõrvuti kahte 60 mm laiust teipi, mis on omavahel kokku liimitud keskelt ca 10 mm ülekattega

26 ISOVER Vario/Facade KB3 teip ISOVER Vario/Facade KB3 teip on ette nähtud RKL-31 Facade tuuletõkketoodete omavaheliste liitekohtade tihendamiseks. Aluspind peab puhas ja kuiv, vaba õlist, määrdeainest ja tolmust. Optimaalse nakke saamiseks kasutage surverulli või siluge kogu teibitud pind käega üle. Madalaim lubatud teibi paigaldustemperatuur on -5ºC. Teibi kulu arvestus: 1 m² tuuletõkkeplaadi kohta ca 1,2 1,4 jm teipi. Lisandub avatäidete ümbermõõt. 26

27 Tuulutusliistude kinnitamine / seina loodimine Kinnita tuulutusliistud kinnituskomplektis olevate kruvidega kinniti kõrvalt läbi tuulutusliistu. Kui sein vajab loodimist, siis paigalda vajalikud kõrgendused kinniti ja nn. tuulutusliistu vahele ning keera kruvi kinni. 27

28 ISOVER OL-33 Facade

29 ISOVER OL-33 Facade Kasutukohad: Tuuletõkkeks ja lisasoojustuseks kohtadesse, kus soovitakse konstruktsioonile väga head soojapidavust võimalikult õhukese soojustusmaterjali kihiga 29

30 ISOVER OL-33 Facade Soojusjuhtivustegur: λ D = 0,033 W/mK Tuleohutuse klass: A2-s1,d0, Plaadi mõõdud 1600 x 1500 mm Paksused 120, 180, ja 205 mm Facade pinnakattega, teibitav Plaatidevahelised ühenduskohad teibitavad KB-3 teibiga Kasutukohad: - tuuletõkkeks ja lisasoojustuseks kohtadesse, kus soovitakse konstruktsioonile väga head soojapidavust võimalikult õhukese soojustusmaterjali kihiga Kinnitamine: - müürisidemed + stopperseibid + kinnituskruvid - seentüüblid 30

31 ISOVER OL-33 Facade U-väärtused: 120 mm = 0,25 W/m2K 180 mm = 0,17 W/m2K 205 mm = 0,15 W/m2K Arvutustes on sisemise kandematerjalina kasutatud betooni, kinnitite osakaal alla 3%. 31

32 32 Tellisfassaadi müüriside

33 Tellisfassaadi müüriside Stopperseib VLR 32X60 Müüritise sisse paigaldus ½ faassaadikivi paksusest Seotis fassaadikivi vuugi sees min.50mm Ankurdussügavus 40mm Tuulutuspilu min.40mm Soojustuse paskus 33

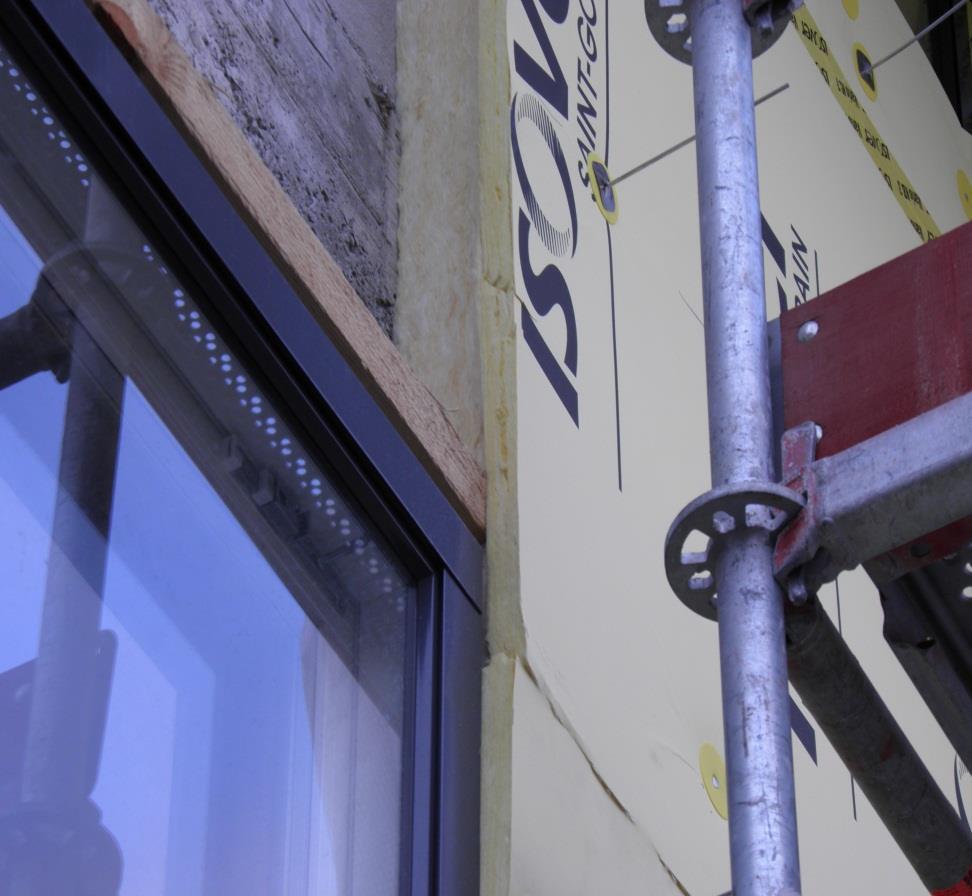

34 34 ISOVER KL-33 + ISOVER RKL 31 FACADE ankurdus

35 35 OL-33 FACADE ankurdus

36 36

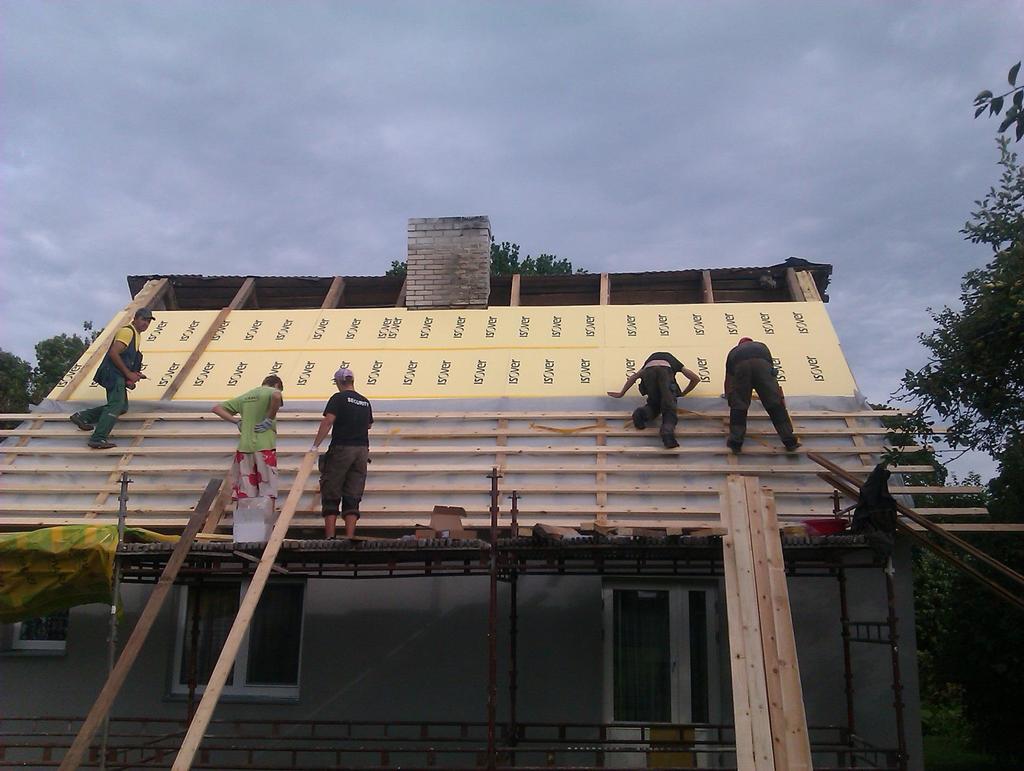

37 37

38 UUS!

39 39 Tellisfassaadi liikuv roostevaba müüriside

40 Tellisfassaadi liikuv müüriside Stopperseib VLR 32X60 Seotis fassaadikivi vuugi sees 40 Ankurdussügavus 40mm Soojustuse paskus Tuulutuspilu min.40mm

41 U-VÄÄRTUSED TABELINA KASUTATAVAD

42 Elamute: välisseinte soojusläbivus 0,12 0,22 W/(m 2 K); Mitteelamute: välisseinte soojusläbivus 0,15 0,25 W/(m 2 K); Lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. VÄLISSEIN PUITKARKASSIST, U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). Puitkarkass laiusega 50 mm, TUULETÕKKEPLAAT samm 600mm, RKL-31 RKL-31 RKL-31 RKL-31 FACADE RKL-31 FACADE VKL PUITKIUD- GYPROC FACADE 50 vahel isolatsioon FACADE 100 mm FACADE 75 mm mm 30 mm EJ 25 mm 13 mm PLAAT 25mm GTS 9 mm 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,031 W/mK 0,032 W/mK 0,055 W/mK 0,250 W/mK 125 mm KL33 0,151 0,172 0,201 0,232 0,242 0,270 0,266 0,304 KL37 0,158 0,181 0,213 0,248 0,259 0,291 0,287 0, mm KL33 0,138 0,155 0,178 0,203 0,210 0,232 0,229 0,256 KL37 0,145 0,164 0,190 0,218 0,226 0,250 0,247 0, mm KL33 0,127 0,141 0,161 0,180 0,186 0,203 0,201 0,222 KL37 0,134 0,150 0,171 0,194 0,200 0,219 0,217 0, mm KL33 0,117 0,130 0,146 0,162 0,167 0,180 0,179 0,195 (150+50) KL37 0,124 0,138 0,156 0,175 0,180 0,195 0,193 0, mm KL33 0,109 0,120 0,134 0,148 0,152 0,163 0,161 0,175 KL37 0,116 0,128 0,143 0,159 0,163 0,176 0,174 0, mm KL33 0,102 0,112 0,124 0,135 0,139 0,148 0,147 0,158 KL37 0,109 0,119 0,133 0,146 0,150 0,160 0,159 0, mm KL33 0,096 0,105 0,115 0,125 0,128 0,136 0,135 0,144 KL37 0,102 0,112 0,123 0,135 0,138 0,147 0,146 0, mm KL33 0,091 0,098 0,107 0,116 0,118 0,125 0,124 0,132 KL37 0,097 0,105 0,115 0,125 0,128 0,136 0,135 0,144 Arvutustes on puit arvestatud ühe terve osana. Kui puitkarkass on paigaldatud mitmes kihis ja teineteise suhtes risti (200mm=150+50), siis see annab mõnel juhul natukene parema U-arvu. Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr 68 42

43 KALDKATUS PUITKARKASSIST, U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). Puitkarkass laiusega 50 mm, TUULETÕKKEPLAAT samm 600mm, RKL-31 RKL-31 PUITKIUD- VKL GYPROC vahel isolatsioon FACADE 50 mm FACADE 25 mm PLAAT 12mm 13 mm GTS 9 mm 0,031 W/mK 0,031 W/mK 0,055 W/mK 0,032 W/mK 0,250 W/mK 200 mm KL33 0,146 0,167 0,188 0,18 0,195 KL37 0,156 0,180 0,204 0,195 0, mm KL33 0,124 0,139 0,147 0,148 0,158 KL37 0,133 0,15 0,159 0,160 0, mm KL33 0,107 0,118 0,124 0,125 0,132 KL37 0,115 0,128 0,135 0,136 0, mm KL33 0,1 0,106 0,112 0,109 0,114 KL37 0,108 0,114 0,122 0,118 0, mm KL33 0,091 0,095 0,1 0,096 0,102 KL37 0,098 0,103 0,109 0,104 0, mm KL33 0,083 0,086 0,091 0,086 0,092 KL37 0,089 0,093 0,098 0,093 0, mm KL33 0,08 0,079 0,083 0,078 0,084 KL37 0,083 0,086 0,09 0,084 0, mm KL33 0,071 0,07 0,076 0,071 0,077 KL37 0,08 0,079 0,083 0,077 0, mm KL33 0,067 0,069 0,07 0,065 0,072 KL37 0,072 0,074 0,077 0,071 0,078 Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr Nõuded välispiiretele Elamute katuste ja põrandate soojusläbivus 0,1 0,15 W/(m 2 K) Mitteelamute katuste ja põrandate soojusläbivus 0,1 0,2 W/(m 2 K) 43

44 VÄLISSEIN: FIBO SOOJUSTUS PUITKARKASSI VAHEL + TUULETÕKE. U-arvud on korrigeeritud vastavalt standardile EVS EN ISO Väljatoodud U-arvudes on kasutatud λd (arvutuslikku soojusjuhtivustegurit). TUULETÕKKEPLAAT RKL-31 RKL-31 RKL-31 RKL-31 FACADE RKL-31 FACADE VKL PUITKIUD- GYPROC Puitkarkass laiusega FACADE 50 mm, 100 mm samm 600 mm, vahel isolatsioon. 0,031 W/mK 50 mm 70 mm 100 mm 125 mm 150 mm 175 mm 200 mm 250 mm 300 mm FACADE 75 mm 0,031 W/mK FACADE 50 mm 30 mm EJ 25 mm 13 mm 0,031 W/mK 0,031 W/mK 0,031 W/mK PLAAT 25mm 0,032 W/mK 0,055 W/mK GTS 9 mm 0,250 W/mK KL33 0,175 0,204 0,245 0,291 0,305 0,348 0,342 0,401 KL37 0,179 0,209 0,252 0,301 0,317 0,363 0,357 0,420 KL33 0,161 0,185 0,217 0,253 0,264 0,296 0,292 0,333 KL37 0,165 0,191 0,225 0,264 0,276 0,311 0,306 0,352 KL33 0,143 0,162 0,186 0,212 0,220 0,242 0,239 0,266 KL37 0,148 0,168 0,195 0,223 0,232 0,256 0,253 0,283 KL33 0,131 0,147 0,167 0,187 0,193 0,210 0,208 0,228 KL37 0,136 0,153 0,175 0,198 0,204 0,223 0,221 0,244 KL33 0,121 0,134 0,151 0,167 0,172 0,186 0,184 0,200 KL37 0,126 0,141 0,159 0,178 0,183 0,198 0,196 0,214 KL33 0,112 0,124 0,138 0,152 0,155 0,166 0,165 0,178 KL37 0,118 0,130 0,146 0,161 0,166 0,178 0,176 0,191 KL33 0,105 0,115 0,127 0,138 0,142 0,151 0,150 0,160 KL37 0,110 0,121 0,134 0,148 0,151 0,162 0,160 0,172 KL33 0,092 0,100 0,109 0,118 0,121 0,127 0,126 0,134 KL37 0,098 0,106 0,117 0,126 0,129 0,137 0,136 0,144 KL33 0,083 0,089 0,096 0,103 0,105 0,110 0,109 0,115 KL37 0,088 0,095 0,103 0,111 0,113 0,118 0,118 0,124 Arvutustes on puit arvestatud ühe terve osana. Kui puitkarkass on paigaldatud mitmes kihis ja teineteise suhtes risti, siis see annab mõnel juhul natuke parema U-arvu. 44 Normide piires Ei täida norme Normidest parem

45 Tuulutatava fassaadi ühekihiline soojustus U-väärtused W/m2K OL-33 FACADE Soojustuse pakus, mm OL-33 OL-33 + FIBO 3 (200 mm) OL-33 + AEROC CLASSIC (200 mm) 120 mm 0,250 0,208 0, mm 0,170 0,151 0, mm 0,150 0,135 0,125 Normide piires Ei täida norme Normidest parem Energiatõhususe miinimumnõuded Vastu võetud nr Nõuded välispiiretele Elamute välisseinte soojusläbivus 0,12 0,22 W/(m 2 K) Mitteelamute välisseinte soojusläbivus 0,15 0,25 W/(m2 K) 45

46 ISOVER Vario In-Liner

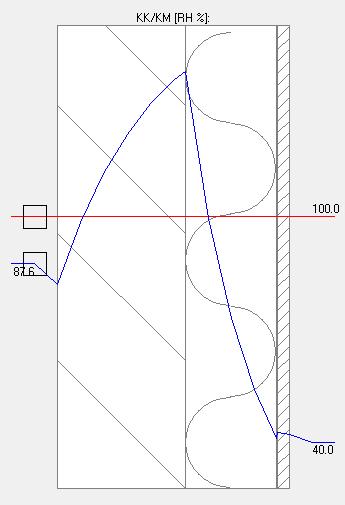

47 Seestpoolt lisasoojustamine niiskustehniline risk? Kui piirdele seestpoolt paigaldada lisasoojustust, jääb vana konstruktsioon jahedamasse tingimustesse, seetõttu selle suhteline niiskus kasvab 47

48 Seestpoolt lisasoojustamine niiskustehniline risk? Ka Eestis on palju hooneid, kus väljastpoolt lisasoojustamine ei ole näiteks majanduslikult mõtekas või hoopis esteetilistel põhjustel ei saa seda teha. Välisvooder võib näiteks olla hästi säilinud või on soov säilitada palkseina välimust. Kui kõik ehitusfüüsika tegurid arvesse võtta, on sellele probleemile ikkagi võimalik leida kompromiss-lahendus, mis parandab hoone soojapidavust ~10% ning toimib ka niiskustehniliselt, isegi kui hoone jäetaks osa aastast kütteta või seda jahutataks suvel konditsioneeriga 48

49 Seestpoolt lisasoojustamine niiskustehniline risk? Seespoole lisatav soojustus ei saa olla liiga paks ja see peab toimima õhukindla ja difusioonikindla kihina. 49

50 Lahenduse nimi on uus ISOVER Vario InLiner Muutuva sd-arvuga Vario Xtra aurutõkkemembraaniga kaetud 25mm paksune soojustusplaat, millel on kõigist turulolevatest mineraalvillaplaatidest väikseim soojuserijuhtivus. λd = 0,031 W/mK. 50

51 Lahenduse nimi on uus ISOVER Vario InLiner Muutuva sd-arvuga Vario Xtra aurutõkkemembraaniga kaetud 25mm paksune soojustusplaat, millel on kõigist turulolevatest mineraalvillaplaatidest väikseim soojuserijuhtivus. λd = 0,031 W/mK. Plaadi mõõt: 25 x 1200 x 2600 mm 51

52 ISOVER Vario InLiner Tootel on rida eeliseid: Soojuskaod vähenevad tänu lisasoojustusele ja õhutiheduse paranemisele märkimisväärselt. Välisseina sisepinna temperatuur tõuseb ei ole tuuletõmbust. Plaadil ei ole fooliumkatet, mis vähendaks oluliselt mobiili ja WIFI levikut. Võimaldab paigaldada uued elektrijuhtmed viimistlusplaadi alla. See omakorda suurendab veelgi vana hoone turuväärtust. Toimib ka osa aastast kütmata ja jahutatud hoonetes. Vario Xtra aurutõke tagab seina kuivana püsimise ka piiretes, kus pole tuulutusvahet välisvoodri taga. Plaadi mõõt 2600 x 1200 x 25 mm vaid püstvuukide teipimine. Õhuke toode võtab ruumist vähe ruumi ära. Lihtne lõigata villanoaga ning paigaldus ilma distantspukside ja vuugivahuta. 52

53 ISOVER Vario InLiner Toote esmaesitlus Eesti Ehitab 2015 Toode on saadaval alates juunikuust! 53

54 Vaakumpaneel ISOVER VacuPad 007

55 55 ISOVER VacuPad 007 Integra λ D =0.007 W/mK

56 ISOVER VacuPad 007 Integra λ D =0.007 W/mK Veeaurutakistus μ > (EN 12086) Kasutustemperatuur C Survetugevus 50 kpa (EN 826) Tõmbetugevus 50 kpa (EN 1607) 56

57 Toote tutvustus ISOVER VacuPad Integra UVP 007 -l on kihiline kvartstuum, mis on alumiiniumkaitsekiles isoleeritud vaakumis. Isolatsiooni tuum on ümberringi pitseeritud paksu tihenduslindiga. Paneeli mõlemad pinnad on kaitstud 3 mm-se MDF-plaadiga. (NB! Kaitse plaati kahjustuste eest!) Toote servad on elastsed ja tagavad vuukide hea tiheduse. Kvartsituum Alumiiniumist kaitsekile ) 3 mm MDF-plaat Pehme polüuretaanvaht Paks tihenduslint 57

58 Tootetutvustus Soojajuhtivus paneeli keskosas 0,007 W/m K (tuum) Toode Tootekood L x B [mm] Paksus [mm] λ D [W/m ²K] R-arv [m² K/W] Kogu plaadi soojapidavus sisaldades vuuke, vt. tabelit: Integra UVP x494 (välismõõt) 1000x450 (sisemõõt) 31 0,007 3,40 Integra UVP x494 (välismõõt) 500x450 (sisemõõt) 31 0,007 3,20 31 mm 126 mm 58

59 Tööjuhised Enne paigaldamist tuleb kontrollida kas paneel on terve! Kui vaakumpaneel on katki, kumiseb see koputades kui tühi kast. Tähelepanu! Isegi kui vaakumit enam paneelis ei ole, võib seda ikkagi kasutada, soojusjuhtivustegur on siis -> 0,020 W/m K (kvartsituum) Terve paneeli soojusjuhtivustegur on 0,007 W/m K. 59

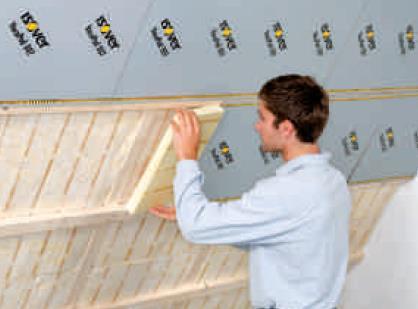

60 Tööjuhend seina- ja katuse paigaldusel Näide paigaldusplaanist: Puitroovitis, 28x45 mm Jätkukohad ISOVER RKL-31 30mm ISOVER VacuPad Integra UVP 007 Pehme tihenduslint tagab vuugi tiheda liitumise roovitise ja paneeli vahel. 60

61 Tööjuhised ISOVER VacuPad Integra UVP 007 paigaldatakse 500 mm sammuga 28x45 mm puitroovituse vahele. Jätkutükid tehakse ISOVER RKL-31 30mm plaadiga. Katuste ja seinte lisasoojustuskohtadele soovitame VacuPad paneeli peale 50 mm paigalduskihti, kuhu saab paigaldada ka juhtmed ja muud kommunikatsioonid. Paneelid kinnitatakse kruvidega paneeli servadest läbi MDF plaadi roovitisele. TÄHELEPANU! Paneele ei saa kinnitada kruvidega muudest kohtadest, piirjoon on tähistatud kollase-musta märgiga paneeli peal. 61

62 Konstruktsioon Hetke olukord Lisasoojustus U-arv Kaldkatus 2013 (U-arv ) 45*120 mm sarikad s.1200 mm U-arv ~0,35 45*145 mm sarikad s.1200 mm U-arv ~ 0,28 45*170 mm sarikad s.1200 mm U-arv ~ 0,25 ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht Välisseinad 2013 (U-arv 0, ) Palksein 150mm U-arv ~1,10 Karkass 50x100 mm s.600 U-arv ~ 0,45 Karkass 50x125 s.600 U-arv ~ 0,37 Karkass 50x150 s.600 U-arv ~ 0,32 Massiivne tellissein 1½ kivi U-arv ~ 1,04 ISOVER Vacupad mm paigalduskiht + 30 mm ISOVER RKL-31 ISOVER Vacupad mm paigalduskiht + 50 mm ISOVER RKL-31 ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht ISOVER Vacupad mm paigalduskiht 0,16 0,15 0,15 0,14 0,14 0,13 0,17 0,17 0,17 0,15 0,14 0,25 62

63 63 ISOVER VacuPad Kontur 007 λ D =0.007 W/mK

64 VacuPad Kontur seintele Paneeli kinnitamiseks sobib iga liim, mis sobib ka EPS/XPS liimimiseks! PU vaht paneeli servades peab olema kokku pressitud Sama märkus nagu katuste puhul: alusta servadest ja lõpeta keskel 64

65 VacuPad Kontur seintele Paneelide laotusskeem teha võimalikult nii, et külmasilla kohtasid oleks vähe! Mineraalvill või EPS/XPS λ D =0.032 W/mK mitte äärtes! VacuPad 1000x600 VacuPad 300x Mineraalvill või EPS/XPS λ D =0.032 W/mK piirde keskel, mitte äärtes!

66 66

67 Uut kodulehel

68 ISOVER / GYPROC tulepüsivuslahendused Konstruktsiooni tüüp VS1 VS2 VS3 VS4 VS5 VS6 VS7 Tulepüsivusklass Konstruktsiooni kirjeldus Sertifikaat EI30 EI60 REI30 REI60 EI60 REI30 REI60 GYPROC GN 13 Puitkarkass 39x66 mm (s.600 mm) + ISOVER KL AKU**** GYPROC GN 13 2 x GYPROC GN 13 Puitkarkass 39x66 mm (s.600 mm) + ISOVER KL AKU**** 2 x GYPROC GN 13 2 x GYPROC GN 13 Puitkarkass 45x95 mm (s.600 mm) + ISOVER KL AKU**** 2 x GYPROC GN 13 GYPROC GF 15 GYPROC GN 13 Puitkarkass 45x95 mm (s.600 mm) + ISOVER KL AKU**** GYPROC GN 13 GYPROC GF15 GYPROC GN 13 Puitkarkass 39x66 mm (s.600 mm) + ISOVER KOL**** GYPROC GN 13 GYPROC GN 13 Puitkarkass 45x95 mm (s.600 mm) + ISOVER KOL**** GYPROC GN 13 2 x GYPROC GN 13 Puitkarkass 45x95 mm (s.600 mm) + ISOVER KOL**** 2 x GYPROC GN 13 Lubatud maksimaalne kõrgus (mm) VTT-C VTT-C VTT-C VTT-C VTT-C VTT-C VTT-C

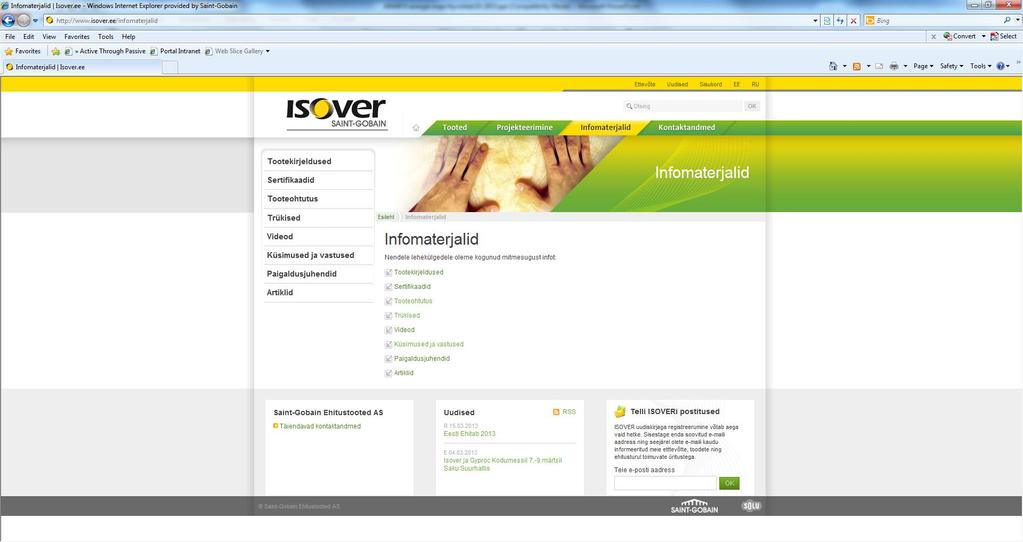

69 ISOVERi postitused tellimine kodulehel: ETTEVÕTE / UUDISED / SISUKORD TOOTED / PROJEKTEERIMINE / INFOMATERJALID / KONTAKTANDMED ISOVER uudiskirjaga registreerumine võtab aega vaid hetke. Sisestage enda soovitud i aadress ning seejärel olete i kaudu informeeritud meie etttevõtte, toodete ning ehitusturul toimuvate üritustega. 69

70 70 Tänan tähelepanu eest!!!
