1 s lu žb y v oblasti environmentálnej akustiky EnA CONSULT Topoľčany, s.r.o., Preseľany 565 gsm: , tel/fax: 038 / ena@enaconsult.sk, AKUSTICKÁ ŠTÚDIA č s DOBÝVACÍ PRIESTOR KUČÍN zadávateľ ENVIRO SERVICES s.r.o. Tatranská 17/1238, 0 01 Košice december, 2016 Spracovateľ: Ing. Vladimír Plaskoň EnA CONSULT Topoľčany, s.r.o. je zapísaná v Obchodnom registri Okresného súdu Nitra, oddiel: Sro, vložka č /N IČO: , IČ DPH: SK , bankové spojenie: Tatra banka, a.s. Topoľčany, č. účtu: /1100

2 O B S A H 1. ÚVOD LEGISLATÍVNE POŽIADAVKY SITUÁCIA A POPIS ČINNOSTI HLUK VO VONKAJŠOM PROSTREDÍ SÚČASNÝ STAV PREDIKCIA HLUKU Z DOPRAVY PREVÁDZKOVÝ HLUK ZÁVER Spracovateľ štúdie Ing. Vladimír Plaskoň je zapísaný pod č. 421/2006 OPV do zoznamu odborne spôsobilých osôb na posudzovanie vplyvov činností na životné prostredie podľa 65 ods. 4 zák. NR SR č. 24/2006 Z.z. o posudzovaní vplyvov na životné prostredie a o zmene a doplnení niektorých zákonov, v odbore činností 2z hluk a vibrácie a je držiteľom osvedčenia o odbornej spôsobilosti na meranie hluku v životnom a pracovnom prostredí č. OOD/73/2009 v zmysle ustanovenia 15 a 16 zákona č. 355/2007 Z.z o ochrane, podpore a rozvoji verejného zdravia v znení neskorších predpisov. Podľa Čl. XXXV zákona č. 136/2010 Z. z. o službách na vnútornom trhu a o zmene a doplnení niektorých zákonov v znení neskorších predpisov sa mení a dopĺňa 63a zákona č. 355/2007 Z.z. o ochrane, podpore a rozvoji verejného zdravia a o zmene a doplnení niektorých zákonov v znení neskorších predpisov takto: Osvedčenia o odbornej spôsobilosti udelené a platné do 31. mája 2010 sa považujú za osvedčenia udelené na neurčitý čas. Všetky práva k využitiu si vyhradzuje EnA CONSULT Topoľčany, s.r.o., spoločne so zadávateľom. Výsledky obsiahnuté v dokumentácii sú duševným vlastníctvom spoločnosti EnA CONSULT Topoľčany, s.r.o., Ich verejná publikácia a ďalšie využitie nad rámec pôvodného účelu alebo odovzdanie tretej osobe je viazané na súhlas spracovateľa. str. 1

3 1. Úvod Štúdia je vypracovaná na základe požiadavky investora pre posúdenie akustickej situácie v najbližšej obytnej zóne po rozšírení priestoru ťažby v jestvujúcom dobývacom priestore. Akustická štúdia tvorí súčasť podkladov pre posudzovanie vplyvov činností na životné prostredie. Podklady pre spracovanie štúdie tvoria: - katastrálna mapa predmetnej časti územia, - technológia ťažby a úpravy horniny - meranie akustického tlaku v území - rokovanie so zadávateľom, interná databáza meraní hluku 2. Legislatívne požiadavky [1] Zákon NR SR č. 355/2007 Z.z o ochrane, podpore a rozvoji verejného zdravia a o zmene a doplnení niektorých zákonov. [2] Vyhláška MZ SR č. 549/2007 Z.z. ktorou sa ustanovujú podrobnosti o prípustných hodnotách hluku, infrazvuku a vibrácií a o požiadavkách na objektivizáciu hluku, infrazvuku a vibrácií v životnom prostredí. [3] Vyhláška MZ SR č. 233/2014 Z.z. o podrobnostiach hodnotenia vplyvov na verejné zdravie. [4] STN ISO ,2 - Meranie hluku prostredia. Uvedené právne normy sa týkajú hodnotenia vplyvu hluku na zdravie ľudí, posudzovanie vplyvu hluku na prírodné krajinné oblasti v súčasnosti nie je v SR regulované žiadnymi legislatívnymi normami. Určujúcou veličinou hluku pri hodnotení vo vonkajšom prostredí je ekvivalentná hladina A zvuku L Aeq pre deň ( h), večer ( h) a noc ( h). Prípustné hodnoty sa vzťahujú na priestor mimo budov, na miesta, ktoré ľudia používajú dlhodobo alebo opakovane, ďalej na priestor pred fasádami obytných miestností s oknom, učební a budov vyžadujúcich tiché prostredie. Prípustné hodnoty ekvivalentných hladín A hluku uvádza tabuľka č. 1. Kategória I. II. III. IV. Opis chráneného územia Územie s osobitnou ochranou pred hlukom, napr. kúpeľné miesta, kúpeľné a liečebné areály. Priestor pred oknami obytných miestností bytových a rodinných domov, priestor pred oknami chránených miestností školských budov, zdravotníckych zariadení a iných chránených objektov, d) rekreačné územie. Územie ako v kategórii II v okolí diaľnic, ciest I.a II. triedy, miestnych komunikácií s hromadnou dopravou, železničných dráh a letísk, mestské centrá. Územie bez obytnej funkcie a bez chránených vonkajších priestorov, výrobné zóny, priemyselné parky, areály závodov. Ref. čas. inter. deň večer noc deň večer noc deň večer noc deň večer noc Pozemná a vodná doprava b) c) L Aeq,p Prípustné hodnoty a) (db) Hluk z dopravy Železničné dráhy c) L Aeq,p L Aeq,p Letecká doprava L ASmax,p Hluk z iných zdrojov a) Prípustné hodnoty platia pre suchý povrch vozovky a nezasnežený terén b) Pozemná doprava je doprava na pozemných komunikáciách vrátane električkovej dopravy. c) Zastávky miestnej hromadnej dopravy, autobusovej, železničnej, vodnej dopravy a stanovištia taxi-služieb, určené pre nastupovanie a vystupovanie osôb sa hodnotia ako súčasť dopravy. d) Prípustné hodnoty pred fasádou nebytových objektov sa uplatňujú v čase ich používania, napr. školy počas vyučovania a pod. Tabuľka č. 1: Prípustné hladiny hluku v závislosti od kategórie chráneného územia L Aeq,p str. 2

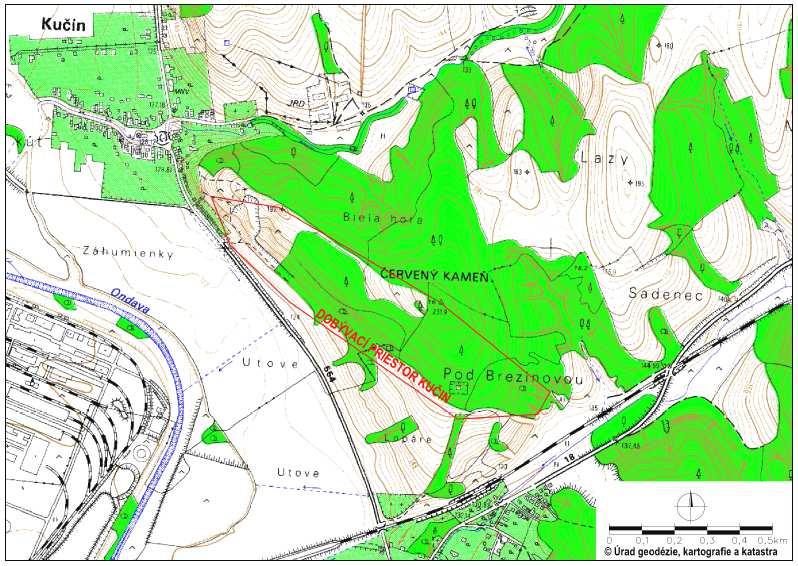

4 3. Situácia a popis činnosti Účelom posudzovanej činnosti ťažby je získavanie nerastnej suroviny zeolitu pre pokrytie dopytu v oblasti ekológie (ČOV), poľnohospodárstva, stavebníctva a priemyslu. Navrhovaná činnosť predstavuje rozšírenie dobývacieho priestoru zo súčasných cca 5 ha na plánovaných cca 7,5 ha. Množstvo zásob, ktoré plánuje organizácia ročne vydobyť (max. do t) je priamo závislé od požiadaviek trhu. Ročný úbytok zásob sa môže v závislosti od dopytu rôzne meniť, reálny odhad spracovania suroviny je do t. ročne. Ložisko zeolitu sa nachádza v Prešovskom kraji, okres Vranov nad Topľou, obec Kučín (dobývací priestor Kučín DP Kučín začína pri južnom okraji obce a smeruje smerom na JV), k.u. Kučín nad Ondavou, rozfáraná časť lomu sa nachádza v SV časti DP Kučín na okraji obce Kučín, dobývanie bude smerované na JV smerom od obce. Časť pozemkov rodinných domov obce zasahuje do chráneného ložiskového územia v jeho SV časti. Prístupová cesta k DP Kučín je priamym napojením areálu lomu na cestu II. triedy č. 554 pri južnom okraji intravilánu obce Kučín. Územné vzťahy sú zrejmé zo situačnej schémy na obr. č. 1 a 2. Dobývanie prebieha vo vzdialenejšej časti lomu od obce a z lomu dopravená hornina sa spracováva kompletne na technologickej linke umiestnenej pri ceste II/554. Dobývaným nerastom na výhradnom ložisku je zeolit. Vydobytý nerast je upravovaný v celku a nie je potrebné jeho zložky osobitne separovať. Úprava tohto nerastu sa v súčasnosti vykonáva jeho drvením, sušením, triedením a mletím. Finálny produkt výrobnej linky - vysušený zrnitý zeolit - sa expeduje v Big-Bagoch alebo balený v 25 kg papierových vreciach. Ťažba a expedícia produktu prebieha v jednozmennej prevádzke hod len počas pracovných dní. Výrobná linka na spracovanie suroviny v uzatvorených priestoroch haly môže podľa dopytu trhu prebiehať najviac v dvojzmennej prevádzke len v referenčných intervaloch deň a večer. Obr. 1 Lokalizácia dobývacieho priestoru v riešenom území str. 3

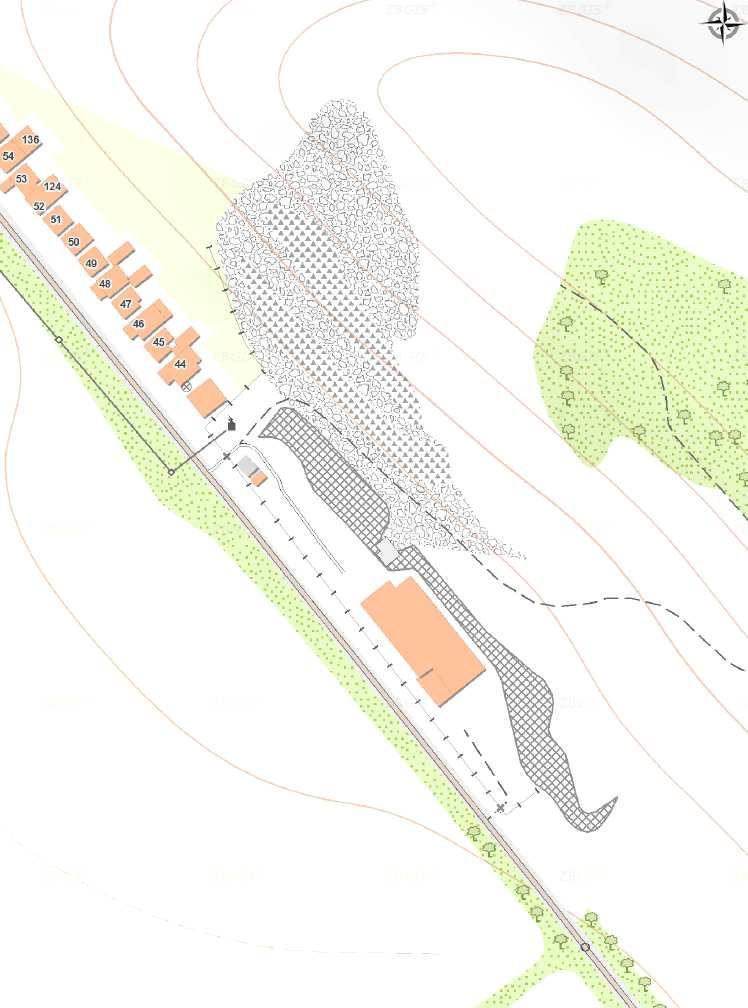

5 4 5 3 M2 rozostavaný RD 1 2 M1 K2 vonkajšia linka (násypka, drvič, triedič) M3 M4 M5 výrobná hala M6 M7 K1 - II/554 Obr. 2 Okraj intravilánu obce Kučín exponovaný hluku z prevádzky lomu, M1..M7 miesto merania hluku, výpočtové referenčné body str. 4

6 4. Hluk vo vonkajšom prostredí súčasný stav Na kalibráciu výpočtového softwaru sa uskutočnilo technické kalibračné meranie imisií hluku v definovaných a zaznamenaných podmienkach. Tieto podmienky boli zadané do výpočtového modelu a porovnaním nameraných hodnôt s výstupom programu sa stanovila korekcia výpočtu uvedená v čl. 5, ktorá bola zohľadnená pri celkovej predikcii hluku. Nakoľko do predikčných výpočtov vstupujú štatistické údaje intenzity a zloženia dopravy, výsledky kalibračného merania sú určené len pre technickú podporu predikčnej metodiky a informatívne opisujú akustický stav daného prostredia v danom čase. Výsledky tohto merania neslúžia pre porovnávanie s prípustnými hodnotami v zmysle príslušnej legislatívy. Na kalibračné meranie hluku boli použité meradlá určené pre povinné overovanie v zmysle platnej metrologickej legislatívy: - Zvukový analyzátor Norsonic NOR-118, v.č , platnosť overenia do Mikrofón Microtech Gefell MK221, výr. č , platnosť overenia do Zvukový analyzátor Norsonic NOR-1, vč.16494, platnosť overenia do Mikrofón Norsonic N-1225, v.č , platnosť overenia do Mikrofónový kalibrátor RFT , výr.č.85557, platnosť overenia do Meracia sústava zvukomer - mikrofón sa kalibruje pomocou mikrofónového kalibrátora vždy pred začiatkom merania a po skončení merania. Vyhodnotenie merania sa uskutočnilo v počítači pomocou softwarových produktov NOR-XFER 6.0 a NOR-REVIEW 3.1. Súčasné hlukové pomery dokumentuje kalibračné meranie imisií hluku vo voľnom zvukovom poli na juhovýchodnej hranici obytnej zóny obce Kučín pred rozostavaným rodinným domom vo vzdialenosti 7,5 m od okraja cesty II/554 (bod M1) a pri oplotení areálu lomu a rozostavaného RD vo vzdialenosti 95 m od vonkajšej výrobnej linky s primárnym drvičom (M2). Mikrofón vybavený krytom proti vetru bol umiestnený na statíve vo výške okien 1. nadzemného podlažia, vzorkovacia frekvencia prístroja bola nastavená na 1 s, t.j. počas meracieho intervalu v bode M1 bolo zaznamenaných 30 hladinových a frekvenčných profilov. V bode M2 bola vzorkovacia frekvencia prístroja nastavená na 0,125 s, t.j. počas meracieho intervalu bolo zaznamenaných 2464 hladinových a frekvenčných profilov. Kalibrácia meracej sústavy pred a po meraní nevykazuje odchýlku od menovitej hodnoty kalibrátora väčšiu ako ±0,05 db. Klimatické podmienky počas merania - teplota vzduchu 2 o C, prúdenie vzduchu - bezvetrie. V posudzovanom území sa nenachádzajú žiadne iné stacionárne zdroje hluku, ktoré by mohli ovplyvňovať celkovú hladinu hluku v obytnej zóne, zdrojom hluku pozadia sú náhodilé zvuky (rečová komunikácia chodcov) a zvuky z prírody (vtáctvo). Nameraná ekvivalentná hladina A zvuku L Aeq,t reprezentuje energetický priemer všetkých imisných hladín vo vonkajšom prostredí vrátane náhodilých zvukov. Štatistická analýza výskytu zvukových udalostí (percentily) vyjadruje dynamiku meraného zvuku, t.j. vypočítané hladiny hluku, ktoré sú prekročené v N percentách z celkového času hodnotenia. Napr. hodnota L95 je vypočítaná ekvivalentná hladina A zvuku, ktorá je prekročená v 95 % z celkového času hodnotenia. V uvedených podmienkach merania je možné práve hodnotu L95 považovať za hladinu ustáleného hluku výrobnej linky v tichých intervaloch dopravy. Najnižšia dosiahnuteľná minimálna hladina ustáleného hluku v meranom intervale je vyjadrená veličinou L AFmin,t. Hodnotiaca hladina hluku L Aeq reprezentuje nameranú ekvivalentnú hladinu hluku zvýšenú o kladnú hodnotu rozšírenej neistoty merania U a o prípadné korekcie na zvláštny charakter zvuku (tónový, impulzný). str. 5

7 EnA CONSULT Topoľčany s.r.o. Školská 565, Preseľany Záznam z merania hluku vo vonkajšom prostredí Miesto merania: M1 - pred rozostavaným RD, 7,5 m od okraja cesty II/554 Kučín č. 1 Špecializované pracovisko na meranie hluku zdroj hluku: Prejazd 56 OA + 3 NA, vonkajšia výrobná linka lomu L[dB] LAeq [db] Časový priebeh hladín hluku 2 vozidla lomu: L Aeq,t = 69,6 db, t=120 s :22:08 09:27:08 09:32:08 09:37:08 09:42:08 09:47:08 09:52:08 09:57:08 10:02:08 10:07:08 10:12:08 10:17:08 10:22:08 t Frekv. L feq,t Frekv. L feq,t (Hz) (db) (Hz) (db) namerané deskriptory L[dB] Lfeq [db] 1/3-oktávové spektrum [db] 20 61, ,7 100 L Aeq,t = 65,6 db 25 63, ,1 L 90 AFmax,t = 90,8 db 31.5, ,5 L AFmin,t = 59,6 db, ,5 80 L AIeq,t = 68,4 db 63, ,4 percentily 63 62,2 20,2 L A,1 = 75,9 db 80 57, ,3 L A,5 =,9 db , ,3 L A,10 = 67,2 db , ,9 L A, = 62,2 db 1 54, ,0 30 L A,90 = 61,2 db , ,4 20 L A,95 =,9 db 2 56, ,2 10 L A,99 =,4 db , ,2 0 rozšírená neistota merania 0 56, ,6 f[hz] 0 56, ,2 U = ±1,7 db ,4 korekcie prístroj: NOR 118NOR1 umiestnenie mikrofónu: vo výške 2 m nad terénom dátový súbor: _0001.NBF K T = 0 db vzorkovanie: 0:0:1.0 začiatok merania: :22:08 K I = 0 db meral: Ing. Vladimír Plaskoň dĺžka merania: 1:0:0.0 K P = -1,8 db 31.5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1.0 k 2.0 k 4.0 k 8.0 k 16.0 k LA str. 6

8 EnA CONSULT Topoľčany s.r.o. Školská 565, Preseľany Záznam z merania hluku vo vonkajšom prostredí Kučín č. 2 Špecializované pracovisko na meranie hluku Miesto merania: M2 - pri oplotení rozostavaného RD, 95 m od výrobnej linky zdroj hluku: vonkajšia výrobná linka (násypka, primárny drvič, triedička) L[dB] 100 LAeq [db] Časový priebeh hladín hluku :04:08 11:04:34 11:04:59 11:05:25 11:05:51 11:06:16 11:06:42 11:07:08 11:07:33 11:07:59 11:08:25 11:08: 11:09:16 t Frekv. L feq,t Frekv. L feq,t (Hz) (db) (Hz) (db) namerané deskriptory L[dB] Lfeq [db] 1/3-oktávové spektrum [db] 20 59, ,3 80 L Aeq,t = 64,2 db 25 65, ,9 L AFmax,t = 76,1 db , ,2 L AFmin,t = 61,7 db 65, ,5 L AIeq,t = 65,9 db 63, ,1 percentily 63 55, ,6 L A,1 = 67,0 db 80 55, ,2 L A,5 = 65,5 db , ,2 L A,10 = 65,1 db , ,3 30 L A, = 64,0 db 1 56, ,9 L A,90 = 63,2 db , ,3 L A,95 = 63,0 db 2 55, ,8 10 L A,99 = 62,5 db , ,4 0 rozšírená neistota merania 0 55, ,4 f[hz] 0 56, ,7 U = ±1,7 db ,9 korekcie prístroj: NOR1 umiestnenie mikrofónu: vo výške 1,7 m nad terénom dátový súbor: _0006.NBF K T = 0 db vzorkovanie: 0:0:0.125 začiatok merania: :04:08 K I = 0 db meral: Ing. Vladimír Plaskoň dĺžka merania: 0:5:7.0 K P = 0 db 31.5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1.0 k 2.0 k 4.0 k 8.0 k 16.0 k LA str. 7

9 Z výsledkov merania imisií hluku v bode M1 na okraji obytnej zóny obce Kučín sú zrejmé nasledovné hladiny akustického tlaku v meracom intervale 1h: celkový hluk v meracom intervale: hluk len z nákladnej dopravy lomu (2x NA): hluk z priemyselných zdrojov areálu: L Aeq,1h = 65,6 db L Aeq,1h = 54,8 db L Aeq,95 =,9 db 5. Predikcia hluku z dopravy Hladiny hlukových imisií vo vonkajšom prostredí z líniových zdrojov hluku sa určili výpočtovou metódou pomocou programového produktu HLUK+ vo verzii Profi Východiskovými výpočtovými parametrami bola intenzita a zloženie cestnej dopravy na posudzovaných dopravných úsekoch, kvalita povrchu vozovky, jej pozdĺžny sklon, plynulosť dopravného prúdu a terénny profil posudzovaného územia. Zloženie celkovej dopravy bolo rozdelené do dvoch skupín zdrojov hluku, z ktorých jedna predstavuje ľahké vozidlá OA (osobné, malé úžitkové), druhá ťažké vozidlá nad 3,5 t NA (nákladné vozidlá a autobusy). Údaje o intenzite a zložení pozemnej dopravy v posudzovanom území vychádzajú z celoštátneho sčítania dopravy SSC, a.s. v r. 2015, z prieskumu dopravy počas kalibračného merania hluku a z bilancie plánovanej ťažby: V priebehu roka produktivita lomu kolíše v závislosti od dopytu, pre zachovanie princípu opatrnosti sa vo výpočtoch uvažovalo s maximálnou odhadovanou produktivitou lomu: ťažba t/rok počet expedičných dní v roku: 2 priemerná denná expedícia 80 t priemer na auto 20 t suroviny počet vozidiel 4 NA/deň priemerná denná intenzita pohybov 8 NA /deň (príjazdy a odjazdy) príspevok voči súčasnému stavu 2 NA /deň (príjazdy a odjazdy) Osobné vozidlá zamestnancov a zákazníkov ostávajú nezmenené, súčasný odhad je cca 10 pohybov OA / deň. Vyššie uvedené frekvencie sú vypočítané pre maximálny objem ťažby počas pracovných dní v hlavnej pracovnej zmene. Počas dní pracovného voľna a pracovného pokoja sa s premávkou nákladných vozidiel neuvažuje. Všetka nákladná doprava z lomu je smerovaná severným smerom cez intravilán obce Kučín. Posudzovanie hluku vo vonkajšom prostredí v zmysle Vyhl. MZ SR č. 549/2007 Z.z. je potrebné vykonať pre referenčné intervaly deň-večer-noc. Vzhľadom na štruktúru dopravných podkladov a expedičnú dobu lomu sa akustická situácia v území posudzuje len pre referenčný interval deň. Na základe nižšie uvedených výpočtových parametrov boli spracované analytické hlukové mapy reprezentované hladinovými pásmami o šírke 5 db počnúc hladinou 30 db, ktoré sú uvedené na obr. č str. 8

10 Pre tvorbu výpočtového modelu boli použité vstupné parametre: - terén: pohltivý, v priestore lomu odrazivý - výpočtová rýchlosť: 30- km.h -1 - povrch vozovky: asfalt - sklon vozovky: 0 % - činiteľ zvukovej pohltivosti fasád budov: 0,2 - priemerná výška IBV: 7 m - referenčný časový interval: 12 h - výpočtová výška hlukových hladín: 2 m (1.NP) - korekcia výpočtu z kalibračného merania: 1,7 db K1 dopravná komunikácia cesta II/554 (profil 02780) deň večer noc OA NA OA NA OA NA K2 zásobovacia areálová cesta Tabuľka 2: Dopravné zaťaženie riešeného územia Vplyv dopravného hluku je vyjadrený hladinou hlukových imisií vo výpočtových bodoch územia, ktoré sú lokalizované vo vzdialenosti 1,5 m pred fasádami rodinných domov: bod 1 pred JZ fasádou rozostavaného RD bod 2 pred JV fasádou rozostavaného RD bod 3 pred SV fasádou rozostavaného RD bod 4 pred JZ fasádou RD č. 44 bod 5 pred SV fasádou RD č. 44 výpočtový bod Tabuľka 3: ekvivalentná imisná hladina hluku z dynamickej dopravy cez deň - L Aeq,12h (db) súčasný stav navrhovaný stav zmena len vlastná doprava t t t (b-a) t t a b c d e 1 55,6 55,6 0,0 41,4 42,6 2,9 51,0 +0,1,0 41,3 3 35,9 36,3 +0,4 19,0 20,2 4 56,8 56,8 0,0 42,6 43,9 5 32,4 32,5 +0,1 20,1 21,3 Analýza hlukových imisií z dynamickej dopravy v referenčných bodoch riešeného územia str. 9

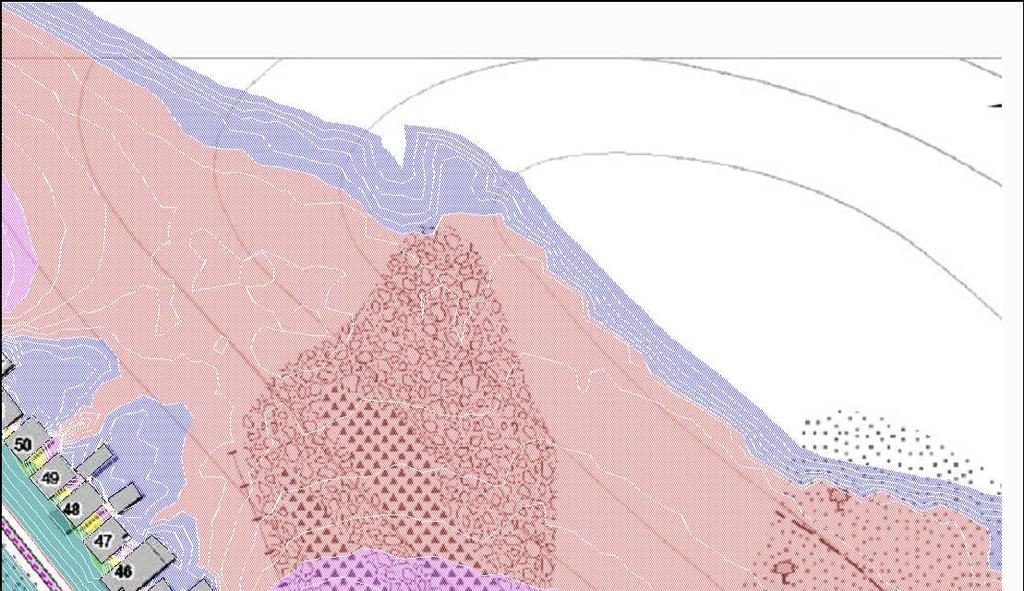

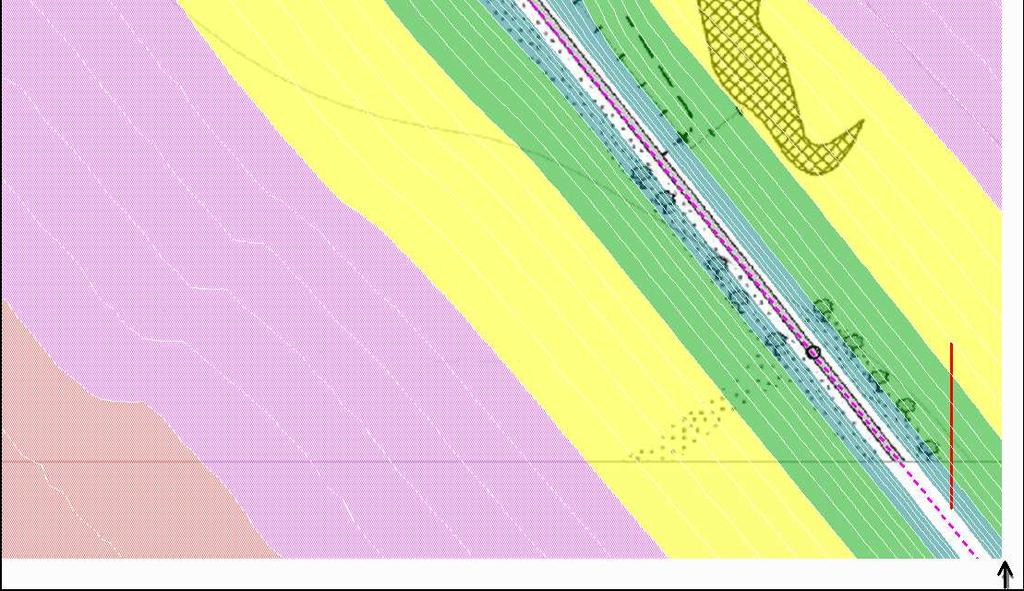

11 56,8 55,6 51,0 32,5 36,3 m Obr.3 Mapa hladín hluku z celkovej dynamickej dopravy cez deň LAeq,12h, v navrhovanom variante ( t/r) výška izofon 2 m str. 10

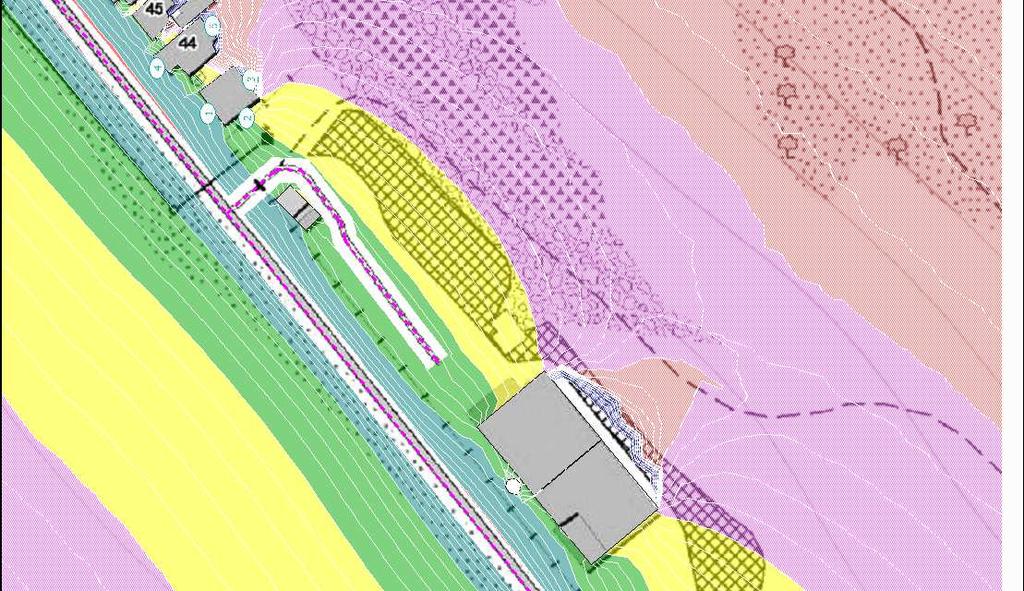

12 42,6 41,4,0 20,1 <20 m Obr.4 Mapa hladín hluku len z dopravnej obsluhy kameňolomu cez deň LAeq,12h v nultom variante ( t/r), výška izofon 2 m str. 11

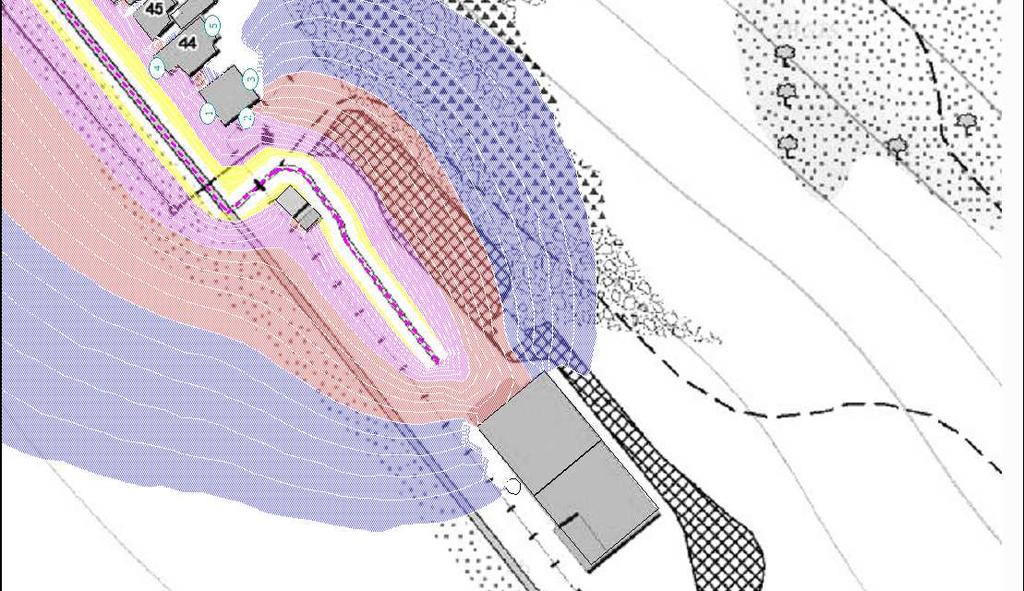

13 43,9 42,6 41,3 21,3 20,2 m Obr.5 Mapa hladín hluku len z dopravnej obsluhy kameňolomu cez deň LAeq,12h v navrhovanom variante ( t/r), výška izofon 2 m str. 12

14 6. Prevádzkový hluk Doprava dobývaného nerastu k úpravníckemu zariadeniu bude realizovaná nákladnými motorovými vozidlami resp. na to určenými strojnými zariadeniami (napr. stavebnými strojmi určenými na rýpanie alebo nakladanie, dopravníkovými pásmi a pod.). Vydobytý nerast bude prepravovaný aj jeho zhadzovaním na nižšie položené pracovné plošiny resp. pracoviská alebo môže byť buldozérom resp. iným obdobným strojným zariadením nahrnutý k miestu jeho úpravy. Dobývaným nerastom na výhradnom ložisku je zeolit. Vydobytý nerast je upravovaný v celku a nie je potrebné jeho zložky osobitne separovať. Úprava tohto nerastu sa v súčasnosti vykonáva jeho drvením, sušením, triedením a mletím. Úprava dobývaného nerastu sa vykonáva podľa požiadaviek odberateľov. Množstvo vsádzky v procese úpravy nerastu je priamo závislé od použitej technológie. Kvalita upravovaného nerastu sa líši podľa zámeru jeho využitia. Proces úpravy nerastu sa bude v závislosti od dopytu meniť. Úprava dobývaného nerastu sa bude vykonávať mobilnými drviacimi a triediacimi zariadeniami alebo na stacionárnej úpravárenskej linke. Skládky slúžiace na uskladňovanie upraveného nerastu resp. nerastu pripraveného na jeho ďalšiu úpravu sa budú zriaďovať pracovných plošinách jednotlivých etáži, na určených plochách alebo uskladňovať v skladovej hale v silách. Odťaženie rozpojenej horniny bude vykonávané rýpadlom alebo nakladačom. Primárne drvenie: nakládka rozpojeného zeolitu je dopravený do násypky úpravne nerastu. Pred drvením je zeolit pretriedený na hrubotriediči. Prísun zeolitu z násypky na hrubotriedič je zabezpečený vozíkovým podávačom. Podsitný vytriedený zeolit je pásovým dopravníkom vynášaný na voľnú skládku, ktorej výška je obmedzená koncovou výškou pásového dopravníka. Nadsitný vytriedený zeolit je predrvený odrazovým drvičom. Predrvený zeolit je pásovým dopravníkom dopravený na pretriedenie vibračným triedičom. Nadsitná surovina je v procese úpravy vrátená pásovým dopravníkom na jej opätovné predrvenie odrazovým drvičom. Podsitná surovina sa pásovým dopravníkom a korčekovým elevátorom prepravená do dvoch oceľových zásobníkov o objeme 2 x 3 m 3. Sušenie: zeolit je zo zásobníkov prepravený pásovými dopravníkmi do sušiarne. V otáčajúcom sa sušiacom bubne postupuje zeolit so sušiacim médiom, ktoré sa pripravuje spaľovaním zemného plynu v spaľovacej komore. Zeolit po prechode sušiacim bubnom vypadáva cez sklz na pásový dopravník a korčekovým elevátorom je vynášaný do oceľového zásobníka o objeme m 3. Triedenie: vysušený zeolit pásovým dopravníkom a korčekovým elevátorom dopravený na jeho pretriedenie 4-sitným vibračným triedičom, z ktorého sú pomocou závitkových žľabových dopravníkov jednotlivé podsitné frakcie dopravené do 4 zásobníkov o objeme 25 m 3. Nadsitná frakcia prepadáva sklzom do kladivového drviča, kde sa predrví na požadovanú frakciu a následne je dopravníkmi vrátená na jej opätovné pretriedenie. Mletie: na mletie zeolitu sa používa vysokootáčkový odrazový mlyn. Zeolit sa zo zásobníka dopraví redlerovým dopravníkom do predzásobníka mlyna a šnekovým podávačom je dávkovaný do mlyna. Mletý zeolit je tlakom vzduchu z mlyna a pomocou ventilátora dopravovaný potrubím do vyrovnávacieho cyklónu, odkiaľ je cez turniketový podávač dopravený redlerovým dopravníkom do zásobníka o objeme m 3. Expedícia: Zo zásobníka je produkt dopravovaný šnekovým dopravníkom do medzizásobníkov nad baliace zariadenie. Zeolit balený v 25 kg papierových vreciach sa plní na baliacom zariadení s digitálnou váhou. Po naplnení sa vrece posunie pásovým dopravníkom k zošívaciemu stroju a zošité vrece sa ručne ukladá na paletu. Kompletná paleta sa ovinie fóliou a premiestni sa do skladu výrobkov. Zeolit balený v 1000 kg Big-bagoch sa plní na baliacom zariadení s digitálnou váhou. Naplnený Big-bag sa uloží na paletu a odvezie do skladu. str. 13

15 Dominantným zdrojom prevádzkového hluku v priestore lomu sú pohonné agregáty nákladných vozidiel na etážových cestách, nakladačov, prevádzka drviacej a triediacej linky a hluk prenikajúci z výrobných liniek cez obvodový plášť výrobnej haly. Rozpojovanie hornín odstrelom bude len výnimočné, trhacie práce malého rozsahu budú však z časového hľadiska ojedinelé a preto uvedenú činnosť nie je možné považovať v zmysle 1 ods.2 vyhl. MZ SR č. 549/2007 za hluk vyskytujúci sa trvale alebo prerušovane. Na tento hluk sa nevzťahujú prípustné hodnoty podľa tab. 1, maximálna hladina A zvuku pri ojedinelom výskyte nesmie prekročiť v miestach a v čase možného pobytu ľudí hodnotu 118 db. Vo výpočtovom modeli sú definované hlavné prevádzkové zdroje hluku: - vonkajšia drviaca a triediaca linka vrátane násypky horniny (P1) - obvodový plášť haly v časti mletia a sušenia (P2) - obvodový plášť haly v časti balenia (P3) Akustické parametre zariadení sa stanovili z reálnych meraní hluku in-situ počas bežnej pracovnej činnosti. Akustický výkon L W,A zdroja hluku so smerovou charakteristikou Q bol vypočítaný na základe nameraných ekvivalentných hladín hluku L Aeq,t zvýšených o kladnú hodnotu rozšírenej neistoty merania U v definovanej vzdialenosti r od zdroja hluku podľa vzťahu: L W,A = L Aeq,t 10 log (Q / 4π) + 20 log r + U (db) (1) Východiskovými údajmi pre výpočet hluku z prevádzky výrobnej haly boli ekvivalentné hladiny hluku vo vnútornom priestore výrobnej haly vo vzdialenosti 1 m pred obvodovým plášťom a vzduchová nepriezvučnosť obvodového plášťa R W. Plochy S jednotlivých častí obvodového plášťa sa potom považovali za samostatné plošné zdroje akustickej energie. Akustický výkon L W vyžiarený do voľného priestoru takýmto zdrojom je potom daný: L W,A = L 1 R W log S (db) (2) Stanovené hodnoty akustického výkonu jednotlivých zdrojov hluku v čase pôsobenia t boli prepočítané na denný referenčný interval T ref = 12 hod podľa vzťahu: L W,A,Tref = L W,A + 10 log (t / T ref ) (db) (3) Priemerné doby pôsobenia zdrojov hluku sú nasledovné: P1 - cca 15 hod / týždeň (t = 3 h za zmenu) P2,3 - t = 8 hod za zmenu Merací mikrofón vybavený krytom proti vetru bol umiestnený vo výške 1,6 m nad terénom v definovanej vzdialenosti od zdrojov hluku (body M3-M7 na obr. č. 1). Priestor medzi meracím mikrofónom a zdrojom hluku tvorilo voľné zvukové pole. Vzorkovacia frekvencia prístroja bola nastavená na 0,125 s, kalibrácia meracej sústavy pred a po meraní nevykazuje odchýlku od menovitej hodnoty kalibrátora väčšiu ako ±0,05 db. Vypočítané hodnoty akustického výkonu boli zadané do programu Hluk+ Profi v a následne bola vypočítaná analytická hluková mapa uvedená na obr. č. 6 a 7, terénny profil bol modelovaný pomocou vrstevníc. Zároveň sa vypočítala imisná hladina prevádzkového hluku v referenčnom bode najbližšej obytnej zóny (tab. č. 4). str. 14

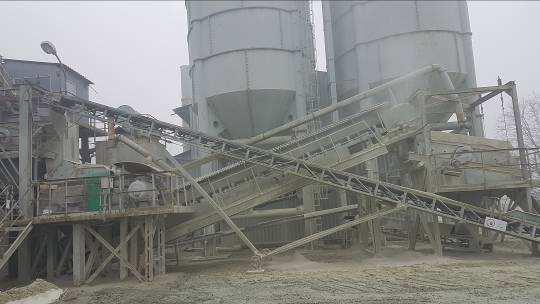

16 Pre tvorbu výpočtového modelu boli použité ďalšie vstupné parametre: - terén: odrazivý - činiteľ zvukovej pohltivosti fasád budov: 0,2 - priemerná výška IBV: 7 m - referenčný časový interval: 12 h - výpočtová výška hlukových hladín: 2 m (1.NP) výpočtový. bod hala a vonkajšia linka imisná hladina hluku (db) len výrobná hala L Aeq L Aeq,12h L Aeq L Aeq,12h bod 1 pred JZ fasádou rozostavaného RD 48,6 44,1 42,4,7 bod 2 pred JV fasádou rozostavaného RD 67,3 61,4 47,2 45,5 bod 3 pred SV fasádou rozostavaného RD 66,8,9 46,7 45,0 bod 4 pred JZ fasádou RD č ,9 53,0 41,6 39,8 bod 5 pred SV fasádou RD č ,1 61,1 46,5 44,7 Tabuľka 4: Imisné hladiny hluku z prevádzkových zdrojov lomu v referenčných bodoch obytného územia Zdroj hluku: P2 - vonkajšia primárna drviaca a triediaca linka (bod M3) meranie č. 3 deskriptor [db] neistota U [db] percentily [db] vzdialenosť r [m] smerovosť Q L W A [db] L Aeq,t L AFmax,t L AFmin,t 84,3 94,4 81,5 ± 1,4 L 1 L 5 L 10 L 89,0 86,7 85,5 83,7 L 90 L 95 L 99 82,8 82,5 82,1 L[dB] LAeq [db] Časový priebeh hladín hluku , :37:21 10:37:59 10:38:36 10:39:14 10:39:52 10::30 10:41:07 10:41:45 10:42:23 10:43:00 10:43:38 10:44:16 10:44:53 str. 15

17 EnA CONSULT Topoľčany s.r.o. Školská 565, Preseľany Záznam z merania hluku č.4 špecializované pracovisko na meranie hluku Miesto merania: M4 - vnútorne prostredie, M5 - vonkajšie prostredie 3 m od výrobnej časti haly Zdroj hluku: výrobná linka vo výrobnej časti haly časový záznam L Aeq, (db) vs. čas (min) :00:00 00:00:05 00:00:10 00:00:15 00:00:20 00:00:25 00:00:30 00:00:35 00:00: 00:00:45 00:00: 00:00:55 00:01: :01:02.2 Sel. View str. 16 Begin 0 00:00: End 0 00:01: Length 0 00:01:02.0 Merací bod L Aeq,t L AFmax,t L AIeq,t L A,1 L A,5 L A,10 L A, L A,90 L A,95 L A,99 M4 89,0 89,9 89,3 89,6 89,5 89,4 89,0 88,7 88,6 88,5 M5 73,1 74,8 75,6 74,6 74,0 73,8 73,1 72,7 72,6 72,4 frekvenčná analýza Frekv. (Hz) M4 L feq,t (db) M5 L feq,t (db) 20 76,0 69, ,7 75,3 1/3 oktávové spektrum ,5 74, ,2 75,4 82,2 78, ,3 68, ,3 66, ,8 69, ,8 69,5 1 80,4 68, ,7 66,3 2 78,1 64, ,9 65,6 0 77,3 72,5 0 80,6 69, ,1 62, ,9 63, ,1 61, ,8, ,5 59, ,4 56, ,2 54, ,3 53,3 prístroje 00 76,6 52,3 merací bod: M4 M ,3,8 prístroj: NOR 1 NOR ,1 47,8 dátový súbor: _0002.NBF _0005.NBF ,3 45,2 umiestnenie mikrofónu: vo výške 1,5 m nad podlahou vo výške 1,5 m nad terénom ,6 41,6 začiatok merania: :51: :59: ,6 37,7 dĺžka merania: 0:1:2.0 0:1: ,0 33,0 vzorkovanie: 0:0: :0: ,0 26,1 rozšírená neistota: U = 1,7 db U = 1,7 db L(dB) 20 31, f (Hz)

18 EnA CONSULT Topoľčany s.r.o. Školská 565, Preseľany Záznam z merania hluku č.5 Špecializované pracovisko na meranie hluku Miesto merania: M6 - vnútorne prostredie, M7 - vonkajšie prostredie 14 m od baliacej časti haly Zdroj hluku: výrobná linka v baliacej časti haly paralelný záznam L Aeq, (db) vs. čas (min) :00:00 00:00:05 00:00:10 00:00:15 00:00:20 00:00:25 00:00:30 00:00:35 00:00: 00:00:45 00:00: 00:00:55 00:01: :00: Sel. View str. 17 Begin 0 00:00: End 0 00:01: Length 0 00:01:01.7 Merací bod L Aeq,t L AFmax,t L AIeq,t L A,1 L A,5 L A,10 L A, L A,90 L A,95 L A,99 M6 78,8 84,2 79,7 81,8 80,7 79,2 78,5 78,1 78,0 77,9 M7 51,9 58,0 52,4 57,0 53,2 52,2 51,5 51,1 51,0,7 Frekv. (Hz) M6 L feq,t (db) M7 L feq,t (db) 20 77,2 62, ,4, ,0,7 79,7,1 82,5, ,0 56, ,6 55,2 100,7 52, ,3 53,3 1 73,7 49, ,5 48,6 2,0 47, ,3 49,8 0,5 45,0 0 71,6 45, ,1 46, ,1 42, ,9 39,4 L(dB) frekvenčná analýza 31, /3 oktávové spektrum 12 67,2 38, ,0 37, ,3 36, ,9 32, ,3 31,4 prístroje 00 66,2 31,6 merací bod: M6 M ,3 30,0 prístroj: NOR 1 NOR ,1 27,1 dátový súbor: _0003.NBF _0004.NBF ,3 23,1 umiestnenie mikrofónu: vo výške 1,5 m nad podlahou vo výške 1,5 m nad terénom ,7 18,3 začiatok merania: :52: :56: ,7 15,2 dĺžka merania: 0:1:1.0 0:1: ,1 10,1 vzorkovanie: 0:0: :0: ,3 8,3 rozšírená neistota: U = 1,7 db U = 1,7 db f (Hz)

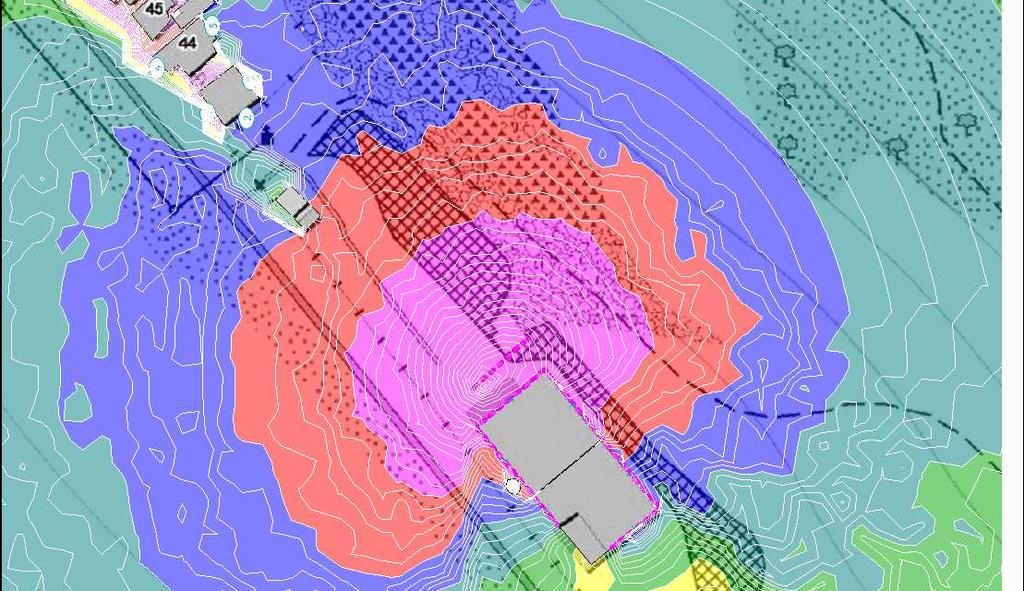

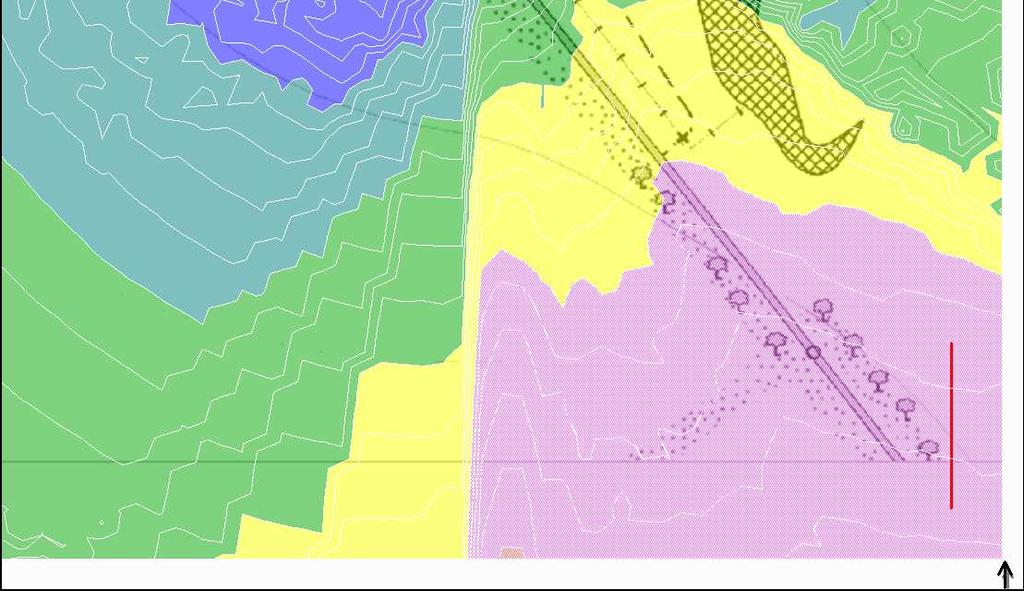

19 53,0 44,1 61,4,9 m Obr. 6 Mapa hladín hluku len z vonkajšej aj vnútornej výrobnej linky cez deň LAeq,12h, výška izofon 2 m 61,1 str. 18

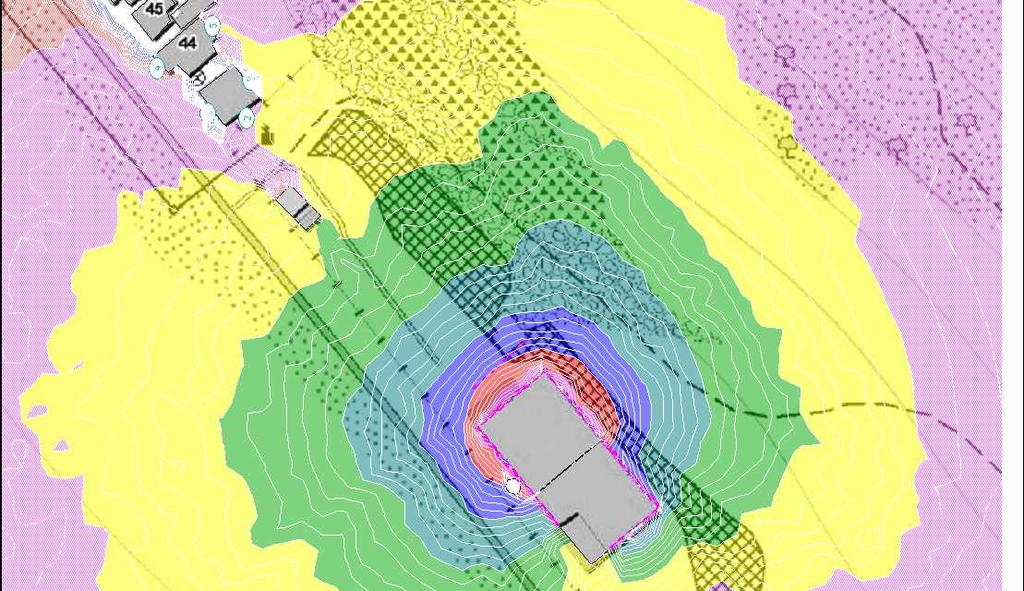

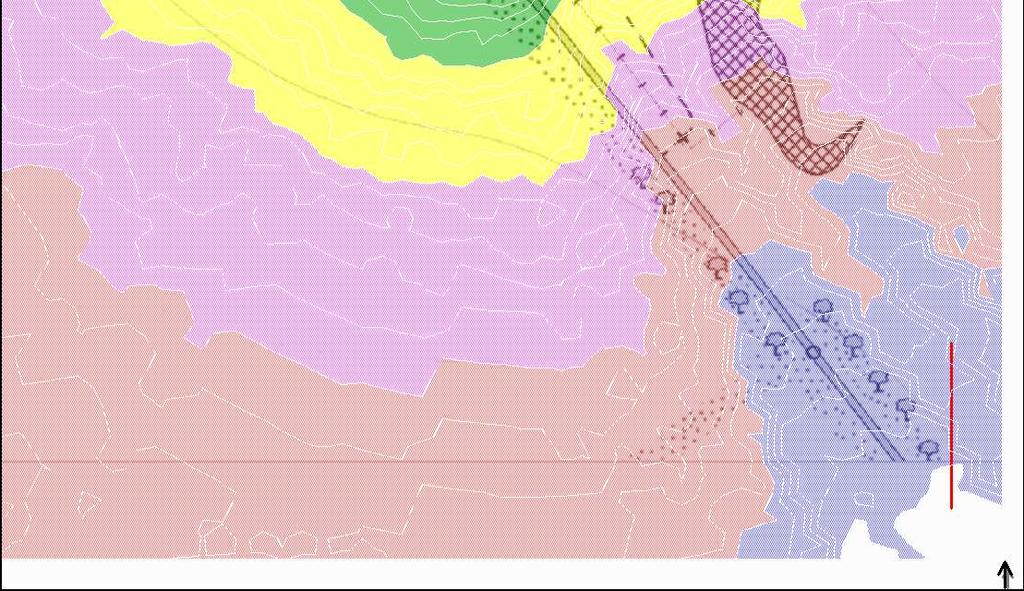

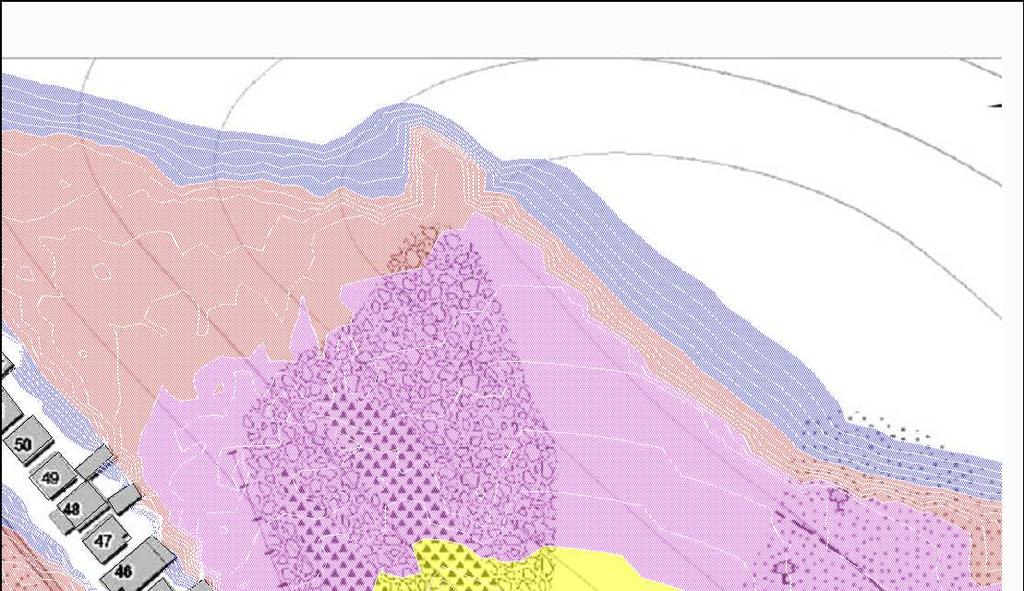

20 ,4,7 45,5 47,7 45,0 m Obr. 7 Mapa hladín hluku len z výrobnej linky vo vnútornom prostredí haly cez deň LAeq,12h, výška izofon 2 m str. 19

21 7. Záver Z hľadiska kategorizácie územia podľa tab. č.1 je obytná zóna obce Kučín v blízkosti cesty II. triedy zaradená do III. kategórie chránených území s prípustnou hladinou hluku z dopravy v dennom čase db a v noci db a prevádzkových zdrojov v dennom čase db a v noci 45 db. V súčasnosti je posudzovaná časť územia zaťažovaná dopravným hlukom, ktorý neprekračuje dennú prípustnú hodnotu hluku. Hluk generovaný len nákladnou dopravou kameňolomu ani v nultom ani v navrhovanom variante neprekračuje najvyššiu prípustnú hodnotu v dotknutej obytnej zóne obce Kučín. Predikovaný nárast hluku po realizácii navrhovanej činnosti je najviac o 0,4 db. Uvedený nárast je z hľadiska subjektívneho sluchového vnímania zanedbateľný, z objektívneho hľadiska sa rozdiel hladín hlukových imisií pohybuje v rámci pásma neistoty bežného merania hluku. Prevádzkový hluk zo spracovateľskej linky umiestnenej vo výrobnej hale neprekračuje dennú prípustnú hodnotu hluku stanovenú pre priemyselné zdroje. V prípade spustenia vonkajšej linky (drvenie a triedenie) hladina akustického tlaku pred oknami priľahlej obytnej zástavby prípustnú hodnotu hluku prekračuje. Vzhľadom na súčasné relatívne vysoké hlukové zaťaženie južnej okrajovej časti intravilánu obce Kučín zvýšenie výrobnej produkcie v dôsledku realizácie navrhovanej činnosti neovplyvní jestvujúce akustické pomery v riešenom území z hľadiska zvýšených nárokov na dopravu. Miera zaťaženia územia priemyselným hlukom z výrobných liniek je závislá od doby prevádzky vonkajšej linky s primárnym drvičom a triedičom, pričom k prekročeniu prípustných hodnôt hluku dochádza už pri jej krátkodobej prevádzke (t.j. viac ako 15 min za deň) Ing. Vladimír Plaskoň str. 20
