1 MULTICAL 401 Merač tepla Dlhodobá životnosť Veľký dynamický rozsah 12 ročná životnosť batérie, 24V alebo 230V Kalendár, uchovávanie údajov, tarify Optický dátový výstup Interné moduly RS 232, M-Bus, radio 2 impulzné vstupy pre vodomery Impulzný výstup pre energiu NOWA kompatibilné overovanie Použitie MULTICAL 401 sa používa na meranie tepla v malých a stredných vykurovacích systémoch s médiom voda, najmä v bytoch, obchodných priestoroch a bytových domoch. Merač sa veľmi ľahko inštaluje, odčítava a overuje. Naviac MULTICAL 401 prináša zníženie ročných prevádzkových nákladov jedinečnou kombináciou dlhodobej presnosti merania a dlhej životnosti. Prietok sa meria ultrazvukom na základe metódy časového rozdielu. Všetky merania, referencie, zobrazovanie odpočtov, výpočty a dátová komunikácia sú riadené mikroprocesorom a ASIC. Naviac, MULTICAL 401 vyhodnocuje spotrebu 2 vodomerov s impulzným výstupom a tak je možné odčítať okrem spotreby tepelnej energie aj spotrebu teplej a studenej vody. MULTICAL 401 počíta tepelnú energiu na základe nameraného rozdielu teplôt v prívodnom a vratnom potrubí, nameraného množstva vody, ako aj vnútornej tabuľky korekcií pre hustotu a entalpiu. Prostredníctvom interného modulu môže byť MULTICAL 401 diaľkovo odčítaný prostredníctvom RS232, M-Bus, modem alebo Kamstrup rádio systému. 1

2 Popis MULTICAL 401 je statický ultrazvukový merač tepla, navrhnutý na meranie energie vo všetkých typoch kúrenárskych inštalácií, kde je médiom voda. Riešenie je založené na rozsiahlej skúsenosti s ultrazvukovými meračmi tepla ULTRAFLOW a počítadlami MULTICAL. Ultrazvukové meranie a mikroprocesorová technológia sú základom merača energie. Všetky obvody pre výpočet, meranie teploty a prietoku sú kombinované na jednej elektronickej doske, ktorá zaručuje nielen kompaktný a racionálny dizajn ale aj optimálnu kvalitu merania a vysoký stupeň spoľahlivosti. Na meranie prietok sa používa dvojsmerná ultrazvuková technika založená na metóde prechodového času transit time. Táto metóda je všeobecne uznávaná ako najlepší súčasne dostupný merací princíp pre tento typ aplikácie z dôvodu dlhodobej stability. Dva ultrazvukové vysielače vysielajú zvukový signál v smere aj proti prúdeniu kvapaliny. Ultrazvukový signál vysielaný v smere prúdenia dorazí do protiľahlého vysielača skôr ako signál smerujúci proti prúdeniu kvapaliny. Rozdiel časov medzi prijatím týchto dvoch signálov je konvertovaný na pretečené množstvo. Presne párované snímače teploty PT500 (DIN/IEC751) merajú teplotu v prívodnom a vratnom potrubí. Krátke priamo montované snímače sú navrhnuté v súlade s EN a sú preto vhodné na inštaláciu v širokom rozsahu štandardných guľových ventilov a fitingov. Jeden zo snímačov teploty je umiestnený priamo v prietokomernej časti čo zjednodušuje inštalácie. Akumulovaná tepelná energia môže byť zobrazovaná v kwh, MWh alebo GJ všetky hodnoty sú zobrazované siedmymi číslicami spolu s mernou jednotkou. Displej bol špeciálne navrhnutý s dôrazom na dlhú životnosť a optimálny kontrast v priestorových teplotách v rozsahu 0 55 C. Ďalšími zobrazovanými hodnotami sú: akumulovaná spotreba vody, počítadlo hodín, aktuálne teploty a okamžitý prietok a výkon. MULTICAL 401 môže byť tiež konfigurovaný na zaznamenávanie údajov v stanovený deň zaznamenávanie špičkového výkonu, chybového hlásenia, aktuálneho dátumu a užívateľom definovaných taríf. Kvôli zvýšeniu bezpečnosti sú všetky registre uchovávané v hodinových intervaloch v ER PROM, ktorá tiež uchováva mesačné údaje z predchádzajúcich dvoch rokov. MULTICAL 401 má dva komunikačné porty pre dátovú komunikáciu: * Optické rozhranie na čelnom paneli, ktoré spĺňa požiadavky štandardu EN61107 uľahčuje odpočet údajov o spotrebe, údajov z pamäte. * Online sériové PC pripojenie na konfiguráciu merača. Oddelená multifunkčná zásuvka je umiestnená pod vrchným krytom. Vrchná časť zásuvky sa používa na overovanie merača, spodná časť sa používa na pripojenie komunikačných modulov s M-BUS, modem, RS232 rozhraním alebo rádiom. Základné charakteristiky Požiadavky EN 1434 Presnosť 2 alebo 3 Environment. trieda A Typy prietokomerov qp 0,6 m 3 /h... qp 15 m 3 /h Teplotný rozsah Počítadla Θ: 10 C C a Θ: 3 K...150K Pár snímačov teploty Priemerná teplota v prietokomernej časti Pt500, DIN/IEC 751 B Θq: 15 C C Typ Menovitý prietok qp (m 3 /h) Max. prietok qs (m 3 /h) Min. prietok qi (l/h) qi PTB (m 3 /h) Min. merateľný prietok (l/h) Tlaková strata (bar) Pripojenie Dĺžka (l/h) (mm) 66-Wx-xx1 0,6 1, ,04 G 3 / 4 B Wx-xx4 1,5 3, ,25 G 3 / 4 B Wx-xx5 1,5 3, ,25 G 3 / 4 B Wx-xx7 1,5 3, ,25 G1B Wx-xx9 1,5 3, ,25 G1B Wx-xxB 3 6, ,04 G1B Wx-xxD 3,5 7, ,06 G5/4B Wx-xxF ,16 G5/4B Wx-xxG ,16 DN Wx-xxH ,07 G2B Wx-xxJ ,07 DN Wx-xxK ,15 DN

3 Technické údaje Elektrické údaje Napájanie 3,6V ± 10% Batéria 3,65 VDC, D-Cell lithium Interval výmeny Montáž na stenu 12 rokov pri tbbatb < 30 C Montáž na prietokomer 10 rokov pri tbbatb < 40 C Sieťové napájanie Príkon <1W Zálohové napájanie EMC data Presnosť 230VAC +15/-30%,48 50Hz 24VAC/DC ± 30% integrovaný SuperCap eliminuje funkčné poruchy z dôvodov krátkodobých výpadkov energie v súlade s EN 1434 trieda A Mechanické údaje Metrologická trieda 2 alebo 3 Environmentálna trieda Priestorová teplota 0 55 C Krytie v súlade s EN 1434 trieda A IP54 Teplota média C Ak teplota média presahuje 90 C doporučujeme použiť prírubové prevedenie a montáž Multical 401 na stenu. Skladovacia teplota, prázdny merač C, Menovitý tlak závitové PN 16, prírubové PN 25 Kábel prietokomera 1,5 m Časť merača tepla MPE v súlade s EN MULTICAL 401, typická presnosť Prietokomer ± ( 2 + 0,02 qp / p) % ± ( 1 + 0,01 qp / p) % Počítadlo ± ( 0,5 + Θ min / Θ ) % ± ( 0, / Θ ) % Snímače teploty ± ( 0,5 + 3 Θ min / Θ ) % ± ( 0,4 + 4 / Θ ) % Materiálové charakteristiky Zmáčané časti Telo, závit Enkotal (mosadz alfa) Telo, príruba RG5204 (mosadz) Vysielač AISI 316 Tesnenie EPDM Meracia vložka PES + 30% sklených vlákien Reflektory AISI 304 Krabička prietokomera Veko/konzola na stenu Kryt počítadla Vrchná časť Spodná časť Vnútorný kryt Kábel snímačov teploty PC + 20% sklených vlákien PC ABS s EPDM tesnením PP Silikónový kábel s vnútornou teflónovou izoláciou 3

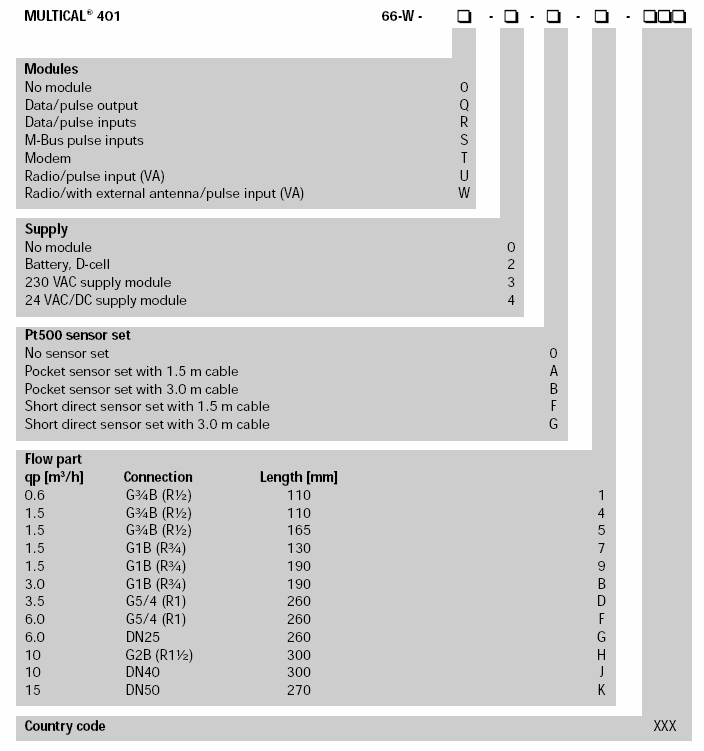

4 Špecifikácia objednávok Moduly Žiadny modul Data / Impulz. výstup Data / Impulz. vstupy M-Bus impulz.vstupy Modem Rádio / impulz. vstup (VA) Rádio / s externou anténou / impulz. vstup (VA) Napájanie Žiadny modul Batéria, D-cell 230 VAC napájací modul 24 VAC/DC napájací modul Snímače teploty Pt500 Žiadne snímače Snímače do puzdier s 1,5 m káblom Snímače do puzdier s 3,0 m káblom Krátke priame snímače s 1,5 m káblom Krátke priame snímače s 3,0 m káblom Prietokomerná časť qp [ m 3 /h ] Pripojenie Dĺžka [ mm ] Kód štátu Kód štátu sa používa pre: - Určenie jazyka a schválenia typu na štítku - Rozsah prietokomera (1 : 50 a 1 : 100) - Triedu presnosti 2 alebo 3 - Označenie PN - Špeciálne overenie, ak je potrebné - Výber periódy integrácie 28 s a 4 s Zákaznícke štítky sú integrované na čelnom štítku 4

5 Špecifikácia objednávok Program č. Inštalácia prietokomera: Merná jednotka, energia: Kód impulzu prietokomera: v prívodnom potrubí vo vratnom potrubí GJ kwh MWh Štandardné CCC kódy pre MULTICAL 401 Počet desatinných miest na displeji CCC kwh MWh GJ m 3 l/h kw qp Typ [m 3 /h] 66-Wx-xxX-xxx , , ,0 B ,5 D ,0 F-G H-J K Alternatívne CCC kódy pre MULTICAL 401 Počet desatinných miest na displeji CCC kwh MWh GJ m 3 l/h kw qp Typ [m 3 /h] 66-Wx-xxX-xxx ,5 D ,0 F-G H-J K 5

6 Konfigurácia >DD< Konfigurácia displeja / DD kódy primárne Úroveň (13) (15) (17) (20) (22) Energia Objem Počítadlo hodín T1, teplota v prívode T2, teplota vratná Rozdiel teplôt Okamžitý výkon Špičkový výkon (mesačne) 8 *8 * *8 *8 *8 8 *8 Ročný špičkový výkon 9 Okamžitý prietok Špičkový prietok (mesačne) *10 *9 *10 Ročný špičkový prietok 10 Všetky info kódy Všetky info kódy, (-2) Výber Špičkového výkonu alebo Špičkového prietoku pre mesačné dáta (/#5) Poznámka: Info kód 128 sa automaticky kontroluje u výrobcu / konfigurácia METERTOOL: Typ 66-Wx-2xx-xxx > Info kód 128 je aktívny. Typ 66-Wx-3/4xx-xxx > Info kód 128 nie je aktívny. Upozornenie: Prebudovanie u batériového na sieťové napájanie vyžaduje rekonfiguráciu typu merača. Ročné špičkové výkony sa aktualizujú pri zmene mesiaca. 6

7 Konfigurácia >DD< Konfigurácia displeja / DD kódy sekundárne Úroveň A (13) (15) (17) (20) (22) VA A A VB B B Dátum odpočtu 1 A A Energia B B Objem 1 C C Ročný špičkový výkon 1 Ročný špičkový prietok 1 Dátum odpočtu 2 D D Energia 2 E E Objem 2 F F Ročný špičkový výkon 2 Ročný špičkový prietok 2 Mesačné dáta 1-12 Energia Objem Mesačný špičkový výkon Mesačný špičkový prietok TA 2 A A TL 2 B TA 3 C B TL 3 D Č.programu G Zákaznícke číslo H A A G E C A C C Aktuálny dátum I Verzia software J B B H F E B D D Test segmentu K C C I G F C E E 7

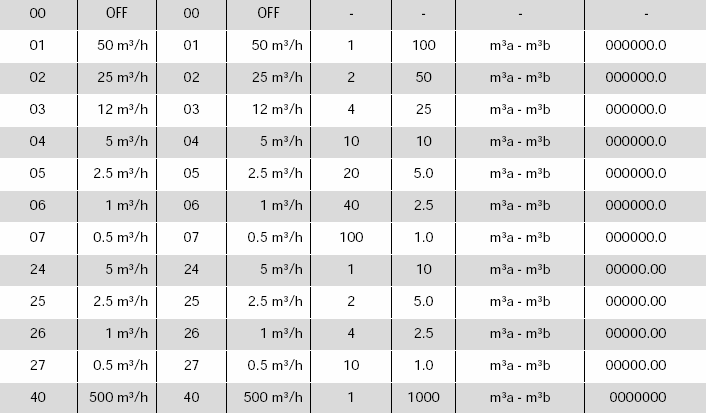

8 Konfigurácia >E< Konfigurácia MULTITARIF E= TYP TARIFY FUNKCIA 0 Žiadna tarifa aktívna Žiadna funkcia 1 Tarifa výkonu Energia je akumulovaná v TA2 a TA3 na základe limitov prietoku v TL2 a TL3 2 Tarifa prietoku Energia je akumulovaná v TA2 a TA3 na základe limitov prietoku v TL2 a TL3 3 Tarifa chladenia Energia je akumulovaná v TA2 a TA3 na základe limitov t vtl2 a TL3 4 m 3 xtf + m 3 xtr TA2 = m 3 xtf a TA3 = m 3 xtr 5 Tarifa vratnej teploty Energia je akumulovaná v TA2 a TA3 na základe limitov tr v TL2 a TL3 >FF< Vstup A, >GG< Vstup B, separácia impulzov (f 0,5 Hz) Vstup a, svorka Vstup b, svorka FF Max. vstup GG Max. vstup Precounter l/impulz Merná jednotka a desatinné miesto >FF< Výstup A Výstup A Energia (CE) svorka FF Trvanie impulzu 00 OFF 94 1 msec msec 96 0,1 sec 8

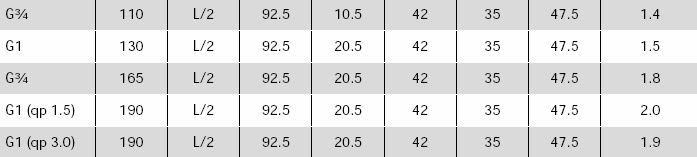

9 Rozmerové nákresy Závit L M H2 A B1 B2 H1 Približná hmotnosť [kg] 9

10 Rozmerové nákresy Závit L M H2 A B1 B2 Približná hmotnosť [kg] 10

11 Rozmerové nákresy Skrutky Menovitá svetlosť L M H2 D H k Počet Závit d2 Približná hmotnosť [kg] 11

12 Krivky tlakových strát Graf q p [m 3 /h] Menovitá svetlosť [mm] kv bar [m 3 /h] 12
