Merače energií SonoSelect 10 a SonoSafe 10

Transcript

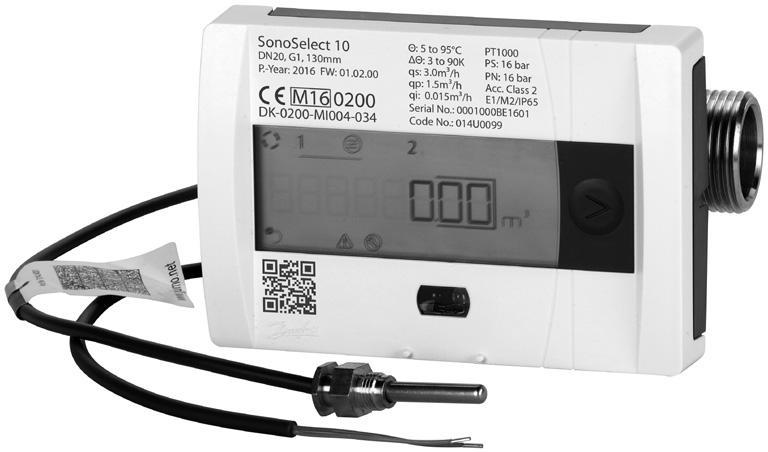

1 Údajový list Merače energií SonoSelect 10 a SonoSafe 10 Popis SonoSelect 10 a SonoSafe 10 od spoločnosti Danfoss sú kompaktné ultrazvukové merače energií, ktoré slúžia na meranie spotreby energie vo vykurovacích aplikáciách pre potreby fakturácie. Merače sú navrhnuté na diaľkové odčítanie (AMR). Merače energií pozostávajú z ultrazvukového snímača prietoku, dvojice snímačov teploty Pt1000 a počítadla s integrovanými obvodmi na meranie teploty a výpočet prietoku a energie. Hlavné výhody funkcií: Osvedčený ultrazvukový princíp merania, ktorý má dlhodobú životnosť Žiadne potrebné upokojujúce úseky potrubí alebo iné obmedzenia vstupu/výstupu Nízka tlaková strata 0,03 bar pri qp Veľký LCD displej s rozmermi 85 x 35 mm a 8 číslicami (výška 11,5 mm), navigačnou ponukou a informačným panelom Kompaktná konštrukcia Rozsiahly denník zmien a chýb Pamäť: 2 roky údajov, uložené ročné a mesačné hodnoty (vrátane impulzového vstupu) Možnosť rozšírenia o komunikačné moduly Batéria je vymeniteľná Prenosová rýchlosť komunikácie 300, 2 400, a bps SonoApp možno použiť v systéme Android (Bluetooth LE prostredníctvom hardvérového kľúča) Špeciálne funkcie: SonoSelect 10 SonoSafe 10 Batéria Životnosť batérie rokov Životnosť batérie rokov Flexibilita Bezpečnosť SonoApp Prívod a spiatočku možno nakonfigurovať lokálne Merné jednotky energie je možno nakonfigurovať lokálne Slot na inováciu komunikácie 1,5 m kábel z PUR medzi počítadlom a snímačom prietoku umožňuje flexibilnú montáž, napr. v bytových staniciach Trieda 2 normy EN výpočet prietoku a energie každých 0,5 sekundy Monitor nedovolenej manipulácie spustí v prípade otvorenia merača neoprávnenou osobou alarm Diagnostická funkcia na zabezpečenie dôvernosti meraných údajov Počítadlo IP65 Signalizácia opačného prietoku Montážny nástroj (príručky a konfigurácia, napr. AMR, impulzu, jednotiek, prívodu/spiatočky) Nástroj na uvádzanie do prevádzky (miesto odkazu na sériové číslo) Prevádzkový nástroj (odčítanie údajov a funkcia displeja + diagnostika) Slot na inováciu komunikácie 0,5 m kábel PVC medzi počítadlom a snímačom prietoku Trieda 2 normy EN výpočet prietoku a energie každé 2 sekundy Počítadlo IP54 Prevádzkový nástroj (odčítanie údajov a funkcia displeja) VDIGH529 Danfoss Energy Meters

2 Objednávanie merača SonoSelect 10 Veľkosť merača Komunikácia 1) 1) 2) 2) Energetická jednotka Montáž Obj. č. kwh Spiatočka 014U0068 kwh Prívod 014U0069 kwh Spiatočka 014U0081 kwh Prívod 014U0082 kwh Spiatočka 014U0094 kwh Prívod 014U0095 kwh Spiatočka 014U0107 kwh Prívod 014U0108 kwh Spiatočka 014U0120 kwh Prívod 014U0121 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0165 S integrovanou zbernicou M-Bus kwh Prívod 014U0166 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0167 S integrovanou zbernicou M-Bus kwh Prívod 014U0168 1) S integrovanou zbernicou M-Bus kwh Spiatočka 014U0169 1) S integrovanou zbernicou M-Bus kwh Prívod 014U0170 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0171 S integrovanou zbernicou M-Bus kwh Prívod 014U0172 2) S integrovanou zbernicou M-Bus kwh Spiatočka 014U0173 2) S integrovanou zbernicou M-Bus kwh Prívod 014U0174 1) Pridajte predlžovací nátrubok 014U1957 na dĺžku 190 mm. 2) Pridajte predlžovací nátrubok 014U1958 na dĺžku 260 mm. kwh Spiatočka 014U0183 kwh Prívod 014U0184 kwh Spiatočka 014U0185 kwh Prívod 014U0186 kwh Spiatočka 014U0187 kwh Prívod 014U0188 kwh Spiatočka 014U0189 kwh Prívod 014U0190 kwh Spiatočka 014U0191 kwh Prívod 014U Danfoss Energy Meters VDIGH529

3 Objednávanie merača SonoSafe 10 Veľkosť merača Komunikácia Energetická jednotka Montáž Obj. č. Žiadne kwh Spiatočka 014U0001 Žiadne kwh Prívod 014U0002 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0003 S integrovanou zbernicou M-Bus kwh Prívod 014U0004 Žiadne kwh Spiatočka 014U0005 Žiadne kwh Prívod 014U0006 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0007 S integrovanou zbernicou M-Bus kwh Prívod 014U0008 1) Žiadne kwh Spiatočka 014U0009 1) Žiadne kwh Prívod 014U0010 1) S integrovanou zbernicou M-Bus kwh Spiatočka 014U0011 1) S integrovanou zbernicou M-Bus kwh Prívod 014U0012 Žiadne kwh Spiatočka 014U0013 Žiadne kwh Prívod 014U0014 S integrovanou zbernicou M-Bus kwh Spiatočka 014U0015 S integrovanou zbernicou M-Bus kwh Prívod 014U0016 2) Žiadne kwh Spiatočka 014U0017 2) Žiadne kwh Prívod 014U0018 2) S integrovanou zbernicou M-Bus kwh Spiatočka 014U0019 2) S integrovanou zbernicou M-Bus kwh Prívod 014U0020 kwh Spiatočka 014U0203 kwh Prívod 014U0204 kwh Spiatočka 014U0205 kwh Prívod 014U0206 kwh Spiatočka 014U0207 kwh Prívod 014U0208 kwh Spiatočka 014U0209 kwh Prívod 014U0210 kwh Spiatočka 014U0211 kwh Prívod 014U0212 kwh Spiatočka 014U0235 kwh Prívod 014U0236 kwh Spiatočka 014U0237 kwh Prívod 014U0238 kwh Spiatočka 014U0239 kwh Prívod 014U0240 VDIGH529 Danfoss Energy Meters

4 Veľkosť merača Komunikácia 1) Pridajte predlžovací nátrubok 014U1957 na dĺžku 190 mm. 2) Pridajte predlžovací nátrubok 014U1958 na dĺžku 260 mm. Energetická jednotka Montáž Obj. č. kwh Spiatočka 014U0241 kwh Prívod 014U0242 kwh Spiatočka 014U0243 kwh Prívod 014U0244 Príslušenstvo Výrobok Označenie Množstvo Obj. č. Zostava koncového dielu DN15 R½ x G¾ 1 zostava 087G6071 Zostava koncového dielu DN20 R¾ x G1 1 zostava 087G6072 Zostava koncového dielu DN25 R1 x G1¼ 1 zostava 087G6073 Adaptér pre snímač teploty R½ x M10 x 1 1 ks 087G6075 Adaptér pre snímač teploty R½ x M10 x 1 32 ks 087G6076 G½ s vnútorným závitom, G½ s vnútorným závitom, G¾ s vnútorným závitom, G¾ s vnútorným závitom, G1 s vnútorným závitom, G1 s vnútorným závitom, 1 ks 187F ks 087H ks 187F ks 087H ks 187F ks 087H0120 Predlžovací nátrubok, L = 60 mm DN20 x G1 1 ks 014U1957 Predlžovací nátrubok, L = 100 mm DN25 x G1¼ 1 ks 014U1958 Tesnenie DN15 1 zostava 014U1964 Tesnenie DN20 1 zostava 014U1965 Tesnenie DN25 1 zostava 014U1966 Súprava na montáž tesniaceho krúžka Tesniaci krúžok Ø 4,3 x 2,4 + montážny nástroj 1 zostava 014U1967 Batéria Súprava batérií, 1 článok typu AA 1 ks 014U1968 Batéria Súprava batérií, 2 články typu AA 1 ks 014U1969 Komunikačný modul Modul M-Bus s 2 1) 1 ks 014U1998 Komunikačný modul Bezdrôtový OMS 868,95 MHz s 2 impulzovými vstupmi 2) 1 ks 014U1999 Komunikačný modul 1 ks 014U1995 Hardvérový Bluetooth kľúč IR2BLE 1 ks 014U1963 Tesniaca súprava 4 x káblový spoj + 4 x zaskakujúca plomba 1 zostava 014U1962 1) M-Bus s káblovým spojom pre EN Podporovaná prenosová rýchlosť 300, 2 400, a Dva impulzové vstupy môžu byť naprogramované nezávisle od seba. 2) Bezdrôtová zbernica M-Bus 868,95 MHz OMS a EN Podporovaný režim T1. Dva impulzové vstupy môžu byť naprogramované nezávisle od seba. 4 Danfoss Energy Meters VDIGH529

5 Technické parametre, Úplný merač energií Použitie Zásobovanie teplom Médium Kvalita vody s ph 7 až 9,5 VDI 2035, VdTÜV TCh 1466 Schválenia Merací cyklus Trieda 2 normy EN1434, MID (DK-0200-MI ), CPA podľa JJG Prietok: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10) Energia: 0,5 s (SonoSelect 10), 2 s (SonoSafe 10) Teplota: 4 s (SonoSelect 10), 10 s (SonoSafe 10) Schválený meteorologický rozsah ΔΘ: 3 90 K Θ: 5 95 C Teplotné limity (zúčtovanie) ΔΘ: 0, K Θ: C IP 65 (SonoSelect 10), 54 (SonoSafe 10) Drážka na uvoľnenie kábla Prevádzková teplota prostredia Úložná teplota prostredia Teplotné médiá Zaťaženie viac než 5 kg Trieda A: 5 55 C C 5 95 C Vlhkosť < 95 % Vibrácie EMC Trieda M2 Trieda E1 Hmotnosť DN15: 700 g DN20: 800 g DN25: g (160 mm) Technické parametre, Počítadlo Batéria Lítiová batéria 3,6 V DC (1 alebo 2 články typu AA v závislosti od životnosti) Životnosť batérií* rokov (SonoSelect 10), rokov (SonoSafe 10) Displej Jednotky Pamäť Optické rozhranie Komunikácia Ďalšia komunikácia LCD displej s rozmermi 85 x 35 mm a 8 číslicami (výška hlavných znakov 11,5 mm) Navigačná ponuka a informačný panel. MWh kwh GJ Gcal C K m³ m³/h l/h 2 roky údajov, uložené ročné a mesačné hodnoty (vrátane impulzového vstupu) Optický prístup podľa normy EN Dátový protokol podľa normy EN , podporuje prenosovú rýchlosť alebo baudov. M-bus s káblom pre EN , podporuje prenosovú rýchlosť 300, 2 400, 4 800, baudov. Dodáva sa s 1 m káblom (SonoSelect 10: PUR, SonoSafe 10: PVC) 1 slot pre komunikačný modul (dodáva sa z továrne alebo pri neskoršej inovácii) * Životnosť batérie sa meria za nasledovných predbežných podmienok: teplota puzdra 45 C, komunikácia každých 15 min pri prenosovej rýchlosti baudov alebo vyššej, 80 metrov na zbernici. Pri prenosovej rýchlosti 300 baudov je pre merač SonoSelect maximálny komunikačný interval každé 2 hodiny, ďalšie informácie získate u spoločnosti Danfoss. Technické parametre, Snímač teploty Typ Veľkosť Vsuvka Dĺžka kábla Presnosť PT1000 direct short, 2 drôty Priemer Ø 5,2 mm, dĺžka: 26 mm M10 x 1 mm, mosadz, s poistkou kolíka 1,5 m Trieda B (EN60751) Rozsah teploty Θ: C (SonoSelect 10), 5 95 C (SonoSafe 10) IP 65 Schválený teplotný rozsah podľa normy EN60751 Rozdielová teplota EN60751 Tlak Θ: C ΔΘ: K 25 barov VDIGH529 Danfoss Energy Meters

6 Technické parametre, Snímač prietoku DN Nominálny prietok qp [m³/h] 0,6 1,5 1,5 2,5 3,5 3,5 Maximálny prietok qs [m³/h] 1, Minimálny prietok (1:100) qi* [m³/h] 0,006 0,015 0,015 0,025 0,035 0,035 Prerušený prietok qc [m³/h] 0,0012 0,003 0,003 0,005 0,007 0,007 Nadprietok qss [m³/h] 1,26 3,15 3,15 5,25 7,35 7,35 * (1:250) qi na vyžiadanie DN Pripojenie G¾A 110 mm G1A 130 mm Tlak PN [bar] 16 G1¼A 160 mm G1¼A 260 mm Tlaková strata (pri qp 50 C) [mbar] IP [EN60529] 65 Teplotné limity [ C] 0 až 105 Dĺžka kábla Montáž 1,5 m (SonoSelect 10: PUR), 0,5 m (SonoSafe 10: PVC) Akákoľvek poloha, bez obmedzení vstupu alebo výstupu Nákresy použitia Prívod Spiatočka 6 Danfoss Energy Meters VDIGH529

7 Presnosť Chyba [%] Chyba snímača prietoku EN1434 Class 2' Production accuracy 50 C Prietoková rýchlosť [%] Chyba [%] Chyba rozdielu snímača teploty Teplotný rozdiel [K] 2.0 Chyba počítadla Chyba [%] Teplotný rozdiel [K] V súlade s normou EN1434. VDIGH529 Danfoss Energy Meters

8 Tlaková strata 1000 q p 0.6 q p 1.5 q p 2.5 q p 3.5 Tlaková strata [mbar] Prietoková rýchlosť [l/h] Štruktúra ponuky Displej je vypnutý 120 s Akumulované Alarm Energia Množstvo Hodiny kliknutie SLUČKA Č. 1 2 s Prúd 2 s kliknutie Napájanie Prietok Prívodná tepl. Vratná tepl. SLUČKA Č. 2 Rozdielová tepl. Skúška displeja/ Všetko zapnuté Denník záznamov 5 s kliknutie Dátum zúčtovania Mesačný dátum 1 >> Mesačný dátum 12 SLUČKA Č. 3 Montáž Rotácia na osi potrubia. Poloha potrubia: Neexistujú obmedzenia, ale vyhýbajte sa polohám, pri ktorých dôjde k zavzdušneniu. 8 Danfoss Energy Meters VDIGH529

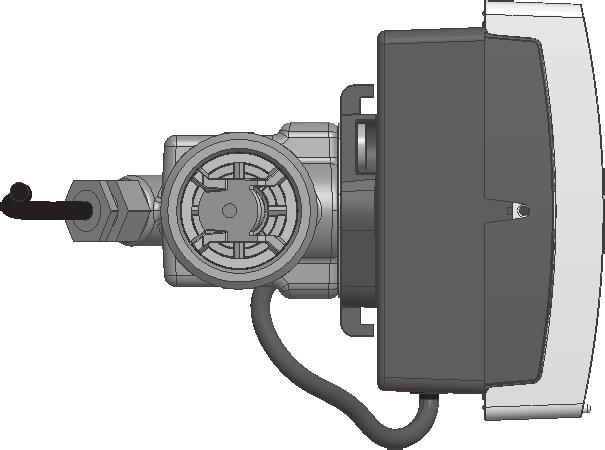

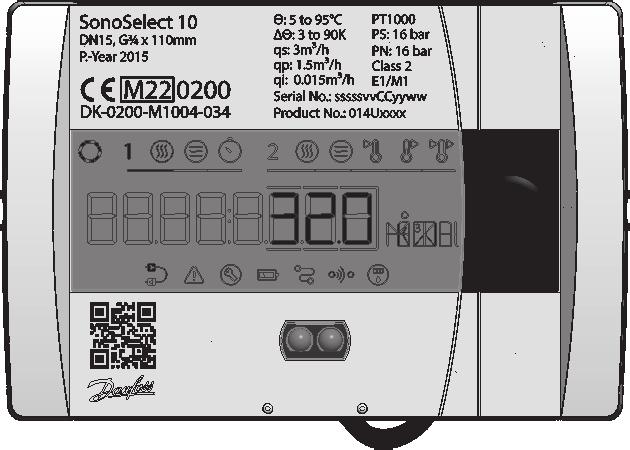

9 Rozmery Ø2 A D E max F B C Rozmer DN15 DN20 DN20 + predlžovací nátrubok 014U1957 DN25 DN25 + predlžovací nátrubok 014U1958 A G¾A G1A G1A G1¼ A G1¼ A B C 110 mm 130 mm 190 mm 160 mm 260 mm D 33,5 mm 38 mm 38 mm 40,5 mm 40,5 mm E 74,5 mm 77,5 mm 77,5 mm 80,5 mm 80,5 mm F 32 mm 32 mm 32 mm 41 mm 41 mm Hmotnosť 700 g 800 g g g g VDIGH529 Danfoss Energy Meters

10 Danfoss spol. s r.o. Továrenská Zlaté Moravce Slovensko Tel.: (+421) Telefax: (+421) Danfoss nezodpovedá za prípadné chyby v katalógoch, brožúkach či iných tlačivách. Danfoss si vyhradzuje právo upraviť svoje produkty bez upozornenia. Týka sa to aj produktov, ktoré sú už objednané, za predpokladu, že úpravy možno urobiť bez toho, aby potom bolo potrebné meniť aj predtým dohodnuté parametre. Všetky obchodné značky v tomto materiáli sú majetkom daných podnikov. Danfoss a logo Danfoss sú obchodnými značkami podniku Danfoss A/S. Všetky práva sú vyhradené. 10 Danfoss Energy Meters VDIGH529
