WFN... Použitie. Funkcie. MEGATRON2 Elektronický merač tepla a chladu

Transcript

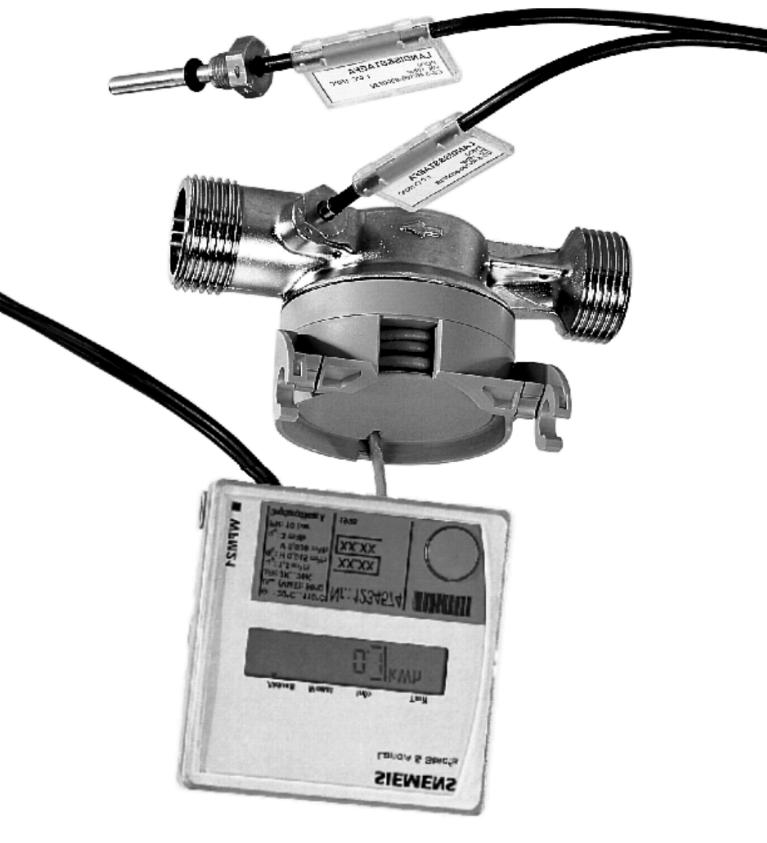

1 5 338 MEGATRON2 Elektronický merač tepla a chladu WFN... Elektronický merač nezávislý na sieti na určenie spotreby tepla a chladu v autonómnom zariadení pre vykurovanie, chladenie a užitkovú vodu. Uloženie kumulovaných hodnôt ku zvoliteľnému dňu odpočtu. Uloženie a zobrazenie kumulovaných hodnôt. Prevedenie ako jednovtokové meradlo v «kombinácii» kompakt/oddelená verzia. Menovitý prietok pre jednovtokový merač 2,5 m 3 /h. MEGATRON2 je komponentom systému SYNERGYR M-Bus Metering a SYNERGYR Radio Metering. Použitie Merač tepla a merač chladu MEGATRON2 sa používa na meranie energie tepla a chladu. Hlavné uživateľské oblasti sú zariadenia s centrálným rozvodom tepla a chladu, v ktorých je energia tepla a chladu odovzdávaná individuálne. To sa týka najmä: viacrodinných domov kancelárske a správcovské budovy Typickými úživateľmi sú: súkromní majitelia budov bytové družstvá správy budov správcovia nehnuteľností Funkcie určenie spotreby tepla a chladu na základe merania prietoku a rozdielu teplôt kumulovanie hodnôt spotreby od posledného dňa pamätanie hodnôt spotreby predchádzajúceho rozúčtovacieho časového obdobia ku dňu odčítania zobrazenie hodnôt spotreby zobrazenie najdôležitejších prevádzkových dát vlastná kontrola s diaľkovým zobrazením prenos dát cez M-Bus alebo cez rádio Siemens Building Technologies CE1N5338SK / Landis & Staefa Division 1/8

2 Prehľad typov Typy meračov tepla a chladu snímač teploty Menovitý prietok q p dľžka dľžka kábla ponorné snímač spiatočky komunikácia typ ** 2,5 m 3 /h 130 mm 1,5 m priamo integrovaný pre M-Bus * WFN21.E131 2,5 m 3 /h 130 mm 2,5 m priamo integrovaný pre M-Bus * WFN21.E132 2,5 m 3 /h 130 mm 1,5 m priamo integrovaný rádio WFN22.E131 2,5 m 3 /h 130 mm 2,5 m priamo integrovaný rádio WFN22.E132 2,5 m 3 /h 130 mm 1,5 m nepriamo integrovaný pre M-Bus * WFN21.E135 2,5 m 3 /h 130 mm 2,5 m nepriamo integrovaný pre M-Bus * WFN21.E136 2,5 m 3 /h 130 mm 1,5 m nepriamo integrovaný rádio WFN22.E135 2,5 m 3 /h 130 mm 2,5 m nepriamo integrovaný rádio WFN22.E136 * pripravené pre komunikáciu s M-Bus ** krátke označenie MEGATRON2 Rozsah objednávky merača tepla a chladu snímač teploty, dľžka a druh ponoru Artikel 130 mm, priamo 130 mm, nepriamo balenie prietokomer krabica počítadlo krabica snímač teploty so šroubením krabica snímač teploty bez šroubenia krabica stenový držiak krabica ochranná čiapka 2x 2x krabica návod na montáž krabica návod na uvedenie do prevádzky a krabica obsluhy tesnenie 2x 2x sáčok 1 plombovací drôt 2x 2x sáčok 1 Selflock-plomba 2x 2x sáčok 1 (lepiaca plomba) sáčok 1 hmoždinka Fischer l S6 2x 2x sáčok 2 skrutky C 4,2x25 2x 2x sáčok 2 Zoznam typov montážnych sád rozsah dodávky, popis pre 130 mm montážnu dľžku, snímač spiatočky priamo ponorený, snímač teploty prívodu v guľovom kohúte pre 130 mm montážnu dľžku, snímač spiatočky nepriamo ponorený, snímač teploty prívodu v ponornom púzdre pre 130 mm montážnu dľžku, snímač spiatočky priamo ponorený, snímač teploty prívodu v guľovom kohúte pre 130 mm montážnu dľžku, snímač spiatočky nepriamo ponorený, snímač teploty prívodu v ponornom púzdre Typ WFZ.E130-I WFZ.E130-IT WFZ.E130G1-I WFZ.E130G1-IT Rozsah dodávky montážnych sád WFZdiel príslušenstva E130-I E130-IT E130G1-I E130G1-IT vsuvka, náhrada namiesto meradla guľový kohút IG ¾ na zabudovanie do spiatočky, šroubenie ¾ s 2x 2x 2x 2x 1 posuvnou matkou, tesnenie 1 guľový kohút IG ¾ pre zabudovanie do prívodu, s príjmom snímača CE1N5338SK / Siemens Building Technologies 2/8 Landis & Staefa Division

3 guľový kohút IG 1 pre zabudovanie do prívodu, s príjmom snímača T- kus IG ¾ pre zabudovanie do prívodu T-Stück IG 1 pre zabudovanie do prívodu ponorné púzdro M10x1 * IG=vnútorný závit * IG = Innengewinde Zoznam typov príslušenstva diel príslušenstva popis, rozsah objednávky typ guľový kohút vnútorný závit ¾, s príjmom snímača M10x1 WFZ.K18 guľový kohút vnútorný závit 1, s príjmom snímača M10x1 WFZ.K22 T-kus vnútorný závit ¾, s ponorným púzdrom M10x1 WFZ.T18 T-kus vnútorný závit 1, s ponorným púzdrom M10x1 WFZ.T22 montážny plech kryt IV M-Bus-napojovacia sada 2x skrutka C 4,2x25 (pre hmoždinku) 2x skrutka M3x4 (skrutka s krížovou hlavou) 2x hmoždinka Fischer S 6 pochromovaný 1 zástrčka s káblom (1 m dlhý; F ) 1 lepiaca plomba (F ) 1 tesnenie (O-krúžok; F ) 1 skrutka (F ) WFZ.MB WFZ.B4 WFZ.MBUSSET Objednávka Pri objednávke sa udajú typové označenia podľa prehľadu typov. Štandart je MEGATRON2 opatrený s M-Busovým výstupom. Ak sa má merač tepla a chladu napojiť na SYNERGYR M-Bus Metering System, musí sa objednať M-Busová napojovacia sada. Ak je želaný iný deň odpočtu ako 31. december, pri objednávke sa typové označenie doplní so želaním mesiacom (zásadne je vždy posledný deň mesiaca dňom odpočtu). Príklad objednávky pre merač tepla a chladu s 130 mm montážnou dľžkou a 30. apríl ako deň odpočtu: WFN21.E131, Stichtag (deň odpočtu): apríl Technika Princíp merania Určenie spotreby tepla Uloženie hodnôt spotreby Meradlo pracuje na princípe jednovtokového merania. Pretekajúci prúd vody prúdi tangenciálne na lopatkové kolečko; jeho otáčky sa snímajú elektronicky v bezmagnetickom poli. Teplota v prívode a spiatočke sa meria s ponornými snímačmi Pt500 (platínové meracie prvky). Merač tepla a merač chladu je prispôsobený pre montáž v spiatočke. V počítadle sa stále ukladá prietok a aspoň jedenkrát za minutu teplota prívodu a spiatočky. V počítadle určuje mikroprocesor rozdiel teplôt a prepočíta z toho na základe stredného prietoku ako aj tepelného koeficientu spotrebovanú energiu (resp. koeficient chladu spotrebovaného množstva chladu). Hodnoty spotreby tepla a chladu sa napočítavajú priebežne. Na nasledujúci deň odpočtu o hodine sa sa uloží aktuálny stav. Deň odpočtu je naprogramovaný vo výrobnom závode; sériovo sa vkladá 31. december (porovnaj odsek «objednávka») Zároveň s uložením ročnej spotreby vypočíta merač tepla a chladu kontrolné číslo. Uživateľ musí sám toto kontrolné číslo spolu s odčítanou hodnotou dňa odpočtu oznámiť na príslušné miesto; toto môže takto preskúšať korektné odčítanie údaju. Uložená hodnota dňa odčítania ostane uchovaná po dobu jedného roka. Siemens Building Technologies CE1N5338SK / Landis & Staefa Division 3/8

4 Zobrazenie Hlásenie chyby Merač tepla a merač chladu má tri roviny zobrazenia, tieto obsahujú nasledovné hodnoty a veličiny: kumulovaná spotreba tepla a chladu k poslednému dňu odpočtu test segmentu momentálny výkon tepla a chladu momentálny prietok momentálna teplota prívodu momentálna teplota spiatočky momentálny rozdiel teplôt prevádzkové hodiny merača tepla a chladu od začatia prevádzky deň odpočtu a mesiac odpočtu uložená spotreba tepla a chladu predchádzajúceho roka uložená spotreba tepla a chladu posledných 13 mesiacov kontrolné číslo kumulovaná spotreba tepla a chladu od začatia prevádzky merača tepla a chladu hlásenie chyby (porovnaj následovný odsek) Zobrazené veličiny sú C resp. K, kwh (alebo GJ na požiadanie), m 3 /h, kw, a hodiny. Štandartné zobrazenie je kumulovaná spotreba tepelnej energie. Merač tepla a chladu sa kontroluje sám a vie zobraziť stanovenú chybu. Pritom môže rozlíšiť dve kategórie chýb: prechodnú chybu: neovplyňuje prácu merača tepla a chladu. Zobrazenie bliká 32 sekúnd; potom sa zjaví opäť štandartné zobrazenie. podstatná chyba funkcie: neprevádza sa ďalej žiadné meranie. Zobrazí sa obmenne údaj chyby (číslo) a dátum prvého vystúpenia chyby. Až po prvé vystúpenie chyby zostanú kumulované chyby uložené. Prevedenie Merač tepla a merač chladu pozostáva z prietokomera, počítadla, ako aj z dvoch snímačov teploty. Prietokomer sa zabuduje šroubením do potrubia. Je z poniklovanej mosadze a obsahuje jednovtokovú meraciu komoru s lopatkovým kolečkom. Vo vstupe je sitko, aby zachytilo väčšie nečistoty. Merač tepla a chladu je prevedený ako kompaktný prístroj: avšak počítadlo sa dá namontovať oddelene. Počítadlo Snímače teploty Počítadlo obsahuje elektroniku ako aj 8 miestné displejové zobrazenie (LCD). Prevádzkove napätie o 3 V je dodávané z lítiových batérii. Pod obrazovkou je tlačítko na opätovné zapnutie zobrazenia. Počítadlo je na prietokomere otočiteľné o 360 a o 90 výklopné. Snímače teploty môžu byť prevedené ako nepriamo ponorené alebo priamo ponorené. Snímač pozostáva z ochranného púzdra, na ktorého konci je merací prvok Pt 500, závitu a tieneného kábla, cez ktorý je spojený pevne s počítadlom. Snímače teploty sa montujú do guľových kohútov zhotovené na príjem snímačov teploty (priamo ponorené), alebo do ponorných púzdier (nepriamo ponorené). Prevádzkujú sa snímače teploty pevne namontované, s certifikátom, spárované a overené. Montážne upozornenia Dodržujte miestné predpisy pri nasadení meračov tepla a meračov chladu (montáž, plombovanie, prevádzka atď.). Merače tepla a chladu sa montujú do spiatočky. Namontuje sa medzi dva uzatváracie ventily. Kvôli odčítaniu a servisu musí byť dobre prístupný. Pred prístrojom na prívode je potrebná ukľudňujúca dľžka: 150 mm pri montážnej dľžke 80 mm a 110 mm 200 mm pri montážnej dľžke 130 mm Ak sa prístroj nasadí až pri uvedení do prevádzky, môže sa zatiaľ namontovať náhrada za meradlo. Potrubie sa pred montážou meradla dôkladne prepláchne; namiesto meradla sa namontuje náhrada za meradlo. CE1N5338SK / Siemens Building Technologies 4/8 Landis & Staefa Division

5 Pri montáži je potrebné zohľadniť znak smeru prietoku šipku na prietokomere. Ak sa použijú cudzie výrobky T-kusy, potom je potrebné zaistiť, že zodpovedajú EN 1434! Počítadlo sa môže namontovať oddelene od prietokomera. Ak je v stene otvor pre počítadlo príliš veľký, môže sa namontovať pomocou montážneho plechu, ak je potrebné môže sa použiť pochromovaný kryt. Počítadlo má byť tak nastavené, aby bola dobre čitatelné obrazovka. Po montáži sa na zariadení vykoná tlaková skúška. Počítadlo, obidva snímače teploty a rúrové šroubenie je potrebné chrániť voči cudziemu zásahu plombami. V danom prípade je potrebné zaplombovať taktiež servisné rozhranie M-Busu. Na montážnom miesto snímačov tepla má byť potrubie zaizolované. Prevádzkové upozornenia pre následné overovanie je potrebné dodržiavať miestné predpisy. Dimenzovanie p 1,0 0,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0,01 0,2 0,3 0,4 0,5 0,6 1,0 1,5 2 2, Q 5338D01 Diagram tlakové strat p tlaková strata v bar Q prietok v m 3 /h Siemens Building Technologies CE1N5338SK / Landis & Staefa Division 5/8

6 Technické údaje trieda presnosti merania 3 podľa EN 1434 trieda okolia A podľa EN 1434 jednotka energie štandart kwh na požiadanie GJ maximálne merateľný výkon tepla 300 kw hodnoty tepla minimálny prietok q i (Q min) H / V 25 / 50 l/h menovitý prietok q p (Q nenn) 2500 l/h maximálny prietok q s(q max) 5000 l/h nábehová hodnota horizontál 5 l/h max. prípustný prevádzkový tlak 10 bar hranice nasadenia prietokomera C meranie teploty teplo: chlad: oblasť merania snímača teploty C C rozdiel teplôt K od 0,6 K výstupný signál za podmienok merania voliteľné M-Bus (EN 1434) v skušobnej prevádzke voliteľné M-Bus (EN 1434) voliteľné impulzy napätia (DC 3 V) chovanie pri príliš veľkom prietoku prietok = 2 q s lineárný prietok > 2 q s konštantný dovolená okolitá teplota transport a skladovanie C prevádzka max. 55 C životnosť batérie >8 rokov (>7 rokov pre prístroje s rádiovým prenosom) napojovacie dimenzie a miery rúrové napojenie (vstup a výstup) 1 montážna dľžka 130 mm hmotnosť 0.8 kg snímač teploty merací prvok Pt 500 Ω podľa EN napojovací kábel 1,5 resp. 2,5 m Rozmery R / ,5 SW13 G M 10x M03 Montážna dľžka 130 mm,snímač priamo ponorený CE1N5338SK / Siemens Building Technologies 6/8 Landis & Staefa Division

7 R / ,5 G M04 Montážna dľžka 130 mm, snímač nepriamo ponorený Siemens Building Technologies CE1N5338SK / Landis & Staefa Division 7/8
