Βήμα 1 - Επιλογή ενέργειας:

Transcript

1 Βήμα 1 - Επιλογή ενέργειας: Ανοίγοντας το πρόγραμμα καλείστε να επιλέξετε μία από τις τρείς επιλογές Δημιουργία από αποθηκευμένα, Δημιουργία Ανοιγόμενου, Δημιουργία Συρόμενου (εικόνα Νο1). (εικόνα Νο1) Βήμα 2 - Εισαγωγή διαστάσεων κατασκευής: Εφόσον έχετε επιλέξει τι κατασκευή θέλετε να δημιουργήσετε θα πρέπει να καταχωρήσετε τις εξωτερικές διαστάσεις του κουφώματος σε χιλιοστά (mm) και ύστερα να πατήσετε Μορφοποίηση. Π.χ. 1600(Π)x2200(Υ) (εικόνα Νο2). (εικόνα Νο2) - 1 -

2 Βήμα 3 - Επιλογές κατασκευής: Σε αυτή την οθόνη επιλέγετε τα χαρακτηριστικά της κατασκευής σας. Σειρά, Κάσα, φύλλο, Μπινί, Ug, Ψg, Νομό και τέλος αν η οικοδομή βρίσκεται σε υψόμετρο πάνω από 600m. Μετά τον καθορισμό των χαρακτηριστικών πατήστε το κουμπί Αρχικοποίηση ώστε να δημιουργηθεί η κατασκευή σας (Εικόνα Νο3). (εικόνα Νο3) Βήμα 4 - Εισαγωγή Διαχωριστικών Ταφ: Με την ολοκλήρωση των επιλογών της κατασκευής θα εμφανιστεί στην οθόνη σας η κάσα του κουφώματος στις διαστάσεις που έχετε καταχωρήσει. Στην περίπτωση του ανοιγομένου θα σας δοθεί η δυνατότητα να εισάγετε τα διαχωριστικά τάφ εφόσον υπάρχουν στην κατασκευή σας (Εικόνα Νο4). Στην περίπτωση που δεν περιλαμβάνει ταφ η κατασκευή σας πατήστε Οριστικοποίηση και προχωρήστε στο Βήμα 5. Στην περίπτωση συρομένου προχωρήστε στην ενότητα Συρόμενα Βήμα 5 (Σελίδα 7). Για την εισαγωγή διαχωριστικού ταφ επιλέξτε αν θα τοποθετηθεί κάθετα η οριζόντια στην κατασκευή σας, στην συνέχεια καταχωρήστε την απόσταση που θέλετε να τοποθετηθεί όπως αναφέρεται στις βοήθειες και πατήστε Προσθήκη. Για εισαγωγή δεύτερου διαχωριστικού ταφ στην ίδια κατασκευή επιλέξτε το στοιχείο που θέλετε να το τοποθετήσετε και ακολουθήστε την ίδια διαδικασία επιλογής οριζόντιας η κάθετης τοποθέτησης και εισαγωγή απόστασης. Εφόσον ολοκληρώσετε την εισαγωγή των ταφ πατήστε οριστικοποίηση. Π.χ. Τοποθέτηση κάθετου τάφ σε απόσταση 400mm

3 (εικόνα Νο4) Βήμα 5 - Ρυθμίσεις Φύλλου: Σε αυτήν την οθόνη θα πρέπει να ορίσετε τον τύπο κάθε τμήματος της κατασκευής σας ανάλογα με τις επιλογές που σας δίνονται (Μονόφυλλο, Σταθερό, Δίφυλλο, Τρίφυλλο, Τετράφυλλο). Επιλέξτε με τον κέρσορα κάθε τμήμα της κατασκευής σας και ορίστε τον τύπο. Με τον ορισμό του κάθε τύπου η κατασκευή θα πάρει την μορφή που επιλέξατε. Π.χ. Αριστερό τμήμα σταθερό, Δεξί τμήμα δίφυλλο. Στην συνέχεια πατήστε Υπολογισμός (Εικόνα Νο5). (εικόνα Νο5) - 3 -

4 Βήμα 6 - Αποτελέσματα: Με την ολοκλήρωση του υπολογισμού θα εμφανιστούν στην οθόνη σας τα αποτελέσματα μέτρησης θερμοπερατότητας Uw της κατασκευής με τα χαρακτηριστικά που καταχωρήσατε. Αριστερά στην οθόνη εμφανίζονται συνοπτικά τα χαρακτηριστικά που έχετε επιλέξει (Διαστάσεις, Σειρά, Νομός, Υψόμετρο, Κλιματική Ζώνη, Συντελεστής Ζώνης) όπως επίσης και αν το αποτέλεσμα είναι αποδεκτό η όχι βάση της κλιματικής ζώνης που έχετε καταχωρήσει. Σε περίπτωση που συμφωνείτε με το αποτέλεσμα και τα χαρακτηριστικά της κατασκευής πατήστε Αποθήκευση ώστε να αποθηκεύσετε την μέτρηση στον υπολογιστή σας σε μορφή pdf (Εικόνα Νο6). Στην περίπτωση που δεν συμφωνείται με τα αποτελέσματα κλείστε το παράθυρο του αποτελέσματος χωρίς να κάνετε αποθήκευση και πατήστε στην οθόνη του βήματος 5 επαναφορά ώστε να μεταβείτε στην οθόνη του βήματος 2 και να καταχωρήσετε την κατασκευή από την αρχή. (εικόνα Νο6) Βήμα 7 - Αποθήκευση: Εφόσον επιλέξετε να αποθηκεύσετε το αποτέλεσμα θα εμφανιστεί στην οθόνη σας παράθυρο διαλόγου των windows και θα σας ζητείται να καθορίσετε όνομα του αρχείου όπως επίσης και τη θέση που θέλετε να αποθηκευτεί στον υπολογιστή σας. Δηλώστε το όνομα που επιθυμείτε (Π.χ Κατασκευή Νο1 ), την θέση αποθήκευσης και πατήστε Αποθήκευση (Εικόνα Νο7)

5 (εικόνα Νο7) Βήμα 8 - Εισαγωγή επόμενης Κατασκευής: Στην συνέχεια κλείστε το παράθυρο αποτελεσμάτων του προγράμματος και θα εμφανιστεί η οθόνη Ρυθμίσεις Φύλλου που είχατε πατήσει Υπολογισμός στο Βήμα 5. Για να συνεχίστε με την εισαγωγή νέας κατασκευής πατήστε Επαναφορά ώστε να μεταβείτε στην οθόνη του βήματος 2 και να καταχωρήσετε τις διαστάσεις της επόμενης κατασκευής (Εικόνα Νο8). Στην περίπτωση που η επόμενη κατασκευή δεν είναι του ίδιου τύπο κουφώματος (Π.χ από ανοιγόμενα θέλετε να περάσετε σε συρόμενα) πατήστε Επιλογή ενέργειας ώστε να μεταβείτε στην οθόνη επιλογή ενέργειας και να επιλέξετε διαφορετικό τύπο κατασκευής (Εικόνα Νο9) (εικόνα Νο8) (εικόνα Νο9) - 5 -

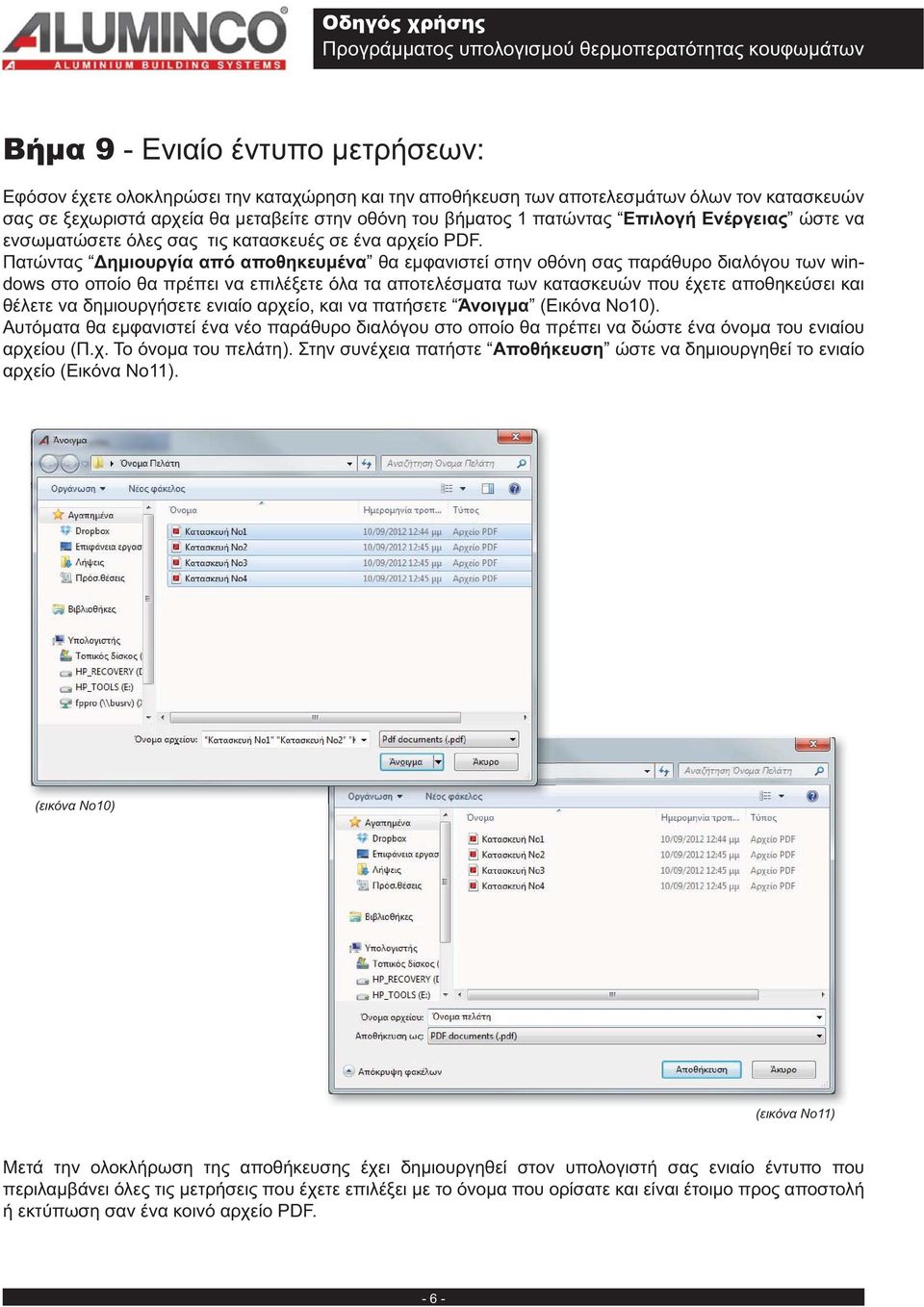

6 Βήμα 9 - Ενιαίο έντυπο μετρήσεων: Εφόσον έχετε ολοκληρώσει την καταχώρηση και την αποθήκευση των αποτελεσμάτων όλων τον κατασκευών σας σε ξεχωριστά αρχεία θα μεταβείτε στην οθόνη του βήματος 1 πατώντας Επιλογή Ενέργειας ώστε να ενσωματώσετε όλες σας τις κατασκευές σε ένα αρχείο PDF. Πατώντας Δημιουργία από αποθηκευμένα θα εμφανιστεί στην οθόνη σας παράθυρο διαλόγου των windows στο οποίο θα πρέπει να επιλέξετε όλα τα αποτελέσματα των κατασκευών που έχετε αποθηκεύσει και θέλετε να δημιουργήσετε ενιαίο αρχείο, και να πατήσετε Άνοιγμα (Εικόνα Νο10). Αυτόματα θα εμφανιστεί ένα νέο παράθυρο διαλόγου στο οποίο θα πρέπει να δώστε ένα όνομα του ενιαίου αρχείου (Π.χ. Το όνομα του πελάτη). Στην συνέχεια πατήστε Αποθήκευση ώστε να δημιουργηθεί το ενιαίο αρχείο (Εικόνα Νο11). (εικόνα Νο10) (εικόνα Νο11) Μετά την ολοκλήρωση της αποθήκευσης έχει δημιουργηθεί στον υπολογιστή σας ενιαίο έντυπο που περιλαμβάνει όλες τις μετρήσεις που έχετε επιλέξει με το όνομα που ορίσατε και είναι έτοιμο προς αποστολή ή εκτύπωση σαν ένα κοινό αρχείο PDF

7 Συρόμενα Βήμα 5 - Ρυθμίσεις Φύλλου: Σε αυτήν την οθόνη θα πρέπει να ορίσετε τον τύπο της κατασκευής σας ανάλογα με τις επιλογές που σας δύνονται (Δίφυλλο Επάλληλο, Τρίφυλλο Επάλληλο, Τετράφυλλο Επάλληλο, Μονόφυλλο Χωνευτό, Δίφυλλο Χωνευτό). Ανάλογα με την επιλογή των προφίλ που έχετε κάνει στο προηγούμενο βήμα (Νο3 επιλογές κατασκευής) θα εμφανίζονται και οι εφικτές κατασκευές. (Π.χ αν δεν έχετε εισάγει κωδικό μπινί δεν θα μπορείτε να επιλέξετε τις χωνευτές κατασκευές και το Τετράφυλλο Επάλληλο). Μόλις ορίσετε τον τύπο κατασκευής που επιθυμείτε η κατασκευή θα πάρει την μορφή που επιλέξατε. Π.χ. Δίφυλλο Επάλληλο. Στην συνέχεια πατήστε Υπολογισμός (Εικόνα Νο12). (εικόνα Νο12) Για την συνέχεια ακολουθήστε τα βήματα 6 έως 9 από την ενότητα των ανοιγομένων
