1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΤΜΗΜΑ Τμήμα Μηχανολόγων Μηχανικών ΤΕ ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Ι ΚΑΘΗΓΗΤΗΣ κ. ΜΟΣΧΙΔΗΣ ΣΕΡΡΕΣ, ΣΕΠΤΕΜΒΡΙΟΣ 2015

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. Το έργο αυτό αδειοδοτείται από την Creative Commons Αναφορά Δημιουργού - Παρόμοια Διανομή 4.0 Διεθνές Άδεια. Για να δείτε ένα αντίγραφο της άδειας αυτής, επισκεφτείτε Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο ΤΕΙ Κεντρικής Μακεδονίας» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.

3

4 Κεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ 3.1. Εφελκυσμός Τάση λόγω εφελκυσμού: Ν σz = ----(3-1) Α όπου Ν = η εφελκυστική δύναμη Α = το εμβαδό της διατομής του σώματος («διατομή» είναι το σχήμα που έχει το σώμα σε μία κάθετη τομή του). Συντεταγμένες του κέντρου βάρους G σύνθετης διατομής που αποτελείται από δύο τμήματα με εμβαδά Α1, Α2: z1a1+z2a2 y1a1+y2a2 zg = yg = (3-2) A1+A2 A1+A Διάτμηση Mέση διατμητική τάση: Q τδ = ----(3-3) A' όπου Q = η διατμητική δύναμη, Α' = το εμβαδό της διατομής, αν η διατομή έχει μεγάλο πάχος, ή Α' = το εμβαδό μερικών μόνο από τα τοιχώματα της διατομής, και συγκεκριμένα των τοιχωμάτων που είναι παράλληλα με τη δύναμη Q, αν η διατομή αποτελείται από λεπτά τοιχώματα. 3.3 Κάμψη σμεγ yμεγ α) εφελκυόμενη περιοχή G y Μ σ(y) Q καθ. τομή θλιβόμενη περιοχή Q z x β) καθ. τομή y Σχ Δοκοί που δέχονται κάμψη α) Κάμψη που προέρχεται από τη ροπή Μ. Εφελκυσμός στο επάνω μισό και θλίψη στο κάτω μισό της δοκού. β) Κάμψη που προέρχεται από τη δύναμη Q. Θέσεις των αξόνων x, y, z Ροπή αντίστασης της διατομής σε κάμψη: Wx = Ιxx / yμεγ (3-5)

5 όπου Ιxx = ροπή αδράνειας για περιστροφή γύρω από τον άξονα x yμεγ: βλ. σχήμα παραπάνω Τάση λόγω κάμψης (δηλ. η σμεγ του παραπάνω σχήματος): M σb = ---Wx όπου Μ = η καμπτική ροπή Wx = ροπή αντίστασης της διατομής σε κάμψη 3.4 Στρέψη Tάση λόγω στρέψης: Τ τt = -----Wt όπου Τ = η στρεπτική ροπή Wt = ροπή αντίστασης της διατομής σε στρέψη 3.5 (3-6) (3-8) Λυγισμός Σχήμα Ελεύθερο μήκος λυγισμού Lκ για ράβδους με τρόπους στήριξης: Ι) Πάκτωση στο ένα άκρο (πρόβολος), στο ένα άκρο και κύλιση στο άλλο (αμφιέρειστη δοκός), στο ένα άκρο και κύλιση στο άλλο, IV) Πάκτωση στο ένα σθαίνουσα πάκτωση στο άλλο διάφορους ΙΙ) Άρθρωση ΙΙΙ) Πάκτωση άκρο, ολι-

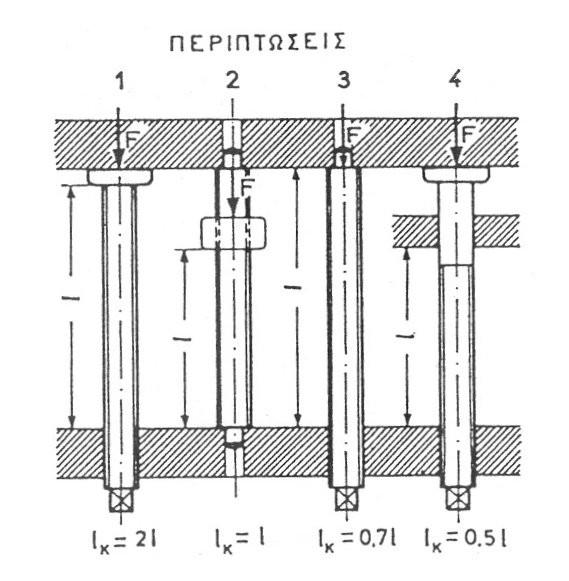

6 Σχήμα 6.25 Ελεύθερο μήκος λυγισμού lκ (ίδιο με το Lκ) για κοχλίες με διάφορους τρόπους στήριξης (Οι περιπτώσεις 1, 2, 3, 4 δείχνουν πώς κατασκευάζονται οι στηρίξεις των τρόπων Ι, ΙΙ, ΙΙΙ, IV αντίστοιχα του προηγούμενου σχήματος ) Πίνακας 3.3 Υλικό Αντοχή υλικών σε λυγισμό σda σs Ε 2 2 [N/mm ] [N/mm ] [N/mm2] St St Χαλ. ελατηρ. (1) Φαιός χυτοσιδ ( ) Ντουραλουμ.( ) St λε λs σκ (Tetmajer) [N/mm2] 310-1,14 λ 335-0,62 λ 335-0,62 λ λ+0,053λ ,62 λ Σημασίες συμβόλων του πίνακα: σda = όριο αναλογίας σε θλίψη, σs = όριο ροής, Ε = μέτρο ελαστικότητας λε = τιμή του βαθμού λυγηρότητας από την οποία και πάνω ισχύει ο τύπος του Euler λs = τιμή του βαθμού λυγηρότητας από την οποία και κάτω δεν ισχύει ο τύπος του Tetmajer διότι αρχίζει η πλαστική παραμόρφωση σκ = κρίσιμη τάση λυγισμού κατά Tetmajer Παρατηρήσεις: (1) Τα σs, λs ισχύουν για χάλυβα ελατηρίων τύπου 38Si7. (2) Τα σs, λs αφορούν αντοχή σε θραύση, σε θλιπτική καταπόνηση (ο φαιός χυτοσίδηρος δεν έχει πλαστική παραμόρφωση) και ισχύουν για χυτοσίδηρο τύπου GG15. (³)Το σs ισχύει για ντουραλουμίνιο τύπου AlCuMg1 F37. Η κρίσιμη τάση λυγισμού κατά Tetmajer δεν αναφέρεται στη βιβλιογραφία. Μπορεί ως δυσμενέστερη περίπτωση να λαμβάνεται σκ = σda, όταν λ<λε

7 Υπολογιστική διαδικασία για τον έλεγχο της αντοχής σε λυγισμό: 1. Υπολογίζονται τα βοηθητικά μεγέθη : Τάση: σ=ν/a Ακτίνα αδράνειας διατομής: i= Imin/A (*) Βαθμός λυγηρότητας: λ=lκ/i. όπου Ν = η θλιπτική δύναμη που προκαλεί τον λυγισμό Α = το εμβαδό της διατομής της ράβδου Imin = η μικρότερη από τις δύο ροπές αδράνειας της διατομής της ράβδου Lκ : βλ. σχ παραπάνω 2. Διαβάζουμε από τον πίνακα 3.3 τις οριακές τιμές λε, λs, σs και υπολογίζουμε την κρίσιμη τάση λυγισμού π2e/λ2 (τύπος Εuler) αν λ>λε σκ=... (τύπος Τetmajer, βλ. πίν. 3.3) αν λs<λ<λε (3-11) σs (έναρξη πλαστικής παραμόρφωσης) αν λ<λs 3. Εκλέγεται ο επιθυμητός συντελεστής ασφάλειας 3 έως 6 αν λ>λε Sκ = 1,75 έως 4 αν λs<λ<λε 1,3 αν λ<λs (οι μεγάλες τιμές του λ απαιτούν μεγάλες τιμές του Sκ, στώμενη περιοχή κάθε φορά) 4. Αν ισχύει η ανισότητα σ < (σκ/sκ) τότε η αντοχή σε λυγισμό είναι ικανοποιητική. (3-12) στην συνι(3-13) (*) Για μερικά σχήματα η ακτίνα αδράνειας i δίνεται έτοιμη σε πίνακες. Βλ. π.χ. πιν. 3.1, καθώς και πίνακες με τυποποιημένες διαστάσεις χαλύβδινων δοκών. Για ράβδο κυκλικής διατομής με διάμετρο d: i = d/4 Για κοχλία: i = d3/4

8 Πίνακας 3.1 Ροπές αδράνειας και άλλα γεωμετρικά στοιχεία Α=εμβαδό διατομής, Ixx=ροπή αδράνειας, Wxx=ροπή αντίστασης σε κάμψη, imin=ακτίνα αδράνειας (η μικρότερη ακτίνα, για υπολογισμό λυγισμού) 1) Α=(π/4)*d² 0,785 d², W=(π/32)*d3 0,1 d3, Ix=(π/64)*d4 0,05 d4 imin=d/4 2) Α 0,785(D²-d²), W 0,1(D4-d4)/D, Ix 0,05(D4-d4) imin= D²+d²/4 3) A=b h, Wx=b h²/6, 4) A=2 α h, Wx=2 α h²/6, 5) A=b(H-h), b(h3-h3) Ix=b h3/12 Αν b<h τότε imin=b/ 12 = b/3,464 Ix=2 α h3/12 Αν Imin=min(Ix,Iy) τότε imin= Imin/A Ix=b(H3-h3)/12 Αν Imin=min(Ix,Iy) τότε imin= Imin/A Wx= , 6H 6) A=BH-bh, BH3-bh3 Wx= , 6H Ix=(BH3-bh3)/12 Αν Imin=min(Ix,Iy) τότε imin= Imin/A 7) Όπως στην περίπτωση 6 παραπάνω

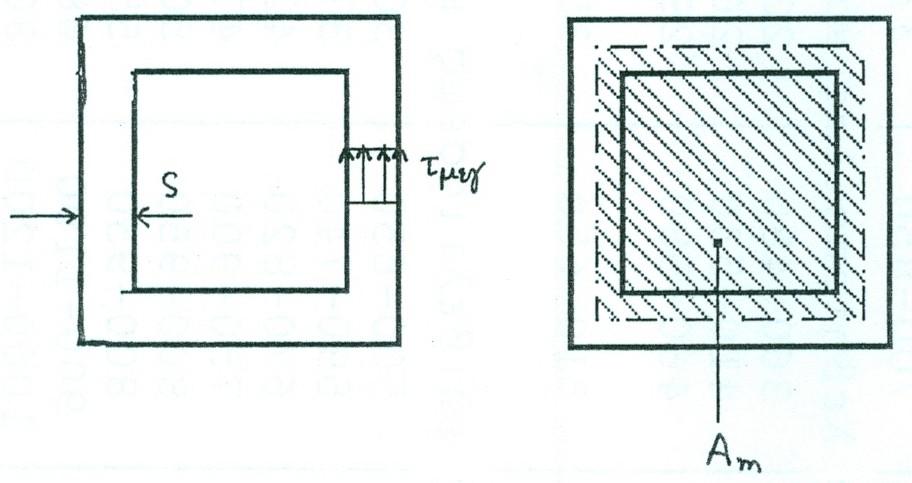

9 Πίνακας 3.2 Ροπές αντίστασης σε στρέψη για διάφορες διατομές 1) Wt = (π/16)*d3 0,2 d3 2) Wt 0,2 (D4-d4)/D 3) (Πρέπει h>b) Wt = η2b2h, όπου το η2 υπολογίζεται από τον πίνακα: αν h/b = 1 1,5 τότε η2 = 0,208 αν h/b = τότε η2 = 6 0, ,231 0,246 0, ,313 4) s13l1 + s23l Wt = 3 sμεγ 5) Wt = 2 Am sελαχ 0, ,282

10 σβ N/mm² σs N/mm² δ5 C Si Mn S<... N<... Ni Άλλα 1,0 1,0 Μο=0,25 2,0 Μο=0,4 Νi=2,0 Cr Cr (*) Εξαίρεση: Ο Ck22 έχει μικρή περιεκτικότητα σε άνθρακα, και μπορεί να συγκολλήθεί. 0,030 0,030 0,030 0,030 0,080 0,045 P<... Χημική σύσταση και μηχανικές ιδιότητες μερικών συνηθισμένων χαλύβων (Εξηγήσεις βλ. πίσω) Α Κοινοί χάλυβες κατασκευών κατά DIN 17100, συγκολλήσιμοι R St (20) 0,17 0,35 0,05 R St (18) 0,20 0,35 0,05 R St (16) 0,25 0,35 0,05 R St (16) 0,20 1,00 0,05 R St (16) 0,20 0,55 1,50 0,045 0,009 Β Κοινοί χάλυβες κατασκευών κατά DIN 17100, μή συγκολλήσιμοι St (14) <0,3 0,35 0,05 St (14) 0,35 0,05 St (10) 0,40 0,50 0,05 St (5) 0,50 0,50 0,05 Γ Χάλυβες λεβητοποιίας κατά DIN 17155, συγκολλήσιμοι Η Ι <0,16 <0,35 0,8 0,025 Η ΙΙ <0,20 <0,40 1,0 0, Mn ,10-0,22 <0,60 1,4 0, Mn ,08-0,20 <0,40 1,2 0,025 Δ Χάλυβες επιβελτιώσεως κατά DIN 17200, μή συγκολλήσιμοι (*) Ck ,22 0,25 0,45 Ck ,35 0,25 0,65 Ck ,45 0,25 0,65 Ck ,55 0,25 0,75 Ck ,60 0,25 0,75 40 Mn ,40 0,40 1,0 41 Cr ,41 0,65 50 CrMo ,50 0,65 30CrNiMo ,45 - Ονομασία Πίνακας 4.1

11 σs N/mm² δ5 C Si Mn S<... N<... Χάλυβες ελατηρίων κατά DIN και 17222, μη συγκολλήσιμοι Si >6 0,38 1,65 0,65 0, ,53 0,40 0,55 Si ,55 1,65 0,9 - σβ N/mm² συνέχεια 0,045 P<... HI HII 17 Mn4 19 Mn5 Πίνακας 4.2 Είδος χάλυβα Όριο ροής των χαλύβων για λέβητες (DIN 17155) σε υψηλή θερμοκρασία Όριο θραύσης Όριο ροής σε N/mm² για θερμοκρασία σε N/mm² 20ºC 200ºC 250ºC 300ºC 350ºC και πάχος ελάσματος s σε mm <=16 16<s<=40 40<s<= έως έως έως έως ºC ºC Για τους χάλυβες λεβητοποιίας ενδιαφέρει και η αντοχή τους σε υψηλή θερμοκρασία. Δίνεται στον πίνακα 4.2. Οι αναφερόμενες μηχανικές ιδιότητες των χαλύβων επιβελτιώσεως και των χαλύβων ελατηρίων ισχύουν μετά την επιβελτίωση. Σημασίες συμβόλων του πίνακα 4.1: σβ=όριο θραύσης, σs=όριο ροής, δ5=πλαστική παραμόρφωση μέχρι τη θραύση, μετρημένη σε δοκίμιο που έχει μήκος πενταπλάσιο της διαμέτρου. Οι τιμές μέσα στις παρενθέσεις ισχύουν για μικρά πάχη (θερμηλασμένο φύλλο 3mm). C, Si, Mn κτλ=περιεκτικότητα του χάλυβα ( κατά βάρος) στο χημικό στοιχείο. - = Δεν ορίζεται μέχρι πόση να είναι η περιεκτικότητα του χάλυβα σ αυτό το χημικό στοιχείο. Πρέπει όμως να χρησιμοποιηθεί μια μέθοδος παραγωγής που να κρατά την περιεκτικότητα όσο το δυνατόν μικρότερη. E 38 Ck 55 Ονομασία Πίνακας 4.1

12 Σχ. 3.7 Διαγράμματα αρχικής δυναμικής αντοχής για δοκίμια σταθερής κυκλικής διατομής χωρίς εγκοπές με διάμετρο d = 10mm και επιφανειακή τραχύτητα Rt 1μm από κοινούς χάλυβες κατασκευών κατά DIN α) Για εφελκυστική θλιπτική καταπόνηση β) Για καμπτική καταπόνηση γ) Για στρεπτική ή διατμητική καταπόνηση Ισοδύναμοι συμβολισμοί υλικών: St St St St St St
