1 Aplikacijski katalog 2016 Merilni instrumenti in testerji

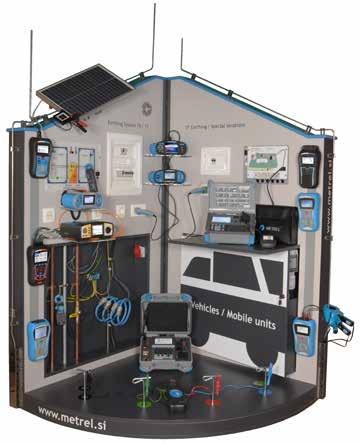

2 Metrel ponuja množico certificiranih trenažnih modulov baziranih oziroma prilagojenih za EU industrijske standarde Potrebna oprema Partnerstvo načrta za elektrotehnike v Sloveniji vključuje sledeče: - metrel@metrel.de Metrelovi merilni in testni inštrumenti pokrivajo potrebe inštalaterjev, konstruktorjev, načrtovalcev in inšpektorjev. Vsak inštrument podpira testne postopke in merilne metode v skladu z trenutno veljavno zakonodajo ter ostalimi predpisi in predstavlja zmogljivo orodje za odkrivanje napak, testiranje, diagnostiko ter izdelavo poročil. Napredne lastnosti in ostale ključne rešitve so posebej poudarjene ter primerjane s tistimi konkurence. Aplikacije in rešitve so predstavljene v množici dokumentov in tiskovin za določen industrijski sektor. Certificirani trenažni moduli in seminarji so podprti v okviru Metrelove Akademije. Znotraj sektorja Znanja dajemo tudi predloge in priporočila v podporo nacionalnim poklicnim kvalifikacijskim shemam. Nudimo tudi izobraževanje v okviru novih trenažnih modulov za nova področja uporabe. Tesno sodelujemo z več pomembnimi združenji in komiteji, povezanimi z našo proizvodno dejavnostjo in smo tudi člani Slovenskega inštituta za standardizacijo. Nekateri naši zaposleni so ravno tako člani večih tehničnih komitejev in še, na mednarodni ravni, enega od IEC Tehničnih komitejev. Smo tudi del Komiteja za elektrotehniško varnost in električne inštalacije nizke napetosti (NNELI), v okviru etest sheme, v Sloveniji. Smo partnersko podjetje E-Check združenja elektroinštalaterjev v Nemčiji in sodelujemo še z drugimi podobnimi inštitucijami v drugih državah. Priprava kataloga znanj in veščin; Pomoč pri postavitvi seznama kvalifikacij za kandidate poklicnega kvalifikacijskega programa; Priprava izpitnega kataloga. Pomagamo tudi drugim strokovnjakom, ki delajo na področju poklicnih kvalifikacijskih programov, preko naše distribucijsko-prodajne mreže in predvsem kar se tiče uporabe naših merilnih ter testnih inštrumentov. Certificirani trenažni moduli Certificirani trenažni moduli in seminarji so podprti z priročniki, vajami, hitrimi orientacijskimi tabelami ter vajami in demonstracijskimi posterji, skupaj z drugimi elementi aplikativne ter tehnične podpore. Vsi nizkonapetostni trenažni moduli se lahko izvedejo na našem MI 3399 trenažerju." Paketi modulov Produktno šolanje za posameznike ali večje skupine končnih uporabnikov; Popolno šolanje za distributerje (produktno šolanje, popravilo in kalibracijski trening); B2B spletna podpora zagotavlja potrebne tehnične informacije za naše partnerje; Download center s tehnično dokumentacijo. Solidna baza znanja Metrel konstantno vlaga v razvoj, kar vodi k novim produktom in večanju baze tehničnega ter aplikativnega znanja. Naši razvijalci in produktni vodje, ki bdijo nad svetovnimi smernicami razvoja merilnih ter testnih inštrumentov, so zato strokovno izjemno podkovani in strokovnjaki na svojem področju. Poleg tega sodelujemo z več zunanjimi organizacijami in institucijami, kot so: IEC Tehnični komiteji in njihove delovne skupine; Fakultete za elektrotehniko večih univerz; Elektrotehnična združenja; Društva inženirjev; Uprave za električno varnost; Inženirske zbornice; Gospodarske zbornice; Obrtno-podjetniške zbornice. Reference Skozi našo lastno participacijo v nacionalnih programih poklicne kvalifikacije na področju varnosti v elektrotehniki v zadnjem desetletju in po zaslugi sodelovanja s strokovnjaki iz različnih industrij smo prišli do spoznanja, da je potrebno znanje ter sposobnosti neprenehoma obnavljati. Zato se v Metrel Akademiji trudimo naše trenažne programe prilagoditi ciljnim uporabnikom, da bi bil prenos znanja kar se da učinkovit. Podjetja, ki se ukvarjajo s vprašanjem varnosti v elektrotehniki oziroma njihovi zaposleni tako dobijo potrebne kompetence, kar se zrcali v optimiziranih delovnih procesih in prihranku časa ter denarja. Naš prispevek k pripravi učnega E-priročniki, hitre orientacijske tabele in vaje o meritvah ter testiranju, bazirane na mednarodnih/evropskih standardih za vsakega udeleženca certificiranega trenažnega modula in seminarja. Plakati Plakati predstavljajo, skozi vizualno pot, tipične postopke merjenja in testiranja ter iskanja napak ali seznam uporabniško specifičnih testov za določeno področje uporabe. Obseg aplikativne in tehnične podpore Demonstracijska oprema; Testni inštrumenti; PowerPoint predstavitve produktnih rešitev; On-line tehnična podpora: kakršnakoli vprašanja v zvezi z našimi produkti lahko pošljete na: - help@metrel.si - info@metrel.co.uk Stran 2 Aplikacijski katalog 2016

3 Vsebina Kvalifikacijski cetrifikat Evropski kvalifikacijski certifikat, prilagojen za industrijske standarde posameznih EU držav članic zagotavlja kompetentnost kandidatov, ki so uspešno naredili zaključni izpit iz teoretičnega in praktičnega znanja za specifični, lokalno prilagojeni trenažni modul. Know-how paket celovito šolanje novega distributerja. Katalog znanja za specifične trenažne module, za prilagoditev na lokalno/nacionalno zakonodajo. Izpitni katalog z definicijami minimalnih pristopnih pogojev za kandidata. Potrjen certifikat potrditev pridobljene kvalifikacije s strani akreditirane organizacije, kot je: Izobraževalna organizacija; Uprave za električno varnost, kot je npr. NNELI etest / lokalni nacionalni AIE partner. Metrelova akademija ima pripravljen izčrpen seznam treningov za priučitev najnovejših merilnih metod in testnih tehnologij. Varnost električnih inštalacij 4-9 Varnost nizkonapetostnih inštalacij, kvaliteta obratovanja, stikališča, varovalne naprave PV sistemi, inverterji, paneli, testiranje modulov, vzdrževanje, odkrivanje napak Testiranje posebnih inštalacij, vzdrževanje, odkrivanje napak in integrirani IT sistemi Varnost ELEKTRIČNIH APARATOV/strojev/RAZDELILNIKOV Testiranje električnih aparatov, CE certificiranje, električna varnost strojev, varnost razdelilnikov Kakovost električne energije Kakovost moči in napetosti, poraba, motnje Visokonapetostna diagnostika izolacije Visokonapetostna varnost in kvaliteta v industrijskih sistemih, proizvodnja električne energije, distribucijski sistemi, gradbišča Analiza LAN omrežij Telekomunikacije in kvaliteta LAN omrežij Kakovost delovnega okolja Kakovost delovnega okolja, analiza hrupa, pogojev osvetljave in zasilne razsvetljave Digitalni multimetri, tokovne klešče, ENOSTAVNI PREIZKUŠEVALNIKI Splošno / osnovno testiranje do visoko nivojsko industrijsko testiranje, iskanje napak v elektroniki, delo na terenu in zahtevno električno testiranje Merilni instrumenti in testerji Stran 3

4 Varnost nizko napetostnih inštalacij, kvaliteta obratovanja, stikališča, varovalne naprave Neprekinjenost, izolacija, impedanca okvarne zanke, FID, ozemljitev... Varnost električnih inštalacij Splošno AUTO SEQUENCE programirljiv testi, brez možnosti izgube merilnih rezultatov / parametrov, vrednotenje najbolj neugodnih scenarijev, zmanjšana možnost človeške napake; Samodejno vrednotenje varnosti v testni točki (do 50 parametrov), karakteristike varovalk in FID-ov, nastavljene limite in testni rezultati ovrednoteni skupaj, kot DOBER / SLAB; Izdelovalec poročil z zmogljivo, dvosmerno komunikacijo z PC programsko opremo EuroLink PRO; Do 5-krat hitrejše testiranje električne varnosti kot pri drugih napravah. Prednosti Podpora za TN / TT / IT in druge sisteme ozemljitve; Okvarna zanka L-PE, L-N in L-L impedance na vhodu in izhodu vezja, primerjava obeh rezultatov in izračun ΔU v %, izračun Ipsc in Ipfc, vrednotenje varovalk; RCD preskus (izmenični tok AC / A / F / B / B+ oblike na G ali S tipu); Preizkus neprekinjenosti PE vodnika, samodejna zamenjava polaritet; Testiranje izolacije na razdelilnikih, v vezjih, na zidovih in tleh (antistatičnih), samodejno testiranje izolacije; Merjenje TRMS vrednosti toka s kleščami; Testiranje prenapetostne zaščite z rampo; IMD in ISFL testiranje na IT sistemih, testiranje medicinskih in mobilnih inštalacij; Merjenje ozemljitvene in specifične upornosti tal po 2/3/4-vodni ter 1/2-kleščni metodi; Merjenje (visoke ločljivosti) impendance okvarne zanke električnega omrežja. Aplikacije Preverjanje varnosti nizkonapetostnih električnih inštalacij; Pomoč pri načrtovanju nizkonapetostnih električnih inštalacij; Vzdrževanje komercialnih zgradb kot so bolnišnice; Preverjanje varnosti električnih inštalacij v hotelih, pisarnah, na stadionih, v šolah in kongresnih prireditvenih centrih; Vzdrževanje nizkonapetostnih električnih inštalacij, preventivno in napovedno vzdrževanje, sanacijsko vzdrževanje ter popravila le-teh; Periodično (zakonsko določeno) testiranje in preverjanje; Ognjevarnost, ugotavljanje napak na preobremenjenih električnih sistemih, povezavah ter okvarjenih komponentah; Električna varnost na delovnih mestih; Električna varnost na javnih mestih. Stran 4 Aplikacijski katalog 2016

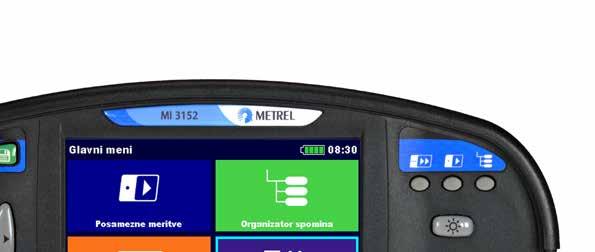

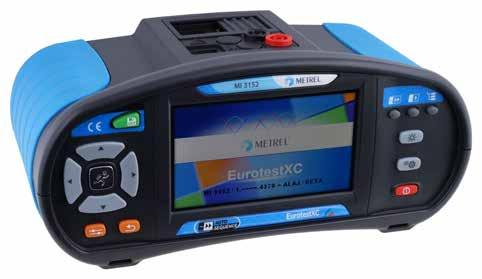

5 Izbirna tabela Lastnosti Opis MI 3152 EurotestXC MI 3152H EurotestXC 2,5 kv NOVO MI 3105 (EU) EurotestXA MI 3101 EurotestAT MI 3102H BT MI 3102 BT EurotestXE 2,5kV EurotestXE MI 3100 SE EurotestEASI MI 3100 s EurotestEASI MI 3125 BT EurotestCOMBO MI 3125 EurotestCOMBO AUTO SEQUENCE Programirljive AUTO SEQUENCE Auto TT (U, Zln, Zs, Uc) Auto TN/RCD (U, Zln, Zs, Rpe) Auto TN (U, Zln, Zlp, Rpe) Auto IT (U, Zl, Is, Im) NAPETOST TRMS, Frekvenca Fazno zaporedje L1-L2-L3 IZOLACIJA 50 V - 1 kv / 2,5 kv PI DAR / / / / / / / / / / Avtomatski test izolacije L-PE, N-PE, L-N PREVODNOST IN NIZKA UPORNOST Preizkusni tok 200 ma Preizkusni tok 7 ma RPE RPE / RPE(RCD) IMPEDANCA Ipsc, ΔU%, vgrajene tabele varovalk KRATKOSTIČNE Podpora za A 1143 Euro Z adapter ZANKE IMPEDANCA Ipfc/vgrajene tabele varovalk, OKVARNE ZANKE Zs (RCD) TESTIRANJE FID RCD t, Uc RCD I rampa, Uc Auto AC / A / B / F / B+ AC / A / F AC / A / B / F / B+ AC / A / B / F / B+ AC / A / F AC / A / B / F / B+ AC / A / F AC / A / F AC / A / B / F / B+ PRCD-S, PRCD-K OZEMLJITVENA OU - 3-vodna metoda UPORNOST (OU) OU - 2-kleščna metoda Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko RO adapter Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko DRUGE FUNKCIJE Moč (S, Q, PF, THDU) Harmoniki (U, I) Uhajavi / bremenski tok IMD/ISFL (v IT sistemih) / / / / / / / / / Upravljalec Opcijsko Opcijsko Opcijsko Opcijsko Lokator varovalk / napak Opcijsko Opcijsko Opcijsko LUX senzor Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Varistor Ring (UK inštalacije) BLUETOOTH Vgrajen modul MODUL Zunanji ključek PROG. OPREMA Profesionalna/ napredna / Opcijsko / Opcijsko / Opcijsko / Opcijsko / Opcijsko / Opcijsko / Opcijsko / Opcijsko KOMUNIKACIJSKA VRATA RS232 / USB Bluetooth Opcijsko Opcijsko Opcijsko AC / A / F Merilni instrumenti in testerji Stran 5

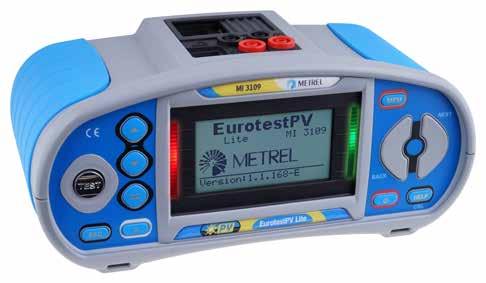

6 PV sistemi, inverterji, paneli, testiranje modulov, vzdrževanje, iskanje napak Fotovoltaični moduli, paneli, nizi, inverterji... Splošno Samodejno merjenje na PV sistemih. Kombinirani fotovoltaični in tester varnosti električnih inštalacij. Okolje meritve in kalkulacije v skladu z STC. Meritve izolacije v PV sistemih pod napetostjo. Velika baza podatkov o PV modulih; DOBER/SLAB vrednotenje rezultatov testov električne varnosti; Izdelovalec poročil z zmogljivo dvosmerno komunikacijo z PC programsko opremo EuroLink PRO. Aplikacije Testiranje varnosti PV in električnih inštalacij; Merjenje izkoristka celotnega sistema; Preverjanje MPP, inverterja, določevanje delovne točke inverterja; Vzdrževanje in odkrivanje napak na osnovi I-U karakteristike ter iskanja možnih odstopanj od standardne oblike. Prednosti Varnost električnih inštalacij Testiranje PV inštalacij: Meritve Uoc, Isc, obsevanja in temperature; I-U krivulje modulov in nizov v PV sistemih; Določevanje MPP in izračuni STC; Loger za obsevanje in temperaturo; Testiranje izolacije v PV panelih in nizih pod napetostjo. Merjenje moči v AC in DC sistemih: DC / AC TRMS merjenje toka s kleščami; Izkoristek solarnih panelov in inverterjev. Testiranje električne varnosti: Impedanca okvarne zanke, L-N in L-L, testirnje FID; Testiranje neprekinjenosti in ozemljitvene vezi; Testiranje izolacije razdelilnikov; Testiranje prenapetostne zaščite; Merjenje upornosti ozemljitve; TRMS merjenje uhajavnega toka s kleščami. Stran 6 Aplikacijski katalog 2016

7 Izbirna tabela Lastnosti Opiss MI 3108 EurotestPV MI 3109 EurotestPV Lite A 1378 EurotestPV Remote Varnost električnih inštalacij Meritve PV generatorja Izolacijska upornost do 1000 V Neprekinjenost 200 ma Impedanca kratkostične/okvarne zanke FID A, AC, B Ozemljitvena upornost Rotacijsko polje Isc, Uoc 1000 V / 15 A 1000 V / 15 A Avtomatske testne sekvence I-U krivulja Umpp, Impp, Pmax Ekstrapolacija do STC * Rs (izračunan s pomočjo programske opreme) Okoljske meritve Obsevanje * Temperatura modulov * Loger Meritve moči PV sistemov Razširjena meritev moči Standardni/opcijski pribor Meritve U, I in P na DC strani Meritve U, I in P na AC strani (enofazno) Enofazni PV in izkoristek energijske pretvorbe inverterja Trifazni PV in izkoristek energijske pretvorbe inverterja Opcijsko** Opcijsko** P, Q, S, THDU, PF / cosϕ AC / DC tok Scope funkcija Energija Harmoniki (do 11-tega) Upravljalec s konico Opcijsko Zunanja enota (loger) Opcijsko Opcijsko PV varnostna sonda Opcijsko MC3 in MC4 adapterji AC / DC tokovne klešče PV referenčna celica Opcijsko Temperaturna sonda Opcijsko Programska oprema PC SW EuroLink PRO Plus *Okoljski podatki so lahko vneseni ročno ali izmerjeni z opcijskim priborom. **Trifazni PV izkoristek se lahko izmeri s katerim koli Metrelovim analizatorjem moči. Merilni instrumenti in testerji Stran 7

8 Varnost električnih inštalacij Testiranje posebnih inštalacij, vzdrževanje in odkrivanje napak v integriranih IT sistemih Impedanca okvarne zanke, FID, RCM, ELM, IMD, ozemljitev... Splošno AUTO SEQUENCE programirljivi testi, brez možnosti izgube merilnih rezultatov / parametrov, vrednotenje električne varnosti, zmanjšanje možnosti človeške napake; Samodejno vrednotenje varnosti za medicinske objekte, integrirane IT sisteme, inštalacije na vozilih. Vrednotenje karakteristik varovalk, IMD, ELM in RCM naprav, nastavljene limite in testni rezultati ovrednoteni skupaj, kot DOBER / SLAB; Preverjanje neprekinjnosti izolacije in ozemljitvene vezi v industrijskih okoljih, posebnih inštalacijah in lokacijah; Ugotavljanje upornosti ozemljitve/zemlje/prsti z in-line, trikotno in zrcalno povezavo za medsebojno prekrivajoče se napetostne lijake na ozemljitvenih sistemih, v urbanih in industrijskih okoljih ter v okoljih z veliko motnjami; Izdelovalec poročil z zmogljivo dvosmerno komunikacijo z PC programsko opremo EuroLink PRO. Prednosti Testiranje IMD, ELM in RCM naprav z ISFL pred-testom ter vrednotenje ravnotežja napetosti; Okvarna zanka L-PE, L-N in L-L impedance na vhodu in izhodu vezja, primerjava obeh rezultatov in izračun ΔU v %; Testiranje ozemljitvene vezi z minimalno 200 ma, 2 A in 10 A, obe polariteti z podporo za induktiven način delovanja; Testiranje izolacije na razdelilnikih, v vezjih, na zidovih in tleh (antistatičnih), samodejno testiranje izolacije; Ugotavljanje PI in DAR faktorja izolacije kablov, elektromotorjev in transformatorjev; Testiranje prenapetostnih varistorjev in odvodnikov z do 2,5 kv napetostnimi rampami; Merjenje TRMS vrednosti toka s kleščami; Testiranje strelovodnih sistemov in PE zaščitnih zank z 2-kleščno metodo; Merjenje ozemljitvene upornosti po 2/3/4-vodni ter 1/2-kleščni metodi. Aplikacije Zdravstveni objekti in specifične zdravstvene enote, kirurške dvorane, ambulantna vozila ter helikopterji in čolni; Vozila za prenos avdiovizualnih vsebin; Vojaške in policijske prenosne postaje ter enote, vozila, helikopterji, letališča, prenosni objekti za prehranjevanje; Ostale prenosne/mobilne enote; Gasilska vozila in čolni, reševalna vozila; Ladje in ladijski generatorji, pristaniščna oprema z integriranimi IT generatorji, transformatorji ter nizkonapetostne električne inštalacije; Bencinske postaje, cevi in ozemljitveni elementi ter pokrovi rezervoarjev; Ozemljitveni in strelovodni sistemi stavb ter industrijskih objektov, od enostavnih ozemljitvenih točk do kompleksnih sistemov. Stran 8 Aplikacijski katalog 2016

9 Izbirna tabela Lastnosti Opiss MI 3110 EurotestIM MD 9272 MI 3123 Leakage / Power Clamp Earth / Clamp MI 3122 Z Line-Loop / RCD MI 3121 MI 3121H MI 3242 Insulation/Continuity Insulation/Continuity MicroOhm 2A MI 3309 BT DeltaGT AUTO SEQUENCE Programirljive AUTO SEQUENCE Auto IT (U, Zl, Is, Im) Auto VDE Auto uporabniške meritve IZOLACIJA IMD naprave 50 V - 1 kv 250 V, 500 V 2,5 kv PI DAR UHAJAVNI TOK ISFL L1, L2 okvarni tok 1. napake Diferencialni uhajavi tok Uhajavi tok ob dotiku Nadomestni uhajavi tok Meritev s kleščami TESTIRANJE Preizkusni tok 200 ma NEPREKINJENOSTI OZEMLJITVENA VEZ Preizkusni tok 2 A, 4-vodna metoda IMPEDANCA Ipsc, ΔU%, vgrajene tabele varovalk KRATKOSTIČNE ZANKE IMPEDANCA OKVARNE Ipfc / vgrajene tabele varovalk, Zs (RCD) ZANKE TESTIRANJE FID RCD t, Uc AC / A AC / A* RCD I rampa, Uc Auto PRCD-S, PRCD-K OZEMLJITVENA OU - 3-vodna metoda UPORNOSTI (OU) OU - 2-kleščna metoda RO adapter NAPETOST TRMS, frekvenca Fazno zaporedje L1-L2-L3 POLARITETA Testiranje IEC vodnikov Aktivna polariteta DRUGE FUNKCIJE Meritve moči (S, Q, PF, THDU) ** Test funkcionalnosti Harmoniki (U, I) Čitalnik črtnih kod Tiskalnik BLUETOOTH Zunanji ključek PROGRAMSKA OPREMA PC programska oprema KOMUNIKACIJSKA RS232 in USB VRATA * samo RCD ** samo, S Merilni instrumenti in testerji Stran 9

10 Varnost električnih aparatov/strojev/razdelilnikov Testiranje aparatov, CE certificiranje, varnost električnih strojev, razdelilnikov Ozemljitvena vez, izolacija, diferencialni / ob dotiku / nadomestni uhajavni tok... Splošno AUTO SEQUENCE programirljivi testi ali standardizirani za katerokoli vrsto stroja, razdelilnika, gospodinjskega ali stacionarnega aparata, IT opreme, IEC vezi, prenosnih FID naprav in podaljškov; Samodejno vrednotenje varnosti z enostavno DOBER / SLAB informacijo, ampak podprto s pod-rezultati za izdelavo podrobnega poročila; Trifazno testiranje aparatov; Skeniranje QR kod z (PATLink Android aplikacijo), ki vsebujejo informacije o prejšnjih rezultatih, statusu le-teh in prejšnjih uporabljenih testnih sekvencah; Sistem črtnih kod za njihovo skeniranje, testiranje in tiskanje PASS / FAIL črtnih kod za potrebe hitrega ter enostavnega ponovnega testiranja; Testiranje podaljškov z P/RCD zaščito z aktivno polarnostjo; PATLink PRO programsko orodje za komunikacijo z inštrumentom in izdelavo poročil. Prednosti Testiranje dielektričnosti z napetostno vzdržnostjo z programirljivo napetostno stopnico do 5 kv (500 VA). Fiksni koraki od 1 kv, 1,89 kv do 2,5 kv in 1,5 kv / 3 kv za preizkus prebojne trdnosti omejene moči; Merjenje upornosti ozemljitvene vezi / zveznosti z tokovi 200 ma, 4 A, 10 A in 25 A; Merjenje izolacijske upornosti z uhajavnim tokom ob dotiku in nadomestnim uhajavnim tokom na notranjih in izpostavljenih prevodnih delih aparatov razreda I / II; Ugotavljanje diferencialnega in nadomestnega uhajavnega toka ter uhajavnega toka ob dotiku; Testiranje funkcionalnosti in TRMS bremenskih tokov; Inovativna funkcija aktivne polaritete za testiranje RCD / PRCD zaščitenih kablov, medtem ko je testiranec pod napetostjo; Trend funkcija za primerjavo starih in novih rezultatov na velikem LCD prikazovalniku; Inštrumenti so lahko napajani iz omrežja ali vgrajene baterije; Rezultati so lahko prebrani / pisani / poslani preko USB ali Bluetooth povezave, zunanjega tiskalnika, črtnih in QR kod ter RFID značk. Aplikacije Testiranje aparatov, strojev in razdelilnikov po izdelavi v proizvajalčevih razvojnih laboratorijih; CE certificiranje in rutinsko testiranje po izdelavi; Testiranje gospodinjskih aparatov, zaščitenih z FID napravami (tipi AC, A in B), prenosne PRCD naprave (tipa K in S); Servisni oddelki (testiranje po popravilu), agencije za najem in oddajo (testiranje pred oddajo in po vrnitvi); Periodično testiranje gospodinjskih aparatov za hotele, šole, vrtce, javna mesta, restavracije, kuhinje, nakupovalne centre, trgovine, gasilske postaje, razstavne prostore, koncertne dvorane; Testiranje vgrajenih električnih aparatov. Stran 10 Aplikacijski katalog 2016

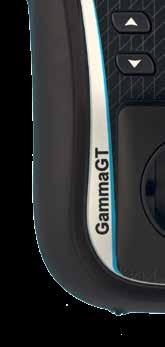

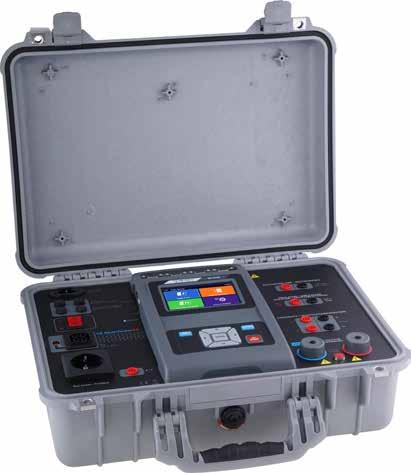

11 Izbirna tabela Lastnosti Opis MI 3394 CE MultiTesterXA NOVO MI 3321 MultiServicerXA MI A MI 3310 SigmaGT MI 3309 BT DeltaGT MI 3311 GammaGT AUTO SEQUENCE CE certifikacija / aparati / stroji / razdelilniki / / / / / / / / / / / / / / / / / / Programirljive avtomatske sekvence (AUTO SEQUENCE ) Auto VDE Auto CUSTOM VZDRŽNA NAPETOST Test z rampo Vac (500 VA) Test z rampo Vdc Testna napetost 1000 Vac / 1890 Vac / 2200 Vac (500 VA) / / / / NEPREKINJENOST Tok 200 ma OZEMLJITVENA VEZ Tok 4 A / 10 A / 25 A / / / / / / / / / / / / IZOLACIJA 50 Vdc / 100 Vdc / 250 Vdc / 500 Vdc / 1000 Vdc / / / / / / / / / / / / / / / / / / / / UHAJAVNI TOK Diferencialni uhajavni tok Uhajavni tok ob dotiku PE uhajavni tok Nadomestni uhajavni tok Meritev uhajavnega toka z opcijskimi kleščami ČAS PRAZNJENJA 60 V ( s) 120 V ( s) FID RCD t, Uc RCD I rampa, Uc Auto AC / A / B AC / A / B AC / A / B AC / A* PRCD-S, PRCD-K IMPEDANCA Zline, Ipsc, ΔU% / tabele varovalk KRATKOSTIČNE ZANKE Podpora za A 1143 Euro Z adapter IMPEDANCA Zloop, Ipfc / tabele varovalk Zs(RCD) OKVARNE ZANKE TESTIRANJE 3-FAZNIH A 1322 Aktivni 3-fazni adapter Opcijsko Opcijsko Opcijsko APARATOV A 1422 Aktivni 3-fazni adapter Plus Opcijsko Opcijsko Opcijsko NAPETOST TRMS, frekvenca / / / / Fazne sekvence L1-L2-L3 POLARITETA Test IEC vodnikov Aktivna zamenjava polaritete OSTALE FUNKCIJE Test funkcionalnosti Meritev moči Odčitavanje črtnih kod Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Tiskalnik Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko BLUETOOTH MODUL Vgrajen Zunanji ključek PROGRAMSKA PATLink PRO Plus (CE Link*) OPREMA Metrel ES Manager KOMUNIKACIJSKA RS232/USB / / / / / / VRATA Upravljalnik * Samo, RCD t Merilni instrumenti in testerji Stran 11

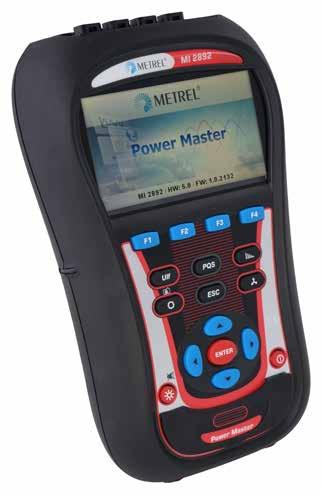

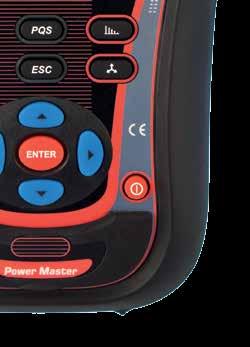

12 Kakovost električne energije Kakovost moči, napetosti in poraba ter motnje Moč, harmoniki, THD, fazni diagrami, fliker, tranzient, valovanje... Splošno Samodejna analiza kvalitete moči in napetosti v skladu s standardom EN z DOBER / SLAB vrednotenjem, vključno s flikerji in harmoniki. Skladnost s standardom IEC Class A/S. Predefiniran snemalnik v skladu s standardom EN 50160; Orodje za iskanje napak in vzdrževanje ter iskanje dvigov in padcev napetosti, resonantnih stanj, tokov v nevtralnem vodniku v trifaznih sistemih, asimetrije, tranzientov; Orodje za dimenzioniranje filtrov, sistemov za korekcijo moči, prenapetostne zaščite in UPS sistemov; IEC razred A natančnosti za pomoč pri dokazovanju kvalitete električne energije pri pogajanjih o dobavi le-te. Snemanje, pregledovanje in analiziranje rezultatov z PowerView3 PC programsko opremo, ki vsebuje paket funkcionalnosti, potrebnih za vrednotenje kvalitete moči in izdelavo kompleksnih poročil. Prednosti TRMS napetost, konična napetost, vršni faktor, (4 kanali), Vrms; TRMS tok, konični tok, vršni faktor, (4 kanali), samodejna prepoznava klešč; Moč (delovna, jalova, navidezna), faktor delavnosti, cos ϕ, nesimetrija; Energija (delovna, jalova, generirana, porabljena); Harmonska analiza do 50. komponente, merjenje THD; Merjenje flikerja; Prikaz valovanja in zajemanje tranzientov; Hitro zajemanje in snemanje zagonskega toka; Hitrejše iskanje napak po zaslugi trenutnega prikaza trendov in zajetih dogodkov; Nihanja napetosti in uporabniško nastavljeni alarmi; GPS časovna sinhronizacija; Notranji pomnilnik omogoča več kot enomesečno snemanje; Eden ali več inštrumentov je lahko na daljavo upravljano ali programirano preko GPRS modema. Aplikacije Kvaliteta moči, vzdrževanje, kompenzacija faktorja moči, filtri, zaganjalniki; Analiza kvalitete moči in iskanje napak v sistemih nizke ter srednje napetosti; Kvantitativno vrednotenje energije pred in po uporabi ukrepov za varčevanje z energijo, da bi se upravičil vložek vanje; Preverjanje delovanja sistemov za korekcijo moči; Dolgoročna analiza da bi se razkrili vzroki občasnih težav; Predvideno vzdrževanje da bi se preprečile težave z kvaliteto moči preden le-te povzročijo izpad delovanja; Študije vpliva novih bremen na električne sisteme, preden se dodajo; Zagonski tok, beleženje neuravnoteženosti/ asimetrije za potrebe optimizacije učinkovitosti sistema; Električna varnost na javnih mestih. Stran 12 Aplikacijski katalog 2016

13 Izbirna tabela Lastnosti Opis MI 2892 Power Master MI 2885 Master Q4 NOVO MI 2883 Energy Master NOVO RAZRED IEC razred A / razred S / razred B Razred A 0.1% (Neodvisni certifikat) Razred S Razred S VHODI Število tokovnih merilnih vhodov Število napetostnih merilnih vhodov MERITVE Merjenje TRMS napetosti (min, maks, povpr.) Merjenje TRMS toka (min, maks, povpr.) Tok v nevtralnem vodniku Faktor moči in cosϕ Merjenje moči (W, VA, VAr) Merjenje energije Analiza harmonskih komponent in THD Merjenje frekvence Merjenje flikerjev Registracija napetostnih dogodkov (znižanja, porasti, izpadi) Nesimetrija Analiza po EN DRUGE MERITVE Osciloskop Prikaz faznega diagrama Meritve harmonikov POSEBNA ORODJA Meritve tranzientov Snemanje valovanj Meritve zagonskih tokov DRUGE FUNKCIJE Analiza medharmonskih komponent Signaliziranje Meritve temperature Z opcijskim senzorjem Z opcijskim senzorjem PROGRAMSKA OPREMA Programska oprema PowerView3 (brezplačno) KOMUNIKACIJSKA MicroSD spominska kartica VRATA RS232 samo GPS sprejemnik samo GPS sprejemnik USB Ethernet GPS časovna sinhronizacija Upravljanje inštrumentov na daljavo (3G / WiFi) Opcijsko Opcijsko Merilni instrumenti in testerji Stran 13

14 Visokonapetostna varnost in kvaliteta v industrijskih sistemih, sistemih za proizvodnjo električne energije ter distribucijskih sistemih Ekvipotencialna povezava, analiza izolacije, stopnica / stik, impedanca okvarne zanke... Visokonapetostna diagnostika izolacije Splošno Testiranje ekvipotencialne povezave in povezljivosti z MicroOhm inštrumentom za kar največjo natančnost in zanesljivost meritve; Visokonapetostna analiza izolacije z visoko odpornostjo na elektromagnetne motnje z uporabo oklopljenih merilnih vezi; Napetostni lijak med simulacijo napak v primeru napake na ozemljitvi ali udara strele okoli merjenega objekta; Analiza s stopničasto in stično napetostjo Merjenje zemeljske / talne upornosti in upornosti prsti s Step / Contact sistemom; Testiranje impedance (pod napetostjo) in okvarnega toka za zagotovitev delovanja avtomatskega odklopa pri transformatorjih in generatorjih. Izdelava poročil s HVLink PRO ali MESM PC programsko opremo. Prednosti Testiranje ekvipotencialne povezave s 4 vezmi, z MicroOhm metrom z 2 A, 10 A ali 100 A baterijsko napajanim generatorjem z merilnimi rezultati do 1 nω; Visokonapetostna analiza izolacije z napetostmi do 10 kv (meritev s tremi oklopljenimi vezmi); Testiranje izolacijske upornosti s stopničasto napetostjo in izračun PI, DAR in DD faktorjev; Grafična predstavitev rezultatov R(t); Najmanjši Step / Contact sistem z brezžično sinhroniziranimi voltmetri vse v eni rešitvi, z močnim generatorjem (do 55 A) za odpravo zemeljskega šumnega toka tudi med obratovanjem z zmanjšano močjo. Njegova uporaba je zelo varna (napetost 50 V), kar je velika pomena pri testiranju na javnih mestih; Testiranje impedance s 4 vodniki s tokom do 290 A, vgrajenimi karakteristikami varovalk, samodejno izračunan Isc max, Isc standard in izračun kratkostičnih tokov za temperaturno obremenjen transformator (Hot faktor). Aplikacije Ekvipotencialna povezanost in povezljivost večjih prevodnikov; Testiranje samodejnega odklopa v primeru napake na napajalnem transformatorju; Testiranje karakteristik varovalk s 4-vodno metodo (s tokom 300 A). Ugotavljanje izolacijske karakteristike med polnjenjem in praznjenjem ter vpliv temperature, umazanije in mehanskih ter električnih stresov; Testiranje kapacitivnih bremen, dolgih kablov in transformatorjev; Testiranje izolacije na ločenih sistemih bencinskih postaj, vodov, ozemljil in pokrovov rezervoarjev; Periodično testiranje prenapetostne in pretokovne zaščite; Testiranje ozemljitvenih sistemov, merjenje upornosti prsti, strelovodne zaščite generatorjev, industrijskih napajalnih sistemov, napajalnih postaj; Analiza antenskih stolpov, stebrov elektrodistribucijskega sistema itd. Stran 14 Aplikacijski katalog 2016

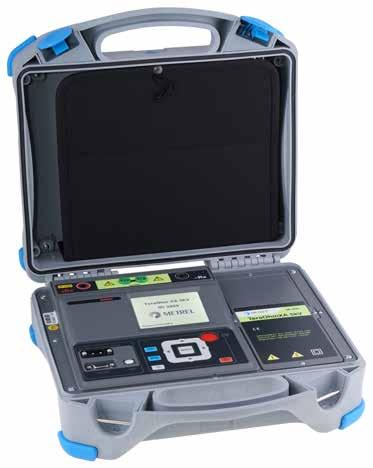

15 Izbirna tabela lastnosti Opis MI 3252 MicroOhm 100A MI 3250 MicroOhm 10A MI 3210 TeraOhmXA 10 kv MI 3205 TeraOhmXA 5 kv MI 3201 TeraOhm 5 kv Plus MI 3202 GigaOhm 5 kv MI 3290 Earth Analyzer NOVO MI 3295 A 1143 Step Contact Voltage Euro Z 290 A OZEMLJITVENA VEZ Testni tok 100 A 10 A 200 ma Ločljivost 1 nω 0.1 µω 10 mω Trenuten / trajajoč način delovanja Induktiven način delovanja ANALIZA IZOLACIJE Bližnjice za uporabniške teste Območje testne napetosti 50 VDC 10 kvdc 50 VDC 5 kvdc 250 VDC 5 kvdc 250 VDC 5 kvdc Razpon meritve izolacijske upornosti 20 TΩ 15 TΩ 10 TΩ 1 TΩ Izračun DD, DAR, PI, R(t) Test z napetostno rampo Test z napetostno stopnico Analogni prikaz Meritev uhajavnega toka Samodejna izpraznitev OZEMLJITVENI Testni tok do 55 A SISTEMI Avtonomno merjenje napetostne stopnice Stopnična in stična napetost Meritev zemeljske upornosti z / / / / 2-/3-/4-vodno metodo Specifična zemeljska upornost po / / Wenner/Schlumbergerju Večfrekvenčna metoda Visokofrekvenčna metoda Selektivna 1/4-kleščna metoda / Dvokleščna metoda brez klinov Impedanca Visoko natančna meritev z ločljivostjo 1 mω okvarne in Meritev s testnim tokom 290 A kratkostične Izračun Ipsc / Ipfc za tokove do 400 ka zanke NAPETOST TRMS, frekvenca 3-fazni sistem 440 V Napetost DC 600 V OSTALE FUNKCIJE Izločanje motilnih tokov do 4 ma Filtracija šumov 3-/4-vodna povezava / / / / / / / / / Vrednotenje DOBER/SLAB Temperaturna kompenzacija Dvojno napajanje Pb NiMH Pb/ Li-Ion Li-Ion NiMH NiMH Li-Ion PROGRAMSKA OPREMA Programski paket KOMUNIKACIJSKA RS232 /USB /BT // // // // // // // / / VRATA Merilni instrumenti in testerji Stran 15

16 Telekomunikacije in kvaliteta lokalnih omrežij LAN, UTP, ScTP, FTP, NEXT, ACR, dolžina, osciloskop, TDR, TDNEXT... Splošno AUTO SEQUENCE samodejno testiranje LAN omrežij do CAT 6 (razred E) z obsežno podatkovno v skladu s standardi EN 50173, TIA/EIA 658B, ISO/ IEC 11801; Orodje za iskanje napak s funkcionalnostjo posamičnih testov, z od remote enote neodvisnim vklopom za iskanje težav z konektorji / vtičnicami; Izdelava poročil s LANLink PRO PC programsko opremo. Aplikacije Testiranje telekomunikacijskih kablov, LAN UTP, ScTP ipd. Prednosti Analiza LAN omrežij Povezljivost z UTP, STP in ScTP kabli je nadalje podprta s popolnim naborom adapterjev za priključitvi Channel in Permanent Link; Popoln nabor testnih funkcij v kombinaciji z enostavnim uporabniškim vmesnikom zaradi česar je Multi LAN 350 primeren za podjetja in podizvajalce, ki postavljajo LAN omrežja, ter IT administratorje (za iskanje napak v omrežju); Natančno določevanje razdalje do mesta napake v kablu s funkcijami TDR in TdNEXT; Tabelarična ali grafična predstavitev merilnih rezultatov; Set MI 2016 PS je sestavljen iz dveh Multi LAN 350 inštrumentov, ki omogočajo hitro izvedbo meritev in dvojni spominski prostor za shranjevanje rezultatov meritev. Stran 16 Aplikacijski katalog 2016

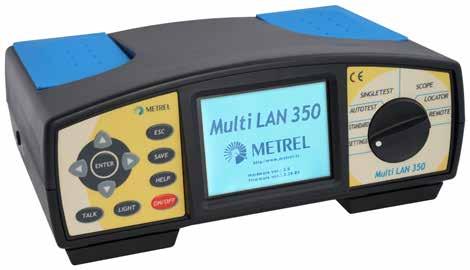

17 Izbirna tabela Lastnosti Opis MI 2016 Multi LAN 350 MI 2014 Cable Scanner RAZRED TIA/EIA 568B Cat 3, Cat 5, Cat 5e, Cat 6 MERITVE Preverjanje pravilnosti povezav paric NEXT / Remote NEXT / PSNEXT / Remote PSNEXT / ELFEXT / PSELFEXT / Povratno slabljenje / Remote povratno slabljenje / ACR / Remote ACR / PSACR / Remote PSACR / Dolžina Zakasnitev razširjanja Razlika v zakasnitvah signalov Impedanca DC upornost Slabljenje OSCILOSKOP TDR TDnext OSTALO Frekvenčno območje MHz Koaksialni kabel Možnost sledenja kablu Prenos govora preko merjene povezave Identifikator kablov RJ 45-izhod BNC-izhod PROGRAMSKA OPREMA LANLink KOMUNIKACIJSKA VRATA RS232/USB Merilni instrumenti in testerji Stran 17

18 Kakovost delovnega okolja Zvok, hitrost zraka, relativna vlažnost, intenzivnost osvetlitve, temperatura... Splošno Preverjanje okoljskih parametrov v objektih, na delovnih in javnih mestih, njihov zajem in analiza; Namenjeni inšpektorjem kvalitete zraka, konstruktorjem ventilacijskih in ogrevalnih sistemov, upraviteljem zgradb, industrijskim higienikom in vodjem laboratorijev za potrebe merjenja in analize temperature (zračne, črnega globus termometra in stična), hitrosti zraka, relativne vlažnosti, intenzivnosti osvetlitve, svetilnosti in glasnosti ter hrupa; SensorLink PRO in SoundLink PRO programska oprema za prenos podatkov z inštrumentov na računalnik ter popolno analizo le-teh in izdelavo testnih poročil. Aplikacije Merjenje parametrov kakovosti delovnega okolja, delovanja ventilacijskih in hladilnih sistemov ter osvetlitve. Kakovost delovnega okolja Prednosti Skladnost s vsemi pomembnejšimi mednarodnimi standardi, kot so EN ISO 7726, ISO 7730, ISO 7243 za kakovost delovnega okolja, DIN 5032 (deli 1-7) za osvetljenost in svetilnost, EN za HVAC, IEC in IEC razred 1 ter 2 za zvok; Možnost meritve rosišča, masnega pretoka, predvidljive srednje vrednosti (PMV), indeksa za sprejemljivo toplotno okolje (PPD), temperature vlažnega globus termometra (WBGT), kontrasta svetilnosti ter realnočasovne analize zvoka 1 in 1/3 oktave; Meritve zračne temperature, hitrosti zraka in relativne vlažnosti vse z eno mikroklimatsko sondo. Stran 18 Aplikacijski katalog 2016

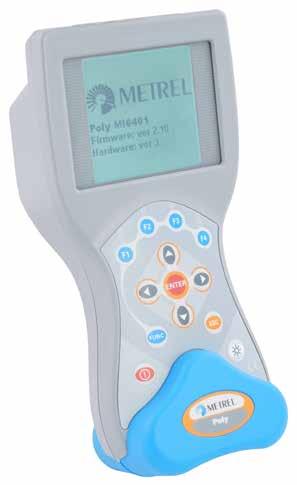

19 Izbirna tabela Lastnosti Opis MI 6201PR MI 6201EU MI 6201ST Multinorm MI 6301PR FonS MI 6301EU MI 6401EU Poly MI 6401ST CERTIFIKATI ISO kalibracijski cetrifikat za popoln sistem Kalibracijski certifikat ZVOK Raven hrupa, razred 1 (IEC 1672) Raven hrupa, razred 2 (IEC 1672 Analiza v realnem času, 1/1 oktave Analiza v realnem času, 1/3 oktave MERITVE Hitrost pretoka zraka Pretok zraka Relativna vlažnost Temperatura rosišča Temperatura zraka Temperaturna razlika Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Temperatura s K-termočlenom Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Osvetljenost Svetilnost Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Kontrast Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Sevalna temperatura globus termometra Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Koncentracija CO Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Koncentracija CO 2 Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko TESTNE SONDE A 1091 Mikroklimatska sonda A 1127 Sonda za vlažnost in temperaturo Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko A 1092 Sonda za osvetljenost, tip B A 1132 Sonda za svetilnost Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko A 1128 Sonda s termočlenom, tip K Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko A 1146 Sonda za hrup, razred 1 A 1151 Sonda za hrup, razred 2 A 1131 Črn globus-termometer Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Sonda za CO 2, A 1180 Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko Sonda za CO, A 1181 Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko PROGRAMSKA OPREMA A 1143 SensorLink PRO A 1167 SoundLink LITE A 1162 SoundLink PRO Opcijsko Opcijsko Opcijsko Opcijsko Opcijsko KOMUNIKACIJSKA RS232/USB VRATA Merilni instrumenti in testerji Stran 19

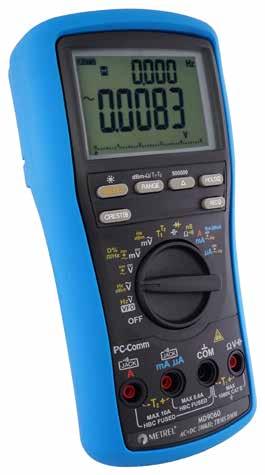

20 Digitalni multimetri, tokovne klešče, enostavni preizkuševalniki Digitalni multimetri TRMS AC, DC napetost / tok, kapacitivnost, upornost, testiranje diod... Splošno PC Link programska oprema za prenos podatkov na računalnik; Opozorilo pred napačno priključitvijo merilnih vezi; Merjenje temperature T1, T2 in T1+T2 v stopinjah Celzija ter Fahrenheita; MAX/MIN/HOLD načini delovanja za prikaz maksimalne, minimalne in trenutne izmerjene vrednosti; Zaznava električnega polja s kontaktno in brezkontaktno sondo; Induktivne ščipalke za IP-RPM funkcijo; 4 selektivni nivoji proženja za IRPM, IG-RPM, meritve kota zapiranja, % obratovalnega cikla in ms funkcije; Izbor števila cilindrov (1, 2, 3, 4, 5, 6, 8, 10, 12) za funkcije meritev kota zapiranja in IGRPM; Selektiven sprožilec (+ ali -) za funkcije meritve ms in kota zapiranja. Prednosti Relativna ničla funkcija za primerjavo dveh signalov ali izločitev šuma; 100 khz napetostna pasovna širina; Velik, dvovrstični LCD zaslon s 500 tisoč točkami; Samodejna zaznava AC, DC napetosti in upornosti; Merjenje frekvenc do 1 MHz. Aplikacije Visok, srednji in nizki nivo merjenja v industriji; Visok, srednji in nizki nivo iskanja napak; Iskanje napak na področjih ogrevanja, prezračevanja in klimatizacije; Zahtevne meritve v laboratorijih; Vsakodnevna uporaba pri popravilih in vzdrževanju; Merjenje v oteženih pogojih; Servisiranje na terenu; Avtomobilska industrija; Hobi program; Delo v majhnih prostorih; Splošna uporaba. Stran 20 Aplikacijski katalog 2016

21 Izbirna tabela Lastnosti Opis MD 9070 NOVO MD 9060 MD 9050 MD 9040 MD 9035 MD 9030 MD 9020 MD 9016 MD 9010 MERILNA METODA Tok AC MERITVE Napetost 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 8 A 0.1 ua 2 ma Frekvenca 1 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 1 mv 600 V Frekvenca digitalnih signalov Napetost s 100 khz pasovne širine 100 khz Voltage bandvith DC MERITVE Tok 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 10 A 0.1 ua 8 A 0.1 ua 2 ma Napetost 1 mv V 0.1 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 0.01 mv V 1 mv 600 V AVTOMOBILSKE IP-RPM (Induktiven zajem) MERITVE IG-RPM (kontaktni signal) Nivo izhodiščne napetosti Hz (ACV, DCV) Induktivne ščipalke za IP-RPM funkcijo Meritev kota zapiranja Izbor števila cilindrov (1...12) % - Funkcija delovnega cikla Vbrizg goriva ms detektor OSTALE MERITVE Upornost Zvočni signal pri preizkušanju povezav Kapacitivnost Preizkušanje diod Meritev temperature T1 / T1 in T2 / / / / / / Neprekinjenost ozemljila Meritev izolacijske upornosti Izolacijska upornost primerjava PI / DAR Zaznavanje napetosti in elektromagnetnega polja brez dotika (EF) Prevodnost Meritev frekvence OSTALE FUNKCIJE Autocheck (VAC-DC; Ω) / (VAC-DC; AAC) Zadržanje prikaza na prikazovalniku Pomnenje maks. vrednosti Snemanje (MAX / MIN / AVG) Avtomatsko izbiranje območja Relativna ničla Analogni prikaz Opozorilo pred napačno priključitvijo vezi Štetje do / / / TEHNIČNI PODATKI Osvetljeno ozadje prikazovalnika IP zaščita KOMUNIKACIJA S PC PC Link PRENAPETOSTNA CAT IV / 1000 V KATEGORIJA CAT IV / 600 V CAT IV / 300 V CAT III / 1000 V CAT III / 600 V CAT III / 300 V CAT II / 600 V CAT II / 1000 V Merilni instrumenti in testerji Stran 21

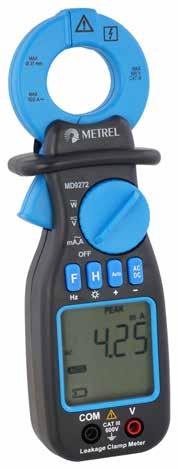

22 Tokovne klešče / enostavni preizkuševalniki TRMS AC, DC tok, uhajavni tok, upornost, testiranje diod... Splošno Aplikacije Lastnosti Opis Digitalni multimetri, tokovne klešče, enostavni preizkuševalniki PC Link programska oprema za prenos podatkov na računalnik; Različne velikosti čeljusti za različne aplikacije; Oklopljene čeljusti za delo v okoljih z veliko motnjami; MAX/MIN/HOLD načini delovanja za prikaz maksimalne, minimalne in trenutne izmerjene vrednosti; Funkcija beleženja kwh. Prednosti Pametna analiza izgub s pomočjo kompleksnih algoritmov za zaznavo izgub toka in iskanje možnih razlogov za to; Natančnost meritev AC tokov z natančnostjo 0,8 % in osnovno ločljivostjo 0,01 ma ter napetosti z natančnostjo 0,5 % in osnovno ločljivostjo 0,1 V; Lo-Z AutoCheck način delovanja (ob nastopu rampe) zagotavlja nizko začetno impedanco, za odpravo blodečih napetosti; Meritve AC in DC tokov do 2000 A; Meritve zagonskih tokov z 30 ms MAX vršnim načinom delovanja. Meritve bremenskega in uhajavnega toka; Testiranje FID naprav; Testiranje UPS sistemov; Meritve na sončnih in vetrnih elektrarnah; Meritve velikih tokov; Testiranje baterijskih sistemov; Visoki nivo merjenja v industriji; Vzdrževanje električnih sistemov; Procesni inženiring; Delo v majhnih prostorih; Splošna uporaba. MERILNA METODA AC MERITVE DC MERITVE MERITVE MOČI OSTALE MERITVE OSTALE FUNKCIJE TEHNIČNI PODATKI KOMUNIKACIJA Z PC PRENAPETOSTNA KATEGORIJA TRMS Tok Napetost Frekvenca Tok Napetost Meritev delovne moči Meritev jalove moči Meritev navidezne moči Meritev faktorja moči Meritev vršnega faktorja Snemanje kwh Prikaz najvišje vršne vrednosti Meritev 3-fazne moči Upornost Zvočni signal pri preiz. povezav Kapacitivnost Preizkušanje diod Meritev temperature Zaznava el. polja brez dotika Določevanje faze Meritev harmonskih komponent THD Meritev zagonskih tokov VDF Lo-Z (nizka vhodna impedanca) Meritev uhajavnega toka Autocheck V - Ω Zadržanje prikaza (Data hold) Pomnenje maks. vrednosti Snemanje (MAX / MIN / AVG) Najvišja vrednost Avtomatsko izbiranje območja Relativna ničla Zaščita pred tok. napetost. konicami Štetje do Osvetljeno ozadje prikazovalnika Svetilka IP (40) zaščita Odprtje čeljusti klešč PC Link CAT IV / 1000 V CAT IV / 600 V CAT IV / 300 V CAT III / 1000 V CAT III / 600 V Stran 22 Aplikacijski katalog 2016

23 Izbirna tabela MD 9272 MD 9250 MD 9240 MD 9235 MD 9231 NOVO MD 9226 NOVO MD 9225 MD 9222 NOVO MD 9221 NOVO MD 9210 Lastnosti Opis MD 1160-LCD MD 1060-LED 10 ua 100 A 0.1 A 2000 A 10 ma 1000 A 10 ma 600 A 10 ma 1000 A 10 ma A 0.1 A 400 A 10 ma 1000 A 10 ma A 10 ma 600 A 0.01 V 600 V 1 mv V 0.1 V 600 V 0.1 V 600 V 0.1 V 1000 V 0.1 V V 1 mv 600 V 0.1 V 1000 V 0.1 V V 1 mv 600 V 0.1 A 2000 A 10 ma 1000 A 10 ma A 0.1 A 400 A 0.1 ua uA 1 mv V 0.1 V 600 V 0.1 V 600 V 0.1 V 1000 V 0.1 V V 0.1 mv 600 V 0.1 V V 0.1 V V 0.1 mv 600 V * * * / mm 55 mm 45 mm 26 mm 51 mm 35 mm 26 mm 51 mm 30 mm 26 mm * Samo, Auto V-A Merilni instrumenti in testerji AC MERITVE Napetost 12 V 690 V 12 V 690 V Frekvenca 16 Hz 400 Hz 16 Hz 400 Hz DC MERITVE Razpon napetosti 12 V 690 V 12 V 690 V OSTALE MERITVE TRMS Zvočni signal pri preizkušanju povezav Testiranje zveznosti kω kω Meritev ene faze Meritev fazne rotacije Maks. testni tok < 3,5 690 V < 3,5 690 V Samodejni izbor merilnega območja Reakcijski čas < 0,1 s < 0,1 s OSTALE FUNKCIJE Samodejna prepoznava AC/DC TEHNIČNI PODATKI PRENAPETOSTNA KATEGORIJA Lastnosti Opis MD 116 MD 106 AC MERITVE Napetost 12 V 1000 V 90 V 1000 V Frekvenca Hz Hz OSTALE FUNKCIJE Vizualno opozorilo Akustično opozorilo Vibriranje TEHNIČNI PODATKI Samodejen VKLOP/IZKLOP Vgrajena LED svetilka Prikazovalnik LCD in LED samo LED IP zaščita Delovna temperatura C < 85% C < 85% relativna vlažnost relativna vlažnost Dimenzije 240 x 65 x 19 mm 240 x 65 x 19 mm Teža 180 g 170 g CAT IV / 600 V CAT III / 1000 V IP zaščita Prenapetostna kategorija CAT IV / 1000 V CAT IV / 1000 V Stran 23

24 METREL d.d. Merilna in regulacijska oprema Ljubljanska 77, 1354 Horjul, Slovenija T: (0) , F: (0) E: I: Opomba! Fotografija v katalogu lahko odstopa od naro~niškega seta v ~asu dobave. Pridržujemo si pravico do tehni~nih sprememb brez predhodne objave. Application and Technical Guideline_SLO_2016_Marec
