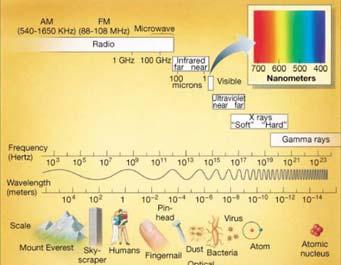

1 Sissejuhatus optilisse spektroskoopiasse Prof. Jüri Krustok 1 Elektromagnetlainete skaala 2 Üldised spektroskoopilised meetodid, mis kasutavad elektromagnetlaineid Meetod Kasutatav lainepikkuste vahemik Kasutatav lainearvude vahemik, cm -1 Kvantülemineku tüüp Gammakiirgus Å _ Tuumad X-ray neeldumine, kiirgus, fluorestsentss ja difraktsioon Å _ Sisemised elektronid Vaakum- ultraviolett neeldumine nm 1x10 6 to 5x10 4 Välimised elektronid Ultraviolett ja nähtav neeldumine, kiirgus, fluorestsentss nm 5x10 4 to 1.3x10 4 Välimised elektronid Infrapunana neeldumine ja Raman spektroskoopia μm 1.3x10 4 to 3.3x10 1 Molekulide võnkumine Mikrolaineline neeldmine mm Molekulide pöörlemine ESR 3 cm 0.33 Elektronide spin magnetväljas NMR m 1.7x10-2 to 1x10 3 Tuumade spin magnetväljas 3 1

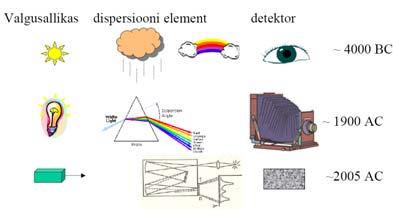

Eksperimentaalsed tehnikad Neeldumis-ja peegeldusspektroskoopia Valgus(ergastus)allikad Valgust murdvad optilised elemendid Detektorid Ei lasku eriti sügavale kiirguse ja neeldumise teooriatesse!

2 Eksperimentaalsed tehnikad Neeldumis-ja peegeldusspektroskoopia Valgus(ergastus)allikad Valgust murdvad optilised elemendid Detektorid Ei lasku eriti sügavale kiirguse ja neeldumise teooriatesse! 4 Ajalugu 5 Ajalugu Vanad kreeklased prisma-eukleidesgeomeetriline optika Newton 1660 valge valgus koosneb vikerkaare värvidest Fraunhofer spektroskoop päikese valguse uurimiseks-tumedad jooned Kirchhof ja Bunsen 1859 elementide neeldumisjooned 6 2

Ajalugu Ångström 1868 suur hulk jooni päikesespektris-1 Å=10-10 m Elavhõbedalamp Arons 1892 Michelson 1894, Fabry-Perot interferomeeter Zeeman

3 Ajalugu Ångström 1868 suur hulk jooni päikesespektris-1 Å=10-10 m Elavhõbedalamp Arons 1892 Michelson 1894, Fabry-Perot interferomeeter Zeeman 1896 magnetväli, Stark elektriväli Fotoelektronkordisti 1930 Laser Valguse neeldumine E 1 hν = ΔE= E 1 -E o E o 8 Spektrofotomeeter 9 3

4 Neeldumisspektroskoopia 10 Neeldumine Üldiselt selline sõltuvus! 11 Peegeldusspektroskoopia 12 4

5 Peegeldusspektrite näited 13 Seadmed 14 Valgusallikad Lambid hõõglambid -gaaslahenduslambid Laserid Sünkrotronkiirgus Laser vabadel elektronidel Plasmalaserid Kõrgemate harmoonikute genereerimine 15 5

6 Musta keha kiirgus 16 Gaaslahenduslambid 17 Ksenoonlamp 18 6

7 Deuteeriumlamp 19 Laserid Monokromaatsed Koherentsed Suunatud (θ=1.22λ/d) Intensiivsed Pulss valgusallikas (fs) Fikseeritud lainepikkus või piiratud tüürimisvõimalus 20 Lühemalainelised valgusallikad Sünkrotronkiirgus Plasmalaserid -4 TW (1.3 µm) fokuseeritakse Zn märklauale Nesarnane Zn 21.2 nm Laser vabadel elektronidel (HAMBURG, DESY) VUV XUV Kõrgemate harmoonikute genereerimine mittelineaarsete protsesside tulemusena väärisgaasides 21 7

8 Kasutatavad valgusallikad 22 Kasutatavad detektorid 23 Kasutatavad materjalid 24 8

joonte arv Nurkdispersioon dβ/dλ=m/(d cosβ) (rad/nm) Lineaardispersioon dx/dλ=mf/(d

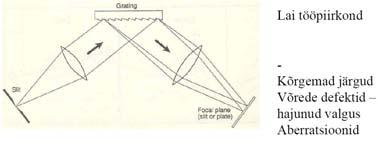

9 Dispersioonelemendid monokromatiseerida valgust pidevspektriga valgusallikast analüüsida objekti kiirgust mλ=d(sinα+sinβ) m difraktsioonijärk R=λ/ λ=nm N valgustatud joonte arv Nurkdispersioon dβ/dλ=m/(d cosβ) (rad/nm) Lineaardispersioon dx/dλ=mf/(d cosβ) (mm/nm) 25 Prismainstrumendid 26 Võredega instrumendid Tüüpilised võred: joont/mm 27 9

Võremonokromaatorite tüübid 28 Monokromaatori pilud Pilu laius on sageli muudetav laiades piirides: 0.01 2 mm Monokromaatori pilu laius määrab, milline lainepikkuste vahemik detektorini jõuab.

10 Võremonokromaatorite tüübid 28 Monokromaatori pilud Pilu laius on sageli muudetav laiades piirides: mm Monokromaatori pilu laius määrab, milline lainepikkuste vahemik detektorini jõuab. Tüüpiline lainepikkuste vahemik UV-VIS monokromaatorites on 20nm -0.5 nm - pilu kitsamaks -> suureneb lahutusvõime (HEA). - väheneb intensiivsus (HALB). 29 Monokromaatorite olulised parameetrid 30 10

11 Fookuskauguste sobitamine f-väärtus liiga väike Osa valgust ei lange võrele efektiivsus langeb f-väärtus liiga suur Ainult osa võrest valgustatud Spektraallahutus langeb Fokusseeriva süsteemi ja spektromeetri f-väärtused peavad kokku langema 31 Detektorid valgustundlik emulsioon fotoplaadid, jt Fotoelektrilised detektorid üksikute footonite lugemine Fotoelektronkordistid Fotodioodid CCD kaamerad Pooljuhtdetektorid fotojuhtivusel (PbS) Bolomeetrilisel efektil (infrapunane) 32 Fotoelektronkordisti (FEK) 33 11

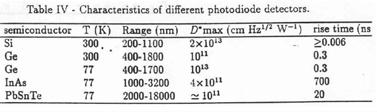

12 Mikrokanalplaadi tüüpi FEK 34 Fotoelektronkordistite katoodid 35 Fotodioodid 36 12

13 Püroelektriline detektor Püroelektriline materjal (keraamika, liitium tantalaat) polariseerub elektriväljas. Polarisatsiooniaste sõltub temperatuurist, temperatuur sõltub aga keraamikale langenud valguse võimsusest 37 CCD kaamerad Tundlik element- RÄNI (Si), sealt ka tundlikkuse spektraalkõver 38 Aatomspektroskoopia Näited: süsinik hapnik lämmastik 39 13

14 Aatomspektrite kujunemine 40 Atomic Absorption Spectroscopy (AAS) Leegiga AAS: lihtsaim atomiseerimise võimalus Kasutatakse väga laialdaselt elementanalüüsis 41 Leekide temperatuurid 42 14

mõõtmiseks Skaneeritakse nii ergastavat kui ka

15 Spektromeetrite konstruktsioonid Ühe kiirega variant Kahe kiirega variant 43 Spektromeeter fluorestsentsi mõõtmiseks Skaneeritakse nii ergastavat kui ka kiirguse poolt 44 Tüüpilised kiirgus- ja ergastusspektrid 45 15

fotodioodmaatriks või CCD 46 UV-VIS spektromeetri

16 Maatriksdetektoriga spektromeetrid Väline valguskaabliga proovisond Mitmekanaline fotodioodmaatriks või CCD 46 UV-VIS spektromeetri näide Hitachi UV-VIS spektromeeter- 2 kiirega!! 47 UV-VIS spektromeeter 48 16
