1 Kalinkovo 146 Slovenská republika Tel.: /2 / Fax: /2 / REGULAÈNÉ KLAPKY IMOS-RK IMOS-RKT TECHNICKÉ PODMIENKY IMOS - RK IMOS - RKT TPI 16-05

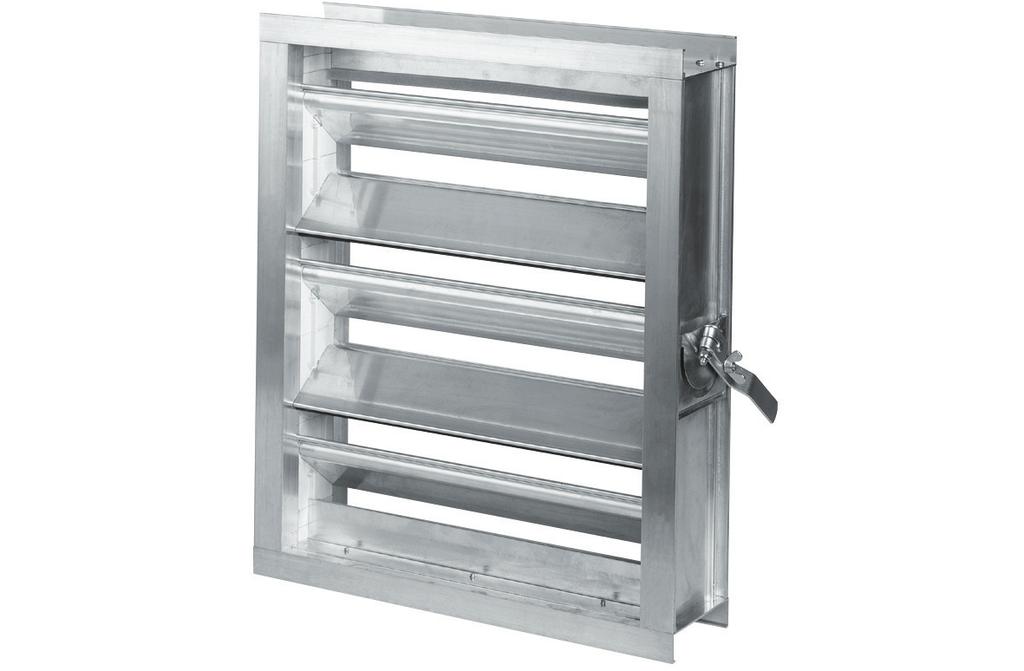

2 Technické podmienky urèujú ve¾kosti, vlastnosti, rozsah použitia a vyhotovenie regulaèných klapiek vyrábaných vo firme IMOS - ASEK, spol. s r.o.. Platia pre projektovanie, objednávanie, výrobu, preberanie, dodávku a použitie týchto výrobkov od I. VŠEOBECNE Regulaèné klapky IMOS - RK a IMOS - RKT sú urèené pre plynulú reguláciu objemového prietoku vzduchu. Klapka tesná IMOS - RKT je urèená okrem regulácie aj pre tesné uzavretie prietoku vzduchu, ale nie je vyhotovená ako plynotesná. Klapky sa používajú vo vzduchovodoch, klimatizaèných jednotkách a v zmiešavacích komorách klimatizaèných zariadení. Klapky IMOS - RK a IMOS - RKT sú riešené tak, aby mohli pracova v rozmedzí teplôt - 20 až 100 C a pri rozdiele tlaku až do 4000 Pa a relatívnej vlhkosti 80 %. Rýchlos prúdenia max. 20 m.s -1. Konštrukcia klapiek IMOS -RK a IMOS - RKT umožòuje ich umiestnenie do otvoru v stene alebo do potrubia. Klapku v potrubí je možné pripoji k prírubám šírky 20 mm (P20) a šírky 30 mm (P30). Konštrukèné vyhotovenia Regulaèné klapky IMOS-RK a IMOS-RKT pozostávajú zo štvorhranného rámu vyhotoveného z vodorovných 1 a zvislých 2 obvodových profilov, medzi ktorými sú umiestnené profilové lamely 4. Profilové lamely 4 v klapkách IMOS-RK a IMOS-RKT so šírkou menšou alebo rovnou 1000 mm vytvárajú jedno pole. V klapkách so šírkou väèšou ako 1000 mm je umiestnený v ráme stredný zvislý profil 3, ktorý rozde¾uje profilové lamely 4 na dve polia. Profilové lamely 4 sa nastavujú protibežne prevodom ozubenými kolesami. Profilové lamely 4 v klapkách IMOS-RK sú bez tesnenia. Profilové lamely 4 v klapkách IMOS-RKT sú vzájomne utesnené zapusteným gumovým tesnením. Na koncoch sú klapky vybavené tesniacimi plechmi 7 opatrenými samolepiacim tesnením. Profilové lamely 4 sú vložené do vedení 5 a 6. Prestavovací a aretaèný mechanizmus 8 zabezpeèí nastavenie a upevnenie profilových lamiel 4 vo zvolenej polohe na klapke, ktorá je ovládaná ruène. Obr. 1 Hlavné èasti IMOS-RK axb-r a IMOS-RKT axb-r ak a>1000, b TPI 16-05

3 Prestavovací a aretaèný mechanizmus pod¾a obr. 4 sa používa len pre klapky IMOS-RK a pre klapky IMOS -RKT ak b 900, a umožòuje nastavovanie profilových lamiel klapky. Na èap 3, ktorý je vložený do profilovej lamely je zverným spojom 8, 9, 1, pripojená prestavovacia páka 5. Skrutka 7 a krídlová matica 6 sú èastí pre aretáciu nastavenej polohy profilových lamiel. Smer otvárania a zatvárania klapky je vyznaèený nálepkami na boènom profile 2, v ktorom je vedený i držiak klapky 4. Obr. 2 Prestavovací a aretaèný mechanizmus pre IMOS-RK axb-r a IMOS-RKT axb-r ak b 900 Prestavovací mechanizmus pod¾a obr. 5 sa používa len pre klapky IMOS-RKT, ktoré majú menovitý rozmer b>900. Dodáva sa v dvoch vyhotoveniach a montuje sa ved¾a boèného profilu 1. Obr. 5a znázoròuje vyhotovenie mechanizmu, ktorým sa dopåòa prestavovací a aretaèný mechanizmus pod¾a obr. 4. Boèným profilom 1 prechádzajú dva èapy, 4 a 2. Po namontovaní prestavovacieho a aretaèného mechanizmu sa na èap 2 a dva èapy 4 nasadí páka 3 a dve páky 10. Páka 3 sa upevnení zverným spojom 7, 8, 9 a páky 10 poistným krúžkom 11.Páky 10 a 3 sú spojené spojovacou tyèou 5, ktorej èapy sú poistené poistným krúžkom 6. Obr. 5b znázoròuje vyhotovenie prestavovacieho mechanizmu pre klapky s èapom na ovládanie servomotorom. Boèným profilom 1 prechádzajú tri èapy 4, z ktorých stredný slúži na pripojenie servomotora. Na èapoch 4 sú nasadené tri páky 10 a sú upevnené poistným krúžkom 11. Páky 10 sú spojené spojovacou tyèou 5 a jej èapy sú poistené poistným krúžkom 6. Obr. 3 Prestavovací mechanizmus pre a - IMOS-RKT axb-r ak b > 900 b - IMOS-RKT axb-s ak b > TPI 16-05

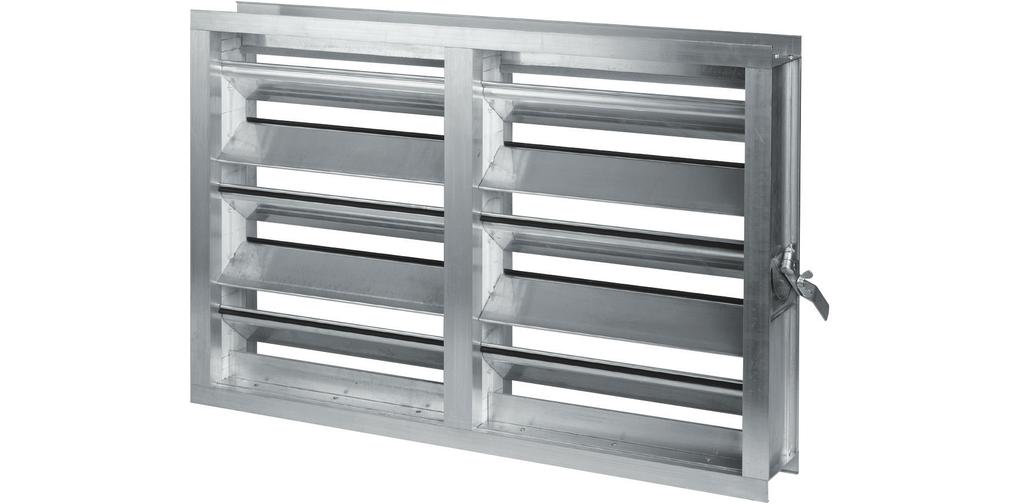

4 Vyhotovenie regulaèných klapiek Pod¾a spôsobu tesnosti uzatvoreného priestoru a spôsobu ovládania klapky sa dodávajú na trh nasledujúce vyhotovenia klapiek: Regulaèná klapka IMOS-RK. Hlavné èasti klapky pozostávajúce z rámu klapky a profilových lamiel sú vyhotovené z hliníkových profilov, ktoré sú bez povrchovej úpravy. Prvky, ktoré slúžia na upevnenie, uloženie a otáèanie profilových lamiel sú vyhotovené z plastických hmôt. Pomocné konštrukèné prvky sú vyhotovené z hliníkového plechu. V základnom vyhotovení sa IMOS-RK dodáva s rámom bez otvorov v rohoch slúžiacich na pripojenie k potrubiu. Regulaèná klapka tesná IMOS-RKT. Hlavné èasti klapky pozostávajúce z rámu klapky a profilových lamiel sú vyhotovené z hliníkových profilov, ktoré sú bez povrchovej úpravy. Prvky, ktoré slúžia na upevnenie, uloženie a otáèanie profilových lamiel sú vyhotovené z plastických hmôt. Tesnenia profilových lamiel sú zo špeciálnej gumovej zmesi. Pomocné konštrukèné prvky sú vyhotovené z hliníkového plechu. V základnom vyhotovení sa IMOS-RKT dodáva s rámom bez otvorov v rohoch slúžiacich na pripojenie k potrubiu. Ovládanie ruèné - R. Prvky slúžiace na ovládanie klapky sú vyhotovené z nelegovaných konštrukèných ocelí na povrchu upravených zinkovaním. Spojovací materiál je povrchovo antikorózne upravený alebo hliníkový. Pre klapku IMOS-RKT je ruèné ovládanie znázornené ak rozmer a 1000 na obr. è.4 a ak a>1000 na obr. è.5. Pre klapku IMOS-RK vyhotovenie s ruèným ovládaním je znázornené na obr. è.4. Výškové umiestnenie ovládania pre oba typy je cca vo výške b/2. Ovládanie pre servomotor - S pozostáva zo štvorhranného výstupného oce¾ového èapu o rozmeroch 12x12 mm, povrchovo upraveného zinkovaním. Vzh¾adom na širokú ponuku použite¾ných servomotorov od rozlièných výrobcov sa klapky dodávajú bez nich. Údaje o výrobku Na každej klapke sú vyznaèené nasledujúce údaje : a.) názov a sídlo výrobcu b.) typ klapky, vyhotovenie, rozmery II. TECHNICKÉ POŽIADAVKY Menovité rozmery a hmotnosti Menovité rozmery a, b klapky v intervale 200 až 2000 mm sú pod¾a STN èleny radu R 2O. Vyrábané rozmery a k ním príslušiace hmotnosti obsahuje tabu¾ka 1. Hmotnosti pod¾a tabu¾ky 1 sa vz ahujú na všetky vyhotovenia s toleranciou + 5 %. 3 TPI 16-05

5 * * Obr. 4 IMOS-RK axb-r a IMOS-RKT axb-r ak a 1000, b 900 * pri b> 900 b = b + 9 mm Obr. 5 IMOS-RK axb-r a IMOS-RKT axb-r ak a > 1000, b 900 * pri b> 900 b = b + 9 mm * Obr. 6 IMOS-RK axb-s a IMOS-RK axb-s ak a 1000, b 900 pri b> 900 b = b + 9 mm Obr. 7 IMOS-RK axb-s a IMOS-RKT axb-s s namontovaným servomotorom, ak a 1000, b 900 pri b> 900 b = b + 9 mm IMOS - RK IMOS - RKT Obr. 8 Ve¾kosti krútiaceho momentu pre zatváranie klapiek servomotorom 4 TPI 16-05

6 Diagram 1. Závislos prietokovej rýchlosti a tlakovej straty IMOS - RKT pri rôznom otvorení lamely klapky. Diagram 2. Porovnanie prietoku vzdušniny cez zatvorenú regulaènú klapku tesnú IMOS - RKT a regulaènú klapku netesnú IMOS-RK pod¾a STN EN 1751 v závislosti na tlakovej strate. 5 TPI 16-05

7 Tabu¾ka 1 Rozmerový rad, menovité rozmery a hmotnosti klapiek IMOS-RK a IMOS-RKT [kg] 6 TPI Vz ach pre výpoèet efektívnej plochy klapky Efektívna plocha - S ef [m 2 ]: pre a < 1000 S ef = (a x b)/ (k x 0,015 x a/1000) [m 2 ] pre 2000 < a >1000 S ef = (a x b)/ (k x 0,15 x a/1000) - (0,038 x b/1000) [m 2 ] kde k = b/78 - zaokruhlené na celé èíslo nadol

8 Urèenie parametrov klapky Príklad 1: Zadané: H¾adané: Rýchlos prúdenia v potrubí v = 6 m.s -1 Uhol nastavenia klapky α =? Tlaková strata p = 100 Pa Akustický výkon L =? db(a) V diagrame 1 nájdeme prieseèník zadaných hodnôt. Interpolovaním medzi krivkami stanovíme uhol nastavenia pre zadané hodnoty α = 25 prièom L = 84 db(a). Príklad 2: Zadané: H¾adané: Potrubie s klapkou a=1400 mm, b=1600 mm Prietok pri uzatvorenej klapke q C =? m 3.h -1 Tlaková strata p = 100 Pa Diagram 2 udáva okrem prietoku q VLBA i triedu tesností klapky vyznaèenú priamkou IMOS-RKT. Stanovíme prieseèník tlakovej straty na danej priamke a odèítame prietok q VLBA = 68,4 m 3.h -1.m -2. Prierez potrubia stanovíme zo vz ahu S = axb = 1,4x1,6 = 2,24 m 2. Potom celkový prietok klapkou bude q C = q VLBA. S = 68,4 x 2,24 = 153,2 m 3.h -1. Vysvetlívky: a - širka klapky [mm] p - rozdiel tlaku v prietokomere [Pa] b - výška klapky [mm] q C - prietok pri uzatvorenej klapke [m 3.h -1, l.s -1 ] v - rýchlos prúdenia v potrubí [m.s -1 ] q vlba - prietok cez netesnosti klapky na jednotku plochy priereze potrubia α - uhol nastavenia listov klapky [ ] [m 3.h -1.m -2, l.s.m -2 ] Objednávanie výrobku V objednávke je potrebné uvies nasledujúce údaje: Znaèenie: Regulaèná klapka netesná Regulaèná klapka tesná Šírka Výška Ovládanie ruèné Ovládanie pre servomotor Šírka potrubia príp. príruby P20 P30 RK RKT a b R S P1 P2 IMOS - XXX a x b - X - X Príklad objednávky regulaènej klapky netesnej a=450 mm, b=500 mm ovládanej ruène : IMOS - RK 450 x R - P1 Príklad objednávky regulaènej klapky tesnej a=1120 mm, b=560 mm pre ovládanenie servomotorom : IMOS - RKT 1120 x S - P2 7 TPI 16-05

9 III. KONTROLA, PREBERANIE A ZÁRUKA Kontrola úplnosti a kvality spracovania je zabezpeèená u výrobcu. Každá klapka je výrobcom funkène odskúšaná. Preberanie sa vykonáva pod¾a všeobecne platných predpisov u výrobcu. Výrobca poskytuje na klapku záruku 24 mesiacov od dátumu expedície. IV. MONTÁŽ A ÚDRŽBA Montáž klapky sa vykonáva metódami bežnými pri montáži vzduchotechnických prvkov. Skôr ako ideme namontova regulaènú klapku, je potrebné vyvàta otvory na ráme klapky, a to pod¾a ve¾kostí proti¾ahlých otvorov, na prírube potrubia. Pri montáži klapiek na plechové príruby rozmerov menších ako 750x750 sa pripojí klapka z každej strany štyrmi skrutkami M8x20 vloženými do otvorov vyhotovených pod¾a rohovníkov protipríruby. Rovnaký výsledok sa dosiahne aj použitím štyroch a štyroch s ahovacích svoriek nasadených na profil rámu šírky 25 mm. Medzi príruby je potrebné vloži mäkké tesnenia s jednou samolepiacou plochou. Pri montáži klapiek rozmerov 750x750 a väèších sa použije kombinácia skrutiek v rohoch a s ahovacích svoriek, alebo sa použijú pri montáži po celom obvode len s ahovacie svorky. Hodnoty do ahovacích momentov sú pod¾a mechanických vlastností použitých skrutiek pre jednotlivé ve¾kosti nasledovné: M6 -(5-7 Nm), M8 -(11-16 Nm), M10 -(22-30 Nm). Tieto hodnoty platia za predpokladu, že sa medzi priruby použije tesnenie na báze technickej gumy, alebo materiálu s obdobnými vlastnos ami. Prestavovací a aretaèný mechanizmus umožòuje nastavovanie profilových lamiel klapky. Po naregulovaní ve¾kosti prietoku vzduchu sa prestavovacia páka 5 upevní pomocou skrutky 7 a krídlovej matice 6 o držiak páky 4. Smer otvárania a zatvárania klapky je vyznaèený nálepkami na boènom profile 2, v ktorom je vedený i držiak klapky 4. Obr. 9 Montáž a nastavenie regulaènej klapky Poèas životnosti klapky nie je potrebné vykonáva žiadnu údržbu. V zariadeniach, v ktorých sa striktne vyžaduje tesné uzatvorenie klapky, sa po 10. rokoch prevádzky doporuèuje skontrolova tesnos tesnení na profilových lamelách. 8 TPI 16-05

10 V. BALENIE, DOPRAVA A SKLADOVANIE Výrobky IMOS-RK a IMOS-RKT sú expedované bez obalov. Pri odbere väèšieho poètu kusov je možné dohodnú spôsob viazania, uloženia na paletách alebo prepravy. Doprava sa vykonáva bežnými dopravnými prostriedkami na náklady odberate¾a. Doporuèuje sa výrobky IMOS-RK a IMOS-RKT skladova v krytých a suchých priestoroch. VI. SKÚŠKY VÝROBKOV Výrobca trvale preveruje kvalitu dodávaných výrobkov skúškami. Výrobky IMOS-RK a IMOS-RKT vyhovujú legislatívnym predpisom platným pre skúšky a certifikáciu výrobkov. VII. DODATOK Všetky odchýlky od týchto technických podmienok je potrebné prejedna s výrobcom. Výrobca si vyhradzuje právo na technickú inováciu a nie je povinný túto zmenu dopredu oznamova odberate¾om. Súvisiace normy: STN CR ( ) Vetranie budov. Symboly a názvoslovie. STN Vzduchotechnické zariadenia. Menovité rozmery prieènych pripojení. STN EN 1751 Vetranie budov. Koncové èasti.aerodynamické skúšky klapiek a ventilov. 9 TPI 16-05
