L=300 (L=500) L=300 (L=500) Prikazana je izvedba z elektromotornim pogonom PL /E... Tabela standardnih dimenzij, L = 300 mm.

Transcript

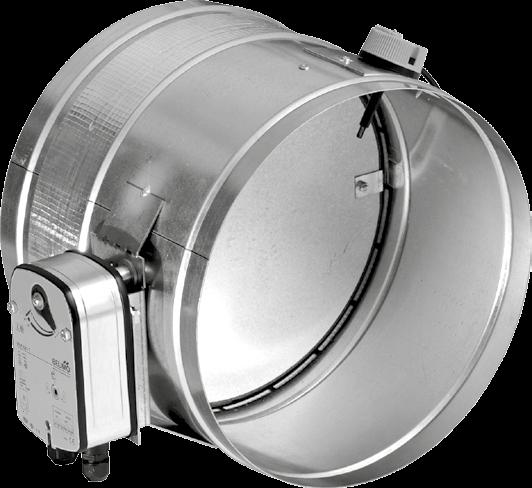

1 Požarna loputa pl-30 Splošne značilnosti Uporaba Požarne lopute so namenjene preprečevanju širjenja požara in dima po prezračevalnih kanalih v zgradbah. Lopute so namenjene uporabi v notranjih prostorih stavb in se vgrajujejo v odprtine požarnih predelnih sten, na mejah požarnih sektorjev. Normalna lega loput je odprto, ob požaru pa se avtomatsko postavijo v varnostno lego zaprto. Povišana temperatura v požaru aktivira požarno tesnilo, ki zatesni lamelo in ohišje pred vdorom ognja in vročega dima. V primeru oddaljenega požara posebno tesnilo preprečuje prehod hladnega dima, kar dodatno povečuje požarno varnost. Opis Okrogla požarna loputa vsebuje uležajeno okroglo lamelo iz kalcijevega silikata, intumescentno požarno tesnilo in termični prožilni mehanizem. Pogon lamele je lahko elektromotoren ali ročno- -vzmetni. Lasersko varjeno okroglo ohišje iz pocinkane pločevine vsebuje termično bariero na mestu lamele. Silikonski tesnilni profil nameščen na lamelo omogoča tesnenje hladnega dima. Posebna konstrukcija lamele debeline samo 2 mm, izboljšuje energetsko učinkovitost lopute. Požarna odpornost in klasifikacija: Požarne lopute so testirane po EN 13-2, klasificirane po EN in certificirane po EN 10. Požarna odpornost znaša EI 0 (v e h o i<->o)s ali EI 90 (v e h o i<->o)s. Vgradnja v masivno steno, minimalna debelina 100 mm v masivno stropno ploščo, minimalna debelina 12 mm. Pri vgradnji je potrebno obvezno upoštevati navodila za vgradnjo in uporabo. Dimenzije D z +X +Y D z +X +Y L=300 L=300 (L=00) (L=00) Prikazana je izvedba z elektromotornim pogonom -.../E... Dimenzije DN imenski premer priključnega kanala L = 300 mm, standardna dolžina. L = 00 mm, podaljšano ohišje, po naročilu. Tip priključka: vstavni za okrogle spiro kanale. Tabela standardnih dimenzij, L = 300 mm. DN (mm) Dz (mm) X (mm) , -37, Y (mm) Masa loputa z ročnim pogonom A8 (kg) 1,2 1, 1,9 2 2,3 2, 4,1 4,7,2,,9,7 7,7 8,9 10,2 Elektromotorni pogoni masa (kg) E1 Belimo BLF-24-T 1, E1 Belimo BLF-230-T 1, E19 Belimo BLF-24-T-ST+BKN ,1 Masa elektromotornega pogona se prišteva k masi lopute z ročnim pogonom. 2

2 Vrste pogonov in glavni sestavni deli Elektromotorni pogoni tipi -.../E ca. 8 (DN ) ca. 10 (DN ) 1. Ohišje iz pocinkane pločevine 2. Lamela iz kalcijevega silikata s požarnim tesnilom 3. Silikonsko tesnilo za hladen dim 4. Elektromotorni pogon. Temperaturno tipalo. Revizijska odprtina 7.1. Vezalna doza (opcija) ali 7.2. Komunikacijski modul Belimo BKN (opcija) Namestitev pozicije 7.1 in 7.2 se spreminja glede na dimenzijo lopute. Za oznake napajalne napetosti in izvedbe pogonov glej ključ za naročanje. Elektromotorni pogon omogoča daljinsko proženje požarne lopute po principu mirovnega toka. Pogon je ob normalnem obratovanju stalno pod napetostjo in drži lamelo lopute v legi odprto. Požarna centrala sproži loputo s prekinitvijo napajanja, lamela se s pomočjo prednapete vzmeti v pogonu, samodejno, brez zunanje energije, postavi v varnostni položaj zaprto. Za dodatno varnost je vgrajeno tudi temperaturno tipalo s tremi termovarovalkami (dve v kanalu, ena za okolico), ki trajno prekinejo dovod napetosti motorju in tako zaprejo lamelo, ko temperatura preseže 72 C. Ob nenamenskem izpadu električnega napajanja se lamela zapre, s povrnitvijo napajanja pa se lamela zopet samodejno odpre. Dve integrirani, potencialno prosti, stikali omogočata detekcijo končnih leg odprto zaprto. Izvedba s komunikacijskim modulom BKN omogoča priklop na komunikacijski protokol Belimo SBS. Po naročilu je možna tudi integracija v druge komunikacijske protokole, kot npr. Belimo Ringbus. Kot dodatna oprema je možna tudi vezalna doza za lažji priklop kablov. Ročno-vzmetni pogon tipi -.../A8... T ca. (DN ) ca. 10 (DN ) 1. Ohišje iz pocinkane pločevine 2. Lamela iz kalcijevega silikata s požarnim tesnilom 3. Silikonsko tesnilo za hladen dim 4. Napenjalna ročica pogona. Termočlen. Revizijska odprtina T1 Končno stikalo zaprto (opcija) in/ali T2 Končno stikalo odprto (opcija) 4 T2 Pri ročno vzmetnem pogonu je potrebno lamelo ročno premakniti v položaj odprto, pri čemer se napne povratna vzmet. Položaj odprto je zaklenjen s pomočjo termočlena, ki ob povišani temperaturi v kanalu pri 70 C razpade, lamela se pri tem s pomočjo prednapete vzmeti samodejno postavi v lego zaprto. Za menjavo termočlena in testno proženje je potreben poseg v loputo. Po želji je možno loputo dodatno opremiti s potencialno prostimi končnimi stikali, ki omogočajo preklapljanje relejev ali kontrolnih luči. Za vsako lego, zaprto ali odprto, je predvideno po eno samostojno končno stikalo. 3

3 Vgradnja Vgradnja v vertikalno masivno steno Požarna loputa mora biti vgrajena v masivno vertikalno steno, minimalne debeline W min. = 100 mm, v okroglo odprtino, reža s = mm. Stena je lahko betonska ali zidana iz opečnih ali porobetonskih zidakov. Polnilo reže je lahko beton ali malta. Pri montaži je potrebno upoštevati vgradno dimenzijo na strani pogona K = 10 mm. Kadar debelina stene presega 100 mm, oz. dolžino standardne lopute L = 300 mm, je potrebno pri vgradnji namestiti ustrezen podaljšek, ali naročiti podaljšano loputo, L = 00 mm, ki omogoča direktno montažo kanala do debeline stene 280 mm. Spoj kanala in lopute je potrebno zatesniti z ustreznim lepilnim trakom za klimatizacijo. Pri vgradnji v vertikalno steno (v e ) je lahko lega pogona, v enem ali drugem požarnem sektorju. Vrtlina os lamele lopute mora biti vedno v horizontalni legi. v e W min.=100 K=10 L= 300 L= 00 v e DN s = DN DN+2s Vgradnja v masivno stropno ploščo Požarna loputa mora biti vgrajena v masivno horizontalno steno (stropno ploščo) minimalne debeline W = 12 mm, v okroglo odprtino, reža s = mm. Plošča mora biti betonska. Polnilo reže je lahko beton ali malta. Požarna loputa je lahko tudi neposredno zalita v beton. Pri montaži je potrebno upoštevati vgradno dimenzijo na strani pogona K = 10 mm. Za priključitev kanala na krajši strani je potrebno pri vgradnji standardne lopute L = 300 mm, vedno namestiti ustrezen podaljšek, ali naročiti podaljšano loputo, L = 00 mm, ki omogoča direktno montažo kanala do debeline stene 280 mm. Spoj kanala in lopute je potrebno zatesniti z ustreznim lepilnim trakom za klimatizacijo. Pri vgradnji v horizontalno steno (h o ) (stropno ploščo) je lahko lega pogona spodaj ali zgoraj, to je v enem ali drugem požarnem sektorju. L= 00 L= 300 K=10 DN s = W min.=12 h o h o 4

4 Tehnični podatki Požarna odpornost in klasifikacija Požarne lopute so testirane po EN 13-2, klasificirane po EN in certificirane po EN 10. Požarna odpornost znaša EI 90 (v e h o i<->o)s ali EI 0 (ve ho i<->o)s. C (testirano na ciklov) Požarne lopute so zrakotesne po EN 13-2, klasifikacija S. Operativni pogoji Požarne lopute so testirane po EN 171 in dosegajo zahteve za tesnost ohišja razreda C. Najvišja dovoljena hitrost zraka v kanalu je 10 m/s. Najvišja dovoljena hitrost zraka v kanalu za ročno vzmetni pogon je 8 m/s. Najvišji statični tlak pri zaprti loputi je Pa. Relevantne informacije po SIST EN 10:2010 Model Požarna klasifikacija EI 90 (v e,h o i<->o) S EI 0 (v e,h o i<->o) S 14 Hidria IMP Klima d.o.o., Godovič 10, 27 Godovič, Slovenija CDP 1812 (-90) 14 - CDP 1811 (-0) EN 10: 2010 Požarna loputa Tip Model: - /E (elektromotorni pogoni) Model: - /A (vzmetno ročni pogoni) Dimenzijsko območje Tip stene Polnilo DN = 100 mm do DN = 00 mm DN = 100 mm do DN = 00 mm Masivna vertikalna stena (v e ), porobeton, beton ali opečni zidaki nad 40 kg/m 3 min. debelina 100 mm Masivna horizontalna stena- stropna plošča (v e ), beton nad 2100 kg/m 3 min. debelina 12 mm Masivna vertikalna stena (v e ), porobeton, beton ali opečni zidaki nad 40 kg/m 3 min. debelina 100 mm Masivna horizontalna stena- stropna plošča (v e ), beton nad 2100 kg/m 3 min. debelina 12 mm Malta ali beton Malta ali beton Dovoljena lega osi vrtenja lamele: horizontalna Nominalni pogoji aktivacije/občutljivost po ISO : - obremenitvena sposobnost toplotnega tipala - reakcijska sposobnost toplotnega tipala Zakasnitev aktivacije (odzivni čas): - čas zapiranja Zanesljivost delovanja: - preizkus zapiranja in odpiranja Požarna odpornost: - ohranitev preseka (pri E) - integriteta E - izolativnost I - prepuščanje dima S - mehanska stabilnost (pri E) Vzdržljivost zakasnitve aktivacije - odzivna temperatura toplotnega tipala in - obremenitvena sposobnost toplotnega tipala Ustreza Ustreza - /E ciklov..- /A.. 0 ciklov EI 90 (v e,h o i<->o) S EI 0 (v e,ho i<->o) S Ustreza Ustreza Pomen oznak DN mm nazivni premer kanala v m/s natočna hitrost zraka na loputo (v preseku DN) V m 3 /h volumski pretok zraka skozi loputo Δp Pa skupni tlačni padec, loputa vgrajena v kanal z obeh strani ζ. koeficient upora, loputa vgrajena v kanal z obeh strani, velja relacija: ρ 2 Δp = ζ.. v 2 ρ kg/m 3 specifična masa zraka (1,2 kg/m 3 pri 20 C) L WA db(a) zvočna moč hrupa zračnega toka znotraj kanala, karakteristika spektra, A utežena L W db zvočna moč po oktavi f m Hz srednja frekvenca oktavnega pasu

5 Določitev karakteristik in izbor Tabela 1: Tehnične karakteristike, loputa vgrajena v kanal z obeh strani f m [Hz] DN (mm) ζ v [m/s] V [m 3 /h] Δp [Pa] L WA [dba] L W [db] <10 < <10 < <10 < <10 < <10 < <10 < <10 < <10 < <10 <10 < < <10 <10 < < <10 <10 < < <10 <10 < < <10 <10 < < <10 <10 < < <10 <10 < <

6 Primer 1 Podano: Iskano: Rezultati: Požarna loputa: Imenska dimenzija lopute: DN 31 Projektirana hitrost v priključnem kanalu DN 31, v = 8 m/s Kanal priključen na obeh straneh p, V, L WA, L W Iz tabele 1 razberemo; p = 9 Pa V = 220 m 3 /h L WA = 42 dba f m [Hz] L W [db] Diagram 1: Tehnične karakteristike, loputa vgrajena v kanal z obeh strani 130 DN DN DN 10 DN 10 DN 180 DN DN 224 DN L = 2 [dba] WA DN 280 DN 300 DN 31 DN 3 DN DN 40 DN 00 4 v=2 [m/s] Skupni tlačni padec p [Pa] Volumski pretok zraka v kanalu V[m 3 /h] 7

7 Primer 2 Podano: Iskano: Rezultati: Požarna loputa: Volumski pretok zraka v priključnem kanalu V = 00 m 3 /h, Željena hitrost v kanalu v = 4 do m/s Kanal priključen na obeh straneh DN, p, v, L WA, L W Iz diagrama 1 odčitamo: DN = 200, p = 8 Pa, v = 4,4 m/s L WA = 33 dba Zvočno moč po oktavi L W, dobimo s pomočjo iz tabele 1, z linerano interpolacijo vrednosti za DN 200, med v = 4 in m/s f m [Hz] L W [db] Ključ za naročanje -90/ E1 /DO / DN-L Dimenzije: DN nominalni premer, standardne dimenzije L = 300 standardna dolžina 300 mm L = 00 podaljšano ohišje, dolžina 00 mm Dodatki: DO Vezalna električna doza (opcija samo za pogone E ) T1 Mejno stikalo zaprto (opcija samo za pogone A8) T2 Mejno stikalo odprto (opcija samo za pogone A8) T12 Mejno stikalo zaprto in odprto (opcija samo za pogone A8) Pogoni: E1 Električni pogon Belimo BLF-24 T (napajanje 24V AC/DC s temperaturnim tipalom 72 C) E1 Električni pogon Belimo BLF-230 T (napajanje 230V AC s temperaturnim tipalom 72 C) E19 Električni pogon Belimo BLF 24-T-ST + BKN (namenski pogon s temperaturnim tipalom 72 C, konektorji za priklop na napajalno komunikacijski modul sistema Belimo SBS, napajanje modula 230V)* A8 Ročno/vzmetni pogon-osnovni- termično prožilo 70 C, termočlen zamenljiv znotraj lopute Tip požarne lopute: -90 okrogla požarna loputa s priključkom za spiro kanale klasifikacija EI 90 (v e h o i<->o)s, vgradnja v vertikalno masivno steno najmanše debeline 100 mm, ali v horizontalno masivno steno najmanjše debeline 12 mm. -0 okrogla požarna loputa s priključkom za spiro kanale CE klasifikacija EI 0 (v e h o i<->o)s, vgradnja v vertikalno masivno steno najmanše debeline 100 mm, ali v horizontalno masivno steno najmanše debeline 12 mm. Opombe: Električni pogoni oznake E. so opremljeni z notranjimim končnimi stikali lege zaprto in odprto. Za povišane temperature zraka v kanalih so na voljo tudi nestandardne temperature proženja; 120 C za ročne pogone, oziroma 9 C za električne pogone. *E19 preverite značilnosti požarnega sistema, kamor se vgrajuje požarna loputa. Kombinacija E19 zahteva lokalno napajanje vsake lopute z 230V AC in priklop požarnega krmiljenja izključno na vmesne module sistema Belimo SBS (BKS24-9A ali BKS24-1B). Opozorila: Za podrobnejše pogoje vgradnje in uporabe velja dokument»navodilo za vgradnjo in uporabo «. Požarnih loput ni dovoljeno vgrajevati v eksplozijsko ogrožene prostore in/ ali v kanale, v katerih je prisoten ekslozijsko nevaren medij. V takšnih primerih je potrebno vgraditi posebne Ex, eksplozijsko varne, požarne lopute. Vzdrževanje in preizkušanje: Požarne lopute je potrebno obvezno preizkusiti dvakrat letno; redni servisni pregled pa je potrebno izvesti enkrat letno. Redni servisni pregled lahko opravi samo pooblaščeni servis. 8

8 Tekst za projektni popis Okrogla požarna loputa za ločitev požarnih sektorjev v prezračevalnih in klimatskih sistemih, odporna na ogenj in hladen dim, požarne odpornosti EI 90 (v e h o i<->o) S, oznaka -90, oziroma EI 0 (v e h o i<->o)s oznaka -0, testirana po EN 13-2, klasificirana po EN , s certfikatom po EN 10. Konstrukcijske značilnosti; okrogle požarne lopute vsebujejo uležajeno lamelo iz kalcijevega silikata, intumescentno požarno tesnilo in termični prožilni mehanizem s temperaturo proženja 72 C. Ohišje iz pocinkane pločevine vsebuje termično bariero na mestu lamele. Silikonski tesnilni profil na lameli omogoča tesnjenje za hladen dim. Vgradnja po navodilih proizvajalca v masivno vertikalno steno minimalne debeline 100 mm ali masivno horizontalno stropno ploščo minimalne debeline 12 mm. Proizvajalec: Hidria IMP Klima Tip: Primer naročanja: Proizvajalec: Hidria IMP Klima Model: -90/E1/DO/DN 3-L300 Kol.: kos EC Certifikat o skladnosti 14 CPD 1811 EC Certifikat o skladnosti 14 CPD 1812 Pridržujemo si pravico do sprememb. Vse pravice pridržane Hidria IMP Klima d.o.o. 9
