SIJIL VOKASIONAL MALAYSIA PENILAIAN AKHIR SEMESTER 3 SESI 1/2014 TEKNOLOGI ELEKTRIK Kertas Teori Mei

Transcript

1 NO. KAD PENGENALAN ANGKA GILIRAN LEMAGA PEPERIKSAAN KEMENTERIAN PENDIDIKAN MALAYSIA SIJIL VOKASIONAL MALAYSIA PENILAIAN AKHIR SEMESTER 3 SESI 1/2014 TEKNOLOGI ELEKTRIK Kertas Teori ETE Mei 1 _ 1 jam Satu jam tiga puluh minit 2 JANGAN UKA KERTAS SOALAN INI SEHINGGA DIERITAHU 1. Tulis nombor kad pengenalan dan angka giliran anda pada ruang yang disediakan. 2. Kertas soalan ini mengandungi tiga modul. Setiap modul mengandungi dua bahagian: ahagian A dan ahagian. 3. Markah penuh setiap modul adalah 25 markah. 4. Jawab semua soalan bagi setiap modul. 5. Jawapan anda hendaklah ditulis pada ruang yang disediakan dalam kertas soalan ini. 6. Anda dinasihati supaya menjawab tidak melebihi 30 minit untuk menjawab setiap modul. 7. Anda dibenarkan menggunakan kalkulator saintifik. Modul Markah Penuh ETE301 ahagian A 15 ahagian 10 Jumlah Markah ETE302 ahagian A 15 ahagian 10 Jumlah Markah ETE303 ahagian A 15 ahagian 10 Jumlah Markah Markah Diperoleh ETE 2014 Hak Cipta Kerajaan Malaysia Kertas soalan ini mengandungi 21 halaman bercetak.

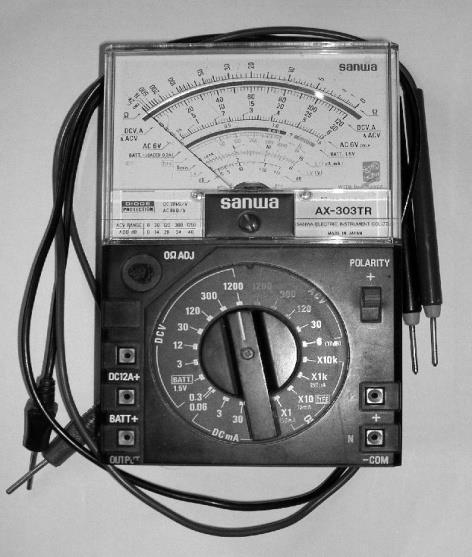

2 2 ETE301 ahagian A [15 markah] Jawab semua soalan 1 Jadual 1, menunjukkan jenis meter dan kuantiti ukuran. erdasarkan Jadual 1, padankan jenis meter dengan kuantiti ukuran yang betul dengan menggunaan garisan ( ). Jenis Meter Meter Ampere Meter Volt Meter Ohm Kuantiti Ukuran Arus Voltan Rintangan Jadual 1 2 Rajah 1, merupakan meter pelbagai analog. [3 markah] A Rajah 1 erdasarkan Rajah 1, namakan bahagian yang berlabel A:... :... ETE Hak Cipta Kerajaan Malaysia

3 3 ETE301 3 Rajah 2, menunjukkan paparan bacaan meter pelbagai untuk menguji perintang. Rajah 2 erdasarkan Rajah 5, tandakan bacaan yang betul sekiranya tombol pelaras julat meter pelbagai dilaraskan pada 10. A 230Ω 2.3kΩ C 230kΩ D 23Ω [1 markah] 4 Rajah 3 menunjukkan sambungan perintang secara sesiri. Ω 50Ω 50Ω Rajah 3 erdasarkan Rajah 3, ulatkan jawapan yang betul nilai jumlah rintangan yang ditunjukkan oleh meter ohm itu. A 5 Ω 25 Ω C 100 Ω D 50 Ω [1 markah] ETE Hak Cipta Kerajaan Malaysia

4 4 ETE301 5 Rajah 4 menunjukkan litar pearuh. 10A L 50VAU, 50 Hz Rajah 4 erdasarkan Rajah 4, ulatkan jawapan yang betul berapakah nilai voltan susut pada pearuh. A 100 V 25 V C 50 V D 32 V [1 markah] 6 Rajah 5 menunjukkan dua keputusan bacaan pengujian pearuh A dan pearuh. A Rajah 5 erdasarkan bacaan meter pada Rajah 5, nyatakan keputusan pengujian pearuh. A:... :... ETE Hak Cipta Kerajaan Malaysia

5 5 ETE301 7 Jadual 2 menunjukkan simbol meter dan kegunaannya. Padankan simbol meter dengan kegunaannya yang betul menggunakan anak panah ( ). Jawapan mengukur rintangan diberi. Simbol Meter Kegunaan Mengukur voltan Mengukur rintangan Mengukur arus W Mengukur kuasa Jadual 2 [3 markah] ETE Hak Cipta Kerajaan Malaysia

6 6 ETE301 8 Rajah 6, menunjukkan sambungan meter watt ke beban yang tidak lengkap. Lengkapkan sambungan litar tersebut. Tamatan arus N L eban Tamatan voltan Rajah 6 ETE Hak Cipta Kerajaan Malaysia

7 7 ETE301 ahagian [10 markah] Jawab semua soalan. 1 Rajah 7 menunjukan skala meter pelbagai. A C Rajah 7 (a) erdasarkan Rajah 7, catatkan bacaan jarum meter A, dan C dalam ruang jawapan. Ruang Jawapan Kedudukan Jarum Meter Kedudukan Tombol Pelaras Volt DT Ohm Ohm Julat 10 Julat 10 Julat 1k (b) A C Semasa menjalankan kerja pengukuran, didapati nilai bacaan berbeza. Nyatakan satu sebab keadaan ini berlaku. [9 markah]... [1 markah] ETE Hak Cipta Kerajaan Malaysia

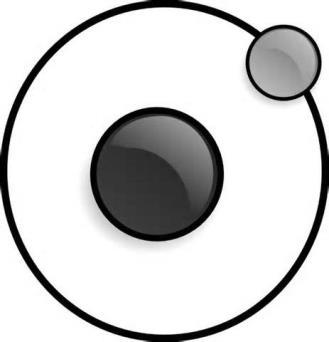

8 8 ETE302 ahagian A [15 markah] Jawab semua soalan. 1 Rajah 8 menunjukkan struktur asas atom. A Rajah 8 erdasarkan Rajah 8, namakan bahagian yang berlabel: A Jadual 3 menunjukkan penyataan mengenai komponen separuh pengalir. Tandakan ( ) pada penyataan yang betul dan ( ) pada penyataan yang salah dalam ruang jawapan. Penyataan Separuh pengalir yang tidak mengandungi campuran bendasing dinamakan separuh pengalir ekstrinsik. Ruang Jawapan Arus dapat mengalir semasa diod dipincang hadapan. Voltan sawar bagi bahan Germanium ialah 0.3 V. Jadual 3 [3 markah] ETE Hak Cipta Kerajaan Malaysia

9 9 ETE302 3 Rajah 9 menunjukkan sebahagian kerja memateri komponen separuh pengalir pada papan litar bercetak. Rajah 9 erdasarkan Rajah 9, tandakan ( ) bagi penyataan yang betul dan ( ) bagi penyataan yang salah tentang langkah keselamatan semasa memateri komponen dalam ruang jawapan. Penyataan Langkah Keselamatan Ruang Jawapan Menggunakan alat pemateri yang melebihi 30 Watt. Memateri tamatan komponen separuh pengalir selepas semua tamatan komponen lain dipateri. ETE Hak Cipta Kerajaan Malaysia

10 10 ETE302 4 Rajah 10 menunjukkan simbol transistor. Pemungut (C) Pemungut (C) Tapak () Tapak () Pemancar (E) Pemancar (E) A Rajah 10 erdasarkan Rajah 10, namakan jenis transistor yang berlabel: A:... :... ETE Hak Cipta Kerajaan Malaysia

11 11 ETE302 5 Rajah 11 menunjukkan simbol komponen dan nama komponen separuh pengalir. erdasarkan Rajah 11, padankan simbol komponen dengan nama komponen separuh pengalir yang betul menggunakan garisan ( ). Simbol Komponen Nama Komponen Separuh Pengalir TRIAK LED UJT Rajah 11 [3 markah] ETE Hak Cipta Kerajaan Malaysia

12 12 ETE302 6 Rajah 12 menunjukkan lengkuk ciri I-V diod. X Arus (ma) Voltan (V) Arus (µa) Y Rajah 12 erdasarkan Rajah 12, namakan titik yang berlabel: X:... Y:... 7 Rajah 13 menunjukkan simbol komponen separuh pengalir SCR. Rajah 13 erdasarkan rajah 13, nyatakan satu kegunaannya.... [1 markah] ETE Hak Cipta Kerajaan Malaysia

13 13 ETE302 ahagian [10 markah] Jawab semua soalan. 1 Rajah 14 menunjukkan litar bekalan kuasa. E A G F Rajah 14 H erdasarkan Rajah 14, (a) (b) (c) (d) (e) Lukiskan simbol komponen A dan Nyatakan fungsi komponen A dan Lukiskan bentuk gelombang pada titik EF dan GH Namakan bentuk gelombang yang terhasil pada titik EF Namakan satu komponen yang menstabilkan voltan [4 markah] [1 markah] [1 markah] ETE Hak Cipta Kerajaan Malaysia

14 14 ETE303 ahagian A [15 markah] Jawab semua soalan. 1 Rajah 15 menunjukkan peralatan semasa melakukan kerja pendawaian konduit logam. A Rajah 15 erdasarkan Rajah 15, nyatakan fungsi peralatan yang berlabel: A :.. :.. 2 Jadual 4 menunjukkan keadaan litar pendawaian dan penyataannya. Padankan keadaan litar pendawaian dengan penyataan yang betul menggunakan anak panah ( ). Keadaan litar pendawaian Litar buka Litar pintas Litar bocor Penyataan Dawai hidup (L) tersentuh dengan dawai neutral (N) Dawai hidup (L) atau dawai neutral (N) tersentuh dengan dawai bumi (E) Dawai hidup (L) atau dawai neutral (N) terputus pada sambungan litar Jadual 4 [3 markah] ETE Hak Cipta Kerajaan Malaysia

15 15 ETE303 3 Jadual 5 menunjukkan penyataan tujuan ujilari. erdasarkan Jadual 5, tandakan ( ) bagi penyataan yang betul dan ( ) pada penyataan yang salah tentang penyataan ujilari dalam ruang jawapan. Penyataan Tujuan Ujilari Memastikan keselamatan pengguna Ruang Jawapan Memastikan pemasangan dapat digunakan dengan cepat Memastikan sistem pepasangan mematuhi kepada peraturan yang telah ditetapkan Jadual 5 ETE Hak Cipta Kerajaan Malaysia

16 16 ETE303 4 Rajah 16 menunjukkan kaedah menjalankan pengujian keterusan pengalir pelindung. E N E KUP 3 fasa E Motor 3 fasa Meter Pelbagai Rajah 16 Nyatakan tujuan ujian keterusan pengalir pelindung yang dilakukan dalam pendawaian [1 markah] ETE Hak Cipta Kerajaan Malaysia

17 17 ETE303 5 Jadual 6 menunjukkan penyataan langkah kerja pengujian keterusan pendawaian pada soket alir keluar (S.A.K.) secara litar mati yang tidak mengikut turutan. Langkah Kerja A Tanggalkan semua beban pada soket. Offkan suis utama. C Sentuhkan punca penguji pada terminal hidup di KUP dan satu lagi punca penguji ke punca hidup pada soket alir keluar D Catatkan bacaan / dapatan daripada pengujian. Jadual 6 Lengkapkan susunan langkah kerja pengujian pendawaian secara litar mati mengikut urutan yang betul dengan menulis A, C dan D dalam ruang jawapan. Jawapan diberi. Ruang Jawapan [3 markah] ETE Hak Cipta Kerajaan Malaysia

18 18 ETE303 6 Rajah 17 menunjukkan pendawaian konduit logam dua suis dua hala mengawal satu lampu pendarflour. Rajah 17 Apabila suis dionkan, didapati tiub lampu pendarflour berkelip-kelip. Nyatakan kemungkinan kerosakan yang berlaku [1 markah] ETE Hak Cipta Kerajaan Malaysia

19 19 ETE303 7 Rajah 18 menunjukkan pendawaian konduit logam. Rajah 18 Nyatakan tiga kebaikan pendawaian konduit logam. (i).. (ii).. (iii).. [3 markah] ETE Hak Cipta Kerajaan Malaysia

20 20 ETE303 ahagian [10 markah] Jawab semua soalan. 1 Rajah 19 menunjukkan trunking logam bersudut 135. erdasarkan Rajah 19, Rajah 19 (a) Nyatakan mana-mana satu saiz trunking logam itu. [1 markah] (b) Senaraikan tiga alat tangan yang digunakan untuk membuat pendawaian trungking. [3 markah] (c) Terangkan langkah-langkah kerja membentuk trunking logam bersudut 135. [6 markah] ETE Hak Cipta Kerajaan Malaysia

21 21 ETE303 Ruang Jawapan (a) Saiz trunking logam (b) Tiga alat tangan yang digunakan (c) Langkah-langkah kerja membentuk trunking logam bersudut 135º KERTAS SOALAN TAMAT ETE Hak Cipta Kerajaan Malaysia
