1 1 BAB 1 PENDAHULUAN 1.1 PENGENALAN Injap adalah alat yang mengatur, mengarahkan atau mengawal aliran udara. Kegunaan injap adalah untuk mengendalikan sebuah proses cairan, dalam posisi terbuka cecair akan mengalir dari sisi yang bertekanan rendah. Injap merupakan sebuah komponen di dalam enjin bagi mengawal buka dan tutup lejang masukan, lejang mampatan, lejang kuasa dan lejang ekzos. Injap(valve) masukan akan terbuka semasa campuran minyak dan udara masuk ke ruang pembakaran, manakala injap ekzos akan tertutup. Kedua-dua injap tersebut akan tertutup semasa proses mampatan dan pembakaran berlaku di ruang pembakaran. Injap ekzos akan terbuka setelah pembakaran selesai bertujuan untuk membuang asap melalui ekzos. Tujuan kami melakukan projek ini ialah untuk memudahkan seseorang terutama yang bekerja dibengkel-bengkel kenderaan untuk memasang valve dengan lebih mudah dan cepat tanpa menggunakan tenaga kerja yang banyak.

2 2 1.2 LATAR BELAKANG KAJIAN Projek ini berlatar belakangkan kaedah yang sedia ada untuk membuka dan memasang injap pada head. Selain itu mengambil kira masa yang diperlukan untuk membuka satu injap 1.3 PENYATAAN MASALAH Setelah melakukan tinjauan beberapa pusat servis dan bengkel-bengkel yang berdekatan, beberapa masalah yang dihadapi oleh mekanik-mekanik untuk membuka dan memasang getah pelindung habuk shaft pandu, kerana mengambil masa yang agak lama untuk melakukan proses tersebut. Antara masalah yang sering dihadapi oleh mekanik-mekanikdi bengkel adalah selalu berlakunya kecederaan apabila mengetuk sendi semesta keluar. Pada kebiasaannya mekanik akan mengeluarkan minyak gear terlebih dahulu supaya minyak tidak mengalir keluar apabila shaft pandu dikeluarkan dari kotak gear. Setelah perbincangan, alat ini mampu menjimatkan kos penukaran getah pelindung habuk, kerana tidak perlu mengeluarkan minyak kotak gear.

3 3 1.4 OBJEKTIF Di dalam membina dan menyiapkan projek ini terdapat beberapa objektif yang ditetapkan. Antaranya :- a) Merekabentuk satu alatan khas bagi memudahkan para pekerja. b) Untuk membina alatan khas bagi menambah baik alatan yang sedia ada. c) Untuk menguji kemampuan alatan yang dibina dari segi penjimatan tenaga dan masa kerja. 1.5 PERSOALAN KAJIAN a) Berapa lama masa yang diambil untuk membuka dan memasang injap. b) Kaedah yang sedia ada lebih mudah atau sebaliknya. c) Jumlah tenaga kerja yang diperlukan bagi membuka satu injap. 1.6 SKOP Skop atau had pelaksanaan projek perlu dibuat sebagai rujukan bagi memastikan setiap pelaksanaan projek tidak terkeluar dari objektif yang ingin dicapai. Skop perlaksanaan projek ditetapkan berdasarkan objektif atau matlamat projek. Oleh itu, projek ini mestilah tidak melampaui matlamat dan fungsinya.

4 4 a) KEPUTUSAN YANG DIJANGKAKAN Keputusan yang dijangkakan haruslah menepati sasaran yang ditetapkan iaitu alat khas ini dapat berfungsi dengan baik serta dapat digunakan dengan cara yang mudah dan berkesan. b) HAD PENGGUNAAN Alat ini haruslah meggunakan gabungan tenaga kerja manusia dan mesin supaya dapat membantu alat ini untuk berfungsi dengan baik. c) KAWASAN KAJIAN Kawasan kajian yang dipilih ialah sekitar SEMAMBU,KUANTAN. Kajian ini mensasarkan bengkel-bengkel membaikpulih kenderaan dan juga pusat servis. 1.7 KEPENTINGAN KAJIAN Kepentingan projek ini adalah untuk membantu para pekerja di bengkel dan pusat servis untuk membuka dan memasang injap dengan lebih cepat dan mudah serta menjimatkan masa

5 5 1.8 DEFINISI OPERASI Tujuan operasi ini dijalankan adalah untuk menerangkan tujuan untuk membuka dan memasang injap. Selain itu menerangkan proses-proses bagi penambahbaikan alat yang sedia ada bagi memudahkan kerja-kerja dilakukan. 1.9 RUMUSAN BAB Dalam bab satu ini menerangkan tentang fungsi injap pada kenderaan dan objektif kajian ini bagi mereka bentuk satu alatan khas bagi membuka dan memasang injap

6 6 BAB 2 KAJIAN LITERATUR 2.1 PENGENALAN Alat clamp valve removal ini mendapat idea daripada clamp valve yang sedia ada. Alat ini hasil dari penambah baik clamp yang sedia ada. Alat ini dapat membantu dalam membuka dan memasang injap dengan lebih mudah dah cepat. Alat ini dapat mengurangkan penggunaan tenaga semasa proses membuka dan memasang injap pada head kenderaan. Ianya direka dua jenis iaitu clamp valve removal jenis menggunakan kuasa bateri dan menggunakan tenaga elektrik. Mesin gerudi yang menggunakan tenaga elektrik ini lebih efektif. Kuasanya elektrik boleh dilaraskan kuasanya untuk memperlahankan dan mempercepatkan kuasa putarannya. Kuasa dari tenaga elektrik ini juga cukup kuat untuk menekan spring injap saat dikenakan tekanan padanya. Arah putaran mata gerudil ini juga boleh dilaraskan mengikut kemahuan arah jam atau lawan arah jam. Jika ingin membuka injap harus menggunakan arah pusingan mengikut lawan jam dan jika ingin memasang injap laraskan mengikut arah jam. Kebanyakan mesin gerudi adalah bulat dan dibina lasak dan kukuh.ruangan ini menyokong kepala dan lengan. Gerudi terdiri daripada lengan, gelendong, motor elektrik, dan mekanisme suapan. Kepala diperketatkan untuk lajur, worktable ini disokong pada lengan dipasang ke tiang.worktable boleh diselaraskan secara menegak untuk menampung ketinggian yang berbeza kerja atau ia boleh mengayunkan sepenuhnya daripada jalan. Ia boleh condong sehingga 90 ke arah sama ada, untuk membolehkan keping lama untuk menjadi akhir atau bersudut digerudi.

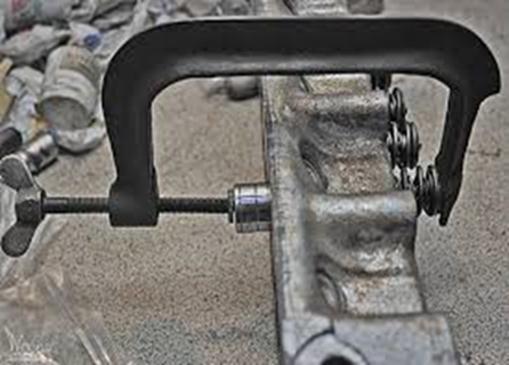

7 7 Asas mesin gerudi menyokong keseluruhan mesin dan apabila diperketatkan ke lantai, menyediakan untuk operasi getaran bebas dan pemesinan terbaik ketepatan. Bahagian atas asas adalah sama dengan worktable dan mungkin dilengkapi dengan T- slot untuk pemasangan kerja terlalu besar untuk meja. 2.2 KAJIAN YANG DIJALANKAN Sejarah awal Clamp Valve Rajah 2.1 : Clamp Valve Clamp valve adalah alatan yang pertama direka untuk penggunaan. Alatan ini direka untuk memasang dan membuka valve pada head enjin. Namun ianya menggunakan banyak tenaga untuk membuka dan memasang injap. Penggunaan sebelum ini mempunyai beberapa prosedur dalam proses membuka dan memasang injap.

8 8 Penggunaan tenaga yang banyak dan masa yang diperlukan lebih untuk proses membuka dan memasang injap seperti yang kita ketahui langkah-langkah dalam kerja ini dilakukan seperti berikut : Cara Penggunaan a) Pasangkan soket pada clamp valve mengikut saiz injap yang ingin dib b) Letakkan clamp valve pada injap yang ingin dibuka c) Laraskan mata drill mengikut saiz head enjin d) Pusingkan arah pusingan lawan jam untuk menekan lock pada spring injap keluar e) Tarik pin pada spring injap keluar f) Keluarkan spring dan injap g) Kerja membuka injap selesai

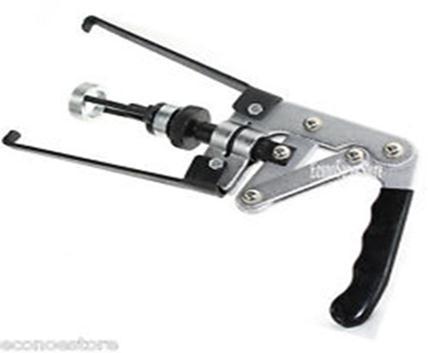

9 Jenis-jenis Clamp Valve Yang Sedia Ada 1) Injap Spring Compressor Cara penggunaan, menekan injap spring compressor ini bagi menolak spring keluar. Rajah 2.2 Injap Spring Compressor 2) Motion Provalve Tool Cara penggunaan, mengetuk motion provalve tool ini pada spring injap untuk membuka Rajah 2.3 Motion Provalve Tool

10 TEORI PENGIRAAN FORMULA DAN RUMUS Tekanan adalah daya yang bekerja pada suatu benda. Besar tekanan berbanding luru dengan gaya yang dikeluarkan dan berbanding terbalik dengan luas bidang tekan. Rumus : Rumus Tekanan Rumus Double Acting Cylinder F = p π (d12 - d22) / 4 di mana d1 = full bore piston diameter (m) d2 = piston rod diameter (m)

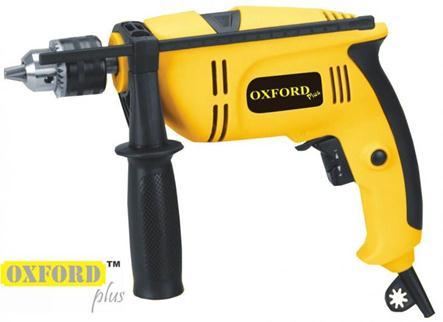

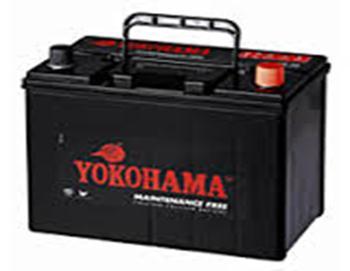

11 Komponen Yang Digunakan Bekalan Kuasa Bateri Rajah 2.4 Bateri 12 V Sebagai sumber kuasa untuk menggerakkan pusingan mata drill Drill Machines Rajah 2.5 Drill Machines Alatan tangan yang disambungkan pada clamp valve

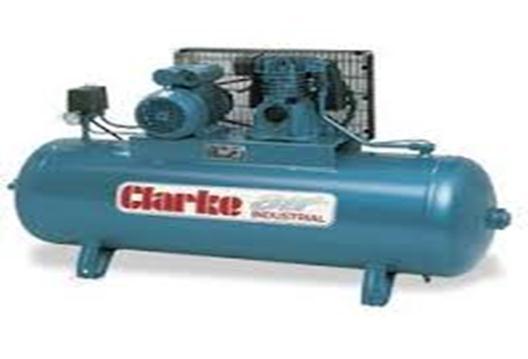

12 Compressor Rajah 2.6 Compressor Sebagai sumber tenaga angin yang digunakan 2.5 KAJIAN SENARAI DRILL YANG DIPASARAN Jenis-Jenis Drill. Jadual 2.1: Jenis-jenis Drill Nama produk : Bosch drill professsional (GBM 1000) Spesifikasi : diameter sekrup 10mm Kecepatan : tanpa beban rpm Daya : 350 W

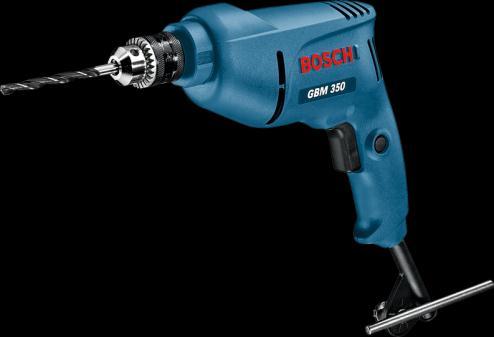

13 13 Nama produk : Bosch drill professional (GBM 600) Spesifikasi : diameter sekrup 6.5mm Kecepatan : tanpa beban 4200 rpm Daya : masuk 350 W Nama produk : Bosch drill (GBM 350 RE) Spesifikasi : diameter sekrup 10 mm Kecekapan : tanpa beban rpm Daya : 350 W 2.6 Rumusan Bab Bab ini menerangkan tentang beberapa jenis alatan yang sedia ada untuk membuka injap. Selain itu menerangkan tentang jenis bekalan kuasa yang digunakan dan fungsi pengendalian kuasa.

14 14 BAB 3 METODOLOGI 3.1 Pengenalan Metodologi boleh ditakrifkan sebagai suatu jujukan aktiviti yang sistematik bagi menyelesaikan suatu masalah dengan membangunkan sistem aplikasi atau pengaturcaraan. Sebuah metodologi akan menggunakan satu set teknik yang digunakan untuk melaksanakan aktiviti-aktiviti yang spesifik. Terdapat beberapa jenis metodologi pembangunan yang digunakan dalam membangunkan sesebuah aplikasi sistem. Setiap pendekatan yang dipilih haruslah bersesuaian dengan projek yang akan dijayakan. Pada era ini, ramai yang mencipta ciptaan baharu dan ideal mengembangkan inovasi dan reka cipta yang berdaya saing. Namun dengan inovasi daripada alat clamp valve yang lama di permudahkan lagi dengan satu rekaan alatan iaitu clamp valve removal dengan memiliki alat ini terdapat faedah dan manfaat yang boleh diperoleh Metodologi Projek Metodologi boleh ditakrifkan sebagai suatu jujukan aktiviti yang sistematik bagi menyelesaikan suatu masalah dengan membangunkan sistem aplikasi atau pengaturcaraan. Sebuah metodologi akan menggunakan saru set teknik yang digunakan untuk melaksanakan aktiviti-aktiviti yang spesifik. Terdapat beberapa jenis metodologi pembangunan yang digunakan dalam membangunkan sesebuah aplikasi sistem. Setiap pendekatan yang dipilih haruslah bersesuaian dengan projek yang akan dijayakan.

15 CARTA ALIR REKA BENTUK MULA PERNYATAAN MASALAH PENYELIDIKAN IDEA PENGUBAHSUAIAN PENILAIAN TAMAT RAJAH 3.1 : CARTA ALIR KERJA

16 PEMILIHAN BAHAN CLAMP VALVE JADUAL 3.1 Pemilihan Clamp Valve Clamp valve Kelebihan/ kekurangan Kelebihan 1) Mudah dikendalikan 2) Kerosakkan bahan dapat dielakkan Kekurangan 1) Mahal 2) Sukar didapati Kelebihan 1) Lebih murah 2) Mudah didapati Kekurangan 1) Memerlukan tenaga yang banyak 2) Mudah rosak

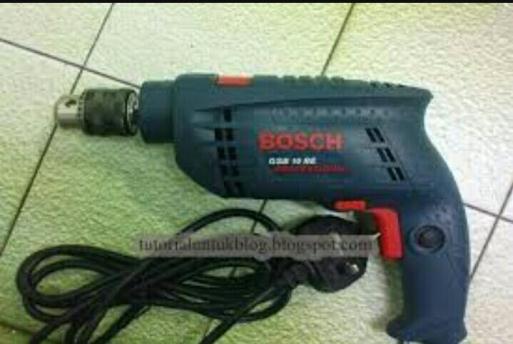

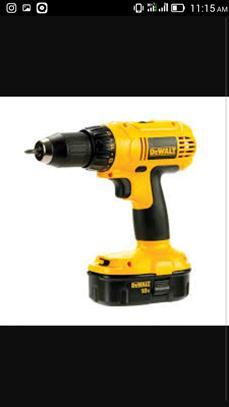

17 PEMILIHAN DRILL JADUAL 3.2 Pemilihan drill Jenis-jeni drill Kelebihan/Kekurangan Kelebihan 1) Lebih murah 2) Mudah dikendalikan Kekurangan 1) Kuaa yang dihasilkan tidak kuat 2) Perlu dicas Kelebihan 1) Boleh dilaraskan kuasa 2) Mudah dikendalikan Kekurangan 1) Lebih mahal 2) Lebih berat

18 JENIS BEKALAN KUASA BEKALAN KUASA Bekalan kuasa merupakan satu sumber kuasa elektrik.sebuah alat atau sistem yang membekal tenaga elektrik atau jenis tenaga lain untuk suatu beban dipanggil unit pembekal kuasa.istilah ini paling biasa digunakan ke atas bekalan tenaga elektrik,agak jarang untuk mekanikal dan juga untuk yang lain JENIS BEKALAN KUASA Bekalan tenaga untuk peranti-peranti elektronik boleh dibahagikan secara umum menjadi linear dan bekalan tenaga persuisan.bekalan selari itu adalah satu reka bentuk ringkas yang menjadi semakin besar dan berat untuk arus yang pantas.pengaturan voltan dalam satu bekalan selari boleh mengakibatkan kecekapan yang rendah. Satu bersuis mod bekalan bagi penarafan yang sama sebagai satu bekalan selari akan lebih kecil, biasanya ia adalah lebih efisien tetapi merumitkan. 3.4 KONSEP REKA BENTUK Konsep Reka Bentuk Projek 1 Pada permulaan proses penghasilan projek, idea reka bentuk yang pertama adalah dengan meningkatkan inovasi dengan menambahbaikan dengan bantuan drill bagi mempercepatkan pergerakan ulir pada clamp valve. Setelah itu perbincangan projek ini dengan idea reka bentuk untuk menggerakan kuasa drill dengan membekal kuasa bateri sebanyak mah. Kepada pengguna alatan khas iaitu Clamp Valve Removal di sini ingin dinyatakan setelah membuat kajian dengan reka bentuk ini, terdapat beberapa kelemahan dalam penghasilan projek ini. Antara kelemahan yang didapati adalah seperti :-

19 19 Kelebihan 1) Lebih mudah dikendalikan 2) Lebih ringan 3) Hanya menggunakan bateri Kekurangan 1) Melibatkan risiko yang tinggi 2) Keselamatan perlu lebih tinggi 3) Kuasa yang dihasilkan tidak mencukupi Cara penghasilan : Gunakan drill jenis bateri dan disambungkan pada clamp yang dibeli pada hujung batang shaft. Reka Bentuk 1 RAJAH 3.3 : REKA BENTUK 1

20 REKA BENTUK 2 Pada proses ketiga penghasilan projek ini, idea reka bentuk yang ketika dengan menambah dan membekal compressor sebagai kuasa tenaga angin dengan memberi tekanan yang tinggi dan lebih cepat dan pantas. Selain itu idea yang kedua ini adalah mengabungkan dengan idea yang pertama dengan gabungan antara plug dan compressor, dan ini dapat menjimatkan masa kepada pengguna semasa menanggal dan memasang semula injap. Namun demikian hasil daripada kajian, terdapat beberapa kelebihan dan kekurangan. Antaranya ialah :- Kelebihan 1) Menjimatkan masa 2) Lebih cepat dan pantas 3) Kuasa boleh dilaraskan Kekurangan 1) Kos yang lebih tinggi 2) Penambahan berat beban pada alatan 3) Memerlukan compressor Cara Penghasilan

21 21 Gunakan guns tangan dan disambungkan pada clamp yang dibeli pada hujumg batang shaft. Rajah 3.4: Reka Bentuk Konsep reka bentuk projek 3 Pada proses kedua penghasilan projek ini. Idea reka bentuk yang ketiga mencadangkan projek ini menggunakan dan mengabungkan mekanikal dengan elektrikal,dua bahan dalam satu alat, dengan pemasangan plug agar dapat membekal tenaga yang lebih cekap ini memudahkan lagi pengguna untuk menggunakan alatan khas Clamp Valve Removal. Selain itu dengan ada gabungan elektrikal ini dapat menjimatkan lagi masa pengguna semasa mengunci injap dan spring injap pada head silinder dengan menggunakan Clamp Valve Removal. Namun demikian hasil daripada kajian kami, terdapat beberapa kelebihan dan kekurangan. Antaranya ialah :- Kelebihan 1) Menjimatkan masa

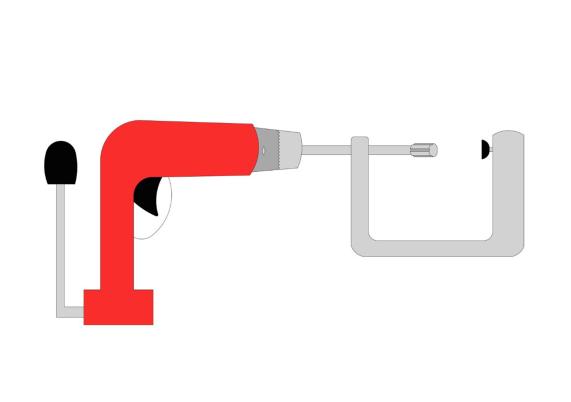

22 22 2) Mudah dikendalikan 3) Boleh dilaraskan kuasa Kekurangan 1) Kos yang tinggi 2) Memerlukan langkah kerja dengan teliti 3) Memerlukan tenaga elektrik Cara Penghasilan : Gunakan drill elektrik yang sedia ada dan sambungkan pada clamp yang dibeli pada hujung batang shaft. REKA BENTUK 3 RAJAH 3.5 : REKA BENTUK 3

23 REKABENTUK PILIHAN Rekabentuk pilihan adalah rekabentuk 3. Ini kerana rekabentuk ini sangat sesuai dengan matlamat kami iaitu menginovasi suatu alat khas yang mempunyai satu kegunaan menjadi dwi-guna.rekabentuk ini juga mempunyai hasil berat yang optimum yang mampu digunakan oleh para mekanik. Selain itu, alat ini juga mempunyai ciri keselamatan dimana alat ini dipasang secara tetap untuk membuka komponen ynag terlibat.pemilihan rekabentuk ini juga disokong oleh penyelia dan pensyarah yang terlibat dan penghasilan komponren tambahan untuk alat khas ini. Alat ini juga didapati mampu untuk mengurangkan kos baik pulih kenderaan dalam proses membuka valve pada head. REKABENTUK PILIHAN GAMBARAN 3D RAJAH 3.6 : Gambaran 3D

24 24 GAMBARAN SISI RAJAH 3.7 : Gambaran sisi 3.6 JADUAL PENILAIAN BERMATRIK Penilaian dan pemilihan konsep ini dibuat secara perbandingan dengan konsep rekabentuk 1, konsep rekabentuk 2 dan konsep rekabentuk 3. Oleh itu, dapat membezakan dari setiap sudut kelebihan dan kekurangan yang ada pada setiap konsep rekabentuk yang dilakarkan. Melalui kaedah penjadualan bermatrik ini lebih mudah untuk memilih konsep rekabentuk yang lebih sesuai akan dipilih sebagai rekabentuk projek yang sebenar.

25 25 Jadual 3.5: Penilaian bermetrik Kriteria Konsep Konsep Konsep Konsep rujukan Kos penghasilan Penyelenggaraan D Keselesaan penggunaan A Modifikasi T Stuktur binaan U Kecekapan M Mudah alih Kekemasan jumlah Baik (+) Kurang baik (-) Daripada jadual penilaian bermetrik, ternyata konsep rekabentuk 3 mempunyai banyak kebaikan dan kelebihan. Malah hanya sedikit sahaja kekurangan yang terdapat pada konsep rekabentuk tersebut. Oleh yang demikan konsep rekabentuk 3 dipilih sebagai konsep rekabentuk yang sebenar berbanding konsep rekabentuk 1 dan konsep reka bentuk ANGGARAN KOS (PROJEK 1 Clamp valve ) Jadual 3.6: Anggaran Kos ( Projek 1 Clamp Valve ) Bil Bahan Kuantiti Kos 1 Drill 1 RM 80 2 Clamp valve 1 RM 70 3 Batang shaft 10 sentimeter RM 10 Jumlah RM 160

26 Pembuatan Komponen Jadual 3.7: Pembuatan Komponen 1) Clamp Valve a)menggunakan clamp yang sedia ada. b) Memasang soket saiz yang berkenaan pada clamp c) Mewelding batang shaft pada hujung clamp 2) Batang shaft 10 mm a) Melarik hujung batang shaft berdiameter 10 mm kepada 7mm b) Memotong batang shaft sepanjang 7 mm 3) Drill a) Memasang batang shaft yang telad dilarik pada mata drill b) Mengunci mata drill dengan ketat c) Melaras kuasa drill

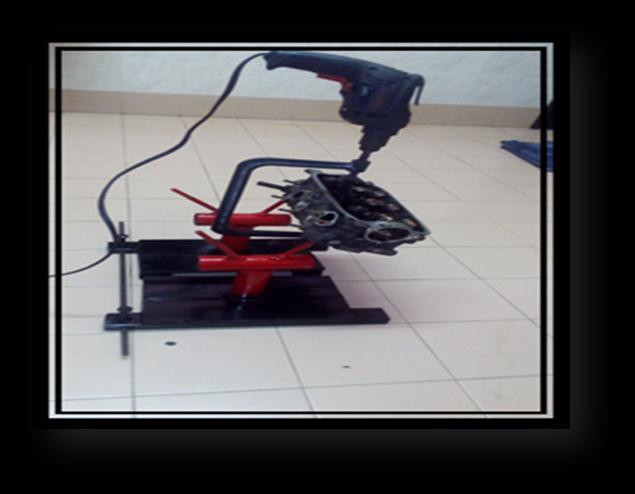

27 PENGUBAHSUAIAN REKABENTUK Rajah 3.8 : Reka bentuk projek 1 Rajah 3.9: Reka bentuk projek 3 Gambarajah 3.9 merupakan reka bentuk clamp valve yang telah dihasilkan.

28 PROSEDUR UJILARI 1) Memasang soket yang bersesuaian dengan saiz injap 2) Memasang batang valve pada mata drill 3) Kuncikan mata drill 4) Pasang clamp valve removal pada batang shaft 5) Laraskan kuasa drill 6) Letakkan clamp valve pada head enjin bersudut 45 c 7) Laraskan mata drill mengikut lawan arah jam untuk membuka injap 8) Keluarkan pin pada spring injap 9) Keluarkan spring dan injap 10) Memasang semula injap laraskan mata drill mengikut arah jam 3.10 PENGREKODAN DATA Jadual 3.8 Pengrekodan data Bil Jenis kuasa Masa yang diambil 1 Bateri 50 saat 2 Elektrik 30 saat 3 Compressor 30 saat

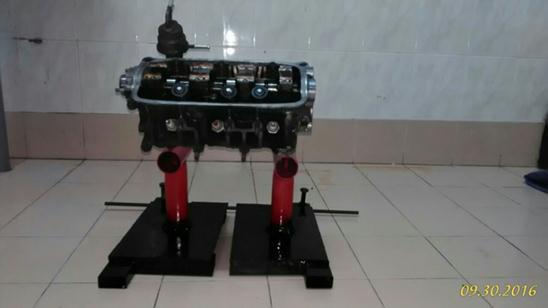

29 HEAD VALVE STAND Pendirian head adalah alat yang biasa digunakan untuk membaiki atau grand valve ia menggunakan struktur sokongan julur berat untuk memegang head di udara supaya mekanik mempunyai akses kepada mana-mana permukaan terdedah. Walaupun omboh head tunggal kecil biasanya diletakan di atas meja untuk dibaiki namun keselamatan lebih terjamin kerana reka bentuk penutupan serba boleh adalah lebih lebih ringan daripada standard.menggunakan injab diameter besar bagi pengeluaran yang bersih,mudah dan berkesan. Alat ini boleh mendirikan stand head supaya mudah untuk headvalve diselenggara kerana proses tersebut memerlukan headvalve diangkat 20 darjah dari permukaan meja. RAJAH 3.10 : Head Valve Stand

30 RUMUSAN BAB Bab 3 ini menerangkan tentang carta gantt mingguan. Selain itu, juga menerangkan idea reka bentuk dan pemilihan reka bentuk. Faktor-faktor bentuk juga diterangkan dan juga proses penyediaan projek ini.
