X-tra kolekcija za dizajn radijatore i sušače peškira

Transcript

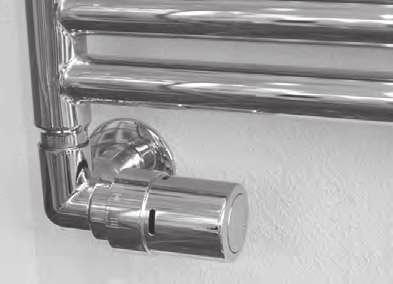

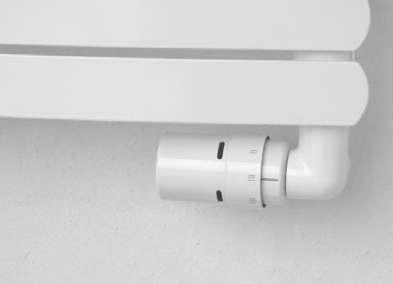

1 X-tra kolekcija za dizajn radijatore i sušače peškira EN Primena X-tra kolekcija je serija termostatskih radijatorskih ventila namenjena za sušače peškira i dizajn radijatore. To je elegantan set, visoko estetizovan lak za montažu. Set se sastoji od termostatske glave, ventila i navijka sa mogućnošću pražnjenja. Ventili i glave su dostupni u beloj,hrom, inox i zlatnoj boji. Set je izrađen tako da obezbeđuje savršeno uklapanje sa sušačem ili dizajn radijatorom. Estetski je dopadljiv i njegova kompaktna konstrukcija omogućava montažu ispod sušača, paralelno sa zidom čime se izbegava rizik od slučajnog oštećenja ili lomljenja termostatske glave. Postoje dva tipa termostatskih glava koji se razlikuju u konceptima regulacije kojima su namenjeni: re. Tip RAX, koji je regulator sobne temperatu Tip RTX graničnik povratne temperature vode, reguliše protok u radijatoru u zavisnosti od temperature vode u povratu. Podešen na 5-10 stepeni iznad sobne temperature, RTX će održavati sušač toplim - obezbeđujući suve peškire. Vizuelno, obe glave izgledaju isto. Jedina razlika je u oznakama na skali za podešavanje. RAX ima I-II-III-IV-V, a RTX ima brojeve

2 Naručivanje, ventili Naručivanje, termostatske glave Tip Opis Hrom RAL 9010 RAL 9016 Inox Zlato RA-URX, montaža sa de-sne strane, u povratni 013G G G G vod RA-URX, montaža sa leve 013G G G G strane, u povratni vod RLV-X, montaža sa desne strane, navijak 013G G G G RLV-X, montaža sa leve strane, navijak 013G G G G RAX, termostatska glava 013G G G G G6172 RTX, limiter povratne 013G G G G temperature Naručivanje, set desne strane, RAX termostatska leve strane, RAX termostatska desne strane, RTX termostatska leve strane, RTX termostatska 013G G G G G G G G G G G G G G G G G G G G4031 Tehnički podaci Priključci kv-vrednosti (m3/h) sa RAX senzorom 1) Tip Konstrukcija Radijator Sistem N N (kvs ) RA-URX Levo montiran ugaoni ventil Desno montiran ugaoni ventil R ½ R ½ Tip RLV-X Priključci Design k v -vrednosti (m3/h) zavisno od broja okretaja Radijator Sistem k vs Levo montiran navijak Desno montiran navijak R ½ R ½ Max. radni pritisak: 10 bar, Max. diferencijani pritisak 2): 0,6 bar, Test pritisak 16 bar, Max. temp.: 120 C kv-vrednost označava protok vode (Q) u m3/h pri padu pritiska (Δp) preko ventila od 1 bar; kv = Q: Δp. Pri podešavanju N, kv-vrednost je ustanovljena prema EN 215, na Xp= 2K tj. ventil je zatvoren na temperaturi za 2 C višoj od sobne. Za niža podešavanja Xp vrednost se smanjuje do 0.5K na podešenoj vrednosti 1. kvs-vrednost je protok Q kroz otvoren ventil pri podešavanju N. Maksimalni diferencijalni pritisak određuje maksimalni pritisak pri kojem ventili još uvek imaju zadovoljavajuću regulaciju. Kao i sa svakim uređajem koji uzrokuje pad pritiska u sistemu, može se javiti buka. Da bi se osigurao nečujan rad, maksimalni pad pritiska ne bi trebalo da prelazi 30 do 35 kpa. Diferencijalni pritisak može biti redukovan korišćenjem Danfoss regulatora dif. pritiska tipa ASV-PV

3 Tehnički podaci Kapaciteti Kapacitet RA-URX, RLV-X i RAX senzora pri P-opsegu između 0.5 K i 2 K. Primer dimenzionisanja Potrebna količina toplote: 0.65 kw Temperaturska razlika u radijatoru: 30 C. Protok kroz radijator: Q = 0.65 = 0.18 m 3 /h = l/s 30 x 1.16 Preporučeni pad pritiska na ventilu: p = 1 mwg Podešavanje ventila: "2" Alternativno, vrednost predpodešavanja može biti pročitana direktno u tabeli Tehnički podaci na prethodnoj strani k v = Q (m 3 /h) p (bar) Predpodešavanje ventila sa RTX glavama Obzirom na funkciju RTX senzora (ograničivač temperature vode u povratu), retko se preporučuje drugačije podešavanje kv vrednosti ventila od fabričkog podešavanja N. Tabela pokazuje redukovani protok u m3/h kada je primenjeno različito kv-podešavanje: Predpodešavanje ventila 2K 5K N

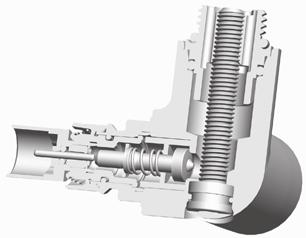

4 Konstrukcija RA-URX sa zaptivnim prstenom za RAX 1. Zaštitni poklopac 2. Zaptivni prsten 3. Igla ventila 4. Povratna opruga 5. Podešavajući cilindar 6. Telo ventila 7. Imbus zavrtanj 8. Samozaptivni prsten RA-URX sa zaptivnim prstenom za RTX 1. Zaštitni poklopac 2. Zaptivni prsten 3. Igla ventila 4. Povratna opruga 5. Podešavajući cilindar 6. Telo ventila 7. Imbus zavrtanj 8. Samozaptivni prsten RLV-X 1. Samozaptivni prsten 2. Imbus zavrtanj 3. Telo ventila 4. Zaporni konus 5. Cilindrična vođica 6. Zaštitni poklopac Sklop ventila sastoji se od tela ventila i samozaptivnog umetka sa dve O-prstena, jednog za zaptivanje prema radijatoru, i drugog za zaptivanje u kućištu ventila. Imbus zavrtanj ima jedan O-prsten koji osigurava zaptivanje u kućištu ventila. Ukoliko priključci radijatora nisu pogodni za O-zaptivke, potrebno je koristiti uobičajene materijale za zaptivanje. Materijali u kontaktu sa vodom Cilindar za podešavanje PPS Osovina dezinfekciju O-prstenovi EPDM Pečurka ventila NBR Igla ventila Telo ventila Ms 58 Ms, otporan na Hromirani čelik

5 Tehnički podaci Oprema, rezervni delovi i pribor Kompresioni fiting Kodni broj Kodni broj čelik/bakar, 8 mm 013G4108 ALUPEX, 12 x 2 mm 013G4172 čelik/bakar, 10 mm 013G4110 ALUPEX, 14 x 2 mm 013G4174 čelik/bakar, 12 mm 013G4112 ALUPEX, 16 x 2 mm 013G4176 čelik/bakar, 14 mm 013G4114 PEX, 12 x 1.1 mm 013G4143 čelik/bakar, 15 mm 013G4115 PEX, 12 x 2 mm 013G4142 čelik/bakar, 16 mm 013G4116 PEX, 14 x 2 mm 013G4144 Rezervni delovi Zaptivni prsten za RA-URX ventil sa RAX senzorom Pribor Slavina za punjenje i pražnjenje PEX, 15 x 2.5 mm PEX, 16 x 2 mm 013G G4146 Kodni broj 013G0290 Kodni broj 003L0152 Predpodešavanje Predpodešavanje Danfoss ventila je jednostavno i ne zahteva nikakav alat. uklonite zaštitni poklopac ili termostatsku glavu podići prsten za predpodešavanje okrenuti suprotno kazaljci na satu na željenu vrednost. pustiti prsten Korak predpodešavanja je 0.5 pozicija između 1 i 7. Pozicija N predstavlja potpuno otvoren ventil. Podešavanje temperature RAX C I II III IIII >I C = zaštita od mržnjenja 0 I< >I RTX C Temperatura zatvaranja

6 Montaža Ventil se ugrađuje u povratni vod, a navijak u razvodni. Montaža i ventila i navijka vrši se korišćenjem 17 mm hexagonalnog ključa (kao na slici). Žuti poklopac ventila može se privremeno koristiti za otvaranje i zatvaranje ventila. Navijak ima i zapornu i funkciju punjenja i pražnjenja. Svi O-prstenovi su od EPDM, što znači da nije prihvatljiva upotreba mineralnih ulja ili masti. Zatvaranje, punjenje i pražnjenje
