1 Tehničko veleučilište u Zagrebu VIII Seminar stručnog usavršavanja ovlaštenih inženjera elektrotehnike u graditeljstvu Zagreb, 12. i 13. veljača RASVJETA SPORTSKIH DVORANA Mr.sc. Davor Petranović,dipl.ing.el. Sportska rasvjeta 1. Standardizacija 2. Nivoi rasvijetljenosti 3. Izbor svjetiljaka 4. Izbor izvora svjetla 5. Programi za proračun rasvijetljenosti 6. Primjer proračuna rasvijetljenosti sportske dvorane 1

2 Svjetlotehničke veličine 1. Svjetlosni tok predstavlja snagu zračenja koju emitira izvor svjetla u svim smjerovima. Jedinica za svjetlosni tok je lumen (lm). 2. Rasvijetljenost je mjerilo za količinu svjetlosnog toka Φ koji pada na odreñenu površinu. Jedinica za rasvijetljenost je lux (lx). 3. Jakost svjetlosti predstavlja snagu zračenja koju emitira izvor svjetla u odreñenom smjeru. Jedinica za jakost svjetlosti je candela (cd). 4. Luminancija je sjajnost rasvijetljene ili svjetleće površine kako je vidi ljudsko oko. Mjeri se u candelama po površini (cd/m 2 ). Rasvjeta sportske dvorane Osnovna svrha instalacije sustava rasvjete sportske dvorane je kvalitetno i sigurno odvijanje sportskog dogañaja. Općenito govoreći, rasvjeta sportske dvorane mora omogućiti sportašima nesmetano bavljenje sportom, te prisutnim i televizijskim gledateljima nesmetano praćenje sportskog dogañaja. 2

3 Standard Europski standard EN 12193:1999 Sports lighting EN Glavna površina (PA) Ukupna površina (TA) Mreža proračunskih/mjernih točaka Ograničenje blještanja Temperatura boje Uzvrat boje Faktori jednolikosti Televizijski prijenos Klase rasvjete Zahtjevi za različite sportove u zatvorenom prostoru 3

4 Glavna i ukupna površina Glavna površina (PA) je površina koja je potrebna za odigravanje sporta. Ukupna površina (TA) je površina koja uključuje glavnu površinu i sigurnosnu površinu oko nje. Mreža proračunskih i mjernih točaka Mreža proračunskih i mjernih točaka označava točke na promatranoj površini, a koje služe za proračun i/ili mjerenje rasvijetljenosti. p = logd p veličina okca mreže (m) d dulja dimenzija promatrane površine (m) Karakteristične vrijednosti su: (p=0.2 m, d=1 m), (p=1 m, d=10 m) i (p=5 m, d=100 m). 4

5 Rasvjeta gledališta i sigurnosna rasvjeta Rasvjeta gledališta mora biti najmanje 10 lx, a definirana je prvenstveno zbog vizualnog komfora, a tek onda sigurnosti. Sigurnosna rasvjeta je zbog sigurnog zaustavljanja sportskog dogañaja. Definira se kao postotak sportske rasvijetljenosti i duljini trajanja. Plivanje (5% u trajanju 30 s) Jahanje (5% u trajanju 120 s) Sportska gimnastika (10% u trajanju 30 s) Za nastavak sportskog dogañaja rasvjeta treba biti barem klase III. Ograničenje blještanja lještanje mora biti ograničeno da se ne smanji ugoda gledanja sportskog dogañaja. Ograničenje blještanja se uglavnom rješava pravokutnim rasporedom svjetiljka na krovnoj konstrukciji. 5

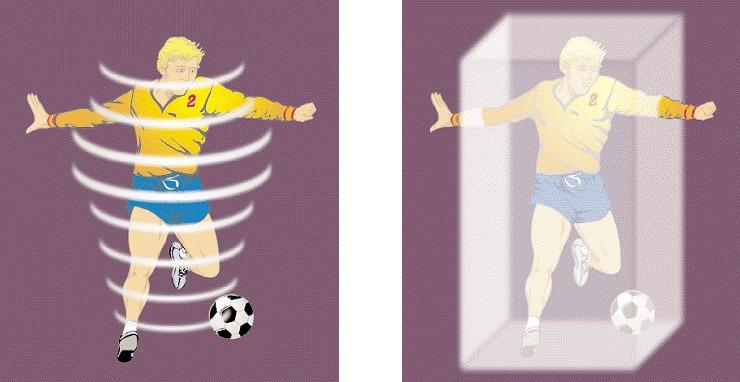

6 Klase rasvjete Vertikalna rasvijetljenost Vertikalna rasvijetljenost u smjeru gledatelja i TV kamera. 6

7 Vertikalna rasvijetljenost za TV prijenos Nivo vertikalne rasvijetljenosti uglavnom ovisi o brzini akcije, udaljenosti kamere i kuta snimanja. Sportovi se dijele u CTV grupe (A, ili C). Grupe na slijedećem grafikonu nisu za usporenu (slowmotion) reprodukciju. Udaljenost TV kamere od sportskog terena je označena slovom d. Vertikalna rasvijetljenost za TV prijenos 7

8 Televizijski zahtjevi po sportovima (1) Sport Atletika adminton iljar oćanje oks rzo klizanje Dizanje utega Hokej na ledu Hrvanje Jahanje Judo Košarka CTV grupa A A A C A C A Televizijski zahtjevi po sportovima (2) Sport CTV grupa Kuglanje A Mali nogomet Odbojka Pikado A Ples Plivanje i vodeni sportovi A Ritmička gimnastika Rukomet Sportska gimnastika Stolni tenis C Streljaštvo A Tenis Umjetničko klizanje 8

9 Jednolikost rasvijetljenosti U 1 i U 2 U U 1 2 E = E = E min max min E sr Jednolikost horizontalne rasvijetljenosti E E hmin hmax 0.5 Faktori jednolikosti vertikalne rasvijetljenosti E E E E vmin vmax v min v max u smjeru TV kamere za bilo koju točku i sve glavne smjerove Odnos horizontalne i vertikalne rasvijetljenosti Ehsr E vsr 9

10 Temperatura boje i uzvrat boje R a Temperatura boje rasvjete Temperatura boje rasvjete mora biti izmeñu 3000 K i 6500 K. Unutar rasvijetljenog područja temperatura boje ne smije odstupati od prosječne vrijednosti za više od granica na slijedećem grafikonu. 10

11 Tolerancija temperature boje Uzvrat boje Indeks uzvrata boje R a mora biti uvijek veći od 65, a preporučljiva vrijednost je najmanje

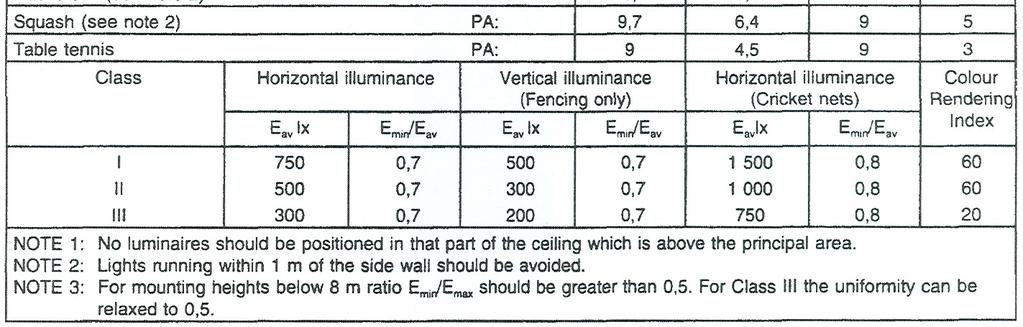

12 Zahtjevi za neke sportove u zatvorenom (1) Zahtjevi za neke sportove u zatvorenom (2) 12

13 Zahtjevi za neke sportove u zatvorenom (3) Zahtjevi za neke sportove u zatvorenom (4) 13

14 Zahtjevi za neke sportove u zatvorenom (5) Zahtjevi za neke sportove u zatvorenom (6) 14

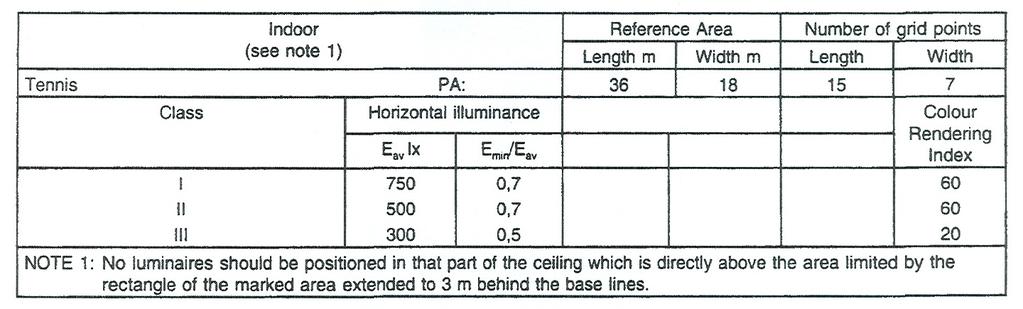

15 Zahtjevi za neke sportove u zatvorenom (7) Reflektori kut rasipanja 15

16 Reflektori - podjela Naziv Kut rasipanja β ( kod 0,5 I max ) Uskosnopni < 20 o Srednjosnopni 20 o < β < 40 o Širokosnopni > 40 o Reflektori - tipovi a) Rotacijsko simetrični b) Asimetrični 16

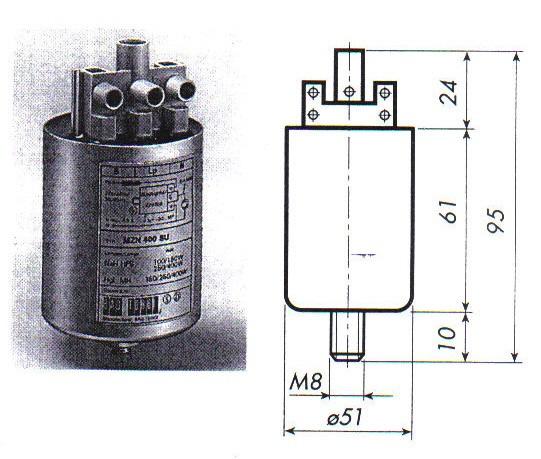

17 Izvori svjetla Metalhalogeni izvori svjetla Predspojne naprave Hladno paljenje Vruće paljenje 17

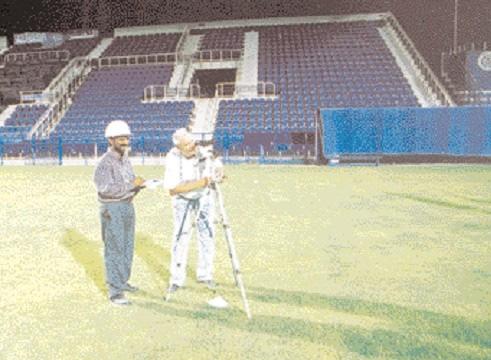

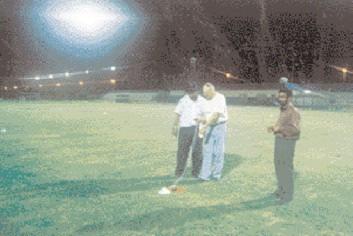

18 Programi za proračun sportske rasvjete Sisport, Siteco Calculux, Philips Relux Exlux, TEP Mjerenje rasvijetljenosti Horizontalna Vertikalna 18

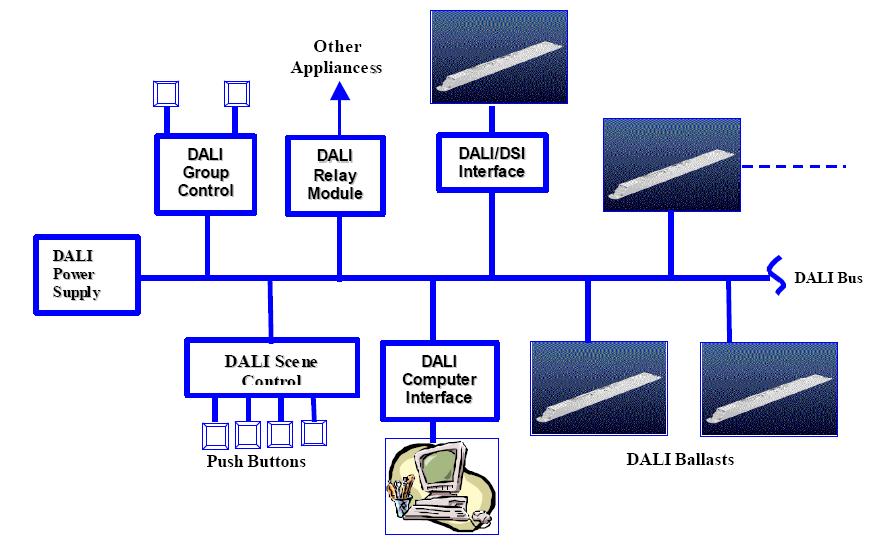

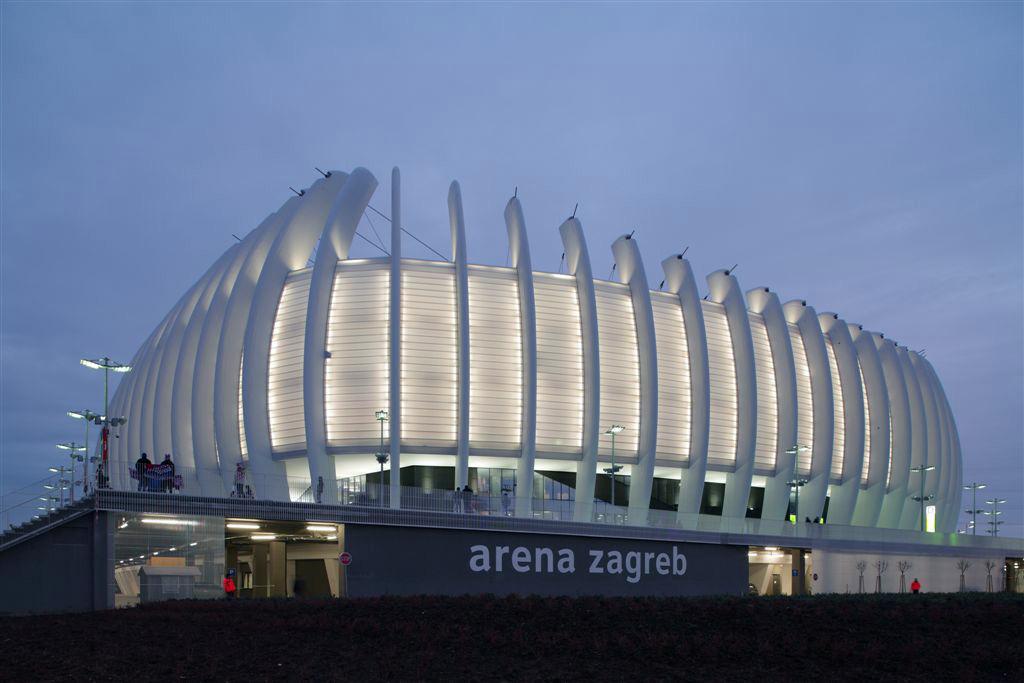

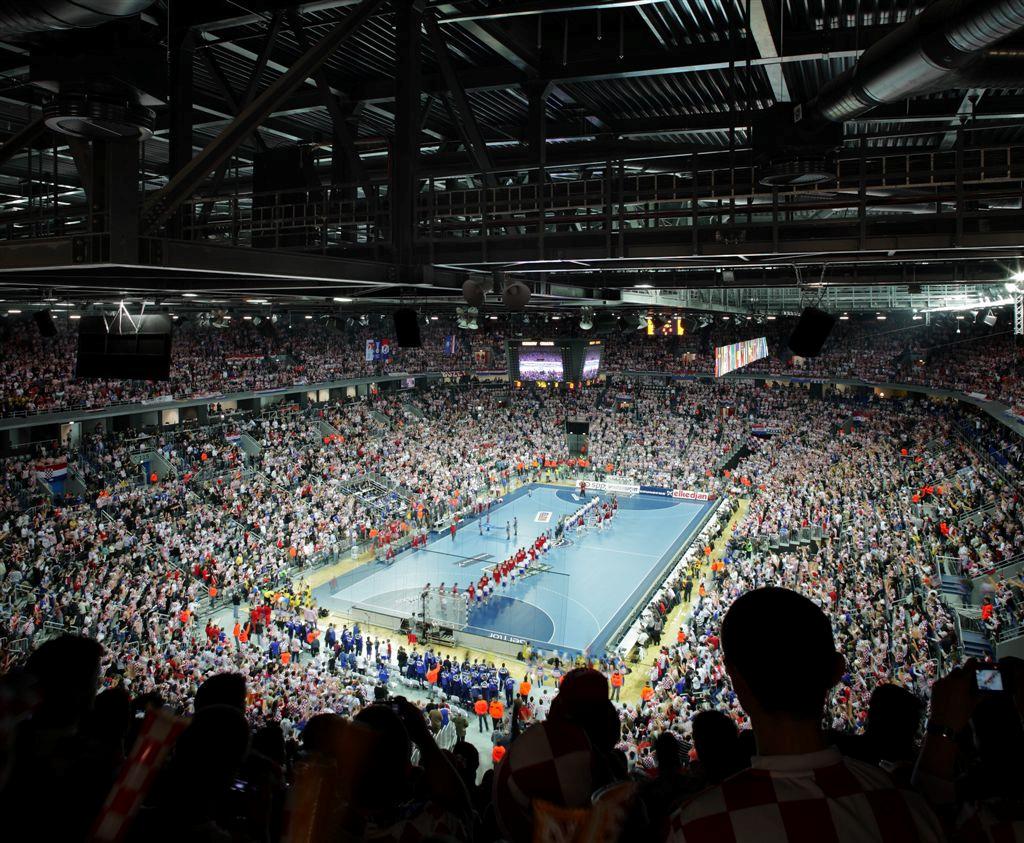

19 Upravljanje rasvjetom DALI Digital Addresable Lighting Interface Primjer svjetlotehničkog proračuna Arena Zagreb 19

20 Svjetlotehnički proračun Sisport, Siteco program za svjetlotehnički proračun Svjetlotehnički proračun je izvršio Jörg Eggers, Siteco, Njemačka 20

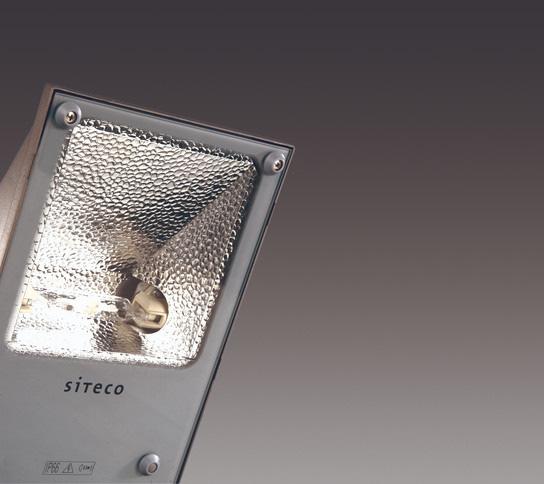

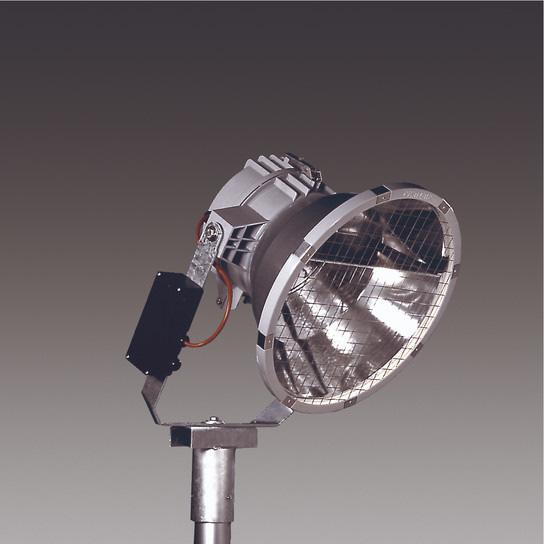

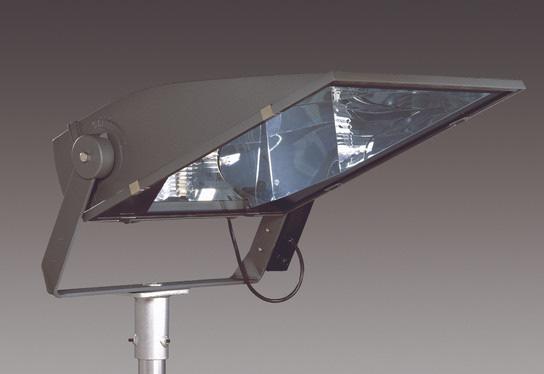

21 Karakteristika rasvjetnog sustava Reflektor Izvor Količina Namjena rasvjete A2 MAXI HIT-DE 1000 W 44+16(VP) Sportska R3 MAXI HIT-DE 1000 W 28+32(VP) Sportska R3 MAXI HIT-DE 1000 W 8+28(VP) Sportska A2 MINI HIT-DE 400 W 32 Servisna terena A2 MINI HIT-DE 250 W 40 Servisna tribine A2 MINI QT-DE 500 W 36 Sigurnosna teren S2 MINI QT-DE 500 W 36 Sigurnosna tribine Ukupno: 300 VP vruće paljenje Reflektori A2 MAXI R3 MAXI A2 MINI S2 MINI 21

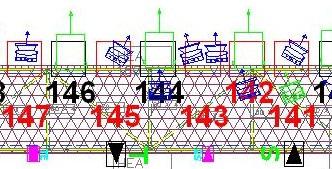

22 Tlocrt dvorane Rasvjetne grupe 22

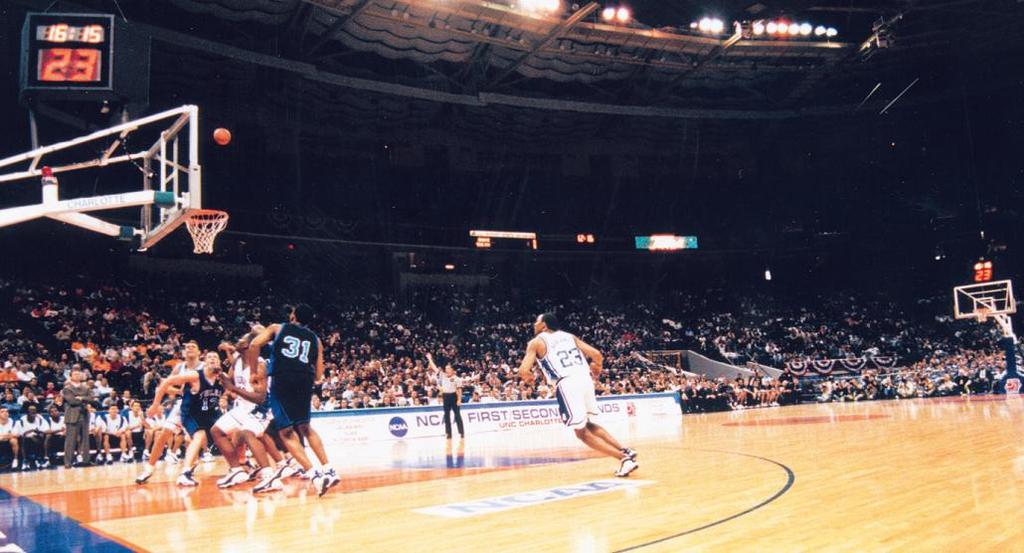

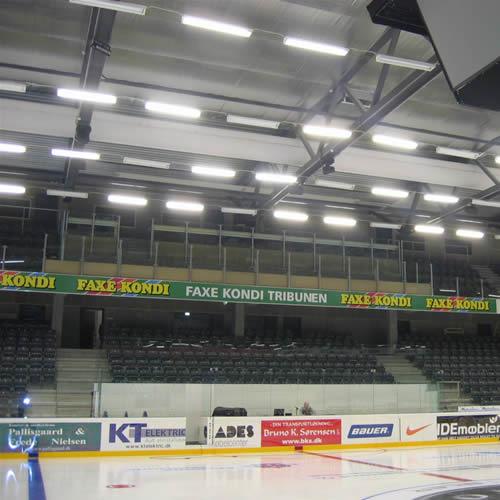

23 Dvorana sveučilišta North Carolina Notre Dame E h =2691 lx, E v =1399 lx (u smjeru glavne kamere) Primjer rasvjete klizališta 1500 lx horizontalno i 1000 lx vertikalno 23

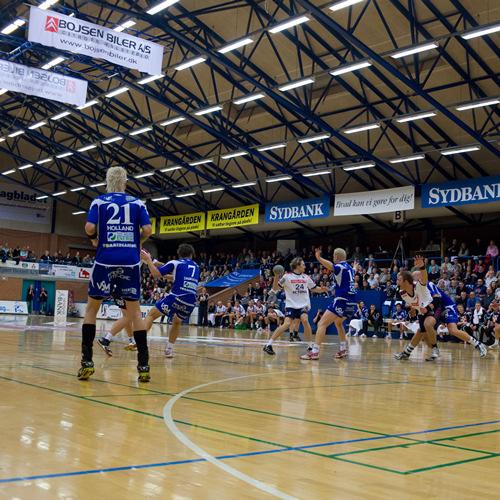

24 Primjer rasvjete rukometne dvorane 2200 lx, 200 x 4 x 80 W T16 svjetiljke Primjer indirektne rasvjete zatvorenog skijališta 150x400 W MH svjetiljke (opća) W H (sigurnosna) 24

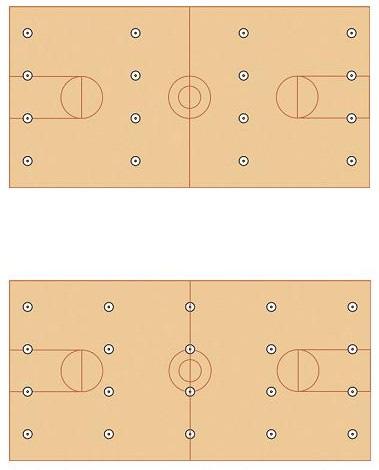

25 Primjer rasvjete školske dvorane GE priručnik Kowloon ay Indoor Games Hall DALI sustav upravljanja rasvjetom 25
