1 ΣΥΜΒΟΛΗ ΤΟΥ ΙΤΣΑΚ ΣΤΗΝ ΑΝΤΙΣΕΙΣΜΙΚΗ ΘΩΡΑΚΙΣΗ ΤΗΣ ΧΩΡΑΣ ΙΤΣΑΚ - TEE/TKM 30/5/2018 Σύγχρονες τάσεις και προοπτικές στην καταγραφή και ανάλυση της σεισµικής απόκρισης εδάφους, θεµελιώσεων, γεωκατασκευών και υποδοµών. Κωνσταντία Μάκρα, Εµµανουήλ Ροβίθης Σε συνεργασία µε υπόλοιπους Τοµείς του ΙΤΣΑΚ & Τεχνική Υποστήριξη: Κωνσταντινίδου Κ., Ζαχαρόπουλος Σ., Μαρίνος Α., Αδάµ Ν. Ινστιτούτο Τεχνικής Σεισµολογίας και Αντισεισµικών Κατασκευών, Μονάδα Έρευνας ΟΑΣΠ

2 Περίγραμμα παρουσίασης συμβολής ΙΤΣΑΚ σε θέματα Γεωτεχνικής Σεισμ. Μηχανικής Επιρροή Τοπικών Εδαφικών Συνθηκών στη σεισμική κίνηση ü 1Δ ανάλυση διάδοσης σεισμικών κυμάτων - Μικροζωνικές μελέτες ü 2Δ ανάλυση - Σύνθετες γεωλογικές δομές (επιφανειακή τοπογραφία, αλλουβιακές κοιλάδες) Αλληλεπίδραση εδάφους θεμελίωσης κατασκευής ü Πειραματική επαλήθευση βασικών μηχανισμών φαινομένου με βάση καταγραφές Υποστηρικτικά δίκτυα ΙΤΣΑΚ θεμάτων ΓΣΜ σε επίπεδο ΠΣ ü Δίκτυο επιταχυνσιογράφων Καλοχωρίου ü Δίκτυο επιταχυνσιογράφων εντός γεωτρήσεων στο ΠΣ Θεσσαλονίκης Σεισμική απόκριση και σχεδιασμός γεωκατασκευών και υποδομών ü Φράγματα, σήρραγες, βάθρα γεφυρών κ.α. Καινοτόμες μέθοδοι τηλεπισκόπησης σε θέματα ΓΣΜ ü Μέθοδος LiDAR και αλληλεπίδραση εδάφους κατασκευής σε επίπεδο ΠΣ

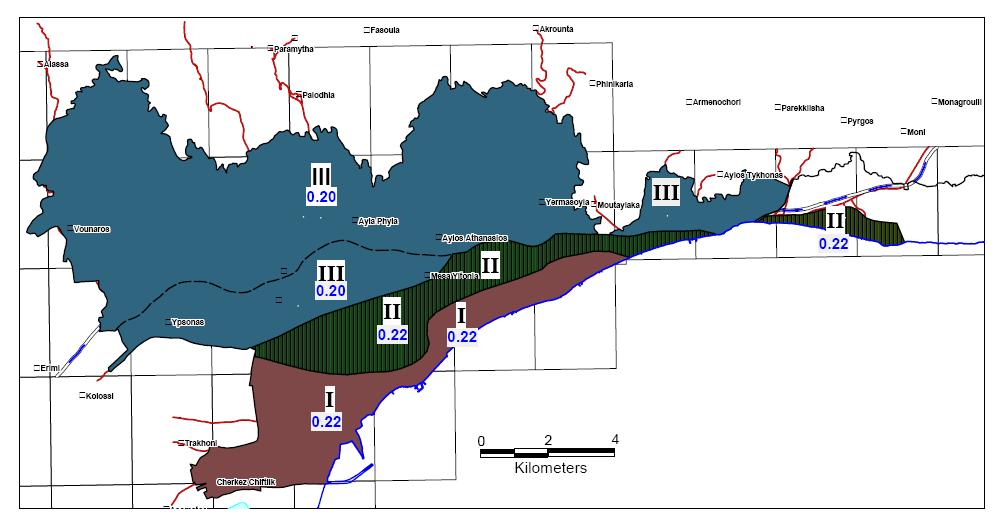

3 Επιρροή ΤΕΣ στη σεισμική κίνηση 1Δ ανάλυση Μικροζωνικές μελέτες Συντελεστής εδαφικής ενίσχυσης: S = PSA(T) soil /PSA(T) rock H=50m Vs=500 m/sec H=80m Vs=500 m/sec H=110m Vs=500 m/sec H=80m Vs=300 m/sec H=80m Vs=700 m/sec PGA soil (m/sec 2 ) Γράφημα για T = 0sec : S = PGA soil /PGA rock Dickenson & Seed (1996) B+C1 to C3 4 Dickenson & Seed (1996) C4+D+E EC8 (DRAFT2001) - B 3 EC8 (DRAFT2001) - C UBC97-SD PGA - rock (m/s 2 ) UBC97-SC NEHRP2000-C NEHRP2000-D Συμμετοχή ΙΤΣΑΚ σε ΜΜ σε Θεσσαλονίκη, Κοζάνη, Βόλος, Λεμεσός, Πάφος κ.α. 1 PGA rock (m/sec 2 ) Σύγκριση αποτελεσμάτων εδαφικής απόκρισης ΜΜ με φάσματα κανονισμού ανα ζώνη μελέτης Αναστασιάδης κ.α. (2006) PiKlakis et al 2002

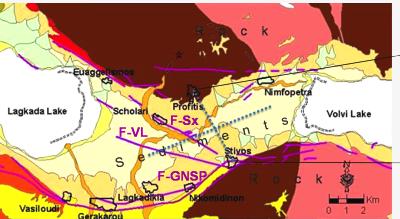

4 Σύνθετες γεωλογικές δομές 2Δ ανάλυση της εδαφικής απόκρισης Παράδειγμα Μυγδονίας λεκάνης πεδίο δοκιμών Euroseistest σύγκριση καταγραφών με αποτελέσματα 2Δ και 1Δ αναλύσεων TST Time (sec) REC 2D 1D A G R A V A T I O N F A C T O R R E C / 1 D 2 D / 1 D P E R I O D ( s e c ) T S T Κέντρο λεκάνης SA(T) 2Δ /SA(T) 1Δ STC Time (sec) REC 2D 1D A G R A V A T I O N F A C T O R S T C Άκρο λεκάνης P E R I O D ( s e c ) Makra et al 2001, Pure and Applied Geophysics

5 PiKlakis et al (2015) 6ICEGE, Riga et al (2016, 2018) SDEE Σύνθετες γεωλογικές δομές: Πρόταση συντελεστών εδαφ. ενίσχυσης SA(T) 2Δ / SA(T) 1Δ Παραμετρική διερεύνηση από μεγάλο αριθμό αναλύσεων σεισμικής απόκρισης αλλουβιακών κοιλάδων Παράμετροι ανάλυσης Ταχύτητα V s εδάφους (250, 350, 500m/sec) Απόσβεση Qs εδάφους (25, 35, 50) Γεωμετρία λεκάνης (w, a 1, a 2, h) λόγος SA(T) 2Δ /SA(T) 1Δ στις περιοχές c, d και e σε συνάρτηση με την ιδιοπερίοδο Τ 0,c του εδάφους στο κέντρο της λεκάνης c d e Ερ. Πρόγραμμα NERA (FP7-EU)

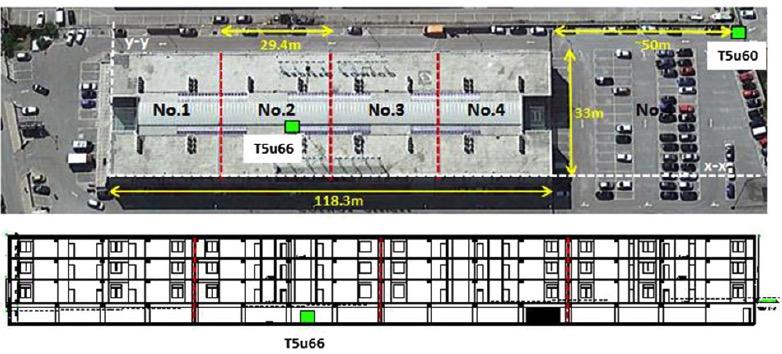

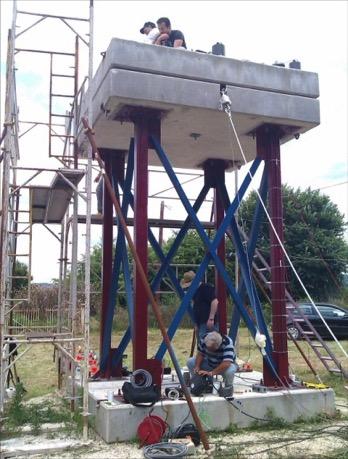

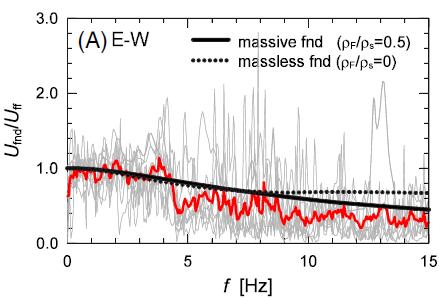

6 Αλληλεπίδραση Εδάφους Θεμελίωσης - Κατασκευής Διαφορετικά χαρακτηριστικά ταλάντωσης της κατασκευής : T ssi > T fixed Υποδομή EuroProteas Πείραμα εξαναγκασμένης ταλάντωσης με χρήση διεγέρτη ΙΤΣΑΚ έκκεντρων μαζών ΜΚ500U Ερ. Πρόγραμμα SERIES (FP7-EU) Συνεργασία με ΕΕΘΓΣΜ-ΑΠΘ u& o 60 ( F o/mstr. ) mass A mass A+B mass A+B+C mass A+B+C+D? Τροποποίηση της σεισμικής κίνησης στην βάση της κατασκευής U b = Uff Κτίριο COSMOS: Καταγραφές από δυο επιταχυνσιογράφους ΙΤΣΑΚ σε υπόγειο και εξωτερικό πάρκινγκ f ssi f fixed f (Hz)

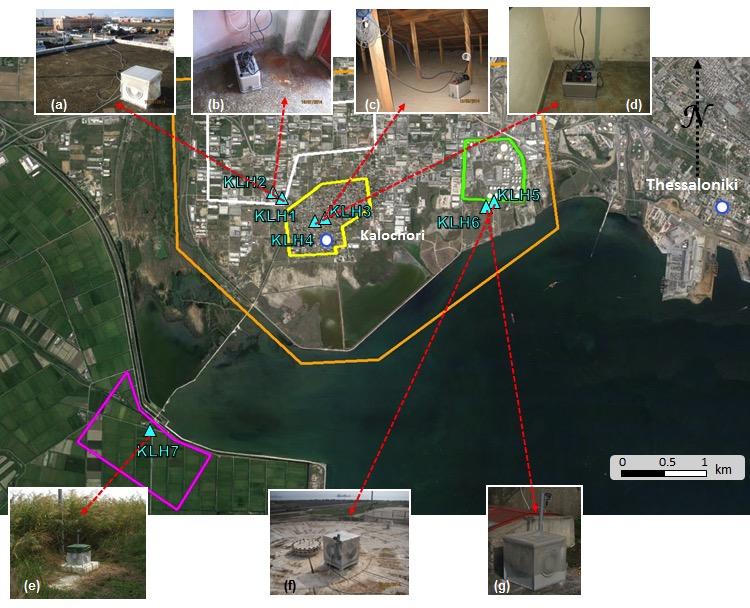

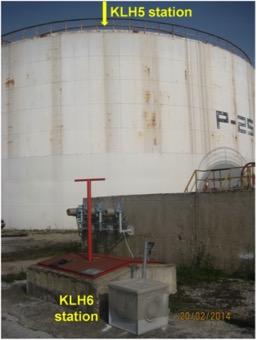

7 Υποστηρικτικά δίκτυα ΙΤΣΑΚ σε θέματα ΓΣΜ Δίκτυο επιταχυνσιογράφων Καλοχωρίου (Kalochori Accelerometric Network) Ερ. Πρόγραμμα INDES-MUSA S ( ) Χρηματοδότηση από ΓΓΕΤ ( ) UF FF 7 σταθμοί KLH1-KLH7 3 δομικές ζώνες και ελεύθερο πεδίο Συνεχής καταγραφή (24/7) στα 200sps Τεκμηρίωση σταθμών Μεταφορά δεδομένων σε πραγματικό χρόνο σε server στο ΙΤΣΑΚ 78 καταγεγραμμένοι σεισμοί (2<Μ L <6.2) από Ιαν.2014 Δεκ.2016

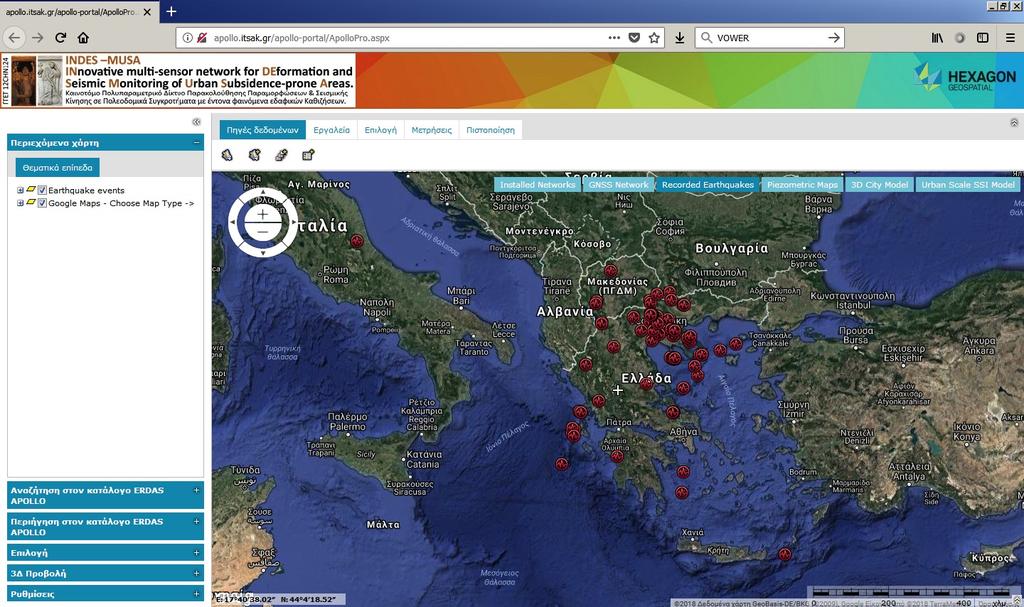

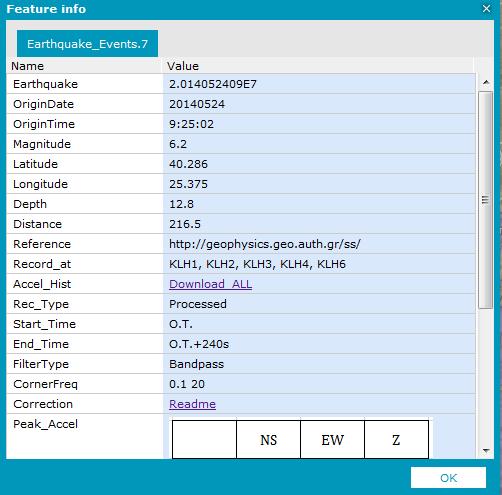

8 Υποστηρικτικά δίκτυα ΙΤΣΑΚ σε θέματα ΓΣΜ Όλα τα δεδομένα/σταθμό και τα μεταδεδομένα /σεισμό διαθέσιμα σε Web-GIS πλατφόρμα (σχεδιασμός από Geosystems Hellas - Συντονιστής του έργου INDES-MUSA) h p://apollo.itsak.gr/apollo-portal/apollopro.aspx DOWNLOAD PROCESSED DATA in ascii format DOI: /m9.figshare

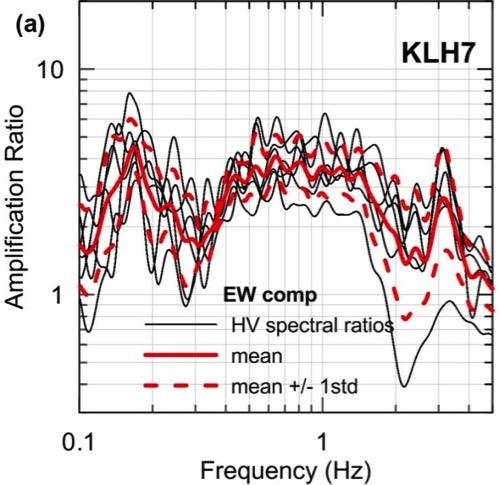

9 Υποστηρικτικά δίκτυα ΙΤΣΑΚ σε θέματα ΓΣΜ Αξιοποίηση δεδομένων δικτύου KAN Λόγος PGA μεταξύ σταθμών εδάφους KLH4 (εντός αστικής ζώνης)- KLH7 (ελ.πεδίο) PGA UF /PGA FF (b) Makra et al. (2018) 16ECEE Rovithis et al. (2018) ES Kirtas et al. (2018) 16ECEE Εκτίμηση χαρακτηριστικών εδαφικής απόκρισης από λόγους H/V M L Εκτίμηση δυναμικών χαρακτηριστικών ενοργανωμένων κατασκευών f o,soil

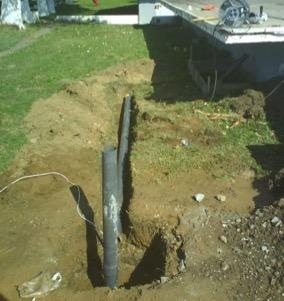

10 Υποστηρικτικά δίκτυα ΙΤΣΑΚ σε θέματα ΓΣΜ Χρηματοδότηση από ΠΕΠ Κεντρικής Μακεδονίας Εγκατάσταση ζεύγους επιταχυνσιογράφων (επιφάνεια εδάφους και εντός γεώτρησης) σε 4 θέσεις εντός ΠΣ Θεσσαλονίκης Λιμάνι ΤPOR (0μ & -80μ) Νομαρχία TPRE (0μ & -58μ) ΕΕΘΓΣΜ ΑΠΘ TAUT (0μ & -40μ) Σεισμ. Σταθμός ΑΠΘ - TSST(0μ & -30μ)

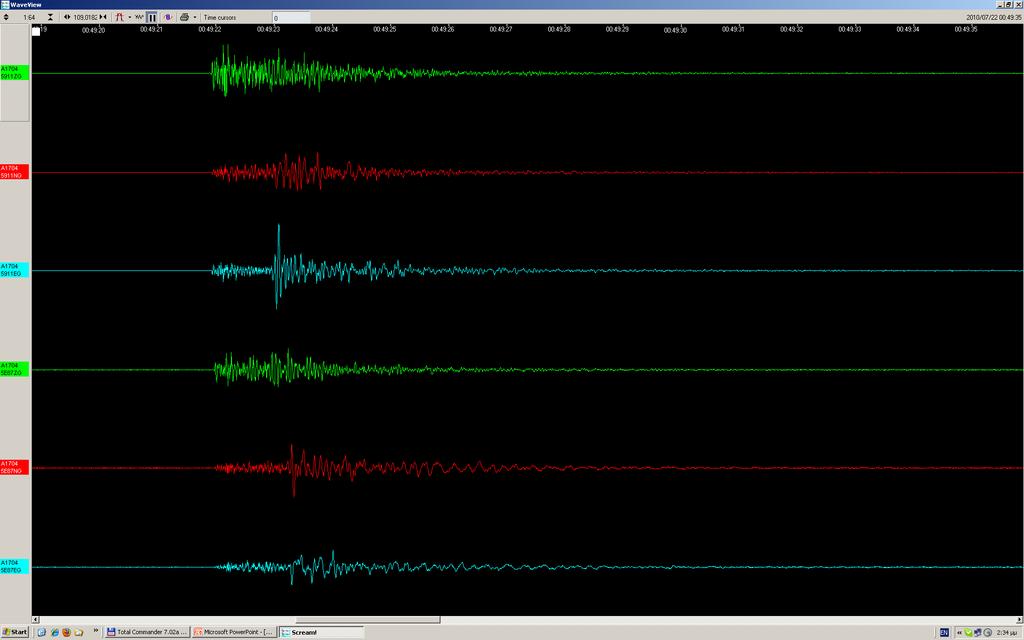

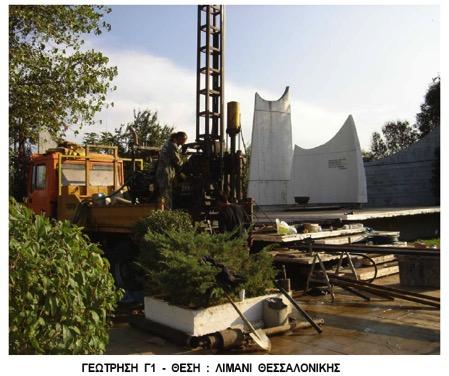

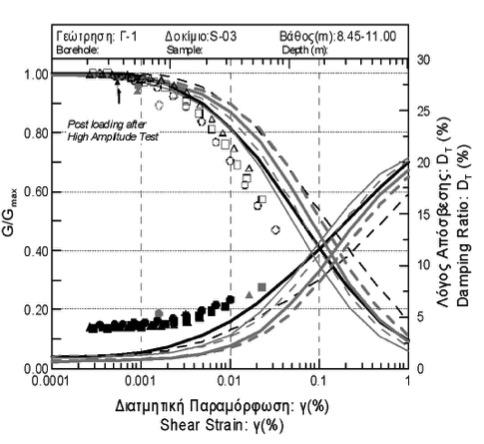

11 Υποστηρικτικά δίκτυα ΙΤΣΑΚ σε θέματα ΓΣΜ Θέση: Λιμάνι Θεσσαλονίκης Ενδεικτικές καταγραφές: Επιφάνεια εδάφους (0m) Τεκμηρίωση θέσης σταθμών: Εντός γεώτρησης (-80m) Δοκιμές πεδίου (Εδαφοτεχνική τομή) Εργαστηριακές Δοκιμές

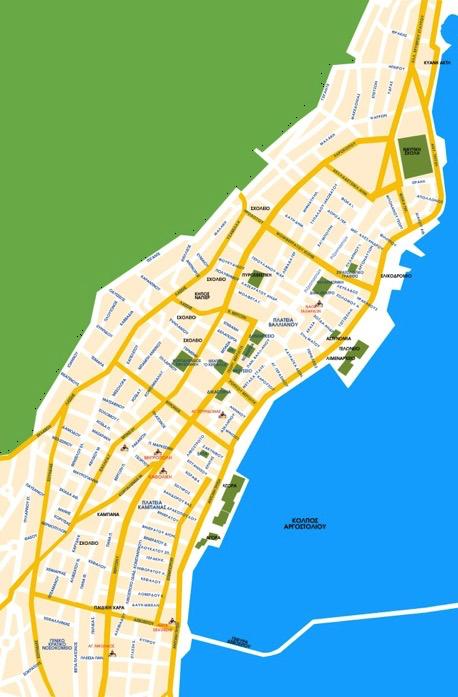

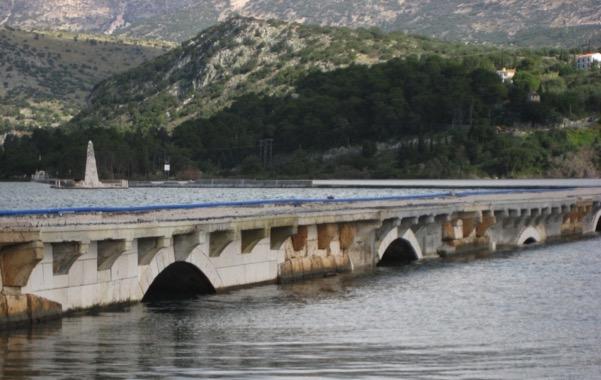

12 Διερεύνηση σεισμικής απόκρισης γεωκατασκευών και υποδομών Αποτίμηση ευστάθειας και ενίσχυση ιστορικής γέφυρας Debosset (Αργοστόλι, Κεφαλονιά) - Συμπεριφορά στους σεισμούς του 2014 Χρηματοδότηση από ΥΠΠΟ Μέτρα ενίσχυσης Συνεργασία με ΕΕΘΓΣΜ-ΑΠΘ (ΕΥ) New RC slab Stainless steel bolts RC micropiles (L=15m, D=0.25m) Lateral tendons m Σεισμός Μ6.1 03/02/2014: Καταγραφή από σταθμό ARG2 του ΙΤΣΑΚ (NS component) Accel. (g) g t(sec) Κτίριο Νομαρχίας (ARG2) ~ 800m

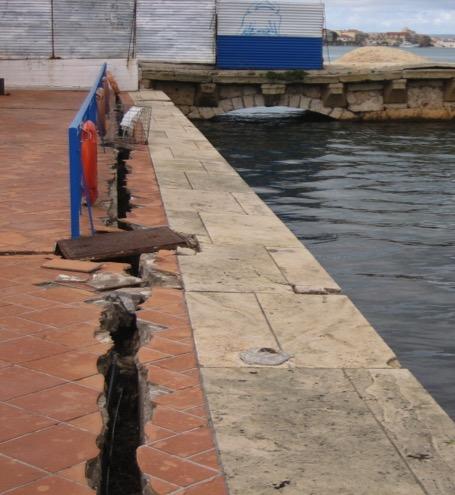

13 Διερεύνηση σεισμικής απόκρισης γεωκατασκευών και υποδομών S a (g) Σύγκριση φασμάτων στην θέση της γέφυρας NS_26/01/2014 (computed) NS_03/02/2014 (computed) EAK (Έδαφος Δ) EC8 (Soil C) Συντελεστής ασφάλειας έναντι ΦΙ εδάφους θεμελίωσης SF soil SSI model including interventions Tstr,SSI = 0.45sec T(sec) Debosset bridge Αποτύπωση γέφυρας μετά τον σεισμό 03/02/2014 Rovithis and Pitilakis 2016 ~0.20cm ~0.20cm

14 Διερεύνηση σεισμικής απόκρισης γεωκατασκευών και υποδομών Σεισμική απόκριση και επάρκεια χωμάτινων και λιθόρριπτων φραγμάτων με κεντρικό αργιλικό πυρήνα 2Δ ισοδύναμη γραμμική ανάλυση με πεπερασμένα στοιχεία m A.Σ.Λ. Κατανομή a max Πρόταση προσεγγιστικών σχέσεων υπολογισμού ανελαστικών μετακινήσεων με βάση 2 μεθοδολογίες Makdisi & Seed ln () δ = A y A aver ln () δ = Νewmark A y A aver A y A aver = A y A aver = Makra et al. (2013)

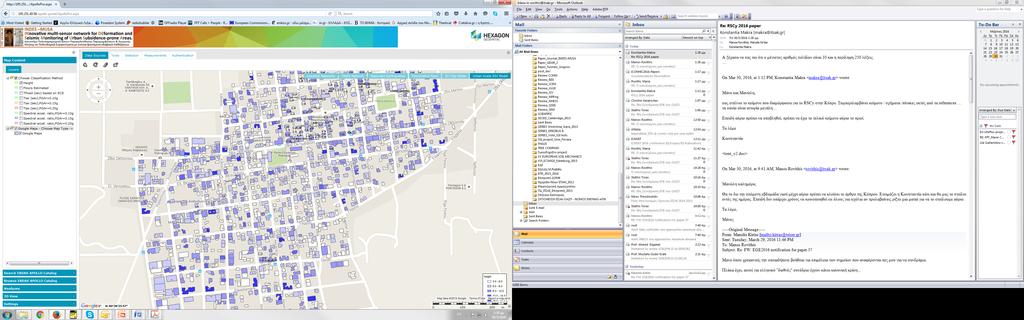

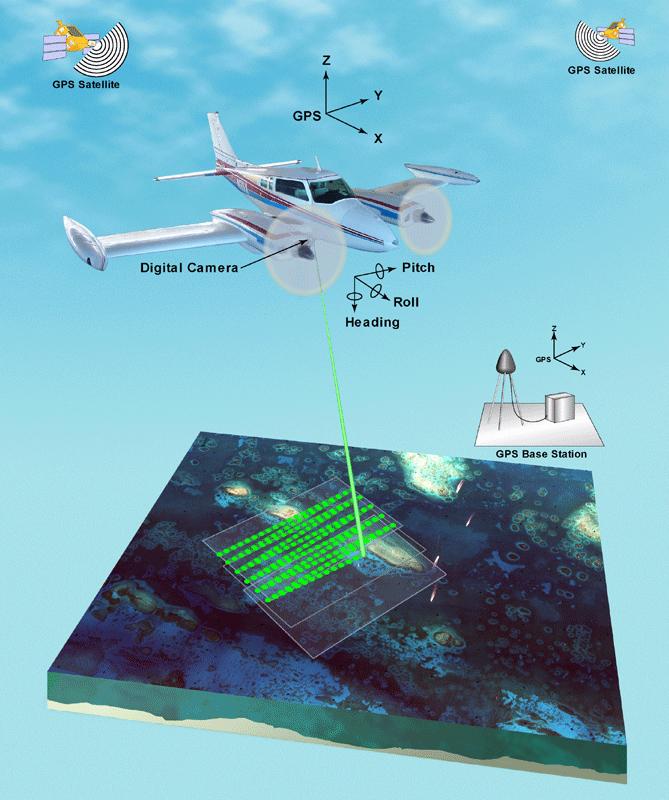

15 Χρήση εναέριας τεχνολογίας laser (LiDAR) σε θέματα ΓΣΜ Αποτύπωση πολεοδομικής ζώνης μέσω εναέριας λήψης LiDAR 3D μοντέλο πόλης: Ακριβής κτίριο-προςκτίριο αποτύπωση περιοχής μελέτης Εργασίες πεδίου σε αντιπροσωπευτικά πολεοδομικά τετράγωνα: Βαθμονόμηση δεδομένων LiDAR Συλλογή πρόσθετων πληροφοριών Χωρική κατανομή γεωμετρικών χαρακτηριστικών δομικού ιστού Rovithis et al. 2017

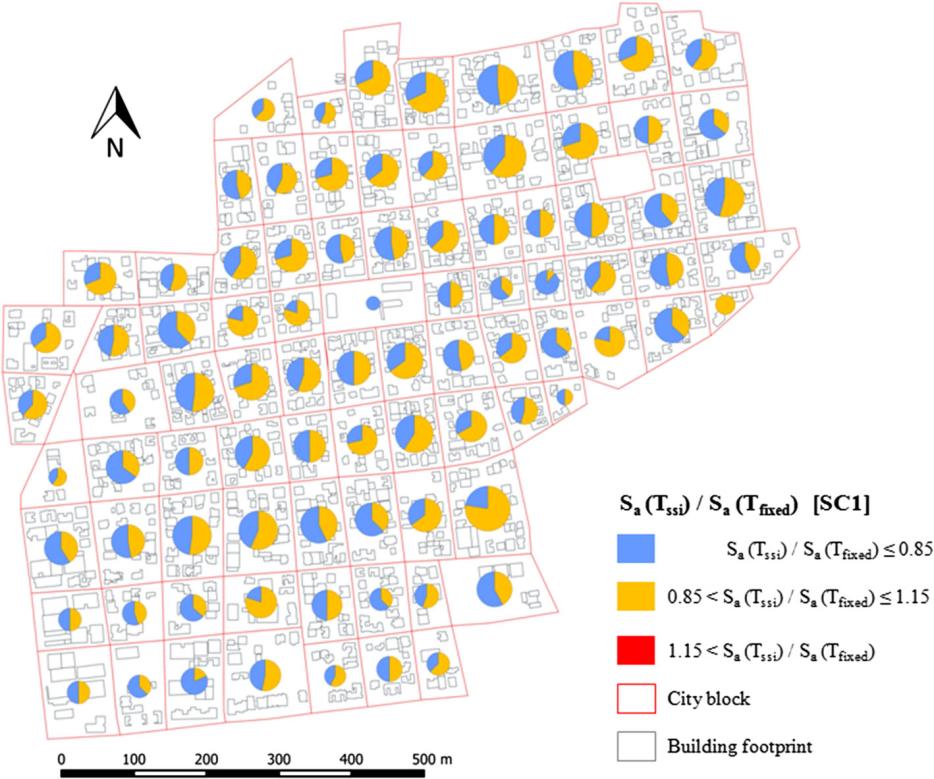

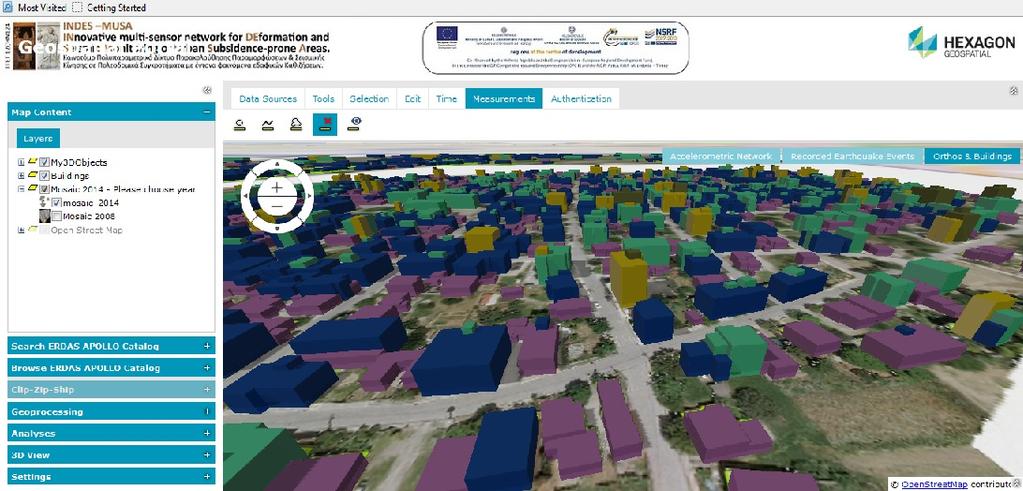

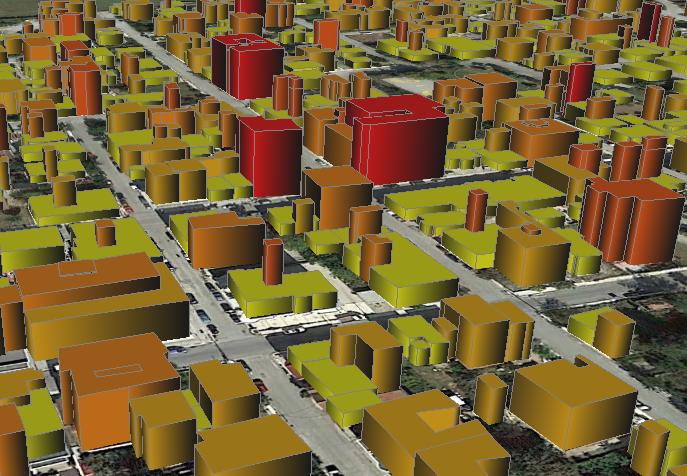

16 Χρήση εναέριας τεχνολογίας laser (LiDAR) σε θέματα ΓΣΜ Εφαρμογή στον Οικισμό Καλοχωρίου (INDES-MUSA project) 3D μοντέλο πόλης με διαφορετικό χρωματισμό κάθε κτιρίου ανάλογα με το ύψος του ΣΣ1: Tm=100years, PGAr=0.10g ΣΣ2: Tm=1000years, PGAr=0.20g

17 Ευχαριστώ για την προσοχή σας!!
