1 ROCKWOOL koolitus Puumarket

2 KAVA Ülevaade ROCKWOOList Kivivill 4 in 1 Tootesortiment Kasulik info Küsimused ja vastused 2

3 Rockwool Grupp Kaasaegse tehnoloogiaga kivilla tootmisega alustati esmakordselt 1937 Hedehusene linnas Kopenhaageni lähedal Taanis. Ettevõte on ise asutatud juba 1907 aastal. 3

ROCKWOOL GROUP Rockwool Grupp on maailma suurim innovaatiliste kivivillal baseeruvate materjalide tootja Registreeritud palju erinevaid patente

aastast 1995 läbi erinevate vahendajate.

4 ROCKWOOL GROUP Rockwool Grupp on maailma suurim innovaatiliste kivivillal baseeruvate materjalide tootja Registreeritud palju erinevaid patente Käive 2011 oli 1,85 miljardit eurot Üle 8800 töötaja Esindused ja tehased rohkem kui 30 riigis ROCKWOOL OÜ Rockwool materjale on müüdud Eestis aastast 1995 läbi erinevate vahendajate. Rockwool OÜ, tehaseesindus avas uksed Tallinnas aastal töötajat (+1 müügiesindaja 2014) Käive 2012 ca 5,8 miljonit Ehituslike villade ladu Poolas Tehniliste villade ladu Leedus Juhataja: Antti Prees Müük: Raul Merivee Logistika ja tellimused: Vaidi Virt 4

5 Rockwooli asukohad uroopas Esindused ja administratsioon 39 Tehased 20 Ameerika Aasia 5

6 Tootmisvaldkonnad 6

7 Isolatsiooni valdkond 7

8 ROCKWOOL koolitus Kivivilla eelised ning selle tootmine 8

9 Kivivilla tooraine Basalt või diabaas Dolomiit Koks Briketid 9

10 Tootmisprotsess TOOTMISPROTSESSI VISUALISEERING KORSTEN FILTER BRIKETILADU TOOTMISJÄÄTMETE TAASKASUTAMINE TOORAINE SÄILITUSPUNKER MALMI- SULATUSAHI SETTIMISKAMBER JAHUTUSTSOON ERIVARUSTUS (SEADMED) TOORAINE TARNIMINE SIDUV KONVEIER MÄÄRDEÕLI TSENTRIFUUG POLÜMERISEERIMIS- KAMBER SAED PAKEND PEALELAADIMINE Rockwooli kivivill on looduslik anorgaaniline toode, mida saadakse mineraalset päritolu kivimite sulatamise teel. 10

11 ROCKWOOL STONEWOOL Rockwooli kivivillal on mitmeid eeliseid. Nende hulgas tulekaitse ja helisummutus. Kuna kivivillakiud on mittesüttivad ja neil on väga kõrge temperatuuritaluvus, mis ületab 1000 kraadi, siis käitub Rockwooli soojustus tulektõkkena. Kivivilla tulekaitse omadused takistavad tule levikut, mis annab hoones viibijatele väärtuslikke lisaminuteid evakueerimiseks tulekahju korral. Rockwooli soojustusmaterjal on ka vethülgav ei mädane ning ei hallita lisaks ei soodusta kahjulike bakterite levikut. Kuna kivivill ei seo vett, siis ta ei muutu pehmeks ega vaju kokku. Rockwooli kivivill on oma olemuselt tihe, mis tagab jäikuse, takistab külma/sooja õhu voolu ningi takistab helilainete liikumist ehk siis soojustab ja summutab heli. 11

12 Vastupidavus kõrgetele temperatuuridele (kooskõlas standardiga ISO 834) Rockwooli kivikiudude sulamispunkt (umbes 120 min) Kivivilla kiud taluvad üle 1000-kraadist kuumust, samas talub sideaine üksnes 250 C kõrgust temperatuuri. alumiiniumi sulamispunkt (umbes 9 min) klaasi sulamistemperatuur terase vastupanuvõime lõpp (umbes 5 min) puidu süttimistemperatuur (umbes 5 min) kummi ja plasti sulamis- ja süttimispunkt (umbes 3 min) Kui temperatuur tõuseb üle 250 C, siis sideaine aurustub, ent tänu kivivilla erilisele struktuurile jäävad selle kiud kahjustamatuks ega kaota oma sidusust, tagades Rockwooli kivivilla vastupidavuse ja kaitstes ehituskonstruktsioone tule eest. 12

13 Mittesüttivus Kivivill pärast katse läbiviimist Näidiste mõõtmed vastavalt ISO 1182 Klaasvill pärast katse läbiviimist Katsed viidi läbi kooskõlas standardiga ISO 1182 temperatuuril 750 C 13

14 Kivivilla toodete struktuur Horisontaalne Kaootiline Kahetiheduseline Vertikaalne (lamellvillad) 14

15 Paksus [mm] Soojustus parameetrite võrdlus erinevatel ehitusmaterjalidel (soojusisolatsioon erinevad paksused) λ=0,80 λ=0,44 λ=0,035 λ=0,16 λ=0,23 Rockwool Puit Kipsplaat Keraamilised tellised Silikaat plokid 15

16 ROCKWOOL koolitus 4 in 1 Meie saladused peituvad kivis 16

17 4 in 1 - MEIE SALADUSED PEITUVAD KIVIS 17

18 Tulekaitse Standardi EVS EN kohaselt kuulub kivivill kõige turvalisemasse A1 klassi, kuna ta ei põle, ei erita tihedat suitsu ega levita põlevaid osakesi. 18

19 Veeauru läbilaskvus Kõigi (ilma katteta) kivivillatoodete veeauru läbilaskevõime tegur μ = 1, s.t. sama suur, kui liikumatu õhukihi läbilaskevõime. 19

20 Akustiline mugavus Rockwooli kivivill koosneb omavahel seotud kiududest, mille vahel on õhuvahed. Niisuguse struktuuriga materjal neelab helilaineid eriti hästi: see isoleerib efektiivselt nii õhus levivat heli kui ka vaheseinu ja lagesid pidi edasikanduvat löögiheli. 20

21 Niiskuskindlus Kivivilla puhul määratakse lühi- ja pikaajaline veeimavus kindlaks toodete osalisel vees hoidmisel. Kivivilla lühiajaline keskmine veeimavus ei ületa 0,3 kg/m 2, pikaajaline veeimavus aga 3,0 kg/m 2. 21

22 ROCKWOOL koolitus Tooted soojustamiseks 28

23 29

24 30

25 31

26 32

27 33

28 Hoone piirdekonstruktsioonide soojajuhtivus. Energiatõhususe miinimumnõuded. Vastu võetud nr 68 (RT) Vastu võetud nr 68 Kald- ja lamekatus U= 0,1-0,15 W/m2K (soojustuse paksus mm) Põrandad U= 0,1-0,15 W/m2K (soojustuse paksus mm) Välisseinad U= 0,12-0,22 W/m2K (soojustuse paksus mm) 34

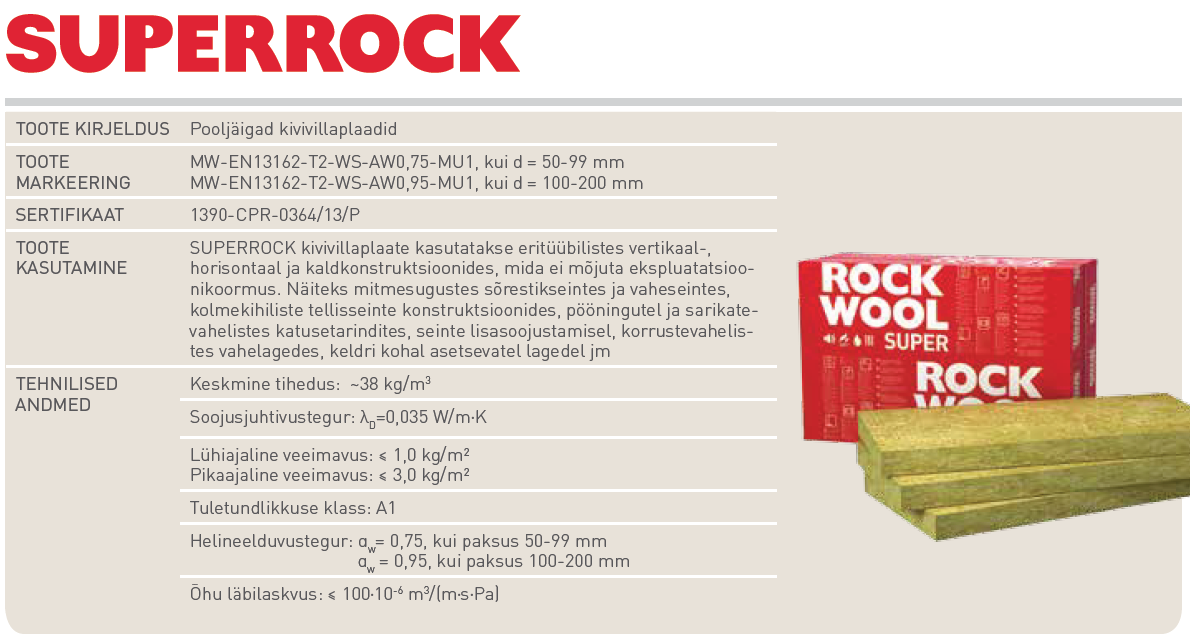

29 Pehmed villad soojustamiseks SUPERROCK λ D = 0,035 W/mK UNIROCK λ D = 0,041 W/mK ROCKROLL λ D = 0,044 W/mK λ D = 0,039 W/mK λ D = 0,037 W/mK 35

30 Plaatide karkassile paigaldamise eripära Plaadi laius ei tohi ületada karkassielementide vahemaad rohkem kui 1-2%. Enne karkassile paigaldamist tuleb toodet veidi kokku suruda, et see hiljem täidaks kogu karkassielementide vahele jääva ruumi. 36

31 Puitkarkassile paigaldatavad plaadid Plaatide SUPERROCK laius: 565 mm 37

32 Metallkarkassile paigaldatavad plaadid Plaatide SUPERROCK laius: 610 mm 38

33 ROCKWOOL Koolitus SOOJUSTUSSÜSTEEMID FASSAADIDELE 40

34 Miks valida kivivilla soojustus? Tänu kiudude elastsele struktuurile võib kivivilla tooteid paigaldada kartmata, et villade liitekohtadesse tekkiks hiljem vahed (külmasillad). Paigaldades vahtplastist tooteid ei ole võimalik vahede tekkimise riski vältida. 41

Miks valida kivivilla soojustus? Mõõtmete püsivus Tingimustes, kus temperatuur on isegi +70 C ja suhteline õhuniiskus 90%, ei ületa kivivillatoodete mõõtmete muutuvus 1%.

35 Miks valida kivivilla soojustus? Mõõtmete püsivus Tingimustes, kus temperatuur on isegi +70 C ja suhteline õhuniiskus 90%, ei ületa kivivillatoodete mõõtmete muutuvus 1%. Soojuserijuhtivus Vastavalt uuenenud katsemeetodi EN põhjal, on vahe mineraalvillade kasuks10%. EPS Fassaad (60; 80) λ D = 0,040 W/mK Rockwool Frontrock Max E λ D = 0,036 W/mK 42

36 Soojustusplaadid krohvitud fassaadisüsteemidele Jäigad kivivillast fassaadiplaadid FASROCK ja kahe tihedusega fassaadiplaadid FRONTROCK MAX E Paksused mm, λ D = 0,036 W/mK Kivivillast fassaadisoojustuse lamellplaadid FASROCK LL Paksused mm, λ D = 0,041 W/mK 43

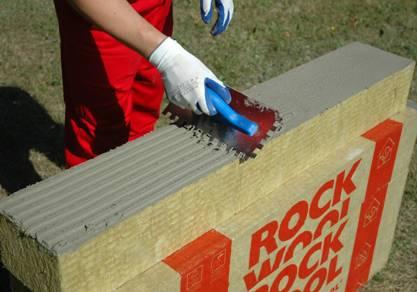

37 Kuidas plaate paigaldada? 6 kinnitusvahendit 1m 2 kohta + liimsegu riba plaadi äärtesse ning mõned pätsid plaadi keskele. 44

38 Kuidas paigaldada lamellribasid? Liimseguga tuleb katta kogu aluspind Hoonetele, mis on kõrgemad kui 20m tuleb paigaldada 4 kinnitusvahendit 1m 2 kohta 45

39 Tuulutatavate fassaadide soojustusvillad 46

40 Soojustusplaadid tuulutatavasse fassaadi I variant (kahekihiline soojustus) Pehme (pooljäik) kivivillaplaat + tuuletõkkemembraan II variant (kahekihiline soojustus) Pehme (pooljäik) kivivillaplaat + jäik tuuletõkkeplaat WINDROCK Paksus: 20mm Tihedus: 185 kg/m3 Õhu läbilaskevõime: m3/(m s Pa) Mõõtmed: 1200x2000mm WENTIROCK Paksused: 20 ja 30mm Tihedus: 1100kg/m3 Soojaerijuhtivus: λd = 0,037 W/mK Õhu läbilaskevõime: m3/(m s Pa) Saadaval ka musta viltkattega III variant (ühekihiline soojustus) VENTI MAX (kahe tihedusega plaadid) Paksused: mm Tihedus: 90 kg/m3+50 kg/m3 Soojaerijuhtivus: λd = 0,036 W/mK Õhu läbilaskevõime: m3/(m s Pa) Saadaval ka musta viltkattega 47

41 Kivivillast plaadid löögiheli isoleerimiseks Steprock ND Tihedus 120 kg/m3 Survetugevus kuni 20 kpa Steprock HD Tihedus 140 kg/m3 Survetugevus kuni 30 kpa 48

42 Keldrite ja parklate soojus- ja heliisolatsiooni lamellid FASROCK LG1 Tihedus: 72 kg/m3 Tulekindlus klass: REI 240 min Helineeduvus: aw=1.00 Paksused: mm Eelkrunditud valge akrüüliga Faasitud servad Mõõdud: 200x1200mm Ei vaja düübeldamist 49

43 Pööningu soojustamine GRANROCK puistevill Keskmine tihedus: 30 kg/m3 Soojajuhtivustegur : λd = 0,037 W/mK Pakend: 20 kg ~ 0,66 m3 Tuletundlikkuse klass: A1 50

44 Soojustusvillad lamekatustele 51

Soojustusvillad lamekatustele DACHROCK 185 kasutatakse ülemises või alumises kihis Tihedus: 185 kg/m3 Survetugevus: 80 kpa Punktkoormus: 700 N Paksus: 20mm DACHROCK MAX kasutatakse ülemises kihis

45 Soojustusvillad lamekatustele DACHROCK 185 kasutatakse ülemises või alumises kihis Tihedus: 185 kg/m3 Survetugevus: 80 kpa Punktkoormus: 700 N Paksus: 20mm DACHROCK MAX kasutatakse ülemises kihis Tihedus: 155 kg/m3 Survetugevus: 50 kpa Punktkoormus: 400 N Paksus: 40mm MONROCK PRO (kahe tihedusega) kasutatakse ühekihilise soojustusena või ülemises kihis Paksused: mm Tihedus: 190 kg/m3+110 kg/m3 Soojaerijuhtivus: λd = 0,037 W/mK Survetugevus: 40 kpa Punktkoormus: 500 N SPODROCK kasutatakse alumises kihis Paksused: mm Tihedus: 120 kg/m3 Soojaerijuhtivus: λd = 0,039 W/mK Survetugevus: 30 kpa Punktkoormus: 300 N UUDIS 52

46 Helilaineid täielikult neelava materjali helineelduvustegur α = 1, neid täielikult hajutava ja läbilaskva materjali helineelduvustegur α = 0. 60

47 61

48 Meie koduleht 62

49 KÜSIMUSED 63

KONTAKT Tehniline konsultatsioon Raul Merivee +372

50 KONTAKT Tehniline konsultatsioon Raul Merivee

51 TÄNUD TÄHELEPANU EEST! 65
