1 ISOVER i kaasaegsed soojustussüsteemid/lahendused Fibo plokkseintele Indrek Sniker ISOVER tehniline konsultant indrek@isover.ee

2 Energiatõhususarv ja lubatud maksimaaslsed väärtused Hoone energiatõhususarvu (ETA) arvutus: ETA (kwh/m2*a)= Tarnitud elektrienergia * Elektri kaalumistegur (2) + Tarnitud soojusenergia * Soojuskandja kaalumistegur uued renoveeritavad Madalenergiahoone Liginullenergiahoone kwh/(m2 a) kwh/(m2 a) kwh/(m2 a) kwh/(m2 a) väikeelamutes korterelamutes büroohoonetes, raamatukogudes ja teadushoonetes ärihoonetes avalikes hoonetes kaubandushoonetes ja terminalides haridushoonetes koolieelsetes lasteasutustes tervishoiuhoonetes

3 Nõuded välispiiretele 12. Nõuded välispiiretele (3) Soojustuse valikul tuleb lähtuda sellest, et ehitis oleks hea energiatõhususe tasemega. Elamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,12 0,22 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,15 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. (4) Mitteelamute välispiirete valikul võib esmase lähenemisena lähtuda järgmistest väärtustest: 1) välisseinte soojusläbivus 0,15 0,25 W/(m 2 K); 2) katuste ja põrandate soojusläbivus 0,1 0,2 W/(m 2 K); 3) akende ja uste soojusläbivus 0,6 1,1 W/(m 2 K),kusjuures lõplikud valikud tuleb teha, lähtudes hoone kompaktsusest ning kütte- ja ventilatsioonilahendustest. Optimaalne soojustus sõltub lisaks eelnevale oluliselt ka vabasoojusest. (5) Välispiirete keskmine õhulekkearv ei tohi üldjuhul ületada üht kuupmeetrit tunnis välispiirde ruutmeetri kohta [m 3 /(hm 2 )]. Niiskuskonvektsiooni riskide vältimiseks tuleb tarindite kriitilised sõlmed (näiteks seina ja vundamendi ning põranda ühendus, seina ja katuse ühendus, katuslae auru- või õhutõkke jätkukohad, läbiviigud) teha võimalikult õhkupidavaks. (6) Välispiirete keskmine õhulekkearv ei tohi ületada energiatõhususe miinimumnõuete vastavuse tõendamiseks tehtud energiaarvutuses kasutatud väärtust. 3

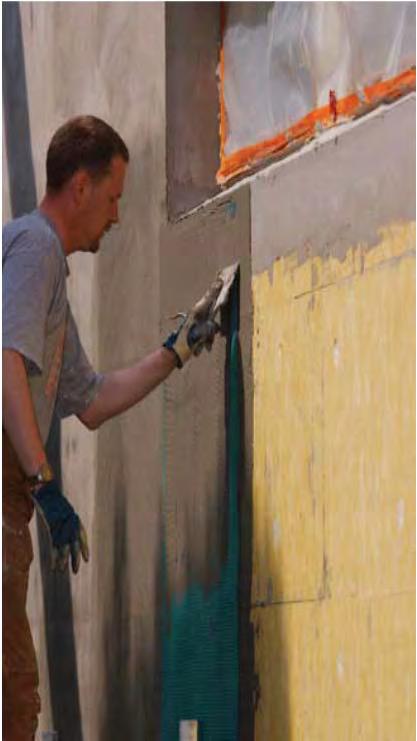

4 Õhekrohvisüsteem WEBERMIN ja ISOVER FS30, 30 kpa Krohv: Weber.therm xWeber.therm 310+Weber.pas 481 silikoonkrohv 4

5 ISOVER FS30 ISOVER FS30 (FACADE SLAB) Kasutuskohad: - nn.õhukese krohvide aluseks isolatsiooniks (krohvi paksus max. 10mm, näiteks WeberMin) - Renoveerimistööde käigus tehtavad lisaisolatsioonina. Toodete paksus: mm, Koormustaluvus: 30 kpa (EN826) Tuletundlikkus: A2-s1,d0 Maksimaalne kasutustemperatuur: 200 C (sõltuvalt kasutuskohtadest). Soojusjuhtivustegur: λ D =0,037 W/mK ISOVER FS30 eeliseks kergeim kaal omataoliste isolatsioonide seas ning suur paksuste variatsioon 5

6 Õhekrohvisüsteem WEBERMIN ja ISOVER FL, 50 kpa Krohv: Weber.therm xWeber.therm 310+Weber.pas 481 silikoonkrohv 6

7 ISOVER FL ISOVER FL (FACADE LAMELLA) Kasutuskohad: nn.õhukese krohvide aluseks isolatsiooniks just karkasskonstruktsioonidel tuuletõkkeplaadi peal või eriti suurte isolatsioonipaksuste puhul (madalaenergiakuluga hooned või passiivmajad). Toodete paksus: 50mm -> 450 mm Koormustaluvus: 50 kpa (EN 826) Tuletundlikkus: A2-s1, d0. Maksimaalne kasutustemperatuur: 200 C (sõltuvalt kasutuskohtadest). Soojusjuhtivustegur: λ D =0,041 W/mK ISOVER FS30 eeliseks kergeim kaal omataoliste isolatsioonide seas ning suur paksuste variatsioon 7

8 ISOVER FS5, 5 kpa kasutamine ThermoRoc süsteemis Krohv: 2xWeber.stuck 313+Weber.pas 481 silikoonkrohv 8

9 ISOVER FS5 ISOVER FS5 (FACADE SLAB) Kasutuskohad: -nn paksude krohvikihtide (3-kihiline, mm. ThermoRoc) alla isolatsiooniks. -Isolatsiooniks, kus toote koormustaluvus on piisav. Toodete paksus: mm, (tellimusena kuni 240 mm) Mõõtmed plaadil: 600 x 1200 mm, ja 600 x 1500 mm (tellimusena ka erimõõdus) Koormustaluvus: 5 kpa (EN 826) Tuletundlikkus: A1 Maksimaalne kasutustemperatuur: 200 C (sõltuvalt kasutuskohtadest). Soojusjuhtivustegur: λ D =0,035 W/mK ISOVER FS5 eeliseks kergeim kaal omataoliste isolatsioonide seas, suur paksuste variatsioon ning väike soojusjuhtivustegur. 9

10 10

11 11 ISOVER FS5+, 5 kpa kasutamine ThermoRoc süsteemis

12 ISOVER FS5+ ISOVER FS5+ (FACADE SLAB) Kasutuskohad: -nn paksude krohvikihtide (3-kihiline, mm. ThermoRoc) alla isolatsiooniks. -Isolatsiooniks, kus toote koormustaluvus on piisav. Toodete standard paksus: 90 ja 100 mm, (tellimusena muud paksused) Mõõtmed plaadil: 600 x 1200 mm, ja 600 x 1500 mm (tellimusena ka erimõõdus) Koormustaluvus: 5 kpa (EN 826) Tuletundlikkus: A1 Maksimaalne kasutustemperatuur: 200 C (sõltuvalt kasutuskohtadest). Soojusjuhtivustegur: λ D =0,031 W/mK ISOVER FS5+ eeliseks kergeim kaal omataoliste isolatsioonide seas ning väikseim krohvivillade soojusjuhtivustegur. 12

13 Krohvivillade võrdlustabel U väärtused W/m2K FIBO 3, 200 mm+ krohvivill Soojustuse paksus ISOVER FL W/mK ISOVER FS W/mK ISOVER FS W/mK ISOVER FS W/mK 50 mm mm mm mm mm mm mm mm mm mm mm mm

14 ISOVER RKL-31 FACADE Soojustus- tuuletõkkeplaadid 14 Soojusjuhtivustegur: λ D = 0,031 W/mK Tuletundlikkus: A2-s1,d0, Paksused 30 ja 50 mm: / Plaadi mõõdud 1200x3000mm Paksused 30, 50, 75 ja 100 mm / Plaadi mõõdud 1200x1800mm Pikemates külgedes sulundühendus VAJAB distantspuksi Facade pinnakattega, teibitav Plaatidevahelised ühenduskohad teibitavad Vario/Facade teibiga Võimalik tellida ka halli tooni Facade kattega 30 mm paksust plaati Kasutukohad: - tuuletõkkeks ja lisasoojustuseks Kinnitamine: - suure peaga kuumtsink-nael - suure peaga villaseib + tsingitud kruvi - R/V müürisidemed + stopperseibid + kinnituskruvid

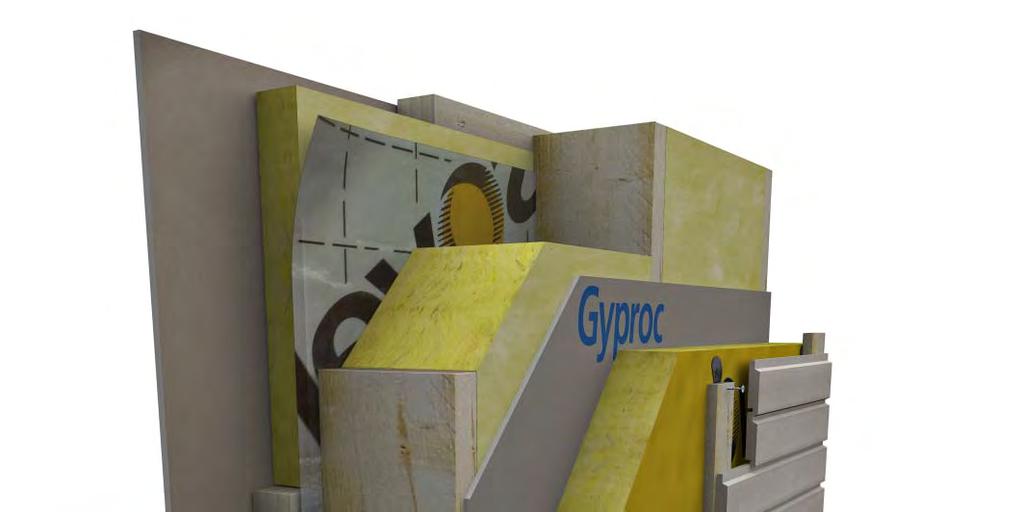

15 15 RKL 31 Facade kasutamine

16 RKL TermoFix kinnituskomplekt KRUVIGA - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga - Paigalduskomplekt sisaldab kõiki vajalikke osasid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm kinnitamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) Kinnituskruvid (Ruspert viimistlusega TX30 ostikuga) - Lisaks on vaja Akudrell+ otsik TX30 Vasar Naelad pikkusega 100mm (75mm tuuletõkkeplaadile) või 125mm (100mm tuuletõkkeplaadile) Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut ning kruvisid (mm) RKL Termofix 75 kinnitamise komplekt RKL Termofix 100 kinnitamise komplekt

17 RKL TermoFix kinnituskomplekt KIVISEINALE - Uus lihtne ja mõistlik moodus kinnitada tuuletõkkeplaadid minimaalse külmasillaga otse kiviseina (Fibo, Aeroc) - Paigalduskomplekt sisaldab TermoFix kinniteid tuuletõkkeplaatide RKL-31 ja RKL31 Facade paksuste 75 ja 100 mm paigaldamiseks Distantshülss/kinniti 75 või 100mm (200 tk) Töövahend distantshülsi keeramiseks (1tk) - Lisaks on vaja Kergbetoonkruvid - pikkusega alates 160mm (75mm tuuletõkkeplaadile) - või pikkusega alates 180mm (100mm tuuletõkkeplaadile) Kinnitussügavus alusmaterjali vähemalt ca 60 mm ning juurde on vaja arvestada tuulutsliistu paksus (ca 20 mm). Töö kiiremaks sujumiseks on soovituslik eelnevalt tuultusliistule või -lauale suurem auk ette puurida ning läbimõõdult suurem, kui kergbetoonkruvi. Samuti on soovitatav TermoFix kinniti ava suuremaks puurida vastavalt kergbetoonkruvi läbimõõdule. Akudrell+ otsik vastavalt kergbetoonkruvile Villanuga või pigem villasaag toote õigesse mõõtu lõikamiseks Toode RKL TERMOFIX KIVISEINALE (200 tk/pk) Pikkus tk/pk kood komplekt sisaldab distantshülsse, hülsi keeramiseks otsikut (mm) RKL Termofix 75 kinniti RKL Termofix 100 kinniti

18 Kinnitusvahendid Tellisfassaadi lahendus Müürisidemed - naelutuskinnitid naela pikkused vastavalt tuuletõkkeplaadi paksusele 25, 30, 50 mm Distantspuks Alusseib 18

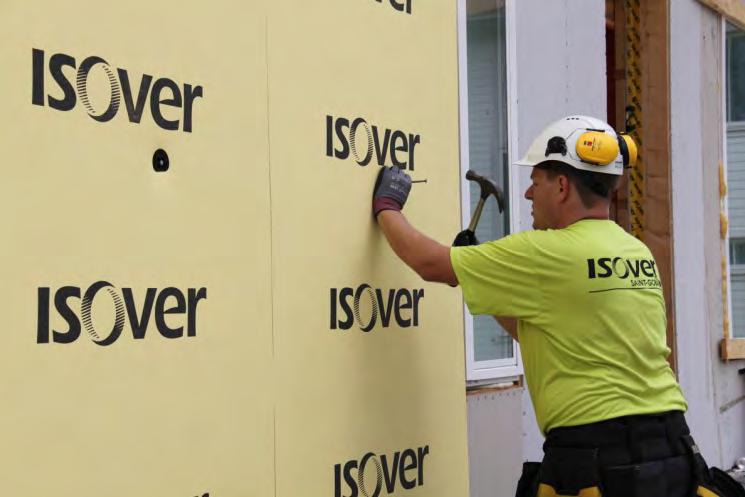

19 Termofix kinniti paigaldamine. 1. Kinnita tuuletõkkeplaadid RKL Termofix distantshülsiga (keera/puuri kinniti läbi plaadi kasutades selleks spetsiaalset otsikut). 2. Kinnita plaat läbi kinniti keskel oleva augu naelaga (100 või 125 mm). 3. Paigalda järgmised kinnitid eelpoolmainitud viisil

20 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 1 1. Lõika RKL 31 Facade tuuletõkkeplaadilt ära põhisoojustuse osa vähemalt tuuletõkkeplaadi paksuse jagu. Jälgi, et eemaldatav osa oleks täpselt samas mõõdus nii ühest kui teisest plaadi otsast. Teosta lõige sirgelt ning täisnurga all! Ole tähelepanelik, et Sa ei lõikaks läbi ka Facade kattega koos olevat klaaskiudriiet, kuna tugevdusriie annab Facade pinnakattele täiendavalt elastsust ja painduvust! 2. Paigalda hoone välisnurka lõikamata tuuletõkkeplaat ning paigalda ta hoone nurgaga täpselt tasa. Kinnita plaat Termofix kinnititega min.a A 20

21 Hoone välisnurga kohtades on soovitatav katta Facade kattega hoone välisnurk! / 2 3. Paigalda nüüd lõigatud tuuletõkkeplaat seina nii, et ta tuuletõkkeplaatide põhisoojustuse osad oleks omavahel tihedalt vastas ja koos. Kinnita plaat Termofix kinnititega. Keera nüüd lahtine Facade pinnakate ümber nurga või katteta tuuletõkkeplaadi peale. 4. Võtke Vario/Facade KB-3 teip ning kinnita/liimi sellega lahtine Facade pinnakate vastu lõikamata plaadi pinnakatet kinni. Hoone nurgakohtades kasutage Vario/Facade KB-3 teipi laiusega 90mm või kõrvuti kahte 60 mm laiust teipi, mis on omavahel kokku liimitud keskelt ca10 mm ülekattega

22 Vario/Facade KB-3 teip Vario/Facade KB-3 teip on ette nähtud RKL-31 Facade tuuletõkketoodete omavaheliste liitekohtade tihendamiseks. Aluspind peab puhas ja kuiv, vaba õlist, määrdeainest ja tolmust. Optimaalse nakke saamiseks kasutage surverulli või siluge kogu teibitud pind käega üle. Madalaim lubatud Vario/Facade KB-3 teibi paigaldustemperatuur on -5ºC. Teibi kulu arvestus: 1 m² tuuletõkkeplaadi kohta 1 jm teipi. 22

23 ISOVER KL33 λ D =0.033 W/mK II V ISOVER KL32 λ D =0.032 W/mK ISOVER KL31 λ D =0.031 W/mK 23

24 Villade+ tuuletõkete võrdlustabel U väärtused W/m2K FIBO 3+ erinevad soojustusvariandid Soojustuse paksus ISOVER KL 37+VKL ISOVER KL 33+RKL Facade ISOVER KL 31+RKL mm mm mm mm mm mm mm

25 25

26 26 Soklite ja madalvundamentide soojustamine

27 27 Madalvundamentide soojustamine

28 28 Paigaldus

29 Keldriga hoone vundament Niiskuskindel XPS soojustus Betoon XPS Dreeniv kiht Pinnas 29

30 Paigaldus 30 STYROFOAMi paigaldamiseks kasutada lahusteid mittesisaldavaid mastikseid või liime. (näit. CERESIT CP 43, CT 84 või Weber.tec Superflex 10) Soojustuse krohvimisel tuleb pinnad eelnevalt karestada ja kasutada krohvivõrku ning sokli krohvimiseks ettenähtud segusid.

31 Miks kasutada sokli- ja vundamendisoojustusena Styrofoam XPS soojustust? - Väga head ja muutumatud isolatsiooniomadused pika aja jooksul λ D =0.035 W/mK (EN13164) - Olematu veeimavus pikaajalisel vette sukeldamisel 0.2% (EN12087) - Külmumis-sulamistsüklitele vastupidavus. Pärast 300 tsüklit survetugevuse vähenemine 10%, veeimavus 1% (EN12091) - Kõrge aurudifusioonikindlus, veeimavus pikaajalisel difusioonil 0.5-3% (EN12088) - Kõrge pikaajaline (50 aastat) survetugevus kpa (EN1606) - Kõrge mehhaaniline tugevus - Taaskasutatavus 31

32 32 Miks kasutada soklites ja vundamentides XPS soojustust?

33 Styrofoam Xenergy Uue põlvkonna XPS soojustus λ D =0.032 W/mK 33

34 ISOVER VacuPad 007 λ D =0.007 W/mK Veeaurutakistus μ > (EN 12086) Kasutustemperatuur C Survetugevus 50 kpa (EN 826) Tõmbetugevus 50 kpa (EN 1607) 34
